Марка сплава чугуна СЧ 20 (для печей)

Марка сплава чугуна СЧ 20

– СЧ 20 – чугун серый сплав железа с углеродом, в котором присутствует графит в виде хлопьевидных, пластинчатых или волокнистых включений.

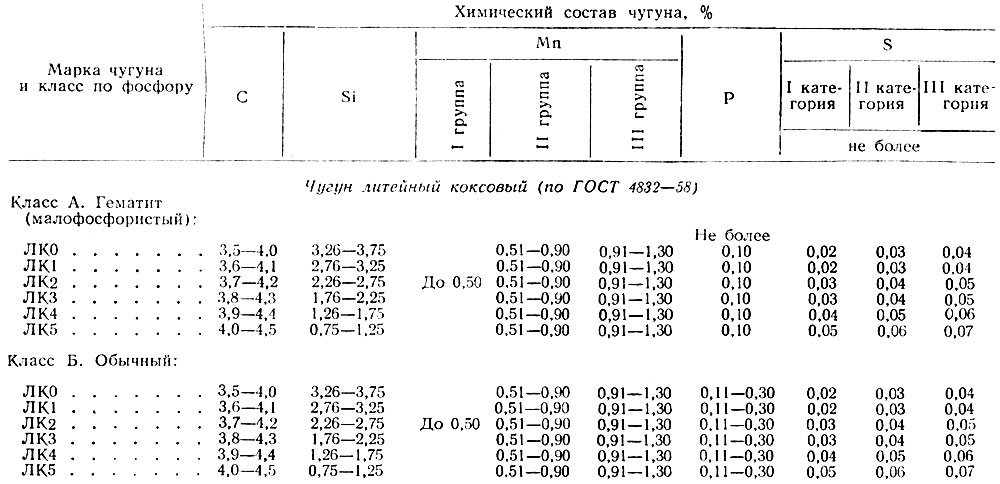

3) Производство СЧ 20

– Исходным сырьем для получения чугуна являются железные руды,металлический лом и флюсы.

При производстве чугуна топливом служат в основном кокс, термоантрацит, природный газ.

Выплавляют чугун в доменных печах, представляющих собой вертикальную металлическую шахту, футерованную внутри огнеупорным кирпичом с высоким содержанием глинозема.
Как конструкционный материал серый чугун используются для широкого спектра изделий практически во всех отраслях машиностроительного комплекса. К числу наиболее крупных потребителей чугунного литья следует отнести автомобилестроение, станкостроение, тяжелое и металлургическое машиностроение, санитарно-техническую промышленность и пр.

В конструкции автомобилей и тракторов масса литых деталей из серого чугуна, например, составляет 15-25% от общей массы. Преимущественное применение серого чугуна обусловлено тем фактом, что в нем сочетаются высокая износостойкость и противозадирные свойства при трении с ограниченной смазкой, демпфирующая способность. Основная номенклатура изделий – это блоки, головки и гильзы цилиндров, крышки коренных подшипников двигателей, тормозные диски и диски сцепления, тормозные барабаны и другие детали, для которых серый чугун яв-ляется оптимально технологичным и экономичным конструкционным материалом.

Блоки цилиндров карбюраторных и дизельных двигателей изготавливают из низколегированных чугунов марки СЧ20, СЧ25, которые обеспечивают в стенках отливок толщиной 15-25 мм В =200-250 Н/мм2, а в более тонких стенках до 270 Н/мм2. Такого же типа чугуны обычно применяют для головок цилиндров дизельных двигателей и гильз цилиндров карбюраторных и дизельных двигателей. Основными требованиями к чугуну для гильз являются: перлитная структура матрицы (не более 5% феррита), графит среднепластинчатый неориентированный, твердость в пределах 200-250 НВ. В конструкции автомобильных дизельных, карбюраторных, а также тракторных двигателей широко применяют гильзы цилиндров из специальных легированных чугунов, чаще всего – фосфористые.

Для блоков и головок цилиндров тяжело нагруженных дизельных двигателей (автомобильных и судовых) применяют специальные легированные чугуны, а для головок цилиндров – высокоуглеродистые (более 3,5% С) легированные термостойкие чугуны. Эти требования выполняются при использовании для отливки гильз низколегированных чугунов, химический состав которых выбирают с учетом технологии формы, метода плавки, сечения отливки.

Чугунные распределительные валы дизельных и карбюраторных двигателей (легированные чугуны марки СЧ 25 и СЧ 30) имеют высокую износостойкость и широко применяются в автомобилестроении. Легирование молибденом, хромом, никелем обеспечивает хорошую закаливаемость и прокаливаемость чугуна, и заданную глубину отбеленного слоя (в отбеленных кулачках). Высокая твердость и износостойкость кулачков достигаются либо за счет поверхностной закалки чугуна, в структуре которого (в носике кулачков) имеются игольчатые карбиды, либо за счет поверхностного отбела чугуна в кулачках при кристаллизации в контакте с холодильником. Отбеленные кулачки предпочтительны в тяжелых условиях работы.

Тормозные диски, барабаны и нажимные диски сцепления, работающие в условиях сухого трения с высокими скоростями скольжения должны обеспечивать в паре с фрикционной пластмассой стабильный коэффициент трения и износостойкость. При многократных циклах торможения, во время которых в контакте фрикционной пары выделяется тепло, а затем быстро отводится, на поверхности чугунной детали образуются термические трещины, снижающие прочность. Для тормозных барабанов и дисков средней нагруженности чаще всего применяют серый чугун марки СЧ20 или СЧ25. В условиях высокой нагруженности деталей, когда на поверхности трения образуются термические трещины, применяют специальные высокоуглеродистые термостойкие чугуны с повышенным уровнем легирования. Для наиболее тяжелых условий работы рекомендуется использовать перлитные чугуны с вермикулярным графитом.

Маховики в процессе работы вращаются с частотой порядка 2500-8000 об/мин. Соответственно, в них возникают большие растягивающие напряжения, а поверхность маховика периодически трется о сопряженную рабочую поверхность.

Крышки коренных подшипников из серого чугуна применяют в основном в карбюраторных двигателях легковых автомобилей. Для обеспечения перлитной структуры и твердости не менее 200 НВ крышки подшипников отливают из серого чугуна марки СЧ25. Для тяжело нагруженных карбюраторных двигателей и для дизельных двигателей применяют крышки подшипников из ковкого чугуна или чугуна с шаровидным графитом.

Выпускные коллекторы подвергаются воздействию горячих агрессивных выхлопных газов и в процессе работы подвержены окислению, термическим деформациям, а иногда – растрескиванию. Во многих случаях серый чугун является экономичным и достаточно долговечным материалом для этих деталей. Учитывая, что коллекторы имеют тонкие стенки (3-7 мм), их отливают из чугунов марки СЧ15, СЧ20, которые для повышения жаростойкости легируют небольшими добавками хрома и никеля. Для термически нагруженных коллекторов применяют ковкий чугун, чугун с шаровидным графитом, а иногда – аустенитный чугун с шаровидным графитом, имеющим высокую термостойкость и стойкость против окисления.

В станкостроении серый чугун применяют для широкой номенклатуры литых деталей с массой от 0,1 кг до 100 тонн с толщиной стенок от 4 до 200 мм, работающих в самых разнообразных условиях. Классификация станкостроительных литых деталей из серого чугуна с учетом этого разнообразия конструкций и условий работы осуществляется в соответствии с ОСТ 2 МТ 21-2-83.

С учетом специфики большинства станкостроительных деталей, работающих преимущественно на жесткость, а не на прочность, предпочтение отдают чугунам, обладающим повышенной твердостью и пониженной пластичностью. Такие чугуны по химическому составу отличаются повышенным (против рекомендаций ГОСТ 1412-85) содержанием кремния и марганца при пониженном содержании углерода. Если невозможно получить необходимый уровень твердости чугуна, в направляющих применяют легирование, формовку с холодильниками и др.

Отливки из серого чугуна весьма широко и успешно используются для определенной номенклатуры деталей сменного металлургического оборудования: сорто- и листопрокатные валки, всевозможные изложницы для разливки слитков, шлаковые чаши и т.п.
Область применения чугуна СЧ 20

– Детали, работающие при среднем напряжении и на износ при малых (до 5 кгс/см2) удельных давлениях: столы, салазки, шкивы, кронштейны, детали текстильных, печатных и сельскохозяйственных машин.

Назначение чугуна СЧ 20

Чугун СЧ20 предназначен: 1. для изготовления отливок картеров, крышек, блоков цилиндров, тормозных барабанов, головок и гильз цилиндров и других деталей автомобиле- и тракторостроения; 2. для станин, станков, разметочных плит, гидроцилиндров, клапанов, оснований станков, салазок, столов в станкостроении; 3. для выхлопных труб, маховиков, фундаментальных рам картеров, крышек рабочих цилиндров, блоков и других ответственных деталей дизелестроения; 4. для зубчатых колес, шестерней, шкивов, рам редукторов, муфт сцепления, паровых цилиндров и других средненагруженных деталей химического машиностроения; 5. для деталей работающих при сжатии (башмаков, колонн) в строительстве; 6. для различных труб и радиаторов отопления; ней; 7. для отливок деталей горно-металлургического оборудования.

Преимущество чугуна СЧ 20

– чугун СЧ 20 сравнительно дешевый конструкционный материал. Он получил широкое распространение практически во всех отраслях машиностроения благодаря ценным литейным и технологическим свойствам.

Жидкий чугун выпускают в ковши, откуда его выливают в формы или миксеры (сборники-смесители, где сплав сохраняется некоторое время в жидком состоянии). Полученные в печах чугуны разделяют на литейные и передельные. Литейные чугуны применяют для производства чугунных отливок, передельные — для производства стали. Для отливки изделий чугунплавят в вагранках, пламенных и электрических печах. Расплавленный при температуре 1380—1420° С жидкий чугун выпускают через летку в футерованные огнеупором литейные ковши для разливки чугуна по формам, изготовляемым из формовочного песка со связками. В последние годы применяют прогрессивные способы литья чугуна: под давлением, центробежным способом в оболочковые формы. Залитый в форму чугун находится в ней до момента полного перехода в твердое состояние, вначале расширяясь, а впоследствии давая усадку около 1 %. Отливку под давлением производят на специальных установках, состоящих из котла с расплавленным металлом, разъемных форм, механизма давления и раскрытия форм.

Трубы СЧ 20 схема, размеры, вес и толщина стенки трубы

Труба Спецификация 20

Трубы СЧ 5 / Трубы СЧ 10 / Трубы СЧ 20 / Трубы СЧ 30 / Трубы СЧ 40 / Трубы СЧ 60 / Трубы СЧ 80 / Трубы СЧ 100 Трубы / SCH 120 Трубы / SCH 140 Трубы / SCH 160 Трубы

Калькулятор веса металла

Позвоните нам сегодня, чтобы получить всю информацию, +91-98195, Если вы хотите купить или продать Schedule 20 Pipe , мы можем помочь. Позвоните нашему дистрибьютору в Индии или напишите нам по адресу [email protected] для мгновенного бесплатного расчета стоимости Schedule 20 Pipe .

Стальная труба сортамента 20 и ANSI Sch 20 цена/размеры/вес

Стальные трубы доступны в различных сортах и ​​классах. Классы делят трубы по толщине стенки, тогда как марки разделяют их на основе их свойств. Стальные трубы сортамента 20 — одна из таких труб, которая обеспечивает устойчивость к коррозии и может работать при низком давлении. Они также обеспечивают химическую совместимость. Толщина труб сортамента 20 в мм. определяет величину давления, которое могут выдержать эти трубы. Таким образом, график 20 для труб, номинальное давление , дается этим трубам, чтобы понять способность выдерживать давление конкретной трубы.
