Сортамент швеллеров: таблица, размеры, виды, ГОСТ

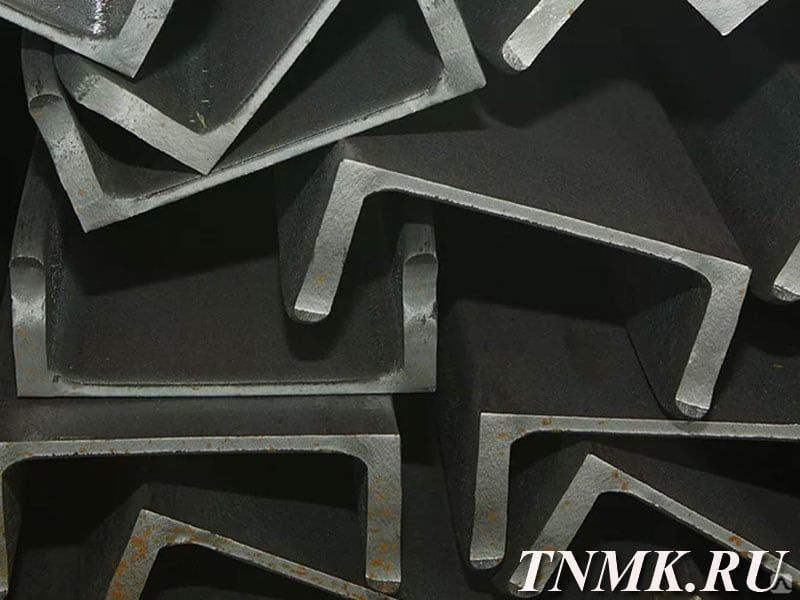

Стальной прокат этого вида используется как силовой элемент металлоконструкций. Характерная форма, напоминающая в поперечном сечении букву «П» определяет не только удобство применения, но и высокую стойкость к изгибающим и осевым нагрузкам. Производят швеллер по технологиям гибки и горячей прокатки из сталей различных марок, включая высоколегированные. Полки (боковые стенки) профиля могут быть как идеально перпендикулярными к широкой стороне, так и с наклоном с внутренней стороны.
Швеллер с одинаковой длиной боковых стенок получил название равнополочного, со стенками разной длины — неравнополочного. В каталоге швеллера находятся категории:
- Горячекатаные;
- Специальные;
- Равнополочные;
- Наравнополочные.
Параметры материала регулируются специальными ГОСТами. Это:
- 8240-89 — широкого применения;
- 5267.
- 19425-74 — для автомобильной промышленности.
Применяются и другие ГОСТы, регулирующие характеристики материала для более узких сфер использования, например, ГОСТ 21026-75 — швеллер, использующийся в конструкции вагонеток.
Швеллеры равнополочные
Наиболее массовая категория в ассортименте — равнополочные. По технологии производства подразделяется на швеллер горячекатаный и гнутый. Отличить их легко по внешнему виду — у гнутого углы закруглены, а толщина стенок равная по всему профилю.
Он более дешевый, чем произведенный горячей прокаткой.
Изготавливается из сталей хорошо свариваемых марок, что позволяет создавать конструкции сложной конфигурации и нестандартных форм. Характеристики регламентированы в ГОСТ 8278–83. Материалом изготовления служит рулонная сталь обыкновенных, конструкционных и углеродистых марок, которая прокатывается на трубных станах.
Размеры находятся в широком диапазоне — высота в пределах 50- 400, а ширина 32 – 115 мм.
Большое значение в сфере применения гнутых разновидностей материала имеет уровень прокатки. Для этой категории предусмотрены три класса:
- «А» — высокой точности;
- «Б» — повышенной;
- «В» — обычной.
Индексы указываются в маркировке конкретного артикула.
По форме профиля гнутый швеллер отличается, в каталоге выделены 4 основных типа:
- «П» — с параллельными гранями, один из наиболее распространенных;
- «У» — с уклоном граней;
- «Л» — облегченной серии;
- «С» — специальный.
Параметры каждого вида из любой серии сведены в соответствующие таблицы.
Характеристики легкой серии с параллельными гранями полок
Специальные виды швеллера
По данным, сведенным для каждой серии, определяются механические характеристики подходящего для конкретного проекта материала. В расчетах принимаются во внимание поперечная и продольная прочность, масса, свариваемость, коэффициент температурного расширения и другие параметры.
Сортамент равнополочных швеллеров очень широкий, что определяет их использование в самых различных отраслях.
Преимущественно гнутые марки материала применяют в качестве вспомогательных усиливающих элементов — монтаж каркасов под отделочные материалы, для производства рам промышленной и транспортной техники, для мебели, элементов дорожной инфраструктуры и т.д. Хотя прочностные характеристики гнутого швеллера очень высокие, он уступает горячекатаному по некоторым параметрам.
Прокатный швеллер
Производится по ГОСТ 8240-97. Подразделяется на два основных вида — с параллельными гранями и с уклоном. Визуально горячекатаный отличается от гнутого четко выраженными прямыми ребрами внешних граней. Углы по внешнему профилю строго соответствуют 900.
Сортамент стального горячекатаного швеллера также очень широкий. Производится он в таких артикулах:
- С уклоном граней с внутренней стороны (маркировка «У») — 5, 12, 14, 16, 18а, 20, 22, 30, 40 и других;
- С параллельными полками (маркировка «П», «Э» или «Л») — П: 5П, 10П, 12П, 16аП, 18П, 20П, 27П, 30П, 36П, 40П.
Цифры в маркировке показывают расстояние между боковыми гранями) в сантиметрах. Существует два класса точности — «А» и «В», соответственно, высокой и обычной. Полный сортамент прокатных швеллеров вы найдете в каталоге компании «Альянс-Сталь», работающей в Самаре и других городах Приволжского федерального округа. Доставка транспортом компании или самовывозом, форма оплаты — по договоренности. Актуальные цены указаны в прайс-листе. Параметры материала для определенного вида использования выбираются по соответствующим таблицам.
Характеристики швеллера наклонными гранями
Характеристики швеллера с параллельными гранями
Специфические параметры, используемые в таблицах:
- W — момент сопротивления;
- I — инерционный момент;
- i —инерционный радиус.
Также при проектировании используются таблицы для сведения размеров и масс материала, изготовленного про ГОСТ. В расчетах принимается во внимание, что средняя плотность стали, из которой изготовлен швеллер, равна 7500 кг/м3.
Горячекатаный швеллер используется в ответственных конструкциях, испытывающих значительные нагрузки при эксплуатации. Особенности материала позволяют устанавливать элементы в наклонном, горизонтальном и вертикальном положении с соединением сваркой, болтами или клепкой. Строгая форма профиля обеспечивает плотный контакт с ровными плоскостями оснований при укладке на бетон, кирпич или блоки из разных материалов.
Поделиться в соц. сетях:
Читайте также
19.02.2019
20.03.2018
15.02.2018
Швеллеры стальные горячекатаные. Сортамент – РТС-тендер
ГОСТ 8240-89
(СТ СЭВ 2210-80)
Группа В22
Сортамент
Hot-rolled steel channels. Rolling products
ОКП 29 2500
Дата введения с 01.07.1990
до 01.07.2000*
*Ограничение срока действия снято по протоколу N 7-95
Межгосударственного Совета по стандартизации, метрологии
и сертификации (ИУС N 11, 1995 г.). Примечание “Кодекс”.
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, Госстроем СССР, Центральным научно-исследовательским институтом строительных конструкций.
РАЗРАБОТЧИКИ
С.И.Рудюк, канд. техн. наук; В.Ф.Коваленко, канд. техн. наук; С.В.Колоколов (руководитель работы), канд. техн. наук; Н.Ф.Грицук, канд. техн. наук; В.С.Медведев, канд. техн. наук; Ж.М.Роева, канд эконом. наук; В.В.Калюжный, канд. эконом. наук; Р.А.Дробнова, канд. эконом. наук; В.А.Ена, канд. техн. наук; К.Ф.Перетятько; Ю.М.Юхновский, канд. техн. наук; В.В.Пудинов; Л.И.Яремчук; М.А.Алексина; Б.Г.Павлов, канд. техн. наук; В.Ф.Беляев, канд. техн. наук; Я.А.Каплун, канд. техн. наук.
3. Стандарт полностью соответствует СТ СЭВ 2210-80
4. Стандарт соответствует МС ИСО 657/13
5. Стандарт унифицирован с БДС 6176-75, TGL 10370
6. ВЗАМЕН ГОСТ 8240-72
7. ПЕРЕИЗДАНИЕ. Июнь 1992 г.
Настоящий стандарт устанавливает сортамент швеллеров с уклоном внутренних граней полок и швеллеры с параллельными гранями полок.
1. Поперечное сечение швеллеров должно соответствовать указанному на черт.1 и 2.
2. Номинальные размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в табл. 1 и 2.
3. По точности прокатки швеллеры изготовляют:
повышенной точности – Б;
обычной точности – В.
4. Предельные отклонения по размерам и форме швеллеров (черт.1-3) должны соответствовать приведенным в табл.
Черт.1
Черт.1
Черт.2
Черт.2
– высота;
– ширина полки;
– толщина стенки;
– толщина полки;
– радиус внутреннего закругления;
– радиус закругления полки;
– расстояние от оси Y-Y до наружной грани стенки.
Примечание. Уклон внутренних граней полок должен быть 4-10%.
Черт.3
– перекос полки; f – прогиб стенки
Черт.3
Таблица 1
Номер швел- лера | Пло- щадь попе- реч- ного | Масса 1 м, кг | Справочные значения для осей | |||||||||||||
не более | сече- ния, | , см | ||||||||||||||
мм | см | , см | , см | , см | , см | , см | , см | , см | ||||||||
5 | 50 | 32 | 4,4 | 7,0 | 6,0 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 | 5,61 | 2,75 | 0,95 | 1,16 |
6,5 | 65 | 36 | 4,4 | 7,2 | 6,0 | 2,5 | 7,51 | 5,90 | 48,6 | 15,0 | 2,54 | 9,00 | 8,70 | 3,68 | 1,08 | 1,24 |
8 | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 | 89,4 | 22,4 | 3,16 | 23,30 | 12,80 | 4,75 | 1,19 | 1,31 |
10 | 100 | 46 | 4,5 | 7,6 | 7,0 | 3,0 | 10,90 | 8,59 | 174,0 | 34,8 | 3,99 | 20,40 | 20,40 | 6,46 | 1,37 | 1,44 |
12 | 120 | 52 | 4,8 | 7,8 | 7,5 | 3,0 | 13,30 | 10,40 | 304,0 | 50,6 | 4,78 | 29,60 | 31,20 | 8,52 | 1,53 | 1,54 |
14 | 140 | 58 | 4,9 | 8,1 | 8,0 | 3,0 | 15,60 | 12,30 | 491,0 | 70,2 | 5,60 | 40,80 | 45,40 | 11,00 | 1,70 | 1,67 |
16 | 160 | 64 | 5,0 | 8,4 | 8,5 | 3,5 | 18,10 | 14,20 | 747,0 | 93,4 | 6,42 | 54,10 | 63,30 | 13,80 | 1,87 | 1,80 |
16а | 160 | 68 | 5,0 | 9,0 | 8,5 | 3,5 | 19,50 | 15,30 | 823,0 | 103,0 | 6,49 | 59,40 | 78,80 | 16,40 | 2,01 | 2,00 |
18 | 180 | 70 | 5,1 | 8,7 | 9,0 | 3,5 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,24 | 69,80 | 86,00 | 17,00 | 2,04 | 1,94 |
18а | 180 | 74 | 5,1 | 9,3 | 9,0 | 3,5 | 22,20 | 17,40 | 1190,0 | 132,0 | 7,32 | 76,10 | 105,00 | 20,00 | 2,18 | 2,13 |
20 | 200 | 76 | 5,2 | 9,0 | 9,5 | 4,0 | 23,40 | 18,40 | 1520,0 | 152,0 | 8,07 | 87,80 | 113,00 | 20,50 | 2,20 | 2,07 |
22 | 220 | 82 | 5,4 | 9,5 | 10,0 | 4,0 | 26,70 | 21,00 | 2110,0 | 192,0 | 8,89 | 110,00 | 151,00 | 25,10 | 2,37 | 2,21 |
24 | 240 | 90 | 5,6 | 10,0 | 10,5 | 4,0 | 30,60 | 24,00 | 2900,0 | 242,0 | 9,73 | 139,00 | 208,00 | 31,60 | 2,60 | 2,42 |
27 | 270 | 95 | 6,0 | 10,5 | 11,0 | 4,5 | 35,20 | 27,70 | 4160,0 | 308,0 | 10,90 | 178,00 | 262,00 | 37,30 | 2,73 | 2,47 |
30 | 300 | 100 | 6,5 | 11,0 | 12,0 | 5,0 | 40,50 | 31,80 | 5810,0 | 387,0 | 12,00 | 224,00 | 327,00 | 43,60 | 2,84 | 2,52 |
33 | 330 | 105 | 7,0 | 11,7 | 13,0 | 5,0 | 46,50 | 36,50 | 7980,0 | 484,0 | 13,10 | 281,0 | 410,00 | 51,80 | 2,97 | 2,59 |
36 | 360 | 110 | 7,5 | 12,6 | 14,0 | 6,0 | 53,40 | 41,90 | 10820,0 | 601,0 | 14,20 | 350,00 | 513,00 | 61,70 | 3,10 | 2,68 |
40 | 400 | 115 | 8,0 | 13,5 | 15,0 | 6,0 | 61,50 | 48,30 | 15220,0 | 761,0 | 15,70 | 444,00 | 642,00 | 73,40 | 3,23 | 2,75 |
Таблица 2
Номер швел- лера | Пло- щадь попе- реч- ного | Мас- са 1 м, кг | Справочные величиныдля осей | |||||||||||||
| сече- ния, см | , см | ||||||||||||||
| , см | , см | , см | , см | , см | , см | , см | |||||||||
5 П | 50 | 32 | 4,4 | 7,0 | 6,0 | 3,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,61 | 5,95 | 2,99 | 0,98 | 1,21 |
6,5 П | 65 | 36 | 4,4 | 7,2 | 6,0 | 3,5 | 7,51 | 5,90 | 48,8 | 15,0 | 2,55 | 9,02 | 9,35 | 4,06 | 1,12 | 1,29 |
8 П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 8,98 | 7,05 | 89,8 | 22,5 | 3,16 | 13,30 | 13,90 | 3,31 | 1,24 | 1,38 |
10 П | 100 | 46 | 4,5 | 7,6 | 7,0 | 4,0 | 10,90 | 8,59 | 175,0 | 34,9 | 3,99 | 20,50 | 22,60 | 7,37 | 1,44 | 1,53 |
12 П | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 13,30 | 10,40 | 305,0 | 50,8 | 4,79 | 29,70 | 34,90 | 9,84 | 1,62 | 1,66 |
14 П | 140 | 58 | 4,9 | 8,1 | 8,0 | 4,5 | 15,60 | 12,30 | 493,0 | 70,4 | 5,61 | 40,90 | 51,50 | 12,90 | 1,81 | 1,82 |
16 П | 160 | 64 | 5,0 | 8,4 | 8,5 | 5,0 | 18,10 | 14,20 | 750,0 | 93,8 | 6,44 | 54,30 | 72,80 | 16,40 | 2,00 | 1,97 |
16аП | 160 | 68 | 5,0 | 9,0 | 8,5 | 5,0 | 19,50 | 15,30 | 827,0 | 103,0 | 6,51 | 59,50 | 90,50 | 19,60 | 2,15 | 2,19 |
18 П | 180 | 70 | 5,1 | 8,7 | 9,0 | 5,0 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,26 | 70,00 | 100,00 | 20,60 | 2,20 | 2,14 |
18аП | 180 | 74 | 5,1 | 9,3 | 9,0 | 5,0 | 22,20 | 17,40 | 1200,0 | 133,0 | 7,34 | 76,30 | 123,00 | 24,30 | 2,35 | 2,36 |
20 П | 200 | 76 | 5,2 | 9,0 | 9,5 | 5,5 | 23,40 | 18,40 | 1530,0 | 153,0 | 8,08 | 88,00 | 134,00 | 25,20 | 2,39 | 2,30 |
22 П | 220 | 82 | 5,4 | 9,5 | 10,0 | 6,0 | 26,70 | 21,00 | 2120,0 | 193,0 | 8,90 | 111,00 | 178,00 | 31,00 | 2,58 | 2,47 |
24 П | 240 | 90 | 5,6 | 10,0 | 10,5 | 6,0 | 30,60 | 24,00 | 2910,0 | 243,0 | 9,75 | 139,00 | 248,00 | 39,50 | 2,85 | 2,72 |
27 П | 270 | 95 | 6,0 | 10,5 | 11,0 | 6,5 | 35,20 | 27,70 | 4180,0 | 310,0 | 10,90 | 178,00 | 314,00 | 46,70 | 2,99 | 2,78 |
30 П | 300 | 100 | 6,5 | 11,0 | 12,0 | 7,0 | 40,50 | 31,80 | 5830,0 | 389,0 | 12,00 | 224,00 | 393,00 | 54,80 | 3,12 | 2,83 |
33 П | 330 | 105 | 7,0 | 11,7 | 13,0 | 7,5 | 46,50 | 36,50 | 8010,8 | 486,0 | 13,10 | 281,0 | 491,00 | 64,60 | 3,25 | 2,90 |
36 П | 360 | 110 | 7,5 | 12,6 | 14,0 | 8,5 | 53,40 | 41,90 | 10850,0 | 603,0 | 14,30 | 350,00 | 611,00 | 76,30 | 3,38 | 2,99 |
40 П | 400 | 115 | 8,0 | 13,5 | 15,0 | 9,0 | 61,50 | 48,30 | 15260,0 | 763,0 | 15,80 | 445,00 | 760,00 | 89,90 | 3,51 | 3,05 |
Примечания к табл. 1 и 2: 1. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам; плотность стали принята равной 7,85 г/см.
2. Значения радиусов закругления, уклона внутренних полок, толщины полок, указанные на черт.1 и 2 и в табл.1. и 2, на профиле не контролируются и приведены для построения калибров.
3. В таблицах используют обозначения: – момент инерции; – момент сопротивления; – радиус инерции; – статический момент полусечения.
Таблица 3
мм
Параметр швеллера, показатель качества | Размер | Предельные отклонения при точности прокатки | |
повышенной | обычной | ||
Высота | До 80 включ. | ±1,5 | ±1,5 |
Св.80 до 140 “ | ±2,0 | ±2,0 | |
” 140 ” 180 “ | ±2,5 | ||
” 180 ” 300 “ | ±3,0 | ±3,0 | |
” 300 ” 400 “ | ±3,5 | ||
Ширина полки | До 40 включ. | ±1,5 | ±1,5 |
Св.40 до 58 “ | ±2,0 | ||
” 58 ” 70 “ | ±2,0 | ±2,5 | |
” 70 ” 100 “ | ±3,0 | ||
” 100 | ±3,0 | ±3,5 | |
Толщина полки * | До 7,4 включ. | -0,3 | |
Св.7,4 до 8,1 “ | -0,4 | -0,7 | |
” 8,1 ” 9,3 “ | -0,5 | ||
” 9,3 ” 10,2 “ | -0,6 | -0,8 | |
” 10,2 ” 11,0 “ | -0,7 | ||
” 11,0 | -0,8 | -1,0 | |
Перекос полки при ширине полки | До 115 включ. | Не более 0,0125 b | Не более 0,025 b |
Прогиб стенки | До 400 включ. | Не более 0,15 s | Не более 0,25 s |
Кривизна швеллера | – | Не более 0,2% длины | Не более 0,2% длины |
Длина | До 8 м | +40 | +40 |
Св.8 м | К допуску +40 прибавлять по 5 мм на каждый метр длины св.8 м | +80 |
_______________
* Плюсовые отклонения ограничиваются предельными отклонениями по массе.
5. Притупление наружных углов швеллеров повышенной точности до № 20 не должно превышать 2,2 мм, свыше 20 – 3 мм;
для швеллеров обычной точности – не контролируется.
6. Швеллеры изготовляют длиной от 4 до 12 м:
мерной длины;
кратной мерной длины;
немерной длины.
По согласованию изготовителя с потребителем допускается изготовление швеллеров длиной свыше 12 м.
7. Отклонения по массе 1 м швеллера не должны превышать плюс 3, минус 5%.
По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенки швеллера не должно превышать плюс 3, минус 3% для швеллеров до № 16 и плюс 2,5, минус 2,5% для швеллеров свыше 16.
8. Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца.
Высоту швеллера контролируют в плоскости его стенки.
Текст документа сверен по:
официальное издание
Госстандарт России –
М.: Издательство стандартов, 1992
Сортамент стального швеллера: характеристики и область применения
Стальной швеллер – вид фасонного проката, используемый в строительстве и архитектуре, ландшафтном дизайне, для создания промышленного оборудования. Поперечное сечение напоминает букву «П». По способу производства эта металлопродукция разделяется на горячекатаную и гнутую, по размерам полок – на равнополочную и неравнополочную. Для изготовления используется сталь:
- углеродистая нелегированная обыкновенного качества и качественная – востребована для изделий и конструкций рядового назначения;
- низколегированная – для создания металлоконструкций, предназначенных для эксплуатации в условиях высоких нагрузок и широкого температурного диапазона.
Сортамент и характеристики горячекатаного швеллера
Производство П-образного профиля этого типа регламентируется ГОСТом 8240-97.
Диапазон размеров:
- высота стенки – 50-400 мм, номером профиля считают высоту, взятую в сантиметрах;
- ширина полки – 32-115 мм.
Типы продукции:
- с параллельными внутренними гранями полок – «П», такой прокат удобно сопрягать с другими конструктивными элементами по внутренней поверхности;
- с уклоном внутренних граней – «У», для этого вида характерны повышенные прочностные характеристики, поэтому он может использоваться для создания несущих конструкций.
Сортамент горячекатаного швеллера с параллельными полками, определенный ГОСТом 8240-97, включает серии:
- «Э» – экономичную;
- «Л» – легкую.
Продукция специальной серии «С» востребована в вагоно- и автомобилестроении.
Размеры и характеристики гнутого равнополочного швеллера
Эта продукция отличается скругленными наружными углами, которые у горячекатаных изделий четкие прямые, точными размерами, одинаковой толщиной стенок. Исходный материал – холодно- и горячекатаная полоса. По точности гибки различают изделия обычной, повышенной, высокой точности. Используемое для гибки современное оборудование позволяет не только придавать требуемый профиль, но и ликвидировать небольшие дефекты заготовок.
Размеры, характеризующие эту металлопродукцию:
- h – высота профиля, этот размер для изделий из углеродистой полуспокойной и кипящей сталей лежит в пределах 25-410 мм, из низколегированной и спокойной нелегированной – 25-310 мм;
- s – толщина стенки;
- b – ширина полки.
Помимо гнутого равнополочного швеллера, соответствующего по сортаменту ГОСТу 8278-83, изготавливается металлопродукция по размерам, представленным заказчиком.
Области применения горячекатаного и гнутого швеллера
Гнутые изделия П-образного профиля, обладающие меньшей прочностью, по сравнению с горячекатаными, используются:
- на участках металлоконструкций, не подвергаемых существенным нагрузкам;
- в качестве дополнительных элементов для усиления каркаса;
- для устройства вентилируемых фасадов;
- для монтажа межкомнатных перегородок;
- в автомобиле-, вагоно-, станкостроении.
Высокая несущая способность и прочность горячекатаного фасонного проката обеспечивают возможность его использования:
- в гражданском и промышленном строительстве для создания каркасов, устройства пандусов и переходов, перекрытий, армирования фундаментов и стен;
- для укрепления строений при осуществлении их реконструкции;
- для устройства ферм и опор мостов;
- при производстве тяжелой техники.
Стальной канал ASTM A36 – низкая стоимость и средняя прочность
Стальной швеллер ASTM A36 – это горячекатаный профиль из низкоуглеродистой стали с хорошими свойствами, включая сварку, обрабатываемость и пластичность. Конструкционный канал A36 имеет два типа размеров: UPN и UPE – конические фланцы и параллельные фланцы соответственно. Если вы не можете найти конкретный размер в таблице ниже, доступны специальные размеры канала.
Стальной c-образный канал ASTM A36
Канал из мягкой стали ASTM A36 может быть оцинкован или загрунтован для добавления слоя защитного покрытия для защиты от окружающей среды или атмосферной коррозии.Специальное цинковое покрытие можно заказать в зависимости от ваших требований.
Заявки:
- Строительные или строительные компоненты.
- Опоры рамы для грузовых автомобилей, прицепов, оборудования.
- Система потолочных каналов.
- Для повседневного использования как рабочий стол.
Описание продукта:
- Позиция : Стальной швеллер ASTM A36.
- Размеры : UPN & UPE.
- Ширина ленты : 80 – 200 мм.
- Толщина полотна : 6 – 8,5 мм (UPN) и 4,5 – 5,2 мм (UPE).
- Ширина фланца : 45 – 75 мм (UPN) и 40 – 76 мм (UPE).
- Толщина фланца : 8 – 11,5 мм (UPN) и 7,4 – 9,0 мм (UPE).
- Длина : 3 м, 6 м или по мере необходимости.
- Обработка поверхности : без обработки, оцинковка или грунтовка.
- Примечание : Специальные размеры каналов доступны по заказу.
Марка стали | Стили | Углерод, не более,% | Марганец,% | Фосфор, не более,% | Сера, не более,% | Кремний,% |
---|---|---|---|---|---|---|
A36 | Профили стальной | 0,26 | – | 0. 04 | 0,05 | ≤0,40 |
ПРИМЕЧАНИЕ : Содержание меди доступно при указании вашего заказа.
Марка стали | Стили | Предел прочности на разрыв, тыс. Фунтов на кв. Дюйм [МПа] | Предел текучести, мин, тыс. Фунтов на кв. Дюйм [МПа] | Относительное удлинение через 8 дюймов [200 мм], не менее,% | Удлинение в 2 дюйма[50 мм], не менее,% |
---|---|---|---|---|---|
A36 | Профили стальной | 58 – 80 [400 – 550] | 36 [250] | 20 | 21 |
Арт. | Глубина (мм) | Ширина фланца (мм) | Толщина полотна (мм) | Толщина фланца (мм) | Масса (кг / м) |
---|---|---|---|---|---|
UPN80 | 80 | 45 | 6 | 8 | 8.64 |
UPN100 | 100 | 50 | 6 | 8,5 | 10,6 |
UPN120 | 120 | 55 | 7 | 9 | 13,4 |
UPN140 | 140 | 60 | 7 | 10 | 16 |
UPN160 | 160 | 65 | 7. 5 | 10,5 | 18,8 |
UPN180 | 180 | 70 | 8 | 11 | 22 |
UPN200 | 200 | 75 | 8,5 | 11,5 | 25,3 |
Арт. | Глубина (мм) | Ширина фланца (мм) | Толщина полотна (мм) | Толщина фланца (мм) | Масса (кг / м) |
---|---|---|---|---|---|
UPE80 | 80 | 40 | 4.5 | 7,4 | 7,05 |
UPE100 | 100 | 46 | 4,5 | 7,6 | 8,59 |
UPE120 | 120 | 52 | 4,8 | 7,8 | 10,4 |
UPE140 | 140 | 58 | 4. 9 | 8,1 | 12,3 |
UPE160 | 160 | 64 | 5 | 8,4 | 14,2 |
UPE180 | 180 | 70 | 5,1 | 8,7 | 16,3 |
UPE200 | 200 | 76 | 5.2 | 9 | 18,4 |
Канал ASTM A36 u, набитый стальной проволокой
Стальные швеллеры C для современной студии
Запрос на нашу продукцию
Когда вы свяжетесь с нами, пожалуйста, предоставьте подробные требования.
Это поможет нам дать вам верное предложение.
Широкая фланцевая балка из нержавеющей стали | Laser Fused | W 4 x 13. 0 | 4,13 | 4,060 | .280 | .345 | 13,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 5 x 16.0 | 5.01 | 5.000 | .240 | .360 | 16.0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 5 x 19,0 | 5,15 | 5,030 | .270 | .430 | 19,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 6 x 9.0 | 5,90 | ..940 | .170 | .215 | 9,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 6 x 12,0 | 6,03 | 7.000 | .230 | .280 | 12,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 6 x 15,0 | 5,99 | 5,990 | . 230 | .260 | 15,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 6 x 16.0 | 6,28 | 4,030 | .260 | .405 | 16,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 6 x 20,0 | 6,20 | 6,020 | .230 | .365 | 20. |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 6 x 25,0 | 6,38 | 6,080 | .320 | .455 | 25,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 8 x 10.0 | 7,89 | 3,940 | .170 | .205 | 10,0 |
Широкая фланцевая балка из нержавеющей стали | Лазерный предохранитель | W 8 x 13.0 | 7.99 | 4.000 | .230 | .255 | 13.0 |
Широкая фланцевая балка из нержавеющей стали | Лазерный предохранитель | W 8 x 15,0 | 8,11 | 4,015 | .245 | .315 | 15,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 8 x 18.0 | 8,14 | 5,250 | .230 | .330 | 18,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 8 x 21,0 | 8,28 | 5,270 | .250 | .400 | 21,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 8 x 24,0 | 7,93 | 6,495 | .245 | .400 | 24,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 8 x 28.0 | 8,06 | 6,535 | .285 | .465 | 28,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 8 x 31,0 | 8,00 | 7,995 | .285 | .435 | 31,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 8 x 35,0 | 8,12 | 8,020 | .310 | .495 | 35,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 8 x 40.0 | 8,25 | 8,070 | .360 | .560 | 40,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 10 x 12,0 | 9,87 | 3,960 | .190 | .210 | 12,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 10 x 15.0 | 9.99 | 4.000 | .230 | .270 | 15.0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 10 x 17.0 | 10,11 | 4,010 | .240 | .330 | 17,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 10 x 19,0 | 10,24 | 4,020 | .250 | .395 | 19,0 |
Широкая фланцевая балка из нержавеющей стали | Лазерный предохранитель | W 10 x 22,0 | 10,17 | 6,750 | .240 | .360 | 22,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 10 x 26.0 | 10,33 | 5,770 | .260 | .440 | 26,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 10 x 30,0 | 10,47 | 5,810 | .300 | .510 | 30,0 |
Широкая фланцевая балка из нержавеющей стали | Лазерный предохранитель | W 10 x 33,0 | 9,73 | 7,96 | .290 | .435 | 33,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 10 x 39.0 | 9,92 | 7,985 | .315 | .530 | 39,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 10 x 49,0 | 9,98 | 10.000 | .340 | .560 | 49,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 12x 14,0 | 11,91 | 3,970 | .200 | .225 | 14,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 12x 16.0 | 11,99 | 3,990 | .220 | .265 | 16,0 |
Широкая фланцевая балка из нержавеющей стали | Лазерный предохранитель | W 12x 19,0 | 12,16 | 4,005 | .235 | .350 | 19,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 12x 22,0 | 12,31 | 4,030 | .260 | .425 | 22,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 12x 26.0 | 12,22 | 6,490 | .230 | .380 | 26,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 12x 30,0 | 12,34 | 6,520 | .260 | .440 | 30,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 12x 35,0 | 12,5 | 6,560 | .300 | .520 | 35,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 12x 40.0 | 11,94 | 8,050 | .295 | .515 | 40,0 |
Широкая фланцевая балка из нержавеющей стали | Лазерный предохранитель | W 12x 50,0 | 12,19 | 8,080 | .370 | .640 | 50,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 14 x 22,0 | 13,74 | 5.000 | .230 | .335 | 22,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 14 x 26.0 | 13,91 | 5,025 | .255 | .420 | 26,0 |
Широкая фланцевая балка из нержавеющей стали | С лазерным предохранителем | W 16 x 26,0 | 15,69 | 5,50 | .250 | .345 | 26,0 |
Канал
Канал
Канал, иногда называемый швеллером или прутковым швеллером, представляет собой стальной прокатный пруток с формой «C» или «U».Более узкие стороны, или фланцы, соединяются под прямым углом к более широкой стороне, называемой перегородкой, чтобы сформировать канал, по которому этот продукт получил свое название.
Форма канала с внутренним радиусом по углам делает его идеальным для многих применений, в том числе для строительства и производства. С-образная форма придает дополнительную прочность и жесткость.
Channel широко используется для промышленного обслуживания, строительства конструкций и транспортных проектов.
Толщина полотна поможет определить тип работы, для которого он лучше всего подходит.При выборе размера подумайте о величине силы, которая может быть приложена, о переносимом весе и / или о степени растяжения и сжатия, которым он будет подвергаться. Чем больше нагрузка, тем больше толщина и размер фланца вам, вероятно, понадобится.
В Texas Iron & Metal мы предлагаем полный ассортимент продукции с каналами глубиной от трех до пятнадцати дюймов и весом от 3,5 # / фут до 50 # / фут. Канал доступен с различной толщиной стенки и шириной полки. Мы также предлагаем прутковые каналы глубиной от дюйма до 2 ½ дюймов, различной массы, ширины и толщины.
Если у вас возникнут вопросы, члены нашей команды будут рады предложить помощь. Мы гордимся тем, что являемся вашим союзником в отношении продуктов Prime и Less-Than-Prime ©, включая каналы сбыта. Наши знающие и опытные продавцы всегда готовы поговорить с вами. Позвоните нам сегодня по телефону 713.672.7595.
(A) Глубина (дюймы) | х | Wgt. За фут. | (B) Ширина фланца | (C) Web Thk. |
---|---|---|---|---|
3 | x | 4.10 # | 1,410 | 0,170 |
3 | x | 5.00 # | 1.498 | 0,258 |
3 | x | 6.00 # | 1.596 | 0,356 |
4 | x | 5,40 # | 1,580 | 0,180 |
4 | x | 7.25 # | 1,720 | 0.320 |
5 | x | 6.70 # | 1,750 | 0,190 |
5 | x | 9.00 # | 1.885 | 0,325 |
6 | x | 8.20 # | 1,920 | 0.200 |
6 | x | 10.50 # | 2,034 | 0,314 |
6 | x | 13.00 # | 2.157 | 0,437 |
7 | x | 9.80 # | 2,090 | 0,210 |
7 | x | 12.25 # | 2,194 | 0.314 |
7 | x | 14.75 # | 2,299 | 0,419 |
8 | x | 11.50 # | 2,260 | 0,220 |
8 | x | 13.75 # | 2,343 | 0,303 |
8 | x | 18.75 # | 2,527 | 0,487 |
9 | x | 13,40 # | 2.430 | 0,230 |
9 | x | 15.00 # | 2.485 | 0,285 |
9 | x | 20.00 # | 2,648 | 0.448 |
10 | x | 15.30 # | 2,600 | 0,240 |
10 | x | 20.00 # | 2,739 | 0,379 |
10 | x | 25.00 # | 2,886 | 0,526 |
10 | x | 30.00 # | 3,033 | 0,673 |
12 | x | 20,70 # | 2.940 | 0,280 |
12 | x | 25.00 # | 3,047 | 0,387 |
12 | x | 30.00 # | 3,170 | 0.510 |
15 | x | 33.90 # | 3,400 | 0,400 |
15 | x | 40.00 # | 3,520 | 0,520 |
15 | x | 50.00 # | 3,716 | 0,716 |
Разное. Канал
(A) Глубина (дюймы) | х | Wgt. За фут. | (B) Ширина фланца | (C) Web Thk. |
---|---|---|---|---|
3 | x | 7.10 # | 1,938 | 0,312 |
4 | x | 13.80 # | 2,500 | 0,500 |
6 | x | 12.00 # | 2.497 | 0,310 |
6 | x | 15.10 # | 2,938 | 0,316 |
6 | x | 15.30 # | 3.500 | 0,340 |
6 | x | 16.30 # | 3.000 | 0,375 |
6 | x | 18.00 # | 3,500 | 0.379 |
7 | x | 17.60 # | 3.000 | 0,375 |
7 | x | 19.10 # | 3,450 | 0,352 |
7 | x | 22.70 # | 3.600 | 0,503 |
8 | x | 8.50 # | 1,875 | 0,180 |
8 | x | 18.70 # | 2.975 | 0,353 |
8 | x | 20.00 # | 3,025 | 0,400 |
8 | x | 21.40 # | 3,450 | 0.375 |
8 | x | 22.80 # | 3,500 | 0,427 |
9 | x | 23.90 # | 3,450 | 0,400 |
9 | x | 25.40 # | 3,500 | 0,450 |
10 | x | 6.50 # | 1,125 | 0,152 |
10 | x | 8.40 # | 1.500 | 0,170 |
10 | x | 22.00 # | 3,315 | 0,290 |
10 | x | 25.00 # | 3,405 | 0.380 |
10 | x | 28.50 # | 3,950 | 0,425 |
10 | x | 33.60 # | 4,100 | 0,575 |
10 | x | 41.10 # | 4,321 | 0,796 |
12 | x | 10.60 # | 1,500 | 0,190 |
12 | x | 31.00 # | 3.670 | 0,370 |
12 | x | 35.00 # | 3,767 | 0,467 |
12 | x | 40.00 # | 3,890 | 0.590 |
12 | x | 45.00 # | 4,012 | 0,712 |
12 | x | 50.00 # | 4,135 | 0,835 |
13 | x | 31.80 # | 4.000 | 0,375 |
13 | x | 35.00 # | 4,072 | 0,447 |
13 | x | 40.00 # | 4.185 | 0,560 |
13 | x | 50.00 # | 4,412 | 0,787 |
18 | x | 42.70 # | 3,950 | 0.450 |
18 | x | 45.80 # | 4.000 | 0,500 |
18 | x | 51.90 # | 4,100 | 0,600 |
18 | x | 58.00 # | 4.200 | 0,700 |
Барный канал
(A) Глубина (дюймы) | х | (B) Ширина фланца. | (C) Web Thk. | Wgt. За фут. |
---|---|---|---|---|
3/4 | x | 3/8 | 1/8 | 0,56 # |
1 | x | 1/2 | 1/8 | 0.84 # |
1 1/4 | x | 1/2 | 1/8 | 1.01 # |
1 1/2 | x | 1/2 | 1/8 | 1.12 # |
1 1/2 | x | 3/4 | 1/8 | 1.17 # |
2 | x | 1/2 | 1/8 | 1.47 # |
2 | x | 1 | 1/8 | 1,59 # |
2 | x | 1 | 3/16 | 2.32 # |
2 1/2 | x | 5/8 | 3/16 | 2.27 # |
Производитель каналов из нержавеющей стали | Канал из нержавеющей стали 304 U и 316 C
Канал SS 304 U, Канал SS 316 C Производитель в Индии
Navstar Steel – ведущий производитель и поставщик каналов из нержавеющей стали .Каналы используются в качестве конструктивных опор в отраслях промышленности, где используются стержни, пластины и листы из нержавеющей стали. Каналы удерживают стержни, листы и плиты на месте для структурного наращивания.
Канал из нержавеющей стали
SS 304 U Канал
SS 316 C Канал
С-образный канал из нержавеющей стали 316, проверьте размеры канала из нержавеющей стали 304
Как ведущий производитель каналов из нержавеющей стали мы производим каналы различных форм, размеров и сортов материалов.Есть C-каналы, которые имеют три угловых участка и выглядят как C, где U-каналы имеют удлиненные стороны и более короткую среднюю часть, которая выглядит как буква U. SS 304 U Channel – один из наиболее часто используемых U-каналов в нержавеющей стали. марки стали.
Материал 304 может работать при температурах до 870 градусов Цельсия, каналы имеют минимальный предел текучести 205 МПа и минимальный предел прочности на разрыв 515 МПа.Канал SS 316 C имеет С-образную форму и является вторым по популярности материалом для изделий из нержавеющей стали. Каналы 316 могут использоваться в морской воде и среде, богатой ионами хлора. С-образный канал из нержавеющей стали 316 также содержит молибден и может также использоваться для пищевых продуктов. Сорта материала, размеры и прочность варьируются в зависимости от области применения. Мы поставляем различные размеры и типы каналов 304 из нержавеющей стали.Пожалуйста, свяжитесь с нами для получения дополнительной информации о продуктах и их ценах, а также о различных размерах, таких как U-образный канал из нержавеющей стали , размер .
SS 304 U Спецификация канала
Стандартный | ASTM A276, ASTM A479 / ASME SA276, ASME SA479 |
Состояние | HRAP |
Диапазон размеров | База: от 80 до 150 мм Сторона: от 40 до 75 мм |
Толщина | от 5 до 6 мм (в зависимости от размера) |
Марки | 304, 316 |
Обработка | Резка прутка |
Огромный запас U-образных каналов из нержавеющей стали, поставщиков C-образных каналов из нержавеющей стали, U-образных каналов из нержавеющей стали 304 в Индии
SS 316 C Стандартный состав каналов
Марка | С | Mn | Si | P | S | Cr | Пн | Ni |
---|---|---|---|---|---|---|---|---|
нержавеющая сталь 304 | 0.08 макс | 2 макс | 0,75 макс. | 0,045 макс | 0,030 макс | 18–20 | – | 8–11 |
нержавеющая сталь 304L | 0.035 макс | 2,0 макс | 1,0 макс | 0,045 макс | 0,03 макс | 18–20 | – | 8–13 |
нержавеющая сталь 316 | 0.08 макс | 2,0 макс | 1,0 макс | 0,045 макс | 0,030 макс | 16,00 – 18,00 | 2,00 – 3,00 | 11.00–14.00 |
нержавеющая сталь 316L | 0,035 макс | 2,0 макс | 1,0 макс | 0,045 макс | 1,0 макс | 16.00–18.00 | 16,00 – 18,00 | 10,00 – 14,00 |
Проверьте последний и обновленный прайс-лист на каналы SS 304 и 316, готовые запасы каналов из нержавеющей стали. Производитель в Индии
С-образный канал из нержавеющей стали 316 Механические характеристики
Плотность | Точка плавления | Предел прочности | Предел текучести (0.2% Offset) | Удлинение |
---|---|---|---|---|
8,0 г / см3 | 1400 ° С (2550 ° F) | Psi – 75000, МПа – 515 | Psi – 30000, МПа – 205 | 35% |
Общие типы швеллеров из нержавеющей стали 304
CE UL Нержавеющие каналы Unistrut
41×41 Нержавеющая сталь Solid C Channel
Холоднокатаные каналы unistrut c
Швеллеры одинарные из нержавеющей стали
Нержавеющая сталь 304, гладкие швеллеры
швеллеры из нержавеющей стали двойные c
Каналы SS C, толщина: от 5 до 20 мм
ШвеллерыУ / Швеллеры 75x40x5 горячекатаные
Каналы из нержавеющей стали 316
Эквивалентные марки нержавеющей стали с размером U-образного канала
СТАНДАРТ | WERKSTOFF NR. | UNS | JIS | BS | ГОСТ | AFNOR | EN |
---|---|---|---|---|---|---|---|
нержавеющая сталь 304 | 1.4301 | S30400 | SUS 304 | 304S31 | 08Х18Н10 | Z7CN18‐09 | X5CrNi18-10 |
нержавеющая сталь 304L | 1.4306 / 1.4307 | S30403 | SUS 304L | – | 03Х18Н11 | Z3CN18-10 | X2CrNi18-9 / X2CrNi19-11 |
нержавеющая сталь 316 | 1.4401 / 1.4436 | S31600 | SUS 316 | 316S31 / 316S33 | – | Z7CND17-11-2 | X5CrNiMo17-12-2 / X3CrNiMo17-13-3 |
нержавеющая сталь 316L | 1.4404 / 1.4435 | S31603 | SUS 316L | 316S11 / 316S13 | Z3CND17-11-02 / Z3CND18-14-03 | X2CrNiMo17-12-2 / X2CrNiMo18-14-3 |
Найдите лучшие цены на канал распорки из нержавеющей стали 304, С-образный канал из нержавеющей стали в Индии, проверьте канал распорки из нержавеющей стали в Мумбаи, получите БЕСПЛАТНЫЙ образец.
Прейскурант на С-образный канал из нержавеющей стали
Канал из нержавеющей стали Прейскурант | SS 304 U канал За единицу (INR) |
---|---|
Канал из нержавеющей стали 316 | $ 0.28- $ 2,09 / шт |
Канал нержавеющий холоднокатаный тип U | $ 0,80- $ 1,00 / килограмм |
Холоднокатаный жаропрочный U-образный канал | $ 3.98- $ 4.60 / штука |
c канал цена распорка канал | $ 3.00- $ 40.00 / метр |
Размеры Стандарт U-образного канала из нержавеющей стали 304
Описание | Процесс | G кг / м | h мм | b мм | tw мм | тс мм | r1 мм | r2 мм |
---|---|---|---|---|---|---|---|---|
C 50X25X5X6 | Горячекатаный | 3.95 | 50 | 25 | 5 | 6 | 6 | 3 |
C 75X40X5X7 | Горячекатаный / лазерный | 6.95 | 75 | 40 | 5 | 7 | 8 | 4 |
С 100X50X5X7,5 | Горячекатаный / лазерный | 9.37 | 100 | 50 | 5 | 7,5 | 8 | 4 |
C 125X65X6X8 | Горячекатаный / лазерный | 13.4 | 125 | 65 | 6 | 8 | 8 | 4 |
C 150X75X6.5X10 | Горячекатаный / лазерный | 18.62 | 150 | 75 | 6,5 | 10 | 10 | 5 |
C 150X75X9X12,5 | Горячекатаный / лазерный | 24.01 | 150 | 75 | 9 | 12,5 | 5 | 1 |
C 180X75X7X10,5 | Горячекатаный / лазерный | 21.52 | 180 | 75 | 7 | 10 | 2 | 1 |
C 200X80X7.5X11 | Горячекатаный / лазерный | 24.77 | 200 | 80 | 7,5 | 11 | 2 | 1 |
C 200X90X8X13,5 | Горячекатаный / лазерный | 30.53 | 200 | 90 | 8 | 13,5 | 2 | 1 |
C 230X80X8X12 | Горячекатаный / лазерный | 28.56 | 230 | 80 | 8 | 12 | 2 | 1 |
C 250X90X9X13 | Горячекатаный / лазерный | 34.86 | 250 | 90 | 9 | 13 | 2 | 1 |
C 250X90X11X14,5 | Горячекатаный / лазерный | 40.34 | 250 | 90 | 11 | 14,5 | 2 | 1 |
C 300X90X9X12 | Горячекатаный / лазерный | 37.17 | 300 | 90 | 9 | 12 | 2 | 1 |
C 300X90X10X15.5 | Горячекатаный / лазерный | 43.85 | 300 | 90 | 10 | 15,5 | 2 | 1 |
C 300X90X12X16 | Горячекатаный / лазерный | 48.78 | 300 | 90 | 12 | 16 | 2 | 1 |
C 380X100X10.5X16 | Горячекатаный / лазерный | 54.85 | 380 | 100 | 10,5 | 16 | 2 | 1 |
C 380X100X13X16,5 | Горячекатаный / лазерный | 62.5 | 380 | 100 | 13 | 16,5 | 2 | 1 |
С 380X100X13X20 | Горячекатаный / лазерный | 67.37 | 380 | 100 | 13 | 20 | 2 | 1 |
Проверьте канал из нержавеющей стали 304 и 304L, диаграмму веса канала Unistrut из нержавеющей стали 316, размеры канала SS 316
304 Размеры и спецификации канала распорки из нержавеющей стали
ТОЛЩ.В IN. | ШИРИНА ФЛАНЦА, ДЮЙМ. | ВЕС НА ФУТ. В ФУНТАХ. | MFG | |
---|---|---|---|---|
ГЛУБИНА IN. X вес / фут / фунт. | ТОЛЩ. В IN. | ШИРИНА ФЛАНЦА ДЮЙМ. | ВЕС НА ФУТ. В ФУНТАХ. | MFG |
C3 x 4,1 | .170 | 1,410 | 4,1 | Горячекатаный |
C3 x 4.1 | .170 | 1,410 | 4,1 | Горячекатаный |
C4 x 5,4 | . 184 | 1.584 | 5,4 | Горячекатаный |
C4 x 7,25 | .321 | 1,721 | 7,25 | Горячекатаный |
C5 x 6.7 | .190 | 1,750 | 6,7 | Горячекатаный |
C5 x 9,0 | .325 | 1.885 | 9,0 | Горячекатаный |
C6 x 8,2 | .200 | 1,920 | 8,2 | Горячекатаный |
C6 x 10.5 | .314 | 2,034 | 10,5 | Горячекатаный |
C6 x 13 | .437 | 2.157 | 13 | Лазерный предохранитель |
C8 x 11,5 | . 220 | 2,260 | 11,5 | Лазерный предохранитель |
C8 x 13.75 | .330 | 2,343 | 13,75 | Лазерный предохранитель |
C8 x 18,75 | .487 | 2.527 | 18,75 | Горячекатаный |
C10 x 15,3 | .240 | 2,600 | 15,3 | Лазерный предохранитель |
C10 x 20 | .379 | 2,739 | 20 | Лазерный предохранитель |
C10 x 25 | .526 | 2,886 | 25 | Лазерный предохранитель |
C10 x 30 | .673 | 3,033 | 30 | Лазерный предохранитель |
C12 x 20,7 | . 282 | 2,942 | 20.7 | Лазерный предохранитель |
C12 x 25 | .387 | 3,047 | 25 | Лазерный предохранитель |
C12 x 30 | .510 | 3,170 | 30 | Лазерный предохранитель |
C15 x 33,9 | .400 | 3,400 | 33.9 | Лазерный предохранитель |
Китайский стандартный U-образный канал из мягкой стали, Китай Производители профилей из конструкционной стали-OneSteelMetals
Стальной U-образный швеллер по китайским стандартам
Китайский стандартный стальной U-образный швеллер является одним из китайских стандартных горячекатаных стальных профилей, известных как U пруток, стальная U-образная балка, металлы U-образный канал, китайский стандартный горячекатаный стальной U-образный канал был изготовлен горячекатаным способом до чистовой обработки в соответствии с китайскими стандартами горячекатаного стального профиля до чистовой обработки, то есть GB / T 706-2008.Горячекатаный стальной U-образный швеллер в основном использовался для строительства стальных конструкций зданий, проектирования навесных стен, механического оборудования и производства транспортных средств и т. Д. Наша фабрика может предложить размер от 5 до 40 ° C, для марки стали мы можем предложить ASTM A36, SS400, Q235B, Q345B, Q345E и т. Д., У нас есть большой запас китайского стандартного горячекатаного стального U-образного канала для продажи, если вам нужно, свяжитесь с нами, пожалуйста!
В следующей таблице приведены для справки технические характеристики китайского стандартного горячекатаного стального U-образного швеллера.
Технические характеристики | Размер поперечного сечения | Площадь поперечного сечения | Теоретический вес / | ||||||||||||||||||
d | t | r | r1 | ||||||||||||||||||
5 | 50 | 37 | 4.5 | 7 | 7 | 3,5 | 6,928 | 5,438 | |||||||||||||
6,3 | 63 | 90072 | 63 | 90072 | 7,5 | 7,5 | 3,8 | 8,451 | 6,634 | ||||||||||||
6.5 | 65 | 40 | 4,3 | 7,5 | 7,5 | 3,8 | 8,547 | 6,709 07 | 6,709 4 | 80 | 43 | 5 | 8 | 8 | 4 | 10.248 | 8,045 | ||||
10 | 100 | 48 | 5,3 | 8,5 | 8,5 | 8,5 | 8,5 | 9 1892 | 10.007 | ||||||||||||
12 | 120 | 53 | 5,5 | 9 | 9 | 4.5 | 15,362 | 12,059 | |||||||||||||
12,6 | 126 | 53 | 5,5 | 9 | 15,692 | 12,318 | |||||||||||||||
14a | 140 | 58 | 6 | 9.5 | 9,5 | 4,8 | 18,516 | 14,535 | |||||||||||||
14b | 140 | 60 | 60 | 60 | 9,5 | 4,8 | 21,316 | 16,733 | |||||||||||||
16a | 160 | 63 | 6.5 | 10 | 10 | 5 | 21,962 | 17,24 | |||||||||||||
16b | 160 | 160 | 2
10 10 5 25.162 19.752 | ||||||||||||||||||
18a | 180 | 180 | 2
| 10,5 | 5,2 | 25,699 | 20,174 | ||||||||||||||
18b | 180 | 70 | 70 | 70 | 10,5 | 5,2 | 29,299 | 23 | |||||||||||||
20a | 200 | 73 | 7
| 5.5 | 28,837 | 22,637 | |||||||||||||||
20b | 200 | 75 | 9 | 11 | 11 | 32,837 | 25,777 | ||||||||||||||
22a | 220 | 77 | 7 | 11.5 | 11,5 | 5,8 | 31,846 | 24,999 | |||||||||||||
22b | 220 | 79 | 79 | 11,5 | 5,8 | 36,246 | 28,453 | ||||||||||||||
24a | 240 | 78 | 2 | 78 | 791
| 6 | 34.217 | 26,86 | |||||||||||||
24b | 240 | 80 | 9 | 12 | 12 | 12 | 30,628 | ||||||||||||||
24c | 240 | 82 | 11 | 12 | 12 | 6 | .81734.396 | ||||||||||||||
25a | 250 | 78 | 7 | 12 | 12 | 12 | 27,41 | ||||||||||||||
25b | 250 | 80 | 9 | 12 | 12 | 6 | 39186 691731.335 | ||||||||||||||
25c | 250 | 82 | 11 | 12 | 12 | 12 | 35,26 | ||||||||||||||
27a | 270 | 82 | 7,5 | 12.5 | 12,5 | 6,2 | 39,284 | 30,838 | |||||||||||||
27b | 270 | 84 | 84 | 84 | 12,5 | 6,2 | 44,684 | 35,077 | |||||||||||||
27c | 270 | 86 | 11.5 | 12,5 | 12,5 | 6,2 | 50,084 | 39,316 | |||||||||||||
28a | 280 | 280 | 280 | 12,5 | 12,5 | 6,2 | 40,034 | 31,427 | |||||||||||||
28b | 280 | 280 | 84 |
| 12,5 | 12,5 | 6,2 | 45,634 | 35,823 | ||||||||||||
28c | 280 | 12,5 | 12,5 | 6,2 | 51,234 | 40,219 | |||||||||||||||
30a | 300 | 300 | 5 | 13,5 | 13,5 | 6,8 | 43,902 | 34,463 | |||||||||||||
30b | 13,5 | 13,5 | 6,8 | 49,902 | 39,173 | ||||||||||||||||
30c | 300 | 300 | 2 | 5 | 13,5 | 13,5 | 6,8 | 55.902 | 43,883 | ||||||||||||
32a | 320 0
14 14 7 48,513 38,083 | ||||||||||||||||||||
32b | 320 | 2 | 320 | 2 |
| 14 | 7 | 54.913 | 43,107 | ||||||||||||
32c | 320 | 92 | 12 | 14 | 14 | 14 | 48.131 | ||||||||||||||
36a | 360 | 96 | 9 | 16 | 16 | 8 | .9147.814 | ||||||||||||||
36b | 360 | 98 | 11 | 16 | 16 | 53,466 | |||||||||||||||
36c | 360 | 100 | 13 | 16 | 16 | 8 | .3159.118 | ||||||||||||||
40a | 400 | 100 | 10,5 | 18 | 18 | 18
58.928 | |||||||||||||||
40b | 400 | 102 | 12,5 | 18 | 18 | 9
| 65.208 | ||||||||||||||
40c | 400 | 104 | 14,5 | 18 | 18 | 18 |
71.488 |
Швеллерная сталь | Стальная продукция | Продукция | Yamato Steel Co., Ltd.
К началу продуктов
Швеллер Сталь
Сталь С-образного сечения
Форма / размеры
Стандартные размеры поперечного сечения (мм) | Поперечное сечение Площадь (см 2 ) | Агрегат Масса (кг / м) | ||||
---|---|---|---|---|---|---|
H × B | т 1 | т 2 | р 1 | р 2 | ||
150 × 75 150 × 75 | 6.5 9,0 | 10,0 12,5 | 10,0 15,0 | 5,0 7,5 | 23,71 30,59 | 18,60 24,00 |
* 180 × 75 | 7,0 | 10,5 | 11,0 | 5,5 | 27,20 | 21.40 |
200 × 80 200 × 90 | 7,5 8,0 | 11,0 13,5 | 12,0 14,0 | 6,0 7,0 | 31,33 38,65 | 24.60 30.30 |
250 × 90 250 × 90 | 9,0 11,0 | 13,0 14.5 | 14,0 17,0 | 7,0 8,5 | 44,07 51,17 | 34,60 40,20 |
300 × 90 300 × 90 300 × 90 | 9,0 10,0 12,0 | 13,0 15,5 16,0 | 14,0 19,0 19,0 | 7,0 9,5 9,5 | 48.57 55,74 61,90 | 38,10 43,80 48,60 |
380 × 100 380 × 100 | 10,5 13,0 | 16,0 20,0 | 18,0 24,0 | 9,0 12,0 | 69,39 85,71 | 54,50 67,30 |
Номер ссылки | |||||
---|---|---|---|---|---|
Второй момент площади (см 4 ) | Радиус вращения площади (см) | Сечение модуль упругости (см 3 ) | |||
лк | св. Р. | ix | iy | zx | zy |
861 1050 | 117 147 | 6.03 5,86 | 2,22 2,19 | 115 140 | 22,4 28,3 |
1,380 | 131 | 7,12 | 2,19 | 153 | 24,3 |
1,950 2,490 | 168 277 | 7.88 8,02 | 2,32 2,68 | 195 249 | 29,1 44,2 |
4,180 4,680 | 294 329 | 9,74 9,56 | 2,58 2,54 | 334 374 | 44,5 49,9 |
6,440 7,410 7,870 | 309 360 379 | 11.50 11,50 11,30 | 2,52 2,54 2,48 | 429 494 525 | 45,7 54,1 56,4 |
14 500 17 600 | 535 655 | 14,50 14,30 | 2,78 2,76 | 763 926 | 70,5 87.8 |
1. При заказе укажите фактические размеры (В × Ш × т 1 / т 2 × длина)
2. Размеры, отмеченные *, не прокатываются постоянно, поэтому обращайтесь к нам при заказе.
3. Пожалуйста, сообщите нам заранее о сроках выполнения работ и технических характеристиках (гибка, дробеструйная обработка и т. Д.).
4. Стандартная длина составляет 6 м и более с шагом 500 мм до 24 м, но для заказов более 15 м, пожалуйста, свяжитесь с нами
перед заказом.
Стальные швеллеры на 3/4 | – | 1/8 | 3/8 | № | |
1 Стальные швеллеры | – | 1/8 | 3/8 | Нет | |
1 Стальные швеллеры | – | 1/8 | 1/2 | Да | |
1 1/8 Стальные швеллеры | – | 3/16 | 9/16 | Нет | |
1 1/4 стальные швеллеры | – | 1/8 | 1/2 | Да | |
1 1/2 стальные швеллеры | – | 1/8 | 1/2 | Да | |
1 1/2 Стальные швеллеры | – | 3/16 | 9/16 | Да | |
1 1/2 стальные швеллеры | – | 1/8 | 3/4 | Да 9 0092 | |
2 стальных канала | – | 1/8 | 1/2 | Да | |
2 стальных канала | – | 3/16 | 9/16 | Нет | |
2 стальных канала | – | 1/4 | 5/8 | Нет | |
2 стальных канала | – | 1/8 | 1 | Да | |
2 стальных канала | – | 3/16 | 1 | Да | |
2 1/2 стальных канала | – | 3/16 | 5/8 | Да | |
C3 x 4.1 Стальные швеллеры | 75 x 6 | .170 | 1,410 | Да | |
C3 x 5.0 Стальной канал | 75 x 7 | .258 | 1.498 | Да | |
C3 x 6.0 Стальные швеллеры | 75 x 9 | .356 | 1,596 | Да | |
C4 x 5,4 Стальные швеллеры | 100 x 8 | .184 | 1,584 | Да | |
C4 x 6 1/4 стальных швеллеров | 100 x 9 | .247 | 1,647 | Да | |
C4 x 7 1/4 Стальные швеллеры | 100 x 11 | .321 | 1,721 | Да | |
C5 x 6,7 Стальные швеллеры | 130 x 10 | .190 | 1,750 | Да | |
C5 x 9,0 Стальные швеллеры | 130 x 13 | .325 | 1,885 | Да | |
C6 x 8,2 Стальные швеллеры | 150 x 12 | .200 | 1,920 | Да | |
Стальные швеллеры C6 x 10 1/2 | 150 x 16 | .314 | 2,034 | Да | |
C6 x 13,0 Стальные швеллеры | 150x 19 | .437 | 2,157 | Да | |
C7 x 9,8 Стальные швеллеры | 180 x 15 | .210 | 2,090 | Да | |
C7 x 12 1/4 Стальные швеллеры | 180 х 18 | .314 | 2,194 | Да | |
Стальные швеллеры C7 x 14 3/4 | 180 x 22 | .419 | 2,299 | Нет | |
C8 x 11,5 Стальные швеллеры | 200 x 17 | .220 | 2,260 | Да | |
C8 x 13,75 Стальные швеллеры | 200 x 21 | .303 | 2,343 | Да | |
C8 x 18 3/4 Стальные швеллеры | 200 х 28 | .487 | 2,527 | Да | |
Стальные швеллеры C9 x 13,4 | 230 x 20 | ,233 | 2,433 | Да | |
C9 x 15,0 Стальные швеллеры | 230 x 22 | . 285 | 2.485 | Нет | |
Стальные швеллеры C9 x 20,0 | 230 x 30 | ,448 | 2,648 | Нет | |
C10 x 15,3 Стальные швеллеры | 250 x 15.3 | .240 | 2.600 | Да | |
C10 x 20,0 Стальные швеллеры | 250 x 30 | .379 | 2,739 | Да | |
C10 x 25,0 Стальные швеллеры | 250 x 37 | .526 | 2.886 | Нет | |
C10 x 30,0 Стальные швеллеры | 250 x 45 | .673 | 3,033 | Нет | |
C12 x 20.7 стальных швеллеров | 310 x 31 | .282 | 2,942 | Да | |
C12 x 25,0 Стальные швеллеры | 310 x 37 | .387 | 3,047 | Нет | |
C12 x 30,0 Стальные швеллеры | 310 x 45 | .510 | 3,170 | Нет | |
C15 x 33,9 Стальные швеллеры | 380 x 50 | .400 | 3.400 | Нет | |
C15 x 40.0 Стальные швеллеры | 380 x 60 | .520 | 3,520 | Нет | |
C15 x 50,0 Стальные швеллеры | 380 x 74 | .716 | 3,716 | Нет | |
MC 3 Стальные швеллеры x 7,1 | .312 | 1,938 | Нет | ||
MC 4 x 13,8 Стальные швеллеры | .500 | 2,500 | Нет | ||
MC 6 x 12.0 Стальные швеллеры | 150 x 17,9 | .310 | 2.497 | № | |
MC 6 x 15,1 Стальные швеллеры | 150 x 22,5 | .316 | 2.941 | № | |
MC 6 x 15,3 стальные швеллеры | .340 | 3,500 | № | ||
MC 6 x 16,3 стальные швеллеры | 150 x 24,3 | .375 | 3.000 | № | |
MC 6 x 18.0 Стальные швеллеры | 150 x 26,8 | .379 | 3,504 | Нет | |
MC 7 x 19,1 Стальные швеллеры | 180 x 28,4 | .352 | 3,452 | Нет | |
MC Стальные швеллеры 7 x 22,7 | 180 x 33,8 | .503 | 3,603 | Нет | |
MC 8 x 8,5 Стальные швеллеры | 200 x 12,6 | .180 | 1,875 | Да | |
MC 8 x 18.7 стальных швеллеров | 200 x 27,8 | .353 | 2,978 | № | |
MC 8 x 20,0 стальных швеллеров | 200 x 29,8 | .400 | 3,025 | № | |
MC Стальные швеллеры 8 x 21,4 | 200 x 31,8 | .375 | 3,450 | Нет | |
MC 8 x 22,8 Стальные швеллеры | 200 x 33,9 | .427 | 3,502 | Нет | |
MC 9 x 23.9 стальных швеллеров | 230 x 35,6 | .400 | 3,450 | № | |
MC 9 x 25,4 стальных швеллеров | 230 x 37,8 | .450 | 3.500 | № | |
MC Стальные швеллеры 10 x 6,5 | .152 | 1,127 | Нет | ||
MC 10 x 8,4 Стальные швеллеры | 250 x 12,5 | .170 | 1,500 | Да | |
MC 10 x 22.0 Стальные швеллеры | 250 x 33 | .312 | 3,315 | Нет | |
MC 10 x 25,0 Стальные швеллеры | 250 x 37 | .380 | 3,405 | Нет | |
MC Стальные швеллеры 10 x 28,5 | 250 x 42,4 | .425 | 3,950 | Нет | |
MC 10 x 33,6 Стальные швеллеры | 250 x 50 | .575 | 4,100 | Нет | |
MC 10 x 41.1 Стальные швеллеры | 250 x 61,2 | .796 | 4,321 | Нет | |
MC 12 x 10,6 Стальные швеллеры | 310 x 15,8 | .190 | 1,500 | Да | |
MC Стальные швеллеры 12 x 31,0 | 310 x 46 | .370 | 3,670 | Нет | |
MC 12 x 35,0 Стальные швеллеры | 310 x 52 | .467 | 3,767 | Нет | |
MC 12 х 40.0 Стальные швеллеры | 310 x 60 | .590 | 3,890 | Нет | |
MC 12 x 45,0 Стальные швеллеры | 310 x 67 | .712 | 4,012 | Нет | |
MC 12 x 50,0 Стальные швеллеры | 310 x 74 | .835 | 4,135 | Нет | |
MC 13 x 31,8 Стальные швеллеры | 330 x 47,3 | 3/8 | 4.000 | Нет | |
MC 13 x 50. |
