Вес уголка 100х100х8 и других толщин, а также прочие характеристики. Вес стального уголка
Вес стального уголка. Тероетический вес стального уголка прокатного равнополочного (ГОСТ 8509-93)Вес стального уголка | Тултек — прокат, трубопроводная арматура, метизы
Вес стального уголка
Размеры и вес стального уголка прокатного равнополочного (ГОСТ 8509-93)
Размер, мм | Вес, кг/м | ||
a | b | s | |
20 | 20 | 3 | 0.89 |
20 | 20 | 4 | 1.15 |
25 | 25 | 3 | 1.12 |
25 | 25 | 4 | 1.46 |
28 | 28 | 3 | 1.27 |
30 | 30 | 3 | 1.36 |
30 | 30 | 4 | 1.78 |
32 | 32 | 3 | 1.46 |
32 | 32 | 4 | 1.91 |
35 | 35 | 3 | 1.60 |
35 | 35 | 4 | 2.10 |
40 | 40 | 3 | 1,85 |
40 | 40 | 4 | 2,42 |
45 | 45 | 3 | 2,08 |
45 | 45 | 4 | 2,73 |
45 | 45 | 5 | 3,37 |
50 | 50 | 3 | 2,32 |
50 | 50 | 4 | 3,05 |
50 | 50 | 5 | 3,77 |
50 | 50 | 6 | 4,47 |
56 | 56 | 4 | 3,44 |
63 | 63 | 4 | 3,90 |
63 | 63 | 5 | 4,81 |
63 | 63 | 6 | 5,72 |
70 | 70 | 4,5 | 4,87 |
70 | 70 | 5 | 5,38 |
70 | 70 | 6 | 6,39 |
70 | 70 | 7 | 7,39 |
70 | 70 | 8 | 8,37 |
75 | 75 | 5 | 5,80 |
75 | 75 | 6 | 6,89 |
75 | 75 | 7 | 7,96 |
75 | 75 | 8 | 9,02 |
75 | 75 | 9 | 10,07 |
80 | 80 | 5,5 | 6,78 |
80 | 80 | 6 | 7,36 |
80 | 80 | 7 | 8,51 |
80 | 80 | 8 | 9,65 |
90 | 90 | 6 | 8,33 |
90 | 90 | 7 | 9,64 |
90 | 90 | 8 | 10,93 |
pellete.ru
Стальной уголок 75х75х6: вес 1 метра (таблица).
Уголок стальной как особый вид металлопроката фактически применим во всех промышленных отраслях, строительстве и народном хозяйстве. Очень часто материал применяется при строительстве каркасных сооружений различного типа и назначения, начиная от каркасов для монолитных железобетонных конструкций и заканчивая строительством каркасных высотных конструкций (мачты, опоры ЛЭП, вышки сотовой связи).
В машиностроительной отрасли уголок 75х75х6 также играет немаловажную роль. Его использование позволяет создавать усиленные каркасы машин и механизмов (каркасы станков, станин,каркасы вагонов и т.д.).
Какой вес уголка 75х75х6?
- Масса 1 метра равна: 6.89 кг.
Профиль с полочкой семьдесят пять миллиметров не так востребован в частном строительстве, как, допустим, 63-й. Тем не менее, он встречается. Поэтому необходимо знать вес 1 метра уголка 75 75 6.
Вообще говоря, (масса) любого уголка (как равнополочного, так и неравнополочного) в теории рассчитывается по следующей формуле:
Понятное дело, что никто на практике не заморачивается с плотностью материала, радиусами и прочим. Тем более, что давно существуют справочные таблицы, ориентированные на ГОСТ 8509-93. Из таблицы и возьмем нужное нам значение.
Таблица веса всех размеров:
Размеры уголка, мм | Ширина полки А, мм | Толщина стенки t, мм | Вес 1 метра, кг | Метров в 1 тонне | Допустимые отклонения веса, % | |
Повыш. точности | Обычной | |||||
20х20х3 | 20 | 3 | 0,89 | 1123,6 | ± 1,25 | ± 1,50 |
20х20х4 | 20 | 4 | 1,15 | 869,57 | ± 1,25 | ± 1,50 |
25х25х3 | 25 | 3 | 1,12 | 892,86 | ± 1,25 | ± 1,50 |
25х25х4 | 25 | 4 | 1,46 | 684,93 | ± 1,25 | ± 1,50 |
28х28х3 | 28 | 3 | 1,27 | 787,4 | ± 1,25 | ± 1,50 |
32х32х3 | 32 | 3 | 1,46 | 684,93 | ± 1,25 | ± 1,50 |
32х32х4 | 32 | 4 | 1,91 | 523,56 | ± 1,25 | ± 1,50 |
35х35х3 | 35 | 3 | 1,6 | 625 | ± 1,25 | ± 1,50 |
35х35х4 | 35 | 4 | 2,1 | 476,19 | ± 1,25 | ± 1,50 |
40х40х3 | 40 | 3 | 1,85 | 540,54 | ± 1,25 | ± 1,50 |
40х40х4 | 40 | 4 | 2,42 | 413,22 | ± 1,25 | ± 1,50 |
40х40х5 | 40 | 5 | 2,98 | 335,57 | ± 1,25 | ± 1,50 |
45х45х3 | 45 | 3 | 2,08 | 480,77 | ± 1,25 | ± 1,50 |
45х45х4 | 45 | 4 | 2,73 | 366,3 | ± 1,25 | ± 1,50 |
45х45х5 | 45 | 5 | 3,37 | 296,74 | ± 1,50 | ± 2,00 |
50х50х3 | 50 | 3 | 2,32 | 431,03 | ± 1,50 | ± 2,00 |
50х50х4 | 50 | 4 | 3,05 | 327,87 | ± 1,50 | ± 2,00 |
50х50х5 | 50 | 5 | 3,77 | 265,25 | ± 1,50 | ± 2,00 |
56х56х4 | 56 | 4 | 3,44 | 290,7 | ± 1,50 | ± 2,00 |
56х56х5 | 56 | 5 | 4,25 | 235,29 | ± 1,50 | ± 2,00 |
63х63х4 | 63 | 4 | 3,91 | 255,75 | ± 1,50 | ± 2,00 |
63х63х5 | 63 | 5 | 4,81 | 207,9 | ± 1,50 | ± 2,00 |
63х63х6 | 63 | 6 | 5,72 | 174,83 | ± 1,50 | ± 2,00 |
70х70х5 | 70 | 5 | 5,83 | 185,87 | ± 1,50 | ± 2,00 |
70х70х6 | 70 | 6 | 6,39 | 156,49 | ± 1,50 | ± 2,00 |
70х70х7 | 70 | 7 | 7,39 | 135,32 | ± 1,50 | ± 2,00 |
70х70х8 | 70 | 8 | 8,37 | 119,47 | ± 1,50 | ± 2,00 |
75х75х5 | 75 | 5 | 5,8 | 172,41 | ± 1,50 | ± 2,00 |
75х75х6 | 75 | 6 | 6,89 | 145,14 | ± 1,50 | ± 2,00 |
75х75х7 | 75 | 7 | 7,96 | 125,63 | ± 1,50 | ± 2,00 |
75х75х8 | 75 | 8 | 9,02 | 110,86 | ± 1,50 | ± 2,00 |
75х75х9 | 75 | 9 | 10,07 | 99,3 | ± 1,50 | ± 2,00 |
80х80х6 | 80 | 6 | 7,36 | 135,87 | ± 1,50 | ± 2,00 |
80х80х7 | 80 | 7 | 8,51 | 117,51 | ± 1,50 | ± 2,00 |
80х80х8 | 80 | 8 | 9,65 | 103,63 | ± 1,50 | ± 2,00 |
90х90х6 | 90 | 6 | 8,33 | 120,05 | ± 1,50 | ± 2,00 |
90х90х7 | 90 | 7 | 9,64 | 103,73 | ± 1,50 | ± 2,00 |
90х90х8 | 90 | 8 | 10,93 | 91,49 | ± 2,00 | ± 2,50 |
90х90х9 | 90 | 9 | 12,2 | 81,97 | ± 2,00 | ± 2,50 |
100х100х6.5 | 100 | 6,5 | 10,06 | 99,4 | ± 2,00 | ± 2,50 |
100х100х7 | 100 | 7 | 10,76 | 92,68 | ± 2,00 | ± 2,50 |
100х100х8 | 100 | 8 | 12,25 | 81,63 | ± 2,00 | ± 2,50 |
100х100х10 | 100 | 10 | 15,1 | 66,23 | ± 2,00 | ± 2,50 |
100х100х12 | 100 | 12 | 17,9 | 55,87 | ± 2,00 | ± 2,50 |
100х100х14 | 100 | 14 | 20,63 | 48,47 | ± 2,00 | ± 2,50 |
100х100х16 | 100 | 16 | 23,3 | 42,92 | ± 2,00 | ± 2,50 |
110х110х8 | 110 | 8 | 13,5 | 74,07 | ± 2,00 | ± 2,50 |
125х125х8 | 125 | 8 | 15,46 | 64,68 | ± 2,00 | ± 2,50 |
125х125х9 | 125 | 9 | 17,3 | 57,8 | ± 2,00 | ± 2,50 |
125х125х10 | 125 | 10 | 19,1 | 52,36 | ± 2,00 | ± 2,50 |
125х125х12 | 125 | 12 | 22,68 | 44,09 | ± 2,00 | ± 2,50 |
125х125х14 | 125 | 14 | 26,2 | 38,17 | ± 2,00 | ± 2,50 |
125х125х16 | 125 | 16 | 29,65 | 33,73 | ± 2,50 | ± 3,00 |
140х140х9 | 140 | 9 | 19,41 | 51,52 | ± 2,50 | ± 3,00 |
140х140х10 | 140 | 10 | 21,45 | 46,62 | ± 2,50 | ± 3,00 |
140х140х12 | 140 | 12 | 25,5 | 39,22 | ± 2,50 | ± 3,00 |
160х160х10 | 160 | 10 | 24,67 | 40,54 | ± 2,50 | ± 3,00 |
160х160х11 | 160 | 11 | 27,02 | 37,01 | ± 2,50 | ± 3,00 |
160х160х12 | 160 | 12 | 28,35 | 35,27 | ± 2,50 | ± 3,00 |
160х160х14 | 160 | 14 | 22,97 | 29,44 | ± 2,50 | ± 3,00 |
160х160х16 | 160 | 16 | 38,52 | 25,96 | ± 2,50 | ± 3,00 |
160х160х18 | 160 | 18 | 43,01 | 23,25 | ± 2,50 | ± 3,00 |
160х160х20 | 160 | 20 | 47,44 | 21,08 | ± 2,50 | ± 3,00 |
180х180х11 | 180 | 11 | 30,1 | 32,79 | ± 2,50 | ± 3,00 |
180х180х12 | 180 | 12 | 33,1 | 30,21 | ± 2,50 | ± 3,00 |
200х200х12 | 200 | 12 | 37 | 27,03 | ± 2,50 | ± 3,00 |
Все параметры в таблице выведены в соответствии с ГОСТом.

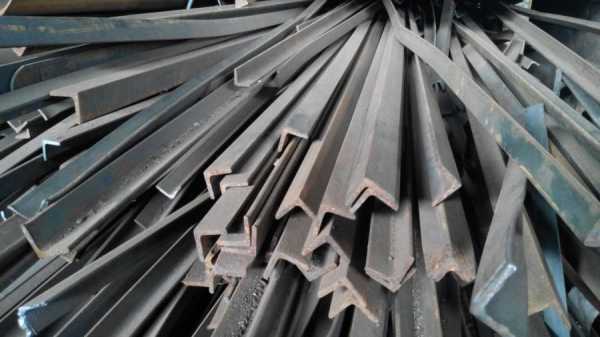

Сортамент стальных уголков.
Данные товары в зависимости от длины сторон делятся на:
- Равнополочные (когда обе стороны профиля имеют одинаковые размеры),
- Неравнополочные (когда одна сторона короче).
Оба вида активно используются во время строительных работ. Их применяют для надежного укрепления металлических и железобетонных конструкций, а также в качестве элемента жесткой арматуры. Расчет требуемого количества изделий осуществляется с помощью специального калькулятора, исходя из массы конструкций и табличных данных.
Уголки из металла активно используются во время укрепления несущих элементов переходов, всевозможных зданий и проемов. Товары отличаются небольшим весом и удобны в эксплуатации, что делает их очень популярными и востребованными.
domstrousam.ru
Уголок 75х75х5: вес 1 метра (таблица).
Уголок стальной горячекатаный равнополочный 75х75х5 — произведен в соответствие с ГОСТ 8509-93 (методом горячей прокатки) из рядовой углеродистой стали 3. Продукция обычно упакована в пачки весом от 3 до 7 тонн.
Профиль с полочкой семьдесят пять миллиметров не так востребован в частном строительстве, как, допустим, 63-й. Тем не менее, он встречается. Поэтому необходимо знать вес уголка 75х75х5. Далее в статье будет выведена необходимая информация, а так же таблица всех размеров.
Сколько весит уголок 75 75 на 5?
- Его значение — 5,8 кг/м.
- Количество метров в 1 тонне – 173.
Проблема, однако, в том, что помимо с толщиной полки 5 (мм) существуют и иные модификации проката 75х75 – с толщиной полочки 6, 7, 8 и даже 9 миллиметров. И если последние три встречаются не так часто, то уголок 6 широко востребован. Вес 1 метра такого профиля составляет 6,89 кг.
Таблица параметров всех размеров:
Размеры уголка, мм | Ширина полки А, мм | Толщина стенки t, мм | Вес 1 метра, кг | Метров в 1 тонне | Допустимые отклонения веса, % | |
Повыш. точности | Обычной | |||||
20х20х3 | 20 | 3 | 0,89 | 1123,6 | ± 1,25 | ± 1,50 |
20х20х4 | 20 | 4 | 1,15 | 869,57 | ± 1,25 | ± 1,50 |
25х25х3 | 25 | 3 | 1,12 | 892,86 | ± 1,25 | ± 1,50 |
25х25х4 | 25 | 4 | 1,46 | 684,93 | ± 1,25 | ± 1,50 |
28х28х3 | 28 | 3 | 1,27 | 787,4 | ± 1,25 | ± 1,50 |
32х32х3 | 32 | 3 | 1,46 | 684,93 | ± 1,25 | ± 1,50 |
32х32х4 | 32 | 4 | 1,91 | 523,56 | ± 1,25 | ± 1,50 |
35х35х3 | 35 | 3 | 1,6 | 625 | ± 1,25 | ± 1,50 |
35х35х4 | 35 | 4 | 2,1 | 476,19 | ± 1,25 | ± 1,50 |
40х40х3 | 40 | 3 | 1,85 | 540,54 | ± 1,25 | ± 1,50 |
40х40х4 | 40 | 4 | 2,42 | 413,22 | ± 1,25 | ± 1,50 |
40х40х5 | 40 | 5 | 2,98 | 335,57 | ± 1,25 | ± 1,50 |
45х45х3 | 45 | 3 | 2,08 | 480,77 | ± 1,25 | ± 1,50 |
45х45х4 | 45 | 4 | 2,73 | 366,3 | ± 1,25 | ± 1,50 |
45х45х5 | 45 | 5 | 3,37 | 296,74 | ± 1,50 | ± 2,00 |
50х50х3 | 50 | 3 | 2,32 | 431,03 | ± 1,50 | ± 2,00 |
50х50х4 | 50 | 4 | 3,05 | 327,87 | ± 1,50 | ± 2,00 |
50х50х5 | 50 | 5 | 3,77 | 265,25 | ± 1,50 | ± 2,00 |
56х56х4 | 56 | 4 | 3,44 | 290,7 | ± 1,50 | ± 2,00 |
56х56х5 | 56 | 5 | 4,25 | 235,29 | ± 1,50 | ± 2,00 |
63х63х4 | 63 | 4 | 3,91 | 255,75 | ± 1,50 | ± 2,00 |
63х63х5 | 63 | 5 | 4,81 | 207,9 | ± 1,50 | ± 2,00 |
63х63х6 | 63 | 6 | 5,72 | 174,83 | ± 1,50 | ± 2,00 |
70х70х5 | 70 | 5 | 5,83 | 185,87 | ± 1,50 | ± 2,00 |
70х70х6 | 70 | 6 | 6,39 | 156,49 | ± 1,50 | ± 2,00 |
70х70х7 | 70 | 7 | 7,39 | 135,32 | ± 1,50 | ± 2,00 |
70х70х8 | 70 | 8 | 8,37 | 119,47 | ± 1,50 | ± 2,00 |
75х75х5 | 75 | 5 | 5,8 | 172,41 | ± 1,50 | ± 2,00 |
75х75х6 | 75 | 6 | 6,89 | 145,14 | ± 1,50 | ± 2,00 |
75х75х7 | 75 | 7 | 7,96 | 125,63 | ± 1,50 | ± 2,00 |
75х75х8 | 75 | 8 | 9,02 | 110,86 | ± 1,50 | ± 2,00 |
75х75х9 | 75 | 9 | 10,07 | 99,3 | ± 1,50 | ± 2,00 |
80х80х6 | 80 | 6 | 7,36 | 135,87 | ± 1,50 | ± 2,00 |
80х80х7 | 80 | 7 | 8,51 | 117,51 | ± 1,50 | ± 2,00 |
80х80х8 | 80 | 8 | 9,65 | 103,63 | ± 1,50 | ± 2,00 |
90х90х6 | 90 | 6 | 8,33 | 120,05 | ± 1,50 | ± 2,00 |
90х90х7 | 90 | 7 | 9,64 | 103,73 | ± 1,50 | ± 2,00 |
90х90х8 | 90 | 8 | 10,93 | 91,49 | ± 2,00 | ± 2,50 |
90х90х9 | 90 | 9 | 12,2 | 81,97 | ± 2,00 | ± 2,50 |
100х100х6.5 | 100 | 6,5 | 10,06 | 99,4 | ± 2,00 | ± 2,50 |
100х100х7 | 100 | 7 | 10,76 | 92,68 | ± 2,00 | ± 2,50 |
100х100х8 | 100 | 8 | 12,25 | 81,63 | ± 2,00 | ± 2,50 |
100х100х10 | 100 | 10 | 15,1 | 66,23 | ± 2,00 | ± 2,50 |
100х100х12 | 100 | 12 | 17,9 | 55,87 | ± 2,00 | ± 2,50 |
100х100х14 | 100 | 14 | 20,63 | 48,47 | ± 2,00 | ± 2,50 |
100х100х16 | 100 | 16 | 23,3 | 42,92 | ± 2,00 | ± 2,50 |
110х110х8 | 110 | 8 | 13,5 | 74,07 | ± 2,00 | ± 2,50 |
125х125х8 | 125 | 8 | 15,46 | 64,68 | ± 2,00 | ± 2,50 |
125х125х9 | 125 | 9 | 17,3 | 57,8 | ± 2,00 | ± 2,50 |
125х125х10 | 125 | 10 | 19,1 | 52,36 | ± 2,00 | ± 2,50 |
125х125х12 | 125 | 12 | 22,68 | 44,09 | ± 2,00 | ± 2,50 |
125х125х14 | 125 | 14 | 26,2 | 38,17 | ± 2,00 | ± 2,50 |
125х125х16 | 125 | 16 | 29,65 | 33,73 | ± 2,50 | ± 3,00 |
140х140х9 | 140 | 9 | 19,41 | 51,52 | ± 2,50 | ± 3,00 |
140х140х10 | 140 | 10 | 21,45 | 46,62 | ± 2,50 | ± 3,00 |
140х140х12 | 140 | 12 | 25,5 | 39,22 | ± 2,50 | ± 3,00 |
160х160х10 | 160 | 10 | 24,67 | 40,54 | ± 2,50 | ± 3,00 |
160х160х11 | 160 | 11 | 27,02 | 37,01 | ± 2,50 | ± 3,00 |
160х160х12 | 160 | 12 | 28,35 | 35,27 | ± 2,50 | ± 3,00 |
160х160х14 | 160 | 14 | 22,97 | 29,44 | ± 2,50 | ± 3,00 |
160х160х16 | 160 | 16 | 38,52 | 25,96 | ± 2,50 | ± 3,00 |
160х160х18 | 160 | 18 | 43,01 | 23,25 | ± 2,50 | ± 3,00 |
160х160х20 | 160 | 20 | 47,44 | 21,08 | ± 2,50 | ± 3,00 |
180х180х11 | 180 | 11 | 30,1 | 32,79 | ± 2,50 | ± 3,00 |
180х180х12 | 180 | 12 | 33,1 | 30,21 | ± 2,50 | ± 3,00 |
200х200х12 | 200 | 12 | 37 | 27,03 | ± 2,50 | ± 3,00 |
В таблице указаны все параметры согласно ГОСТу.
Производство.
Качество уголка контролирует производитель во время изготовления, прокат проверяется через каждые 400-500 тонн. Предельные размеры регулируются ГОСТом 8509-93, длина проката составляет 4 12 метров, предельный прогиб составляет 0,4% длины, скручивание материала не допускается.
Изготавливается из конструкционных сталей С235, С245 и. т. д. Сталь С235 соответствует Ст3кп2, для строительных конструкций, без ограничений по методу сварки. Относительное удлинение при разрыве – 20-24%, предел кратковременной прочности – 195-235 МПа.
domstrousam.ru

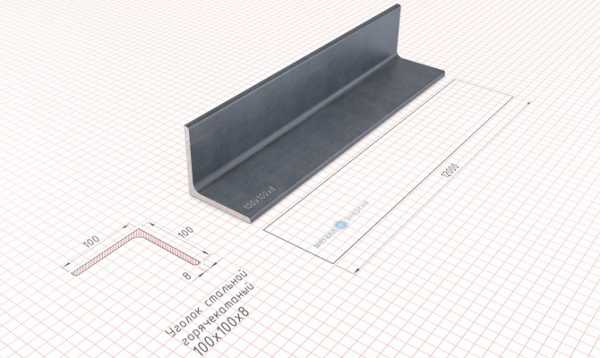

Вес уголка 100х100х8 и других толщин, характеристики уголков + Видео
1 Основные технические характеристики и способы производства
Уголок 100 – это сокращенное обозначение равнополочного углового проката 100×100. Как видно из его наименования, обе полки у него одинаковой ширины в 100 мм. Стандартный стальной равнополочный уголок этого типоразмера производят длиной 3–12 м. Изготавливают его двумя способами, в соответствии с чем делят на следующие виды:
- гнутые уголки – производимые из листового холодно- либо горячекатаного проката, который подвергают гибке на профилегибочном оборудовании;
- горячекатаные уголки.
Равнополочный угловой прокат 100×100
Рекомендуем ознакомиться
Требования к этим способам изготовления и характеристики готового уголка 100×100 (сортамент, параметры сечения, удельный вес, допустимые предельные отклонения от стандартных величин длины и прочих размеров, марка стали и другие) регламентируются соответствующими ГОСТами. Их тоже два: для гнутого проката – ГОСТ 19771-93, а горячекатаного – ГОСТ 8509-93.
Следует иметь в виду, что и в самих ГОСТах, и в других документах (сертификатах качества, складской и бухгалтерской отчетности, накладных на получение-отпуск и прочих) применяется также другое обозначение металлического уголка 100×100. Вместо “100×100” указывают номер, присвоенный в ГОСТе и соответствующий типоразмеру – № 10.
2 Сортамент горячекатаных и гнутых изделий 100×100
Горячекатаный равнополочный уголок 100 в соответствии с ГОСТом 8509-93 производят нескольких типоразмеров по толщине – с полками в 6,5; 7; 8; 10; 12; 14 и 16 мм. Согласно этому в зависимости от толщины он и обозначается:
- 100x100x6,5;
- 100x100x7;
- 100x100x8;
- 100x100x10;
- 100x100x12;
- 100x100x14;
- 100x100x16.
Требования к производству металлических изделий всех этих типоразмеров идентичны и поэтому большинство их параметров и технических характеристик одинаковы. Имеются в виду длины, радиус закругления угла между полками, точность изготовления, допуски по размерам и ряд других.
Гнутые металлические изделия 100×100 в соответствии с ГОСТом 19771 производят двух типов:
- из сталей, обладающих сопротивлением разрыву 47 кгс/мм2 (460 Н/мм2) либо меньше;
- из сталей, обладающих сопротивлением разрыву свыше 47 кгс/мм2 (460 Н/мм2).

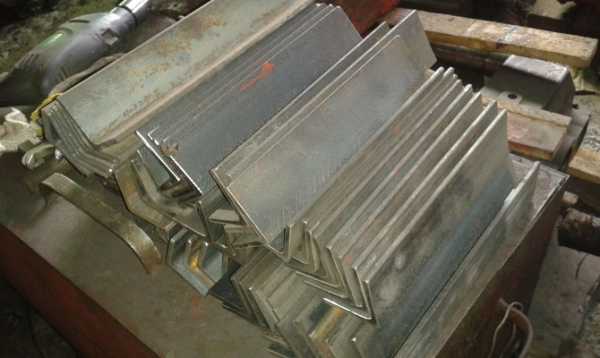

Гнутые металлические изделия из стали
Первый тип уголка изготавливается следующих типоразмеров по толщине и с радиусом закругления угла между полками:
- 100x100x4 с радиусом в 6 мм;
- 100x100x5 с радиусом в 7 мм;
- 100x100x6 с радиусом в 9 мм;
- 100x100x7 с радиусом в 9 мм.
У второго типа гнутого уголка следующие типоразмеры по толщине и соответствующие радиусы закругления:
- 100x100x4 – 10 мм;
- 100x100x5 – 10 мм;
- 100x100x6 – 14 мм.
Требования к изготовлению гнутого углового проката всех этих типоразмеров идентичны, также одинаковы у них длины, точность изготовления, допуски по размерам и ряд других характеристик.
3 Незначительные и весомые отличия уголков 100×100 с разной толщиной
В то же время из-за разной толщины полок у вышеперечисленных уголков имеются и другие (помимо толщины) отличия между собой. Главные из них: неодинаковая площадь сечения (поперечного) и различные расстояния от наружной поверхности полок до центра тяжести изделия. Тем не менее все эти параметры указаны в ГОСТе, так как они используются в конструкторской деятельности.
Однако имеются и весомые отличия, обусловленные неодинаковой толщиной металлического изделия 100×100. Их требуется учитывать всем потребителям независимо от того, как и для чего ими предполагается использовать уголок. Речь идет о разных весе и прочности.
Эти характеристики оказывают непосредственное влияние на возможность и целесообразность применения уголка 100×100 с той или иной толщиной при сборке или монтаже каких-либо металлических и других конструкций. А как следствие из этого – вес и прочность изделия определенной толщины влияют на его рыночную востребованность и потребительскую ценность.
Применение уголка при монтаже металлической конструкции
Чем толще уголок 100, тем он прочнее и может выдерживать более высокие напряжения и нагрузки. Соответственно, самое прочное изделие из вышеприведенных – 100x100x16. И, естественно, металлоконструкции из него будут наиболее надежными.
Чем больше толщина уголка, тем тяжелее он сам и конструкции, в которых он применяется.
Кроме того, так как цена на него изначально, как и на все виды металлопроката, устанавливается за единицу веса (кг или тонны), то и сумма затрат на приобретение нужного количества метров уголка будет весьма ощутимо меняться в зависимости от того, какая у него толщина полок. Очевидно, что при одинаковом закупаемом метраже изделия 100x100x16 обойдутся как минимум почти в три раза дороже, чем 100x100x6,5. Конечно, цену продавец может пересчитать как за 1 м, однако и в этом случае разница будет очевидна.
Изделия 100x100x16
Второй “побочный эффект” большего веса более толстых изделий – конструкции, в которых они используются, могут потребовать применения более прочных, а значит, тяжелых элементов, в первую очередь опорных, к которым крепится уголок. Также им требуется более прочный фундамент (основание). Это, безусловно, приведет к возрастанию общей стоимости конструкции или объекта.
Следует отметить, что при сопоставимых параметрах сечения прочность горячекатаных металлических уголков выше, чем у гнутых. Более мощным является второй тип гнутых уголков. Объясняется это главным образом использованием при производстве разных по прочности сталей и отчасти неодинаковой геометрией поперечного сечения.
4 Вес металлических изделий 100x100x8 и с другими типоразмерами
Определить вес уголка 100×100 для любого из вышеприведенных типоразмеров можно разными способами. Наиболее быстрый, простой и точный – с использованием таблиц соответствующих ГОСТов сортамента равнополочного углового проката. В них указаны теоретические величины удельной массы (веса 1 м).
Для горячекатаного металлического уголка эти значения надо искать в ГОСТе 8509. Согласно ему масса 1 м у изделий соответствующих типоразмеров:
- 10,06 кг – 100x100x6,5;
- 10,79 кг – 100x100x7;
- 12,25 кг – 100x100x8;
- 15,10 кг – 100x100x10;
- 17,90 кг – 100x100x12;
- 20,63 кг – 100x100x14;
- 23,30 кг – 100x100x16.
- 6,05 кг – 100x100x4;
- 7,49 кг – 100x100x5;
- 8,89 кг – 100x100x6;
- 10,31 кг – 100x100x7.
У уголков второго типа соответствующих типоразмеров:
- 6,00 кг – 100x100x4;
- 7,44 кг – 100x100x5;
- 8,89 кг – 100x100x6.
tutmet.ru
