Станки вертикально фрезерные с чпу: Вертикально-фрезерный станок с ЧПУ купить в Москве, цена

alexxlab | 23.03.2021 | 0 | Разное

Содержание

Фрезерный станок с чпу по металлу по доступной цене в Москве

Фрезерные станки и центры по низкой цене с доставкой по России

Наша компания поставляет фрезерные станки и обрабатывающие центры из Европы и Тайваня. Подшипники, шпиндели и системы управления производятся только в Японии, США и Европе.

Вы можете выбрать оборудование с подходящей производительностью и функционалом.

Основные технические характеристики фрезерных станкков с ЧПУ

Универсальные фрезерные станки работают с заготовками массой до 1500 кг на столе 1900 х 410 мм. Трехступенчатый инверторный двигатель мощностью до 11 кВт контролирует скорость вращения шпинделя. Перемещение происходит по трем координатам. Диапазон изменений скорости подачи от 10 до 4800 мм/м.

Горизонтально-фрезерные станки с ЧПУ подходят для обработки массивных сложных деталей массой до 10 000 кг, размер стола до 1800 х 2000 мм. Обработка происходит по 4 или 5 направлениям одновременно за счет перемещения стола, бабки, колонны и пиноли шпинделя.

Смена инструмента происходит автоматически из магазина емкостью до 90 шт. Общая мощность горизонтально фрезерного станка – 55-70 кВт.

Фрезерный станок с ЧПУ

Станины пятикоординатных обрабатывающих центров изготовлены из качественного цельнолитого материала Механит. С неподвижным столом обработка повышает точность в трех направлениях. Пятиосевая обработка возможна с наклонно-поворотным столом. Размер рабочего стола до 800 мм. Возможно применение магазина на 32 инструмента, с массой каждого до 25 кг. Повышенный до 1050 литров объем емкости с охлаждающей жидкостью сохраняет температуру в рабочей зоне стабильной на протяжении всей работы.

При работе с вертикальными фрезерными обрабатывающими центрами перемещение по всем линейным осям осуществляется за счет прецизионных направляющих опор качения или скольжения. Противовес оси Z гарантирует точность вертикального перемещения шпинделя.

Станки проходят заводскую лазерную калибровку, испытания на вибрацию и уровень шума.

Максимальная масса заготовки в 200 кг при размере стола 610 х 305. Скорость обработки в трех направлениях до 10000 мм/м. Общее потребление электроэнергии от 10 кВт.

Вертикально-фрезерный станок с ЧПУ SVM-105 — Компания «Ареал»

НаименованиеЕд.изм.Характеристика
  Размер рабочего столамм1200 x 500
  Размер T-образного пазамм18 x 5 x 100
  Перемещение по осям X / Y / Zмм1050 / 510 / 560
  Позиционированиемм0,005 / 300
  Повторяемостьмм± 0,003
  Мощность приводов по осям X / Y / ZкВтβ12 1,5/1,5/1,5
  Скорость быстрых подачм/мин36 x 36 x 30
  Скорость рабочих подачм/мин10
  Тип шпинделяРеменной приводBT-40
  Внешний диаметр подшипника шпинделямм150
  Мощность привода шпинделякВт.7,5/11
  Скорость вращения шпинделяоб/мин8000
  Расстояние от торца шпинделя до поверхности столамм150–710
  Расстояние от центра шпинделя до колонымм585
  Автоматическая система смены инструментаТип «рука», кол-во позиций24
  Максимальный диаметр смежного инструментамм80
  Максимальный вес инструментакг7
  Мощность привода насоса СОЖкВт1/2
  Требование к сжатому воздуху кг/см26
  Максимальный вес заготовкикг650
  Вес станка Неттокг5200
  Размер станкамм3060 х 2750 х 2560
  Общее энергопотреблениекВт15

Вертикально-фрезерные станки: устройство, описание, видео

Процесс фрезерования позволяет получать детали различной формы и размеров. Наиболее распространенным вариантом фрезерного станка по металлу можно назвать вариант исполнения, когда шпиндель расположен вертикально. Подобное оборудование стали называть вертикально-фрезерными станками.

Консольные вертикально-фрезерные станки изготавливают на базе горизонтально-фрезерных с небольшим изменением коробки скоростей и станины.

Вертикально-фрезерный станок

Этап развития станков до появления ЧПУ

Все станки можно разделить на две группы:

  1. Группа, в которой установка режимов работы, подача и другие действия проводятся человеком.
  2. Группа обрабатывающих станков по металлу, работа которых полностью или частично автоматизирована при помощи блока с числовым программным управлением.

Фрезерный станок с вертикально расположенным шпинделем без ЧПУ используются уже на протяжении нескольких десятилетий. Наиболее популярными стали следующие модели: 6Т12, 6М12П, 6Р12, 6Р12Б. Эти представители группы фрезерных станков были очень распространены в бывшем СССР. Только после того, как было доказано расчетами и на практике превосходство ЧПУ с экономической точки зрения и другим характеристикам, эти станки по металлу стали заменять новыми. Тем не менее, 6Р12 можно встретить практически на всех крупных машиностроительных заводах.

Если провести краткое описание характеристик этого оборудования, то можно выделить следующие их особенности:

  1. проводят обработку практически всех металлов и сплавов, в том числе и чугуна. по этому показателю ограничением является устойчивость используемого режущего инструмента к стиранию, разрушению при обработке с указанными режимами работы определенного типа материала.
  2. схожая конструкция: наличие фрезерной бабки, стола, салазок, шпинделя, станины.
  3. надежность и неприхотливость – качества, которые обусловили популярность указанных выше станков. на момент производства эти станки экспортировались во многие страны мира.
  4. при помощи них можно проводить фрезерование, сверление, растачивание. Кроме этого отметим появление механизма поворота головки на угол 45° относительно стола. Эта особенность позволила создавать элементы, которые расположены относительно плоскости основания под определенным углом.

Кинематическая схема консольно-фрезерного станка 6Н12

Отличительной особенностью оборудования можно назвать возможность использования определенных показателей характеристик обработки: величину подачи, скорость вращения инструмента и т.д. Кроме этого все модели отличаются размером стола. Этот показатель определяет возможность обработки заготовок определенных размеров и веса.

В расшифровке первая цифра означает группу фрезерных станков, следующая буква обозначает модернизацию основной модели, вторая по счету цифра подгруппу вертикально-фрезерных станков,  последняя цифра размер стола. Остальные характеристики можно найти в спецификации.

Консольные и бесконсольные модели

Основным отличием всех вертикально-фрезерных станков по металлу можно назвать наличие или отсутствие консоли. Практически все современные варианты исполнения с ЧПУ относятся к консольному типу. Однако ранее довольно популярными были бесконсольные станки по следующим причинам:

  1. Отсутствие консоли обуславливало то, что основанием для стола становился пол завода или бетонная плита.
  2. Использование в качестве основания для салазок пола или бетонной плиты приводило к значительному повышению жесткости конструкции, к ее удешевлению.
  3. Повышение жесткости конструкции обуславливало возможность обработки больших и тяжелых деталей.
Фрезерный станок консольного типа
Бесконсольный фрезерный станок

Однако по причине того, что основание стола не может учитываться в создаваемых программах обработки, точность обработки была значительно меньше, чем у моделей с консолями. Именно поэтому числовое программное управление крайне редко устанавливают на подобного типа станки.

Вертикально-фрезерные станки в эпохе информационных технологий

Принцип работы рассматриваемых фрезерных станков по металлу обуславливал малую подвижность шпиндельной бабки (это проводилось только в наладочных целях). Фрезерование плоских поверхностей проводится путем изменения положения стола с жестко закрепленной заготовкой относительно первоначальной координаты. Именно подобная особенность обуславливает малую точность обработки.

Всеми процессами, от установки режимов резания, до управления положения стола руководит фрезеровщик. Человеческий фактор определяет высокий процент брака по современным меркам, а также ухудшение производительности.

Затронув показатель производительности, отметим, что при конструировании станков несколько десятков лет назад не учитывалась возможность использования режущего инструмента, изготовленного из сверхтвердого материала, а также многие модели не имеют системы подачи СОЖ (смазывающе-охлаждающей жидкости). Поэтому при использовании подобных станков также нельзя повысить производительность.

Вертикально-фрезерные станки 6Т12, 6М12П, 6Р12, 6Р12Б изготавливались на заводах СССР. Уже на протяжении многих лет эти заводы прекратили свое существование, и рассматриваемые модели другие представители сферы станкостроения не выпускают из-за экономической невыгодности.

Современные вертикально-фрезерные станки

Несмотря на неоспоримое преимущество внедрения ЧПУ все же производят вертикально-фрезерные станки с механическим управлением, к примеру, JET JVM-836 TS. При их проектировании и производстве используется современное оборудование, что позволило добиться высокой точности позирования всех элементов конструкции, ее жесткости, а это благоприятно повлияло на показатель возможной точности, достигаемой при фрезеровании. Кроме этого практически все элементы конструкции стали работать от электрических приводов. Исключением можно назвать приводы подачи стола и шпинделя, которые ставят механического типа (однако проводится их дублирование электрическим приводом для возможности задания постоянной величины подачи).

Отдельное внимание заслуживают варианты исполнения с ЧПУ, к примеру, станок Haas TM-2. Применение современных технологий позволило сделать практически весь процесс автоматизированным (после ввода программы и закрепления заготовки, до ее снятия не требуется вмешательство оператора). Описание подобных фрезерных комплексов включает следующие характеристики:

  1. Работа на высоких скоростях вращения шпинделя, использование больших показателей подачи, движение шпинделя в двух плоскостях, высокая скорость позиционирования вместе с автоматизацией процесса позволяют получить высокоточные детали за минимальное время.
  2. Сложная система подачи СОЖ и удаление стружки из зоны резания.
  3. Максимальная защита окружающих.
  4. Возможность фрезерования по сложным траекториям.

Если рассматривать вопрос достоинств и недостатков, характеристики современных фрезерных станков по металлу при вертикальном расположении шпинделя, стоит указывать определенные модели, так как у них много различий и описание имеет различное содержание. Единственными их общими недостатками, которые присущи практически всем вариантам исполнения, можно считать высокую стоимость и малый гарантируемый срок эксплуатации, а при возникновении неполадок найти специалиста крайне сложно (при этом стоимость ремонта также может быть высокой).

В заключение отметим, что приведенный фрезерный станок по металлу в этом пункте, несмотря на свою сложную конструкцию, относится к вертикально-фрезерной группе, так шпиндель расположен в вертикальной плоскости. Стоимость этой модели около 50 000 $, она способно создавать готовые детали с одним перебазированием, то есть заготовка один раз должна быть перестановлена так, чтобы можно было обработать поверхность, которая при предыдущем этапе фрезерования была основанием.

6ДМ13Ф3 Вертикальные консольно-фрезерные станки с ЧПУ

6ДМ13Ф3 (гф2171с5) Вертикальные консольно-фрезерные станки с ЧПУ

Вертикальные консольно-фрезерные станки с ЧПУ модели 6ДМ13Ф3 предназначены для самых разнообразных сверлильных и фрезерных работ. Устройства отличаются универсальностью использования и высокой производительностью, что позволяет применять их в самых разных типах производства и производственных целях.

Особенности устройства

Станки 6ДМ13Ф3 прекрасно справляются с различными типами работ. Основные особенности устройства таковы:

  • Размер рабочей поверхности стола 400х1600 мм.
  • Большое количество режимов обработки.
  • Высокий уровень автоматизации, обусловленный наличием ЧПУ.
  • Возможность применения графической поддержки для более четкой обработки деталей.

Использовать станок модели 6ДМ13Ф3 можно для выполнения следующих работ:

  • Зенкерование.
  • Сверление.
  • Растачивание отверстий в материалах.

Материалы, с которыми работает станок, также достаточно разнообразны. Это металлы и их сплавы, а также пластмассы и прочее.

Главная особенность станка, по мнению профессионалов – это наличие серводвигателя с частотным бесступенчатым регулированием. Это позволяет создать надежную конструкцию с автоматизированным типом раздачи движения на управляемые оси.

Купить представленную модель фрезерного станка можно прямо на сайте завода дмитровских фрезерных станков по разумной цене. Дополнительно вы можете воспользоваться абсолютно бесплатной консультацией по любому вопросу, касающемуся оборудования, представленного в онлайн-каталоге завода. Наши специалисты не только предоставят нам нужную информацию, но и помогут с оперативным оформлением заказа.

Дмитров завод фрезерных станков гарантирует, что при сотрудничестве каждый клиент в обязательном порядке получает целый ряд приятных бонусов:

  • Приятная цена от производителя;
  • Качественный ремонт любой сложности;
  • Наличие комплектующих и деталей для модели любого станка, представленного на сайте завода.

Технические характеристики

Станок вертикально консольно-фрезерный 6ДМ13Ф3 с ЧПУ

Данные

Размеры рабочей поверхности стола по ГОСТ 165-81, мм

длина

ширина

1600

400

Количество Т- образных пазов

3

Ширина Т- образных пазов по ГОСТ 1574-75, мм

центральный

крайний

18Н8

18Н12

Расстояние между пазами по ГОСТ 6569-75, мм

100

Наибольшее перемещение стола, мм, не менее

продольное (ось Х)

поперечное (ось Y)

вертикальное (установочное)

1010

400

430

Наибольшее перемещение ползуна, мм, не менее (ось Z)

260

Скорость быстрого перемещения узлов

стола по оси Х, Y, мм/мин

ползуна по оси Z, мм/мин

7000

7000

Конец шпинделя с конусностью 7:24 по ГОСТ 24644-81

50

Количество частот вращения шпинделя

18

Пределы частот вращения шпинделя, об/мин

50…. 2500

Коэффициент ряда выходных частот вращения шпинделя

1,26

Электродвигатель главного движения, мощность, кВт

Переменного тока 11 кВт с бесступенчатым частотным регулированием в пределах 30%

Пределы подач стола, ползуна, мм/мин

3….6000

Допустимое усилие подачи, Н,

оси Х, Y

оси Z

15690

9806

Расстояние от оси шпиндели до вертикальных направляющих станины, мм

500

Расстояние от торца шпинделя до рабочей поверхности стола (рис. 1), мм

наибольшее

наименьшее

500

250

Предельная высота устанавливаемой заготовки над столом, мм

400

Предельные размеры обрабатываемых поверхностей (длина * ширина), мм

950*350

Наибольшая масса устанавливаемой заготовки (вместе с приспособлением), кг

400

Вылет инструмента от торца шпинделя, мм, не более

250

Количество одновременно управляемых координат

при круговой интерполяции

3-5

Дискретность задания перемещений, мм

0,005

Габаритные размеры станка (вместе с отдельно расположенными электрооборудованием), мм, не более

длина

ширина

высота

3660

4200

2850

Масса станка, кг, не более

– без отдельно расположенной станции управления и ЧПУ

– со станции управления и ЧПУ

5330

6500

Виды фрезерных станков, их отличия

Перед тем как купить фрезерный станок Proxxon, необходимо четко представлять все мелочи покупки и решить для себя, существенны ли они для вашей работы. От набора функций зависит и цена на фрезерный станок.

Фрезерные станки классифицируются так:

  • вертикально-фрезерные,
  • горизонтально-фрезерные,
  • сверлильно-фрезерные,
  • универсальные,
  • фрезерные с ЧПУ и без,
  • настольные с ЧПУ и без,
  • фрезерные обрабатывающие центры с ЧПУ,
  • широкоуниверсальные с ЧПУ.

Вертикальный фрезерный станок

Особенность этого станка – у него нет консоли, стол перемещают по направляющим станины. Благодаря этому у станка очень хорошая жесткость, которая нужна при высокоточной обработке. Однако есть модели, у которых есть консоль, но их покупаю реже.

А в основном, на этом виде фрезерного станка обрабатывают металлозаготовки при помощи: цилиндрических, фасонных, концевых, торцевых фрез. Возможно также сверление. Основное применение – это обработка горизонтальных и вертикальных плоскостей, углов, пазов, рамок, из цветного металла и других сплавов.

Горизонтальный фрезерный станок

Этот тип станка имеет шпиндель горизонтального расположения. Благодаря этому главная его особенность – это возможность перемещать стол, как параллельно оси шпинделя, так и перпендикулярно. Все рабочие узлы расположены на станине, где закреплен и шпиндельный узел и коробка скоростей. А вот что касается коробки передач, то она находится на консоли и перемещается по вертикальным направляющим.

Применение: в основном для небольших заготовок и деталей (горизонтальные, винтовые, вертикальные, фасонные, в том числе и пазы, углы). Основные работы выполняются при помощи: цилиндрических, концевых, дисковых, угловых, фасонных, торцевых фрез.

Важно отметить! Работы с винтовым движением или требующие разделения проводятся только с помощью дополнительного оборудования!

Сверлильно-фрезерные станки

Этот тип фрезерного станка по металлу очень хорош в обработке наклонных, горизонтальных, вертикальных плоскостей. Плюс ко всему, можно работать с пазами крупногабаритных заготовок, а сверлильно-фрезерная головка позволяет обрабатывать наклонные поверхности и сверление под углом. Эта головка оборудована реверсным циклом.

Универсальный фрезерный станок

Конструкция этого оборудования такая: шпиндельный узел и коробка скоростей внутри станины, рядом с основными узлами; по консольным направляющим передвигаются салазки с поворотником; на нем располагается стол, который, в свою очередь, под разными углами относительно оси самого шпинделя перемещается по горизонтали; консоль двигается по вертикали.

На этом станке изготавливают детали фрезерованием. Особенность в том, что к общему набору функций добавлена возможность делать спирали, модели штампов.

Настольные фрезерные станки с ЧПУ и без

Самый распространенный тип оборудования. Особенно те, что без ЧПУ, поскольку цена фрезерных станков с ЧПУ несколько выше. А в школах, ПТУ, автосервисах, мастерских по мелкому ремонту предпочитают работать по старинке, без числового программного управления. Тогда идеально подойдет высокоточный микрофрезерный станок Proxxon MF 70. Набор функций у таких станков стандартный: нарезание резьбы, сверление отверстий, фрезерование всеми видами фрез. При правильной установке жесткость очень хорошая.

Если же вы решили купить фрезерный станок с ЧПУ, то главным преимуществом являются приводы под управлением контроллеров, которые подключаются к IBM PC любого компьютера. Фрезерный станок с ЧПУ по дереву отличается особенной точностью, но когда покупаете оборудование исключительно для работ по дереву, то обращайте внимание на применение, указанное в паспорте.

Вертикально-фрезерные станки являются одними из самых популярных установок в металлообрабатывающей промышленности

Вертикально-фрезерные станки являются одними из самых популярных установок в металлообрабатывающей промышленности. Производство, где необходима обработка металла или других твердых материалов, просто не может обойтись без установки такого типа. Благодаря качественному фрезерованию на вертикально-фрезерных аппаратах заготовка получает необходимую обработку, которая значительно ускоряет доводку каждой детали.

Помимо высоких качественных показателей вертикально-фрезерные станки могут похвастаться своей экономичностью. Несмотря на высокую стоимость станка, установка способна окупить себя в течение короткого периода времени после приобретения.

При обработке металлическая заготовка проходит три стадии:

  • заготовительная операция;
  • фрезеровочная операция;
  • доводочная операция.

Из всех этих операций самым затратным считается заключительный этап. Именно здесь конечный результат зависит от опыта и квалификации мастера, кроме того доводка занимает достаточно много времени. Применение вертикально-фрезерного агрегата на первых двух этапах во многом упрощает производственный процесс и позволяет сократить или увеличить время последнего этапа обработки по необходимости.

Особой точностью и качеством отличаются вертикально-фрезерные станки с ЧПУ. Такие установки обладают сверхточностью и способны работать даже с самыми сложными деталями по необходимой сертификации.

Устройство вертикально-фрезерного станка

Фрезерование по металлу требует определенных показателей прочности. Именно поэтому вертикально-фрезерные установки оснащаются мощными приводами и фрезами, изготовленными из сверхпрочных материалов. Основными узлами фрезерного станка являются:

  • станина. Это конструкция выполняет несущую функцию. К ней крепятся все рабочие элементы агрегата, поэтому она должна быть очень надежной;
  • шпиндель. Данный инструмент крепится наверху станины. Вращение шпинделя происходит в вертикальной проекции;
  • ось шпинделя, которая может поворачиваться под необходимым углом к детали;
  • стол, на котором закрепляется заготовка;
  • направляющие. Данный узел необходим для движения детали вдоль консоли;
  • консоль. Консоль двигается по направляющим, тем самым перемещая стол с заготовкой;
  • коробка передач, способная изменять скорость подачи, а также направление.

Необходимо заметить, что такой узел как консоль не является обязательным в конструкции вертикально-фрезерного станка. Именно поэтому выделяются два вида станков – консольные и бесконсольные. В настоящее время консольные агрегаты являются более распространенными по сравнению с бесконсольными аналогами. Консольная установка является лучше сбалансированной, может сообщить большую жесткость обработки, а также повышенную точность работы.

Основной рабочий узел вертикально-фрезерного станка – это фреза, изготовленная из быстрорежущей высокопрочной стали. На сегодняшний день также применяются составные фрезы. Пластинки в таком элементе будут вставляться в корпус, а не свариваться с ним.

Вертикально-фрезерный станок с числовым программным управлением

Вертикально-фрезерные станки обладают большим достоинством – управление таким агрегатом не создает сложностей. Однако существуют модели вертикально-фрезерных установок, оснащенных ЧПУ. Для работы с такими установками необходимо иметь определенную квалификацию, которая позволит правильно программировать агрегат.

Вертикально-фрезерные станки используются на массовых и многосерийных производствах деталей. Данные агрегаты способны работать даже с самыми сложными заготовками, что делает их незаменимыми во многих сферах промышленности.

Современные вертикально-фрезерные установки, кроме того, отличаются своей компактностью. Это позволяет устанавливать данные агрегаты в уже скомпонованную производственную линию. Они прекрасно справляются с поставленными задачами, обладают высокой точностью и производительностью.

В плане конструкции вертикально-фрезерные станки с ЧПУ мало чем отличаются от аналогичных установок без числового программного управления. Они имеют те же узлы, коробки и остальные механизмы. При этом, данный вид агрегатов обладает большей автоматизированностью и не нуждается в постоянном вмешательстве со стороны человека.

Повышенная скорость работы – также важное достоинство аппарата с ЧПУ. При работе станок быстро осуществляет замену фрез и фрезерование сложных изделий благодаря специально сконструированной коробке передач. За один рабочий цикл агрегат способен осуществлять несколько рабочих операций.

Данные особенности вертикально-фрезерных станков с ЧПУ делают их востребованными.

Также немаловажным достоинством вертикально-фрезерного станка с ЧПУ является возможность оснастки агрегата дополнительным оборудованием. Для большей производительности своего производства Вы можете вмонтировать коробки передач с большей эффективностью, дополнительные узлы и приспособления. Таким образом, Вы расширите технические возможности своей установки до необходимых Вам размеров.

Внимание! Изображения товара, приведенные на сайте metall.dukon.ru, включая цвет, размер, могут отличаться от реального внешнего вида товара. Возможны изменения конструкций, технических характеристик, внешнего вида, комплектации товара, не ухудшающие его потребительских качеств, без предварительного уведомления потребителя. В случае любых сомнений перед покупкой уточняйте технические характеристики и комплектацию на официальном сайте производителя, а также у менеджеров отдела продаж. Внешний вид, наличие необходимых характеристик и комплектации проверяйте в момент получения товара.
Окончательная цена может отличаться от цен, указанных на сайте.


Bomar, Ingro, BDS Maschinen, Haco и др.

Вертикально Фрезерный Станок С Чпу коды ТН ВЭД (2020): 8459390000, 845961900, 8457109008

Станки металлообрабатывающие вертикально-фрезерные с числовым программным управлением (ЧПУ) 8459390000
Станки металлообрабатывающие: вертикально-фрезерный станок с ЧПУ 845961900
Станки металлообрабатывающие: вертикально-фрезерный обрабатывающий центр с ЧПУ 8457109008
Станки металлообрабатывающие: вертикально-фрезерный обрабатывающий центр с ЧПУ, торговой марки “AKIRA – SEIKI”, модель V4XP. 8457109008
Станки металлообрабатывающие: Центры обрабатывающие вертикально-фрезерные с ЧПУ, 8457109009
Станки металлообрабатывающие: центр фрезерный вертикальный обрабатывающий с ЧПУ, 8457109009
Станки металлообрабатывающие: вертикальные фрезерные обрабатывающие центры с ЧПУ 8457109008
Оборудование металлообрабатывающее: станки вертикально-фрезерные с ЧПУ, 8459390000
Станки металлообрабатывающие: станок вертикально-фрезерный с ЧПУ 8459611000
Станки металлообрабатывающие: фрезерный вертикальный обрабатывающий центр с числовым программным управлением (ЧПУ), 845961
Станки металлообрабатывающие: Вертикально-фрезерный станок с ЧПУ, 8459619008
Оборудование металлообрабатывающее: вертикально-фрезерный обрабатывающий станок с ЧПУ, 8459619008
Оборудование металлообрабатывающее: станки вертикальные фрезерные с ЧПУ, 845710900
Оборудование технологическое для стекольной промышленности: вертикальный сверлильно-фрезерный станок с ЧПУ, торговой марки «Intermac», серии: «VERTMAX». Продукция изготовлена в соответствии с ТР ТС 010/2011 «О безопасности 8464900000
станки промышленные металлообрабатывающие: Вертикальный фрезерный станок с ЧПУ , Модели: V-85S, V-105S, VMM-116A, VMM-116B, VMM-137+, VMM-137, VMM-15800, VMM-1688, VMM-21100+, VMM-21100 Портально-фрезерный станок с ЧПУ 8459611000
Вертикально – фрезерный станок с ЧПУ 8465920000
Станок вертикально-фрезерный с ЧПУ 8459619008
Станки металлообрабатывающие: Станки металлорежущие: Станок вертикально-фрезерный металлорежущий (фибра машина) без ЧПУ, 8459699000
Станки металлообрабатывающие: станки фрезерные вертикальные с ЧПУ, 8459611000
Станки металлообрабатывающие: вертикальные фрезерные обрабатывающие центры с ЧПУ, 8457109009
Вертикально-фрезерный станок с ЧПУ, модель GSM-1300S, ТМ Geng-Shuen 8459619008
Станки металлообрабатывающие: вертикально-фрезерный обрабатывающий центр для обработки зубчатых колес с ЧПУ, 8457109009
Станок консольно-фрезерный вертикальный с ЧПУ 8459510000
Оборудование металлообрабатывающее: Вертикально-фрезерные станки и обрабатывающие центры с ЧПУ, модели:MDC-500, MINIMILL, MINIMILL2, SMINIMILL, SMINIMILL2, OM-1A, OM-2A, TM-1, TM-1P, TM-2, TM-2P, TM-3, TM-3P, TM-4, TM-4P, 8457109008

Вертикальные фрезерные станки с ЧПУ | Ardel Engineering

Вертикальный фрезерный станок с ЧПУ имеет цилиндрические фрезы, ориентированные вертикально на оси шпинделя. Это особенно полезно при врезании и сверлении; эти инструменты считаются лучшими для приложений штамповки. Благодаря технологии ЧПУ инструментами в некоторых вертикальных обрабатывающих центрах можно манипулировать по пяти осям для изготовления трехмерных деталей нестандартных форм, пазов, отверстий и деталей.

Что такое вертикальное фрезерование с ЧПУ?

Вертикальное фрезерование с ЧПУ относится к фрезерным операциям с ЧПУ с использованием вертикальных фрезерных станков.Судя по названию, станки имеют вертикально ориентированную оснастку. Такая конструкция делает их пригодными для использования в операциях концевого фрезерования, когда используются инструменты с зубьями на периферии и торце.

По сравнению с горизонтальными фрезерными станками с ЧПУ, вертикальные фрезерные станки с ЧПУ имеют следующие преимущества :

  • Они доступны по более низкой цене (в четыре-пять раз дешевле).
  • Их проще использовать, поскольку их конструкция позволяет легче увидеть, что происходит с инструментом и заготовкой.
  • Они меньше по размеру, а значит, занимают меньше места в механическом цехе.
  • Простой процесс настройки и программирования вертикального оборудования с ЧПУ обеспечивает простую работу и удержание работы, что делает его идеальным решением для небольших деталей и небольших тиражей.

Вертикальное фрезерование можно использовать для производства высококачественных прецизионных деталей в различных отраслях промышленности, включая аэрокосмическую, электронную, медицинскую, автомобильную и промышленные проекты . Простота настройки также делает вертикальную обработку с ЧПУ отличным выбором для создания прототипов.Они идеально подходят для создания:

  • Детали коробчатого типа, такие как блоки цилиндров, коробки передач, шпиндельные коробки и корпуса шестеренчатых насосов
  • Детали сложной кривизны, такие как кулачки, рабочие колеса двигателей, гребные винты и полости форм
  • Специальные или нестандартные детали, такие как кронштейны и основания

Вертикальные инструменты с ЧПУ и варианты обработки

Вертикально ориентированные инструменты с ЧПУ эффективны для широкого спектра операций.Хотя вертикальные фрезы являются наиболее распространенным типом оборудования с ЧПУ, другие полезные инструменты включают:

  • Вертикальные токарные станки с ЧПУ – Эти инструменты доступны в широком ассортименте размеров, позволяют выполнять быструю и точную резку и выдерживают чрезвычайно жесткие допуски. Их можно найти в сочетании с обрабатывающими центрами для фрезерования и токарной обработки с одной установкой.
  • Вертикальные обрабатывающие центры с ЧПУ – Наиболее распространенная часть оборудования с ЧПУ, эти сложные инструменты являются самыми простыми в программировании фрезерными станками с ЧПУ и ключевым компонентом многих механических цехов.Эти системы лучше всего подходят для небольших тиражей и размеров, они могут быть полностью укомплектованы набором инструментов и приспособлений для смены инструмента, магазинами и каруселями. Они также предлагают системы охлаждения и жидкости и специальные кожухи.
  • 5-осевые станки с ЧПУ – Среди самых современных фрезерных обрабатывающих центров этими инструментами можно управлять по пяти осям для производства трехмерных деталей с высоким уровнем сложности, точности и скорости даже для самых сложных проектов.

Заинтересованы в горизонтальном фрезеровании для вашего следующего проекта?

  • Свяжитесь с командой Ardel сегодня для получения дополнительной информации о вертикальном фрезеровании с ЧПУ.Чтобы стать партнером Ardel Engineering в вашем следующем проекте обработки, запросите ценовое предложение.

Для получения дополнительной информации о прецизионном фрезеровании посетите эти страницы для дальнейшего обучения:

Фрезерный станок с ЧПУ на продажу – скидка 60% на фрезерные станки с ЧПУ по ценам

Фрезерные станки с ЧПУ

Покупка фрезерного станка с ЧПУ

Фрезерные станки с ЧПУ по-прежнему являются одним из наиболее распространенных способов производства металлов. Ручные фрезы, также известные как коленные фрезы, могут разрезать металл, но требуют большого ручного труда и времени.С другой стороны, фрезерные станки с ЧПУ с компьютерным управлением могут помочь ускорить процесс и автоматизировать фрезерное производство в больших масштабах. Отрасли, которые обычно используют эти типы фрезерных станков с компьютерным управлением, включают автоспорт, авиацию и даже аэрокосмические компании, такие как Space X. При выборе правильного фрезерного станка с ЧПУ для вашего производства есть много основных типов фрезерных станков, из которых можно выбрать, но 3 лучших Общие фрезерные станки, которые следует учитывать, – это вертикальные обрабатывающие центры, горизонтальные обрабатывающие центры и другие фрезерные станки, которые имеют более универсальные применения, такие как 5-осевые фрезерные станки с ЧПУ.У нас есть станки с ЧПУ для конкретных брендов, соответствующие вашим производственным потребностям. Наши популярные бренды включают бывшие в употреблении фрезерные станки Haas, бывшие в употреблении станки с ЧПУ Mazak, бывшие в употреблении фрезерные станки Okuma или даже фрезы для конкретных моделей, такие как бывшие в употреблении Haas Vf2 или бывшие в употреблении Haas VF3

Вертикальные обрабатывающие центры

Вертикальные фрезы Режущие инструменты более распространены, чем горизонтальные фрезерные станки. отчасти из-за их стоимости и простоты использования. С вертикальными фрезерными станками вы можете видеть больше того, что вы делаете, по сравнению с горизонтальными фрезерными станками.Они, как правило, менее сложны в программировании и предлагают большую гибкость, поэтому они лучше, если у вас есть нестандартные элементы разовых потребностей. Еще одно преимущество состоит в том, что они занимают меньше места на полу, чем HMC. Вертикальные фрезерные станки обычно предназначены для небольших деталей, а крупногабаритные детали изготавливаются на горизонтальных обрабатывающих центрах. Из-за постоянно возрастающей сложности и добавления функций к обоим типам станков оба типа могут называться обрабатывающими центрами.

Большинство фрезерных станков с ЧПУ имеют возможность перемещать шпиндель по оси Z, что позволяет свободно гравировать и изготавливать гораздо более сложные детали.Когда добавляется пятая ось, что делает станок 5-осевым, ось B управляет наклоном инструмента для создания чрезвычайно сложной геометрии. Выбор большинства фрезерных станков с ЧПУ начинается с тех деталей, которые вы планируете обрабатывать.

Некоторые из преимуществ вертикальных обрабатывающих центров включают :

  • Вы можете видеть, что делаете. (Горизонтальные фрезерные станки обычно имеют закрытый обзор.)
  • VMC дешевле, чем HMC.
  • Вертикальные обрабатывающие центры, как правило, легче программировать, чем горизонтальные фрезерные станки
  • Вертикальные фрезерные станки обычно меньше

Горизонтальные обрабатывающие центры

Вертикальные обрабатывающие центры могут показаться ответом, но это не так просто из-за сложности нужны для разных отраслей.Один горизонтальный фрезерный станок может быть таким же производительным, как и три вертикальных фрезерных станка. Использование шпинделя на HMC составляет 85% по сравнению с типичными 25% для VMC. Горизонтальный обрабатывающий центр использует лучшие методы удаления стружки по сравнению с вертикальными фрезами, что означает меньшую необходимость повторной резки и более длительный срок службы инструмента. Обработка поверхности на горизонтальных фрезерных станках также часто лучше.

Эти машины очень прочные и выдерживают вибрации, поэтому на работе тише, а срок службы машины увеличивается.Многие владельцы считают, что дополнительные первоначальные вложения в HMC окупаются, поскольку запчасти из машины обходятся дешевле. В зависимости от проекта может иметь смысл купить недорогую бывшую в употреблении HMC и использовать ее исключительно для производства. Существует программное обеспечение, которое поможет вам запрограммировать и запустить его на полную мощность.

Преимущества бывших в употреблении горизонтальных обрабатывающих центров: :

  • Более высокая производительность
  • Более тихая работа
  • Лучшее качество обработки поверхности
  • Лучшее управление стружкой
  • Лучшее использование шпинделя (более эффективное)
  • Меньше операторов (но им нужно быть хорошо обученным)
  • Доступны варианты смены поддонов для автоматической загрузки / разгрузки

Если у вас есть доступ к таланту для запуска горизонтального обрабатывающего центра и связанных программ (например, CAD / CAM), последовательные средние и высокие циклы обработки запасных частей и вложенный капитал, горизонтальный фрезерный станок может быть для вас лучшим выбором.Однако, если вы только начинаете заниматься механической обработкой, выполняете множество разнообразных работ для широкого диапазона деталей и склонны изготавливать детали меньшего размера, вы, вероятно, захотите выбрать подержанный вертикальный фрезерный станок.

5-осевые фрезерные станки с ЧПУ: сравнение вертикальных обрабатывающих центров и горизонтальных обрабатывающих центров

Для обработки большого объема сложной геометрии, требующей высокой точности, а также большой гибкости, вы можете рассмотреть 5-осевой обрабатывающий центр. 5-осевые фрезы используют до 95% шпинделя и могут работать без присмотра в течение ночи или в выходные дни.5-осевые фрезы экономичны и позволяют сэкономить деньги на человеческом капитале при одновременном увеличении производства. Различные горизонтальные фрезы предназначены для обработки деталей различного размера и типов материалов. 5-осевые вертикальные режущие инструменты сокращают время цикла и усложняют изготовление деталей. Как и в случае с HMC, некоторые из них предназначены для более жестких материалов, чем другие. VMC, как правило, предназначены для более мелких деталей по сравнению с HMC. .

15 Контрольные точки – Как купить подержанный фрезерный станок с ЧПУ:

  1. Осмотрите на предмет повреждений и изношенных компонентов.
  2. Позвоните производителю фрезерного станка с ЧПУ, чтобы узнать, поддерживает ли он запасные части и услуги.
  3. Изучите марку и модель в Интернете, а вместе с другими владельцами станков с ЧПУ подумайте о марке и поддержке.
  4. Позвоните местному дистрибьютору и поговорите с отделом продаж и обслуживания о поддержке.
  5. Обратитесь к независимым специалистам по обслуживанию ЧПУ, чтобы узнать их мнение, если станок сломался или нуждается в доработке.
  6. Выполните поиск в Интернете производителей и моделей аналогичного года, чтобы узнать цены.
  7. Получить часы работы.
  8. Посмотрите, можно ли найти какие-либо записи о техническом обслуживании или о капитальном ремонте. Ремонтные работы – это неплохо, во многих случаях они помогут вам узнать, что было заменено, а что нет и было ли сделано правильно.
  9. Узнайте, для каких материалов и в каких отраслях производились детали в прошлом.
  10. Спросите владельца, почему он продает машину.
  11. Узнайте, какой контроллер процесса стоит на машине. Для старых машин процессор мог быть обновлен.
  12. Примите во внимание доступ к инструментам, сколько времени потребуется, чтобы поменять инструменты?
  13. Изучите варианты удаления стружки и СОЖ.Есть ли в нем охлаждающая жидкость через шпиндель?
  14. Учитывайте эргономику станка
  15. Узнайте электрические требования для установки

Для аналогичных станков сравните :

  • Мощность двигателя привода шпинделя
  • Скорости быстрого перемещения
  • Макс. Время смены инструмента (от стружки к стружке)
  • Крутящий момент
  • Максимальные скорости шпинделя
  • Скорости шпинделя

Мы здесь, чтобы помочь

Наша команда экспертов по ЧПУ постоянно работает над выводом на рынок большего количества фрезерных станков с ЧПУ и может позволить Вы знаете, что появится следующая волна подержанных станков с ЧПУ.Если вы готовы купить фрезу, мы будем рады помочь вам найти идеальный станок с ЧПУ для вашего цеха. Свяжитесь с одним из наших экспертов по фрезерным станкам с ЧПУ сегодня для получения более подробной информации: (844) -262-6789.

Продажа бывшего в употреблении фрезерного станка с ЧПУ

Покупка бывшего в употреблении фрезерного станка с ЧПУ

Различия между горизонтальными и вертикальными обрабатывающими центрами

Фрезерные станки с ЧПУ (также называемые обрабатывающими центрами) считаются горизонтальными или вертикальными в зависимости от ориентации основного режущего инструмента. У каждого стиля есть своя ниша.Горизонтальный обрабатывающий центр использует лучшие методы удаления стружки и, например, может обеспечивать лучшую чистовую обработку поверхности, чем вертикальные станки. Они очень прочные и устойчивы к вибрациям, поэтому на работе тише. Однако они значительно больше и намного дороже, чем вертикальный фрезерный станок с ЧПУ.

Преимущества горизонтальных обрабатывающих центров по сравнению с вертикальными станками с ЧПУ

  • Более высокая производительность
  • Более тихая работа
  • Лучшее качество поверхности
  • Лучшее управление стружкой (стружка отходит)
  • Лучшее использование шпинделя (более эффективное)
  • Доступны варианты смены поддонов для автоматической загрузки / разгрузки
  • Подходит для коротких деталей большого диаметра

Преимущества вертикальных обрабатывающих центров по сравнению с горизонтальными станками с ЧПУ

  • Меньшая площадь основания
  • Дешевле
  • Хорошо дольше, детали меньшего размера
  • Простое программирование
  • Универсальность для многих типов деталей
  • Легче найти квалифицированных операторов

Haas vs.Mazak CNC Mill

Почему стоит покупать бывшие в употреблении фрезерные станки с ЧПУ производства Mazak?

Mazak – международный производитель обрабатывающих центров с разнообразным ассортиментом продукции, включая многоцелевые, 5-осевые, токарные, вертикальные и горизонтальные обрабатывающие центры. Они производят множество станков с ЧПУ на своем обширном заводе в Кентукки и обрабатывают даже самые крупные чугунные детали оборудования с ЧПУ на собственном оборудовании. Mazak известна своим качественным строительством, обслуживанием и инновационными технологиями. Найти качественную мельницу Mazak в продаже несложно.Они поддерживают ЧПУ Mazak любого возраста, предоставляя услуги и запасные части с техническими специалистами, прошедшими обучение на заводе. Mazak известны своей прочной конструкцией и мощной системой управления.

Зачем покупать бывшие в употреблении фрезерные станки с ЧПУ производства Haas?

Haas – производитель вертикальных обрабатывающих центров (VMC), горизонтальных обрабатывающих центров (HMC), токарных станков с ЧПУ, а также 5-осевых станков с ЧПУ и других специализированных станков. Они производят станки с ЧПУ в Окснарде, штат Калифорния, в большом современном цехе станков. Haas представила свой первый VMC, названный VF-1, в 1988 году менее чем за 50 000 долларов.Сегодня вы можете легко найти бывшую в употреблении мельницу Haas в их обширном ассортименте. Самые популярные бывшие в употреблении вертикальные фрезерные станки – серия VF. Сегодня вы можете выбрать подержанный станок с ЧПУ Haas из обширной линейки станков всех размеров и для любого применения. Они известны своей экономичной конструкцией и простыми в освоении элементами управления.

Основные характеристики вертикального фрезерного станка с ЧПУ

В индустрии ЧПУ вертикальный станок с ЧПУ представляет собой устройство, которое работает в вертикальной перспективе с использованием традиционных инструментов с ЧПУ.Почти все операции, включая сверление или фрезерование, выполняются на станке с компьютерным управлением. Само оборудование похоже на робота, даже если оно не очень похоже на него. Станок обычно эффективно выполняет такие задачи, как сверление, контурная обработка профиля, планирование, нарезание шпоночных пазов и пазов.

Как и другие станки в области ЧПУ, устройство, управляемое компьютером, обладает уникальным уровнем точности и аккуратности, позволяя резать, сверлить и формировать любой металл в соответствии с вашими требованиями.Вертикальная обработка с ЧПУ также включает многомерные рабочие плоскости для перемещения обрабатываемой детали, а также фрезы и режущие головки, которые выполняют эту задачу.

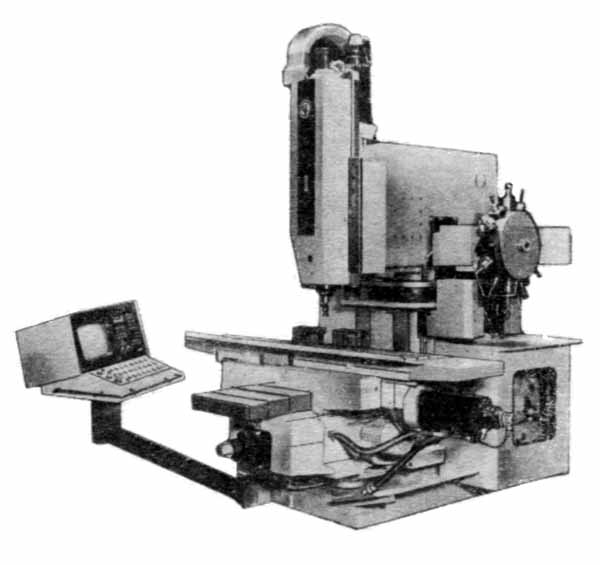

Вертикальный фрезерный станок с ЧПУ *

Особенности вертикальной обработки с ЧПУ

Мы можем начать наш обзор с объяснения того, как работает ось шпинделя в вертикальном фрезерном станке. Эта часть первая, которую нужно ориентировать в вертикальном положении. Шпиндели обычно используются для удержания ножевых фрез и вращения их вокруг оси каждого шпинделя.На этом оборудовании очень легко сверлить и резать металлы, так как шпиндели выдвигаются в соответствии с требованиями задач.

Вы найдете два типа вертикальных фрез: револьверные фрезы или станины. Револьверно-фрезерный станок работает с осью шпинделя, которая остается неподвижной во время резки, стол перемещается параллельно и перпендикулярно оси шпинделя. Современный вертикальный станок с ЧПУ может обрабатывать очень точные разрезы, превращая их в детали с ЧПУ.

Вертикальная фреза также имеет перья, в которые помещаются лезвия фрезы, и ее можно опускать и поднимать для удобства проекта.Размещение этого оборудования позволяет использовать довольно большое количество углов резки, подходящих для любого проекта. Количество рабочих осей делает выполнение любой задачи более быстрой и эффективной по сравнению с традиционными машинами,

Особенности станины

Вертикальный станок с ЧПУ имеет станину. Это не что иное, как большой стол, входящий в состав оборудования. Он перемещается по вертикальной оси шпинделя для выполнения разрезов. Промышленные машины используют станину, так как ими легче управлять, чем иметь дело с револьверными станками.Сама по себе револьверная головка обычно универсальна, но если вы имеете дело с большой машиной, вам, вероятно, потребуется много усилий для ее эффективного использования.

Характеристики сверлильных станков

Сверлильный станок – это еще один тип вертикального станка с ЧПУ. Сверлильный станок обычно используется во многих моделях фрезерных станков с ЧПУ. С помощью этого оборудования процесс бурения выполняется эффективно, так как инструментальная коронка остается в неподвижном положении во время процедуры бурения.Вертикальные движения аппарата необходимы для достижения наилучшего возможного сверления. Некоторыми из этих прессов управляет технический специалист, но обычно справедливо найти машины, способные управлять процессом автоматически.

В сложных задачах как обрабатываемая деталь, так и компьютерные системы управляют инструментами. Все эти компьютеры работают в соответствии с макетом, созданным в файле САПР, который включает программное обеспечение, необходимое для работы с инструментами во время процедур.Файл САПР должен быть загружен на компьютер с ЧПУ, поэтому при создании детали остается очень мало места для ошибки. Хорошо запрограммированная задача с ЧПУ обеспечит вам наиболее точное сверление, а задачи по резке будут выполнены в мгновение ока.

Функциональность станков с ЧПУ

Каркас этих машин всегда лучший, если с ними работают правильные специалисты. Мы сделали большой упор на использование правильных программ САПР, потому что они необходимы для воплощения любого проекта в жизнь. Файл САПР содержит основную схему, а также все детали, относящиеся к любому проекту фрезерования.

Программное обеспечение фрезерного станка лучше работает со всеми деталями, касающимися профиля, а также размеров детали, которая будет использоваться для обработки. Включенные данные также должны содержать все подробности, касающиеся требуемых последовательностей обработки, а также различных типов инструментов, которые будут использоваться, и скорости, необходимой на фрезерных станках для выполнения точных разрезов.

Поскольку весь процесс фрезерования контролируется с помощью компьютеров, выполнение задач требует минимального вмешательства человека.Лучшим преимуществом фрезерных станков с ЧПУ является их превосходная эффективность, а также повышенная точность, используемая для выполнения всех процедур, связанных с сверлением и обработкой любой металлической детали.

Вертикальная обработка с ЧПУ может использоваться для решения многих задач способами, которые не идут ни в какое сравнение со стандартным инструментом. Такие работы, как торцевое и контурное шлифование, растачивание и развёртывание, сверление по шаблону, нарезание пазов и шпоночных пазов, выполняются совершенно уникальным способом, который повышает качество, когда речь идет о производительности.

Номер ссылки

* Изображение с http://www.hurco.com

Вертикальные фрезерные станки с ЧПУ в John Prosock Machine Inc.

Для прецизионной обработки небольших до компонентов среднего размера, John Prosock Machine, Inc. использует высокотехнологичные, высокопроизводительные вертикальные Фрезерные центры с ЧПУ. В промышленной сфере особенно в автомобилестроении и машиностроении, так как требования к качеству становятся более жесткими, требования более жестких допусков и более коротких сроков быстро растут.Такие требования, требования, и сроки требуют многофункциональной вертикали фрезерные станки, которые могут выполнять несколько различных процессы обработки за одну точную операцию.

В компании John Prosock Machine, Inc. сроки такие же жесткие, как и наши допуски. Вертикальный фрезерные станки используют вертикальные шпиндели, аналогичные к сверлильному станку, а стол x-y для позиционирования работа.Внутри шпинделя фрезы, которые вращаются на вертикальной оси и погружаются в материал для точной резки и сверления деталей. За одну установку наш вертикальный фрезерный станок с ЧПУ центры могут как улучшить качество компонентов, так и увеличить производительность. Чтобы упростить операция и соблюдение сроков клиента, John Prosock Machine заботится о том, чтобы каждый машинист обучен правильно программировать все вертикальные фрезерные машины качественно.

  • Стандартный шпиндель 10000 об / мин скорости с исключительным ускорением
  • Уникальный делительно-поворотный стол позволяет обрабатывать детали с одной стороны, в то время как дополнительные части загружаются и разгружаются на другой
  • Детали остаются неподвижными во время все операции прецизионной обработки с использованием единственного в своем роде подвижная колонна
  • Отличное поглощение вибрации и отвод тепла для точности и эффективности
  • Инструмент для быстрой смены инструмента и стружки чип раз
  • Стандартная охлаждающая жидкость большого объема
  • ± 0.00008 ”повторяемость и позиционирование при полном ходе ± 0,0002 дюйма точность

Вертикально-фрезерные станки имеют более низкая скорость обработки, однако они предлагают высокую гибкость и высокий уровень управляемости. Разные такие операции, как фрезерование, резка на лету, точность сверление и растачивание могут быть запрограммированы и выполнены быстро.Для достичь различных техник от прорезания, степпинга, и обработка карманов концевыми фрезами, до нарезки ласточкин хвоста, фаски и Т-образные пазы с фасонными фрезами, на резку плоские поверхности облицовочными фрезами.

Джон Prosock Machine понимает
важность последовательности обработки.
Поддержание целостности процесса и оригинальный дизайн детали достигается с помощью наших вертикальных Фрезерные центры с ЧПУ. Каждая деталь или компонент, независимо от того, где он попадает в производство линия должна отражать исходный прототип. Для по этой причине мы работаем в соответствии со строгими стандартами для уменьшения или устранения несоответствий размеров.

John Prosock Machine, Inc. гордится для обслуживания наших клиентов высококачественными запчастями. Используя вертикальные фрезерные станки с ЧПУ, мы способны производить детали различной сложности с точными допусками при быстром обороте. Для лучшее по качеству, эффективности и точности, полагаться на John Prosock Machine, Inc.

Дом ” Обработка с ЧПУ » Фрезерование с ЧПУ » Вертикальное фрезерование

Цех фрезерных станков с ЧПУ на заказ

Вертикальные обрабатывающие центры | Вертикальный фрезерный станок с ЧПУ

Trace-A-Matic решает самые сложные задачи обработки благодаря многолетнему опыту, творчеству и современному производственному оборудованию.Наш специализированный цех станков с ЧПУ производит высококачественные прототипы, прецизионные металлические компоненты в больших объемах и критически важные детали для ведущих производителей оборудования во многих отраслях промышленности. Широкий выбор 3-х, 4-х и 5-ти осевых обрабатывающих центров с ЧПУ позволяет нам обрабатывать самые труднодоступные детали сложной геометрии. Вертикальные фрезерные станки, оснащенные угловой головкой и поворотным индексным столом, превращают сложные производственные процессы в единую операцию наладки, обеспечивая более быстрый оборот и снижение стоимости деталей, обработанных с помощью ЧПУ.Trace-A-Matic стремится к постоянным инвестициям в инновационные технологии, современное оборудование, высококвалифицированных машинистов и постоянное отраслевое обучение. Такой междисциплинарный подход позволяет нам последовательно и успешно соответствовать или превосходить ваши ожидания в области обработки.

Обзор возможностей обработки

Типы деталей:
Сверхпрочные корпуса оси, корпуса клапанов, большие шатуны, кожухи, пластины, промышленные компоненты и другие детали точной формы

Размер детали:
До 240 дюймов x 120 дюймов x 70 дюймов

Типы металлов:
Все стандартные металлы, алюминий, бронеплита, латунь, бронза, хром, медь, гаммаллой, хастеллой, инколой, инконель, инвар, марганец, молибден, монель, никель, нитроллой, платина, порошковые металлы, нержавеющая сталь. сталь, стеллит, титан, васпалой, цинк и многие другие суперсплавы

Типы материалов:
Отливки, поковки, сварные изделия, заготовки и листы

Процессы фрезерования:
Растачивание, зенкование, зенкование, сверление, торцевание, обработка карманов, профилирование, развертывание и нарезание резьбы

Обслуживаемых отраслей:
Аэрокосмическая, оборонная, пищевая, тяжелая, медицинская, военная, горнодобывающая, нефтегазовая, энергетическая и транспортная

Марки машин:
Doosan, Fadal, Haas, Hyundai-Kia, Makino, Mighty, OKK, Okuma, Smart, SNK и Supermax – пожалуйста, обратитесь к нашему перечню оборудования для получения конкретной информации и возможностей мельницы.

Массивная 5-сторонняя обработка

Самая большая фреза

Trace-A-Matic представляет собой портальный обрабатывающий центр, предназначенный для обработки 5-гранной обработки с одной установкой и возможностью фрезерования под прямым углом. Идеально подходит для обработки глубоких карманов и высоких заготовок, он предлагает массивный диапазон обработки деталей 240 x 120 x 70 дюймов с максимальным весом 15 000 фунтов.

Обзор вертикального фрезерования

Вертикальный фрезерный станок с ЧПУ или обрабатывающий центр имеет шпиндель с регулируемой скоростью и вертикальной ориентацией оси.Сырье прижимается непосредственно к индексному столу или с помощью приспособления. Узел шпинделя движется вдоль ходовых колонн в унисон с индексным столом, чтобы точно маневрировать заготовкой и режущим инструментом для достижения правильной траектории резания, необходимой для удаления материала. Вертикальные фрезерные станки позволяют быстрее наладить обработку отдельных планшайб. Как и токарная обработка с ЧПУ, это субтрактивный производственный процесс.

Наши услуги по обработке с ЧПУ преобразуют ваши файлы CAD в G-код с помощью сложного программного обеспечения CAD / CAM.Этот язык обработки точно управляет нашими станками с ЧПУ, используя многоосевые координаты. Эта информация также позволяет создавать образцы с помощью технологии 3D-печати.

Анатомия вертикальной фрезы

  1. Узел шпинделя – Шпиндель с регулируемой скоростью вращения, вращающийся в вертикальной ориентации, который удерживает режущий инструмент
  2. Режущий инструмент – Удаляет материал из заготовки для формирования детали – субтрактивное производство
  3. Подвижные колонны – Ось Z и ось X колонны, перемещение шпинделя и инструмента на
  4. Индексный стол Платформа зажима для заготовки или поворотного индексного стола, к которому перемещается по оси Y
  5. Поворотный индексный стол (опция) – Механическое устройство, используемое для удержания и вращения заготовки по оси A
  6. Панель управления ЧПУ – Интерфейс, который машинист использует для управления операциями станка с ЧПУ

Вертикальная мельница Фотогалерея

Аэрокосмическая обработка с ЧПУ

Корпуса мостов для тяжелых условий эксплуатации

Военная обработка с ЧПУ

Промышленная обработка с ЧПУ

Обработка больших двигателей с ЧПУ

Корпуса с ЧПУ

Морская обработка с ЧПУ

Обработанное литье с ЧПУ

Другие предлагаемые услуги по обработке с ЧПУ: 5-осевая обработка, Многоосевая обработка, Горизонтальное фрезерование, Вертикальное фрезерование, Горизонтальный поворот, Вертикальная токарная обработка, ЧПУ Инжиниринг, Контроль ЧПУ и Специальный процесс обработки

Все названия продуктов, товарные знаки и зарегистрированные товарные знаки являются собственностью соответствующих владельцев.

Вертикальный фрезерный станок | Cutting Tool Engineering

Компания KBC Tools & Machinery добавила вертикальный фрезерный станок с ЧПУ KBC с ЧПУ Acu-Rite в свою линейку оборудования. Предлагаемые в четырех конфигурациях (2- и 3-осевые модели с размерами стола 9 “x49” и 10 “x50”), эти пакеты сочетают в себе высококачественный фрезерный станок с промышленным стандартом управления по цене начального уровня.

Среди многих привлекательных особенностей вертикальные фрезерные станки KBC оснащены механической фрезерной головкой с регулируемой скоростью, которая надежно обеспечивает полный крутящий момент во всем диапазоне скоростей.Закаленный и отшлифованный стол (доступен в двух размерах) имеет прецизионные закаленные грунтовые дорожки, что гарантирует, что машина выдержит годы эксплуатации. Кроме того, уникальная функция отпускания пиноли на приводе шпинделя позволяет выполнять ручное управление, когда ЧПУ не требуется или нежелательно.

Однако, когда ничего, кроме компьютеризированной точности, не подойдет, оптимальным выбором будет входящее в комплект поставки устройство ЧПУ Acu-Rite (производство США). Легкий в освоении и простой в использовании, Acu-Rite создан с упором на скорость и удобство.Исключительно четкий полноцветный ЖК-дисплей, возможности трехмерного контурирования, стандартизированные меню и компоненты, которые были изготовлены и испытаны для работы в самых суровых условиях механического цеха, являются стандартными для системы управления Acu-Rite MILLPWR. Однако расширенные функции не требуют длительного обучения; Acu-Rite имеет стандартные циклы для всех обычных фрезерных и сверлильных работ. Просто заполните пустые поля спецификациями вашего проекта, и вы готовы приступить к работе с программой, настроенной для вашей задачи.

Хотя вам это может и не понадобится, поддержка KBC Mill и Acu-Rite control всегда рядом. KBC всегда держит запасные части для своих фрезерных станков на складе, а Acu-Rite обрабатывает запросы, касающиеся своих ЧПУ, произведенных в США, через хорошо организованную сеть поддержки в Северной Америке. Проверенная надежность и простота использования, связанные с этим пакетом, позволят вам сразу приступить к работе с оборудованием, разработанным для удовлетворения самых взыскательных требований цеха.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
