СФ-16, СФ-16-02 станок фрезерно-сверлильный настольный Описание, характеристики, схемы
Сведения о производителе вертикально-сверлильного станка СФ-16
Производителем настольного фрезерно-сверлильного станка моделей СФ-16, СФ-16-02, СФ-16-05 является – Стерлитамакский станкостроительный завод, основанный в 1941 году.
История Стерлитамакского станкостроительного завода начинается 3 июля 1941 года, когда началась эвакуация Одесского станкостроительного завода в город Стерлитамак.
Уже 11 октября 1941 г. Стерлитамакский станкостроительный завод начал выпускать специальные агрегатные станки для оборонной промышленности.
В настоящее время завод выпускает металлообрабатывающее оборудование, среди которого – сверлильные и хонинговальные станки, токарные и фрезерные станки с ЧПУ, многофункциональные обрабатывающие центры, металлообрабатывающий и режущий инструмент.
Продукция Стерлитамакского станкостроительного завода
СФ-16, СФ-16-02, СФ-16-05 фрезерно-сверлильный станок настольный. Назначение, область применения
Станки настольные фрезерно-сверлильные с ручным управлением моделей СФ16, СФ-16-02, СФ-16-05 предназначены для всех видов фрезерных работ, а также сверления рассверливания, зенкерования, зенкования и нарезания резьбы машинными метчиками. Обработка производится быстрорежущим и твердосплавным инструментом в деталях из различных конструкционных материалов и из неметаллических материалов.
Отличия моделей станков:
- СФ-16 настольный фрезерно-сверлильный станок с переключением скорости шпинделя изменением положение ремня на шкивах и переключением скорости вращения двигателя. Всего 6 скоростей (2 по 3).
- СФ-16-02 настольный фрезерно-сверлильный станок с коробкой передач для переключения скорости шпинделя. Всего 9 скоростей.
- СФ-16-05 настольный фрезерно-сверлильный станок с коробкой передач для переключения скорости шпинделя, наклоняемой сверлильной головкой и наличием механических подач шпинделя.
Станки предназначены на применение в ремонтных мастерских промышленных предприятий, цехах малых предприятий при индивидуальной трудовой деятельности в ремонтных и бытовых мастерских.
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.
Отсчет глубины сверления производится по плоской шкале или упору.
Трехступенчатые шкивы привода позволяют получать три скорости вращения шпинделя, что обеспечивает свободный выбор скоростей резания.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.
Вид климатического исполнения – УХЛ4 или Т3 по ГОСТ 15150-69.
Станки СФ-16, СФ-16-02, СФ-16-05 позволяют выполнять следующие операции:
- сверление
- зенкерование
- развертывание
- рассверливание
- нарезание резьб
- фрезерование
СФ-16 габаритные размеры рабочего пространства станка
Габаритные размеры рабочего пространства станка сф-16
СФ-16-02 общий вид фрезерно-сверлильного станка
Фото сверлильно-фрезерного станка сф-16-02

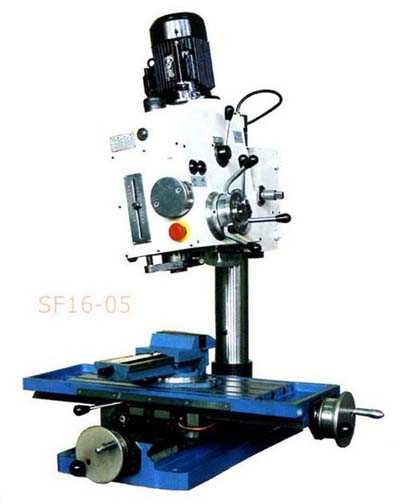

СФ-16-05 общий вид фрезерно-сверлильного станка с поворотной головкой
Фото сверлильно-фрезерного станка сф-16-05
СФ-16 спецификация составных частей фрезерно-сверлильного станка
- Колонна, стол, основание – СФ16.10.000
- Головка сверлильная – СФ16.40.000
- Коробка скоростей –
- Шпиндель – СФ16.50.000
- Кожух – СФ16.85.000
- Плунжерный насос –
- Электрооборудование – СФ16.90.000
СФ-16-02 спецификация составных частей фрезерно-сверлильного станка
- Колонна, стол, основание – СФ16.10.000
- Головка сверлильная – СФ-16-02.40.000
- Коробка скоростей – СФ-16-02.20.000
- Шпиндель – СФ-16-02.50.000
- Кожух –
- Плунжерный насос – С2C132K.24.000
- Электрооборудование – СФ-16-02.90.000

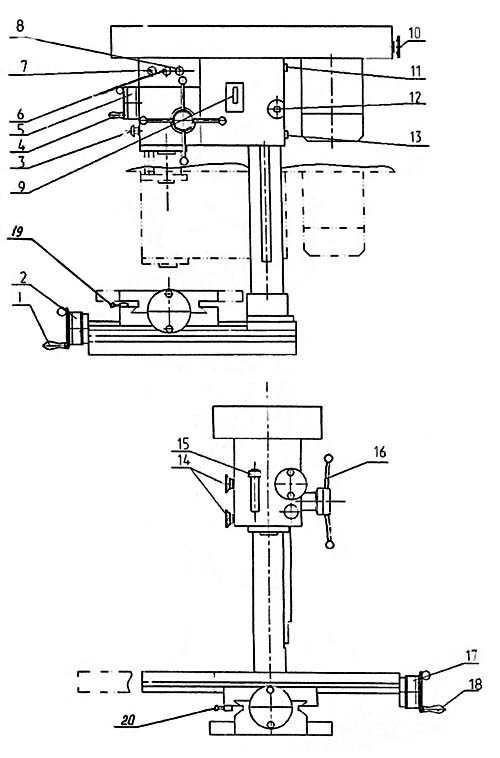

СФ-16 расположение органов управления фрезерно-сверлильным станком
Расположение органов управления сверлильно-фрезерным станком сф-16
Спецификация органов управления станком СФ-16
- Рукоятка поперечного перемещения стола
- Лимб поперечного перемещения стола
- Кнопка “СТОП” (красного цвета)
- Рукоятка перемещения шпинделя при фрезеровании
- Лимб перемещения шпинделя при фрезеровании
- Кнопка “пуск” правое вращение шпинделя
- Кнопка “пуск” левое вращение шпинделя
- Кнопка переключения скоростей
- Вводной автомат
- Рукоятка натяжения ремня
- Зажим сверлильной головки
- Рукоятка установочного перемещения сверлильной головки
- Зажим сверлильной головки
- Рукоятка зажима пиноли
- Таблица отсчета глубины резания при сверлении
- Штурвал перемещения пиноли при сверлении
- Лимб продольного перемещения стола
- Рукоятка продольного перемещения стола
- Рукоятка зажима стопа в продольном перемещении
- Рукоятка зажима стола в поперечном перемещении
Колонна, стол, основание станка
Узел состоит из круглой колонны и крестового стола. Круглая колонна представляет собой полую трубу, которая с помощью напрессованного снизу фланца устанавливается на основание крестового стола. К колонне крепится зубчатая рейка, служащая для вертикального перемещения шпиндельной головки.
Стол крестовый состоит из трех основных частей: стола, салазок и основания. Основание стола одновременно является фундаментной плитой станка. Перемещение стола осуществляется вручную по направляющим типа “Ласточкин хвост” с помощью рукояток поз. 1, 18 (рис. 8). В зависимости от выполняемой операции стол может быть зафиксирован в необходимом положении.
Боковая поверхность центрального Т-образного паза стола доведена относительно продольного хода стола и служит для базирования оснастки или обрабатываемой детали на столе .
Головка фрезерно-сверлильная
Фрезерно-сверлильная головка станка СФ-16 представляет собой чугунную отливку коробчатой формы, в которой смонтирован шпиндель, станка, механизм перемещения шпинделя, противовес пиноли, механизм перемещения головки, ременная передачи, ограждение. Подача шпинделя осуществляется штурвалом 1, расположенным в крайнем левом положении.
Величина перемещения шпинделя контролируется указателем поз. 15 рис. 8. Зажим пиноли при фрезеровании производится рукоятками поз. 14 рис.8. Перемещение головки на круглой колонне осуществляется червячной и реечной нарами поз. 2 и 3., рис. 12с последующим зажимом винтами.
На верхней плоскости головки станка мод. СФ16 закреплена плита с электродвигателем и ограждение ременной передачи. Натяжение ремней регулируется винтом поз. 10 рис.8.
На станке модели СФ-16-02 на верхней плоскости корпуса сверлильной головки крепится коробка скоростей рис. 13 и подмоторная плита с электродвигателем. Переключение скоростей производится двумя рукоятками, расположенными на правой и левой стороне головки. Коробка скоростей может изготавливаться в 2-х исполнениях. Установка нужного исполнения производится с помощью сменных зубчатых колес, поз. 1, 2 рис. 13 по заказу потребителя.
Шпиндель станка
Шпиндель смонтирован на двух радиальных и двух упорных подшипниках. Все подшипники расположены в пиноли 3, которая с помощью реечной пары перемещается вдоль оси. Регулировка зазоров в подшипниках производится гайкой 6.
Перемещение шпинделя контролируется по указателю 5, настройка на определенную глубину сверления осуществляется перемещением указателя 5 по скалке 4.
СФ-16 кинематическая схема фрезерно-сверлильного станка
Кинематическая схема сверлильно-фрезерного станка сф-16
Технические характеристики станка СФ-16
Наименование параметра | СФ-16 | СФ-16-02 | СФ-16-05 |
---|---|---|---|
Основные параметры станка | |||
Наибольший условный диаметр сверления в стали 45, мм | 16 | 16 | 16 |
Максимальный диаметр сверления в стали 45, мм | 31,75 | 31,75 | 31,75 |
Наибольший диаметр торцевой фрезы, мм | 100 | 100 | 100 |
Диапазон нарезаемых резьб, мм | М5..М22 | М5..М22 | М5..М22 |
Наибольшая высота заготовки, мм | 400 | 200 | 200 |
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 0..480 | 0..480 | 0..480 |
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 280 | 320 | 350 |
Рабочий стол | |||
Размеры рабочей поверхности стола, мм | 320 х 900 | 250 х 630 | 250 х 630 |
Наибольшая масса заготовки, кг | 100 | 100 | 100 |
Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 | 3 |
Цена деления лимбов, мм | 0,05 | 0,05 | 0,05 |
Наибольшее перемещение по осям X и Y, мм | 500/ 200 | 500/ 190 | 500/ 190 |
Шпиндель, шпиндельная головка | |||
Наибольшее установочное перемещение шпиндельной головки, мм | 400 | 400 | 400 |
Ход гильзы шпинделя, мм | 100 | 110 | 110 |
Частота вращения шпинделя, об/мин | 180..2800 | 90..1400 | 90..1400 |
Количество скоростей шпинделя | 6 (2 по 3) | 9 | 9 |
Размер внутреннего конуса шпинделя | Морзе 3 | Морзе 3 | Морзе 3 |
Поворот шпиндельной головки, град | – | – | ±45 |
Диапазон механических подач шпинделя, об/мин | – | – | 0,05..0,1; 0,1; 0,2 |
Привод | |||
Электродвигатель привода главного движения, кВт | 1,7 | 1,5 | 1,5 |
Габарит и масса станка | |||
Габариты станка (длина ширина высота), мм | 1260 х 1062 х 1145 | 1200 x 1220 x 1230 | 1250 x 1132 x 1240 |
Масса станка, кг | 420 | 440 | 480 |
Связанные ссылки
Каталог справочник сверлильных металлорежущих станков
Паспорта к сверлильным металлорежущим станкам и оборудованию
Справочник деревообрабатывающих станков
Справочник КПО
Купить каталог, справочник, базу данных: Прайс-лист информационных изданий
stanki-katalog.ru
Настольный сверлильно-фрезерный станок MMT-48SP – посмотреть фото.
Каталог товаров
Сделайте магазин лучше!Ответьте на несколько вопросов, ваше мнение важно для нас
{“c”:”bitrix:news.list”,”t”:”banner_left”,”p”:{“IBLOCK_TYPE”:”content”,”IBLOCK_ID”:”11″,”NEWS_COUNT”:”5″,”SORT_BY1″:”RAND”,”SORT_ORDER1″:”ASC”,”SORT_BY2″:”ACTIVE_FROM”,”SORT_ORDER2″:”DESC”,”FILTER_NAME”:””,”FIELD_CODE”:[“”,””],”PROPERTY_CODE”:[“URL”,””],”CHECK_DATES”:”Y”,”DETAIL_URL”:””,”AJAX_MODE”:”N”,”AJAX_OPTION_SHADOW”:”Y”,”AJAX_OPTION_JUMP”:”N”,”AJAX_OPTION_STYLE”:”Y”,”AJAX_OPTION_HISTORY”:”N”,”CACHE_TYPE”:”N”,”CACHE_TIME”:”86400″,”CACHE_FILTER”:”N”,”CACHE_GROUPS”:”Y”,”PREVIEW_TRUNCATE_LEN”:””,”ACTIVE_DATE_FORMAT”:”d.m.Y”,”DISPLAY_PANEL”:”N”,”SET_TITLE”:”N”,”SET_STATUS_404″:”N”,”INCLUDE_IBLOCK_INTO_CHAIN”:”N”,”ADD_SECTIONS_CHAIN”:”N”,”HIDE_LINK_WHEN_NO_DETAIL”:”N”,”PARENT_SECTION”:””,”PARENT_SECTION_CODE”:””,”DISPLAY_NAME”:”N”,”DISPLAY_DATE”:”N”,”DISPLAY_TOP_PAGER”:”N”,”DISPLAY_BOTTOM_PAGER”:”N”,”PAGER_SHOW_ALWAYS”:”N”,”PAGER_TEMPLATE”:””,”PAGER_DESC_NUMBERING”:”N”,”PAGER_DESC_NUMBERING_CACHE_TIME”:”3600″,”PAGER_SHOW_ALL”:”N”,”AJAX_OPTION_ADDITIONAL”:””,”COMPONENT_TEMPLATE”:”banner_left”,”SET_BROWSER_TITLE”:”Y”,”SET_META_KEYWORDS”:”Y”,”SET_META_DESCRIPTION”:”Y”,”SET_LAST_MODIFIED”:”N”,”INCLUDE_SUBSECTIONS”:”Y”,”PAGER_TITLE”:”\u041d\u043e\u0432\u043e\u0441\u0442\u0438″,”PAGER_BASE_LINK_ENABLE”:”N”,”SHOW_404″:”N”,”MESSAGE_404″:””}}
{“c”:”altop:catalog.top”,”t”:”discount_left”,”p”:{“DISPLAY_IMG_WIDTH”:”178″,”DISPLAY_IMG_HEIGHT”:”178″,”SHARPEN”:”30″,”IBLOCK_TYPE”:”catalog”,”IBLOCK_ID”:”6″,”ELEMENT_SORT_FIELD”:”rand”,”ELEMENT_SORT_ORDER”:”asc”,”ELEMENT_SORT_FIELD2″:””,”ELEMENT_SORT_ORDER2″:””,”SECTION_URL”:””,”DETAIL_URL”:””,”BASKET_URL”:”\/personal\/cart\/”,”ACTION_VARIABLE”:”action”,”PRODUCT_ID_VARIABLE”:”id”,”PRODUCT_QUANTITY_VARIABLE”:”quantity”,”PRODUCT_PROPS_VARIABLE”:”prop”,”SECTION_ID_VARIABLE”:”SECTION_ID”,”DISPLAY_COMPARE”:”Y”,”ELEMENT_COUNT”:”3″,”LINE_ELEMENT_COUNT”:””,”PROPERTY_CODE”:[“NEWPRODUCT”,”SALELEADER”,”DISCOUNT”,”MANUFACTURER”,””],”PROPERTY_CODE_MOD”:[“”,””],”FLAG_PROPERTY_CODE”:”DISCOUNT”,”OFFERS_LIMIT”:””,”PRICE_CODE”:[“BASE”],”USE_PRICE_COUNT”:”N”,”SHOW_PRICE_COUNT”:”1″,”PRICE_VAT_INCLUDE”:”Y”,”PRODUCT_PROPERTIES”:[],”USE_PRODUCT_QUANTITY”:”Y”,”CACHE_TYPE”:”A”,”CACHE_TIME”:”86400″,”CACHE_NOTES”:””,”CACHE_GROUPS”:”Y”,”HIDE_NOT_AVAILABLE”:”N”,”CONVERT_CURRENCY”:”Y”,”CURRENCY_ID”:”RUB”,”COMPONENT_TEMPLATE”:”discount_left”,”OFFERS_FIELD_CODE”:[“”,””],”OFFERS_PROPERTY_CODE”:[“”,””],”OFFERS_SORT_FIELD”:”sort”,”OFFERS_SORT_ORDER”:”asc”,”OFFERS_SORT_FIELD2″:”id”,”OFFERS_SORT_ORDER2″:”desc”,”OFFERS_CART_PROPERTIES”:[]}}
Производители
{“c”:”bitrix:news.list”,”t”:”vendors_left”,”p”:{“IBLOCK_TYPE”:”catalog”,”IBLOCK_ID”:”4″,”NEWS_COUNT”:”10″,”SORT_BY1″:”NAME”,”SORT_ORDER1″:”ASC”,”SORT_BY2″:”SORT”,”SORT_ORDER2″:”ASC”,”FILTER_NAME”:””,”FIELD_CODE”:[],”PROPERTY_CODE”:[],”CHECK_DATES”:”Y”,”DETAIL_URL”:”\/vendors\/#ELEMENT_CODE#\/”,”AJAX_MODE”:”N”,”AJAX_OPTION_SHADOW”:”Y”,”AJAX_OPTION_JUMP”:”N”,”AJAX_OPTION_STYLE”:”Y”,”AJAX_OPTION_HISTORY”:”N”,”CACHE_TYPE”:”A”,”CACHE_TIME”:”86400″,”CACHE_FILTER”:”N”,”CACHE_GROUPS”:”Y”,”PREVIEW_TRUNCATE_LEN”:””,”ACTIVE_DATE_FORMAT”:”d.m.Y”,”DISPLAY_PANEL”:”N”,”SET_TITLE”:”N”,”SET_STATUS_404″:”N”,”INCLUDE_IBLOCK_INTO_CHAIN”:”N”,”ADD_SECTIONS_CHAIN”:”N”,”HIDE_LINK_WHEN_NO_DETAIL”:”N”,”PARENT_SECTION”:””,”PARENT_SECTION_CODE”:””,”DISPLAY_NAME”:”Y”,”DISPLAY_DATE”:”N”,”DISPLAY_TOP_PAGER”:”N”,”DISPLAY_BOTTOM_PAGER”:”N”,”PAGER_SHOW_ALWAYS”:”N”,”PAGER_TEMPLATE”:””,”PAGER_DESC_NUMBERING”:”N”,”PAGER_DESC_NUMBERING_CACHE_TIME”:”3600″,”PAGER_SHOW_ALL”:”N”,”AJAX_OPTION_ADDITIONAL”:””}}
Будьте в курсе!
Новости, обзоры и акции
{“c”:”bitrix:news.list”,”t”:”stati_left”,”p”:{“IBLOCK_TYPE”:”content”,”IBLOCK_ID”:”10″,”NEWS_COUNT”:”3″,”SORT_BY1″:”ACTIVE_FROM”,”SORT_ORDER1″:”DESC”,”SORT_BY2″:”SORT”,”SORT_ORDER2″:”ASC”,”FILTER_NAME”:””,”FIELD_CODE”:[“”,””],”PROPERTY_CODE”:[“”,””],”CHECK_DATES”:”Y”,”DETAIL_URL”:”\/about\/obzory-i-sovety\/#ELEMENT_CODE#\/”,”AJAX_MODE”:”N”,”AJAX_OPTION_SHADOW”:”Y”,”AJAX_OPTION_JUMP”:”N”,”AJAX_OPTION_STYLE”:”Y”,”AJAX_OPTION_HISTORY”:”N”,”CACHE_TYPE”:”A”,”CACHE_TIME”:”86400″,”CACHE_FILTER”:”N”,”CACHE_GROUPS”:”Y”,”PREVIEW_TRUNCATE_LEN”:””,”ACTIVE_DATE_FORMAT”:”d.m.Y”,”DISPLAY_PANEL”:”N”,”SET_TITLE”:”N”,”SET_STATUS_404″:”N”,”INCLUDE_IBLOCK_INTO_CHAIN”:”N”,”ADD_SECTIONS_CHAIN”:”N”,”HIDE_LINK_WHEN_NO_DETAIL”:”N”,”PARENT_SECTION”:””,”PARENT_SECTION_CODE”:””,”DISPLAY_NAME”:”Y”,”DISPLAY_DATE”:”Y”,”DISPLAY_TOP_PAGER”:”N”,”DISPLAY_BOTTOM_PAGER”:”N”,”PAGER_SHOW_ALWAYS”:”N”,”PAGER_TEMPLATE”:””,”PAGER_DESC_NUMBERING”:”N”,”PAGER_DESC_NUMBERING_CACHE_TIME”:”3600″,”PAGER_SHOW_ALL”:”N”,”AJAX_OPTION_ADDITIONAL”:””,”COMPONENT_TEMPLATE”:”stati_left”,”SET_BROWSER_TITLE”:”Y”,”SET_META_KEYWORDS”:”Y”,”SET_META_DESCRIPTION”:”Y”,”SET_LAST_MODIFIED”:”N”,”INCLUDE_SUBSECTIONS”:”Y”,”PAGER_TITLE”:”\u041d\u043e\u0432\u043e\u0441\u0442\u0438″,”PAGER_BASE_LINK_ENABLE”:”N”,”SHOW_404″:”N”,”MESSAGE_404″:””}}
{“c”:”bitrix:news.list”,”t”:”stati_left”,”p”:{“IBLOCK_TYPE”:”content”,”IBLOCK_ID”:”19″,”NEWS_COUNT”:”3″,”SORT_BY1″:”ACTIVE_FROM”,”SORT_ORDER1″:”DESC”,”SORT_BY2″:”SORT”,”SORT_ORDER2″:”ASC”,”FILTER_NAME”:””,”FIELD_CODE”:[“”,””],”PROPERTY_CODE”:[“”,””],”CHECK_DATES”:”Y”,”DETAIL_URL”:”\/about\/obzory-i-sovety\/#ELEMENT_CODE#\/”,”AJAX_MODE”:”N”,”AJAX_OPTION_SHADOW”:”Y”,”AJAX_OPTION_JUMP”:”N”,”AJAX_OPTION_STYLE”:”Y”,”AJAX_OPTION_HISTORY”:”N”,”CACHE_TYPE”:”A”,”CACHE_TIME”:”86400″,”CACHE_FILTER”:”N”,”CACHE_GROUPS”:”Y”,”PREVIEW_TRUNCATE_LEN”:””,”ACTIVE_DATE_FORMAT”:”d.m.Y”,”DISPLAY_PANEL”:”N”,”SET_TITLE”:”N”,”SET_STATUS_404″:”N”,”INCLUDE_IBLOCK_INTO_CHAIN”:”N”,”ADD_SECTIONS_CHAIN”:”N”,”HIDE_LINK_WHEN_NO_DETAIL”:”N”,”PARENT_SECTION”:””,”PARENT_SECTION_CODE”:””,”DISPLAY_NAME”:”Y”,”DISPLAY_DATE”:”Y”,”DISPLAY_TOP_PAGER”:”N”,”DISPLAY_BOTTOM_PAGER”:”N”,”PAGER_SHOW_ALWAYS”:”N”,”PAGER_TEMPLATE”:””,”PAGER_DESC_NUMBERING”:”N”,”PAGER_DESC_NUMBERING_CACHE_TIME”:”3600″,”PAGER_SHOW_ALL”:”N”,”AJAX_OPTION_ADDITIONAL”:””,”COMPONENT_TEMPLATE”:”stati_left”,”SET_BROWSER_TITLE”:”Y”,”SET_META_KEYWORDS”:”Y”,”SET_META_DESCRIPTION”:”Y”,”SET_LAST_MODIFIED”:”N”,”INCLUDE_SUBSECTIONS”:”Y”,”PAGER_TITLE”:”\u041d\u043e\u0432\u043e\u0441\u0442\u0438″,”PAGER_BASE_LINK_ENABLE”:”N”,”SHOW_404″:”N”,”MESSAGE_404″:””}}
youmet.ru
Настольные сверлильно-фрезерные станки с ЧПУ по металлу
Содержание статьи:
Популярные операции сверления и фрезерования необязательно выполнять на разном оборудовании. В особенности это касается комплектации небольших ремонтных и домашних мастерских. В этом случае рекомендуется использовать универсальные настольные сверлильные модели станков с ЧПУ, имеющие функцию фрезерования.
Общие принципы конструирования
Профессиональная модель сверлильно-фрезерного станка
В компоновке данного оборудования используются элементы сверлильных и фрезерных станков. Для увеличения функциональности и оптимизации процесса обработки заготовок устанавливают числовое программное управление.
Конструктивно модель сверлильного станка с ЧПУ состоит из опорной плиты, на которой размещаются остальные элементы. Узел со шпиндельной бабкой и силовая установка располагаются на вертикальной опоре. На ней же установлен рабочий стол с механизмом продольных и поперечных подач. Блок ЧПУ позволяет автоматизировать работу фрезы (сверла) и подачи стола.
Кроме этого можно выделить следующие конструктивные особенности сверлильно-фрезерного станка настольного исполнения:
- универсальный патрон шпинделя. Он рассчитан на установку пальчиковых фрез и сверл. Важно правильно подобрать размер хвостовика;
- изменение скорости вращения шпинделя без остановки двигателя. Это дает возможность выполнять весь цикл работ по сложной программе;
- поворотный шпиндельный блок. Эта функция позволяет выполнять операции обработки детали под различными углами.
Оборудование этого типа можно условно разделить на любительское и профессиональное. Разница закачается в мощности силовой установки, числе подач рабочего стола и скорости вращения шпинделя.
В некоторых моделях фрезерная головка может изменять свое положение в горизонтальном направлении по направляющим типа «ласточкин хвост». В совокупности с подачами рабочего это значительно увеличивает возможности обработки.
Основные технические характеристики
Пример компоновки сверлильно-фрезерного станка
Эксплуатационные качества оборудования зависят от требований, которые составляются индивидуально для каждого станка. Учитывается его производительность, точность выполнения операций и параметры заготовки (конфигурация, материал изготовления). Стоит отметить, что основное разделение сверлильно-фрезерных станков с ЧПУ выполняется по материалу обработки – дерево или металл.
Мощность силовой установки напрямую влияет на возможности станка. Однако наряду с этим массивная станина должна гарантировать отсутствие вибраций. Для настольных моделей это является одним из определяющих параметров выбора. В профессиональных моделях для привода шпинделя используется двухступенчатый электродвигатель. Встроенная коробка скоростей дает возможность регулировать число оборотов шпиндельной головки. Для повышения срока ее безремонтной службы в конструкции должна присутствовать система автоматической смазки шестерней коробки.
Анализ технических параметров обрабатывающего оборудования должен быть основан на следующих характеристиках сверлильно-фрезерного станка с ЧПУ:
- максимально допустимый диаметр сверления;
- размеры торцевых и концевых фрез;
- пределы частот вращения шпинделя;
- значение вылета шпинделя;
- значение продольного и поперечного хода рабочего стола;
- ход пиноли автоподачи;
- возможность наклона рабочей головки относительно поверхности рабочего стола;
- удаленность от шпинделя до стола;
- габариты рабочего стола и наличие т-образных пазов крепления;
- параметры мощности электродвигателя – потребляемая и выходная;
- габаритные размеры и масса.
Дополнительно, кроме вышеописанных параметров, необходимо учитывать максимальную массу обрабатываемой детали. Эта характеристика включает в себя зависимость нагрузки на рабочий стол по удаленности детали относительно центра.
Для оптимизации рабочего процесса блок управления ЧПУ обычно располагается на подвижной консоли. С его помощью контролируется текущий процесс обработки заготовки, а также есть возможность корректировки данных.
Области применения и правила эксплуатации
Полупрофессиональная модель станка
Современные модели сверлильно-фрезерных станков с блоком ЧПУ применяются в качестве компонентов производственных линий, частных и потоковых мастерских. С их помощью можно с высокой точностью формировать сквозные и глухие отверстия, делать сложные типы обработки. Они являются незаменимым компонентом в машиностроении и приборостроении.
После приобретения оптимальной модели оборудования необходимо правильно выполнить его установку. Обычно производители предлагают в качестве дополнительной комплектации специальные тумбы, имеющие функцию регулировки по высоте и характеризующиеся хорошим показателем устойчивости. Если же такой вариант не подходит – станину можно сделать самостоятельно.
Во время эксплуатации оборудования необходимо соблюдать следующие правила:
- ограничения по габаритам и массе обрабатываемой детали;
- своевременно проводить проверку компонентов на наличие дефектов;
- после составления программы для ЧПУ сначала протестировать ее работоспособность на «холостом ходу». Только после этого можно устанавливать деталь на рабочий стол;
- контролировать нагрузку на шпиндель, если таковая функция не предусмотрена в агрегате.
В целом работа сверлильно-фрезерных станков не вызывает нареканий. Важно соблюдать правила эксплуатации от производителей.
Обзор одной из популярных моделей оборудования:
stanokgid.ru
НСФ-1 станок сверлильно-фрезерный настольный Описание, характеристики, схемы
Сведения о производителе сверлильно-фрезерного станка НСФ-1
Изготовитель токарного станка модели 1К62Д, 1К62ДГ – Челябинский Станкостроительный завод №78 имени Серго Орджоникидзе, ФНПЦ “Станкомаш”, основанный в 1935 году.
Производимая продукция: станки токарно-винторезные: 1К62Д, 1К625Д, ТС-30, ТС-70, ТС-75, ТС-85 компактные токарные станки ТВ-250.
Станки, выпускаемые Челябинским Станкостроительным заводом №78 имени Серго Орджоникидзе

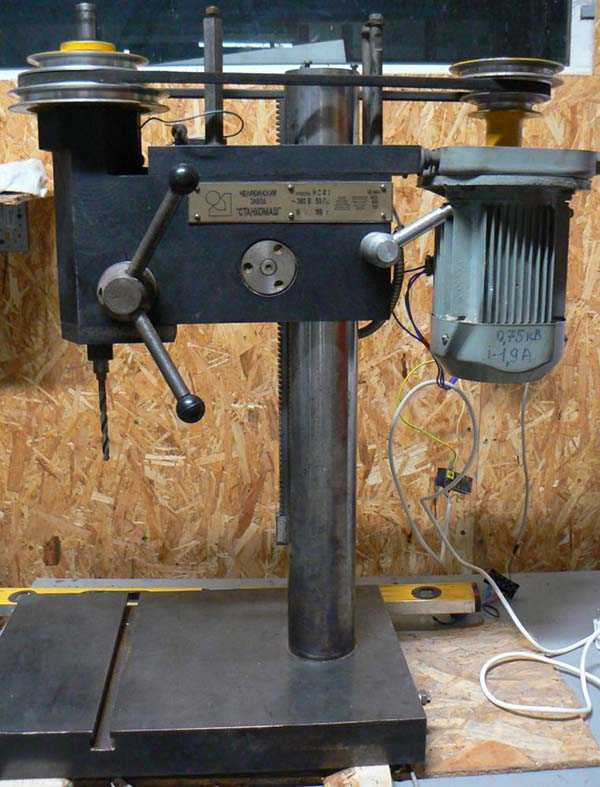

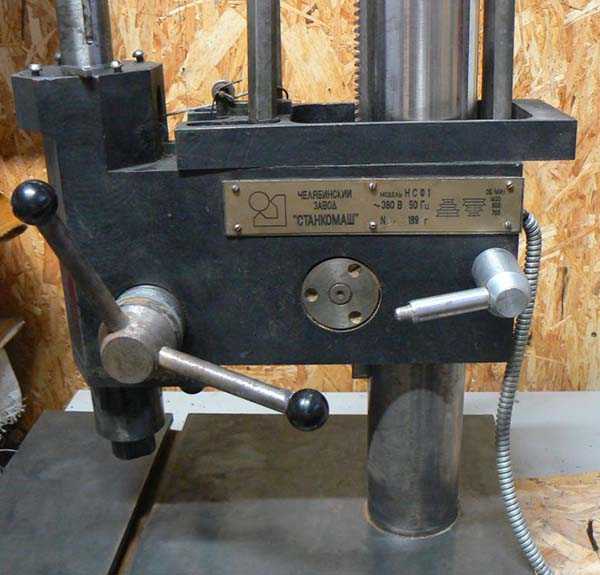

НСФ-1 сверлильно-фрезерный станок настольный. Назначение, область применения
Станокки настольный фрезерно-сверлильный с ручным управлением модели НСФ-1 предназначен для всех видов фрезерных работ, а также сверления рассверливания, зенкерования, зенкования и нарезания резьбы машинными метчиками. Обработка производится быстрорежущим и твердосплавным инструментом в деталях из различных конструкционных материалов и из неметаллических материалов.
Станок предназначен на применение в ремонтных мастерских промышленных предприятий, цехах малых предприятий при индивидуальной трудовой деятельности в ремонтных и бытовых мастерских.
Основные технические характеристики сверлильно-фрезерного настольного станка НСФ-1
Изготовитель – Челябинский Станкостроительный завод.
- Максимальный диаметр сверления в стали 45 – Ø 12 мм
- Наибольший диаметр концевой фрезы – 14 мм
- Наибольшая глубина сверления – 75 мм
- Расстояние от торца шпинделя до основного стола – 185..470 мм
- Пределы чисел оборотов шпинделя в минуту – 715, 915, 1460 об/мин
- Конец шпинделя – Морзе 2
- Мощность электродвигателя – 0,75 кВт
- Масса станка – 190 кг
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.
Отсчет глубины сверления производится по плоской шкале или упору.
Трехступенчатые шкивы привода позволяют получать три скорости вращения шпинделя, что обеспечивает свободный выбор скоростей резания.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.
Станки НСФ-1 позволяют выполнять следующие операции:
- сверление
- зенкерование
- развертывание
- рассверливание
- нарезание резьб
- фрезерование
Вид климатического исполнения – УХЛ4 или Т3 по ГОСТ 15150-69.
НСФ-1 габаритные размеры рабочего пространства станка
Габаритные размеры рабочего пространства станка НСФ-1
НСФ-1 общий вид сверлильно-фрезерного станка
Фото сверлильно-фрезерного станка НСФ-1
Фото сверлильно-фрезерного станка НСФ-1
Фото сверлильно-фрезерного станка НСФ-1
Расположение составных частей сверлильно-фрезерного станка НСФ-1
Расположение составных частей сверлильно-фрезерного станка нсф-1
НСФ-1 спецификация составных частей сверлильно-фрезерного станка
- Стол крестовый НСФ1.05.000
- Приспособление зажимное НСФ1.11.000
- Шпиндель НСФ1.01.000
- Корпус НС2.00.0002А
- Ограждение НСФ1.10.000
- Кожух НСФ1.03.000
- Электрооборудование НСФ1.185.000
- Трос НС2.60.000
- Противовес НС2.00.068
- Стойка НС2.00.053
- Стол НС2.00.051
НСФ-1 расположение органов управления фрезерно-сверлильным станком
Расположение органов управления сверлильно-фрезерным станком НСФ-1
Спецификация органов управления станком НСФ-1
- Рукоятка ручного перемещения поперечных салазок суппорта
- Рукоятка ручного продольного перемещения салазок
- Рукоятка ручной подачи шпинделя
- Рукоятка зажима шпиндельной бабки станка на стойке
- Рукоятка ручного перемещения шпиндельной бабки
- Кнопочная станция включения и выключеяия электродвигателя
- Кнопочная станция включения и выключеяия электродвигателя
- Рукоятка зажима пиноли шпинделя

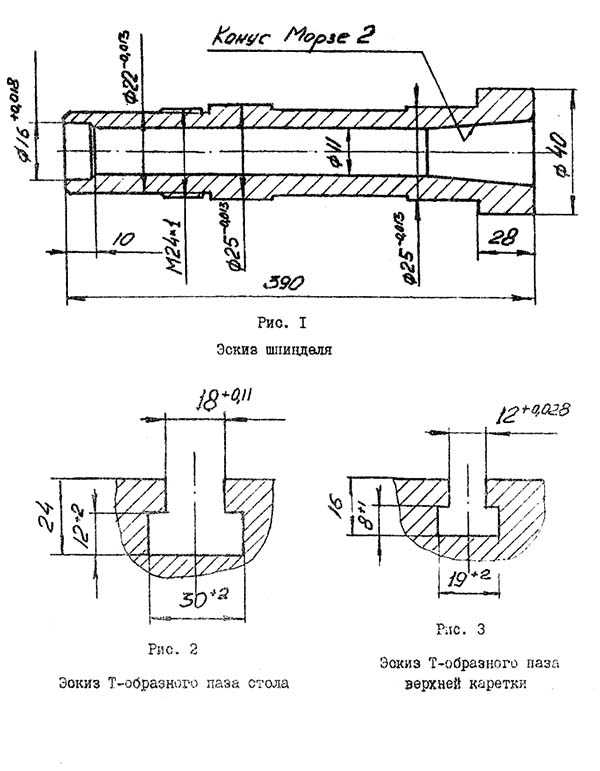

Чертеж шпинделя сверлильно-фрезерного станка НСФ-1
Чертеж шпинделя сверлильно-фрезерного станка нсф-1
Чертеж крестового стола сверлильно-фрезерного станка НСФ-1
Чертеж крестового стола сверлильно-фрезерного станка нсф-1
На столе поз.11 (рис.4) закреплена стойка поз.10 (рис.4). По стойке с помощью передачи райка-шестерня вручную рукояткой поз.6 (рис.5) перемещается шпиндельная бабка поз, 4 (рис.4). Шпиндельная бабка фиксируется на стойке с помощью рукоятки 4 (рис.5).
В корпусе шпиндельной бабки расположен узел шпинделя поз.3 (рис.4). Перемещение шпиндельного узла осуществляется рукояткой поз.3 (рис.5) при помощи валика-шестерни поз.17 (рис.6) и гильзы с рейкой (рис.6). фиксация его для выполнения фрезерных работ осуществляется пружинящим кронштейном поз.2 (рис.6) при помощи рукоятки поз.9 (рис.5).
Устройство узла шпинделя приведено на рис.6.
Инструмент поз.1 крепится в шпинделе поз.5 с помощью штревеля поз.6 и гайки поз.12. Шпиндель поз.5 расположен в гильзе поз.7. Регулировка подшипников поз.3 и поз.4 осуществляется с помощью разрезной гайки поз.8.
Клиноременный 3-х ручьевой шкив поз.13 через шпоночное соединение передает крутящий момент на втулку поз.11, закрепленную а опоре с помощью подшипника поз.9. Далее крутящий момент передается через шпоночное соединение на шпиндель поз.5.
Ременная передача поз.14 ограждена кожухом поз.10. Возврат шпинделя осуществляется с помощью противовеса поз.9 (рис.4) с помощью троса поз.8 (рис.4) через систему роликов поз.15 (рис.6).
На корпусе шпиндельной бабки поз.4 (рис.4) крепится плита с электродвигателем, имеющая пазы для натяжения приводного ремня. Три ручья в шкивах обеспечивают частоту вращения шпинделя 715, 915, 1460 об/мин.
На плоскости стола поз.11 (рис.4) расположен съемный крестовый стол поз.1 (рис.4).
Устройство крестового стола показано на рис.7, Он состоит из 2 суппортов – продольного и поперечного, аналогичных по конструкции. Между суппортами расположено кольцо поз.7 с делениями. Оно позволяет поворачивать верхний суппорт на угол ± 45°.
Перемещение верхней части суппорта поз.3 по нижней поз.I осуществляется с помощью направляющих типа “Ласточкин хвост” с помощью передачи винт-гайка поз, 3, поз.4, Винт вращается с помощью рукоятки поз.8. Отсчет производится с помощью лимба поз.6.
На плоскости верхнего суппорта крестового стола поз.I (рис.4) крепится приспособление зажимное рис.8.
Оно состоит из плиты поз.1 с тремя Т-образными пазами, на которой крепится с помощью винтов в сухариков поз.7 неподвижная губка поз.6 и опора поз.4, внутри которой расположена гайка. Подвижная губка поз,5 перемещается с помощью винта поз.3 и рукоятки поз, 2.
При необходимости губки поз.5, поз.6 могут сниматься с плиты поз.1 и крепление заготовок можно производить по схеме, показанной на рис.9 с помощью прихватов поз.4 (рис.9) винтов поз.1, поз.2 (рис.9) и гайки поз.3 (рис.9).
Электрическая схема сверлильно-фрезерного станка НСФ-1
Электрическая схема сверлильно-фрезерного станка нсф-1
Технические характеристики станка НСФ-1
Наименование параметра | СФ-16 | НСФ-1 | |
---|---|---|---|
Основные параметры станка | |||
Наибольший условный диаметр сверления в стали 45, мм | 16 | 12 | |
Наибольший диаметр торцевой фрезы для обработки стали 45, мм | 100 | 14 | |
Диапазон нарезаемых резьб | М5..М22 | ||
Наименьшее и наибольшее расстояние от торца шпинделя до стола | 82..482 | 185..470 | |
Наименьшая высота заготовки, мм | 400 | ||
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 280 | 215 | |
Основной рабочий стол | |||
Размеры рабочей поверхности основного стола, мм | – | 350 х 370 | |
Наибольшая масса заготовки, кг | – | ||
Число Т-образных пазов Размеры Т-образных пазов | – | 1 | |
Крестовый рабочий стол | |||
Размеры рабочей поверхности основного стола, мм | 320 х 900 | 145 х 331 | |
Число Т-образных пазов Размеры Т-образных пазов | 3 | 1 | |
Наибольшая масса заготовки, кг | 100 | ||
Цена деления лимбов, мм | 0,05 | 0,05 | |
Наибольшее перемещение по осям X и Y, мм | 500 х 200 | 140 х 140 | |
Шпиндель, шпиндельная головка | |||
Наибольшее установочное перемещение шпиндельной головки, мм | 400 | ||
Ход гильзы шпинделя, мм | 100 | 75 | |
Частота вращения шпинделя, об/мин | 180..2800 | 715, 915, 1460 | |
Количество скоростей шпинделя | 6 (2 по 3) | 3 | |
Размер внутреннего конуса шпинделя | Морзе 3 | Морзе 2 | |
Диапазон механических подач шпинделя, об/мин | нет | нет | |
Привод | |||
Электродвигатель привода главного движения, кВт | 1,7 | 0,75 | |
Габарит и масса станка | |||
Габариты станка (длина ширина высота), мм | 1260 х 1062 х 1145 | 1135 х 350 х 790 | |
Масса станка, кг | 420 | 190 |
Связанные ссылки
Каталог справочник сверлильных металлорежущих станков
Паспорта к сверлильным металлорежущим станкам и оборудованию
Справочник деревообрабатывающих станков
Справочник КПО
Купить каталог, справочник, базу данных: Прайс-лист информационных изданий
stanki-katalog.ru
Станок настольный сверлильно-фрезерный
Фрезерные станки относятся к шестой группе по классификации ЭНИМС. Отличительной особенностью этих станков является то, что вращательное движение осуществляет непосредственно инструмент, а не заготовка, как это выполнено у токарных станков. Движение подачи на фрезерном станке приходится на обрабатываемую заготовку, которую закрепляют на столе станка. Фрезерные станки имеют достаточно большое разнообразие по видам.
Основное назначение фрезерного станка – работа с фрезами различного типа и назначения в процессе обработки пазов, плоскостей, канавок и прочих элементов заготовки. Классификацию фрезерные станки получили в зависимости от положения оси шпинделя, конструктивных особенностей стола, выполняемой работы, наличия модуля ЧПУ, универсальности и других немаловажных параметров. Выделяют основные виды фрезерных станков: вертикально-фрезерные, горизонтально-фрезерные консольные, непрерывного фрезерования, копировально-фрезерные, продольно-фрезерные, широкоуниверсальные, прочие станки (специализированные).
Особое место среди парка металлообрабатывающих фрезерных станков занимает гибридный станок настольный сверлильно-фрезерный. Его основным назначением является выполнение резьбонарезной, сверлильной и фрезерной работы. Этот станок обладает функциями, как фрезерного станка, так и сверлильного, при этом ни сколько не ухудшая качество обработки изделия на выходе.
Для обработки на сверлильно-фрезерном станке используются заготовки из цветного и черного металла, их различных сплавов. Мощности такого станка достаточно в условиях серийного производства изделий. Станок настольный сверлильно-фрезерный пользуется заслуженной популярностью в виду его универсальности и небольшому габаритному размеру. Как правило, такие станки практически все производятся в настольном варианте. Такой станок позволяет совершать фрезеровочные и сверлильные операции, то есть заменяет сразу два станка: фрезерный и сверлильный станки. Это, в свою очередь, делает его экономически выгодным – не требуется покупать два станка. Его универсальность позволяет еще и сэкономить на производственной площади предприятия.
Сверлильно-фрезерные станки выполняют достаточно большое количество операций и имеют различный функционал, в зависимости от их модели и дополнительного оборудования.
omashinostroenie.com
