Сверлильный станок НС-12: технические характеристики и паспорт

Это оборудование является разработкой Одесского СКБ, выпуск был налажен на нескольких предприятиях бывшего СССР в середине прошлого столетия. На базе основной модели создан ряд модификаций НС-12А, НС-12Б, НС-12М, с незначительным отличием характеристик и комплектации. Сверлильный станок НС-12 выполняет сверление отверстий и обработку резьбы в деталях из стали, чугуна, цветных металлов и сплавов, в неметаллических материалах. Он принадлежит к группе настольных станков.

Содержание

• Описание агрегата
• Паспорт станка
• Устройство станка НС-12А
• Принцип управления станком
• Управление агрегатом
• Местное освещение

Описание агрегата

Имеет небольшие габариты и устанавливается на верстаке, позволяет вести обработку небольших деталей. Применяется для оснащения ремонтных производственных подразделений, учебных и домашних мастерских.

Несмотря на маленькие габариты и невысокую производительность он легкий и удобный в использовании. Простота конструкции делает доступным техническое обслуживание и ремонт.

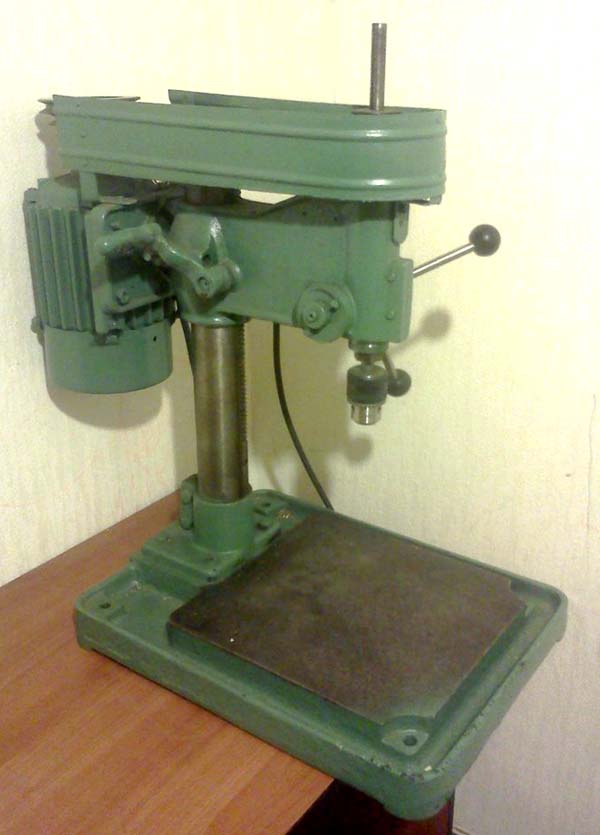

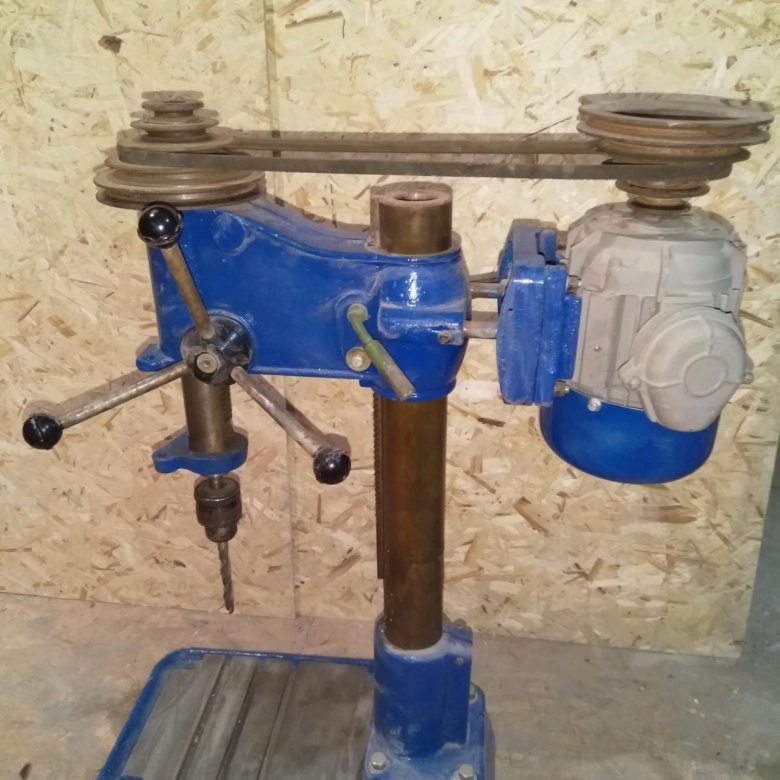

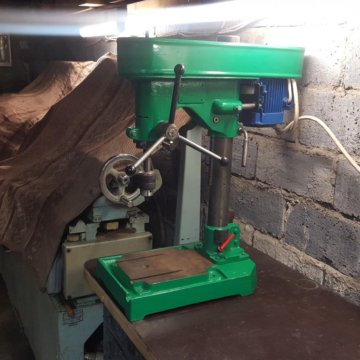

Конструкция сверлильного станка НС-12

Станком удобно управлять, а несложное устройство повышает надежность и долговечность.

У станка НС-12 пять рабочих скоростей вращения шпинделя. Обороты вращения изменяются с помощью ременной передачи. Ремень быстро переставляется на многоступенчатых шкивах с одного диаметра на другой. Благодаря оригинальному устройству механизма натяжения мастера могут без труда получить нужную скорость резания.

Технические характеристики сверлильного станка НС-12А дают возможность выполнять следующие операции:

• сверлить и рассверливать отверстия;
• зенкеровать и зенковать;
• разворачивать отверстия;
• нарезать внутреннюю резьбу.

Главным движением резания является вращение инструмента и вертикальная подача шпинделя.

Наибольший диаметр сверления в стальной детали, наибольший ход и вылет шпинделя – это базовые параметры станка. Описание оборудования также легко найти в интернете или у опытных мастеров. У любой техники такого типа имеется свой паспорт, где указаны все технические и специфические указания.

Паспорт станка

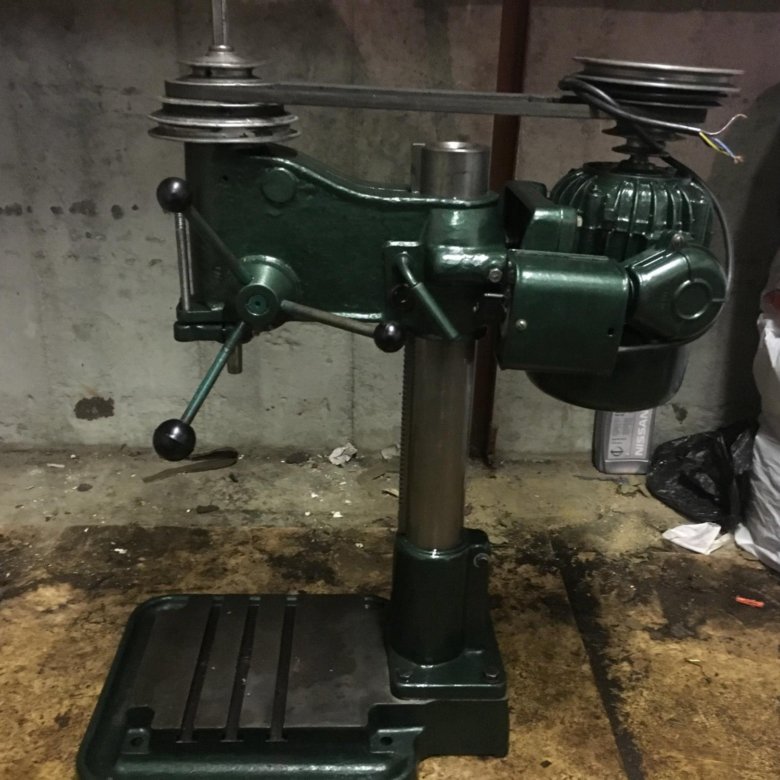

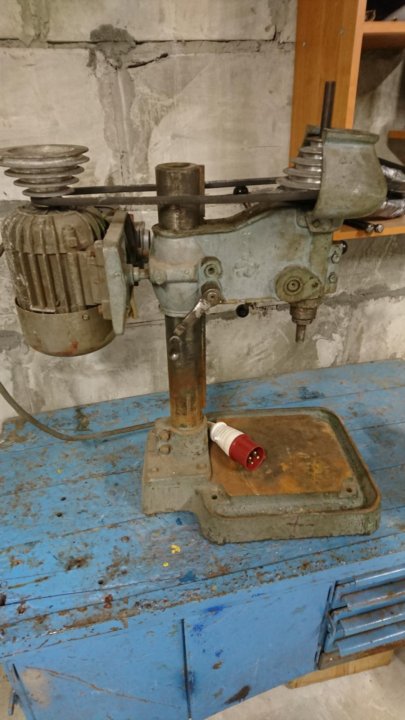

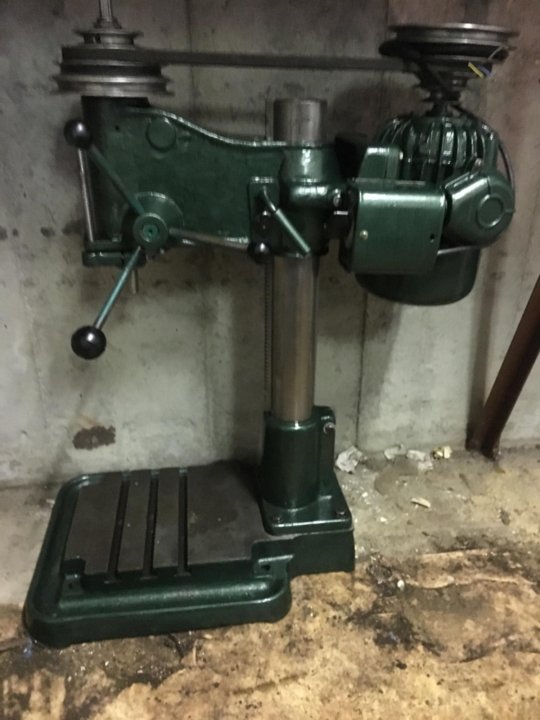

Устройство станка НС-12А

Основными элементами конструкции настольно-сверлильного станка являются:

• основание;
• колонна;
• хобот со шпиндельной группой;
• электропривод;
• органы управления.

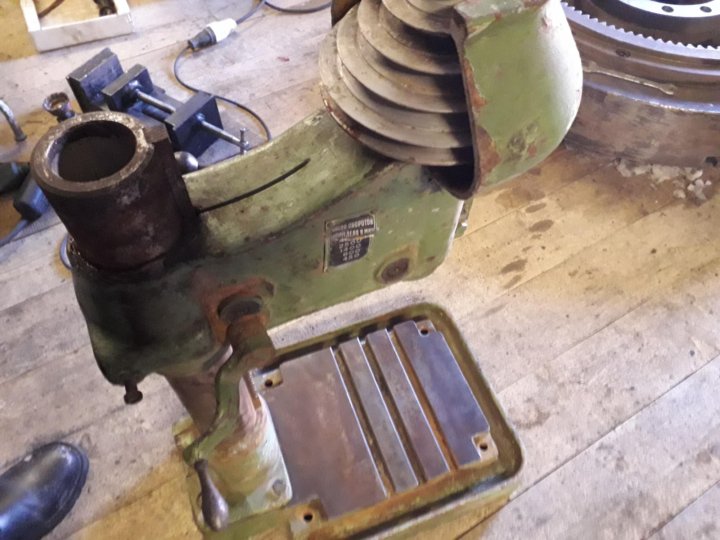

Чугунное основание служит опорной базой, а внутри массивной плиты размещены элементы электропривода, включая корпус выключателя, обеспечивающий освещение рабочей зоны и понижающий трансформатор.

На переднюю панель основания выведена кнопочная станция для включения оборудования. В верхней части основания расположен рабочий стол для установки, закрепления приспособлений и деталей.

По контуру периметра выполнен желоб для накопления охлаждающей жидкости, используемой при обработке. В желобе предусмотрено сливное отверстие, закрытое резьбовой пробкой. В случае подачи СОЖ от центральной магистрали к отверстию подсоединяется ниппель с резиновым шлангом.

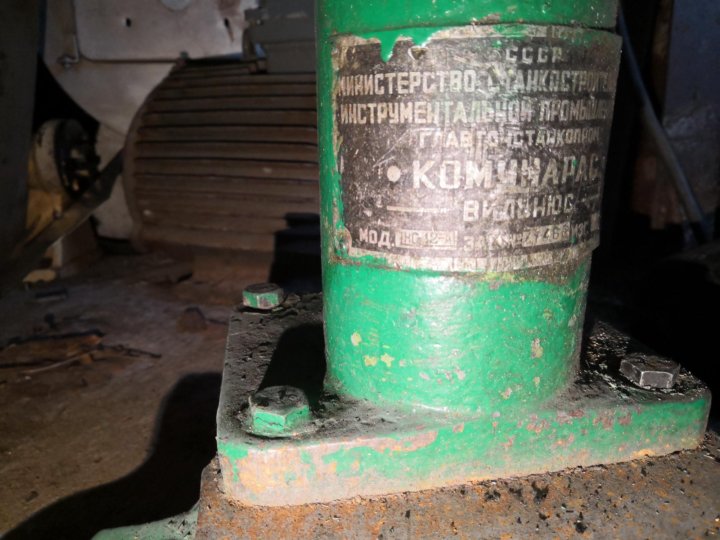

Колонна закреплена на плите основания специальным башмаком и притянута болтами. Когда необходимо повернуть колонну вокруг оси, болты отпускаются, стойка вместе с верхней частью устанавливается в требуемое положение и фиксируется.

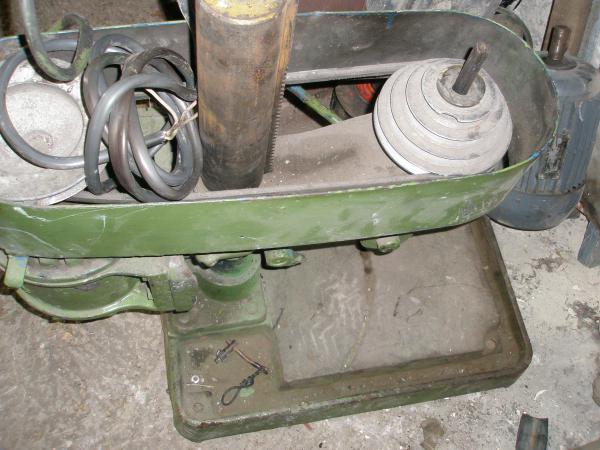

Хобот состоит из чугунного корпуса, в который вмонтирован шпиндельный узел, механизм перемещения, натяжное устройство для ремня и лампа местного освещения.

Сзади к корпусу подвешен электродвигатель на подмоторной плите.

Подмоторная плита для двигателя

Он сможет продольно перемещаться по направляющим. Подвижность двигателя необходима для уменьшения натяжения приводного ремня при регулировке оборотов вращения шпинделя. Когда ремень помещен в ручей шкива, двигатель возвращается на место и обеспечивается требуемое натяжение.

Подъем и опускание хобота по колонне обеспечивает реечная передача. Рейка передачи прочно закреплена на колонне, а приводная шестерня находится в хоботе. Управление вертикальным перемещением происходит вручную через рукоятку, имеющую жесткую связь с шестерней. Второй рычаг расположен возле колонны и фиксирует положение на колонне, это происходит на необходимой высоте над столом.

Шпиндель установлен на консольной части хобота в пиноли станка, подвижной в вертикальном направлении.

Перемещение пиноли, передающей шпинделю движение подачи, выполняется рукояткой, расположенной на боковой стороне хобота. Шпиндель сверлильного станка НС-12А размещен в опорах с прецизионными радиально-упорными подшипниками, они обеспечивают точность движения и плавный ход. Шкив управления выполнен в виде пятиступенчатой конструкции и установлен в опорах с радиальными подшипниками.

Контролировать глубину сверления глухих отверстий позволяет использование специального жесткого упора и плоская шкала на корпусе.

Принцип управления станком

Перед запуском станка в работу нужно убедиться в присутствии заземления.

Управление станком довольно простое:

• для его включения необходимо нажать кнопку «Пуск» на панели кнопочного пускателя;
• включение сопровождается пуском электродвигателя;
• станок готов к работе, а для остановки работы следует нажать кнопку «Стоп». Питание отключится и двигатель остановится. При необходимости местное освещение включается поворотом тумблера пакетного выключателя.

Управление агрегатом

Перечень элементов управления сверлильным станком НС-12А:

• кнопка включения «Пуск»;
• кнопка отключения «Стоп»;
• рукоятка включения освещения;
• рычаг вертикального перемещения хобота по колонне;
• фиксаторы натяжного устройства;
• рукоятка управления перемещением пиноли для ручной подачи;
• рукоятка фиксации положения хобота.

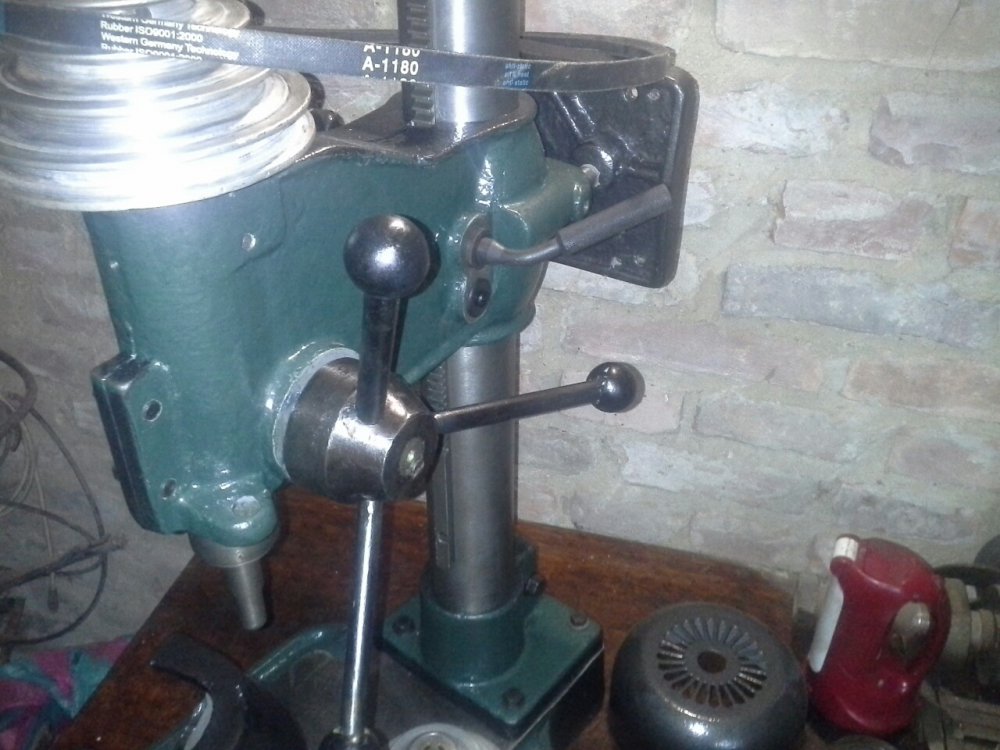

Фиксирующая положение хобота рукоятка

Местное освещение

Станок комплектуется необходимой аппаратурой для подключения местного освещения. Место для монтажа выбирается в зависимости от места установки.

Чаще всего местом для монтажа сверлильного станка НС-12А мастера выбирают верстак или монолитный стол. Тогда и монтажный кронштейн с трансформатором местного освещения устанавливают вблизи станка на том же основании. При размещении оборудования у стены удобно разместить на ней крепление.

Представленная модель сверлильного станка считается надежным оборудованием с понятным алгоритмом управления. Модель отличается высокой ремонтопригодностью и не требует больших затрат на обслуживание.

Популярная и бюджетная модель станет идеальным помощником в следующих помещениях:

• автомастерская;
• мини-цех;
• учебная лаборатория техникума.

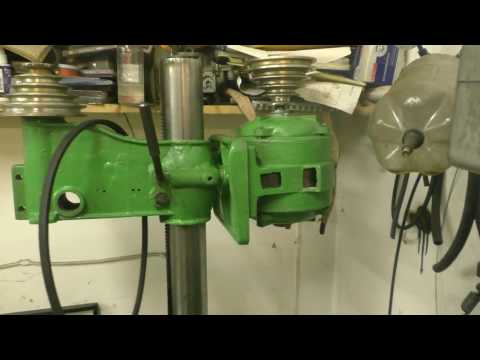

Видео: Сверлильный станок НС-12А

Настольно-сверлильный станок нс 12 в Сыктывкаре: 66-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Сыктывкар

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Вода, газ и тепло

Вода, газ и тепло

Мебель и интерьер

Мебель и интерьер

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Настольно-сверлильный станок нс 12

mds.yandex.net/get-mpic/5177817/img_id2761926415537607050.jpeg/300×300″> jpeg/300×300″> mds.yandex.net/get-mpic/5220597/img_id5079000332323768954.png/300×300″> mds.yandex.net/get-mpic/5332938/img_id5555179852785214598.jpeg/300×300″> jpeg/300×300″> mds.yandex.net/get-mpic/5229883/img_id5825853656712324133.jpeg/300×300″> jpeg/300×300″>

2 страница из 3

Сверлильный станок нс-12 в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Работает

Сверлильный станок Euro Craft DP201 : 1,2 кВт – 5 скоростей | Гарантия 1 год

На складе

Доставка по Украине

3 200 грн

Купить

Tools Prostor

Работает

Сверлильный станок Euro Craft DP201 : 1,2 кВт | Тиски в комплекте | Гарантия 12 месяцев.

На складе

Доставка по Украине

3 200 грн

Купить

Tools Prostor

Работает

Сверлильный станок LEX + тиски Чехия Гарантия 12 мес.

На складе

Доставка по Украине

3 300 грн

Купить

Интернет-магазин kilowat.in.ua

Работает

Сверлильный станок WorkMan DP12VL (0.55 кВт)

Доставка по Украине

по 18 205 грн

от 2 продавцов

18 205 грн

Купить

Работает

Сверлильный станок JET JWDP-12 (0.55 кВт, 16 мм)

Доставка из г. Запорожье

по 16 408 грн

от 2 продавцов

19 690 грн

16 408 грн

Купить

Работает

Сверлильный станок JET JWDP-12(1114148798)

Доставка по Украине

20 918 грн

17 879 грн

Купить

Интернет-магазин ЭлектроХаус

Работает

Сверлильный станок JET JWDP-12 (0.55 кВт, 16 мм)(658988784)(658988784)

Доставка по Украине

18 869.20 грн

16 408 грн

Купить

Интернет-магазин ЭлектроХаус

Работает

Сверлильный станок Lex LXDP15 1500 Вт 12 скоростей

Доставка по Украине

3 300 грн

Купить

shock-market. in.ua

Работает

Сверлильный станок Sturm 500 Вт, 12 скор. BD7050

Доставка по Украине

13 467 грн

Купить

Склад 24/7

Работает

Сверлильный станок Vorskla ПМЗ 1800/20-16 (12 скоростей, тиски, 2 патрона)

На складе

Доставка по Украине

9 372 грн

Купить

Интернет-магазин “Promteh”

Работает

Сверлильный станок Grand НСС-1650 (5 скоростей, 1650 Вт)

Доставка по Украине

3 784 грн

Купить

ХозБуд

Работает

Сверлильный станок JET JWDP-12

На складе

Доставка по Украине

18 150 грн

Купить

Магазин “СТАН МАШ” Официальный дилер TM: Holzmann, OPTImum, FDB Maschinen, Holzstar, Proma, Torin.

Работает

WorkMan DP12VL сверлильный станок с бесступенчатой регулировкой оборотов

На складе в г. Львов

Доставка по Украине

17 017.68 грн

Купить

Магазин “СТАН МАШ” Официальный дилер TM: Holzmann, OPTImum, FDB Maschinen, Holzstar, Proma, Torin.

Работает

JWDP-12 Настольный сверлильный станок

Доставка по Украине

18 150 грн

Купить

Станмастер

Работает

Сверлильный станок WorkMan DP12VL с бесступенчатой регулировкой оборотов

Доставка по Украине

15 337 грн

Купить

Станмастер

Смотрите также

Работает

Сверлильный станок JET JWDP-12(1615891406530)

Доставка по Украине

20 738 грн

17 878 грн

Купить

Интернет магазин “Домовичок”

Работает

Сверлильный станок JET JWDP-12 (0.55 кВт, 16 мм)(658988784)(33071084)

Доставка по Украине

18 869.20 грн

16 408 грн

Купить

Интернет магазин “Домовичок”

Работает

Сверлильный станок JET JWDP-12

Доставка из г. Киев

18 150 грн

Купить

Santel

Работает

Электрошкаф сверлильного станка 2М112 НС12 идеал СССР

Доставка по Украине

1 257.14 грн

Купить

Интернет Магазин Лавка Старьевщика Вадима БУ запчастей и товаров СССР !!!

Работает

Сверлильный станок WorkMan DP12VL с бесступенчатой регулировкой оборотов оптом и в розницу

Доставка по Украине

18 100 грн

17 557 грн

Купить

Интернет-магазин “ВсеОпт”

Работает

SB 30 Profi СТАНОК СВЕРЛИЛЬНЫЙ НА КОЛОННЕ С ВАРИАТОРОМ с реверсом, 1,2 кВт Bernardo

Под заказ

Доставка по Украине

159 285 грн

Купить

Станмастер

Работает

GHD 28 SV ПРОМЫШЛЕННЫЙ РЕЗЬБОНАРЕЗНОЙ СВЕРЛИЛЬНЫЙ СТАНОК НА КОЛОННЕ с автоподачей (1,7 кВт, М12) Bernardo

Под заказ

Доставка по Украине

184 504 грн

Купить

Станмастер

Работает

GB 28 S ПРОМЫШЛЕННЫЙ РЕЗЬБОНАРЕЗНОЙ СВЕРЛИЛЬНЫЙ СТАНОК НА КОЛОННЕ (1,5 кВт, М12) Bernardo

Под заказ

Доставка по Украине

149 161 грн

Купить

Станмастер

Работает

Станок сверлильный R32/R32E Flowdrill до М12 Serrmac

Под заказ

Доставка по Украине

от 185 000 грн

Купить

ТОВ «ТОРГОВО-ВИРОБНИЧА КОМПАНІЯ «СПЕКТР»

Работает

Настольный сверлильный станок JET JWDP-12

Доставка по Украине

18 150 грн

Купить

xboard

Работает

Сверлильный станок WorkMan DP12VL с бесступенчатой регулировкой оборотов

Доставка по Украине

16 320 грн

14 899 грн

Купить

Интернет Магазин “База-ЮА”

Работает

Сверлильный станок JET JWDP-12(796766629756)

Доставка по Украине

20 737 грн

17 877 грн

Купить

Интернет магазин “pro100market”

Работает

Сверлильный станок JET JWDP-12 (0. 55 кВт, 16 мм)(658988784)(1970714057756)

Доставка по Украине

18 869.20 грн

16 408 грн

Купить

Интернет магазин “pro100market”

Работает

Сверлильный станок Sturm (500 Вт, 12 скоростей) BD7050

Доставка по Украине

13 467 грн

Купить

Интернет-магазин “COOL-TOOL”

Паспорт НС-12А (Ø 12 мм) Настольно-сверлильный станок (Вильнюс)

Наименование издания: Инструкция по эксплуатации
Выпуск издания: Вильнюсский станкостроительный завод «Комунарас»
Год выпуска издания: 1970
Кол-во книг (папок): 1
Кол-во страниц: 38
Стоимость: Договорная
Описание: Полный комплект документации

•

Содержание:
Инструкция по эксплуатации
1. Назначение
2. Транспортировка и распаковка
– Схема транспортировки станка
3. Монтаж и установка
4. Подготовка к первоначальному пуску
5. Паспорт
6. Основные данные
– Эскиз стола
– Органы управления
7. Механизм главного движения
8. Спецификация к кинематической схеме

– Кинематическая схема
9. Сведения о ремонте
10. Краткое описание станка
– Основные узлы
– Шпиндельный узел
11. Специфические особенности некоторых узлов
Бабка шпинделя
Колонка
Шпиндель
Привод
Местное освещение
12. Спецификация покупного электрооборудования
13. Указания по эксплуатации и обслуживанию электрооборудования станка
– Принципиальная электросхема
14. Первоначальный пуск станка
15. Настройка и наладка
– Шкала перемещения шпинделя
16. Спецификация к схеме смазки
17. Смазка станка
– Схема смазки станка
18. Ведомость комплектности
19. Альбом чертежей запасных деталей**********
– Схема расположения подшипников качения
20. Акт технического испытания настольно-сверлильного станка

Описание станка:
В том случае, если рассматривать для приобретения паспорт настольного сверлильного станка, то как раз представленная в этой карточке товара модель НС-12А будет представлять собой наиболее перспективный вариант. И действительно, этот станок, что был произведён Вильнюсским станкостроительным заводом, обладает качественной конструкцией и возможностью высокой степени эксплуатации наравне с хорошей надёжностью. Именно по этой причине, описываемый станок всё так же продолжает применяться и работать в производственных реалиях цеха самой разнообразной направленности. Хотя, документация, что мы можем предложить к этой модели станка и была произведена ещё в далёком одна тысяча девятьсот семидесятом году. Тем не менее, она остаётся актуальной, ведь, благодаря надёжности и простоте эксплуатации, станок представленной модели обладает хорошим производственным потенциалом.

Иными словами, он и его применение в различных производствах остаётся востребованным, а вместе с этим, документ станет наиболее рациональным и полезным для изучения, моментов эксплуатации этого типа оборудования. Сам по себе документ обладает не менее чем тридцатью восьмью страницами в формате А2.

Но, именно такой формат позволяет наиболее рациональным образом распечатать его и применять непосредственно в условиях производственных реалий. А сама по себе инструкция по эксплуатации и технический паспорт, что обладают небольшими размерами и объёмом позволят наиболее удобным образом применять его, непосредственно работая на сверлильном станке. Качество поставляемой документации из нашего технического архива является хорошим, а в процессе распечатки будет заметно с наиболее качественной позиции как текстовая составляющая, но так же и схемы, что можно найти в достаточном количестве для эксплуатации станка на его страницах. При этом, наравне с детальным описанием этой модели оборудования, которое позволит на основании его заниматься эксплуатацией, обслуживанием, а в некоторых не сложных ситуациях и ремонтом станочной единицы.

Или, иными словами, теоретической части, которая конечно же будет являться фундаментальным и важнейшим элементом. Наравне с этой информацией здесь можно ознакомиться и с практикой, которая не менее важна, а так же значима. Речь идёт о так нужных для изучения чертежах, а вместе с этим схемах, которые присутствуют в документе. Этот вопрос касается не только механической части, но так же и электрики станка.

Отдельным пунктом можно обозначить такие важные чертежи под названием быстроизнашиваемые детали. Именно они в большей степени отвечают за ремонт и восстановление всех необходимых составляющих станка. Понятно, что в процессе работы, а особенно при усиленном взаимодействии со станком обязательно будут происходить ситуации, так или иначе связанные с восстановлением и ремонтом той или иной составляющей, части сверлилки. Как раз вот этот раздел обладает всеми необходимыми чертежами с детальными, а так же точными размерами последних, что упрощает их наработку и создание даже на подручном оборудовании.

Электрическая часть документа всё так же обладает необходимым описанием и выражается в схеме электрической принципиальной. Этот момент позволит работать с электрикой станка в наиболее перспективной подаче и моментах обслуживания. Так как понятно, что наиболее желаемая комплектация документа должна обладать не только механикой, но и электрикой. Именно в данном случае можно будет заниматься работой на станке в наиболее полной и рациональной подаче.

Сверлильный станок нс 12а в Україні — Порівняти ціни та купити на Flagma.ua

в топі

5

+1 фото

Ціна

Ціна за запитом

На продажу станок вертикально-сверлильный 2Н135. Оборудование после капитального ремонта.

Станкоремонтный…, ТОВ

10:45

в топі

6

+2 фото

Ціна

Ціна за запитом

Предлагаем на реализацию станок токарно-винторезный модели 1М65 (РМЦ 2800 мм) – Рязанский станкостроительный завод Оборудование после капитального ремонта с модернизацией электрической и механической части. Также в наличии следующее оборудование после капитального ремонта: Токарная группа: 1.

Станкоремонтный…, ТОВ

10:45

в топі

3

Ціна

1 000 грн/шт

На продажу станок вертикально фрезерный модели 6Р12. Оборудование после капитального ремонта. В наличии на складе предприятия, возможна проверка. Местонахождение: г. Кременчуг, ул. Ярмарочная, 11. Перечень оборудования предлагаемого к реализации: Токарно-винторезный 16К20, ТС-75 (РМЦ 1000, 1500

Станкоремонтный…, ТОВ

10:46

Ціна

3 500 грн/шт

Шпіндель сверлильного станка 2Н125-135

Ціна

73 500 грн/шт

Радиально сверлильный станок 2л53 предназначен для выполнения сверлильных операций с максимальным диаметром сверления 35 мм. Детали по телефону, торг. Радіально свердлильний верстат 2л53 призначений для виконання свердлильних операцій із максимальним діаметром свердління 35 мм. Деталі телефоном,

Ціна

28 000 грн/шт

Продам вертикальний свердлильний / сверлильный станок 2н118. Повністю в робочому стані. Можна підключити та перевірити.

Ціна

5 500 грн/шт

Сверлильний станок без двигуна з підйомним столом з 1М95.

Ціна

100 грн/шт

Продам станок. Ціна договірна

Стиролоптфармторг, ТОВ

25 лип

2

Ціна

1 100 €/шт

№ Характеристика Значення 1 Найбільший діаметр свердління стали 45, мм 25 2 Найменша і найбільша відстань від торця шпинделя до столу, мм 0…700 3 Найменша і найбільша відстань від торця шпинделя до плити, мм 750…1125 4 Відстань від осі вертикального шпинделя до

4

Ціна

23 000 грн/шт

Вертикально – сверлильний верстат моделі 2Б125 є універсальним верстатом, призначеним для роботи в ремонтних, інструментальних і виробничих цехах з дрібносерійним випуском продукції.

На верстаті можна робити сверління, зенкування і розгортання отворів діаметром до 25 мм в чавуні і сталі, а також

Грандпостач, ТОВ

1 гру 2021

2

Ціна

40 000 грн/шт

Станок в доброму робочому стані. Ціна договірна.

Машинобудівельний…, ТОВ

29 чер 2021

Ціна

80 000 грн/шт

Радіально-сверлильний станок 2м-55 призначений для свердління, зенкерування, розгортання, розточування отворів, нарізування різьблення мітчиками, підрізування торців різцем, а також виконання інших аналогічних операцій при обробці різних корпусних деталей в механічних цехах одиничного,

Завод Конвектор, ТОВ

15 чер 2018

5

+1 фото

Ціна

3 400 €/шт

Двосторонній сверлильно-пазувальний станок для створення отворів та пазів в напівавтоматичному режимі.

Повністю робочий, розмір тримає відмінно, все замінено, зараз в роботі. Кількість, віднстані, висота , ширина та глибина пазів легко регулюється. Пневматика нова від камоцці, гідропоршні –

Оксенюк В.В., ФОП

2 бер 2018

3

Ціна

18 грн/кг

Стіл ( плита ) монтажний від радіально-сверлильного станка 2М55,2М57, 2М58 – 1,7х5 м

3

Ціна

3 500 грн/шт

Шпіндель 2Н135 2Н118-125-135 сверлильного станка.

2

Ціна

1 050 €/шт

В доброму робочому стані не експлуатується з 2010 року

Різник О.П., ФОП

7 лют 2020

Ціна

1 грн/шт

Куалю сверлильний станок типау 2м112 або подібний (обовязково з Т пазами) до 120кг

ПП Токар, ПП

4 лют 2021

3

Ціна

24 000 грн/шт

Продам вертикальний свердлильний / сверлильный станок 2н118. Повністю в робочому стані. Можна підключити та перевірити. Використовувався для свердління алюмінієвих деталей. Електричне регулювання підйому стола. Чудово підійде для сто або ж для будь-якого виробництва.

8

+4 фото

Ціна

21 600 $/шт

СК 6150 D Токарный станок с ЧПУ Мы являемся официальным экспортером металлообрабатывающего оборудования, у нас вы можете подобрать нужный вам станок с более чем 50 различных моделей. Предоставляем гарантию, тестируем предоставляем сервисные услуги в случае неисправности. Перезвоните нашему

8

+4 фото

Ціна

65 000 грн/шт

Продам трубонарізний станок 9м14 комплектний. Також є фрезерний, поперечно стругальний, сверлильний. Та електромотори. Деталі по тел.

Авто88, ПП

7 січ 2019

2

Ціна

20 400 $/шт

СК 6140 Мы являемся официальным экспортером металлообрабатывающего оборудования, у нас вы можете подобрать нужный вам станок с более чем 50 различных моделей. Предоставляем гарантию, тестируем предоставляем сервисные услуги в случае неисправности. Перезвоните нашему менеджеру чтобы подобрать нужный

8

+4 фото

Ціна

22 800 $/шт

СК 6150 Токарный станок с ЧПУ Мы являемся официальным экспортером металлообрабатывающего оборудования, у нас вы можете подобрать нужный вам станок с более чем 50 различных моделей. Предоставляем гарантию, тестируем предоставляем сервисные услуги в случае неисправности. Перезвоните нашему менеджеру

7

+3 фото

Ціна

23 800 $/шт

СК6150 Токарный станок с ЧПУ Мы являемся официальным экспортером металлообрабатывающего оборудования, у нас вы можете подобрать нужный вам станок с более чем 50 различных моделей. Предоставляем гарантию, тестируем предоставляем сервисные услуги в случае неисправности. Перезвоните нашему менеджеру

Топ 10 настольных сверлильных станков по металлу за 2022 год

1 место

Отзывы(0):

Цена: 169 900 p

Ø сверления, мм	18
Конус шпинделя	MT2
Реверс шпинделя	есть
Макс. обороты	2100
Мощность , кВт	0.75
Напряжение	380В
Масса, кг	160

Настольно-сверлильный станок ГС2116К позволяет выполнять следующие операции:

• сверление
• рассверливание
• зенкерование
• развертывание
• резьбонарезание

Станки ГС2116К с успехом могут применяться для работы в домашних мастерских, школах, профучилищах а также на малых предприятиях с небольшими и серийными объемами металлообрабатывающего производства.

Полное описание …

2 место

Отзывы(0):

Цена: 129 900 p

Ø сверления, мм	12
Конус шпинделя	В18
Реверс шпинделя	нет
Макс. обороты	4500
Мощность , кВт	0.55
Напряжение	380В
Масса, кг	100

Настольно-сверлильный станок ГС2112 позволяет выполнять следующие операции:

• сверление
• развертывание
• зенкерование

Станки ГС2112 с успехом могут применяться для работы в домашних мастерских, школах, профучилищах а также на малых предприятиях с небольшими и серийными объемами металлообрабатывающего производства.

ПРОСТОТА КОНСТРУКЦИИ СТАНКА придает легкость управления, а также НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ настольных сверлильных станков.

Полное описание …

3 место

Отзывы(0):

Цена: 176 000 p

Ø сверления, мм	16
Конус шпинделя	В18
Реверс шпинделя	нет
Макс. обороты	1350
Мощность , кВт	0.75
Напряжение	380В
Масса, кг	100

Настольно-сверлильный станок СНВШ-2 предназначен для сверления отверстий диаметром до 16 мм. Может быть использован в ремонтных и производственных цехах, участках, передвижных ремонтных мастерских.

станок СНВШ-2 позволяет выполнять следующие операции:

• сверление;
• рассверливание;
• зенкерование.

СНВШ–2 заменяет устаревшие модели 2М112,ТМНС-12 и др. По сравнению с аналогами имеет меньший вес при более высокой жесткости и мощности на шпинделе.

Полное описание …

4 место

Отзывы(0):

Цена: 22 461 p

Ø сверления, мм	13
Конус шпинделя	MT2
Макс. обороты	2600
Мощность , кВт	0.45
Напряжение	220В
Масса, кг	32

Настольный сверлильный станок VISPROM B-1313B/230 предназначен для сверления отверстий в металле, пластике, дереве и других материалах. В условиях мелкого и среднесерийного производства настольный сверлильный станок находит широкое применение за счет своей многофункциональности и высокой производительности. Данное оборудование может быть использовано практически в любых условиях — оно работает от обычной бытовой сети, имеет небольшие размеры и отличается невысокой потребляемой мощностью. Возможности станка расширены благодаря функциям поворота и наклона стола.

Полное описание …

5 место

Отзывы(0):

Цена: 33 388 p

Ø сверления, мм	16
Конус шпинделя	MT2
Реверс шпинделя	нет
Макс. обороты	2580
Мощность , кВт	0.45
Напряжение	220В
Масса, кг	38

Настольный сверлильный станок PROMA PTB-16B/230 предназначен для сверления отверстий в металле, пластике, дереве и других материалах. В условиях мелко-среднесерийного и крупного производства этот станок находит широкое применение за счет своей многофункциональности, мощности и высокой производительности.

Полное описание …

6 место

Отзывы(2):

Цена: 125 500 p

Ø сверления, мм	12
Конус шпинделя	В18
Реверс шпинделя	есть
Макс. обороты	4500
Мощность , кВт	0.55
Напряжение	380В
Масса, кг	120

Настольно-сверлильный станок 2М112 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов – дерево, пластик диаметром сверления не более 12 мм.

Станок 2М112 позволяет выполнять следующие сверлильные операции:

• сверление
• рассверливание, растачивание
• зенкерование

Станки могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производсва.

Полное описание …

7 место

Отзывы(1):

Цена: 176 000 p

Ø сверления, мм	22
Конус шпинделя	MT2
Реверс шпинделя	нет
Макс. обороты	3400
Мощность , кВт	0.75
Напряжение	380В
Масса, кг	100

Настольно-сверлильный станок НС-16 разработан и изготовляется согласно требований Министерства Обороны РФ для помещений ограниченных по высоте (КУНГ), в жестких условиях транспортировки автотранспортом по бездорожью. Станок позволяет выполнять следующие операции:

• сверление;
• рассверливание;
• зенкерование.

НС-16 имеет внутренний конус Морзе М2, что позволяет при необходимости устанавливать патрон от В6 до В16. Используя сверла с конусным хвостовиком позволяет уверенно производить сверление отверстий до 22мм.

Полное описание …

8 место

Отзывы(0):

Цена: 39 256 p

Ø сверления, мм	6
Конус шпинделя	В10
Реверс шпинделя	есть
Макс. обороты	5000
Мощность , кВт	0.15
Напряжение	220В
Масса, кг	15

Настольный сверлильный станок PROMA VR-6DF предназначен для сверления и обработки отверстий в заготовках из металлов и др. материалов. Может выполнять следующие основные операции: сверление, зенкерование, развертывание, и т.д. Станок оснащён плавной регулировкой оборотов шпинделя, тонкой подачей и цифровым индикатором глубины сверления.

Благодаря миниатюрным габаритам и напряжению 230 вольт, данное оборудование можно использовать для мелких серийных работ в домашних условиях, а высокоточный шпиндель обеспечит желаемый класс обработки деталей.

Полное описание …

9 место

Отзывы(0):

Цена: 30 480 p

Ø сверления, мм	20
Конус шпинделя	MT2
Реверс шпинделя	нет
Макс. обороты	2220
Мощность , кВт	0.75
Напряжение	380В
Масса, кг	76

Настольный сверлильный станок Weiss Machinery WD20 (380V) предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов – дерево, пластик диаметром сверления не более 20 мм.

Станок может использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производства.

Полное описание …

10 место

Отзывы(2):

Цена: 52 000 p

Ø сверления, мм	22
Конус шпинделя	MT2
Реверс шпинделя	нет
Макс. обороты	2580
Мощность , кВт	0.90
Напряжение	380В
Масса, кг	74

Настольный сверлильный станок JET JDP-15T (380v) предназначен для сверления заготовок из черных и цветных металлов. Благодаря отличному соотношению цена-качество станки с успехом используются для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производства. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Верхний предел частоты вращения шпинделя станка обеспечивает обработку отверстий малого диаметра.

Полное описание …

Сравнительная таблица

Характеристики	ГС2116КВ	ГС2112	СНВШ-2	VISPROM B-1313B/230	PROMA PTB-16B/230	2М112	НС-16	Proma VR-6DF	Weiss Machinery WD20 (380V)	JET JDP-15 (380v)
Цена	169900	129900	176000	22461	33388	125500	176000	39256	30480	52000
Ø сверления	18	12	16	13	16	12	22	6	20	22
Конус шпинделя	MT2	В18	В18	MT2	MT2	В18	MT2	В10	MT2	MT2
Расстояние от шпинделя до основания	400	450		230	530	400		225	1210	540
Ход пиноли	100	100	100	50	60	100	100	40	80	85
Реверс шпинделя	есть	нет	нет		нет	есть	нет	есть	нет	нет
Вылет шпинделя	190	190	175		127	200	175	165	170	190
Автоподача	нет	нет	нет	нет	нет	нет	нет	нет	нет	нет
Размер стола	250 х 250	250х250	310×370	175х175	195х195	250х250	310х370	165х275	290×290	330х330
Регулировка частоты вращения шпинделя	Ступенчатая	Ступенчатая	Ступенчатая	Бесступенчатая	Ступенчатая	Ступенчатая	Ступенчатая	Бесступенчатая	Ступенчатая	Ступенчатая
Макс. обороты	2100	4500	1350	2600	2580	4500	3400	5000	2220	2580
Мощность	0.75	0.55	0.75	0.45	0.45	0.55	0.75	0.15	0.75	0.90
Напряжение	380В	380В	380В	220В	220В	380В	380В	220В	380В	380В
Масса	160	100	100	32	38	120	100	15	76	74
В наличии	1	1	1	47	1	0	0	0	0	0

из СССР (советских) и рейтинг современных, устройство станков по металлу и дереву для домашней мастерской и профессиональных моделей

1. Особенности
2. Кто они такие?
3. Обзор моделей СССР
4. Рейтинг современных машин
5. Критерии выбора
6. Нюансы эксплуатации

Станки настольно-сверлильные отличаются компактными размерами, малым весом и, как следствие, высокой мобильностью. Несмотря на небольшие размеры, эти инструменты могут выполнять все основные операции сверления, поэтому они повсеместно распространены как в частных мастерских, так и в мелкосерийном производстве.

Особенности

Станки настольно-сверлильные функциональные и простые в эксплуатации станки для обработки металлических заготовок. Они нашли свое применение в быту, в небольших и даже крупных производственных цехах. Такие инструменты актуальны для создания перфораций, проектирования метрической резьбы, зенкования и многих других операций.

Эти агрегаты подходят для работы с металлами и их сплавами самых разных типов. Кроме того, они позволяют формировать отверстия в пластмассовых, деревянных и полимерных изделиях. Эргономика, малые габариты и простота использования отличают их от уличных версий.

При правильной эксплуатации они справляются со всеми своими задачами в любых условиях – на их работоспособность не влияют погодные изменения и другие неблагоприятные внешние воздействия.

К преимуществам настольного бурового инструмента относятся:

• небольшой вес, компактность и эргономичность, обеспечивающие высокую мобильность оборудования;
• возможность работы от стационарного источника питания, благодаря чему агрегаты можно использовать в самых различных помещениях;
• простота конструкции, обеспечивающая высокую эффективность работы при низких трудозатратах;
• универсальность – помимо сверления перфораций эти станки позволяют выполнять множество других операций в плане обработки металла.

Что это такое?

По своему функциональному назначению все настольные сверлильные агрегаты можно разделить на три большие группы.

К специальным относятся автоматические установки, которые могут выполнять строго определенные манипуляции. Обычно они предназначены для одновременного формирования нескольких отверстий в заготовках определенного типа.

Практически все советские, а позже и российские части можно отнести к специализированным. По традиции комплектуются большим количеством деталей и механизмов, что позволяет устанавливать их как в крупносерийном, так и в поточном производстве.

Универсальные инструменты позволяют выполнять все манипуляции, связанные с формированием перфорации, а также любую последующую обработку.

По номенклатуре такие машины делятся на:

• радиально-сверлильные – эти инструменты бывают стационарными, а также передвижными, переносными, некоторые предусматривают головки поворотного типа и другие модификации;

• горизонтальное сверление/центровка.

Станки специального типа выпускаются для узкого набора операций. Некоторые могут выполнять только одно действие. Чаще всего перенастроить их на какие-то другие манипуляции с заготовками не представляется возможным.

Отдельные настольные сверлильные станки программируются. Маркировка станков с ЧПУ предусматривает набор символов – одну или пару букв и одну цифру, они несут информацию о технических и эксплуатационных характеристиках оборудования.

Однако такие агрегаты востребованы в основном на заводе; нет необходимости в управляющем программном обеспечении в повседневной жизни.

Модели без ЧПУ делятся на:

• автомат;

• автоматизированный;

• с ручной или механической подачей.

Следует отметить, что мини-буровое оборудование включает в себя значительное количество принципиально новых модификаций. В этой группе можно обозначить:

• сверление и заполнение.

Обзор моделей СССР

Несмотря на то, что в наше время много негативных отзывов о технике времен СССР, тем не менее, станкостроение в эпоху СССР достигло значительных высот. В то время производилась практичная и функциональная техника. Причем это утверждение относится ко всем без исключения станкостроениям. Вот почему 9Старинные станки 0023 времен Советского Союза и по сей день верой и правдой служат десяткам тысяч мастеров на территории СНГ и даже за его пределами. Эта техника имеет исключительный срок службы. Рассмотрим несколько самых популярных инсталляций времен СССР.

2М112

Этот легендарный сверлильный станок был произведен на машиностроительном заводе в Кирове. Сверлильный станок был популярен в те годы и продолжает пользоваться широким спросом сегодня. Применяется для сверления деталей и создания резьбы при работе с самыми разными металлами.

2M112 — действительно универсальное устройство. Обрабатывает не только металлические изделия, но и деревянные, пластмассовые и многие другие заготовки. С момента выпуска в советское время эта машина буквально заполонила цеха мелких и крупных заводов, сегодня они встречаются в основном в ремонтных службах и частных мастерских. Его можно встретить и в крупносерийном производстве, но физическое устаревание оборудования ограничивает его возможности в условиях серийной металлообработки.

Конструкция данного сверлильного станка отличается простотой в сочетании с высокой надежностью. Прибор прост в эксплуатации. Диаметр отверстия до 12 мм, максимальное расстояние от торца шпинделя до поверхности стола 400 мм. Электродвигатель высокой мощности 550 Вт, этой мощности достаточно для обеспечения максимальной скорости вращения в пределах 4500 об/мин. Двигатель соединен с коробкой передач, которая позволяет выбирать различные скорости.

Размеры станка 790х375х950 мм, вес конструкции 125 кг. Разумеется, это не мобильная установка, и перебрасывать ее с одного производственного объекта на другой невозможно. При этом конструкция достаточно жесткая, эффективная и функциональная.

Позволяет установить максимальную точность обработки заготовок.

НС-12А

Станок повышенной жесткости, вес 90-120 кг. Он может образовывать отверстия сечением до 16 мм и выдерживает самые серьезные нагрузки. Мощность электродвигателя 600 кВт, рабочая скорость 1400 об/мин – это очень хорошие показатели для небольших мастерских, при этом точность составляет 0,02 мм. В целом данный агрегат практичен, надежен в работе и эффективен. Сегодня он востребован на небольших производственных фирмах и в учебных классах.

2СС1М

Установка создана специально для пробивки отверстий в изделиях из цветных сплавов, а также стали и чугуна. Может использоваться для неметаллических деталей. Инструмент нельзя назвать мощным, он рассчитан на 180 Вт, такой двигатель устанавливали на стиральные машины в советское время. Подходит для домашнего использования.

Шпиндель квадратный, поэтому точность низкая. Но стол подвижный, за счет чего обеспечивается необходимая высота сверления заготовки до 70 мм. При этом вес составляет около 50 кг, поэтому установка более мобильна, чем другие, описанные выше.

Можно утверждать, что мини-станки советского времени характеризовались оптимальным сочетанием прочности материала, повышенной надежности и высокой производительности. Почти все инструменты были оснащены мощным мотором, ресурса которого хватало для работы с самыми прочными металлами и их сплавами. Советские инструменты прочны, долговечны и в то же время ремонтопригодны. Именно поэтому промышленные и бытовые модели, выпущенные несколько десятков лет назад, до сих пор широко распространены в наше время.

Рейтинг современных станков

Современная промышленность предлагает множество эффективных настольных сверлильных станков. Все они просты, безопасны и доступны.

BOSCH PBD 40

Немецкий сверлильный станок на основе блока электронной стабилизации. Такая конструкция позволяет автоматически варьировать мощность рабочего инструмента, адаптируя ее к нагрузкам при сохранении заданной скорости. Это обеспечивает повышенный результат без риска перегрузить оборудование.

Имеется двухступенчатая коробка передач, позволяющая установить повышенную мощность на начальном этапе и хорошую скорость на втором. Для максимальной адаптации установки к материалу предусмотрено быстрозажимное устройство для зажима заготовок различной формы, в том числе круглых.

Быстрозажимной патрон, прецизионный – закручивает сверло, что делает работу более удобной и безопасной.

К преимуществам данного мини-станка можно отнести наличие монитора, на котором отображаются данные о глубине бурения. На дисплее отображается информация о точке входа сверла в заготовку и, таким образом, выдаются быстрые результаты. Имеется подсветка рабочей зоны объекта – это очень удобно, когда манипуляции проводятся в условиях недостатка освещения.

В целом это оптимальная модель для гаража или небольшой мастерской. Вес станка 11 кг, частота вращения от 250 до 2500 об/мин. Диаметр сверла по металлу до 13 мм, по дереву – до 40 мм. Мощность 710 Вт.

“ЗУБР ЗСС”

Мощный инструмент, поддерживает установку сверл диаметром до 13 мм. Может использоваться для самых разных материалов. Основным преимуществом является поворотный стол, который можно выравнивать как по горизонтали, так и по вертикали. Это позволяет обрабатывать заготовки самых разных форм. В комплект входят тиски для лучшей фиксации заготовок.

Имеется защитный экран, полностью исключающий попадание стружки на мастер. Это обеспечивает максимальную эксплуатационную безопасность. Двигатель асинхронный, имеются электромагнитные выключатели с возможностью их аварийного отключения. Габариты 450х350х225 мм, вес снаряжения 16 кг.

Zitrek DP-90

Одна из лучших бюджетных самодельных машин. Компактный размер позволяет разместить оборудование на столе. Мощность высокая, до 550 Вт, за счет этого хорошо справляется со сверлением отверстий в заготовках из различных металлов, дерева и полимерных материалов. Обеспечивает 9рабочие скорости от 500 до 2620 об/мин. Поддерживает сверла диаметром до 16 мм.

Из отличительных характеристик можно выделить возможность изменения параметров подъема/опускания рабочего стола. В основании установки предусмотрены тиски, с помощью которых можно закрепить деталь нестандартной формы. Картридж защищен прозрачным экраном. Имеется кнопка аварийного отключения, которая в случае возникновения нештатной ситуации быстро останавливает движение машины. Размеры 400x490x260 мм, вес 18,5 кг.

А так же в продаже можно найти китайские станки. Как правило, их цена на порядок привлекательнее продукции отечественных и европейских производителей.

Правда срок использования гораздо меньше.

Критерии выбора

При выборе настольного сверлильного станка необходимо обращать внимание на его основные технические характеристики.

Диаметр сверления – обычно настольное оборудование предназначено для создания отверстий малого диаметра в пределах 16 мм. Более мощные модели используются в промышленности.

Перемещение пиноли – характеристика устанавливает максимальную глубину сверления.

Вылет оси шпинделя – определяет расстояние между станиной и осью сверла. Как правило, чем выше число, тем дальше оператор должен стоять от края заготовки. В среднем она варьируется от 100 до 200 мм.

Мощность – один из ключевых критериев выбора, от него зависит работоспособность оборудования. Бытовые установки имеют двигатель мощностью 300-500 Вт. Этого вполне достаточно для выполнения типовых манипуляций. Для серийного производства потребуются инструменты мощностью от 700 Вт, это позволит использовать оборудование в интенсивном режиме длительное время.

Диапазон скоростей вращения шпинделя – для настольного сверлильного станка этот параметр находится в пределах от 200 до 3000 оборотов. Профессиональные машины могут выдавать до 6-10 тысяч оборотов в минуту. Чем выше эта характеристика, тем проще будет подобрать оптимальный режим работы для разных типов материалов.

Регулятор скорости – может быть плавным или ступенчатым. Некоторые модели имеют функцию реверса.

Напряжение сети – при выборе сверлильного станка для домашнего использования необходимо учитывать тот факт, что есть модели с подключением к типовой сети 220 В, а также рассчитанные на 380 В. Поэтому, машина должна быть выбрана с учетом имеющегося напряжения.

А так же выделяют некоторые опции для проведения максимально качественной работы на сверлильном станке, а именно: возможность подключения стойки тисков, оправки и набора сверл.

Особенности эксплуатации

Работа на любом буровом инструменте всегда сопряжена с риском получения травмы. Поэтому особое внимание необходимо уделить соблюдению техники безопасности. Значительный риск для пользователя могут представлять:

• электропроводящие детали;
• элементы машин, которые перемещаются линейно или вращаются во время обработки;

обрабатываемые элементы, а также инструмент, который в случае плохой фиксации может слететь.

Существуют основные требования безопасности при работе с любым буровым оборудованием.

• Использование исключительно качественных и технически исправных инструментов.
• Использование машины строго по назначению.
• Контроль качества режущей базы. Он должен быть идеально заточен с учетом особенностей материалов, в которых предстоит сделать перфорацию.
• В процессе работы инструмент перегревается, что приводит к его быстрому износу. Для минимизации преждевременного выхода из строя необходимо предусмотреть охлаждение машины прохладной водой или специальными растворами.

Создание отверстий глубиной более 5 диаметров рабочего инструмента имеет свои тонкости. При этом во время формирования отверстий сверла необходимо время от времени вынимать, а незавершенное отверстие освобождать от скопившейся в нем стружки. Если этого не сделать, велик риск заклинивания сверла.

В целом принцип работы на малогабаритных сверлильных станках не представляет особой сложности. Соблюдение основных правил позволит эффективно использовать станок для создания качественной перфорации без угрозы получения травм. Главное, соблюдать технику безопасности, и регулярно проводить профессиональное техническое обслуживание.

Комментарий успешно отправлен.

Рекомендуем прочитать

Сверлильный станок НС-12: Технические характеристики | vseznayko.com.ua

Буровой станок НС-12, конструкция которого разработана инженерами Особого конструкторского бюро №3 в Одессе, выпускался в 1950-1970-х гг. несколько предприятий СССР, возле ремесленных и техникумов. Наряду с моделью НС-12 выпускался ряд ее модификаций (НС-12А, НС-12Б, НС-12М), устройство и комплектация которых незначительно отличались от базовой комплектации.

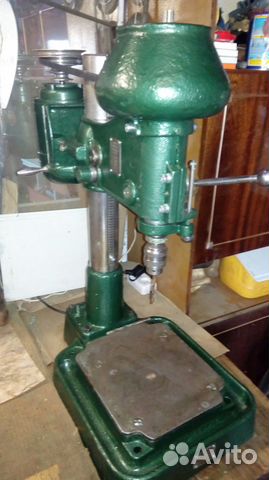

Внешний вид бура НС-12

Назначение станка модели НС-12

Сверлильный станок НС-12 относится к категории настольного оборудования. Этим все сказано, что он подходит для обработки мелких деталей. Соответствующие габариты и малая производительность станка позволяют использовать его в ремонтных мастерских промышленных предприятий и мелких мастерских, профильных классах техникумов и средних учебных заведений. Часто можно встретить такое приспособление в оснащении домашних мастерских.

Длительный срок службы, простота эксплуатации, обслуживания и ремонта станка НС-12 обеспечиваются простотой его конструкции. При сверлении глухих отверстий на таком станке их глубину можно регулировать плоской шкалой или специальным упором.

Технические параметры сверла НС-12 различных модификаций

Применение в сверлильном станке многоступенчатой ​​ременной передачи позволяет получить пять различных скоростей вращения шпиндельного узла. Что немаловажно, ремень переставляется на шкив другого диаметра просто и быстро благодаря специальному механизму натяжения ремней.

Технические возможности сверлильного станка модели НС-12 позволяют выполнять различные виды обработки заготовок из чугуна, стали, цветных металлов и нерудных материалов:

• сверление и развертывание отверстий;
развертывание
• ;
• зенкерование;
• нарезание внутренней резьбы.

Габаритные размеры и посадочные места (нажмите для увеличения)

Элементы конструкции оборудования

В конструкцию бура НС-12 входят следующие элементы:

• опорная плита;
столбец
• ;
• конек, на котором монтируется шпиндельная группа оборудования;
• электрооборудование.

Расположение составных частей станка

Стойка, которая устанавливается на опорную плиту, крепится на ней с помощью специального башмака. По периметру опорной плиты имеется специальный желоб для сбора охлаждающей жидкости. Жидкость сливается из желоба через нижнее отверстие, закрытое резьбовой пробкой. В том случае, если теплоноситель подается от централизованной сети, в сливное отверстие вкручивается ниппель, к которому подсоединяется резиновый шланг.

Внутренняя часть сплошной опорной плиты предназначена для размещения понижающего трансформатора и корпуса пакетного выключателя, отвечающего за освещение обрабатываемой зоны. На передней части варочной панели монтируется кнопочная станция, с помощью которой включается основной электродвигатель машины.

Рабочий стол и колонна для станка НС-12

Вертикальное перемещение ствола на колонне осуществляется за счет рельсовой передачи, состоящей из рельса, закрепленного на колонне, и шестерен, установленных в стволе . Управляйте этим движением с помощью рукоятки, жестко связанной с шестерней. Среди органов управления сверлильным станком имеется еще одна ручка, с помощью которой ствол фиксируется на необходимой высоте.

Шпиндельный узел смонтирован на стволе, также здесь находится пластина с закрепленным на ней электродвигателем и механизмом натяжения приводных ремней. Сам шпиндель установлен во втулке (пиноли) станка, которая может перемещаться в вертикальном направлении.

Шпиндельный узел станка

Управление движением втулки, сообщающей движение подачи шпинделя, осуществляется с помощью рукоятки, расположенной сбоку на стволе. Плавное и точное вращение шпинделя обеспечивается установкой его в суппорте с прецизионными радиальными шарикоподшипниками. Шкив бурового шпинделя, представляющий собой пятиступенчатую конструкцию, также установлен на двух опорах с радиальными подшипниками.

Схема устройства шпиндельного узла

Электродвигатель станка установлен на специальной плите и может перемещаться по ее направляющим. Такая конструкция обеспечивает быстрое ослабление приводного ремня в тот момент, когда его нужно перевести на другой шкив, а также быстрое его натяжение, когда необходимо приступить к обработке.

Принцип работы кинематической схемы станка

Электродвигатель дрели вращает пятиступенчатый шкив, закрепленный на его валу, крутящий момент от которого с помощью клинового ремня передается на шкив шпиндельного узла. Вертикальное перемещение втулки и, соответственно, шпиндельного узла осуществляется за счет закрепленных на ней направляющих и шестерен, жестко соединенных с соответствующей рукояткой управления.

Кинематическая схема сеялки НС12

Ствол сеялки НС-12 перемещается в вертикальном направлении также за счет рельсовой передачи, действие которой было описано выше. В башмаке, закрепленном на пластине-основании, имеется специальный хомут, после ослабления которого можно поворачивать колонку вместе со стволом вокруг оси.

Чертеж шкивов станка НС-12 (нажмите для увеличения)

Для обеспечения безопасности оператора на ременную передачу бура монтируется литой или удлиненный сварной кожух.

В том числе электрическая схема устройства

Такова характеристика машины данной модели, как простота эксплуатации и ремонта, определяемая в том числе и простотой электрической схемы. Элементами электрической схемы бура НС-12, отвечающими за управление оборудованием, являются кнопка «Пуск», при нажатии на которую запускается приводной двигатель, и кнопка «Стоп», с помощью которой происходит отключение электродвигателя. .

К характеристикам сеялки относится наличие местного освещения, которое включается при повороте ручки соответствующего пакетного выключателя. Работа системы местного освещения требует использования понижающего трансформатора, который монтируется в непосредственной близости от машины.

Схема электростанка НС-12А (слева) и станка НС-12Б (справа) (нажмите для увеличения)

Выполняя монтаж станка НС-12 после его приобретения или ремонта, обязательно позаботьтесь о заземление, что сделает эксплуатацию устройства безопасной и исключит риск поломки из-за короткого замыкания.

Местом установки дрели данной модели с учетом ее небольших габаритов являются в основном столы или станки. В то же время они должны быть достаточно надежными, чтобы обеспечить высокую устойчивость машины в процессе выполнения технологических операций.

Оборудование моторного цеха. Дизайн АТП с разработкой моторного отсека. Увеличение грузооборота и пассажирооборота на автомобильном транспорте

Page 1

Выбор технологического оборудования.

Моторная секция предназначена для ремонта механизмов и отдельных деталей двигателя. Типичными работами при текущем ремонте двигателя являются: замена поршневых колец, поршней, поршневых пальцев, замена вкладышей шатунных и поршневых подшипников на втулки рабочих размеров, замена прокладки головки блока цилиндров, устранение трещин и поломок (в сварке отделение), притирочные и шлифовальные клапаны.

После выполнения текущего ремонта двигателя обязательно проведение холодной и горячей обкатки, чтобы обеспечить надежную притирку узлов и деталей после ремонта без нагрузки, что обеспечивает их большую долговечность в условиях эксплуатации. Выбор технологического оборудования определяется видами выполняемых работ и техническими характеристиками подвижного состава. Перечень технологического оборудования приведен в таблице 15

Таблица 15

Перечень технологического оборудования

	Наименование, обозначение, тип, модель оборудования, принадлежности		Технические характеристики
	Стенд для испытаний двигателей МПБ 32. 7		200 кВт, 3660´2200
	Стенд для ремонта двигателя 2164		1300´846, мобильный
	Универсальное приспособление для правки шатунов мод.2211		Рабочий стол
	Станок цилиндрорасточный мод.2407		275´380, 1,5 кВт
	2291A Станок для полировки цилиндров		425´172, 1,5 кВт
	2414A Станок для шлифовки клапанов		Настольный, 0,27 кВт
	Универсальная шлифовальная машина для седла клапана, 2215		Настольный, 0,6 кВт
	Станок настольный сверлильный НС-12А
	Сверло для притирки пневматических клапанов, 2213
	Компрессометр, мод. 179
	Мобильный гидравлический кран, 423M		750 кг, 2400´1200
	Круглошлифовальный станок
	Моечная установка, мод. ОМ-5359 ГОСНИТИ
	Пресс гидравлический ОКС-167ИМ		1500´640, 1,7 кВт
	Приспособление для разборки и сборки головок цилиндров мод.		Рабочий стол
	Верстак слесарный на одно рабочее место ОРГ-1468-01-060А
	Верстак слесарный на два рабочих места ОРГ-1468-01-070А
	Стеллаж для хранения двигателя
	Шкаф для хранения инструментов, ORG-1603
	Шкаф для хранения материалов и измерительного инструмента, ОРГ-1468-07/-040
	Тряпичный сундук
	ящик для песка
	Огнетушители ОХП-10
	Огнетушители ОУ-5
	Раковина

Размещено на сайте:

Кривошипный механизм и механизм газораспределения
Блок цилиндров отлит из алюминиевого сплава. Отливки блоков можно изготавливать двумя способами: литьем под давлением и литьем под давлением. В блок цилиндров вставлены «мокрые» гильзы цилиндров, отлитые из износостойкого чугуна. В зависимости от способа литья блока гильзы цилиндров уплотняются различными…

План перевозок
В условиях хозяйствования предприятие самостоятельно планирует свою деятельность исходя из спроса на транспортные услуги и продукцию. Планы основаны на контрактах с потребителями. Предприятие устанавливает тарифы и цены на транспортные услуги и продукцию на основании договоров. Исходные данные для…

Согласование переездной сигнализации с установками сигнализации ЧКАБ
Для формирования подъездного пути рельсовая цепь квартального участка, на котором расположен переезд, выполняется разрезной с разрезом на переезде. В месте разрыва рельсовой цепи коды передаются как при правильном, так и при неправильном направлении движения. Особенность кодовой рейки…

Подбор технологического оборудования.

Моторная секция предназначена для ремонта механизмов и отдельных частей двигателя. Типичными работами при текущем ремонте двигателя являются: замена поршневых колец, поршней, поршневых пальцев, замена вкладышей шатунных и поршневых подшипников на втулки рабочих размеров, замена прокладки головки блока цилиндров, устранение трещин и поломок (в сварке отделение), притирочные и шлифовальные клапаны.

После выполнения текущего ремонта двигателя в обязательном порядке проводят холодную и горячую обкатку, чтобы обеспечить надежную притирку узлов и деталей после ремонта без нагрузки, что обеспечивает их большую долговечность в условиях эксплуатации. Выбор технологического оборудования определяется видами выполняемых работ и техническими характеристиками подвижного состава. Перечень технологического оборудования приведен в таблице 15

.

Таблица 15

Перечень технологического оборудования

	Наименование, обозначение, тип, модель оборудования, принадлежности		Технические характеристики
	Стенд для испытаний двигателей МПБ 32. 7		200 кВт, 36602200
	Стенд для ремонта двигателя 2164		1300846, мобильный
	Универсальное приспособление для правки шатунов мод.2211		Рабочий стол
	Станок цилиндрорасточный мод.2407		275380, 1,5 кВт
	2291A Станок для полировки цилиндров		425172, 1,5 кВт
	2414A Станок для шлифовки клапанов		Настольный, 0,27 кВт
	Универсальная шлифовальная машина для седла клапана, 2215		Настольный, 0,6 кВт
	Станок настольный сверлильный НС-12А
	Сверло для притирки пневматических клапанов, 2213
	Компрессометр, мод. 179
	Мобильный гидравлический кран, 423M		750 кг, 24001200
	Круглошлифовальный станок
	Моечная установка, мод. ОМ-5359 ГОСНИТИ
	Пресс гидравлический ОКС-167ИМ		1500640, 1,7 кВт
	Приспособление для разборки и сборки головок цилиндров мод.		Рабочий стол
	Верстак слесарный на одно рабочее место ОРГ-1468-01-060А
	Верстак слесарный на два рабочих места ОРГ-1468-01-070А
	Стеллаж для хранения двигателя
	Шкаф для хранения инструментов, ORG-1603
	Шкаф для хранения материалов и измерительного инструмента, ОРГ-1468-07/-040
	Тряпичный сундук
	ящик для песка
	Огнетушители ОХП-10
	Огнетушители ОУ-5
	Раковина

Всего площадь, занимаемая оборудованием, составляет 30,81 кв. м.

Площадь моторного сечения определяется по формуле:

где – коэффициент плотности размещения оборудования, для моторной части принимаем = 4; (таблица 16)

Факторы плотности оборудования

Таблица 16

Общая площадь оборудования в плане, из таблицы 15

На основании СНиП принимаем ширину помещения участка В=9м, то длина помещения участка составит: 108:9=12 м.

Высота здания 3 метра. Наружные стены выполнены толщиной 60 см.

Выбираем цементный пол на бетонном основании.

Всего площадь, занимаемая оборудованием, составляет 30,81 кв.м.

2.6 Расчет производственной площади моторной секции

Площадь моторной секции определяют по формуле:

где – коэффициент плотности размещения оборудования, для моторной секции принимаем = 4 ; (таблица 16)

Коэффициенты плотности размещения оборудования

Таблица 16

Общая площадь оборудования в плане, из Таблицы 15

На основании СНиП принимаем ширину помещения участка В = 9 м, тогда длина помещения участка будет: 108:9=12 м.

Высота здания 3 метра. Наружные стены выполнены толщиной 60 см.

Выбираем цементный пол на бетонном основании.

3. Технологическая карта

Коленчатые валы двигателей ЗМЗ-53 отлиты из легированного чугуна. Вал состоит из коренных и шатунных шеек, соединенных щеками, продолжением которых являются противовесы, уменьшающие действие инерции. Двигатель ЗМЗ-53 имеет пятиопорный коленчатый вал, т.е. имеет пять коренных подшипников. Чугунные крышки подшипников крепятся к блоку двумя болтами и шплинтами. Момент затяжки болтов коренных подшипников должен быть ПО-110-120 н·м (11 – 12 кгс·м).

Замена подшипников коленчатого вала.

Замена вкладышей производится при стуке подшипников и падении давления масла ниже 0,05 МПа (0,5 кг/см2) на холостом ходу при исправной работе масляного насоса и редукционных клапанов. Необходимость замены вкладышей определяется также величиной износа вкладышей по толщине и диаметральным зазорам в стыке. Если износ и толщина превышают 0,05 мм, а диаметральный зазор более 0,20 мм, вкладыши меняют на новые. Номинальный диаметральный зазор между подшипниками и коренной шейкой должен быть 0,026 – 0,071 мм. Необходимо, чтобы на поверхности шеек коленчатого вала не было заусенцев и царапин. Овальность, конусность и износ шеек коленчатого вала не должны превышать 0,05 мм. При наличии задиров, царапин, износа поверхности шеек более допустимого замена вкладышей нецелесообразна. В этом случае двигатель следует отправить на капитальный ремонт.

Блок цилиндров, коленчатый вал необходимо доставить на сборочный пост после мойки, сушки и продувки. Вкладыши подбираются по размеру шеек коленчатого вала. Для ремонта промышленность выпускает вкладыши следующих размерных групп – стандартные; 0,05; 0,25; 0,5; один; 1,25; 1.5.

После проверки новые вкладыши необходимого размера промывают, протирают и устанавливают в постели коренных подшипников и нижних головок шатуна, предварительно смазав поверхность вкладыша и шейки моторным маслом. Вкладыши должны быть установлены в постели шатунных и коренных подшипников таким образом, чтобы стопорные выступы, расположенные в одном из стыков каждого вкладыша, вошли в предназначенные для них пазы в постелях. Фиксирующие выступы в местах соединения вкладышей должны свободно входить в пазы на крышках и в ложе блока или шатуна под действием усилия руки.

После замены вкладышей осевой люфт коленчатого вала контролируется (0,075-0,175) и, если его значение выходит за допустимые пределы (0,25), необходимо заменить упорную шайбу. Качество сборки вкладышей и коленчатого вала контролируют проворачиванием его динамометрическим ключом. Для двигателя ЗМЗ-53 момент прокрутки не должен превышать 60 Нм (6,0 кгс-м) после затяжки вкладышей коренных подшипников.

4. Безопасность

4.1 Требования безопасности к инструменту, приспособлениям и основному технологическому оборудованию

Для обеспечения охраны труда необходимо обеспечить безопасность производственного оборудования и технологических процессов. Для этого имеющийся инструмент, технологическое оборудование должны соответствовать требованиям стандартов системы безопасности труда (ССБТ), норм и правил по охране труда и санитарных норм. В целях обеспечения электробезопасности все технологическое оборудование с электроприводом должно быть надежно заземлено. Сопротивление заземления должно быть не более 4 Ом. Проверка сопротивления заземления и изоляции проводится один раз в год.

При работе на асфальтобетонном полу на верстаке возле верстака укладывают деревянную решетку для предотвращения простуды и защиты от поражения электрическим током. Расстояния между верстаками принимают в зависимости от габаритных размеров и компоновки в соответствии с ОНТ-01-86. Устанавливать верстаки вплотную к стенам можно только в том случае, если там не размещены радиаторы отопления, трубопроводы и другое оборудование. Стулья должны быть с регулируемыми по высоте сиденьями и желательно с регулируемыми спинками. Верстаки для разборочно-сборочных работ, чтобы было удобно работать, регулируются по росту рабочего с помощью подставок под верстак или подставок для ног. Рабочая поверхность верстака покрыта листовым металлом или линолеумом в зависимости от видов выполняемых работ. На участке при использовании многоместных верстаков или размещении их друг против друга устанавливается сетчатая металлическая разделительная перегородка для предотвращения травм работающих рядом отлетающими кусками обрабатываемого материала. Высота перегородки должна быть не менее 750 мм, а размер ячеек не должен превышать 3 мм.

Все рабочие места должны содержаться в чистоте, не захламляться деталями, оборудованием, инструментом, приспособлениями, материалами. Детали и узлы, снятые с двигателя при ремонте, необходимо аккуратно уложить на специальные стеллажи или на пол.

Ручной инструмент должен быть в хорошем состоянии, чистым и сухим. Его выбраковку, как и выбраковку креплений, необходимо проводить не реже одного раза в месяц. Инструмент должен быть прочно установлен на рукоятке и зажат остро заточенными клиньями из мягкой стали. Ось рукоятки должна быть перпендикулярна продольной оси инструмента. Длину рукояти выбирают в зависимости от массы инструмента: для молотка 300 – 400 мм; для кувалды 450 – 500 мм. Рукоятки ножовок, напильников, отверток, скребков необходимо стянуть бандажными кольцами.

4.2 Требования безопасности при выполнении основных работ на объекте

При мойке двигателей и деталей концентрация щелочных растворов не должна превышать 5%. Детали двигателя, работающие на этилированном бензине, промывают после нейтрализации отложений тетраэтилсвинца керосином. После промывки деталей и узлов щелочным раствором их необходимо промыть горячей водой. Категорически запрещается использовать легковоспламеняющиеся жидкости для мытья. При использовании синтетических моющих ПАВ их предварительно растворяют в специальных емкостях или непосредственно в емкостях стиральной машины. При этом температура воды не должна превышать температуру деталей более чем на 18 – 20 °С. Для защиты рук и предотвращения попадания брызг раствора на слизистую оболочку глаз рабочие должны использовать защитные очки, резиновые перчатки и дерматологическую одежду. средства (силиконовый крем, паста ИЭР-2).

При работе на шлифовальных станках особое внимание следует уделять абразивному кругу. Его необходимо осмотреть, проверить на отсутствие трещин (при постукивании в подвешенном состоянии деревянным молотком массой 200 – 300 г он издает отчетливый звук), испытать на прочность, отбалансировать.

К работам на моторной части допускаются только рабочие, проинструктированные по технике безопасности и обученные правильным методам выполнения работ.

При выполнении расточных работ цилиндров блоки-цилиндры должны быть надежно закреплены на станине с помощью кондукторов, захват заготовок руками запрещается.

При выполнении работ по разборке и сборке ключи должны соответствовать размеру гаек и болтов. Размер зазора шпонок не должен превышать размеров головок болтов и граней гаек более чем на 0,3 мм. Ключи не должны иметь трещин, забоин, заусенцев, непараллельности губок и развития зева. Запрещается откручивать гайки большими ключами с металлическими пластинами между торцами болтов и гаек и губками ключа.

Для тисов губки должны иметь необработанную поверхность – насечку. Винты, удерживающие губки, должны быть в хорошем состоянии и затянуты. Прижимной винт не должен иметь трещин и сколов.

4.3 Требования безопасности к помещению

Производственное помещение моторного отделения должно содержаться в чистоте. Следует регулярно проводить влажную уборку, очищая полы от следов масел, грязи и воды. Масло, пролитое на пол, необходимо немедленно убрать с помощью впитывающих материалов, таких как опилки, песок. Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

Для защиты рабочих от шума помещение испытательного стенда должно быть изолировано от остального помещения перегородкой. Помещение для испытаний должно быть оборудовано местной вытяжкой отработанных газов.

5. Заключение

В процессе курсового проектирования решались задачи по следующим разделам:

Расчетно-технологический участок

Выбор, корректировка норм технического обслуживания и ремонта

Определение расчетных значений коэффициента технической готовности и коэффициент использования транспортных средств

определение годового пробега вагона на АТП

определение годовой и сменной программы технического обслуживания вагонов

определение общей годовой трудоемкости технического обслуживания и ремонта подвижного состава на АТП

определение общей годовой трудоемкость работ на объекте проектирования

Раздел организации

выбор способа организации производства технического обслуживания и ремонта на АТП

технологическая схема на объекте проектирования

выбор режима работы производственных агрегатов

расчет количества постов ТР

выбор технологического оборудования

определение производственной площади моторного цеха.

6. Ссылки

1. Учебник В И. Карагодин, Н.Н. Митрохин “Ремонт автомобилей и двигателей” 5-е издание. Москва. 2008

2. Положение о техническом обслуживании и ремонте подвижного состава автомобильного транспорта / Минавтотранс РСФСР. – М.: Транспортная, 1986.

4. Руководство по эксплуатации автомобиля ГАЗ-53А. Издание 29. Горький 1980.

Размещено на Allbest.ru

Краткое описание

Эффективность использования автотранспорта зависит от совершенства организации перевозочного процесса и свойства автотранспорта поддерживать в определенных пределах значения параметров, характеризующих их способность выполнять требуемые функции. В процессе эксплуатации автомобиля его функциональные свойства постепенно ухудшаются из-за износа, коррозии, повреждения деталей, усталости материала, из которого они изготовлены и т. д. В автомобиле появляются различные неисправности, снижающие эффективность его использования. Для предупреждения появления дефектов и своевременного их устранения автомобиль подвергают техническому обслуживанию (ТО) и ремонту.

Содержание

Введение
Характеристика АТП и объекта проектирования
1. Расчетно-технологический участок
1.1 Выбор, корректировка норм технического обслуживания и ремонта
1.2 Определение расчетных значений коэффициента технической готовности и коэффициент использования транспортных средств
1.3 Определение годового пробега транспортного средства на АТП
1.4 Определение годовой и сменной программы технического обслуживания транспортных средств
1.5 Определение суммарной годовой трудоемкости технического обслуживания и ремонта подвижного состава на АТП
1.6. Определение суммарной годовой трудоемкости работ на объекте проектирования
1.7 Определение численности ремонтных рабочих на АТП и объекте проектирования
2. Организационный раздел
2.1 Выбор способа организации производства Техническое обслуживание и текущий ремонт на АТП
2.2 Схема технологический процесс на объекте проектирования
2.3 Выбор режима работы производственных агрегатов
2. 4 Расчет количества постов в зонах ТР
2.5 Выбор технологического оборудования
2.6 Расчет производственной площади моторного участка
3. Технологическая карта
4. Безопасность
4.1 Требования безопасности к инструменту, приспособлениям и основному процессу оборудования
4.2 Требования безопасности при выполнении основных работ на объекте
4.3 Требования безопасности к помещению
5. Заключение
6. Литература

Подбор технологического оборудования, организационно-технологического оснащения моторного участка будет производиться с учетом рекомендации типовых проектов рабочих мест в АТП, а также табеля гаражного технологического оборудования.

В современных условиях необходимо использовать современное высокопроизводительное оборудование. Для этого мы установим на площадке современное оборудование.

Стенд Р23.74М для притирки клапанов головок цилиндров двигателей КАМАЗ, ЯМЗ, ГАЗ, ЗИЛ. Стенд с электромеханическим приводом, стационарный. Мощность электродвигателя 2,2 кВт, вес 145 кг.

Разработанные и изготовленные по новейшим запатентованным инновационным технологиям ООО «КОПИС» универсальные обкаточные стенды серии КС276 для двигателей внутреннего сгорания представляют собой качественное современное энергосберегающее оборудование, позволяющее снизить затраты Пользователя более чем в 10 раз по сравнению с технически и морально устаревшие стенды советского периода

Универсальные стенды обкатки серии КС276 обеспечивают обкатку дизельных и бензиновых двигателей внутреннего сгорания различных марок грузовых, легковых и легковых автомобилей, строительной и специальной техники, автобусов, тракторов, спецмашин и другой техники.

Серийно выпускаемые модели стендов серии КС276 обладают возможностями, наиболее полно отвечающими задачам качественной послеремонтной обкатки и испытаний двигателей внутреннего сгорания разных марок.

Автоматизированная система управления (АСУ) стендами серии КС276 представляет собой программно-технический комплекс на базе микроконтроллеров.

Стенд серии КС276 использует принцип динамической загрузки и инновационные технические решения, обеспечивающие следующие преимущества: универсальность, энергосбережение, сокращение производственных площадей, максимальная автоматизация, простота монтажа и обслуживания, удобство эксплуатации.

Настольный пресс с манометром Trommelberg 10т SD100802 незаменим на СТО. Применяется для прессовки подшипников, гибки и правки металлических элементов, а также для чистовой штамповки и калибровки деталей. Пресс приводится в действие ручным гидравлическим приводом, развивает усилие 10 тонн. Установка имеет прочную металлическую конструкцию и отличается простым механизмом управления.

Стенд универсальный для ремонта двигателей КАМАЗ, ЯМЗ236, 238 (ручной) М401. Стенд предназначен для проведения монтажно-демонтажных работ двигателей КАМАЗ и ЯМЗ. Стенд состоит из сварной рамы, двух стоек, одна из которых фиксируется в двух положениях. Первое положение подвижной стойки устанавливается на максимальный размер для двигателя ЯМЗ (МАЗ, КрАЗ), второе положение для двигателя КАМАЗ.
