Самый простой станок керамзитоблоки своими руками чертежи

Технология производства шлакоблоков

Все мелкие изготовленные из бетона строительные изделия, такие как строительные блоки, тротуарная плитка, бордюры, вазоны, фигурные отделочные элементы, и тому подобные конструкции, производятся посредством вибропрессования.
В промышленном масштабе производство шлакоблок реализовывается с помощью крупногабаритного дорогостоящего оборудования, способного изготавливать за короткий промежуток времени большое количество изделий.

Самодельные станки для шлакоблоков пользуются популярностью не только для изготовления керамзитобетонных и железобетонных изделий, в быту они широко применяются для изготовления шлакоблоков – максимально дешевого строительного материала, который может использоваться для строительства любых одноэтажных зданий.

Давление, как правило, осуществляется с верхней стороны движущимся блоком, в то время как боковые неподвижно зафиксированные стенки выступают контуром, определяющим форму будущих блоков.

Вибрационное воздействие создается посредством обычного электромотора, и передается на обрабатываемый материал через боковые металлические стенки. Данная технология производства дает возможность максимально уплотнить материал, что позволяет добиться оптимальных прочностных характеристик готовых изделий.

Промышленный крупногабаритный агрегат для производства шлакоблоков

Как уже было сказано, станки для шлакоблоков нередко используются для производства шлакоблоков и теплоблоков. Шлакоблоки – это строительные конструкции, которые изготавливаются из цементной смеси, в которую добавляются разнообразные примеси.

Как правило, это доменные шлаки, не содержащие уголь и золу, но не редко для изготовления шлакоблоков своим руками в бытовых условиях используется кирпичная крошка, щепа, керамзит, щебенка, либо опилки.

Конструкция блоков зависит от того, какая виброформа применялась для их изготовления. Самодельные мини станки для шлакоблоков, как правило, обладают круглыми внутренними перегородками, позволяющие сделать шлакоблоки с отверстиями соответствующей формы.

Касаемо теплоблоков – это конструкции, созданные из керамзитобетона, обладающие внутренним слоем из твердого теплоизоляционного материала – пенополистирола, пенопласта, либо минеральной ваты высокой плотности.

Изготовление теплоблоков требует наличия специальной модификации вибростанка, которая обладает двусторонней матрицей, в середине которой предусмотрено свободное пространство для размещения теплоизоляционного материала.

Виды вибростанков

Все вибростанки можно условно разделить на две основные категории – классический вибропресс (такие станки для шлакоблока, как Марс, Дракон и т.д.), и вибростолы для шлакоблоков.

Вибропресс БУЛАТ-М применяется для производства тротуарной плитки, бордюра, шлакоблока, фактурного блока и керамзитоблока

Вибростолы как правило используются для производства шлакоблоков, либо тротуарной плитки.

Они обладают предельно простой конструкцией, которую без проблем можно изготовить своими руками, более того, разнообразных вариаций изготовления вибростолов огромное множество (например Марс или станки для шлакоблока производства Китай) – можно даже сделать собственный вариант вибростола, который будет наилучшим образом соответствовать требованиям вашего производства.

Промышленные (Китай) и мини самодельные вибростолы в домашних условиях делаются из металла. По сути, они представляют собою обычный стол, на углах которого, между рамой и столешницей расположены пружины, обеспечивающие равномерное распределение вибрации.

За создание вибрации отвечает вибромотор, либо переделанный электродвигатель, в случае изготовления вибростола своими руками, который монтируется на нижнюю поверхность столешницы.

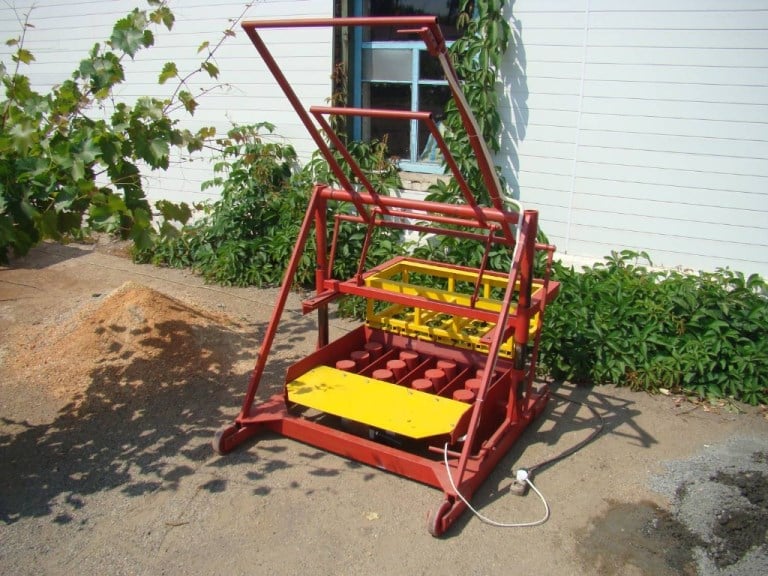

Вибропресс обладает более сложной конструкцией – он состоит из пуансонной рамы (ручки), которая управляет прижимной рамой, рабочей матрицы и вибродвигателя.

Как правило, промышленные и самодельные вибростанки в домашних условиях оборудуются колесами, что обеспечивает им мобильность перемещения по стройплощадке. Это крайне важно, поскольку производство теплоблоков, шлакоблоков, керамзитобетонных и железобетонных строительных изделий в пропорции нередко выполняется прямо на рабочем месте.

Классическая модель вибрационного стола

Главным элементом станка для производства теплоблоков и шлакоблоков является рабочая матрица, являющаяся формой, в которую заливается цементная смесь. Матрица изготавливается в виде металлического короба, оборудованного круглыми, либо прямоугольными вставками, посредством которых формируются пустоты внутри готовых изделий.

Чтобы сделать простейший ручной станок для изготовления шлакоблоков вам потребуются следующие материалы:

  • болгарка и диски для резки металла;
  • тиски;
  • сварочный аппарат;
  • мелкие инструменты – молоток, напильник, уровень, рулетка;
  • дрель со сверлом по металлу.

Для изготовления своими руками малогабаритного станка на 2 блока, будет достаточно нижеуказанных материалов:

  • стальной лист толщиною в 3 мм – 1 квадратный метр;
  • труба диаметром 80-90 мм – 1 метр;
  • стальной профиль;
  • стальная планка – 30 см;
  • гайки и шурупы;
  • электромотор на 700-800 Вт.

Такие шлакоблоки можно изготавливать с помощью самодельного станка

  1. Определяем габариты которым будет соответствовать матрица. Сделать это можно исходя из стандартных размеров промышленных шлакоблоков и теплоблоков, либо задать габариты самостоятельно сколько необходимо.
  2. Вырезаем из металлического листа участки для стенок матрицы нужных размеров.
  3. Вырежьте центральную перегородку, которая будет делить всю матрицу на два одинаковых отсека.
  4. Соедините конструкцию с помощью сварочного аппарата. В итоге с помощью такой матрицы вы сможете своими руками изготавливать одновременно пару шлакоблоков и теплоблоков, что будет способствовать значительному ускорению темпов производства.
  5. По внешнему контуру по краям матрицы приваривается металлический профиль, он необходим для укрепления всей конструкции.
  6. Определяем высоту проставочных элементов, сколько нужно задать, которые будут создавать пустоты внутри шлакоблоков. Расстояние между ними и верхней и нижней стенками должно составлять как минимум 30 мм в пропорции.
  7. Нарезаем шесть кусков трубы соответствующего размера.
  8. Цилиндры соединяются между собой с помощью металлической планки. Шаг между цилиндрами рассчитывается так, чтобы на один отсек матрицы приходилось три проставочных элемента. Расстояние между боковыми цилиндрами и боковыми стенками должно быть около четырех сантиметров – используйте стальную планку соответствующего размера.
  9. Сварим их в центральной части отсеков.
  10. Внутри матрицы на глубине 5-7 сантиметров от верхней кромки сварим ограничители из планки либо уголка, которые будут останавливать движение пресса.
  11. Снаружи любой стенки матрицы приварите четыре болта, которые по диаметру подходят к крепежным отверстиям вибромотора.
  12. Далее сваривается пресс, который будет закрывать матрицу и сдавливать загруженное в неё сырье.
  13. Вырежьте стальную пластину и проделайте в ней отверстия в соответствии с расположением проставочных цилиндров внутри матрицы. Диаметр отверстий должен быть больше диаметра цилиндров на 5 мм. Приварите к пластине ручки.
  14. Вся конструкция окрашивается (обязателен слой грунтовки).
  15. Устанавливается вибромотор.

Примерно такая матрица должна в итоге получится

Если вы не хотите сделать ручной станок своими руками, и обладаете достаточным бюджетом для покупки промышленного варианта, то оптимальным вариантом для производства пеноблоков и шлакоблоков является вибростанок Марс.

Предлагаем ознакомиться Благоустройство бани внутри своими руками

Более того, Марс является полностью разборным агрегатом, что значительно облегчает его транспортировку.

Также оборудование для производства шлакоблоков Марс может оборудоваться сменными матрицами, предназначенными как для производства изделий с круглыми, либо квадратными отверстиями, так и для перегородочных блочных изделий. На рынке существуют вариации станка Марс как с двухблочными, так и с трехблочными матрицами.

Все производственные операции достаточно просты, но требуют определенных слесарных навыков. Для большинства типов станков, вам понадобятся:

  • листовая сталь толщиной не менее 3 мм, для виброформы используйте не менее 5 мм;
  • металлические уголки и трубы различных диаметров;
  • болты с гайками;
  • кнопки включения вибратора и провода;
  • грунтовка и краска.

Для сборки формы нужно использовать свежий металл, без следов ржавчины. Иначе при распалубке шлакоблок в форме будет разрушаться. Для самой конструкции новый металл не принципиален. Можно даже не красить.

Сколько чего понадобится конкретно, вы поймете после разбора чертежей. Тут мы дадим общий принцип изготовления, последовательность действий и обратим внимание на некоторые нюансы. Возьмем за пример станок на два блока с формовкой блоков на полу.

Производство шлакоблока своими руками

Популярность шлакоблока обусловлена его практичностью, невысокой стоимостью и простотой кладки. Из данного материала можно самостоятельно построить дома, хозяйственные постройки, бани, гаражи и прочие сооружения. И вовсе не обязательно приобретать уже готовые блоки, ведь изготовление шлакоблоков своими руками в домашних условиях особой трудности не составляет. Достаточно изучить особенности стройматериала и последовательность действий в процессе проведения кладки. Из этой статьи вы узнаете, как сделать качественные шлакоблоки в домашних условиях, каких требований следует придерживаться, а каких ошибок нужно избегать.

Что представляет собой шлакоблок

Рассмотрим, из чего состоит шлакоблок. Это правильный параллелепипед длиной 39 см, высотой 18,8 см и шириной 19 см. Чем правильнее будет его форма, тем легче будет проходить процесс кладки. Блоки могут быть полнотелыми или пустотелыми. Полнотелые изделия применяются для возведения несущих стен и межкомнатных перегородок. В отличие от них, пустотелые блоки, имеющие пустотность порядка 30%, являются более экономичными. Пустоты делают шлакоблоки более теплыми, повышают их звукоизоляционные свойства. Помимо строительства стен, такие изделия используются для утепления бетонных каркасов зданий.

Производство шлакоблока пустотелого предусматривает наличие нескольких отверстий. Количество отверстий может быть 2 или 3. Форма отверстий также может быть самой различной: круглой, прямоугольной или квадратной.

Изготавливаем

форму для шлакоблока своими руками

Первым делом необходимо приобрести или изготовить самостоятельно формы для шлакоблоков. Именно в них будут изготавливаться шлакоблоки своими руками. Можно сделать одну форму, если предстоит небольшое строительство. Если имеется желание ускорить процесс изготовления шлакоблока в домашних условиях, то можно сделать заготовку, рассчитанную на одновременное изготовление 3–6 блоков.

Предварительно составляются чертежи конструкции.

Рассмотрим, как сделать форму своими руками, размеры которой составляют 400х200х200 мм. Для этого понадобятся доски или листы металла толщиной не менее 3 мм. Сама конструкция состоит из дна, к которому крепятся стенки. Высота стенок соответствует предполагаемой высоте параллелепипеда.

Для формирования пустот берутся металлические трубы диаметром порядка 6–9 см. Их предварительно нужно обработать болгаркой так, чтобы получились конусы. Это необходимо для обеспечения легкости извлечения их из застывшего шлакобетона или снятия формы с еще не застывшего блока. Трубы соединяются металлической перемычкой и закрепляются на дне или на боковых стенках формы.

Технология производства шлакоблоков допускает использование деревянных заготовок в форме конусов. Если же идти по совсем простому пути, то для изготовления шлакоблоков применяются наполненные водой бутылки, которые утапливаются в растворе.

Правда, в этом случае, после заливки необходимо дождаться застывания раствора в форме.

Форма может быть разъемной. Для этого стенки крепят так, чтобы их можно было легко снять. В этом случае обеспечивается легкое освобождение готового шлакоблока из формы. В длинных стенках формы прорезаются канавки, в которые вставляются короткие поперечные стенки.

В процессе изготовления формы потребуется крышка, которая обеспечит выравнивание поверхности раствора, а также будет являться своеобразным прессом. В крышке нужно проделать отверстия для конусных компонентов, если не предусмотрено их крепление к крышке. Если конусные выступы жестко закреплены на крышке, то крышка выполняет еще и роль пресса. Если читателей интересует, как сделать шлакоблоки полнотелыми, то для этого достаточно убрать из конструкции конусные цилиндры, а крышку сделать монолитной.

Изготовление вибростанка

Чтобы обеспечить наилучшее качество получаемой продукции, применяется специальное оборудование для производства шлакоблоков в домашних условиях. Это так называемый вибростанок. Он позволяет создавать вибрацию после заливки раствора в форму, которая способствует уплотнению раствора и повышению прочности изделия. Рассмотрим, как самому изготовить самодельный вибростанок. Его схема достаточно проста.

Вибростанок для производства одного блока

По своей конструкции вибростанок состоит из следующих элементов:

  • Металлический короб (форма), рассчитанный на одновременное производство 1–3 шлакоблоков своими руками. Короб изготавливается из листов металла. Его размеры соответствуют габаритам будущих изделий.
  • Цилиндры для формирования пустот. В этом качестве используются куски металлических труб, которые обрабатываются точильным кругом для формирования конусности. Цилиндры соединяются между собой металлической перемычкой по длинной стороне формы и крепятся к боковым стенкам. Расстояние от низа цилиндров до дна не должно быть менее 3 см.
  • Крышка с прорезями, которая надевается поверх цилиндров.
  • Ручки по бокам для снятия формы с блоков.
  • Электромотор мощностью 0,5–0,8 кВт. Он крепится на болтах к одной из стенок формы.

С обратной стороны формы привариваются проушины, предназначенные для крепления цилиндров. Если необходимо изготовить полнотелые блоки, то цилиндры легко вынимаются из проушин. Готовое оборудование для изготовления шлакоблоков зачищается и покрывается краской.

При помощи такого станка шлакоблок в домашних условиях получается очень прочным, имеет правильную геометрию.

После изготовления шлакоблочных форм можно приступать к непосредственному процессу производства.

Пропорции раствора для изготовления шлакоблоков

Существует определенная рецептура для производства шлакоблока:

  1. Основной наполнитель — 7 частей. Обычно используется заполнение шлаком, но его можно заменить измельченным керамическим кирпичом, гипсом, опилками, гравием и другими подобными компонентами.
  2. Цемент — 1,5 части. Следует брать цемент марки не ниже М400.
  3. Песок просеянный — 2 части.
  4. Вода — до густоты. Чтобы определить оптимальную густоту раствора, нужно сжать раствор в руке, а затем бросить горсть на землю. При нормальной густоте раствор распадется, а при повторном сжатии вновь сформируется единая масса.

Технология производства шлакоблока предусматривает дополнительное введение в состав раствора пластификатора, предназначенного для бетона. Он способствует повышению у изделий прочности, водонепроницаемости и морозостойкости. Пластификатор берется в количестве 5 г в расчете на 1 блок.

Технология самостоятельного изготовления шлакоблоков

Перед тем, как изготовить шлакоблоки, следует изучить рекомендации опытных мастеров, рассказывающих о наиболее популярных ошибках новичков.

Схема производства одного блока с ручной трамбовкой

Производство шлакоблоков в домашних условиях состоит из нескольких этапов:

1. Подготавливается бетонный раствор. Для этого лучше воспользоваться бетономешалкой.

2. В подготовленную форму заливается бетонная смесь. Она накладывается с горкой, которая в процессе трамбовки оседает. При изготовлении в обычной форме можно использовать правило, которым смесь разглаживается вровень со стенками.

3. Форма закрывается крышкой.

4. Если используется вибростанок, то он включается на несколько секунд, в течение которых смесь уплотняется. При использовании обычной формы можно постучать по ее стенкам молотком. Это необходимо для того, чтобы пузырьки воздуха вышли из бетона, а все пустоты уплотнились.

5. Уплотненная масса может сразу извлекаться из формы, но рекомендуется выдержать ее внутри формы в течение суток.

Многих интересует вопрос: сколько сохнет готовое изделие? Уже через сутки блоки можно переносить на место постоянного хранения. Если в процессе их изготовления использовался пластификатор, то застывание раствора происходит уже через 7–8 часов.

В процессе хранения материала не допускается его нахождение на прямых солнечных лучах. Лучше всего хранить блоки на складе при постоянной температуре и высокой влажности. Через месяц из блоков можно строить любые сооружения.

Как видим, шлакоблок изготовить своими руками достаточно просто. А его себестоимость такова, что позволяет вдвое сэкономить на материалах.

Мы разобрали, как сделать шлакоблок своими руками. Если требуется возвести небольшую хозяйственную постройку на своем участке, то нет необходимости покупать готовый шлакоблок. Проще изготовить его самостоятельно, купив цемент и машину шлака. Тем более, что и оборудование для этого можно сделать своими руками.
