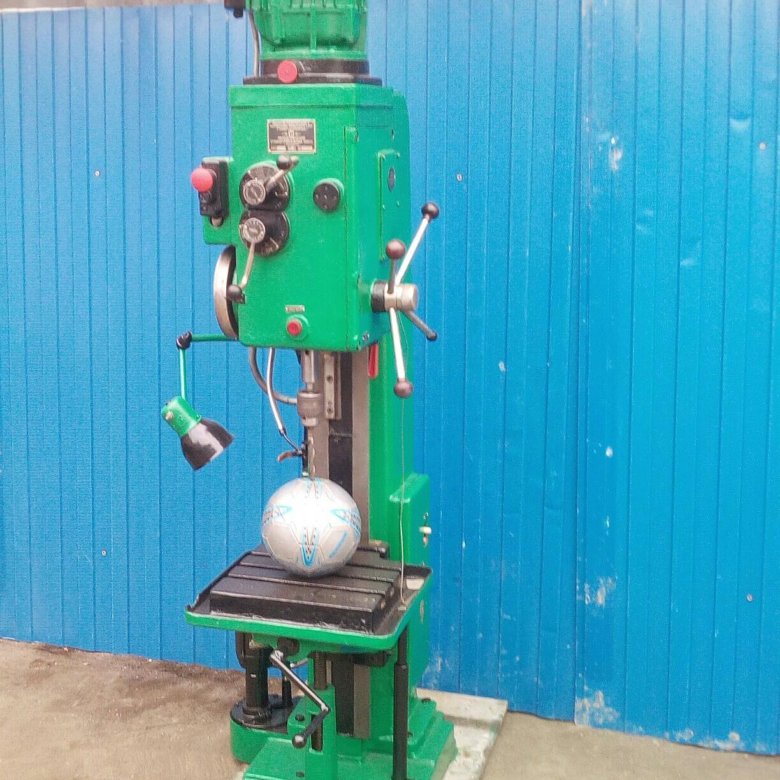

Вертикально-сверлильный станок 2н125 цена

Производитель: Россия

Вертикально-сверлильный станок 2н125, имеющий ручное управление и дополненный подъемным столом, предназначен для эффективного выполнения операций по сверлению, зенкерованию, зенкованию, развертыванию, а также резьбонарезанию в заготовках из различных материалов.

Данная модель оборудования может быть оснащена разнообразными приспособлениями, а также инструментами, существенно расширяющими его технологические возможности.
Среди основных характеристик станка стоит отметить:

• максимальный диаметр сверления стали, достигающий 25 мм;
• расстояние от оси шпинделя до направляющих колонны, равное 250 мм;
• наибольший ход шпинделя, составляющий 200 мм;
• расстояние от торца шпинделя до стола – 700 мм, до плиты – 1060 мм;
• 9 подач;
• конус шпинделя: Морзе 3;
• мощность электродвигателя достигает значения в 2,2 кВт;
• масса составляет 880 кг.

Если вас интересует на вертикально-сверлильный станок 2е125 цена, уточнить ее можно в онлайн-каталоге или же связавшись с менеджерами компании «Русстанко».

 

Технические характеристики станка сверлильного 2н125

Характеристика	2Н125	2Н135	2Н150
Наибольший диаметр сверления в стали 45 (ГОСТ 1050- 74), мм	25	35	50
Конус шпинделя (ГОСТ СЭВ 147-75)	Морзе 3	Морзе 4	Морзе 5
Расстояние оси шпинделя до направляющих колонны, мм	250	300	350
Наибольший ход шпинделя, мм	200	250	300
Расстояние от торца шпинделя, мм:
– до стола	60-700	30-750	0-800
– до плиты	690-1060	700-1120	700-1250
Наибольшие (установочное) перемещение сверлильной головки, мм	170	170	250
Перемещение шпинделя за один оборот штурвала, мм	122, 46	122, 46	131, 68
Рабочая поверхность стола, мм	400х450	450х500	500х560
Наибольший ход стола, мм	270	300	360
Количество скоростей шпинделя	12	12	12
Количество подач	9	9	12
Пределы подач, мм/об	0,1-1,6	0,1-1,6	0,05-2,24
Мощность электродвигателя главного движения, кВт	2,2	4,0	7,5
Габарит станка: длина, ширина, высота, мм	915х785х2350	1030х835х2535	1355х890х2930
Масса, кг	880	1200	1870

Технические характеристики вертикально-сверлильного станка 2Н125

Сверлильные станки 2н125 обладают универсальностью, имея при этом несложную конструкцию. Для вертикально-сверлильного станка 2н125 характерен продолжительный срок эксплуатации с сохранением эффективности и точности работ на протяжении нескольких лет. Конструкция станка имеет характеристики, не уступающие современным моделям аналогичных аппаратов.

Содержание

• Характеристики аппарата
• Сфера применения и возможности
• Особенности конструкции станка
• Как устроена коробка скоростей
• Применяемые разновидности станка
• Сравнение с другими моделями

Характеристики аппарата

Агрегат в состоянии надежно выполнять 4 основные операции:

• зенкерование;
• сверление отверстий;
• нарезка внутренней резьбы;
• развертывание.

Схема зенкерования

Простота агрегата заключается в использовании одного шпиндельного узла. Для станка разработаны новые модификации, позволяющие проводить более сложные операции с высокой производительностью. Некоторые современные аппараты оснащены сразу несколькими сверлильными головками.

Агрегат имеет следующие технические характеристики:

• вес станка — 880 кг;
• расстояние от рабочей поверхности до рабочего торца головки шпинделя — 6-70 см;
• число пазов, фиксирующих заготовку — 3 шт;
• размер номинальный — 40*45 см;
• количество скоростей — 12;
• смещение на ход — 20 см;
• установочное смещение — 17 см;
• количество оборотов головки — 45-2000 оборотов/мин;
• максимально возможный крутящий момент — 250 Нм;
• общие габариты — 235*78,4*91,5 см;
• мощность электрического двигателя — 2,2 кВт.

Сфера применения и возможности

Основная сфера применения сверлильного станка 2н125 — производство мелкими сериями. Агрегат предназначен для обработки изделий, имеющих небольшую толщину и изготовленных из стали средней прочности.

Максимально допустимый диаметр сверл, предназначенных для станка, составляет 25 мм. Такое положение предусматривает паспорт аппарата. Современные модели станка предоставляют мастерам возможность использовать сверла с еще большим диаметром, достигающим 35 мм.

Конструкция агрегата имеет особенности:

• наличие реверсивного механизма, предназначенного для более точной резьбы;
• принцип ручного управления, при котором выполнение подачи происходит вручную;
• возможность изменения режима работы станка, не останавливая при этом шпиндель;
• высокая устойчивость конструкции за счет равномерного размещения станочных элементов и его большой массы.

Рекомендуемой сетью для нормальной работы агрегата является трехфазная электросеть, в которой создается напряжение 380 В. Оборудование в состоянии работать и при подключении к однофазной сети, но мощность его значительно снизится.

Особенности конструкции станка

Описание конструкции агрегата включает в себя:

• коробку скоростей;
• привод;
• коробку подач;
• сверлильную головку;
• шпиндель;
• поворотные тиски;
• электрическое оборудование.

Принцип работы коробки скоростей:

• сообщение шпинделю оборотов при помощи двух передвижных тройчаток;
• опоры валов коробки находятся в верхней и нижней плитах, стянутых 4 стяжками;
• через зубчатую передачу и муфту электрический двигатель приводит в движение коробку скоростей;
• последний вал коробки имеет вид полой гильзы, ее шлицевое отверстие передает вращение станочному шпинделю;
• шестерни коробки переключаются при помощи рукоятки.

Как устроена коробка скоростей

Элементы коробки скоростей довольно просты в сборке. Их смазка производится специальным шестеренным насосом, который имеется в коробке подач.

Функция станочного привода заключается в обеспечении связи коробки скоростей и вала электрического двигателя. Привод имеет вид корпуса, на котором устанавливается электродвигатель.

На валу двигателя крепится полумуфта, передающая вращение полумуфте-шестерне, а та сцепляется с первичной шестерней коробки скоростей. Коробка подач является трехваловым устройством. Устройство находится в специальном литом корпусе. Первый вал коробки оснащен передвижным блоком-шестерней. Блок осуществляет три шпиндельные подачи в автоматическом режиме.

Коробка оснащена предохранительной муфтой. Ее функция сводится к выключению подачи в механическом режиме в том случае, когда требуемая глубина обработки детали достигнута. Сама муфта располагается на входном валу головки для сверления.

Сверлильная головка представляет собой отливку из чугуна, в которой располагаются главные рабочие элементы станка: коробка подач и скоростей, механизм подач со шпинделем.Если сборка коробки подач и скоростей вместе со шпинделем производится отдельно, то механизм подач уже входит в состав сверлильной головки.

Шпиндель сделан на подшипниках шарикового типа. Они располагаются в его гильзе. Гильза способна двигаться вдоль оси благодаря реечной передаче.

Тиски монтируются в кронштейне рабочего стола. Они хорошо поворачиваются, устанавливаются под любым углом по отношению к сверлу.

Электрическое оборудование станка представлено асинхронным двигателем короткозамкнутого типа.

Применяемые разновидности станка

Паспорт станка имеет указание на универсальность его применения. Применяемая в первые годы после разработки модель с одним шпинделем со временем претерпела ряд изменений. Разработчики создали несколько модификаций станка, имеющих не столь значительные отличия от оригинала, но вносящие разнообразие в комплектацию и расширяющие направления применения агрегата.

Сверлильный аппарат представлен модификациями:

• 2Н125Н;
• 2Н125А;
• 2Н125Ф2;
• 2Н125С;
• 2Н125К;
• 2Н135.

Модель 2Н125Н имеет расширенную функциональность. Это обеспечивается за счет наличия в аппарате многошпиндельных головок. Модель имеет в составе рабочий стол, способный вращаться в нужном направлении.

2Н125А представляет собой агрегат, работающий в автоматическом режиме. Оператор имеет возможность перед началом работы задать необходимый рабочий параметр станка. Манипуляции мастера заключаются в:

• настройке управления станка;
• регулировке кулачков;
• подкручивании шпинделя вместе с головками.

Настройки управления станка

После настройки всех параметров оператор включает станок и контролирует ход выполнения заданных операций.

Сравнение с другими моделями

2Н125Ф2 относится к числу самых развитых и совершенных моделей аппаратов указанной серии. Основное преимущество агрегата в наличии в нем механизма с числовым программным управлением. Аппарат оснащен столом крестового типа и револьверной шпиндельной головкой.

Модель 2Н125С характеризуется еще большей многофункциональностью по сравнению с оригинальным станком. Такие аппараты оснащены шпинделями с несколькими гнездами. В них вставляются разные сверла, что расширяет возможности станка. Работа на агрегате значительно упрощена за счет отсутствия необходимости вытаскивать и менять сверла, когда требуется перейти от одной задачи к другой.

Вертикально-сверлильный станок 2Н125К оснащен рабочим столом в виде креста, что заметно упрощает работу на нем.

Модификация 2Н135 позволяет оператору сверлить изделия, имеющие диаметр 35 мм. Базовая модель аппарата в состоянии просверливать детали диаметром только 25 мм.
