Соединительные кабельные муфты 3СТп-10

526463СТп-10-25/50 (КВТ)

Соединительная

термоусаживаемая

10

25/ 35/ 50

3

Бумажно маслопропитанная

Внутренняя и наружная

без брони/ с броней

526483СТп-10-70/120 (КВТ)

Соединительная

термоусаживаемая

10

70/ 95/ 120

3

Бумажно маслопропитанная

Внутренняя и наружная

без брони/ с броней

52649		3СТп-10-150/240 (КВТ)

Соединительная

термоусаживаемая

10

150/ 185/ 240

3

Бумажно маслопропитанная

Внутренняя и наружная

без брони/ с броней

528323СТп-10-25/50(Б) (КВТ)

Соединительная

термоусаживаемая

10

25/ 35/ 50

3

Бумажно маслопропитанная

Внутренняя и наружная

без брони/ с броней

528343СТп-10-70/120(Б) (КВТ)

Соединительная

термоусаживаемая

10

70/ 95/ 120

3

Бумажно маслопропитанная

Внутренняя и наружная

без брони/ с броней

528333СТп-10-150/240(Б) (КВТ)

Соединительная

термоусаживаемая

10

150/ 185/ 240

3

Бумажно маслопропитанная

Внутренняя и наружная

без брони/ с броней

Муфта кабельная соединительная 1кВ СТп(тк) 4х(16-25мм) с болтовыми соединителями Нева-Транс Комплект 22010009 Нева Транс

Технические характеристики Муфты кабельной соединительной 1кВ СТп(тк) 4х(16-25мм) с болтовыми соединителями Нева-Транс 22010009

Исполнение – Термической усадки.


Ряд напряжений – 0,6/1 Киловольт.
Количество жил – 4.
Номинальное сечение проводника с – 16 квадратных миллиметров.
Номинальное сечение проводника по – 25 квадратных миллиметров.
Наличие галогенов – Есть.
Применимо для – Другой.
Для соединения кабелей с бумажной и с пластмассовой изоляцией – Для соединения кабелей с бумажной и с пластмассовой изоляцией.
С резьбовым соединением – Да.
Допуск к эксплуатации в горнодобывающей промышленности – Нет

  • Марка?

    Аббревиатура (маркировка), как правило каждая заглавная буква имеет значение свойства или конструкции.

    1
  • Количество жил?

    Силовой кабель имеет от 1 до 5 жил. Кабель с 1 жилой применяется в зависимости от цвета жилы: ж\з – заземление., голубой(синий) – ноль. белый, красный, черный – фазные цвета. Кабель с 2 жилами применяют для ноля и фазы, 3 жилы – ноль, фаза, земля, при токах до 1КВ, при 10КВ – 3 фазы, 4 жилы – ноль и 3 фазы.

    5 жил – ноль, земля и 3 фазы. У не силовых кабелей и проводов обозначения индивидуальны.

    4
  • Материал жилы?

    Медь – первый по значимости материал жил, это обусловлено:
    1)Высокой электрической проводимостью.
    2)Достаточная механическая прочность.
    3)Удовлетворительная устойчивость к коррозии.
    Алюминий – второй по значимости материал жил по следующим причинам:
    1)Проводимость в 1.63 раза меньше чем у меди.
    2)Более низкая прочность.
    3)Легко окисляется, оксидная пленка имеет более высокое сопротивление.

    Алюминий/медь
  • Материал изоляции?

    ПВХ – поливинилхлорид (самый распространенный материал изоляции, из плюсов: низкая пожарная опасность, сравнительно высокая долговечность в щадящих условиях, из минусов: токсичность продуктов горения. ) ПНД – полиэтилен (самый стойкий к воздействию внешних факторов материал, но есть минус: высокая пожарная опасность.) БПК – безгалогенная полимерная композиция (один из новейших нетоксичных материалов не содержащих хлор, но есть минус: высокая по сравнению с ПВХ выделение тепла при горении.)

    Для кабелей с бумажной изоляцией (БПИ)
  • Способ монтажа Термоусадка
  • Ширина 0.159 м.
  • Код товара Нева Транс#22010009
  • Высота 0.112 м.
  • Глубина 1.158 м.
  • Напряжение 10000 В
  • Вес 1. 1566 кг.
  • Диапазон рабочих температур от -50 до +50
  • Исполнение Термоусадочный
  • Сфера применения Для соединения 3-х жильных силовых кабелей с бумажной изоляцией
  • Тип изделия Муфта соединительная
  • Материал изделия Полимер
  • Сечение жилы 16-25 мм2
  • Диапазон сечений 16-25
  • Номинальное сечение проводника с 16 кв. мм
  • Номинальное сечение проводника по 25 кв.мм
  • Наличие защитного покрова С броней
  • Номинальное напряжение U0/U (Um) 0.6/1 (1.2) кВ

Сертификаты товара

Соединительные кабельные муфты для кабеля с бумажной изоляцией на напряжение 1 кВ

Кабель

Соединительные кабельные муфты марки Стп предназначены для соединения многожильных силовых кабелей с пропитанной бумажной изоляцией на напряжение до 1 кВ.

Например: ААБвУ, АСБУ, ААБ2л, АСБл, ААБл, АСБ, АСБГ, СБ и др.
Диапазон сечений: 35 – 240 мм2
Число жил кабеля: 3 или 4

Соединительные кабельные муфты

Муфта соединительная стп таблица выбора

соединительных муфт стп для кабеля с пропитанной бумажной изоляцией на напряжение до 1 кв.

Количество жил

Сечения жил (мм2)

Марка муфты

3

35-50

Стп3-35/50

3

70-120

Стп3-70/120

3

150-240

Стп3-150/240

4

35-50

Стп4-35/50

4

70-120

Стп4-70/120

4

150-240

Стп4-150/240

Варианты комплектации муфт соединительных стп

  • муфта соединительная стп с болтовыми соединителями
  • муфта соединительная стп с соединителями под опрессовку;
  • муфта соединительная стп с болтовыми соединителями производства GPH (Германия)
  • муфта соединительная стп без соединителей;
  • непаянная система присоединения нейтрали
  • паяная система присоединения нейтрали

Структура обозначения муфт соединительных стп для заказа

СтпХ-ХX/ХX ХXX ХXXX
Где:
Х — количество жил кабеля
ХХ/XХ — диапазон сечений кабеля
ХХХ — тип соединителей

Обозначение

Тип комплектации

пусто

Болтовые соединители

Б/С

Без соединителей

Опр. {сечение}

Соединители под опрессовку

GPH

Болтовые соединители GPH

ХХXХ — тип присоединения нейтрали

Обозначение

Тип комплектации

пусто

паяная система

н/з

непаянная система

Например:

Стп4-150/240 – соединительная муфта, на 4-х жильный кабель с пропитанной бумажной изоляцией напряжением до 1кВ, сечением 150-240 мм2, с болтовыми соединителями и комплектом пайки для присоединения заземления.

Стп3-70/120 опр.95 нп/з— соединительная муфта, на 3-х жильный кабель с пропитанной бумажной изоляцией напряжением до 1кВ, сечением 70-120 мм2, с соединителями под опрессовку сечением 95 мм2 и комплектом для непаянного присоединения заземления.

Габаритные размеры и вес 1 шт

Марка муфты

Вес (кг)

Объем (м3)

Стп3-35/50

1,9

0,06

Стп3-70/120

2,5

0,06

Стп3-150/240

3,4

0,06

Стп4-35/50

2,3

0,06

Стп4-70/120

2,9

0,06

Стп4-150/240

3,9

0,06

Купить онлайн соединительные кабельные муфты по хорошей цене

Муфты термоусаживаемые соединительные СТп для многожильных кабелей с бумажной изоляцией

Сертификация ГОСТ 13781. 0-86

Под заказ Муфты термоусаживаемые для одножильных кабелей с пластмассовой изоляцией на напряжение до 35 кВ

Описание

Муфты термоусаживаемые соединительные СТп для многожильных кабелей с бумажной изоляцией

      без болтовых соединителей (б/сб) с болтовыми соединителями
Муфта 3 СТп -1 (16-25) коробка – 1 к-т   2434
Муфта 3 СТп -1 (35-50) коробка – 1 к-т   2515
Муфта 3 СТп -1 (70-120) коробка – 1 к-т   2814
Муфта 3 СТп -1 (150-240) коробка – 1 к-т   3276
Муфта 4 СТп -1 (16-25) коробка – 1 к-т   3515
Муфта 4 СТп -1 (35-50) коробка – 1 к-т   2584
Муфта 4 СТп -1 (70-120) коробка – 1 к-т   3345
Муфта 4 СТп -1 (150-240) коробка – 1 к-т   3506
Муфта 3 СТп -10 (16-25) коробка – 1 к-т
Муфта 3 СТп -10 (35-50) коробка – 1 к-т   3345
Муфта 3 СТп -10 (70-120) коробка – 1 к-т   3956
Муфта 3 СТп -10 (150-240) коробка – 1 к-т   4568
Муфта 3 СТп -10У (35-50) коробка – 1 к-т   3806
Муфта 3 СТп -10У (70-120) коробка – 1 к-т   4418
Муфта 3 СТп -10У (150-240) коробка – 1 к-т   5029
Муфта 4 СТп-1-УР-35. ..50 (4х3) коробка – 1 к-т   3160
Муфта 4 СТп-1-УР-70…120 (4х3) коробка – 1 к-т   3922
Муфта 4 СТп-1-УР-150…240 (4х3) коробка – 1 к-т   4083





 Схема муфты СТп – 10 с термоусаживаемым кожухом


1 – кожух термоусаж. наружный
2 – лента экранная (для СТп-10)
3 – кожух термоусаж. внутренний
(для СТп-10)
4 – манжета изолирующая
5 – манжета подкладная (для СТп-10)
6 – пластина-регулятор (для СТп-10)
7 – соединитель болтовой
8 – трубка жильная
9 – перчатка высоко(низко)вольтная
10 – лента-регулятор (для СТп-10)
11 – комплект заземления
12 – лента-герметик
  Схема муфты СТп – 10У с термоусаживаемым кожухом


1 – кожух термоусаж. наружный
2 – лента экранная
3 – кожух термоусаж. внутренний
4 – лента термоспекаемая
5 – заполнитель межфазного
пространства
6 – манжета подкладная
7 – пластина-регулятор
8 – соединитель болтовой
9 – манжета изолирующая
10 – трубка жильная
11 – межжильная распорка
12 – перчатка высоковольтная
13 – лента-регулятор
14 – лента-герметик
15 – комплект заземления
  Для муфт СТп предлагается комплект арматуры для непаяного присоединения заземляющего провода, состоящий из контактной пластины (терки), роликовой пружины и провода перемычки. При этом возможность применения паяного заземления не исключается.
Для соединения жил кабеля предлагаются болтовые соединители со срывными головками. Использование медных или алюминиевых соединительных гильз не исключается.

Обозначение муфты Напряжение, кВ Число жил Сечение жил кабеля, мм2
3 СТп-1 (16-25) 1 3 16-25
3 СТп-1 (35-50) 1 3 35-50
3 СТп-1 (70-120) 1 3 70-120
3 СТп-1 (150-240) 1 3 150-240
4 СТп-1 (16-25) 1 4 16-25
4 СТп-1 (35-50) 1 4 35-50
4 СТп-1 (70-120) 1 4 70-120
4 СТп-1 (150-240) 1 4 150-240
3 СТп-10 (16-25) 10 3 16-25
3 СТп-10 (35-50) 10 3 35-50
3 СТп-10 (70-120) 10 3 70-120
3 СТп-10 (150-240) 10 3 150-240
3 СТп-10У (35-50) 10 3 35-50
3 СТп-10У (70-120) 10 3 70-120
3 СТп-10У (150-240) 10 3 150-240

  • Муфты СТп-У на напряжение 10кВ комплектуются межжильной распоркой и герметиком-заполнителем пустот. Жильная распорка-звездочка используется для фиксации положения жил кабеля и как изолятор между ними. Водостойкий герметик-заполнитель заполняет образовавшиеся пустоты внутри муфты.

Термоусаживаемые соединительные муфты предназначены для соединения многожильных силовых кабелей с бумажной пропитанной изоляцией в сетях с напряжением до 10 кВ. Муфты типа СТп устанавливаются в туннелях, каналах, на открытом воздухе на эстакадах, кабельных полках и т.п. Эксплуатация муфт допускается при температуре окружающей среды от -50°С до +50°С, а также при относительной влажности до 98% при температуре 35°С.
Муфты СТп поставляются в виде комплекта деталей и монтируются методом термоусаживания с помощью горелки или паяльной лампы.

Конструкция соединительной муфты
В муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой термоплавкого клея-герметика. При усаживании перчаток герметик заполняет пустоты в корешке кабеля и полностью герметизирует разделку. Жильные трубки и манжеты создают на месте соединения кабелей практически новую изоляцию жил. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 30 кВ/мм при температуре от -50оС до +100оС.

Соединительная кабельная Муфта 3 СТП-10 (16-25) с соединителями (комбинированный

Термоусаживаемая соединительная кабельная муфта 3 СТП-10 (16-25мм2) ЗЭТА предназначена для соединения 3-жильного силового кабеля с бумажной маслопропитанной изоляцией, сечением 16-25мм2 с бронёй / без брони на напряжение до 10 кВ.
Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разностей уровней.
Подходит для кабелей типа: ААШв(П), ААБл, ААБлГ, ААБ2л, ААБ2лШв(п), ААПл, ААП2л, ААП2лШв, АСБ, АСБГ, АСБл, АСБ2лГ, АСБ2л, АСП, АСПГ, АСКЛ, АСШв, АСБ2ЛШв, СБ, СБГ, СБл, СБ2л, СБ2лГ, СП, СПГ.
Кабельная муфта поставляется с соединителями.
Муфта включает комбинированный комплект заземления:
  • Припой ПОС-30
  • Жир паяльный
  • Пружина ППД
  • Контактная пластина (терка)

Особенности конструкции муфты:

  • Толстостенные изолирующие термоусаживаемые манжеты на места соединения жил с термоплавким клеем на внутренних поверхностях обеспечивают полную герметичность места соединения.
  • Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корней разделки кабелей и максимально снижает риск пробоя изоляции.
  • Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, придает конструкции муфты дополнительную механическую прочность.
  • Заполнение межфазного пространства специальной мастикой позволяет добиться отсутствия пустот, исключить ионизацию воздуха внутри муфты, что положительно влияет на срок эксплуатации муфты.
  • Универсальные болтовые соединителем со срывными головками с токопроводящей смазкой на контактных поверхностях, которыми укомплектована муфта, используются для соединения кабеля как с алюминиевыми, так и с медными жилами.

Кабельные муфты 3 СТП-10 изготавливаются по ТУ 3599-007-99856433-2011 и имеют сертификат соответствия РОСС RU.ME80.H02184

Соединительные термоусаживаемые кабельные муфты стп-1 : «Нижегородсетькабель»

Соединительные термоусаживаемые кабельные муфты Стп-1

Применение

 Кабельные муфты Стп-1 предназначены для соединения силовых кабелей с бумажной пропитанной изоляцией в общей свинцовой или алюминиевой оболочке и стальной ленточной броней (или без брони) на напряжение до 1 кВ, проложенных в земле и в кабельных сооружениях.

Кабель

 ААБл, АСБ, ААШв и др.


Также применяются в качестве переходных муфт для соединения кабелей с бумажной и пластмассовой изоляцией.


Кабель     АСБ – АВБбШв, ААБ – АВВГ и др.


Конструкция

 На жилы кабеля устанавливаются термоусаживаемые фазные трубки. Корешок разделки герметизируется термоусаживаемой перчаткой. Жилы кабеля соединяются болтовыми соединителями. Изоляция жил восстанавливается термоусаживаемыми изолирующими манжетами. На внутренние поверхности термоусаживаемых элементов нанесен клей-расплав. Пространство вокруг жил заполняется термопластичной мастикой. Жилы стягиваются стеклолентой. Наружный термоусаживаемый шланг и специальный мастичный герметик обеспечивают механическую защиту и герметичность.



Условное обозначение муфт при заказе



Обозначение муфт Количество жил кабеля Сечение жил кабеля, мм²
Стп-1-3 х 35/50 3 35, 50
Стп-1-3 х 70/120 3 70, 95, 120
Стп-1-3 х 150/240 3 150, 185, 240
Стп-1-4 х 35/50 4 35, 50
Стп-1-4 х 70/120 4 70, 95, 120
Стп-1-4 х 150/240 4 150, 185, 240

МУФТА СОЕДИНИТЕЛЬНАЯ СТП-10- 150/240-02-л – ЭлектроСеть

Описание

С — тип муфты — соединительная;
т — в конструкции применены термоусаживаемые изделия;
п — в конструкции применена перчатка;
10 — на напряжение 10 (6) кВ;
150/240 — диапазон сечений токопроводящих жил кабеля, кв. мм.

02 — непаяный узел заземления
Л — с термоплавким заполнением межфазного пространства.

Назначение, краткая характеристика:
Соединительная муфта на основе термоусаживаемых изделий предназначена для соединения кабелей с бумажной, пропитанной изоляцией на переменное напряжение 10 (6) кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 5 по ГОСТ 15150-69, а также для прокладки в почве.

Технологические особенности:
На жилы усаживаются маслостойкие трубки. Корешки разделок герметизируются эластомерным герметиком и изолируются термоусаживаемыми перчатками.
Жилы кабелей соединяются гильзами. На гильзы наносится эластомерный герметик и усаживаются термоусаживаемые трубки.
Межфазное пространство заполняется термоплавким сополимером в виде межфазной распорки и листового заполнителя вставленного в трубу восстановления оболочки.
При усадке трубы восстановления оболочки сополимер равномерно заполняет межфазное пространство.
На трубу восстановления оболочки наматывается экран из алюминиевой фольги.
Броня и оболочки кабелей соединяются гибкой медной жилой пайкой. Сверху устанавливается термоусаживаемый кожух.

Типы кабеля с которым применяются
АСБ-10, АСБ2л-10, АСБл-10, АСБ2лГ-10, АСБГ-10, АСГ-10; СБ-10, СБ2л-10, СБл-10, СБ2лГ-10, СБГ-10, СГ-10; ААГУ-10, ААШвУ-10, ААШпУ-10, ААБлУ-10, ААБ2лШвУ-10, ААБ2лШпУ-10, ААБлГУ-10, ААБ2лУ-10;
ЦАСБ-10, ЦАСБ2л-10, ЦАСБл-10, ЦАСБГ-10, ЦСБ-10, ЦСБ2л-10, ЦСБл-10, ЦСБГ-10(6) или их аналоги.

Особенности комплектации:
Муфта комплектуется гильзами на диапазон сечений (25/50, 70/120, 150/240 кв. мм) из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.

По требованию заказчика муфта может поставляться:
· без гильз, пример для заказа Стп-10-70/120-Л-бг;
· с не паяным узлом заземления, пример для заказа Стп-10-70/120-Л-02;

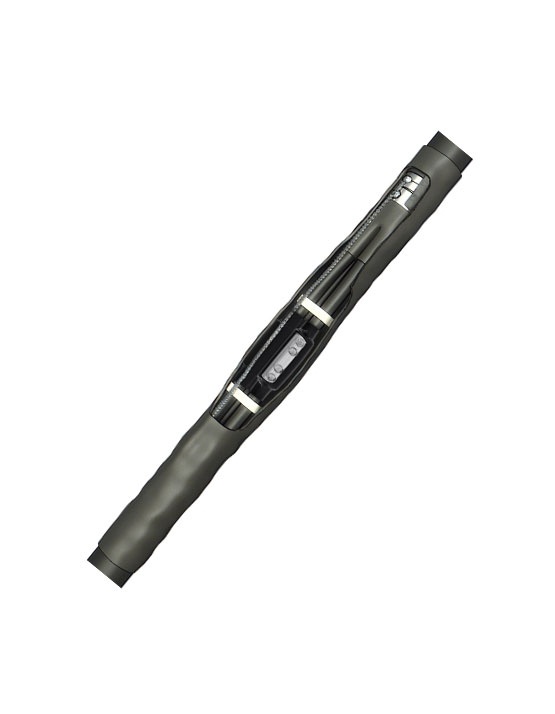

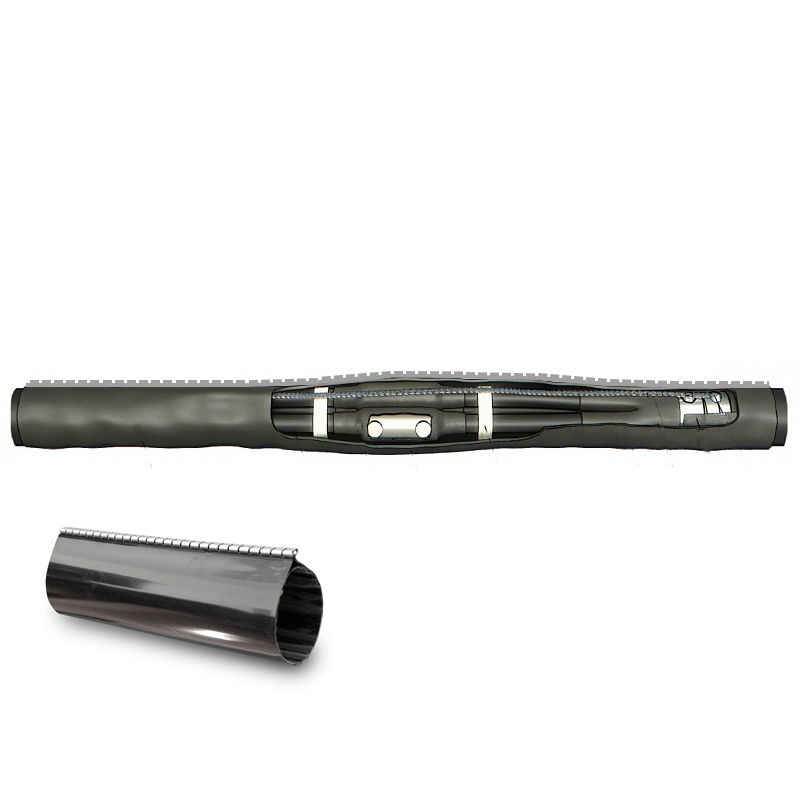

· с гильзами под опрессовку по ГОСТ 7386-80 или ГОСТ 9581-80 следующих сечений 25, 35, 50, 70, 95, 120, 150, 185, 240.

Похожее

Водонепроницаемая муфта для трапецеидальных искажений STP Cat5e от женщины к женщине с кабельным вводом

Водонепроницаемая муфта Cat5e Keystone от женщины к женщине с крышкой

Вы устанавливаете замковые камни снаружи в стихии и нуждаетесь в защите? Выполненные в корпусе из инженерного термопласта, эти муфты Keystone обеспечивают более высокую термостойкость и огнестойкость по сравнению со стандартными пластиками. Степень защиты IP68 обеспечивает защиту от пыли и воды при установке на открытом воздухе.

Характеристики

  • Экранированный соединитель трапецеидального искажения «мама-мама»
  • Степень защиты IP68
  • Корпус из инженерного термопласта UL94V-0
  • Включает водонепроницаемую крышку (Деталь: WTP-8P8C-24)

Пример установки коробки
