Сверла резьбовые – Диаметр сверла под резьбу (таблица)

alexxlab | 16.02.2020 | 0 | Разное

Содержание

Диаметр сверла под резьбу для метчиков. Таблица

При изготовлении резьбовых отверстий под метрические болты, винты, шпильки сначала в материале просверливается отверстие, а затем при помощи метчика в нем нарезается резьба. Но прежде чем приступить к сверлению, необходимо подобрать оптимальный диаметр сверла под планируемую внутреннюю резьбу, воспользовавшись специальной таблицей соответствия. Приведенные в ней значения применимы для чугуна, сталей, алюминиевых сплавов и меди.

Если размер отверстия будет больше положенного, то есть риск получить недостаточно глубокую резьбовую канавку и как следствие ослабленное соединение. Если размер отверстия слишком мал, то будут трудности при работе с метчиком, так как возникает большое сопротивление резанию, нагревание инструмента, налипание стружки на режущие кромки, заклинивание и даже поломка метчика.

Пользоваться таблицей очень просто. Для этого важно знать основные параметры метрической резьбы – это ее шаг (Р) и номинальный диаметр (d), которые измеряются в долях метра. Под шагом понимают расстояние между двумя вершинами соседних витков. За номинальный диаметр принимают наружный диаметр резьбы, который равен расстоянию между крайними точками наружных выступов винтовой линии.

Таблица рекомендуемых диаметров отверстий под резьбу, мм

d резьбы Шаг d сверла  Шаг d сверла  Шаг d сверла  Шаг d сверла   Шаг d сверла  Шаг
d сверла

 2  0.4  1.6  0.25  1.75
 3  0.5  2.5  0.35  2.65
 4  0.7  3.3  0.5  3.5
 5  0.8  4.2  0.5  4.5
 6  1  5  0.75
 5.2
 0.5  5.5
 7  1  6  0.75  6.2  0.5  6.5
 8  1.25  6.7  1  7  0.75  7.2  0.5  7.5
 9  1.25  7.7  1  8  0.75  7.2  0.5  8.5
 10  1.5  8.5  1.25  8.7  1  9  0.75  9.2
 0.5
 9.5
 11  1.5  9.5  1  10  0.75  10.2  0.5  10.5
 12  1.75  10.2  1.5  10.5 1.25   10.7  1  11  0.75  11.2  0.5  11.5
 14  2  12  1.5  12.5  1.25  12.6  1  13  0.75  13.2  0.5  13.5
 16  2  14  1.5  14.5  1  15  0.75  15.2  0.5  15.5
 18  2.5  15.4  2  16  1.5  16.5  1  17 0.75   17.2  0.5  17.5
 20  2.5  17.4  2  18  1.5  18.5  1  19  0.75  19.2  0.5  19.5
 22  2.5  19.4  2  20  1.5  20.5  1  21  0.75  21.2  0.5  21.5
 24  3  20.8  2  22  1.5  22.5  1  23  0.75  23.2
 27  3  23.9  2  25  1.5  25.5  1  26  0.75  26.2
 30  3.5  26.4  3  26.9  2  28  1.5  28.5  1  29  0.75  29.2
 33 3.5  29.4  3
 29.9
 2  31  1.5  31.5  1  32  0.75  32.2
 36  4  31.9  3  32.9  2  34  1.5  34.5  1  35
 39  4  34.9  3  35.9  2  37  1.5  37.5  1  38
 42  4.5  37.4  4  37.9  3  38.9  2  34  1.5  40.5  1  41
 45  4.5  40.4  4  40.9  3  41.9  2  43  1.5  43.5  1  44
 48  5  42.8  4  43.9  3  44.9  2  46  1.5  46.5  1  47

Из таблицы видно, что диаметр сверла меньше наружного диаметра резьбы примерно на величину шага, то есть:

Dотв = d – P

На практике многие домашние мастера постоянно пользуются этой простой формулой, когда нет возможности обратиться к таблице.

Например, для М10х1.5: Dотв = 10 – 1.5 = 8.5 мм

Этот способ вполне приемлем, когда резьбонарезание выполняется ручным способом в условиях слесарной мастерской. Если планируемое резьбовое соединение в процессе эксплуатации не будет подвергаться серьезным нагрузкам, то можно допустить незначительное увеличение величины отверстия. На сборочном производстве, где требуется высокая точность размеров резьбового профиля, любые отклонения неприемлемы. Диаметры отверстия под резьбу с полем допуска устанавливает ГОСТ 19257-73.

Полезные советы 06.03.2019 09:30:40

krepcom.ru

Выбор сверл под резьбу (какие сверла нужны чтобы нарезать резьбу)


Для создания внутренней резьбы необходимо в материале сделать отверстие, диаметр которого соответствует инструменту для последующего нарезания. Такое отверстие должно точно соответствовать размерам режущего инструмента.

Внутренняя нарезка резьбы:

  1. Чтобы произвести в заготовке отверстие под резьбу внутреннего типа, сначала следует  подобрать размер сверла.

  2. Когда сверло выбрано, можно приступать к выполнению отверстия под резьбу.

  3. При помощи специального метчика для нарезки, необходимо  выполненное отверстие обработать зенкером. Это позволяет добиться нужной чистоты отверстия и легче метчику войти в деталь.

  4. В процессе нарезания резьбы, формируются канавки в металлической заготовке. При этом часть металла не удаляется вместе со стружкой, а выдавливается вдоль режущих граней инструмента, образуя профиль резьбы . По этой причине очень важно правильно подобрать размер сверла. Сверло должно быть  несколько меньше номинального диаметра резьбы.

Чтобы было легче определить, какого диаметра нужно просверлить отверстие, используется специальная таблица, составленная по ГОСТ. Ориентируясь по данной таблице и придерживаясь ее параметров, вы сможете без проблем выполнить своими руками внутреннюю нарезку нужного диаметра. При этом такое соединение окажется точно подобранным.

Таблица соответствия нарезки резьбы метчиком сверлу


D резьбы

Шаг резьбы

d сверла, мм

Шаг резьбы

d сверла, мм

Шаг резьбы

d сверла, мм

Шаг резьбы

d сверла, мм

Шаг резьбы

d сверла, мм

Шаг резьбы

d сверла, мм

2

0.4

1.6

0.25

1.75

-

-

-

-

-

-

-

-

3

0.5

2.5

0.35

2.65

-

-

-

-

-

-

-

-

4

0.7

3.3

0.5

3.5

-

-

-

-

-

-

-

-

5

0.8

4.2

0.5

4.5

-

-

-

-

-

-

-

-

6

1

5

0.75

5.2

0.5

5.5

-

-

-

-

-

-

7

1

6

0.75

6.2

0.5

6.5

-

-

-

-

-

-

8

1.25

6.7

1

7

0.75

7.2

0.5

7.5

-

-

-

-

9

1.25

7.7

1

8

0.75

8.2

0.5

8.5

-

-

-

-

10

1.5

8.5

1.25

8.7

1

9

0.75

9.2

0.5

9.5

-

-

11

1.5

9.5

1

10

0.75

10.2

0.5

10.5

-

-

-

-

12

1.75

10.2

1.5

10.5

1.25

10.7

1

11

0.75

11.2

0.5

11.5

14

2

12

1.5

12.5

1.25

12.6

1

13

0.75

13.2

0.5

13.5

16

2

14

1.5

14.5

1

15

0.75

15.2

0.5

15.5

-

-

18

2.5

15.4

2

16

1.5

16.5

1

17

0.75

17.2

0.5

17.5

20

2.5

17.4

2

18

1.5

18.5

1

19

0.75

19.2

0.5

19.5

22

2.5

19.4

2

20

1.5

20.5

1

21

0.75

21.2

0.5

21.5

24

3

20.9

2

22

1.5

22.5

1

23

0.75

23.2

-

-

27

3

23.9

2

25

1.5

25.5

1

26

0.75

26.2

-

-

30

3.5

26.4

3

26.9

2

28

1.5

28.5

1

29

0.75

29.2

33

3.5

29.4

3

29.9

2

31

1.5

31.5

1

32

0.75

32.2

36

4

31.9

3

32.9

2

34

1.5

34.5

1

35

-

-

39

4

34.9

3

35.9

2

37

1.5

37.5

1

38

-

-

42

4.5

37.4

4

37.9

3

38.9

2

34

1.5

40.5

1

41

45

4.5

40.4

4

40.9

3

41.9

2

43

1.5

43.5

1

44

48

5

42.8

4

43.9

3

44.9

2

46

1.5

46.5

1

47



kornor.ru

выбор сверла, порядок расчета диаметра, советы специалистов

Резьбовое сочленение – оптимальный вариант при необходимости создания разъемного соединения. Использование этих элементов отличается повсеместностью, а мастера-самоучки или новички в этом деле, сталкиваясь с такой необходимостью, часто задают вопрос о том, каким же должен быть размер отверстия под резьбу. Стоит сказать, что метизы с внешним нанесенным резьбовым сечением широко распространены в продаже и подобрать вариант по необходимому диаметру не проблема, остается только определить, каким он должен быть, чтобы соединение было плотным, а крепежный элемент не выпадал из него.

Некоторые из рекомендаций по нарезке резьбы

На рынке выделяют несколько вариантов приспособлений для нанесения резьбы. Приспособления подобного рода используются везде. Это дает возможность наносить резьбу для деталей, которым характерно вращение. Наличие таких зазубрин придает этому процессу поступательные движения, что немаловажно для соединения подобного рода в деталях оборудования и механизмах. Именно в этом случае важно подобрать правильный размер отверстия под резьбу, опираясь на таблицы и формулы. Ведь некачественное или ненадежное сочленение может привести к серьезной поломке.

Группы и варианты нарезки

Относительно направления движения направляющего выделяют:

  • наружные;
  • внутренние;
  • однозаходовые;
  • многозаходовые;
  • правые;
  • левые.

Существует специальная размерная система для нанесения резьбы и определения размера отверстия под резьбу. Согласно ей, существуют такие варианты резьбы, нарезающиеся при помощи метчиков, как:

  • Метрическая.
  • Дюймовая, отличающаяся иным профилем. Здесь характерен угол 55о, обозначение диаметра показывается не в миллиметрах, а в дюймах, а число ниток определяет шаг.
  • Трубная характеризуется отличиями в первоначальном диаметре, основывающемся на размере трубного отверстия. Подходит только для наружной нарезки. Размеры отверстия под резьбу полдюйма трубной нарезки определяются согласно таблице, приведенной ниже.

Метрическая резьба

Ей характерен особый профиль, внешне напоминающий форму треугольника, угол – 60о. Все замеры при определении параметров резьбы и отверстий под нее проводят в миллиметрах. На это рекомендовано обратить внимание!

В заводских условиях при создании резьбы по такой технологии наносят специальную маркировку, производящуюся для больших шагов с использованием цифрового и буквенного обозначения. В таком варианте оформления цифра означает наружный размер отверстия под резьбу, то есть – диаметр.

Изучая любой из чертежей, можно встретить такого рода обозначение – «М4», «М6» и т.д. Иногда обозначение приходится оформлять с нетиповым шагом, тогда в описание дополнительно вводится цифровой маркер, означающий размер шага, к примеру «М8х0,8».

На основе данных таблиц сформирован некий перечень формата «резьба – размер сверла», часто использующийся мастерами на практике:

  • М5 – 0,42 см;
  • М4 – 0,33 см;
  • М8 – 0,67 см;
  • М12 – 0,96 см.

Особенности выбора сверла под метрическую резьбу

Запомните, что под нарезку М6 подходит отверстие с диаметром 0,5 см, в то время как под резьбу М3 стоит брать сверло с диаметром не больше 0,21 см.

Запомните, что для вычисления размера отверстия под резьбу используется специальная формула, но зачастую такая необходимость не возникает, так как в общем доступе полным-полно специальных таблиц, разработанных специалистами. Такие формулировки станут в помощь и новичку в столярном деле, и мастеру. Использование уже готовых значений куда легче и практичнее, ведь не приходится каждый раз высчитывать необходимый показатель.

Особенности выбора сверла для нарезания

К примеру, зная размер отверстия под резьбу М8 (0,67 см), вы можете на основе заготовки создать отверстие с диаметром, соответствующим выбранному вами размеру инструмента, использующегося в ходе дальнейшего нарезания.

Стоит отметить, что в такой работе важна точность, а любое отверстие должно соответствовать размерам режущего инструмента и никак иначе. Именно это правило является основоположным в необходимости точного выбора сверла строго по размеру для последующей резки.

Сегодня трудностей с выбором и покупкой сверл не возникает, ведь на рынке можно подобрать любую модель под любой размер, начиная с минимального диаметра и заканчивая крупным калибром.

Исходя из конкретных задач, можно заказать изготовление сверла для необходимого размера отверстия под резьбу дюймовую или миллиметровую.

Как и при помощи чего можно сформировать резьбу в изделии

Для того чтобы сформировать качественную резьбу, да еще и внутри заготовки, придется вооружиться таким приспособлением, которое зовется метчиком. Внешне оно напоминает винт, обладающий некоторыми углублениями с заостренными гранями. Один из конструктивных элементов – стержень, дополняющий метчик, бывает коническим или цилиндровым. Расположение канавок – продольное, благодаря чему они разделяют резьбовые соединения на мелкие элементы, получившие название гребней – рабочих частей.

При нанесении резьбы не стоит спешить, следите за чистотой канавки и убирайте слой стали постепенно. Помните, что от этого зависит дальнейшее качество деталей и прочность их соединения.

Чтобы, подобрав размер отверстия под резьбу М6 или другого диаметра, сделать все правильно, необходимо взять приспособление с большой длиной или запастись несколькими соответствующими элементами. Единичные метчики тоже купить не проблема. Такие элементы зачастую задействуются в ходе восстановления испорченной в результате длительной эксплуатации резьбы. Чтобы нарезать новый рельеф для правильного вкручивания деталей, метчики берут парами. Рекомендовано использовать один для формирования черновой резьбы, второй – для чистовой обработки.

Некоторые особенности использования метчиков

Особенность метчиков в комплекте кроется в том, что первый делает углубления маленького размера, а второй используется для их очистки и увеличения уже под необходимый размер с точностью до доли миллиметра.

Интересно, что на рынке появляются и трехпроходные приспособления для формирования резьбы.

Сталкиваясь с работой, связанной со сверлами и резьбовыми соединениями, тщательно подбирайте инструмент, учитывая его качество и характеристики. Даже самое маленькое отклонение от стандарта размерной сетки может привести к некачественному результату.

Потому и предлагается перед тем, как начать работу, определить размер отверстия под резьбу М10 (0,85 мм), М12 (0,96 мм) или другой, с которым вам предстоит работать.

Как сделать метчик из алюминиевого сплава в домашних условиях

Иногда возникает потребность в нарезке внутренней резьбы на поверхности латунного или легкосплавного покрытия детали. Для этого можно использовать самодельный инструмент и сверла, взятые из классического набора.

Чтобы сделать метчик своими руками, приготовьте стальную проволоку, которая при помощи плашки нарезается и закаляется. После закаливания рекомендовано отпустить деталь до цвета спелой соломы, а режущие кромки заточить, работая бруском или точилом, предварительно зафиксировав деталь в цанговом патроне.

Теперь, зная основные понятия, вы скорее разберетесь с необходимостью подсчета размеров отверстия для резьбы. С какими деталями и при помощи каких бы инструментов вы не работали, помните приведенные рекомендации, а если сомневаетесь в параметрах, полагайтесь на специальные таблицы, которые лучше распечатать и всегда держать под рукой.

fb.ru

Таблица метчиков и сверл


Таблица по подбору метчиков для нарезания резьбы, и другие секреты ручной нарезки

08.02.2016

Для соединения изделий между собой используют разные способы:

  • сварка;
  • склеивание;
  • клёпка;
  • болтовое;
  • винтовое;
  • шпилькой.

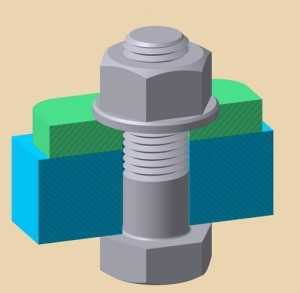

Если детали соединять болтом с гайкой – требуется дополнительное место. К тому же не всегда толщина компонентов позволяет проделать сквозное отверстие.

В таком случае применяют винтовое соединение.

Для вкручивания винта требуется нарезать резьбу метчиком. Инструмент представляет собой стальной стержень, состоящий из рабочей части и хвостовика и предназначен для нарезания внутренней резьбы. Рабочая зона имеет слабовыраженную коническую форму. На ней нанесены зубцы, последовательно повторяющие форму резьбы. Для отвода опилок и стружки предусмотрены канавки.

Виды метчиков

Спецификация метчиков по способу нарезки резьбы

Проходные (универсальные). Резьба нарезается в один проход. Рабочая часть содержит зубья для разметки и финальной нарезки. Приспособление хорошо подходит для мягких металлов. При работе с прочным материалом требуется прилагать больше усилий.

Комплектные. Для работы используется несколько насадок (две или три) одного размера резьбы. При работе с особо твердыми металлами возможно применение набора из пяти насадок. Резьба создается в несколько этапов.

Начало прокладывается разметочным метчиком, затем выполняется проход более глубокой нарезки, и наконец – финальная часть, когда грани формируются окончательно.

На выполнение задачи уходит больше времени, но при этом качество существенно выше, а вероятность поломки инструмента практически исключена;

Спецификация по применению

Машинные. Хвостовик увеличенной длины. Предназначены для закрепления в патроне электро инструмента.

Машино – ручные. На укороченном хвостовике имеются лыски квадратной структуры. Могут использоваться как в электродрели, так и вручную. Во втором случае применяется специальный вороток – держатель метчиков.

Спецификация по типу отверстия

Для сквозных отверстий. У таких насадок удлиненный заход (острый кончик рабочей зоны), плавно переходящий в рабочий диаметр. Работать с таким метчиком несложно, с нарезкой может справиться электропривод. После прохода инструмент просто выйдет с противоположной стороны заготовки.

Для глухих отверстий. Кончик рабочей зоны срезан на манер фрезы. Это позволяет нарезать резьбу практически на всю глубину отверстия. Работать следует с особой осторожностью, поскольку при достижении дна глухого отверстия, застопорившийся метчик может сломаться. По этой причине практикуется ручная нарезка.

Спецификация по типу рабочей зоны

Для работы с различными металлами, форма рабочей зоны (зубцов) может быть прямой, винтовой и с укороченными канавками. Сами зубья располагаются по одной линии или в шахматном порядке. Универсальные конструкции метчиков в мягких и твердых сплавах использоваться не могут.

Потому, если вы хотите правильно нарезать резьбу, используйте инструмент, соответствующий типу металла и отверстия.

При нарезании резьбы метчиками и плашками, необходимо точно подобрать сверло и режущий инструмент под используемый в перспективе винт или шпильку.

Таблица метчиков и сверл для внутренней резьбы

Дело в том, что проходное отверстие и диаметр резьбы должны соответствовать стандартам. Если диаметр отверстия будет слишком большим – глубина канавок получится слишком маленькой, а резьбовое соединение ненадежным.

При малейшей нагрузке резьба будет сорвана. Другая крайность – узкое отверстие под резьбу. В этом случае метчик будет играть роль сверла, а его конфигурация для этого не приспособлена. Очень высока вероятность поломки инструмента.

ВАЖНО! Если нет сверла, точно подходящего по диаметру – делайте отверстие немного меньше положенного, а не больше.

После чего обязательно произведите зенковку, и аккуратно нарезайте резьбу тройным комплектом метчиков.

Как правильно, и без потерь инструмента нарезать резьбу вручную

  1. Подготовка отверстия. Подбираем сверло в соответствии с таблицей, и аккуратно делаем отверстие.

    ВАЖНО! Сверло должно быть острым. В противном случае металл в отверстии будет «отпущен» от температурного воздействия, и резьба получится не такой прочной.

    Сверлить лучше на станке. Вход отверстия желательно зенковать. Это облегчит как нарезку, так и последующую закрутку винта.

    При изготовлении глухого резьбового соединения – замерьте длину нерабочей части метчика, умножьте эту величину на 2, и добавьте к глубине отверстия. Каким бы подготовленным для таких отверстий не был метчик – нарезать резьбу до самого донышка отверстия не получится;

  2. Процесс нарезки. При работе руками торопливость ни к чему. Именно поэтому ручная нарезка предполагает комплектные наборы. Не следует для ускорения процесса начинать сразу со следующего номера.

    В противном случае резьба получится грубой, с задирами. Так же не следует пренебрегать последним номером. Недорезанная на финишную глубину резьба сулит трудности при закручивании винта, и даже его заклинивание.

    Размеры метчиков также разработаны не для экспериментов. Если у вас винт М5, то и на метчике должна быть такая же маркировка. Никаких половинчатых значений не бывает, это все проделки китайских гаражных производителей.

    ВАЖНО! Мнение о том, что некая резьба М4,5 будет крепче держать шпильку М5 – ошибочно в принципе.

    Тем более что в технических стандартах такого размера резьбы не существует.

    Держатель метчика следует крепко взять за обе рукоятки, и прилагать к ним равные усилия. Золотое правило нарезки: +360 градусов, – 180 градусов.

    Это означает, что на один полный оборот по ходу резьбы, делается пол оборота назад, для скола и удаления стружки. Пусть вас не обманывает ощущение, что метчик так легко идет. Особенно велик соблазн крутануть побыстрее на финальной стадии. Нарезание внутренней резьбы должно происходить с равномерной скоростью и приложенными усилиями;

  3. Очистка и проверка. Последний этап – удаление из резьбового отверстия остатков стружки и опилок. Сквозные отверстия прочищаются металлическими ершиками.

Глухие – сначала чистятся жесткой кистью, затем продуваются сжатым воздухом.

После чего в отверстие вкручивается винт, и проверяется качество резьбы. Закручивание должно происходить легко, без усилий. Фиксация винтового соединения при помощи «кривой» резьбы недопустима.

Если что-то пошло не так, или что

i-perf.ru
