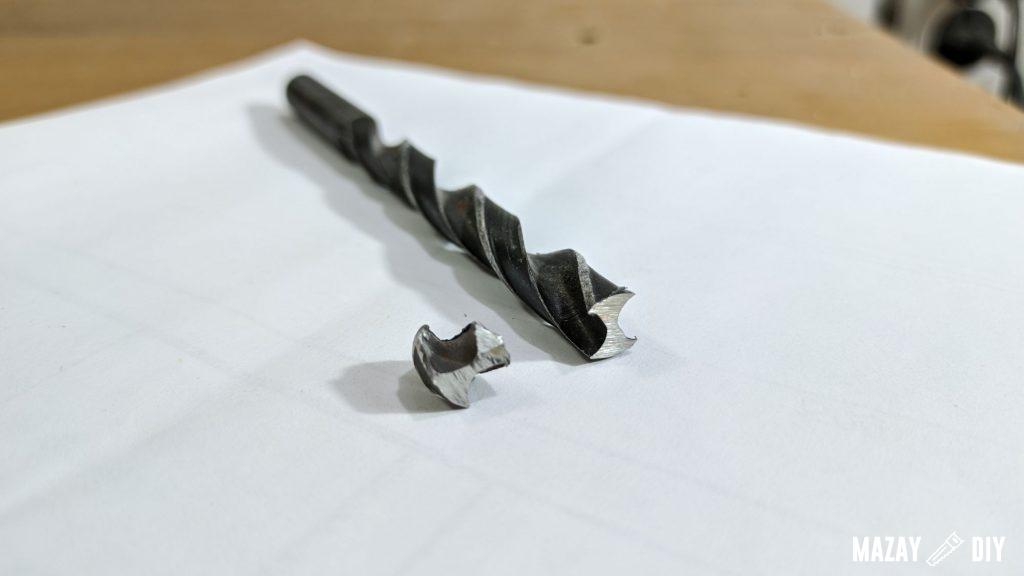

ГОСТ Р 50427-92 Сверла спиральные.
Термины, определения и типы
ГОСТ Р 50427-92
(ИСО 5419-82)
Группа Г00
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

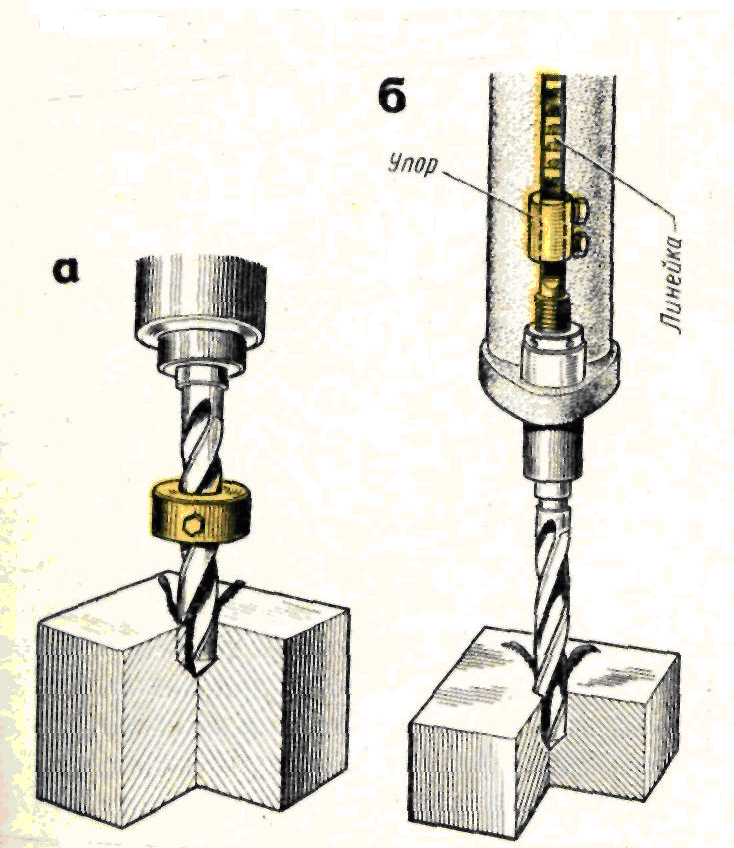

СВЕРЛА СПИРАЛЬНЫЕ
Термины, определения и типы
Twist drills. Terms, definitions and types
MКC 01.040.25
25.100.30
ОКП 39 1200, 39 1600
Дата введения 1994-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим Комитетом ТК 95 “Инструмент”
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 04.12.92 N 1533
Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 5419-82 “Сверла спиральные. Термины, определения и типы” и полностью ему соответствует
3 ВВЕДЕН ВПЕРВЫЕ
4 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 886-77 | 2. |
ГОСТ 4010-77 | 2.1 |
ГОСТ 10902-77 | 2.2 |
ГОСТ 10903-77 | 2.3 |
ГОСТ 12121-77 | 2.6 |
ГОСТ 12122-77 | 2.5 |
ГОСТ 12489-71 | 2.7, 2.8, 2.14 |
ГОСТ 14952-75 | 2.9, 2.10, 2.11 |
ГОСТ 20320-74 | 2.12, 2.13 |
ГОСТ 22735-77 | 2.15 |
ГОСТ 22736-77 | 2.16 |
45 ПЕРЕИЗДАНИЕ
Настоящий стандарт устанавливает термины и определения понятий конструктивных размеров и геометрических параметров и типов спиральных сверл.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы (по данной научно-технической отрасли), входящих в сферу работ по стандартизации и использующих результаты этих работ.
1 Для каждого понятия установлен один стандартизованный термин.
2 Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
В алфавитном указателе данные термины приведены отдельно с указанием номера одной статьи.
3 Приведенные определения можно при необходимости изменить, вводя в них производные признаки, раскрывая значения используемых в них терминов. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приводится и вместо него ставится прочерк.
4 В стандарте приведены инозначные эквиваленты стандартизованных терминов на немецком (de), английском (en) и французском (fr) языках.
5 В стандарте приведены алфавитные указатели терминов на русском языке и иностранных эквивалентах.
Термины-эквиваленты на итальянском и голландском языках приведены в приложении.
6 Стандартизованные термины набраны полужирным шрифтом, их краткие формы – светлым*.
_______________
* Вводная часть стандарта приведена в соответствии с типовой вводной частью, принятой для государственных стандартов на термины и определения.
Основная часть стандарта приведена по ИСО 5419-82.
1 Термины и определения конструктивных размеров и геометрических параметров спиральных сверл
1 Термины и определения конструктивных размеров и геометрических параметров спиральных сверл

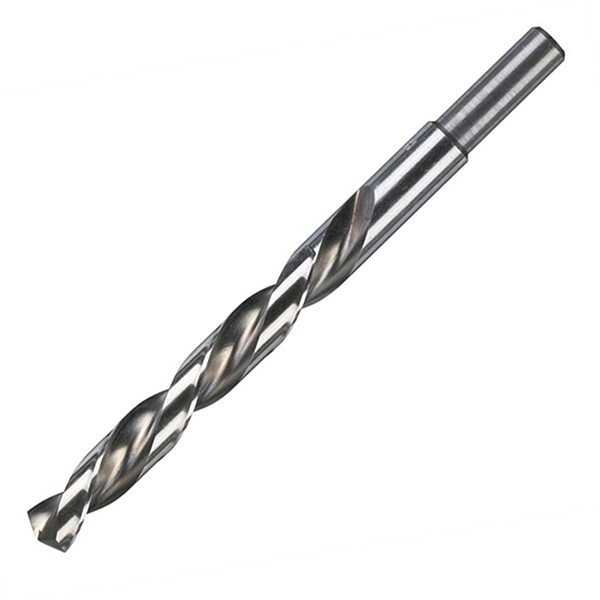

1.1 ось (сверла): теоретическая продольная центровая линия сверла (см. рисунок 1А) | de Achse | |||
еn axis | ||||
fr axe | ||||
1.2 хвостовик (сверла): часть сверла, предназначенная для закрепления и передачи крутящего момента (см. рисунок 1А и рисунок 1B) | de Schaft | |||
en shank | ||||
fr queue | ||||
Рисунок 1 | ||||
1. | de Kegelschaft | |||
en taper shank | ||||
fr queue conique | ||||
1.2.2 цилиндрический хвостовик (сверла) – (см. рисунок 1В) | de Zylinderschaft | |||
en parallel shank | ||||
fr queue cylindrique | ||||
1.2.3 цилиндрический хвостовик (сверла) с поводком: – (см. рисунок 1В) | de Zylinderschaft mit Mitnehmerlappen | |||
en parallel shank with tenon drive | ||||
fr queue cylindrique tenon | ||||
1.3 лапка (сверла): плоский конец конического хвостовика, предназначенный для крепления в прорези переходной втулки (см. рисунок 1А) | de Austreiblappen | |||
en tang | ||||
fr tenon | ||||
1. | de Mitnehmerlappen | |||
en tenon | ||||
fr tenon | ||||
1.5 корпус (сверла): часть сверла от хвостовика до вершины режущей кромки (черт.1) | de | |||
en body | ||||
fr corps | ||||
1.6 шейка (сверла): часть корпуса с уменьшенным диаметром (см. рисунки 1А и 1В) | de Einstich | |||
en recess | ||||
fr gorge | ||||
1.7 общая длина (сверла): расстояние между двумя плоскостями, нормальными к оси сверла и проходящими через поперечную режущую кромку и через конец хвостовика (см. рисунки 1А и 1В) | de | |||
en overall length | ||||
fr longueur totale | ||||
1. | de | |||
en flute length | ||||
fr longueur | ||||
1.9 стружечная канавка (сверла): канавка в корпусе сверла, которая при пересечении с задней поверхностью образует главную режущую кромку, обеспечивая отвод стружки и доступ смазочноохлаждающей жидкости к главной режущей кромке (см. рисунок 1А) | de Spannut | |||
en flute | ||||
fr goujure | ||||
1.10 перо (сверла): винтовая часть корпуса, включающая как ленточку, так и спинку (см. рисунок 1А) | de Steg | |||
en fluted land | ||||
fr | ||||
1.11 ширина пера (сверла): расстояние между вспомогательной режущей кромкой ленточки и кромкой у спинки, измеренное под прямым углом к вспомогательной режущей кромке ленточки (см. | de Stegbreite | |||
en width of fluted land | ||||
fr largeur de | ||||
1.12 сердцевина (сверла): центральная часть сверла, расположенная между канавками от вершины сверла до хвостовика (рисунок 2) | de Kern | |||
| en web | |||
fr | ||||
1.13 толщина сердцевины (сверла): минимальный размер сердцевины, измеренный в плоскости, перпендикулярной к оси (см. рисунок 2) | de Kerndicke | |||
Примечание – Толщина сердцевины обычно измеряется у вершины сверла. | en web thickness | |||
fr de | ||||
| ||||
1.14 направляющая ленточка (сверла): часть цилиндрической или конической образующей поверхности наружного диаметра сверла (рисунок 4) | de Fase | |||
en land | ||||
fr listel | ||||
1. | de Fasenbreite | |||
en width of land | ||||
fr largeur de listel | ||||
1.16 вспомогательная режущая кромка (сверла): кромка, образующая при пересечении ленточки и канавки (см. рисунок 4) | de Nebenschneide | |||
en leading edge of a land (minor cutting edge) | ||||
fr bord d’attaque du listel ( secondaire) | ||||
1.17 спинка (сверла): часть пера, диаметр которого уменьшен по отношению к диаметру направляющей ленточки для образования вспомогательного заднего угла (см. рисунок 4) | de | |||
en body clearance | ||||
fr | ||||
1.18 высота ленточки (сверла): расстояние в радиальном направлении между ленточкой и соответствующей спинкой | de | |||
| en depth of body clearance | |||
fr profondeur du | ||||
1.19 кромка у спинки (сверла): кромка, образованная при пересечении канавки и спинки пера (см. рисунок 4) | de | |||
en heel | ||||
fr talon | ||||
1.20 режущая часть (сверла): рабочая часть сверла, образующая стружку в процессе работы и состоящая из главной режущей кромки, поперечной режущей кромки, передней поверхности и задней поверхности (см. рисунки 3 и 4) | de Spitze | |||
en point (cutting part) | ||||
fr partie active | ||||
Рисунок 3 | Рисунок 4 | |||
1.21 главная задняя поверхность (сверла): поверхность режущей части сверла, ограниченная главной режущей кромкой, пером, следующей за ним канавкой и поперечной режущей кромкой (см. | dе | |||
en flank (major flank) | ||||
fr fase de (face de principale) | ||||
1.22 передняя поверхность (сверла): часть поверхности стружечной канавки, прилегающая к главной режущей кромке (см. рисунок 4) | de | |||
en face | ||||
fr face de coupe | ||||
1.23 главная режущая кромка (сверла): кромка, образованная пересечением передней поверхности и главной задней поверхности (см. рисунок 4) | de Hauptschneide | |||
en major cutting edge (lip) | ||||
fr principale | ||||
1.24 режущий клин (сверла): часть режущей части, расположенная между передней поверхностью и главной задней поверхностью и содержащая главную режущую кромку | de Schneidkeil | |||
en wedge | ||||
fr taillant | ||||
1. | de Schneidenecke | |||
en outer corner | ||||
fr beс | ||||
1.26 поперечная режущая кромка (сверла): кромка, образованная пересечением задних поверхностей (см. рисунки 3 и 4) | de Querschneide | |||
en chisel edge | ||||
fr centrale | ||||
1.27 уголок поперечной режущей кромки (сверла): уголок, образованный пересечением главной режущей кромки и поперечной режущей кромки (см. рисунки 3 и 4) | de Querschneidenecke | |||
en chisel edge corner | ||||
fr pointe | ||||
1.28 длина поперечной режущей кромки (сверла): расстояние между вершинами уголков по поперечной режущей кромке (см. | de | |||
en chisel edge length | ||||
fr longueur de centrale | ||||
1.29 длина главной режущей кромки (сверла): минимальное расстояние между уголком у наружного диаметра и уголком поперечной режущей кромки (см. рисунок 4) | de | |||
en major cutting edge (lip) length | ||||
fr longueur de principale | ||||
1.30 диаметр (сверла): результат измерения наружного диаметра между ленточками вблизи уголков (см. рисунки 5 и 6) | de Bohrerdurchmesser | |||
en drill diameter | ||||
fr du foret | ||||
1.31 диаметр (сверла) по спинкам: диаметр сверла, измеренный по спинкам корпуса непосредственно за направляющими ленточками (см. рисунок 5) | de | |||
en body clearance diameter | ||||
fr de | ||||
Рисунок 5 | Рисунок 6 | |||
1. | de | |||
en back taper | ||||
fr ( longitudinale) | ||||
1.33 утолщение сердцевины (сверла): увеличение толщины сердцевины от вершины уголка поперечной режущей кромки вдоль стружечной канавки в направлении к хвостовику на длине рабочей части | de Kerndickenzunahme | |||
en web taper | ||||
fr | ||||
1.34 вращение резания (сверла): относительное перемещение режущей кромки сверла и заготовки | de Schneidrichtung | |||
en rotation of cutting | ||||
fr rotation | ||||
1.35 праворежущее сверло: сверло, вращающееся относительно заготовки в направлении по часовой стрелке при рассматривании со стороны хвостовика сверла и против часовой стрелки при рассматривании со стороны режущей части сверла | de Rechtsschneidender Spiralbohrer | |||
en right-hand cutting drill | ||||
fr foret coupe droite | ||||
1. | de Linksschneidender Spiralbohrer | |||
en left-hand cutting drill | ||||
fr foret coupe gauche | ||||
1.37 шаг винтовой канавки (сверла): расстояние, измеренное параллельно оси сверла между соответствующими точками на вспомогательной режущей кромке ленточки сверла за один полный оборот ленточки (рисунок 7) | de Drallsteigung | |||
en lead of helix | ||||
fr pas | ||||
Рисунок 7 | ||||
1.38 угол наклона винтовой канавки (сверла): острый угол между касательной к винтовой линии вспомогательной режущей кромки и осевой плоскостью в желаемой точке измерения (см. рисунок 7). | de Drallwinkel | |||
| en helix angle | |||
fr angle | ||||
1.39 осевой передний угол (сверла): угол между передней поверхностью и плоскостью, проходящей через выбранную точку на режущей кромке и ось сверла, измеренный в плоскости, перпендикулярной к радиусу в выбранной точке (рисунок 8) | de Seiten-Spanwinkel | |||
Примечание – Когда выбранная точка совпадает с наружным уголком, этот угол совпадает с углом наклона винтовой канавки | en side rake | |||
fr angle de coupe | ||||
Рисунок 8 | ||||
1.40 нормальный передний угол (сверла): угол между передней поверхностью и нормалью к плоскости, проходящей через главную режущую кромку и вектор главного движения в выбранной точке на режущей кромке, измеряемый в плоскости, перпендикулярной к режущей кромке в выбранной точке (рисунок 9) | de Normal-Spanwinkel | |||
en normal rake | ||||
fr angle de coupe normal | ||||
1. | de Spitzenwinkel | |||
en point angle | ||||
fr angle au sommet | ||||
1.42 осевой задний угол (сверла): угол между главной задней поверхностью и плоскостью, образованной главной режущей кромкой и вектором главного движения в заданной точке, измеренный в плоскости, перпендикулярной к радиусу в этой точке (см. рисунок 8). | de Seiten-Freiwinkel | |||
Примечание – Этот угол обычно задается и измеряется у наружного уголка | en side clearance of the major cutting edge | |||
fr de principale | ||||
1.43 нормальный задний угол у главной режущей кромки (сверла): угол между главной задней поверхностью и плоскостью, проходящей через главную режущую кромку и вектор главного движения в выбранной точке на режущей кромке, измеряемый в плоскости, перпендикулярной к режущей кромке в выбранной точке (см. | de Normal-Freiwinkel | |||
en normal clearance of the major cutting edge | ||||
fr normale de principale | ||||
Рисунок 9 | Рисунок 10 | |||
1.44 угол поперечной режущей кромки (сверла): тупой угол между поперечной режущей кромкой и линией от наружного уголка к соответствующему уголку поперечной режущей кромки (см. рисунок 10). | de Querschneidenwinkel | |||
Примечание – Угол измеряется как проекция на плоскость перпендикулярно к оси сверла | en chisel edge angle | |||
fr angle de centrale |
2.1 конический хвостовик (сверла): – (см. рисунок 1А)
4 поводок (сверла): плоский конец цилиндрического хвостовика, применяемый для привода сверла (см. рисунок 1В)
8 длина рабочей части (сверла): расстояние между двумя плоскостями, нормальными к оси сверла и проходящими соответственно через поперечную режущую кромку и выход стружечных канавок (см. рисунки 1А и 1В)
рисунок 1)
15 ширина ленточки (сверла): расстояние, измеренное перпендикулярно к вспомогательной режущей кромке ленточки поперек ее (см. рисунок 4)
Высота ленточки в основном измеряется у переднего уголка (см. рисунок 3)
рисунок 4)
25 уголок (сверла): уголок, образованный при пересечении главной режущей кромки и вспомогательной режущей кромки ленточки (см. рисунки 3 и 4)
рисунок 3)
32 обратная конусность (сверла): уменьшение наружного диаметра от уголков вдоль направляющих ленточек в направлении к хвостовику
36 леворежущее сверло: сверло, вращающееся относительно заготовки против часовой стрелки при рассматривании со стороны хвостовика сверла и по часовой стрелке при рассматривании со стороны режущей части сверла
41 угол при вершине (сверла): удвоенный угол, образованный осью сверла и проекцией главной режущей кромки на плоскость, проходящую через ось сверла и параллельную этой режущей кромке (см. рисунок 7)
рисунок 9)2 Основные типы сверл и зенкеров и соответствующие термины и определения их параметров
________________
* Типы сверл и зенкеров приведены в соответствии с ИСО 5419-82.

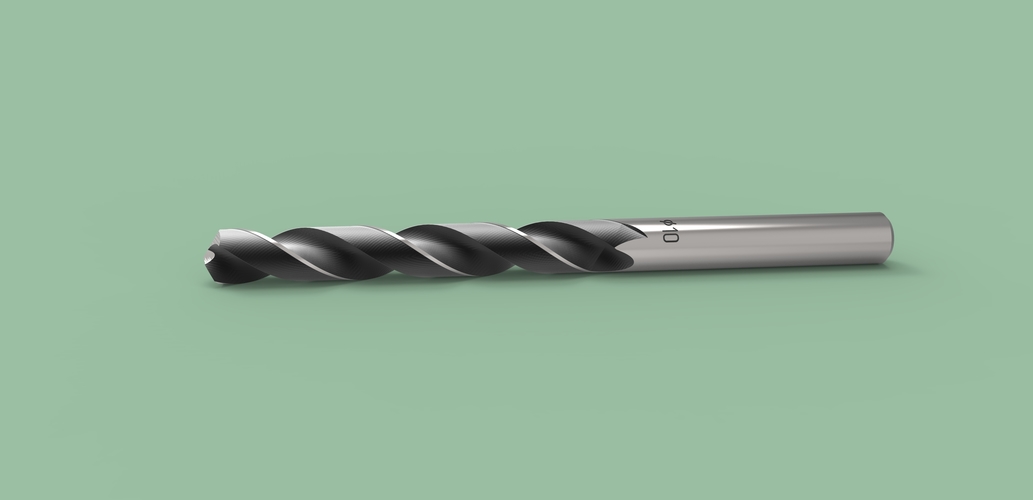

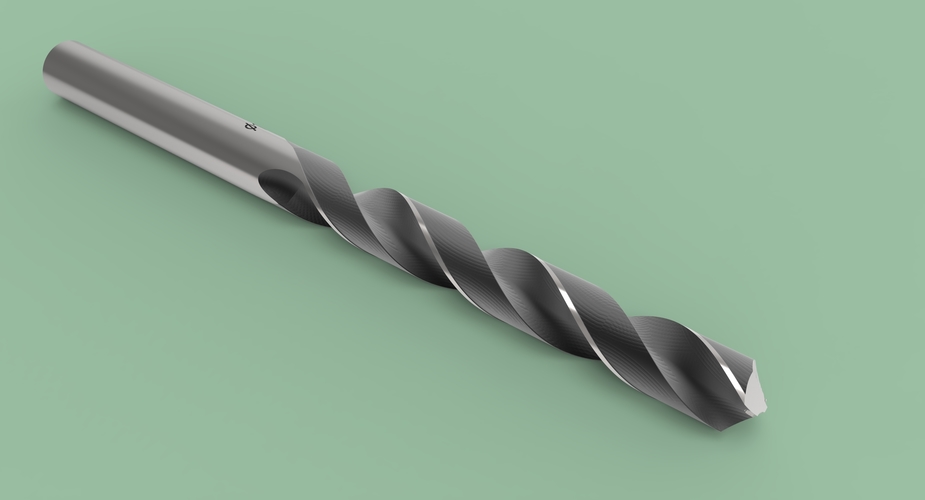

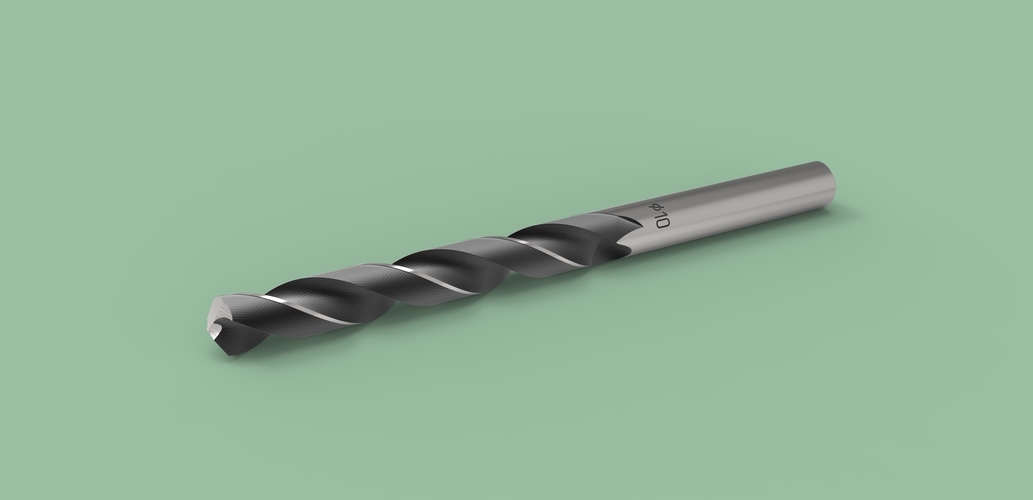

2.1 Спиральное сверло короткой серии по ГОСТ 4010 | de Extra kurzer Spiralbohrer mit Zylindershaft |
en stub series parallel shank twist drill | |
fr foret queue cylindrique, extra-courte | |
2. | de Kurzer Spiralbohrer mit Zylinderschaft |
en jobber series parallel shank twist drill | |
fr foret queue cylindrique, courte | |
2.3 Спиральное сверло с хвостовиком “конус Морзе” по ГОСТ 10903 | de Spiralbohrer mit Morseke-gelschaft |
en Morse taper shank twist drill | |
fr foret queue Morse | |
2.4 Спиральное сверло длинной серии по ГОСТ 886 | de Langer Spiralbohrer mit Zylinderschaft |
en long parallel shank twist drill | |
fr foret queue cylindrique, lonque | |
2.5 Спиральное сверло с коротким цилиндрическим хвостовиком длинной серии по ГОСТ 12122 | de Spiralbohrer mit Zylinderschaft |
en extra long parallel shank twist drill | |
fr foret queue cylindrique, extra-Ionque | |
2. | de Spiralbohrer mit Morsekegеlschaft |
en extra long Morse taper shank twist drill | |
fr foret queue Morse, extra-lonque | |
2.7 Зенкер по ГОСТ 12489 | de Aufbohrer mit Zylinderschaft |
en core drill with parallel shank | |
fr foret queue cylindrique | |
2.7.1 режущая часть (зенкера): угловая режущая часть на переднем торце зенкера, служащая для снятия стружки | de Anschnitt |
en bevel | |
fr chanfrein | |
2.8 Зенкер с хвостовиком “конус Морзе” по ГОСТ 12489 | de Aufbohrer mit Morsekegelschaft |
en core drill with Morse taper shank | |
fr foret queue Morse | |
2. | de Zentrierbohrer Zentrierbohrung ohne Schutzsenkung – Form A |
en centre drill for centre holes without protecting chamfer – Type A | |
fr foret centrer pour centres sans chanfrein de protection – Type A | |
2.9.1 зенкующий угол (сверла): угол за сверловочной частью центровочного сверла, который образует конус в заготовке, базирующий центр | dе Senkwinkel |
en countersink angle | |
fr angle du foret centrer | |
2.9.2 сверловочная часть (центровочного сверла): часть центровочного сверла, которая образует резанием отверстие в заготовке по целому до начала угла в плане | de |
en pilot | |
fr pilote | |
2. | de Zentrierbohrer Zentriebohrung mit Schutzsenkung – Form В |
en centre drill for centre holes with protecting chamfer – Type В | |
fr foret centrer pour centres avec chanfrein de protection – Type В | |
2.10.1 угол предохранительного конуса (центровочного сверла): вспомогательный угол к углу в плане на центровочном сверле с предохранительным конусом, предназначенный для выполнения защитной фаски в центровом отверстии заготовки | de Winkel der Schutzsenkung |
en protection angle | |
fr angle du chanfrein de protection | |
2.11 Центровочное сверло для центровых отверстий с дугообразной образующей – тип R по ГОСТ 14952 | de Zentrierbohrer gewolbte Zentrierbohrung mit – Form R |
en centre drill for centre holes with radius form – Type R | |
fr foret centrer pour centres profil curviligne – Type R | |
2. | de Mehrfasen-Stufenbohrer mit Zylinderschaft |
en subland drill with parallel shank | |
fr foret queue cylindrique | |
2.12.1 диаметр малой ступени (ступенчатого сверла): меньший диаметр ступенчатого сверла, который измеряется на всей длине рабочей части сверла, в том числе внутри корпуса с наибольшим диаметром | de Stufendurchmesser |
en subland diameter | |
fr de percage | |
2.13 Ступенчатое сверло с хвостовиком “конус Морзе” по ГОСТ 20320 | de Mehrfasen-Stufenbohrer mit Morsekegelschaft |
en subland drill with Morse taper shank | |
fr foret queue Morse | |
2.14 Насадной зенкер по ГОСТ 12489 | de Aufsteck-Aufbohrer |
en shell drill | |
fr foret creux | |
2. | de Bohrung |
en bore | |
fr | |
2.14.2 шпоночный паз (насадного зенкера): паз насадного зенкера, посредством которого передается крутящий момент от шпоночного выступа оправки к инструменту | de Quernut |
en driving slot | |
fr logement de tenon | |
2.14.3 режущая часть (насадного зенкера): угловая режущая часть, расположенная у передней поверхности насадного зенкера, для улучшения входа в обрабатываемое отверстие | de Anschnitt |
en bevel | |
fr chanfrein | |
2.15 Спиральное сверло, оснащенное пластинами из твердого сплава по ГОСТ 22735 | de Spiralbohrer mit Zylinderschaft, mit Schneidplatte aus Hartmetall |
en carbide-tipped twist drill with parallel shank | |
fr foret plaquette en carbures queue cylindrique | |
2. | de Spiralbohrer mit Morscke-gelschaft, mit Schneidplatte aus Hartmetall |
en carbide-tipped twist drill with Morse taper shank | |
fr foret plaquette en carbures queue Morse | |
2 Спиральное сверло средней серии по ГОСТ 10902
6 Спиральное сверло длинное с хвостовиком “конус Морзе” по ГОСТ 12121
9 Центровочное сверло для центровых отверстий без предохранительного конуса тип А по ГОСТ 14952
10 Центровочное сверло для центровых отверстий с предохранительным конусом – тип В по ГОСТ 14952
12 Ступенчатое сверло по ГОСТ 20320
14.1 посадочное отверстие (насадного зенкера): отверстие насадного зенкера, посредством которого он крепится на оправке
16 Спиральное сверло, оснащенное пластинами из твердого сплава с хвостовиком “конус Морзе” по ГОСТ 22736АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ
вращение резания | 1.34 | |
вращение резания сверла | 1.34 | |
высота ленточки | 1.18 | |
высота ленточки сверла | 1.18 | |
диаметр | 1.30 | |
диаметр малой ступени | 2.12.1 | |
диаметр малой ступени ступенчатого сверла | 2. | |
диаметр по спинкам | 1.31 | |
диаметр сверла | 1.30 | |
диаметр сверла по спинкам | 1.31 | |
длина главной режущей кромки | 1.29 | |
длина главной режущей кромки сверла | 1.29 | |
длина общая | 1.7 | |
длина поперечной режущей кромки | 1.28 | |
длина поперечной режущей кромки сверла | 1.28 | |
длина рабочей части | 1.8 | |
длина рабочей части сверла | 1.8 | |
длина сверла общая | 1.7 | |
канавка сверла стружечная | 1.9 | |
канавка стружечная | 1. | |
клин режущий | 1.29 | |
клин сверла режущий | 1.29 | |
конусность обратная | 1.32 | |
конусность сверла обратная | 1.32 | |
корпус | 1.5 | |
корпус сверла | 1.5 | |
кромка режущая вспомогательная | 1.16 | |
кромка режущая главная | 1.23 | |
кромка режущая поперечная | 1.26 | |
кромка сверла режущая вспомогательная | 1.16 | |
кромка сверла режущая главная | 1.23 | |
кромка сверла режущая поперечная | 1.26 | |
кромка у спинки | 1.19 | |
кромка у спинки сверла | 1. | |
лапка | 1.3 | |
лапка сверла | 1.3 | |
ленточка направляющая | 1.14 | |
ленточка сверла направляющая | 1.14 | |
ось | 1.1 | |
ось сверла | 1.1 | |
отверстие насадного зенкера посадочное | 2.14.1 | |
отверстие посадочное | 2.14.1 | |
паз насадного зенкера шпоночный | 2.14.2 | |
паз шпоночный | 2.14.2 | |
перо | 1.10 | |
перо сверла | 1.10 | |
поверхность главная задняя | 1.21 | |
поверхность передняя | 1. | |
поверхность сверла главная задняя | 1.21 | |
поверхность сверла передняя | 1.22 | |
поводок | 1.4 | |
поводок сверла | 1.4 | |
сверло леворежущее | 1.36 | |
сверло праворежущее | 1.35 | |
сердцевина | 1.12 | |
сердцевина сверла | 1.12 | |
спинка | 1.17 | |
спинка сверла | 1.17 | |
толщина сердцевины | 1.13 | |
толщина сердцевины сверла | 1.13 | |
угол задний осевой | 1.43 | |
угол зенкующий | 2. | |
угол наклона винтовой канавки | 1.38 | |
угол наклона винтовой канавки сверла | 1.38 | |
уголок | 1.25 | |
уголок поперечной режущей кромки | 1.27 | |
уголок поперечной режущей кромки сверла | 1.27 | |
уголок сверла | 1.25 | |
угол передний нормальный | 1.40 | |
угол передний осевой | 1.39 | |
угол поперечной режущей кромки | 1.44 | |
угол поперечной режущей кромки сверла | 1.44 | |
угол предохранительного конуса | 2.10.1 | |
угол предохранительного конуса центровочного сверла | 2.10.1 | |
угол при вершине | 1. | |
угол при вершине сверла | 1.41 | |
угол сверла задний осевой | 1.42 | |
угол сверла зенкующий | 2.9.1 | |
угол сверла передний нормальный | 1.40 | |
угол сверла передний осевой | 1.39 | |
угол у главной режущей кромки задний нормальный | 1.43 | |
угол у главной режущей кромки сверла задний нормальный | 1.43 | |
утолщение сердцевины | 1.23 | |
утолщение сердцевины сверла | 1.23 | |
хвостовик | 1.2 | |
хвостовик конический | 1.2.1 | |
хвостовик сверла | 1.2 | |
хвостовик сверла конический | 1. | |
хвостовик сверла с поводком цилиндрический | 1.2.3 | |
хвостовик сверла цилиндрический | 1.2.2 | |
хвостовик с поводком цилиндрический | 1.2.3 | |
хвостовик цилиндрический | 1.2.2 | |
часть зенкера режущая | 2.7.1 | |
часть насадного зенкера режущая | 2.14.3 | |
часть режущая | 1.20, 2.7.1, 2.14.3 | |
часть сверла режущая | 1.20 | |
часть сверловочная | 2.9.2 | |
часть центровочного сверла сверловочная | 2.9.2 | |
шаг винтовой канавки | 1.37 | |
шаг винтовой канавки сверла | 1. | |
шейка | 1.6 | |
шейка сверла | 1.6 | |
ширина ленточки | 1.15 | |
ширина ленточки сверла | 1.15 | |
ширина пера | 1.11 | |
ширина пера сверла | 1.11 |
12.1
9
19
22
9.1
41
2.1
37АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА НЕМЕЦКОМ ЯЗЫКЕ
Achse | 1.1 |
Anschnitt | 2.7.1, 2.14.3 |
Austreiblappen | 1.3 |
Bohrerdurchmesser | 1.30 |
Bohrung | 2.14.1 |
Drallsteigung | 1.37 |
Drallwinkel | 1.38 |
Einstich | 1. |
Fase | 1.14 |
Fasenbreite | 1.15 |
2.9.2 | |
1.7 | |
1.21 | |
Hauptschneide | 1.23 |
1.29 | |
Kegelschaft | 1.2.1 |
Kern | 1.12 |
Kerndicke | 1.13 |
Kerndickenzunahme | 1.33 |
1.5 | |
Linksshneidender Spiralbohrer | 1.36 |
Mehrfasen-Stufenbohrer mit Zylinderschaft | 2.12 |
Mitnehmerlappen | 1.4 |
Nebenschneide | 1.16 |
Normal- Freiwinkel | 1. |
Normal-Spanwinkel | 1.40 |
Quernut | 2.14.2 |
Querschneide | 1.26 |
Querschneideneckе | 1.27 |
1.28 | |
Querschneidenwinkel | 1.44 |
Rechtsschneidender Spiralbohrer | 1.35 |
1.17 | |
1.31 | |
1.19 | |
1.18 | |
Schaft | 1.2 |
Schneidenecke | 1.25 |
Schneidkeil | 1.24 |
Schneidrichtung | 1.34 |
Seiten-Freiwinkel | 1.42 |
Seitеn-Spanwinkel | 1. |
Senkwinkel | 2.9.1 |
1.22 | |
Spannut | 1.9 |
1.8 | |
Spitze | 1.20 |
Spitzenwinkel | 1.41 |
Steg | 1.10 |
Stegbreite | 1.11 |
Stufendurchmesser | 2.12.1 |
1.32 | |
Zylinderschaft | 1.2.2 |
Zylinderschaft mit Mitnehmerlappen | 1.2.3 |
Winkel der Schutzsenkung | 2.10.1 |
6
43АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ
axis | 1.1 |
back taper | 1. |
bevel | 2.7.1, 2.14.3 |
body | 1.5 |
body clearance | 1.17 |
body clearance diameter | 1.31 |
bore | 2.14.1 |
chisel edge | 1.26 |
chisel edge angle | 1.44 |
chisel edge corner | 1.27 |
chisel edge length | 1.28 |
countershink angle | 2.9.2 |
depth of body clearance | 1.18 |
drill diameter | 1.30 |
driving slot | 2.14.2 |
face | 1.22 |
flank (major flank) | 1.21 |
flute | 1. |
fluted land | 1.10 |
flute length | 1.8 |
heel | 1.19 |
helix angle | 1.38 |
land | 1.14 |
lead of helix | 1.37 |
leading edge of the land (minor cutting edge) | 1.16 |
left-hand cutting drill | 1.36 |
major cutting edge (lip) | 1.23 |
major cutting edge (lip) length | 1.29 |
normal clearance of the major cutting edge | 1.43 |
normal rake | 1.40 |
outer corner | 1.25 |
overall length | 1.7 |
parallel shank | 1. |
parallel shank with tenon drive | 1.2.3 |
pilot | 2.9.2 |
point angle | 1.41 |
point (cutting part) | 1.20 |
protection angle | 2.10.1 |
recess | 1.6 |
right-hand cutting drill | 1.35 |
rotation of cutting | 1.34 |
shank | 1.2 |
side clearance of the major cutting edge | 1.42 |
side rake | 1.39 |
subland diameter | 2.12.1 |
tang | 1.3 |
tenon | 1.4 |
taper shank | 1.21 |
web | 1. |
web taper | 1.23 |
web thickness | 1.13 |
wedge | 1.24 |
width of fluted land | 1.11 |
width of land | 1.15 |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ
2.14.1 | |
1.12 | |
angle au sommet | 1.41 |
angle de coupe | 1.39 |
angle de coupe normal | 1.40 |
angle | 1.38 |
angle de centrale | 1.44 |
angle du foret | 2.91 |
angle du chanfrein de protection | 2. |
centrale | 1.26 |
principale | 1.23 |
axe | 1.1 |
beс | 1.25 |
bord d’attaque du listel ( secondaire) | 1.16 |
chanfrein | 2.7.1, 2.14.3 |
( longitudinale) | 1.32 |
1.33 | |
corps | 1.5 |
1.17 | |
de principale | 1.42 |
normale de principale | 1.43 |
de | 1.31 |
de percage | 2.12.1 |
du foret | 1.30 |
de | 1.13 |
face de coupe | 1. |
face de (face de principale) | 1.21 |
foret coupe droite | 1.35 |
foret coupe gauche | 1.36 |
gorge | 1.6 |
corps | 1.5 |
goujure | 1.9 |
largeur dе | 1.11 |
largeur de listel | 1.15 |
1.10 | |
listel | 1.14 |
logement de tenon | 2.14.2 |
longueur de centrale | 1.28 |
longueur de principale | 1.29 |
longueur | 1.8 |
longueur totale | 1.7 |
pas | 1. |
partie active | 1.20 |
pilote | 2.9.2 |
pointe | 1.27 |
profondeur du | 1.18 |
gueue | 1.2 |
gueue conique | 1.2.1 |
queue cylindrique | 1.2.2 |
queue cylindrique tenon | 1.2.3 |
rotation | 1.34 |
taillant | 1.24 |
talon | 1.19 |
tenon | 1.3, 1.4 |
ПРИЛОЖЕНИЕ (справочное). Термины-эквиваленты на итальянском и голландском языках
ПРИЛОЖЕНИЕ
(справочное)
Номер пункта | Термины-эквиваленты | |
итальянский | голландский | |
1. | Asse | Hartlijn |
1.2 | Codolo | Schacht |
1.2.1 | Codolo conico | Tapse (conische) schacht |
1.2.2 | Codolo cilindrico | Cilindrische schacht |
1.2.3 | Codolo cilindrico con dente di trascinamento | Cilindrische schacht met meeneemlip |
1.3 | Dente | Uitdrijflip |
1.4 | Dente | Meeneemlip |
1.5 | Corpo | Lichaam |
1.6 | Colletto di scarico | Hals |
1.7 | Lunghezza totale | Totale lengte |
1.8 | Lunghezza scanalata | Spiraallengte (of spaangroeflengte) |
1. | Scanalatura | Spaangroef |
1.10 | Dorso | Rugvlak |
1.11 | Larghezza del dorso | Breedte van net rugvlak |
1.12 | Nucleo | Ziel |
1.13 | Spessore del nucleo | Zieldikte |
1.14 | Bordino cilindrico | Geleidingsrand |
1.15 | Larghezza del bordino cilindrico | Breedte van de geleidingsrand |
1.16 | Tagliente secondario | Snijkant van de geleidingsrand (of hulpsnijkant) |
1.17 | Scarico | Vrijlooprugvlak |
1.18 | Profondita dеllo scarico | Diepte van het vrijlooprugvlak |
1. | Tallone | Hiel (of vrijlooprand) |
1.20 | Parte attiva | Boorpunt |
1.21 | Fianco principale | Hoofdvrijloopvlak |
1.22 | Faccia di taglio | Spaanvlak |
1.23 | Tagliente principale | Hoofdsnijkant |
1.24 | Cuneo | Snijwig (of wighoek) |
1.25 | Punta esterna | Neus |
1.26 | Tagliente centrale | Dwarssnijkant |
1.27 | Punta centrale | Dwarssnijkantspunt |
1.28 | Lunghezza del tagliente centrale | Lengte van de dwarssnijkant |
1.29 | Lunghezza del tagliente principale | Lengte van de hoofdsnijkant |
1. | Diametro della punta clicoidale | Boordiameter |
1.31 | Diametro dello scarico | Diameter van het vrijlooprugvlak |
1.32 | inversa (spoglia longitudinale) | Boortapsheid (of langsvrijloop) (of vetjonging) |
1.33 | del nucleo | Tapsheid van de ziel |
1.34 | Rotazione | Boordraaibeweging (of snijrichting) |
1.35 | Punta elicoidale a taglio destro | Rechtssnijdende boor |
1.36 | Punta elicoidale a taglio sinistro | Linkssnijdende boor |
1.37 | Passo dell’elica | Spiraalspoed |
1.38 | Angolo dell’elica | Spiraalhoek |
1. | Angolo di spoglia laterale | Zijwaartse spaanhoek |
1.40 | Angolo di spoglia normale | Snijkantsnormale spaanhoek |
1.41 | Angolo tra i taglienti principali | Punthoek |
1.42 | Angolo di spoglia laterale del tagliente principale | Zijwaartse vrijloop (hoek) |
1.43 | Angolo di spoglia normale del tagliente principale | Snijkantsnormale vrijloop (hoek) |
1.44 | Angolo de l tagliente centrale | Dwarssnijkantshoek |
2.1 | Punte elicoidali con codolo cilindrico, serie estracorta | Spiraalboor met cilindrische schacht, extra korte uitvoering |
2.2 | Punte elicoidali con codolo cilindrico, serie corta | Spiraalboor met cilindrische schacht, korte uitvoering |
2. | Punte elicoidali con codolo a cono Morse | Spiraalboor met Morse-schacht |
2.4 | Punte elicoidali con codolo cilindrico, serie lunga | Spiraalboor met cilindrische schacht, lange uitvoering |
2.5 | Punte elicoidali con codolo cilindrico, serie estralunga | Spiraalboor met cilindrische schacht, extra lange uitvoering |
2.6 | Punte elicoidali con codolo a cono Morse, serie estralunga | Spiraalboor met Morse-schacht, extra lange uitvoering |
2.7 | Allargatori con codolo cilindrico | Kernboor met cilindrische schacht |
2.7.1 | Cono d’imbocco (tagliente) | Topafschuining (of aansnyding) |
2.8 | Allargatori con codolo a cono Morse | Kernboor met Morsc-schacht |
2. | Punte per fori da centra senza smusso di protezione – Tipo A | Centerboor, type A (voor centergaten zonder beschermrand) |
2.9.1 | Angolo della punta per fori da centro | Centerboorhoek |
2.9.2 | Guida | Geleider |
2.10 | Punte per fori da centre con smusso di protezione – Tipo В | Centerboor, type В (voor centergaten met beschermrand) |
2.10.1 | Angolo dello smusso di protezione | Hoek van de beschermrand |
2.11 | Punte per fori da centra con profilo curvilineo -Tipo R | Centerboor, type R (met gewelfd profiel) |
2.12 | Punte elicoidali agradino ad eliche indipendenti con codolo cilindrico | Getrapte boor met cilindrische schacht |
2. | Diametro di foratura | Voorboordiameter |
2.13 | Punte elicoidali agradino ad eliche indipendenti con codolo a cono Morse | Getrapte boor met Morse-schacht |
2.14 | Allargatori a bussola | Holle boorkop (of holle ruimerkop) |
2.14.1 | Foro | Boring |
2.14.2 | Cava di trascinamento | Meeneemgleuf |
2.14.3 | Cono d’imbocco (tagliente) | Topafschuining (of aansnyding) |
2.15 | Punte elicoidali con placchetta di carburi metallici sinterizzati con codolo cilindrico | Spiraalboor met hardmeta-alplaatjes en met cilindrische schacht |
2.16 | Punte elicoidali con placchetta di carburi metallici sinterizzati con codolo a cono Morse | Spiraalboor met hardmeta-alplaatjes en Morse-schacht |
Текст документа сверен по:
официальное издание
Сверла спиральные. Часть 2: Сб. ГОСТов. –
М.: ИПК Издательство стандартов, 2003
Шифр : Рассказы. — М. : Книжный сад, 2021
%PDF-1.5 % 1 0 obj > endobj 5 0 obj /Producer (https://imwerden.de/) /Title /Author /Subject (ISBN 978-5-85676-156-5) >> endobj 2 0 obj > stream
c_?VFr)H[2′{\Pr +XcjUCd=kht’9W\1R-]Zn
iJQWݵJ}3jF=JA_de:a«У меня в ЖЭКе висит распечатанный портрет Сталина с подписью: «Меня на вас нет»
- #Политика
Опрос недели: Почему Россия опять влюбилась в генералиссимуса?
70% россиян положительно оценивают роль Иосифа Сталина в истории страны — это максимальное значение за все годы аналогичных исследований, об этом свидетельствуют обнародованные данные нового опроса «Левада-Центра». Чем, на ваш взгляд, объясняются эти цифры? И изменилось ли ваше отношение к Иосифу Виссарионовичу за последнее время, глядя на происходящее в России? «БИЗНЕС Online» отвечают Александр Проханов, Михаил Веллер, Сергей Переслегин, Владислав Жуковский и другие.
Александр Проханов писатель:
— Наша страна никогда не переставала симпатизировать Сталину.У меня есть формула, что русская душа — христианка, а народ Сталина любил всегда. То есть в какой-то момент меньшинство, которое уничтожило страну, захватило 70 процентов возможностей оповещения народа о своих представлениях. А когда либеральная группировка стала терять свои позиции, вдруг обнаружился огромный, угрюмый президент России, вот и все. И чем дальше, тем меньше будет на экранах, скажем, украинских программ, сериалов всевозможных, тем очевиднее будет вот это глубинное сталинское начало.
Михаил Веллер писатель:
— Во-первых, мы имеем дело, разумеется, не со Сталиным — реальным Иосифом Джугашвили, — а со Сталиным идеологическим: грозным, мудрым, беспощадным, но добрым, иногда жестоким, впрочем, все-таки заботливым руководителем огромной страны. Окно которого, бессонное, горит ночами; который оставил Россию с атомной бомбой.
Вторая. Великую историческую личность судят не по тому добру, что он сделал, а по масштабу тех изменений, которые он внес в историю. Потому что масштаб остается, а оценка меняется. Психология людей такова, что они всегда остаются детьми победителей, потомками и правопреемниками победителей. Даже если генетически они потомки крестьян, которых уложили в болота финские, когда строили Петербург, сегодня они все равно воспринимают себя наследниками петербургской красоты и величия.
И причина последняя. История российского народа, которая искажалась тысячу лет в угоду правителям от норманнских князей и т. д., складывалась таким образом, что всегда была суровая власть, диктатура центра, и люди привыкли от нее немножечко воровать, от нее немножечко увиливать и под ее кнутом работать для великих свершений. В этом отношении русский народ и Сталин нашли себя. Народ полагает: «А с нами иначе нельзя. Будет суровый, зато при нем мы будем работать. Кого в тюрьму закатают или расстреляют безвинно, а все-таки остальные будут жить в великой стране». Это уже психология, с которой приходится доживать историю России.
Сергей Переслегин публицист:
— В России существует очень особое и достаточно необычное представление о легитимности власти.
Надо заметить, что еще в 90-е годы на эту тему было сделано любопытное предсказание. Там просто было указано, каких правителей россияне ценят и любят, и дальше было сказано, что сейчас, по техническим причинам, Сталин в этот список не входит, но через несколько лет неизбежно войдет.
Почему он именно сейчас набрал 70 процентов? По следующим причинам. Проще некуда, смотрите. Страна сейчас находится в состоянии конфликта, который вот этот самый «народ плюс» справедливо воспринимает как войну. А раз идет война, то требуется военное руководство. Сталин рассматривается в истории России после Петра Великого, у которого рейтинг тоже порядка 70–80 процентов, как лучший военный руководитель. Его военное руководство в сложной ситуации оказалось адекватным. И в некотором плане это упрек существующей власти, что она руководит войной недостаточно энергично. А что такое энергично руководить войной? Нужно убрать из правительства и близких к нему кругов как формальных изменников, так и просто людей, которые находятся на позиции противника. Действовать активно, не только обороняться, но и действовать на территории противника. В данном случае, когда мы говорим слово «территория», мы не имеем в виду вторжение русских войск в Польшу, а говорим о том, что в ответ на существующую систему блокады контрблокада должна быть активной, а не пассивной.
Миляуша Айтуганова директор ГБУК РТ «ТатарКино»:
— Это связано с беспорядком в стране. Наши люди думают, что нужна жесткая рука. У меня такое ощущение, что наших людей, наш менталитет долго надо приучать к новому, демократическому мышлению. Этот страх остался генетически, и на страхе все делается. Мне кажется, что вся причина в этом. У меня взгляды на Сталина не менялись, я считаю, что репрессии — это убийство, репрессии — это самое что ни на есть страшное явление, которого не может быть в человеческой цивилизации.
Денис Волков социолог, руководитель отдела прикладных социологических исследований «Левада-Центра»:
— Это символ порядка в представлениях людей.
Соответственно, кто выиграл войну? Советский народ.
Кадим Нуруллин директор Татарской государственной филармонии им. Тукая:
— У меня сейчас на столе лежит книга Владимира Карпова «Генералиссимус». Ее автор — сам жертва репрессий, пишет весьма объективно о Сталине, но защищает его.
Искандер Ясавеев социолог, старший научный сотрудник НИУ ВШЭ в Санкт-Петербурге:
— Отношение граждан России к Сталину более сложное и неоднозначное, чем следует из утверждения «70 процентов россиян положительно оценивают роль Иосифа Сталина в истории». Вопрос «Левады-Центра» заключался в том, какую роль, по мнению респондентов, сыграл Сталин в жизни нашей страны, а не в истории.
Но «Левада-Центр» в этом же мартовском обследовании задавал и другие вопросы, включая следующий: «Как вы думаете, оправданы ли человеческие жертвы, которые понес советский народ в сталинскую эпоху, великими целями и результатами, которые были достигнуты в кратчайший срок?» На мой взгляд, этот вопрос не является нейтральным, поскольку содержит оценку «великие» по отношению к целям и результатам и «кратчайшие» по отношению к срокам. Тем не менее 45 процентов респондентов выбрали ответ «нет, их ничем нельзя оправдать» (33 процента — «в какой-то мере да», 13 — «определенно да», затруднились с ответом 9 процентов).
Если говорить о моем отношении к Сталину, то оно не изменилось.
Владислав Жуковский экономист:
— Думаю, здесь дело не столько в фигуре самого Иосифа Виссарионовича, а в том бардаке, в том затяжном кризисе, социально-экономическом провале, которые есть в стране в последние годы.
Все видят списки Forbes и наблюдают, как растет стоимость активов богатейших людей страны, которые сидят на недрах. И население, находясь в этой чудовищной социальной несправедливости, отчужденности властной группировки от народа, симпатизирует Сталину. И у многих, не живших в те времена, есть устойчивое представление, что сталинское время было пускай жесткое, пускай с репрессиями, гонениями, но все-таки властная верхушка не представляла собой такую офшорную аристократию.
Рашид Низамов ректор КГАСУ:
— У нас нет людей, которые бы равнодушно относились к Сталину. Какой-то части людей Сталин симпатичен, потому что родители им рассказывали, какой тогда в стране был порядок. Другие люди, которые при нем были в лагерях и часто страдали — наверное, не совсем справедливо, — его, мягко говоря, не любят. Поэтому для меня очень сложно понять — кем же был Сталин, потому что я не жил в то время.
Вообще, я не думаю, что такое большое количество людей поддерживают Сталина. Просто российскому человеку свойственно надеяться на чудо.
Владимир Дейнекин председатель правления союза садоводов РТ:
— По-моему, любовь к Сталину проснулась не только из-за победы в Великой Отечественной войне, у людей есть потребность в законе, который должен исполняться. Сейчас мы видим повсюду воровство — везде нажива. Я никогда не думал, что наше государство можно просто так растащить, — оказывается, может, если отваливать кусками. Наши господа обжираются и жрут лучше, чем при коммунизме. Такого не должно быть, это приводит к нестабильности. Я 1945 года рождения, жил в 60-х годах в Москве, был шестидесятником, тогда мы осуждали культ личности. Я вообще против культов, в том числе и религии, которая нужна для того, чтобы держать людей в повиновении. Но, сейчас я размышляю об уроках Французской революции, и главной ошибкой ее было то, что они не добили врагов.
Резеда Ахиярова композитор:
— Я очень далека от политики, но знаю, что и хорошее, и плохое — это давно уже должно было остаться в истории, как остаются все исторические личности. А тут такое муссирование этой темы идет… Думаю, это кому-то выгодно. Я сама родилась тогда, когда Сталин уже умер, и не знала ту пору, но родители рассказывали, сколько всего возводилось после войны, когда вся страна была восстановлена. В тоже время — сколько зла было сделано до войны. К Сталину не может быть однозначного отношения.
опросы архив
А вы относитесь к 70% россиян, положительно оценивающих Сталина?
- Да
- Нет
- Затрудняюсь ответить
- Свой вариант (можно оставить в комментариях)
«БИЗНЕС Online»
Фото на анонсе: ©Александр Кряжев, РИА «Новости»
Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter
версия для печати
Черное золото – ответы на кроссворды
Кроссворд Черное золото с 3 буквами в последний раз видели на 23 июня 2022 . Мы думаем, что наиболее вероятным ответом на эту подсказку будет OIL . Ниже приведены все возможные ответы на эту подсказку, упорядоченные по рангу. Вы можете легко улучшить поиск, указав количество букв в ответе.
| Ранг | Слово | Подсказка |
|---|---|---|
| 94% | МАСЛО | Черное золото |
| 92% | ТЕХАСТА | Черное золото |
| 92% | НЕФТЬ | Черное золото |
| 92% | НЕФТЬ | Черное золото |
| 34% | ОПЕК | Группа “Черное золото” |
| 34% | СТРУКОЙЛ | Обнаружено черное золото |
| 34% | НЕФТЯНАЯ СКВАЖИНА | Фонтан черного золота |
| 34% | ТРУБА | Носитель черного золота |
| 30% | НЕФТЕТАНКЕР | Судно с черным золотом |
| 30% | НЕФТЯНАЯ СКВАЖИНА | Источник черного золота |
| 27% | ТАБЛИЦА | Фоторепортаж о черном золоте |
| 27% | НЕФТЯНЫЕ ВЫСТАВКИ | Они бурят для черного золота |
| 24% | ВУАЛЯ | Смотри, в Вирджинии есть черное золото! |
| 24% | СКАКОВЫЕ ЛОШАДИ | Black Gold и Northern Dancer, например. |
| 22% | ОДЕССА | Неподалеку снимают сериал «Черное золото» TruTV. |
| 21% | НЕДР | Заменяет черное золото — вещество, найденное прямо под поверхностью. |
| 19% | НЕФТЯНИК | Человек, который работает в индустрии «черного золота» |
| 4% | КАРАТ | Золотая единица |
| 4% | КТС | Стандарты золота |
| 4% | ШАР | Футбол, возможно, золотой и черный |
Уточните результаты поиска, указав количество букв. Если какие-то буквы уже известны, вы можете предоставить их в виде шаблона: “CA????”.
- правительство Подсчет, выполняемый раз в десятилетие Кроссворд
- Тревор Невилла Лонгботтома, которого он потерял в Хогвартсе Кроссворд
- Быть, Кюри Кроссворд
- Животное в стойле, милый кроссворд
- «Что вы хотите услышать первым?» Вариант кроссворда
- Надеть пальто, например, никогда не дрожать вне дома Кроссворд
- Шведские мебельные супермаркеты Кроссворд
- Кроссворд «Подростковая вспышка»
- Горячий совет, ключ к кроссворду репортера
- Четыре пи в квадрате, для разгадки кроссворда сферы
- Где людям нравится быть на горячем сиденье? Кроссворд
- Неудача Wave Rider и подсказка к 15 кроссвордам
- Трюк Всадника Волны и подсказка к 61 через кроссворд
- Возбужденный крик Волновода и намек на число 19 в разгадке кроссворда
- Деревья с вертикальными шишками Кроссворд
- Хит, который не является ответом на кроссворд
- Меньше нуля: ответ на кроссворд Abbr
- Немодифицированный кроссворд
- Блинчик с начинкой из кроссворда Nutella
- Что-то, на чем можно основываться? Кроссворд
- Подсказка кроссворда предъявителя стержня
- Выдающаяся старая часть большого дома? Кроссворд
- Некоторые получают оценку, которая является самой глупой подсказкой кроссворда
- Край; Наглость Кроссворд Подсказка
- Plod — Кроссворд «Вниз и наружу»
- A Cut – Concerning In My Union Кроссворд
- Танцевать с круглой рукой? Кроссворд
- Один, некоторые, все или все Кроссворд
- Предположение пилота: ответ на кроссворд Abbr
- Разумный, практичный кроссворд
- Жаворонки, В водовороте, Земля в Индийском океане Кроссворд
- Уютно в нас, балуйте себя время от времени Кроссворд
- Не первая ошибка Филдера? Кроссворд
- Слон: Черная штука, которая летает! Кроссворд
- Должен ли я лежать без энергии? Наркотики могут быть ответом на кроссворд
- Взять с трудом или с легкостью? Кроссворд
- Американский производитель автомобилей, основанный в Мичигане в 1900 году, поглощенный Chrysler в 1928 и теперь принадлежит Fiat Кроссворд Clue
- Новичок? Один пропавший без вести с эксплуататорским шрифтом в карманном кроссворде
- Кроссворд швеи “Богема”
- De Escalate Tension, буквально ключ к кроссворду
- Продемонстрируйте немного этикета в ванной, буквально подсказку кроссворда
- Матриархальный кроссворд “Schitt’s Creek”
- Подходите друг к другу, как миски для смешивания Кроссворд
- Защищать границы? Кроссворд
- Хорошо, В Гвадалахаре Кроссворд
- Гелий, Кроссворд Периодической Таблицы
- История, С кроссвордом “The”
- Как жилье для монахов и монахинь, как правило, кроссворд
- М. Л.К. Младший, За один кроссворд
- Сделайте свою оппозицию известной, буквально разгадка кроссворда
Найдено 4 решения для Черное золото .Лучшие решения определяются по популярности, рейтингу и частоте поиска. Наиболее вероятный ответ на подсказку: МАСЛО .
С crossword-solver.io вы найдете 4 решения. Мы используем исторические головоломки, чтобы найти наилучшие ответы на ваш вопрос. Мы добавляем много новых подсказок на ежедневной основе.
С помощью нашей поисковой системы для решения кроссвордов у вас есть доступ к более чем 7 миллионам подсказок. Вы можете сузить возможные ответы, указав количество букв, которые он содержит. Мы нашли более 4 ответов для Black Gold.
Процессы | Бесплатный полнотекстовый | Теплофизические свойства подземного бурового керна для применения в геотермальной энергии
1. Введение
Последствия глобального изменения климата можно наблюдать и ощущать особенно сильно в городах. Идея снижения солнечного перегрева городских поверхностей получает все большее распространение, особенно в последние годы, в ходе дискуссий об эффекте городского острова тепла (ГОТ) [1]. Одним из мероприятий по уменьшению или устранению этих городских островов тепла являются мероприятия по озеленению, а также акваторий (искусственные озера, фонтаны и др.) [2,3]. Однако использование этих решений не всегда является достаточным или допустимым или желательным, например, для старых зданий, исторических или памятников архитектуры.
Многие недавние исследования были сосредоточены на геотермальном потенциале UHI. Байер и др. [4] рассмотрели возможности неглубокой геотермальной энергии в городах. Чжу и др. [5] изучали геотермальный потенциал из-за повышенных температур водоносных горизонтов как резервуаров тепловой энергии, особенно в Кельне (Германия) и Виннипеге (Канада).
До сих пор мало внимания уделялось «сбору» избыточного солнечного тепла в городах с поверхностей зданий, тротуаров, дорог и площадей через неглубокие поглощающие каналы, которые затем используются в полях скважинных теплообменников (СКТ) в качестве тепловой энергии. аккумулирующие (ТЭС) системы для последующего использования в качестве источников тепла для зданий. Однако, поскольку температуры городских поверхностей иногда очень высоки, и их нелегко ввести в поля BHE, обычных расчетов и моделирования недостаточно для точного прогнозирования теплового поведения подпочвы в плотно застроенных чувствительных городских пространствах с большой конкуренцией за площади.
Тепловое поведение поля ЧВЭ сильно зависит от тепловых свойств используемого грунта, как показано Gultekin et al. [6]. В исследовании Dalla Santa et al. В [7] подчеркивается важность тепловых свойств грунта при проектировании и конфигурации BHE, особенно для применения в геотермальных тепловых насосах (GSHP). Исследователи сообщили, что завышенная теплопроводность грунта приведет к заниженной площади теплообмена и меньшей энергоэффективности системы, а заниженная теплопроводность грунта приведет к более высоким первоначальным затратам. Таким образом, точное знание эффективной теплопроводности имеет решающее значение для оптимальной конструкции BHE в приложении GSHP. В случае систем ТЭС на основе почвы удельная теплоемкость окружающей почвы необходима для расчета фактического количества тепла, запасенного в расчете на объем, как показано Jradi et al. [8].
В этой работе мы измеряем эти тепловые свойства непосредственно на кернах, извлеченных с разной глубины и при разных температурах в ПТО в Вене. Подробное описание образца приведено в начале следующего раздела. Температурно-зависимую эффективную теплопроводность и температурно-зависимую удельную теплоемкость во влажном и сухом состоянии определяли с помощью тепломера (HFM) и дифференциальной сканирующей калориметрии (DSC).
В исследовании Dalla Santa et al. В работе [7] для измерения эффективной теплопроводности осадочных пород, магматических пород, метаморфических пород и рыхлых отложений применялись четыре метода измерения теплопроводности. Единственным использовавшимся стационарным методом была модифицированная система защищенных горячих плит (GHP), которая применялась только к гравию. В этом исследовании мы использовали коммерческую систему HFM без модификаций, чтобы непосредственно исследовать применимость процесса к сегментам керна. Для определения эффективной теплопроводности влажного и сухого состояния были применены новые процедуры пробоподготовки для различных участков керна и в различных температурных точках.
В работе Абу-Хамде [9] показано влияние плотности и влажности почвы на теплофизические свойства. В исследовании автор измерял теплоемкость на основе калориметрического метода, опубликованного в [10], где образец грунта нагревался в капсуле из меди с внутренней термопарой, но без информации о погрешности прибора и показанной теплоемкости полученные результаты. В публикации Wang et al. В работе [11] применяли стандартизированный метод ДСК для измерения удельной теплоемкости твердых веществ почвы при комнатной температуре. В нашей работе также использовался метод ДСК для определения удельной теплоемкости, ориентированный непосредственно на более широкий диапазон температур и на подготовку образцов из сегментов керна в фактически влажном и сухом состояниях.
Наконец, мы также исследовали тепловое расширение различных сегментов керна, чтобы понять характер расширения подповерхностного слоя в текущих влажных и сухих условиях при ожидаемых температурах.
2. Материалы и методы
2.1. Недра и буровой керн
На территории Геологической службы Австрии построено большое геофизическое испытательное поле. Часть испытательного поля представляет собой КНБ, которая была пробурена колонковым бурением на глубину 80 м. В результате керн (рис. 1) был доступен для детальных исследований, которые включали, среди прочего, минералогию, геохимию, теплопроводность, теплоемкость и влажность почвы.
Скважинный теплообменник состоял из двойной U-образной трубы с волоконно-оптическими гибридными измерительными кабелями для измерения температуры вдоль труб. Волоконно-оптическое измерение температуры позволило определить температуру с высоким разрешением и высокой точностью по всей длине скважины в ходе экспериментов. В дополнение к жилам из стекловолокна в гибридных кабелях также был установлен нагревательный кабель. Этот нагревательный кабель можно было бы также использовать для непосредственного нагрева недр для экспериментов, с помощью которых можно было бы получить более подробную информацию о структуре слоя и тепловом и гидрологическом поведении недр.
Данные измерений предоставили важную информацию о тепловых потоках внутри и вокруг BHE. Волоконно-оптические измерения температуры проводились в случае испытаний на тепловую реакцию, таких как те, которые проводились для обычных геотермальных зондов, и на головке зонда можно было измерить только температуры жидкости на подаче и возврате. Кроме того, вокруг геотермального зонда были построены три наблюдательных зонда, оснащенных волоконно-оптическими измерительными кабелями для исследования распространения тепла во время длительных экспериментов. Оба аспекта, тепловые потоки внутри зонда, а также поведение теплопроводности и накопления тепла в недрах, имели большое значение для рассматриваемого вопроса.
2.2. Определение удельной теплоемкости
Энтальпия вещества увеличивается с повышением температуры. Его можно описать как изменение энтальпии ΔH, которое определяется произведением разницы температур ΔT и теплоемкости при постоянном давлении cp материала, если теплоемкость постоянна в интересующем диапазоне температур. Удельная теплоемкость при постоянном давлении cp определяется как теплоемкость, отнесенная к массе. Температурная зависимость удельной теплоемкости cpT становится более важной при больших разностях температур.
Теплоемкость материала определяется типом вещества, массой и самой температурой.
2.2.1. Дифференциальная сканирующая калориметрия — DSC
Основное назначение калориметра — измерение теплообмена. В данной работе для определения удельной теплоемкости использовался дисковый ДСК теплового потока 204 F1 (см. рис. 2) от NETZSCH.
Удельная теплоемкость cpT – количество теплоты, необходимое для повышения температуры вещества на 1 К при постоянном давлении без фазового перехода первого рода. Согласно стандарту Немецкого института стандартизации (DIN) 51007 [12], для оценки cpT вещества необходимы как минимум три серии измерений: измерение нулевой линии с пустыми тиглями, стандартное эталонное измерение (например, α-Al 2 O 3 сапфировый стандарт) и измерение образца.
Следующее уравнение описывает определение удельной теплоемкости образца, cp,ST, путем произведения удельной теплоемкости эталонного материала, cp,RefT, отношения эталонной массы, mRef, и массы образца, mS , и отношение скорректированного по нулевой линии измеренного напряжения ДСК образца, UST-U0T, и эталона, URefT-U0 T.
2.2.2. Подготовка образцов
Образцы для измерений ДСК были приготовлены непосредственно из влажных образцов бурового керна или высушенных образцов ГСМ после процедуры сушки в лабораторной печи, которая описана в разделе «Подготовка образцов ГСМ». Для ДСК измеряли не менее трех образцов на глубину. Для эксперимента использовались алюминиевые тигли объемом V=40 мм³, заполненные образцом (рис. 3). После этого тигли закрывались и заваривались холодной сваркой с алюминиевой крышкой. Используемые массы образцов составляли от m = 20 мг до 40 мг для влажных и сухих образцов.
2.2.3. Процедура измерения
Все эксперименты по ДСК проводились в условиях динамического газообразного гелия с потоком газа V˙=40 мл мин-1. Температурная программа печи DSC была определена следующим образом:
Начало при 25 °C;
Сегмент охлаждения до −30 °C при 10 K мин. −1 ;
Сегмент изотермы при −30 °C в течение 5 мин;
Сегмент нагрева до 60 °C при 20 K мин. −1 .
Перед каждым набором образцов, состоящим из трех образцов для каждой глубины, проводились три измерения нулевой линии с пустыми тиглями. После этого были проведены три измерения образца для текущей глубины керна, а затем три измерения эталонного сапфирового стандарта. Эту процедуру повторяли 4 раза для влажных образцов и 4 раза для сухих образцов. Всего было выполнено 72 измерения ДСК для оценки удельной теплоемкости образцов грунта.
2.2.4. Оценка и неопределенность
Как описано в разделе 2.2.1, удельная теплоемкость оценивалась по произведению удельной теплоемкости эталонного материала, отношения массы эталона и образца и отношения измеренной нулевой линии с поправкой на Напряжение ДСК образца и эталона. Результаты, показанные в оценке, представляют собой средние значения трех отдельных измерений.
Кроме того, представленная неопределенность рассчитывается в соответствии с «Руководством по выражению неопределенности в измерениях» [13]. Расширенная комбинированная стандартная неопределенность выражается некоррелированными входными величинами и коэффициентом охвата k = 2 (95% доверительный интервал) на основе входной функции из уравнения (2).
2.3. Определение теплопроводности
Теплопроводность грунта на разных глубинах может помочь определить фактический тепловой поток между геотермальным зондом и окружающей средой. Этот ценный вклад можно получить с помощью стационарных и динамических методов измерения теплопроводности. В этой работе будет описан стационарный метод, также известный как измеритель теплового потока (HFM).
В упрощенном случае одномерной теплопроводности в твердом теле с двумя параллельными участками стенок она описывается законом Фурье, как показано в следующем уравнении:
где q˙ соответствует плотности теплового потока, ϕ — тепловой поток, A — площадь поперечного сечения, λ — теплопроводность, а δ — наблюдаемая толщина слоя. Более подробную информацию о теории теплопроводности можно найти в [14]. Обширный обзор доступных стационарных и динамических методов измерения теплопроводности показан в [15].
2.3.1. Измеритель теплового потока — HFM
Метод HFM представляет собой стационарный метод измерения теплопроводности λT твердых материалов путем приложения определенной разности температур ΔT к образцу и измерения теплового потока ϕT на определенной площади, что дает плотность теплового потока q˙ Т (см. рис. 4).
Для получения точных результатов постоянного однонаправленного теплового потока ϕT необходимо наличие плоскопараллельных однородных образцов между пластинами. Для измерения материалов с высокой теплопроводностью λT рекомендуется [16] изготавливать более толстые образцы для увеличения общего теплового сопротивления RthT. Кроме того, установлено, что влияние теплового контактного сопротивления RthT между пластинами и образцом увеличивается при низком RthT образца.
В данной работе использовалось устройство NETZSCH HFM 446 Lambda Medium (NETZSCH-Gerätebau GmbH, Зельб, Германия), технические характеристики приведены в Таблице 1.
Среднее устройство было оснащено специальным набором инструментов, который использовался для увеличения RthT установки образца. Производитель оборудования определяет пороговое значение RthT>0,5 м²K Вт-1 для применения комплекта контрольно-измерительных приборов, состоящего из интерфейсных прокладок из сжимаемой резины, а также дополнительных термопар.
2.3.2. Подготовка образцов
На рис. 5 показана подготовка образцов для образцов HFM, начиная с частей имеющегося керна и заканчивая окончательной установкой в устройстве для измерения HFM.
Ломтики толщиной ок. Из разных частей керна вырезали по 5 см. Круглые поверхности скоблили ножом до получения однородной толщины всего образца. После этого образец упаковывали в полиэтиленовую пленку, чтобы избежать дальнейшего высыхания образца керна в ходе эксперимента, а в центр двух круглых поверхностей приклеивали дополнительные термопары (типа К). Наконец, образец с двумя термопарами был помещен в HFM между двумя резиновыми листами для улучшения условий контакта между пластинами теплового потока и образцом, и с окружающей полистироловой изоляцией для минимизации боковых тепловых потоков.
После измерений влажных образцов бурового керна методом HFM образцы были высушены в лабораторной печи при температуре T = 105 °C (рис. 6). Продолжительность процесса сушки зависела от содержания влаги в образце и регулярно проверялась на лабораторных весах до тех пор, пока не было обнаружено никаких изменений массы.
После процесса сушки образцы помещали в систему HFM, как показано на рис. 5d, без полиэтиленовой (ПЭ) фольги. Термопары втыкали в центр двух круглых поверхностей сверху и снизу образцов.
Толщину образцов измеряли в нескольких местах с помощью штангенциркуля Mitutoyo CD-15CPX (Mitutoyo Corporation, Сакадо, Япония), а вес определяли с помощью прецизионных цифровых лабораторных весов Sartorius TE6101 (Sartorius AG, Гёттинген, Германия) с разрешение 0,1 г и максимальный вес 6100 г.
2.3.3. Процедура измерения
Эффективную теплопроводность образцов определяли при трех средних температурах: 15 °C, 25 °C и 35 °C с температурным градиентом ΔT=20 °C. Начальное давление стопки образца при комнатной температуре определяли, используя p=5 кПа.
Система HFM была откалибрована, скорректирована и проверена с помощью стандартного эталонного материала — SRM 1450d — пластины из волокнистого стекла для измерения теплопроводности в диапазоне от 7 °C до 65 °C, предоставленной Национальным институтом стандартов и технологий — NIST. SRM 1450d представляет собой изоляционный материал с λ293 K=0,032 Вт·м−1K−1.
В результате калибровки получено соотношение между измеренным напряжением U, вызванным термопарами в преобразователе теплового потока, и фактической плотностью теплового потока q˙ через калибровочную функцию q˙Tmean=NTmean⋅UTmean, где N – коэффициент калибровки HFM в Вт·В−1м−2.
Измерения HFM также требуют определенных критериев равновесия, при которых измеренный тепловой поток берется для определения эффективной теплопроводности. В случае измерений керна критерии были определены с частотой обновления 1 мин для измеренных данных и максимальным отклонением 0,1% от измеренных данных эффективной теплопроводности после 15 последовательных запросов.
2.3.4. Оценка и неопределенность
Эффективная теплопроводность оценивалась как среднее значение по всем измеренным образцам на определенной глубине. Представленная расширенная комбинированная стандартная неопределенность с некоррелированными входными величинами с коэффициентом охвата k = 2 (95% доверительный интервал) содержал эмпирическое стандартное отклонение результатов отдельных образцов, а также характерную для оборудования неопределенность от отклонения измеренных данных теплопроводности SRM от литературных значений [13].
2.4. Тепловое расширение
Большинство веществ увеличивают свой объем при нагревании при постоянном давлении. Некоторые вещества также сжимаются при нагревании, как это видно для воды при температуре ниже 4 °C. Это тепловое расширение может быть отрицательным или положительным, а также анизотропным, в зависимости от наблюдаемого вещества.
2.4.1. Дилатометрия с толкателем
Дилатометрия с толкателем — это специальный метод дилатометрии для определения линейного теплового расширения твердого тела в зависимости от температуры.
В этой работе используется NETZSCH DIL 402 C (NETZSCH-Gerätebau GmbH, Зельб, Германия) (рис. 7) с печью SiC (T макс. = 1600 °C) с держателем образца из оксида алюминия, толкателем и держателем образца. было использовано. Эта система имела диапазон измерения 5 мм, а линейный преобразователь переменного смещения (LVDT) был основан на электромагнитной индукции и имел разрешение 1,25 нм на цифру.
При нагреве образца тепловое расширение образца приводило к смещению толкателя, что регистрировалось датчиком смещения. Кроме того, температура на образце фиксировалась в течение всего цикла измерений. Следует отметить, что все встроенные компоненты (держатель образца, толкатель, опоры) расширялись в течение периода нагрева в печи. Таким образом, функция коррекции была необходима для разделения обоих режимов расширения. Кроме того, толкатель должен был «толкать» образец с минимальной силой, чтобы обеспечить контакт между образцом и толкателем.
2.4.2. Подготовка образцов
Образцы для измерения теплового расширения были приготовлены из керна 4 различных глубин. Для каждой глубины были подготовлены и измерены во влажном состоянии не менее трех образцов в осевом и трех образцах в радиальном направлениях (рис. 8).
Во втором цикле измерений образцы высушивали в лабораторной печи при температуре T = 105 °C до тех пор, пока не было обнаружено никаких изменений массы.
Длина образца в направлении измерения дилатометра L 0 ≈ 25 мм, а квадратное сечение имело размер ок. 8 × 8 мм. Плотность образцов во влажном и сухом состояниях соответствовала измеренным плотностям образцов HFM, как уже упоминалось.
2.4.3. Процедура измерения
Измерение линейного теплового расширения влажных образцов проводилось в диапазоне температур от T min = -10 °C до T max = 80 °C в двух последовательных циклах нагрева и охлаждения. Скорости нагрева и охлаждения определялись при β = 2,5 К мин -1 , чтобы избежать температурных градиентов в образце, и дополнительный расход газообразного гелия применялся в течение всего цикла измерений, чтобы обеспечить удаление влаги из камеры для образца.
Высушенные образцы измерялись по той же температурной программе, за исключением вторых циклов нагрева и охлаждения.
Перед измерением линейного теплового расширения образцов провести поправочное измерение на основе сапфирового эталонного материала с L 0 = 24,983 мм.
2.4.4. Оценка
Измеренные данные представлены для каждого отдельного образца, где кривые теплового расширения показаны как изменение относительной длины к исходной длине в [ΔL L 0 −1 ] = 1, а температура на термопаре равна близко к образцу в [T] = ° C в зависимости от времени [t] = мин.
3. Результаты и обсуждение
3.1. Образцы измерителя теплового потока
В общей сложности восемь образцов были приготовлены из керна для измерений HFM. В табл. 2 приведены образцы, их размерные и массовые характеристики.
После приготовления и измерения эффективной теплопроводности влажных образцов проводилась последующая сушка в лабораторной печи. После этого снова были измерены размеры и масса и определена плотность сухих образцов, как показано в таблице 3.
В таблице 4 приведены усредненные плотности влажных и высушенных образцов, а также относительное изменение массы после показан процесс сушки.
Сушка сегмента керна Образцы HFM показывают различное содержание влаги в сегментах в зависимости от глубины. В то время как образцы в 59.42–59,60 м потеряли только 5,39 % влаги, пробы на глубине 20,33–20,5 м показали влажность 25,11 %.
3.2. Эффективная теплопроводность и удельная теплоемкость
На следующих рисунках представлены результаты определения эффективной теплопроводности λeffT на основе экспериментов HFM и удельной теплоемкости cpT на основе экспериментов с ДСК.
На рис. 9 и 10 представлены результаты определения эффективной теплопроводности и удельной теплоемкости для сегментов керна во влажном и сухом состоянии на четырех разных глубинах. Фактическая влажность образца оказала большое влияние на обе физические величины. Эта разница хорошо видна при измерении сегментов на 79°.0,15–79,5 м и 59,42–59,6 м. Столбцы неопределенности показывают объединенную расширенную неопределенность всех измерений пробы, включая неопределенности устройства, калибровки и пробы. Наибольшее влияние этих неопределенностей исходит от самих образцов, и поэтому они очень малы при измерении эффективной теплопроводности на расстоянии 22,33–20,5 м, поскольку в наличии был только один образец.
Сравнение данных на глубинах от 79,15 до 79,5 м показывает, что эффективная теплопроводность влажного образца составила λeff25°C=2 Вт·м–1K–1, но только λeff25 °C=0,63 Вт·м–1K–1 для сухой образец. λэфф для сухих образцов на всех глубинах варьировался от 0,36 до 0,71 Вт м-1К-1, а для влажных образцов эти значения варьировались от 1,01 до 2,02 Вт м-1К-1.
Измерения удельной теплоемкости сухих образцов на всех глубинах показали значение cpT=0,89–1,08 Дж·г-1K-1 в диапазоне от 20 до 50 °C. Для влажных образцов эти значения варьировались от cpT=0,98 до cpT=1,65 Дж г-1K-1.
3.3. Тепловое расширение
На следующих рисунках представлены результаты измерения теплового расширения влажных образцов бурового керна с четырех различных глубин.
На Рисунке 11 и Рисунке 12 показаны относительные характеристики теплового расширения образцов керна с разной глубины. Относительное изменение длины для аксиального (красный) и радиального (зеленый) образцов не показывает существенной разницы на всех четырех разных глубинах. Образцы на 20 м и 790,15 м в основном показали усадку по всей длине образца, в то время как образцы на 41,95 м и 59,6 м показали расширение в сегменте нагрева и усадку в сегментах охлаждения в процедурах измерения. Первый цикл охлаждения и нагрева показал для глубины 20 м и глубины 79,15 м прибл. 0 °C самопроизвольные изменения относительных изменений длины, которые могут быть изменением объема из-за фазового изменения воды. Те же самые кривые неизменно демонстрировали большую усадку в последующих сегментах нагрева и охлаждения, что может быть связано с усадкой при высыхании. Во 2-м цикле нагрева все образцы показали расширение, кроме образцов из 79-го цикла..15 м глубина.
Из-за сильного отклонения результатов четыре дополнительных образца были измерены с глубины 79,15 м в тех же условиях, что и предыдущие измерения дилатометром. Отличие этих дополнительных измерений заключалось в том, что не применялась температурная программа, а регистрировалось только относительное изменение длины при комнатной температуре. Цель этого дополнительного эксперимента состояла в том, чтобы сосредоточиться на сушке образца и влиянии на изменение относительной длины без дополнительного источника тепла.
В таблице 5 приведены массы образцов до и после эксперимента. На рис. 13 представлены результаты относительного изменения длины. Оба результата, относительное тепловое расширение и изменение массы при комнатной температуре, убедительно подтверждают мнение о том, что неоднородное содержание влаги и различная кинетика сушки приводят к несопоставимым данным об изменении длины влажных образцов. Усадка при высыхании накладывалась на тепловое расширение материала.
В связи с этим были проведены дополнительные эксперименты с сегментами керна для сухого сверления, как показано на следующих рисунках.
Результаты, представленные на Рисунке 14 и Рисунке 15, ясно показывают, что относительное изменение длины сухих образцов значительно отличается от результатов для влажных образцов. Опять же, нет никаких существенных доказательств направленности образцов. Кривые показывают тепловое расширение в диапазоне ΔL L 0 -1 ≈ 0,8 × 10 -3 в диапазоне от T min = -10 °C до T max = 80 °C. Влажные образцы значительно различались по ΔL L 0 −1 ≈ 2 × 10 −3 до 6 × 10 −3 .
4. Выводы
В работе показано, что метод HFM можно использовать для определения эффективной теплопроводности сегментов керна. Погрешности измерительного прибора, а также связанных с ним калибровок намного меньше, чем разброс данных эффективной теплопроводности по нескольким образцам. Высыхание можно предотвратить путем герметического уплотнения для определения эффективной теплопроводности во влажном состоянии образцов.
Определение удельной теплоемкости образцов выбуренного керна с помощью стандартизированных измерений ДСК показало, что сами образцы составляют основную долю общего бюджета неопределенности измерений, а инструментальные и калибровочные погрешности, с другой стороны, маленький.
Кроме того, обоими применяемыми методами можно определить температурную зависимость удельной теплоемкости и эффективной теплопроводности. В выбранном диапазоне температур 15–50 °С измеренные средние значения эффективной теплопроводности и удельной теплоемкости показывают лишь незначительное повышение температуры с точки зрения диапазона неопределенности самого измерения.
Результаты измерения теплового расширения показали сильное влияние влажности образца и высыхания измеренных сегментов керна на фактическое расширение в диапазоне температур от −20 до 80 °C. Изменение длины образцов, связанное с самой усадкой при высыхании, перекрывало измерения расширения, так как в этом случае герметизация образцов была невозможна. Фактическую деформацию теплового расширения можно было измерить только на высушенных образцах, и она составляла ΔL L 0 −1 ≈ 0,8 × 10 −3 для всех исследованных глубин.
Наши результаты подтверждают точку зрения о том, что фактическое содержание влаги в образце грунта оказывает сильное влияние на теплопроводность, а также теплоемкость и тепловое расширение. По этим результатам можно определить основные тепловые свойства грунта для исследованных кернов, что свидетельствует о применимости, особенно метода ГСМ, к участкам керна.
Будущие исследования должны использовать оцененные тепловые свойства почвы для расчета температурного поля BHE и его окружения в моделировании с пространственным разрешением и переходных процессах. Наконец, необходимо разработать более сложный метод подготовки образцов, а также процедуры измерения для поддержания содержания влаги в образцах для измерения теплового расширения.
Вклад авторов
Концептуализация, Э.Х. и Д.Л.; Формальный анализ, Д.Л. и Р.Ф.; Приобретение финансирования, EH; Расследование, Р.Ф., С.Х., Д.Р., Э.Х. и Д.Л.; Методология, Д.Л., С.Х. и Д.Р.; Администрация проекта, Э.Х.; Надзор, EH; Визуализация, Д.Л.; Написание – первоначальный вариант, Д.Л. и Э.Х.; Написание – обзор и редактирование, EH, RF, S.H. и Д.Р. Все авторы прочитали и согласились с опубликованной версией рукописи.
Финансирование
Данное исследование финансировалось за счет гранта Австрийского агентства содействия исследованиям № 873469..
Заявление Институционального контрольного совета
Неприменимо.
Заявление об информированном согласии
Неприменимо.
Благодарности
Консорциум проекта выражает благодарность за финансовую поддержку реализации проекта «Урожай тепла», финансируемого в рамках программы «Stadt der Zukunft», предоставленной Австрийским агентством содействия исследованиям (FFG, номер проекта: 873469).
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов.
Ссылки
- Чжао, Л.; Ли, X .; Смит, РБ; Олесон, К. Сильный вклад местного фонового климата в городские острова тепла. Природа 2014 , 511, 216–219. [Google Scholar] [CrossRef] [PubMed]
- Rosenfeld, AH; Акбари, Х .; Брец, С .; Фишман, Б.Л.; Курн, Д.М.; Моряк, Д. ; Таха, Х. Уменьшение воздействия городских островов тепла: материалы, служебные программы, обновления. Энергетическая сборка. 1995 , 22, 255–265. [Google Scholar] [CrossRef]
- Чун, Б.; Гульдманн, Ж.-М. Воздействие озеленения на городской остров тепла: сезонные колебания и стратегии смягчения последствий. вычисл. Окружающая среда. Городская система 2018 , 71, 165–176. [Google Scholar] [CrossRef]
- Барри-Маколей, Д.; Буазза, А .; Сингх, Р.М.; Ван, Б.; Ранджит, П.Г. Теплопроводность грунтов и горных пород Мельбурнского (Австралия) региона. англ. геол. 2013 , 164, 131–138. [Google Scholar] [CrossRef][Зеленая версия]
- Чжу, К.; Блюм, П.; Фергюсон, Г.; Балке, К.-Д.; Байер, П. Геотермальный потенциал городских островов тепла. Окружающая среда. Рез. лат. 2010 , 5, 44002. [Google Scholar] [CrossRef]
- Гюльтекин А.; Айдын, М .; Сисман, А. Анализ тепловых характеристик многоскважинных теплообменников. Преобразование энергии. Управление 2016 , 122, 544–551. [Google Scholar] [CrossRef]
- Далла Санта, Г.; Гальгаро, А .; Сасси, Р.; Калтрера, М.; Скоттон, П.; Мюллер, Дж.; Бертерманн, Д.; Мендринос, Д.; Паскуали, Р .; Перего, Р.; и другие. Обновленная база данных тепловых свойств грунта для приложений GSHP. Геотермия 2020 , 85, 101758. [Google Scholar] [CrossRef]
- Джради, М.; Вейе, К.; Йоргенсен, Б.Н. Анализ производительности грунтовой системы хранения тепловой энергии с использованием воздушного теплового насоса с солнечным приводом для строительного сектора Дании. заявл. Терм. англ. 2017 , 114, 360–373. [Google Scholar] [CrossRef]
- Абу-Хамде, Н. Х. Тепловые свойства почв в зависимости от плотности и содержания воды. Биосист. англ. 2003 , 86, 97–102. [Google Scholar] [CrossRef]
- Taylor, SA; Джексон, Р. Д. Теплоемкость и удельная теплоемкость. В методах анализа почвы; Клют, А., изд.; Общество почвоведов Америки, Американское общество агрономов: Мэдисон, Висконсин, США, 1986; стр. 941–944. ISBN 97808643. [Google Scholar]
- Ван Ю.; Лу, Ю.; Хортон, Р.; Рен, Т. Удельная теплоемкость твердых веществ почвы: влияние содержания глины, органического вещества и прочно связанной воды. Почвовед. соц. Являюсь. J. 2019 , 83, 1062–1066. [Google Scholar] [CrossRef]
- DIN 51007:2019-04; Thermische Analyse_(TA)_- Differenz-Thermoanalyse_(DTA) und Dynamische Differenzкалориметрия_(DSC)_- Allgemeine Grundlagen. Beuth Verlag GmbH: Берлин, Германия, 2019.
- Международное бюро мер и весов. Руководство по выражению неопределенности в измерениях, 1-е изд.; Международная организация по стандартизации: Женева, Швейцария, 1993 г.; ISBN 92-67-10188-9. [Google Scholar]
- Тритт, Т.М. Теплопроводность; Спрингер: Бостон, Массачусетс, США, 2004 г. ; ISBN 978-0-306-48327-1. [Google Scholar]
- Wulf, R. Wärmeleitfähigkeit von Hitzebeständigen und Feuerfesten Dämmstoffen. Untersuchungen zu Ursachen für unterschiedliche Messergebnisse bei Verwendung verschiedener Messverfahren. Кандидат наук. Диссертация, Технический университет Бергакадемии Фрайберга, Фрайберг, Германия, 2009 г.. Доступно в Интернете: https://nbn-resolving.org/urn:nbn:de:bsz:105-9458830 (по состоянию на 7 февраля 2022 г.).
- DIN EN 12664:2001-05; Wärmetechnisches Verhalten von Baustoffen und Bauprodukten_-Bestimmung des Wärmedurchlasswiderstandes nach dem Verfahren mit dem Plattengerät und dem Wärmestrommessplatten-Gerät_-Trockene und feuchte Produkte mit mittlerem und niedrigem Wärmedurchlasswiderstand; Немецкий Фассунг EN_12664:2001. Beuth Verlag GmbH: Берлин, Германия, 2001 г.
Рисунок 1. 80-метровый керн с геофизического полигона Геологической службы Австрии.
Рисунок 1. 80-метровый керн с геофизического полигона Геологической службы Австрии.
Рисунок 2. Схема дифференциальной сканирующей калориметрии (ДСК) теплового потока с дисковым датчиком и иллюстрированные пути теплового потока.
Рисунок 2. Схема дифференциальной сканирующей калориметрии (ДСК) теплового потока с дисковым датчиком и иллюстрированные пути теплового потока.
Рисунок 3. ( a ) Алюминиевый тигель и крышка; ( b ) тигель, заполненный образцом бурового керна.
Рисунок 3. ( a ) Алюминиевый тигель и крышка; ( b ) тигель, заполненный образцом бурового керна.
Рисунок 4. Эскиз расходомера тепла (РТМ) с симметричным расположением и одной плитой.
Рис. 4. Эскиз расходомера тепла (РТМ) с симметричным расположением и одной плитой.
Рисунок 5. ( a ) Бурение керна с глубины 79,15 до 79,5 м; ( b ) подготовленный цилиндрический образец диаметром Ø~158,25 (2,39) мм и толщиной d = 56,22 (0,105) мм; ( c ) образец, упакованный в полиэтиленовую пленку; ( d ) Установка образца в HFM с термопарами, подключенными к верхней и нижней сторонам образца, окруженного полистирольной изоляцией.
Рис. 5. ( a ) Бурение керна с глубины 79от 0,15 до 79,5 м; ( b ) подготовленный цилиндрический образец диаметром Ø~158,25 (2,39) мм и толщиной d = 56,22 (0,105) мм; ( c ) образец, упакованный в полиэтиленовую пленку; ( d ) Установка образца в HFM с термопарами, подключенными к верхней и нижней сторонам образца, окруженного полистирольной изоляцией.
Рисунок 6. Сушка образцов керна при Т = 105 °С в лабораторной печи.
Рисунок 6. Сушка образцов керна при Т = 105 °С в лабораторной печи.
Рисунок 7. Эскиз дилатометра с горизонтальным толкателем.
Рис. 7. Эскиз дилатометра с горизонтальным толкателем.
Рисунок 8. ( a ) Подготовка проб керна; ( b ) подготовка проб кубовидной дилатометрии; ( c ) Высверлите образец керна внутри держателя образца дилатометра.
Рис. 8. ( a ) Подготовка проб керна; ( b ) подготовка проб кубовидной дилатометрии; ( c ) высверлите образец керна внутри держателя образца дилатометра.
Рисунок 9. Обобщение результатов λeffT и cpT на глубинах ( a ) 79,15–79,5 м и ( b ) 59,42–59,60 м во влажном и сухом состояниях.
Рис. 9. Обобщение результатов λeffT и cpT на глубинах ( a ) 79,15–79,5 м и ( b ) 59,42–59,60 м во влажном и сухом состояниях.
Рисунок 10. Сводка результатов λeffT и cpT при ( a ) 41,75–42 м и ( b ) 20,33–20,5 м глубины во влажном и сухом состояниях.
Рис. 10. Обобщение результатов λeffT и cpT на глубинах ( a ) 41,75–42 м и ( b ) 20,33–20,5 м во влажном и сухом состояниях.
Рисунок 11. Результаты относительного линейного теплового расширения влажных образцов керна с глубин ( a ) 20 м и ( b ) 41,95 м.
Рис. 11. Результаты относительного линейного теплового расширения влажных образцов керна с глубины ( a ) 20 м и ( b ) 41,95 м.
Рисунок 12. Результаты относительного линейного теплового расширения влажных образцов керна с глубин ( a ) 59,6 м и ( b ) 79,15 м.
Рис. 12. Результаты относительного линейного теплового расширения влажных образцов керна с глубин ( a ) 59,6 м и ( b ) 79,15 м.
Рисунок 13. Относительное изменение длины при комнатной температуре 4 образцов дилатометра из 79м кернов во влажном состоянии.
Рис. 13. Относительное изменение длины при комнатной температуре 4 образцов дилатометра из керна глубиной 79 м во влажном состоянии.
Рисунок 14. Сводка результатов линейного теплового расширения образцов сухого бурения с глубины ( a ) 20 м и ( b ) 41,95 м.
Рис. 14. Обобщение результатов линейного теплового расширения образцов сухого бурения с глубины ( a ) 20 м и ( b ) 41,95 м.
Рисунок 15. Сводка результатов линейного теплового расширения образцов сухого керна с глубин ( а ) 59,6 м и ( б ) 79,15 м.
Рис. 15. Сводка результатов линейного теплового расширения образцов сухого керна с глубин ( а ) 59,6 м и ( б ) 79,15 м.
Таблица 1. Характеристики NETZSCH HFM 446 Lambda Medium.
Таблица 1. Характеристики NETZSCH HFM 446 Lambda Medium.
| Name | Value |
|---|---|
| Manufacturer | NETZSCH |
| Model | HFM 446 Medium |
| Thermal conductivity range | 0.002 to 2 W m −1 K − 1 |
| Диапазон температур пластины | от −20 °C до 90 °C |
| Датчик измерения | 102 мм × 102 мм |
| Переменное усилие прижима | от 0 до 1930 Н |
| Размер образца | макс. 305 мм × 305 мм |
| Толщина образца | макс. 105 мм |
| Пластинчатые термопары | Три термопары на каждой пластине, тип К (две дополнительные термопары с комплектом приборов) |
Таблица 2. Размеры и массовые характеристики образца HFM из керна на разной глубине.
Таблица 2. Размеры и массовые характеристики образца HFM из керна на разной глубине.
| Имя выборки | Образец | [H] = MM | [M Pre ] = G | [Ø] = мм | [ρ] = KG M −3 | 91001414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414149.[M ]. |
|---|---|---|---|---|---|---|
| 79.15–79.50 (1) | 1 | 45,519 | 1811.10 | 150.00 | 2251.55 | |
| 79.15–79.50 (2) | 2 | 56,223 | 2245.90 | 158.25 | 2030.95 | |
| 79.15–79.50 (3) | 3 | 57,253 | 2095.20 | 160.00 | 1820.12 | |
| 59. 42–59.60 (1) | 1 | 52,819 | 1795.30 | 156.75 | 1761.35 | |
| 59.42–59.60 (2) | 2 | 49,996 | 1738.70 | 158.00 | 1773.74 | |
| 41.75–42 (1) | 1 | 51,361 | 1980.20 | 158.00 | 1966.38 | |
| 41.75–42 (2) | 2 | 46,017 | 1738. 00 | 156.25 | 1969.70 | |
| 20.33–20.5 (1) | 1 | 52,651 | 2045.80 | 162.50 | 1873.52 |
Table 3. Размеры и массовые характеристики высушенного образца HFM из керна на разной глубине.
Таблица 3. Размеры и массовые характеристики высушенного образца HFM из керна на разной глубине.
| Имя выборки | Образец | [H] = MM | [M Pre ] = G | [Ø] = мм | [ρ] = KG M −3 | 999141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414149.[Ø] | . |
|---|---|---|---|---|---|---|---|
| 79,15–79,50 (1), сушеный | 1 | 45 427 | 1441,60 | 158,75 | 1603,29 9 0903,29 | 2 | 56,043 | 1782.60 | 159.50 | 1591.93 |
| 79.15–79.50 (3), dried | 3 | 56,584 | 1659.50 | 154.75 | 1559. 30 | ||
| 59.42–59.60 (1), dried | 1 | 52,482 | 1695.70 | 155.75 | 1695.86 | ||
| 59.42–59.60 (2), dried | 2 | 49,970 | 1647.60 | 159.00 | 1660.57 | ||
| 41.75–42 (1), dried | 1 | 50,821 | 1675.60 | 154.75 | 1752.98 | ||
| 41. 75–42 (2), dried | 2 | 45,864 | 1474.10 | 155.50 | 1692.41 | ||
| 20.33–20.5 (1), dried | 1 | 51,002 | 1532.00 | 162.50 | 1448.35 |
Таблица 4. Усредненные плотности до и после сушки; относительное изменение массы влажных образцов.
Таблица 4. Усредненные плотности до и после сушки; относительное изменение массы влажных образцов.
| Sample | State | [ρ avg ] = kg m −3 | [m dry m moist −1 ] = 1 |
|---|---|---|---|
| 79. 15– 79,50 м | moist | 2034 | 79.39% |
| 79.15–79.50 m | dried | 1585 | |
| 59.42–59.60 m | moist | 1768 | 94.61% |
| 59.42–59.60 m | dried | 1678 | |
| 41.75–42.00 m | moist | 1968 | 84.72% |
| 41. 75–42.00 m | dried | 1723 | |
| 20.33–20.50 m | moist | 1874 | 74.89% |
| 20.33–20.50 m | dried | 1448 |
Table 5. Масса образца до (m до ) и после (m после ) дилатометрического эксперимента при комнатной температуре для 4 влажных образцов из керна глубиной 79 м.
Таблица 5. Масса образца до (m до ) и после (m после ) дилатометрического эксперимента при комнатной температуре для 4 влажных образцов из 79м – глубина бурения керна.
| Имя образца | Образец | [M Pre ] = G | [M POST ] = G | [M POST M. 4 4 4 4 4 4 4 4 4 4 4 4 4 4. |
|---|---|---|---|---|
| 79.15–79.50 (1) | 1 | 2458.37 | 2048.65 | 83.33% |
| 79.15–79.50 (2) | 2 | 2380.94 | 1963.42 | 82.46% |
| 79.15–79.50 (3) | 3 | 2315.26 | 1914.58 | 82.69% |
| 79.15–79.50 (4) | 4 | 2979. 51 | 2645.10 | 88.78% |
Примечание издателя: MDPI сохраняет нейтралитет в отношении юрисдикционных претензий в опубликованных картах и институциональной принадлежности. |
© 2022 авторами. Лицензиат MDPI, Базель, Швейцария. Эта статья находится в открытом доступе и распространяется на условиях лицензии Creative Commons Attribution (CC BY) (https://creativecommons.org/licenses/by/4.0/).
Артезианская вода и артезианские скважины
Школа водных наук 6 июня 2018 г.
Фотогалерея подземных вод
Узнайте о подземных водах через фотографии
Дом школы водных наук
- Обзор
- Наука
- Публикации
Артезианская вода практически ничем не отличается от других подземных вод, кроме того факта, что она вытекает на поверхность земли, потому что давление в горных породах под землей выталкивает ее на поверхность. Но естественный поток воды на поверхность — удобный способ использовать ресурсы подземных вод.
• Водная школа HOME • Темы подземных вод •
Артезианская вода и артезианские скважины
Источники/использование: общественное достояние.
Фото: Алан Кресслер, Геологическая служба СШАВозможно, вы слышали рекламу компаний водоснабжения, желающих продать вам «питьевую воду из артезианской скважины». Отличается ли эта вода от другой воды в бутылках, взятой из источников ?
Вода может и не отличается, но она выходит на поверхность земли немного по-другому. Подземные воды в водоносных горизонтах между слоями плохо проницаемой породы, такой как глина или сланец, могут находиться под давлением. Если такой замкнутый водоносный горизонт будет вскрыт , скважина , вода будет подниматься выше кровли водоносного горизонта и даже может вытекать из скважины на поверхность земли. О воде, заключенной таким образом, говорят, что она находится под артезианским давлением, а водоносный горизонт называется артезианским водоносным горизонтом. Слово артезианское происходит от города Артуа во Франции, древнеримского города Артезиум, где в Средние века были пробурены самые известные артезианские скважины. Уровень, до которого будет подниматься вода в наглухо обсаженных скважинах артезианских водоносных горизонтов, называется потенциометрической поверхностью.
Глубокие колодцы, пробуренные в скале так, чтобы они пересекали уровень грунтовых вод и уходили далеко под него, в обычном разговоре часто называют артезианскими колодцами, но это не обязательно правильное использование термина. Такие глубокие колодцы могут быть такими же, как обычные, более мелкие колодцы; Одна только большая глубина не делает их автоматически артезианскими скважинами. Слово «артезианская» при правильном использовании относится к ситуациям, когда вода находится под давлением под слоями относительно непроницаемой породы. На рисунке справа показана артезианская скважина с потенциометрической поверхностью, находящейся чуть выше поверхности земли, но, как показано на рисунке выше, артезианское давление может быть очень сильным!
Пример водоносной системы с артезианскими скважинами
Источники/использование: общественное достояние.
Артезианские скважины могут иногда вытекать на поверхность земли естественным путем из-за подземного давления. На этой диаграмме показана концептуальная система водоносных горизонтов, имеющая как безнапорные, так и замкнутые водоносные горизонты. Как правило, верхний слой системы водоносных горизонтов представляет собой безнапорный водоносный горизонт, над которым нет удерживающего слоя твердого материала. Верхняя высота этого водоносного горизонта называется «уровнем грунтовых вод», ниже которого земля и скала имеют все пространства и пустоты, заполненные водой. Воду из этого водоносного горизонта необходимо откачивать в колодец, чтобы она попала на поверхность земли.
В некоторых местах ниже безнапорных водоносных горизонтов могут существовать напорные водоносные горизонты. Эти замкнутые водоносные горизонты имеют слои твердого материала над и под ними и, таким образом, находятся под давлением веса породы. Как показано на этой диаграмме, чтобы пополнить запасы воды в этих водоносных горизонтах, она просачивается с поверхности на большое расстояние и перемещается несколько горизонтально в замкнутый водоносный горизонт.
Скважины, выходящие из этих ограниченных водоносных горизонтов, называются «артезианскими скважинами». Если высота, на которой находящийся под давлением водоносный горизонт выталкивает воду из колодца, это «пьезометрический уровень». Если этот уровень находится ниже высоты поверхности земли (правая артезианская скважина на схеме), вода не будет выбрасываться из скважины на поверхность земли… скважина называется артезианской. Но если пьезометрический уровень выше, чем высота устья скважины на поверхности земли (левосторонняя артезианская скважина на схеме), вода будет выталкиваться вверх в скважине и выходить на поверхность земли без необходимости в насосе. Такая скважина является проточной артезианской.
Источники/Использование: Некоторое содержимое может иметь ограничения. Посетите СМИ, чтобы узнать подробности.
Вы думаете, что знаете о подземных водах?
Пройдите наш тест “Верно/неверно” для грунтовых вод ,
часть нашего Центра активности .
Источники/использование: общественное достояние.
Хотите узнать больше об артезианской воде и артезианских скважинах? Follow me to the USGS Principal Aquifers of the United States website
Sources and more information
- Ground Water – USGS General Interest Publication
- Что такое подземные воды? – Отчет об открытом файле Геологической службы США 93-643
- Истощение грунтовых вод по всей стране — Информационный бюллетень Геологической службы США 103-03
Ниже приведены научные темы, связанные с артезианскими скважинами и подземными водами.
Ниже представлены публикации, связанные с артезианскими скважинами и подземными водами.
- Обзор
Артезианская вода практически ничем не отличается от других подземных вод, кроме того факта, что она вытекает на поверхность земли, потому что давление в горных породах под землей вынуждает ее всплывать на поверхность. Но естественный поток воды на поверхность — удобный способ использовать ресурсы подземных вод.
• Водная школа HOME • Темы подземных вод •
Артезианская вода и артезианские скважины
Источники/использование: общественное достояние.
Фото: Алан Кресслер, Геологическая служба СШАВозможно, вы слышали рекламу компаний водоснабжения, желающих продать вам «питьевую воду из артезианской скважины». Отличается ли эта вода от другой воды в бутылках, взятой из источников ?
Вода может и не отличается, но она выходит на поверхность земли немного по-другому.
Подземные воды в водоносные горизонты между слоями плохо проницаемой породы, такой как глина или сланец, могут находиться под давлением. Если такой замкнутый водоносный горизонт будет вскрыт скважиной , вода поднимется выше верхней части водоносного горизонта и может даже вытекать из скважины на поверхность земли. О воде, заключенной таким образом, говорят, что она находится под артезианским давлением, а водоносный горизонт называется артезианским водоносным горизонтом. Слово артезианское происходит от города Артуа во Франции, древнеримского города Артезиум, где в Средние века были пробурены самые известные артезианские скважины. Уровень, до которого будет подниматься вода в наглухо обсаженных скважинах артезианских водоносных горизонтов, называется потенциометрической поверхностью.Глубокие колодцы, пробуренные в скале так, чтобы они пересекали уровень грунтовых вод и уходили далеко под него, в обычном разговоре часто называют артезианскими колодцами, но это не обязательно правильное использование термина.
Такие глубокие колодцы могут быть такими же, как обычные, более мелкие колодцы; Одна только большая глубина не делает их автоматически артезианскими скважинами. Слово «артезианская» при правильном использовании относится к ситуациям, когда вода находится под давлением под слоями относительно непроницаемой породы. На рисунке справа показана артезианская скважина с потенциометрической поверхностью, находящейся чуть выше поверхности земли, но, как показано на рисунке выше, артезианское давление может быть очень сильным!Пример водоносной системы с артезианскими скважинами
Источники/использование: общественное достояние.
Артезианские скважины могут иногда вытекать на поверхность земли естественным путем из-за подземного давления.На этой диаграмме показана концептуальная система водоносных горизонтов, имеющая как безнапорные, так и замкнутые водоносные горизонты. Как правило, верхний слой системы водоносных горизонтов представляет собой безнапорный водоносный горизонт, над которым нет удерживающего слоя твердого материала.
Верхняя высота этого водоносного горизонта называется «уровнем грунтовых вод», ниже которого земля и скала имеют все пространства и пустоты, заполненные водой. Воду из этого водоносного горизонта необходимо откачивать в колодец, чтобы она попала на поверхность земли.В некоторых местах ниже безнапорных водоносных горизонтов могут существовать напорные водоносные горизонты. Эти замкнутые водоносные горизонты имеют слои твердого материала над и под ними и, таким образом, находятся под давлением веса породы. Как показано на этой диаграмме, чтобы пополнить запасы воды в этих водоносных горизонтах, она просачивается с поверхности на большое расстояние и перемещается несколько горизонтально в замкнутый водоносный горизонт.
Скважины, выходящие из этих ограниченных водоносных горизонтов, называются «артезианскими скважинами». Если высота, на которой находящийся под давлением водоносный горизонт выталкивает воду из колодца, это «пьезометрический уровень». Если этот уровень находится ниже высоты поверхности земли (правая артезианская скважина на схеме), вода не будет выбрасываться из скважины на поверхность земли.
.. скважина называется артезианской. Но если пьезометрический уровень выше, чем высота устья скважины на поверхности земли (левосторонняя артезианская скважина на схеме), вода будет выталкиваться вверх в скважине и выходить на поверхность земли без необходимости в насосе. Такая скважина является проточной артезианской.Источники/Использование: Некоторое содержимое может иметь ограничения. Посетите СМИ, чтобы узнать подробности.
Вы думаете, что знаете о подземных водах?
Пройдите наш тест “Верно/неверно” для грунтовых вод ,
часть нашего Центра активности .Источники/использование: общественное достояние.
Хотите узнать больше об артезианской воде и артезианских скважинах? Follow me to the USGS Principal Aquifers of the United States website
Sources and more information
- Ground Water – USGS General Interest Publication
- Что такое подземные воды? – Отчет об открытом файле Геологической службы США 93-643
- Истощение грунтовых вод по всей стране — Информационный бюллетень Геологической службы США 103-03
- Наука
Ниже приведены научные темы, связанные с артезианскими скважинами и подземными водами.
- Публикации
Ниже представлены публикации, связанные с артезианскими скважинами и подземными водами.
Фаза 2 Экологической оценки объекта (Этап II ESA) » Geo Forward
Экологическая оценка Этапа 2 или Экологический отчет Этапа II представляет собой научный тест, в ходе которого геологи бурят и берут пробы почвы, почвенных паров и грунтовых вод для проверки на загрязнение. . Оценка окружающей среды на этапе II является частью комплексной экологической экспертизы и проводится при наличии узнаваемых экологических условий (REC). Таким образом, ESA первого этапа является обязательным условием. Экологическая фаза II также соответствует стандартам ASTM под ответственным руководством профессионального геолога. Обновлено 5 августа 2022 г.
Фаза II Комплексная проверка окружающей среды и недвижимости
Процесс комплексной проверки окружающей среды помогает всем сторонам в сделке с коммерческой недвижимостью определить и раскрыть экологические риски и обязательства. Первоначальные элементы задачи обычно представляют собой ограниченные отчеты о должной осмотрительности, такие как настольные отчеты или обзоры транзакций. В качестве альтернативы, некоторые специалисты по охране окружающей среды просят все стороны заполнить анкеты ESA и формы запроса пользовательских данных. ESA первого этапа — это более комплексные варианты ESA, которые подкреплены стандартами ASTM и нормативными рекомендациями.
Не все ESA Этапа 1 рекомендуют Экологическую оценку Этапа 2. Однако при выявлении признанного экологического состояния (REC) или любой другой экологической проблемы или условия может возникнуть необходимость во втором этапе. Без действительной ЭСО Фазы 1 исследование недр не может носить название «Экологическая оценка участка 2 Фазы». В противном случае это просто «ограниченное исследование недр».
Бурение для отбора проб грунта во время экологического исследования фазы II
Очистка от загрязнения и восстановление
Иногда на участке может иметь место значительное загрязнение почвы и грунтовых вод. Если да, то такое загрязнение обычно выявляется в ходе Фазы II экологического расследования. И если очевидное загрязнение существует на достаточно высоком уровне, экологические выводы Этапа 2 могут потребовать принятия мер по исправлению положения и очистке. В таком случае восстановление, вероятно, станет следующим этапом действий.
Дополнительные испытания на загрязнение почвы и мероприятия по восстановлению выходят за рамки процесса экологической оценки Этапа 2. Фактически, эти процессы обычно начинаются после приобретения, и после того, как ответственные стороны сообщают о результатах комплексной проверки в местный отдел здравоохранения. После этого консультант по экологии готовит план корректирующих действий. И после утверждения плана начинаются работы по ликвидации загрязнения.
Рекомендации по плану управления почвой
Часто во время Фазы 2 экологических исследований становится очевидным существующее состояние загрязнения почвы. В результате геологи могут рекомендовать ремонтные работы после определения латеральной и вертикальной протяженности. В таком случае в отчете об оценке окружающей среды Этапа II, скорее всего, будет рекомендован План управления почвами. Этот план является отдельным документом от Отчета об экологической оценке Этапа 2 и служит руководством для законных и эффективных раскопок и замены загрязнений. Точно так же этот документ применяется к проектам по удалению подземных резервуаров и мероприятиям по выравниванию.
Задача ESA Этапа 2
В конечном счете, цель Экологической оценки Этапа 2 состоит в том, чтобы определить, существует ли серьезная проблема загрязнения или проблемы со здоровьем на объекте. Однако экологический этап II имеет ограниченный объем работ. Чтобы уточнить, Фаза II экологического расследования предназначена только для проверки того, существует ли загрязнение или нет. Он не определяет латеральную и вертикальную протяженность загрязнения. Поэтому, если загрязнение очевидно, Экологическое исследование Этапа 2 вряд ли будет содержать достаточно данных для плана восстановительных действий или оценки очистки. На самом деле, правильная оценка восстановительных работ требует знания полного масштаба подповерхностного загрязнения. В результате после большинства отчетов об оценке фазы II необходимо проводить дополнительные испытания на загрязнение.
Ключевые компоненты экологической оценки объекта на этапе 2
Этап II экологической оценки объекта состоит из множества этапов и компонентов. И каждый проект отличается из-за различных характеристик сайта. Каждый проект начинается с тщательного изучения истории землепользования и геологических условий, а также данных ЭСА первого этапа. Затем необходимо подготовить план охраны труда и техники безопасности (HASP) для проекта, соответствующий требованиям OSHA. Экологический HASP Этапа 2 должен обобщать все возможные опасности, связанные с полевыми работами, а также опасные химические вещества на объекте. Процесс полевых работ включает бурение и отбор проб почвы и почвенного газа. Иногда, но не всегда, необходим отбор проб подземных вод и воздуха внутри помещений для анализа проникновения паров. А после полевых работ образцы проходят химический анализ в лаборатории. Впоследствии ученые изучают лабораторные данные и запускают сложные модели проникновения паров и риска для здоровья человека. Обнаружения в рамках Экологической оценки фазы II также сравниваются со стандартами регулирующих органов и уровнями проверки.
Экологический объем Этапа 2
В целом, Экологическая оценка объекта на Этапе 2 должна соответствовать стандартам ASTM 1903 и процедурам регулирующего органа. Это включает в себя разрешения и рекомендации по охране труда и технике безопасности от местных, государственных и федеральных природоохранных агентств. Изменяющиеся условия площадки и экологические проблемы приводят к разным объемам работ. Таким образом, нет двух одинаковых свойств, и не может быть «стандартного шаблона» для объемов работ по оценке воздействия на окружающую среду на этапе 2. Например, глубина бурения, отбор проб среды и химический анализ для оценки этапа 2 заправочной станции, вероятно, будут отличаться от экологической оценки этапа II химической чистки. На самом деле, количество мест отбора проб, глубина бурения и аналитические критерии — это лишь некоторые из аспектов, которые кардинально различаются. Другие различия существуют в методологиях полевых исследований, отчетных значениях, расчетах для оценки рисков и общей стратегии.
Каковы основные этапы экологической оценки площадки II этапа?
Из многих шагов и критериев, необходимых для завершения Фазы 2 экологического расследования, следующий список включает основные шаги.
Этап 1. Выполнение всестороннего обзора данных по конкретному объекту и разработка надлежащего объема исследования
Геологи и инженеры должны подготовить совершенно новые объемы работ для каждого этапа 2 экологической оценки объекта. Параметры лабораторных испытаний также зависят от конкретного участка и землепользования. Например, химический анализ образцов почвы с места загрязнения бензоколонки отличается от анализа с места загрязнения химчистки. Точно так же количество мест бурения, типы образцов для сбора и типы используемых буровых установок различаются от места к месту. Кроме того, местные правила и стандарты играют роль в объеме работ. Например, у Регионального совета по контролю качества воды Сан-Франциско стандарты загрязнения отличаются от стандартов Регионального совета по контролю качества воды Лос-Анджелеса или Техасской комиссии по качеству окружающей среды. В результате методы и оборудование для отбора проб также различаются в зависимости от юрисдикции.
Этап 2. Получение всех необходимых разрешений для экологических работ Этапа 2
Разрешения на бурение экологических скважин являются общим предварительным условием для проведения экологических полевых работ Этапа 2. Например, для большинства проектов в округах Лос-Анджелес и Аламеда требуется разрешение на скважину и бурение. Заявка на получение разрешения на бурение может увеличить стоимость и сроки выполнения экологического отчета Фазы II. На самом деле, некоторым агентствам может потребоваться до десяти (10) рабочих дней для обработки разрешений на бурение. Тем не менее, это обязательное условие процесса выездной работы, и нарушения могут привести к штрафам и дисциплинарным взысканиям. Наконец, большинство разрешений на бурение требуют закрытия по завершении работ. Для этого большинству агентств требуется заключительный отчет, в котором раскрываются методы и результаты проекта тестирования на загрязнение. Агентства требуют этого, чтобы убедиться, что все полевые работы соблюдаются действующими законами и правилами по охране окружающей среды и что в водоносных горизонтах не происходит перекрестного загрязнения.
Этап 3 – Координация и выполнение полевых работ по оценке воздействия на окружающую среду на этапе II
Задачи полевых работ в рамках экологического проекта на этапе 2 должны быть тщательно спланированы и управляться. Процессы включают в себя множество шагов, которые очень важны для результата. Успех полевой работы по охране окружающей среды на этапе 2 в значительной степени зависит от эффективного управления и акцента на сроках, бюджетах и результатах. Основные задачи включают в себя предварительный обход участка, разметку инженерных коммуникаций, геофизическую съемку, бурение и отбор проб. После этого скважины должны пройти надлежащие процедуры ликвидации в соответствии с критериями экологического разрешения на бурение. Кроме того, полевой геолог готовит карту объекта в масштабе, а также примечания к проекту и фотографии. И каждый из этих шагов имеет свой набор критериев и сложностей, которые варьируются от сайта к сайту. Вскоре после этого специалисты-экологи приступают к лабораторному анализу, оценке рисков и процессу отчетности.
Все полевые работы, а также другие аспекты второй фазы экологической оценки требуют наблюдения со стороны профессионального геолога старшего уровня, имеющего государственную сертификацию. Стандартная полевая работа Этапа 2 по оценке состояния окружающей среды занимает от одного до двух полных дней. Кроме того, могут потребоваться дополнительные выезды на объект для удаления опасных отходов, таких как обрезки почвы или продувка грунтовых вод.
Охрана труда и техника безопасности
Охрана труда и техника безопасности – важная составляющая области инженерной защиты окружающей среды. Бурильщики и геологи сталкиваются с многочисленными угрозами безопасности на стройплощадке. Например, тяжелые буровые установки с точками защемления, открытые скважины и токсичные химические вещества в пробах — все это проблемы здоровья и безопасности в экологических проектах Фазы 2. Таким образом, перед началом полевых работ весь полевой персонал должен ознакомиться с планами охраны труда и техники безопасности для конкретных площадок. Эта программа безопасности предназначена для предотвращения травм на работе. Кроме того, это помогает поддерживать проект в соответствии с трудовым законодательством и правилами OSHA.
Геофизическая съемка и расчистка инженерных сетей
Некоторые экологические оценки участков Этапа II также требуют проведения геофизических исследований для определения протяженности подземных резервуаров для хранения, инженерных коммуникаций и других подземных аномалий. Перед отбором проб проводится геофизическая съемка. И он применяет электромагнитные и георадарные технологии для исследования недр. Геологи изучают данные геофизических исследований перед бурением, чтобы определить объем работ по оценке окружающей среды второго этапа. Данные и результаты контролируют количество, частоту, местонахождение и глубину отбора образцов ESA Фазы 2.
Геофизическая съемка Геофизический радар на этапе 2 оценки состояния окружающей среды
Бурение и отбор проб
Под наблюдением профессионального геолога бурильщики стратегически продвигают многочисленные скважины на участке. Современное буровое оборудование (например, буровые установки с прямым или полым шнеком) позволяет собирать отдельные пробы грунта и грунтовых вод. Кроме того, бурильщики могут конструировать зонды почвенного газа в скважинах. Эти устройства предоставляют геологам и химикам устройство для отбора проб почвенного пара, которое собирает газ с определенных глубин под землей. В настоящее время отбор проб почвенного газа является предпочтительной средой для испытаний ESA Фазы II.
Оценка окружающей среды на участке 2, бурение методом Direct-Push
Карты участка и журналы бурения Информативные карты участка и журналы бурения грунта являются обязательным требованием процесса ЭСА Этапа 2. Как минимум, эти цифры документируют местоположение, глубину и цель каждого образца. Кроме того, эти рисунки демонстрируют интервалы отбора проб, среды отбора проб и методологию полевых работ. Карты участка выполнены в масштабе, а процедуры регистрации почвы соответствуют Единой системе классификации почв (USCS). И эти части оценки также выполняются в полевых условиях профессиональным геологом.
Шаг 4. Объединение всех результатов и данных и выполнение оценки технических рисков
Геологи тщательно изучают данные проекта по завершении полевых работ. Консолидация данных начинается с представления лабораторных результатов и объема работ в виде таблиц и текстовых разделов отчета. Хотя оценка требует большего анализа, помимо необработанных данных. Например, если в образцах подповерхностного слоя обнаружены химические вещества, должно быть проведено сравнение с уровнями экологического скрининга Этапа 2. Более того, геологи используют сложную модель интрузии паров, чтобы определить наличие опасности миграции токсичных паров. Для этого в модель необходимо ввести результаты лабораторного анализа для конкретного объекта, а также геологические и структурные инженерные значения. В конечном итоге результаты помогают геологам подготовить окончательные выводы и рекомендации.
Данные и анализ
После полевых работ образцы подвергаются лабораторному анализу химиками. Все лабораторные методы соответствуют стандартам методов EPA и ASTM. Используя эти данные, геологи и инженеры запускают модели оценки рисков и проводят исследования проникновения токсичных паров. Модели риска для здоровья человека дополнительно включают в себя различные функции для недвижимости с жилым и коммерческим землепользованием. В заключение, модели риска оценивают, есть ли потенциальная угроза здоровью находящихся на объекте людей. Точно так же токсикологи готовят модели качества воздуха в помещении и риска вдыхания. С помощью этих и других методов оценка окружающей среды на этапе 2 позволяет получить надежные выводы и рекомендации для пользователей отчета.
Уровни проверки
Кроме того, ученые также сравнивают обнаружение загрязняющих веществ с уровнями проверки, установленными правительством. В общем, уровни проверки не являются юридически обязательными стандартами. Наоборот, они являются важным руководством для определения наличия потенциальных рисков. Уровни скрининга также дают некоторую ясность в отношении того, может ли загрязнение требовать дальнейшей оценки или нет. Существует множество уровней экологической проверки, опубликованных различными агентствами по охране окружающей среды. Применимость каждой публикации может варьироваться в зависимости от юрисдикции. Более того, программы непрерывных исследований, проводимые по заказу агентств по охране окружающей среды, продвигаются вперед с течением времени. Таким образом, уровни скрининга и их применение периодически меняются. В некоторых случаях значительное превышение уровней проверки на этапе II экологической оценки участка может потребовать сообщения властям о результатах комплексного экологического расследования.
Этап 5. Проверка всех данных и расчетов для подтверждения достоверности выводов и рекомендаций
По завершении расследования все методологии, результаты и выводы включаются в окончательный отчет об оценке состояния окружающей среды на этапе 2. Заключительные отчеты также должны включать информативные таблицы данных и рисунки, обобщающие объем оценки. Наконец, в соответствии со стандартной практикой экологического проектирования и геологии, а также руководящими принципами ASTM и EPA, предоставляются рекомендации.
Этап 6. Подготовьте окончательный отчет с печатью и сертификатом профессионального геолога
Окончательный отчет об оценке состояния окружающей среды на этапе II должен включать краткое описание объекта, а также геологические предпосылки. Кроме того, отчет демонстрирует каждый курс действий, относящийся к общей цели, методам и результатам. Кроме того, в отчете представлены выводы и рекомендации для сайта, основанные на результатах и действующих отраслевых стандартах. Наконец, сертификация профессионального геолога является обязательной для того, чтобы экологический отчет Этапа 2 был действительным.
Фаза 2 Экологическая оценка объекта Срок годности
Фаза 2 Экологические отчеты могут устареть со временем. Особенно, если свойство продолжает использовать узнаваемые условия окружающей среды после даты тестирования. Например, подземный резервуар для хранения на заправочной станции может начать протекать спустя годы после фазы II экологического исследования недр. В таком случае эта фаза 2 ESA больше не является репрезентативной для автозаправочной станции. Различные агентства имеют различную политику срока годности для отчетов ESA фазы II. Таким образом, консультация с профессиональным геологом или инженером всегда является рекомендацией.
Остерегайтесь недорогих экологических оценок участка II
Неточные и нерепрезентативные результаты экологической оценки участка 2 обычно являются отражением подозрительно низкой цены. Недавние тематические исследования показали, что покупатели с подозрительно низкими ценами снижают цены исключительно для того, чтобы привлечь внимание потребителей с ограниченным бюджетом. Однако потребитель не знает, что объем работ также обычно сокращается ниже отраслевых стандартов, чтобы сохранить прибыль. Этот сценарий делает Экологическую оценку Этапа 2 практически неэффективной. Например, недорогие контракты предусматривают меньшую глубину бурения, меньшее количество точек бурения и отсутствие геофизических исследований. Это равносильно меньшему количеству отбора проб в нужных областях и почти полному лабораторному анализу. Такие сокращения могут иметь значение в тысячи долларов. Хотя, следовательно, сильное загрязнение и подземные аномалии также могут быть пропущены из-за пропусков.
Обеспечение качества
Не менее важным для надлежащего объема работ является надлежащее качество работы. Обычно недорогая ЭСО Фазы 2 также отражает низкое качество обслуживания. Например, пределы обнаружения метода лабораторного оборудования могут не соответствовать минимальным значащим цифрам стандартов регулирующего органа. В результате может существовать значительное загрязнение, но не будет никаких обнаружений, чтобы отразить это в отчете об оценке окружающей среды Этапа II. Такие результаты приводят к ошибочным выводам и рекомендациям и вводящей в заблуждение информации.
Письмо о достоверности экологических отчетов второго этапа
Письмо о подтверждении экологической оценки объекта на этапе 2 позволяет другим сторонам, таким как финансисты или инвестиционные группы, на законных основаниях полагаться на этот документ. В частности, технические выводы и выводы. Это должно произойти в течение срока действия действительного Отчета об оценке окружающей среды Этапа II. Как правило, это письмо применяется к предшествующему ЭСО Фазы 1, а также к ЭСО Фазы 2. Рекомендательное письмо не служит обновлением или модификацией технического отчета. Стоимость письма о подтверждении экологических исследований недр Этапа 2 обычно составляет 10% от стоимости всего проекта.
Экологическое исследование, фаза 2, бурение
Запросить консультацию: (888) 930-6604
Geo Forward является ведущим поставщиком экологических отчетов для фазы 2. Для получения дополнительной информации позвоните по телефону (888) 930-6604, чтобы поговорить с профессиональным инженером или геологом. Кроме того, консультация может быть организована с использованием Анкеты предварительной консультации Geo Forward. Это быстро, легко, и информация НЕ передается и не продается.
Источники информации:
Американское общество испытаний и материалов — E1903 Стандартная практика для этапа 2 оценки окружающей среды
Институт правовой информации Корнельского юридического факультета – CERCLA
Департамент по контролю за токсичными веществами – Руководство по проникновению паров
Агентство по охране окружающей среды США – Интрузия паров
Межгосударственный совет по технологиям и регулированию – Интрузия паров Документы
Шесть шагов к успешному засеву
Рекомендации для больших площадей (более 1000 квадратных футов):
- Время укоренения из семян: 3-5 лет
- Для достижения наилучших результатов проконсультируйтесь с местным производителем растений, прежде чем выбирать виды растений для посадки.
Шаг 1: Выберите участок
Местные растения будут повреждены заносом гербицидов, поэтому убедитесь, что в этом месте не будет заноса. Растениям прерий требуется не менее шести часов полного солнечного света в день, и растения не будут хорошо себя чувствовать на склоне холма, обращенном к северу. Местные растения могут приживаться и процветать на территориях, соответствующих этим требованиям, и к ним можно получить доступ для обслуживания. Если вы планируете использовать огонь для управления родными насаждениями, не сажайте рядом с хвойными деревьями и предусмотрите в дизайне противопожарные разрывы.
Шаг 2: Подготовьте участок
Удалите существующие растения, используя один или несколько из следующих способов:
- Примените гербицид. Глифосат можно вносить с интервалом в 6-8 недель и за 1 неделю до посева.
- Сжечь. Кустарниковые участки с соответствующими противопожарными полосами можно очистить путем сжигания.
- Культивировать. Идеально подходит для больших площадей, в местах, которые нельзя сжигать, и для тех, кто не хочет использовать гербициды.
- Задушить. Это хорошо работает на участках площадью менее 1000 кв. футов
Не пренебрегайте этим шагом , иначе у посадки будет мало шансов на успех. Идеальное время подготовки будет варьироваться от нескольких недель до 1-2 лет в зависимости от предыдущего использования земли.
Шаг 3. Проанализируйте свой участок
Определите тип почвы (песок, ил, глина, навоз), дренаж, влажность, уклон и количество солнечного света. Возьмите образец почвы и проверьте его на pH и органическое вещество. Ни засушливая, неплодородная почва, ни плотная влажная глинистая почва не подходят для многих видов полевых цветов.
Посев наиболее успешен весной (с середины мая до середины июня) или поздней осенью (с середины октября по ноябрь). Подсев и посев на участки с отмершей растительностью наиболее успешны зимой, когда нет снежного покрова (с ноября по февраль).
Шаг 4:
Выберите подходящий p вид растений для вашего участкаИмея информацию о своем участке, вы можете выбрать виды растений, которые могут хорошо прижиться в местных условиях. Выбирайте виды полевых цветов/трав для постоянной посадки, которые являются многолетними, произрастающими в Мичигане и выращенными как можно ближе к вашему региону для лучшей приспособляемости. Выберите различные растения, которые будут цвести в течение всего вегетационного периода. Если у вас есть участок с высокой эрозией, вам может потребоваться посеять покровную культуру для быстрого покрытия.
Этап 5:
P подготовьте семенное ложе, посейте и заделайте семена в почву Подготовьте семенное ложе путем сгребания, культивации или сжигания так, чтобы было видно около 50 процентов поверхности почвы. Удаление всей отмершей растительности не требуется. Разрыхлите (разрыхлите или перемешайте) поверхность почвы граблями, тростником или тщательно контролируемым культиватором на глубину один дюйм. Старайтесь не вскапывать новую почву, так как это выведет на поверхность новые семена сорняков. Прикатывайте перед посевом, чтобы уплотнить семенное ложе. Стандартные сеялки для семян сельскохозяйственных культур не будут эффективны при посеве, потому что семена сильно различаются по размеру и форме, от менее 1/16 дюйма до 1/4 дюйма в длину.
Вы можете использовать любой из следующих методов в зависимости от области посева, имеющегося у вас оборудования и желаемого результата. Каждый из них имеет уникальные преимущества и недостатки.
- Вручную. Такой носитель, как влажные опилки или вермикулит, увеличивает ровность. Вихревая сеялка с ручным приводом.
- Сеялка механическая. Либо сеялка, либо сеялка; рядовые сеялки можно приспособить для беспахотного посева в мертвую растительность, для капельных сеялок требуется обработанная почва.
Перекрестите семенное ложе несколько раз, чтобы равномерно распределить семена. Семена можно высаживать в виде однородной смеси или выбирать несколько видов для посева по отдельности. Посейте смесь полевых цветов и трав по всему участку.
Контакт семян с почвой жизненно важен для хорошего прорастания и выживания семян. Внесите семена, слегка сгребая их граблями или проходя по площади тростником. Семена должны быть засыпаны не глубже собственного диаметра. Оголенную эрозионную почву следует мульчировать овсяной соломой так, чтобы оставалось видно 50% почвы. Последним важным шагом является прикатывание с помощью катка для газонов или почвоуплотнителя или утрамбовка небольших участков граблями или ногой.
Этап 6: Уход
Уход в первый годПолив не обязателен, но ускорит прорастание и укоренение при весеннем посеве. Однако после начала полива почву необходимо постоянно поддерживать во влажном состоянии, пока сеянцы не приживутся.
Во второй сезон скашивание на высоте 6-12 дюймов может потребоваться 1-2 раза, в зависимости от плотности сорняков. Сорняки могут быть проблемой в первый год. Режим скашивания в течение по крайней мере одного года после посадки помогает контролировать однолетние сорняки. Обрежьте посадку до 4-6 дюймов всякий раз, когда рост достигает 10-12 дюймов в течение первого вегетационного периода. Струнный триммер можно использовать на пересеченной местности или если косилку нельзя установить достаточно высоко. Планируйте косить от двух до четырех раз в первый сезон.
Начиная с третьего года, всю посадку можно скосить поздней осенью или ранней весной. Если расположение участка позволяет, сжигание каждые три года в марте или начале апреля поможет сохранить луговые насаждения. Не сжигайте первые два года, так как нежные саженцы могут быть повреждены. Обязательно получите разрешение на сжигание или обратитесь к профессионалу. Долгосрочное управление посадкой также начинается на второй год с выдергивания сорняков, обрезки или точечного опрыскивания гербицидами.
Для получения дополнительной информации перейдите по следующим ссылкам: Native Connections, Мичиганская ферма диких цветов и Питомник прерий. Когда полевые цветы хорошо приживаются (3-5 лет), они представляют собой территорию с относительно низкими эксплуатационными расходами и высокими эстетическими и экологическими качествами.
- Создайте свой собственный родной сад
- Создание укорененного растительного материала
5 Выветривание, эрозия и осадочные породы – введение в геологию
Свет освещает осадочные породы пика Нотч в горах Хаус в западной части Юты. одни из лучших кембрийских окаменелостей в Юте. Пик Нотч содержит один из самых больших вертикальных обрывов в Северной Америке на высоте более 2000 футов.ОСНОВНЫЕ ПОНЯТИЯ
К концу этой главы учащиеся смогут:
- Описывать, как вода является неотъемлемой частью всех осадочных пород
- Объясните, как химическое и механическое выветривание превращает коренные породы в отложения
- Различают две основные категории осадочных пород: обломочные породы, образованные из кусков выветрелых коренных пород; и химическая порода, которая осаждается из раствора органическими или неорганическими средствами
- Объяснить важность осадочных структур и анализа условий осадконакопления, а также то, как они дают представление об истории Земли
Осадочные породы и процессы, которые их создают, включая выветривание, эрозию и литификацию, являются неотъемлемой частью понимания наук о Земле. Это связано с тем, что большая часть поверхности Земли состоит из осадочных пород и их общего предшественника, отложений. Несмотря на то, что осадочные породы могут образовываться совершенно по-разному, их происхождение и создание имеют одну общую черту — воду.
5.1 Уникальные свойства воды
Вода играет роль в формировании большинства осадочных пород. Это один из основных агентов, участвующих в создании минералов в химических осадочных породах. Он также является агентом выветривания и эрозии, образуя зерна, которые становятся обломочными осадочными породами. Несколько особых свойств делают воду особенно уникальным веществом и неотъемлемой частью образования отложений и осадочных пород.
Молекула воды состоит из двух атомов водорода, ковалентно связанных с одним атомом кислорода, образующих особую и важную геометрию. Два атома водорода разделены углом около 105 градусов, и оба расположены по одну сторону от атома кислорода. Такое расположение атомов с положительно заряженным водородом с одной стороны и отрицательно заряженным кислородом с другой придает молекуле воды свойство, называемое 9. 0337 полярность . Похожая на батарею или магнит, положительно-отрицательная архитектура молекулы приводит к целому набору уникальных свойств.
Полярность позволяет молекулам воды прилипать к другим веществам. Это называется адгезией . Вода также притягивается к себе, свойство, называемое сцеплением , которое приводит к наиболее распространенной форме воды в воздухе — капле. Сцепление отвечает за создание поверхностного натяжения, которое различные насекомые используют для ходьбы по воде, распределяя свой вес по поверхности.
Тот факт, что вода притягивается к самой себе, приводит к еще одному важному свойству, чрезвычайно редкому в мире природы — жидкая форма более плотная, чем твердая. Полярность воды создает особый тип слабой связи, называемой водородными связями . Водородные связи позволяют молекулам жидкой воды располагаться близко друг к другу. Вода имеет наибольшую плотность при температуре 4 °C и менее плотна при температуре выше и ниже этой температуры. Когда вода затвердевает в лед, молекулы должны раздвигаться, чтобы вписаться в кристаллическую решетку, в результате чего вода расширяется и становится менее плотной при замерзании. Из-за этого лед плавает, а вода при 4 o C тонет, что удерживает океаны в жидком состоянии и предотвращает их замерзание снизу вверх. Это уникальное свойство воды делает Землю, водную планету, пригодной для жизни.
Что еще более важно для поддержания жизни, так это то, что вода остается жидкой в очень широком диапазоне температур, что также является результатом когезии. Водородная связь позволяет жидкой воде поглощать большое количество энергии, прежде чем превратиться в пар или газ. Широкий диапазон, в котором вода остается жидкостью, от 0°C до 100°C (32°F-212°F), редко проявляется в других веществах. Без этой высокой точки кипения жидкая вода, какой мы ее знаем, была бы ограничена узкими температурными зонами на Земле, вместо этого вода находится от полюса до полюса. Кроме того, вода является единственным веществом, которое существует во всех трех фазах: твердой, жидкой и газообразной в поверхностных средах Земли.
Вода является универсальным растворителем , что означает, что она растворяет больше веществ, чем любая другая обычно встречающаяся в природе жидкость. Молекулы воды используют полярность и водородные связи, чтобы оторвать ионы от кристаллической решетки. Вода — такой мощный растворитель, что она может растворить даже самые прочные камни и минералы при достаточном количестве времени.
5.1 Я понял?
Используйте этот тест, чтобы проверить свое понимание этого раздела. Нажмите непосредственно на кнопку ответа, а не на панель ответов.
1 / 3
1. Какое из перечисленных свойств воды делает ее «универсальным растворителем»?
1. Прозрачность
2. Адгезия
3. Удельная теплоемкость
4. Полярность
5. Когезия
2 / 3
37 по отношению к молекулам воды?
1. Растворяется лучше, чем обычная вода
2. Положительная и отрицательная сторона
3. Больше ближе к экватору
4. Найдено больше к полюсам
5. Более чистая, чем обычная вода
3 / 3
3. Какое свойство воды заставляет ее образовывать капли во время дождя?
1. Адгезия
2. Полярность
3. Удельный гравитация
4. Сплочность
5. Гидродные связи
Ваша оценка –
5.2. составляет внешнюю кору Земли. Выветривание — это процесс, при котором коренная порода превращается в более мелкие частицы, называемые
осадок . Механическое выветривание включает расширение под давлением, морозное расклинивание, расклинивание корней и расширение солей. Химическое выветривание включает угольную кислоту и гидролиз, растворение и окисление. Эрозия представляет собой механический процесс, обычно вызываемый водой, ветром, силой тяжести или льдом, который переносит отложения (и почву) с места выветривания. Жидкая вода является основным агентом эрозии. Процессы гравитации и потери массы (см. главу 10, Потеря массы) перемещают камни и отложения в новые места. Гравитация и лед в виде ледников (см. главу 14 «Ледники») перемещают крупные обломки горных пород, а также мелкие отложения.
Стойкость к эрозии важна для создания отличительных геологических особенностей. Это хорошо видно на скалах Гранд-Каньона. Скалы сделаны из камня, оставшегося стоять после выветривания и эрозии менее стойких материалов. Скалы с разным уровнем устойчивости к эрозии также создают уникальные особенности, называемые худу, в национальном парке Брайс-Каньон и государственном парке Гоблин-Вэлли в Юте.
5.2.1 Механическое выветривание Механическое выветривание физически разбивает коренную породу на более мелкие части. Обычными агентами механического выветривания являются давление, температура, цикл замерзания/оттаивания воды, деятельность растений или животных и испарение солей.
Расширение под давлением
Внешний слой этого гранита растрескивается и разрушается, что известно как отслоениеКоренная порода, погребенная глубоко под землей, находится под высоким давлением и температурой. Когда поднятие и эрозия выносят коренные породы на поверхность, их температура падает медленно, а давление падает сразу. Внезапное падение давления заставляет породу быстро расширяться и трескаться; это называется расширением под давлением. Профнастил или отслаивание — это когда поверхность породы отслаивается слоями. Сфероидальное выветривание — это тип отслоения, при котором образуются округлые элементы и возникает, когда химическое выветривание перемещается вдоль трещин в коренных породах.
Морозное расклинивание
Процесс ледяного расклинивания Морозное расклинивание , также называемое ледяным расклиниванием, использует силу расширяющегося льда для разрушения камней. Вода проникает в различные трещины, пустоты и щели. Когда вода замерзает, она с большой силой расширяется, используя любые слабости. Когда лед тает, жидкая вода продвигается дальше в расширенные пространства. Повторяющиеся циклы замерзания и таяния в конечном итоге разрывают скалы на части. Циклы могут происходить ежедневно, когда колебания температуры между днем и ночью переходят от замерзания к таянию.
Расклинивание корней
Корни этого дерева демонстрируют разрушительную силу расклинивания корней. Хотя это изображение представляет собой искусственный камень (асфальт), оно работает и на обычном камне. Подобно морозному расклиниванию, расклинивание корней происходит, когда корни растений вгрызаются в трещины, разрывая коренную породу по мере роста. Иногда эти корни могут окаменеть. Rhizolith — термин для этих корней, сохранившийся в каменной летописи. Туннельные организмы, такие как дождевые черви, термиты и муравьи, являются биологическими агентами, которые вызывают выветривание, подобное расклиниванию корней.
Соляное расширение
Тафони из Солт-Пойнт, Калифорния.Расширение солей, которое работает аналогично морозному расклиниванию, происходит в районах с высокой испаряемостью или в условиях, близких к морским. Испарение заставляет соли выпадать в осадок из раствора, расти и расширяться в трещины в горных породах. Расширение солей является одной из причин tafoni , ряда отверстий в скале. Тафонис, трещины и отверстия являются слабыми местами, которые становятся восприимчивыми к повышенному атмосферному воздействию. Еще одно явление, происходящее при испарении соленой воды, может оставить после себя квадратный отпечаток, сохраняющийся в мягком осадке, называемый 93)=64×1=64. Отношение площади поверхности к объему (SA:V), которое связано с количеством материала, доступного для реакций, также меняется для каждого из них. Слева 96/64=0,75 или 3:2. В центре соотношение SA/V равно 192/64=1,5, или 3:1. Справа SA:V — 384/64=6, или 6:1.
Химическое выветривание — преобладающий процесс выветривания в теплой и влажной среде. Это происходит, когда вода, кислород и другие реагенты химически разлагают минеральные компоненты коренных пород и превращают их в водорастворимые ионы, которые затем могут переноситься водой. Более высокие температуры ускоряют скорость химического выветривания.
Химическое и механическое выветривание работают рука об руку с помощью фундаментальной концепции, называемой отношением площади поверхности к объему. Химическое выветривание происходит только на поверхности скал, потому что вода и реагенты не могут проникнуть в твердую породу. Механическое выветривание проникает в коренные породы, разбивая крупные породы на более мелкие части и создавая новые поверхности горных пород. Это подвергает большую площадь поверхности химическому выветриванию, усиливая его воздействие. Другими словами, чем выше отношение площади поверхности к объему, тем выше скорость общего выветривания.
Угольная кислота и гидролиз
Общая диаграмма гидролиза, где связи в рассматриваемом минерале представляют левую часть диаграммы.Углекислота (H 2 CO 3 ) образуется, когда двуокись углерода, пятый по распространенности газ в атмосфере, растворяется в воде. Это происходит естественным образом в облаках, поэтому осадки обычно слегка кислые. Угольная кислота является важным агентом в двух химических реакциях выветривания, гидролизе и растворении.
Гидролиз происходит по двум типам реакций. В одной реакции молекулы воды ионизируются в положительно заряженные ионы H +1 и OH -1 и замещают катионы минералов в кристаллической решетке. В другом типе гидролиза молекулы угольной кислоты реагируют непосредственно с минералами, особенно с теми, которые содержат кремний и алюминий (например, полевые шпаты), с образованием молекул глинистых минералов.
Гидролиз — это основной процесс разрушения силикатной породы с образованием глинистых минералов. Ниже приведена реакция гидролиза, которая происходит, когда полевой шпат, богатый кремнеземом, сталкивается с угольной кислотой с образованием водорастворимой глины и других ионов:
полевой шпат + угольная кислота (в воде) → глина + катионы металлов (Fe ++, Mg ++, Ca ++, Na + 9041 + бикарбонат-анионы) (HCO 3 -1 ) + кремнезем (SiO 2 )
Глинистые минералы представляют собой пластинчатые силикаты или филлосиликаты (см. Главу 3, Минералы), подобные слюде, и являются основными компонентами очень мелкозернистых отложений. . Растворенные вещества могут позже осаждаться в химические осадочные породы , такие как эвапорит и известняк, а также аморфный кремнезем или кремнистые конкреции.
Растворение
В этом камне растворился куб пирита (как видно из отрицательного «углового» отпечатка в камне), оставив после себя маленькие пятнышки золота. Растворение — это реакция гидролиза, в ходе которой минералы в коренных породах растворяются, а ионы остаются в растворе, обычно в воде. Некоторые эвапориты и карбонаты, такие как соль и кальцит, более склонны к этой реакции; однако все минералы могут быть растворены. Некислая вода, имеющая нейтральный рН 7, растворяет любой минерал, хотя это может происходить очень медленно. Вода с более высоким уровнем кислоты, природная или искусственная, растворяет горные породы с большей скоростью. Жидкая вода обычно слегка кислая из-за присутствия угольной кислоты и свободных ионов H+. Природная дождевая вода может быть очень кислой, с уровнем pH всего 2. Растворение может быть усилено биологическим агентом, например, когда такие организмы, как лишайники и бактерии, выделяют органические кислоты на скалы, к которым они прикреплены. В регионах с высокой влажностью (воздушная влага) и осадками наблюдается большее растворение из-за большего времени контакта между горными породами и водой.
Серия Goldich Dissolution Series показывает, что скорости химического выветривания связаны с ранжированием кристаллизации в серии реакций Боуэна (см. Главу 4, Магматические породы и вулканические процессы). Минералы в верхней части ряда Боуэна кристаллизуются при высоких температурах и давлениях и химически выветриваются быстрее, чем минералы в нижней части. Кварц, кислый минерал, который кристаллизуется при 700°C, очень устойчив к химическому выветриванию. Темноцветные минералы с высокой температурой кристаллизации, такие как оливин и пироксен (1250°С), выветриваются относительно быстро и более полно. Оливин и пироксен редко встречаются в качестве конечных продуктов выветривания, потому что они склонны распадаться на ионы элементов.
. Растворение также примечательно своими особыми геологическими особенностями, которые оно создает. В местах с обильной карбонатной породой в результате выветривания растворения может образоваться карстовый рельеф, характерный карстовым воронкам или пещерам (см. Главу 10, Массовое истощение).
Пещера Тимпаногос Национальный памятник в Северной Юте — хорошо известная особенность растворения. На рисунке показано образование пещеры, образовавшееся в результате растворения с последующим осаждением — грунтовые воды, насыщенные кальцитом, просочились в пещеру, где испарение вызвало осаждение растворенных минералов.
Окисление
Кубики пирита окисляются, превращаясь в новый минерал гетит. В этом случае гетит является псевдоморфной формой пирита, то есть он принял форму другого минерала.Окисление , химическая реакция, которая вызывает ржавчину в металлическом железе, происходит геологически, когда атомы железа в минерале связываются с кислородом. Любые минералы, содержащие железо, могут быть окислены. Образовавшиеся оксиды железа могут проникать в породу, если она богата минералами железа. Оксиды также могут образовывать покрытие, покрывающее камни и зерна отложений, или выстилать полости и трещины в скалах. Если оксиды более подвержены атмосферным воздействиям, чем исходная коренная порода, они могут создавать пустоты внутри скального массива или впадины на открытых поверхностях.
В результате реакций окисления железа образуются три обычно встречающихся минерала: красный или серый гематит , коричневый гетит (произносится как «ГУР-тит») и желтый лимонит . Эти оксиды железа покрывают и связывают минеральные зерна в осадочные породы в процессе, называемом цементацией, и часто придают этим породам доминирующий цвет. Они окрашивают слои горных пород плато Колорадо, а также национальных парков Зайон, Арки и Гранд-Каньон. Эти оксиды могут проникать в породу, богатую железосодержащими минералами, или могут представлять собой покрытие, образующееся в полостях или трещинах. Когда минералы, замещающие существующие минералы в коренных породах, устойчивы к выветриванию, в породе могут возникать конкреции железа. Когда коренная порода заменяется более слабыми оксидами, этот процесс обычно приводит к образованию пустот и слабости по всему массиву горных пород и часто оставляет пустоты на обнаженных поверхностях горных пород.
Эрозия представляет собой механический процесс, обычно вызываемый водой, гравитацией (см. главу 10), ветром или льдом (см. главу 14), который удаляет отложения с места выветривания. Жидкая вода является основным агентом эрозии.
Сопротивление эрозии играет важную роль в создании отличительных геологических особенностей. Это хорошо видно на скалах Гранд-Каньона. Скалы сделаны из камня, оставшегося стоять после выветривания и эрозии менее стойких материалов. Скалы с разной степенью устойчивости к эрозии также создают уникальные особенности, называемые худу, в национальном парке Брайс-Каньон и государственном парке Гоблин-Вэлли в Юте.
5.2.4. Почва Эскиз и изображение почвы. Почва представляет собой комбинацию воздуха, воды, минералов и органического вещества, образующуюся при переходе между биосферой и геосферой. Почва образуется, когда выветривание разрушает коренную породу и превращает ее в осадок. Если эрозия не приводит к значительному удалению отложений, организмы могут получить доступ к минеральному содержанию отложений. Эти организмы превращают минералы, воду и атмосферные газы в органические вещества, входящие в состав почвы.
Почва является важным резервуаром органических компонентов, необходимых для жизни растений, животных и микроорганизмов. Органический компонент почвы, называемый гумусом , является богатым источником биодоступного азота. Азот является наиболее распространенным элементом в атмосфере, но он существует в форме, которую большинство форм жизни не могут использовать. Особые бактерии, встречающиеся только в почве, обеспечивают большую часть соединений азота, пригодных для использования и биодоступности формами жизни.
Схема азотного цикла. Эти азотфиксирующие бактерии поглощают азот из атмосферы и превращают его в соединения азота. Эти соединения поглощаются растениями и используются для производства ДНК, аминокислот и ферментов. Животные получают биодоступный азот, поедая растения, и это источник большей части азота, используемого в жизни. Этот азот является важным компонентом белков и ДНК. Почвы варьируются от бедных до богатых, в зависимости от количества содержащегося в них гумуса. Продуктивность почвы определяется содержанием воды и питательных веществ. Свежие вулканические почвы, называемые андизолями, и богатые глиной почвы, содержащие питательные вещества и воду, являются примерами продуктивных почв.
Характер почвы, то есть ее характеристики, определяется главным образом пятью составляющими: 1) минералогическим составом материнской породы; 2) рельеф, 3) выветривание, 4) климат и 5) организмы, населяющие почву. Например, почва имеет тенденцию к более быстрой эрозии на крутых склонах, поэтому слои почвы в этих районах могут быть тоньше, чем в поймах, где она имеет тенденцию накапливаться. Количество и химический состав органического вещества почвы влияет на то, сколько и какие разновидности жизни она может поддерживать. Температура и осадки, два основных фактора выветривания, зависят от климата. Грибы и бактерии вносят свой вклад в органическое вещество и способность почвы поддерживать жизнь, взаимодействуя с корнями растений для обмена азотом и другими питательными веществами.
В хорошо сформированных почвах имеется различимое расположение отчетливых слоев, называемых почвенными горизонтами . Эти почвенные горизонты можно увидеть в дорожных выемках, обнажающих слои на краю выемки. Почвенные горизонты составляют почвенный профиль. Каждый почвенный горизонт отражает климат, топографию и другие факторы почвообразования, а также состав его органического вещества и минеральных отложений. Горизонтам присваиваются имена и буквы. Различия в схемах наименования зависят от местности, типа почвы или темы исследования. На рисунке показан упрощенный профиль почвы, в котором используются общепринятые названия и буквы.
Упрощенный профиль почвы с помеченными слоями. O Горизонт : Верхний горизонт представляет собой тонкий слой преимущественно органического материала, такого как листья, ветки и другие части растений, которые активно разлагаются в гумус.
A Горизонт : Следующий слой, называемый верхним слоем почвы , состоит из гумуса, смешанного с минеральными отложениями. Когда осадки просачиваются через этот слой, из него вымываются растворимые химические вещества. Во влажном климате с обильными осадками это вымывание образует отдельный слой, называемый горизонтом Е, зоной вымывания или элювиации.
B Горизонт : Также называемый недрами , этот слой состоит из отложений, смешанных с гумусом, удаленным из верхних слоев. Недра – это место химического выветривания минеральных отложений. Количество органического материала и степень выветривания уменьшаются с глубиной. Верхняя подпочвенная зона, называемая реголитом , представляет собой пористую смесь гумуса и сильно выветрелых отложений. В нижней зоне, сапролит , скудный органический материал смешивается с практически неизмененной материнской породой.
C Горизонт : Это субстрат и зона механического выветривания. Здесь фрагменты коренных пород физически разрушены, но не изменены химически. Этот слой не содержит органического материала.
R Горизонт : Последний слой состоит из невыветрелых, материнских коренных пород и фрагментов.
Образец боксита. Обратите внимание на невыветренную магматическую породу в центре. Руководящий орган США по сельскому хозяйству, Министерство сельского хозяйства США, использует таксономическую классификацию для определения типов почв, называемых почвенными порядками. Коксисоли или латеритные почвы – это бедные питательными веществами почвы, встречающиеся в тропических регионах. Хотя ксозисоли плохо подходят для выращивания сельскохозяйственных культур, они являются домом для большей части добываемой в мире алюминиевой руды (бокситов). Ардизол образуется в сухом климате и может образовывать слои затвердевшего кальцита, называемого калишем. Андисоли происходят из отложений вулканического пепла. Alfisols содержат минералы силикатной глины. Эти два порядка почв продуктивны для земледелия из-за высокого содержания в них минеральных питательных веществ. В общем, цвет может быть важным фактором в понимании состояния почвы. Черные почвы имеют тенденцию быть бескислородными, красными, богатыми кислородом, и зелеными, бедными кислородом (т. Е. Восстановленными). Это справедливо и для многих осадочных пород.
Почва необходима не только для земной жизни в природе, но и для человеческой цивилизации посредством сельского хозяйства. Неосторожная или неосведомленная деятельность человека может серьезно повредить жизнеобеспечивающим свойствам почвы. Ярким примером является знаменитая катастрофа Пыльного котла 1930-х годов, которая затронула Средний Запад Соединенных Штатов. Ущерб был нанесен из-за широкомасштабных попыток превратить прерии в южном Канзасе, Колорадо, западном Техасе и Оклахоме в сельскохозяйственные угодья. Плохое понимание геологии, экологии и климата региона привело к тому, что методы ведения сельского хозяйства разрушили почвенный профиль.
Почвы прерий и местные растения хорошо приспособлены к относительно сухому климату. При поддержке правительства поселенцы переехали в усадьбу в этом регионе. Они вспахивали обширные пространства прерий длинными прямыми рядами и сеяли зерно. Вспашка нарушила устойчивый почвенный профиль и уничтожила естественные травы и растения с длинными корнями, закрепляющими слои почвы. Зерна, которые они посадили, имели более мелкую корневую систему и каждый год перепахивались, что делало почву подверженной эрозии. Вспаханные борозды располагались прямыми рядами, идущими вниз по склону, что способствовало эрозии и потере плодородного слоя почвы.
Местный климат не дает достаточного количества осадков для выращивания неместных зерновых культур, поэтому фермеры пробурили колодцы и перекачали воду из подземных водоносных горизонтов. Урожаи зерновых не увенчались успехом из-за нехватки воды, оставив голую почву, которую сорвали с земли ветры прерий. Частицы почвы прерий Среднего Запада отложились вдоль восточного побережья и даже в Европе. Огромные пыльные бури, называемые черными метелями, делали жизнь невыносимой, и когда-то полные надежд поселенцы уезжали толпами. Место действия знаменитого романа Джона Стейнбека и фильма Джона Форда «9».1528 г. «Гроздья гнева», г. — это Оклахома в это время. Затянувшийся вопрос заключается в том, усвоили ли мы уроки пылевой чаши, чтобы не создавать ее снова.
5.2 Я понял?
Используйте этот тест, чтобы проверить свое понимание этого раздела. Нажмите непосредственно на кнопку ответа, а не на панель ответов.
1 / 4
1. В чем разница между выветриванием и эрозией?
1. Выветривание описывает физическое перемещение отложений из одного места в другое, тогда как эрозия — это физическое разрушение, которое формирует эти отложения.
2. Выветривание описывает, как горные породы распадаются на более мелкие части, тогда как эрозия представляет собой физическое перемещение этих частей в другое место.
3. Выветривание описывает, как погода (например, дождь и температура) влияет на горные породы, а эрозия — это физическое отложение наносов в реку.
4. Выветривание описывает физическое перемещение отложений из одного места в другое, а эрозия – это химическое разрушение, в результате которого образуются эти отложения.
5. Выветривание – это когда кислород воздействует на породу, а эрозия – это когда вода замерзает в трещинах, в результате чего скала распадается на более мелкие части.
2 / 4
2. Что из перечисленного НЕ является компонентом почвы?
1. Органический материал (гумус)
2. Воздух
3. Эродированные породы
4. Вода
5. Выветрелые породы
3 / 4 химического выветривания?
1. Гидролиз
2. Почвообразование
3. Расслоение
4. Растворение
5. Окисление
4 / 4
1. Механическое выветривание создает поверхности для химического выветривания
2. Химическое выветривание увеличивает прочность механического выветривания
3. Химическое выветривание создает поверхности для механического выветривания
4. Химическое выветривание увеличивает скорость механического выветривания
5. Механическое выветривание повышает прочность химического выветривания
Ваш счет
5.3 Осадочные породы
