классификация, размеры и диаметр, сферы применения

Необходимость обрабатывать металлические изделия может возникнуть как у профессионалов, так и у мастера, который работает в домашних условиях. Для обработки нельзя обойтись без некоторых специальных инструментов. Очень важным из них является дрель, а также сверло по металлу.

Сейчас в магазинах можно купить уже собранные комплекты с различными размерами диаметров и длины. Можно купить одно сверло, которое будет подходить вам по всем геометрическим параметрам. Выбирать нужно так, чтобы не пришлось его менять или затачивать после каждого использования.

  • Конструктивные особенности и разновидности
    • Спиральные и конусные сверла
    • Плоские
    • Виды свёрл со специальной режущей кромкой
  • Как выбрать нужный инструмент
    • Разновидности размеров

Конструктивные особенности и разновидности

Существуют разные виды свёрл по металлу, которые отличаются друг от друга функциональными возможностями и конструктивными особенностями.

Стержень сверла для работ по металлу специальным образом разрабатывают для того, чтобы решить определённые технологические задачи и учесть все характеристики материала.

Многие специалисты советуют правильно понимать конструктивные особенности такого инструмента. Очень важно, чтобы при помощи этих инструментов, предназначенных для работ по металлу, можно было выполнить сверление различных материалов:

  • керамика;
  • кирпич;
  • различные виды полимерных материалов;
  • бетон.

Свёрла для обработки металла имеют следующие элементы:

  • Хвостовик, который предназначен для фиксирования инструмента в патроне.
  • Режущая часть, которая выполняет основную функцию по сверлению металла.
  • Рабочая поверхность, которая отвечает за удаление все металлической стружки из зоны обработки.

Разновидности:

  1. Спиральные.
  2. Конусные.
  3. Плоские.
  4. Корончатые.

Спиральные и конусные сверла

Спиральное сверло наиболее распространённое. Используется для получения правильных отверстий. Конструкция у него выглядит как цилиндрический стержень, сбоку которого имеются спиральные набивки.

Одна или несколько штук, которые охватывают всю часть инструмента. Именно эти элементы, которые выглядят как винтовые канавки, обеспечивает правильный вывод стружки из отверстия.

Диаметры самых распространённых спиральных инструментов могут доходить до восьмидесяти миллиметров. Они активно используются на производствах и в домашних условиях.

Очень маленькую область применения имеют левосторонние спиральные инструменты, но без них нельзя обойтись в случаях, когда из отверстия нужно высверлить болт со сломанной головкой или крепёж, который нельзя выкрутить другим способом. Отличить такое сверло от правостороннего очень просто. Необходимо посмотреть на спиральную канавку, в какую сторону она закручена.

Свёрла повышенной точности обычно выбирают домашние мастера, которым нужен отличный результат обработки. Этот инструмент можно узнать по маркировке A1. Такие свёрла позволяют делать отверстия с очень точным диаметром, выдержанным до долей миллиметра.

Конусные — это категория, которая относится к инструменту со ступенчатой и гладкой рабочей поверхностью. Используются они при выполнении отверстий в металлических изделиях с маленькой толщиной.

Они также обеспечивают лёгкую центровку отверстия на начальном этапе сверления. Но главное достоинство применения таких свёрл заключается в том, что с их помощью можно получить отверстия разных диаметров.

Плоские

  • они имеют плоскую рабочую форму, также их можно назвать перьевыми;
  • они нечувствительны к перекосу, нельзя повредить в процессе обработки;
  • простота конструктивного исполнения;
  • недорогие.

Но есть и недостатки:

  • Нельзя сверлить отверстия большого размера.
  • Отсутствует автоматический отвод стружки (геометрическое строение этого свёрла не предполагает этой функции).

Виды свёрл со специальной режущей кромкой

Корончатые.Это тип сверлильного инструмента выполнен в виде металлического стаканчика и на торцевой части его имеются режущие зубья, которые используют для создания в металле отверстия большого диаметра. Зубья в них изготовлены из твёрдого сплава или они имеют алмазное напыление.

Кобальтовые. Это инструмент, созданный на основе стали (быстрорежущий), легированный кобальтом. Кобальт придаёт ему высочайшую прочность, а также стойкость к деформации при механическом и термическом воздействии.

Благодаря этой характеристике инструмент кобальтового типа с успехом используют для сверления отверстий из высокопрочных сплавов и вязких металлов. Высокая стоимость этого изделия полностью оправдана своими характеристиками.

Твердосплавные. У него на режущей части фиксируется вся твердосплавная пластина. Основной стержень инструмента изготовлен из инструментальной стали.

Для изготовления таких пластин используется карбидный сплав, он очень твёрдый и износостойкий. При изготовлении таких пластин их затачивают. Он не подлежат вторичной заточке, применяются при сверлении металла большой толщины.

Как выбрать нужный инструмент

При выборе необходимого инструмента нужно знать, для каких целей вы его приобретаете, и учитывать характеристики металла, с которым вы собираетесь работать. Есть несколько параметров, на которые следует обратить своё внимание:

  • рабочий диаметр;
  • качество заточки;
  • цвет поверхности;
  • симметричность элементов;
  • характеристики металла;
  • функциональные возможности;
  • рекомендации производителям;
  • репутация производителя.

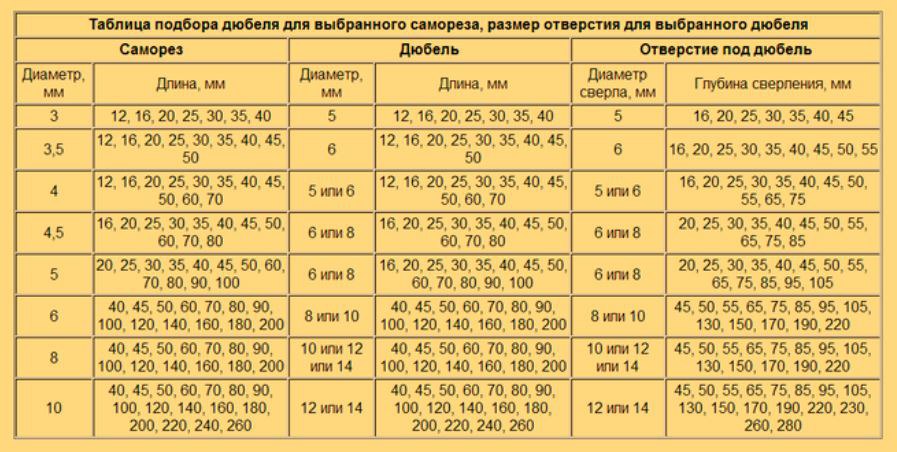

Разновидности размеров

Диаметры свёрл по металлу, которые сейчас выпускают производители, имеют разнообразные размеры. Существует нормативный документ (ГОСТ), который предусматривает разделение инструмента на различные типы в соответствии с размерами:

  1. Короткая серия — их длина 21−131 мм, диаметр от 0,4−20 мм.
  2. Удлинённая серия — от 19−205 мм по диаметру такой же, как у короткой серии.
  3. Длинная серия — от 55−255, диаметр от 1−21 мм.

Как выбрать штифт для корончатых сверл

Содержание

  1. Что такое выталкивающий штифт
  2. Выбор штифта для ТСТ сверл
  3. Выбор штифта для HSS сверл
  4. Зачем нужен штифт

Выталкивающий штифт – является неотъемлемой частью корончатого сверла и выполняет очень важную роль для центрирования, открытия клапана подачи смазочно-охлаждающей жидкости и выталкивания керна из зоны сверления.

Правильный подбор штифта обеспечит выполнение всех этих функций. Ниже приведена таблица для быстрого подбора толщины и длины. Если таблицы под рукой нет, можно проверить так: заострённый конец штифта должен выходить за пределы режущей части на 5-10 мм, и плотно перекрывать подачу смазочно-охлаждающей жидкости.

Подбор штифта для ТСТ сверл

В таблице указана подходящая под размеры сверла диаметр и длина штифта

Диаметр сверла Длина сверла
  40мм 55мм 80мм 110мм 120мм
12-16мм 6.34×90 6. 34×103 - - -
17-60мм 7.98×90 7.98×103 7.98×130 7.98×155 7.98×180
65-150мм - 7.
98×125 		7.98×140 7.98×165 7.98×180
Rail 7.98×77 - - - -

Подбор штифта для HSS сверл

В таблице указана подходящая под размеры сверла диаметр и длина штифта

Диаметр сверла Длина сверла
  35мм 55мм 80мм 110мм
7мм 4. 74×77 4.74×103 - -
12-14мм 6.34×77
со ступенькой 		6.34×103
со ступенькой 		- -
14-16мм 6.34×77 6.
34×103 		- -
17-60мм weldon 6.34×77 6.34×103 6.34×130 6.34×155
17-60мм universal 7.98×77 7.98×103 7. 98×130 7.98×155
61-150мм - 7.98×125 7.98×140 7.98×165



  1. Позиционирование сверла. Перед началом сверления необходимо правильно подобрать штифт (в соответствии с таблицей) и вставить его внутрь корончатого сверла. Таким образом оператор сможет правильно определить центр предполагаемого отверстия и точно позиционировать сверло в намеченной точке.

  2. Открытие подачи СОЖ. После установки корончатого сверла (фрезы) в патрон, оператор опускает сверло вниз до появления смазочной жидкости в месте сверления. Штифт при этом утапливается в патрон, открывая клапан подачи СОЖ, который располагается внутри сверлильного патрона или держателя Конус Морзе.

    ВАЖНО! Охлаждение и равномерная подача СОЖ является одним из наиболее важных этапов процессе сверления кольцевыми фрезами. При эффективном охлаждении сверло способно выполнить максимальное количество отверстий с минимальной нагрузкой на сверлильный станок.

  3. Выталкивание остатков материала. Внутри патрона сверлильного станка располагается подпружиненный клапан, который давит на хвостовик штифта. Благодаря этому, при выходе сверла из материала, керн (внутренний цилиндр) выталкивается наружу и штифт возвращается в исходное положение, закрывая одновременно подачу смазочно-охлаждающей жидкости.

В нашем каталоге есть такая же таблица с размерами для подбора штифтов. Вы можете сказать и распечатать ее. А если остались какие-либо вопросы всегда сможете нам позвонить или заказать у нас нужный штифт по самым низким ценам.

Хохлов Денис

Автор блога и эксперт в металлорежущем инструменте

Таблица размеров сверл

| Таблица размеров сверл в дробных дюймах, метрических единицах

Электроинструменты помогут вам резать, делать отверстия, молотить и выполнять многие другие операции с минимальными усилиями и получать довольно точные и точные результаты. Из всех электроинструментов дрель, пожалуй, наиболее часто используется бытовыми пользователями, домашними мастерами, деревообрабатывающими, автомобильными, строительными и электрическими мастерскими. В зависимости от типа материалов, с которыми вы работаете, вам понадобятся различные сверла для работы. Помимо правильного типа сверла, вам также нужен правильный размер сверла. Зная размеры сверл, вы можете выбрать правильное сверло или выбрать близкую альтернативу. Итак, в этом руководстве мы познакомимся с различными размерами сверл с помощью таблицы размеров сверл или таблицы размеров сверл.

Outline

Краткая информация о дрелях и сверлах

Электрическая дрель, пожалуй, самый распространенный и часто используемый электроинструмент. Основная задача дрели – делать отверстия в древесине, металле, кирпичной кладке и других материалах. Аккумуляторные электрические дрели становятся чрезвычайно популярными как в сообществе DIY, так и среди профессионалов.

На следующем изображении показана типичная аккумуляторная электродрель вместе со всеми ее важными частями. Дрель обычно имеет ручку с хорошим захватом для удержания дрели, перезаряжаемую и съемную батарею, пусковой переключатель и патрон. Говоря о патроне, он состоит из двух частей: металлических кулачков, удерживающих хвостовик сверла, и пластиковой части, которая вращается, затягивая или ослабляя кулачки.

Помимо этого, дрель также имеет переключатель прямого/обратного хода, динамометрическую муфту для ручной регулировки крутящего момента.

Что касается сверл, то они являются основными вращающимися частями, которые делают отверстия в древесине (или других материалах). В зависимости от типа материала, с которым мы работаем, т. е. дерева, металла, кирпичной кладки и т. д., существуют разные типы сверл.

Типы сверл

Прежде чем погрузиться в таблицу размеров сверл и размеров сверл, давайте кратко рассмотрим некоторые популярные типы сверл.

  • Спиральное сверло: Это, пожалуй, самое крупное сверло, производимое на сегодняшний день. Эти сверла входят почти во все наборы сверл, и вы можете использовать их для проделывания отверстий в дереве, металле, пластике и т. д. В зависимости от размера спиральные сверла доступны от 1/16 дюйма до 1/2 дюйма.
  • Лопаточное сверло: Это сверло имеет плоскую квадратную форму с заострением на конце для проделывания более широких отверстий, особенно в древесине. Конец острия центрирует сверло для отверстия, а часть в форме лопасти будет следовать, чтобы увеличить диаметр.
  • Насадка по дереву: Также известная как насадка Brad Point, представляет собой спиральную насадку, которая в основном используется для работы с древесиной. В отличие от обычных спиральных насадок с плоским концом, насадка Wood-Spur имеет заостренный конец, как и насадка-лопата. Следовательно, мы можем рассматривать насадку с шпорой по дереву как нечто среднее между спиральной и лопаточной насадкой.
  • Бит для каменной кладки: Как следует из названия, мы используем биты для кладки, чтобы делать отверстия в бетоне, кирпиче, цементе и камне. Наконечник этих бит широкий и обычно состоит из карбида вольфрама, который известен своей прочностью.
  • Бит Форстнера: Мы используем эти биты в основном со сверлильными станками, а не с ручными дрелями. Эта бита также помогает вам делать более широкие отверстия, как лопаточные биты. Но в отличие от лопаточных долот, долото Форстнера имеет плоское дно.

Размеры сверл

Как и другие калибры, размеры сверл определяются в соответствии с различными международными стандартами. В США очень распространены дробные размеры дюймов и Wire Gauge & Letter, тогда как в остальном мире преобладают метрические размеры сверл.

Определенные в стандартах ANSI B94.11M-1979, размеры сверл в долях дюйма начинаются с 1/64 дюйма и увеличиваются до 1 дюйма с шагом 1/64 дюйма.

Размеры буровых долот с числовым и буквенным обозначениями очень похожи на размеры буровых долот American Wire Gauge (только в изображении, но не в фактических номерах калибра). Наибольший номер калибра (например, № 107) указывает на наименьший размер сверла, а по мере уменьшения числа (№ 1) размер сверла также увеличивается.

После #1 номер манометра заканчивается, а буквы начинаются с «A» до «Z». Здесь A является следующим по величине размером сверла после № 1, и шаблон продолжается с Z, являющимся самым большим.

Метрические размеры сверла представляют собой простое представление, при этом размер сверла (эквивалентный номеру калибра) совпадает с диаметром размера сверла.

Измеритель размера сверла

Если вы знакомы с измерителем диаметра проволоки (круговой инструмент, помогающий определить диаметр проволоки), есть также Измеритель размера сверла или Измеритель размера сверла. Обычно это прямоугольная пластина с несколькими отверстиями, соответствующими разным размерам сверла. На следующем изображении показан типичный калибр бурового долота (не в масштабе).


Вы можете использовать такое устройство, чтобы легко определить калибр вашего сверла.

Таблица размеров сверл

Теперь посмотрим таблицу размеров сверл. Поскольку существуют разные стандарты и представления, у нас также будет несколько диаграмм, причем диаграмма имеет диаметр как в дюймах, так и в миллиметрах.

Таблица размеров сверл – Дробные размеры

Размер сверла

(в)

 Диаметр Размер сверла

(в)



 Диаметр
Дюймы (дюймы) Миллиметры (мм) Дюймы (дюймы) Миллиметры (мм)
1/64 0,0156 0,3969 49/64 0,7656 19. 4469
1/32 0,0313 0,7938 25/32 0,7813 19.8438
3/64 0,0469 1.1906 51/64 0,7969 20.2406
1/16 0,0625 1,5875 13/16 0,8125 20.6375
5/64 0,0781 1,9844 53/64 0,8281 21.0344
3/32 0,0938 2,3813 27/32 0,8438 21.4313
7/64 0,1094 2,7781 55/64 0,8594 21.8281
1/8 0,125 3,175 7/8 0,875 22.225
9/64 0,1406 3,5719 57/64 0,8906 22.6219
5/32 0,1563 3,9688 29/32 0,9063 23. 0188
11/64 0,1719 4,3656 59/64 0,9219 23.4156
3/16 0,1875 4,7625 15/16 0,9375 23.8125
13/64 0,2031 5.1594 61/64 0,9531 24.2094
7/32 0,2188 5,5563 31/32 0,9688 24.6063
15/64 0,2344 5,9531 63/64 0,9844 25.0031
1/4 0,25 6,35 1 1 25,4
17/64 0,2656 6,7469 1-1/64 1.0156 25,7969
32 сентября 0,2813 7.1438 1-1/32 1.0313 26.1938
19/64 0,2969 7. 5406 1-3/64 1.0469 26.5906
5/16 0,3125 7,9375 1-1/16 1.0625 26.9875
21/64 0,3281 8.3344 1-5/64 1.0781 27.3844
32/11 0,3438 8.7313 1-3/32 1.0938 27.7813
23/64 0,3594 9.1281 1-7/64 1.1094 28.1781
3/8 0,375 9,525 1-1/8 1,125 28.575
25/64 0,3906 9.9219 1-9/64 1.1406 28.9719
13/32 0,4063 10.3188 1-5/32 1.1563 29.3688
27/64 0,4219 10,7156 1-1/64 1. 1719 29.7656
7/16 0,4375 11.1125 1-3/16 1.1875 30.1625
29/64 0,4531 11.5094 1-13/64 1.2031 30,5594
15/32 0,4688 11.9063 1-7/32 1.2188 30,9563
31/64 0,4844 12.3031 1-15/64 1.2344 31.3531
1/2 0,5 12,7 1-1/4 1,25 31,75
33/64 0,5156 13.0969 1-17/64 1,2656 31.1469
17/32 0,5313 13.4938 1-9/32 1.2813 32,5438
35/64 0,5469 13.8906 1-19/64 1,2969 32. 9406
16 сентября 0,5625 14.2875 1-5/16 1.3125 33.3375
37/64 0,5781 14.6844 1-21/64 1.3281 33.7344
19/32 0,5938 15.0813 1-11/32 1.3438 34.1313
39/64 0,6094 15.4781 1-23/64 1.3594 34.5281
5/8 0,625 15.875 1-3/8 1,375 34,925
41/64 0,6406 16.2719 1-25/64 1.3906 35.3219
21/32 0,6563 16,6688 1-13/32 1.4063 35.7188
43/64 0,6719 17.0656 1-27/64 1.4219 36. 1156
16/11 0,6875 17.4625 1-7/16 1.4375 36,5125
45/64 0,7013 17.8594 1-29/64 1.4531 36.9094
23/32 0,7188 18.2563 1-15/32 1,4688 37.3063
47/64 0,7344 18.6531 1-31/64 1.4844 37.7031
3/4 0,75 19.05 1-1/2 1,5 38,1

Таблица размеров сверла — Калибр проволоки и буква

Размер сверла Диаметр Размер сверла Диаметр
Дюймы (дюймы) Миллиметры (мм) Дюймы (дюймы) Миллиметры (мм)
#107 0,0019 0,0483 #40 0,0980 2,4892
#106 0,0023 0,0584 #39 0,0995 2,5273
#105 0,0027 0,0686 #38 0,1015 2,5781
#104 0,0031 0,0787 #37 0,1040 2,6416
#103 0,0035 0,0889 #36 0,1065 2,7051
#102 0,0039 0,0991 #35 0,1100 2,7940
#101 0,0043 0,1092 #34 0,1110 2,8194
#100 0,0047 0,1194 #33 0,1130 2. 8702
#99 0,0051 0,1295 #32 0,1160 2,9464
#98 0,0055 0,1397 #31 0,1200 3.0480
#97 0,0059 0,1499 #30 0,1285 3,2639
#96 0,0063 0,1600 #29 0,1360 3,4544
#95 0,0067 0,1702 #28 0,1405 3,5687
#94 0,0071 0,1803 #27 0,1440 3,6576
#93 0,0075 0,1905 #26 0,1470 3,7338
#92 0,0079 0,2007 #25 0,1495 3,7973
#91 0,0083 0,2108 #24 0,1520 3,8608
#90 0,0087 0,2210 #23 0,1540 3,9116
#89 0,0091 0,2311 #22 0,1570 3,9878
#88 0,0095 0,2413 #21 0,1590 4. 0386
#87 0,0100 0,2540 #20 0,1610 4.0894
#86 0,0105 0,2667 #19 0,1660 4.2164
#85 0,0110 0,2794 #18 0,1695 4.3053
#84 0,0115 0,2921 #17 0,1730 4.3942
#83 0,0120 0,3048 #16 0,1770 4,4958
#82 0,0125 0,3175 #15 0,1800 4,5720
#81 0,0130 0,3302 #14 0,1820 4,6228
#80 0,0135 0,3429 #13 0,1850 4,6990
#79 0,0145 0,3680 #12 0,1890 4. 8006
#78 0,0160 0,4064 #11 0,1910 4.8514
#77 0,0180 0,4572 #10 0,1935 4,9149
#76 0,0200 0,5080 #9 0,1960 4,9784
#75 0,0210 0,5334 #8 0,1990 5.0546
#74 0,0225 0,5715 #7 0,2010 5.1054
#73 0,0240 0,6096 #6 0,2040 5.1816
#72 0,0250 0,6350 #5 0,2055 5.2197
#71 0,0260 0,6604 #4 0,2090 5.3086
#70 0,0280 0,7112 #3 0,2130 5. 4102
#69 0,0292 0,7417 #2 0,2210 5.6134
#68 0,0310 0,7874 #1 0,2280 5,7912
#67 0,0320 0,8128 А 0,2340 5,9436
#66 0,0330 0,8382 Б 0,2380 6.0452
#65 0,0350 0,8890 С 0,2420 6.1468
#64 0,0360 0,9144 Д 0,2460 6.2484
#63 0,0370 0,9398 Е 0,2500 6.3500
#62 0,0380 0,9652 Ф 0,2570 6,5278
#61 0,0390 0,9906 Г 0,2610 6. 6294
#60 0,0400 1.0160 Х 0,2660 6.7564
#59 0,0410 1.0414 я 0,2720 6.9088
#58 0,0420 1.0668 Дж 0,2770 7.0358
#57 0,0430 1.0922 К 0,2810 7.1374
#56 0,0465 1.1811 л 0,2900 7,3660
#55 0,0520 1.3208 М 0,2950 7,4930
#54 0,0550 1,3970 Н 0,3020 7,6708
#53 0,0595 1,5113 О 0,3160 8.0264
#52 0,0635 1,6129 Р 0,3230 8. 2042
#51 0,0670 1.7018 В 0,3320 8.4328
#50 0,0700 1,7780 Р 0,3390 8.6106
#49 0,0730 1,8542 С 0,3480 8.8392
#48 0,0760 1.9304 Т 0,3580 9.0932
#47 0,0785 1,9939 У 0,3680 9.3472
#46 0,0810 2.0574 В 0,3770 9,5758
#45 0,0820 2.0828 Вт 0,3860 9.8044
#44 0,0860 2.1844 х 0,3970 10.0838
#43 0,0890 2. 2606 Д 0,4040 10.2616
#42 0,0935 2,3749 З 0,4130 10.4902
#41 0,0960 2.4384 — — —

Таблица размеров сверла – метрические размеры

Размер сверла (мм) Диаметр Размер сверла (мм) Диаметр
Дюймы (дюймы) Миллиметры (мм) Дюймы (дюймы) Миллиметры (мм)
0,05 0,0020 0,05 7,9 0,3110 7,9
0,1 0,0039 0,1 8 0,3150 8
0,2 0,0079 0,2 8.1 0,3189 8. 1
0,3 0,0118 0,3 8,2 0,3228 8,2
0,4 0,0158 0,4 8,3 0,3268 8,3
0,5 0,0197 0,5 8,4 0,3307 8,4
0,6 0,0236 0,6 8,5 0,3347 8,5
0,7 0,0276 0,7 8,6 0,3386 8,6
0,8 0,0315 0,8 8,7 0,3425 8,7
0,9 0,0354 0,9 8,8 0,3465 8,8
1 0,0394 1 8,9 0,3504 8,9
1,1 0,0433 1,1 9 0,3543 9
1,2 0,0472 1,2 9. 1 0,3583 9.1
1,3 0,0512 1,3 9,2 0,3622 9,2
1,4 0,0551 1,4 9,3 0,3661 9,3
1,5 0,0591 1,5 9,4 0,3701 9,4
1,6 0,0630 1,6 9,5 0,3740 9,5
1,7 0,0669 1,7 9,6 0,3780 9,6
1,8 0,0709 1,8 9,7 0,3819 9,7
1,9 0,0748 1,9 9,8 0,3858 9,8
2 0,0787 2 9,9 0,3898 9,9
2.1 0,0827 2.1 10 0,3937 10
2,2 0,0866 2,2 10,5 0,4134 10,5
2,3 0,0906 2,3 11 0,4331 11
2,4 0,0945 2,4 11,5 0,4528 11,5
2,5 0,0984 2,5 12 0,4724 12
2,6 0,1024 2,6 12,5 0,4921 12,5
2,7 0,1063 2,7 13 0,5118 13
2,8 0,1102 2,8 13,5 0,5315 13,5
2,9 0,1142 2,9 14 0,5512 14
3 0,1181 3 14,5 0,5709 14,5
3. 1 0,1221 3.1 15 0,5906 15
3,2 0,1260 3,2 15,5 0,6102 15,5
3,3 0,1299 3,3 16 0,6299 16
3,4 0,1339 3,4 16,5 0,6496 16,5
3,5 0,1378 3,5 17 0,6693 17
3,6 0,1417 3,6 17,5 0,6890 17,5
3,7 0,1457 3,7 18 0,7087 18
3,8 0,1496 3,8 18,5 0,7284 18,5
3,9 0,1535 3,9 19 0,7480 19
4 0,1575 4 19,5 0,7677 19,5
4. 1 0,1614 4.1 20 0,7874 20
4,2 0,1654 4,2 20,5 0,8071 20,5
4,3 0,1693 4,3 21 0,8268 21
4,4 0,1732 4,4 21,5 0,8465 21,5
4,5 0,1772 4,5 22 0,8661 22
4,6 0,1811 4,6 22,5 0,8858 22,5
4,7 0,1850 4,7 23 0,9055 23
4,8 0,1890 4,8 23,5 0,9252 23,5
4,9 0,1929 4,9 24 0,9449 24
5 0,1969 5 24,5 0,9646 24,5
5. 1 0,2008 5.1 25 0,9843 25
5,2 0,2047 5,2 25,5 1.0039 25,5
5,3 0,2087 5,3 26 1.0236 26
5,4 0,2126 5,4 26,5 1.0433 26,5
5,5 0,2165 5,5 27 1.0630 27
5,6 0,2205 5,6 27,5 1.0827 27,5
5,7 0,2244 5,7 28 1.1024 28
5,8 0,2284 5,8 28,5 1.1221 28,5
5,9 0,2323 5,9 29 1.1417 29
6 0,2362 6 29. 5 1.1614 29,5
6.1 0,2402 6.1 30 1.1811 30
6,2 0,2441 6,2 30,5 1.2008 30,5
6,3 0,2480 6,3 31 1.2205 31
6,4 0,2520 6,4 31 1.2402 31
6,5 0,2559 6,5 32 1,2598 32
6,6 0,2598 6,6 32 1,2795 32
6,7 0,2638 6,7 33 1,2992 33
6,8 0,2677 6,8 33 1.3189 33
6,9 0,2717 6,9 34 1. 3386 34
7 0,2756 7 34 1,3583 34
7.1 0,2795 7,1 35 1.3780 35
7,2 0,2835 7,2 35 1,3976 35
7,3 0,2874 7,3 36 1.4173 36
7,4 0,2913 7,4 36 1.4370 36
7,5 0,2953 7,5 37 1,4567 37
7,6 0,2992 7,6 37 1.4764 37
7,7 0,3032 7,7 38 1.4961 38
7,8 0,3071 7,8 — — —

Заключение

Сверла являются важным инструментом, так как они являются основной частью сверла, которое делает отверстие. Для разных материалов нужны разные типы сверл. Что касается размеров сверл, это диаметры отверстий, которые мы хотим сделать, и они представлены в виде калибровочных чисел, дробных дюймов или просто миллиметров. Мы узнали о важности сверл, типов сверл, а также стандартов, связанных с размерами сверл. Мы также изучили различное представление таблицы размеров сверл, а также всю важную таблицу размеров сверл.

Сверла – Таблица преобразования

Преобразование между размерами сверл – номера калибра, дюймы и мм.

Рекламные ссылки

Преобразование между сверлом №. (или датчик), дюймы и мм.

207 9020 90 9,00919 00090 90 0,180 0,0077 01 90 85 30

90 6

0 19 9,0919 7 0,794 900 0090 67 90 60 1900 1,8548 0 486 90 45 60 4/320709 0,1090 2,705 6 90 7 7 9007 68 1
  • 40070 0,105090 90 3,969 906 8 1 6 7 9089 8 9009 0090 0,199

    0 90 5,159 9 70 5,6138 0 188 90 С8 926 0 910/390 0 0,34386 909 0,090 0,030790 9,576 908 90,4 10,4 71
    Размер сверла
    Калибр
    (№)     		(дюймы) 8 (дюймы) 2 (мм)
    104 0,0031 0,079
    103 0,0035 0,0891070 919 0,0039 0,099
    101 0,0043 0,10988
    0,0047 0,119
    99 0,0051 0,130
    6 98 9000 055 0,140
    97 0,0059 0,150
    96

    		19 6 0,160
    95 0,0067 0,170
    94
    93 0,0075 0,191
    92 0,0906
    91 0,0083 0,211
    90 0,00876 0,20290 8
    89 0,0091 0,231
    88 0,0095 0 7 8 8 904 90 0,0095 0 7 8 8 9 9 0 0,0 70 87 0,0100 0,254
    86 0,0105 9007 900 0,267 0,0110 0,279
    84 0,0115 0,292 0,0120 0,305
    82 0,0125 0,318
    0,0130 0,330
    80 0,0135 0,343
    90 7 90 0,0145 0,368
    78 0,0160 0,406
    7719 6 0,457
    76 0,0200 0,508
    75 90 0,533
    74 0,0225 0,572
    73 06090 0,024 10
    72 0,0250 0,635
    71 0,026090 0,6090 8
    70 0,0280 0,711
    69 0,0292 0 7 0 8 0 4 9 0,0 70 68 0,0310 0,787
    1/32 0,0313
    0,0320 0,813
    66 0,0330 0,838 5
    0,0350 0,889
    64 0,0360 0,914
    0,0370 0,940
    62 0,0380 0,965
    90 6 90 0,0390 0,991
    60 0,0400 1,016
    0,904 922 0076 1,041
    58 0,0420 1,067
    5719 1,092
    56 0,0465 1,181
    6/67 0090 1. 191
    55 0,0520 1,321
    54 9 709090 3,0560 900 0076
    53 0,0595 1,511
    1/16 0,0607 1,587
    52 0,0635 1,613
    51 1,0777 0,0635 02
    50 0,0700 1,778
    49 0,0730 0,0760 1,930
    5/64 0,0781 1,984 47 0,0785 1,994
    46 0,0810 70 2,056 0,0820 2,083
    44 0,0860 2,184
    0,0890 2,261
    42 0,0935 2,375
    9 39 0,0938 2,381
    41 0,0960 2,438884 4 19 0,0980 2,489
    39 0,0995 2,527
    3819 2,578
    37 0,104 2,642
    36
    7/64 0,1094 2,778
    35 2 0,01090 0,1090 0,10090 794
    34 0,111 2,819
    33 0,113 790 2087090
    32 0,116 2,946
    31 0,120 9086 9086 1/8 0,125 3,175
    30 0,129 3,2648 0 29 0,136 3,454
    28 0,141 3,569
    0,1406 3,572
    27 0,144 3,658
    90 6 0,147 3,734
    25 0,150 3,797
    0,152 3,861
    23 0,154 3,912
    5/32
    22 0,157 3,988
    21

    6 0,10590    		 4,039
    20 0,161 4,089
    1990 4. 216
    18 0,170 4,305
    11/64 0,1719 6 4,3090 070 17 0,173 4,394
    16 0,177 4,478 9006
    15 0,180 4,572
    14 0,182 9086 13 0,185 4,699
    3/16 0,1875 4,762870 9 19 0,189 4,801
    11 0,191 4,851
    6 0,194 4,915
    9 0,196 4,978
    5.055
    7 0.201 5.105
    13/64
    6 0,204 5,182
    5 5,220
    4 0,209 5,309
    3 50 0,0139 0,209 5,309
    . 410
    7/32 0,2188 5,556
    2 0,221 0,228 5,791
    А 0,234 5,944
    15/64 0,2344 5,953
    Б 0,238 907 9070 6,045
    0,242 6,147
    D 0,246 6,248
    10/60090906 0,250 6,350
    F 0,257 6,528
    G 0,261 6,629
    17/64 0,2656 6,747
    76 0,266 6,756
    I 0,272 6,909
    J
    0,272 6
    К 0,281 7,137
    9/32 0,2813 7,144
    Л 0,290 7,366
    М 70 9090 0,290 93
    19/64 0,2969 7,541
    С 0,302 5/16 0,3150 8,000
    O 0,316 8,026
    П 0,323 8,204
    21/64 0,3281

    8,00390 88

    Q 0,332 8,433
    Р 0,339 8,611
    8,731
    S 0,348 8,839
    T 0,358 9,093
    23/64 0,3594 9,128
    90 0,368 9,347
    3/8 0,3750 9,525
    В
    Ш 0,386 9,804
    25/64 0,3906 9,922
    X 0,397 10,08
    Y 909 929 076 10,26
    13/32 0,4063 10,319
    Z 0,413
    • Стандартные калибры для проволоки и листового металла

    Рекламные ссылки

    Связанные темы

    Связанные документы

    Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!

    Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными программами SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

    Перевести

    О Engineering ToolBox!

    Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

    Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

    Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
