СХЕМА МЕТАЛЛОИСКАТЕЛЯ

   Недавно опубликованная схема металлоискателя, вызвала большой интерес среди радиолюбителей. И это не удивительно, ведь по техническим характеристикам тот металлоискатель не уступал многим промышленным аппаратам среднего ценового уровня, а по своей простоте сборки и настройки превосходил их.


   За несколько месяцев схема металлоискателя была многократно повторена многими радиолюбителями, даже не очень опытными, и практически всегда на форуме оставляли самые положительные отзывы о нём. В отдельных случаях, конечно возникали проблемы с настройкой, что вызывало немало вопросов и долгих обсуждений на конференции, поэтому было решено систематизировать всю информацию по данному металлоискателю и вместе с обновлённой схемой разместить здесь.


   Принципиальная схема металлоискателя находится в архиве в виде файла sPlan. Как видно из схемы, некоторым изменениям подвергся входной каскад на LM358, появилась возможность кнопкой поменять фазу сигнала, добавлен светодиодный индикатор отклика от цели в земле, который позволяет визуально определить железо – цветмет и добавлен один транзистор в УНЧ. Теперь туда смело можно ставить обычный малогабаритный 8-ми Омный динамик. Именно его рекомендуется использовать для звукоизлучения, так как наушники будут мешать продираться через кусты, а ЗП-шка слишком тиха для поиска на берегу шумных рек и морей.

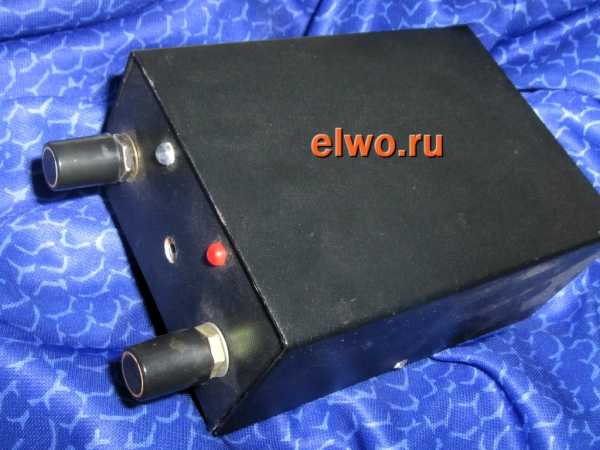

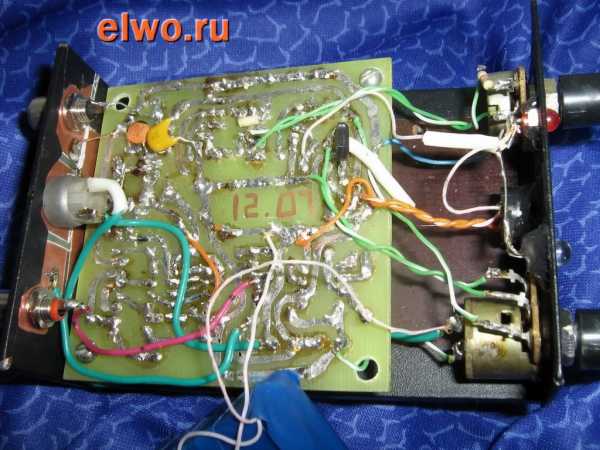

   Корпус металлоискателя каждый делает из чего есть под рукой. Главное, чтоб он был достаточно прочный, влагонепроницаемый и желательно из металла. Дополнительная экранировка будет совсем не лишней, ведь в металлоискателе стоят очень чувствительные ОУ. Сзади стоят два тюльпана для подключения поисковых катушек качественным экранированным проводом.


   Питание металлоискателя 12В, но вполне допустимо снизить его и до 8. Выбирая источник питания учтите, что вам придётся ходить с ним на природе целый день, поэтому батарея должна держать часов 10. В авторском варианте, естественно с немного худшей чувствительностью, аппарат работал даже от двух старых литий-ионных аккумуляторов от мобильного телефона. Ток потребления металлоискателя около 50мА, так что в отдельных случаях можно поставить и 9-ти вольтовую крону, но такого питания хватит на 2 часа работы, не больше.


   Для заряда аккумуляторов выведено гнездо, на которое и подаётся питание с зарядного устройства или в простейшем случае с БП через резистор. Обязательно установите регулятор громкости, ведь иногда придётся искать в обстановке секретности (в тылу врага), ориентируясь только по светодиодам. С другой стороны передней панели находится регулятор Trash – порог. С его помощью выставляют момент, когда металлоискатель перестаёт пищать сам по себе, и звук появляется только при наличии металла в пределах видимости поисковой катушки.

   Об изготовлении катушки металлоискателя было написано немало, добавлю только некоторую свежую информацию. Начинаем с изготовления шаблона для намотки.

   Материал любой подходящий (ДВП, фанера, оргстекло, пластик и т.д), изготавливается из 5 мм фанеры. Кромки готового шаблона обрабатываем и оклеиваем скотчем, чтоб шаблон не приклеился к катушке. Готовый шаблон зажимаем осью в тиски и мотаем на него 80 витков провода, пропитывая каждые 20 витков цапонлаком. Пропитывать эпоксидкой можно на свой страх и риск, на многих форумах пишут о том что попадаются партии смолы с разной электро проводностью, что сказывается на параметрах катушки не в лучшую сторону. После высыхания, разбираем шаблон, снимаем катушку и ”утягиваем” ее ”талию” фум лентой. Применение изоленты считаю нецелесообразным так как изолента имеет липкую сторону и может сместить витки – цапонлак не эпоксидка.

   Далее экранируем фольгой (я применяю фольгу на лавсане извлеченную из антенного кабеля типа RG-6U, куска длиной 2 метра вполне хватает на 2 катушки), затем обматываем луженым проводом, а сверху изолентой или фум лентой. В результате получаем абсолютно идентичные по параметрам, геометрии и добротности катушки, что немаловажно для балансного металлоискателя, так как балансники очень критичны к геометрии катушек. Затем настраиваем катушки в резонанс и начинаем сводить в ”0”. Следует помнить что для данной модели сведение в абсолютный ”0” нежелательно – пропадет дискриминация, так что достаточно разбаланса в 0,2-0,6 милливольт, хоть глубина обнаружения и снизится на пару сантиметров. Сведя катушки, фиксируем их между собой цианакрилатом и нитками, сушим. Теперь приступаем к изготовлению корпуса датчика.

   Самым оптимальным и дешевым, по моему мнению, является датчик изготовленный из потолочной плитки. Делаем шаблон, нарезаем заготовок и выклеиваем корпус. Щечки катушкодержателя не советую делать из оргстекла – очень хрупкое, лучше применить стеклотекстолит, а еще лучше – пластиковые вкладыши, которые путейцы под рельс на шпалу кладут (только поезд под откос не пустите). На выходе имеем вполне приличные, легкие и дешевые в изготовлении, поисковые датчики металлоискателя.


   В качестве несущих трубок, можно использовать телескопическую малярную штангу, урезанную до нужного размера. Пойдёт и раздвижной черенок от китайской швабры, или китайского трехколенного подсака для рыбной ловли.

   Про настройку контуров тоже было немало сказано. Предоставим слово гостям форума: Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Далее сведение в ноль. Проще припаять на выход 1-го каскада стрелочник (чувствительный вольтметр) и наложив катушки внахлёст примерно 1см сдвигать – раздвигать. А стрелка покажет точку нуля. Она может быть довольно точная и поймать её сразу нелегко. Но она есть. Если всё-же не получается, попробуйте перевернуть одну из катушек.


   Схему металлоискателя можно и нужно проверить сначала без катушек. Для этого мысленно разобъём её на блоки, которые настраиваем и запускаем по отдельности:

 Формирователь двухполярного напряжения на U6A – делает из 12В +-6В.
 Кварцевый генератор частоты на 561ЛА7 – создаёт 32768Гц.
 Делитель частоты на 561ТМ2 – делит 32768Гц на 4, получаем 8192Гц на выводах 1,2,12,13.
 Генератор тонального сигнала для динамика на U6B – генерирует писк на выводе 4.
 Управляемый усилитель звука на Q5, Q6, Q7 – усиливает звук генератора U6B, если есть сигнал отклика с U2B.
 Усилители сигнала отклика цели U1B, U2A, U2B – малое напряжение отклика разгоняют до нескольких вольт, что позволяет засвечивать светодиод и включать усилитель.

   Конечно здесь рассмотрены не все возможные вопросы, поэтому уточняйте дополнительную информацию по настройке металлоискателя на форуме. А мне остаётся отдельно поблагодарить Электродыча – за хороше описание конструкции катушки, slavake – за нарисованную новую схему, и всех остальных участников форума – за проявленный интерес к металлоискателю.

   Форум по металлоискателям

   Обсудить статью СХЕМА МЕТАЛЛОИСКАТЕЛЯ



radioskot.ru

Схема металлоискателя цветных металлов » Полезные самоделки

Электронный искатель, принципиальная схема которого приведена на рис: 1, состоит из измерительного генератора, собранного на транзисторе T1 и буферного каскада – эмиттерного повторителя, собранного на транзисторе Т2, разделенных кварцем Кв1 от индикаторного устройства- детектора на диоде Д2 с усилителем постоянного тока на транзисторе Т3. Нагрузкой УПТ служит стрелочный прибор с током полного отклонения 1 ма.


Рис.1. Принципиальная схема металлоискателя цветных металлов

Вследствие высокой добротности кварца малейшие изменения частоты измерительного генератора будут приводить к уменьшению полного сопротивления последнего, как это видно из характеристики, приведенной на рис. 2, а это, в конечном итоге,- к повышению чувствительности и точности отсчета.


Рис.2. Характеристика изменения частоты

Подготовка к поиску заключается в настройке генератора на частоту параллельного резонанса кварца, равную 1 Мгц. Эта настройка производится конденсаторами переменной емкости С2 (грубо) и подстроечным конденсатором C1 (точно) в отсутствии около рамки металлических предметов. Поскольку кварц является элементом связи между измерительной и индикаторной частями устройства, его сопротивление в момент резонанса велико и минимальное показание стрелочного прибора свидетельствует о точной настройке устройства.

В остальном работа с прибором не отличается от таковой с металлоискателями на биениях. Уровень чувствительности регулируется переменным резистором R8.

Особенностью устройства является кольцевая рамка L1, изготовленная из отрезка кабеля. Центральная жила кабеля удаляется и вместо нее продергивается 6 витков провода типа ПЭЛ 0,1-0,2 длиной 115 мм. Конструкция рамки и порядок выводов показан на рис. 3.


Рис.3. Конструкция рамки и порядок выводов металлоискателя цветных металлов

Такая рамка обладает высокой добротностью и хорошим электростатическим экраном. Жесткость конструкции рамки обеспечивается размещением ее между двумя дисками из фанеры или гетинакса диаметром 400 и толщиной 5-7 мм.

Примечание: В приборе могут быть использованы транзисторы КТ315Б,кремниевый опорный диод 2С156А. детекторный диод типа Д9 с любым буквенным индексом. Частота кварца может быть в интервале частот от 900 кгц до 1,1 Мгц. Кабель РК

Дополнительную информацию по катушке можно найти здесь>
Более подробная информация в журнале Radio-Electronics”, 1967, № 11

www.freeseller.ru

Схема металлоискателя на глубину 0,8 метра » Полезные самоделки

Металлоискатель состоит из измерительного генератора, опорного генератора, смесительного каскада, эмиттерного повторителя, триггера Шмитта и головных телефонов. Катушка L1 измерительного генератора является датчиком, реагирующим на металлические предметы. Вблизи от таких предметов меняется частота сигнала генератора, что вызывает изменение частоты сигнала на выходе смесителя. Поскольку контур смесителя настроен на 1 кГц (разностная частота измерительного и опорного генераторов при отсутствии металлических предметов), то изменение частоты измерительного генератора приведет к уменьшению разностной частоты сигнала и снижению его амплитуды на выходе смесителя. В головных телефонах будет прослушиваться меняющийся тон сигнала, уменьшающийся по громкости. В непосредственной близости от массы металла напряжения сигнала будет недостаточно для срабатывания триггера и звук прекратится вовсе.

Схема металлоискателя на глубину 0,8 метра


Измерительный генератор собран на транзисторе Т1, частота которого 510 кГц. Колебательный контур генератора состоит из катушки L1 и конденсаторов СЗ, С4. Опорный генератор выполнен на транзисторе Т6, его колебательный контур состоит из катушки L3 и конденсаторов С12-С14. Смеситель собран на транзисторе Т2, в его нагрузке (контур L2, С6) выделяются колебания разностной частоты. Эмиттерный повторитель (ТЗ) служит для согласования смесителя с триггером на транзисторах Т4, Т5. Триггер срабатывает при напряжении 0,5 В. Поисковая катушка L1 выполнена в виде кольца диаметром 300 мм. Витки катушки заключены в дюралюминиевый электростатический экран диаметром 8 мм. Для изготовления катушки берут 10 отрезков провода ПЭВ-2 диаметром 0,96 мм, длиной 1250 мм. Этот жгут пропускают сначала в поливинилхлоридную трубку длиной 1000 мм, а затем в дюралюминиевую трубку длиной 960 мм и изгибают в виде кольца. Концы проводов соединяют между собой последовательно. Экран не должен образовывать короткозамкнутого витка. Катушка смесителя (L2) намотана на кольцевом сердечнике из феррита марки М2000НМА типоразмера К38 X 24 X 7 мм. Катушка имеет 200 витков провода ПЭВ-2 диаметром 0,47 мм. Катушка L3 содержит 135 витков провода ПЭЛШО диаметром 0,1 мм. В ней необходимо предусмотреть подстроечный латунный сердечник.

Внимание!!! Информация, содержащаяся на данной странице, добавлена из непроверенных источников, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.
