Типы сварных швов: подробные факты об этом

Сварка – это метод, который существует с давних пор, и различные типы сварных швов внедряются на протяжении десятилетий.

Сварные соединения можно классифицировать в зависимости от того, как куски металла расположены вместе или выровнены друг с другом. Каждый тип сварных швов отличается друг от друга дизайном, качеством и стоимостью. Выбор соответствующего типа сварного шва в соответствии с требованиями требует особого внимания и навыков сварщика.

Процесс сварки заключается в использовании тепла для расплавления отдельных металлических частей, так что их расплавленная часть сливается вместе и сплавляется, образуя единую бесшовную деталь.

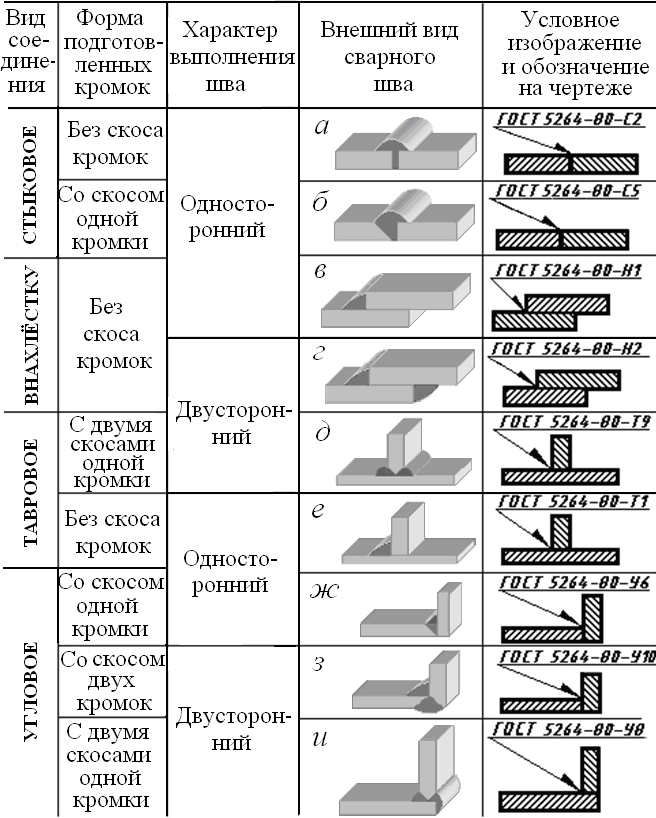

Различные типы сварных соединений

Сварные швы могут быть геометрически подготовлены разными способами.

Согласно информации Американское общество сварщиков (AWS), сварные соединения можно классифицировать в основном следующим образом:

  • Стыковое соединение
  • Угловой стык
  • Краевое соединение
  • Коленный сустав
  • Тройник

Вышеупомянутые сварные соединения охватывают различные типы сварных швов.

Сварщики должны выбрать тип сварного шва, соблюдая определенные критерии, такие как метод сварки и толщина свариваемых элементов. Как правило, сварные швы описываются их формой, когда мы наблюдаем их поперечное сечение.

В сварном соединении различные элементы соединяются вместе, образуя единую деталь, так что действующие на них напряжения распределяются. Сварное соединение должно выдерживать различные типы напряжений, такие как напряжения растяжения, напряжения сжатия, изгиба, кручения и напряжения сдвига. Способность сварного соединения преодолевать эти напряжения зависит как от конструкции, так и от целостности сварного шва.

Метод сварки и конструкция соединения взаимосвязаны, в зависимости от метода сварки мы должны выбрать тип соединения и наоборот.

Конкретный метод сварки приводит к точному и эффективному сварному шву определенного типа. Характеристики метода сварки, такие как скорость перемещения, проплавление, скорость наплавки, подводимое тепло и т. д., влияют на его характеристики и получаемый сварной шов.

Стыковое соединение

Стыковые сварные швы очень распространены и просты в сварке, здесь металлические детали располагаются рядом друг с другом на одной поверхности и соединяются встык. Наиболее распространенными сферами применения стыковой сварки являются производство и трубопроводная система.

Различные типы стыковых сварных швов (вариации формы разделки, области применения, ширины зазора и т. д.) при стыковой сварке перечислены ниже:

  • Квадратный
  • Одинарный скос
  • Двойной скос
  • Одноместный J
  • Двойной J
  • Одноместный V
  • Двойной V
  • Одноместный U
  • Двойные U-образные канавки
Геометрия стыкового соединения; википедия.

.

Поскольку ориентация материала обычно представляет только один конец длинной поверхности склеивания или сварки, полученное соединение по своей природе является слабым.

Накопление шлака, пористость, растрескивание и т. д. являются определенными недостатками стыковых швов, которые приводят к их ослаблению. Стыковые сварные швы можно точно подавать через автоматические сварочные аппараты благодаря их простоте конструкции.

Угловой стык

Угловые соединения распространены в производстве листового металла для сварки рам, ящиков, резервуаров и т. д. Это похоже на стыковые сварные швы, когда две пластины расположены под прямым углом друг к другу в «угле» либо открытым, либо закрытым способом, что дает L-образную форму.

В случае легковесных гибких листов точное выравнивание довольно затруднительно. Во избежание возникновения воздушной ловушки постарайтесь избавиться от воздушных карманов, ямок, неровностей поверхности в месте сварного соединения.

Ниже приведены различные геометрические схемы угловых сварных швов в угловых соединениях:

(i) Угловой сварной шов
(ii) Точечная сварка
(iii) Квадратная канавка сварка или стык сварной шов
(iv) V-образный сварной шов
(v) Сварной шов с разделкой кромок
(vi) U-образный сварной шов
(vii) Сварной шов с J-образной канавкой
(viii) Сварной шов с развальцовкой и V-образным пазом
(ix) Краевой сварной шов
(x) Угловой сварной шов

Краевое соединение

При краевом соединении металлические детали располагаются таким образом, чтобы края образовывали ровную поверхность, а затем одна или обе поверхности сгибаются под углом для образования соединения. В случае приложений, выдерживающих большие нагрузки, применяются дополнительные присадочные металлы для полного сплавления кромок.

Различные типы сварки в этом сварочном соединении:

Сварной шов с квадратной разделкой или сварной шов встык
Сварной шов с фаской
V-образный сварной шов
J-образный сварной шов
U-образный сварной шов
Краевой сварной шов
Угловой сварной шов

Коленный сустав

В случае сварки внахлест два конца металлических деталей разной толщины располагаются таким образом, чтобы одна деталь могла перекрывать другую. В зависимости от необходимости сварные швы делают только с одной стороны или с обеих сторон.

Этот тип соединений обычно избегают для более толстых материалов и предпочитают для листового металла. Коррозия является основной проблемой, связанной со сваркой внахлестку, однако, используя современные методы и изменяя параметры, эту проблему можно предотвратить. Поскольку соединения внахлестку имеют те же характеристики, что и угловые сварные швы, они также считаются угловыми сварными швами.

Различные типы сварки в соединении внахлестку

(i) Угловой сварной шов
(ii) Сварной шов с разделкой кромок
(iii) J-образный сварной шов
(iv) Пробковый сварной шов
(v) Щелевой шов
(vi) Точечная сварка
(vii) Сварной шов с развальцовкой и фаской

Тройник совместный

При Т-образном сварном шве две детали свариваются под углом 90 градусов друг к другу, одна деталь обычно прикрепляется к центру другой, образуя Т-образную форму. Этот тип соединения часто встречается при сварке трубы на опорной плите.

Различные стили сварки, которые можно использовать для создания тройникового соединения, следующие:

  • Пробковый сварной шов
  • Щелевой сварной шов
  • Сварной шов с фаской
  • Угловой шов
  • J-образный сварной шов
  • Плавящийся сварной шов
  • Сварной шов с развальцовкой

 Паз вводится, когда основной кусок металла толстый и сварка с обеих сторон не может выдержать нагрузку, соединение должно поддерживать. В случае тавровых соединений должно быть обеспечено эффективное проникновение в кровлю сварного шва.

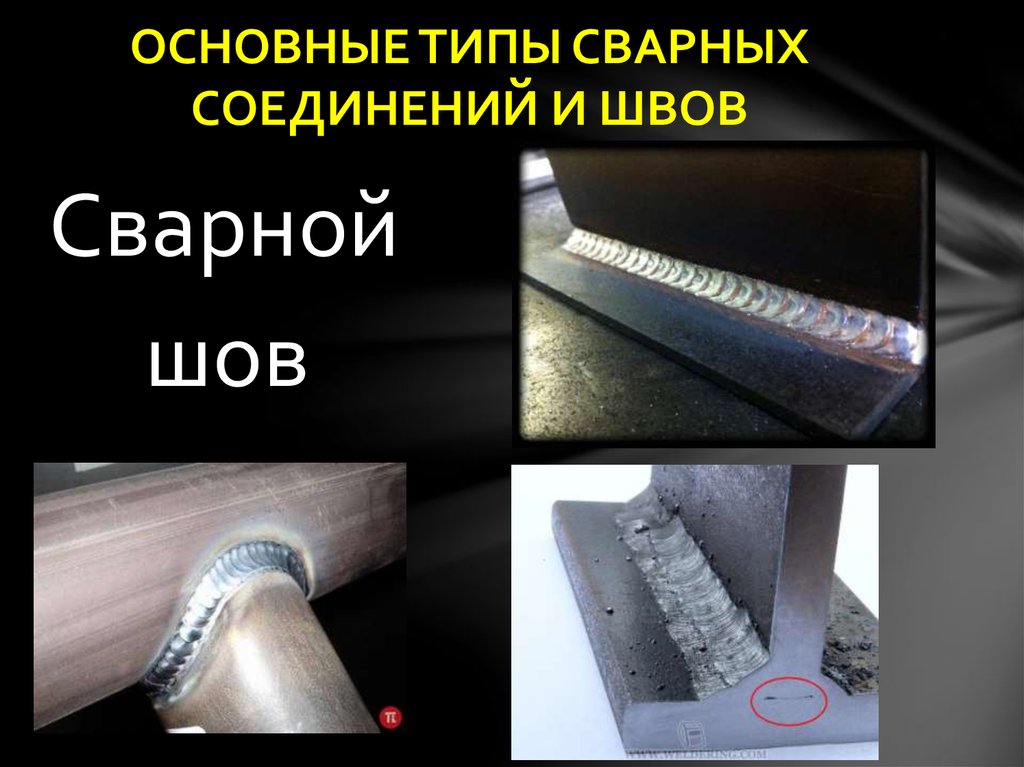

Различные типы сварных швов:
  • Угловой шов
  • Разделочный сварной шов
  • Шовный шов
  • Точечная сварка
  • Штепсельная сварка
  • Пазовый сварной шов
  • Сварка с полным и частичным проплавлением

Угловой шов

Это один из наиболее часто встречающихся типов сварки в производственных отраслях.

Угловые швы охватывают почти 70-80% всех швов, выполненных методом дуговой сварки. Тройниковые соединения, соединения внахлестку, угловые соединения — все они подпадают под угловые сварные соединения. Поскольку не требуется какой-либо подготовки кромок, угловые швы проще и дешевле стыковых швов.

Ниже перечислены различные типы угловых швов:

Сварной шов с квадратной канавкой

Сварка с одинарной V-образной канавкой

Сварной шов с одинарной кромкой

Сварной шов с одинарной U-образной канавкой

Сварка с одинарной J-образной канавкой

V-образный сварной шов

Факельный сварной шов

Угловой шов; Кредит изображения: Википедия

Основное различие между стыковым и угловым швом заключается в том, что поверхности, которые должны быть соединены при стыковом шве, находятся в одной плоскости, а в угловом шве поверхности составляют угол 90 градусов друг к другу.

Угол 45 градусов образуется между двумя частями в случае угловых швов, тогда как стыковый шов выглядит как шов или валик.

Когда болты недостаточно прочны и легко изнашиваются, сварщики обычно предпочитают угловые сварные швы, а также для соединения фланцев с трубопроводами и сварными конструкциями.

Пазовый сварной шов

Сварка с канавкой — это тип соединения, в котором отверстие между двумя элементами обеспечивает пространство для наплавки металла.

Двумя основными типами сварных швов с разделкой кромок являются одиночный V-образный и двойной V-образный. Сварные швы с канавками могут напоминать стыковые сварные швы, когда на двух элементах стыкового шва есть канавки.

Шовный шов

Сварной шов представляет собой непрерывный шов между двумя перекрывающимися элементами из одинаковых или разнородных материалов, создаваемый с помощью давления и электрического тока.

Поскольку металлы обладают свойством проводить электричество и могут выдерживать высокое давление, этот процесс выполняется в основном на металлах. Сварка швов сопротивлением является наиболее часто используемым процессом для шовных сварных швов. Сварные швы очень прочны и надежны по своей природе, потому что сварной шов соединяет большую площадь, а соединение выковывается из-за приложенного тепла и давления.

Точечная сварка

Здесь два металлических листа соединяются вместе в определенных местах. В случае точечной сварки два листа располагаются внахлест друг к другу (так же, как и при соединении внахлестку), затем вращающийся инструмент с большим усилием прижимается к верхней поверхности.

 Тепло трения и высокое давление пластифицируют листовой металл, штифт инструмента погружается в листы до тех пор, пока буртик не соприкоснется с поверхностью верхнего листа.

Принцип точечной сварки трением с перемешиванием; Кредит изображения: Википедия

Этот инструмент состоит из штифта, который вращается и проникает в лист, плечо в инструменте является источником высокого давления ковки, которое связывает листы без плавления. После короткого промежутка вращающийся инструмент вытягивается из листового материала, чтобы каждые 5 секунд выполнять новый точечный сварной шов.

точечная сварка; Кредит изображения: Википедия

Штепсельная сварка

Пробковые сварные швы в основном используются для замены заклепок и используются для соединения перекрывающихся поверхностей, одна из которых имеет отверстия.

 Это круговые сварные швы, используемые для соединения двух элементов вместе через небольшое отверстие в одном из элементов, и отверстие обычно частично или полностью заполнено металлом сварного шва.

В большинстве автомобильных применений сварка электрозаклепками заменяет точечную сварку, когда места, необходимого для работы оборудования для точечной сварки, недостаточно. Сварка пробкой дает более прочное соединение, чем точечная сварка.

штекерный сварной шов; Кредит изображения: Flickr

Пазовый сварной шов

Так же, как сварка пробкой, сварка щелей также используется для соединения перекрывающихся поверхностей, одна из которых имеет отверстия, круглые в случае сварки пробками и удлиненные для сварки щелей.

Проще говоря, при щелевой сварке один кусок материала соединяется с другим куском металла через продолговатое фигурное отверстие. Удлиненное отверстие может быть открытым с одного конца или может быть частично или полностью.

Сварные швы с полным и частичным проплавлением

Сварной шов с полным проплавлением или шов с полным проплавлением (CJP) имеет особый вид канавки, которая позволяет присадочному материалу проходить через весь зазор, начиная с верхней части шва до нижней.

В случае сварки с частичным проплавлением (PJP) присадочный материал не достигает корневой части шва. Если вы посмотрите на поперечное сечение соединения, вы обнаружите зазор между двумя элементами.

Металлические кромки, как правило, должным образом скошены, чтобы способствовать полному проникновению, или канавки CJP, U, J и V являются очень распространенными формами для полного проникновения. Хорошо сделанный CJP дает прочное и долговечное соединение, чем PJP.

Часто задаваемые вопросы

Q1: Различия между состояниями стыковых и угловых сварных швов.

Ответ: Если две металлические детали лежат в одной плоскости и соединяются между собой, то получается стыковой шов. Стыковые сварные швы требуют подготовки кромок.

Если соединяемые металлические детали образуют угол 90 градусов друг с другом, то получается угловой шов. Подготовка края не требуется.

Q2. В чем разница между сварным соединением и заклепочным соединением.

Ответ: Разница между сварным и заклепочным соединением указана ниже:

Сварное соединениеЗаклепочное соединение
Для сварных соединений отверстия в родительских элементах не требуются.Необходимое количество отверстий на родительских элементах, чтобы соединить их с помощью заклепок.
Получается непрерывный тип соединения.Прерывистый тип соединения получается за счет наличия зазоров между заклепками.
Соединения, как правило, герметичныВероятность утечки достаточно высока.
Прочность сварного соединения достаточно высокаяЗаклепочные соединения сравнительно слабые.
Вся сборка легче по весу.Вся сборка состоит из ряда компонентов, которые делают ее тяжелой.
Время, необходимое для сварки, меньшеПроцесс клепки включает в себя несколько этапов, которые занимают много времени.
Сварное и клепаное соединение

Вывод:

В завершение нашего поста мы можем сказать, что существуют разные типы сварных швов, и каждый из них имеет уникальные характеристики. Чтобы получить специализацию в области сварки, мы должны хорошо знать их качества и то, какое из них будет соответствовать нашим требованиям.

Карта сайта

close

запись аттестационного центра

Введите текст записи:

close

запись аттестационного пункта

аттестационный пункт №1

  • ОАО “Газпром” – 2 чел. ОТОГ п.1 ООО “ТГВ Строй-Сервис” – 2 чел. РД, СК п.2

  • ЗАО “Энергия” – 1 человек, СК п.1

  • ЗАО “Газпром” – 10 чел. СК п.1

close

запись аттестационного пункта

Введите текст записи:

Предыдущие записи:

  • ОАО “Газпром” – 2 чел. ОТОГ п.1 ООО “ТГВ Строй-Сервис” – 2 чел. РД, СК п.2

    Статус: добавлено (3 сентября 2013) Статус: принято (13 сентября 2013)
  • ЗАО “Энергия” – 1 человек, СК п.1

    Статус: добавлено (3 сентября 2013) Статус: отклонено (3 сентября 2013)
  • ЗАО “Газпром” – 10 чел. СК п.1

    Статус:
    добавлено
    (3 сентября 2013)
  • ОАО “Газпром” – 2 чел.

    ОТОГ п.1 ООО “ТГВ Строй-Сервис” – 2 чел. РД, СК п.2

    Статус: добавлено (3 сентября 2013) Статус: принято (13 сентября 2013)
  • ЗАО “Энергия” – 1 человек, СК п.1

    Статус: добавлено (3 сентября 2013) Статус: отклонено (3 сентября 2013)
  • ЗАО “Газпром” – 10 чел. СК п.1

    Статус: добавлено (3 сентября 2013)

Различные типы сварных швов при сварке

В процессе сварки мы сталкиваемся с различными типами сварных швов. Иногда мы не можем понять конкретный тип сварного шва, или вы знаете о нем очень мало. Но не волнуйтесь, прочитав эту статью, вы получите точное представление о каждом типе. В этой статье вы познакомитесь с каждым типом. Так чего же ты ждешь? Посмотрим внимательно….

Ниже приведены различные типы сварных швов:



  1. Fillet Weld
  2. Groove Weld
  3. Слот Weld
  4. Spot Weld
  5. She Seam Weld
  6. СВОЙ ПЕЛЕЙ
  7. Weld Weld
  8. FLASH WELD
  9. 13

  10. 13

    13

    13

    13

    13

    13

    13

    13. металлические детали вместе под прямым углом или под углом. Угловой сварной шов широко известен как тройник или сварной шов внахлестку.

    • При Т-образном соединении две металлические детали соединяются под прямым углом друг к другу, а при соединении внахлест две металлические детали перекрывают друг друга и свариваются по краям.
    • Сварной шов, полученный при угловом шве, имеет треугольную форму, которая может иметь выпуклые, вогнутые или плоские поверхности в зависимости от техники сварщика.

    Угловой сварной шов используется для соединения фланцев с трубами и поперечным сечением инфраструктуры. Он также используется для сварки поперечного сечения, когда болты недостаточно прочны, чтобы удерживать его и легко изнашиваются.

    2. Сварка с разделкой кромок:

    Сварка с разделкой кромок определяется как отверстие между двумя элементами соединения, которое обеспечивает пространство для удержания металла. Сварные швы с разделкой кромок являются наиболее часто используемыми швами после угловых швов. Существует семь основных типов разделочной сварки:

    1. Сварной шов с квадратной кромкой
    2. Сварной шов с одинарной кромкой V
    3. Сварной шов с одинарной кромкой
    4. Сварной шов с одинарной кромкой U
    5. Сварной шов с одинарной кромкой J На следующем рисунке показаны все семь основных типов сварки разделкой кромок:

      3. Наплавка:

      Процесс наплавки металла на другой металл для получения желаемых свойств и размеров с помощью технологии сварки. называется наплавочной сваркой. А сварной шов, который мы получили, называется наплавочным швом.

      Почему мы делаем Наплавку
      • Чтобы получить желаемые свойства на основном металле: Предположим, у нас есть металл с меньшей износостойкостью, и мы хотим повысить его износостойкость, тогда мы берем металл с большей износостойкостью и делаем поверхностная сварка. Таким образом, мы получаем желаемые свойства основного металла.
      • Для наращивания сломанных поверхностей металлов: Иногда из-за износа поверхности металлических деталей ломаются или изнашиваются. Поэтому для наращивания сломанных или изношенных поверхностей мы используем поверхностную сварку.

      Читайте также:

      • Что такое дуговая сварка? Как работает дуговая сварка?
      • Различные типы сварных соединений
      • Что такое дефекты сварки – виды, причины и способы устранения?

      4. Сварной шов

      Сварной шов используется для соединения двух металлических деталей. Он в основном используется, если мы хотим соединить металл разной толщины. Эти типы сварки используются, когда нам нужно сваривать внутри трубы. Форма сварного шва – круглая.

      5. Щелевой сварной шов

      По сути, щелевой сварной шов соединяет одну поверхность металла с другой через удлиненную полость или отверстие. Эта полость или отверстие могут быть частично заполнены металлом сварного шва или могут быть открытыми с одного конца.

      6. Сварка оплавлением

      Сварка оплавлением дает нам сварку оплавлением. При сварке оплавлением не используются никакие присадочные металлы. Здесь сплавление происходит по всей стыкуемой (примыкающей) поверхности. Здесь тепло вырабатывается с помощью сопротивления протеканию тока между поверхностями, а также применяется давление для выработки тепла. Этот тип сварки используется в железнодорожной промышленности.

      7. Сварной шов

      Сварной шов представляет собой непрерывный шов, который получается между двумя перекрывающимися элементами соединения. Шовная сварка получается при использовании шовной сварки сопротивлением.

      8. Точечная сварка

      Сварка, которую мы получаем при точечной сварке, называется точечной сваркой. В этом методе сварки две металлические детали соединяются вместе в виде точек. Соприкасающиеся поверхности двух металлов имеют пятна на определенном расстоянии. Посмотрите на диаграмму выше, чтобы понять это ясно.

      В этой статье мы узнали о различных типах сварных швов. Надеюсь, что эта статья даст вам четкую информацию о различных типах сварки. Если вы получили какие-то ценные знания из этого, поделитесь ими с друзьями, потому что «Обмен означает заботу»

      Типы сварных швов — полное руководство

      Содержание

      Основы сварки

      Что такое сварка?

      Сварка используется для соединения деталей путем плавления материалов и их сплавления.

      В приведенном выше GIF-файле используется сварочный аппарат MIG для сварки двух металлических компонентов.

      Аппарат для сварки MIG имеет присадочный материал, который откладывает материал между двумя частями. Это оставляет после себя валик сварного шва, который выглядит так:

      Мы можем видеть такие сварные швы везде, куда ни глянем.

      Обычно их убирают для общества, и вид сварных швов может быть не таким очевидным, как сварной шов выше.

      Одним из способов улучшить внешний вид сварных швов является использование процесса, называемого дробеструйной очисткой.

      Дробеструйная обработка сварных стальных конструкций приводит к потускнению поверхности, как показано на этом поручне:

      Еще один способ привести в порядок сварной шов — просто покрасить компонент после его сварки:

      Объяснение различных типов доступных нам сварных швов, будет полезно сначала показать, как различные детали могут быть сварены вместе.

      Способ соединения различных деталей называется соединением.

      Различные типы сварных соединений

      При сварке используются 5 основных соединений:

      • Соединение в паз (или встык)
      • Угловое соединение
      • Соединение по краю
      • Соединение внахлестку
      • Тройник

      .

      Вращайте и масштабируйте приведенные ниже 3D-модели, нажав кнопку «Загрузить 3D-модель».

      Что такое пазовое (стыковое) соединение?

      Соединение в паз (или встык) – это соединение двух частей вместе через зазор или паз.

      Например, если у нас есть две металлические пластины с зазором между ними:

      Загрузить 3D-модель

      Мы можем добавить сварной шов между зазором (обозначен синим цветом):

      Загрузить 3D-модель

      Это известно как соединение в паз (или встык).

      Если вместо этого у нас есть две металлические пластины, сдвинутые вместе (или «впритык» друг к другу):

      Загрузить 3D-модель

      На этот раз у нас нет зазора между двумя пластинами для заполнения шва.

      Для выполнения сварного шва между пластинами мы можем вырезать канавку в пластинах, чтобы оставить место для заполнения шва:

      Загрузить 3D-модель

      И теперь мы можем применить наш сварной шов:

      Загрузить 3D-модель

      Это еще один пример соединения с канавкой.

      Что такое угловое соединение?

      Угловое соединение – это соединение двух деталей под углом.

      Подумайте о двух пластинах, встречающихся в углу:

      Загрузить 3D-модель

      Сварной шов может быть размещен между углами для соединения обеих пластин:

      Загрузить 3D модель

      Что такое кромочное соединение?

      Краевое соединение – это соединение двух деталей по общей кромке и параллельное друг другу.

      Простой пример: две пластины вместе:

      Загрузить 3D-модель

      Пластины можно соединить сваркой по краю:

      Загрузить 3D-модель

      Что такое соединение внахлестку?

      Соединение внахлестку, когда две детали перекрывают друг друга:

      Загрузить 3D модель

      Сварной шов может применяться там, где две пластины перекрывают друг друга:

      Загрузить 3D-модель

      Что такое тройник?

      Т-образное соединение представляет собой соединение двух частей, образующих Т-образную форму, например:

      Загрузить 3D-модель

      Сварной шов может применяться в местах, где пластины соприкасаются перпендикулярно:

      Загрузить 3D-модель

      Обозначение различных типов сварных швов

      Название, данное типу сварного шва, обычно определяется формой его поперечного сечения.

      Например, сварной шов с квадратной разделкой имеет квадратное поперечное сечение, точечный сварной шов имеет форму пятна, а поперечное сечение сварного шва с прорезью имеет форму прорези.

      Контуры поперечного сечения

      Форма некоторых типов сварных швов также может быть заподлицо, выпуклой или вогнутой.

      Они известны как контуры поперечного сечения.

      Что такое заподлицо или плоский контур поперечного сечения?

      Например, сварной шов с ровным (или плоским) контуром выглядит так:

      Загрузить 3D-модель

      Что такое символ плоского или плоского контура поперечного сечения?

      Символом плоского контура является вертикальная прямая линия:

      Что такое выпуклый контур поперечного сечения?

      Например, сварной шов с выпуклым контуром выглядит так:

      Загрузить 3D-модель

      Что такое символ для контура выпуклого поперечного сечения?

      Символ сварного шва с выпуклым контуром представляет собой кривую линию:

      Что такое вогнутый контур поперечного сечения?

      Сварной шов с вогнутым контуром выглядит так:

      Загрузить 3D-модель

      Что такое символ для контура вогнутого поперечного сечения?

      Символ вогнутого контура представляет собой кривую линию, направленную в направлении, противоположном выпуклому контуру:

      Если нас не интересует наличие сварного шва с определенным поперечным сечением, мы также можем опустить его и не иметь контура.

      Стыковые сварные швы

      Что такое сварные швы?

      Сварной шов с разделкой (или встык) — это тип сварного шва, при котором детали соединяются посредством сварного шва между разделкой или зазором (подумайте о соединении с разделкой кромок, которое обсуждалось в начале).

      Существует 6 основных сварных швов:

      • квадратная канавка
      • Bevel Groove
      • V Groove
      • J Groove
      • U Groove
      • Flare Groove

      Разница между разницей между разницей.

      Давайте посмотрим на каждый из них.

      Сварные швы с квадратными канавками

      Что такое сварные швы с квадратными канавками?

      Сварной шов с квадратной разделкой имеет поперечное сечение квадрата или прямоугольника.

      Квадрат можно вырезать из материала или создать зазор, просто раздвинув два компонента друг от друга.

      Подготовленные металлические пластины могут выглядеть примерно так:

      Загрузить 3D-модель

      Сварной шов с квадратной разделкой будет выглядеть следующим образом:

      Загрузить 3D-модель

      Что такое символ сварного шва с квадратной канавкой?

      Символом сварного шва с квадратной разделкой являются две вертикальные линии:

      Для чего используется сварной шов с квадратной разделкой?

      Сварной шов с квадратной разделкой используется, поскольку это простое и дешевое сварное соединение.

      Сварные швы с квадратной разделкой обычно используются для листового металла (материал толщиной менее 5 мм).

      Использование материала большей толщины может затруднить наложение сварного шва, и может потребоваться дополнительная подготовка для получения более прочного сварного шва.

      Сварные швы со скошенными кромками

      Что такое сварные швы со скошенными кромками?

      Сварной шов с разделкой кромок – это когда один из компонентов имеет скос (или фаску) на соединительной кромке.

      Подготовка к сварке с разделкой кромок выглядит следующим образом:

      Загрузить 3D-модель

      И тогда после сварки это будет выглядеть так:

      Загрузить 3D-модель

      Что такое символ сварного шва со скошенной кромкой?

      Условное обозначение сварного шва с разделкой кромок:

      Для чего используется сварной шов со скошенной кромкой?

      Сварной шов со скошенной кромкой обычно используется для более толстых материалов, чтобы облегчить наложение сварного шва.

      Также обычно используется, когда можно модифицировать только один из соединительных компонентов.

      Что такое коническая канавка с широким корневым швом?

      Разделка под фаской с широкой притупленной поверхностью — это тип сварного шва, при котором фаска не прорезает всю поверхность:

      Загрузить 3D-модель

      Затем со сваркой:

      Загрузить 3D-модель

      Что такое символ скошенной канавки с широким торцевым сварным швом?

      Обозначение сварного шва с широкой корневой поверхностью:

      Что такое сварной шов с двойной фаской?

      Канавка с двойным скосом — это когда скос применяется к другой стороне того же компонента:

      Загрузить 3D-модель

      И тогда после сварки это будет выглядеть так:

      Загрузить 3D модель

      Что такое символ сварного шва с разделкой кромок под двойным скосом?

      Обозначение сварного шва с разделкой кромок с двойным скосом:

      Для чего используется сварка с разделкой кромок с двойным скосом?

      Сварной шов с разделкой кромок под двойным скосом обычно используется для более толстых материалов, поскольку требуется меньше присадочного материала – два скоса уже, чем один скос из-за одинаковой толщины материала.

      Дополнительным преимуществом использования двойной фаски является то, что другой сварной шов помогает компенсировать искажение материала в одном направлении.

      Что такое сварной шов с фаской и кромкой под крутым углом?

      Сварной шов с разделкой кромок с крутыми кромками представляет собой сварной шов с разделкой кромок под более крутым углом:

      Загрузить 3D-модель

      После сварки:

      Загрузить 3D-модель

      Что такое условное обозначение сварного шва со скошенной кромкой и кромками с крутыми краями?

      Обозначение сварного шва с разделкой кромок под крутым углом:

      Для чего используется сварной шов с разделкой кромок под крутым углом?

      Для шва с разделкой кромок под крутым углом требуется меньше наполнителя, чем для обычного сварного шва с разделкой кромок.

      Сварка с V-образной канавкой

      Что такое сварка с V-образной канавкой?

      Сварной шов с V-образным пазом – это место, где скос находится на обоих соединительных компонентах:

      Загрузить 3D-модель

      Сварной шов имеет поперечное сечение V:

      Загрузить 3D-модель

      Что такое символ сварного шва с V-образной канавкой?

      Символ V-образного сварного шва имеет форму буквы V:

      Для чего используется V-образный сварной шов?

      Как и сварка со скошенной кромкой, сварка с V-образной канавкой обычно используется для более толстых материалов, чтобы облегчить наложение сварного шва и получить более прочный сварной шов.

      V-образный паз используется, когда оба компонента могут быть модифицированы, в отличие от сварного шва с фаской.

      Что такое V-образный паз с широким корневым швом?

      V-образная канавка с широкой поверхностью основания — это место, где V-образная канавка не проходит через всю поверхность:

      Загрузить 3D-модель

      И тогда после сварки это будет выглядеть так:

      Загрузить 3D-модель

      Что такое V-образный паз с широким корневым швом?

      Обозначение V-образной канавки с широким основанием:

      Что такое сварной шов с двойной V-образной канавкой?

      Сварной шов с двойной V-образной канавкой, когда скос находится на обоих компонентах и ​​на обеих сторонах компонентов:

      Загрузить 3D-модель

      После сварки это будет выглядеть так:

      Загрузить 3D-модель

      Что такое символ сварного шва с двойной V-образной канавкой?

      Символ сварного шва с двойной V-образной канавкой:

      Для чего используется сварной шов с двойной V-образной канавкой?

      Сварной шов с двойной V-образной канавкой используется, когда обе стороны материала могут быть изменены.

      Преимущество использования двойного V-образного сварного шва заключается в том, что используется меньше присадочного материала, поскольку двойной V-образный профиль уже, чем одиночный V-образный.

      Сварка с обеих сторон помогает свести к минимуму деформацию и сохранить прямолинейность материала, аналогично двойному скосу канавочный шов.

      Что такое крутой сварной шов с V-образным пазом?

      Сварной шов с V-образным пазом с крутым краем аналогичен сварному шву с V-образным пазом, но с более крутым углом:

      Загрузить 3D-модель

      После сварки это будет выглядеть так:

      Загрузить 3D-модель

      Что такое условное обозначение сварного шва с V-образным пазом с крутыми флангами?

      Обозначение сварного шва с крутым V-образным пазом:

      Для чего используется сварной шов с крутым V-образным пазом?

      Как и при сварке кромок с крутыми кромками, при сварке кромок с крутыми кромками с V-образными канавками используется меньше присадочного материала, чем при сварке с обычными пазами.

      J-образный сварной шов

      Что такое J-образный сварной шов?

      J-образный сварной шов с разделкой кромок – это место, где один компонент имеет J-образный вырез. Обычно для этого требуется специальное оборудование для резки J-образной формы:

      Загрузить 3D-модель

      После сварки это будет выглядеть так:

      Загрузить 3D-модель

      Что такое символ для сварного шва с J-образной канавкой?

      Обозначение сварного шва с J-образным разделком:

      Для чего используется J-образный сварной шов?

      Сварка с J-образным пазом, как правило, не так проста и дешева в производстве по сравнению со скошенными пазами.

      Преимущество J-образных канавок заключается в том, что канавка врезается в меньшее количество материала, поэтому используется меньше присадочного материала.

      Что такое сварной шов с двойной J-образной разделкой?

      Сварной шов с двойной J-образной канавкой – это сварной шов с J-образной канавкой на другой стороне детали:

      Загрузить 3D-модель

      Образует J-образный сварной шов с обеих сторон:

      Загрузить 3D-модель

      Что такое символ для сварного шва с двойной J-образной разделкой?

      Обозначение сварного шва с двойной J-образной разделкой:

      Для чего используется сварная сварка с двойной J-образной разделкой?

      Сварной шов с двойной J-образной канавкой используется, когда один компонент не может быть изменен, а сварной шов находится на другой стороне компонента, чтобы минимизировать деформацию.

      Однако производство J-профиля может быть дорогостоящим.

      U-образный сварной шов

      Что такое U-образный сварной шов?

      Сварной шов с U-образным пазом похож на J-образный паз на каждом компоненте, образуя U-образную форму, когда компоненты соединяются вместе:

      Загрузить 3D-модель

      После сварки это будет выглядеть так:

      Загрузить 3D-модель

      Что такое символ U-образного сварного шва?

      Обозначение U-образного сварного шва:

      Для чего используется U-образный сварной шов?

      U-образная канавка используется, когда оба компонента могут быть модифицированы для вырезания в них J-образной формы. Опять же, для этого используется специальное оборудование, поэтому производство может быть более дорогим.

      U-образные канавки обычно используются для уменьшения количества используемого шва по сравнению с V-образным швом, например, на компонентах из толстого материала.

      Что такое двойной U-образный сварной шов?

      Сварной шов с двойной U-образной канавкой — это канавка J-образной формы с обеих сторон каждого компонента, образующая U-образную форму сверху и снизу:

      Загрузить 3D-модель

      После сварки это будет выглядеть так:

      Загрузить 3D-модель

      Что такое символ сварного шва с двойной U-образной канавкой?

      Обозначение сварного шва с двойной U-образной канавкой:

      Для чего используется сварной шов с двойной U-образной канавкой?

      Сварной шов с двойной U-образной канавкой может использоваться для толстых компонентов, требующих сварки с каждой стороны и обоих компонентов.

      Раструбная канавка

      Раструбная канавка представляет собой место, где одна или обе соединительные детали соединяются по радиусу.

      Фланцы и трубы из листового металла и хорошие примеры раструбных канавок.

      Что такое раструбный сварной шов со скошенной кромкой?

      Раструбный сварной шов со скошенной кромкой — это когда один компонент имеет радиус, а другой — плоскую поверхность, как показано ниже:

      Загрузить 3D-модель

      После сварки это будет выглядеть так:

      Загрузить 3D-модель

      Что такое символ для развальцовочного сварного шва со скошенной кромкой?

      Обозначение раструбного сварного шва со скошенной кромкой:

      Для чего используется раструбный сварной шов?

      Раструбный сварной шов со скошенной кромкой часто используется в листовом металле для соединения фланцев:

      Загрузить 3D-модель

      Что такое раструбный сварной шов с V-образным пазом?

      Сварной шов с фаской и разделкой кромок имеет радиус на обоих компонентах:

      Загрузить 3D-модель

      После сварки это будет выглядеть так:

      Загрузить 3D-модель

      Что такое символ для сварного шва с V-образным пазом?

      Обозначение раструбного сварного шва с V-образным пазом:

      Для чего используется раструбный сварной шов с V-образным пазом?

      Раструбный сварной шов с V-образным пазом часто используется в листовом металле для соединения фланцев:

      Загрузить 3D-модель

      Обратная сварка и обратная сварка

      Что такое обратная сварка?

      Задний сварной шов – это сварной шов, накладываемый после основного разделочного шва.

      Например, мы начинаем с разделки швов, например:

      Загрузить 3D модель

      Затем к сварному шву с разделкой кромок (отмечено синим цветом внизу) прикладывается задний сварной шов.

      Загрузить 3D-модель

      Задний сварной шов используется для заполнения зазора на другой стороне компонента. Иногда это также используется для улучшения внешнего вида сварного шва.

      Что такое подварочный шов?

      Подварочный шов применяется к компонентам перед наложением сварного шва с разделкой кромок:

      Загрузить 3D-модель

      Сварной шов с разделкой кромок применяется после:

      Загрузить 3D-модель

      Подкладочный шов служит опорой для разделочного шва.

      Что такое символ заднего или подкладочного шва?

      Символ заднего или подкладочного шва тот же, он имеет форму полукруга:

      Угловые сварные швы

      Что такое угловые швы?

      Угловой сварной шов — это тип сварного шва, который соединяет два компонента перпендикулярно или под углом.

      Т-образные соединения являются хорошим примером использования угловых сварных швов:

      Загрузить 3D-модель

      Помните, что сварные швы могут иметь разные контуры поперечного сечения?

      В технике скругление представляет собой изогнутую кромку, и, увидев скругление с выпуклым контуром, нетрудно понять, откуда, вероятно, произошло это название.

      Угловой шов — один из самых популярных видов сварных швов.

      Что такое символ для углового сварного шва?

      Угловой сварной шов имеет форму треугольника:

      Пробковые сварные швы

      Что такое штекерные сварные швы?

      Сварка пробкой используется для соединения различных компонентов путем сварки через отверстие в одном компоненте.

      Например, у нас есть две пластины внизу, верхняя пластина имеет сквозное отверстие, а нижняя пластина не имеет отверстия:

      Загрузить 3D-модель

      Для заполнения отверстия, соединяющего два компонента, можно использовать сварку методом электрозаклепки:

      Загрузить 3D-модель

      Что такое символ для сварного шва?

      Символом электрозамкового шва является прямоугольник:

      Чтобы узнать о различных типах инженерных отверстий, ознакомьтесь с постом здесь.

      Сварные швы

      Что такое сварные швы?

      Сварка в прорези аналогична сварке электрозаклепками, но вместо сварки через отверстие используется прорезь:

      Загрузить 3D-модель

      После сварки:

      Загрузить 3D-модель

      Что такое символ для щелевой сварки?

      Обозначение сварного шва с прорезью такое же, как и у сварного шва:

      Приварные шпильки

      Что такое приварные шпильки?

      Шпилька в технике – стержень с резьбой. Приварка шпилек — это приваривание шпильки к другому компоненту:

      .

      Загрузить 3D-модель

      После приварки шпилек:

      Загрузить 3D-модель

      Приварка шпилек обычно используется для приварки крупных резьбовых соединений к толстым материалам.

      Что такое символ приварного шпильки?

      Символ приварки шпилек представляет собой круг с крестом посередине:

      Точечная сварка

      Что такое точечная сварка?

      Точечная сварка — это тип сварки, в котором используется электрическое сопротивление, а не присадочный материал.



      Загрузить 3D-модель

      Аппарат для точечной сварки используется для подачи электрического тепла в локализованном месте, вызывая плавление:

      Загрузить 3D-модель

      Точечная сварка обычно используется в автомобилестроении для соединения основных компонентов шасси.

      Что такое символ точечной сварки?

      Символом точечной сварки является круг:



      Шовная сварка

      Что такое шовная сварка?

      Шовная сварка аналогична точечной сварке, но электрическое сопротивление используется для создания непрерывного шва.

      Загрузить 3D-модель

      После сварки:

      Загрузить 3D-модель

      Что такое символ шовного сварного шва?

      Символом сварного шва является круг с двумя пересекающими его горизонтальными линиями:



      Наплавка сварных швов

      Что такое наплавка сварных швов?

      Наплавочный (или наплавочный) сварной шов – это наложение валика сварного шва на поверхность компонента:

      Загрузить 3D-модель

      Наплавочный шов также может применяться для улучшения характеристик компонента, таких как твердость.
