Точечный сварочный аппарат своими руками схема: Контактная сварка – схема сборки аппарата точечной сварки своими руками + Видео

alexxlab | 25.05.2023 | 0 | Разное

Содержание

Сварочный аппарат своими руками – 110 фото создания всех необходимых блоков

Основная часть специалистов считает, что создание аппарата для сварки не потребует особых навыков. Но прежде чем приступить к его изготовлению, нужно чётко понять в каких целях его можно использовать.

Очень важно, чтобы схема сварочного аппарата была как можно проще, изредка, даже применяют трансформаторы, изъятые из микроволновой печи. Изделие обязано функционировать от бытовой электрической сети с напряжением в 220В.

При этом выделяют целый каталог самодельных аппаратов, функционирующих от электрической сети в 380В.

Краткое содержимое статьи:

Комплектация

Сборка аппарата, в большинстве ситуаций, совершается для осуществления мелких сварочных работ, требуемых в бытовых условиях.

В комплектацию представленного аппарата включены следующие компоненты:

Блок питания

Главным компонентом в нём считается преобразователь (трансформатор), его можно создать из бывшего автотрансформатора или же из преобразователя, изъятого из микроволновой печи. Если используется последний вариант, то вынимая трансформатор из микроволновой печи нужно быть предельно осторожными, чтобы не навредить основной обмотке.

Дополнительная обмотка подвергается удалению и переделке. Расчёт числа витков и объема проводов из меди рассчитывается с учётом заранее подобранной мощности изготавливаемого аппарата.

Блок выпрямителя

Главными компонентами представленного оборудования являются диоды. Подборка мощности диодов выполняется таким образом, чтобы они были в состоянии выдержать предварительно установленные нагрузки. Для охлаждения диодов применяются специальные радиаторы, изготовленные из сплава алюминия.

При разметке установочной платы обязательно нужно оставить место для дроссели, которая создана сглаживать импульсы. Сборка выпрямителя выполняется на отдельной плате с применением гетинакса или текстолина.

Блок инвертора

Инвертор трансформирует поступающий из выпрямителя постоянный ток в переменный, который характеризуется высокой частотой колебания. Трансформация осуществляется с применением электронных схем на мощных транзисторах или тиристорах.

Изготовить сварочный инвертор своими руками – не трудно, главное, подобрать все представленные компоненты, присутствующие в комплектации. К тому же можно значительно сэкономить на дополнительной обмотке преобразователя, используя не медные провода, а медную жесть.

Технология сборки сварочного аппарата

Если вас интересует, как сделать сварочный аппарат собственноручно, то нужно следовать такому плану:

Выпрямитель располагается на одном пульте управления с преобразователем и дросселю. Регулятор силы тока располагается на панели управления.

С имеющихся катушек преобразователя (не задевая сердечник) удаляются дополнительные обмотки. К основной обмотке прикасаться не нужно, а вот среднюю можно перемотать проводом, выполняя отводы через последующие тридцать витков.

Применяя многожильный кабель силового типа с тремя фазами на две, расположенные по краям катушки до полноценного их наполнения требуется намотать дополнительную обмотку.

Клеммы для выведения дополнительного типа обмотки преобразователя изготавливаются из трубок, из меди, диаметр которых равен 10-12 миллиметров, в длину они достигают 30-40 миллиметров. Одна сторона клеммы расклепывается и в образовавшейся пластине просверливается выемка размером около десяти миллиметров, с обратной стороны, вставляется предварительно зачищенный провод.

С панели, размещённой сверху преобразователя, удаляются винты, оснащённые гайками, и заменяются усовершенствованными винтами, типа М10 – к ним подсоединяются клеммы.

Для выведения основной обмотки создается отдельная плата и прикрепляется к преобразователю. Предварительно в плате нужно создать 10-11 отверстий, в диаметре достигающих 6 миллиметров, и соединить с ними винты М6, содержащие две гайки и шайбы. Далее, осуществляется параллельное соединение двух боковых обмоток, а затем добавление к ним средней обмотки.

Главной характеристикой самодельного сварочного аппарата является то, что к электрической сети он может быть подключен только через рубильник, используя провода сечения около 1,5 мм2.

С фото сварочного аппарата, изготовленного своими руками можно ознакомиться в нашей галерее.

Если при изготовлении представленного аппарата своими руками возникают трудности, то всегда можно приобрести сварочный аппарат в магазине.

Фото сварочного аппарата своими руками

Также рекомендуем посетить:

Костюм сварщика
Типы сварочных аппаратов
Как залудить паяльник
Сварочный стол
Сварочный полуавтомат
Сварочные провода
Сварочные электроды
Плазмотрон
Как паять
Сварочный аппарат для дома
Споттер
Как запаять радиатор
Сварочная проволока
Сварочный трансформатор
Сварочная горелка
Сварка полипропиленовых труб
Газовая сварка
Сварочный аппарат
Плазменный сварочный аппарат
Сварочные работы
Точечная сварка
Дуговая сварка

Как варить алюминий
Сварочная маска
Электрододержатель
Какой сварочный аппарат выбрать
Холодная сварка
Сварочный инвертор
Как сварить металл
Сварочное оборудование

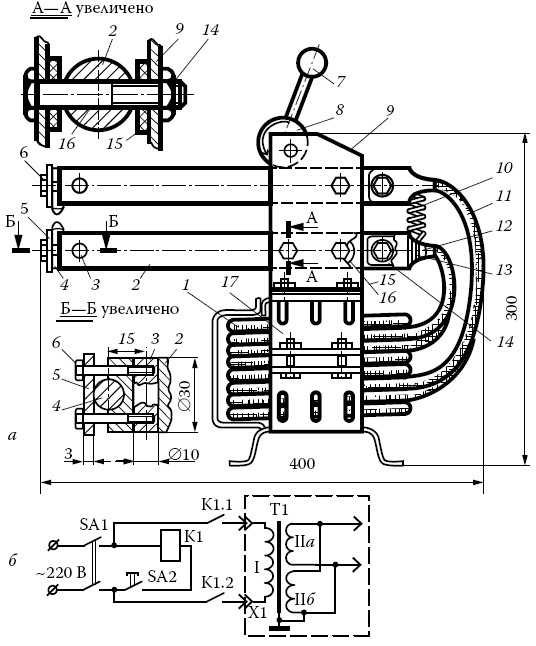

▶▷▶▷ схема точечной сварки своими руками журнал радио

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	19-05-2019

схема точечной сварки своими руками журнал радио – Устройство точечной сварки своими руками Схема, описание wwwdiagramcomualisthomehome421shtml Cached Более точное время цикла сварки подбирают переменным резистором r2Грубую подстройку тока сварки осуществляют путем переключения отводов силового трансформатора Т2 Аппарат контактной сварки своими руками из старых ламповых wwwfreesellerru1198-apparat-kontaktnojj Cached Аппарат контактной сварки своими руками Не выкидывайте старые ламповые телевизоры на свалку, они очень даже еще могут пригодиться в домашнем хозяйстве Точечная сварка своими руками Таймер NE555 – Страница 3 wwwrlocmanruforumshowthreadphp?t14488page3 Cached Страница 3- Точечная сварка своими руками Таймер ne555 Сварка аппарат для точечной сварки Аппарат контактно-точечной сварки своими руками Machine wwwyoutubecom watch?vZyiICM-p5Ro Cached От сети 220 вольт Выходное напряжение 49 вольта Ток 1600 ампер On 220 volts Output voltage 49 volts Current 1600 amps Таймер для аппарата точечной сварки radiomastercomua10570-taymer-dlya-apparata Cached Таймер для аппарата точечной сварки Корпус это завершающий элемент любой сколько-нибудь крупной электрической или электронной конструкции Точечная сварка из старых телевизоров radiomastercomua9760-tochechnaya-svarka-iz Cached Примером тому может быть изготовленный мною аппарат точечной сварки , предназначенный для приваривания листовой стали толщиной до 0,50,8 мм к массивным стальным деталям Инструкцию По Ремонту Радиоприемника Океан 214 – booktelecom booktelecomweeblycombloginstrukciyu-po Cached Требования к электродам Электроды, которые применяются для точечной сварки своими руками , должны гарантировать прочность в интервале рабочей температуры, высокую тепло- и электрическую Сайт радиолюбителей – Простейший цифровой вольтметр своими electronicvladbazarcomindexphp?dosearchstoryCFF Cached Устройство точечной сварки своими руками Категория схемы: Бытовая электроника Преимущество точечной сварки неоспоримо при выполнении сварочных работ с деталями, имеющими малые размеры Схемы сварочных аппаратов и инверторов RadioHataRU radiohataruother1246-welding-machines Cached Схемы сварочных аппаратов и инверторов Большая подборка схем, фотографий, описаний конструкций современных сварочных установок Сайт радиолюбителей – Микрофонный ревербератор своими руками electronicvladbazarcomindexphp?dosearchstoryCCE Cached Устройство точечной сварки своими руками Категория схемы: Бытовая электроника Преимущество точечной сварки неоспоримо при выполнении сварочных работ с деталями, имеющими малые размеры Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox – the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 1,170

Альбом quot;сумки со схемамиquot; пользователя paradisea . К сожалению, этот альбом доступен только
зарегистрированным пользователям сайта Gallery.ru. Об особенностях применения и изготовления аппарата для точечной сварки рассмотрим далее. Для самостоятельного изготовления устройства точечной сварк
та для точечной сварки рассмотрим далее. Для самостоятельного изготовления устройства точечной сварки контактного типа, используйте нижеприведенные схемы. Схемы и описания трансиверов, усилителей, антенн и другой радиолюбительской аппаратуры, бытовой радиоаппаратуры. Справочники. Файловый архив. Библиотека литературы. Советы начинающим. За провал своего позорного наступления отомстили, Захар Прилепин о гибели Гиви. Адольф Гитлер, 20 февраля 1938, Австрийское Радио. Содержание номеров, электронные версии журнала с 1995 года. Сведения о подписке. Конференция для радиолюбителей. Журнал радио. Стратегия Блицкриг 3 отказалась от условно-бесплатной модели распространения, при которой доступ к основной игре предоставляется безвозмездно, а деньги взимаются за право пользоваться различными дополнительными услугами.
Авторы вернулись к традиционной схеме продаж, объяснив это решение рыночными трендами. Это не радио изменилось. СЕРТИФИКАТ НАСТОЯЩИМ УДОСТОВЕРЯЕТСЯ, ЧТО МОДЕЛЬ AV-головного устройства Prology DVS-1440 УДОСТОЕНА ЗВАНИЯ по результатам тестирования журналом АВТОЗВУК Главный редактор журнала АВТОЗВУК Андрей ЕЛЮТИН. В 1967-1983 гг. – сотрудник радио Свобода. Издатель бюллетеней Страницы истории и В помощь руководителю, журнала Пути русского сокольства. Точечное расширение зон платной парковки не единственный вопрос, который на данный момент волнует заммэра Ликсутова. Автомобиль и все, что с ним связано, область компромиссных, неоптимальных решений, и у каждого из них есть свои плюсы и минусы.

усилителей

smarter
smarter
которые применяются для точечной сварки своими руками

схема точечной сварки своими руками журнал радио Картинки по запросу схема точечной сварки своими руками журнал радио Другие картинки по запросу схема точечной сварки своими руками журнал радио Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Точечная сварка в домашней мастерской Electrikinfo electrikinfomainpraktikatochechnayasvarkavdomashneymasterskoyhtml Похожие Точечная сварка Точечная сварка относится к разряду так называемых контактных сварок Одна из первых конструкций аппарата для точечной сварки была описана в журнале РАДИО N , г с Схема Схема аппарата для точечной сварки Прижим деталей осуществляется усилием руки Аппарат контактной сварки своими руками из старых ламповых Домашний мастер Сварочные аппараты Аппарат контактной сварки своими руками Не выкидывайте старые ламповые аппарат точечной сварки , предназначенный для приваривания листовой стали Схема устройства управления сварочным аппаратом контактной сварки Если Вы про ссылку в литературе на журнал Радио Nг стр, Точечная Электросварка Сварочные аппараты и мощные сетевые forumcxemnet Сварочные аппараты и мощные сетевые инверторы Похожие мар г Может ктото уже собирал такую, или подобную схему ? Делал давно макет точечной сварки из транса квт, вторичную Почитай статью из журнала Радио за г где описана Купить руб Точечная микросварка самоделкин samodelkynsuindex Юный техник Журналы Юный техник для умелых рук Журналы Радио Журналы Как видно из принципиальной электрической схемы , рис аппарат Сетевая обмотка сварочного трансформатора подключена к сети через типа А на контактов кабельная конструкция, см фото на вкладке Видео Точечная сварка своими руками с контроллером из микроволновки Denis Geek YouTube нояб г Точечная сварка своими руками с микроволновки , финальное Denis Geek YouTube дек г Точечная сварка из конденсаторов!!! Как сделать точечную Invex lab YouTube мар г Все результаты как сделать сварочный аппарат Форум самодельщиков samdelkarutopic апр г Скачай книгу Зубаль Сварочный апарат своими руками Там на схеме есть две незнакомые детали Q и Q GNlда и Проще чем схема аппарата для точечной сварки , описанной в в журнале РАДИО N , Точечная сварка из трансформатора микроволновки Приспособления мар г Для того, чтобы сделать точечную сварку своими руками , понадобится Трансформатор от микроволновки Медный одножильный Точечная контактная сварка Сайт радиолюбителей radiofanaticru radiofanaticruelektronikavbytutochechnayakontaktnayasvarkahtml Похожие Точечная контактная сварка относится к разряду контактных сварок аппарата для точечной сварки была описана в журнале РАДИО N , г Схема Схема сварочного аппарата достаточно проста Интересное фото Аппарат для контактной сварки Технологии сварки Технологии металлообработки Технологии сварки Желаемые технические требования точечная сварка железа до мм; Схема простейшая, любой готовый киловатный и больше транс на , Таймер для аппарата точечной сварки Схема, описание wwwdiagramcomualisthomehomeshtml Похожие Радио начинающим При расчете сварочного тока и длительности импульса сопротивление считают Схема электронного блока сварочного аппарата показана на рис журналы Elektronika Praktyczna годовые архивы собираем своими руками сварочный аппарат постоянного тока bshrustpublicradiohtml мая г Схема самодельного сварочного аппарата постоянного тока Сварка своими руками контактная, точечная схемы , расчет, Точечная сварка схема аппарата апр г Схема ПЕРЕНОСНЫЙ АППАРАТ ДЛЯ ТОЧЕЧНОЙ конструкций аппарата для точечной сварки была описана в журнале РАДИО N , Аппарат контактной сварки своими руками из старых ламп от лелевизора Точечная сварка своими руками схемы, принцип Главная Автоматизация производства Рейтинг , голоса мая г Принцип работы, как осуществляется точечная сварка своими руками Примеры самодельных конструкций точечных сварок Схемы Не найдено журнал радио VRTP Точечная сварка июн г сообщений авторов Здесь Устройство точечной сварки своими руками на базе сердечника от лабораторного Вот держи, самая простая Радио ,г По этой схеме можно сделать и более мощную сварку, применить более в журнале РАДИОЛЮБИТЕЛЬ была замечательная схема поищите Точечная сварка своими руками Таймер NE Форум РадиоЛоцман окт г Точечная сварка своими руками На разных форумах есть рабочие схемы , люди собирают и Вот схемы взяты с форума jportal СВАРОЧНЫЕ ИНВЕНТОРЫ radiobes Схема сварочного инвертора своими руками на А За основу взята схема из журнала Радио г Радио вкладка Избранное Переносный аппарат для точечной электросварки wwwradioruarchive selected Точечная сварка в домашней мастерской МеркурийДВ etkmdvru Статьи Похожие Купить электро оборудование в Хабаровске Монтажные, Точечная сварка относится к разряду так называемых контактных сварок Одна из первых конструкций аппарата для точечной сварки была описана в журнале РАДИО N , г с Схема сварочного аппарата достаточно проста Радиолюбительские схемы и самоделки Лучшие конструкции wwwtexnicrukonstrdevicehtm Похожие Схема этой радио самоделки собрана на двух биполярных Ловушка для мышей своими руками Устройство точечной сварки своими руками как сделать аппарат точечной сварки своими руками My BlogMy serelicobyethostcom?p Чтобы сделать своими руками более мощный аппарат точечной сварки лишь поинтересоваться как сделать точечную сварку приготовить схему в журнале РАДИО г с Как сделать простой сварочный аппарат своими руками Точечная сварка аккумуляторов Архив FONAREVKARU Всё о forumfonarevkaru Вторичные элементы питания Аккумуляторы Похожие февр г сообщения автора Архив Точечная сварка аккумуляторов Вторичные элементы питания Аккумуляторы Если мне не изменяет память, то в журнале Радио за Июль г была Именно эта схема и подтолкнула меня опробоватьтаки метод Если у кого есть намётки где её купить буду рад их услышать Контактная сварка электрических соединений Точечная сварка websvarkaru Форум сварщиков Вебсварка О сварке в общем Точечная сварка Похожие апр г Страница из Контактная сварка электрических соединений отправлено в Точечная сварка Сейчас часто вижу применение Чтобы было более наглядно видно, что мне нужно, вечером выложу фото сварных соединений, а вы Статья из журнала РАДИО черт знает какого года Точечная сварка Изготовление Монитор схемы, справочники monitornetru Список форумов Другая аппаратура Похожие апр г сообщения авторов Но автор поста спрашивал про ОДНОСТОРОННЮЮ сварку аккумуляторов Вот еще схема точечной в журнале все описано Вот на pro radio ru автор Борис Парамонов предлагает очень простой вариант в своё время Может быть есть где то фото чертеж устройства прижимного для Схема точечной сварки своими руками Как производится точечная Точечная сварка своими руками схема сборки, принцип работы Наверняка каждый слышал о сварочном аппарате и знает Сварочный аппарат для точечной сварки своими руками Автор В Папенин журнал Радио Симистор BTAB или точечная сварка версия Плюс Симистор BTAB или точечная сварка версия Плюс программирование, конструирование все элементы колхозинга с множеством фото и видео Я решил делать схему распознавания нуля, поэтому выбрал вариант без Помню в школе делал такой, по схеме из журнала Радио Лучших изображений доски электронные схемы в г г Просмотрите доску электронные схемы пользователя Alex в Pinterest Посмотрите Краткое содержание журнала Радио Шестиканальный таймер с функциями ТОЧЕЧНАЯ сварка споттер СВОИМИ РУКАМИ аппарат для точечной сварки своими руками для KM konsult sro wwwkmkonsultczapparatdliatochechnoisvarkisvoimirukamidliadomaxml апр г аппарат для точечной сварки своими руками для дома аппарата для точечной сварки была описана в журнале РАДИО N , г с Схема сварка радиоэлектроника, схемы и статьи radiostoragenettagsсварка Альтернативная энергия Полезные советы и знания История радио , факты и Схема точечной электросварки из запчастей от старых телевизоров Почти четверть века являюсь подписчиком журнала Моделистконструктор Тем, кто любит мастерить всё своими руками , предлагается сделать Схемы сварочных аппаратов и инверторов RadioHataRU Разное февр г Главная Добавить сайт в закладки; Зарубежные журналы Портал радиолюбителя Разное Схемы сварочных аппаратов и инверторов Яковлевича автора книг Современные сварочные аппараты своими руками Силовая электроника, Компоненты и технологии, Радио , Схемы электрические и радиотехника для начинающих и электроники для начинающих, радиотехника и ремонт своими руками электрические принципиальные схемы усилителей, металлоискателей, блоков питания и Точечный сварочный аппарат на базе трансформатора МОТ от Радиолюбительские программы, справочники, книги и журналы радио Сварка аккумуляторов при перепаковке VLab vlabsuviewtopicphp?ft Похожие янв г сообщений авторов Или происки продавцов аппаратов для точечной сварки ? точечной сварки , собранный по схеме из журнала Радио , на сегодняшний день купить новый АКБ у китайцев будет выгодней чем его ремонтировать Конденсаторная контактная сварка схема ceexoohooopenqa ceexoohooopenqaakvuvkondensatornayakontaktnayasvarkashemahtml июл Конденсаторная точечная сварка своими руками схема Здесь вы можете скачать журналы Радио в годовых подборках с по Мп схема eijeithanstratosphereeu eijeithanstratosphereeuieumpshemahtml Схема крестообразного соединения, выполненного точечной сваркой В таблице Размеры Схема для сборки своими руками блока питания для Старые выпуски журнала радио и путеводитель по ретро выпускам старейшего Аппарат точечной сварки Полезные советы на все случаи жизни youmasterru Полезное мая г Сварочный аппарат для точечной сварки своими руками Зажим, соединяемый с нижним по схеме выводом вторичной обмотки трансформатора Т, монтируют на Автор В Папенин журнал Радио Простой регулятор температуры паяльника за минут своими Краткое содержание журнала Радио Шестиканальный таймер с Мастеркласс своими руками Принципиальная Схема , Electronics Простая схема сварочного аппарата Сварка, Проекты, Ателье точечная сварка САМЫЙ ПРОСТОЙ СПОСОБ ПЕРЕДЕЛКИ КОМПЬЮТЕРНОГО ПРОСТОЙ сварочный аппарат для сварки аккумуляторов своими руками Краткое содержание журнала Радио Шестиканальный таймер с Контактная, точечная сварка для аккумуляторов из микроволновки своими руками Импульсный блок питания для шуруповерта Принципиальная Схема , Радиосхемы Точечная сварка угольным карандашом radiouchebnikrushemtochechnayasvarkaugolnymkarandashom Похожие Радиосхемы Схемы электрические Начинающим радиолюбителямДля самостоятельной категория Сварка и сварочное оборудование своими руками Одна из таких конструкций была предложена в журнале Юный техник Схемы Домашнее Радио housearuindexphpshem Похожие Схемы Новинки в области радиосхем ЭКСПЕРИМЕНТАЛЬНАЯ ПРОВЕРКА СВАРОЧНОГО ТРАНСФОРМАТОРА , чемпионат Европы , Журнал Радиолюбитель майский номер , Книга Радиостанция своими руками , ТОЧЕЧНАЯ ЭЛЕКТРОСВАРКА ИЗ СТАРЫХ ТЕЛЕВИЗОРОВ Схема реле с задержкой на выключение eicaiyaujtcorg eicaiyaujtcorgbmrshemareleszaderzhkoynavyklyucheniehtml апр г Простая схема выполнения устройства своими руками контактной точечной сварки являются малое время сварки от , до нескольких Здесь вы можете скачать журналы Радио в годовых подборках с принципиальная схема контактной точечной сварки Hussain Anfar hussainanfarcomFCKimagesprintsipialnaiaskhemakontaktnoitochechnoisvarkixml мая г принципиальная схема контактной точечной сварки и прутков мм схема и видео сборки аппарата своими руками Принципиальная конструкций аппарата для точечной сварки была описана в журнале РАДИО Контактная и точечная сварка своими руками cunidavogahtml Контактная и точечная сварка своими руками Защитное стекло для Карта крыма и сочи россии Картинка Журнал радио загрузить Галина Пояснения к фильтрации результатов Мы скрыли некоторые результаты, которые очень похожи на уже представленные выше Показать скрытые результаты Вместе с схема точечной сварки своими руками журнал радио часто ищут мини точечная сварка своими руками точечная сварка для аккумуляторов своими руками конденсаторная сварка схемы ювелирная сварка своими руками схема точечной сварки на конденсаторах точечная сварка своими руками в односторонняя точечная сварка своими руками таймер для точечной сварки своими руками Ссылки в нижнем колонтитуле Россия Подробнее Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Переводчик Фото Покупки Ещё Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Альбом quot;сумки со схемамиquot; пользователя paradisea . К сожалению, этот альбом доступен только зарегистрированным пользователям сайта Gallery.ru. Об особенностях применения и изготовления аппарата для точечной сварки рассмотрим далее. Для самостоятельного изготовления устройства точечной сварки контактного типа, используйте нижеприведенные схемы. Схемы и описания трансиверов, усилителей, антенн и другой радиолюбительской аппаратуры, бытовой радиоаппаратуры. Справочники. Файловый архив. Библиотека литературы. Советы начинающим. За провал своего позорного наступления отомстили, Захар Прилепин о гибели Гиви. Адольф Гитлер, 20 февраля 1938, Австрийское Радио. Содержание номеров, электронные версии журнала с 1995 года. Сведения о подписке. Конференция для радиолюбителей. Журнал радио. Стратегия Блицкриг 3 отказалась от условно-бесплатной модели распространения, при которой доступ к основной игре предоставляется безвозмездно, а деньги взимаются за право пользоваться различными дополнительными услугами. Авторы вернулись к традиционной схеме продаж, объяснив это решение рыночными трендами. Это не радио изменилось. СЕРТИФИКАТ НАСТОЯЩИМ УДОСТОВЕРЯЕТСЯ, ЧТО МОДЕЛЬ AV-головного устройства Prology DVS-1440 УДОСТОЕНА ЗВАНИЯ по результатам тестирования журналом АВТОЗВУК Главный редактор журнала АВТОЗВУК Андрей ЕЛЮТИН. В 1967-1983 гг. – сотрудник радио Свобода. Издатель бюллетеней Страницы истории и В помощь руководителю, журнала Пути русского сокольства. Точечное расширение зон платной парковки не единственный вопрос, который на данный момент волнует заммэра Ликсутова. Автомобиль и все, что с ним связано, область компромиссных, неоптимальных решений, и у каждого из них есть свои плюсы и минусы.

Точечная сварка | Хакадей

17 октября 2022 г., Наварра Барц

Самодельные точечные сварочные аппараты часто используют мощные компоненты, которые могут быть немного пугающими, учитывая возможность опасных неисправностей. [Войцех «Адальберт» Дж.] разработал свой аппарат для точечной сварки с емкостным разрядом, чтобы он был безопасным, простым в сборке и отказался от микроконтроллера.

Многие проекты отлично работают с одним литий-ионным аккумулятором, но когда вам нужно больше энергии, вам нужно начать соединять больше элементов в аккумулятор. Аппарат для точечной сварки [Войцеха] спроектирован так, чтобы быть достаточно мощным, чтобы приваривать никелевые выступы к ячейке без каких-либо излишеств. В конденсаторной батарее используются девятнадцать конденсаторов Nichicon UBY 7500 мкФ/35 В, все они соединены параллельно с использованием пропитанного припоем фитиля. Они сидят на перфорированной плате с металлизированными отверстиями для пропускания сильного тока.

[Wojciech] подробно описал каждый шаг сборки сварочного аппарата, включая изменения стандартной платы реле и добавление потенциометра на плату повышающего преобразователя. Уровень детализации делает это хорошей отправной точкой, если вы надеетесь окунуться в мир точечной сварки своими руками. Безопасный — всегда относительный термин при работе с мощными устройствами, поэтому будьте осторожны, если вы попытаетесь собрать эту сборку!

Самодельные точечные сварщики украшали эти цифровые страницы много раз, включая этот, созданный с учетом безопасности, и другой, который явно не был.

Posted in Аккумуляторные хаки, конкурсы, практические советы, Ремонтные лайфхакипомеченный вкладка батареи, батарея конденсаторов, конденсаторы, точечная сварка своими руками, точечная сварка, сварщик

20 августа 2022 г., Дэйв Раунтри

[Касьян ТВ] на ютубе выдали кучу запчастей в достаточно больших количествах, часть из которых была полезна и выделена под конкретные проекты, но с учетом интересующей их электроники найти не смогли использование пакета из 500 или около того конденсаторов низкой спецификации 470 мкФ. Это не были типы с низким ESR или высокой емкостью, поэтому они не подходили для индивидуального использования в качестве источника питания. Но как насчет того, чтобы складывать их все параллельно? (видео, встроенное ниже) После нескольких быстрых вычислений [Касьян] определил, что общая емкость всех 500 должна быть около 0,23 Фарад с ESR от около 0,4 до 0,5 мОм при 16 В и теоретической суммарной энергией около 30 Дж. Этого достаточно, чтобы нанести удар в нужной ситуации.

Печатная плата была сконструирована для параллельного соединения 168 маленьких банок с большими широкими дорожками, усиленными несколькими жилами медной проволоки диаметром 1,8 мм и большим толстым слоем припоя поверх. Три такие печатные платы были соединены параллельно одним и тем же медным проводом, чтобы максимально снизить общее сопротивление. Такая штука имеет несколько практических применений, поскольку сверхнизкое измеренное ESR 0,6 мОм и большая емкость делают ее идеальной для сглаживания источников питания во многих приложениях, но можно ли ее использовать для создания аппарата точечной сварки? Ну да и нет. В сочетании с одним из этих дешевых китайских контроллеров «точечной сварки» он действительно производит несколько сварных швов на литий-полимерном элементе с тонкой никелированной полосой батареи, но дует прямо насквозь с небольшим проникновением. [Касьян] обнаружил, что конденсаторная батарея может использоваться параллельно с приличной ячейкой LiPo, что дает потенциально идеальную комбинацию — огромный начальный удар от конденсаторов, чтобы продуть полосу и начать сварку, а затем LiPo с более низким ( но все равно огромный) ток чуть дольше, чтобы помочь с проникновением в клемму аккумулятора, доводя сварочный шов.

[Кейсан] приводит некоторые измерения пиковой подачи тока и его профиля, показывая, что даже кучу довольно обыденных деталей можно с небольшой осторожностью превратить во что-то полезное. Чем такая сборка отличается от одиночного суперконденсатора? Некоторое время назад мы говорили о суперконденсаторах и батареях LiPo, это было интересное обсуждение, и, если вам все еще интересно, гибридные суперконденсаторы на основе графена тоже актуальны!

Читать далее «Сборка аппарата для точечной сварки из 500 ненужных конденсаторов» →

Posted in Аккумуляторные хаки, Tool HacksTagged конденсатор, ESR, точечная сварка, суперконденсатор

16 марта 2022 г. Эл Уильямс

Раньше было трудно пропустить достаточное количество электричества через два куска металла, чтобы соединить их вместе. Но литий-ионный аккумулятор может это сделать. Вопрос в том, должно ли это быть? [The Signal Path] разбирает дешевый аппарат для точечной сварки на батарейках, чтобы посмотреть, что внутри, и пытается ответить на этот вопрос. Разборку можно увидеть на видео ниже.

Дешёвый сварочный аппарат имеет некоторые очевидные проблемы с безопасностью, поэтому первым делом нужно было обрезать несколько проводов, а также облужить некоторые дорожки печатной платы, чтобы обеспечить минимально возможное сопротивление. Конечно, чем меньше сопротивление в проводке, тем больший ток доступен для сварки.

Продолжить чтение «Разборка дешевого аппарата для точечной сварки» →

Posted in Обзоры, TeardownTagged точечная сварка

14 сентября 2021 г., Райан Флауэрс

Поднимите руку, если вы когда-либо паяли аккумулятор напрямую, даже если вы знаете лучше. Мы все были там. Иногда нам это сходит с рук, когда у нас небольшая упаковка и нас не волнует долговечность. Но когда [Роберту Данну] нужно было собрать аккумуляторную батарею примерно из 120 литий-ионных элементов, он знал, что должен сделать это правильно и использовать аккумуляторный точечный сварочный аппарат. Конечно, купить его слишком просто для такого хакера, как [Роберт]. И вот он решил построить аппарат для точечной сварки из старой микроволновой печи и слишком большого количества красного дерева, которое вы можете увидеть ниже.

Точечная сварка оставляет две знакомые точки на прикрепленной вкладке, которые можно припаять или приварить по мере необходимости.

Для тех, кто не знает, аккумуляторная точечная сварка — это волшебное устройство, которое прикрепляет язычки к аккумуляторным батареям. Вы заметите, что все батарейные блоки с цилиндрическими элементами имеют язычок с двумя небольшими углублениями. В этих углублениях электричество высокой силы тока быстро нагревает клемму аккумулятора и язычок, пока они не раскалятся докрасна, спаивая их вместе. Операция выполняется и заканчивается менее чем за секунду, задолго до того, как может быть нанесено какое-либо тепловое повреждение. Затем язычок можно припаять или приварить точечной сваркой к другому элементу.

Одной из наиболее важных частей аккумуляторов для точечной сварки является синхронизация. Хотя [Роберт Данн] признает, что таймер 555 или даже просто ручной переключатель и реле могли бы справиться с задачей, он выбрал Arduino Uno с 4-символьным 7-сегментным светодиодным дисплеем, который показывает время сварки в миллисекундах. Триггер, напечатанный на 3D-принтере, и ручка сварщика красиво оборачивают оборудование.

Сборка завершена специальным корпусом из красного дерева, который немного преувеличен. Но если у вас есть дерево, время, инструменты и навыки (и, возможно, канал на YouTube?), нет причин не прилагать дополнительные усилия! Итоговый билд [Роберта] почти тоже неплохо, но со своей задачей он точно справится.

Конечно, здесь, в Hackaday, точечные сварщики — почти стандартная плата за проезд, и мы рассмотрели «Хороший», «Плохой» и «Солнечный». У вас есть проект аккумуляторной сварки, который заслуживает места в ротации Hackaday? Во что бы то ни стало, отправьте его в Tip Line!

Продолжить чтение «Великолепный аккумуляторный сварочный аппарат попал в точку» →

Опубликовано в Взломы Arduino, классические хаки, с практическими рекомендациямиTagged arduino, аккумуляторная сварка, литий-ионный, красное дерево, пятно, точечная сварка, сварщик, деревообработка

16 июня 2021 года Дженни Лист

Изготовление батарейных блоков является обычным делом в нашем сообществе, включая точечную сварку никелевых полосок с клеммами на отдельных элементах. Многие упаковки были изготовлены таким образом с использованием переработанных элементов 18650, взятых из выброшенных ноутбуков. Коммерческие аккумуляторные точечные сварочные аппараты хорошо справляются со своей задачей, но имеют огромный пусковой ток и стоят недешево, поэтому нередко можно увидеть импровизированные решения, такие как перемотанные трансформаторы, извлеченные из микроволновых печей. Однако есть и другая возможность, в виде дешевых модулей, которые обещают те же результаты, используя батарейный блок в качестве источника питания.

Из-за любви к более дешевой части глобального электронного рынка для развлечения читателей Hackaday я не мог устоять, поэтому я расстался с 15 фунтами стерлингов (около 20 долларов США) за «Mini Spot Welder» и сел ждать, пока почтальон принесет мне обычный анонимный серый пакет.

Продолжить чтение «Обзор: аппараты для точечной сварки на аккумуляторе, почему вы должны купить правильный аппарат для точечной сварки» →

Опубликовано в Колонки Hackaday, Обзоры, Взломы инструментовпомеченный аккумулятор, аккумуляторная точечная сварка, обзор, точечная сварка

16 апреля 2021 г. Дэн Мэлони

На первый взгляд точечный сварочный аппарат — простое устройство. Если вы очень быстро пропустите достаточный ток через два куска металла, они нагреются достаточно, чтобы расплавиться и сплавиться вместе. Но, как и во многих других случаях, дьявол кроется в деталях, и создание надлежащего аппарата для точечной сварки может заключаться не только в изучении основ, но и в учете этих деталей.

Мы не публиковали ничего от наших друзей из [Make It Extreme], где они столько же занимаются созданием инструментов, сколько используют их для создания других вещей, если не больше. Однако мы ожидаем, что этот крепкий на вид аппарат для точечной сварки появится в будущем видео, потому что он действительно выглядит деловым и работает очень хорошо. Электроника обманчиво проста — только перемотанные трансформаторы микроволновки и простой таймер для управления импульсом тока. Что интересно, они использовали пару трансформаторов для значительного увеличения тока — они считают ток равным 1000 А, что позволяет машине сваривать заготовки толщиной до 4 мм.

Когда электрическая часть была готова, остальная часть сборки сосредоточилась на корпусе. Ключом к хорошему качеству точечной сварки является сильное физическое давление между электродами, которое обеспечивается рычажным соединением, а также длинными электродами из твердой меди. Мы должны сказать, что поворот ручки блокировки выглядит очень эргономично, и нам нравится, как закрытие ручки активирует ток. Дополнительные баллы за карбоновый вид готовой версии. Видео ниже показывает сборку и демонстрацию того, что она может сделать.

Большинство точечных сварщиков, которых мы видим, находятся дальше по пищевой цепочке, чем этот, специализируясь на сварке аккумуляторных батарей и тому подобного. Однако мы помним еще одного очень профессионально выглядящего точечного сварщика.

Продолжить чтение «Амбициозный точечный сварщик действительно продвигает усилители» →

Posted in Tool HacksTagged электрод, металлоконструкции, трансформатор СВЧ, ТО, точечная сварка, сварщик

13 мая 2020 г. Кристина Панос

[NixieGuy] планировал построить роботов с тросовыми соединениями, когда разразилась пандемия. Теперь, когда поставщиков компонентов не хватает, ему пришлось проявить творческий подход, когда дело доходит до непрерывных кабелей. Эти тросы должны быть как можно более бесшовными, чтобы не зацепиться за шкивы, поэтому [Никси] придумал способ сварить то, что у него уже есть под рукой, — стальные тросы толщиной 0,45 мм.

Напечатанное на 3D-принтере приспособление предназначено для использования под цифровым микроскопом и даже крепится к стойке с помощью винтов. Другой набор винтов удерживает два провода на месте, пока они привариваются встык между двумя кусками меди.

[Никси] добавляет каплю паяльной пасты для верности, а затем соединяет провода, присоединяя к медным электродам настольный источник питания, настроенный на 20 В при 3,5 А. Нам нравится, что [Никси] потратил время на оптимизацию конструкции приспособления, потому что оно выглядит великолепно.

Это просто показывает вам, что великие дела могут произойти с ограниченными ресурсами и небольшим количеством воображения. [Никси] не только решил свою собственную проблему с цепочкой поставок, но и в то же время усовершенствовал навык. Если у вас нет настольного источника питания, вы можете обойтись аппаратом для точечной сварки с питанием от батареи, в зависимости от вашего применения.

Опубликовано в Разные хаки, Взлом роботовпомеченный настольный источник питания, стыковая сварка, робот с кабелем, точечный сварщик своими руками, паяльная паста, точечный сварщик, стальная проволока

Не очень умный аппарат для точечной сварки с емкостным разрядом

В этом проекте я спроектировал и построил прототип аппарата точечной сварки с емкостным разрядом с питанием от USB-C. Его можно использовать для приварки никелевых полос к аккумуляторным батареям. Это позволяет переделывать аккумуляторы для различных устройств, особенно для тех, которые больше не обслуживаются производителями. Этот аппарат для точечной сварки, в отличие от многих доступных DIY-проектов, не нуждается в микроконтроллере для работы: сварочный импульс запускается с помощью релейного модуля и времязадающего конденсатора. Сварочный ток коммутируется старым переработанным промышленным тиристорным модулем. Энергию импульса можно регулировать с помощью потенциометра, который изменяет напряжение батареи конденсаторов. Конденсаторы заряжаются с помощью повышающего преобразователя DC-DC CC/CV и разъема USB-C PD (при желании вместо него можно использовать обычный бочкообразный разъем). Сварочные датчики подключаются к XT90 разъем. Сварочный импульс запускается кнопкой, прикрепленной непосредственно к одному из щупов.

Детали

Я собрал относительно небольшой аппарат для точечной сварки с емкостным разрядом с питанием от USB-C, который можно использовать для создания аккумуляторных блоков для различных устройств и избежать выбрасывания старых устройств только потому, что невозможно купить оригинальный аккумулятор. Я попытался спроектировать этот аппарат для точечной сварки немного иначе, чем другие аппараты для точечной сварки.

Внутреннее устройство аппарата точечной сварки в разобранном виде. Сварка и испытание на прочность сварных швов, выполненных на опытном образце этого аппарата.

1. Я хотел, чтобы этот аппарат для точечной сварки был относительно безопасным в использовании и безопасным при хранении. Другие точечные сварщики часто используют в качестве источника питания автомобильные аккумуляторы, трансформаторы для микроволновых печей, сильноточные литий-полимерные аккумуляторы или суперконденсаторы. Все эти штуки мне показались очень мощными и как-то пугающими, поэтому я решил использовать конденсаторную батарею из обычных электролитических конденсаторов. Эти конденсаторы могут хранить достаточно энергии, чтобы сделать точечную сварку, но не намного больше, и риск того, что что-то плохое произойдет в случае короткого замыкания, меньше.

2. Я хотел, чтобы это устройство было достаточно простым в сборке и чтобы не было необходимости использовать нестандартную печатную плату. Поэтому я создал его в модульном исполнении и решил использовать старый промышленный модуль SCR для переключения сварочного тока, готовый релейный модуль с небольшими изменениями для синхронизации запуска и зарядки импульса, модуль повышающего преобразователя с потенциометром. добавлены для управления энергией импульса и триггерным модулем USB-C PD (дополнительно), чтобы обеспечить питание сварщика от блоков питания.

3. Никаких микроконтроллеров: достаточно кнопки, панельного вольтметра, потенциометра и релейного модуля с времязадающими конденсаторами. Может немного помочь во времена нехватки кремния.

4. Я хотел, чтобы он был компактным. Я сделал на заказ 3D-панель и упаковал все плотно, но довольно аккуратно в пластиковый кейс. Не хотелось использовать громоздкий педальный переключатель, поэтому кнопка срабатывания размещена прямо на сварочном электроде, легко нажимается пальцем.

На данном этапе этот аппарат для точечной сварки использует в основном готовые модули и не использует нестандартную печатную плату. Это именно то, к чему я стремился, и, вероятно, это самый экономичный способ создания этого устройства. Тем не менее, было бы неплохо создать его с нуля, потому что это позволило бы в большей степени настроить устройство и, возможно, сделать его еще меньше. Поэтому я сейчас создаю схему этого аппарата для точечной сварки, используя дискретные компоненты для замены релейного модуля и платы повышающего преобразователя.

Первоначальные тесты уже показали, что этот сварочный аппарат способен создавать пригодные для использования сварные швы никелевых полос, но мне нужно провести дополнительные тесты с различным напряжением и полосами разной толщины.

В настоящее время этот аппарат для точечной сварки использует автомобильные конденсаторы Nichicon. Было бы неплохо проверить возможность использования более дешевых конденсаторов и проверить, лучше ли использовать более высокое номинальное напряжение или более высокую емкость.

1 × Двойной релейный модуль HW-279 12 В
1 × Тиристорный модуль T90RIA120 или аналогичные бывшие в употреблении промышленные SCR
1 × Повышающий преобразователь DC-DC CC/CV (XY-SJVA-4)
19 × Конденсаторы Nichicon UBY 7500 мкФ/35 В (или аналогичные)
1 × Триггерный модуль USB-C PD 12 В (или бочкообразный разъем как более дешевый вариант)

Посмотреть все 15 компонентов

Видео с комментариями
Адальберт • 06. 11.2022 в 16:24 • 0 комментариев
Видео с комментариями наконец-то готово. Здесь показано, как работает этот аппарат для точечной сварки и как его собрать:
Сборка
Адальберт • 08.10.2022 в 12:31 • 0 комментариев
На этой анимации показано, как компоненты точечной сварки упакованы в корпус:
Я использовал напечатанную на 3D-принтере панель (белая часть, файлы STL находятся в разделе «Файлы») и стандартный пластиковый корпус (модель 150 мм x 110 мм x 70 мм «Kradex Z3W»). ‘). Модули удерживаются болтами и гайками M2,5 или M3, а болты M5 использовались для крепления сварочных кабелей к модулю SCR.
В зависимости от вашего региона вам может потребоваться использовать чехол от другого производителя и внести некоторые изменения в файлы STL. Вы также можете сделать корпус самостоятельно или даже использовать аппарат для точечной сварки без корпуса.
Анимационный цирк
Адальберт • 06.10.2022 в 20:53 • 0 комментариев
Я создал интерактивную анимацию упрощенной версии схемы, используя веб-сайт https://www.falstad.com/circuit/. Его не следует рассматривать как точную симуляцию, но он показывает общее представление о том, как запускается сварочный импульс и как происходит зарядка и разрядка конденсатора.
Вы можете открыть схему в своем браузере, перейдя по этой ссылке: https://www.falstad.com/circuit/circuitjs.html?ctz=CQAgj…
Модуль повышающего преобразователя здесь не указан.
Начальные сварные швы
Адальберт • 06.10.2022 в 16:02 • 0 комментариев
Я сделал несколько первоначальных тестовых сварных швов со старыми батарейками типа АА, старыми батарейками типа «таблетка» и никелевыми полосками толщиной 0,1 мм. Я начал с почти максимального напряжения (30 В), но это, вероятно, больше, чем нужно для никелевых полосок толщиной 0,1 мм. Этот аппарат для точечной сварки, безусловно, обладает достаточной мощностью для выполнения своей задачи. Мне нужно будет найти оптимальные настройки напряжения для различных никелевых полосок.
Испытание точечной сварки с батарейкой типа «таблетка». Сварщик питается от блока питания USB-C. Вы можете видеть, как напряжение мгновенно снижается до нуля и повышается, когда точечная сварка завершена.
Крупный план одного из первых точечных швов.

Мне удалось повесить около 1 кг груза (1 литр воды) на металлическую полосу, приваренную к испытательной камере АА.
Мне понадобились плоскогубцы, чтобы снять никелевую полоску с ячейки. Видно, что части никеля оторваны и на никелевой полоске остались отверстия, а также остатки никеля, прикрепленные к ячейке. Это хорошо, потому что это означает, что сварка была довольно прочной.
На данный момент я протестировал только маленькие батарейки типа АА и монетки, потому что именно их я в основном собираюсь использовать с этим аппаратом для точечной сварки (восстановление Ni-Mh аккумуляторов для старых устройств), однако, вероятно, он будет хорошо работать с литий-ионными элементами. слишком.
Упрощенная схема
Адальберт • 06.10.2022 в 00:14 • 0 комментариев
Несмотря на то, что в этом проекте я в основном использую готовые модули (с некоторыми модификациями), возможно, было бы также неплохо иметь возможность собрать этот аппарат для точечной сварки с помощью специальной печатной платы, изготовленной по индивидуальному заказу. А пока я создал упрощенную схему, которая должна продемонстрировать, как работает это устройство. Я воссоздал релейный модуль, используя дискретные компоненты. Однако модуль повышающего преобразователя пока показан как «черный ящик». Мне нужно будет подумать о подходящей микросхеме, которую можно было бы здесь использовать. Преобразователь тока может зарядить батарею конденсаторов примерно за 4 секунды при входном напряжении 12 В/3 А, что является довольно хорошим результатом. Думал использовать в качестве замены MC34063, но он будет как минимум в 4 раза медленнее. И все знают, что он древний, но при этом очень дешевый и простой в реализации. Есть и более современные чипы, которые лучше, но сложнее в реализации и дороже. Мне нужно будет оценить все возможные варианты и что-то решить.
Как это работает, выбор компонентов
Адальберт • 05.10.2022 в 22:03 • 0 комментариев
Вот иллюстрация, на которой показаны компоненты, необходимые для сборки этого аппарата для точечной сварки:
Для выполнения точечной сварки в маленькое место необходимо вложить довольно много энергии за очень короткий промежуток времени. Чтобы сохранить такое количество энергии и обеспечить быстрое высвобождение этой энергии, будет использоваться батарея конденсаторов. Я использовал 19 конденсаторов Nichicon UBY 7500uF/35V, соединенных параллельно, общей емкостью 142500uF. Я буду заряжать их максимум до 31 В, потому что почти всегда используется некоторое снижение номинала электролитических конденсаторов, и это должно увеличить срок службы этих конденсаторов. 142500мкФ на 31В даст 64,19Дж энергии, которой должно хватить для точечной сварки выводов батареи. Каждый из этих конденсаторов имеет ESR 18 мОм, что в сумме падает ниже 1 мОм после параллельного соединения. Это позволит использовать очень высокие сварочные токи.
Для высвобождения такого рода энергии потребуется какой-то выключатель с чрезвычайно высоким током. Я хотел использовать что-то, что будет относительно простым в использовании, и я выбрал подержанный промышленный модуль SCR (тиристор): T90RIA120. Он выдерживает пиковые токи более тысячи ампер и не требует сложных драйверов, в отличие от МОП-транзисторов. Должно быть несколько подобных бывших в употреблении тиристоров, которые можно было бы использовать для создания такого аппарата точечной сварки. Эти промышленные модули обычно имеют клеммы для проводов, что упрощает установку.
Прежде чем мы сможем что-то сварить, нам нужно откуда-то получить энергию. Конденсаторы нужно будет зарядить. Для удобства использования я решил получить питание от входа USB-C. Я использовал небольшой модуль триггера USB-C PD на 12 В, который позволит использовать блоки питания и быстрые зарядные устройства. Однако этого еще недостаточно. Эта батарея конденсаторов вызовет чрезвычайно высокий пусковой ток, который, скорее всего, вызовет срабатывание защиты от короткого замыкания в зарядном устройстве/блоке питания, и устройство немедленно выключится. Поэтому нужен какой-то ограничитель тока. Также было бы неплохо увеличить напряжение, потому что это позволит использовать гораздо более высокую энергию сварки. Поэтому я решил включить модуль CC/CV с повышающим преобразователем постоянного тока, который одновременно увеличивает напряжение и ограничивает ток. Я также добавил внешний потенциометр, который позволит легко изменить желаемое напряжение. Я также добавил несколько стабилизирующих резисторов в батарею конденсаторов, чтобы обеспечить более быстрое изменение напряжения. Я также добавил модуль вольтметра, который позволяет легко контролировать напряжение.

Осталась только схема запуска. Есть одно предостережение, связанное с использованием тиристора: как только он начнет проводить, он будет проводить до тех пор, пока ток не упадет, даже если мы больше не запускаем затвор. Поэтому мне нужно будет использовать схему, которая одновременно останавливает зарядку конденсаторов и посылает импульс на затвор тиристора. Для этого импульса я решил использовать готовый двойной релейный модуль на 12 В. Тем не менее, я внес небольшие изменения. Я хотел добавить некоторое время «охлаждения» после каждого сварочного импульса, поэтому я добавил простой времязадающий конденсатор на вход триггера. Я также хотел убедиться, что после каждого нажатия триггерной кнопки на затвор тиристора будет подаваться только один короткий импульс. Для этого я добавил второй конденсатор, который постоянно заряжается, а при нажатии на курок разряжается через контакты реле в затвор тиристора. Это важно из соображений безопасности. Сварку следует начинать только тогда, когда оба сварочных электрода касаются заготовки. Если бы сварка начиналась, когда электроды находились в воздухе, и только после этого касались заготовки, то возникал бы ливень больших искр. Однако, если мы посылаем только один импульс на затвор тиристора, мы должны быть в безопасности в случае ошибки пользователя, потому что сварка произойдет только в том случае, если все настроено правильно при первом нажатии на триггер. Я опубликую подробности о модификации схемы реле в последующих инструкциях.

Посмотреть все 6 журналов проекта

1
Подготовка блока конденсаторов
Поскольку мы будем иметь дело с чрезвычайно высокими сварочными токами, нам необходимо иметь прочные соединения между конденсаторами. Я собираюсь использовать 19x 7500 мкФ 35 В конденсаторы Nichicon UBY.
Все конденсаторы должны быть подключены параллельно. Форма и конденсаторная батарея могут различаться в зависимости от типа корпуса или типа используемых конденсаторов, но в любом случае все положительные выводы должны быть соединены вместе, а все отрицательные выводы должны быть соединены вместе. Выводы конденсаторов с левой и правой стороны пришлось немного согнуть и скрутить, чтобы они поместились в моем корпусе.
На следующих рисунках показано, как будет выполняться подключение, а также куда позже будут подсоединены зарядные и сильноточные сварочные провода:
Сначала я собираюсь вставить конденсаторы в двустороннюю перфорированную плату с металлизированными отверстиями, предварительно вырезанную до нужного размера.
Я использую несколько кусочков медного фитиля для увеличения пропускной способности по току:
После того, как медный фитиль продет через ножки конденсатора, я сгибаю ножки и наношу достаточное количество припоя. Этот процесс необходимо повторить для всех рядов конденсаторов. Пожалуйста, обратите внимание на полярность! Конденсаторы должны быть соединены параллельно.
Вот так должна выглядеть припаянная батарея конденсаторов. Это может выглядеть немного иначе в зависимости от количества и размера конденсаторов. Я также добавил высокоомные стабилизирующие резисторы, которые со временем заставят конденсаторы разряжаться (что хорошо для безопасности, а также позволяет быстрее регулировать напряжение, если напряжение снижается). Обратите внимание на более толстые медные области слева и справа: кабели будут присоединены к ним на следующих шагах.
2
Модификация релейного модуля
Так должна выглядеть нижняя часть релейной платы HW-279 после модификации. Вам необходимо внести эти изменения, если вы хотите сделать этот аппарат для точечной сварки, используя готовые модули. Если вместо этого вы хотите создать пользовательскую плату, вы можете пропустить этот шаг и перейти к созданию пользовательской платы.
Добавлены четыре компонента: два конденсатора и два резистора.
Первый конденсатор добавлен между контактами GND и TRIG (TRIG включает реле). Это приведет к тому, что реле выключится с задержкой (около одной секунды). Это необходимо для того, чтобы убедиться, что батарея конденсаторов полностью разряжена перед возобновлением зарядки. Этот конденсатор не нужно припаивать, его можно вставить в винтовые клеммы.
Второй конденсатор припаян между GND и соединением двух резисторов. Этот конденсатор будет накапливать заряд, который будет использоваться для срабатывания затвора SCR. При включении реле этот конденсатор будет разряжаться на затвор.
Первый резистор 4,7 кОм, который используется для «капельного заряда» конденсатора, отвечающего за запуск тринисторного затвора. Сопротивление достаточно велико, чтобы не вызвать срабатывание затвора SCR самим этим резистором (но полностью заряженный конденсатор вызовет срабатывание SCR).
Второй резистор 10 Ом, 1 Вт. Он добавляет некоторое сопротивление между затвором SCR и конденсатором, чтобы свести к минимуму вероятность искрения и залипания контактов реле.
3
Подготовка проводов и кабельных разъемов
Теперь необходимо прикрепить силиконовые провода 10 AWG к положительным и отрицательным выводам блока конденсаторов. Перед пайкой я обмотал зачищенные концы дополнительными кусками проволоки, чтобы они оставались на месте. Затем я нанес немного припоя на провода.
После пайки пригоревший флюс можно очистить изопропиловым спиртом.
Теперь отрицательный провод необходимо заделывать кабельным наконечником (отверстие диаметром 5 мм). У меня не было подходящего пресса, поэтому я отрезал верхнюю часть кабельного наконечника и припаял провод, вместо того, чтобы обжимать его. Не забудьте вставить кусок термоусадки перед пайкой.
