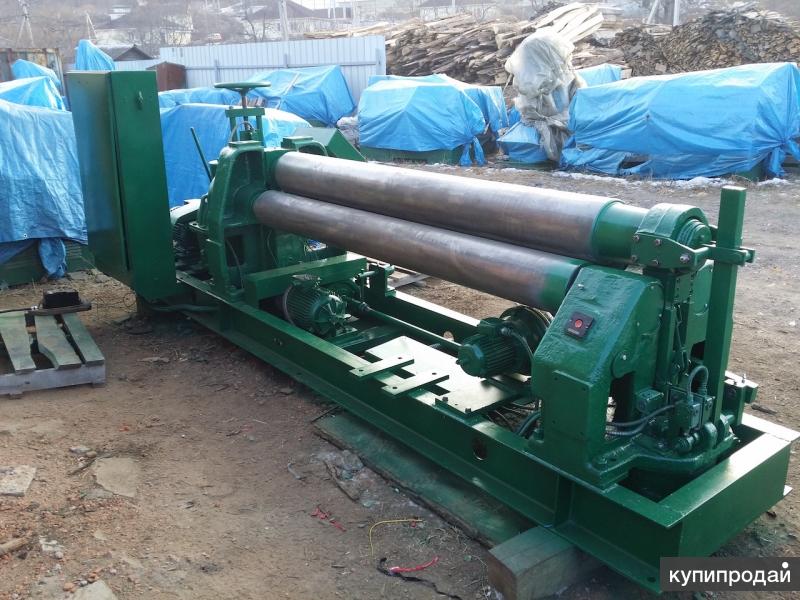

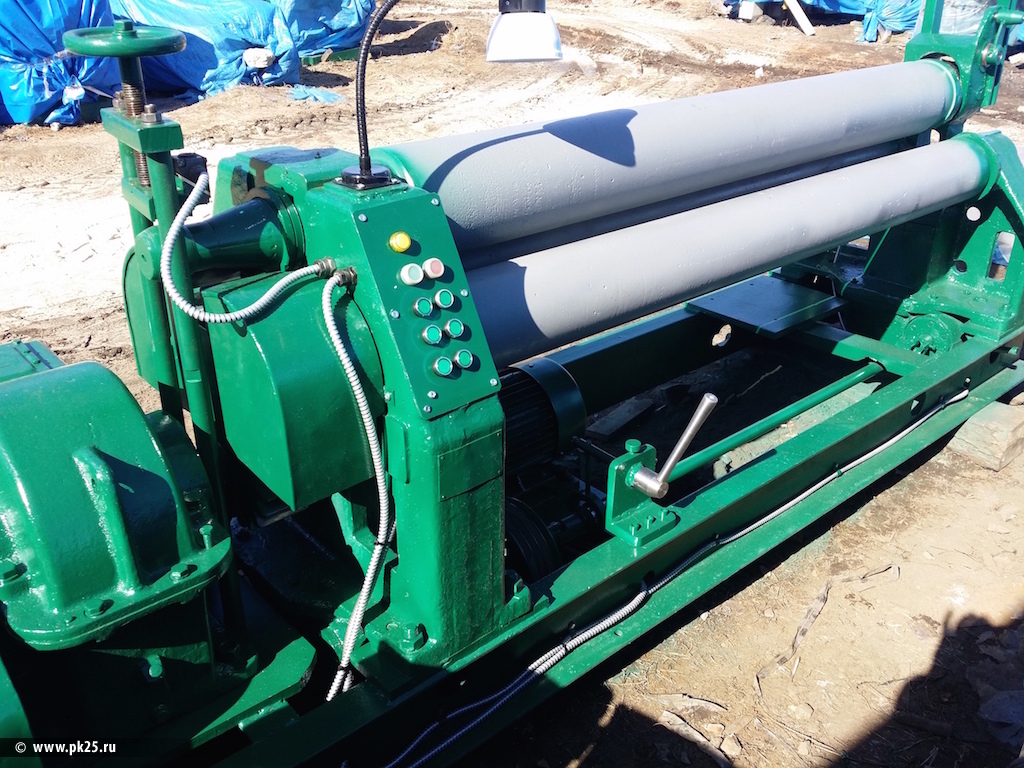

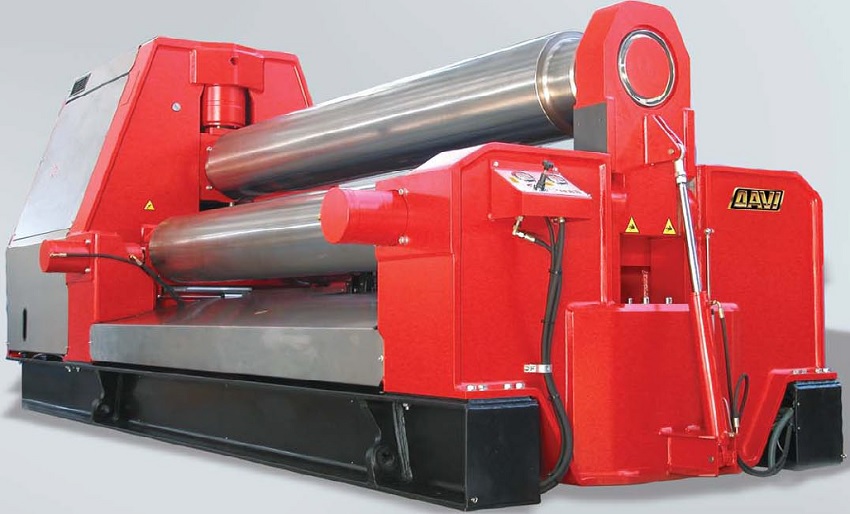

Трехвалковая листогибочная машина: ИБ2223 Машина листогибочная трехвалковая ИБ 2223
alexxlab | 13.01.2023 | 0 | Разное
листосгибы в ООО «СТК» недорого
Листогибочные машины и вальцы для гибки металла
Листогибочные машины (вальцы) используются для гибки цилиндрических заготовок из листового материка с пределом текучести σт=250 МПа( 25 кгс/мм. кв.) в холодном состоянии.
Оборудование нашло широкое распространение в мелкосерийном и крупносерийном производстве в области энергетической, нефтеперерабатывающей отрасли, и в коммунальном хозяйстве.
Особенности конструкции листосгибов для металла
Базовый пакет комплектации вальцов листогибочных включает:
- Вальцы в сборе;
- Верхний нажимной валок;
- Боковые нижние приводные валки;
- Откидную опору;
- Электрический шкаф;
- Система смазки;
- Пульт управления:
Базовая комплектация вальцов листогибочных может быть опционально расширена. Так, можно добавить инструменты для гибки полос, уголков, квадратов, швеллеров, труб, конических обечаек. Дополнительное оснащение станка трехвалкового включает следующие средства механизации:
- Приемный стол,
- передний стол,
- инструмент для гибки уголков, полос, квадратов, труб, швеллеров,
- приспособление для гибки листа под углом,
- механизм автоматического останова и реверсирования валков,
- механизм поддержки обечайки,
- механизм снимания заготовки,
- механизм автоматического реверсирования валиков.
Принцип работы листогибочных машин и вальцов
Работа трехвалковой листогибочной машины заключается в свободной гибке листа, помещенным между верхним и боковым валками. Конец листа заводиться до упоров, расположенных на заднем валке, ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, прогибают лист, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков, одновременно контактируя с роликом механизма автоматического останова и реверсирования валков. При выходе кромки листа с ролика автоматического останова, происходит отключение привода с включением реверса вращения валков, тем самым заготовка перемещается в обратном направлении.
При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки.
Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).
Конструктивная схема машин предусматривает установку боковых валков на поворотных рычагах, что позволяет подгибку кромок листа с одной его установки.
Ось поворотных рычагов установлена в стойках машины. Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Механизм регулировки боковых валков и механизм наклона откидной опоры имеют индивидуальные приводы.
Главный привод, привод регулировки боковых валков, стойки смонтированы на раздельной раме у машин (ИБ2219В, ИБ2220В, ИБ2222В) и у машин (ИБ2213В, ИБ2216В) без рам — на стойках и балках. Управление машиной кнопочное, осуществляется с общего пульта управления.
Трехвалковые листогибы – Афалина ГК
Трехвалковые листогибочные машины серии ВЭР |
Трехвалковые листогибочные машины серии ИБ |
Трехвалковая листогибочная машина BM-1500 |
Трехвалковые листогибочные машины серии ВЭПП |
Модели трехвальцовых листогибов |
Максимальная длина листа, мм |
Максимальная толщина листа, мм |
Минимальный радиус гибки, мм |
Мощность двигателя, кВт |
Габартные размеры, мм |
Вес станка, кг |
|
| ИБ 2213В | 1250 | 2,0 | 67 | 1,7 | 2500х745х1310 | 950 | |
| ИБ 2216В | 4,0 | 125 | 6,3 | 3600х1040х1450 | 2550 | ||
| ИБ 2219В | 3150 | 8,0 | 180 | 8,5 | 5000х1350х1510 | 6140 | |
| ИБ 2220В | 2000 | 10,0 | 180 | 8,5 | 3940х1350х1510 | 4800 | |
| ИБ 2222В | 2000 | 16,0 | 240 | 12 | 4040х1590х2095 | 7200 | |
Модель |
Максимальная длина листа, мм |
Максимальная толщина листа, мм |
Диаметр верхнего валка, мм |
Рабочая скорость, мм/сек.  |
Мощность двигателя, кВт |
Габартные размеры, мм |
Вес станка, кг |
| Вальцы электромеханические трехвалковые с ручным прижимом верхнего валка | |||||||
| ВМ 1500 | 1500 | 1,0 | 60 | 90 | 1,1 | 2200х700х1250 | 350 |
| ВЭР 10/20 | 1000 | 2,0 | 72 | 80 | 0,25 | 1460х700х1100 | 260 |
| ВЭР 15/15 | 1500 | 1,5 | 72 | 80 | 0,25 | 1980х700х1100 | 295 |
| ВЭР 20/12 | 2000 | 1,2 | 86 | 80 | 2460х700х1100 | 340 | |
| ВЭР 25/10 | 2500 | 1,0 | 86 | 80 | 0,55 | 2960х700х1100 | 390 |
| ВЭР 25/15 | 2500 | 1,5 | 110 | 80 | 0,75 | 2960х700х1100 | 410 |
| Вальцы электромеханические полноприводные | |||||||
| ВЭПП 10/20 | 1040 | 2,0 | 80 | 80 | 0,75/0,37 | 2000х500х1150 | 370 |
| ВЭПП 12/20 | 1290 | 2,0 | 85 | 80 | 0,75/0,37 | 2300х500х1300 | 440 |
| ВЭПП 15/20 | 1540 | 2,0 | 95 | 80 | 1,1/0,55 | 2500х500х1150 | 480 |
| ВЭПП 20/20 | 2040 | 2,0 | 110 | 80 | 1,1/0,55 | 3000х500х1150 | 880 |
| ВЭПП 25/20 | 2540 | 2,0 | 130 | 80 | 1,1/0,55 | 3600х500х1150 | 1100 |
| ВЭПП 10/30 | 1040 | 3,0 | 95 | 80 | 1,1/0,55 | 2000х500х1150 | 465 |
| ВЭПП 15/30 | 1540 | 3,0 | 110 | 80 | 1,5/0,75 | 2500х650х1150 | 780 |
| ВЭПП 20/30 | 2040 | 3,0 | 130 | 80 | 2,2/1,1 | 1040 | |
| ВЭПП 25/30 | 2540 | 3,0 | 150 | 80 | 2,2/1,1 | 3700х700х1150 | 1600 |
| ВЭПП 15/40 | 1540 | 4,0 | 130 | 80 | 2,2/1,1 | 2600х650х1150 | 840 |
| ВЭПП 25/40 | 2500 | 4,0 | 186 | 80 | 4,0/1,5 | 2720х950х1450 | 3300 |
| ВЭПП 20/50 | 2000 | 5,0 | 186 | 80 | 4,0/1,5 | 3220х950х1450 | 2950 |
| ВЭПП 15/60 | 1500 | 6,0 | 186 | 80 | 4,0/1,5 | 2720х950х1450 | 2600 |
- Листогибочные машины
- Молоты
- Абразивно-отрезные станки и механические ножовки
- Ручные листогибочные и валковые машины
3-валковые листогибочные станки | HAEUSLER AG
3-валковые гибочные станки предлагают самый широкий спектр применения.
Будь то ширина листа до 24 метров, толщина листа более 300 мм или производительность 20 труб/час и более. С 3-валковыми листогибочными станками все эти и многие другие требования могут быть выполнены.
HDR Трехвалковый листогибочный станок │ Универсальный листогибочный станок
Высокая производительность
Множество возможностей
Благодаря изменяемой геометрии гибки можно прокатывать как самые толстые листы, так и листы очень малого диаметра. Симметричная конструкция станка в сочетании с проверенным качеством HAEUSLER гарантирует наилучшие результаты гибки в любой ситуации.
м ширина листа
более
мм толщина стенки
м/мин (бесступенчатая регулировка)
RMS 3-валковый листогибочный станок │ сердце производства труб
2 10 10 максимальная гибкость
Производство труб с помощью HAEUSLER RMS – правильный процесс для каждого трубного завода. Только HAEUSLER предлагает уникальную возможность производить трубы с помощью трех различных процессов на одной машине:
1.
формование с предварительно напряженным верхним валком
2. формовка с опорным верхним валком
3. формовка прессом
м ширина листа
мм толщина стенки
труб/час (производительность)
СПБМ 3-валковый листогибочный станок │ Референс в судостроении
Гибкость и точность
Для всех заготовок
Наклонное положение валков 3-валкового круглогибочного станка SPBM позволяет выполнять гибку конических заготовок или даже косых деталей. Опора верхнего ролика оснащена автоматической компенсацией прогиба, что обеспечивает абсолютно прямолинейный верхний ролик в процессе гибки.
м ширина листа
мм толщина стенки
мм/м допуск на прямолинейность
3-валковый гибочный станок FKB│Высочайшая точность, разработанная для авиационной промышленности
Высочайшая точность Идеальные результаты гибки
2 высокоточная регулировка валков позволяет выполнять гибку наименьших радиусов.
Благодаря идеальным условиям давления между гибочными валками и листовым металлом достигаются очень стабильные результаты даже при обработке заготовок с фрезерованными участками.м ширина листа
мм толщина стенки
мм/м допуск на прямолинейность
HAEUSLER
Обзор продукции
Откройте для себя мир HAEUSLER. Все продукты, все услуги, проекты и многое другое.
Был ли sind
трехвалковый круглогибочный станок?
Круглогибочные машины используются для гибки полотен из листового металла. Существуют разные типы – один из них – круглогибочный станок с 3 валками. Как следует из названия, этот тип станка для гибки листового металла состоит из трех роликов, установленных с возможностью вращения на раме станка. Однако расположение валков, а также их регулировка зависят от конструкции. Ролики могут, например, иметь гидравлическую или механическую регулировку, так что к листу может быть приложена вся формирующая сила.
Существуют также различия в различных конструкциях в отношении того, может ли трехвалковый круглогибочный станок перемещать только верхний валок или также два боковых валка. Трехвалковые круглогибочные станки особенно подходят для гибки конусов.
Можно также
вас заинтересует
Скачать дополнительные материалы о наших продуктах и услугах.
УЗНАТЬ БОЛЬШЕ
Будь то горячая линия, удаленный доступ, модернизация или производственная поддержка: мы поможем вам в любой ситуации.
УЗНАТЬ БОЛЬШЕ
С 4-валковыми гибочными станками HAEUSLER гибка становится детской игрой.
УЗНАТЬ БОЛЬШЕ
Компания HAEUSLER сертифицирована
в соответствии с DIN EN ISO 9001.
Наш надежный менеджмент качества в соответствии с DIN EN ISO 9001 гарантирует нашим клиентам стабильно высокое качество продукции и услуг.
К СВИДЕТЕЛЬСТВУ
Трехвалковая гибка (3+1) “Form Roller”
Главная страница Производство Круглые и овальные воздуховоды Трехвалковая гибка (3+1) «Формовочный ролик»
ВЕРНУТЬСЯ К СПИСКУ ПРОДУКЦИИ
Описание
«Гибочный станок с ЧПУ» Формовочный ролик для серийного производства труб различной формы: круглой, овальной/плоскоовальной, треугольной и квадратной формы.
Эта многофункциональная трехвалковая формовочная машина дополнительно оснащается удобной и простой в использовании панелью управления с сенсорным дисплеем. ЧПУ позволяет оператору задать до 20 последовательных шагов будущей программы, количество которых достигает 20. Профилегибочная машина работает с ЧПУ в ручном или автоматическом режиме, а в режиме диагностики ЧПУ предоставляет обширную информацию о состоянии всех элементов системы. машина. Для полного закругления на трехвалковой гибочной машине производят первичный загиб трубы (4-й валок – опционально). Станок работает с оцинкованной и нержавеющей, мягкой сталью и благодаря широкому спектру конфигураций труб незаменим не только при производстве плоских и круглых труб, что актуально для резервуаров из нержавеющей стали, дымоходных труб и т.д.
Цена и условия поставки трехвалкового гибочного станка с ЧПУ Form Roller уточняйте у менеджеров по продажам!
Добавить в корзину и заказать
Характеристики
Опции
Фото
Видео
Трехвалковый гибочный станок – формовочный ролик (SVR) | |||||||||||||
Рабочая длина, мм | 1030 (40″) | 1280 (50 дюймов) | 1530 (60″) | ||||||||||
Диаметр вала, мм | 52 (2,05 дюйма) | 60 (2,36″) | 70 (2,75″) | 52 (2,05 дюйма) | 60 (2,36″) | 63 (2,48 дюйма) | 70 (2,75″) | 90 (3,54 дюйма) | 60 (2,36″) | 70 (2,75″) | 85 (3,35 дюйма) | 90 (3,54 дюйма) | 100 (4 дюйма) |
Толщина металла | 1,1 (0,043 дюйма) | 1,5 (0,059 дюйма) | 1,8 (0,071 дюйма) | 0,9 (0,035″) | 1,2 (0,047 дюйма) | 1,3 (0,051 дюйма) | 1,5 (0,059 дюйма) | 2,0 (0,079″) | 0,8 (0,031″) | 1,2 (0,047 дюйма) | 1,8 (0,071 дюйма) | 2,0 (0,079″) | 2,4 (0,094 дюйма) |
*Модели с другими характеристиками могут быть изготовлены по запросу!
Стандартное оборудование:
- Закаленные валы
- Заземленные валы
- Привод 3-го валка
Дополнительно:
- Калибр для конического изгиба
- Дополнительный 4-й ролик предварительной гибки с цветным сенсорным экраном
| |
