ПРОМЫШЛЕННЫЕ ДЫМОВЫЕ ТРУБЫ ОТ ПРОИЗВОДИТЕЛЯ

Дымовые трубы, КАТАЛОГ НА ПРОМЫШЛЕННЫЕ ЖАРОТРУБНЫЕ КОТЛЫ И КОТЕЛЬНОЕ ОБОРУДОВАНИЕ КУПИТЬ У ПРОИЗВОДИТЕЛЯ

  • Posted by Завод промышленных котлов и котельного оборудования ООО «ПИЛК»

06 Май

Дымовая труба — это конструкция, основной функцией которой является вывод газа и продуктов сгорания (сажа, дым, пепел, копоть) от котлов или других устройств сжигания топлива и рассеивание продуктов сгорания в атмосфере. При этом для создания естественной тяги большую роль играют высота конструкции, температура внутри и снаружи, а также давление атмосферы. Поэтому дымовая труба должна быть спроектирована и установлена согласно требованиям нормативных документов.

Для подбора дымовой трубы сначала следует определиться с её видом.

Необходимо выбрать оптимальный вариант исполнения дымовой трубы в соответствии с техническими характеристиками оборудования, видом топлива, ветровой нагрузкой, а также сейсмичностью района расположения объекта.

Виды дымовых труб различаются способом крепления и конструкцией:

Самонесущие – отдельно стоящие конструкции, применяются в основном для крупных котельных, устанавливаются на фундаменте с помощью анкерной корзины.

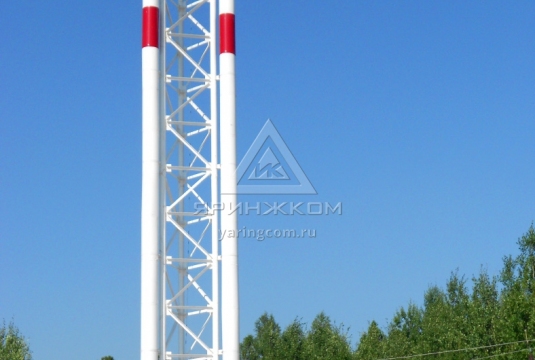

Фермовые — опирающиеся на специальные каркасы (фермы), которые равномерно распределяют нагрузки от стволов дымоходов. Конструкция фермы состоит из металлических балок, которая крепится с анкерной корзиной, залитой в фундамент. Монтаж конструкции выполняется на земле с последующим подъемом секций.

Мачтовые — металлические стволы, закрепленные железными тросами. Поставляются комплектом элементов для сборки и размещаются на несущей мачте. Данные трубы ставятся в городской черте и характеризуются большой высотой.

Колонные — самостоятельные строительные конструкции, несущие конструкции которых крепятся к анкерной корзине, заливаемой в фундамент. Конструктивно — это один газоотводящий ствол, внутри которого размещаются от одного до пяти газоходов различного диаметра.

Фасадные или настенного крепления — предназначены для крепления на фасаде здания при помощи хомутов и анкерных болтов.

При выборе дымовой трубы необходимо основываться на функциональных требованиях, предъявляемых к дымовым трубам, а именно:

— хорошая проходимость газов, выбросов, с последующим выходом их в атмосферу;

— создание естественной тяги;

— соответствие режимов работы экологическим нормам.

— соответствие действующим правилам безопасности и нормативным документам.

Расчет проекта промышленной дымовой трубы

При проектировании дымовой трубы высота трубы определяется требованиями экологии, необходимым разряжением на уровне ввода газохода и требованиями безопасности полетов воздушного транспорта. Диаметр трубы определяется исходя из аэродинамических, теплотехнических и санитарно-гигиенотехнических расчетов, выполняемых при разработке проекта дымовой трубы.

Геометрические параметры труб принимаются по результатам расчетов в зависимости от высоты трубы, требуемого выходного диаметра, выбранной формы сооружения или компоновки стволов в сооружении. Выбор геометрических параметров, архитектурно-композиционных и конструктивных решений, материалов и изделий следует осуществлять с учетом режима эксплуатации, наличия инженерного оборудования, а также специального оборудования для возведения, с учетом требуемой долговечности.

Производство промышленных дымовых труб

При производстве промышленных металлических дымовых труб применяются только материалы высокого качества – нержавеющая или оцинкованная сталь, а также утеплители. Качество, прочность и долговечность поставляемых дымовых труб достигается за счет использования цеха современного оборудования, отлаженного технологического процесса и контроля качества продукции.

Наши специалисты выполнят все необходимые расчеты для выбора конструктива промышленной дымовой трубы и подготовят наиболее оптимальное предложение исходя из требуемых технических характеристик промышленной дымовой трубы.

Вы можете получить бесплатную консультацию или коммерческое предложение связавшись с нашими техническими специалистами.

Производство и монтаж самонесущих дымовых труб – Дымовые трубы для котельных – Каталог



Производство самонесущих дымовых труб



Система котельной по отведению газа и смесей, других продуктов сжигания топлива не сможет эффективно работать, если дымовая труба будет не правильно подобрана. Она служит для выведения в атмосферу всех веществ, которые образуются в результате работы котельного оборудования, и способствует их рассеиванию.


Каждая дымовая труба проектируются в каждом случае по-разному, поскольку конкретная задача каждой трубы хоть немного, но отличается от других, и потому требует индивидуального подхода при разработке. Проектирование таких конструкций всегда доверяется лишь квалифицированным и опытным кадрам.



Наша компания проектирует и производит следующие виды промышленных дымовых труб:

Самонесущая металлическая.

Ферменная самонесущая.

Колонная металлическая.

Фасадная.

Труба на растяжках.



Изготовление промышленных труб состоит из следующих этапов:

Создание проектных документов на данную конструкцию согласно техническому заданию.

Непосредственно изготовление самой трубы.

Выполнение закладных деталей, анкерных корзин.

Транспортировка к месту установки.

Монтаж трубы. Трубы имеют модульное строение и доставляется до Заказчика в разобранном виде. Составные части трубы быстро стыкуются друг с другом в процессе монтажа уже на месте будущей эксплуатации.



Самонесущая труба

Самонесущая труба являет собой металлическую одноствольную трубу, имеющую высоту до 30 м, в которую заводят газоходы от одной установки или более. Во время выбора этого вида труб нужно продумать необходимость такой конструкции именно в вашем случае. Нужно учесть технические параметры и режимы работы установок, которые вы собираетесь подключать к трубе. Особенно внимательно стоит отнестись к этому вопросу, если планируется подключение к одной трубе горизонтальных газоходов. Объем отводимого продукта сгорания во время работы всех подключаемых установок в максимальном режиме должен соответствовать пропускной способности трубы. Самонесущие дымоходы, как правило, имеют в себе такие элементы:


Основание (цокольная область), выполнение которой проводится с помощью листовой стали. Закрепление проводится с использованием анкерных соединений на фундаменте.

Главный газоотводящий ход. Для выполнения используется стальная труба. Конструируется с жестким привязыванием к основанию ребрами жесткости.

В случаях, когда нужно усиление самой конструкции трубы, это выполняется методом усиления основания каркаса дополнительными ребрами жесткости. Этот метод сочетается с увеличением площади основания. Так создаются условия, при которых вся нагрузка трубы приходится на опорную плиту и фундамент.

Если нужно, ствол дымохода утепляют слоем изоляции в виде минеральной ваты либо другого негорючего материала, имеющего толщину от 2,5 см до 1 дм. Слой теплоизоляции обычно накрывают внешней обечайкой, которую можно выполнить из алюминия, стали или нержавеющей стали.

Самонесущие стальные трубы бывают как одноствольные, так и многоствольные. Многоствольные трубы являют собой массивную конструкцию, состоящую из нескольких газоотводящих стволов и общего каркаса, который связывает систему воедино.

Главным преимуществом таких труб является сравнительно дешевое производство и монтирование. Но в самонесущих трубах, кроме того, есть и недостатки:

-Значительная металлоемкость, что влияет на стоимость всей конструкции;

-Большой вес, из-за которого возникает необходимость в массивном фундаменте;

-Достаточно дорогая перевозка из-за веса объекта;

-В случае если часть трубы подвергается разрушению, необходима замена всего ствола;

-Если в одну дымовую трубу заводится не один горизонтальный газоход, а несколько, возникает трудность в техобслуживании и техническом обследовании – для совершения этих действий необходим вывод из работы всех подключенных к системе установок.

Самонесущие конструкции могут комплектоваться следующими устройствами в случае необходимости:

Молниеприемник;

Светоограждение;

Площадки обслуживания и лестницы.
