Стальные водогазопроводные трубы (ВГП): сортамент, вес, выбор

Водогазопроводная труба (ВГП) зачастую используется при прокладке газопроводных и водопроводных коммуникаций. Современная промышленность выпускает довольно широкий ассортимент изделий на основе различных материалов, однако трубы ВГП продолжают пользоваться заслуженной популярностью в строительно-ремонтных организациях и на предприятиях, имеющих отношение к ЖКХ.

Характеристики

Полный список свойств труб ВГП довольно обширен, поэтому мы остановимся лишь на основных моментах, которые будут интересны рядовому потребителю. Обычно такого рода знания востребованы, когда возникает необходимость самостоятельной прокладки водопровода или планируется ремонт отопительной системы.

Среди плюсов подобных изделий отмечают следующее:

  1. Длительный срок эксплуатации.
  2. Защита от ржавчины при наличии покрытия на основе цинка.
  3. Упрощенный монтаж благодаря резьбе на обоих концах изделия.
  4. Способность выдерживать давление от 2 и более атмосфер.
  5. Широкий ассортимент продукции.

Разновидности

Согласно ГОСТу 3262-75, трубы ВГП классифицируются по материалу, размеру и типу готовности изделия:

  1. Материал. Для производства цилиндрической продукции используется сталь оцинкованная или неоцинкованная.
  2. Размеры. Учитываются номинальный диаметр труб с маркировкой Ду или DN и толщина стенок.
  3. Тип готовности. Конечный продукт может быть с резьбой на обоих концах или без нее.

Дюйм – наиболее распространенная единица измерения диаметра труб ВГП. В частности, Ду 15 – это полудюймовое изделие, а Ду 50 – двухдюймовое. Для лучшего понимания гораздо проще обратиться к такому роду обозначениям, выраженным в миллиметрах, что можно найти в соответствующих таблицах типоразмеров изделий.

Группы точности

Выпуск труб ВГП основывается на использовании материала той или иной группы точности:

  1. Обычная – сталь, производство которой не предполагает четкого нормирования химического строения и получаемых на выходе механических свойств готового изделия. Обычно такого рода продукция применяется при прокладке коммуникаций в виде различных трубопроводных систем, имеющих бытовое назначение.
  2. Повышенная – цилиндрические изделия из стали с покрытием на основе цинка, находящие свое применение при прокладке глобальных инженерных сооружений для транспортировки различных веществ.

Производство стального проката

Создание труб осуществляется с помощью использования такого материала, как холодно- и горячекатаная сталь. Заготовкам под цилиндрические изделия придают форму, а затем они свариваются посредством электросварки, что не исключает применения других методов обработки. Полученные детали проверяются на качество швов и соответствие существующим нормам.

Срок службы водогазопроводных труб зависит от степени внутренних и внешних воздействий, что также соотносится с тем, какое вещество будет транспортироваться через инженерное сооружение. Например, газопровод имеет меньший срок эксплуатации по сравнению с водопроводом.

Этот вид труб различается по целому ряду характеристик, которые рассмотрим несколько подробнее.

Метод производства

  1. Литые – изделия, выпускаемые за счет использования специальных машин.
  2. Стальные сварные трубы – продукция, которая изготавливается с применением сварки.
  3. Бесшовные – детали, производящиеся с помощью прессования, прокатки или путем задействования метода волочения.

Но также различаются способы обработки, позволяющие получить готовую продукцию в виде обычных водогазопроводных оцинкованных конструкций.

Толщина стенок

  1. Обыкновенные – до 4,5 мм при минимально допустимом значении этого параметра 2 мм.
  2. Легкие – в пределах 4 мм при минимуме 1,8 мм.
  3. Усиленные – от 2,5 до 5,5 мм.

Толщина стенок стальных водогазопроводных труб регламентируется ГОСТом 3262-75, в котором также прописаны параметры внешнего диаметра изделия и условного прохода, включая регламентацию массы конструкции. Если трубы ВГП рассчитаны на работу под влиянием гидравлического давления, то максимальное значение соответствующего параметра составляет 25 кгс/см2 для легких и 32 кгс/см2 для усиленных изделий.

Длина поставки

  1. Немерная. Трубы водогазопроводные черные от 4 до 12 м с допуском: одна партия может включать в себя до 5% изделий отличной от установленных параметров длины.
  2. Кратная. Продукция с определенной вариативностью изготовления: от 4 до 8 м или от 8 до 12 м. На рез дается припуск, длина которого составляет 5 мм. Предельно допустимое отклонение – 10 мм.

Длина водогазопроводных труб никоим образом не влияет на их стоимость, так как цена рассчитывается в соответствии с весом изделия. При этом продукция, имеющая оцинкованное покрытие, по массе на 3% превышает обычные конструкции подобного вида.

Вес трубы ВГП

Примечание к таблице: согласно ГОСТу 3262-75 масса 1 м рассчитывалась при плотности стали, равной 7,85 г/см3.

Сертификация

Сертификация труб ВГП обеспечивает защиту потребителя в плане ограничения поступлений на рынок низкосортных изделий. В то же время получение документа, предоставляющего информацию о безопасности и качестве выпускаемой продукции, является добровольным делом, так как мероприятия по подтверждению соответствия техническим стандартам в отношении водогазопроводных конструкций вовсе не обязательны.

Если же сертификат все-таки получен, то он выступает гарантией того, что предлагаемые производителем трубы ВГП изготовлены с соблюдением норм, прописанных в ГОСТе. Сертификат этого вида можно получить только после проведения всех необходимых испытаний продукции, включая гидравлические.

Если стальная оцинкованная труба ВГП подтверждается сертификатом качества, то он должен содержать в себе информацию о методе нанесения цинкового покрытия: холодное цинкование, что напоминает обыкновенное окрашивание, или горячее, когда заготовка помещается в емкость с горячим веществом.

Не менее востребованным среди покупателей документом является гигиенический сертификат, служащий для информирования о прохождении экспертизы санитарно-эпидемиологического характера. Такого рода мероприятия проводятся в определенный срок с использованием специальных методик в соответствии с установленными стандартами.

Выбор

Монтаж водо- и газопроводных коммуникаций должен соотноситься с принятием решения о покупке изделия, когда мощности поставщика соответствуют личным требованиям и тем условиями, которые предъявляет государственный стандарт.

Если сооружаемый трубопровод имеет бытовое назначение, то для его установки подойдут обе разновидности цилиндрических изделий. При более высоких требованиях предпочтительнее использовать продукцию исключительно из оцинкованной стали.

Правильный осмотр

К трубам ВГП применяется ГОСТ, который устанавливает, какие дефекты стального водогазопроводного изделия являются недопустимыми. Среди них отмечают следующее:

  • разного рода расслоения;
  • закаты и вздутия;
  • так называемые плены, то есть присутствие окисленного слоя металла, находящегося в соединении с основным;
  • трещины.

Наличие перечисленных дефектов позволяет официально отказаться от покупки некачественных изделий. Хотя некоторые недочеты вполне допустимы. К ним относятся:

  • небольшие вмятины с сохранением минимального значения толщины изделия;
  • следы от работ по зачистке;
  • риски – линии на поверхности продукции от воздействия твердых предметов, например, ножа.

Важные нюансы

  1. Монтаж производится несколькими методами. В первом случае имеется в виду создание сварных изделий с помощью электросварки, во втором – соединительных конструкций с использованием разных хомутов и других элементов. При этом первый способ монтажа отличается большей надежностью в сравнении со вторым.
  2. Труба ВГП создается с использованием углеродистых марок стали, которые не способны противостоять коррозии, поэтому рекомендуется выбирать оцинкованные варианты изделий.

Похожие статьи:

vseprotruby.ru

гост 3262 75, размеры, вес, расшифровка

Сегодня существует множество альтернатив трубам ВГП, это раньше они использовались при строительстве газопроводов, нефтепроводов и т.д. Сегодня же, в 2014 году, они незаменимы лишь при открытой прокладке. Во всех остальных случаях — целесообразнее применять металлопластик или полиэтилен.

Трубы ВГП: ГОСТ 3262 75

СКАЧАТЬ

По ссылке вы можете скачать гост на водогазопроводные трубы. Краткая выжимка и самое интересное из ГОСТа приведено ниже.

1. Оцинкованная труба тяжелее неоцинкованной на 3%

2. Предельные отклонения в массе не должны превышать +8%

(примечание трубы.ру: это важно помнить, рассчитывая максимально допустимый вес, при переносе тельфером/перевозке транспортом)

2.1. Если потребитель потребует, то масса не должна быть более 7,5% (для всей партии труб) — если это не так, то смело или отказывайтесь, или трясите скидку.На практике, это обычно позволяет снизить конечную стоимость на 5-10%.

Правильный осмотр трубы

3. согласно тому же ГОСТу (пункт 2.4.) на её поверхности не допускаются:

а) всяческие расслоения

б) трещины

в) плены (т.е. окисленный слой металла, соединенный с основным)

г) различные закаты и вздутия.

Все это признаки некачественного изделия, и может служить основанием для отказа от покупки.

Однако, ничего страшного не будет, если на ВГП трубе обнаружится:

а) риски (т.е. следы от соприкосновения с чем то твёрдым, типа линии, оставшейся от удара ножом)

б) следы зачистки

в) небольшие и локализованные вмятины (помните, что они не должны “выводить” толщину стенки трубы меньше минимального по допускам размеру)

Сколько можно перевозить за 1 раз?

Зависит от транспорта, но всё таки строгий регламент имеется: масса не должна превышать 60т.

Труба ВГП: расшифровка

С этого стоило начинать статью, итак: ВГП расшифровывается как ВодоГазоПроводный. Из названия вытекаютт основные сферы её применения. Конечно же, дело ограничивается лишь фантазией: например, один сельский умелец, пропилив соответствующие пазы, стал использовать её как держатель под цветочные горшки.

Вес трубы вгп

Примечание к таблице: согласно ГОСТ 3262 75 масса 1 м рассчитывалась при плотности стали, равной 7,85 г/см3.

Обозначения:

ниже идет расшифровка дюймовой, которая частенько используется в данной сфере:

в дюймахперевод в мм
1/48
1/215
3/420
125
1.2532
1.540
250
2.565
4100

К слову, писать “ДМ” — неверно, т.к. повсеместно использующаяся метрическая система дает аббревиатуре другое значение — дециметры.

Трубы ВГП: прочие сведения

1. Для их создания используются углеродистые марки стали: СТ1-3, + марки: 20, 10, 08. Проблема в том, что все они подвержены коррозии, именно поэтому всё чаще встречаются оцинкованные варианты.

2. Монтаж осуществляется двумя способами:

а) старая добрая сварка

б) при помощи специальных соединительных хомутов, труб, другого оборудования. Первый способ более надежен — второй, практичнее при локализации проблемы. Если “варите” — убедитесь, что трубы качественные и отработают весь свой срок.

Процесс развальцовки:

Преимущества ВГП труб:

1. срок эксплуатации

2. если покрытие оцинкованное — то защита от ржавчины

3. резьба на изделиях, что упрощает монтаж и стыковку

4. Способность выдержать давление 2+ атмосфер

5. широчайший ассортимент

Категории прочности

Их три: обыкновенной прочности, легкой и усиленной. Зависит от толщины стенки.

Учтите, если изделие будет использоваться под нужды горячего водоснабжения, то стенки должны быть у-си-ле-ны.

При этом, вопреки распространенному мнению, для газа вполне подойдёт труба с тонким, легким профилем. Смотрите сами: газ — вещество газообразное (нонсенс), а посему стенки разрушаться изнутри не будут.

the-pipe.ru

Водогазопроводные трубы (ВГП) – таблица размеров, диаметра в соответствии ГОСТ

К группе водогазопроводных относятся стальные сварные трубы, используемые для организации газо-, водопроводов, отопительных систем, изготовления металлоконструкций. Способ сварки зависит от технологий, применяемых на заводе-изготовителе. Печная сварка – более дорогой процесс, но он позволяет получать изделия с точной геометрией, полностью удаленным гратом, хорошей гибкостью. Наиболее часто используют сварку токами высокой частоты.

Диаметры стальных водогазопроводных труб, согласно ГОСТу 3262-75

Эта группа трубных изделий классифицируется по Dу – условному проходу. Наружный диаметр водогазопроводных труб, имеющих одну величину условного прохода, остается неизменным, а толщина стенки меняется. Истинный внутренний диаметр точно равен величине Dу в редких случаях. Его значение округляется в соответствии с таблицей. Приведем пример. Для труб с Dу 10 наружный диаметр равен 17 мм, а истинный внутренний: для легких труб – 13 мм, обычных – 12,6 мм, усиленных – 11,2.

Таблица размеров водогазопроводных труб (ВГП) по ГОСТу 3262-75

Условный проход, Dу Наружный диаметр, мм Легкие Обычные Усиленные
Толщина стенки, мм Масса, кг Толщина стенки, мм Масса, кг Толщина стенки, мм Масса, кг
6 10,2 1,8 0,37 2,0 0,4 2,5 0,47
8 13,5 2,0 0,57 2,2 0,61 2,8 0,74
10 17,0 2,0 0,74 2,2 0,8 2,8 0,98
15 21,3 2,5 1,16 2,8 1,28 3,2 1,43
20 26,8 2,5 1,5 2,8 1,66 3,2 1,86
25 33,5 2,8 2,12 3,2 2,39 4,0 2,91
32 42,3 2,8 2,73 3,2 3,09 4,0 3,78
40 48,0 3,0 3,33 3,5 3,84 4,0 4,34
50 60,0 3,0 4,22 3,5 4,88 4,5 6,16
65 75,5 3,2 5,71 4,0 7,05 4,5 7,88
80 88,5 3,5 7,34 4,0 8,34 4,5 9,32
100 114,0 4,0 10,85 4,5 12,15 5,0 13,44

Трубы поступают в продажу отрезками 4-12 м.

Типы и размеры стальных водогазопроводных труб в соответствии с ГОСТом 3262-75

Сортамент представлен в широком диапазоне, позволяющим выбрать оптимальный вариант для конкретной задачи.

  • Легкие (тонкостенные) трубы допустимы к применению в системах транспортировки газа низкого давления. Это связано с отсутствием агрессивных сред, провоцирующих коррозионное разрушение внутренних стенок.
  • Трубы со средней толщиной стенок – прекрасный вариант для холодного водоснабжения. Предпочтительно приобретать оцинкованные изделия, обеспечивающие более длительный срок службы и лучшее качество воды.
  • Усиленные – предназначены для условий, предусматривающих сильное воздействие агрессивных сред. Это трубы для передачи горячей воды и жидкости в отопительной системе.

Продукция выпускается «черной» (без защитного цинкового слоя) и оцинкованной, с резьбой (накатанной или нарезанной) или без нее. Для оцинкованных труб оптимальным является соединение с помощью резьбовых фитингов, поскольку сварка сопровождается выгоранием цинкового слоя, что вредит здоровью человека и ослабляет трубы. «Черные» трубы чаще всего сваривают, что позволяет получать долговечный, герметичный стык. Но при самостоятельном проведении монтажных работ или прокладке трубопровода в углах, близко к стене предпочитают использовать резьбовые соединения.

По требованию потребителя предприятие-изготовитель водогазопроводных труб может предоставить следующие услуги:

  • на трубах диаметром не менее 5 мм, предназначенных для сварки, снять фаски под углом 35-40° к торцу;
  • на обычных и усиленных трубах с Dу не менее 10 с двух сторон нарезать резьбу;
  • укомплектовать муфтами (по одной на трубу).

treydmetall.ru

Чем отличается труба вгп от электросварной

Ассортимент производимых в настоящее время труб весьма обширен. Их изготавливают из специальных трубных заготовок или слитков методами проката и прессования, из полосовой и листовой стали, но есть и такие, которые выливаются специальными машинами.

Имеются трубы круглые, среди которых выделяются электросварные и трубы ВГП, то есть водогазопроводные. Чем они отличается друг от друга мы и попробуем сейчас разобраться.

Трубы электросварные

Такие изделия бывают разных диаметров. Они прямошовные, а их сортамент соблюдается определенными ГОСТами.

Производят их из стали повышенной твердости, которые плохо вытягиваются и раскатываются, методом электросварки. Кромки заготовок соединяют параллельно оси.

Данные изделия нашли применение в строительстве:

  • трубопроводов;
  • теплосетей;
  • газопроводов малого давления;
  • иных видов коммуникаций.

Сварная труба отличается усиленным продольным швом, который выполняется сначала с внешней стороны, а потом – с внутренней. Благодаря этому приему продукция выходит очень надежной и способной служить долгое время.

Трубы водогазопроводные

В принципе, такие изделия являются видом электросварных, но шов у них еще больше усилен. Поэтому труба ВГП может похвастаться еще большей прочностью, а антикоррозийную стойкость ей придает редуцирование.

Эти трубы получили популярность у потребителей благодаря таким характеристикам:

  • множеством вариантов обработки – сварки или изгиба;
  • низкой ценой.

Их нормируют по внутреннему диаметру условного прохода и толщине стенки. Эти параметры и определяют выбор труб ВГП для разных видов работ. Выпускают такие трубы в обычном виде и оцинкованными. Первый вариант хорош тем, что нанесенный на поверхность изделия цинковый слой отлично предотвращает коррозийный процесс. Однако он же делает трубу тяжелее почти на четверть.

Классифицируют трубы и по длинам: имеются мерные, кратные мерным, но с отклонениями и разными припусками, немерные. Обычно такая продукция не имеет резьбы, однако ее можно сделать: цилиндрическую, накатанную, короткую и длинную.

Кроме того, различают трубы и по толщине стенок: они могут быть обыкновенными, усиленными и легкими. Что касается точности, то и в этом параметре есть различия: существуют трубы ВГЛ обычной точности и повышенной, согласно существующим ГОСТам. Используется данный вид труб для отопительных систем, газо- и водопроводов.

Смотрите также:

Как проверить якорь на болгарке мультиметром http://euroelectrica.ru/kak-proverit-yakor-na-bolgarke-multimetrom/.

Интересное по теме: На каком оборудовании производят поликарбонат

Советы в статье “Как отремонтировать светодиодный прожектор” здесь.

Трубы электросварные:


По материалам: http://www.metallomarket-m.ru/truby-vgp-vodogazoprovodnye

euroelectrica.ru

Трубы ВГП

Трубы ВПГ – лучшие трубы для монтажа водо- и газопроводных систем

Водогазопроводные трубы, как и следует из их названия, отлично подходят для монтажа систем газо- и водоснабжения, а также для организации систем горячего отопления. Ключевой характеристикой труб ВГП является их возможность выдерживать самую высокую температуру воды.

Трубы ВГП производятся методом сварки с усилением шва. Изготавливают их в соответствии с ГОСТами 1050 и 380  из стали высокого качества.

Трубы ВГП могут быть двух разновидностей: оцинкованные и черные. Черная труба легче оцинкованной на 3%, однако она в большей степени подвержена коррозии.

Классификация водогазопроводных труб

ГОСТом предусмотрена классификация труб по толщине стенок:

  • легкие трубы. Толщина стенок варьируется от 1,8 мм до 4;
  • обыкновенные трубы ВГП. Толщина стенок может составлять 2- 4,5 мм;
  • усиленные, с толщиной стенок от 2,5 мм до 5,5.

Трубы ВГП могут быть, как оцинкованными, так и черными.

Водогазопроводные трубы могут быть изготовлены из стали двух видов: оцинкованной и черной. Именно черные трубы используют при организации систем отопления, так как они способны выдержать даже самые высокие температуры. Вес оцинкованных труб больше черных на 3%. Но нанесение на стальную поверхность труб ВГП цинка значительно увеличивает их срок службы. В среднем оцинкованная водогазопроводная труба прослужит около 35-ти лет.

Делят такие трубы и по группам точности. При монтаже систем отопления и водоснабжения, а также газопроводов используются трубы обычной точности, которые были произведены из стали, отвечающей госстандартам 380 и 1050. При производстве таких труб не выполняется нормирование механических и химических свойств.

Трубы повышенной точности производят только из стали, попадающей под ГОСТ 1050. Чаще всего такие трубы используют при монтаже газо- и водопроводных сооружений.

Трубы ВГП долговечны и безопасны.  Не зря они получили широкое распространение в строительстве, сооружении систем водоснабжения и быту. Их применяют при изготовлении различных строительных конструкций и даже строительных лесов.

Особенности поставки труб ВГП

Поставляются трубы ВГП как без муфт и резьбы, так и наоборот. В первом случае трубы обозначаются маркировкой: б/м, б/р. Во втором случае трубы маркируются таким образом: с/м, с/р. При необходимости на обыкновенные и усиленные трубы изготовитель может нанести резьбу 10 мм и более.

Параметры труб ВГП (водогазопроводные трубы) ГОСТ 3262-75

ДУ
Условное
обознач.
Наружный диаметр, ммЛегкиеОбычныеУсиленные
Толщина стенки, ммМасса 1м, кгМетров в тоннеТолщина стенки, ммМасса 1м, кгМетров в тоннеТолщина стенки, ммМасса 1м, кгМетров в тонне
610,21,80,372681,82,00,402472,52,50,472106,4
813,52,00,571763,02,20,611631,12,80,741353,4
1017,02,00,741351,62,80,981019,82,80,981019,8
1521,32,51,16862,72,81,28782,83,21,43700,1
2026,82,51,50667,52,81,66603,43,21,86536,9
2533,52,82,12471,73,22,39418,24,02,91343,6
3242,32,82,73366,63,23,09324,14,03,78264,7
4048,03,03,33300,43,53,84260,34,04,34230,4
5060,03,04,22237,13,54,88205,14,56,16162,4
6575,53,25,71175,34,07,05141,84,57,88126,9
8088,53,57,34136,34,08,34120,04,59,32107,3
90101,33,58,44118,54,09,60104,24,510,7493,1
100114,04,010,8592,24,512,1582,35,013,4474,4
125140,04,013,4274,54,515,0466,55,518,2454,8
150165,04,015,8863,04,517,8156,15,521,6346,2

На постоянной основе в продаже представлена труба электросварная гост 10704 91 по доступной стоимости и с возможностью поставок в неограниченных объемах. Сделать заказ и уточнить детали закупки можно у менеджера компании.

Продажа труб стальных водогазопроводных по ссылке на сайте харьковской металлобазы.

Феррос

Наши сотрудники ведут свою деятельность начиная с 2003 года. Направление, которое легло в основу нашей компании, это поставки, транспортировка и продажа металлопроката, а также его производных, таких как оцинкованные, электросварные и нержавеющие трубы, стальная и двутавровая балка, трубы ВГП, стальные отводы, листовой прокат, профнастил и т.д.

Подробнее

Продукция и услуги

Компания предлагает богатый ассортимент металлопроката, значительную долю которого составляет черный металлопрокат, оцинкованные трубы, стальная балка, а также широкий ряд других изделий. На сайте представлены все основные типы труб: оцинкованные трубы, нержавеющие трубы, чугунные, бесшовные и электросварные трубы. А также жаропрочные нержавеющие трубы и нержавеющие трубы ВГП.

Подробнее

Наши преимущества

Компания ценит своих клиентов и делает все возможное для того, чтобы процесс приобретения продукции был максимально простым и удобным, а ее ассортимент металлопродукции был разнообразен и своевременно пополнялся. Так, например, если вы хотите купить балку редкого типа или размера, либо подобрать нужные вам нержавеющие трубы, достаточно лишь подать заявку нашему менеджеру, и мы найдем то что вы искали.

Подробнее

ferros-met.ru

В чем отличия электросварной и водогазопроводной (ВГП) трубы?

Для создания водопроводов и газопроводов могут использоваться как электросварные стальные трубы, так и металлические трубы вгп.

Оба этих изделия снабжаются болльшим количеством сопутствующих деталей: отводов, фланцев, задвижек, кранов, вентилей и т.д. Основное различие в том, что водогазопроводные изделия применяются в малых внутренних водопроводных системах, а сварные — почти всегда в трубопроводах наружных. Впрочем, это правило соблюдается не всегда, так что важно осознавать различия в характеристиках этих продуктов и выбрать наиболее подходящее изделие для своих нужд.

Стандарты

Внешне оба вида трубопроката не отличаются друг от друга ничем, кроме отдельных типоразмеров. На различия указывают другие характеристики.

Стальные трубы вгп, продажа в СПб которых возможна со складов компании «ПетроМеталлИнвест» производятся во ГОСТ 3262-75. Прямошовные электросварные варианты регулируют ГОСТ 10704-91 и ГОСТ 10705-80. Первое различие будет в размерах по этим стандартам. Водогазопроводные варианты бывают с условным проходом в 6-150 миллиметров, ГОСТ 10704 с наружным диаметром в 10-1420 миллиметров, а10705 – в 10-530 миллиметров.

Стандарты также определяют, что отклонения в толщине стенки изделия могут быть не более 15% для вгп и 10% для сварных.

Прочность

Наиболее важный аспект прочности элементов трубопровода или газопровода — это способность выдерживать гидравлическое давление. У электросварных вариантов она должна быть сильнее, так как шов — их уязвимое место.

Определить способности электросварного трубопроката можно по маркировке группы качества. У водогазопроводного варианта нет маркировки, так как нет и групп качества. Все эти изделия должны выдерживать давление в 2,4Мпа, а усиленные — в 3,1Мпа.

Группа А говорит о том, что у трубопроката регулируются механические свойства. Б – химический состав. В – и механические свойства, и химический состав, а Д – гидравлическое давление. Группы В и Д могут заменять водогазопроводные трубы во внутренних коммуникациях.

В теории ничего не мешает вгп трубопрокату заменять электросварные варианты в наружных газо- и водопроводах, однако на практике это неразумно. Во-первых, это слишком дорого. Во-вторых, меньший диаметр не позволяет создавать сложные крупные трубопроводы с большим потоком, какой обычно и требуется для хорошего снабжения.

Следует отметить, что оба вида изделий можно также использовать для производства металлических конструкций, так как они хороши в качестве элементов опоры за счет прочности и жесткости.

Компания «ПетроМеталлИнвест» предлагает вам купить трубу вгп в СПб по низкой стоимости. Мы поставляем их на наши склады напрямую от производителя!

p-met-i.ru

Водогазопроводные трубы и электросварные разница. Виды круглых труб и их изготовление. Данные изделия нашли применение в строительстве

Инженерные сети являются неотъемлемой частью любого жилого, коммерческого или производственного объекта. Особое внимание при проектировании коммуникаций отводится водопроводу, канализации и газораспределительным сетям. Для устройства всех инженерных сетей используется труба ВГП . В зависимости от технологии изготовления данный вид продукции можно разделить на несколько групп. Наиболее востребованной на сегодняшний день трубной продукцией для прокладки коммуникаций являются трубы ВГП и электросварные прямошовные изделия. Они поставляются без резьбы и отличаются широким сортаментом.

Сфера применения применения трубы ВГП

Как уже упоминалось ранее, данный тип металлопродукции универсален. Труба ВГП одинаково успешно используется для прокладки газопроводов и водопроводов. По характеру объектов ограничений также не существует. Она давно и успешно используются для обеспечения газом и водой жилых зданий, коммерческих сооружений, производственных комплексов.

Технологии производства трубы ВГП

В качестве сырья для изготовления трубной продукции этой категории выступает высококачественная сталь. На сегодняшний день отечественными предприятиями налажен выпуск двух вариантов трубы ВГП: оцинкованной и не оцинкованной. В первом случае за счет цинкового покрытия достигается высокая степень устойчивости к коррозии металла. Однако оцинкованные изделия имеют более высокую стоимость. Второй вариант трубной продукции рекомендован для использования в качестве водопроводных систем. Они соответствуют всем санитарно-гигиеническим требованиям, а также отличаются более доступной стоимостью.

Вся продукция изготавливается в соответствии с ГОСТ 3262-75, ГОСТ 380, ГОСТ 1050 и ГОСТ 1050. Каждый из стандартов регламентирует технические параметры продукции и сферу ее применения. В зависимости от ГОСТ, может быть выбрана труба ВГП для водоснабжения, устройства газораспределительных сетей, канализации или систем отопления.

Электросварная прямошовная труба и ВГП: основные отличия

  • Электросварная прямошовная трубная продукция изготавливается методом непрерывного редуцирования.
  • Труба ВГП имеет нарезную или накатанную цилиндрическую резьбу, а также отличаются условным проходом.

По сути, электросварная прямошовная трубная продукция является основной для производства высококачественных водогазопроводных элементов инженерных коммуникаций. За счет технологии редуцирования труба ВГП получает меньший диаметр, она становится устойчивой к коррозии и отличается долговечностью.

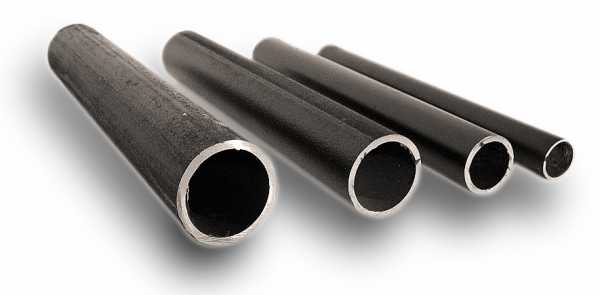

Трубы электросварные и трубы водогазопроводные – сварные трубы, имеющие схожий способ производства, внешний вид, но отличающиеся по некоторым параметрам. И трубы стальные водогазопроводные гост (труба стальная ВГП ) , электросварные (ЭС трубы) трубы производятся из ленты, листового металла, заготовку формуют на специальных станах, а затем сваривают, образуя шов, который наделяет прокат высокой прочностью и износостойкостью. ГОСТ трубы стальные электросварные являются прямошовными, прямой шов образуется при сварке по продольной оси. Этот шов выполняют сначала с наружной, затем с внутренней стороны. У гост водогазопроводных труб шов ещё более усилен. Также ВГП трубы могут проходить редуцирование – вытяжку заготовки на станах для уменьшения их поперечного сечения, толщина стенки при этом может измениться, а может и остаться такой же. Прямошовные трубы наиболее востребованы на рынке.

Трубы прямошовные электросварные могут быть дополнительно обработаны термически по всему шву или на протяжении всей трубы и быть горячередуцированными. Трубы ЭС, у которых в составе мало легирующих элементов, могут подвергаться рекристаллизационному отжигу. Прокат из марки Ст1 не подвергается термическому воздействию. Термическая обработка в защитной среде предварительно согласуется с покупателем на комбинате. Определённый вид термообработки электросварных труб комбинаты вправе выбирать сами.

Считают, что из-за шва сварные трубы не очень надежны в применении, однако производство труб на высокоточных оборудованиях и качественная проварка шва, испытания прочности, контроль швов (рентгенография) и выдача сертификатов качества на данную продукцию, гарантируют получение прочного, надёжного материала, который прослужит не один год. Нарушить целостность этого проката может только грубое какое-либо внешнее воздействие, в частности гибка труб ведет к порче шва. Для трубопроводов используют стальные круглые трубы, т. к. пластиковые и металлопластиковые трубы не смогут выдержать нужного давления газа или воды.

Те и другие трубы могут быть дополнительно оцинкованы, что придаёт им возможность использования для бытовых водопроводов. Такие трубы долго служат, внутри трубы не появляется ржавчина, к ним не прилипают разнообразные отходы, но увеличивается вес трубы. Труба оцинкованная может быть тяжелее неоцинкованной на четверть. На антикоррозийные свойства трубного проката влияет и марка стали, из которой изготовлена труба. Помимо всего, оцинкованные трубы устойчивы к высоким температурам, поэтому их используют для тепловых сетей,в которых температуры воды свыш

kamenhaus.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
