Трубчатые нагреватели (ТЭНы) воздушные и водяные

Описание: Нагревательный элемент (ТЭН) к водонагревателю, котлу, бойлеру…

Подходит на мармит EH-6V Foodatlas (Фудатлас)

Жарочный шкаф – ШЖЭ Интерхолод Дизайн г. Казань

Длина 620 мм трубка 8 мм

ТЭН КНЭ-50М-1 № 50М-1 42А13/2,0 J220 U65 Нержавейка Межцентровое…

Мощность 2,5 квт

ТЭН 67А13/2,5 Р220 R=30. G1/2″ст3 № 52А 2,5 кВт/220В, вода, углеродистая сталь…

Запасной ТЭН (трубчатый электронагреватель) 2,5 кВт ИЮТЕ 681817.002 для…

2,0 кВт/220В, штц М14*1, 5 для дистиллятора ДЭ-4 (с июля 2003г.) (0, 36кг.)

ТЭН на котел пищеварочный МХМ КПЭ-160-М изготовленный на АО “Контакт”

Шкаф конвекционный электрический “ИНТЕКО” Р 93-01

Для ПЖШ-2

ТЭН 277 A13 2,5 квт для хлебопечки ХПА 16 Напряжение: 220В Мощность:…

Напряжение: 220В Мощность: 3кВт Диаметр трубки ТЭН: 13мм Материал трубки…

Мощность – 3,5 кВт Диаметр трубки – 13 мм Материал – углеродистая. ..

для Котлов ЭВПМ

ТЭН для нагрева воздуха мощность 900 Вт предназначен в качестве встраиваемых…

ТЭН ЭП-2М №15

Комплект состоит из ТЭНов: ТЭН 191/1,65 кВт ТЭН 158/0,85 кВт ОБЩАЯ МОЩНОСТЬ …

на сковороду Гриль-Мастер

Подходит для моделей оборудования LAINOX: AU04, AU05, AU08, AU10, AU20

Подходит для моделей ANIMO: WIKI 80N, WKI 10N, WKI 20N 3KW, WKI 40N, WKI 60,…

ТЭН для водонагревателя НЭ-1А №10а 60А13/2,0 P220 углеродистая…

Характеристики: Размеры: 245 x 170 x 230mm Напряжение: 220 Вольт Мощность:…

Диаметр фланца – d48 мм Резьба под датчик температуры – М5 Длина ТЭНа -…

ТЭН на котел КПЭМ Оцинкованный металл

для водонагревателя типа ВЭТ-30Ф600

Комплект ТЭНов на конфорку Гомельторгмаш. КЭ-0,12. ТЭН 121С10/1,2 Т220…

ТЭН внешний на конфорку КЭ-0,12. Гомельторгмаш. в счете наименование ТЭН…

ТЭН на конфорку производства Гомельторгмаш. Внутренний. Наименование в счете . ..

Для универсальной конфорки внешний

внутрений для универсальной конфорки

Состоит из 2 -х тэнов ТЭН-187-8,5-8.5/1,6 Т 230 + ТЭН-151-8,5-8.5/1,4 …

электроплит ПЭТ-0,17В, ПЭТ-0,34ШВ, ПЭТ-0,51ШВ(В)

электроплит ПЭТ-0,17В, ПЭТ-0,34ШВ, ПЭТ-0,51ШВ(В)

электроплит ПЭТ-0,17В, ПЭТ-0,34ШВ, ПЭТ-0,51ШВ(В)

1,8 квт. применяется плитах и шкафах Термаль ПЭЖ 4, ПЭ-4ЖШ, ПЭ-6ЖШ

ТЭН 2,0кВт 220В М-обр возд с перемычкой к Муссон Ротор

ТЭН устанавливается в духовые шкафы профессиональных электроплит ПЭ-0,48Ш,…

На духовку и жарочный шкаф ШЖЭ Гомельторгмаш

Масса – 0,83 кг Мощность – 0,8 кВт Напряжение – 220 В Габаритные размеры,…

ТЭН на котел КПЭ Углеродистый металл

Межцентровое 45 мм.

Материал – Нержавеющая сталь

ТЭН на 3,5 кВт на пищеварочный котел КПЭ-160 Водная среда

ТЭН котла КПЭ 160 Нержавейка. Длинна до штуцера 210мм Меж.осевое…

ТЭН котла КПЭ 160 Углерод.сталь Длинна до штуцера 210мм Меж. осевое 117мм

Нержавейка. Среда-вода.

Оцинкованный Межцентровое расстояние: 60 мм Общая длина до штуцера: 300 мм

Углеродистая сталь Диаметр трубки 13 мм Длина от штуцера 300 мм…

Материал “Нержавеющая сталь” Длинна до штуцера 265мм Меж.осевое 117мм

Длина до штуцера 345 мм. Межцентровое 65 мм. Мощность 5…

Длина до штуцера 345 мм. Межцентровое 65 мм. Мощность 5 квт. Нержавейка

Мощность 5 квт. кВт.Пищеварочный котел КПЭ-250-1М. Среда- ВОДА. Меж….

Мощность 5 квт. кВт. Среда- ВОДА. Меж. центровое 120 мм. Длина до штуцера 360…

Мощность 5 квт. кВт. Среда- ВОДА. Меж. центровое 120 мм. Длина до штуцера 360…

ТЭН жарочного шкафа Гомель. стар. Межцентровое соединение 61 мм Длина 520 мм

Нержавейка

ТЭН котла КЭ-100Ц Саратов. Межцентровое расстояние: 122 мм Общая длина до…

ТЭН духовки Плит ЭП4ШЦ(Н) ЭП6ШЦ(н) Жарочных шкафов ЖЭШ2Ц(Н), ЖЭШ3Ц(Н), ЖЭШ1Ц(Н)

ТЭН нержавейка, 2,0 кВт. Среда- ВОДА. Электроводонагреватель ЭВФ-6.

ТЭН 2,0 кВт. Среда-ВОДА. Электронагреватель ЭВФ-6.

ТЭН 3,5 кВт. среда-вода. Электронагреватель САОС-400

ТЭН нержавейка 2,5 кВт. Среда – ВОДА. Электронагреватель ЭВФ-9.

ТЭН 2,5 кВт. Среда – ВОДА. Электронагреватель ЭВФ-9.

ТЭН 1,6 кВт. Среда- ВОДА. Нержавейка.Электрокипятильник КНЭ-50.

ТЭН 1 кВт, среда-вода, Электрокипятильник КНЭ-25.

ТЭН нержавейка 3,15 кВт. Среда- ВОДА. Электроводонагреватель САОС-200.

Нержавейка. Среда – вода.

ТЭН 1,6 кВт. Среда-ВОДА. Электрокипятильник КНЭ-50

Электрокипятильник КНЭ-50 Углеродистый металл 1,6 кВт

ТЭН на 4,0 кВт. Электрокипятильник КНЭ-100Б.

ТЭН 1,6 кВт. Среда-вода. Электроводонагреватель.

ТЭН нержавейка, 1 кВт. Электрокипятильник КНЭ-25.

ТЭН на 5 кВт. Среда – вода. Пищеварочный котел КПЭ-250. Углеродистая сталь

ТЭН на 3,5 кВт Промышленные стиральные машины. (черн)

ТЭН 3,5 кВт. среда-вода. Электронагреватель САОС-400

ТЭН 3,5 кВт. среда-вода. Электронагреватель САОС-400.

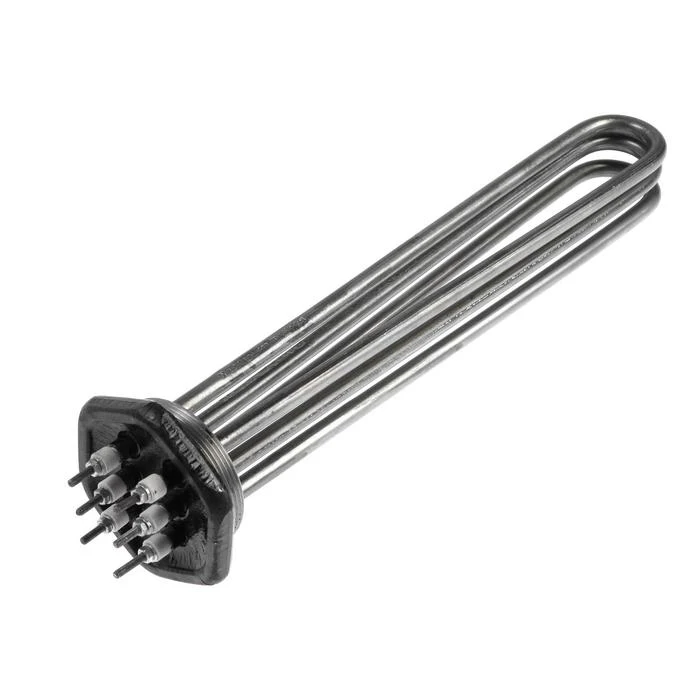

Блок ТЭН для котлов КПЭ НГ, мощность 7,4 квт, Диаметр резьбы 4,5 см, длина…

ПОГРУЖАЕМЫЕ НАГРЕВАТЕЛИ С ТЕРМОРЕГУЛЯТОРОМ. Средний срок службы водяных…

ТЭН водяной из нержавеющей стали мощность 3 КВТ. (Турция) Диаметр 190…

Возможна замена на ТЭН 113-6-8,5/3.0 Р230

тэн испарителя на Моноблок низкотемпературный АРИАДА ALS 330Т

Трубчатые электронагреватели ТЭНы: конструкция и применение

Трубчатые электронагреватели ТЭНы:
конструкция и применение

Трубчатый электронагреватель (ТЭН) – это электронагреватель сопротивления. Он состоит из нагревательного элемента – спираль с высоким сопротивлением – с контактными стержнями на концах, который вместе с наполнителем запрессован в металлическую оболочку (медную или из нержавеющей стали) в соответствии с характеристиками.

1 – металлический корпус
2 – наполнитель
3 – спираль
4 – контактный стержень в заделке
5 – герметик
6 – изолятор
7 – контактный стержень
L – развернутая длина
la – активная длина
lk – длина контактного стержня в заделке.

Спираль изолируют от трубки наполнителем, имеющим высочайшие электроизоляционные характеристики и отлично проводящим теплоту. В качестве наполнителя, в большинстве случаев, используют периклаз (кристаллическая смесь магния). После наполнения наполнителя трубку ТЭНа опрессовывают. Под огромным давлением периклаз преобразуется в монолит, накрепко фиксирующий спираль по оси трубки ТЭНа.

Опрессованный ТЭН может быть изогнут для придания нужной формы. Контактные стержни ТЭНа изолируют от трубки изолятором, торцы герметизируют влагозащищенным кремнийограническим лаком. ТЭН стопроцентно защищен от наружных воздействий, в том числе от доступа воздуха.

Преимущество ТЭНов — универсальность, надежность и безопасность обслуживания. Их можно использовать при контакте с газообразными и водянистыми средами. ТЭНы не страшатся вибраций и ударов, но не являются взрывобезопасными. Рабочая температура ТЭНов может достигать 800 гр. С, что
позволяет использовать их не только лишь в установках кондуктивного и конвекционного нагрева, да и в качестве излучателей в установках лучистого (инфракрасного) нагрева.

Вследствие герметизации спиралей срок службы Тэнов достигает 10 тысяч часов.

Электрические ТЭНы — области применения
В быту в домашней бытовой технике: ТЭН чайника, ТЭН утюга, ТЭН электрокотла, ТЭН электроводонагревателя или ТЭН бойлера, ТЭН стиральной машины. В пищевой промышленности: тэны для варочных котлов, для кондитерского производства, хлебопекарной области, молочного производства и т.д.; Когда ТЭН используется в водонагревателях, трубчатый нагревательный элемент монтируется на фланец ТЭНа, который имеет различную форму. Различают литые фланцы тэна или штампованные фланцы тэна в зависимости от производителя водонагревателя.

ТЭНы для водонагревателей Аристон (Ariston), ТЭНы для водонагревателей Термекс (Thermex), ТЭНы для электрокотлов Протерм (Protherm), ТЭНы для электрокотлов Зота (ZOTA), ТЭНы для электрокотлов ЭВАН и других производителей могут быть заменены в случае сгорания ТЭНа.

Для увеличения продолжительности службы ТЭНов:

1) Подключая к выводам ТЭНа провода подачи электропитания не применяйте к гайкам контактных стержней лишнее усилие, в результате чего может нарушится герметичность ТЭНа.
2) Контролируйте работу трубчатых электронагревателей для жидких сред, не допускайте их работы без жидкости.
3) Удаляйте образовавшуюся накипь с поверхности трубки ТЭНа и не допускайте отложения слоя накипи толщиной более 2 мм.

Картинка для анонса:
Детальная картинка:

Трубчатые нагреватели | Valin

Трубчатые нагревательные элементы обеспечивают исключительную передачу тепла путем теплопроводности, конвекции или излучения для нагрева жидкостей, воздуха, газов и поверхностей. Конфигурация трубчатых элементов в большинстве узлов нагревателя различается — круглая, треугольная, плоская прессованная и фигурная. Изгибы изготавливаются в соответствии с требованиями заказчика. Диаметры от 0,200 до 0,475 дюймов, изготовленные по индивидуальному заказу, множество материалов оболочки с характеристиками температуры оболочки до 1600 ° F, плотностью ватт для соответствия многим приложениям и до 600 вольт. Доступен с более чем 20 дополнительными разъемами и множеством аксессуаров.

Круглые двухсторонние трубчатые нагреватели

Трубчатые нагреватели являются наиболее универсальными из всех электрических нагревательных элементов. Они способны формироваться практически в любой конфигурации. Трубчатые нагревательные элементы обеспечивают исключительную передачу тепла путем теплопроводности, конвекции и излучения для нагрева жидкостей, воздуха, газов и поверхностей.

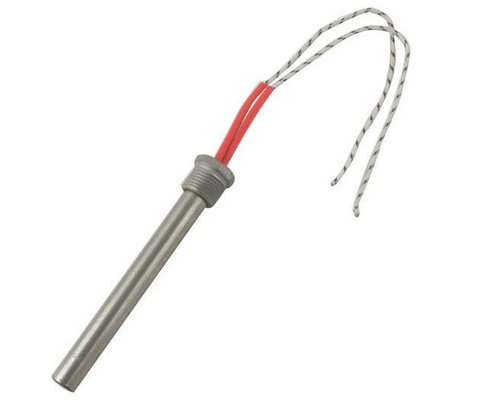

Односторонние трубчатые нагреватели

Односторонние трубчатые нагревательные элементы имеют такую ​​же конструкцию, что и стандартные трубчатые элементы. Они заканчиваются на одном конце, что может упростить проводку и установку.

Трубчатые нагреватели с тонкими лопастями

Нагреватели с тонкими лопастями имеют большую площадь поверхности, чем традиционные круглые элементы. С помощью Thin Blade оборудование может быть спроектировано с большей мощностью в меньшем пространстве, чем обычный элемент.

Трубчатые нагреватели бункера

Высокотемпературные модульные нагреватели бункера могут быть изготовлены на заказ в соответствии со спецификациями вашего бункера. Низкая удельная мощность обеспечивает длительный срок службы при рабочих температурах от 250°F (120°C) до 350°F (175°C) или выше.

Трубчатые нагреватели специальной формы

Трубчатые нагревательные элементы специальной формы имеют конструкцию, аналогичную нашим стандартным трубчатым элементам. Фасонные нагреватели могут быть более жесткими и иметь более высокую удельную мощность, что снижает температуру оболочки и продлевает срок службы нагревателя. Нагреватели, прикрепленные к поверхности, имеют больший контакт с поверхностью, что обеспечивает большую теплопроводность, чем обычные круглые элементы.

Мини-трубчатые нагреватели

Мини-трубчатые нагреватели могут принимать различные формы и могут быть адаптированы для широкого спектра применений. Небольшие диаметры позволяют быстро реагировать, обеспечивая тепло в тесных помещениях, где невозможно установить большинство обогревателей.

Трубчатые нагреватели Watlow

Универсальный и экономичный трубчатый нагревательный элемент WATROD™ от Watlow®, доступный в вариантах с односторонним или двусторонним подключением, подходит практически для всего диапазона погружных и воздушных нагревателей. Нагревательные элементы Firebar обеспечивают дополнительную эффективность нагрева по сравнению со стандартными круглыми трубчатыми нагревательными элементами, особенно для погружных применений в жидкостях на нефтяной основе, требующих высоких киловатт. Ребристый трубчатый нагреватель FINBAR, состоящий из алюминизированных стальных ребер, запрессованных в односторонний элемент FIREBAR диаметром один дюйм, предназначен для улучшения передачи тепла воздуху и позволяет увеличить мощность в ограниченном пространстве, например, в воздуховодах с принудительной подачей воздуха, сушилках, печах. и резисторы банка нагрузки.

Практическая помощь технических специалистов

Нужна помощь?

Заполните нашу форму заявки на трубчатое отопление, и один из наших экспертов по технологическому нагреву свяжется с вами, или позвоните по телефону
(855) 737-4718 , чтобы немедленно поговорить с одним из наших экспертов.

Трубчатые нагревательные элементы | Прямые и фигурные нагревательные элементы

Связаться с намиЗапросить предложение

Очень универсальные и экономичные электрические трубчатые нагревательные элементы применяются практически во всех мыслимых типах систем отопления. Эти прочные трубчатые нагреватели являются надежным источником тепла, используемым для нагрева множества жидкостей, газов и твердых тел, и могут применяться прямо или образовывать сложные образования.

Трубчатые нагреватели Durex также используются для лучистого отопления на открытом воздухе или в вакууме. Нагревательные элементы могут быть залиты или закреплены на металле для образования нагретых деталей. Мы предлагаем широкий выбор стандартных конструкций, или трубчатые нагревательные элементы могут быть изготовлены по индивидуальному заказу в соответствии с вашими требованиями. Специалисты Durex Industries по разработке приложений и проектировщики готовы помочь в определении правильной конфигурации трубчатого электрического нагревателя.

Особенности конструкции трубчатого нагревательного элемента

• Возможность работы от 600 В или выше в определенных приложениях
• Может быть предварительно отформован на заводе или в полевых условиях с использованием соответствующих инструментов
• Толстостенная конструкция доступна для применения в условиях высокого давления и высокой коррозии
• Доступны диаметры от 0,26 до 0,496 дюйма для индивидуального применения
• Низковаттные медные, стальные или высоколегированные материалы оболочки для снижения коррозии
• Возможность работы при высоких температурах 1500°F+
• Прецизионная спирально намотанная никель-хромовая проволока сопротивления обеспечивает равномерный тепловой профиль
• Окружная холодная сварка плавлением штифтов к проволоке обеспечивает прочное соединение для увеличения срока службы нагревателя
• Уплотненная диэлектрическая изоляция MgO высокой чистоты продлевает срок службы резистивной проволоки при высоких температурах
• Повторно уплотненные изгибы обеспечивают более длительный срок службы за счет обеспечения целостности изоляции
Элементы, сертифицированные UL и CSA
• , обеспечивают безопасную и надежную работу
• Прецизионное сложное формование
• Высокотемпературные влагозащитные уплотнения
• Испытания на утечку гелия, электрические и рентгеновские испытания

Прямые нагревательные элементы

Durex производит стандартные трубчатые нагревательные элементы для любого применения. Трубчатые нагревательные элементы являются универсальным и экономичным источником тепла для широкого спектра промышленных и коммерческих применений. Стандартные диаметры: 0,260″, 0,315″, 0,375″, 0,430″, 0,475″ и 0,49″.6″. Доступны другие специальные размеры. В зависимости от диаметра возможна поставка до 335″. Стандартные материалы оболочки варьируются от меди и стали до трубчатых нагревателей из нержавеющей стали и сплавов Incoloy®. В зависимости от диаметра и размера требуемого элемента могут быть доступны специальные материалы оболочки. Стандартные выводы включают в себя шпильку с резьбой, переборку с резьбой, наконечник с резьбой, быстроразъемную лопатку, герметик «керамика-металл», литой резиновый вывод, обычный узел клеммы для подводящего провода и многое другое. Для конкретных применений доступны гибкие удлинители подводящих проводов или другие варианты монтажа.

Формованные нагревательные элементы

Индивидуальные нагревательные элементы могут быть изготовлены любой длины, практически любой конфигурации и покрыты различными материалами в соответствии с вашими требованиями. Точно так же возможности подключения/разъединения ограничены только вашим воображением и наличием компонентов. Стандартные выводы включают в себя шпильку с резьбой, переборку с резьбой, наконечник с резьбой, быстроразъемную лопатку, герметик «керамика-металл», литой резиновый вывод, обычный узел клеммы для подводящего провода и многое другое. Durex часто изготавливает трубчатые нагреватели на заказ совместно с конструкторским персоналом OEM-производителя как для прототипа, так и для производства.

Соображения при выборе трубчатых нагревателей

При выборе трубчатого нагревательного элемента, подходящего для вашего применения, необходимо учитывать несколько факторов, прежде чем принимать решение. Факторы включают:

• Тип электрического соединения
• Контроль температуры
• Напряжение и номинальная мощность
• Требования к установке и монтажу (кронштейны, фитинги и т. д.)
• Требования к формовке и изгибу
• Рабочая температура
• Агрессивная среда и воздействие на обогреватель

Свяжитесь с экспертами по трубчатому нагреву в Durex Industries сегодня

В Durex Industries мы с нетерпением ждем новых проектов и задач.

У нас есть большой опыт применения трубчатых нагревательных элементов в сложных условиях от криогенных температур до более 1500°F, при низкой или высокой плотности мощности, в неблагоприятных или сильно коррозионных средах. Давайте приступим к вашему следующему проекту трубчатого нагревательного элемента сегодня.

• Технические характеристики и опции
• Руководство по применению
• Типичные области применения
• Тематические исследования
• Загрузка литературы

Трубчатые нагревательные элементы Спецификации и опции

Вернуться к началу

Физические и электрические характеристики

Диаметр оболочки +-0,005 дюйма (+-0,13 мм)	0,260 дюйма (6,60 мм)	0,315 дюйма (8,00 мм)	0,375 дюйма (9,52 мм)	0,430 дюйма (10,92 мм)	0,475 дюйма (12,07 мм)	0,496 дюйма (12,60 мм)
Длина тубуса Макс.	404 дюйма (10 260 мм)	370 дюймов (9398 мм)	337 дюймов (8560 мм)	329 дюймов (8356 мм)	281″ (7137 мм)	263 дюйма (6680 мм)
Максимальное напряжение	250	480	480	600	600	600
Максимальная сила тока	15	30	30	40	40	40
Допустимая мощность	Промышленный стандарт +5% -10%
Допустимое сопротивление	Промышленный стандарт +5% -10%

Длина

Общая длина тубуса	11-20 дюймов	21-50″	51-80″	81-110″	111-140″	141-170″	171-200″	201″и выше
Длина тубуса	± 3/32 дюйма	± 1/8″	± 5/32 дюйма	± 3/16″	± 7/32 дюйма	± 1/4″	± 3/8″	± 1/2 дюйма
Длина с подогревом	± 1/4″	± 1/2 дюйма	7/8″	± 1 1/8″	± 1 3/8 дюйма	± 1 5/8″	± 1 7/8 дюйма	± 2 3/8 дюйма
Минимум без подогрева	1″	1 1/4 дюйма	1 1/2 дюйма	1 5/8″	1 3/4 дюйма	2 дюйма	2 1/4″	2 1/2 дюйма

Трубчатая оболочка, рекомендации по температуре и удельной мощности

Нагреваемая среда	Температура процесса °F (°C)	Материал оболочки	Макс. Плотность в ваттах Вт/дюйм2 (Вт/см2)
ТВЕРДЫЕ ВЕЩЕСТВА
Зажим на металл	До 500 (260) Телефон 1000 (540)	Инколой ® ​​	20 (3) 10 (1,5)
Фрезерованные пресс-формы	До 500 (260) На номер 1000 (540)	Инколой ®	60 (9) 30 (4,5)
Вакуумные плиты	До 650 (345) Телефон 1000 (540)	Алюминий, нержавеющая сталь Инколой ® ​​ или Инконель ® ​​	40 (6) 20 (3)
ЖИДКОСТИ
Чистая питьевая вода	До 212 (100) До 500 (260)	Медь Инколой ® ​​	60 – 90 (9 – 14) 30 – 40 (4,5 – 6)
Вода De-I	До 212 (100)	316SS	60 (9)
Технологическая вода и Сильно разбавленные коррозионные вещества	До 200 (95)	304SS или инколой ® ​​	48 (7,5)
Слабые или разбавленные кислоты и Щелочи	До 200 (95)	Инколой ® ​​, 316SS или Инконель ® ​​	15-23 (2,3 – 3,5)
Масла (в зависимости от типа и использования)	50 – 600 (10-315)	Сталь 6 – 23	(1 – 3,5)
ВОЗДУХ
Духовки с естественной конвекцией	До 700 (370) 1200 (650)	Инколой ® ​​	30 (4,5) 10 (2,3)
Поток воздуха @ Мин. 500 футов в минуту	До 800 (425) 1000 (650)	Инколой ® ​​	30 (4,5) 23 (3,5)

Доступные материалы оболочки и максимально рекомендуемая температура оболочки

Материалы оболочки	Максимальная температура воздуха °F (°C)	Типичные области применения
Доступные стандартные материалы оболочки
Медь	350 (175)	Нагрев чистой питьевой воды
Алюминий	750 (400)	Вакуумные плиты
Сталь	750 (400)	Масла, гликоль, расплавленные соли, неагрессивные вещества
304SS	1200 (650)	Повышенная коррозионная стойкость по сравнению со сталью
316SS	1200 (650)	Деионизированная вода и некоторые едкие вещества
Инколой ® 840	1600 (870)	Улучшенная коррозионная стойкость по сравнению со сталью и 304SS
Инколой ® 800	1600 (870)	Повышенная стойкость к воздействию хлоридов, другим коррозионным веществам
Другие доступные материалы оболочки
321SS	1200 (650)	Улучшенная коррозионная стойкость по сравнению со сталью и 304SS
Инколой ® 825	1600 (870)	Высокая устойчивость ко многим кислотам, солям и другим средам
Инконель ® 600	1800 (980)	Высокая устойчивость ко многим кислотам, солям и другим средам

Варианты крепления нагревателя

КРЕПЛЕНИЕ ТИПА R – Фиксирующие шайбы

Диаметр нагревателя	А	Б
0,260″	3/4″	Укажите
0,315″	5/8″	Укажите
0,375″	3/4″	Укажите
0,430″	3/4″	Укажите
0,475″	3/4″	Укажите

МОНТАЖ ТИП K – Монтажный кронштейн

Укажите все требуемые размеры и допуски.

МОНТАЖ ТИП F – Монтажный фланец

Укажите все требуемые размеры и допуски.

ТИП B МОНТАЖ – Резьбовые переборочные фитинги

Тип	Материал
ББ	Латунь
БС	Сталь
В4	304СС

Диаметр	Резьба	А	Б	С
0,260″	1/2 – 20	3/4″	5/8″	3/4″
0,315″	1/2 – 20	3/4″	5/8″	3/4″
0,375″	5/8 – 18	15/16″	3/4″	7/8″
0,430″	5/8 – 18	15/16″	3/4″	7/8″
0,475″	3/4 – 20	1″	7/8″	1″

Варианты подключения трубчатого нагревателя

КОНЦЕВОЕ СОЕДИНЕНИЕ ТИПА S – Резьбовой штифт с керамическим изолятором.

НАКОНЕЧНИК ТИПА S1 – Наконечник с резьбовой шпилькой со стопкой слюды.

СОЕДИНЕНИЕ ТИПА L – Клемма с винтовым наконечником.

Размер винта	Диаметр	А	Вт
#8-32	До 0,315 дюйма	7/8″	5/16″
#10-32	0,375″ и выше	1 1/16″	7/16″
Максимум 240 В

СОЕДИНЕНИЕ ТИПА L1 – Клемма с винтовым наконечником 90°.

Размер винта	Диаметр	А	Вт
#8-32	До 0,315 дюйма	7/8″	5/16″
#10-32	0,375″ и выше	1 1/16″	7/16″
Максимум 240 В

РАЗЪЕМ ТИПА D – Быстрое соединение. Максимум 240 В

РАЗЪЕМ ТИП D1 – Быстроразъемное соединение 90°. Максимум 240 В

ТИП W СОЕДИНЕНИЕ – Клемма для провода в сборе.

Тип	Изоляция	Макс. Температура	Вольт
ВС	Силикон	390°F (200°C)	600В
WF	Стекловолокно	480°F (250°C)	600В
ВМ	Слюда/стекло	840°F (450°C)	600В

Примечание. Если требуется защитный армированный кабель (шланг), проконсультируйтесь с заводом-изготовителем.

Варианты уплотнения для трубчатых нагревательных элементов

ВАРИАНТ УПЛОТНЕНИЯ ТИПА G – Силиконовое конформное покрытие – Общая защита, пористое, максимальная температура 220°F (105°C) стойкость к загрязнению (лучший выбор для долговременной влагостойкости), низкая пористость, максимальная температура 450°F (230°C)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА V – Силикон RTV – Защита от влаги и загрязнений, пористый, макс. температура 400°F (200°C)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА M – Силиконовая резина поверх формы, макс. температура 300°F (150°F)

Диаметр	А
0,260 дюйма	7/16″
0,315 дюйма	7/16″
0,430″	5/8″

ВАРИАНТ УПЛОТНЕНИЯ ТИПА PA – Герметичный переходник

Герметичная защитная трубка обеспечивает неразрывное соединение между изоляцией провода, уплотнением и защитной оболочкой, которая может потребоваться.

Тип PS — провод с силиконовым покрытием RTV и силиконовой изоляцией. Тип PP — провод с эпоксидным покрытием и провод с изоляцией из стекловолокна.0044 ВАРИАНТ УПЛОТНЕНИЯ ТИП HS – Герметичные клеммы керамика-металл, макс. температура 1000°F (540°C)

Размер резьбы	Диаметр	Вт
#8-32	0,260″	1 3/4 дюйма
#10-32	0,315″	1 7/8″
#1/4-28	0,430 дюйма	2 1/8″

Варианты конструкции трубчатого нагревателя для трубчатых нагревательных элементов

Длина без нагревателя — Длина без нагревателя может варьироваться в зависимости от требований применения. Более длинные ненагреваемые секции часто используются для охлаждения области соединения или для сосредоточения выделения тепла в определенной области нагреваемой детали или среды.

Распределенная мощность – Трубчатые нагреватели Durex могут быть изготовлены по индивидуальному заказу для изменения удельной мощности по всей длине нагревателя. Это помогает обеспечить однородность температуры внутри пресс-формы или компенсировать потери тепла вблизи концов.

Обработка и отделка оболочки – Для трубчатых нагревателей, которые будут изгибаться в полевых условиях, обязательно укажите в заказе «полный отжиг». Для фармацевтических и других «чистых» применений может быть поставлена ​​отделка светлым отжигом. Также доступна, в зависимости от конфигурации, пассивация оболочки, которая удаляет любое свободное железо, которое может оставить пятна или ржавчину на поверхности оболочки.

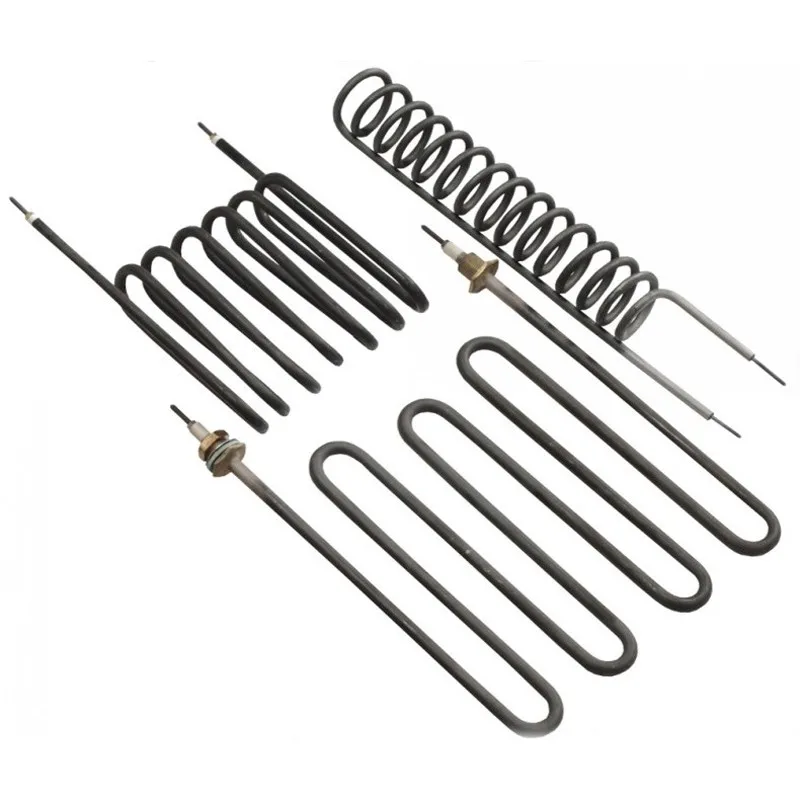

Варианты гибки трубчатого нагревателя

Трубчатые нагревательные элементы могут иметь 2-х и 3-х мерную форму для лучшего соответствия требованиям применения. Обеспечьте возможность увеличения размеров до 10 % из-за теплового расширения и обеспечьте достаточную поддержку для предотвращения провисания нагревательного элемента из-за высоких температур. Если требуется гибка прямых элементов в полевых условиях, перед гибкой свяжитесь с Durex Industries для получения инструкций по гибке в полевых условиях. Кроме того, укажите «полный отжиг оболочки», чтобы учесть изгиб в полевых условиях.

Допуски на изгиб для Incoloy ^{® ​​} и элементов оболочки из нержавеющей стали

Ссылка на данные по изгибам	Диаметр нагревателя
	0,260″	0,315″	0,375″	0,430 дюйма	0,475″	0,490 дюйма
Стандарт минимального радиуса изгиба	0,437 дюйма	0,562 дюйма	0,687″	0,75″	0,812 дюйма	0,875″
Минимальный радиус изгиба с подавленным изгибом	0,375″	0,50″	0,562 дюйма	0,625 дюйма	0,687″	0,75 дюйма
Стандартные допуски на изгиб	1/8″	1/8″	1/8″	1/8″	1/8″	1/8″
Специальные допуски на изгиб	1/16″	1/16″	1/16″	1/16″	1/16″	1/16″
Прецизионные допуски на изгиб с инструментами	0,005″	0,005″	0,005″	0,005″	0,005″	0,005″

Примечание. Для стальных и медных элементов оболочки возможны меньшие радиусы изгиба. Для получения дополнительной информации обратитесь в компанию Durex Industries.

• Изгиб трубчатого нагревателя – 406 КБ (PDF)

Руководство по применению трубчатых нагревательных элементов

Вернуться к началу

Нагрев металлических деталей

Ниже приведены способы установки для нагрева металлов в порядке от лучшего к наименее эффективному.

Durex Industries рекомендует запрессовывать трубчатый нагревательный элемент в пластины с фрезерованными канавками для увеличения срока службы нагревателя. Убедитесь, что все нагретые части нагревателя соприкасаются с деталью. Для повышения теплопередачи следует использовать цемент для теплопередачи. Если используются хомуты, они должны располагаться близко друг к другу и не затягиваться слишком сильно, чтобы обеспечить хороший контакт нагревателя с деталью. Допускается увеличение длины до 10 % из-за теплового расширения при нагреве.

Нагревающие жидкости

Во избежание перегрева или загрязнения нагревательного элемента убедитесь, что нагретая часть трубчатого нагревателя ВСЕГДА погружена в жидкость. Для получения оптимальных результатов правильно подберите материал оболочки и мощность нагревателя в зависимости от применения жидкости. Устанавливаемые на заводе фитинги или компрессионные фитинги, устанавливаемые на месте, используются для крепления и уплотнения трубчатого элемента к стенке резервуара. См. разделы «Погружной», «Циркуляционный» и «Боковой нагреватель» на нашем веб-сайте или в каталоге для получения информации о других жидкостных нагревателях.

Нагрев воздуха и газов

Трубчатые нагревательные элементы обычно имеют форму U-образной шпильки или другой формы, устанавливаются через отверстия в стене и закрепляются стопорными шайбами, зажимами, резьбовыми фитингами, монтажным кронштейном или фланцем. Для достижения оптимальных результатов используйте оболочку Incoloy® и убедитесь, что используется разумная плотность мощности. Допускается увеличение длины на 10 % из-за теплового расширения. Для горизонтальной установки предусмотрите опоры не менее чем через каждые 18 дюймов длины, чтобы избежать провисания элемента из-за высоких температур. См. разделы веб-сайта или каталога «Циркуляционный нагреватель» и «Канатный нагреватель» для принудительного воздушного и газового отопления.

Лучистое отопление и вакуум

Трубчатые нагреватели, используемые для лучистого нагрева, обычно используют отражатели для направления тепловой энергии на нагреваемую деталь. Это хорошо работает для обогрева, сушки и отверждения. Однако при использовании нагревателей в вакууме передача тепла происходит только за счет излучения, поэтому уменьшите удельную мощность на 20–30 % по сравнению с воздушным нагревом. Алюминиевая оболочка, а также нагреватели с оболочкой из инконеля® обычно используются с вакуумными проходными узлами. Durex Industries может тестировать и измерять скорость вакуумной утечки вплоть до 8×10-8 SCCS He (3×10-6 Па 1/с).
