Детали трубопровода тройники, отводы и переходы в наличии на складе в Москве по доступным ценам
Отводы, переходы, тройники, днища и заглушки, фланцы и крепёж являются основными соединительными деталями, применяемые при строительстве трубопроводов. Эти детали трубопровода используются для изменения направления потока транспортируемого вещества, диаметра трубопровода, разветвления и в случае герметизации концевых отверстий трубопровода.
Тройники, отводы и переходы – трубопроводные детали, назначение которых в изменении параметров потока, его направления, и перевода трубы с одного диаметра на другой. Отвод представляет собой гнутый отрезок трубы, он используется для изменения направления трубопровода на угол до 180 градусов. Тройник делит поток на две части, а переход применяется, когда требуется перевод трубы на другой диаметр. Как и другие детали трубопроводов, рассматриваемые изготавливаются из разных сталей и чугунов, для сред разной агрессивности. Выделяется универсальность и нержавеющий характер стали 12х18н10т, позволяющий использовать её в сложных агрессивных средах.
Типовые конструкции
Изогнутые отрезки трубы называются отводы, причём диаметр трубы неизменен, что отличает тройники и переходы стальные от отводов. У тройника может быть три патрубка одного диаметра, а также один может быть меньше диаметром, нежели два других. Переход и вовсе предназначен для переноса потока с трубы одного диаметра на другую, размеры которой отличны.
Отвод меняет течение потока от минимальных 15 до максимальных 180 градусов. Отводы стальные на 90 градусов именуют ”коленом” за их геометрическую форму и размеры, такие детали самые востребованные в классе, массово выпускаются и их цена в предельно низком сегменте. Отводы и переходы можно купить в разных исполнениях. Отводы различаются радиусом поворота, а переходы различают концентрические (в форме конуса) и эксцентрические с единой прямой.
Отводы крепятся к трубопроводам сваркой и через фланцы, также прикрепляются переходы и тройники. Тройники помимо двух перечисленных типов крепежа, имеют и резьбовое соединение, которое используется для небольших трубопроводов.
По конструкции тройник равнопроходной имеет три отверстия одного диаметра. Если диаметр одного отверстия отличен, тройник называется переходным.
Применение
Заглушки, тройники, переходы и отводы применяются для конструирования топологии трубопровода. Особенно часто на конечных функциональных участках, при подведении потока среды к машинам и технологическим агрегатам. Отвод стальной на 90 градусов частно можно видеть на магистралях, где цена поворота трубы ниже стоимости изменения ландшафта. Отводы и другие фитинги используются в быту, в системах канализации и вентиляции, тем более что их цена доступна для жилищного строительства. Стоит отметить, что вытяжка кухни без использования отвода воздуха в вентиляцию хоть и возможна, но цена такого решения выше.
Химическое, пищевое производство требуют тройники и отводы из коррозионно-стойких сталей, поэтому купим для них детали их стали 12х18н10т и других нержавеющих. Цена этих фитингов выше, у еще более качественных оцинкованных также немного выше вес.
На детали больших размеров, включая отводы цена выше в силу большего расхода материала.
Отводы Переходы Фланцы 🟥 Тройники Заглушки
Специализация металлобазы МИР МЕТАЛЛА не ограничивается одной лишь продажей прямошовных или бесшовных труб. Мы стараемся полностью скомплектовать и подготовить для монтажа Вашу систему подачи воды или газа необходимой трубой, запорной арматурой, отводами и фитингами.
Все необходимые комплектующие для Вашего трубопровода: запорную арматуру, задвижки, фланцы, вентиля и краны, отводы, переходы и фитинги Вы можете купить в МИРе МЕТАЛЛА Тольятти.
Трубопроводная арматура в Тольятти – классификация
Вся арматура делится на общетехническую и специальную. Разделение это, в основном, зависит от того, какая среда будет проходить по Вашему трубопроводу. Неагрессивные и малоагрессивные жидкости и газы подразумевают применение общетехнических изделий из латуни, углеродистых и легированных сталей, чугуна. Специальная арматура для агрессивных веществ изготавливается из высоколегированных сталей, чугуна и бронзы.
По целевому назначению, трубопроводная арматура делится на:
- запорную,
- регулирующую,
- распределительно-смесительную,
- предохранительную и прочую.
Собственно, названия видов уже говорят о свойствах применения тех или иных изделий в системах.
Запорная арматура — служит для отключения потока продукта в системе. В свою очередь, запорная арматура подразделяется, в зависимости от способа перемещения запорно-регулирующего органа, на задвижки, клапаны, краны и затворы (заслонки). Задвижки являются наиболее популярным изделием, бывают с выдвижным и невыдвижным шпинделем, клиновые и параллельные, фланцевые и под приварку. Как правило, задвижки изготавливаются полнопроходными, то есть диаметр прохода равен диаметру трубопровода. Основные параметры задвижек соответствуют ГОСТ 9698-86.
Регулирующая арматура — предназначена для регулировки расхода жидкостей или газа.
Распределительно-смесительная арматура — смешивает потоки продукта или распределяет их по разным направлениям.
Предохранительная арматура — служит для автоматического отключения потока при критических параметрах объема и давления в системе.
Прочая арматура — предназначена для вспомогательных целей. Отслеживание уровня продукта, давления, температуры, сигнализирование об изменениях параметров и защита основной аппаратуры.
Также, трубопроводная арматура классифицируется по методу присоединения. Она бывает:
- приварная,
- фланцевая,
- муфтовая,
- цапковая.
Отводы, переходы, муфты 🟥 резьбы, бочата, сгоны, контрагайки и прочие фитинги

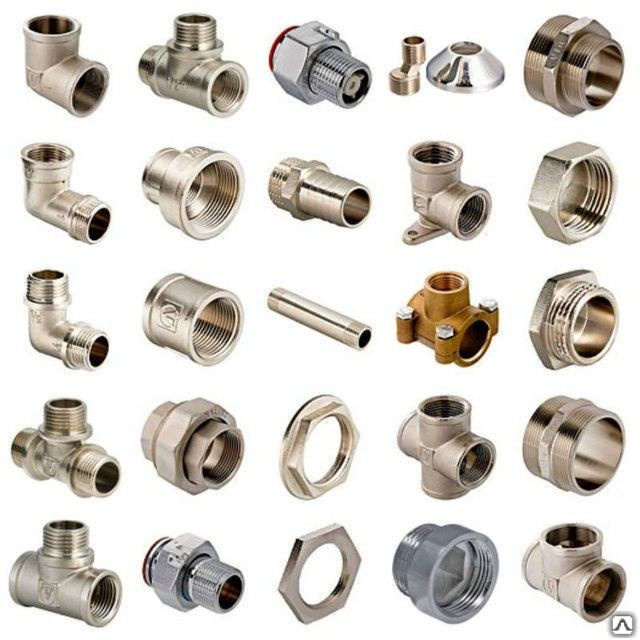

При монтаже трубопроводов небольших диаметров используются фитинги – разборные резьбовые соединения с цилиндрической трубной резьбой: угольники, сгоны, резьбы, бочата, муфты, контргайки, тройники.
Резьбовые фитинги легко монтировать и демонтировать, они не требуют специального оборудования при сборке. Сгоны, резьбы и бочата изготавливаются из стальной водогазопроводной трубы ГОСТ 3262-75 черной или оцинкованной.
Доборные фитинги могут быть изготовлены из ковкого чугуна, стали или латуни. Качество соединения посредством фитингов должно обеспечивать герметичность и выдерживать большое давление внутри системы. Поэтому, к выбору элементов Вашего трубопровода необходимо подойти как можно более ответственно. Чугунные фитинги долговечны и прочны, латунные – обеспечивают надёжное соединение, а стальные – наиболее дорогие и качественные. Стальные и чугунные фитинги применяют исключительно со стальными трубами, а латунные изделия можно использовать в связке с пластиковыми и металлопластиковыми трубами.
Металлобаза МИР МЕТАЛЛА поставит необходимое количество задвижек, кранов, отводов, резьбовых фитингов, скомплектует с любыми прямошовными и бесшовными трубами, металлопрокатом. В Тольятти наша компания является лидером по исполнению сложных заказов. Мы выполним Вашу заявку в кратчайшие сроки, доставим металлопродукцию в любую точку России.
Американский
Основания облицованы и просверлены только в том случае, если это указано в заказе на поставку.
При заказе базового фитинга с поверхностью и отверстиями основание будет иметь гладкую поверхность и отверстия, как показано в таблице ниже.
Размер «R» — окончательный размер; незавершенные базы будут немного длиннее. Размеры опорных труб и базовое сверление см. ниже.
Базовые размеры и вес одинаковы для полнопроходных отводов и тройников, а также для редукционных отводов и тройников – см. Отводы и тройники. Правильное основание определяется по наибольшему отверстию. Чтобы рассчитать общий вес переходного отвода или тройника, добавьте вес только основания (показан ниже) к весу переходного отвода или тройника размера и класса, выбранных из предыдущих таблиц.
При заказе переходных отводов основания всегда указывайте, какой фланец находится напротив основания. Для заказа тройников, переходящих на отвод, укажите размеры в правильном порядке и дайте номер рисунка, показанный ниже.
Основания, отличные от показанных здесь, например, на стороне фитинга, являются специальными и могут быть доступны для колен 14 дюймов и более.
См. стандартные размеры для некоторых доступных мест расположения оснований. Обратитесь в компанию AMERICAN для получения информации о специальных местах расположения оснований.
Во избежание ошибка, рекомендуется проконсультироваться с AMERICAN перед заказом каких-либо базовых фитингов.0003
Основания этих фитингов предназначены для поддержки при сжатии и не должны использоваться для упорных анкеров или опор при растяжении, изгибе или сдвиге.
Фланцевые отводы основания
| Размер (дюймы) | Давление Рейтинг (пси) | Размеры в дюймах | Вес в фунтах | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Р | С Диаметр | Т | У | Короткий радиус | Длинный радиус | ||||
| Основание Изгиб | База Всего | База Изгиб | База Всего | ||||||
| 4 | 250 | 5,5 | 6 | 0,62 | 0,5 | 55 | 10 | 65 | 15 |
| 6 | 250 | 7 | 0,69 | 0,62 | 85 | 20 | 110 | 30 | |
| 8 | 250 | 8,38 | 9 | 0,94 | 0,88 | 145 | 40 | 195 | 55 |
| 10 | 250 | 9,75 | 9 | 0,94 | 0,88 | 210 | 45 | 280 | 65 |
| 12 | 250 | 11,25 | 11 | 1 | 1 | 300 | 65 | 420 | 95 |
| 14 | 250 | 12,5 | 11 | 1 | 1 | 360 | 70 | 490 | 105 |
| 16 | 250 | 13,75 | 11 | 1 | 1 | 445 | 75 | 615 | 110 |
| 18 | 250 | 15 | 13,5 | 1,12 | 1,12 | 565 | 115 | 800 | 170 |
| 20 | 250 | 16 | 13,5 | 1,12 | 1,12 | 700 | 120 | 985 | 175 |
| 24 | 250 | 18,5 | 13,5 | 1,12 | 1,12 | 1030 | 130 | 1430 | 190 |
| 30 | 23 | 16 | 1,19 | 1,15 | 1625 | 190 | 2400 | 295 | |
| 30 | 250 | 23 | 16 | 1,19 | 1,15 | 1625 | 190 | 2400 | 295 |
| 36 | 250 | 26 | 19 | 1,25 | 1,15 | 2385 | 250 | 3680 | 395 |
| 42 | 250 | 30 | 23,5 | 1,44 | 1,28 | 3465 | 410 | 5515 | 650 |
| 48 | 250 | 34 | 25 | 1,56 | 1,42 | 4610 | 515 | 7635 | 845 |
| 54 1 | 250 | 38 | 27,5 | 1,69 | 1,55 | 4790 | 1050 | – | – |
| 60 1 | 250 | 42 | 32 | 1,88 | 1,75 | 6465 | 1500 | – | – |
| 64 1 | 250 | 44 | 38,75 | 2,12 | 1,75 | 8995 | 2250 | – | – |
Тройники с фланцевым основанием
| Размер (дюйм) | Давление Рейтинг (пси) | Размеры в дюймах | Вес в фунтах | ||||
|---|---|---|---|---|---|---|---|
| Р | С Диаметр | Т | У | База Фитинг | База Всего | ||
| 4 | 250 | 5,5 | 6 | 0,62 | 0,5 | 75 | 10 |
| 6 | 250 | 7 | 7 | 0,69 | 0,62 | 110 | 15 |
| 8 | 250 | 8,38 | 9 | 0,94 | 0,88 | 185 | 30 |
| 10 | 250 | 9,75 | 9 | 0,94 | 0,88 | 300 | 30 |
| 12 | 250 | 11,25 | 11 | 1 | 1 | 430 | 45 |
| 14 | 250 | 12,5 | 11 | 1 | 1 | 485 | 50 |
| 16 | 250 | 13,75 | 11 | 1 | 1 | 600 | 50 |
| 18 | 250 | 15 | 13,5 | 1,12 | 1,12 | 740 | 75 |
| 20 | 250 | 16 | 13,5 | 1,12 | 1,12 | 930 | 75 |
| 24 | 250 | 18,5 | 13,5 | 1,12 | 1,12 | 1410 | 80 |
| 30 | 250 | 23 | 16 | 1,19 | 1,15 | 2270 | 120 |
| 36 | 250 | 26 | 19 | 1,25 | 1,15 | 3320 | 160 |
| 42 | 150 | 30 | 23,5 | 1,44 | 1,28 | 4740 | 270 |
| 42 | 250 | 30 | 23,5 | 1,44 | 1,28 | 5850 | 270 |
| 48 | 150 | 34 | 25 | 1,56 | 1,42 | 6235 | 335 |
| 48 | 250 | 34 | 25 | 1,56 | 1,42 | 7720 | 335 |
| 541 | 250 | 38 | 27,5 | 1,69 | 1,55 | 6590 | 565 |
| 601 | 250 | 42 | 32 | 1,88 | 1,75 | 8905 | 855 |
| 641 | 250 | 44 | 38,75 | 2,12 | 1,75 | 12275 | 1275 |
Детали базового фланца
| Размер фитинга (дюймы) | Размеры в дюймах | № из Болты | |
|---|---|---|---|
до н. э. Болт круг | Отверстие под болт Диаметр | ||
| 4 | 4,75 | 3/4 | 4 |
| 6 | 5,5 | 3/4 | 4 |
| 8 | 7,5 | 3/4 | 4 |
| 10 | 7,5 | 3/4 | 4 |
| 12 | 9,5 | 7/8 | 4 |
| 14 | 9,5 | 7/8 | 4 |
| 16 | 9,5 | 7/8 | 4 |
| 18 | 11,75 | 7/8 | 4 |
| 20 | 11,75 | 7/8 | 4 |
| 24 | 11,75 | 7/8 | 4 |
| 30 | 14,25 | 1 | 4 |
| 36 | 17 | 1 | 4 |
| 42 | 21,25 | 1 1/8 | 4 |
| 48 | 22,75 | 1 1/4 | 4 |
| 541 | 25 | 1 1/4 | 4 |
| 601 | 29,5 | 1 3/8 | 4 |
| 641 | 36 | 1 3/8 | 4 |
| Размер опорной фланцевой трубы для базовых фитингов | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Фитинг Размер (дюймы) | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 64 |
| Опорный Размер трубы (дюйм) | 2 | 2 1/2 | 2 1/2 | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 | 10 | 12 | 16 | 18 | 20 | 24 | 30 |
1.
) Эти размеры не включены в AWWA C110 или C153.
