Трансформаторы ТСП и ТСП 1
Выберите категорию:
Все 4Ч 8,5/11 – 6Ч 9.5/11 8Ч 9,5/10 4Ч 10,5/13 6Ч 12/14 Д6 – Д12 ЯАЗ-204, ЯАЗ-206 Мультикар-25 (IFA Multicar 25 ) VD 14,5/12 (IFA-50) 3Д20, УТД-20 В-46 6ЧН 18/22 » Реверс-редуктор 27РРП-300(230) ЧН 21/21 6Ч 23/30 ЧН 25/34 » Турбокомпрессор ТК23Н-06 VD 26/20 ДР 30/50 6ЧН 40/46 Pielstick PC2-5 Д42 Д49 Д50 (Пензадизельмаш) Д-100 ДКРН ДПРН 23х2/30 (Русский дизель) Д3900, Д2500 Балканкар SKL (NVD-26, 36, 48) » NVD-26 » NVD-36 » NVD-48 Г60-Г72 Шкода 6S-160 Шкода-275 М400 (401), М500, М756 (“Звезда”) 14Д40-11Д45 ЯМЗ 236/238 SULZER Sulzer BAh32 WARTSILA TD226 Weichai-Deutz Weichai 8170, 6170 Weichai WD618 Wola Н12, H6 Судовые и промышленные дизели ОАО “Дагдизель” Насосное оборудование, запчасти » Насосы ЦВС 4/40 и ЦВС 10/40 » Насосы НЦВ/НЦВС, запчасти » Насосы НЦКГ, запчасти » Насосы ЭКН, запчасти » Насосы НМШ/ШФ, запчасти » Насосы ФГС 25/14, запчасти Компрессоры » Компрессор КВД-М(Г) » Компрессор 2ОК1 » Компрессор ЭКП 70/25 (ЭКП 210/25) » Компрессор ФУ-40, ФУУ-80 » Компрессор К2-150 » Компрессор 1П10-1-02 (ФВ-6) » Компрессор ДК-2 » Компрессор ЭК-16 » Компресор ЭК-3, ЭК-7,5 ЭК-10 » Компрессор КТ-6 » Компрессоры «Пензакомпрессормаш» » Компрессор ОК3 » Компрессор 4ВУ1-5/9 » Компрессоры ДАУ50, ДАУ80, АУ300 » Компрессор ПД-55 (П-110, П-220) » Компрессор СО 7Б, СО 243 » Компрессор У43102А » Компрессор АК-150 » Компрессоры ЭК4, ЭК7 Сепараторы » Сепаратор СЦ-1,5; СЦ-3 » Сепаратор СЛ-3 » Сепараторы Alfa Laval Контрольно-измерительные приборы (КИПиА) » Тахометры » Датчики-реле уровня » Приборы температуры » Приборы давления » Щитовые и другие измерительные приборы » Судовая электрика и автоматика » Реле промежуточные Судовая арматура Котельное оборудование, запчасти Топливная аппаратура Электрооборудование » Генераторы, Стартеры » Контакторы » Автоматы, выключатели, переключатели, вилки, розетки » Трансформаторы » Светильники, прожекторы » Низковольтное оборудование » Пускатели » Электродвигатели Электрооборудование портальных кранов » Реле крановые » Камеры и катушки » Контакторы и контакты крановые » Выключатели крановые » Токоприемники, щеткодержатели и комплектующие Фильтры и фильтроэлементы Торцевые уплотнения Охладители МХД, ВХД Протекторы судовые Аварийно-спасательное оборудование и снабжение Судовые насосы железнодорожное обрудование Судовая гидравлика Специнструмент, оснастка MAN D2842 LE 413 Фильтры гидравлической системы ФГС Фильтроэлементы ФГС Судовая сигнальная пиротехника Эжекторы Судовая громкоговорящая связь Свечи зажигания ГАЗ-53 Автозапчасти Подогреватели ПЖД Турбокомпрессор ТК-30, запчасти МТЛБ Контроллеры, кулачковые элементы РТИ на винт регулируемого шага БМК-130 Спецтехника, приборы и оборудование Cummins Прокладки лодочных моторов А-01, А-41, Д-447, Д-461, Д-467
Преобразовательные трансформаторы | Характеристики, параметры, чертежи
Основные технические характеристики преобразовательных трансформаторов типа ТСП (ТСЗП) класса напряжения 6 и 10 кВ стандартного исполнения (материал обмоток – алюминий)
Наименование | ТС(З)П-250 | ТС(З)П-400 | ТС(З)П-630 | ТС(З)П-1000 | ТС(З)П-1250 | ТС(З)П-1600 | ТС(З)П-2000 | ТС(З)П-2500 | ТС(З)П-3200 | ТС(З)П-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
Напряжение СО, кВ | 6,0; 6,3; 10,0; 10,5 | |||||||||
Ступени регулирования напряжения СО, % | ±2х2,5% | |||||||||
Напряжение ВО *, кВ | 0,4; 0,44; 0,475; 0,58; 0,6; 0,69; 0,765 | |||||||||
Схема и группа соединения обмоток | У/У-0; У/Д-11; Д/У-11; Д/Д-0; У/Ун-0; Д/Ун-11 | |||||||||
Класс нагревостойкости | H (180 °С) | |||||||||
Класс нагревостойкости изоляции (ГОСТ 8865-93) | 200 (200 °С) | |||||||||
Pхх, Вт | 960 | 1350 | 1800 | 2200 | 3000 | 3000 | 4000 | 4700 | 6100 | 6300 |
Iхх, % | 1,5 | 1,2 | 1,0 | 0,9 | 0,8 | 0,7 | 0,7 | 0,6 | 0,5 | 0,5 |
Pкз, Вт | 3500 | 4800 | 7500 | 12000 | 12000 | 15000 | 19000 | 25000 | 30000 | 38000 |
Uкз, % | 4,5 | 4,5 | 5,5 | 6,0 | 6,0 | 6,5 | 6,0 | 6,5 | 6,5 | 8,0 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСП класса напряжения 6 и 10 кВ открытого исполнения IP00 (материал обмоток – алюминий)
Наименование | ТСП-250 | ТСП-400 | ТСП-630 | ТСП-1000 | ТСП-1250 | ТСП-1600 | ТСП-2000 | ТСП-2500 | ТСП-3200 | ТСП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1355 | 1500 | 1660 | 1780 | 1960 | 1960 | 2200 | 2200 | 2520 | 2610 |
B | 800 | 900 | 1000 | 1200 | 1200 | 1200 | 1200 | 1350 | 1350 | |
h2 | 1195 | 1285 | 1505 | 1705 | 1770 | 1940 | 1990 | 2090 | 2180 | 2280 |
h3 | 1225 | 1355 | 1575 | 1775 | 1885 | 2055 | 2195 | 2315 | 2400 | 2500 |
h | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 435 | 480 | 530 | 570 | 630 | 630 | 710 | 710 | 820 | 850 |
C2 | 90 | 480 | 530 | 570 | 630 | 630 | 710 | 710 | 820 | 850 |
B1 | 280 | 305 | 325 | 325 | 370 | 370 | 400 | 400 | 440 | 440 |
B2 | 260 | 310 | 330 | 330 | 385 | 385 | 415 | 415 | 450 | 450 |
К1 | 710 | 820 | 920 | 920 | 1070 | 1070 | 1070 | 1070 | 1428 | 1488 |
К2 | 600 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 | 1170 |
Масса ,кг | 1190 | 1800 | 2400 | 2900 | 3900 | 4400 | 5400 | 6100 | 8400 | 9100 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с вводами на крыше кожуха (материал обмоток – алюминий)
Наименование | ТСЗП-250 | ТСЗП-400 | ТСЗП-630 | ТСЗП-1000 | ТСЗП-1250 | ТСЗП-1600 | ТСЗП-2000 | ТСЗП-2500 | ТСЗП-3200 | ТСЗП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1550 | 1660 | 1800 | 1900 | 2100 | 2100 | 2400 | 2400 | 2660 | 2800 |
B | 800 | 900 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1350 | 1350 |
H | 1455 | 1640 | 1825 | 2025 | 2125 | 2275 | 2470 | 2650 | 2695 | 2795 |
h2 | 1585 | 1735 | 1920 | 2120 | 2220 | 2370 | 2565 | 2745 | 2790 | 2890 |
h3 | 1455 | 1665 | 1850 | 2050 | 2200 | 2350 | 2595 | 2785 | 2840 | 2940 |
h | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 435 | 480 | 530 | 570 | 630 | 630 | 710 | 710 | 820 | 850 |
C2 | 90 | 480 | 530 | 570 | 630 | 630 | 710 | 710 | 820 | 850 |
B1 | 280 | 305 | 325 | 325 | 370 | 370 | 405 | 405 | 440 | 440 |
B2 | 260 | 310 | 330 | 330 | 385 | 385 | 415 | 435 | 470 | 470 |
К1 | 710 | 820 | 920 | 920 | 1070 | 1070 | 1070 | 1070 | 1428 | 1488 |
К2 | 600 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 | 1170 |
Масса ,кг | 1300 | 1900 | 2800 | 3200 | 4200 | 4800 | 5800 | 6500 | 8800 | 9500 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с боковыми вводами правого исполнения (материал обмоток – алюминий)
Наименование | ТСЗП-250 | ТСЗП-400 | ТСЗП-630 | ТСЗП-1000 | ТСЗП-1250 | ТСЗП-1600 | ТСЗП-2000 | ТСЗП-2500 | ТСЗП-3200 | ТСЗП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1550 | 1660 | 1800 | 1900 | 2100 | 2100 | 2400 | 2400 | 2660 | 2800 |
B | 800 | 900 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1350 | 1350 |
H | 1590 | 1740 | 1925 | 2145 | 2275 | 2475 | 2470 | 2650 | 2695 | 2795 |
h2 | 1350 | 1440 | 1660 | 1860 | 1940 | 2110 | 2155 | 2255 | 2330 | 2430 |
h3 | 1350 | 1505 | 1705 | 1905 | 2025 | 2195 | 2195 | 2315 | 2400 | 2500 |
h | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 150 | 165 | 165 | 165 | 165 | 165 | 165 | 165 | 165 | 165 |
C2 | 70 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
B1 | 675 | 735 | 830 | 850 | 965 | 965 | 1110 | 1110 | 1277 | 1320 |
B2 | 715 | 760 | 830 | 890 | 1030 | 1030 | 1150 | 1150 | 1280 | 1325 |
N1 | 1180 | 1290 | 1350 | 1545 | 1635 | 1810 | 1805 | 1985 | 2030 | 2130 |
N2 | 220 | 200 | 350 | 350 | 380 | 380 | 380 | 380 | 380 | 380 |
N3 | 650 | 650 | 750 | 750 | 900 | 900 | 900 | 900 | 1050 | 1050 |
O1 | 1115 | 1215 | 1300 | 1470 | 1550 | 1700 | 1695 | 1875 | 1920 | 2020 |
O2 | 335 | 350 | 450 | 500 | 550 | 600 | 600 | 600 | 600 | 600 |
O3 | 600 | 630 | 700 | 700 | 850 | 850 | 850 | 850 | 1000 | 1000 |
К1 | 710 | 820 | 920 | 920 | 1070 | 1070 | 1070 | 1070 | 1428 | 1488 |
К2 | 600 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 | 1170 |
Масса ,кг | 1300 | 1900 | 2800 | 3200 | 4200 | 4800 | 5800 | 6500 | 8800 | 9500 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с боковыми вводами левого исполнения (материал обмоток – алюминий)
Наименование | ТСЗП-250 | ТСЗП-400 | ТСЗП-630 | ТСЗП-1000 | ТСЗП-1250 | ТСЗП-1600 | ТСЗП-2000 | ТСЗП-2500 | ТСЗП-3200 | ТСЗП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1550 | 1660 | 1800 | 1900 | 2100 | 2100 | 2400 | 2400 | 2660 | 2800 |
B | 800 | 900 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1350 | 1350 |
H | 1590 | 1740 | 1925 | 2145 | 2275 | 2475 | 2470 | 2650 | 2695 | 2795 |
h2 | 1350 | 1440 | 1660 | 1860 | 1940 | 2110 | 2155 | 2255 | 2330 | 2430 |
h3 | 1350 | 1505 | 1705 | 1905 | 2025 | 2195 | 2195 | 2315 | 2400 | 2500 |
h | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 150 | 165 | 165 | 165 | 165 | 165 | 165 | 165 | 165 | 165 |
C2 | 70 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
B1 | 675 | 735 | 830 | 850 | 965 | 965 | 1110 | 1110 | 1277 | 1320 |
B2 | 715 | 760 | 830 | 890 | 1030 | 1030 | 1150 | 1150 | 1280 | 1325 |
N1 | 1180 | 1290 | 1350 | 1545 | 1635 | 1810 | 1805 | 1985 | 2030 | 2130 |
N2 | 220 | 200 | 350 | 350 | 380 | 380 | 380 | 380 | 380 | 380 |
N3 | 650 | 650 | 750 | 750 | 900 | 900 | 900 | 900 | 1050 | 1050 |
O1 | 1115 | 1215 | 1300 | 1470 | 1550 | 1700 | 1695 | 1875 | 1920 | 2020 |
O2 | 335 | 350 | 450 | 500 | 550 | 600 | 600 | 600 | 600 | 600 |
O3 | 600 | 630 | 700 | 700 | 850 | 850 | 850 | 850 | 1000 | 1000 |
К1 | 710 | 820 | 920 | 920 | 1070 | 1070 | 1070 | 1070 | 1428 | 1488 |
К2 | 600 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 | 1170 |
Масса ,кг | 1300 | 1900 | 2800 | 3200 | 4200 | 4800 | 5800 | 6500 | 8800 | 9500 |
Основные технические характеристики преобразовательных трансформаторов типа ТСП (ТСЗП) класса напряжения 6 и 10 кВ стандартного исполнения (материал обмоток – медь)
Наименование | ТС(З)П-250 | ТС(З)П-400 | ТС(З)П-630 | ТС(З)П-1000 | ТС(З)П-1250 | ТС(З)П-1600 | ТС(З)П-2000 | ТС(З)П-2500 | ТС(З)П-3200 | ТС(З)П-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
Напряжение СО, кВ | 6,0; 6,3; 10,0; 10,5 | |||||||||
Ступени регулирования напряжения СО, % | ±2х2,5% | |||||||||
Напряжение ВО *, кВ | 0,4; 0,44; 0,475; 0,58; 0,6; 0,69; 0,765 | |||||||||
Схема и группа соединения обмоток | У/У-0; У/Д-11; Д/У-11; Д/Д-0; У/Ун-0; Д/Ун-11 | |||||||||
Класс нагревостойкости | H (180 °С) | |||||||||
Класс нагревостойкости изоляции (ГОСТ 8865-93) | 200 (200 °С) | |||||||||
Pхх, Вт | 900 | 1300 | 1450 | 2050 | 2500 | 3000 | 3800 | 4300 | 5400 | 6300 |
Iхх, % | 1,5 | 1,4 | 1,0 | 0,8 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,5 |
Pкз, Вт | 4000 | 4900 | 8000 | 12000 | 12000 | 15000 | 18000 | 24000 | 30000 | 35000 |
Uкз, % | 4,0 | 4,0 | 5,5 | 6,0 | 6,0 | 6,0 | 6,0 | 6,5 | 6,5 | 8,0 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСП класса напряжения 6 и 10 кВ открытого исполнения IP00 (материал обмоток – медь)
Наименование | ТСП-250 | ТСП-400 | ТСП-630 | ТСП-1000 | ТСП-1250 | ТСП-1600 | ТСП-2000 | ТСП-2500 | ТСП-3200 | ТСП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1250 | 1410 | 1500 | 1660 | 1840 | 1840 | 1960 | 2110 | 2200 | |
B | 800 | 900 | 900 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1350 |
h2 | 1090 | 1215 | 1445 | 1705 | 1720 | 1770 | 1965 | 1970 | 2010 | 2180 |
h3 | 1125 | 1285 | 1500 | 1775 | 1835 | 1885 | 2105 | 2175 | 2220 | 2400 |
h | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 405 | 450 | 480 | 530 | 590 | 590 | 630 | 680 | 710 | 780 |
C2 | 90 | 450 | 480 | 530 | 590 | 590 | 630 | 680 | 710 | 780 |
B1 | 280 | 305 | 315 | 325 | 370 | 370 | 385 | 400 | 410 | 435 |
B2 | 260 | 305 | 315 | 325 | 375 | 375 | 390 | 405 | 420 | 445 |
К1 | 710 | 820 | 820 | 920 | 1070 | 1070 | 1070 | 1070 | 1070 | 1070 |
К2 | 600 | 720 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 |
Масса ,кг | 1200 | 1800 | 2100 | 3100 | 4200 | 4600 | 5300 | 6900 | 7700 | 10000 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с вводами на крыше кожуха (материал обмоток – медь)
Наименование | ТСЗП-250 | ТСЗП-400 | ТСЗП-630 | ТСЗП-1000 | ТСЗП-1250 | ТСЗП-1600 | ТСЗП-2000 | ТСЗП-2500 | ТСЗП-3200 | ТСЗП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1450 | 1570 | 1660 | 1800 | 2000 | 2000 | 2100 | 2300 | 2400 | 2540 |
B | 800 | 900 | 900 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1350 |
H | 1455 | 1590 | 1790 | 2025 | 2075 | 2125 | 2275 | 2470 | 2470 | 2695 |
h2 | 1575 | 1677 | 1877 | 2110 | 2165 | 2215 | 2370 | 2560 | 2560 | 2785 |
h3 | 1465 | 1585 | 1785 | 2050 | 2150 | 2200 | 2400 | 2575 | 2595 | 2840 |
h | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 405 | 450 | 480 | 530 | 590 | 590 | 630 | 680 | 710 | 780 |
C2 | 90 | 450 | 480 | 530 | 590 | 590 | 630 | 680 | 710 | 780 |
B1 | 300 | 325 | 335 | 350 | 380 | 380 | 410 | 430 | 440 | 465 |
B2 | 260 | 305 | 315 | 325 | 355 | 355 | 390 | 405 | 420 | 460 |
К1 | 710 | 820 | 820 | 920 | 1070 | 1070 | 1070 | 1070 | 1070 | 1070 |
К2 | 600 | 720 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 |
Масса ,кг | 1350 | 2100 | 2400 | 3400 | 4500 | 5000 | 5700 | 7300 | 8100 | 10500 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с боковыми вводами правого исполнения (материал обмоток – медь)
Наименование | ТСЗП-250 | ТСЗП-400 | ТСЗП-630 | ТСЗП-1000 | ТСЗП-1250 | ТСЗП-1600 | ТСЗП-2000 | ТСЗП-2500 | ТСЗП-3200 | ТСЗП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1450 | 1570 | 1660 | 1800 | 2000 | 2000 | 2100 | 2300 | 2400 | 2540 |
B | 800 | 900 | 900 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1350 |
H | 1490 | 1690 | 1900 | 2125 | 2225 | 2275 | 2475 | 2475 | 2470 | 2695 |
h2 | 1255 | 1390 | 1600 | 1860 | 1890 | 1940 | 2110 | 2110 | 2175 | 2330 |
h3 | 1255 | 1405 | 1665 | 1905 | 1975 | 2025 | 2195 | 2195 | 2220 | 2400 |
h | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 150 | 165 | 165 | 165 | 165 | 165 | 165 | 165 | 165 | 165 |
C2 | 70 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 120 |
B1 | 630 | 695 | 735 | 830 | 915 | 915 | 990 | 1065 | 1110 | 1220 |
B2 | 670 | 720 | 760 | 830 | 980 | 980 | 1030 | 1105 | 1150 | 1220 |
N1 | 1080 | 1240 | 1400 | 1550 | 1585 | 1635 | 1810 | 1810 | 1805 | 2030 |
N2 | 220 | 200 | 250 | 350 | 380 | 380 | 380 | 380 | 380 | 380 |
N3 | 650 | 650 | 650 | 750 | 900 | 900 | 900 | 900 | 900 | 1050 |
O1 | 1015 | 1165 | 1325 | 1500 | 1500 | 1550 | 1700 | 1700 | 1695 | 1920 |
O2 | 335 | 350 | 400 | 450 | 550 | 550 | 600 | 600 | 600 | 600 |
O3 | 600 | 630 | 630 | 700 | 850 | 850 | 850 | 850 | 850 | 1000 |
К1 | 710 | 820 | 820 | 920 | 1070 | 1070 | 1070 | 1070 | 1070 | 1070 |
К2 | 600 | 720 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 |
Масса ,кг | 1350 | 2100 | 2400 | 3400 | 4500 | 5000 | 5700 | 7300 | 8100 | 10500 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с боковыми вводами левого исполнения (материал обмоток – медь)
Наименование | ТСЗП-250 | ТСЗП-400 | ТСЗП-630 | ТСЗП-1000 | ТСЗП-1250 | ТСЗП-1600 | ТСЗП-2000 | ТСЗП-2500 | ТСЗП-3200 | ТСЗП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1450 | 1570 | 1660 | 1800 | 2000 | 2000 | 2100 | 2300 | 2400 | 2540 |
B | 800 | 900 | 900 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1350 |
H | 1490 | 1690 | 1900 | 2125 | 2225 | 2275 | 2475 | 2475 | 2470 | 2695 |
h2 | 1255 | 1390 | 1600 | 1860 | 1890 | 1940 | 2110 | 2110 | 2175 | 2330 |
h3 | 1255 | 1405 | 1665 | 1905 | 1975 | 2025 | 2195 | 2195 | 2220 | 2400 |
h | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 150 | 165 | 165 | 165 | 165 | 165 | 165 | 165 | 165 | 165 |
C2 | 70 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 120 |
B1 | 630 | 695 | 735 | 830 | 915 | 915 | 990 | 1065 | 1110 | 1220 |
B2 | 670 | 720 | 760 | 830 | 980 | 980 | 1030 | 1105 | 1150 | 1220 |
N1 | 1080 | 1240 | 1400 | 1550 | 1585 | 1635 | 1810 | 1810 | 1805 | 2030 |
N2 | 220 | 200 | 250 | 350 | 380 | 380 | 380 | 380 | 380 | 380 |
N3 | 650 | 650 | 650 | 750 | 900 | 900 | 900 | 900 | 900 | 1050 |
O1 | 1015 | 1165 | 1325 | 1500 | 1500 | 1550 | 1700 | 1700 | 1695 | 1920 |
O2 | 335 | 350 | 400 | 450 | 550 | 550 | 600 | 600 | 600 | 600 |
O3 | 600 | 630 | 630 | 700 | 850 | 850 | 850 | 850 | 850 | 1000 |
К1 | 710 | 820 | 820 | 920 | 1070 | 1070 | 1070 | 1070 | 1070 | 1070 |
К2 | 600 | 720 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 |
Масса ,кг | 1350 | 2100 | 2400 | 3400 | 4500 | 5000 | 5700 | 7300 | 8100 | 10500 |
Основные технические характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСП (ТРСЗП) класса напряжения 6 и 10 кВ стандартного исполнения (материал обмоток – алюминий)
Наименование | ТРС(З)П-250 | ТРС(З)П-400 | ТРС(З)П-630 | ТРС(З)П-1000 | ТРС(З)П-1250 | ТРС(З)П-1600 | ТРС(З)П-2000 | ТРС(З)П-2500 | ТРС(З)П-3200 | ТРС(З)П-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
Напряжение СО, кВ | 6,0; 6,3; 10,0; 10,5 | |||||||||
Ступени регулирования напряжения СО, % | ±2х2,5% | |||||||||
Напряжение ВО *, кВ | 0,55; 0,67; 0,69; 0,707 | |||||||||
Схема и группа соединения обмоток | У/ДУ-11-0; Д/УД-11-0; У/ДД-11-11; Д/УУ-0-0 | |||||||||
Класс нагревостойкости | H (180 °С) | |||||||||
Класс нагревостойкости изоляции (ГОСТ 8865-93) | 200 (200 °С) | |||||||||
Pхх, Вт | 960 | 1350 | 1800 | 2200 | 3000 | 3000 | 4000 | 4700 | 6100 | 6300 |
Iхх, % | 1,5 | 1,2 | 1,0 | 0,9 | 0,8 | 0,7 | 0,7 | 0,6 | 0,5 | 0,5 |
Pкз, Вт | 3500 | 4800 | 7500 | 12000 | 12000 | 15000 | 19000 | 25000 | 30000 | 38000 |
Uкз, % | 4,5 | 4,5 | 5,5 | 6,0 | 6,0 | 6,5 | 6,0 | 6,5 | 6,5 | 8,0 |
* возможны другие напряжения вентильных обмоток по требованию Заказчика
Основные массогабаритные характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСП класса напряжения 6 и 10 кВ открытого исполнения IP00 (материал обмоток – алюминий)
Наименование | ТРСП-250 | ТРСП-400 | ТРСП-630 | ТРСП-1000 | ТРСП-1250 | ТРСП-1600 | ТРСП-2000 | ТРСП-2500 | ТРСП-3200 | ТРСП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1355 | 1500 | 1660 | 1780 | 1960 | 1960 | 2200 | 2200 | 2520 | 2610 |
B | 800 | 900 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1350 | 1350 |
h2 | 1195 | 1285 | 1505 | 1705 | 1770 | 1940 | 1990 | 2090 | 2180 | 2280 |
h3 | 1225 | 1355 | 1575 | 1775 | 1835 | 2005 | 2095 | 2195 | 2285 | 2385 |
h | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 435 | 480 | 530 | 570 | 630 | 630 | 710 | 710 | 820 | 850 |
C2 | 90 | 480 | 530 | 570 | 630 | 630 | 710 | 710 | 820 | 850 |
C3 | 100 | 160 | 160 | 160 | 160 | 160 | 200 | 200 | 300 | 300 |
B1 | 280 | 305 | 325 | 325 | 370 | 370 | 400 | 400 | 440 | 440 |
B2 | 260 | 310 | 330 | 330 | 375 | 375 | 405 | 405 | 450 | 450 |
К1 | 710 | 820 | 920 | 920 | 1070 | 1070 | 1070 | 1070 | 1428 | 1488 |
К2 | 600 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 | 1170 |
Масса, кг | 1190 | 1800 | 2400 | 2900 | 3900 | 4400 | 5400 | 6100 | 8400 | 9100 |
Основные массогабаритные характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с вводами на крыше кожуха (материал обмоток – алюминий)
Наименование | ТРСЗП-250 | ТРСЗП-400 | ТРСЗП-630 | ТРСЗП-1000 | ТРСЗП-1250 | ТРСЗП-1600 | ТРСЗП-2000 | ТРСЗП-2500 | ТРСЗП-3200 | ТРСЗП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1550 | 1660 | 1800 | 1900 | 2100 | 2100 | 2400 | 2400 | 2660 | 2800 |
B | 800 | 900 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1350 | 1350 |
H | 1455 | 1640 | 1825 | 2025 | 2125 | 2275 | 2470 | 2650 | 2695 | 2795 |
h2 | 1585 | 1735 | 1920 | 2120 | 2220 | 2370 | 2565 | 2745 | 2790 | 2890 |
h3 | 1455 | 1665 | 1850 | 2050 | 2150 | 2300 | 2495 | 2675 | 2770 | 2870 |
h | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 435 | 480 | 530 | 570 | 630 | 630 | 710 | 710 | 820 | 850 |
C2 | 90 | 480 | 530 | 570 | 630 | 630 | 710 | 710 | 820 | 850 |
C3 | 100 | 160 | 160 | 160 | 160 | 160 | 200 | 200 | 300 | 300 |
B1 | 280 | 305 | 325 | 325 | 370 | 370 | 405 | 405 | 440 | 440 |
B2 | 260 | 310 | 330 | 330 | 375 | 375 | 405 | 405 | 470 | 470 |
К1 | 710 | 820 | 920 | 920 | 1070 | 1070 | 1070 | 1070 | 1428 | 1488 |
К2 | 600 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 | 1170 |
Масса, кг | 1300 | 1900 | 2800 | 3200 | 4200 | 4800 | 5800 | 6500 | 8800 | 9500 |
Основные технические характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСП (ТРСЗП) класса напряжения 6 и 10 кВ стандартного исполнения (материал обмоток – медь)
Наименование | ТРС(З)П-250 | ТРС(З)П-400 | ТРС(З)П-630 | ТРС(З)П-1000 | ТРС(З)П-1250 | ТРС(З)П-1600 | ТРС(З)П-2000 | ТРС(З)П-2500 | ТС(З)П-3200 | ТРС(З)П-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
Напряжение СО, кВ | 6,0; 6,3; 10,0; 10,5 | |||||||||
Ступени регулирования напряжения СО, % | ±2х2,5% | |||||||||
Напряжение ВО *, кВ | 0,55; 0,67; 0,69; 0,707 | |||||||||
Схема и группа соединения обмоток | У/ДУ-11-0; Д/УД-11-0; У/ДД-11-11; Д/УУ-0-0 | |||||||||
Класс нагревостойкости | H (180 °С) | |||||||||
Класс нагревостойкости изоляции (ГОСТ 8865-93) | 200 (200 °С) | |||||||||
Pхх, Вт | 900 | 1300 | 1450 | 2050 | 2500 | 3000 | 3800 | 4300 | 5400 | 6300 |
Iхх, % | 1,5 | 1,4 | 1,0 | 0,8 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,5 |
Pкз, Вт | 4000 | 4900 | 8000 | 12000 | 12000 | 15000 | 18000 | 24000 | 30000 | 35000 |
Uкз, % | 4,0 | 4,0 | 5,5 | 6,0 | 6,0 | 6,0 | 6,0 | 6,5 | 6,5 | 8,0 |
* возможны другие напряжения вентильных обмоток по требованию Заказчика
Основные массогабаритные характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСП класса напряжения 6 И 10 кВ открытого исполнения IP00 (материал обмоток – медь)
Наименование | ТРСП-250 | ТРСП-400 | ТРСП-630 | ТРСП-1000 | ТРСП-1250 | ТРСП-1600 | ТРСП-2000 | ТРСП-2500 | ТРСП-3200 | ТРСП-4000 |
Мощность, Ква | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1250 | 1410 | 1500 | 1660 | 1840 | 1840 | 1960 | 2110 | 2200 | |
B | 800 | 900 | 900 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1350 |
h2 | 1090 | 1215 | 1445 | 1705 | 1720 | 1770 | 1965 | 1970 | 2010 | 2180 |
h3 | 1125 | 1285 | 1500 | 1700 | 1765 | 1815 | 2005 | 2075 | 2170 | 2310 |
h | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 405 | 450 | 480 | 530 | 590 | 590 | 630 | 680 | 710 | 780 |
C2 | 90 | 450 | 480 | 530 | 590 | 590 | 630 | 680 | 710 | 780 |
C3 | 100 | 160 | 160 | 160 | 160 | 160 | 200 | 200 | 200 | 200 |
B1 | 280 | 305 | 315 | 325 | 370 | 370 | 385 | 400 | 410 | 435 |
B2 | 260 | 305 | 315 | 325 | 370 | 370 | 385 | 400 | 415 | 440 |
К1 | 710 | 820 | 820 | 920 | 1070 | 1070 | 1070 | 1070 | 1070 | 1070 |
К2 | 600 | 720 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 |
Масса, кг | 1200 | 1800 | 2100 | 3100 | 4200 | 4600 | 5300 | 6900 | 7700 | 10000 |
Основные массогабаритные характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с вводами на крыше кожуха (материал обмоток – медь)
Наименование | ТРСЗП-250 | ТРСЗП-400 | ТРСЗП-630 | ТРСЗП-1000 | ТРСЗП-1250 | ТРСЗП-1600 | ТРСЗП-2000 | ТРСЗП-2500 | ТРСЗП-3200 | ТРСЗП-4000 |
Мощность, кВА | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
L | 1450 | 1570 | 1660 | 1800 | 2000 | 2000 | 2100 | 2300 | 2400 | 2540 |
B | 800 | 900 | 900 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1350 |
H | 1455 | 1590 | 1790 | 2025 | 2075 | 2125 | 2275 | 2470 | 2470 | 2695 |
h2 | 1575 | 1677 | 1877 | 2110 | 2165 | 2215 | 2370 | 2560 | 2560 | 2785 |
h3 | 1465 | 1585 | 1785 | 2030 | 2070 | 2120 | 2100 | 2475 | 2545 | 2760 |
h | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
C1 | 405 | 450 | 480 | 530 | 590 | 590 | 630 | 680 | 710 | 780 |
C2 | 90 | 450 | 480 | 530 | 590 | 590 | 630 | 680 | 710 | 780 |
С3 | 100 | 160 | 160 | 160 | 160 | 160 | 200 | 200 | 200 | 200 |
B1 | 300 | 325 | 335 | 350 | 380 | 380 | 410 | 430 | 440 | 465 |
B2 | 260 | 305 | 315 | 325 | 370 | 370 | 385 | 400 | 415 | 450 |
К1 | 710 | 820 | 820 | 920 | 1070 | 1070 | 1070 | 1070 | 1070 | 1070 |
К2 | 600 | 720 | 720 | 820 | 820 | 820 | 820 | 970 | 970 | 1170 |
Масса, кг | 1350 | 2100 | 2400 | 3400 | 4500 | 5000 | 5700 | 7300 | 8100 | 10500 |
Общие сведения Трансформаторы типа ТСП-160/6 предназначены для питания преобразовательных установок в электрических сетях переменного тока частотой 50 Гц в подземных выработках рудников и шахт, не опасных по газу и пыли. Они рассчитаны на эксплуатацию в условиях умеренного, холодного и тропического климата. Исполнение трансформаторов по взрывозащите – рудничное нормальное РН1. Структура условного обозначения ТСП-160/6 Х5: Условия эксплуатации Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 10 до 35°С. Относительная влажность воздуха до 98% при температуре 35°С. Запыленность воздуха до 1000 мг/м3. Группа механического исполнения М1 по ГОСТ 17516.1-90. Степень защиты не ниже IР54 по ГОСТ 14254-96. Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.2-75, действующим “Правилам технической эксплуатации электрических установок потребителя” и “Правилам безопасной эксплуатации электроустановок потребителей”. Трансформаторы соответствуют требованиям ТУ У 3.09-00213411-100-99. ТУ У 3.09-00213411-100-99 Технические характеристики Номинальная мощность, кВ·А – 160 Номинальное напряжение обмотки ВН, кВ – 6 Способ, диапазон регулирования напряжения – ПБВ, +5% Номинальное напряжение обмотки НН, кВ – 0,23 Ток обмотки НН, А – 401,6 Схема и группа соединения обмоток – Y/D-11 Напряжение КЗ, % – 6 Ток ХХ, % – 1,8 Потери КЗ при температуре обмоток 115°С, кВт – 1,9 Потери ХХ, кВт – 0,65 Гарантийный срок – 2 года со дня ввода трансформаторов в эксплуатацию, для экспорта – 2 года с момента проследования их через государственную границу Украины. Конструкция и принцип действия Трансформатор состоит из следующих узлов: активной части, корпуса с вводной коробкой ВН, крышки с вводной коробкой НН, ходовой части. Активная часть трансформатора состоит из магнитопровода и обмоток НН и ВН. Магнитопровод силового трансформатора трехфазный, стержневой, набирается из холоднокатаной электротехнической стали. В рабочем положении стержни магнитопровода расположены вертикально. Обмотки трансформатора изготовляются из медного провода с нагревостойкой изоляцией класса 200 по ГОСТ 8865-93. Обмотка НН двухслойная цилиндрическая, обмотка ВН многослойная цилиндрическая. Для улучшения охлаждения в обмотках предусмотрены каналы. Активная часть закреплена в корпусе болтами сверху и снизу со стороны НН, со стороны ВН крепление штыревое. Корпус трансформатора цилиндрический с оребренной наружной и внутренней поверхностью. На боковой стороне корпуса предусмотрен люк, обеспечивающий доступ к панели регулировочных отводов ВН. Пылеводонепроницаемость фланцевых соединений достигается уплотнительной прокладкой. Вводные коробки служат для ввода высокого напряжения и вывода низкого напряжения. Трансформатор оборудован ходовой частью, выполненной в виде салазок, к которым крепятся колесные пары шахтных вагонеток на колею 600 или 900 мм. Общий вид и габаритные размеры и масса трансформатора приведены на рисунке. Рисунок Общий вид и габаритные размеры трансформатора. Масса 1290 кг. Габаритные размеры и масса указаны без колесных пар. Масса колесных пар на колею 900 мм – 252 кг, 600 мм – 151 кг В комплект поставки входят: трансформатор, кабельные муфты (по требованию заказчика), 2 колесные пары на колею 600 или 900 мм, паспорт, техническое описание и инструкция по эксплуатации.Центр комплектации «СпецТехноРесурс» |

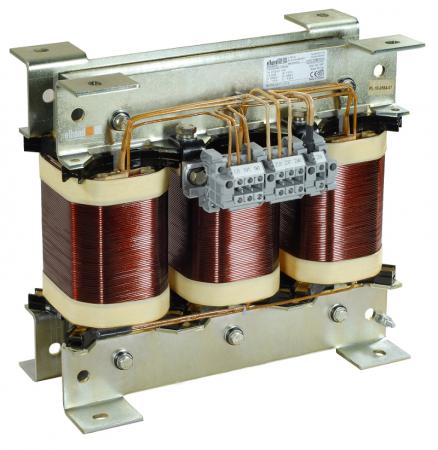

Трехфазные трансформаторы ТС, ТСЗ, ТСР, ТСЗР, ТСЗИ, ТСЗП

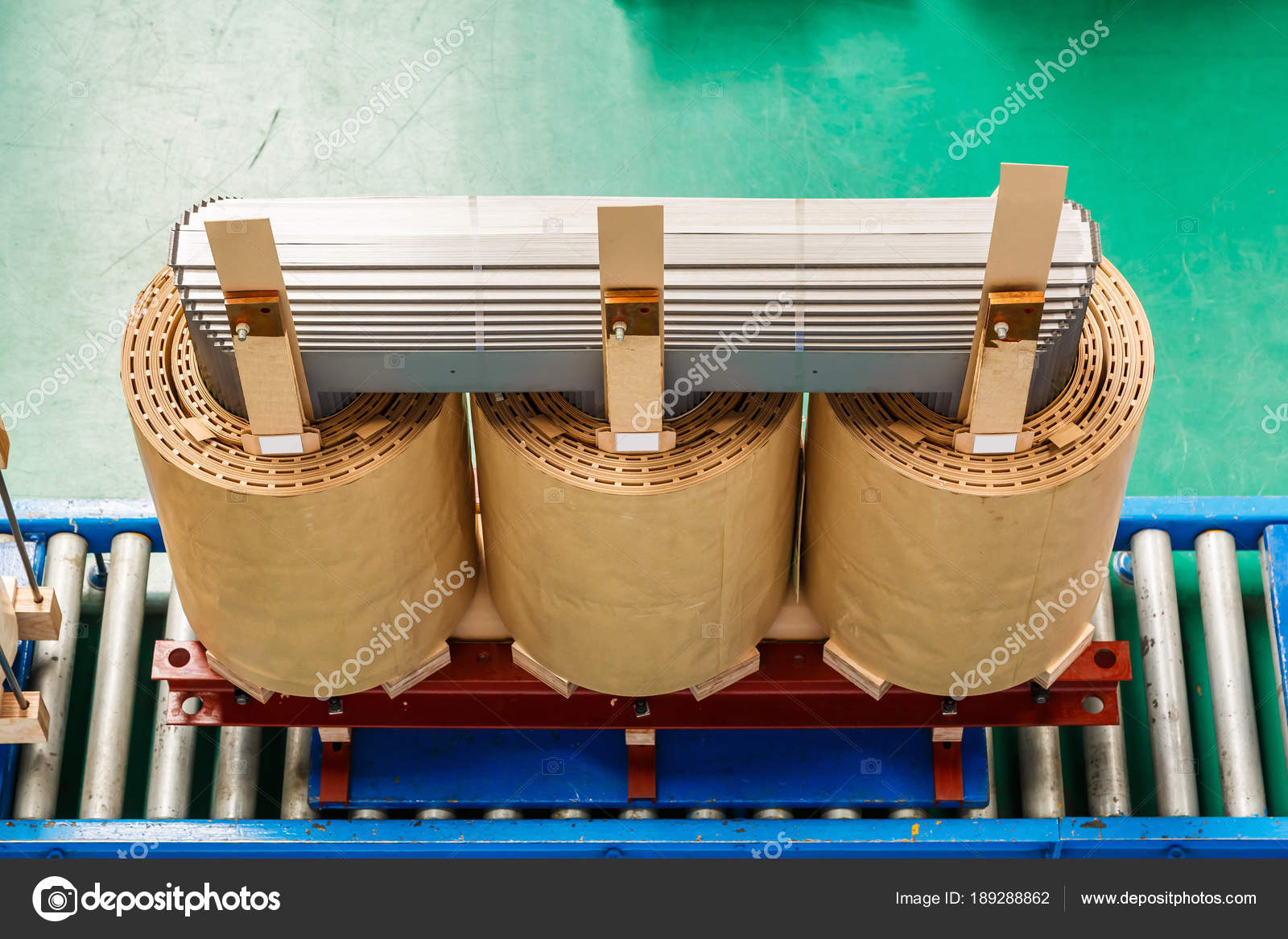

Трёхфазные сухие трансформаторы ТС, ТСЗ, ТСР, ТСЗИ, ТСЗР, ТСЗП в Москве от производителяФильтр-Меню выбора трансформатора
У нас Вы сможете подобрать и купить трёхфазный сухой (ТС) трансформатор понижающий (повышающий, разделительный в корпусе или без него) с естественным воздушным охлаждением. Они предназначены для организации питания пониженным (повышенным) напряжением систем местного освещения, различной строительной техники, автоматики управления промышленного оборудования и других устройств различного назначения.
Трансформаторы серии ТС производятся в соответствии с требованиями ГОСТ Р52719-2007. Они относятся к первому классу по способу защиты от поражения электрическим током (ГОСТ 12.2.007.0-75). Класс нагревостойкости изоляции “В” по ГОСТ 8865-93.
Виды производимых трансформаторов:
- ТС – трехфазный сухой
- ТСЗ – в защитном корпусе
- ТСП – преобразовательный
- ТСР – разделительный
- ТСЗР – разделительный в защитном корпусе
По согласованию с заказчиком трансформаторы данной серии могут производиться различной мощности, любым сочетанием напряжений обмоток. А также можно выбрать материал для изготовления обмоток, это медь или алюминий.
Отзывов ещё нет – оставьте первый!
ТСП, ТСЗП, ТСЗПС Трансформаторы трехфазные сухие
Продукция > Трансформаторы напряженияТип | Номинальная мощность, кВА | Номинальные напряжения обмоток, В | Длина х ширина х высота, мм | ||
сетевой обмотки, соединенной в Д | вентильной обмотки, соединенной в У | Масса, кг | |||
ТСП-10/0,7-УХЛ4 (04) | 7,3 | 380; 400; 500; 660 | 205 | 85 | 625 х 305 х 325 |
ТСП-16/0,7-УХЛ4 (04) | 14,6 | 380; 400; 500; 660 | 410 205 | 120 | 625 х 305 х 395 |
ТСП-25/0,7-УХЛ4 (04) | 29,1 | 380; 400; 500; 660 | 410; 205 | 160 | 645 х 355 х 515 |
32,7 | 380 | 230 | |||
ТСП-63/0,7-УХЛ4 (04) | 58,0 | 380; 400; 500; 660 | 410 205 | 270 | 745 х 405 х 645 |
ТСП-100/0,7-УХЛ4 (04) | 93 | 380; 400; 660 | 205 | 405 | 865 х 405 х 680 |
ТСП-125/0,7-УХЛ4 (04) | 117 | 380; 400; 660 | 410 | 450 | 865 х 405 х 730 |
ТСЗП-10/0,7-УХЛ4 (04) | 7,3 | 380; 400; 500; 660 | 205 | 100 | 665 х 400 х 360 |
ТСЗП-16/0,7-УХЛ4 (04) | 14,6 | 380; 400; 500; 660 | 410 | 135 | 665 х 400 х 430 |
205 | |||||
ТСЗП-25/0,7-УХЛ4 (04) | 29,1 | 380; 400; 500; 660 | 410 | 175 | 685 х 410 х 550 |
205 | |||||
ТСЗП-25/0,7-УХЛ4 ** | 29,1 | 380 | 102,5-60 | 185 | 685 х 410 х 550 |
ТСЗПС-25/0,7-УХЛ4 | 29,1 | 380 | 230 | 185 | 685 х 410 х 550 |
ТСЗП-63/0,7-УХЛ4 (04) | 58,0 | 380; 400; 500; 660 | 410; 205 | 290 | 790 х 450 х 690 |
65,3 | 380 | 230 | |||
ТСЗПС-63/0,7-УХЛ4 | 48 | 380 | 230 | 290 | 790 х 450 х 690 |
ТСЗП-100/0,7-УХЛ4 (04) | 93 104,37 | 380; 400; 660 380 | 205 230 | 430 | 910 х 490 х 730 |
ТСЗПС-100/0,7-УХЛ4 | 75 | 380 | 230 | 430 | 910 х 490 х 730 |
ТСЗП-125/0,7-УХЛ4 (04) | 117 | 380; 400; 660 | 410 | 480 | 910 х 490 х 780 |
** В вентильной обмотке предусматривается переключение со схемы У на схему Д.
Сделать заказ и запросить дополнительную информацию по ТСП, ТСЗП, ТСЗПС Трансформаторы трехфазные сухие Вы можете здесь.
Назад
Трансформаторы ТКШТ и ТСП
Трансформаторы преобразовательные ТСП-320/6 и ТСП-160/6 предназначены для питания выпрямительных агрегатов АТП-500/600 и АТП-500/275 шахтной электровозной откатки в рудниках и шахтах, не опасных по газу и пыли. Исполнение – РН. Ранее для подобной цели выпускался трансформатор ТКШТ-200/6.
Техническая характеристика трансформаторов ТСП
Номинальная мощность, кВ А | 160 | 320 |
Частота, Гц | 50 | 50 |
Напряжение обмотки ВН, В | 6000±5 | 6000±5 |
Напряжение вентильной обмотки (НН), В | 230 | 460 |
Ток вентильной обмотки, А | 401,6 | 402 |
Схема и группа соединения обмоток | У/Д-11 | У/У-0 |
Напряжение КЗ, % Uном | 6,2 | 5 |
Ток XX, % Iном | 2,0 | 1 |
Потери КЗ при температуре обмоток 115 °С, Вт . . | 2300 | 3400 |
Потери XX, Вт | 700 | 1300 |
Габаритные размеры, мм | 2350×1020×1635 | 2520×1020×1515 |
Масса, кг | 1600 | 3050 |
Ещё по теме:
Трансформаторы для преобразователей по мостовой схеме выпрямления
Трансформаторы для преобразователей по мостовой 6-фазной схеме выпрямления с переключением ответвлений без возбуждения (ПБВ) ± 5 %.
Опросные листы для всех трансформаторов
Параметры
№ | Тип трансформатора | Выпрямленный ток, А | Выпрямленное напряжение, В | Номинальная мощность сетевой обмотки, кВА | Номинальное напряжение сетевой обмотки, В |
Для диодных и тиристорных выпрямителей собственных нужд открытого сполнения (IP00) климатического исполнения и категории размещения У3 | |||||
1 | ТСП-12,5/0,7 | 40 | 230 | 11. 6 | 0.38 |
50 | 220 | 12.2 | |||
2 | ТСП-16/0,7 | 50 | 14.5 | ||
3 | ТСП-32/0,7 | 100 | 29 | ||
25 | |||||
Для электроприводов постоянного тока открытого исполнения (IP00) климатического исполнения и категории размещения У3 и О4 | |||||
4 | ТСП-160/0,7 | 250 | 460 | 147 | 0.38 |
1000 | 115 | 143 | |||
320 | 345 | 142 | |||
500 | 230 | 143 | |||
5 | ТСП-250/0,7 | 1600 | 115 | 230 | 0. 38 |
800 | 230 | 235 | |||
400 | 460 | ||||
500 | 345 | 220 | |||
Для электроприводов постоянного тока в защитном кожухе климатического исполнения и категории размещения У3 и О4 | |||||
6 | ТСЗП-160/0,7 | 250 | 460 | 147 | 0.38 |
1000 | 115 | 143 | |||
320 | 345 | 142 | |||
500 | 230 | 143 | |||
7 | ТСЗП-250/0,7 | 1600 | 115 | 230 | 0. 38 |
800 | 230 | 235 | |||
400 | 460 | ||||
500 | 345 | 220 | |||
8 | ТСЗП-400/0,7 | 1250 | 230 |
| 0.38 |
400 | 825 | 373 | |||
1000 | 345 | 425 | 0.4 | ||
9 | ТСЗП-400/10 | 1250 | 230 | 362 | 6. 0; 10.0 |
800 | 345 | 351 | |||
630 | 460 | 364 | |||
500 | 660 | 402 | |||
10 | ТСЗП-630/10 | 2000 | 230 | 580 | 6.0; 10.0 |
1250 | 345 | 554 | |||
1000 | 460 | 580 | |||
800 | 660 | 645 | |||
11 | ТСЗП-1000/10 | 2500 | 230 | 732 | 6. 0; 10.0 |
2000 | 345 | 880 | |||
1600 | 460 | 938 | |||
1250 | 660 | 1007 | |||
1000 | 825 | ||||
1250 | 660 | 3.0 | |||
1125 | 765 | 1000 | 6.0 | ||
1225 | 675 | 1011 | |||
1415 | 520 | 900 | |||
12 | ТСЗП-1600/10 | 1000 | 950 | 1156 | 6. 0; 10.0 |
1600 | 825 | 1621 | |||
1800 | 1612 | ||||
2000 | 660 | 6.0 | |||
2500 | 460 | 1450 | 10.0 | ||
1935 | 530 | 1250 | 6.0 | ||
2200 | 460 | 1243 | |||
13 | ТСЗП-2500/10 | 4000 | 460 | 2324 | 6. 0; 10.0 |
2500 | 660 | 1979 | |||
825 | 2508 | ||||
14 | ТСЗП-4000/10 | 4000 | 825 | 3322 | 6.0; 10.0 |
2500 | 1050 | 3180 | |||
5000 | 660 | 4028 | |||
4000 | 3322 | ||||
Для городского транспорта в защитном кожухе климатического исполнения и категории размещения У3 | |||||
15 | ТСЗП-630/10 ГТ | 800 | 600 | 537 | 6. 3; 10.0 |
16 | ТСЗП-1000/10 ГТ | 600 | 1250 | 839 | |
17 | ТСЗП-1000/15 ГТ | 1000 | 672 | 13.2 | |
18 | ТСЗП-1600/10 ГТ | 2000 | 1342 | 6.3; 10.0 | |
Для метрополитена в защитном кожухе климатического исполнения и категории размещения У3 | |||||
19 | ТСЗП-1600/10 М | 1600 | 825 | 1470 | 6. 3; 10.5 |
20 | ТСЗП-1600/10 МН | 1480 | |||
21 | ТСЗП-2500/10 М | 2500 | 2315 | ||
22 | ТСЗП-2500/10 МН | 2325 |
Напишите нам
Могут ли трансформаторы решить эту 90-летнюю классическую проблему информатики лучше, чем человеческие алгоритмы? | Андре Йе | Март, 2021 г.
Глубокое обучение не может превзойти человеческие решения – тем не менее
Задача коммивояжера была сформулирована в 1930 году и представляет собой классическую задачу информатики для оптимизации. Это простая задача:
Учитывая список городов и расстояния между каждой парой городов, какой самый короткий маршрут, который посещает каждый город ровно один раз и возвращается в исходный город?
Например, нам могут быть даны расстояния между этими четырьмя городами, как указано ниже.Эти проблемы обычно решаются с сотнями «городов» (точек данных), чтобы исключить возможность поиска методом грубой силы.
Создано автором. Расстояния не в масштабе.Это два решения для путешествия между этими городами, с немного разными результатами для общего расстояния. Первое считается лучшим решением из-за меньшего расстояния.
Создано автором.Задача коммивояжера – полезный способ визуализировать и обдумать эту общую область комбинаторной оптимизации.То есть мы пытаемся найти уникальную комбинацию дискретных точек данных, которая оптимизирует определенную метрическую функцию. Таким образом, подходы к проблеме коммивояжера можно использовать в широком спектре приложений.
За несколько десятилетий формализации задачи коммивояжера появился класс решений, которые полезно называть «человеческими алгоритмами». Они разработаны очень целенаправленно, с большим количеством человеческого контроля и небольшой параметризацией.
Например, имитация отжига – один из самых известных алгоритмов задачи коммивояжера.Это происходит из металлургии, в которой отжиг применяется для изменения формы и свойств металлов. Поскольку металлы быстро нагреваются, их легче обрабатывать; когда им дают остыть, какая бы форма или свойства они ни оставили, они начинают затвердевать.
При моделировании отжига значение температуры T начинается с некоторого значения (например, 100) и уменьшается до нуля. При высокой температуре растворы более «текучие» – они могут беспорядочно прыгать повсюду.Это пример высокой разведки ; он исследует глобальный ландшафт решений, не задумываясь о том, как использовать полученные знания.
Однако при понижении температуры алгоритм выборки меньше исследует и больше использует. Решение становится более «фиксированным» или «замороженным». Изменения в решение вносятся только в том случае, если у алгоритма выборки есть очень веская «причина» для этого.
Смоделированный алгоритм отжига визуально показан ниже на задаче «Коммивояжер».
Источник. Изображение можно использовать бесплатно.Это часть класса эвристических алгоритмов или приблизительных алгоритмов. То есть точное решение слишком затратно с точки зрения вычислений, чтобы найти, поскольку обычно требуется исчерпывающий поиск, поэтому приблизительное решение подойдет.
Однако тенденция перехода к глубокому обучению привела ко многим алгоритмам, которые имеют миллионы, если не миллиарды параметров. Эта резко возросшая параметризация и зависимость от оптимизатора для навигации в очень многомерном пространстве люди не знают, насколько хорошо люди могут контролировать эти алгоритмы.
Кто-то может возразить, что люди определяют архитектуру нейронных сетей. Тем не менее, между классическими алгоритмами, такими как имитация отжига, и современными массивными нейронными сетями есть нечто совершенно иное.
Действительно, люди даже не до конца понимают, как работают нейронные сети сегодня, и новые захватывающие исследования меняют наши взгляды на то, как машины «учатся».
Используя недавно предложенную гипотезу о лотерейных билетах о том, как нейронные сети обобщают, мы можем утверждать, что нейронные сети – это полусвободные агенты, которые строят свои собственные решения.То есть нейронные сети действуют не как алгоритм, управляемый человеком, а как селекторы подсетей внутри них, которые обеспечивают наилучшую производительность.
Таким образом, большие нейронные сети можно охарактеризовать как решения для глубокого обучения, а более классические алгоритмы – как человеческие.
[TSP-FCOS] Переосмысление прогнозирования набора на основе трансформатора для обнаружения объектов Zhiqing
Несмотря на то, что DETR обеспечивает производительность SOTA, требуется больше времени для схождения.
DETR – это недавно предложенный метод на основе трансформатора, который рассматривает обнаружение объекта как задачу прогнозирования набора и обеспечивает современную производительность, но требует очень длительного времени обучения для сходимости.
На основании этого автор исследует трудности оптимизации при обучении DETR. Более быстрый RCNN нужно обучать только для 30 эпох, в то время как DETR нужно обучать для 500 эпох.
Таким образом, каким образом мы должны ускорить процесс обучения в направлении быстрой сходимости для детекторов на основе трансформаторов, подобных DETR, – это сложный исследовательский вопрос, который является основным предметом данной статьи.
Трансформаторный декодер – основная проблема, вызывающая медленную сходимость.Двудольный граф, используемый Венгрией для потерь в DETR, нестабилен и вызывает медленную сходимость.
Автор предложил две модели, TSP-FCOS и TSP-RCNN, для решения проблем, связанных с механизмом перекрестного внимания Венгрии и трансформатора.
Для преодоления этих проблем мы предлагаем два решения, а именно TSP-FCOS (прогнозирование набора на основе трансформатора с FCOS) и TSP-RCNN (прогнозирование набора на основе трансформатора с RCNN).
- Последний модуль FoI (Feature of Interest) применяется к TSP-FCOS, чтобы помочь Transformer кодировать многомасштабные функции.
В TSP-FCOS разработан новый механизм выбора интересующей функции (FoI), который помогает кодировщику Transformer обрабатывать многоуровневые функции.
- Чтобы решить проблему нестабильности двудольного графа в венгерском алгоритме, автор также сформулировал новое соответствие двудольного графа для этих двух моделей, чтобы ускорить сходимость во время обучения.
Чтобы устранить нестабильность двустороннего сопоставления в венгерских потерях, мы также разрабатываем новую схему двустороннего сопоставления для каждой из наших двух моделей для ускорения сходимости при обучении.
3.1 Влияет ли нестабильность на сходимость двудольного соответствия?
Автор считает, что нестабильность паросочетания двудольных графов в венгерском алгоритме заключается в следующих двух точках:
- Инициализация двустороннего сопоставления по существу случайна;
- Нестабильность согласования может быть вызвана шумными условиями в разные эпохи обучения.
Автор предлагает парную дистилляцию. Методы, используемые для выявления этих факторов.Во-первых, автор использует предварительно обученный DETR в качестве модели учителя и сопоставление предварительно обученного прогноза DETR как модель ученика Для наземного присвоения метки истинности многие случайные модули, такие как выпадение и пакетная нормализация, закрыты, чтобы гарантировать детерминированный.
Как показано на рисунке 1, отображаются исходный DETR и соответствующие дистиллированные результаты DETR для первых 25 эпох. Можно сделать вывод, что соответствующая перегонка может ускорить сближение первых эпох, но через 15 эпох она незначительна.
Это означает, что нестабильность сопоставления двудольных графов приводит только к частичной медленной сходимости, особенно на ранних этапах обучения, и не является основной причиной.
3.2 Являются ли модули внимания основной причиной?
Трансформаторные карты внимания почти составляют фазу инициализации, но постепенно становятся редкими в процессе обучения. В BERT разреженный модуль (операция свертки) используется для замены части головы внимания для ускорения обучения.
Автор сосредотачивается на разреженной и динамической части перекрестного внимания, потому что перекрестное внимание является ключевым модулем, а объектные запросы в части декодера получают информацию об объекте от кодировщика.
Неточное (недостаточно оптимизированное) перекрестное внимание может не позволить декодеру извлекать точную контекстную информацию из изображений и, в частности, приводит к плохой локализации.
Поскольку карты внимания можно интерпретировать как Распределения вероятностей , Таким образом, автор использует отрицательную энтропию как интуитивную меру разреженности.{m} P (a_ {i, j}) logP (a_ {i, j}) m1 ∑j = 1m P (ai, j) logP (ai, j) Вычислить каждое местоположение источника сначала i ∈ [ n] i \ in [n] i∈ [n] Разреженность, ai, j a_ {i, j} ai, j От исходной позиции ii iTo целевой позиции jj j Оценка внимания. Затем автор усредняет разреженность всех голов внимания и всех исходных позиций на каждом слое.
Как показано на рисунке 2, автор обнаружил, что разреженность перекрестного внимания равномерно увеличивалась, и даже если она достигла 100 эпох, она все еще не достигла плато.Это означает, что перекрестное внимание в DETR играет более решающую роль в медленной конвергенции.
3,3
Действительно ли DETR требует перекрестного внимания?Наш следующий вопрос: можем ли мы удалить модуль перекрестного внимания из DETR для более быстрой сходимости, но без ущерба для его предсказательной способности при обнаружении объектов? Ср
Автор разработал версию DETR только с кодировщиком и сравнил ее сходимость с исходной DETR.
В версии только для кодировщика автор напрямую использует выходную часть кодировщика для обнаружения цели (метка категории и ограничивающая рамка), и каждая функция передается в головку обнаружения для прогнозирования результата обнаружения.На рисунке 3 сравниваются исходный DETR и DETR только для кодировщика и сетевые модели TSP-FOCS и TSP-RCNN.
На рис. 4 показаны кривые AP исходного DETR и DETR только для кодировщика. На первом рисунке показана общая кривая AP для двух. Можно обнаружить, что производительность этих двух устройств почти одинакова. Это показывает, что мы можем удалить перекрестное затухание, что является положительным результатом. Более того, производительность DETR только для кодировщика для небольших объектов и некоторых средних объектов лучше, чем у исходного DETR, но она ниже на AP для крупных объектов.
Мы думаем, что потенциальная интерпретация состоит в том, что большой объект может включать в себя слишком много потенциально совпадающих точек характеристик, которые сложно обработать схеме скользящих точек в DETR только для кодировщика.
4.1. TSP-FCOS
TSP-FCOS сочетает в себе преимущества FCOS и DETR только для кодировщика с новым компонентом, называемым селектором функции интереса (FoI), FOI позволяет кодировщику трансформатора выбирать многомасштабные функции, а также разрабатывает новый двудольный граф метод сопоставления.В верхней части рисунка 5 показана сетевая архитектура TSP-FCOS.
- Магистраль и FPN
- Подсети извлечения признаков
вспомогательная подсеть (головная) и классификационная подсеть (головная).
Их выходы объединяются и затем выбираются классификатором FoI.
Структура сети подсети:
И подсеть классификации, и вспомогательная подсеть используют четыре сверточных слоя 3×3 с 256 каналами и групповой нормализацией [37].
- Классификатор интересующего объекта (FoI)
Чтобы улучшить производительность самовнимания, автор разработал двоичный классификатор для выбора ограниченных функций и использования их в качестве FOI. Бинарный классификатор FOI обучается методом присвоения меток FCOS.
После классификации FoI объекты с наивысшими оценками выбираются как FoI и передаются в кодировщик Transformer.
При выборе FoI мы выбираем 700 верхних позиций оцениваемых признаков из классификатора FoI в качестве входа для энкодера трансформатора.
введите:
После шага выбора FoI вход в кодировщик Transformer представляет собой набор FoI и их соответствующее позиционное кодирование.
Выход:
Выходы кодера проходят через совместно используемую сеть прямого распространения, которая предсказывает метку категории (включая «нет объекта») и ограничивающую рамку для каждого поля зрения.
Код позиции определяется как [PE (x): PE (y)] [PE (x): PE (y)] [PE (x): PE (y)], [:] означает соединение, PE определяется как формула 3, где dmodel – размер FoI:
Ускоренное обучение прогнозированию набора
Согласно FCOS, условием для обозначения характерной точки как объекта gt является то, что она находится внутри bbox и на соответствующем уровне FPN.Затем сопоставление для оптимизации результатов обнаружения и объектов gt, то есть более строгое сопоставление на основе затрат (формула 2), будет использоваться в формуле 1 (Венгерские потери).
характерная точка может быть назначена наземному объекту только в том случае, если точка находится в ограничивающей рамке объекта и на соответствующем уровне пирамиды пространственных объектов.
4,2 ТСП-RCNN
, который требует больше вычислительных ресурсов, но может более точно обнаруживать объекты.
, мы следуем дизайну Faster RCNN [30] и используем сеть предложений региона (RPN), чтобы получить набор областей интереса (RoI), которые необходимо дополнительно уточнить.
В отличие от FoI, каждый RoI содержит не только оценку объектности, но и предсказанный bbox. Автор использует RoIAlign для извлечения информации о рентабельности инвестиций из многомасштабных карт объектов. Затем элементы области изображения сглаживаются и отправляются в полностью подключенную сеть для формирования входа кодировщика Transformer.2 (w, h) ∈ [0,1] 2 представляет нормированные высоту и ширину. Автор использует [PE (cx): PE (cy): PE (w): PE (h)] [PE (cx): PE (cy): PE (w): PE (h)] [PE (cx): PE (cy): PE (w): PE (h)] Укажите код позиции предложения.
Более быстрое обучение прогнозированию наборов
В отличие от TSP-FCOS, автор использует метод присвоения меток gt в Faster RCNN для более быстрого обучения прогнозированию наборов.
, предложение может быть назначено объекту наземной истины тогда и только тогда, когда оценка пересечения по объединению (IoU) между их ограничивающими прямоугольниками больше 0.5.
Исследование абляции
[Ошибка передачи изображения по внешней ссылке. На исходном сайте может быть механизм антипиявной ссылки. Рекомендуется сохранить изображение и загрузить его напрямую (img-aKwjQ08p-1612887245103) (https://raw.githubusercontent.com/Wei-i/My_Image_Hosting/main/img /image-20210210000214579.png)]
- Совместимость с деформируемыми извилинами
- Сравнение с последними достижениями
Тендер Правительства Российской Федерации на 3221854 – Преобразование трансформатора с литой изоляцией Tsp-2500
ДПЧ ЧТПЗ объявил тендер на поставку 3221854 – Преобразование трансформатора с литой изоляцией ТСП-2500/6 Преобразование трансформатора с литой изоляцией ТСП-2500/6.Местоположение проекта – Российская Федерация, и тендер закрывается 2 апреля 2021 года. Номер тендерного объявления – 2614718, а ссылочный номер TOT – 51624840. Участники торгов могут получить дополнительную информацию о тендере и запросить полную тендерную документацию, зарегистрировавшись на сайте сайт.
Страна: Российская Федерация
Резюме: 3221854 – Преобразование трансформатора с литой изоляцией ТСП-2500/6 Преобразование трансформатора с литой изоляцией ТСП-2500/6
Срок сдачи: 02 апр 2021 г.
Реквизиты покупателя
Заказчик: ООО ЧТПЗ
623112, Российская Федерация, Свердловская область, г. Первоуральск, ул.Торговая, д.1
Российская Федерация
Электронная почта: [email protected]
Прочая информация
ТОТ Ссылка: 51624840
Номер документа. №: 2614718
Конкурс: ICB
Финансист: Самофинансируемый
Информация о тендере
Описание: – 3221854 – Преобразование трансформатора с литой изоляцией ТСП-2500/6 Преобразование трансформатора с литой изоляцией ТСП-2500/6 Комментарии: – Инвестируйте подробное техническое описание, заполненную анкету, отзывы, документ о качестве документа! Полная аккредитация на сайте Chappz: https: // chelpipe.ru / suppliers / pipe-domivision / accreditation /
Это уведомление носит исключительно информационный характер, ни при каких обстоятельствах условия не могут рассматриваться как оферта, публичная оферта или предложение об участии в аукционе и не имеют соответствующих юридических последствий, влияющих на возникновение, изменение или прекращение гражданских прав и обязанностей.
АО «ПНТЗ» вправе отказать в любом из поступивших предложений в ответ на настоящее уведомление, сообщения в любое время без указания причин отказа.
Организатор:
(351) 255-76-47 Колпакова Л.И.
Дата окончания: – 02.04.2021 Общая закупочная цена: Цена не указана При выборе победителя учитывается: цена без НДС (показывать обе цены) Дата публикации: 23.03.2021 06:30 Дата окончания приема заявок …
[TSP-FCOS] Переосмысление прогнозирования набора на основе трансформатора для обнаружения объектов_Ah 丶 Weii-CSDN 博客
DETR 达到 SOTA 的 同时 , 也 需要 的 时间 来 converge。
DETR – это недавно предложенный метод на основе трансформатора, который рассматривает обнаружение объекта как задачу прогнозирования набора и обеспечивает современную производительность, но требует очень длительного времени обучения для сходимости.
, 作者 DETR 训练 中 优化 的 困难 。Faster RCNN 只 需要 训练 30epochs , 而 DETR 需要 500epochs。
Таким образом, каким образом мы должны ускорить процесс обучения в направлении быстрой сходимости для детекторов на основе трансформаторов, подобных DETR, – это сложный исследовательский вопрос, который является основным предметом данной статьи.
Трансформаторный декодер 造成 慢 的 主要 问题。 在 DETR 中 的 匈牙利 loss 运用 的 二 图 具有 不 稳定性 慢 收敛。
提出 了 TSP-FCOS , TSP-RCNN 两个 模型 来 解决 loss 以及 Трансформаторный механизм перекрестного внимания 中 的 问题。
Для преодоления этих проблем мы предлагаем два решения, а именно TSP-FCOS (прогнозирование набора на основе трансформатора с FCOS) и TSP-RCNN (прогнозирование набора на основе трансформатора с RCNN).
- 的 FoI (Feature of Interest) 模块 应用于 TSP-FCOS , 来 帮助 Transformer 编码 多 的 的 特征。
В TSP-FCOS разработан новый механизм выбора интересующей функции (FoI), который помогает кодировщику Transformer обрабатывать многоуровневые функции.
- 解决 匈牙利 算法 中 二 分 图 的 不 稳定性 , 作者 同样 为 这 2 个 模型 一个 新 的 二 分 图 匹配 , 中 加速 收敛。
Чтобы устранить нестабильность двустороннего сопоставления в венгерских потерях, мы также разрабатываем новую схему двустороннего сопоставления для каждой из наших двух моделей для ускорения сходимости при обучении.
3.1 Влияет ли нестабильность на сходимость двудольного соответствия?
作者 认为 匈牙利 算法 中 进行 二 分 图 匹配 的 不稳定 在于 以下 2 点 :
- Инициализация двустороннего сопоставления по существу случайна;
- Нестабильность согласования может быть вызвана шумными условиями в разные эпохи обучения.
提出 了 соответствующая дистилляция 方法 检测 这些 因素。 首先 , 作者 一个 的 DETR модель учителя , 预 训练 的 DETR 预测 的 DETR 预测的 模块 dropout 以及 пакетная нормализация 都 被 关闭 , детерминированная。
如图 1 所示 , 显示 了 前 25 个 эпох 的 ET 和 dis 的 15 эпох 后就 незначительно。
意味着 匹配 的 不 稳定性 只 导致 了 部分 的 慢 收敛 , 特别 训练 的 早期 阶段 , 并不是 的 原因。
3.2 Являются ли модули внимания основной причиной?
Трансформаторные карты внимания 组成 了 初始化 的 阶段 , 但是 训练 的 过程 中 逐渐 sparse。 在 BERT 中 , sparser module (卷积 操作) 了 部分
– это перекрестное внимание, перекрестное внимание, перекрестное внимание, декодер, запросы к объектам, кодирующее устройство, работающее по принципу
.Неточное (недостаточно оптимизированное) перекрестное внимание может не позволить декодеру извлекать точную контекстную информацию из изображений и, в частности, приводит к плохой локализации.
карты внимания 可以 被 解释 为 概率 分布 , 因此 作者 отрицательная энтропия 作为 一种 稀疏 性 的 直观 度量 方法。 首先 , 已知 一个 п × м п \ раз м n × m 的 карта внимания а а а , 通过 公式 1 м ∑ j знак равно 1 м п ( а я , j ) л о грамм п ( а я , j ) \ гидроразрыва {1} {m} \ sum_ {j = 1} ^ {m} P (a_ {i, j}) logP (a_ {i, j}) m1 ∑j = 1m P (ai, j) logP (ai, j) 先 计算 每 一个 位置 я ∈ [ п ] я \ в [п] i∈ [n] 的 разреженность , а я , j а_ {i, j} ai, j 从 исходное положение я я я 到 целевая позиция j j j 的 оценка внимания 然后 作者 对于 一层 上 的 所有 внимания головам 上 和 所有 的
如图 2 所示 , 作者 发现 перекрестное внимание 的 稀疏 性 统一 的 增加 , 并且 即使 到 了 100 个 эпох , 还是 没有 达到 плато (高原)。 这 意味着 DETR 中 的 收敛 起到更 决定性 的 作用。
3.3 Действительно ли DETR нужно перекрестное внимание?
Наш следующий вопрос: можем ли мы удалить модуль перекрестного внимания из DETR для более быстрой сходимости, но без ущерба для его предсказательной способности при обнаружении объектов? Ср
– кодировщик, который используется для DETR, используется для кодирования
.(3 DETR R только кодировщик DETR 以及 TSP-FOCS 和 TSP-RCNN 的 网络 模型。
4 了 原始 DETR только кодировщик DETR 的 AP 曲线。 第 一个 图 表示 2 的。 这 表明 我们положительный rusult only 物 ET
»Мы думаем, что потенциальная интерпретация состоит в том, что большой объект может включать в себя слишком много потенциально совпадающих точек характеристик, которые сложно обработать схеме скользящих точек в DETR только для кодировщика.
4.1. TSP-FCOS
TSP-FCOS 了 FCOS только кодировщик DETR 的 优点 , 带有 一个 新 的 组成 部分 , Feature of Interest (FoI) 选择 器 , FOI 可以 трансформаторный кодировщик 来 挑选 多 尺度 , 还 制定的 二 分 图 匹配 方法。 图 5 上 半 部分 表示 TSP-FCOS 的 网络 架构。
- Магистраль и FPN
- Подсети извлечения признаков
вспомогательная подсеть (головная) 和 классификационная подсеть (головная).
Их выходы объединяются и затем выбираются классификатором FoI.
подсеть 网络 结构 :
И подсеть классификации, и вспомогательная подсеть используют четыре сверточных слоя 3×3 с 256 каналами и групповой нормализацией [37].
- Классификатор Feature of Interest (FoI)
改善 self-Внимание 的 的 , 作者 制定 binary 的 分类 器 来 一个 的 features 并且 将 他们 FOI , FOI 分类 器 通过 FCOS label присвоение 的 方法 进行 训练。
После классификации FoI объекты с наивысшими оценками выбираются как FoI и передаются в кодировщик Transformer.
При выборе FoI мы выбираем 700 верхних позиций оцениваемых признаков из классификатора FoI в качестве входа для энкодера трансформатора.
输入
После шага выбора FoI вход в кодировщик Transformer представляет собой набор FoI и их соответствующее позиционное кодирование.
输出
Выходы кодера проходят через совместно используемую сеть прямого распространения, которая предсказывает метку категории (включая «нет объекта») и ограничивающую рамку для каждого поля зрения.
位置 编码 定义 为 [ п E ( Икс ) : п E ( y ) ] [PE (x): PE (y)] [PE (x): PE (y)] , [:] 表示 concaternation , PE 被 定义 为 公式 3 , 其中 dmodel 为 FoI 的 维度 :
Более быстрое обучение прогнозированию набора
由 FCOS , 一个 特征 点 gt object 的 条件 是 他 在 这个 bbox 内部 并且 在 gt объекты сопоставление , 即 更 严格 的 сопоставление на основе затрат (公式 2) , 会 被 用于 公式 1 (потери)。
характерная точка может быть назначена наземному объекту только в том случае, если точка находится в ограничивающей рамке объекта и на соответствующем уровне пирамиды пространственных объектов.
4,2 ТСП-RCNN
, который требует больше вычислительных ресурсов, но может более точно обнаруживать объекты.
, мы следуем дизайну Faster RCNN [30] и используем сеть предложений региона (RPN), чтобы получить набор областей интереса (RoI), которые необходимо дополнительно уточнить.
FoIs 每 一个 RoI 不仅仅 包含 оценка объектности 包含 了 一个 的 bbox 作者 使用 RoIAlign 来 从 多 尺度 的 特征 中 提取 RoIs 区 区全 连接 网络 来 形成 Трансформаторный энкодер 的 输入。
( c Икс , c y , ш , час ) (cx, cy, w, h) (cx, cy, w, h) 来 定义 Предложение RoI 的 位置 信息。 ( c Икс , c y ) ∈ [ 0 , 1 ] 2 (cx, cy) \ in [0, 1] ^ 2 (cx, cy) ∈ [0,1] 2 表示 归 一 化 后 的 中心 坐标 , ( ш , час ) ∈ [ 0 , 1 ] 2 (ш, в) \ в [0,1] ^ 2 (w, h) ∈ [0,1] 2 表示 归 一 化 后 的 高度 和 宽度。 作者 使用 [ п E ( c Икс ) : п E ( c y ) : п E ( ш ) : п E ( час ) ] [PE (cx): PE (cy): PE (w): PE (h)] [PE (cx): PE (cy): PE (w): PE (h)] 来 作为 предложение 的 位置 编码。
Обучение более быстрому предсказанию набора
TSP-FCOS 的 的 是 , 作者 使用
900 68 900 69, предложение может быть назначено объекту наземной истины тогда и только тогда, когда оценка пересечения по объединению (IoU) между их ограничивающими прямоугольниками больше 0.5.
Исследование абляции
- Совместимость с деформируемыми извилинами
- Сравнение с последними достижениями
Электрические сокращения – archtoolbox.com
Список сокращений, используемых в наборе технических чертежей, варьируется от офиса к офису. Обязательно проверьте переднюю часть набора чертежей на предмет сокращений, используемых в этом конкретном наборе чертежей.
# Номер Ом Ом Φ Фаза A Ампер Ампер 9050 Кондиционер AFCI Прерыватель цепи дугового разряда AHU Блок обработки воздуха AIC Ампер Отключающая способность Алюминий Алюминий 9050 Коммутатор ATC Автоматический контроль температуры AWG Американский калибр проводов BTU Британские тепловые блоки C CATКабель Антенны телевидения 90 504 CB Критический ответвление C / B Автоматический выключатель CBM Производитель сертифицированного балласта CCT Цепь Замкнутая система телевидения CD Candela CIR Цепь (также: CCT, CKT) CKT Цепь (также: CL Предохранитель ограничения тока CPT Трансформатор мощности управления CT Трансформатор тока CU Медь 9050 9050 9050 9050 9050 9050 9050дБ DIA Диаметр EB Отделение оборудования 9 0507EC Электротехнический кодекс или подрядчик по электротехнике EF Вытяжной вентилятор ELEV Лифт EM EM EM Аварийный электрический EP Аварийный источник питания EPO Аварийное отключение питания (кнопка или переключатель) EWC Электрический водоохладитель F Предохранитель 9050 FA 9050 Пожарная сигнализация 9050 FAA Сигнализатор пожарной тревоги FLA Ампер полной нагрузки FMC Гибкий металлический кабелепровод G Заземление GFC 9050 Заземление 9050 GND Земля 905 04 GRMC Жесткий оцинкованный металлический кабелепровод HOA Ручной выключатель с автоматическим выключением HVAC Отопление, вентиляция, кондиционирование воздуха IQ50450 EE Институт инженеров по электротехнике и электронике IG Изолированная земля IMC Промежуточный металлический кабелепровод INT Блокировка KCIL 9050 Киловольт-ампер КВАР Киловольт-ампер, реактивный LFMC Жидкостный герметичный гибкий металлический трубопровод LTG LTG 9050 MC Металл Cl ad Кабель MCB Главный автоматический выключатель MCC Центр управления электродвигателем MCP Защита цепи двигателя MI 9050 Минерал 9050 Только МВт Мегаватт NC Нормально закрытый NEC Национальный электротехнический кодекс NEMA Национальная ассоциация производителей электротехнической продукции NEMAНациональная ассоциация производителей электрооборудования 9050 9050 NL Ночной свет NO Нормально открытый или номер P Полюс 905 02PB Кнопка 9050 или Паник. Панель PWR Power PT Потенциальный трансформатор Кол-во Количество REQ Требуется RCCC 9050 RCC 9050 Резистор 9050 RCC 9050 RCC 9050 Устройство остаточного тока RMC Жесткий металлический кабелепровод RMS Среднеквадратичный RNC Rigid Non-Metallic Rigid Non-Metallic Test Station 9050 RTU Блок на крыше SE Служебный вход SEB Блок конечной линии обслуживания или электрический блок обслуживания SP Запасной Шторка SW Переключатель 9 0503 SYM Симметричный TEL Телефон TGB Телекоммуникационная шина заземления TMCB Термомагнитный выключатель Лаборатория Underwriters В Вольт ВА Вольт-ампер VFD Частотно-регулируемый привод VT 9050 Трансформатор напряжения Трансформатор напряжения 9050 WH Водонагреватель WP Всепогодный или водонепроницаемый XFMR Трансформатор
