Калькулятор уклонов – посчитать онлайн

Чтобы посчитать уклон кровли, крыши, трубопровода, пандуса, лестницы, дороги, реки и т.п. воспользуйтесь нашим очень удобным онлайн калькулятором:

Онлайн калькулятор

Уклон

Посчитать уклон

Посчитать превышение

Посчитать расстояние

Просто введите значения и выберите единицы измерения уклона.

Теория

Как посчитать уклон

Для того чтобы посчитать уклон вам, для начала, необходимо знать расстояние (L) и превышение (h). Далее следуйте формулам:

В процентах:

Уклон в % = h / L ⋅ 100

В промилле:

Уклон в ‰ = h / L ⋅ 1000

В градусах:

Уклон в ° = arctg(h/L)

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = 500 м дорога поднимается на h = 30 м:

Уклон дороги = 30/500 ⋅ 100 = 6%

Как посчитать превышение

Чтобы вычислить превышение (h), надо знать расстояние (L) и уклон (в процентах, в промилле или в градусах).

Если уклон в процентах (%):

h = L ⋅ Уклон в % /100

Если уклон в промилле (‰):

h = L ⋅ Уклон в ‰ /1000

Если уклон в градусах (°):

h = L ⋅ tg(α) , где α – уклон в градусах

Пример

Для примера найдём превышение h, если расстояние L= 5м, а угол уклона α=45°:

h = 5 ⋅ tg(45) = 5 ⋅ 1 = 5 м

Как посчитать расстояние

Для того чтобы посчитать расстояние (L) необходимо знать превышение (h) и уклон (в процентах, в промилле или в градусах).

Если уклон в процентах (%):

L = h / Уклон в % ⋅ 100

Если уклон в промилле (‰):

L = h / Уклон в ‰ ⋅ 1000

Если уклон в градусах (°):

L = h / tg(α), где α – уклон в градусах

Пример

Для примера посчитаем расстояние (L), которое потребуется железной дороге, чтобы подняться на (h =) 6 м при угле подъёма 30‰:

L = 6 / 30 ⋅1000 = 200 м

См. также

Онлайн калькулятор уклонов в процентах и градусах

Скачать, сохранить результат

Выберите способ сохранения

Информация

Сфера строительства развивается с каждым днем, но важность максимальной точности при расчетах тех или иных значений показателей остается прежней. Раньше расчеты требовали знания множества формул, которые не всегда простые. Люди получают высшее образование для того, чтобы иметь возможность работать в строительной отрасли. Сегодня необходимость в заучивании формул и самостоятельно расчете всех показателей исчерпала себя. Был создан онлайн-калькулятор, который рассчитывает любые интересующие Вас показатели. Для расчета необходимо просто ввести исходные данные, которые потребует калькулятор, а после он автоматически выдаст Вам показатель с предельной точностью.

Калькулятор уклонов является одним из таких инструментов. Он позволит произвести расчет уклона и избавит от долгих и крайне важных расчетов. Обычно данный расчет требует при строительстве частных домов, на крышу которого кладется кровля и при кладке необходимо рассчитать уклон кровли в процентах. В этих случаях наш онлайн-калькулятор избавит Вас от лишних трудностей. Также есть возможность рассчитать уклон кровли в процентах, а некоторые случаи могут требовать просчитать уклон кровли в промиллях.

Какие преимущества дает калькулятор уклонов:

Предельная точность выполненных расчетов, которая позволит Вам избежать неудач в процессе строительства.

  • Экономия времени, благодаря исключению необходимости самостоятельных расчетов.
  • Комфортный интерфейс калькулятора, который также принесет Вам определенное удовольствие от работы и не заставит долго разбираться в его работе.

Для того, чтобы воспользоваться нашим калькулятором, Вам необходимо зайти на сайт и провести следующие действия:

Определить что именно нужно посчитать (превышение через уклон и расстояние, уклон через превышение и расстояние или расстояние через превышение и уклон).

  • Выбрать единицу измерения.
  • Ввести данные и нажать кнопку «рассчитать».
  • Пролистать вниз страницы и Вы увидите точный ответ.

поделиться и оценить

Смотрите также:

Добавить комментарий

Уклон в процентах и промилле

     Угол уклона – показатель наклона какой либо поверхности (дороги, крыши, пандуса, лестничного марша и пр.) относительно уровня горизонта.

     Угловые размеры указывают на чертежах в градусах, минутах и секундах с обозначением единицы измерения (ГОСТ 2.307-2011 “Единая система конструкторской документации (ЕСКД). Нанесение размеров и предельных отклонений“).



     В соответствии с ГОСТ Р 21.1101-2013 “Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации”, на планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции. Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.
     На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак,
     острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.

     Также вместо знака угла, на чертежах встречается и буквенное обозначение уклона ( i ).

     В процентах обычно обозначают углы уклонов крыш, пандусов, лестничных маршей и т.п.


     В промилле обозначают углы уклонов плоскостных сооружений – спортивные игровые площадки, поля, беговые дорожки, а также линейные сооружения – автомобильные и железные дороги.
     Процент ( % ) – одна сотая доля.
     Промилле ( ‰ ) – одна тысячная доля.

     Например: уклон при высоте 0,2 метра и протяженностью по горизонтали 4 метра будет равен 5 % (читается как – пять сотых) или 50 ‰ (читается как – пятьдесят тысячных), это значение также будет соответствовать приблизительно – 3 о.

     Чертеж 1



     Часто спрашивают, что означает уклон, на пример 0,05 – это соотношение высоты к длине горизонтального участка (0,2 м / 4 м = 0,05 – см. чертеж 1), которое при необходимости можно перевести в проценты или промилле, смотря что требуется.
     Для определение угла уклона в процентах (%) (см. чертеж 1) необходимо: 0,2 м / 4 м х 100 = 5 %.

     Для определение угла уклона в промилле (‰) необходимо: 0,2 м / 4 м х 1000 = 50 ‰.

     Ту же величину уклона можно обозначить и как соотношение высоты к длине горизонтального участка

– 1:20 (4 / 0,2 = 20).

     Если требуется определить протяженность горизонтального участка, зная величину уклона в процентах и его высоту из чертежей, необходимо – 0,2 м / (5 % / 100) = 4 м.

     Чтобы определить высоту уклона, зная величину уклона в процентах и протяженность участка из чертежей, необходимо – 5 % / 100 х 4 м = 0,2 м.

     Аналогичным образом вычисляются размеры для угла уклона выраженного в промилле, только вместо деления на 100, выполняется деление на 1000.

     Примечание: для того чтобы ввести на компьютере символ промилле (), необходимо включить NumLock, нажать клавишу Alt и удерживая ее набрать на цифровом блоке клавиатуры 0137, отпустить клавишу Alt после чего появится символ

.

     Если требуется определить уклон с точностью до 1 градуса, нужно: 0,2 м / 4 м = 0,05. Полученное число – 0,05 необходимо найти в таблице tg (тангенсов) для углов. Приближенное значение в таблице – 0,0524, будет соответствовать углу 3 о (см. таблицу).

     Полная таблица тангенсов для углов от 0о до 360о


Таблица уклонов кровли | Xatki.by

Уклон кровли — показатель крутизны ската крыши. Вычисляется как отношение высоты конька (H) к горизонтальной его проекции (заложению) (l). Иными словами, величина уклона равна тангенсу угла между поверхностью ската и горизонтальной его проекцией.

Итак, уклон рассчитывается по формуле: i=H/l
Для примера дано:

Высота конька (H): 2 м
Заложение (l): 2,86 м
Рассчитаем угол кровли (i): 2/2,86 = 0,699, что близко соответствует 35° по нижеприведенной таблице.

Уклон можно выразить в градусах, процентах, как отношение сторон, как абсолютный уклон, и как коэффициент уклона.
Предложенная таблица поможет вам быстро перевести значения из одной меры в другую.

ГрадусыПроценты (%)ОтношениеУклон (i)Коэфф. уклона (К)
46,991:14,310,06991,003
58,75 1:11,430,08751,004
610,511:9,520,10511,006
712,281:8,140,12281,008
814,051:7,120,14051,010
915,841:6,310,15841,012
1017,631:5,670,17631,015
1119,441:5,14
0,1944
1,019
1221,261:4,700,21261,022
1323,091:4,330,23091,027
1424,931:4,000,24931,031
1526,791:3,730,26791,035
1628,671:3,490,28671,040
1730,571:3,270,30571,046
1832,491:3,080,32491,051
1934,431:2,900,34431,058
2036,41:2,750,36401,064
2138,391:2,610,38391,071
2240,41:2,480,40401,079
2342,451:2,360,42451,086
2444,521:2,250,44521,095
2546,631:2,150,46631,104
2648,771:2,050,48771,113
2750,951:1,960,50951,122
2853,171:1,880,53171,133
2955,431:1,800,55431,143
3057,741:1,730,57741,155
3160,091:1,660,60091,167
3262,491:1,600,62491,179
3364,941:1,540,64941,192
3467,451:1,480,67451,206
3570,021:1,430,70021,221
3672,651:1,380,72651,236
3775,361:1,330,75361,252
3878,131:1,280,78131,269
3980,981:1,240,80981,287
4083,911:1,190,83911,305
4186,931:1,150,86931,325
4290,041:1,110,90041,346
4393,251:1,070,93251,367
4496,571:1,040,96571,390
451001:111,414
46103,551:0,971,03551,439
47107,241:0,931,07241,466
48111,061:0,901,11061,495
49115,041:0,871,15041,524
50119,181:0,841,19181,556
51123,491:0,811,23491,589
52127,991:0,781,27991,624
53132,71:0,751,32701,662
54137,641:0,731,37641,701
55142,821:0,701,42821,743
56148,261:0,671,48261,788
57153,991:0,651,53991,836
58160,031:0,631,60031,887
59166,431:0,601,66431,942
60173,21:0,581,73202,000
61180,41:0,551,80402,063
62188,11:0,531,88102,130
63196,31:0,511,96302,203
64205,01:0,492,05002,281
65214,51:0,472,14502,366
66224,61:0,452,24602,459
67235,61:0,422,35602,560
68247,51:0,402,47502,670
69260,51:0,382,60502,790
70274,71:0,362,74702,924
72307,81:0,333,07803,236
74348,71:0,293,48703,628

определить уклон

Калькулятор уклонов

Калькулятор уклонов поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.

Калькулятор способен рассчитать уклон крыши. уклон трубопровода. уклон лестницы. уклон дороги и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).

Порядок работы:1. Выбрать ту величину, которую Вам нужно рассчитать2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Нажать кнопку «Расчет»

Для справки:— уклон в градусах считается через тангенс угла: tgx = h / L— уклон в промилле считается по следующей формуле: x = 1000 * h / L— уклон в процентах считается по следующей формуле: x = 100 * h / L

Калькулятор уклонов создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.

Расчёт наклона для наружной канализации

Для собственного дома необходимо знать, что установка ливневой системы очень хлопотная работа. Ливневая канализация состоит не только из трубопровода, но и из канав, которые отводят также воду. Минимальным уклоном на один метр ливневых труб зависит также вида и какой у него диаметр.

Для ливневой канализации трубы должны быть в диаметре 150—200 мм, а уклон при 200 мм – 0.007, а при 150 мм – 0.008. то есть, чем больше диаметр, тем меньше наклон. Так как вода в такой канализации в любом случае будет проходить без каких-либо сложностей. А также наклон зависит и от того, как поверхность у водоотвода. Если она шершавая, тем больше нужно его делать и наоборот.

Для наружной системы используют нивелир. После того как все трубы соединены, благодаря нивелиру выставляется их правильный наклон. Но одному справится очень сложно. Для такой работы понадобится минимум 3 человека: один выставляет наклон, другой следит за тем, какой уровень показывает нивелир, а третий, естественно, занимается руководством этого процесса.

Основные правила для подсчёта уклона и установки канализационной трубы:

  1. Для трубы, которая в диаметре составляет 50 мм, на один метр необходимо по 3 см угла, а если диаметром 110 мм, то 2 см.
  2. Общей длинной угла трубопровода как для наружной, так и для внешней системы является 15 см.
  3. При подсчёте норм для наружной канализационной системы, согласно СНиП, нужно учитывать как сильно промерзает земля.
  4. Используя вышеуказанные формулы возможно и самим рассчитать правильный наклон трубы, но в свою очередь, для подтверждения своих расчётов необходимо проконсультироваться со специалистами.

Таким образов, узнав все детали о наклоне, каждый сможет провести такую работу самостоятельно. Но не забывайте узнать все рекомендации у специалистов. Используйте разные способы наклона для квартир и частных домой. Учитывайте все детали, проводите правильно вычисления. Тогда ваша система прослужит очень долго, она будет надёжной, и не надо будет переживать за то, что в любой момент она сможет прорваться.

Ещё материалы:

  • воздушный клапан для канализации 50;
  • клапан обратный канализационный внутренний 50 мм;
  • клапан вакуумный канализационный 110 мм.

Как перевести уклон крыши в градусах в проценты таблица и поэтому выбор материалов

В зависимости от уклона крыши применяют определенный кровельный материал и устраивают необходимое для данного уклона число слоев (рис. 2). Кровельные материалы по технико-экономическим и физическим свойствам объединены в группы 1-11, которые на графике обозначены дугообразными стрелками. Наклонные линии обозначают уклон ската. Жирная наклонная линия на графике показывает отношение высоты конька h к половине ее заложения 1/2. Отношение 1:2 (приведено в верхней части наклонной линии) показывает, что вертикальный отрезок h укладывается на горизонтальном отрезке 1/2 два раза. На полукруглой шкале эта наклонная линия показывает уклон крыши в градусах, а на вертикальной — в процентах. Подобным образом по графику можно определить наименьший уклон для той или иной группы рекомендуемых кровельных материалов:

i = h. (1/2) = 2,5. (12 / 2) = 5 / 12 или 5. 12.

Чтобы уклон выразить в процентах, это отношение умножают на 100:

i = (5 / 12) 100 = 5 · 100 /12 = 41,67.

Расчетный уклон 41,67 % при соблюдении приведенных конструктивных размеров крыши обеспечивает нормальный сброс ливневой воды.

Рулонные кровли различных типов при уклонах крыш до 2,5 % устраивают в четыре слоя на приклеивающей битумной мастике. В качестве рулонных материалов используют гидроизол ГИ-Г, ГИ-К, стеклорубероид С-РМ, рубероид РКМ-350Б и др. Из пяти слоев устраивают эксплуатируемые кровли. По кровельному ковру насыпают защитный слой из гравия толщиной 20 мм на антисептированной мастике.

Уклон в процентах

Уклоны в градусах и процентах 1º — 1,7 % 1 % — 34′ 20″ Просто для справки.

вы бы не позорились, утверждать что величина уклона прямо и линейно пропорциональна углу — это просто незнание основ математики! или просто дезинформация! «по секрету»: уклон — это отношение противолежащего катета к прилежащему — в математике называют «тангенс угла», теперь откройте учебник и посмотрите график этой функции — как видите, он совсем не похож на прямую линию.

Даже простейший пример: угол 45º. а уклон = 100% — это уже в вашу формулу не вписывается. или вы считаете что при 45º катеты не равны ?

в некоторых документах увидел что этот уклон пишут намного больше, с чем это связано?

так может с тем и связано — что уклон в некоторых случаях намного больше! у нас например некоторые и уклон скатной кровли до сих пор пишут в долях, а не в градусах. так что если сравнивать уклон в долях для дороги и уклон для ската кровли — разница может быть огромной, но в этом нет ошибки.

Виды крыш и выбор их материала

Виды формы крыш.

Для каждого здания уклон крыши рассчитывается индивидуально.

Различают 4 вида крыш:

Плоские перекрытия не являются абсолютно горизонтальными, а имеют угол наклона, но он не менее 3º, при этом крыша обустраивается специальными водоотводными воронками с уклоном стенок около 1,5º.

При эксплуатации на поверхность кровли оказывает давление ветер, поэтому высокие более подвержены этому воздействию, а с очень пологих крыш ураган может сорвать кровельное покрытие.

Угол наклона крыши зависит от материала, выбранного для кровли, а также плоскости ската.

С увеличением размера угла наклона от 11º до 45º это давление усиливается почти в 5 раз. Учитывая ветровые нагрузки, на местностях с несильными ветрами этот размер выбирают в пределах 35-40º, а там, где скорость движения воздушных масс высока, — 15-25º.

Следует отметить, что при больших значениях угла наклона плоскости перекрытия (около 50º) зимой снег будет съезжать с нее под собственным весом, сводя к нулю его давление на кровлю.

От крутизны плоскости ската зависит выбор материала, а иногда и количество его слоев при укладке.

Диаграмма связывает минимальный наклон крыши с кровельным материалом и помогает в выборе при необходимости и того, и другого. Вертикальная шкала обозначает уклон в процентах, дуговидная — в градусах, на полках указано соотношение высоты к заложению. Материал условно сгруппирован по своим технико-экономическим свойствам в 11 категорий.

Практика показывает, что рулонные материалы применяют для накрытия кровель с уклоном 0-25% (0-10% — трехслойное покрытие, 10-25% — однослойное покрытие, но материал должен быть с посыпкой). Асбестоцементный шифер укладывают на крышах с наклоном до 28%, стальные листы — до 29%, черепица — более 33%.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

определить уклонопределить уклон

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

  • Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
  • Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

определить уклонопределить уклон

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

определить уклонопределить уклон

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

определить уклонопределить уклон

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Расчет высоты конька

определить уклон

Соотношение градус/процент уклона кровли

После того как определились с конструкцией крыши, решили какой материал будет использоваться, учли все климатические условия и определились с наклоном кровли, пришло время узнать как посчитать высоту конька.

Сделать это можно с помощью угольника или математическим способом. Для второго варианта ширину пролета дома (h) делят на 2. Полученное число умножают на относительную величину.

Для ее нахождения используют таблицу, приведенную ниже (рис.4). Как видите, значения расписаны для каждого угла наклона. Чтобы было понятней приведем пример. Ширина здания 6м, уклон крыши 20 градусов. Получаем:

Высота конька 1,08 метров. Используя данную формулу можно узнать уклон крыши (это бывает надо при ремонте уже готовой кровли). Как считать? В обратном порядке.

Угол ската кровли это отношение между высотой конька крыши и половиной заложения.

Что мы получаем: 1,08:3=0,36 умножаем данное значение на 100 и получаем уклон крыши в процентах: 0,36х100=36%, смотрим по таблице и видим: 36%=20 градусов, что и требовалось доказать.

Как рассчитать угол уклона крыши узнали, а как определить эту величину при помощи уклономера, что собой представляет данный инструмент?

Это рейка с прикрепленной к ней рамкой. Между планками располагается ось, к которой прикреплен маятник (два кольца, пластинка, грузик и указатель).

Внутри выреза находится шкала с делениями. При нахождении рейки в горизонтальном положении, указатель совпадает с нулем на шкале.

Чтобы определить угол ската крыши. рейку уклономера держат перпендикулярно коньку (под углом 90 градусов). Указатель маятника покажет искомую величину в градусах. Для перевода в проценты используют выше приведению таблицу (рис.3).

Очень часто, при строительстве крыш, можно услышать словосочетание «разуклонка кровли». Что это такое?

Вычисление угла ската к горизонту

Его можно просто измерить уклономером, который являет собой планку с рамкой с маятником со стрелкой, показывающей градусную величину. Но на сегодняшний день этот прибор уже неактуален, поскольку есть много капельных и электронных уклономеров с намного большей точностью измерения и удобством пользования.

определить уклонопределить уклон

При отсутствии в распоряжении геодезических устройств для измерения существует простой математический метод, позволяющий относительно точно посчитать угол наклона стропил. Для этого используется рулетка и отвес. От конька до перекрытия здания опускается отвес и измеряется высота h. Затем от точки, в которой отвес касался перекрытия под коньком, измеряем расстояние до нижней точки ската — заложение l.

Угол наклона крыши зависит от выбранного для кровли материала.

Угол наклона ската i равен отношению высоты конька к заложению (при одинаковых единицах измерения) і = h:l. При этом уклон выражен соотношением, которое показывает, на какую высоту поднимается кровля на протяжении единицы заложения (на сколько метров будет поднят верхний край крыши на одном метре горизонтального перекрытия). Чтобы посчитать этот же уклон в процентах, умножаем полученное соотношение на 100%. Если же нужно знать эту величину в градусах, переводим ее с помощью таблицы.

Для примера: высота кровли h = 3,0 м, длина заложения l=6,5 м. Тогда і = h:l = 3,0:6,5 = 1:2,17. Это пример измерения уклона соотношением. і = 3,0:6,5 = 0,4615. В процентном измерении это значение вычисляется умножением его на 100%: і = 0,4615. 100% = 46,15%. Для определения угла в градусах переводим по таблице и получаем 25º. Если есть нужда в более точном градусном значении, тогда из полученного соотношения, применяя калькулятор или специальные таблицы, вычисляем котангенс, который будет равен 24,78º.

Следует отметить, что уклон в 100% — это когда высота кровли равна заложению, то есть соответствует соотношению 1:1 или углу наклона в 45º. Но не следует думать, что процентная величина уклона и его градусная величина имеют прямую зависимость. Ведь уклон в процентах — это значение тангенса угла при нижней точке ската, умноженное на 100%, а график тангенса (тангенсоида) никогда не был прямой линией. И если 100% — это 45º, то 50% — это не 22,5º, а около 27º (точнее 26,56º).

https://youtube.com/watch?v=kpnzjnJhgbQ%26feature%3Dshare%26list%3DPLxGukzvbwLed88MOnNdM0yBnuDYcVUW8H%26index%3D4

Определение уклона при строительных работах

Специалисты, производящие кровельные работы, очень часто сталкиваются с необходимостью измерять уклоны крыш. Знание этих параметров позволяет выбрать тип материалов, которые будут использоваться, свериться с рекомендуемыми значениями для строений, выбрать метод ведения кровельных работ.

Чтобы не производить сложные математические расчеты каждый раз, был разработан специальный инструмент, который называется уклономер. Это приспособление устроено довольно просто. На рейку крепится специальная рамка, внутри которой закрепляется маятник, он имеет грузик и указатель. Рейку устанавливают в горизонтальном положении на измеряемом участке кровли и по указателю определяют на шкале численное значение уклона.

В случае, когда известно значение уклона крыши в градусах, перевести его в проценты можно воспользовавшись специальными таблицами. В них уже прописаны процентные значения для каждого угла от одного до сорока пяти градусов.

определить уклонопределить уклон

Советы в статье «Виды укладки ламината» здесь .

Как запилить стропила под нужным углом и нужных размеров смотрим в видео:

Какие факторы влияют на выбор наклона кровли

Несмотря на то что человечество постоянно развивается и уже не зависит от природных обстоятельств, все-таки именно эти условия зачастую влияют на выбор наклона.

Атмосферные осадки, скопление которых грозит провалом крыши или появлением сырости и грибка. Если в данном регионе постоянные дожди, ливни, грозы и снегопады являются обычным делом, то уклон кровли должен быть увеличен. Быстрое избавление крыши от воды — залог долговечности строения.

В регионах с сильными ветрами, например в степях, как никогда важно найти золотую середину. Слишком высокую крышу ветер может попросту завалить, а плоскую — сорвать

Самый оптимальный уклон кровли — от 30 до 40 градусов. В регионах с сильными порывами ветра — от 15 до 25 градусов.

При выборе уклона кровли в обязательном порядке стоит учитывать эти два серьезных фактора. Разобравшись в этом вопросе, дальнейшая работа по настилу будет значительно упрощена.

определить уклонопределить уклон

По ГОСТу и СНиПам, которые действуют на территории Российской Федерации, следует измерять угол кровли только в градусах. Во всех официальных данных или документах используется только градусное измерение. Однако рабочим и строителям «на местности» проще ориентироваться в процентах. Ниже приведена таблица соотношения градусной меры и процентной — для более удобного использования и понимания.

Пользоваться таблицей достаточно просто: узнаем исходное значение и соотносим его с нужным показателем.

Для измерения существует очень удобный инструмент, называемый уклономером. Это рейка с рамкой, посередине ось и шкала деления, к которой прикреплен маятник. На горизонтальном уровне прибор показывает 0. А при использовании его вертикально, перпендикулярно коньку, уклономер показывает градус .

Помимо этого инструмента, широкое распространение получили также геодезические, капельные и электронные приборы для замера уклона. Рассчитать градус уклона также можно и математическим способом.

определить уклонопределить уклон

Чтобы рассчитать угол уклона, необходимо выяснить две величины: В — вертикальная высота (от конька до карниза), С — заложение (горизонталь от нижней точки ската до верхней). При делении первой величины на вторую получается А — угол уклона в градусах. Если вам нужен показатель угла кровли в процентах, обратитесь к таблице выше.

Какой кровельный материал выбрать

Кровельные покрытия различаются по структуре, прочности, ценовому диапазону. Все же наиболее важным критерием выбора материала является его структура. Чем шершавее поверхность, тем дольше осадки будут задерживаться на крыше.

определить уклонопределить уклон

Существуют несколько типов кровельного материала, который влияет на определение величины наклона.

  1. Кровля из рулонных битумных материалов используется при минимальном уклоне крыши от 0 до 3 °. Рулонная кровля достаточно проста в использовании и имеет несколько плюсов: гибкость, прочность, теплоизоляция.
  2. При уклоне крыши от 4 ° применяется фальцевая кровля, которая обладает повышенной степенью износостойкости и прочности. Это обусловлено тем, что данный материал состоит из полимеров.
  3. Шиферное покрытие принято использовать от 9 °.
  4. Различные виды черепицы (керамическая, битумная, металлическая и цементно-песчаная) применяются, если угол наклона превышает 11 °. Черепица, в частности металлическая, является одним из самых популярных видов кровли на сегодняшний день, так как ее применение возможно в различных климатических условиях.
  5. Свыше 39 ° обычно используется деревянная кровля, однако такой материал требует к себе постоянного внимания и должного ухода.

Для того чтобы ваша крыша была построена правильно и прослужила долгое время, не обязательно обращаться к услугам специалистов. Достаточно грамотно рассчитать угол наклона ската и подобрать подходящий материал.

Посмотрите видео и узнайте, какой должен быть у крыши

При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

  • самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
  • измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
  • используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

определить уклонопределить уклон

Калькулятор уклонов

Калькулятор уклонов поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.

Калькулятор способен рассчитать уклон крыши. уклон трубопровода. уклон лестницы. уклон дороги и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).

Порядок работы:1. Выбрать ту величину, которую Вам нужно рассчитать2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Нажать кнопку «Расчет»

Для справки:— уклон в градусах считается через тангенс угла: tgx = h / L— уклон в промилле считается по следующей формуле: x = 1000 * h / L— уклон в процентах считается по следующей формуле: x = 100 * h / L

Калькулятор уклонов создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.

Наклон крыши и его значение при строительстве домов

Проезжая мимо населенных пунктов, мы часто рассматриваем крыши домов и построек. Одни похожи на крутые склоны Эльбруса, другие — на покатые спуски дальневосточных сопок. Почему же перекрытия имеют такой разный наклон? Уклон кровли способствует быстрому удалению атмосферных осадков с территории сооружения и измеряется углом между плоскостью ската крыши и плоскостью горизонта. Чем больше величина угла ската, тем круче крыша, и наоборот, с его уменьшением крыша становится более покатистая или пологая, пока не перейдет в горизонтальную. Этот угол профессионалы архитектурного строительства измеряют градусами (º), процентами (%) или числовым соотношением. Если угол очень маленький, тогда используют измерение в промилле (сотых долях процента). Для справки: 1º — 1,7%; 1% — 34′ 20″.

определить уклонопределить уклон

Наклон любой крыши является очень важным элементом. Его величина вычисляется в зависимости от климата и применяемого кровельного материала.

Наклон плоскости любой части крыши является очень важным элементом при домостроении, и его величина выбирается в зависимости от климата и применяемого кровельного материала. Он влияет на ее надежность, герметичность, на возможность водоотвода, а значит, и на долговечность здания в целом. Для правильного выбора материала кровли, а также для расчета его расхода, высоты сооружения нужно знать, как посчитать уклон кровли.

Расчёт наклона для квартиры

Чтобы установить канализационную систему для мойки, умывальника и ванной, нужно выбирать трубы в диаметре 40—50 мм. На один метр должен быть уклон не больше и не меньше 2.5—3.5 см. Минимальным значением коэффициента уклона на метр есть 0.012, а нормативным является 0.02. Для унитаза необходимым наклоном есть 85—100 мм, а для общего стояка – 100 мм. Для расчёта коэффициента уклона используется формула:

V*√(H/d)>K,

где К – коэффициент для пластмассовых и стеклянных труб 0.5, а для других 0.6,

Н – коэффициент того, как быстро наполняется трубопровод,

V – скорость движения жидкости по линии,

D – внутренний диаметр трубы.

Чтобы правильно выставить уровень наклона трубы в квартире достаточно использовать обычную линейку.

определить уклонопределить уклон

Как рассчитать уровень наполняемости

Для пластиковых и чугунных труб обязательным является расчёт уровня наполняемости водой. Благодаря этому показателю, можно узнать, с какой скоростью должна двигаться вода, чтобы она не смогла засориться. И конечно же, от такого показателя зависит точное значение наклона на метр. Чтобы рассчитать скорость наполняемости необходимо уровень воды в трубе поделить на диаметр.

Минимальным показателем согласно СНИПА есть 0.3, а максимальный равен 1. Но, на практике эта наполняемость находится в диапазоне 0.3—0.6. Он и является оптимальным.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

определить уклонопределить уклон

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных трубНормальный уклонНаименьший допустимый
50 мм0,035 (3,5 см)0,025 (2,5 см)
100 мм0,02 (2 см)0,012 (1,2 см)
150 мм0,01 (1 см)0,07 (7 мм)
200 мм0,008 (0,8 см)0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

  • Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
  • Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Методы вычислений уклона в процентах

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

  • самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
  • измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
  • используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

определить уклонопределить уклон

Совет 3 Как вычислить уклон

Если вам надобно вычислить уклон ската крыши либо уклон дороги, ваши действия будут различными, правда тезис расчета идентичен. Выбирать формулу для расчета уклон а следует в зависимости от того, в каких единицах необходимо получить итог.

определить уклонопределить уклон

Инструкция

1. В первую очередь реально либо мысленно постройте прямоугольный треугольник, в котором одной из сторон будет опущенный на землю перпендикуляр. Дабы возвести такой треугольник на участке земли либо дороге, воспользуйтесь нивелиром. Определите высоту в 2-х точках измеряемого объекта над ярусом моря, а также расстояние между ними.

2. Если надобно обнаружить уклон небольшого объекта, расположенного на земле, возьмите ровную доску либо и, применяя уровнемер, расположите ее сурово горизонтально между двумя точками. В нижней точке под нее придется подложить подручные средства, скажем, кирпичи. Померяйте рулеткой длину доски и высоту кирпичей.

3. Дабы обнаружить уклон ската крыши, зайдите на чердак и от определенной точки ската опустите вниз нить с грузом, до самого пола. Измерьте длину нити и расстояние от опущенного груза до пересечения ската с полом чердака. Методы измерения могут быть самыми различными, вплотную до фотографирования объекта и измерения сторон на фотографии – ваша цель при этом узнать длину 2-х катетов в полученном прямоугольном треугольнике.

4. Если у вас есть довольно подробная карта физическая карта местности, посчитайте уклон с ее подмогой. Для этого подметьте крайние точки и посмотрите, какие обозначения высоты там подмечены, обнаружьте между ними разницу. Измерьте расстояния между точками и при помощи указанного масштаба посчитайте настоящее расстояние

Обратите внимание, все расстояние обязаны быть измерены в одних и тех же единицах, скажем, только в метрах либо только в сантиметрах

5. Поделите противолежащий катет (вертикальное расстояние) на прилежащий (расстояние между точками). Если вам необходимо получить уклон в процентах, умножьте полученное число на 100%. Дабы получить уклон в промилле, умножьте итог деления на 1000‰.

6. Если вам нужно получить уклон в градусах, воспользуйтесь тем, что полученный при делении катетов итог – тангенс угла наклона. Посчитайте его арктангенс при помощи инженерного калькулятора (механического либо онлайн). В итоге вы получите значение уклон а в градусах.

таблица и расчет опт. и мин. угла

Строительство крыши –важный заключительный этап строительства дома. Крыша защищает дом от агрессивного воздействия окружающей среды, придает постройке эстетичный вид.

Плоски крыши преобладают в многоэтажных домах, в частных домах и коттеджах – скатные. Угол наклона крыши – важный расчетный показатель.

Виды крыш и их зависимость от угла наклона

Существует несколько видов крыш, в зависимости от устройства кровли:

  • Односкатная крыша – наклонная плоскость, лежащая на стенах разной высоты.
  • Двухскатная крыша – состоит из двух скатов, является надежной и простой.
  • Вальмовая крыша – состоит из 4-х скатов со срезанными вершинами.
  • Шатровое перекрытие – несколько равнобедренных треугольников, соединенных между собой вершинами.

Если угол наклона кровли более 10°, то крыша считается скатной.

От чего зависит уклон кровли

  • от ветра
  • от кровельного покрытия
  • от архитектурных задумок
  • от атмосферных осадков (снега и дождя)

Уклон крыши – это угол наклона кровли относительно горизонта.

Показатель уклона позволяет:

  1. Подобрать кровельный материал
  2. Правильно рассчитать количество снегодержателей

Зная одну из величин по таблице можно найти остальные значения.

Минимальный уклон для кровельных материалов (покрытий)

Пример №1.

H = 2 м
I = 2,86 м

Рассчитаем угол кровли (i): 2/2,86 = 0,699. Это 35° по данным таблицы.

Угол наклона крыши: как рассчитать

Пример №2

Коэффициент уклона кровли 1,006. Найти: градус уклона кровли.

По таблице этому коэффициенту соответствует значение в 6° градусов.

Опубликовано в Информация

Уклон. Угловые градусы – перевод в % уклона. Длина на метр (единицу) подьема. Таблица 0-90°

Уклон. Угловые градусы – перевод в % уклона. Длина на метр (единицу) подьема – градиент индикатор. Таблица 0-90°

  • % уклон это 100 * Y/X (подъем / горизонтальная проекция длины)
Угловые градусы Длина на единицу подьёма % уклона
Y X
0.1 1 573.0 0.17
0.2 1 286.5 0.35
0.3 1 191.0 0.52
0.4 1 143.2 0.70
0.5 1 114.6 0.87
0.57 1 100 1
0.6 1 95.49 1.05
0.7 1 81.85 1.22
0.8 1 71.62 1.40
0.9 1 63.66 1.57
1 1 57.29 1.75
2 1 28.64 3.49
3 1 19.08 5.24
4 1 14.30 6.99
5 1 11.43 8.75
5.74 1 10 10
6 1 9.514 10.5
7 1 8.144 12.3
8 1 7.115 14.1
9 1 6.314 15.8
10 1 5.671 17.6
11 1 5.145 19.4
12 1 4.705 21.3
13 1 4.331 23.1
14 1 4.011 24.9
15 1 3.732 26.8
16 1 3.487 28.7
17 1 3.271 30.6
18 1 3.078 32.5
19 1 2.904 34.4
20 1 2.747 36.4
21 1 2.605 38.4
22 1 2.475 40.4
23 1 2.356 42.4
24 1 2.246 44.5
25 1 2.145 46.6
26 1 2.050 48.8
27 1 1.963 51.0
28 1 1.881 53.2
29 1 1.804 55.4
30 1 1.732 57.7
31 1 1.664 60.1
32 1 1.600 62.5
33 1 1.540 64.9
34 1 1.483 67.5
35 1 1.428 70.0
36 1 1.376 72.7
37 1 1.327 75.4
38 1 1.280 78.1
39 1 1.235 81.0
40 1 1.192 83.9
41 1 1.150 86.9
42 1 1.111 90.0
43 1 1.072 93.3
44 1 1.036 96.6
45 1 1.000 100.0
46 1 0.9657 103.6
47 1 0.9325 107.2
48 1 0.9004 111.1
49 1 0.8693 115.0
50 1 0.8391 119.2
51 1 0.8098 123.5
52 1 0.7813 128.0
53 1 0.7536 132.7
54 1 0.7265 137.6
55 1 0.7002 142.8
56 1 0.6745 148.3
57 1 0.6494 154.0
58 1 0.6249 160.0
59 1 0.6009 166.4
60 1 0.5774 173.2
61 1 0.5543 180.4
62 1

градусов, градиент и преобразователь уклона

Slope - degree gradient grade

Наклон или градиент линии описывает направление и крутизну линии. Наклон может быть выражен в углах, уклонах или ступенях.

Наклон, выраженный как Угол

S угол = tan -1 (y / x) (1)

где

S угол = угол (рад, градусы (°))

x = горизонтальный участок (м, фут..)

y = вертикальный подъем (м, футы …)

Пример – уклон как угол

Наклон как угол для отметки 1 м на расстоянии 2 м можно вычислить как

S угол = тангаж -1 ((1 м) / (2 м))

= 26,6 °

Наклон, выраженный как уклон

S уклон (%) = (100%) y / x (2)

где

S уклон (%) = уклон (%)

Пример – уклон как уклон

Уклон как уклон для отметки 1 м на расстоянии 2 м можно рассчитать как

S уклон (%) = (1 м) / (2 м)

= 50 (%)

Наклон и Уклон кровли

Уклон кровли – это уклон, создаваемый стропилами.Вы можете найти уклон крыши в виде x: 12, например 4/12 или 9/12.

Уклон кровли в форме x: 12 может быть выражен в ступенях как

S, уклон (%) = (100%) x / 12 (3)

Пример – Изображение крыши 4/12 для степени

S уклон (%) = (100%) 4/12

= 33,3%

Уклон крыши на форме x: 12 может быть выражен в углах как

S угол = tan -1 (x / 12) (3b)

Пример – пик крыши 4/12 как угол

S угол = tan -1 (4/12)

= 18.4 °

Калькулятор наклона или уклона

Расчет угловых градусов, уклона и длины уклона.

y – вертикальный подъем (м, футы, дюймы ….)

x – горизонтальный проход (м, футы, дюймы ….)

(включить всплывающее окно)

Диаграмма наклона или уклона

Используйте эту диаграмму для оценки наклона или уклона. Измерьте горизонтальный пробег и вертикальный подъем и проведите линии на диаграмме, чтобы оценить наклон.

Inclination slope degrees chart

Уклоны в зависимости от уклонов и% уклонов

9064 301804 61 67
Наклон
Угол
(градусы)
Градиент Уклон
(%)
X
0,1 1 573,0 0,17
0,2 1 286,5 0.35
0,3 1 191,0 0,52
0,4 1 143,2 0,70
0,5 1 100 1
0,6 1 95,49 1,05
0,7 1 81.85 1,22
0,8 1 71,62 1,40
0,9 1 63,66 1,57
2 1 28,64 3,49
3 1 19,08 5,24
4 1 14.30 6,99
5 1 11,43 8,75
5,74 1 10 10
7 1 8,144 12,3
8 1 7,115 14,1
9 1 6.314 15,8
10 1 5,671 17,6
11 1 5,145 19,4
13 1 4,331 23,1
14 1 4,011 24,9
15 1 3.732 26,8
16 1 3,487 28,7
17 1 3,271 30,6
3,0 19 1 2,904 34,4
20 1 2,747 36,4
21 1 2.605 38,4
22 1 2,475 40,4
23 1 2,356 42,4
25 1 2,145 46,6
26 1 2,050 48,8
27 1 1.963 51,0
28 1 1,881 53,2
29 1 1,804 55,4
31 1 1,664 60,1
32 1 1,600 62,5
33 1 1.540 64,9
34 1 1,483 67,5
35 1 1,428 70,0
37 1 1,327 75,4
38 1 1,280 78,1
39 1 1.235 81,0
40 1 1,192 83,9
41 1 1,150 86,9
43 1 1,072 93,3
44 1 1,036 96,6
45 1 1.000 100,0
46 1 0,9657 103,6
47 1 0,9325 107,2
49 1 0,8693 115,0
50 1 0,8391 119,2
51 1 0.8098 123,5
52 1 0,7813 128,0
53 1 0,7536 132,7
55 1 0,7002 142,8
56 1 0,6745 148,3
57 1 0.6494 154,0
58 1 0,6249 160,0
59 1 0,6009 166,4
1 0,5543 180,4
62 1 0,5317 188,1
63 1 0.5095 196,3
64 1 0,4877 205,0
65 1 0,4663 214,5 1 0,4245 235,6
68 1 0,4040 247,5
69 1 0.3839 260,5
70 1 0,3640 274,7
71 1 0,3443 290,4 73 1 0,3057 327,1
74 1 0,2867 348,7
75 1 0.2679 373,2
76 1 0,2493 401,1
77 1 0,2309 433,1 79 1 0,1944 514,5
80 1 0,1763 567,1
81 1 0.1584 631,4
82 1 0,1405 711,5
83 1 0,1228 814,4 85 1 0,08749 1143
86 1 0,06993 1430
87 1 0.05241 1908
88 1 0,03492 2864
89 1 0,01746 5729
  • 1% уклон = 0,57 градуса = 1 см на 100 см = 1 дюйм на 100 дюймов = 0,125 дюйма на фут

Вертикальный подъем, горизонтальный ход и длина наклона

Slope - degree gradient grade - table

.

Расчет уклона и общего уклона в архитектуре

Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши обозначаются градиентами, а поперечные уклоны тротуаров обычно указываются в градусах. Полезно понять, как рассчитать каждый метод.

Есть три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.

Расчет градиента уклона

Calculating Slope Gradient

Градиенты уклона записываются как Y: X, где Y – это единичная величина подъема, а X – это пробег. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, наклон будет 3:36 или 1:12. Это читается как «наклон один из двенадцати».

Расчет процента уклона

Calculating Slope Percentage

Процент уклона рассчитывается так же, как и уклон.Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, подъем 3 дюйма, разделенный на 36 дюймов = 0,083 x 100 = уклон 8,3%.

Расчет уклона в градусах

Calculating Slope in Degrees

Самый сложный способ вычисления наклона – в градусах, и для этого требуется немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсу подъема, деленная на длину пробега, даст угол.

Таблица общих наклонов в архитектуре

В таблице ниже показаны некоторые распространенные уклоны. Для полов с уклоном 1:20 поручни не требуются, но все, что круче 1:20, считается пандусом и требует поручней. Пандусы с уклоном 1:12 – это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%. Однако мы видели некоторые юрисдикции, которые допускают максимальный поперечный уклон 1:50.

Градусы Градиент Процент
0,6 ° 1: 95,49 1,0%
1 ° 1: 57.29 1,7%
1,15 ° 1: 50 2%
1,19 ° 1: 48 2,08%
2,86 ° 1: 20 5%
4.76 ° 1: 12 8,3%
7,13 ° 1: 8 12,5%
10 ° 1: 5,67 17,6%
14,04 ° 1: 4 25%
15 ° 1: 3,73 26,8%
26,57 ° 1: 2 50%
30 ° 1: 1,73 57.7%
45 ° 1: 1 100%
56,31 ° 1: 0,67 150%
60 ° 1: 0,6 173,2%
63,43 ° 1: 0,5 200%
78,69 ° 1: 0,2 500%
89,43 ° 1: 0,1 1000%
90 ° 1: 0 инф.

Скаты крыши

Наклоны крыши идентифицируются с помощью метода градиента, описанного выше, где высота подъема варьируется, но обычно высота подъема составляет 12. На некоторых очень крутых крышах вы можете увидеть, что уклон перевернут, так что подъем изменяется, но подъем сохраняется как 12.

Кровля с малым уклоном

Кровли с низким уклоном имеют уклон 3:12 или меньше. У них должна быть мембранная кровельная система для обеспечения водонепроницаемости.

Градиент крыши Градусов Процент
1/4: 12 1.19 ° 2,08%
1/2: 12 2,39 ° 4,17%
1: 12 4,76 ° 8,3%
2: 12 9,46 ° 16,67%
3: 12 14,04 ° 25%

Крутые крыши

Все, что выше 3:12, считается крутой крышей и может быть покрыто металлическими панелями, черепицей или черепицей – эти крыши проливают воду и не считаются водонепроницаемыми.

Градиент крыши Градусов Процент
4: 12 18,43 ° 33,33%
5: 12 22,62 ° 41,67%
6: 12 26,57 ° 50%
7: 12 30,26 ° 58,33%
8: 12 33,69 ° 66,67%
9: 12 36.87 ° 75%
10: 12 39,81 ° 83,33%
11: 12 42,51 ° 91,67%
12: 12 45 ° 100%
.

Калькулятор уклона

По определению, наклон или уклон линии описывает ее крутизну, уклон или уклон.

Где

м – уклон
θ – угол наклона

Если известны 2 точки


Если известны 1 точка и наклон

Уклон, иногда называемый в математике градиентом, – это число, которое измеряет крутизну и направление линии или отрезка линии, соединяющей две точки, и обычно обозначается м .Как правило, крутизна линии измеряется абсолютной величиной ее уклона, м . Чем больше значение, тем круче линия. Учитывая м , можно определить направление линии, которую описывает м , на основе ее знака и значения:

  • Линия увеличивается и идет вверх слева направо, когда m> 0
  • Линия убывает и идет вниз слева направо, когда m <0
  • Линия имеет постоянный наклон и является горизонтальной при m = 0
  • Вертикальная линия имеет неопределенный наклон, так как это приведет к дроби со знаменателем 0.См. Приведенное ниже уравнение.

Уклон – это, по сути, изменение высоты при изменении расстояния по горизонтали, и его часто называют «подъем через пробег». Он применяется в градиентах в географии, а также в гражданском строительстве, например, в строительстве дорог. В случае дороги «подъем» – это изменение высоты, в то время как «пробег» – это разница в расстоянии между двумя фиксированными точками, если расстояние для измерения недостаточно велико, чтобы учитывать кривизну земли. как фактор.Наклон математически представлен как:

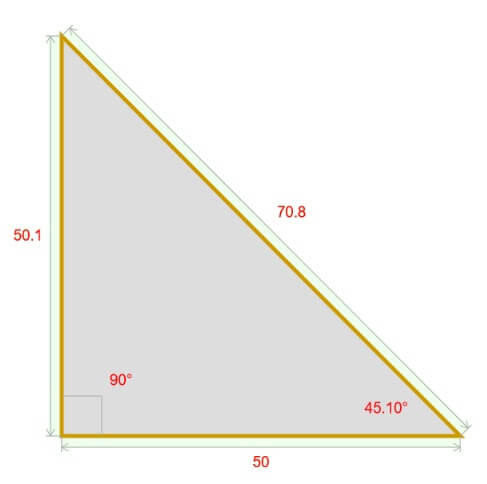

В приведенном выше уравнении y 2 – y 1 = Δy или вертикальное изменение, а x 2 – x 1 = Δx или горизонтальное изменение, как показано на представленном графике. Также видно, что Δx и Δy – это отрезки прямых, которые образуют прямоугольный треугольник с гипотенузой d , причем d – это расстояние между точками (x 1 , y 1 ) и (x 2 , y 2 ) .Поскольку Δx и Δy образуют прямоугольный треугольник, можно вычислить d , используя теорему Пифагора. Обратитесь к калькулятору треугольника для получения более подробной информации о теореме Пифагора, а также о том, как рассчитать угол наклона θ , указанный в калькуляторе выше. Кратко:

d = √ (x 2 – x 1 ) 2 + (y 2 – y 1 ) 2

Вышеупомянутое уравнение является теоремой Пифагора в своем корне, где гипотенуза d уже была решена, а две другие стороны треугольника определяются вычитанием двух значений x и y , заданных двумя точками. .Учитывая две точки, можно найти θ , используя следующее уравнение:

m = загар (θ)

По точкам (3,4) и (6,8) найдите наклон прямой, расстояние между двумя точками и угол наклона:

d = √ (6-3) 2 + (8-4) 2 = 5

Хотя это выходит за рамки данного калькулятора, помимо его основного линейного использования, концепция наклона важна в дифференциальном исчислении. Для нелинейных функций скорость изменения кривой меняется, и производная функции в данной точке – это скорость изменения функции, представленная наклоном линии, касательной к кривой в этой точке.

.

Уклон (градиент) прямой

Наклон (также называемый градиентом) прямой линии показывает, насколько крута прямая линия.

Рассчитать

Для расчета уклона:

Разделите изменение высоты на изменение горизонтального расстояния

Наклон = Изменение Y Изменение X

Поиграйте (перетащите точки):

Примеры:

Наклон этой прямой = 3 3 = 1

Таким образом, наклон равен 1

Наклон этой прямой = 4 2 = 2

Линия круче, а значит, и уклон больше.

Наклон этой прямой = 3 5 = 0,6

Линия менее крутая, поэтому уклон меньше.

Положительный или отрицательный?

Двигаясь слева направо, велосипедист должен пройти P на выезде P Угол наклона:

При измерении линии:

  • Если начать слева и пройти через вправо, то
    положителен (а слева – отрицательно).
  • Вверх положительный , а вниз отрицательный

Наклон = −4 2 = −2

Эта линия идет на вниз на по мере вашего движения, поэтому угол наклона у нее отрицательный.

Прямо через

Наклон = 0 5 = 0

Прямая (горизонтальная) линия имеет нулевой наклон.

Прямо вверх и вниз

Наклон = 3 0 = undefined

Последний вариант немного сложнее… вы не можете делить на ноль,
, поэтому наклон прямой вверх и вниз (вертикальной) линии равен «undefined».

Взлетай и беги

Иногда горизонтальное изменение называется “бегом”, а вертикальное изменение – “подъемом” или “падением”:

Это просто разные слова, никакие вычисления не меняются.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
