Установка вытяжных заклёпок | Советы по созданию надёжного соединения.

Как выбрать заклёпки

Не смотря на то, что технология вытяжных заклёпок сильно упростила создание заклёпочного соединения, существуют определённые моменты, на которые следует обратить внимание, ведь при неправильной установке даже самые качественные заклёпки не смогут обеспечить надежного соединения материалов.

О чём следует подумать на подготовительном этапе:

– Конфигурация заклёпочного соединения

Прежде чем купить заклёпки, определите какие значения усилия на срез и на растяжение необходимы для отдельно взятого заклёпочного соединения проектируемого узла. Именно эти характеристики определяют прочность всего заклёпочного соединения и именно от них надо отталкиваться в расчёте интервала между заклёпками, в выборе материала и диаметра заклёпок. После этого воспользуйтесь каталогом производителя для определения ключевых характеристик заклёпок, которые лучше других подойдут для вашего проекта.

– Толщина пакета заклёпочного соединения.

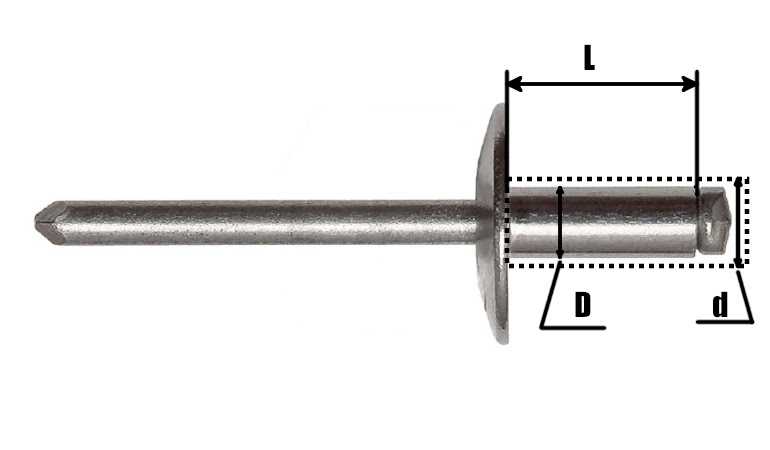

У вытяжных заклёпок есть ещё одна важная характеристика – толщина пакета. Эта величина показывает диапазон (минимальную и максимальную толщину соединяемых материалов), в пределах которого заклёпка определённой длины обеспечит надёжное соединение. Для того, чтобы подобрать заклёпки для вашего проекта обязательно измерьте общую толщину соединяемых материалов. Не ориентируйтесь в своём выборе на длину заклёпки! У различных поставщиков характеристики заклёпок могут отличаться и при равной длине могут иметь различный рабочий диапазон. Выяснив толщину соединяемых материалов, вы без труда подберёте заклёпку подходящего размера в каталоге производителя – важно, чтобы значение общей толщины соединяемых материалов находилось в пределах диапазона, указанного в графе “толщина пакета”. Помните, недостаточная длина заклёпки не позволит сформировать полноценную обратную головку, а чрезмерная длина приведёт к её излишней деформации – оба варианта недопустимы, так как не гарантируют надежного соединения деталей.

– Выбор материала вытяжной заклёпки

Немалое влияние на прочность заклёпочного соединения оказывает правильный выбор материала, причём, значение имеет не только материал заклёпки, но и материалы соединяемых поверхностей. В данном случае можно руководствоваться простым правилом – материал заклёпки по своим физическим и механическим свойствам должен быть максимально приближен к свойствам материалов соединяемых поверхностей. Использование разнородных материалов может привести к быстрому износу заклёпочного соединения вследствие усталости материалов или гальванической коррозии. Больше информации о том, как правильно подобрать материал заклёпки, читайте в статье: Как правильно подобрать материал вытяжной заклёпки.

– Размер и тип отверстия под заклёпку

Размер отверстия под заклёпку оказывает большое влияние на качество всего соединения. Слишком маленькое отверстие усложнит монтаж заклёпок и, возможно, станет причиной некачественного заклёпочного соединения. Слишком большое отверстие ослабит характеристики заклёпок на срез и на разрыв. Как правило, при создании такого соединения заклёпка будет деформироваться не на обратной поверхности соединяемых материалов, а непосредственно внутри соединения, что приведёт к вздутию и расслоению соединяемых материалов. Для получения наилучшего результата рекомендуем вам уточнить диаметр отверстия под вашу заклёпку в каталоге производителя. В случае необходимости получения гладкой поверхности соединения, воспользуйтесь заклёпкой с потайной головкой. Для этого отверстие необходимо обработать зенковкой под потайную головку заклёпки. Заклёпка устанавливается заподлицо с поверхностью соединяемых материалов, образуя в месте соединения ровную поверхность. Перед установкой заклёпки хорошо прочистите отверстия – стружка и заусенцы вокруг и внутри отверстия недопустимы.

– Доступ к месту установки заклёпки.

Работая над проектом, не забудьте о том, что для установки заклёпки вам необходимо обеспечить доступ для заклёпочного инструмента.

При планировании мест установки заклёпок, необходимо избегать углов, узких каналов и других мест, затрудняющих доступ клепальному инструменту. Если подобных ситуаций избежать невозможно, на помощь придут специальные инструменты для установки вытяжных заклёпок в труднодоступных местах. Кроме того, практически у каждого серьёзного производителя заклёпочной техники, существует специальная оснастка для таких случаев. Как правило, эта оснастка совместима со стандартным инструментом и её можно приобрести отдельно.

Теперь, когда подготовительная часть работ завершена и мы определились с выбором заклёпки, рассмотрим несколько ситуаций, которые могут возникнуть во время установки заклёпки.

	1. Соединение деталей разной толщины.  В случае необходимости крепления тонкой детали к более толстой постарайтесь производить установку заклёпок со стороны более тонкого материала, так чтобы обратная головка формировалась со стороны более толстой, а следовательно и более прочной детали. Если такой возможности нет подложите шайбу соответствующего диаметра со стороны более тонкого материала – это защитит поверхность от деформации и позволит создать более прочное соединение.
	2. Соединение мягкого и твёрдого материалов. В случае крепления детали из мягкого материала к более твёрдой поверхности, лучше всего воспользоваться вытяжной заклёпкой с увеличенным буртиком, причём обратная головка должна формироваться со стороны более твёрдого материала. Если такой возможности нет, подложите шайбу соответствующего диаметра со стороны мягкого материала – это позволит создать более надёжное соединение. Кроме того, для соединения мягких материалов существуют распорные и лепестковые заклёпки.
	3. Соединение хрупких деталей и деталей из пластика. Для соединения хрупких деталей лучшего всего подойдут пластиковые, распорные и лепестковые заклёпки. В случаях, когда соединяемые детали из пластика обладают достаточной прочностью, вполне допустимо использование стандартных вытяжных заклёпок.
	4. Головка заклёпки. Форма головки заклёпки подбирается в зависимости от требований, предъявляемым к поверхности соединения. Если выступ на лицевой поверхности соединения недопустим, необходимо использовать заклёпку с потайной головкой – этот тип заклёпок устанавливается заподлицо и обеспечивает гладкую поверхность в месте соединения. Также существуют особые заклёпки для получения потайной головки с обеих сторон соединения.
	5. Герметичное соединение. Для создания пыле- и водонепроницаемого соединения применяются вытяжные заклёпки закрытого типа или, как их еще называют “глухие” вытяжные заклёпки. Такой вид заклёпок полностью “запечатывает” отверстие, препятствуя попаданию пыли, влаги и испарений внутрь соединения.
	6. Крепкое соединение. Поскольку для установки заклёпки необходимо приложить достаточно большое усилие, нельзя назвать соединение A на изображении удовлетворительным. Соединения B и C – более подходящий способ решения той же задачи. Для создания более крепкого соединения используйте высокопрочные или усиленные заклёпки.
	7. Доступ для инструмента. При выполнении соединений в труднодоступных местах, убедитесь в том, что вокруг места установки заклёпки есть зазор, необходимый для полноценной работы за клепочника. Если подобраться к месту установки не удаётся, попробуйте установить заклёпку с обратной стороны. Кроме того, производители заклёпочной техники предлагают множество дополнительной оснастки для установки заклёпок в труднодоступных местах.
	8. Расстояние от края. Для получения оптимального с точки зрения прочности заклёпочного соединения следует помнить, что расстояние от оси заклёпки до края соединяемого материала не должно быть меньше двух диаметров заклёпки. В узлах, где прочность соединения не имеет большого значения, расстояние до края материала может быть меньше.
	9. Осевой зазор с обратной стороны рабочей поверхности. Осевой зазор – это расстояние от буртика заклёпки до головки её стержня за вычетом толщины соединяемых материалов. При проектировании соединения, необходимо закладывать осевой зазор, необходимый для правильного формирования обратной головки.
	10. Работа с мягкими и рыхлыми материалами. Поскольку мягкие материалы имеют свойство сжиматься, они, как правило, не могут обеспечить необходимую для установки резьбового соединения жесткость. В данном случае в качестве дополнительной поддержки рекомендуется использовать специальные втулки для установки вытяжных заклёпок.
	11. Работа с профилем. В силу своей особенности, а именно возможности односторонней установки, вытяжные заклёпки часто используются для соединения различного рода профиля. Работая с профилем, постарайтесь рассчитать соединение таким образом, чтобы обратная головка заклёпки формировалась на ближайшей к соединяемому материалу стороне профиля, не захватывая дополнительных секций.
	12. Комплексные соединения. При помощи вытяжных заклёпок возможно создание комплексных соединений – соединений, включающих в себя более двух деталей. Здесь важно, чтобы до момента установки заклёпки детали были надёжно закреплены для правильной конфигурации соединения.
	13. Работа с трубками. При соединении трубки с пластиной, наилучший результат будет достигнут, если с одной стороны трубка будет иметь плоскую поверхность, как показано на эскизе C. В случае, если трубка полностью круглая, соединение также будет надёжным, хотя и чуть менее прочным (эскиз B). При этом старайтесь избегать соединений, в которых заклепка будет проходить сквозь обе стенки трубки (эскиз A) – подобные соединения наименее надёжны.

Данный материал соответствует запросам: Заклёпка вытяжная, Купить заклёпки, Заклёпочное соединение, Вид заклёпок, Подбор заклёпки, Стандартными вытяжными заклёпками, Головка заклёпки, Заклёпка с потайной головкой, Выбор заклёпки, Монтаж заклёпок, Отверстие под заклёпку, Характеристики заклёпок, Диаметр заклёпок, Установка заклёпок, Как выбрать заклёпки, Тип заклёпок, Заклёпка глухая.

Установка вытяжных заклёпок | Монтаж в труднодоступных местах

Установка вытяжных заклёпок в труднодоступных местах

Вытяжные или тяговые заклёпки – это уникальная технология, которая сама по себе является отличным решением для соединения деталей в труднодоступных местах, потому что для её установки требуется доступ только с одной стороны рабочей поверхности. В отечественном стандарте ГОСТ 14558-2005 такой вид крепежных изделий называется “слепыми заклёпками” из-за возможности их установки в “слепые” отверстия. Установка резьбового соединения в условиях отсутствия доступа к обратной стороне рабочей поверхности проблематична, а расклёпывание цельнометаллических, полупустотелых и пустотелых заклёпок и вовсе невозможно. В таких случаях вытяжные заклёпки просто незаменимы. Однако даже заклёпочные соединения на базе тяговых заклёпок имеют свои ограничения. В основном эти ограничения связаны с габаритными размерами установочного инструмента и его клепальной головки. Рассмотрим некоторые ситуации и способы и их решения.

Установка вытяжных заклёпок в узких и ограниченных пространствах

Привычные нам заклёпочные инструменты не всегда подойдут для выполнения особых задач по установке заклёпок. Например, в ситуации, когда требуется установить заклепку в небольшой нише, узком или ограниченном пространстве, стандартным инструментом подобраться к месту установки не получится. Для выполнения такой работы хорошо подойдет кистевой заклёпочник. Рукояти этого ручного инструмента идут перпендикулярно оси установки заклёпки, поэтому им можно подобраться к месту установки заклёпки даже имея ограничение по высоте. Хороший пример – ручной заклёпочник FAR K1. Высота клепальной головки инструмента всего 59 мм – это один из самых компактных заклёпочников в классе.

У кистевых заклёпочников есть один существенный недостаток – для установки заклёпки оператору необходимо прикладывать значительные усилия. При этом заклёпка устанавливается в несколько приемов, а это не позволяет добиться высокого темпа в работе. Кроме того, отдача, которая образуется в момент отрыва стержня заклёпки оказывает крайне негативное воздействие на суставы пальцев рук. Для упрощения и ускорения процесса установки заклёпок в ограниченном пространстве можно использовать универсальный угловой адаптер на шуруповёрт, например, AIRPRO ARA-48С. Адаптер совместим со всеми видами дрелей и шуруповёртов и преобразует крутящий момент сверлильного инструмента в тяговое усилие. Оператор не тратит физических усилий, скорость работы растет и, как следствие, увеличивается производительность. Но и тут есть свои ограничения. Угловой адаптер AIRPRO ARA-48С рассчитан на установку только алюминиевых вытяжных заклёпок диаметром до Ø4.8 мм.

Для установки стальных вытяжных заклёпок и заклёпок из нержавеющей стали лучше использовать аккумуляторный заклёпочный инструмент GESIPA Accubird или GESIPA Powerbird с угловой головкой 90° Compact 725 0101 / 145 7252. Угловая головка вращается на 360° и позволяет использовать всю мощь аккумуляторного заклёпочного инструмента GESIPA в труднодоступном пространстве – при высоте всего 90 мм, угловая головка позволяет развивать усилие до 10 000 Н. Для новой версии инструментов с бесконтактным двигателем GESIPA Accubird Pro и Powerbird Pro также предусмотрена угловая головка 146 4882, с высотой 110 мм, головка позволяет устанавливать заклёпки в труднодоступных местах с усилием до 20 000 Н.

Еще один вариант инструмента для работы в ограниченном пространстве – пневмогидравлический заклёпочник с поворотной головой RIVIT RIV536. Клепальная головка этого инструмента двигается в двух плоскостях, что даёт оператору возможность осуществлять монтаж заклёпок практически в любой плоскости и под любым углом. Высота клепальной головки составляет всего 78 мм – это одна из самых маленьких головок в классе. При этом инструмент способен развивать усилие, необходимое для установки вытяжных заклёпок из любых материалов диаметром до Ø5.0 мм. Ознакомится с работой заклёпочника RIVIT RIV536 можно на канале АЙРИВЕТ на youtube.

При работе на серийном производстве, а также при работе с заклёпками большого диаметра нужен мощный, быстрый и надежный инструмент, такой как пневмогидравлические заклёпочники серии Taurus от GESIPA. Угловая головка GESIPA 90° 145 7920 / 758 0101 совместима с инструментами серии Taurus и позволяет использовать весь их потенциал для установки вытяжных заклёпок в труднодоступных рабочих зонах. Вместе с угловой головкой GESIPA 90° заклёпочники Taurus 1 – 4 развивают тяговое усилие до 20 000 Н, легко справляясь с установкой заклёпок из всех материалов диаметром до Ø6.4 мм. Высота угловой головки GESIPA 145 7920 / 758 0101 – 110 мм. Также доступна более компактная версия угловой головки GESIPA 90° Compact 145 7921 / 758 0102. Головка совместима с заклёпочниками Taurus 1 и Taurus 2, развивает усилие в 10 000Н и, при высоте всего 90 мм, позволяет устанавливать заклёпки из всех материалов диаметром до Ø5 мм. Обе головки свободно вращаются на 360° вокруг своей оси.

Установка вытяжных заклёпок в углу или близко к стенке

Еще одна задача, которую непросто решить при помощи стандартных инструментов – установка вытяжной заклёпки в углу конструкции или в непосредственной близости от стенки. Клепальные головки большинства пневмогидравлических и аккумуляторных заклёпочных инструментов имеют диаметр от 22 мм и больше, что не позволяет подобраться к месту установки заклёпки, если оно находится близко к стенке. Выступающие элементы корпуса заклёпочника ещё больше усложняют задачу. Для правильной установки заклёпки, в момент вытягивания стержня инструмент должен располагаться перпендикулярно рабочей поверхности. Пытаясь дотянуться до места установки и распологая инструмент под углом, вы рискуете получить ненадёжное и неаккуратное заклепочное соединение. Кроме того, работая в таком режиме, вы рискуете вывести инструмент из строя – при наклоне, развиваемое в момент установки заклёпки усилие, приходится лишь на один из зажимных кулачков, что приводит к его быстрому износу или даже поломке.

Для установки вытяжных заклёпок в углу конструкции существуют специальные инструменты с уменьшенными размерами клепальной головки. Хорошим примером служит пневмогидравлический заклёпочник POP PROSET 1600 MCS. Диаметр патрона, в котором находится зажимной механизм составляет всего Ø17.3 мм при длине 45 мм. Это означает, что инструмент способен устанавливать вытяжные заклёпки на расстоянии 9 мм от края на глубине 45 мм. Заклёпочник POP PROSET 1600 MCS рассчитан на работу с заклёпками из любых материалов диаметром до Ø4 мм.

Еще один вариант – это параллельная головка GESIPA 145 0885 / 756 1280, используемая с заклёпочниками серии GESIPA Taurus 1 – 4. Благодаря этой головке, ось установки заклёпок смещается относительно корпуса инструмента. Таким образом, корпус инструмента больше не является помехой и вы можете устанавливать заклёпки в углу или у стенки на расстоянии в 13 мм от края. Параллельная головка развивает тяговое усилие до 20 000 Н и позволяет устанавливать заклёпки из любых материалов диаметром до Ø6.4 мм. Аналогичная параллельная головка поставляется для работы с инструментами GESIPA Ph2 (артикул 145 6611 / 704 0016) и GESIPA Ph3 (артикул 145 6612 / 704 0024).

Установка вытяжных заклепок в паз, углубление или профиль

Бывают ситуации, когда необходимо установить вытяжную заклёпку в нише или углублении, например, при монтаже вентилируемого фасада. Задача состоит в том, чтобы пройти в узкий паз между плитами и “дотянуться” до места установки заклёпки в углублении. С подобными трудностями рабочие сталкиваются при монтаже профиля. Для выполнения подобных работ нужен заклёпочник с малым диаметром патрона зажимного механизма и достаточной, для того чтобы дотянуться до места установки заклёпки, длиной.

Из ручных заклёпочных инструментов для подобных задач хорошо подойдут инструменты BRALO BM-90:S2 и FASTY BM-92:SA3. Рычажный инструмент BRALO BM-90:S2 имеет клепальную головку диаметром Ø18 мм и позволяет работать на глубине до 45 мм. Клепальная головка заклёпочника FASTY BM-92:SA3 работает на глубине до 35 мм и имеет Ø18 мм в диаметре. Для работы с большим количеством заклёпок лучше использовать аккумуляторный заклёпочный инструмент, особенно на строительстве, где чаще всего используются стальные заклепки или заклепки из нержавеющей стали.

Для установки заклепок в узких пазах при помощи аккумуляторного инструмента GESIPA Accubird или Powerbird, компания Гесипа разработала удлинённые и супер-удлинённые насадки. Длина подобных насадок составляет от 9 до 28 мм, а диаметр от 6 до 10 мм (в зависимости от размера устанавливаемой заклёпки). Имея такие характеристики, удлинённые насадки позволяют устанавливать заклёпки даже в самых узких пазах на углублении до 28 мм. Однако, важно понимать, что удлинённые насадки можно использовать только со специальными вытяжными заклёпками с удлинённым отрывным стержнем. Стержень заклёпки должен быть длиннее стандартного на столько, на сколько насадка выносит вперед головку заклёпки, то есть ровно на величину длины насадки, иначе зажимной механизм просто не сможет захватить заклёпку.

К сожалению, вытяжные заклёпки с удлинённым стержнем практически не найти в наличии, если вы решили пойти этим путём, заложите дополнительное время на доставку заклёпок под заказ. Если же у вас нет возможности использовать специальные вытяжные заклёпки, существует несколько решений для установки стандартных заклёпок в узкие ниши и углубления. Пневмогидравлический заклёпочник POP PROSET 1600 MCS позволит устанавливать заклёпки диаметром до Ø4 мм на глубине до 45 мм в пазы от 18 мм. Для работы в подобных условиях есть решение от GESIPA – малый патрон для инструмента Taurus 1 145 7705 / 756 1120 и Taurus 2 145 7846 / 757 1077. Малый патрон имеет длину 100 мм и диаметр  Ø18 мм, что позволяет добраться до самых сложных и самых удаленных мест.

Для установки заклёпок больших диаметров, в том числе, из нержавеющей стали диаметром до Ø 6.4 мм компания GESIPA предлагает использовать уже известный нам инструмент GESIPA серии Taurus 1 – 4 с удлинительными головками. Удлинительные головки бывают двух видов: цельные и разъёмные. Цельные удлинительные головки поставляются с удлинением в 50, 100, 150 и 200 мм (в зависимости от модели инструмента, с которым они используются. Диаметр цельной удлинительной головки Ø22.5 мм. Разъёмные удлинительные головки длинной 100 мм позволяют нарастить длину передней части заклёпочника с шагом в 100 мм + длина стандартной головки 68 мм (для Taurus 1 и 2) и 83 мм (для Taurus 3 и Taurus 4). Диаметр разъёмной удлинительной головки в месте сочленения – Ø30 мм. Подобные удлинительные головки существуют и для аккумуляторных заклёпочников GESIPA Accubird и Powerbird.

Ещё одно решение, для установки заклёпок в ограниченном пространстве – это модифицированные модели аккумуляторных инструментов GESIPA Accubird D18 и GESIPA Powerbird D18. Модификации подвергается передняя часть инструмента – клепальная головка. У модифицированных инструментов она немного короче (51 вместо 57 мм), но гораздо тоньше (18 вместо 22.5 мм в диаметре). Уменьшение габаритов клепальной головки инструмента достигается путем замены нескольких штатных деталей. Данная модификация никак не отражается на гарантийной обслуживании инструмента, но значительно расширяет возможности полюбившихся многим заклёпочников GESIPA, позволяя использовать весь их потенциал для работы в самых труднодоступных местах.

Если у вас остались вопросы по выбору заклёпочного инструмента для вытяжных заклёпок, оставляйте комментарии под статьёй – мы постараемся дать развёрнутый ответ в ближайшее время.

Если вам нужна помощь в выборе инструмента для выполнения вашей технической задачи свяжитесь с нами – наши специалисты помогут вам определиться с выбором.

Если вы затрудняетесь с выбором тяговых заклёпок для выполнения своей задачи, рекомендуем вам ознакомиться с нашей статьёй “Виды вытяжных заклёпок и их назначение”.

---

Данный материал соответствует запросам: установка вытяжных заклёпок в паз, установка вытяжных заклёпок в нише, установка вытяжных заклёпок в углублении, установка вытяжных заклёпок в труднодоступных местах, установка вытяжных заклёпок, установка вытяжных заклёпок в ограниченном пространстве, установка вытяжных заклёпок, монтаж тяговых заклёпок в ограниченном пространстве, установка вытяжных заклёпок в угол, установка вятжынх заклёпок у стенки, инструмент для монтажа заклёпок близко к стенке, инструмент для монтажа заклёпок близко к стенке, монтаж тяговых заклёпок, монтаж тяговых заклёпок в прифиль, монтаж тяговых заклёпок в углублении, инструмент для монтажа тяговых заклёпок в ограниченном пространстве, инструмент для установки вытяжных заклёпок в ограниченном пространстве, заклёпочник с уменьшенным носиком, заклёпочник с малой клепальной головкой, заклёпочник с уменьшенной головкой, заклёпочник для труднодоступных мест, параллельная головка Gesipa, угловая головка Гесипа, удлинительная головка gesipa accubird, удлинительная головка gesipa taurus, ручной заклёпочник для труднодоступных мест, пневматический заклёпочник для труднодоступных мест, аккумуляторный заклёпочник для труднодоступных мест, угловая насадка заклёпочник на шуруповерт, угловой адаптер для заклёпок на дрель, угловая насадка для заклёпок

Как работают заклепки? – FastenerLab

17 июня 2021 г. | Инструменты

Вытяжные заклепки используются для соединения двух компонентов между собой путем вбивания крепежных элементов через предварительно просверленные отверстия на соприкасающихся поверхностях. Независимо от того, является ли установочный инструмент ручным, пневматическим или гидравлическим, ключевыми факторами успешной заклепки являются качество заклепки, просверленное отверстие и сила инструмента, устанавливающего заклепку.

Что такое вытяжная заклепка?

Глухие заклепки или глухие заклепки называются так потому, что имеется доступ только к лицевой стороне соединяемых деталей, а задняя или «глухая сторона» недоступна. Компания POP® изобрела и произвела первую глухую заклепку, которая произвела революцию в нестроительной отрасли, став первым крепежным элементом, используемым в глухих узлах.

Хотя POP® была первой изготовленной вытяжной заклепкой, сегодня существует много других производителей коммерческих вытяжных заклепок, включая Huck, Cherry и Avdel.

Распространенные типы глухих заклепок

Закрытый конец – водонепроницаемые, удержание штока

Открытый конец – большой фланец, широкое распределение нагрузки

Micro – очень маленький для микроэлектроники

Pull-Thru – малый зазор, монтаж заподлицо



Какие инструменты устанавливают заклепки?

Хотя ручные заклепки справляются со своей задачей, когда ключевыми факторами являются время, простота и точность, предпочтительным методом установки заклепок являются электроинструменты. Пневматические заклепочные инструменты или пневматические молотки довольно просты в использовании.

Вытяжная заклепка вбивается в предварительно просверленное отверстие, когда пользователь устанавливает крепеж на место – будь то на конце отвертки или в предварительно просверленном отверстии. После того, как заклепка окажется на месте, установщик нажимает на спусковой крючок, который под действием сжатого воздуха вставляет застежку на место. Конец заклепки сжимает и фиксирует застежку на месте.



Как устанавливаются глухие заклепки?

В зависимости от применения как пневматические, так и гидравлические инструменты для установки заклепок выполняют свою работу, вставляя заклепку на место с помощью сжатого воздуха. При нажатии на спусковой крючок гидравлическое давление в инструменте заставляет поршень и цангу начать втягиваться (рис. 2)

Когда это действие происходит в первый раз, губки не втягиваются, вместо этого они постоянно толкаются вперед под действием пружины губок. и последователь. По мере того, как цанга втягивается дальше, губки отодвигаются от кончика носика. Когда происходит это противоположное движение, угол конуса в цанге заставляет губки смыкаться с шиловидным хвостиком заклепки.

Как только губки прочно захватят шиловидный хвост (рис. 3), тянущее действие на шиловидный хвост втягивает головку шиловидного хвостовика в сердцевину тела заклепки, вызывая расширение тела заклепки.

По мере того, как это движение продолжается, шилохвостая голова достигает определенного сопротивления, которое больше, чем у бешеной головы. В этот момент формируется прочный, плотный сустав. Шилохвост отрывается, и заклепка устанавливается. (Рисунок 4) Закругленная головка на глухой стороне материала представляет собой заклепку.

Когда спусковой крючок отпущен, поршень, цанга, губки, пружина губок и толкатель губок возвращаются вперед под действием давления воздуха в их крайнее переднее положение. Челюсти все еще сжимают сломанный шилохвост, пока не коснутся задней части кончика носа. Затем их принудительно открывают и освобождают шилохвост. Затем пылесос (если есть) вытягивает сломанный шиловидный хвост из носовой части.



Применение для вытяжных заклепок

Аэрокосмическая промышленность

Электроника

Производство

Железнодорожная промышленность

Судоходство

Автомобильная промышленность

Строительство



Инструменты для установки заклепок

Gage Bilt производители гидравлических инструментов и гидравлических инструментов для установки заклепок. Как главный дистрибьютор, Advance имеет складские запасы и услуги, чтобы помочь нашим клиентам выбрать правильный инструмент для работы. У нас также есть носовые части Gage Bilt и другие компоненты, дополняющие линейку инструментов для вытяжных заклепок. 9Инструменты 0077 Gage Bilt представляют собой экономичное и эргономичное решение для установки глухих заклепок. Откройте для себя «Надежные инструменты для тяжелых работ» в Advance. Покупайте онлайн круглосуточно и без выходных или свяжитесь с отделом предварительных продаж для получения дополнительной информации и поддержки приложений.

Преимущества высокопрочных структурных заклепок

Вторник, 25 июня 2019 г.

Структурные глухие заклепки — это заклепки, специально разработанные со стопорным механизмом для удерживайте оправку на месте. Прежде чем мы поговорим о том, как именно структурная глухая заклепка работы, мы должны начать с того, как вообще работают вытяжные заклепки.

Как Работают ли стандартные глухие заклепки?

Вытяжные заклепки состоят из двух части: корпус и оправка. Тело заклепки – это часть заклепки, деформируется и остается в установке. Оправка – это часть заклепки который втягивается в заклепку и в основном удаляется. Стандартная глухая заклепка оправка имеет запроектированный дефект у основания оправки, что облегчает щелкнуть.

Чтобы установить глухую заклепку, сначала необходимо просверлить отверстие в двух материалах. Отверстие должно быть просто широким достаточно, чтобы тело заклепки вошло внутрь. После того, как вытяжная заклепка вставлена ​​в два материала, инструмент для установки заклепок используется для протягивания оправки через задней части тела, удерживая тело плотно прижатым к поверхность установки. Когда оправка втягивается в корпус, она деформирует задней части тела, заставляя его расширяться и плотно прижиматься к задней части поверхность установки. Как только крутящий момент достигает ослабленной точки оправка сломается, что приведет к полной установке заклепки.

Как Работают ли конструкционные глухие заклепки?

Конструкционные глухие заклепки работают немного иначе, чем обычные глухие заклепки. Конструкционная глухая заклепка имеет встроенный (внутренний) фиксирующий механизм, предназначенный для удержания стержня внутри тела заклепки после того, как открытая часть защелкнется. Это обычно называют блокировочной заклепкой. Обратите внимание, что на приведенной ниже диаграмме часть стержня слева от корпуса у конструкционной заклепки также намного больше, чем у стандартной глухой заклепки.

Стандартная глухая заклепкаСтруктурная глухая заклепка

Существует несколько причин, по которым конструкционные глухие заклепки удерживают оправку внутри корпуса после установки:

• Повышенная прочность на сдвиг
• Повышенная прочность на отрыв
• Повышенная устойчивость к вибрации

Преимущества 9002 высокопрочных конструкционных глухих заклепок

Во время установки оправка остается в плоскости сдвига крепежа, обеспечивая высокую прочность при сдвигающие нагрузки. Кроме того, внутренний замок обеспечивает надежную фиксацию оправки, что обеспечивает высокую прочность при нагрузках на отрыв.
