Шкаф НКУ – Низковольтное комплектное устройство от «МИГ Электро»

Поделиться:

01.07.2019

Предназначение шкафа НКУ

Низковольтное комплектное устройство – это устройство, которое предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ в сетях с глухо-заземленной или изолированной нейтралью.

Кроме защиты потребителей от токов короткого замыкания и перегрузок, Устройство обеспечивает автоматическое переключение потребителей на питание от дизель-генератора при пропадании напряжения на сетевом вводе, включающее в себя:

• Автоматический запуск резервной дизель-генераторной установки.
• Переключение потребителей после прогрева генератора, при стабилизации напряжения подаваемого генератором.
• Автоматический переход на питание от сети при восстановлении основного источника питания.

Фотографии НКУ, реализованного компанией «МИГ Электро»

При недостаточности мощности сетевого ввода питания, Устройство позволяет использовать оба источника питания (сеть и дизель-генератор) параллельно, обеспечивая контроль фазировки двух источников.

Область применения и размещение НКУ

Область применения: любой объект, где необходимо обеспечение электроэнергией ответственных потребителей.

Размещение НКУ: в помещение, либо в контейнере дизель-генераторной установки.

Используемое оборудование, схемы и чертежи НКУ

Данное изделие реализовано на оборудовании фирмы Eaton и Janitza.

Защитно-коммутационные приборы типа NZM и другие компоненты:

• Автоматический выключатель NZMN4-VE1250
• Выкатной автоматический выключатель NZMN3-AE630-AVE

• Втычной автоматический выключатель NZMB2-A200-SVE

• Втычной автоматический выключатель NZMB2-A160-SVE

• NZM4-XAVS – корзина 3p, для NZM4

• NZM3-XAVS – корзина 3p, для NZM4

• NZM2-XSVS – Цоколь 3p, для NZM2

• Моторный привод NZM4-XR208-240AC

• Независимый расцепитель NZM4-XA-230AC-MNS
• Лампа сигнальная M22-L-G
• Лампа сигнальная M22-LED230-G
• Трансформатор тока 4NC54342Ch31

• Разъединитель держатель предохранителей C10-SLS/32/3-L
• Предохранитель плавкий CH 10×38 400V 2A gG/gL

Металлическая оболочка:

• xEnergy

На входных цепях установлены приборы контроля и мониторинга электроэнергии производства фирмы Janitza серии UMG (Многофункциональное измерительное устройство UMG 96L). Данные приборы обеспечивают постоянный контроль всех основных показателей качества электроэнергии и осуществляют запись измеренных параметров, событий, происходящих в электрической сети и состояние оборудования.

Благодаря широкому набору интерфейсов встроенных в измерительные приборы серии UMG, Устройство легко интегрируется в систему АСТУЭ или систему диспетчеризации электропитания объекта.

Перечень и расположение основных элементов (pdf) в НКУ

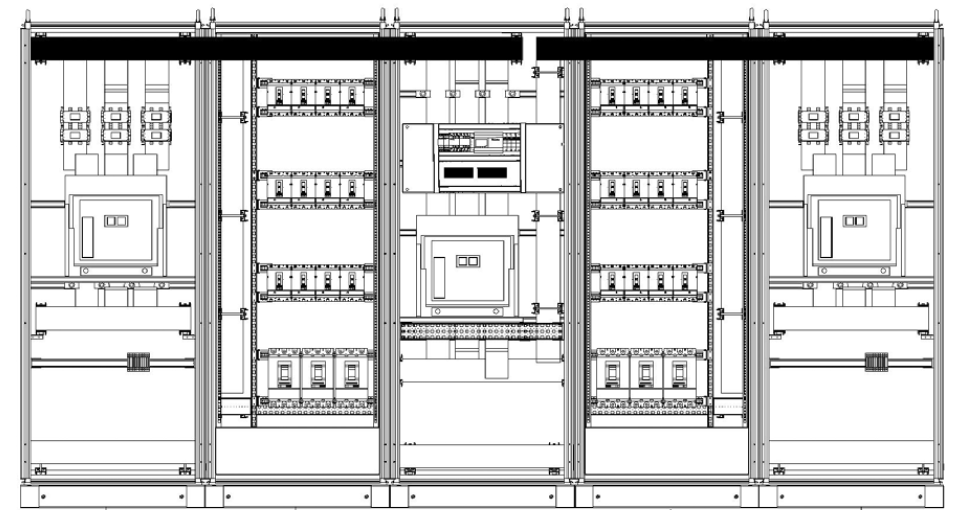

• Общий вид, габаритные размеры устройства

• Общий вид, пласторная система устройства

• Лицевая панель. ВП-1

• Лицевая панель. ВП-2

• Распределительная панель №1

Схемы (чертежи) НКУ

Компания «МИГ Электро» занимается разработкой и реализацией НКУ (низковольтных комплектных устройств). Стоимость разработки, изготовления и другую дополнительную информацию, вы можете уточнить у наших специалистов в Москве, Санкт-Петербурге, Екатеринбурге, Казани или Ростове-на-Дону.

Поделиться:

Просмотров 6547

НКУ (низковольтное комплектное устройство). Рынок Электротехники. Отраслевой портал

Товарное предложение было добавлено 15.05.2015 Фирма продавец – ООО “Завод электрощитового оборудования Элтэкс” Цена: по запросу Группа: Рубрики: Аппараты низкого напряжения Заказать товар на сайте поставщика: http://tmk-nku.ru/catalog/nku.html Фирма продавец – ООО “Завод электрощитового оборудования Элтэкс”

На вертикальный профиль, приваренный к боковым поперечинам, крепится монтажная панель, изготовленная из листа оцинкованного железа.

Монтажная панель является сборочной единицей НКУ, на которой устанавливаются комплекты аппаратуры, условно называемые блоками управления БУ5000 (серии 5000), количество и тип которых определяется по согласованию с заказчиком в соответствии с таблицами 1…4. В верхней части шкафа с лицевой стороны крепится табличка, на которой помимо маркировки НКУ указывается номер панели, обозначения блоков БУ и отходящих автоматов и наименование нагрузки, питаемой ими. Под маркировкой НКУ указывается техническая информация заказчика.

Изоляторы крепятся к поперечному профилю, приваренному в верхней части шкафа.

Приём электроэнергии осуществляется панелью ввода по двум отдельным вводам, взаимно резервируемых схемой АВР (Автоматический Ввод Резерва). Панель ввода имеет два конструктива: типа ПВ и типа ПВА.

Распределение электроэнергии осуществляется от двух отдельных секций шин. Секции шин могут располагаться по разным концам щита (однорядное расположение секций шин) и параллельно друг другу (двухрядное расположение секций шин). В случае однорядного расположения секций шин панель ввода со схемой АВР располагается в месте разрыва системы шин. В случае двухрядного расположения секций шин панель ввода со схемой АВР располагается в месте, определяемом заказчиком.

На панели каждого шкафа монтируется набор блоков управления БУ5000. Блоком БУ условно называется комплект аппаратуры, расположенный на ограниченном участке монтажной панели и предназначенный для подачи электроэнергии определенному потребителю (двигателю, механизму, источнику тепла или света и т.д.) и для управления и защиты их от аварийных режимов (табл.). Номинальное напряжение главной цепи 380В 50Гц, цепи управления 220В 50Гц. Блоки типа БУ5100 предназначены для нереверсивной нагрузки, блоки БУ5400 для реверсивной нагрузки. Блоки зажимов Х1-1, Х1-2, Х2-1 и т.д. предназначены для вывода цепей управления при дистанционном управлении блоками, причём блоки зажимов Х1-1, Х1-2 предназначены для цепей управления блоком 4, а Х2-1 – блоком 5. То есть для блоков БУ5400 устанавливается по 2 блока зажимов, а для блоков БУ5100 по 1 блоку зажимов. Подключение нагрузки осуществляется кабелем непосредственно к выводам теплового реле КК1. Кабель укладывается эксплуатирующей стороной в перфорированный короб 1 (его размеры 60х40).

Короб 6 размерами 25х40.

Что такое низковольтное электричество и как оно работает?

Домовладельцам нужно автоматизированное управление, интернет и освещение. Вот почему строители теперь должны устанавливать низковольтную электропроводку. В настоящее время различные электронные устройства стали популярными в большинстве домашних хозяйств. Это объясняет, почему большинство строителей и владельцев перешли на низковольтное питание. Другое дело использование низковольтного оборудования. Важно узнать больше о низковольтной электротехнике, чтобы получить наилучшие низковольтные электрические приложения. Читайте дальше, чтобы узнать все о низковольтном электричестве.

1. Виды напряжения

Разность потенциалов также называется электрическим напряжением или электрической силой. Две точки отличаются по напряжению, когда они разделены разностью потенциалов. Напряжение — это то, что заставляет электроны проходить через проводящую цепь. Важная работа, например, освещение, не может выполняться без напряжения. Напряжение классифицируется следующим образом.

Высокое напряжение

Высокое напряжение, сверхвысокое и сверхвысокое напряжение являются обычными явлениями при передаче электроэнергии на электростанциях. Электричество передается на этом уровне для повышения эффективности. Низкий ток в сочетании с передачей высокого напряжения позволяет использовать более тонкие и легкие кабели. Использование более тонких и легких кабелей может помочь снизить затраты на строительство опор и проводов.

Более высокое напряжение составляет от 115 000 до 230 000 вольт переменного тока. Сверхвысокое напряжение колеблется от 345 000 до 765 000 вольт переменного тока. Мощность переменного тока, передаваемая в Соединенных Штатах, превышает 450 000 вольт.

Высоковольтная передача осуществляется с помощью высококачественных выключателей и распределительных щитов. Кроме того, диспетчерская должна иметь резервную функцию выключателя. Диапазон сверхвысокого напряжения составляет от 765 000 вольт до 1,1 миллиона вольт переменного тока. Китай разрабатывает систему переменного тока на 1,1 млн вольт.

Среднее давление

Среднее напряжение питания используется в крупных отраслях промышленности и на заводах, где требуется большое количество энергии. Эти фабрики и крупные предприятия используют анализ электрических изменений для улучшения работы за счет увеличения напряжения и снижения силы тока. Промышленности и фабрики, использующие среднее напряжение, нуждаются в резервном питании. Большинство промышленных генераторов могут обеспечить переменный ток напряжением 13 800 вольт.

Низкое напряжение

Низковольтный источник питания равен или меньше 600 вольт переменного тока. Обычно используется на предприятиях, использующих автоматизацию. Для лучшего использования низкое напряжение делится на два типа: питание и управление.

2. Преимущества использования низковольтных электроприборов

Хотя высоковольтное электричество подходит для линий электропередач и заводов, которые потребляют слишком много электроэнергии, большинство электроприборов в наших домах и офисах работают от низковольтного оборудования. Использование низковольтного постоянного тока дает много чего. Например, использование низковольтного электрооборудования может снизить затраты и повысить безопасность. Низковольтный источник питания также повышает энергоэффективность. Большинство возобновляемых источников энергии, включая солнечную, гидроэнергию и энергию ветра, обеспечивают низкий постоянный ток.

Однако некоторые устройства используют комбинацию низкого и высокого напряжения для повышения производительности. Несмотря на это, баланс смещается в сторону низковольтных систем, особенно в освещении. Внедрение светоизлучающих диодов является хорошим примером такого перехода. Орбитальное и вогнутое освещение для акцентного освещения также является примером изменения баланса.

Низковольтные энергосистемы также становятся все более популярными, поскольку они выделяют меньше тепла, чем высоковольтные энергосистемы. Уменьшение тепла позволяет нам экономить энергию за счет снижения потребности в охлаждении.

Прокладка низковольтных проводов также требует меньше усилий, чем прокладка высоковольтных проводов. Любой квалифицированный электрик может установить низковольтную проводку. К счастью, установка низковольтной проводки намного безопаснее, чем установка высоковольтной проводки.

Низковольтное освещение также может экономить резервные батареи, поскольку они потребляют меньше энергии. Кроме того, некоторые светодиоды имеют аварийные резервные драйверы.

3. Применение низковольтных электроприборов

Низковольтные электроприборы стали обычным явлением в большинстве мест благодаря преимуществам, которые они обеспечивают. Ниже приведены некоторые области применения низковольтных электроприборов.

Выключатель

Автоматические выключатели также называются автоматическими выключателями и используются для неравномерного включения-выключения в низковольтных системах распределения электроэнергии. Автоматический выключатель может отключить линию повреждения в случае короткого замыкания, пониженного напряжения, перегрузки и т. д. Они делятся на:

• Для защиты используйте рамные автоматические выключатели.
• Автоматический выключатель с ограничением тока.
• Быстродействующий автоматический выключатель постоянного тока.
• Автоматический выключатель в пластиковом корпусе, используемый для управления цепями освещения, электродвигателя и цепи электрического обогрева.

Контроллер

Контроллер с ручным управлением и используется для управления сильноточным коммутационным оборудованием в главной цепи. Кулачковые контроллеры, плоские контроллеры и роликовые контроллеры являются широко используемыми типами контроллеров. Они непосредственно управляют пуском, остановкой, коммутацией и торможением двигателей подъемного оборудования. Кроме того, контроллер также может регулировать скорость. Кулачковый контроллер используется чаще, чем другие контроллеры, и имеет большую контактную емкость.

Подрядчик

Роль подрядчика заключается в управлении двигателем, сварочным аппаратом, батареей конденсаторов и электрическим обогревом. Подрядчик может автоматически переключаться с переменного тока на постоянный. Его обычно используют автоматизированные схемы управления. Эти два типа подрядчиков включают подрядчиков по обмену и подрядчиков DC.

Подрядчик переменного тока имеет контактную систему, электромагнитный механизм и устройство контроля дуги. Помимо корпусов и буферных пружин, они также включают в себя реактивные пружины, пружины контактного давления и передаточные механизмы.

Пускатель

В пускателе используются три группы низковольтных управляющих элементов, что позволяет двигателю работать на больших расстояниях. Электромагнитный пускатель является широко используемым типом пускателя. Они состоят из тепловых реле и подрядчиков.

Главный выключатель

Главный выключатель выдает команду включения-выключения в цепи управления, чтобы заставить цепь управления выполнить назначенную задачу. Кнопки, бесконтактные переключатели, главные контроллеры, переключатели хода, ножные переключатели, селекторные переключатели и переключатели общего назначения — все это широко используемые основные переключатели.

Резистор

Резисторы используются во всем электрооборудовании для регулировки низкого напряжения и сильного тока в линии постоянного тока. Они также используются для запуска, торможения и регулировки скорости двигателей.

Конденсатор

Первоначально названный конденсатором, конденсатор представляет собой пассивный двойной термоэлектрический элемент, который накапливает энергию в виде электрического заряда. Все конденсаторы имеют две электродные пластины, разделенные изолятором.

4. Как безопасно пользоваться низковольтным оборудованием

Ток низкого напряжения может вызвать поражение электрическим током, что может привести к травме или смерти. Симптомы низковольтного разряда включают ожоги, онемение, потерю сознания, судороги, боль в животе, боль в груди и затрудненное дыхание. Вот как безопасно использовать низковольтное оборудование:

• Оцените все риски, связанные с задачей.
• Понять систему.
• Свести к минимуму воздействие.
• Найдите открытый заряженный металл и накройте его.
• Уменьшить энергию.
• Помните, при выполнении задания одной рукой держите лицо и корпус сбоку.

Вам необходимо качественное низковольтное электрооборудование? Свяжитесь с ведущими поставщиками электроэнергии в вашем регионе, чтобы получить сертифицированное и лицензированное низковольтное оборудование.

5 Промышленные изделия с питанием от источника питания низкого напряжения

Системы низкого напряжения относятся к оборудованию, которое потребляет до 50 вольт (В), чаще всего 48 В, 24 В и 12 В, и требует отдельного провода сеть от штатной электропроводки.

Современные коммерческие и промышленные здания имеют сложные, структурированные кабельные системы и сети, разработанные для интеграции и контроля всех жизненно важных процессов, чтобы удовлетворить потребности современного высокотехнологичного и инновационного бизнеса.

Наблюдение, внутренняя связь, звуковые системы, HVAC и другие низковольтные приложения — это лишь некоторые из приложений с низковольтными системами.

Другие низковольтные приложения в коммерческих условиях включают кабели передачи данных, оптоволокно, контроль доступа, наблюдение, вызов медсестры, внутреннюю связь, звуковую маскировку, звуковую систему и проводку управления.

Медные провода малого сечения подключены к низковольтным выключателям, которые включают и выключают реле и контролируют работу освещения, электрических розеток и другого 120-вольтового оборудования.



Не путайте эту систему электропроводки с другими низковольтными электрическими системами, в которых переключатели, элементы управления и сами электрические устройства работают на низком напряжении (обычно 24 В переменного тока).

Даже в низковольтных системах электроснабжения низковольтная электроэнергия почти всегда обеспечивается источником сетевого напряжения 120 В переменного тока или 220 В переменного тока, которое впоследствии преобразуется в требуемый более низкий уровень напряжения. Электросчетчик здания и главный электрический щит являются отправными точками для этого источника питания.

Кроме того, в то время как низковольтные проводные выключатели и реле могут использоваться для включения и выключения освещения зданий, розеток и других устройств с сетевым напряжением, для работы этих ламп, розеток и других устройств может потребоваться сетевое напряжение.

Коммутационное оборудование, такое как внутреннее освещение или электродвигатели, будет питаться от сети переменного тока напряжением 120 В или, в некоторых странах, напряжением 220 В переменного тока.

Коммерческие низковольтные системы

Коммерческие или промышленные низковольтные системы охватывают широкий спектр категорий, и мы рассмотрим некоторые из них ниже:

Противопожарные системы и системы пожаротушения

Соответствующие требованиям противопожарные системы необходимы для спасения жизней и имущества на вашем предприятии. Низковольтные противопожарные системы, такие как пожарная сигнализация и системы пожаротушения, являются критически важными компонентами ваших общих усилий по обеспечению пожарной безопасности.

Низковольтная система пожарной сигнализации гарантирует, что все в помещении знают, как спастись во время пожара. Сеть может включать в себя как простые системы для одного здания, так и более сложную сеть пожарной сигнализации в нескольких местах.

Это автоматизированное оборудование для пожаротушения обнаруживает наличие возгорания и тушит его с помощью сухих химикатов, влажных химикатов, жидкости, газа или пены вместо воды. Если у вас есть опасные продукты или хрупкое оборудование, вам может понадобиться система пожаротушения.

Низковольтные системы безопасности

Для предотвращения краж и вандализма, а также для обеспечения безопасности ваших сотрудников безопасность здания имеет важное значение. Система безопасности низкого напряжения будет включать в себя систему видеонаблюдения, систему обнаружения вторжений и систему контроля доступа.

Камеры наблюдения, цифровые записывающие устройства и мониторы составляют замкнутую телевизионную систему, которая держит вас в курсе того, что происходит в вашем учреждении и вокруг него. Для обеспечения оптимальной безопасности вы можете удаленно просматривать живые и записанные кадры с правильным сетевым подключением.

Вы можете защитить свой объект от вторжений с помощью системы обнаружения вторжений, которая обычно состоит из сети датчиков движения, дверных и оконных контактов, аварийных выключателей и других устройств. Когда эти датчики активированы, полиция автоматически свяжется с вами, если у вас есть службы мониторинга.

С помощью низковольтной системы контроля доступа вы можете отслеживать перемещения ваших сотрудников по вашему объекту. Доступ к некоторым частям вашего бизнеса, гостиницы, больницы, жилого комплекса или другого объекта ограничен с помощью считывателей карт, биометрических сканеров и других методов.

Низковольтные системы связи

Системы пейджинговой связи и внутренней связи, системы массового оповещения, системы вызова медсестер и беспроводные часы — это некоторые из низковольтных звуковых и коммуникационных устройств, обеспечивающих доставку важных сообщений нужным людям.

Доставка сообщений лично через ваш офис неэффективна, особенно если вы работаете в большом учреждении. Система пейджинга и внутренней связи с вызывными станциями и громкоговорителями может помочь повысить эффективность вашей компании.

То же самое и в медицинских учреждениях. Передача сообщений может означать разницу между жизнью и смертью. Важно установить низковольтные системы вызова медсестер, которые включают в себя устройства определения местоположения в реальном времени, пейджеры, беспроводные телефоны и базы данных EMR. Все это поможет гарантировать, что ваши сотрудники получат всю информацию и сообщения быстро и эффективно.

Другим типом низковольтной системы связи является система массового оповещения, которая позволяет быстро доставлять инструкции людям в определенном месте. Когда происходит чрезвычайная ситуация, каждая секунда на счету. Вам понадобятся соответствующие сетевые системы для отправки сообщений на большие расстояния или совершения звонков людям за пределами офиса.

Синхронизированные часы гарантируют, что все в вашей компании работают вместе. Рутинная синхронизация ваших часов упрощается благодаря интеграции беспроводных часов, которые автоматизированы и легко регулируются из центрального места.

Сетевые системы низкого напряжения

Для правильной работы всех упомянутых выше систем требуется эффективная сеть низкого напряжения. У вас есть несколько подключений или сетевых систем на выбор. Во-первых, у вас есть структурированная кабельная система, а во-вторых, беспроводная связь.

Для различных мультимедийных приложений выберите медную, оптоволоконную или коаксиальную структурированную кабельную систему. С их помощью можно связать аудиокомпоненты вашего бизнеса, подключить камеры видеонаблюдения к дисплеям и записывающему оборудованию, а также обеспечить питание вашей системы контроля доступа. Если вам требуется гарантированное покрытие и надежность, проводная инфраструктура — отличный вариант.

Низковольтное роботизированное освещение

Освещение с автоматическими или механическими возможностями, превышающими возможности стандартного стационарного освещения, называется интеллектуальным или роботизированным освещением. Хотя самые мощные интеллектуальные источники света могут создавать чрезвычайно сложные эффекты, дизайнер по свету, программист системы управления или оператор освещения, а не сам прибор, имеют полный контроль. Из-за этого интеллектуальное освещение (ILS) также известно как автоматическое освещение, движущиеся огни, движущиеся головы или просто двигатели.

Роботизированное освещение довольно распространено в операционных. Они устанавливаются, чтобы дать хирургам более четкий обзор во время операции. Эти светильники разработаны со светодиодными светильниками, которые позволяют пользователю контролировать направление и интенсивность света, проецируемого на операционный стол.

Когда дело доходит до роботизированного освещения, вы можете воспользоваться нашей беспроводной светодиодной лампой COB промышленного класса. Он небольшой по размеру, но большой по освещенности. Это идеальный выбор, когда вам нужно что-то сверхпрочное и надежное. Он на 100% небьющийся и водонепроницаемый.
