Вес проволоки 3 мм: Таблица расчет веса 1 погонного метра проволоки согласно ГОСТ 3282-74

alexxlab | 13.10.2018 | 0 | Разное

Содержание

Таблица расчет веса 1 погонного метра проволоки согласно ГОСТ 3282-74

Главная
/
Вес погонного метра проволоки

1	2	2,5	3	4	5	6
Вес одного погонного метра проволоки , кг
0,006123	0,024492	0,038268	0,055107	0,097968	0,153075	0,220478
900	146980	36745	23520	16330	9119	5880	4080
925	151070	37780	24170	16780	9440	6040	4190
950	155452	38790	24820	17240	9700	6210	4310
975	159240	38810	25480	17700	9950	6370	4420
1000	151320	40830	26130	18140	10210	6530	4510
1025	167400	41850	26780	18600	10460	6690	4650
1050	171480	42870	27440	19050	10720	6860	4760
1075	175560	43890	28090	19500	10970	7020	4870
1100	179560	44910	28740	19960	11230	7190	4990
1125	183730	45930	29400	20410	11480	7350	5100
1150	187820	46950	30050	20870	11740	7510	5220
1175	191900	47970	30700	21320	11990	7670	5330
1200	195980	48990	31360	21780	12450	7840	5440

ПРОВОЛОКА ОЦИНКОВАННАЯ (ГОСТ – 3282-74)

2	2,5	3	4	5
Вес одного погонного метра проволоки , кг
0,024492	0,038268	0,055107	0,097968	0,153075
90	3675	2350	1635	920	588
100	4080	2650	1815	1020	653
110	4490	2875	1995	1120	718
120	4490	3135	2175	1225	784
130	5310	3395	2360	1325	849
140	5715	3660	2540	1430	914
150	6125	3920	2720	1530	980
160	6530	4180	2900	1635	1045
170	6940	4440	3085	1735	1110
180	7350	4700	3265	1835	1175
190	7760	4965	3445	1940	1241
200	8165	5225	3630	2040	1396

Вес 1 п.

м проволоки, вес бухты, количество метров, проволоки, в бухте

Может быть Вас заинтересуют другие наши предложения?

Вес 1 п.м проволоки, вес бухты, количество метров в бухте

ПРОВОЛОКА СТАЛЬНАЯ ИЗ НИЗКОУГЛЕРОДИСТОЙ СТАЛИ ОК (ГОСТ – 3282-74)

Вес бухты проволоки, кг	Диаметр проволоки, мм
	1	2	2,5	3	4	5	6
	Вес одного погонного метра проволоки, кг
	0,006123	0,024492	0,038268	0,055107	0,097968	0,153075	0,220478
900	146980	36745	23520	16330	9119	5880	4080
925	151070	37780	24170	16780	9440	6040	4190
950	155452	38790	24820	17240	9700	6210	4310
975	159240	38810	25480	17700	9950	6370	4420
1000	151320	40830	26130	18140	10210	6530	4510
1025	167400	41850	26780	18600	10460	6690	4650
1050	171480	42870	27440	19050	10720	6860	4760
1075	175560	43890	28090	19500	10970	7020	4870
1100	179560	44910	28740	19960	11230	7190	4990
1125	183730	45930	29400	20410	11480	7350	5100
1150	187820	46950	30050	20870	11740	7510	5220
1175	191900	47970	30700	21320	11990	7670	5330
1200	195980	48990	31360	21780	12450	7840	5440

ПРОВОЛОКА ОЦИНКОВАННАЯ (ГОСТ – 3282-74)

Вес бухты проволоки, кг	Диаметр проволоки, мм
	2	2,5	3	4	5
	Вес одного погонного метра проволоки, кг
	0,024492	0,038268	0,055107	0,097968	0,153075
90	3675	2350	1635	920	588
100	4080	2650	1815	1020	653
110	4490	2875	1995	1120	718
120	4490	3135	2175	1225	784
130	5310	3395	2360	1325	849
140	5715	3660	2540	1430	914
150	6125	3920	2720	1530	980
160	6530	4180	2900	1635	1045
170	6940	4440	3085	1735	1110
180	7350	4700	3265	1835	1175
190	7760	4965	3445	1940	1241
200	8165	5225	3630	2040	1396

Удельный вес проволоки стальной ГОСТ 3282-74.

Масса катанки в бухтах

Проволока является универсальным материалам, применяемым в очень разнообразных сферах. Из неё делают кабели, из неё изготавливают сетки. Из колючей проволоки организуют защиту разнообразных ограждений. По своей сути, провод является металлическим шнуром. Изготавливается она на специальных заводах из различных металлов. Кроме того, значение толщины изготавливаемой проволоки варьируется в больших пределах. Зная толщину проволоки, легко вычислить значение её веса в зависимости от требуемой длины и наоборот. Расчёт провести довольно просто, применив калькулятор.

Проволока стальная ГОСТ 3282-74 изготавливается термически обработанная (т/о) и термически необработанная (т/н) нормальной и повышенной точности, различных размеров и технических характеристик. Проволока металлическая ГОСТ 3282-74 низкоуглеродистая общего назначения применяется для изготовления металлической сетки, строительных гвоздей, для увязки пакетов труб, досок и других пакетируемых материалов при транспортировании, погрузке и хранении, а также для устройства ограждений и других целей. Проволочный прокат изготавливается заводами по техническим условиям и поставляется в мотках и бухтах весом до 1,0 т с оцинкованным покрытием и без.

Катанка из углеродистой стали обыкновенного качества по ДСТУ 2770-94 (ГОСТ 30136-95) служит сырьем для изготовления проволоки . Проволочный прокат изготавливается термически необработанным, без покрытия, оцинкованным, в холодном состоянии, нормальной точности.

Катанка 5мм, 5,5мм, 6мм, 6,3мм, 6,5мм, 8мм и других размеров по толщине, всегда считалась и всегда будет считаться одним из основных изделий в металлопрокатной промышленности, так как ценится в строительстве как сама по себе, так и в качестве основы для изготовления арматуры, скоб, гвоздей и прочего. Вряд ли можно сказать, что большинство из современных строек обходятся без катанки, которую могут использовать в качестве тонкой арматуры для укрепления любых конструкций. Технические характеристики холоднокатаной катанки и горячекатаной применяют для производства кабелей и гвоздей, из нее делают и сварочную проволоку, расширяя, таким образом, её использование как в железнобетонном строительстве (арматура, сварная проволока), используется катанка оцинкованная для молниезащиты и заземления, черная катанка для возведении деревянных конструкций (гвозди, различные скобы для скрепления деревянных деталей).

Сколько кг проволоки в метре?

Расчет массы 1 м проволоки выполняют по формуле:

m = S * g * 1

m – масса 1 м проволоки, кг;
S – площадь поперечного сечения, мм2; S=3.14*d*d/4, где d – наружный диаметр;
g – удельный вес металла.

Если необходимо узнать теоретическую массу, например, алюминиевой или медной проволоки, нужно всего лишь подставить в данную формулу вместо плотности стали плотность цветного металла.

Вес погонного метра катанки. Сколько метров в тонне

Катанка может иметь различные профили сечения, например: квадратный или шестигранный. Но чаще всего используют катанку круглого профиля.

Производство катанки осуществляется с помощью горячей прокатки стальной заготовки, нужного сорта стали, через валки, которые выполняют обжим и придают привычную форму профиля. Затем её подвергают охлаждению. Охлаждение может осуществляться методом одностадийного и двустадийного ускоренного охлаждения. Также возможно охлаждение естественным путем на воздухе.

Катанка в бухтах применяется для производства проволоки различного назначения и не только. Катанка является отличным материалом для изготовления шпилек, болтов, скоб, гвоздей. В строительстве она применяется в изготовлении закладных изделий и сеток. Часто используется материалом для увязки и перетяжки различной тяжести грузов. Из-за этого к катанке предъявляются особые требования к качеству производимого материала. На её поверхности не должно быть дефектов в виде заусенец. Диаметр катанки должен соответствовать стандарту ГОСТ.

Таблица веса 1 метра катанки при заданной толщине диаметра с указанием количества метров в одной тонне катанки для перевода.

Диаметр катанки, мм	Вес 1 метра	Метров в тонне
5	0.154	6493
5.5	0.186	5376
6	0. 222	4504
6.3	0.245	4081
6.5	0.26	3846
8	0.395	2531
9	0.499	2004

Самым главным достоинством катанки является ее стоимость за килограмм или за метр прутка. Цена этого материала не высока, поэтому она и пользуется таким большим спросом в различных сферах деятельности.

Для увязки применяется оцинкованная и не оцинкованная отожженная проволока, поэтому в обиходе мягкую отожженную проволоку называют “вязальная”. Для расчета веса вязальной проволоки по длине и диаметру 0.3, 0.4, 0.5, 0.6, 0.8, 1, 1.2, 1.6, 2, 2.2, 2.5, 2.8, 3, 3.5, 4, 4.5, 5, 6 мм используют таблицу диаметра и расхода проволоки для вязки арматуры.

Проволока вязальная (термообоработаная) низкоулеродистая — это вид сортового проката, представляющий собой изделие, раскатанное до различных размеров диаметра. Вязальный провод широко используется в различных сферах деятельности для изготовления канатов, металлических тросов, пружин; связывания строительной арматуры и т.д. Спрос на данный строительный материал обуславливается низкой стоимостью, хорошей пластичностью (благодаря низкому содержанию углерода и термической обработке), механической прочностью при малом расходе.

Диаметр вязальной проволоки, используемой для вязки арматуры, имеет огромное значение и зависит от диаметра самой арматуры. Как правило, для вязки применяют проволоку диаметром 1,2 мм – 1,4 мм. Арматуру толщиной 8-12 мм очень удобно вязать более тонкой низкоуглеродистой проволокой 1,2 мм, а для более толстой арматуры проще будет применить толстую проволоку, хотя конкретных ограничений здесь нет. Если Вы будете использовать вязальную проволоку диаметром менее 1,2 мм, то скорее всего Вы не сможете ее нормально затянуть, более тонкая проволочка будет лопаться, если она не качественная. Низкоуглеродистой проволокой толще 1,6 мм вязать арматуру очень неудобно, да и затянуть ее так, чтобы узел был прочным, скорее всего, не получится.

Расход проволоки для арматуры определяется исходя из того, что размер одного вязального проволочного элемента (для вязки узла) – 0,3 – 0,5 м, в зависимости от диаметра арматуры, который, как правило, определяется опытным путем. Так вот, берем количество узлов, умножаем на 0,5 м, получаем необходимый метраж проволоки для вязки арматуры.

Проволока стальная низкоуглеродистая ГОСТ 3282-74 изготовляется из низкоуглеродистой стали (ст.08КП или1КП) с диаметром от 0,10 до 10 мм. Весь сортамент классифицируется по способу обработки (термообработанная, оцинкованная), химическому составу, механическим свойствам, виду обжига (светлый или черный обжиг, без окалины), форме. Чтобы определить сколько весит 1 метр проволоки смотрите таблицу расчета расхода.

Таблица. Теоретическая масса проволоки ГОСТ 3282-74
Номинальный Диаметр проволоки, мм	Масса 1000 м, кг	Номинальный диаметр d, мм	Масса 1000 м, кг
0,8	3,9458	3	55,488
1	6,1654	3,2	63,133
1,1	7,4601	3,5	75,526
1,2	8,8781	3,6	79,903
1,3	10,419	4	98,646
1,4	12,084	4,5	124,85
1,6	15,783	5	154,13
1,8	19,976	5,5	186,50
2	24,662	5,6	193,35
2,2	29,840	6	221,95
2,5	38,534	6,3	244,70
2,8	48,337	7	302,10

В таблице масс приведены теоретические данные веса, позволяющие узнать сколько килограмм проволоки в метре, а также узнать сколько весит бухта. Например, знаю длину проволки в бухте, а также сколько весит метр проволоки, можно посчитать сколько килограмм провоки в бухте. В связи с тем, что по ГОСТам допускаются небольшие отклонения (+ или -) по диаметру проволоки, то и вес 1 п.м. тоже может незначительно меняться.

Расчетная таблица теорвеса поможет рассчитать сколько метров в бухте вязальной проволоки. Массу бухты разделить на удельный вес погонного метра и получим количество метров в бухте. Для быстрого расчета метража полученные значения сведены в таблицу ниже.

Сколько метров в бухте проволоки. Расчет длины по весу

Вес бухты, кг	Диаметр проволоки , мм
	1	2	2,5	3	4	5	6
	Вес одного погонного метра проволоки , кг
	0,00612	0,02449	0,03827	0,05511	0,09797	0,15307	0,22048
900	146980	36745	23520	16330	9119	5880	4080
925	151070	37780	24170	16780	9440	6040	4190
950	155452	38790	24820	17240	9700	6210	4310
975	159240	38810	25480	17700	9950	6370	4420
1000	151320	40830	26130	18140	10210	6530	4510
1025	167400	41850	26780	18600	10460	6690	4650
1050	171480	42870	27440	19050	10720	6860	4760
1075	175560	43890	28090	19500	10970	7020	4870
1100	179560	44910	28740	19960	11230	7190	4990
1125	183730	45930	29400	20410	11480	7350	5100
1150	187820	46950	30050	20870	11740	7510	5220
1175	191900	47970	30700	21320	11990	7670	5330
1200	195980	48990	31360	21780	12450	7840	5440

ПРОВОЛОКА ОЦИНКОВАННАЯ (ГОСТ – 3282-74)

Оцинкованная проволока обрабатывается методом горячего цинкования, что позволяет получить качественное покрытие, которое стойко препятствует коррозии. Оцинкованную стальную проволоку применяют для формирования контура заземления, используют для подвешивания электрических кабелей, линий связи, виноградников. Из оцинкованной катанки производят проволочные сетки, дужки ведер и т.д.
Вид обработки оцинкованной проволоки в бухтах: термически необработанная и термически обработанная (вязальная, отожженная). Чтобы определить сколько метров в кг проволоки воспользуйтесь таблицей “Длина проволоки в зависимости от веса бухты и диаметра дрота”.

Масса бухты, кг	Наружный диаметр, мм
	2	2,5	3	4	5
	Вес погонного метра, кг
	0,02449	0,03827	0,05511	0,09797	0,15308
90	3675	2350	1635	920	588
100	4080	2650	1815	1020	653
110	4490	2875	1995	1120	718
120	4490	3135	2175	1225	784
130	5310	3395	2360	1325	849
140	5715	3660	2540	1430	914
150	6125	3920	2720	1530	980
160	6530	4180	2900	1635	1045
170	6940	4440	3085	1735	1110
180	7350	4700	3265	1835	1175
190	7760	4965	3445	1940	1241
200	8165	5225	3630	2040	1396

Обращаем Ваше внимание на то, что согласно ГОСТов, практически любая стальная проволока изготавливается с “минусовым” допуском. То есть фактический диаметр, и, соответственно фактическая масса, будут немного меньше, чем номинальные значения.

Вес проволоки оцинкованной – вес метра, расчет веса, таблица веса.

0.6	тонны метры оцинк. ?	&varr; Цены
0.7	тонны метры оцинк. ?	&varr; Цены
0.8	тонны метры оцинк. ?	&varr; Цены
0.9	тонны метры оцинк. ?	&varr; Цены
1	тонны метры оцинк. ?	&varr; Цены
1.1	тонны метры оцинк. ?	&varr; Цены
1.2	тонны метры оцинк. ?	&varr; Цены
1.3	тонны метры оцинк. ?	&varr; Цены
1.4	тонны метры оцинк. ?	&varr; Цены
1.45	тонны метры оцинк. ?	&varr; Цены
1.5	тонны метры оцинк. ?	&varr; Цены
1.55	тонны метры оцинк. ?	&varr; Цены
1.6	тонны метры оцинк. ?	&varr; Цены
1.7	тонны метры оцинк. ?	&varr; Цены
1.8	тонны метры оцинк. ?	&varr; Цены
1.9	тонны метры оцинк. ?	&varr; Цены
2	тонны метры оцинк. ?	&varr; Цены
2.1	тонны метры оцинк. ?	&varr; Цены
2.2	тонны метры оцинк. ?	&varr; Цены
2.3	тонны метры оцинк. ?	&varr; Цены
2.4	тонны метры оцинк. ?	&varr; Цены
2.5	тонны метры оцинк. ?	&varr; Цены
2.6	тонны метры оцинк. ?	&varr; Цены
2.7	тонны метры оцинк. ?	&varr; Цены
2.8	тонны метры оцинк. ?	&varr; Цены
2.9	тонны метры оцинк. ?	&varr; Цены
3	тонны метры оцинк. ?	&varr; Цены
3.1	тонны метры оцинк. ?	&varr; Цены
3.2	тонны метры оцинк. ?	&varr; Цены
3.3	тонны метры оцинк. ?	&varr; Цены
3.4	тонны метры оцинк. ?	&varr; Цены
3.5	тонны метры оцинк. ?	&varr; Цены
3.6	тонны метры оцинк. ?	&varr; Цены
3.7	тонны метры оцинк. ?	&varr; Цены
3.8	тонны метры оцинк. ?	&varr; Цены
3.9	тонны метры оцинк. ?	&varr; Цены
4	тонны метры оцинк. ?	&varr; Цены
4.2	тонны метры оцинк. ?	&varr; Цены
4.4	тонны метры оцинк. ?	&varr; Цены
4.5	тонны метры оцинк. ?	&varr; Цены
4.7	тонны метры оцинк. ?	&varr; Цены
4.8	тонны метры оцинк. ?	&varr; Цены
4.9	тонны метры оцинк. ?	&varr; Цены
5	тонны метры оцинк. ?	&varr; Цены
5.2	тонны метры оцинк. ?	&varr; Цены
5.5	тонны метры оцинк. ?	&varr; Цены
5.8	тонны метры оцинк. ?	&varr; Цены
6	тонны метры оцинк. ?	&varr; Цены
6.1	тонны метры оцинк. ?	&varr; Цены
7	тонны метры оцинк. ?	&varr; Цены
8	тонны метры оцинк. ?	&varr; Цены
9	тонны метры оцинк. ?	&varr; Цены
9.8	тонны метры оцинк. ?	&varr; Цены
9.9	тонны метры оцинк. ?	&varr; Цены

Вес 1 м стальной проволоки. Размер и вес мотков проволоки по ГОСТ 3282-74

Размер и вес мотков проволоки по ГОСТ 3282-74

В прайс-листах всех производителей проволоки цены указываются за тонну или за килограмм. Но часто в заявках проволока измеряется в метрах. Чтобы перевести метры в килограммы, можно воспользоваться данной таблицей:

Таблица: теоретический вес 1 м стальной проволоки, размеры мотков по ГОСТ 3282:

Ø, мм	Вес мотка, кг	Внешний Ø мотка, мм	Внутренний Ø мотка, мм	Вес 1м/пог. кг, не оц	Вес 1м/пог. кг, оц	Вес бухты (масса), кг
0,5	15 — 20	350-400	150-200		0,0015
0,6	20 — 25	400	200		0,0021	15-20
0,7	25 — 30	400	150-200
0,8	30 — 70	350-500	150-200	0,004		22-30
0,9	80 — 100	350-500	200	0,005		23-30
1,0	80 — 130	500	250-450	0,006	0,0058	57-100
1,2	80 — 130	450-800	400-450	0,009	0,0094	50-120
1,25	120-160	750-800	400-450		0,0099	70-90
1,4	120-160	750-800	400-450	0,012	0,0125	150-180
1,6	120-180	750-800	400-450	0,015		100-170
1,8	120-180	800	400	0,019	0,0198	89-160
2,0	150-180	800	400	0,024	0,025	100-150
2,1	150-180	800	400	0,028
2,4	150-180	800	400		0,0312
2,5	150-180	800	400	0,039	0,405	100-150
2,8	150-180	800	400		0,0447
3,0	150-180	800	400	0,055	0,0572	130-180
3,25	150-180	800	400		0,0574
3,5	150-180	800	400	0,075	0,078
4,0	150-180	800	400	0,099	0,1029	150-200
4,5	150-180	800	400	0,135
5,0	150-180	800	400	0,148	0,1601	150-220
6,0	150-200	750-900	450-500	0,220	0,2308	160-250
8,0	900-1200	1000	500

Более подробную информацию вы можете узнать у наших менеджеров.

Вес проволоки всех диаметров – стальной, цветной и колючей + Видео

1 Какая масса проволоки представляет интерес?

Любая проволока поставляется в бухтах либо мотках. И кому-то нужно знать их вес. Скажем, если необходимо перевезти энное количество бухт с известным требуемым метражом. Ведь от общей их массы будет зависеть выбор вида и грузоподъемности транспортного средства для доставки проволоки к месту назначения. А для кого-то важно знать массу 1 м этого вида металлопродукции. Например, проектировщикам, чтобы учесть вес проволоки в общей массе конструируемых ими конструкций или изделий.

Любая проволока поставляется в бухтах либо мотках

А также тем самым перевозчикам этой металлопродукции, чтобы произвести перерасчет известного им количества отгружаемых метров в килограммы или тонны. Очевидно, что достаточно знать 2 из вышеупомянутых 3 характеристик проволоки, чтобы вычислить ту, которая неизвестна и нужна. Например, если есть данные о массе 1 м проволоки и общем метраже одной или всех бухт, то можно подсчитать их суммарный вес. А если известен последний параметр и общий метраж или масса 1 м, то можно вычислить вес 1 метра или суммарную длину соответственно.

Все эти расчеты укладываются в формулу: M = L * m, где

L – общая длина проволоки (например, в бухте или целой партии), м;
M – общая масса проволоки длиной L, кг;
m – масса 1 м, кг.

И если надо вычислить m, то m = M/L, а когда L, то L = M/m.

2 Вес 1 м любой проволоки – способы и нюансы определения

Чаще всего все-таки необходимо определить вес 1 м, так как производители, а потом и поставщики проволоки отгружают ее в метрах (указывая длину отдельных бухт или мотков и общий метраж) либо в килограммах и даже тоннах. В последнем случае, как правило, указывается общая масса всей поставляемой партии. И тогда в первом варианте поставки необходимо выяснить суммарный вес получаемой проволоки, а во втором – общую длину (партии или бухт и мотков после их взвешивания). А сделать это можно, используя приведенные выше формулы, только определив сначала массу 1 м.

Легче всего узнать вес проволоки взвешиванием

Самый точный и безотказный способ определить вес 1 м проволоки – взвесить ее отрезок такой длины. А самый простой, но далеко не всегда результативный – посмотреть в таблицах производимых типоразмеров (диаметров) соответствующего ГОСТа либо справочного пособия. И третий способ – рассчитать самостоятельно по замеренному диаметру. Данный вариант по точности уступает первому, но может оказаться предпочтительнее второго, а по быстроте выполнения он чаще всего превосходит эти оба, но только если речь идет об обычной проволоке (просто круглого сечения), а не колючей.

Указанные характеристики для перечисленных способов вытекают из нюансов, с которыми можно столкнуться, выбрав тот или иной путь определения массы 1 м проволоки. Что касается первого способа: взвесить не всегда представляется возможным либо это связано с определенными трудностями и требует много времени. Относительно второго надо отметить следующее. Далеко не всегда есть под рукой нужный ГОСТ, справочник или возможность найти их в интернете. А даже если и найден нужный документ, то не во всяком будет искомая информация – вес 1 м. Дело в том, что не во всех ГОСТах (не на все типы проволоки) эта характеристика указана.

И последний момент по второму способу – в стандартах и справочниках, если и приведена масса 1 м, то теоретическая. То есть рассчитанная по номинальному диаметру этого изделия и некоторой усредненной величине плотности металла, из которого оно изготовлено (для стальных изделий – 7850 кг/м³, медных – 8890 кг/м³, а алюминиевых – 2703 кг/м³). А фактическая толщина может отличаться от регламентируемой ГОСТом номинальной в пределах допусков, устанавливаемых этим же стандартом. И сплав, из которого проволока, может иметь плотность, отличающуюся от использованной при расчетах. А значит и фактическая масса 1 м будет отличаться от табличной.

Для реализации третьего (расчетного) способа достаточно просто знать или замерить диаметр проволоки. Ну, и, разумеется, надо знать, из какого металла она изготовлена (сталь, медь или алюминий). Затем, используя эти данные, можно прибегнуть к помощи калькулятора (в интернете) веса проволоки. Либо рассчитать массу 1 м самостоятельно по определенным формулам. Как это сделать, будет описано ниже. Нетрудно догадаться, что расчетный способ тоже не даст точного фактического веса. В этом плане у него те же изъяны, что и при определении данной характеристики по ГОСТам. То есть диаметр вдоль всей протяженности изделия “гуляет”, и плотность металла может отличаться от используемой при расчетах.

Зато благодаря такому недостатку расчетного способа можно смело при вычислениях не учитывать любые покрытия на проволоке (цинковые, полимерные, эмалевые). Ведь их толщина по сравнению с диаметром рассчитываемого изделия всегда будет ничтожно мала. И поэтому вышеуказанная погрешность “поглотит” ту, что была вызвана пренебрежением покрытием. То есть еще неизвестно, какой расчет окажется точнее (ближе по значению к фактическому весу 1 м), так как предельные допуски отклонения от номинального диаметра проволоки значительно больше толщины любого покрытия, которая, кстати, тоже варьируется по величине в некотором определенном диапазоне, согласно соответствующему ГОСТу. И, кроме того, плотность большинства покрытий меньше, чем у металла проволоки.

И еще один момент, который для большинства имеющих дело с этим металлопрокатом свидетельствует “против” учета массы покрытия при расчетах его веса. Определение толщины тонкого покрытия – очень сложный и даже трудоемкий процесс. А последующий раздельный расчет массы покрытия и стержня изделия тоже значительно усложняют вычисления, давая при том опять же лишь приблизительные результаты веса 1 м, а впоследствии мотка (рулона) и партии. Поэтому для всех изделий (в том числе оцинкованных, покрытых эмалью, полимером) имеет смысл использовать одну методику расчета – применяемую для продукции без покрытия.

Исключение составляют медные и алюминиевые электротехнические провода в изоляции. Для них покрытие, изолирующую оболочку, необходимо учитывать, так как у него толщина внушительная.

3 Табличные массы – из ГОСТов и других источников

Набольшим спросом для строительных, промышленно-производственных, общехозяйственных и других нужд пользуется, все-таки, стальная проволока. Поэтому для нее ниже приведены массы 1 м самых ходовых диаметров. Причем эти данные взяты из ГОСТов, и неважно, какого типа это изделие (проволока вязальная, катанка или какая-то другая), но вес стальной продукции одного и того же диаметра будет одинаков..

Стальная проволока	Номинальный диаметр, мм
Стальная проволока	2	3	4	5	5,5	6	6,3	6,5	7	8	9
Масса 1 м, кг	0,025	0,055	0,099	0,154	0,187	0,222	0,245	0,260	0,302	0,395	0,499

Для медных и алюминиевых проволок в ГОСТах на них масса 1 м не указывается. Но как ее рассчитать, будет рассмотрено в следующей главе.

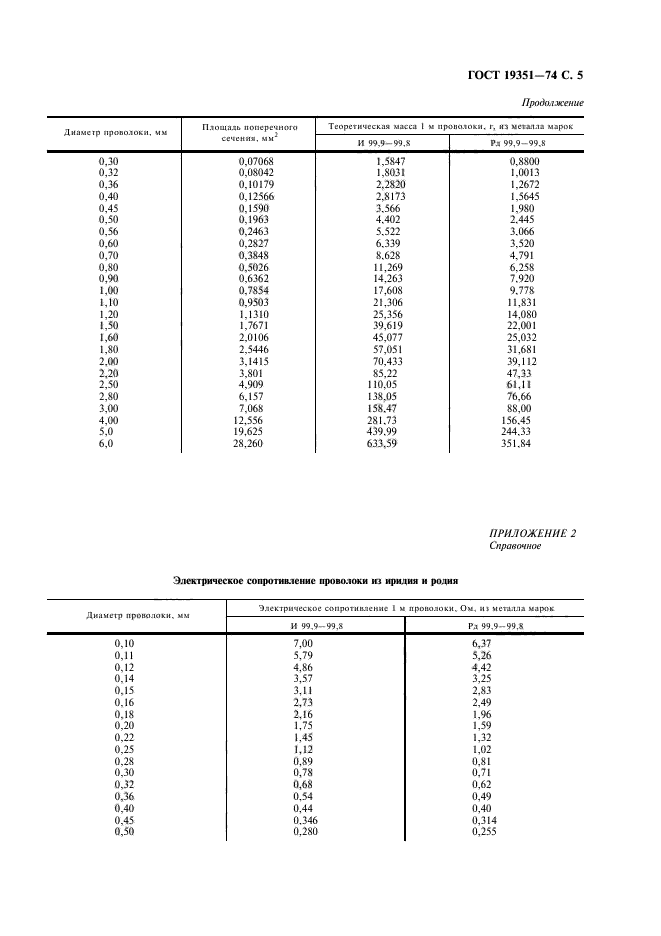

Табличная масса проволоки берется из ГОСТов

Для колючей проволоки в стандартах на нее данных о массе ее 1 м тоже нет. Но в ряде сайтов интернета приводится следующая информация об этой характеристике. Для одноосных (с одной проволокой в основании) “колючек”:

Характеристики	Тип одноосной колючей проволоки
Характеристики	Оцинкованная КЦ-1 с проволокой основания диаметром 2,8 мм, производимая по ГОСТ 285-69	Типа АКЛ (виды: Гюрза, Казачка, Егоза, Незабудка)	Типа АСКЛ (виды: Гюрза, Казачка, Егоза, Незабудка)
Масса 1 м, кг	0,088	0,95	0,95
Погонных метров в бухте	400–450	100	100
Вес бухты, кг	35,2–39,6	9,5	9,5

Для двухосной оцинкованной “колючки” (в основе скрутка из 2 проволок), производимой по ТУ У 27.1-136-001-2002:

Диаметр проволок пряди основания, мм	Диаметр проволоки шипов, мм	Нормируемое расстояние между двумя соседними шипами, мм	Общая масса 1 м изделия, кг
1,6	1,6	152	0,043
1,6	1,6	127	0,044
1,6	1,6	102	0,046
1,7	1,5	152	0,047
1,7	1,5	127	0,048
1,7	1,5	102	0,051
2,0	2,0	152	0,068
2,0	2,0	127	0,071
2,0	2,0	102	0,076
2,2	2,0	152	0,079
2,2	2,0	127	0,082
2,2	2,0	102	0,087
2,2	2,2	152	0,082
2,2	2,2	127	0,086
2,2	2,2	102	0,092
2,5	2,0	152	0,097
2,5	2,0	127	0,100
2,5	2,0	102	0,105
2,5	2,5	152	0,106
2,5	2,5	127	0,111
2,5	2,5	102	0,119

4 Расчетные способы определения массы 1 м

Сразу следует отметить, что рассчитать массу колючей проволоки теоретически, конечно, можно, но практически крайне затруднительно. И даже если привести методику расчета, ею вряд ли кто из посетителей этого сайта решит воспользоваться. Поэтому ниже приводятся способы вычисления только для продукции правильного круглого сечения без каких-либо дополнительных элементов на ней (наподобие шипов и других).

При расчете массы проволоки делается корректировка на её плотность

Массу 1 м любой такой “обычной” проволоки можно рассчитать по следующей формуле: m = P*D*D*G/4, где

m – теоретический (рассчитываемый) вес 1 метра, кг;
P – константа (постоянная величина), равная 3,14;
D – это и так понятно, что диаметр проволоки, м, его нужно замерить;
G – плотность металла проволоки: обычно при расчетах принимают для стали – 7850 кг/м³, меди – 8890 кг/м³, алюминия – 2703 кг/м³.

Для более точных расчетов выясняют марку сплава. Затем узнают из ГОСТов или справочников его плотность, которая может отличаться от приведенных выше значений. А уже потом производят вычисления. Кроме того, для изделий из алюминиевых и медных сплавов можно сделать расчет, пользуясь данными о массе 1 м стальной проволоки (в том числе указанными в таблице, приведенной выше). Для этого следует воспользоваться следующей формулой: M = MС/QС * Q, где

M – вес 1 м медной проволоки или алюминиевой, кг;
MС – вес 1 м стальной, кг;
Q – плотность меди либо алюминия: 8890 и 2703 кг/м³ соответственно;
QС – плотность стали: как указано выше, 7850 кг/м³.

И еще один способ расчета. Когда известна масса 1 м изделия любого диаметра, и неважно, из какого металла, то всегда можно вычислить эту характеристику для проволоки с другой толщиной и из иного сплава. Проще всего это сделать, если материал продукции с известным весом и рассчитываемой проволоки идентичен (оба изделия из стали, меди либо алюминия). Тогда достаточно воспользоваться формулой: MП = mп/K, где

MП – расчетная масса 1 м изделия нужного диаметра из любого металла, кг;
mп – известная масса 1 м проволоки какого-то любого диаметра из того же сплава, кг;
K – коэффициент, который вычисляется: K = k * k, где k = DИ/DН (DИ – диаметр проволоки с известной массой 1 м, DН – толщина изделия, для которого вычисляется вес 1 м).

Если металлы проволоки с известной массой и той, для которой рассчитывается вес 1 м, разные, то после этого расчета необходимо будет дополнительно сделать корректировку по плотности металла. То есть провести вычисления, которые уже были приведены выше до этого способа (по формуле M = MС/QС * Q).

Удельный вес 1 м вязальной проволоки

Один из способов соединения элементов каркаса – использование вязальной проволоки. Может применяться, если технология строительства строго не оговаривает необходимость стыкования арматуры сваркой. Вязальная проволока – разновидность длинномерного стального проката. Выпускаемая по ГОСТу 3282-74, она изготавливается из низкоуглеродистых сталей.

Оптимальный вариант – термически обработанная (отожженная) проволока, она более мягкая и гибкая, по сравнению с термически необработанной. Способна плотно зафиксировать арматуру в требуемом положении. Для применения в ответственных конструкциях или при повышенных требованиях к эстетике используют оцинкованную продукцию. Вязальная проволока востребована при утеплении теплоцентралей, изготовлении ограждений, сетки-рабицы, армирующих сеток.

Размеры и вес вязальной проволоки

Диаметр этого изделия ГОСТом не регламентируется, но обычно выбирают продукцию с сечением 1,2-1,6 мм, максимальный размер сечения – 2,0 мм. С более толстой проволокой работать трудно и неудобно.

Для вязальной проволоки диаметром 1,0-1,2 мм предельно допустимые отклонения в диаметре составляют -0,05…-0,12. Для определения метража в бухте проволоки требуется узнать ее общий вес и разделить эту величину на массу 1 м.

Таблица весов 1 метра вязальной проволоки, кг

Диаметр проволоки, мм	Масса 1 м, кг	Диаметр проволоки, мм	Масса 1 м, кг
0,8	0,004	1,6	0,016
1,0	0,006	1,8	0,022
1,2	0,009	2,0	0,028
1,4	0,012	2,2	0,040

Определить массу 1 м проволоки можно и по формуле.

M = ρ * S * H, где:

ρ – удельный вес стальной вязальной проволоки, кг/м3;

S – площадь сечения проволоки, м2;

H – длина, м.

S = (πd)/4, где:

π = 3,14;

d – диаметр сечения, м2.

Вес мотков вязальной проволоки

Производители предлагают проволоку в мотках или намотанной на катушки. Нормативы регламентируют минимальную массу бухты для изделий с диаметрами сечения 1,2-2,0 мм. Для «черной» вязальной проволоки эта величина равна 8 кг, для оцинкованной – 2 кг. Максимальная масса – 1500 кг. Конкретная масса мотка или катушки определяется по согласованию с заказчиком.

Независимо от веса, в мотке может быть только один отрезок проволоки, в бухте – не более трех. При отгрузке завод-изготовитель обозначает только вес партии, метраж не указывается. Его можно вычислить только приблизительно, поскольку диаметр сечения может быть меньше номинального.

Таблица размеров медных проводов AWG и таблица данных при 100 градусах по Фаренгейту

Контрольно-измерительные, электрические, управляющие и чувствительные устройства
Производственные и сервисные компании

Таблица размеров медных проводов AWG и таблица данных при 100 градусах F

Система измерения American Wire Gauge (AWG) была разработана с целью: на каждые три шага на шкале калибра площадь провода (и вес на единицу длины) примерно удваивается.Это удобное правило, которое следует помнить при приблизительной оценке диаметра проволоки!

Для очень больших размеров проволоки (толще 4/0) от системы калибра проволоки обычно отказываются для измерения площади поперечного сечения в тысячах круглых мил (MCM), заимствуя старую римскую цифру «M» для обозначения кратного тысяч “перед” CM “для” круговых милов “. В следующей таблице сечения проводов не указаны размеры, превышающие калибр 4/0, потому что сплошной медный провод с такими размерами становится непрактичным.Вместо этого предпочтение отдается многопроволочной конструкции.

тыс. Мил = круговые милы x 1000

AWG	Диаметр		витков провода, без изоляции		Площадь		Масса	Медь Сопротивление		Медный провод NEC Максимальный ток с изоляцией 60/75/90 ° C (A)
AWG	(дюйм)	(мм)	(за дюйм)	(на см)	(килограмм)	(мм ²)	фунтов / 1000 футов	(Ом / км) (мОм / м)	(Ом / кфут) (мОм / фут)
0000 (4/0)	0.4600	11,684	2,17	0,856	212	107	640,5	0,1608	0,04901	195/230/260
000 (3/0)	0,4096	10,405	2,44	0,961	168	85,0	507,9	0.2028	0,06180	165/200/225
00 (2/0)	0,3648	9,266	2,74	1,08	133	67,4	402,8	0,2557	0,07793	145/175/195
0 (1/0)	0,3249	8,251	3.08	1,21	106	53,5	319,5	0,3224	0,09827	125/150/170
1	0,2893	7,348	3,46	1,36	83,7	42,4	253,5	0,4066	0,1239	110/130/150
2	0.2576	6.544	3,88	1,53	66,4	33,6	200,9	0,5127	0,1563	95/115/130
3	0,2294	5,827	4,36	1,72	52,6	26,7	159,3	0,6465	0.1970	85/100/110
4	0,2043	5,189	4,89	1,93	41,7	21,2	126,4	0,8152	0,2485	70/85/95
5	0,1819	4,621	5,50	2.16	33,1	16,8	100,2	1.028	0,3133
6	0,1620	4,115	6,17	2,43	26,3	13,3	79,46	1,296	0,3951	55/65/75
7	0.1443	3,665	6,93	2,73	20,8	10,5	63,02	1,634	0,4982
8	0,1285	3,264	7,78	3,06	16,5	8,37	46,97	2,061	0.6282	40/50/55
9	0,1144	2,906	8,74	3,44	13,1	6,63	39,63	2,599	0,7921
10	0,1019	2,588	9,81	3,86	10.4	5,26	31,43	3,277	0,9989	30/35/40
11	0,0907	2.305	11,0	4,34	8,23	4,17	24,92	4,132	1,260
12	0.0808	2,053	12,4	4,87	6.53	3,31	19,77	5,211	1,588	25/25/30
13	0,0720	1,828	13,9	5,47	5,18	2,62	15,68	6.571	2.003
14	0,0641	1,628	15,6	6,14	4,11	2,08	12,43	8,286	2,525	20/20/25
15	0,0571	1,450	17,5	6,90	3.26	1,65	9,858	10,45	3,184
16	0,0508	1,291	19,7	7,75	2,58	1,31	7,818	13,17	4,016	– / – / 18
17	0.0453	1,150	22,1	8,70	2,05	1,04	6.200	16,61	5,064
18	0,0403	1.024	24,8	9,77	1,62	0,823	4,917	20,95	6.385	– / – / 14
19	0,0359	0,912	27,9	11,0	1,29	0,653	3,899	26,42	8,051
20	0,0320	0,812	31,3	12,3	1.02	0,518	3,092	33,31	10,15
21	0,0285	0,723	35,1	13,8	0,810	0,410	2.452	42,00	12,80
22	0.0253	0,644	39,5	15,5	0,642	0,326	1,945	52,96	16,14
23	0,0226	0,573	44,3	17,4	0,509	0,258	1,542	66,79	20.36
24	0,0201	0,511	49,7	19,6	0,404	0,205	1,233	84,22	25,67
25	0,0179	0,455	55,9	22,0	0.320	0,162	0,9699	106,2	32,37
26	0,0159	0,405	62,7	24,7	0,254	0,129	0,7692	133,9	40,81
27	0.0142	0,361	70,4	27,7	0,202	0,102	0,6100	168,9	51,47
28	0,0126	0,321	79,1	31,1	0,160	0,0810	0,4837	212,9	64.90
29	0,0113	0,286	88,8	35,0	0,127	0,0642	0,3863	268,5	81,84
30	0,0100	0,255	99,7	39,3	0.101	0,0509	0,3042	338,6	103,2
31	0,00893	0,227	112	44,1	0,0797	0,0404	0,2413	426,9	130,1
32	0.00795	0,202	126	49,5	0,0632	0,0320	0,1913	538,3	164,1
33	0,00708	0,180	141	55,6	0,0501	0,0254	0,1517	678,8	206.9
34	0,00630	0,160	159	62,4	0,0398	0,0201	0,1203	856,0	260,9
35	0,00561	0,143	178	70,1	0.0315	0,0160	0,09542	1079	329,0
36	0,00500 *	0,127 *	200	78,7	0,0250	0,0127	0,07567	1361	414,8
37	0.00445	0,113	225	88,4	0,0198	0,0100	0,06001	1716	523,1
38	0,00397	0,101	252	99,3	0,0157	0,00797	0,044759	2164	659.6
39	0,00353	0,0897	283	111	0,0125	0,00632	0,03744	2729	831,8
40	0,00314	0,0799	318	125	0.00989	0,00501	0,02993	3441	1049

Для некоторых приложений с высоким током требуются провода сечением, превышающим практический предел размера круглого провода. В этих случаях в качестве проводников используются толстые шины из твердого металла, называемые сборными шинами. Шины обычно изготавливаются из меди или алюминия и чаще всего неизолированы. Хотя квадратное или прямоугольное поперечное сечение очень распространено для формы шин, используются также и другие формы.Площадь поперечного сечения сборных шин обычно измеряется в круглых милах (даже для квадратных и прямоугольных шин!), Скорее всего, для удобства возможности напрямую приравнять размер шины к круглому проводу.

Ссылка: Справочник научных и технических данных
Сотрудники научно-образовательной ассоциации
American Wire Gauge (AWG

Примечания:
1. Эти значения сопротивления действительны только для указанных параметров. Используя жилы с покрытием, разные тип скрутки и, особенно, другие температуры изменяют сопротивление.
2. Формула для изменения температуры:

3. Проводники с компактной и сжатой скрученными скрученными проводами имеют на
диаметры неизолированных проводов, соответственно, на 9 и 3 процента меньше, чем показано.

AWG	Strand Тип	дюймов	ММ	Круглый MIL Зона	ВЕС ФУНТОВ / 1000 ФУТОВ.	D.C. СОПРОТИВЛЕНИЕ ОМ 1000 ФУТОВ.
36	Цельный	0,0050	0,127	25,0	0,076	445,0
36	7/44	.006	0,152	28,0	0,085	371,0
34	Цельный	.0063	0,160	39,7	.120	280,0
34	7/42	.0075	0,192	43,8	,132	237,0
32	Цельный	.008	0,203	67,3	.194	174.0
32	7/40	.008	0,203	67,3	. 203	164,0
32	19/44	.009	0,229	76,0	,230	136,0
30	Цельный	.010	0,254	100,0	,300	113,0
30	7/38	0,012	0,305	112,0	.339	103,0
30	19/42	0,012	0,305	118,8	.359	87.3
28	Цельный	0,013	0,330	159,0	. 480	70,8
28	7/36	0,015	0,381	175,0	,529	64,9
28	19/40	.016	0,406	182,6	.553	56,7
27	7/35	0,018	0,457	219,5	. 664	54,5
26	Цельный	0,016	0,409	256,0	. 770	43.6
26	10/36	0,021	0,533	250,0	0,757	41,5
26	19/38	0,020	0,508	304,0	. 920	34,4
26	7/34	.019	0,483	277,8	. 841	37,3
24	Цельный	0,020	0,511	404,0	1,22	27,3
24	7/32	0,024	0,610	448,0	1,36	23.3
24	10/34	0,023	0,582	396,9	1,20	26,1
24	19/36	0,024	0,610	475,0	1,43	21,1
24	41/40	.023	0,582	384,4	1,16	25,6
22	Цельный	0,025	0,643	640,0	1,95	16,8
22	30/7	0,030	0,762	700,0	2,12	14.7
22	19/34	0,031	0,787	754,1	2,28	13,7
22	26/36	0,030	0,762	650,0	1,97	15,9
20	Цельный	.032	0,813	1020,0	3,10	10,5
20	28/7	0,038	0,965	1111,0	3,49	10,3
20	10/30	0,035	0,889	1000,0	3,03	10.3
20	19/32	0,037	0,940	1216,0	3,70	8,6
20	26/34	0,036	0,914	1031,9	3,12	10,0
20	41/36	.036	0,914	1025,0	3,10	10,0
18	Цельный	0,040	1 020	1620,0	4,92	6,6
18	7/26	0,048	1,219	1769,6	5,36	5.9
18	16/30	0,047	1,194	1600,0	4,84	8,5
18	19/30	0,049	1,245	1900,0	5,75	5,5
18	41/34	.047	1,194	1627,3	4,92	6,4
18	65/36	0,047	1,194	1625,0	4,91	6,4
16	Цельный	0,051	1,290	2580,0	7,81	4.2
16	24/7	0,060	1,524	2828,0	8,56	3,7
16	65/34	0,059	1,499	2579,9	7,81	4,0
16	26/30	.059	1,499	2600,0	7,87	4,0
16	19/29	0,058	1 473	2426,3	7,35	4,3
16	105/36	0,059	1,499	2625,0	7,95	4.0
14	Цельный	0,064	1,630	4110,0	12,40	2,6
14	22/7	0,073	1,854	4480,0	13,56	2,3
14	19/27	.073	1,854	3830,4	11,59	2,7
14	41/30	0,073	1,854	4100,0	12,40	2,5
14	105/34	0,073	1,854	4167,5	12,61	2.5
12	Цельный	.081	2 050	6 530,0	19.80	1,7
12	7/20	0,096	2,438	7 168,0	21,69	1,5
12	19/25	.093	2,369	6 087,6	18,43	1,7
12	65/30	0,095	2,413	6 500,0	19,66	1,8
12	165/34	0,095	2,413	6 548,9	19,82	1.6
10	Цельный	.102	2,590	1 038,0	31,40	1,0
10	37/26	.115	2 921	9 353,6	28,31	1,1
10	49/27	.116	2,946	9 878,4	29,89	1,1
10	105/30	.116	2,946	10 530,0	31,76	0,98
8	49/25	. 147	3,734	15,697,0	47,53	0.67
8	133/29	. 147	3,734	16 984,0	51,42	0,61
8	655/36	. 147	3,734	16 625,0	49,58	0,62
6	133/27	.184	4 674	26 813,0	81,14	0,47
6	259/30	. 184	4 674	25 900,0	78,35	0,40
6	1050/36	. 184	4 674	26 250,0	79,47	0.39
4	133/25	,232	5 898	42 613,0	129,01	0,24
4	259/27	,232	5,898	52 214,0	158,02	0,20
4	1666/36	.232	5,898	41 650,0	126,10	0,25
2	133/23	,292	7 417	67 936,0	205,62	0,15
2	259/26	,292	7 417	65 475,0	198,14	0.16
2	665/30	,292	7 417	66 500,0	201,16	0,16
2	2646/36	,292	7 417	66 150,0	200,28	0,16
1	163 195,9	.328	8 331	85 133,0	257.60	0,12
1	172 508,0	. 328	8 331	82 984,0	251,20	0,13
1	817/30	. 328	8 331	81 700,0	247,10	0.13
1	2109/34	. 328	8 331	83 706,0	253,29	0,12
1/0	133/21	,368	9 347	108 036,0	327,05	0,096
1/0	259/24	.368	9 347	104 636,0	316,76	0,099
2/0	133/20	. 414	10 516	136,192,0	412,17	0,077
2/0	259/23	. 414	10 516	132 297,0	400.41	0,077
3/0	259/22	. 464	11 786	163 195,0	501,70	0,062
3/0	427/24	. 464	11 786	172 508,0	522,20	0,059
4/0	259/21	.522	13 259	210 386,0	638,88	0,049
4/0	427/23	,522	13 259	218 112,0	660.01	0,047

Американский калибр проводов (AWG) Таблица размеров проводов

Дата / Время:

Калькулятор веса проволоки, калькулятор веса проволоки GI

Арт.	Описание	Марка	Детали упаковки
8 GI	TW02 4 мм	Тата Вирон	Катушка Длина – 1500 м Вес – 150 кг
10 GI	TW02 3 мм	Тата Вирон	Катушка Длина – 2700 м Вес – 150 кг
11 GI	TW02 2.64 мм	Тата Вирон	Катушка Длина – 4050 м Вес – 150 кг
12 GI	TW02 2,5 мм	Тата Вирон	Катушка Длина – 4000 м Вес – 150 кг
13 GI	TW02 2,2 мм	Тата Вирон	Катушка Длина – 4950 м Вес – 150 кг
14 GI	TW02 2.0 мм	Тата Вирон	Катушка Длина – 6000 м Вес – 150 кг
16 GI	TW02 1,6 мм	Тата Вирон	Катушка Длина – 9900 м Вес – 150 кг
17 GI	TW02 1,4 мм	Тата Вирон	Катушка Длина – 12900 м Вес – 150 кг
12 НС 90ГС	TW01 2.5 мм	Тата Вирон	Катушка Длина – 4000 м Вес – 150 кг
14 НС 90ГС	TW01 2,0 мм	Тата Вирон	Катушка Длина – 6000 м Вес – 150 кг
ACSR Катушка GI	2.59 мм	Тата Вирон	Катушка Длина – 3455 м Вес – 140-150 кг
MS ПРОВОД
MS Связывающая проволока	TW20 0,91 мм	Тата Вирон	Катушка Вес – 26 кг
ТОНКАЯ ПРОВОЛОКА (МАНОМЕТР ДЛЯ РАЗБАВИТЕЛЯ)
18 GI	1.24 мм	ОМ Марка	Катушка Вес – 25 кг
20 GI	0,91 мм	ОМ Марка	Катушка Вес – 25 кг
СЕЛЬСКОЕ СОРТА GI
14 GI	2,0 мм: +/- 0,05 мм Цинковое покрытие – минимум 60 г / м2. UTS: максимум 55 кг / мм2.	Тата Вирон	Катушка Вес – 150 кг (приблизительно) Длина – 5487 м (приблизительно)
12 GI	2,64 мм: +/- 0,06 мм Цинковое покрытие – минимум 60 г / м2. UTS: максимум 55 кг / мм2.	Тата Вирон	Катушка Вес – 150 кг (приблизительно) Длина – 3429 м (приблизительно)
10 GI	3.0 мм: +/- 0,06 мм Цинковое покрытие – минимум 60 г / м2. UTS: максимум 55 кг / мм2.	Тата Вирон	Катушка Вес – 150 кг (приблизительно) Длина – 2286 м (приблизительно)

Mtlexs.com – Metal Anywhere. Везде

ВЕС МЕДНОЙ ПРОВОЛОКИ
Имперский стандартный калибр для проводов (S.W.G.)	Диаметр		Площадь сечения		Масса
Датчик провода (S.W.G.)	дюймов	мм	кв.	кв. Мм.	фунтов на 100 футов	килограммов на 100 м.
7/0	0,500	12.70	0,1963	126,6	76,00	113,1
6/0	0,464	11,78	0,1691	109,1	65,60	97,6
5/0	0,432	10,97	0,1466	94,5	57,00	85,0
4/0	0,400	10.16	0,1257	81,0	48,70	72,6
3/0	0,372	9,45	0,1087	70,1	42,00	62,5
2/0	0,348	8,84	0,0951	61,4	36,80	54,8
0	0,324	8.23	0,0824	53,1	32,00	47,7
1	0,300	7,62	0,0707	45,6	27,40	40,8
2	0,276	7,01	0,0598	38,6	23,30	34,7
3	0,252	6.40	0,0499	32,2	19,36	28,8
4	0,232	5,89	0,0423	27,3	16,46	24,4
5	0,212	5,38	0,0353	22,7	13,70	20,4
6	0,192	4.87	0,0290	18,7	11,15	16,6
7	0,176	4,46	0,0243	15,7	9,42	14,0
8	0,160	4,07	0,0201	12,9	7,80	11,6
9	0,144	3.66	0,0163	10,5	6.36	9,4
10	0,128	3,25	0,0129	8,3	5,07	7,5
11	0,116	2,95	0,0106	6,84	4,10	6,11
12	0,104	2.64	0,0085	5,48	3,36	4,92
13	0,092	2,34	0,0066	4,26	2,58	3,85
14	0,080	2,03	0,0050	3,22	1,94	2,96
15	0,072	1.83	0,0041	2,64	1,58	2,36
16	0,064	1,62	0,0032	2,06	1,24	1,85
17	0,056	1,42	0,0025	1,61	0,952	1,42
18	0,048	1.22	0,0018	1,16	0,701	1,04
19	0,040	1.01	0,0013	0,839	0,487	0,726
20	0,036	0,914	0,0010	0,645	0,395	0,589
21	0,032	0.812	0,0008	0,516	0,312	0,465
22	0,028	0,716	0,0006	0,387	0,238	0,354
23	0,024	0.609	0,0004	0,258	0,175	0,261
24	0,022	0.558	0,00037	0,239	0,148	0,221
25	0,020	0,508	0,00031	0.200	0,122	0,182
26	0,018	0,457	0,00025	0,161	0,098	0,146

Примечание. Эти технические данные взяты из различных технических книг и используются только в качестве Совет пользователям.Просим пользователей руководствоваться надлежащими инструкциями перед тем, как основывать какие-либо технический расчет по указанным выше техническим данным. Mtlexs.com или его организатор, Директора, сотрудники никоим образом не несут ответственности за любые убытки, ущерб и т. Д. В каким бы то ни было образом.

Просмотреть технические характеристики для: [ Цветной металл ] [ Латунь ] [ Медно-никель] [ Алюминий] [ Цинк] [ Вести ] [Стандарты ASTM]

В Mtlexs.com, мы не можем дать никаких конкретных рекомендаций относительно пригодности из заданного сплава, состояния или формы для вашего проекта или приложения. Все технические данные предназначены только для сравнения и НЕ ДЛЯ ДИЗАЙНА. Он был составлен из источников, которые мы считаем точными, но не можем гарантировать. МЫ НЕ МОЖЕМ ПРОВОДИТЬ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБОЙ ТАКОЙ ТЕХНИЧЕСКИЙ ОТКАЗ.

Вес металлического листа и проволоки

Лист и проволока из драгоценных металлов имеют разный вес в зависимости от их состава.Эта удобная таблица позволяет вам оценить вес различных драгоценных металлов при разном диаметре проволоки и толщине листа. Загрузите pdf-файл Metal Sheet & Wire Weight . Вы также можете прочитать текстовое описание этой информации ниже.

Проволока на лапку
B&S	мм	дюймов	Чистое серебро (унций)	Стерлингов (унций)	Золото 24 карат (дедвейт)	Золото 18 карат (дедвейт)	Золото 585 пробы (дедвейт)	Золото 10 карат (дедвейт)	Платина (унции)
2	6.540	0,2576	3,450	3,410	128,000	104.000	86.100	76,300	7.070
4	5,190	0,2043	2,170	2,140	80.100	64.600	54.200	48.000	4,450
6	4.110	0,1620	1,360	1,350	50.400	40,600	34.100	30.200	2,800
8	3,260	0,1285	0,856	0,848	31,600	25,600	21 400	19.000	1,760
10	2.590	0,1019	0,541	0,534	20.000	16.100	13,500	11.900	1,110
12	2,050	0,0808	0,339	0,335	12.600	10,100	8,470	7,500	0,695
14	1.630	0,0641	0,214	0,211	7,870	6.360	5,330	4,720	0,437
16	1,290	0,0508	0,135	0,132	4,960	4.000	3,350	2,970	0,275
18	1.020	0,0403	0,085	0,084	3,110	2,510	2,110	1,870	0,173
20	0,813	0,0320	0,053	0,053	1,960	1,580	1,330	1,170	0,109
22	0.643	0,0253	0,034	0,033	1,230	0,994	0,833	0,738	0,068
24	0,511	0,0201	0,021	0,021	0,775	0,625	0,524	0,464	0,043
26	0.404	0,0154	0,013	0,013	0,488	0,393	0,330	0,292	0,027
28	0,330	0,0126	0,008	0,008	0,306	0,247	0,287	0,184	0,017
30	0.254	0,0100	0,005	0,005	0,193	0,156	0,130	0,115	0,010

Лист на квадратный дюйм
B&S	мм	дюймов	Чистое серебро (унций)	Стерлингов (унций)	Золото 24 карат (дедвейт)	Золото 18 карат (дедвейт)	Золото 585 пробы (дедвейт)	Золото 10 карат (дедвейт)	Платина (унции)
2	6.540	0,2576	1,420	1,410	52,50	31,40	35,50	42,30	2,910
4	5,190	0,2043	1,120	1,120	41,60	24,90	28,10	33,60	2,310
6	4.110	0,1620	0,894	0,884	33,00	19.80	22,30	26,60	1,830
8	3,260	0,1285	0,709	0,701	26,20	15,70	17,70	21,10	1,450
10	2.590	0,1019	0,562	0,556	20,80	12,40	14,00	16,70	1,150
12	2,050	0,0808	0,446	0,441	16,50	9,85	11,10	13,30	0,913
14	1.630	0,0641	0,354	0,350	13,10	7,81	8,82	10,50	0,724
16	1,290	0,0508	0,281	0,277	10,40	6,21	7,00	8,35	0,574
18	1.020	0,0403	0,223	0,220	8,20	4,91	5,55	6,62	0,455
20	0,813	0,0320	0,176	0,174	6.51	3,90	4,40	5,25	0,361
22	0.643	0,0253	0,140	0,138	5,16	3,09	3,49	4,22	0,286
24	0,511	0,0201	0,111	0,110	4,09	2,45	2,77	3,30	0,227
26	0.404	0,0154	0,088	0,087	3,24	1,94	2,19	2,62	0,180
28	0,330	0,0126	0,070	0,069	2,58	1,54	1,74	2,08	0,143
30	0.254	0,0100	0,055	0,055	2,04	1,22	1,38	1,65	0,113

Таблица размеров проволоки – Alabama Wire, Inc.

Калибр проволоки, или измерение диаметра проволоки, является чрезвычайно важным измерением для определения выбора проволоки для вашего проекта. Калибр провода определяет количество электрического тока, которое провод может безопасно переносить, его электрическое сопротивление, вес и другие ключевые характеристики.Эти факторы играют важную роль в выборе лучшего провода для вашего конкретного приложения.

Ниже для справки мы включили таблицу сечений проводов. Свяжитесь с нами сегодня, чтобы получить рекомендации экспертов по определению правильного калибра проволоки для вашего следующего проекта!

Датчик A.S.W Закрыть	Диаметр дюймов	Рулон Резьба	Вес: фунтов / фут Сталь	Длина футов / фунт Сталь
	0.630 0,625 0,562 0,500		1,0588 1,0420 0,8425 0,6669	0,94 0,96 1,19 1,50
7/0	0,490 0,464	1 / 2-20	0,6405 0,5743	1,56 1,74
6/0	0,462 0,445 0,441 0,437	1 / 2-13 1 / 2-12	0,5694 0,5283 0,5188 0,5094	1.76 1,86 1,93 1,96
5/0	0,430 0,401	7 / 16-20	0,4932 0,4290	2,03 2,33
4/0	0,394 0,386 0,375	7 / 16-14	0,4141 0,3975 0,3751	2,41 2,52 2,67
3/0	0,362 0,345	3 / 8-24	0,3496 0,3175	2.86 3,15
2/0	0,331 0,312	3 / 8-16	0,2923 0,2597	3,42 3,85
1/0	0,306		0,2498	4,00
1	0,283 0,272	5 / 16-24 5 / 16-18	0,2136 0,1974	4,68 5,07
2	0,262 0,250		0.1831 0,1667	5,46 6,00
3	0,244 0,228	1 / 4-32	0,1588 0,1387	6,30 7,21
4	0,225 0,212	1 / 4-28 1 / 4-20	0,1350 0,1199	7,40 8,34
5	0,207		0,1143	8,75
6	0,192 0.190 0,187 0,186	12-2812-24	0,09834 0,09630 0,09328 0,09229	10,17 10,38 10,72 10,84
7	0,177 0,167	10-32	0,08357 0,07440	11,97 13,44
8	0,162 0,160 0,156	10-24	0,07001 0,06829 0,06492	14,28 14,64 15.40
9	0,148 0,144 0,141	8-36 8-32	0,05843 0,05532 0,05303	17,11 18,08 18,86
10	0,135 0,125		0,04862 0,04168	20,57 23,99
11	0,120 0,115	6-40 6-32	0,03841 0,03528	26,03 28,35
12	0.105 0,096 0,094	5-40 4-48 4-40	0,02941 0,02458 0,02357	34,00 40,68 42,43
13	0,092	4-36	0,02258	44,29
14	0,080		0,01707	58,57
15	0,072		0,01383	72,31
16	0.062		0,01025	97,52
17	0,054		0,007779	128,56
18	0,048		0,006146	162,70
19	0,041		0,004484	223,00
20	0,035		0,003268	306,02

ДРСКабель | Гибкий кабель и провод

DRSKabel | Гибкий кабель и провод | Голая медь

ДРСКАБЕЛЬ РЕСУРСЫ
НИГЕРИЯ ООО.

Кабель одобрен:

МЕДНЫЙ КАБЕЛЬ 10 мм2
Поперечное сечение: 10 мм2 МЕДЬ (TS 3)
Диаметр: 3,9 (мм)
Масса: 87 (кг / км)

Загрузить Подробнее

МЕДНЫЙ КАБЕЛЬ 16мм2
Поперечное сечение: 16 мм2 МЕДЬ (TS 3)
Диаметр: 4,8 (мм)
Масса: 137 (кг / км)

Загрузить Подробнее

МЕДНЫЙ КАБЕЛЬ 25 мм2
Поперечное сечение: 25 мм2 МЕДЬ (TS 3)
Диаметр: 6,11 (мм)
Масса: 214 (кг / км)

Загрузить Подробнее

МЕДНЫЙ КАБЕЛЬ 35 мм2
Поперечное сечение: 35 мм2 МЕДЬ (TS 3)
Диаметр: 7,2 (мм)
Масса: 297 (кг / км)

Загрузить Подробнее

МЕДНЫЙ КАБЕЛЬ 50 мм2
Поперечное сечение: 50 мм2 МЕДЬ (TS 3)
Диаметр: 8,1 (мм)
Масса: 409 (кг / км)

Загрузить Подробнее

МЕДНЫЙ КАБЕЛЬ 70 мм2
Поперечное сечение: 70 мм2 МЕДЬ (TS 3)
Диаметр: 9,7 (мм)
Масса: 590 (кг / км)

Загрузить Подробнее

95мм2 МЕДНЫЙ КАБЕЛЬ
Поперечное сечение: 95 мм2 МЕДЬ (TS 3)
Диаметр: 12 (мм)
Масса: 803 (кг / км)

Загрузить Подробнее

МЕДНЫЙ КАБЕЛЬ 120 мм2
Поперечное сечение: 120 мм2 МЕДЬ (TS 3)
Диаметр: 14,5 (мм)
Масса: 999 (кг / км)

Загрузить Подробнее

МЕДНЫЙ КАБЕЛЬ 150 мм2
Поперечное сечение: 150 мм2 МЕДЬ (TS 3)
Диаметр: 14,9 (мм)
Вес: 1.247 (кг / км)

Загрузить Подробнее

185 мм2 МЕДНЫЙ КАБЕЛЬ
Поперечное сечение: 185 мм2 МЕДЬ (TS 3)
Диаметр: 16,63 (мм)
Масса: 1.555 (кг / км)

Загрузить Подробнее

Безымянный документ
Контакт: [email protected]

МАНОМЕТР – Carrera Casting

Эта таблица предназначена для того, чтобы помочь вам измерить размер провода, который вы собираетесь купить, с точки зрения толщины.

Номер провода (калибр)	A.W.G. или B&S (дюймы)	A.W.G. Метрическая система (MM)
0000000 (7/0)	…………	…………
000000 (6/0)	0,58 “	…………
00000 (5/0)	0,5165 “	…………
0000 (4/0)	0.46 “	11,684 мм
000 (3/0)	0,409642 “	10,404 мм
00 (2/0)	0,364796 “	9,266 мм
0 (1/0)	0,324861 “	8,252 мм
1	0,289297 “	7,348 мм
2	0,257627 “	6.543 мм
3	0,229423 “	5,827 мм
4	0,2043 “	5,189 мм
5	0,1819 “	4.621 мм
6	0,162 “	4,115 мм
7	0,1443 “	3,665 мм
8	0.1285 “	3,264 мм
9	0,1144 “	2.906 мм
10	0,1019 “	2,588 мм
11	0,0907 “	2.304 мм
12	0,0808 “	2,052 мм
13	0,072 “	1,829 мм
14	0.0641 “	1,628 мм
15	0,0571 “	1,45 мм
16	0,0508 “	1,291 мм
17	0,0453 “	1,15 мм
18	0,0403 “	1.024 мм
19	0,0359 “	0,9119 мм
20	0.032 “	0,8128 мм
21	0,0285 “	0,7239 мм
22	0,0253 “	0,6426 мм
23	0,0226 “	0,574 мм
24	0,0201 “	0,5106 мм
25	0,0179 “	0,4547 мм
26	0.0159 “	0,4038 мм
27	0,0142 “	0,3606 мм
28	0,0126 “	0,32 мм
29	0,0113 “	0,287 мм
30	0,01 “	0,254 мм
31	0,0089 “	0,2261 мм
32	0.008 “	0,2032 мм
33	0,0071 “	0,1803 мм
34	0,0063 “	0,1601 мм
35	0,0056 “	0,1422 мм
36	0,005 “	0,127 мм
37	0,0045 “	0,1143 мм
38	0.004 “	0,1016 мм
39	0,0035 “	0,0889 мм
40	0,0031 “	0,0787 мм
41	0,0028 “	0,0711 мм
42	0,0025 “	0,0635 мм
43	0,0022 “	0,0559 мм
44	0.002 “	0,0508 мм
45	0,0018 “	0,0457 мм
46	0,0016 “	0,0406 мм
47	0,0014 “	0,035 мм
48	0,0012 “	0,0305 мм
49	0,0011 “	0,0279 мм
50	0. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное 2019 © Все права защищены. Карта сайта
