Двутавровая балка применение. Стальной двутавр: виды, характеристики, области применения

Разновидности двутавровых балок

Двутавровая балка представляет собой прокат или сварной профиль, в разрезе напоминающий букву « Н », и используемый в качестве ответственных несущих конструкций. Балка стальная двутавровая – более выигрышный вариант в строительстве, по сравнению с квадратным профилем соответствующего сечения, конструкция получается более прочной и более облегчённой. Используются такие балки там, где требуется повышенная сопротивляемость статическим и динамическим нагрузкам. Балку двутавр овую широко применяют для изготовления разнообразных металлоконструкций и сооружений гражданского и промышленного строительства, подвесных путей, мостов, шахтных перекрытий, в автомобильной промышленности и для частного строительства, для армирования бетонных изделий, в железнодорожной промышленности. Для каждого вида работ существует своя разновидность балок, отличающихся между собой углом наклона граней полок, толщиной стали, соотношением длин между стыковочными элементами. Все

виды балок классифицируются по стандартам качества.

Двутавры делятся на:

Балки с параллельными гранями полок по двутавр ГОСТ 26020 -83 и стандарту СТО АСЧМ 20-93. Балка ГОСТ 26020 предполагает стальные двутавры горячекатаные с параллельными гранями полок высотой до 1000мм и шириной до 400мм.

Двутавр СТО АСЧМ 20-93 – стандарт СТО АСЧМ 20 распространяется на горячекатаные двутавры с параллельными гранями полок из нелегированной и низколегированной стали.

По соотношению размеров, форме профиля и условиям применения эти двутавры в свою очередь подразделяются на:

нормальные двутавры – имеют индекс Б (например, балка 20 Б1, двутавр 25Б1 , балка 30 Б2, 40Б1), широкополочный двутавр – имеет индекс Ш (балка 25 Ш1, двутавр 30 Ш1 , двутавр 35Ш1 , 45Ш2), двутавр колонный – имеет индекс К (20К1, двутавр 30К1
, 40К3). Приведём пример расшифровки обозначения балки 40Ш2:

цифра 40 обозначает высоту балки в см,

цифра после буквы –

2 – модификация, чем она больше, тем двутавр тяжелее и толще. Балки нормальные применяют для перекрытий, возведения стен, лестниц, опор, при строительстве ферм, мостов, различных гидросооружений. Балки широкополочные двутавровые используются в несущих конструкциях перекрытий, для лестничных пролётов. Колонные балки используют в промышленном строительстве.

Балка двутавровая низколегированная 09Г2С производится по стандарту СТО АСЧМ 20. Марка стали 09Г2С соответствует строительным конструкциям С345 и придаёт двутавру повышенную крепость, устойчивость к очень высоким (до +450 град С) и низким (до -70 град С) температурам, не образуя трещины. Последний факт позволяет использовать эту балку в условиях крайнего севера. Металлические балки 09Г2С изготавливают нормальные, балки 09Г2С широкополочные , балки 09Г2С колонные .

Балки с уклоном внутренней грани полок: обычные балка ГОСТ 8239 -89 и специальные двутавр ГОСТ 19425 -74. Такие двутавры обладают большой прочностью и способностью выдерживать большие нагрузки, поэтому используются при возведении мостов и используются в качестве перекрытий зданий.

Балка двутавровая ГОСТ 8239 распространяется на горячекатаный стальной двутавр с уклоном внутренней грани полок (уклон 6 – 12%) ( двутавр размеры : двутавр 10, двутавр 12, двутавр 14, балка 16 , балка 18, двутавр 20).ГОСТ 19425 относится к:

а) горячекатаным двутавровым балкам для подвесных магистральных путей –

балки монорельсовые двутавровые – имеют индекс М, уклон граней полок не может превышать 12%. Размеры балки : 18М, 20М, 24М, балка 30М , 36М, 45М. Монорельсовые балки применяют также для производства кран-балок, козловых и мостовых кранов, электротельферов.

б) балкам для армирования шахтных стволов –

специальные – имеют индекс С – с уклоном граней не более 16%. Такие балки применяют для укрепления сводов при прокладывании туннелей и шахт.

в) швеллерам специальным.

Сварные балки изготавливают с большей высотой изделия –

до 1500 мм, и длиной до 16м. Их используют тогда, когда заложены нагрузки в проект, превышающие возможности прокатной балки. Сварная балка даёт возможность уменьшить расход, количество отходов и себестоимость металла, уменьшить вес металлоконструкции, сохраняя несущую способность профиля. Такая балка стальная изготавливается строго под заказ и выполняется на автоматизированных линиях, в соответствии с нормативами. Сварную балку применяют для каркасных, несущих подкрановых конструкций, для больших пролётов перекрытий. Компания ЗАО « Металлоторг » производит изготовление сварной балки на складах в Лобне и Твери, используя марки стали 3 и сталь 09Г2с.

В изучении сортамент двутавров , размеры балки , двутавр цена

, вес двутавра, вес погонного метра балки поможет наш сайт. Произвести расчёт балки можно обратившись к нашим менеджерам, также у них можно купить балку двутавровую , балки перекрытия , сделать заказ и купить сварную балку, купить балку 09Г2С , решить вопросы по резке и доставке оплаченного металлопроката.


Двутавровые балки , которые широко используются в строительстве при создании перекрытий, это вид металлопроката, материалом для которого служит простая углеродистая, либо низколегированная, то есть с добавлением легирующих элементов, сталь. По фигуре сечения такая балка напоминает букву “Н”, что придает этой форме сортового фасонного проката дополнительную жесткость и устойчивость, а также прочность всей возводимой конструкции (двутавры в разы жестче и прочнее квадратного профиля и уголков). Стандартный двутавровый профиль изготавливается в форме наклонного или горизонтального бруса. Самый распространенный пример металлической двутавровой балки – это железнодорожная рельса.

Применение двутавровых балок.

Область применения двутавровой балки простирается от тяжелого машиностроения и вагоностроения до сооружения мостов, подвесных путей, колонн и строительства промышленных помещений, занимающих большие территории. Масштабы построек подразумевают колоссальные нагрузки на опоры, несущие конструкции и основания. Благодаря особенностям формы, двутавровые балки легко справляются с равномерным распределением вертикальной нагрузки, противостоят «неперпендикулярным» нагрузкам, таким как скручивание. Они способствуют снижению общего веса сооружения. Оптимальное расстояние между балками и верный диапазон в осях опор выдерживает постоянную и переменную нагрузку в составе любого перекрытия. Использование двутавра, ко всему прочему, существенно снижает расходы и период строительства, предотвращает усадку и любую деформацию основания сооружений. Для расчета балки перекрытия, воспользуйтесь онлайн калькулятором расчета балки перекрытия .

При возведении каркасов жилых помещений применяется деревянный двутавр , в том числе при оформлении экстерьера и облицовки здания.

Виды двутавровых балок.

Внутренние грани двутавровых полок могут быть расположены наклонно, либо параллельно. Совокупность профильных балок (сортамент) ориентируется на взаимоположение наклонных (У) и параллельных (П) внешних граней, на расстояние между ними.

Типоразмеры и ГОСТы:

Балка двутавровая ГОСТ 26020 83 – имеет параллельные грани полок, высота варьируется от 10 до 100 см, а ширина полок – от 5,5 до 40 см. По ширине различают узкополочные (У), нормальные (Б), среднеполочные (Д), широкополочные (Ш) и колонные (К). Высота профиля колонного двутавра практически идентична ширине полки.

Двутавры с наклонными гранями полок, классифицируются на:

Обычные (ГОСТ 8239 89) – максимальная величина уклона внутренних граней порядка 6-12%;

Специальные (ГОСТ 19425 74) – М (для подвесных путей), с углом наклона не больше 12% и С:

(для армированных шахтных стволов), максимальный угол наклона 16 %.

Габариты любого готового изделия, соответствующего стандартам ГОСТ, совпадают с заявленными в чертеже по высоте, ширине и толщине и поперечному сечению.

Расшифровываем маркировку двутавровых балок.

Возьмем двутавровую балку с параллельными гранями со следующей маркировкой – 24ДБ1. Первые две цифры – это высота группы профилей (в сантиметрах), следующие за ними буквенные индексы обозначают вид профиля согласно ширине полок; далее, в случае, когда параметры полок и стенок отличаются, указывают размер профиля в серии.


Изготовление двутавровых балок.

Изготовление двутавровой балки осуществляется в н

ptk-granit.ru

основные виды, рекомендации по использованию



Балка представляет собой составной линейный элемент несущей конструкции, имеющий минимум  две точки опоры (опирается на оба конца) и работающий на изгиб. Использование балки направлено в первую очередь на распределение весовой нагрузки всей конструкции. Наиболее часто применяется горизонтальное использование балки, которая компенсирует вертикальную поперечную нагрузку. А само весовое давление балки компенсируется вертикальными элементами, горизонтальная поверхность которых является точкой опоры для балки. Последующая компенсация приходится на опоры конструкции, если отсутствуют дополнительные промежуточные элементы. Таким образом, взаимокомпенсация весовых нагрузок позволяет обеспечить устойчивость и надежность всей конструкции.

Виды балок в строительстве

На фото: балки двутавровые в устройстве кровли

Существует большое количество официальных классификаторов элементов строительных конструкций. Ниже будет представлены две наиболее объективные классификационные схемы.

Классификация строительных балок по виду материала

  • Стальная балка представляет собой поперечный или продольный элемент несущей конструкции, выполненный из специальной, углеродистой или низколегированной стали методом горячего или холодного металлопроката. Главное достоинство стальных балок: оптимальная степень прочности при работе на изгиб. Применяются при возведении конструкции, предполагающей повышенную весовую нагрузку или высокую степень опасности: подвесные пути, шахтные стволы и так далее.

На фото: стальная двутавровая балка

  • Железобетонная балка представляет собой строительный элемент линейного типа, применяемый в несущей конструкции с целью перераспределения веса и повышения устойчивости всей конструкции и состоящий из композиционного материала: бетонная матрица, усиленная стальной арматурой. Железобетонные балки являются более дешевым аналогом стальных балок и применяются на объектах со стандартной весовой нагрузкой: жилищное строительство, возведение зданий промышленного типа.

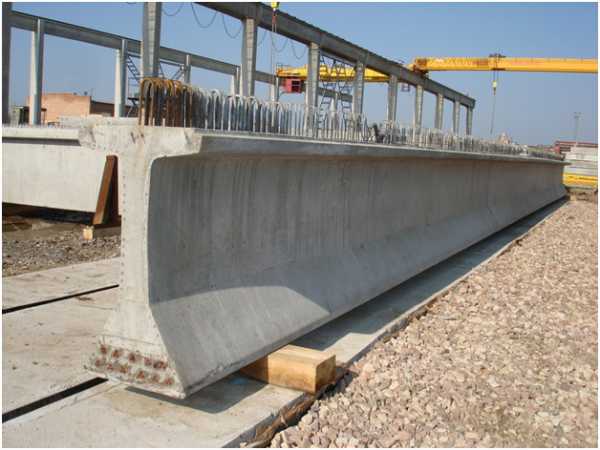

На фото: железобетонная балка для возведения моста

  • Деревянная балка представляет собой элемент несущей деревянной или иной облегченный конструкции, выполненный из древесины. Широко применяется для возведения жилых и хозяйственных сооружения из дерева.

На фото: деревянная балка в устройстве перекрытия

Классификация строительных балок по типу торцевого сечения

  • Сечение прямоугольного типа. Целесообразно в использовании в пролетах с малой длиной.
  • Сечение «L»-типа. Применение целесообразно при конструировании фасадов сооружений.
  • Стандартные и двускатные тавровые балки (сечение «T»-типа). Оптимально подходят для пролетов средней длины. В
  • Балка двутавровая. Имеют повышенную устойчивость и используются для длинных пролетов.
  • Сечение «V»-типа. Используются в качестве дополнительного элемента для усиления несущей конструкции.
  • Сечение «VT»-типа. Использование в качестве прогонов.

Двутавровые балки в свою очередь делятся на подкатегории:

  • Балка двутавровая с параллельными гранями полок. Стандарты и размеры представлены ГОСТом 26020-83.
  • Стандартная двутавровая балка с углом наклона граней полок от 6 до 12%. Стандарты и размеры представлены ГОСТом 8239-89.
  • Специальная двутавровая балка, стандарты и размеры представлены ГОСТом 19425-74. Делятся на два подтипа с маркировкой: «M» — двутавровая балка имеет угол наклона граней до 12%; «C» — двутавровая балка имеет угол наклона граней до 16%.

Отдельно необходимо рассмотреть такой элемент несущей конструкции, как ригель (иногда имеет наименование: ригельная балка). Ригель в подавляющем большинстве случаев бывает железобетонным и в отличие от стандартной балки является неотъемлемым элементом рамы (балка – это самостоятельный элемент конструкции). Ригель широко используется при устройстве опалубки.

Расчет прочности балки при работе на изгиб

Для расчета прочности балки на прогиб (то есть определение веса, который данный элемент несущей конструкции способен выдерживать без появления деформаций и иных ведущих к разрушению конструкции факторов) требуется учитывать целый ряд факторов, основными из которых являются:

  • Длина балки. Чем короче балка, тем большую нагрузку она способна выдержать.
  • Материал, из которого изготовлена балка. Сталь является наиболее прочным материалом.
  • Поперечное сечение балки (площадь и форма). Чем больше площадь, тем больше допустима нагрузка на изгиб.
  • Способ закрепления балки в несущей конструкции. Во многом зависит от формы сечения. Балка двутавровая крепится наиболее прочно.

Для расчета максимальной нагрузки на изгиб используют формулы сопромата. Для упрощения процесса можно использовать онлайн-калькулятор, позволяющий получить достаточно точное значение на основании введенных данных.

Рекомендации при выборе строительных балок и возведении конструкций

  • Основным фактором при выборе балки для возведения несущей конструкции является расчет веса максимальной нагрузки при воздействии поперечных вертикальных сил. Однако, в районах с нестабильными климатическими условиями и высокой степенью сейсмологической опасности необходимо произвести расчет действия поперечных горизонтальных сил.
  • Профили двутавра могут иметь в маркировке следующие буквы: Б, Ш, К. Расшифровка: Б – стандартная, Ш – широкополочная и К – колонная двутавровая балка соответственно.

Выбрать оптимальные профили балки при строительстве – обеспечить долговечность и надежность конструкции!



viascio.ru

Что такое двутавровая балка и признаки ее классификации

Двутавр – сортовой прокат, который имеет широкую сферу применения. Изделие представляет собой горизонтальный брус из стали, сечение которого сделано в форме буквы «Н». Нижний и верхний пояса изделия соединены с помощью стенки.

Двутавр: виды и размеры

В настоящее время выпускают несколько видов двутавровых балок: их классифицируют в зависимости от конструктивных особенностей. Грани полок могут иметь параллельное расположение или находиться под углом. Как правило, продукцию изготавливают с использованием углеродистой или низколегированной стали.

Таким образом, двутавры классифицируют в зависимости от:

  • материала, используемого для их производства;
  • области применения и назначения;
  • технологии изготовления;
  • расположения граней полок и их уклона.

Эксплуатационные и геометрические характеристики двутавров позволяют использовать их во многих сферах. Как правило, изделия применяют для решения строительных задач. Они незаменимы при возведении крупных зданий. В этом случае с их помощью формируют несущие конструкции.
Технические характеристики двутавровых балок позволяют им выдерживать значительные нагрузки. Именно благодаря этому их можно использовать для создания перекрытий, которые в процессе эксплуатации подвергаются большим вертикальным или горизонтальным нагрузкам.
Изделия данного вида удобно применять для возведения мостовых сооружений, подвесных путей и опор. В некоторых случаях их применяют в машиностроительной области.
Следует отметить, что при производстве двутавров могут быть использованы различные ГОСТы:

  • ГОСТ 8239-89 определяет ограничения по величине уклона для внутренних граней (6-12%). Это изделия общего назначения.
  • ГОСТ 19425-74. Двутавры специального назначения, созданные в соответствии с этими требованиями, должны иметь угол наклона не более 12% для категории «М» и не более 16% для категории «С».

При выборе двутавра следует обратить внимание на его обработку. Качественными считаются изделия, которые тщательно очищены от ржавчины, грязи, жира и других загрязнений.

metallz.ru

виды, сечения, материал и маркировка

При строительстве промышленных и жилых сооружений немаловажную роль играет такая конструкция, как балка. Этот элемент является несущим на себе основные нагрузки здания в вертикальном направлении. Поэтому очень важным моментом в процессе возведения постройки является расчет и выбор этой строительной детали. От ее надежности, стойкости будет зависеть срок эксплуатации комплекса.

По способу крепления, строительная балка выступает в качестве горизонтального или наклонного бруса, чаще работающего на изгиб. Дополнительная важная функция горизонтальной балки — распределение рассредоточенной нагрузки при действии вертикально направленного момента силы. Именно эта направленность позволяет изделию значительно снизить давление на вертикальные конструкции (колонны, стойки) и прочно их укрепить.

Какие бывают виды балок?

Строительные балки, как и практически все материалы, используемые на стройках, классифицируются по различным видам, ориентированным на определённые работы.

Деревянные

В спектр балочных древесных изделий применяемых, соответственно, в деревянных постройках, попадают лаги, ригели, прогоны, перекладины, и другие элементы, составляющие каркас брускового или бревенчатого жилого загородного дома. При разделении этажей используют балки перекрытий. Для устройства крыши выстраивают балочный каркас, где применяют стропила. Главная функция деревянных балок, равномерное распределение нагрузки по плоскости верхнего покрытия (крыши). Качественные характеристики материала залог прочности и устойчивости сооружения.

Обязательно нужно помнить, что для поддержания прочности, деревянные изделия, в том числе и деревянная балка, должны быть обработаны специальными составами для защиты от горения и плесени.

Железобетонные

В строительстве, монтаж железобетона, например, на промышленных предприятиях, учитывает включение соответствующих изделий в устройство подкрановых балок, бетонных ригелей, устанавливаемых на колонны, под плиты перекрытия.

Железобетонные балки являются строительным элементом линейного типа. Выполненные из качественного бетона с расположенной внутри стальной арматурой для усиления, предназначены перераспределять нагрузку и повысить устойчивость основного конструктива.

Металлические

Металлоконструкции в строительстве включают горизонтальные и наклонные стальные балки, как важную часть жёсткого каркаса. Чаще это двутавровые балки с параллельными гранями. Основные их типы — широкие и колонные. Последние не предназначены для выдерживания повышенной нагрузки, поэтому при монтаже опорных частей, воспринимающих влияние основных действующих сил, используют широкополые балки. Применяются при устройстве подвесных путей, шахтных стволов и так далее.

Опоры

Сама балка ложится на опоры. В зависимости от конструктивных особенностей детали бывают:

  • разрезными: две опоры поддерживают строительный элемент между этажами, в кровле крыши или мостовыми пролетами;
  • неразрезными: несколько опор держат балку, прогиб в одном месте влияет на всю балочную нагрузку.

В зависимости от количества опорных связей данные элементы можно классифицировать на виды:

  • статически определимые: когда количество реакций связей равно числу независимых уравнений равновесия статики;
  • статически неопределимые: когда количество связей больше возможных уравнений статического равновесия.

Поперечное сечение как форма классифицирования

Стальные балки можно классифицировать по торцевому сечению. Подобная классификация в строительстве позволяет распределить соответствующие элементы в сортаменте металла и, таким образом, провести подбор изделий. Например:

  • Прямоугольное сечение. Соответствует применению в пролетах с небольшой длиной.
  • Сечение типа «L». Предназначено главным образом при возведении фасадов сооружений.
  • Сечение типа «Т». Принадлежит стандартным и двускатным тавровым балкам. Оптимально соответствуют проведению монтажа пролетов средней протяжённости.
  • Двутавровое сечение. Балки наделены повышенной устойчивостью и используются для пролётов большой длины. В свою очередь, двутавр может иметь параллельные грани полок. Параметры их разнятся в соответствии со стандартами и установленными ГОСТами.
  • Сечение типа «V». Такая строительная балка играет роль дополнительного изделия для усиления несущей конструкции.
  • Сечение типа «VT». Соответствует прогонам.

Выбор одного из этих видов зависит от назначения сооружения, сейсмоустойчивости региона, стоимости строительства.

Так, полые опоры обычно находят свое применение в легких постройках гаража, небольшого магазина, маленького навеса.

Цельные брусы вполне подойдут для перекрытий на чердаке простого деревянного домика. Различные «тавровые варианты» предназначены для более серьезных нагрузок в многоэтажных домах, производственных постройках. Двутавровые формы на крупных стройках самые популярные, так как они отлично справляются с нагрузкой на изгиб в кровельных конструкциях. Для придания им наибольшей прочности производят такие балки с толстой стенкой, с внутренними гранями под уклоном или параллельно.

А вот трапецеидальные горизонтальные опоры являются самыми крепкими и дорогостоящими.

Из какого материала и как изготавливаются балки?

Для строительных работ используются перекрытия, которые различаются по материалу и виду изготовления:

  • Деревянные. Делятся на цельнобрусовые и комбинированные (склеенные из ДВП, фанеры и дерева).
  • Металлические. Бывают трех классификаций: выполнены способом горячего литья уже готовой формы, сваркой отдельных частей и особые кровли из легких металлов для спортивных, концертных и выставочных сооружений.
  • Железобетонные. Производятся либо в промышленных условиях с непременной вставкой арматуры, либо способом литья сразу на строительной платформе.

Нюансы при расчете балки на прочность

Расчёт прочности балки на изгиб означает определение данных по массе пригодной для балочной конструкции. При этом не допускается проявление каких-либо разрушающих деформаций, таких, как трещины.

Главные факторы, которые учитываются при расчёте на изгиб уже в более подробной форме рассмотрены выше. Выделяя основные моменты, получают следующие характеризующие данные:

  • Длина балки. Изменение её в меньшую сторону повышает устойчивость, и способность выдерживать повышенные нагрузки.
  • Материал изготовления. Самым крепким считается сталь. Далее, следует железобетон и замыкает цепочку древесина.
  • Поперечное сечение. Расчёт площади сечения даёт понимание того какая строительная балка пригодна для проведения тех или иных работ.
  • Способ крепления в несущих конструкциях. Этот пункт тесно связан с предыдущим. Наиболее прочное закрепление проводится при монтаже двутавровых балок.

Важные рекомендации, которые стоит учитывать, выбирая балки

Повторно можно заявить, что балка в строительстве, это один из главных элементов сооружения. Основной фактор при отборе балок для несущих элементов – значение максимальной нагрузки при влиянии вертикально направленных поперечных сил.

В районах, где присутствуют нестабильные климатические условия и высокая степень движения грунта, представляющая сейсмологическую опасность, расчет работы поперечных горизонтальных сил обязателен.

Для облегчения подбора данных, чтобы впоследствии сделать заявку, балки распределены по буквенным маркировкам: Б, Ш, К. Соответственно:

  • Б – стандартные.
  • Ш – широкополочные.
  • К – колонные двутавровые балки.

Следовать рекомендациям необходимо для гарантии конструкциям долговечности и надёжности при возведении зданий.

sopromats.ru

Виды двутавров и особенности их использования

Опубликовано admin Июн 8, 2015 в Промышленность

Балка двутавровая представляет собой металлическое изделие с профилем. Эти балки могут различаться между собой толщине стали и углу наклона полок. Основным сырьем для производства двутавров является низколегированная, а так же углеродистая сталь. В настоящее время двутавры используют при строительстве, как промышленных, так и гражданских объектов.

Использование в конструкциях

Чаще всего, двутавры из стали используют при возведении зданий, подвесных и подкрановых путей, промскладов, мостов, дорожных эстакад, резервуаров, мачт, башен, колонн, ангаров, трубопроводов и аналогичных конструкций. Востребованы двутавры в автопроме, а так же при монтаже каркасов с большими пролетами.

Высокая популярность двутавров связана с тем, что они в разы эффективнее, чем простые горячекатаные балки. Но, высокая эффективность достигается только в том случае, если был правильно подобран размер, вес и сечение. К особенностям двутавров стоит отнести так же то, что балка может состоять из разного металла.

Существуют разные виды двутавров, каждый из них предназначен для определенных целей. Так обычная балка применяется при строительстве веток опор и колонн, широкополочные используются почти во всех сферах строительства, так как не требуют проведения дополнительной обработки и применения крепления. Колонные используют при строительстве колонн, мостов и зданий с большой высотностью.

Обычные двутавровые балки имеют уклон грани в шесть-двенадцать процентов, а специальные от двенадцати и до шестнадцати процентов. Двутавр с наклоном в двенадцать процентов используется для строительства подвесных путей.

С помощью такой балки создают очень надежные мосты, которые хорошо сопротивляются деформации. Балки с уклоном в шестнадцать процентов, используют для армирования стволов в шахтах. Стоит отметить, что по всей длине этих изделий утолщены, как стенки, так и полки.

Основные достоинства и недостатки двутавров

Двутавровые балки OrisGroup отличаются высоким уровнем прочности и надежности. Они не деформируются, поэтому их геометрические характеристики неизменны даже по прошествии большого промежутка времени. Кроме того, они прекрасно справляются с такими нагрузками, как изгиб и сжатие. Хорошо переносят, как погодные, так и механические воздействия.

Этот вид балок отличается относительно не большим весом, а следовательно, их можно применять в тех случаях, когда необходимо минимизировать нагрузку на основание. При применении двутавров нет отходов, так как можно заказать балку под свои размеры.

Кроме того, двутавры универсальны, экономичны и очень быстро устанавливаются. Благодаря особенностям своей геометрии, без проблем складируются и перевозятся.

Так же, есть возможность производства двутавров по индивидуальным размерам, поэтому вы всегда можете купить металлопрокат, который максимально вам подойдет.

К недостаткам двутавров относят их маленькую стойкость к коррозии, а так же невысокую огнестойкость.

www.4ne.ru

Двутавровая балка – виды и технические характеристики

Двутавровая балка — это один из основных профилей проката, широко применяемого в строительстве. Популярность двутавра объяснима тем, что нагрузка, которую может выдержать такой профиль, 30-кратно превышает нагрузку профиля квадратной формы той же площади сечения.

Поэтому Н-образные двутавровые балки широко применяют для строительства промышленных, гражданских и военных объектов, в горнорудной промышленности при строительстве шахт, а также инженерных сооружений, например, опор, ж\д мостов, и других сооружений, где от металлоконструкций требуется высокая прочность и сопротивляемость статическим и динамическим нагрузкам.

Виды двутавровых балок

Все балки такого профиля можно разделить по следующим параметрам:

  • размеры,
  • назначение,
  • технология изготовления,
  • толщина стенок,
  • состав материала,
  • расположение планок и другие характеристики.

Помимо стандартных двутавр с углом наклона внутренних планок от 6 до 12 градусов, промышленностью также выпускаются балки серий М и С, отличающиеся по своим характеристикам и стоимости.

Серия М — используется для подвесных путей (монорельс), их можно визуально определить по углу наклона внутренних граней, составляющему меньше 12 градусов.
Серия С, специальная — угол наклона до 16 градусов, используются для армирования стволов шахт.

Также и балки другого назначения маркируются буквами своих серий:

  • Б — стандартная, обыкновенная двутавра,
  • Ш — широкополочная балка, обычно применяется для возведения ненагруженных колонн,
  • К — балки, применяемые для возведения тяжелых колонн.

По типу изготовления балки делятся на:

  • горячекатаные,
  • сварные.

Горячекатаные цельные балки, согласно ГОСТу 8239-72, выпускаются высотой от 100 мм до 500 мм и длиной от 4 до 12 метров. Однако, длина балок может различаться, в зависимости от производителя, и может быть как мерной, так и различной длины, даже превышая 12 метров, если на то есть договоренность с заказчиком проката.

Сварные балки, благодаря особенностям технологии их изготовления, могут быть крупнее, чем 500 мм по высоте, доходя до 1013 мм.

Помимо габаритных размеров, при выборе двутавр нужно учитывать толщину полки. Сделать это для балок с наклонными гранями сложнее, поэтому у балок таких серий этот параметр определяют как общее среднее значение.

Другой немаловажной характеристикой является вес погонного метра балки. По причине того, что для их производства применяется качественная легированная сталь с низким содержанием углерода, такие балки имеют солидный вес, который нужно учитывать в проектировании с применением двутавровых балок.

к оглавлению ↑

Расчет нагрузки на двутавровую балку

Вес двутавровой балки рассчитывается на основании параметров профиля из ГОСТ 8239—89. В этом стандарте приведены характеристики всех стандартных профилей, выпускаемых промышленностью.

Чтобы рассчитать нагрузку и выбрать из сортамента подходящий профиль, необходимо произвести расчет несущей способности балки, а затем добавить запас прочности. Обязателен запас прочности в 20-30% для сварных конструкций и рекомендуется, с учетом прогиба, выбирать более крепкий профиль, превышающий по характеристикам подходящий по нагрузке.

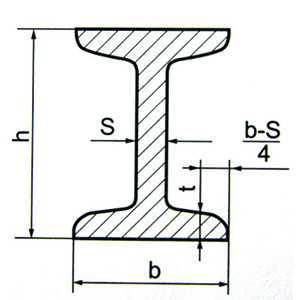

Двутавровая балка ГОСТ 8239—89

Обычно на балке указывается ее размер и допустимая нагрузка. Величину нагрузки можно рассчитать как произведение рассчитанного нормативного воздействия на данный элемент конструкции, умноженный на коэффициент прочности по нагрузке. К этому значению прибавляем собственный вес балки и получаем значение, по которому можно выбрать нужный профиль.

Также нужно помнить, что для балок, используемых как для перекрытий, так и колонн, необходим некоторый запас для сварных швов. Особенно актуально это для колонных балок, требующих для своего размещения наличия железобетонной подушки, к которой приваривается балка. В этом случае нужно оставлять допуск около 40 мм для приваривания балки.

к оглавлению ↑

Точность прокатки

Согласно стандарту, двутавровые балки выпускаются двух серий:

  • обычной точности (В),
  • повышенной точности (Б).

Качество профиля замеряют по целому ряду отклонений от эталонных показателей, а именно:

  • высоте,
  • ширине полки,
  • толщине полки,
  • перекосу полки при заданной ширине,
  • отклонению от симметричности,
  • длине балки.

Все вышеперечисленные параметры указаны в ГОСТ 8239—89, там же прописаны требования к качеству изготовления профиля, независимо от серии, а также способы замера показателей двутавровых балок.

Являясь незаменимым видом металлоконструкций в строительстве, двутавровые балки активно применяются в возведении конструкций, отличающихся надежностью и долговечностью.

stroymetcon.ru

Двутавровая балка.



Двутавр или двутавровая балка – это один из установленных стандартных профилей конструктивных строительных элементов. Название её происходит от латинского слова taurus, что в переводе означает – бык. Связано это с тем, скорее всего, что в своём поперечном сечении двутавр имеет форму двух соединённых букв Т или буквы Н,  а, следовательно, имеет два рога.  Основным предназначением такого строительного элемента является приём вертикальной (реже горизонтальной) нагрузки, что создают ему отдельные части сооружения. После этого, благодаря своей конструкции двутавр равномерно распределяет её на остальные опорные площади либо передаёт эту нагрузку на несущие элементы конструкции. Изготавливается двутавр обычно с прокатного чёрного металла, но бывают и двутавры деревянные. Для проката обычно используют углеродистую  и низколегированную сталь. В поперечном сечении балки двутавра,  как правило, различают стенку и две полки, расположенные на торцах стенки.

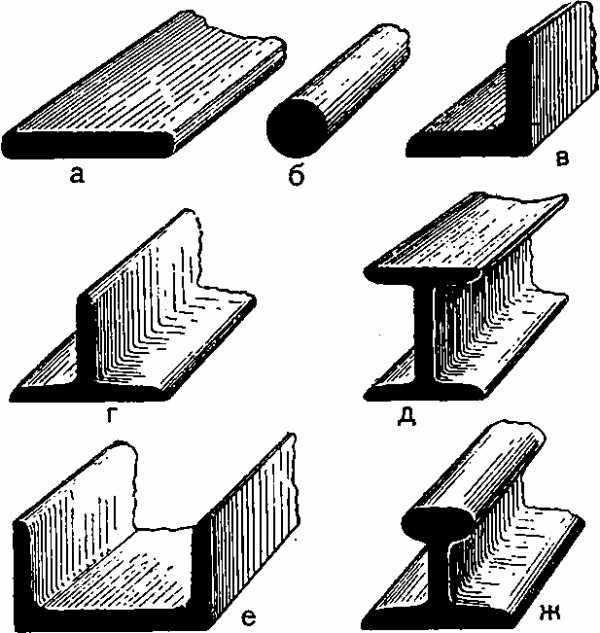

Виды двутавров и область их применения.



Основной областью применения  двутавровых балок является перекрытия  многоэтажных сооружений. Кроме того двутавр широко применяется и в строительстве мостов, реже – в машиностроении и вагоностроении. Не редки случаи использования двутавра и для армирования проходов в шахтах.



Подразделяются двутавры по следующим параметрам:



  • По толщине стенки;
  •  По расположению полок: параллельно и с уклоном.



Параллельные в свою очередь различают:



  • Б – нормальные.
  • Д  – среднеполочные.
  • К – колонные.
  • У – узкополочные.
  • Ш – широкополочные.



Двутавры с уклоном  также подразделяются на:



  • М – обычные, у которых полки имеют уклон внутренних граней до 12 %. Они обычно применяются для подвесных путей.
  • С – специальные , у которых полки имеют уклон внутренних граней свыше 16 %. Такие двутавры, как правило, используют для армирования шахтных стволов.



Существуют кроме этого и деревянные двутавры. Они применяются в основном в каркасном домостроении. Их применение позволяет значительно сократить время монтажа здания и его общий вес. Кроме того, применение двутавра исключает такие явления в ломе как усушка, усадка, сдвиги, трещины и т.п.



Двутавровые балки – это основной составляющей любой рабочей площадки при строительстве мостов, перекрытий, промышленных зданий. Применение балок позволяет значительно снизить нагрузки и уменьшить расход металла. Балки позволяют воссоздать формы опор, и применение их приводит к значительному уменьшению веса металлоконструкций.

По точности прокатки двутавровая балка подразделяется:

• Б – повышенная;

• В – обычная.

Двутавровая балка

Современная эпоха примечательна тем, что на наших глазах происходит повсеместное вытеснение крупноблочных железобетонных конструкций монолитным строительством. Оно имеет целый набор преимуществ – начиная от прочности конструкции, которая в первую очередь зависит от качества соединения элементов. У монолита соединений практически нет, поэтому случается, что при землетрясении дом-монолит накреняется или даже заваливается на бок, но не рассыпается на части.

Для отливки горизонтальных перекрытий применяется унифицированная опалубка, одной из основных частей которой выступает балка перекрытия. Покоясь на вертикальных стойках, балка удерживает на себе непосредственно палубу из состыкованных фанерных щитов, поверх которой наливается и застывает бетонный раствор с предварительно собранной арматурой.

Практика показала, что наиболее рациональной является деревянная балка двутаврового сечения.

Особенности двутавровой балки.

Двутавровое сечение, имеющее вид лежащей на боку буквы «Н», с точки зрения сопротивления материалов является наиболее рациональным профилем. Он состоит из 3-х элементов, имея при этом жесткость и прочность на прогиб и скручивание мало уступающие полнотелому прямоугольному брусу, в тоже самое время будучи намного легче. К тому же качественных досок из одно и того же объема сырой древесины можно получить больше, чем бруса того же качества – меньше выбраковки по природным дефектам.

Это делает двутавровую балку куда более экономичным видом оснастки. Правильно склеенная из нескольких частей двутавровая балка меньше подвержена короблению при рассыхании древесины, а в условиях бетонных работ это не редкость.

Вдобавок, как уже упоминалось, меньший в сравнении с полнотелым брусом вес делает работу опалубщика менее тяжелой и травмоопасной.

Двутавровая арендованная балка вас выручит!

Смелость архитектурных решений ставит перед современными строителями непростые задачи, среди которых и обеспечение стройки необходимой оснасткой. Разумным решением вопроса нередко становится аренда двутавровых балок и другой строительной оснастки у специализированных компаний, обладающих достаточными ресурсами для удовлетворения свих клиентов. Таков наш «АрендаСтрой». Мы располагаем парком качественных двутавровых балок из дерева для опалубочных работ. Заключите с нами договор аренды – и целый ряд вопросов будет благополучно закрыт.





www.arendaa.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
