Клапан – тип трубопроводной арматуры

Клапанами называются конструкции трубопроводной арматуры с затвором в виде плоской или конусной тарелки, перемещающимся возвратно-поступательно вдоль центральной оси уплотнительной поверхности седла корпуса. К клапанам относят также конструкции арматуры (поворотные клапаны), в которых затвор в виде тарелки совершает движение по дуге. Дуга, описываемая центром затвора, касательна к оси седла, центр дуги находится вне отверстия седла, а ось поворота затвора перпендикулярна к оси потока среды.

В зависимости от взаимного расположения входного и выходного присоединительных патрубков различаются проходные и угловые клапаны. Проходными называются клапаны, у которых оси входного и выходного присоединительных патрубков совпадают или параллельны; угловыми — у которых эти оси взаимно перпендикулярны. Проходные клапаны называются прямоточными

, если направление потока в корпусе клапана близко к прямолинейному. Клапанами называется также арматура с упруго деформируемым затвором — мембранная и шланговая.

Клапаны имеют большое число разновидностей. В зависимости от назначения они подразделяются на:

  • Запорные;
  • Регулирующие;
  • Предохранительные;
  • Перепускные;
  • Отсечные;
  • Дыхательные;
  • Обратные и др.

Клапаны могут быть односедельными и двухседельными. Односедельные клапаны по форме затвора делятся па тарельчатые и игольчатые. Клапан с ручным управлением, в котором затвор перемещается при помощи резьбовой пары, иногда называют вентилем. Различают запорные и регулирующие вентили.

  • Запорные клапаны предназначены для полного перекрытия потока среды и снабжены запорным органом. Запорные клапаны всегда односедельные.
  • Мембранными клапанами называются конструкции арматуры, в которых перекрытие потока среды осуществляется с использованием упруго деформируемой мембраны (резина, пластмасса). Такие клапаны обычно изготовляются из чугуна, а внутренние полости их покрываются защитным коррозионностойким слоем из неметаллических материалов (резина, пластмасса, эмаль). Мембрана также обеспечивает герметизацию подвижного соединения шпиндель — крышка по отношению к внешней среде.
  • Шланговыми клапанами называются конструкции арматуры, в которых перекрытие потока среды осуществляется пережимом резинового шланга, расположенного внутри клапана, через который проходит среда. Применяются клапаны с односторонним и
    двусторонним пережимом шланга
    .
  • Регулирующие клапаны предназначены для пропорционального (аналогового) регулирования расхода среды и управляются от постороннего источника энергии. Снабжены регулирующим органом односедельным или двухседельньм. Клапаны с пневмо- или гидроприводом одностороннего действия, снабженные силовой пружиной или грузом, по виду действия подразделяются на нормально открытые (НО) и нормально закрытые (НЗ).
  • Предохранительными называются клапаны, предназначенные для автоматического сброса среды при повышении (в замкнутом пространстве) давления среды сверх установленного. В зависимости от пропускной способности различаются предохранительные клапаны малого, среднего и полного подъема. В малоподъемных предохранительных клапанах подъем тарелки совершается на
    1/40— 1/20
    диаметра седла, в полноподъемных — на высоту более 1/4 диаметра седла, в среднеподъемных (применяются редко) — на высоту от 1/20 до 1/4 диаметра седла. В зависимости от количества седел (и тарелок) предохранительные клапаны бывают одинарные и двойные. По методу нагружения предохранительные клапаны подразделяются на грузовые, у которых герметизация запорного органа обеспечивается с помощью груза, и пружинные, у которых герметизация запорного органа обеспечивается усилием пружины.

Импульсное предохранительное устройство состоит из главного предохранительного клапана с приводом, действующим с использованием рабочей среды, и импульсного предохранительного клапана, управляющего работой привода главного предохранительного клапана.

  • Перепускные клапаны предназначены для поддержания давления среды на требуемом уровне путем перепуска ее через ответвление трубопровода.
  • Отсечными называются клапаны, предназначенные для быстрого перекрытия потока среды. Отсечные клапаны называют также защитными клапанами.
  • Дыхательными называются клапаны, предназначенные для выпуска накопившихся паров или воздуха и предотвращения образования вакуума в резервуарах в результате «большого» и «малого» дыхания. «Большое» дыхание создается при поступлении и расходе жидкости, «малое» дыхание вызывается температурными колебаниями.
  • Обратные клапаны предназначены для предотвращения образования обратного потока среды. Запорный орган в обратных клапанах открывается прямым потоком среды, а закрывается обратным потоком. Обратные клапаны подразделяются на
    подъемные
    и поворотные. Подъемные обратные клапаны имеют затвор, совершающий возвратно-поступательное движение. Поворотные обратные клапаны имеют затвор, поворачивающийся вокруг горизонтальной оси, расположенной выше центра седла клапана. Поворотные обратные клапаны могут быть одно- и многодисковыми. Подъемные обратные клапаны, имеющие сетку и предназначенные для установки в начале всасывающего трубопровода, называются приемными клапанами. Невозвратно-запорными клапанами называются обратные клапаны, имеющие устройство для принудительного закрытия. Невозвратно-управляющими клапанами называются обратные клапаны, имеющие устройство для принудительного открытия и закрытия.



Автор: Гуревич Д. Ф.
Источник: Трубопроводная арматура: Справочное пособие.

Гуревич Д. Ф. 1981 год
Дата в источнике: 1981 год

Клапаны

Каталог трубопроводной арматуры АРМАТЭК

Слово «клапан» пришло в русский язык из немецкого языка не так давно ─ в XVIII веке. В нем Klappe означает крышка. И действительно, словно крышка клапан способен открывать и закрывать проход для чего-либо.

Клапаны окружают человека повсюду. Они ─ часть его самого. Регулирующие движение крови сердечные клапаны есть у всех живых существ, в груди которых бьется сердце.

Клапаны закрывают карманы пиджаков, пальто, сумок. Клапаны используются в типографии (клапан обложки книги). Они не чужды искусству ─ с помощью клапанов духовых инструментов выдыхаемый из легких воздух превращается в звуки музыки.

Клапаны широко применяются в технике: клапан двигателя, клапан насоса, клапан компрессора. Каждому автолюбителю известно, что такое регулировка клапанов или замена клапанов. И, наконец,

Клапан ─ один из типов трубопроводной арматуры

Кто первым применил клапан в этом качестве, установить доподлинно уже никогда не удастся, но прообразы современных клапанов использовались много веков назад в акведуках Древнего Рима.

В трубопроводной арматуре клапаном называют один из ее типов наряду с задвижкой, краном и дисковым затвором. Отличительный признак клапана ─ запирающий или регулирующий элемент, перемещающийся параллельно оси потока рабочей среды.

Существует большое число разновидностей клапанов. В качестве основного узла они входят в конструкцию большинства регуляторов, воздухоотводчиков и немалой части конденсатоотводчиков.

Главные свойства клапанов:

  • малая строительная высота;
  • быстрое срабатывание;
  • высокая герметичность;
  • наличие противодавления рабочей среды;
  • большое гидравлическое сопротивление;
  • значительное усилие на привод затвора;
  • большая строительная длина.

Первые три позиции в этом списке относятся к безусловным достоинствам клапанов. Три последних ─ к его не самым сильным сторонам.

Клапаны одновременно «родственники» и в чем-то антиподы другого типа арматуры ─ задвижек. У тех, и других перемещение запорного или регулирующего элемента ─ линейное, в отличие от кранов и дисковых затворов, у которых оно вращательное. И в то же время многие из перечисленных в предыдущем абзаце свойств у клапанов и задвижек разнонаправлены. У последних большая строительная высота, малая строительная длина, незначительное гидравлическое сопротивление, медленное срабатывание. Запорные клапаны открывают и закрывают проход быстрее, чем задвижки, что востребовано при частых переключениях. Но, в отличие от задвижек, при проходе запорного клапана потоку приходится изменять направление движения.

Клапан и виды трубопроводной арматуры

Фактически любой вид арматуры нашел свое конструктивное воплощение в клапанах. Клапаны присутствуют во всех разновидностях арматуры по назначению и области применения: общепромышленной, санитарно-технической, редукционной, контрольной, энергетической и других. Выполненная в виде клапана предохранительная арматура носит название предохранительный клапан, обратная ─ обратный клапан, регулирующая ─ клапан регулирующий и т. д.

Есть клапаны запорные, смесительные, распределительные, разделительные, отсечные, отключающие. Клапаны ─ составная часть конструкции значительной части технических устройств ─ представителей фазоразделительной арматуры.

Предохранительный клапан служит для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды. Обратный клапан ─ для автоматического предотвращения обратного потока рабочей среды. Регулирующий клапан ─ для регулирования ее параметров путем изменения расхода или проходного сечения.

Пример обратного клапана─ приемный клапан, устанавливаемый на конце трубопровода перед насосом.

Разновидность регулирующей арматуры ─ дыхательный клапан (другие названия ─ впускной или выпускной клапан), предназначенный для герметизации емкостей, в которых содержатся газ, воздух или пар. Также составной частью регулирующей арматуры является перепускной клапан, служащий для периодического снижения давления в трубопроводе и оборудовании «до себя» в случае превышения им установленного значения.

Корпус клапана

В зависимости от способа формообразования корпуса клапаны бывают кованые, литые, сварные, штампованные или комбинированные: литосварные (в них изготовленные методом литья корпусные детали соединены сваркой), штампосварные (сваркой соединены корпусные детали, полученные методами штамповки, ковки или вальцовки), литоштампосварные.

По типу конфигурации присоединительных патрубков различаются клапаны угловые и проходные. У угловых клапанов оси входного и выходного патрубков расположены перпендикулярно или хотя бы непараллельны друг другу. У проходных они взаимно параллельны. Проходя угловой клапан, поток делает один поворот, поэтому падение давления в нем меньше, чем в прямоточном (проходном) клапане.

Клапаны могут иметь не только два патрубка ─ входной и выходной, но и быть многоходовыми. «Много-» ─ это, как правило, три (трехходовой клапан) или четыре (четырехходовой клапан) патрубка.

Как и другие типы трубопроводной арматуры, клапаны бывают полнопроходными и неполнопроходными. В первом случае диаметр седла составляет не менее 9/10 диаметра отверстия входного патрубка, во втором ─ площадь сечения проточной части меньше этой величины.

Конструкции клапанов

Общий принцип устройства клапанов одинаков ─ перемещение подвижных частей затвора относительно неподвижных приводит к изменению проходного сечения, а, значит, изменению пропускной способности. Но устройство затвора клапана бывает различным.

Например, подвижный элемент затвора ─ золотник ─может быть игольчатым (в виде узкого конуса), поршневым (цилиндрическим), сферическим, тарельчатым.

Иногда ссылка на тип подвижного элемента затвора оказывается в названии клапана. Например, игольчатый клапан или поршневой клапан.

Игольчатый клапан отличается высокими эксплуатационными характеристиками и обеспечивает эффективное регулирование потока.

В предохранительном поршневом клапане поршень является чувствительным элементом, воспринимающим воздействие давления рабочей среды.

В регулирующем клеточном клапане затвор представляет собой неподвижную деталь, называемую клеткой из-за большого количества профилированных отверстий, служащих для пропуска рабочей среды. Перемещающийся внутри клетки плунжер, изменяя площадь их открытых сечений, регулирует пропускную способность клапана.

По количеству седел различают клапаны односедельные и двухседельные, когда два седла находятся на одной оси.

Если проходное сечение клапана образовано двумя или более затворами, расположенными последовательно, он носит название многоступенчатого клапана.

По типу уплотнения, обеспечивающего требуемую герметичность соединений арматуры относительно внешней среды, можно отметить сальниковые и сильфонные клапаны. В предохранительном сильфонном клапане сильфон служит не только для герметизации штока, но и является чувствительным или силовым элементом. Сильфонные уплотнения используются во многих клапанах: запорных, регулирующих, предохранительных.

По способу действия клапаны могут быть нормально-закрытыми (клапан НЗ) и нормально-открытыми (клапан НО). Клапаны НЗ при отсутствии или прекращении подачи энергии, создающей усилие для перемещения запирающего (регулирующего) элемента, автоматически обеспечивают положение «закрыто», а клапаны НО при тех же условиях ─ положение «открыто».

Присоединение клапана к трубопроводу

От качества монтажа клапанов во многом зависит эффективность и продолжительность их работы в составе трубопроводной системы. При присоединении клапанов к трубопроводу используются все известные технологии.

Муфтовые соединения, когда присоединительные патрубки имеют внутреннюю резьбу, особенно широко применяются для клапанов, корпус которых изготовлен из сплавов цветных металлов.

Для присоединения клапанов небольших размеров используются штуцерное и цапковое соединения ─ присоединительные патрубки с наружной резьбой, а в цапковом ─ с наружной резьбой и буртиком.

Фланцевые соединения обеспечивают удобный монтаж-демонтаж, но требуют более тщательного контроля затяжки скрепляющих болтов, ослабление которой грозит потерей герметичности. Для усиления герметичности служат уплотнительные прокладки, устанавливаемые между поверхностями фланцев. Слабая сторона фланцевых соединений ─ возможность деформации фланцев. Лучше других материалов ей противостоят фланцы из чугуна.

Сварные соединения являются неразъемными, поэтому их демонтаж сопряжен с трудностями. Зато они широко применяются для стальных клапанов в трубопроводных системах, транспортирующих взрывоопасные, радиоактивные, токсичные жидкости и газы. Сварные соединения, сделанные «раз и навсегда», не требуют ухода и подтяжки в отличие, например, от фланцевых. Это актуально для тянущихся на сотни и тысячи километров магистральных трубопроводов, выполнять техническое обслуживание которых не так просто. Сварные соединения не приводят к увеличению массы трубопроводной арматуры, а, значит, и трубопроводов в целом. Главное, чтобы место сварки не стало слабым местом трубопроводной системы в части механических свойств.

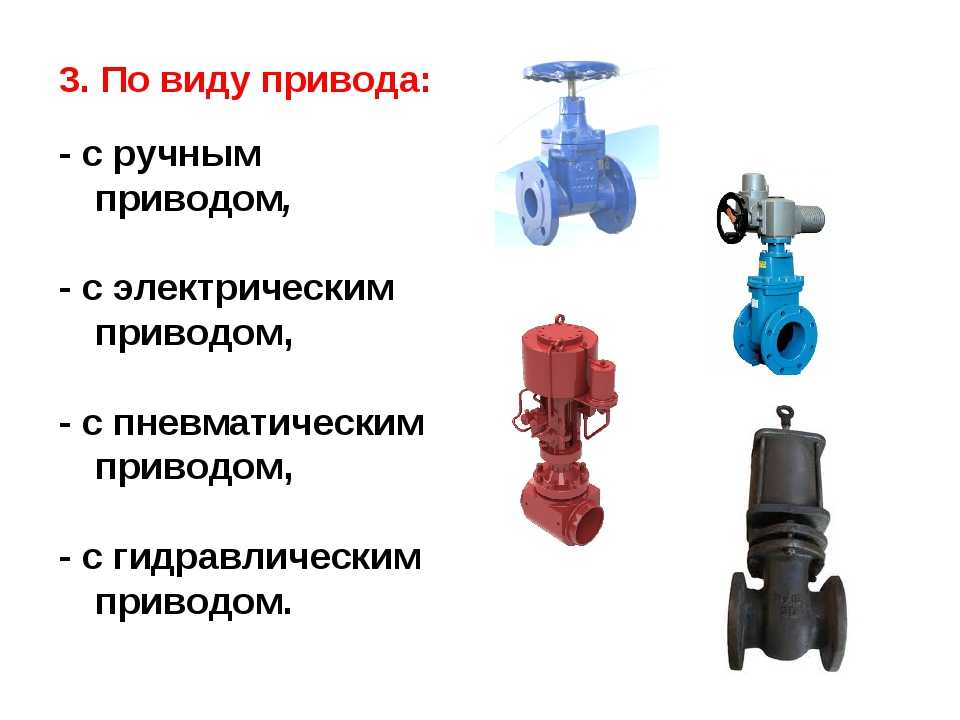

Приводы для управления клапанами

Для управления клапанами ─ перемещения запирающего или регулирующего элемента ─ применяют разнообразные приводы: ручной, электрический, электромагнитный, гидравлический, пневматический или их комбинации.

Примеры комбинированного привода ─ пневмогидропривод, использующий энергию сжатого газа и гидравлическую энергию, и электрогидравлический привод.

Передача поступательного усилия от привода к запирающему или регулирующему элементу осуществляется посредством штока (шпинделя).

Электрические приводы широко используются для управления регулирующими клапанами в системах теплоснабжения, вентиляции и кондиционирования воздуха. Современный электропривод представляет собой сложное техническое устройство, включающее систему управления, электродвигатель и редуктор.

Если в электрическом приводе электрическая энергия используется «напрямую», то в электромагнитном ее преобразование в механическую происходит в результате взаимодействия электромагнитного поля и сердечника, выполненного из ферромагнитного материала.

Электромагнитный клапан, оснащенный встроенным или выносным электромагнитным приводом, ─ распространенная конструкция.

Электромагнитные клапаны могут работать от переменного тока централизованных электрических сетей или от постоянного тока автономных источников ─ батарей или генераторов постоянного тока.

Электромагнитные клапаны широко используются в контрольно-измерительной арматуре; для управления процессами дозирования, отключения, смешивания, сброса, распределения потоков рабочих сред.

Уже много лет для управления арматурой служат пневматические приводы, применимые почти ко всем размерам клапанов, кроме самых больших, где на помощь им приходит способный обеспечить высокий крутящий момент гидропривод.

Использование приводов позволяет автоматизировать работу клапанов. Требования, предъявляемые к приводам клапанов: гарантия требуемых значений рабочего диапазона (выходной крутящий момент), износостойкость, герметичность, соответствие требованиям безопасности, коррозионная устойчивость.

Материалы для изготовления клапанов

При изготовлении клапанов задействован весь арсенал современных технологий. Корпуса клапанов могут быть сделаны из черных и цветных металлов и их сплавов, а также из неметаллических материалов. Черные металлы ─ это чугун (серый, ковкий) и сталь ─ углеродистая, низколегированная, высоколегированная, включая жаропрочную и нержавеющую. Цветные металлы ─ сплавы меди, никеля, тантала, титана, ниобия, алюминия (например, алюминиевый унифицированный воздушный клапанУВК). Неметаллические материалы ─ пластмассы, керамика (фарфор) и проч.

Седла клапанов, работающих при небольших перепадах давления, изготавливают из чугуна или алюминиевых сплавов, при более высоких нагрузках делают стальными.

Интересно, что в описании материалов, используемых для изготовления клапанов, более чем столетней давности упоминаются как хорошо знакомые чугун, медь, бронза и резина, так и менее известные в этом качестве свинец, кожа, стекло и дерево.

Появление новых и более полное использование возможностей «старых» материалов ─ один из важных резервов увеличения потенциала современных клапанов.

В разные периоды истории развития арматуростроения на его передний край выходили разные типы арматуры. Один из ведущих российских специалистов, эксперт НПАА (Научно-Промышленной Ассоциации Арматуростроителей), к. т. н. О.Н. Шпаков пиком лидерства клапанов называет десятилетия, наступившие после изобретения паровой машины. Затем его бремя перешло к задвижкам. Цифры объемов продаж различных типов арматуры скорее подтверждают, чем опровергают это мнение.

Но в чем другим типам арматуры сложно соперничать с клапанами, так это в разнообразии. Чтобы описать его для клапанов, терминов требуется в несколько раз больше, чем, например, для задвижек. О чем убедительно свидетельствует Алфавитный указатель терминов на русском языке «ГОСТ 24856-2014. Арматура трубопроводная. Термины и определения».

ОСНОВЫ ПРОМЫШЛЕННОЙ ТРУБОПРОВОДНОЙ СИСТЕМЫ КЛАПАНЫ

В промышленной системе и в любой трубопроводной системе клапаны используются для ограничения, остановки или управления потоком жидкости . В частности, некоторые промышленные клапаны используются для:

  • контроля скорости охлаждения воды в линиях охлаждения для регулирования температуры.
  • Управление потоком концентрированных кислот или щелочей, протекающих по линии.
  • Перенаправить поток с одной линии на другую с помощью трехходового клапана.
  • Ограничение потока для балансировки системы.
  • Предотвращение обратного потока (обратные клапаны).
  • Автоматически останавливать поток в случае сбоя системы.

При рассмотрении доступных клапанов для промышленной системы оценка зависит как от краткосрочных, так и от долгосрочных характеристик клапана. В зависимости от области применения один клапан может превосходить другой и обеспечивать более длительный срок службы.



Типы клапанов

У каждого инженера могут быть свои предпочтения в отношении типа клапана, но передовая инженерная практика обычно определяет, какой тип используется в зависимости от назначения клапана. Независимо от окончательного решения, выбор часто основывается на нескольких факторах, включая:

  • Тип среды или среды (жидкость, суспензия и т. д.).
  • Ожидаемая частота операций.
  • Размер строки.
  • Стоимость владения (включая частоту обслуживания седел и уплотнительных колец)
  • Бюджет проекта.

В любом случае основные варианты для промышленных трубопроводных систем:

Кран шаровой.

Самый распространенный клапан, используемый для потока жидкости, шаровой клапан, состоит из сферы с полым круглым отверстием в центре трубопровода. Во включенном состоянии отверстие в сфере совпадает с линией. В выключенном положении шар поворачивается на 90 градусов и останавливает поток.

Задвижка. Представьте себе задвижку (также известную как гильотинный клапан) в виде ворот средневекового замка, которые перемещаются прямо вверх и вниз с помощью плоской поверхности, вертикального диска или ворот. Задвижка представляет собой клапан общего назначения, используемый в основном для двухпозиционного, недросселирующего режима и чаще всего используется там, где частота использования невелика.

Обратный клапан. Большинство промышленных объектов устанавливают обратные клапаны в результате процесса оценки опасности, поскольку они позволяют жидкости течь через них только в одном направлении. Он остается открытым, пока поток движется вперед, но закрывается, если поток останавливается или идет в обратном направлении. Подвижным элементом обратного клапана может быть диск, шток, шарнирный штифт, пружина, шар или что-то другое.

Поворотный затвор. В отличие от некоторых других клапанов, дисковые затворы могут ограничивать или регулировать поток, не ограничивая его полностью. В поворотном затворе диск вращается по часовой стрелке или против часовой стрелки, чтобы разрешить или ограничить поток (аналогично шаровому крану). В зависимости от желаемого расхода или скорости, диск может быть остановлен перпендикулярно потоку, параллельно ему или где-то посередине. Два распространенных варианта включают межфланцевый клапан и клапан с выступом. Как правило, дисковые затворы менее дороги и занимают меньше места в системе, но создают больший перепад давления или ограничение потока, чем другие перечисленные варианты клапанов.

Мембранный клапан. В этом клапане диафрагма опускается и поднимается, чтобы ограничить или разрешить поток. Они превосходны, когда перемещаемая жидкость содержит взвешенные твердые частицы. Кроме того, эти клапаны более точно регулируют объем потока, чем многие альтернативные варианты, но, как правило, стоят дороже.

Клапаны других типов могут использоваться для применений, отличных от перечисленных выше. Большинство материалов работает с различными клапанами, и растения используют их по-разному, в зависимости от собственного опыта.



Как оценить клапаны

Поскольку система использует клапаны для управления потоком и часто ограничивает его в случае необходимости, выбор клапана имеет решающее значение. Имея на выбор десятки типов, материалов, производителей и моделей, начните с оценки каждого на основе простоты , эффективности и безопасности .



Простота

Проще говоря, когда клапан должен открыться, он должен открываться легко — или наоборот. Хотя эта единственная функция может показаться простой, на промышленных предприятиях она не так проста.

К сожалению, из-за ряда факторов, включая коррозию, ржавчину и скопление влаги, клапаны могут заклинить.

Независимо от того, является ли клапан автоматическим или ручным, он должен годами работать именно так, как задумано. Как и любой другой элемент трубопроводной системы, ожидаемый срок службы клапана имеет решающее значение для производительности системы. Когда клапан выходит из строя, это приводит к дорогостоящему простою и ремонту.

При рассмотрении различных типов клапанов и материалов выберите клапан, который будет наиболее последовательно и безупречно выполнять свою работу, даже если он не будет использоваться в течение многих лет.



Эффективность

По данным аналитической компании Aberdeen Research, простои могут привести к огромным расходам на промышленных предприятиях — за последние три года с ними столкнулись 82% компаний, и они обходились им до 260 000 долларов в час.

Клапаны имеют основополагающее значение для повышения эффективности в небольших непрерывных масштабах и, в большей степени, помогают предприятиям избежать простоев. Клапан, который не открывается легко или вовремя, или полностью застрял, может привести к:

  • Непреднамеренному смешиванию вредных химикатов.
  • Поток должен продолжаться в направлении утечки вниз по течению.
  • Жидкость для достижения температур выше рабочих диапазонов.
  • Травма оператора установки при попытке закрыть ее вручную.

Еще одним аспектом эффективности, на который влияют клапаны, является постоянная производительность системы. Точка в системе с самым низким номинальным давлением или температурой становится ограничивающим фактором системы. Если клапан несовместим со средой линии или имеет более низкую температуру или номинальное давление, чем остальная часть системы, вся система может быть скомпрометирована.

При установке легко понять, с чем может справиться система, но износ клапана — коррозия, эрозия и многое другое — может сделать его самым слабым звеном системы.

При рассмотрении различных типов клапанов и материалов выберите клапан, который лучше всего будет поддерживать температуру, давление и совместимость труб и фитингов системы с течением времени.



Безопасность

Прежде всего обеспечение безопасности является основной задачей клапана. Если один протекает или заедает, может возникнуть ряд проблем:

  • При подпитке реакции химический состав реакции может измениться или продолжаться дольше, чем необходимо.
  • Если клапан не перекрывает резервуар должным образом при отсоединении трубы от резервуара, возникает массивная утечка.
  • Если происходит непреднамеренное изменение направления потока, обратный клапан является первой линией защиты.
  • В случае отказа ниже по потоку должен сработать клапан, чтобы предотвратить дальнейшую утечку и ограничить воздействие транспортируемого химического вещества.
  • Неработающий клапан может непреднамеренно привести к смешиванию двух химических веществ, что часто может стать опасным на промышленном предприятии.

В каждом случае, в зависимости от содержимого трубопровода, утечка может создать опасные ситуации для работников в виде небезопасного разлива или переноса токсинов по воздуху. Кроме того, непреднамеренные смеси или химические концентрации могут создавать опасные побочные продукты или ускорять износ трубы.



Узнайте о промышленных трубопроводах из ХПВХ

ХПВХ — это альтернативный материал для труб, фитингов и клапанов, который стал предпочтительным выбором для многих промышленных применений. Когда дело доходит до обычных химических веществ, таких как соляная кислота, серная кислота, азотная кислота, гипохлорит натрия и многие другие химические вещества, Corzan 9Системы трубопроводов 0137 ® стали стандартным конструкционным материалом.

Узнайте больше о самом материале, распространенных вариантах его использования в различных отраслях и о том, почему многие промышленные профессионалы предпочитают его.





Различные типы клапанов, используемых в трубопроводах

Различные типы клапанов, используемых в трубопроводах. В этой статье я рассмотрел классификации клапанов и их функции. Начнем с определения Valve.

Что такое Клапан?

Скорее всего, вы уже это знаете. Но нет ничего плохого в том, чтобы освежить память.

Клапан представляет собой устройство, которое регулирует, контролирует или направляет поток жидкости, открывая, закрывая или частично блокируя поток жидкости. Звук немного сложный? Хорошо, позвольте мне еще больше упростить это. Клапан — это механическое устройство, которое регулирует поток и давление жидкости в системе или процессе. Таким образом, в основном, он контролирует поток и давление.

Типы клапанов

В трубопроводах используются следующие типы клапанов в зависимости от требований. Стоимость клапанов в системе трубопроводов может составлять от 20 до 30% от общей стоимости трубопровода. А стоимость данного типа и размера клапана может варьироваться на 100%. Это означает, что если вы выберете шаровой кран, а не дроссельный клапан для той же функции. Это может стоить вам дороже. Таким образом, выбор клапанов имеет важное значение для экономики и эксплуатации технологических установок.

  • Запорный клапан
  • Запорный клапан
  • Обратный клапан
  • Пробковый клапан
  • Шаровой клапан
  • Поворотный клапан
  • Игольчатый клапан
  • Пережимной клапан
  • Клапан сброса давления

Давайте узнаем о каждом из них.

Нажмите на ссылку, чтобы узнать больше о каждом клапане.

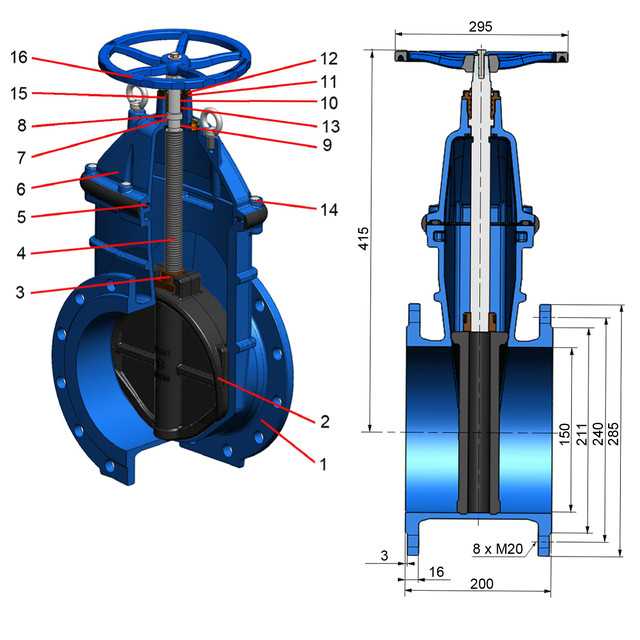

Задвижка является наиболее распространенным типом арматуры на любом технологическом предприятии. Это клапан линейного перемещения, используемый для запуска или остановки потока жидкости. В процессе эксплуатации эти клапаны либо полностью открыты, либо полностью закрыты. Задвижки используются практически во всех жидкостных средах, таких как воздух, топливный газ, питательная вода, пар, смазочное масло, углеводороды и практически в любых средах. Задвижка обеспечивает хорошую отсечку.

Тест по клапанам – проверь себя, пройди этот тест

Нажмите на изображение ниже, чтобы узнать о следующих типах задвижек.

  • Задвижка со сплошным клином
  • Задвижка с гибким клином
  • Задвижка с разрезным клином или параллельными дисками
  • Задвижка OS & Y или задвижка с выдвижным штоком
  • Задвижка с невыдвижным штоком или задвижка с внутренним винтом
  • A 90 клапан используется для остановки, запуска и регулирования потока жидкости. Запорные клапаны используются в системах, где требуется регулирование потока, а также необходима герметичность. Запорный клапан обеспечивает лучшую отсечку, чем задвижка, и стоит дороже, чем задвижка.

    Нажмите на изображение ниже, чтобы узнать о следующих типах шаровых клапанов.

    • Типы Z
    • Типы Y
    • Угловые типы

    Обратный клапан предотвращает обратный поток в системе трубопроводов. Давление жидкости, проходящей через трубопровод, открывает клапан, а любое изменение направления потока закрывает клапан.

    Нажмите на изображение ниже, чтобы узнать о следующих типах обратных клапанов.

    • Поворотный тип
    • Подъемный тип
    • Двойной пластинчатый клапан
    • Запорный обратный клапан

    Пробковый клапан представляет собой четвертьоборотную поворотную задвижку, в которой используется коническая или цилиндрическая заглушка для остановки или запуска потока. Диск имеет форму пробки, которая имеет проход для прохождения потока. Пробковые краны используются в качестве двухпозиционных запорных клапанов и способны обеспечить герметичное отсечение. Пробковый клапан можно использовать в условиях вакуума при высоких давлениях и температурах.

    Нажмите на изображение ниже, чтобы узнать о следующих типах пробковых клапанов.

    • Прямоугольный порт
    • Круглый порт и
    • Алмазный порт
    • Пробковый клапан со смазкой
    • Пробковый клапан без смазки
    • Многоходовые пробковые клапаны шарообразный диск для остановки или запуска потока. Большинство шаровых кранов являются быстродействующими, требующими поворота рукоятки клапана на 90° для управления клапаном. Шаровой кран меньше и легче задвижки того же размера и номинала.

      Нажмите на изображение ниже, чтобы узнать о следующих типах шаровых кранов.

      • Трехходовой шаровой кран
      • Плавающий шаровой кран

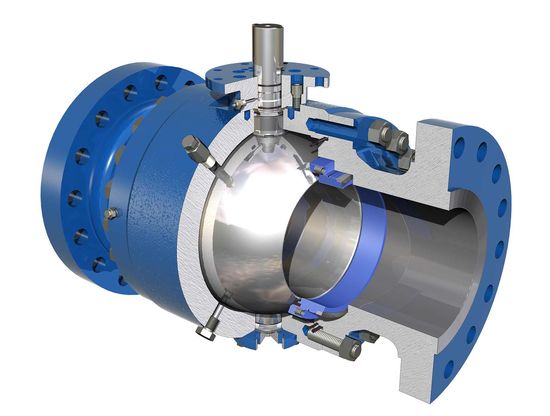

      • Шаровой кран с креплением на цапфе
      • Верхний ввод
      • Боковой ввод или разъемный корпус
      • Трехкомпонентный корпус

      Поворотный поворотный клапан используется для остановки, регулирования и запуска потока. Поворотный затвор имеет короткий круглый корпус. Поворотный затвор подходит для больших клапанов благодаря своей компактной и легкой конструкции, которая требует значительно меньше места, чем другие клапаны.

      Нажмите на изображение ниже, чтобы узнать о следующих типах дисковых затворов.

      • фланговые концы
      • Концы типа пластины
      • Концы типа выдувания
      • КОНЦИОННЫЕ СВОБОДЫ КЛАДЫ
      • ОБЛАСТЬ КЛАПАПЛЕТА
      • Двойной смещение клапан бабочки
      • Triple Offset Клапан бабочки

      . Клапан иглы A -Globe -alveve Alable -Valve Butterfly

    . по дизайну, с самым большим отличием в остром игольчатом диске. Игольчатые клапаны предназначены для очень точного управления потоком в трубопроводных системах малого диаметра. Они получили свое название из-за остроконечного конического диска и соответствующего седла.

    Щелкните изображение ниже, чтобы узнать об игольчатых клапанах.

    Пережимной клапан также известен как зажимной клапан. Это клапан линейного перемещения. Используется для запуска, регулирования и остановки потока жидкости. В нем используется резиновая трубка, также известная как пережимная трубка, и зажимной механизм для управления потоком жидкости. Пережимной клапан идеально подходит для работы со шламами, жидкостями с большим количеством взвешенных частиц и системами, пневматически транспортирующими твердые материалы.

    Щелкните изображение ниже, чтобы узнать об игольчатых клапанах.

    Предохранительный клапан или предохранительный клапан давления используется для защиты оборудования или трубопроводной системы в случае возникновения избыточного давления или вакуума. Этот клапан сбрасывает давление или вакуум при заданном заданном давлении.

    Нажмите на изображение ниже, чтобы узнать о следующих типах клапанов сброса давления.

    • Устройства сброса давления с повторным включением
    • Устройства сброса давления без повторного включения
    • Предохранительные клапаны
    • Клапан сброса давления
    • Клапан сброса вакуума
    • Клапан сброса давления и вакуума

    Клапаны Типы в зависимости от функций

    Клапан выполняет различные функции в системе трубопроводов. Например,

    • Остановка и запуск потока жидкости. В зависимости от того, открыт клапан или закрыт, он пропускает технологическую жидкость или останавливает ее.
    • Дросселирование потока жидкости. Некоторые клапаны позволяют дросселировать жидкость в зависимости от % открытия от общего открытия. Меньше открытие, выше дросселирование и прочее.
    • Управление направлением потока жидкости. Многопортовый клапан позволяет вам решить, как будет проходить жидкость.
    • Регулирование расхода или давления в системе трубопроводов. Некоторые из автоматических регулирующих клапанов поддерживают расход и давление в системе, регулируя открытие и закрытие.
    • Сброс давления или вакуума в системе трубопроводов и оборудовании. Клапаны сброса давления и вакуума защищают систему обработки от избыточного давления и в условиях вакуума.

    Различные типы клапанов выполняют эти функции. Эти клапаны можно классифицировать или классифицировать на основе;

    • Функция
    • Торцевое соединение
    • Принцип работы
    • Типы используемых приводов.

    Классификация клапанов по функциям

    В приведенной выше таблице показаны типы клапанов и их функции.

    Запорный клапан перекрывает или перекрывает подачу жидкости при необходимости. Шибер, шар, плунжер, поршень, диафрагма, дроссельная заслонка и пережимной клапан подпадают под эту категорию.

    Регулирующий клапан, регулирующий поток жидкости, относится к категории регулирования. В качестве регулирующих клапанов используются шаровые, игольчатые, дроссельные, диафрагменные, шаровые, плунжерные и пережимные клапаны. Ты это видишь; некоторые клапаны служат двойному назначению, например шаровые, а шаровой клапан может использоваться как запорный, а также как регулирующий клапан.

    Предохранительные клапаны давления и вакуума используются для предотвращения избыточного давления и вакуума в системе, которые могут повредить трубопровод и оборудование. Невозвратные клапаны, такие как поворотные и подъемные обратные клапаны, предотвращают обратный поток в системе. В то время как некоторые клапаны предназначены для специального назначения. Например, многопортовый, ножевой и линейный запорный клапан.

    Классификация клапанов на основе торцевых соединений

    В зависимости от торцевого соединения концы клапанов могут быть

    • Резьбовыми или резьбовыми, которые соединяются с соответствующей резьбой на трубе. Клапан с малым проходом, используемый для подключения прибора или в качестве точки отбора проб, имеет резьбовой конец.
    • Большинство клапанов, используемых в трубопроводах, имеют концы фланцевого типа.
    • Клапаны со сваркой встык используются в условиях очень высокого давления и температуры.
    • Приварные клапаны с раструбом используются при низком давлении.
    • Обратный клапан и дисковые затворы доступны в бесфланцевом и рычажном исполнении. Эти типы концов используются, когда пространство ограничено.

    Вы можете увидеть изображения всех этих типов конца клапана выше.

    Классификация клапанов на основе того, как он открывается и закрыт

    Тип клапана Линейное движение Движение ротажного. 0 X
    Globe valve X
    Swing check valve X
    Lift check valve X
    Tilting-disc check valve X
    Folding-disc check valve X
    In-line check valve X
    Stop check valve X X
    Ball valve X X
    Pinch valve X
    Butterfly valve X X
    Plug valve x x
    Клапан диафрагмы x
    Предохранитель
    .0391 X

    Другой способ классификации клапана — это способ его открытия и закрытия. Каждый клапан открывается и закрывается либо линейным, либо вращательным движением, либо поворотом на четверть оборота, что представляет собой не что иное, как вращательное движение.

    На изображении ниже вы можете увидеть разницу между методами открытия клапана.

    Клапаны с линейным перемещением используют запорный элемент, который движется прямолинейно и отсекает поток, чтобы запустить, остановить или дросселировать поток. Закрывающее устройство может представлять собой диск или гибкий материал, такой как диафрагма. Клапаны линейного перемещения работают медленнее, но они обеспечивают более высокий уровень точности и стабильности положения запорного элемента.

    Клапаны вращательного движения вращают или поворачивают диск от шарнирного штифта, удерживающего диск.

    Поворот штока на 90° в четвертьоборотных клапанах полностью открывает или полностью закрывает клапан. Из-за этого быстрого поворота работа четвертьоборотного клапана намного быстрее, чем у клапанов линейного перемещения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
