как сделать распашные ворота из профлиста, изготовление, установка (фото+видео)

Глухой забор нужен чтобы оградить и защитить частную территорию земельного или дачного участка. Естественно, ограждение должно иметь вход. Сначала достаточно было калитки, потом потребовались ворота для экипажа, а в последствие для машины. Металлические ворота и калитка обеспечат вход/въезд во двор и гарантируют безопасность для жителей дома. Раньше железные ворота обшивали листовым металлом 3-5 мм, в современных условиях популярен профнастил.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

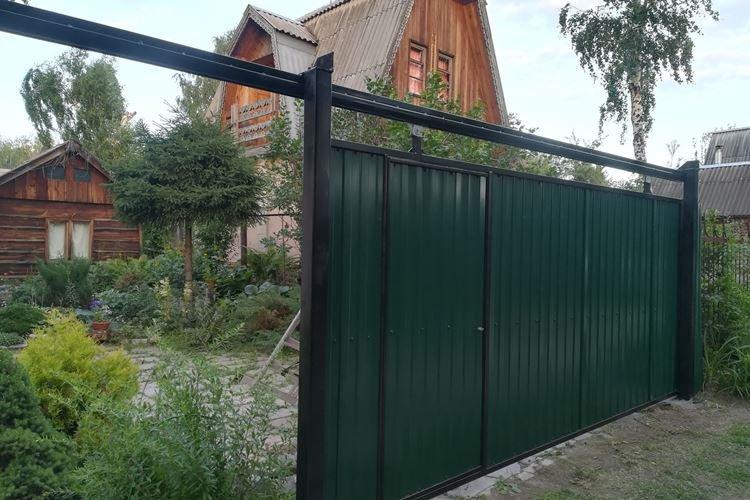

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают. На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель. Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм. Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Ворота готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

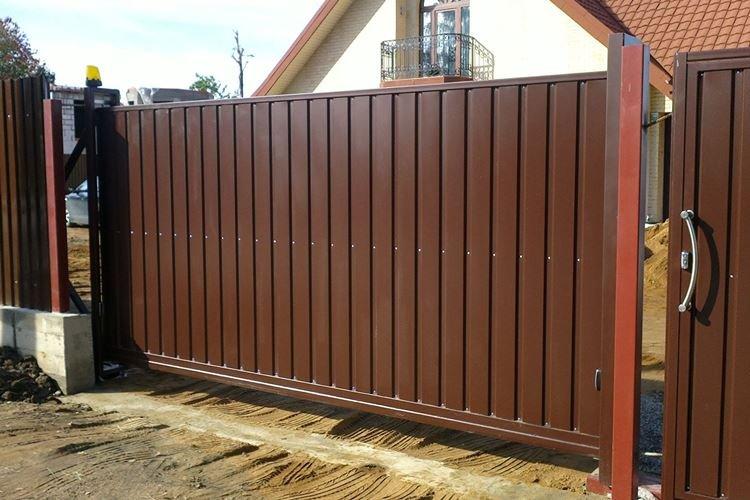

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Ворота из профнастила своими руками

Чтобы изготовить ворота своими руками, применяются дерево, металл листовой и кованый и другие материалы. С развитием современных технологий строительства, упростивших изготовление заграждений, чаще применяются листы оцинкованного железа, покрытого полимерными красками — «профлист».

Ворота, при изготовлении которых применяют профнастил, весят мало, хороши в эксплуатации и легко монтируются. Работы, связанные с их сборкой, делаются самостоятельно, без услуг дорогостоящих профессионалов. Стоит более внимательно рассмотреть их разновидности, достоинства, недостатки и процессы их изготовления и установки.

Ворота из профлиста – плюсы и минусы

Очень популярна в ограждении частных домов и иных зданий распашная конструкция из металла, открывающаяся в стороны. При этом окрашенный профлист применяют для обшивки каркаса ворот. Иногда его украшают коваными элементами. Конструкцию получается изготовить довольно легкой. При этом часто сбоку делают калитку.

Ворота из профнастила просты в монтаже и не требуют тщательного ухода.

Причинами популярности распашных ворот стал увеличенный срок эксплуатации по сравнению с аналогами из дерева. Нередко ворота, сделанные из профлиста, дополняются автоматикой.

Плюсы применения профнастила:

• низкая цена;
• простота монтажа;
• большой срок эксплуатации;
• простой уход;
• универсальность;
• приятный экстерьер.

При рассмотрении отрицательных моментов применения профлиста можно выделить следующие:

1. чтобы открыть створки, требуется много свободного места;
2. повышенная ветровая нагрузка на створки из-за большой площади.

Плюсы применения подобной конструкции превышают ее недостатки, благодаря чему ворота из профнастила считаются более надежными среди подобных заграждений.

Виды конструкции

По конструктивным особенностям можно выделить следующие виды ограждений из профнастила, созданные своими руками:

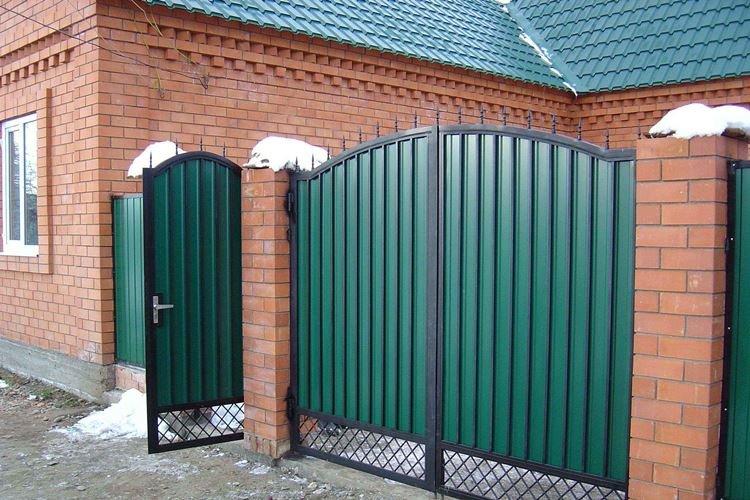

Распашные

Этот вариант устанавливают на самых разных объектах гражданского и военного строительства. Они популярны в сельской местности и частном секторе городов. Сама конструкция проста: на петли двух опорных столбов навешиваются две створки, открывающиеся внутрь или наружу, насколько достанет места. При этом в середине створа устанавливают ограничитель для удержания их в закрытом положении. В качестве запора используется замок, либо простой засов. А в открытом положении их удерживает подпружиненный фиксатор.

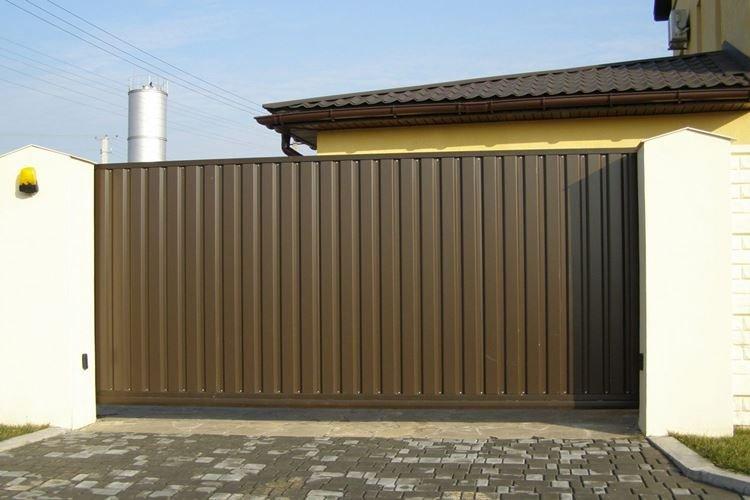

Откатные

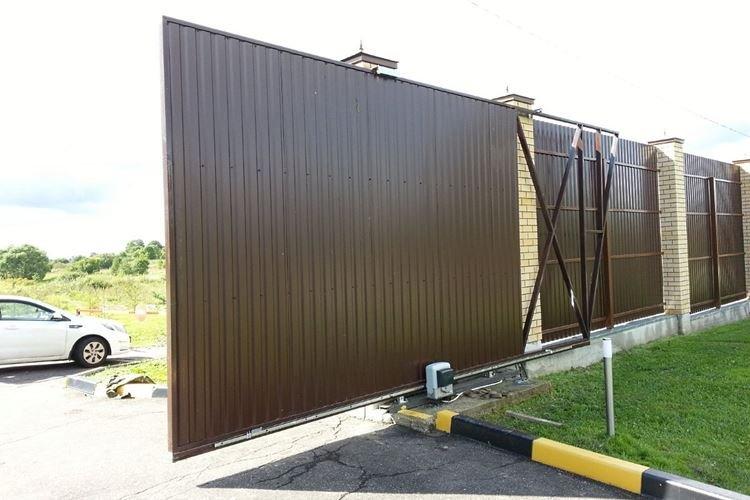

Откатные ворота из профнастила легки в обращении и практически не требуют ухода.

Чтобы перекрыть чересчур широкие проемы в частных домах или на производстве применяют откатные ворота из профлиста. Они позволяют сэкономить место, при этом не имея ограничений по высоте. Конструкция у них еще проще предыдущих: полотно, укрепленное на консольной балке, скользит по роликам в сторону, открывая проезд. По периметру — уплотнители, предохраняющие ворота от дождя и снега.

Варианты крепления консоли:

1. Сверху при прямоугольной верхней кромке полотна глухих ворот.
2. Снизу с открытым профилем в случае глухих ворот с остеклением. При этом допустима любая верхняя кромка.
3. С нижним расположением при закрытом профиле, когда важнее эстетика.
4. Телескопический вариант для уменьшения места для открытия ворот.

Откатные ворота позволяют встраивать замыкающуюся калитку. При этом добавочным преимуществом становится повышенная стойкость конструкции к взлому и ветровой нагрузке. Стоит учесть, что для сдвигания полотна нужно много места сбоку, а сама конструкция стоит дороже.

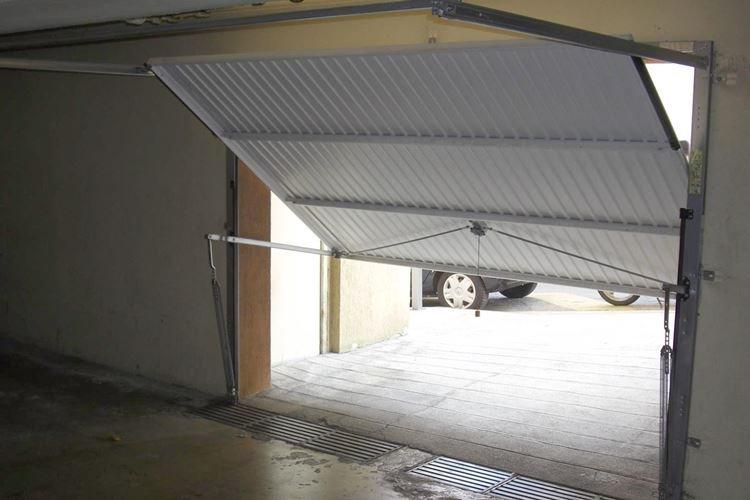

Сдвижные

Данный тип ворот относится к предыдущему типу, так как полотно передвигается параллельно стене. Из-за отсутствия направляющей у него отсутствуют ограничения по высоте. Ширина таких ворот достигает 15 метров. Это вандалоустойчивый вариант.

При изготовлении ворот из профлиста целесообразно делать подвесную конструкцию, чтобы неровности грунта не влияли на работоспособность.

Кованые

Самые элегантными из ворот, обшитых профнастилом, — кованые. Элементы декора, изготовленные кузнецом, надежно закрепляются при помощи саморезов, либо сварки. Этот вариант удачно соединяет практичность и изящество. Плюсы в этом случае — дополнительная жесткость и долговечность изделия.

Расходные материалы и инструменты

Тщательно продумав будущую конструкцию и разработав чертеж, где указаны необходимые параметры, проще выяснить, какие расходники понадобятся при самостоятельном изготовлении ворот своими руками:

• профнастил для створок;
• труба для опор;
• уголок или труба для ребер жесткости;
• профиль для каркаса;
• крепеж;
• лакокрасочные материалы;
• замки и затворы.

Набор необходимых инструментов и оборудования включает:

1. строительный уровень;
2. сварочник и атрибуты сварщика;
3. молоток;
4.  электрическую дрель;
5. шуруповерт;
6. болгарку;
7. ножницы для резки листового металла;
8. капроновый шнур.



При проектировании стоит обратить внимание на размеры калитки. Благодаря широким створкам, вес конструкции увеличивается. При этом раму целесообразно усилить.

Как выбрать подходящий профилированный лист

Для выбора подходящего профилированного листа надо определить для себя, какова приемлемая стоимость работ. При этом стоит учесть, какие погодные условия придется выдерживать новой конструкции. Если преобладают сильные ветра с обильными осадками, однозначно стоит приобрести профлист большей толщины, окрашенный с обеих сторон. Это поможет избежать деформирования и коррозии новых ворот.

Схема с калиткой и чертеж

Для создания каркаса ворот из профнастила своими руками нужны сборочные чертежи и соблюдение порядка действий.

Монтаж ворот

Для монтажа ворот из профнастила следует сначала составить схему.

Вот приемлемый способ создания ворот из профнастила своими руками. Он вполне надежен. При этом целесообразно заранее определить, какой вид транспорта будет проезжать через ворота.

Перед тем как начать работу, профилированные трубы и профлист надо проверить на дефекты, очистить их от коррозии и нарезать на части нужной длины, указанные на чертеже.

Когда законченную конструкцию требуется навесить на готовые столбы, каркас можно зафиксировать непосредственно на них, приварив петли и навесив ворота. При необходимости установки опор процесс несколько удлиняется:

• Первым делом надо отмерить нужное расстояние и поставить маячки с учетом чертежа.
• Вырыть для закладки фундамента две лунки глубиной около метра и полуметровой ширины.
• Дно углублений надо засыпать мелким щебнем или песком и произвести тщательную трамбовку.
• В подготовленные ямы строго вертикально устанавливаются опоры. Точность контролируется с помощью уровня. Для временной фиксации можно использовать арматуру.
• Основание опор заливается бетоном до уровня грунта.
• Чтобы раствор окончательно отвердел, надо подождать примерно месяц. После этого можно начать установку самих ворот.

Далее идут следующие действия:

7. Согласно чертежу на подходящей ровной поверхности изготавливается каркас. При этом используется сварочник и заранее нарезанный профиль.
8. Чтобы внутренние части были надежно состыкованы и имели необходимую жесткость, изнутри привариваются уголки, а также поперечины.
9. Затем на раму крепятся засовы и навесы.
10. Делается зачистка неровностей и обезжиривание.
11. Затем рама грунтуется и окрашивается.
12. После полного высыхания краски начинается обшивка профнастилом. Она закрепляется на каркасе с помощью специальных саморезов. При этом лучше всего ввинчивать их в углублениях профиля, чтобы сделать менее заметными.

У ворот и забора, сделанных своими руками, промежутки между крепежом отмеряются из расчета 9 штук на квадратный метр для надежной фиксации профлиста на случай непогоды.

• После установки обшивки створки навешивают на петли опор, поднимая их на разную высоту.
• Устанавливаются замки.
• Закрепляются декоративные элементы, типа ковки и иных украшений.

Способы усилить ворота из профнастила

Есть несколько способов произвести усиление конструкции ворот из профнастила своими руками:

1. Наварить уголок для жесткости.

Возможные варианты приварки для упрочнения каркаса ворот.

Этот вариант уместен при малой ширине створок (до полутора метров каждая). Уголок можно взять в виде угловой перемычки (распорки) или сплошной (косынки). Чем ближе к центру створки будет перемычка, тем большую жесткость она обеспечит.

2. Сделать раму внутри каркаса или над ним.

В первом случае в каркас надо поместить заготовки с меньшим сечением, после чего прихватить их сваркой с шагом около 200 мм. Нецелесообразно применять сплошной шов, так как это может привести к деформации конструкции из-за нагрева.

Во втором случае над каркасом аккуратно наваривают трубу с меньшим сечением.

3. Установить поперечные или диагональные перемычки.

Когда ширина калитки невелика, в нее достаточно установить всего одну перемычку, перпендикулярную длинным элементам рамы. Однако, в створках, учитывая их ширину, стоит использовать перемычку, размещенную по диагонали.

Советы по отделке

После изготовления каркаса ворот надо зачистить все сварные швы от лишнего металла и окалины. Для этого хорошо подходит углошлифовальная машинка (болгарка) с особым зачистным кругом. Это придаст конструкции более эстетичный вид. Затем готовый каркас грунтуется, и затем приступаем к окрашиванию в цвет профнастила.

При желании опоры можно спрятать под декоративными накладками.

Как сделать засов на воротах

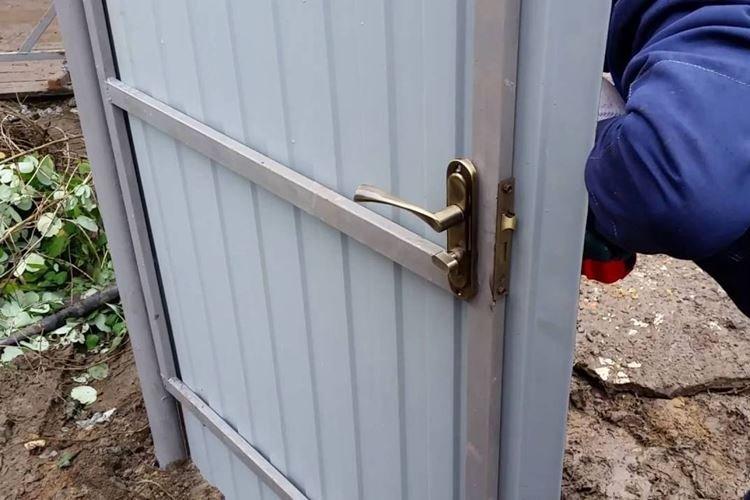

Чаще всего на воротах из профнастила замки не ставят вообще, так как производить их врезку не очень удобно. Замки, имеющие ручки, обычно устанавливают на калитки. На створках ворот делают обыкновенный усиленный засов. Можно изготовить его своими руками или приобрести готовый вариант в строительном магазине.

Вертикальные засовы

Этот вариант запоров весьма популярен среди других видов подобных устройств, так как легко изготавливается своими руками:

1.

   Вертикальные засовы служат для лучшего закрепления ворот в закрытом состоянии.

   Для этого нужен обрезок обычной трубы, который разрезается на пару одинаковых частей.

2. После этого они привариваются к нижней и верхней планке рамы.
3. Далее берется два куска арматуры и посредством трубогиба или сварки сгибаются под углом 90°. При этом один конец прутка должен получиться чуть больше второго.
4. Затем надо сделать отверстия в верхней и нижней планке каркаса, чтобы пруты могли свободно перемещаться в них.
5. В грунт забиваются еще два куска трубы, которые будут выполнять роль фиксаторов для запоров.

Засов накладной горизонтального типа

Этот тип засова также хорош для ворот из профлиста, так как легко устанавливается на поперечные планки каркаса. Порядок его установки следующий:

1. Чтобы в дальнейшем можно было наложить засов, необходимо в средней части створок укрепить с помощью сварки квадрат из металла.
2. Далее его нужно прикрутить с обеих сторон особыми саморезами. У такого устройства имеются особенные монтажные «ушки», на которые при необходимости можно навешивать обычный замок.

Электромагнитные замки

Электромагнитные замки устанавливаются на ворота для удобства использования.

Благодаря прогрессу, у владельцев частных домов появилась возможность приобрести достаточно надежные электромагнитные замки.
Эти устройства, работающие на принципе соленоида, оснащены электромоторами с тросовым приводом.

Когда на такой замок подают напряжение, то появляется электромагнитное поле, плотно притягивающее к себе створки ворот. Оно настолько мощное, что без специальных инструментов преодолеть его невозможно. Замок открывается с помощью кодового спецключа. Это может быть и радиобрелок по типу автосигнализации, и RFID-метка, и потайная кодовая панель. Есть даже замки, открываемые с помощью отпечатка пальца.

Кроме прочего, ворота можно дооснастить домофоном, чтобы хозяин дома знал, кто к нему пожаловал.

Механические кодовые устройства

Самым бюджетным вариантом кодовых замков являются те, что открываются после нажатия некоего сочетания цифр. Но в таких замках надо регулярно менять цифровую комбинацию, чтобы клавиши не залипали, тем самым выдавая код постороннему.

Заключение

Выбор типа и оснащения поворотного заграждения остается исключительно за их владельцем. Однако изготовить ворота из профлиста своими руками вполне по силам любому человеку, который действительно этого хочет и в достаточной мере «дружит» с техникой. Их вполне можно сделать за пару недель, не прилагая излишних усилий. Но любому хозяину будет приятно сознавать, что ворота, изготовленные им, служат украшением его дома.
