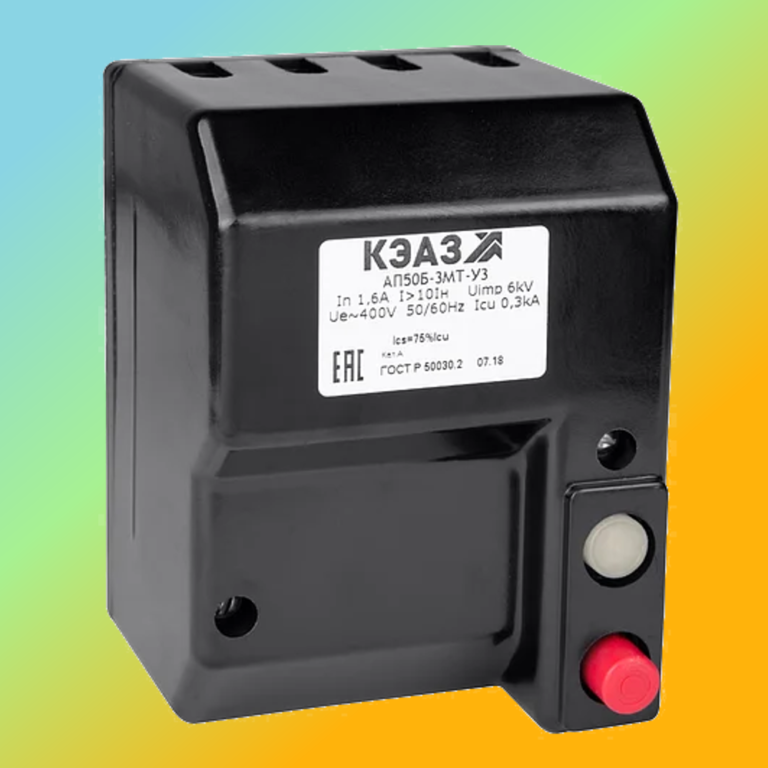

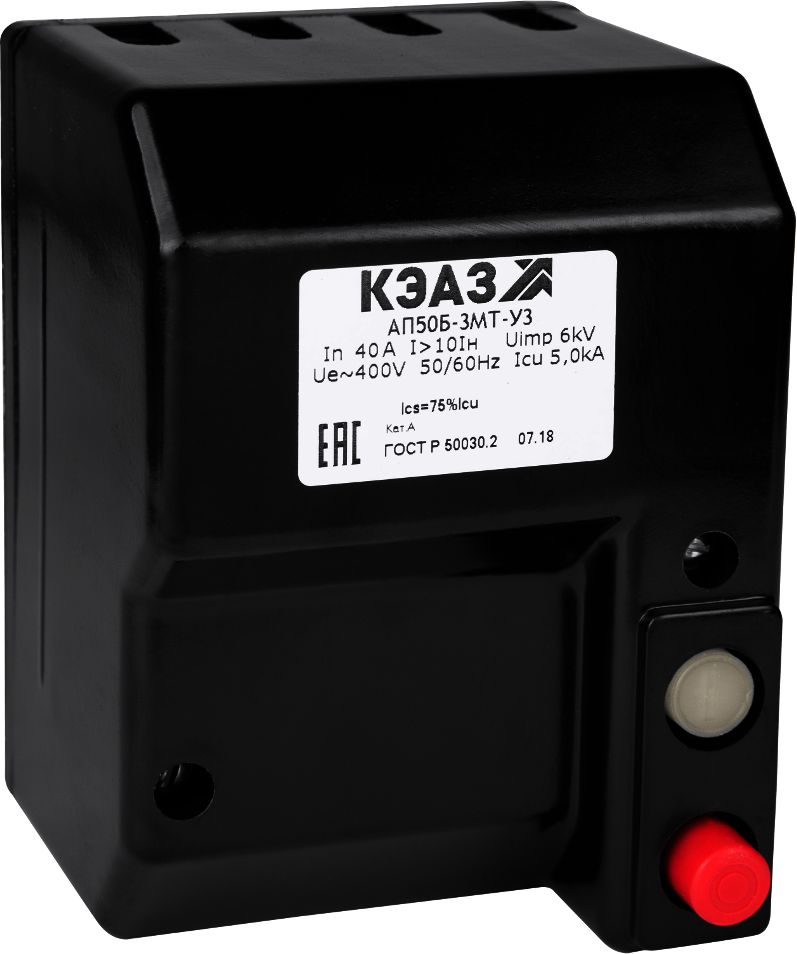

Автоматические выключатели АП 50Б (АП50Б)

Цена на Автоматические выключатели АП 50Б (АП50Б) указана из расчета оптового или мелкооптового объема покупки. При розничных заказах возможно увеличение цены от 5% до 15%. Купить Автоматические выключатели АП 50Б (АП50Б) могут юридические лица путем запроса счета и безналичной оплаты. Физические лица оплачивают выставленный счет через Сбербанк. Автоматические выключатели АП 50Б (АП50Б) является стандартной складской позицией. Срок поставки обычно не превышает 1-3 дня с момента оплаты. Запросить сертификат, отказное письмо или технические характеристики на Автоматические выключатели АП 50Б (АП50Б) можно отправив отдельный запрос на почту [email protected]. Отгрузка продукции осуществляется с центрального склада (Москва, Медведково). Возможна доставка по Москве, Московской области и отправка в регионы России.

Выключатели АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях (обозначение МТ) или только при коротких замыканиях (обозначение М), а также для оперативных включений и отключений электрических цепей

Основное назначение выключателей АП50Б – защита кабелей и проводов, а также электродвигателей.

При правильно выполненной системе заземления выключатели предотвращают поражение человека электрическим током при косвенных прикосновениях.

Выключатели выпускаются в двухполюсном (коммутация цепей постоянного и переменного тока) и трехполюсном (коммутация цепей переменного тока) исполнениях.

Соответствуют требованиям ГОСТ 9098-78.

Преимущества:

Надежность работы, простота обслуживания.
Номинальный ток – до 63 А, номинальное напряжение – до 500 В.
Возможность регулировки уставки теплового расцепителя.
Возможность комплектования вспомогательными контактами, независимыми расцепителями, минимальными расцепителями, расцепителями цепей управления, расцепителем максимального тока в нулевом проводе.
Возможность комплектования защитными оболочками IP54.

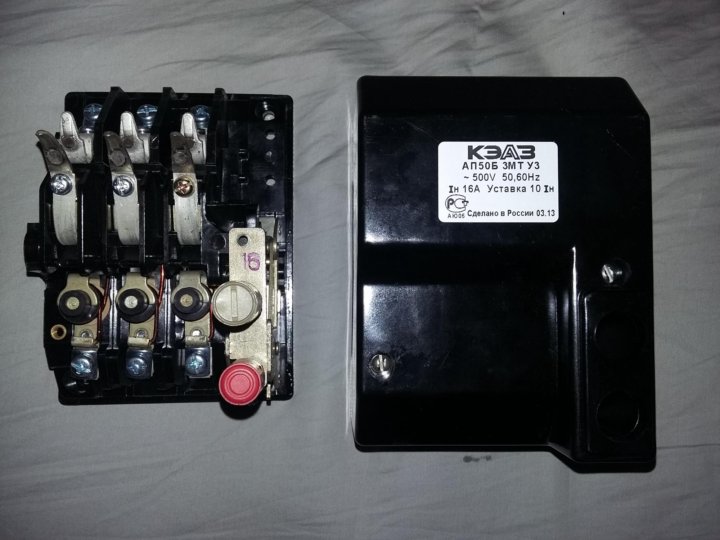

Выключатель ап смонтирован в корпусе из ударо- и дугостойкой пластмассы, допускающей возможность работы в условиях умеренного, холодного и тропическогоо климата.

Корпус состоит из основания 1 и крышки 2.

Внешние цепи подключаются к зажимам 3 и 18. Управление выключателем производится двумя кнопками – включения (светлого цвета) 15 и отключения (красного цвета) 17.

Внутри корпуса располагается контактная система, состоящая из подвижного 11 и неподвижного 5 контактов с контактными накладками 6 и 9. Контактное нажатие создает пружина 12.

Контактные накладки изготовлены из специально подобранной серебросодержащей металлокерамической композиции, которая обеспечивает высокую дугостойкость и износостойкость контактов.

Исключение возможности механического удержания контактов в замкнутом состоянии при возникновении аварийного режима обеспечивает механизм свободного расцепления, состоящий из системы «ломающихся» рычагов и пружин.

На короткие замыкания реагирует электромагнитный расцепитель, состоящий из обмотки 13 и якоря 14, на котором закреплен шток 19.

При аварийных токах, превосходящих ток уставки, электромагнитная сила, втягивающая якорь в отверстие обмотки, становится больше усилия сжатия пружины 16, якорь втягивается в отверстие обмотки и шток, воздействуя на рейку 20 механизма свободного расцепления, проворачивает ее, в результате чего выключатель срабатывает, вызывая размыкание главных и свободных контактов выключателя.

Благодаря электродинамической петле 4, опорные точки дуги, возникающей между контактами, быстро перемещаются по дугогасительным рогам 7 и 10, в результате дуга, попадая в камеру, состоящую из ряда стальных пластин 8, гаснет.

Защиту от токов перегрузки обеспечивает биметаллический расцепитель 21, с регулятором, рычаг которого установлен на механизме выключателя.

Регулятор позволяет уменьшать уставку во всех полюсах до 70% от ее номинального значения.

Высокая стабильность защитных характеристик обеспечивается применением в тепловом расцепителе материалов для термобиметалла и нагревательного элемента производства фирмы KANTHAL (Швеция).

Обеспечим выгодные цены. Пишите [email protected]

Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 740-42-64

кроме того: белее 20 000 наименований электротехнической продукции и кабеля.

Технические характеристики ап50б

Параметры	АП50Б 2М	АП50Б 2МТ	АП50Б 1М2ТД	АП50Б 3М	АП50Б 3МТ	АП50Б 2М3Т Н	АП50Б 2МН	АП50Б 2М3Т Д	АП50Б 2М3ТО
	двухполюсные			трехполюсные
Номинальное напряжение, В
переменного тока	до 500			до 500
постоянного тока	до 220			—
Шкала номинальных токов расцепителей Iн, А
	1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 63								16; 25; 40;
									50; 63
Уставка по току мгновенного срабатывания, I/Iн
	3,5 и 10
Характеристика тепловых расцепителей:
не срабатывает при токе 1,05 Iн	—	< 1 ч.		—	< 1 ч.	< 1 ч.	—	< 1 ч.	< 1 ч.
срабатывает при токе 1,35 Iн	—	< 0,5 ч.		—	< 0,5 ч.	< 0,5 ч.	—	< 0,5 ч.	< 0,5 ч.
Шкала номинальных напряжений минимального расцепителя, В
	110; 127; 220; 380; 400; 415 переменного тока частоты 50 Гц
Шкала номинальных напряжений независимого расцепителя, В
	110; 127; 220; 230; 240; 380; 400; 415; 440* переменного тока частоты 50-60 Гц
	220 – постоянного тока
Масса, кг:
без оболочки	до 1			до 1,3
в доп. оболочке	до 2,2

Предельная коммутационная способность (ПКС) и износостойкость

* при номинальном токе и напряжении 380 В переменного тока или 220 В постоянного тока

Если Вас заинтересовала наша продукция – звоните:
(499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
или отправьте заявку по электронной почте: [email protected]

ЦЕНЫ от 15.04.2015

Наименование	Краткие характеристики	Производитель	Единица	Цена с НДС

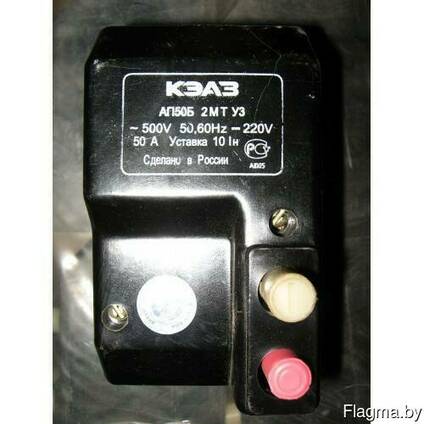

Автоматический выключатель АП50Б 2МТ 1. 6А 10Iн 500AC 220DC 106894	Автомат АП50Б 1.6А 2МТ	Курск ЭАЗ	Штука	576,47
Автоматический выключатель АП50Б 2МТ 10А 10Iн 500AC/220DC 106897	Автомат АП50Б 10А 2МТ	Курск ЭАЗ	Штука	537,64
Автоматический выключатель АП50Б 2МТ 10А 3.5Iн 500AC/220DC 106975	Автомат АП50Б 10А 2МТ	Курск ЭАЗ	Штука	645,66
Автоматический выключатель АП50Б 2МТ 16А 10Iн 500AC/220DC 106903	Автомат АП50Б 16А 2МТ	Курск ЭАЗ	Штука	537,64
Автоматический выключатель АП50Б 2МТ 2. 5А 10Iн 500AC/220DC 106904	Автомат АП50Б 2.5А 2МТ	Курск ЭАЗ	Штука	576,47
Автоматический выключатель АП50Б 2МТ 25А 10Iн 500AC/220DC 106910	Автомат АП50Б 25А 2МТ	Курск ЭАЗ	Штука	537,64
Автоматический выключатель АП50Б 2МТ 25А 3.5Iн 500AC/220DC 106982	Автомат АП50Б 25А 2МТ	Курск ЭАЗ	Штука	645,66
Автоматический выключатель АП50Б 2МТ 40А 10Iн 500AC/220DC 106914	Автомат АП50Б 40А 2МТ	Курск ЭАЗ	Штука	759,73
Автоматический выключатель АП50Б 2МТ 4А 10Iн 500AC/220DC 106913	Автомат АП50Б 4А 2МТ	Курск ЭАЗ	Штука	576,47
Автоматический выключатель АП50Б 2МТ 50А 10Iн 500AC/220DC 106917	Автомат АП50Б 50А 2МТ	Курск ЭАЗ	Штука	759,73
Автоматический выключатель АП50Б 2МТ 6. 3А 10Iн 500AC/220DC 06920	Автомат АП50Б 6.3А 2МТ	Курск ЭАЗ	Штука	537,64
Автоматический выключатель АП50Б 2МТ 63А 10Iн 500AC/220DC 106926	Автомат АП50Б 63А 2МТ	Курск ЭАЗ	Штука	759,73
Автоматический выключатель АП50Б 3МТ 10А 10Iн 500AC 107261	Автомат АП50Б 10А 3МТ	Курск ЭАЗ	Штука	714,83
Автоматический выключатель АП50Б 3МТ 10А 3.5Iн 500AC 107356	Автомат АП50Б 10А 3МТ	Курск ЭАЗ	Штука	850,75
Автоматический выключатель АП50Б 3МТ 16А 10Iн 500AC 107267	Автомат АП50Б 16А 3МТ	Курск ЭАЗ	Штука	714,83
Автоматический выключатель АП50Б 3МТ 16А 3. 5Iн 500AC 107359	Автомат АП50Б 16А 3МТ	Курск ЭАЗ	Штука	850,75
Автоматический выключатель АП50Б 3МТ 2.5А 10Iн 500AC 107270	Автомат АП50Б 2.5А 3МТ	Курск ЭАЗ	Штука	765,80
Автоматический выключатель АП50Б 3МТ 25А 10Iн 500AC 107275	Автомат АП50Б 25А 3МТ	Курск ЭАЗ	Штука	714,83
Автоматический выключатель АП50Б 3МТ 25А 3.5Iн 500AC 107366	Автомат АП50Б 25А 3МТ	Курск ЭАЗ	Штука	850,75
Автоматический выключатель АП50Б 3МТ 40А 10Iн 500AC 107282	Автомат АП50Б 40А 3МТ	Курск ЭАЗ	Штука	1 067,99
Автоматический выключатель АП50Б 3МТ 4А 10Iн 500AC 107279	Автомат АП50Б 4А 3МТ	Курск ЭАЗ	Штука	765,80
Автоматический выключатель АП50Б 3МТ 50А 10Iн 500AC 107287	Автомат АП50Б 50А 3МТ	Курск ЭАЗ	Штука	1 067,99
Автоматический выключатель АП50Б 3МТ 6. 3А 10Iн 500AC 107290	Автомат АП50Б 6.3А 3МТ	Курск ЭАЗ	Штука	714,83
Автоматический выключатель АП50Б 3МТ 63А 10Iн 500AC 107295	Автомат АП50Б 63А 3МТ	Курск ЭАЗ	Штука	1 067,99

Весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17

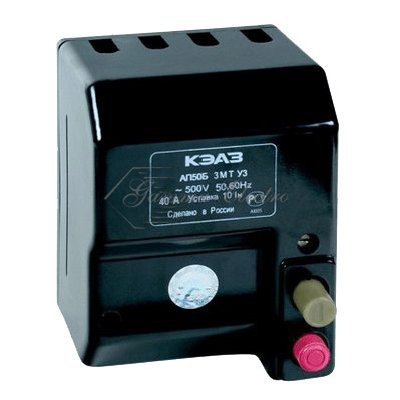

АП 50-3МТ 40А Выключатель автоматический
