Технические характеристики насоса 1Д630-90

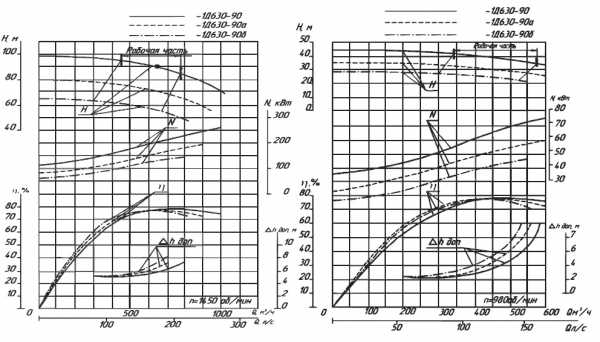

Графическая характеристика насоса 1Д630-90

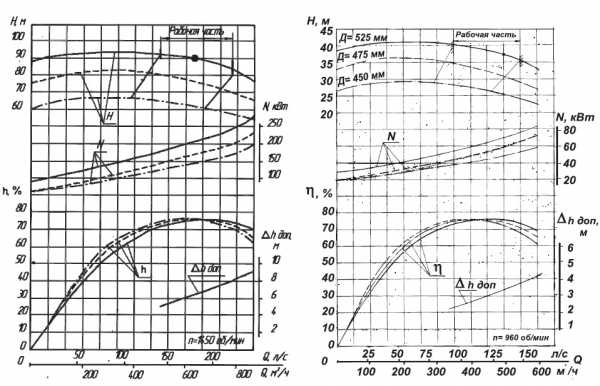

Характеристика насоса (агрегата) 1Д630-90
Частота вращения 24,2 с -1 (1450 об/мин)
Жидкость – вода плотностью 1000 кг/м3
* – данные для насоса

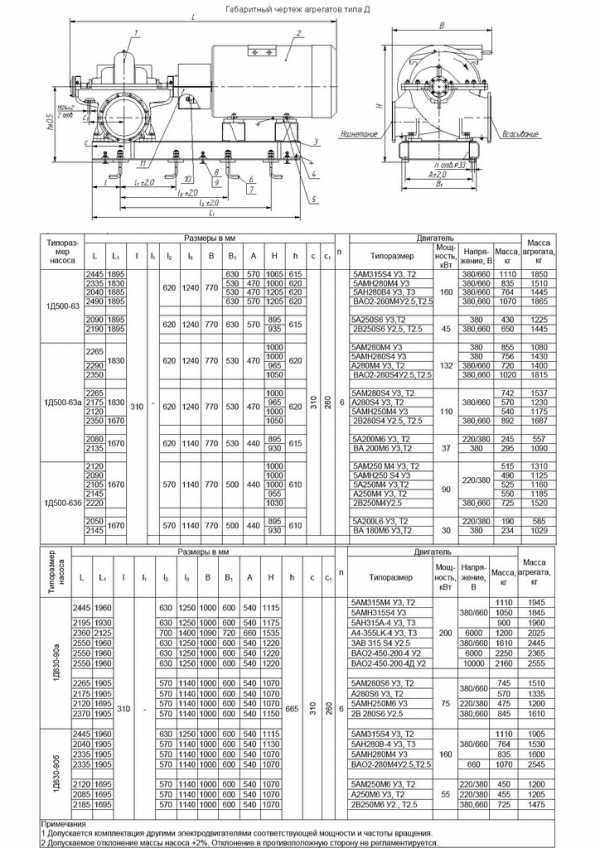

Габаритный чертеж насоса 1Д630-90
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | h2 | h3 | h4 | h | A1 | A2 |
| 1145 | 645 | 590 | 350 | 590 | 390 | 360 | 160 | 1000 | 500 | 845 | 440 | 330 | 270 | 64 | 530 | 530 |
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Ру, МПа вх/вых | Масса,кг |
| 300 | 370 | 335 | 312 | 250 | 335 | 295 | 268 | 200 | 18 | 22 | 28 | 60 | 12 | 12 | 18 | 6/10 |
Габаритный чертеж агрегата 1Д630-90
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощность. кВт | Масса. кг | Масса агрегата. кг |
| 2930 | 2435 | 200 | 650 | 1300 | 1950 | 1320 | 885 | 800 | 1580 | 710 | 8 | ДАЗО4 400-ХК4 У | 315 | 2190 | 3050 |
| 2930 | 2435 | 200 | 650 | 1300 | 1950 | 1320 | 885 | 800 | 1580 | 710 | 8 | ДАЗО4 400-Х4М Т | 315 | 2330 | 3050 |
| 2360 | 2125 | 310 | – | 700 | 1400 | 1090 | 720 | 660 | 1535 | 6 | А4-355-L4 У3.Т3 | 250 | 1250 | 2070 | |
| 2445 | 1960 | 310 | – | 630 | 1250 | 1000 | 600 | 540 | 1115 | 665 | 6 | 5АМН315-М4 У3 | 250 | 1050 | 1940 |
| 2195 | 1930 | 310 | – | 630 | 1250 | 1000 | 600 | 540 | 1175 | 665 | 6 | 5АН315-В4 У3. Т | 250 | 990 | 1780 |
| 2250 | 2065 | 310 | – | 630 | 1250 | 1000 | 600 | 540 | 1200 | 665 | 6 | ДАН315-М4 У3 | 250 | 970 | 1775 |
| 2580 | 2290 | 310 | – | 700 | 1400 | 1090 | 720 | 660 | 1110 | 665 | 6 | ДАВ250-4 У3 | 250 | 1420 | 2260 |
| 2345 | 1960 | 310 | – | 630 | 1250 | 1000 | 600 | 540 | 1115 | 665 | 6 | 5АМ315 S6 У3. Т | 110 | 960 | 1750 |
Технические характеристики насосов типа Д, 1Д, 2Д.
Марка насоса | Подача, м3/час | Напор, м | Частота вращения, об/мин | Потребляемая мощность, кВт | Допускаемый кавитационный запас, м |
Д160-112a | 160 | 112.00 | 2900 | 89.00 | 4.80 |
Д160-112a | 150 | 100.00 | 2900 | 72.00 | 4.80 |
Д160-112aб | 135 | 80.00 | 2900 | 52.00 | 4.80 |
Д160-112a | 80 | 28.00 | 1450 | 4.50 | |
Д160-112a | 70 | 25.00 | 1450 | 10.00 | 4.50 |
Д200-36 | 200 | 36.00 | 1450 | 37.00 | 4.30 |
Д200-36а | 190 | 29.00 | 1450 | 30.00 | 5.30 |
Д200-36б | 180 | 25.00 | 1450 | 22.00 | 6.00 |
1Д315-50 | 320 | 50.00 | 1450 | 72.00 | 4.50 |
1Д315-50 | 300 | 39.00 | 1450 | 47.00 | 4.60 |
1Д315-50б | 300 | 30.00 | 1450 | 36.00 | 4.80 |
1Д315-50 | 200 | 90.00 | 2900 | 82.00 | 5.50 |
1Д315-50а | 180 | 74.00 | 2900 | 72.00 | 5.80 |
1Д315-50б | 160 | 62.00 | 2900 | 42.00 | 5.90 |
1Д315-50 | 100 | 22.00 | 1450 | 12.50 | 5.30 |
1Д315-50 | 250 | 125.00 | 2900 | 152.00 | 6.00 |
1Д315-50а | 240 | 101.00 | 2900 | 110.00 | 6.40 |
1Д315-50 | 125 | 30.00 | 1450 | 27.00 | 5.50 |
1Д315-50 | 315 | 50.00 | 2900 | 68.00 | 6.50 |
1Д315-50а | 300 | 42.00 | 2900 | 50.00 | 6.70 |
1Д315-50б | 220 | 36.00 | 2900 | 39.00 | 6.80 |
1Д315-71 | 315 | 71.00 | 2900 | 98.00 | 6.50 |
1Д315-71а | 300 | 60.00 | 2900 | 80.00 | 7.00 |
1Д500-63 | 500 | 63.00 | 1450 | 142.00 | 4.50 |
1Д500-63а | 450 | 53.00 | 1450 | 97.00 | 4.80 |
1Д500-63б | 400 | 44.00 | 1450 | 78.00 | 5.00 |
1Д630-90 | 630 | 90.00 | 1450 | 230.00 | 5.50 |
1Д630-90а | 550 | 74.00 | 1450 | 185.00 | 5.80 |
1Д630-90б | 500 | 60.00 | 1450 | 144.00 | 5.90 |
1Д630-90 | 500 | 38.00 | 980 | 81.00 | 5.00 |
1Д630-90а | 470 | 60.00 | 980 | 50.00 | 5.20 |
1Д630-90б | 420 | 25.00 | 980 | 50.00 | 5.20 |
1Д630-125 | 630 | 125.00 | 1450 | 365.00 | 5.50 |
1Д630-125а | 550 | 101.00 | 1450 | 282.00 | 5.60 |
1Д630-125б | 500 | 82.00 | 1450 | 222.00 | 5.70 |
1Д800-56 | 800 | 56.00 | 1450 | 166.00 | 5.00 |
1Д800-56а | 740 | 48.00 | 1450 | 130.00 | 5.10 |
1Д800-56б | 700 | 40.00 | 1450 | 106.00 | 5.20 |
1Д1250-63 | 1250 | 63.00 | 1450 | 290.00 | 6.00 |
1Д1250-63а | 1100 | 52.50 | 1450 | 220.00 | 6.10 |
1Д1250-63б | 1050 | 44.00 | 1450 | 175.00 | 6.20 |
1Д1250-63 | 800 | 28.00 | 980 | 90.00 | 5.50 |
1Д1250-63а | 740 | 24.00 | 980 | 70.00 | 5.60 |
1Д1250-63б | 710 | 20.00 | 980 | 53.00 | 5.70 |
1Д1250-125 | 1250 | 125.00 | 1450 | 625.00 | 5.50 |
1Д1250-125а | 1150 | 102.00 | 1450 | 450.00 | 5.60 |
1Д1250-125б | 1030 | 87.00 | 1450 | 360.00 | 5.70 |
1Д1600-90 | 1600 | 90.00 | 1450 | 520.00 | 7.00 |
1Д1600-90а | 1450 | 75.00 | 1450 | 380.00 | 7.10 |
1Д1600-90б | 1300 | 63.00 | 1450 | 290.00 | 7.20 |
2Д630-90 | 630 | 90.00 | 2950 | 250.00 | 5.50 |
2Д630-90а | 550 | 74.00 | 2950 | 180.00 | 5.50 |
2Д2000-21 | 2000 | 21.00 | 980 | 133.00 | 2.50 |
2Д2000-21а | 1850 | 19.00 | 980 | 132.00 | 2.50 |
ventilator.od.ua
|
ОСНОВНАЯ ХАРАКТЕРИСТИКА 1Д 630-90| Подача, м3/час | 630 |
| Напор, м | 90 |
| Частота вращения, об/мин | 1450 |
| Потребляемая мощность, кВт | 230 |
ГИДРАВЛИЧЕСКАЯ ХАРАКТЕРИСТИКА 1Д 630-90
| Допускаемый кавитационный запас, м | 5.5 |
ДОПОЛНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА 1Д 630-90
| КПД насоса, % | 82 |
КОНСТРУКТИВНАЯ ХАРАКТЕРИСТИКА 1Д 630-90
| Тип уплотнения вала | двойной сальник |
ГАБАРИТНАЯ ХАРАКТЕРИСТИКА 1Д 630-90
ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 1Д 630-90
| Средняя наработка до отказа, ч | 9000 |
| Средний ресурс до кап. ремонта, ч | 35000 |
| Среднее время до восстановления, ч | 20 |
| Назначенный срок службы, лет | 30 |
| Срок сохраняемости, лет | 3 |
СИСТЕМНАЯ ИНФОРМАЦИЯ 1Д 630-90
| Группа | Насосы горизонтальные двусторонего входа типа 1Д для воды |
ЗАПЧАСТИ И КОМПЛЕКТУЮЩИЕ ДЛЯ 1Д 630-90
| артикул | наименование | чертеж | цена |
| Ч000076 | Вал | Н03.3.323.01.01.015А | 11 172р. |
| Ч000077 | Вал (1Д1250-63) | Н03.3.323.01.01.015А-02 | 11 172р. |
| Ч000078 | Втулка защитная | Н03.3.323.01.01.004А | 6 703р. |
| Ч000122 | Втулка направляющая | Н03.3.324.01.01.003А | 1 819р. |
| Ч000088 | Втулка упорная | Н03.3.323.01.01.009 | 809р. |
| Ч000091 | Гайка 60 | Н03.629.01.01.040-04 | 1 192р. |
| Ч000092 | Гайка 60 | Н03.629.01.01.040-11 | 1 192р. |
| Ч000089 | Гайка специальная | Н03.3.323.01.01.016 | 1 192р. |
| Ч000090 | Гайка специальная | Н03.3.323.01.01.016-03 | 1 192р. |
| Ч000079 | Грундбукса | Н03.3.323.01.01.005 | 532р. |
| Ч000119 | Колесо рабочее | Н03.3.324.01.01.001 | 28 838р. |
| Ч000099 | Кольцо 075-083-46-2-2 | Н03.3.323.01.01.030 | 213р. |
| Ч000085 | Кольцо сальника | Н03.3.323.01.01.006 | 1 468р. |
| Ч000120 | Кольцо уплотняющее | Н03.3.324.01.01.002 | 2 496р. |
| Ч000002 | Кольцо упругой втулки | 0603 404 741 0001-02 | 28р. |
| Ч000003 | Кольцо упругой втулки | 0603 404 741 0001-03 | 47р. |
| Ч000004 | Кольцо упругой втулки | 0603 404 741 0001-04 | 49р. |
| Ч000124 | Корпус с крышкой в сборе | 93 763р. | |
| Ч000084 | Крышка подшипника (сч20) | Н03.3.323.01.01.014 | 2 085р. |
| Ч000083 | Крышка подшипника (фенопласт) | Н03.3.323.01.01.014А | 1 617р. |
| Ч000082 | Крышка подшипника пяты | Н03.3.323.01.01.013 | 1 851р. |
| Ч000086 | Крышка сальника | Н03.3.323.01.01.007 | 1 702р. |
| Ч000103 | Муфта в сборе | ф320 | 32 132р. |
| Ч000106 | Муфта в сборе | ф220,250 | 30 323р. |
| Ч000095 | Ограждение муфты | Н03.3.323.00.00.060 | 1 894р. |
| Ч000096 | Ограждение муфты | Н03.3.323.00.00.060-01 | 1 894р. |
| Ч000087 | Отбойник | Н03.3.323.01.01.008 | 340р. |
| Ч004456 | Ответные фланцы с крепежом и заглушками | ||
| Ч000100 | Палец в сборе (с шайбой) | Н03.3.302.00.00.060 | 292р. |
| Ч000101 | Палец в сборе (с шайбой) | Н03.3.302.00.00.060-01 | 436р. |
| Ч000102 | Палец в сборе (с шайбой) | Н03.3.302.00.00.060-02 | 575р. |
| Ч000105 | Полумуфта двигателя | ф320 | 15 321р. |
| Ч000108 | Полумуфта двигателя | ф220,250 | 13 938р. |
| Ч000104 | Полумуфта насоса | ф320 | 11 385р. |
| Ч000107 | Полумуфта насоса | ф220,250 | 10 533р. |
| Ч004105 | прокладка по разъему | Н03.3.324.01.00.003 | 1 252р. |
| Ч004106 | прокладка по разъему | Н03.3.324.01.00.004 | 1 252р. |
| Ч000121 | Ротор | Н03.3.324.01.01.000 | 63 725р. |
| Ч000110 | Скоба ремонтная | Н03.3.302.01.00.003Р-01 | 3 320р. |
| Ч000081 | Стакан подшипника | Н03.3.323.01.01.012 | 3 915р. |
| Ч000080 | Стакан подшипника пяты | Н03.3.323.01.01.011 | 3 915р. |
| Ч000109 | Фундаментный (анкерный) болт | 1 830р. | |
| Ч000093 | Шайба | Н03.3.323.01.01.017 | 262р. |
| Ч000094 | Шайба | 0603.506411.0007-02 | 262р. |
| Ч000097 | Шпонка 18х11х110 | Н03.3.323.01.01.028 | 511р. |
| Ч000098 | Шпонка 18х11х125 | Н03.3.323.01.01.028-01 | 511р. |
КЛАССИФИКАЦИЯ
по применению – поддержание пластового давления; по перекачиваемой среде – вода с нефтепродуктами; по перекачиваемой среде – химически активные; по применению – поддержание пластового давления; по перекачиваемой среде – вода пластовая; по перекачиваемой среде – вода морская; по перекачиваемой среде – вода горячая; по применению – водозабор; по применению – водоснабжение; по перекачиваемой среде – вода чистая; по отрасли – пожаротушение; по отрасли – атомная энергетика; по отрасли – металлургия, горное дело; по отрасли – водное хозяйство и ЖКХ; по отрасли – нефтегазовая отрасль; по отрасли – теплоэнергетика; по принципу действия – динамические; по расположению оси вращения – горизонтальные; по конструкции корпуса – с осевым разъемом; по конструкции рабочего колеса – с двусторонним входом; не герметичные; не моноблочные;
НАЗНАЧЕНИЕ
Насосы центробежные двустороннего входа типа Д и агрегаты электронасосные на их основе предназначены для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60 10-6 м2/с (60сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм2).
Насосы относятся к изделиям общего назначения вида I (восстанавливаемые) ГОСТ 27.003-90.
Насосы и агрегаты изготавливаются в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Насосы и агрегаты электронасосные разработаны с учетом поставки на экспорт в соответствии с ОСТ 26-06-2011-79.
Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.
Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007. Агрегаты с насосами, имеющими индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями, могут использоваться во взрывоопасных и пожароопасных производствах в зонах класса 1 и 2 ГОСТ Р 51330.9-99.
КОНСТРУКЦИЯ
Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.
Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.
Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи муфты.
Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора.
Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя.
Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80 (исполнение 1). По требованию потребителя допускается для фланцев исполнение 3 ГОСТ 12815-80.
Конфигурацию каналов корпуса продолжает крышка корпуса. В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком».
Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По требованию Заказчика возможно изготовление насоса с правым вращением ротора (по часовой стрелке).
Рабочее колесо – двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.
Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения.
ПРИМЕНЕНИЕ
- в системах горячего и холодного водоснабжения/теплоснабжения
- в системах водозаборов
- для подачи пластовой жидкости на нефтяных месторождениях
- для подачи морской воды в системах пожаротушения морских портовых сооружений
- для перекачивания воды с примесью нефтепродуктов на нефтедобывающих и нефтеперерабатывающих предприятиях
- в химической промышленности для перекачивания жидкостей сходных по своим свойствам с водой
- для перекачивания технической воды на объектах теплоэнергетики, включая АЭС
- в металлургической промышленности в системах охлаждения
- в системах пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- различные исполнения по материалам проточной части позволяют использовать насосы в различных областях промышленности и использоваться как для перекачивания воды, так и для перекачивания морской воды, пластовой воды и химически активных нетоксичных жидкостей;
- различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
- применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
- исполнение проточной части на высоконапорных насосах в виде двойной спирали позволяет снизить радиальные нагрузки на ротор при работе насоса на неноминальных режимах;
- наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например: 1Д200-90 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 – порядковый номер модификации насоса
- Д – насос двустороннего входа
- 200 – подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
- 90 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
- а – индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м – увеличенный.
- т – тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
- А – исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп – серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б – рабочее колесо из бронзы
- Е – индекс исполнения: Е – для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных – и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;
- У2 – климатическое исполнение и категория размещения.
erkogor.ru
|
ОСНОВНАЯ ХАРАКТЕРИСТИКА 1Д 630-90А| Подача, м3/час | 550 |
| Напор, м | 74 |
| Частота вращения, об/мин | 1450 |
| Потребляемая мощность, кВт | 185 |
ГИДРАВЛИЧЕСКАЯ ХАРАКТЕРИСТИКА 1Д 630-90А
| Допускаемый кавитационный запас, м | 5.8 |
ДОПОЛНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА 1Д 630-90А
| КПД насоса, % | 82 |
КОНСТРУКТИВНАЯ ХАРАКТЕРИСТИКА 1Д 630-90А
| Тип уплотнения вала | двойной сальник |
ГАБАРИТНАЯ ХАРАКТЕРИСТИКА 1Д 630-90А
ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 1Д 630-90А
| Средняя наработка до отказа, ч | 9000 |
| Средний ресурс до кап. ремонта, ч | 35000 |
| Среднее время до восстановления, ч | 20 |
| Назначенный срок службы, лет | 30 |
| Срок сохраняемости, лет | 3 |
СИСТЕМНАЯ ИНФОРМАЦИЯ 1Д 630-90А
| Группа | Насосы горизонтальные двусторонего входа типа 1Д для воды |
ЗАПЧАСТИ И КОМПЛЕКТУЮЩИЕ ДЛЯ 1Д 630-90А
| артикул | наименование | чертеж | цена |
| Ч000076 | Вал | Н03.3.323.01.01.015А | 11 172р. |
| Ч000077 | Вал (1Д1250-63) | Н03.3.323.01.01.015А-02 | 11 172р. |
| Ч000078 | Втулка защитная | Н03.3.323.01.01.004А | 6 703р. |
| Ч000122 | Втулка направляющая | Н03.3.324.01.01.003А | 1 819р. |
| Ч000088 | Втулка упорная | Н03.3.323.01.01.009 | 809р. |
| Ч000091 | Гайка 60 | Н03.629.01.01.040-04 | 1 192р. |
| Ч000092 | Гайка 60 | Н03.629.01.01.040-11 | 1 192р. |
| Ч000089 | Гайка специальная | Н03.3.323.01.01.016 | 1 192р. |
| Ч000090 | Гайка специальная | Н03.3.323.01.01.016-03 | 1 192р. |
| Ч000079 | Грундбукса | Н03.3.323.01.01.005 | 532р. |
| Ч000119 | Колесо рабочее | Н03.3.324.01.01.001 | 28 838р. |
| Ч000099 | Кольцо 075-083-46-2-2 | Н03.3.323.01.01.030 | 213р. |
| Ч000085 | Кольцо сальника | Н03.3.323.01.01.006 | 1 468р. |
| Ч000120 | Кольцо уплотняющее | Н03.3.324.01.01.002 | 2 496р. |
| Ч000002 | Кольцо упругой втулки | 0603 404 741 0001-02 | 28р. |
| Ч000003 | Кольцо упругой втулки | 0603 404 741 0001-03 | 47р. |
| Ч000004 | Кольцо упругой втулки | 0603 404 741 0001-04 | 49р. |
| Ч000124 | Корпус с крышкой в сборе | 93 763р. | |
| Ч000084 | Крышка подшипника (сч20) | Н03.3.323.01.01.014 | 2 085р. |
| Ч000083 | Крышка подшипника (фенопласт) | Н03.3.323.01.01.014А | 1 617р. |
| Ч000082 | Крышка подшипника пяты | Н03.3.323.01.01.013 | 1 851р. |
| Ч000086 | Крышка сальника | Н03.3.323.01.01.007 | 1 702р. |
| Ч000103 | Муфта в сборе | ф320 | 32 132р. |
| Ч000106 | Муфта в сборе | ф220,250 | 30 323р. |
| Ч000095 | Ограждение муфты | Н03.3.323.00.00.060 | 1 894р. |
| Ч000096 | Ограждение муфты | Н03.3.323.00.00.060-01 | 1 894р. |
| Ч000087 | Отбойник | Н03.3.323.01.01.008 | 340р. |
| Ч004456 | Ответные фланцы с крепежом и заглушками | ||
| Ч000100 | Палец в сборе (с шайбой) | Н03.3.302.00.00.060 | 292р. |
| Ч000101 | Палец в сборе (с шайбой) | Н03.3.302.00.00.060-01 | 436р. |
| Ч000102 | Палец в сборе (с шайбой) | Н03.3.302.00.00.060-02 | 575р. |
| Ч000105 | Полумуфта двигателя | ф320 | 15 321р. |
| Ч000108 | Полумуфта двигателя | ф220,250 | 13 938р. |
| Ч000104 | Полумуфта насоса | ф320 | 11 385р. |
| Ч000107 | Полумуфта насоса | ф220,250 | 10 533р. |
| Ч004105 | прокладка по разъему | Н03.3.324.01.00.003 | 1 252р. |
| Ч004106 | прокладка по разъему | Н03.3.324.01.00.004 | 1 252р. |
| Ч000121 | Ротор | Н03.3.324.01.01.000 | 63 725р. |
| Ч000110 | Скоба ремонтная | Н03.3.302.01.00.003Р-01 | 3 320р. |
| Ч000081 | Стакан подшипника | Н03.3.323.01.01.012 | 3 915р. |
| Ч000080 | Стакан подшипника пяты | Н03.3.323.01.01.011 | 3 915р. |
| Ч000109 | Фундаментный (анкерный) болт | 1 830р. | |
| Ч000093 | Шайба | Н03.3.323.01.01.017 | 262р. |
| Ч000094 | Шайба | 0603.506411.0007-02 | 262р. |
| Ч000097 | Шпонка 18х11х110 | Н03.3.323.01.01.028 | 511р. |
| Ч000098 | Шпонка 18х11х125 | Н03.3.323.01.01.028-01 | 511р. |
КЛАССИФИКАЦИЯ
по отрасли – пожаротушение; по отрасли – атомная энергетика; по отрасли – металлургия, горное дело; по отрасли – водное хозяйство и ЖКХ; по отрасли – нефтегазовая отрасль; по отрасли – теплоэнергетика; по перекачиваемой среде – вода с нефтепродуктами; по перекачиваемой среде – химически активные; по перекачиваемой среде – вода пластовая; по перекачиваемой среде – вода морская; по перекачиваемой среде – вода горячая; по перекачиваемой среде – вода чистая; по применению – поддержание пластового давления; по применению – поддержание пластового давления; по применению – водозабор; по применению – водоснабжение; по принципу действия – динамические; по расположению оси вращения – горизонтальные; по конструкции корпуса – с осевым разъемом; не герметичные; не моноблочные; по конструкции рабочего колеса – с двусторонним входом;
НАЗНАЧЕНИЕ
Насосы центробежные двустороннего входа типа Д и агрегаты электронасосные на их основе предназначены для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60 10-6 м2/с (60сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм2).
Насосы относятся к изделиям общего назначения вида I (восстанавливаемые) ГОСТ 27.003-90.
Насосы и агрегаты изготавливаются в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Насосы и агрегаты электронасосные разработаны с учетом поставки на экспорт в соответствии с ОСТ 26-06-2011-79.
Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.
Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007. Агрегаты с насосами, имеющими индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями, могут использоваться во взрывоопасных и пожароопасных производствах в зонах класса 1 и 2 ГОСТ Р 51330.9-99.
КОНСТРУКЦИЯ
Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.
Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.
Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи муфты.
Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора.
Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя.
Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80 (исполнение 1). По требованию потребителя допускается для фланцев исполнение 3 ГОСТ 12815-80.
Конфигурацию каналов корпуса продолжает крышка корпуса. В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком».
Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По требованию Заказчика возможно изготовление насоса с правым вращением ротора (по часовой стрелке).
Рабочее колесо – двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.
Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения.
ПРИМЕНЕНИЕ
- в системах горячего и холодного водоснабжения/теплоснабжения
- в системах водозаборов
- для подачи пластовой жидкости на нефтяных месторождениях
- для подачи морской воды в системах пожаротушения морских портовых сооружений
- для перекачивания воды с примесью нефтепродуктов на нефтедобывающих и нефтеперерабатывающих предприятиях
- в химической промышленности для перекачивания жидкостей сходных по своим свойствам с водой
- для перекачивания технической воды на объектах теплоэнергетики, включая АЭС
- в металлургической промышленности в системах охлаждения
- в системах пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- различные исполнения по материалам проточной части позволяют использовать насосы в различных областях промышленности и использоваться как для перекачивания воды, так и для перекачивания морской воды, пластовой воды и химически активных нетоксичных жидкостей;
- различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
- применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
- исполнение проточной части на высоконапорных насосах в виде двойной спирали позволяет снизить радиальные нагрузки на ротор при работе насоса на неноминальных режимах;
- наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например: 1Д200-90 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 – порядковый номер модификации насоса
- Д – насос двустороннего входа
- 200 – подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
- 90 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
- а – индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м – увеличенный.
- т – тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
- А – исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп – серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б – рабочее колесо из бронзы
- Е – индекс исполнения: Е – для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных – и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;
- У2 – климатическое исполнение и категория размещения.
erkogor.ru
Технические характеристики насоса 1Д630-90а
Графическая характеристика насоса 1Д630-90а
Характеристика насоса (агрегата) 1Д630-90а
Частота вращения 16,3 с -1 (980 об/мин)
Жидкость – вода плотностью 1000 кг/м3
* – данные для насоса
Габаритный чертеж насоса 1Д630-90а
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | h2 | h3 | h4 | h | A1 | A2 |
| 1145 | 645 | 590 | 350 | 590 | 390 | 360 | 160 | 1000 | 500 | 845 | 440 | 330 | 270 | 64 | 530 | 530 |
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Ру, МПа вх/вых | Масса,кг |
| 300 | 370 | 335 | 312 | 250 | 335 | 295 | 268 | 200 | 18 | 22 | 28 | 60 | 12 | 12 | 18 | 6/10 | 524 |
Габаритный чертеж агрегата 1Д630-90а
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощность. кВт | Масса. кг | Масса агрегата. кг |
| 2265 | 1905 | 310 | – | 570 | 1140 | 1000 | 600 | 540 | 1070 | 665 | 6 | 5АМ280-S6 У3. Т | 75 | 745 | 1510 |
| 2175 | 1905 | 310 | – | 570 | 1140 | 1000 | 600 | 540 | 1070 | 665 | 6 | А280-S6 У3. Т2 | 75 | 570 | 1335 |
| 2120 | 1695 | 310 | – | 570 | 1140 | 1000 | 600 | 540 | 1070 | 665 | 6 | 5АМН250-М6 У3 | 75 | 475 | 1200 |
Технические характеристики насосов типа Д, 1Д, 2Д.
Марка насоса | Подача, м3/час | Напор, м | Частота вращения, об/мин | Потребляемая мощность, кВт | Допускаемый кавитационный запас, м |
Д160-112a | 160 | 112.00 | 2900 | 89.00 | 4.80 |
Д160-112a | 150 | 100.00 | 2900 | 72.00 | 4.80 |
Д160-112aб | 135 | 80.00 | 2900 | 52.00 | 4.80 |
Д160-112a | 80 | 28.00 | 1450 | 12.00 | 4.50 |
Д160-112a | 70 | 25.00 | 1450 | 10.00 | 4.50 |
Д200-36 | 200 | 36.00 | 1450 | 37.00 | 4.30 |
Д200-36а | 190 | 29.00 | 1450 | 30.00 | 5.30 |
Д200-36б | 180 | 25.00 | 1450 | 22.00 | 6.00 |
1Д315-50 | 320 | 50.00 | 1450 | 72.00 | 4.50 |
1Д315-50 | 300 | 39.00 | 1450 | 47.00 | 4.60 |
1Д315-50б | 300 | 30.00 | 1450 | 36.00 | 4.80 |
1Д315-50 | 200 | 90.00 | 2900 | 82.00 | 5.50 |
1Д315-50а | 180 | 74.00 | 2900 | 72.00 | 5.80 |
1Д315-50б | 160 | 62.00 | 2900 | 42.00 | 5.90 |
1Д315-50 | 100 | 22.00 | 1450 | 12.50 | 5.30 |
1Д315-50 | 250 | 125.00 | 2900 | 152.00 | 6.00 |
1Д315-50а | 240 | 101.00 | 2900 | 110.00 | 6.40 |
1Д315-50 | 125 | 30.00 | 1450 | 27.00 | 5.50 |
1Д315-50 | 315 | 50.00 | 2900 | 68.00 | 6.50 |
1Д315-50а | 300 | 42.00 | 2900 | 50.00 | 6.70 |
1Д315-50б | 220 | 36.00 | 2900 | 39.00 | 6.80 |
1Д315-71 | 315 | 71.00 | 2900 | 98.00 | 6.50 |
1Д315-71а | 300 | 60.00 | 2900 | 80.00 | 7.00 |
1Д500-63 | 500 | 63.00 | 1450 | 142.00 | 4.50 |
1Д500-63а | 450 | 53.00 | 1450 | 97.00 | 4.80 |
1Д500-63б | 400 | 44.00 | 1450 | 78.00 | 5.00 |
1Д630-90 | 630 | 90.00 | 1450 | 230.00 | 5.50 |
1Д630-90а | 550 | 74.00 | 1450 | 185.00 | 5.80 |
1Д630-90б | 500 | 60.00 | 1450 | 144.00 | 5.90 |
1Д630-90 | 500 | 38.00 | 980 | 81.00 | 5.00 |
1Д630-90а | 470 | 60.00 | 980 | 50.00 | 5.20 |
1Д630-90б | 420 | 25.00 | 980 | 50.00 | 5.20 |
1Д630-125 | 630 | 125.00 | 1450 | 365.00 | 5.50 |
1Д630-125а | 550 | 101.00 | 1450 | 282.00 | 5.60 |
1Д630-125б | 500 | 82.00 | 1450 | 222.00 | 5.70 |
1Д800-56 | 800 | 56.00 | 1450 | 166.00 | 5.00 |
1Д800-56а | 740 | 48.00 | 1450 | 130.00 | 5.10 |
1Д800-56б | 700 | 40.00 | 1450 | 106.00 | 5.20 |
1Д1250-63 | 1250 | 63.00 | 1450 | 290.00 | 6.00 |
1Д1250-63а | 1100 | 52.50 | 1450 | 220.00 | 6.10 |
1Д1250-63б | 1050 | 44.00 | 1450 | 175.00 | 6.20 |
1Д1250-63 | 800 | 28.00 | 980 | 90.00 | 5.50 |
1Д1250-63а | 740 | 24.00 | 980 | 70.00 | 5.60 |
1Д1250-63б | 710 | 20.00 | 980 | 53.00 | 5.70 |
1Д1250-125 | 1250 | 125.00 | 1450 | 625.00 | 5.50 |
1Д1250-125а | 1150 | 102.00 | 1450 | 450.00 | 5.60 |
1Д1250-125б | 1030 | 87.00 | 1450 | 360.00 | 5.70 |
1Д1600-90 | 1600 | 90.00 | 1450 | 520.00 | 7.00 |
1Д1600-90а | 1450 | 75.00 | 1450 | 380.00 | 7.10 |
1Д1600-90б | 1300 | 63.00 | 1450 | 290.00 | 7.20 |
2Д630-90 | 630 | 90.00 | 2950 | 250.00 | 5.50 |
2Д630-90а | 550 | 74.00 | 2950 | 180.00 | 5.50 |
2Д2000-21 | 2000 | 21.00 | 980 | 133.00 | 2.50 |
2Д2000-21а | 1850 | 19.00 | 980 | 132.00 | 2.50 |
ventilator.od.ua
Насос Д630-90
Насосы центробежные двустороннего входа типа Д и агрегаты электронасосные на их основе предназначены для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60 10-6 м2/с (60сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм2).
Насос Д(1Д)630-90 одноступенчатый центробежный двухстороннего типа.
Производитель: Сахгидромаш, Украина
Уплотнения вала насоса: сальниковое одинарное.
Комлектуется Агрегат насосный: Д(1Д)630-90 – АИР355S4 250 кВт на 1450 об/мин. Д(1Д)630-90а – АИР315M4 200 кВт на 1450 об/мин. Д(1Д)630-90б – АИР315S4 160 кВт на 1450 об/мин. Д(1Д)630-90 – АИР315S6 110 кВт на 960 об/мин. Д(1Д)630-90а – АИР280S6 75 кВт на 960 об/мин.
Д(1Д)630-90б – 4АМУ250M6 55 кВт на 960 об/мин.
Условное обозначение насоса Д(1Д)630-90–УХЛ 3,1
Д – тип насоса (двустороннего входа)
630 – Подача, м3/час
90 – Напор, м
УХЛ -Климатическое исполнение (районы с умеренным и холодным климатом)
3,1– Категория размещения при эксплуатации
Габаритные размеры насоса Д(1Д)630-90
| Типоразмер насоса | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | h2 | h3 | h4 | A1 | A2 | A3 |
| Д630-90 | 1160 | 640 | 850 | 450 | 500 | 230 | 500 | 230 | 1258 | 648 | 892 | 480 | 335 | 243 | 650 | 380 | 380 |
| 1Д630-90 | 1145 | 645 | 590 | 360 | 590 | 390 | 360 | 160 | 1000 | 500 | 845 | 440 | 330 | 270 | 530 | 530 | 300 |
| Типоразмер насоса | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | n | n1 | Масса насоса |
| Д630-90 | 405 | 355 | 320 | 250 | 335 | 295 | 268 | 200 | 23 | 27 | 33 | 12 | 12 | 730 |
| 1Д630-90 | 370 | 335 | 312 | 250 | 335 | 295 | 268 | 200 | 18 | 22 | 28 | 12 | 12 | 524 |
Габаритные размеры агрегата Д(1Д)630-90
| Типоразмер агрегата | Типоразмер электродвигателя | Мощность эл.двиг., кВт | L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | H | h2 | h3 | h4 | h5 | Масса агрегата, кг |
| Д630-90 | 4А355S4 | 250 | 2555 | 1960 | 1360 | 640 | 1390 | 250 | 1030 | 930 | 794 | 1260 | 1150 | 280 | 405 | 355 | 2520 |
| 4А315M4 | 200 | 2480 | 1840 | 1260 | 640 | 1315 | 250 | 1030 | 930 | 710 | 1210 | 1150 | 280 | 445 | 315 | 2180 | |
| 4А315S4 | 160 | 2430 | 1790 | 1235 | 640 | 1265 | 250 | 1030 | 930 | 710 | 1210 | 1150 | 280 | 445 | 315 | 2055 | |
| 4А315S6 | 110 | 2430 | 1790 | 1235 | 640 | 1265 | 250 | 1030 | 930 | 710 | 1210 | 1150 | 280 | 445 | 315 | 2055 | |
| 4АМУ280S6 | 75 | 2180 | 1725 | 1190 | 640 | 1012 | 250 | 1030 | 930 | 660 | 1094 | 1150 | 280 | 480 | 280 | 1660 | |
| 4АМУ250M6 | 55 | 2080 | 1650 | ИЗО | 640 | 915 | 250 | 1030 | 930 | 554 | 1150 | 1150 | 280 | 510 | 250 | 1520 | |
| 1Д630-90 | 4А355S4 | 250 | 2543 | 1960 | 1320 | 645 | 1390 | 310 | 800 | 700 | 794 | 1260 | 1068 | 280 | 365 | 355 | 2260 |
| 4А315M4 | 200 | 2468 | 1840 | 1220 | 645 | 1315 | 310 | 800 | 700 | 710 | 1200 | 1068 | 280 | 405 | 315 | 1920 | |
| 4А315S4 | 160 | 2418 | 1790 | 1200 | 645 | 1265 | 310 | 800 | 700 | 710 | 1200 | 1068 | 280 | 405 | 315 | 1795 | |
| 4А315S6 | 110 | 2418 | 1790 | 1200 | 645 | 1265 | 310 | 800 | 700 | 710 | 1200 | 1068 | 280 | 405 | 315 | 1795 | |
| 4АМУ280S6 | 75 | 2165 | 1725 | 1150 | 645 | 1012 | 310 | 800 | 700 | 660 | 1094 | 1068 | 280 | 440 | 280 | 1400 | |
| 4АМУ250M6 | 55 | 2068 | 1650 | 1070 | 645 | 915 | 310 | 800 | 700 | 554 | 1150 | 1068 | 280 | 470 | 250 | 1260 |
Характеристики насоса Д630-90
| Типоразмер насоса | Диаметр рабочего колеса, мм | Подача номинальная м3/час | Напор, м | Частота вращения эл.двиг. (об/мин) | Допускаемая вакуумметр. высота всасывания, м | КПД,%, не менее | Мощность двигателя, кВт |
| Д630-90 | 525 | 630 | 90 | 1450 | 4 | 77 | 250 |
| Д630-90а | 475 | 575 | 74 | 1450 | 4 | 74 | 200 |
| Д630-90б | 450 | 500 | 65 | 1450 | 4 | 72 | 160 |
| Д630-90 | 525 | 500 | 36 | 960 | 4,5 | 75 | 110 |
| Д630-90а | 475 | 450 | 32 | 960 | 4,5 | 74 | 75 |
| Д630-90б | 450 | 350 | 27 | 960 | 4,5 | 72 | 55 |
| 1Д630-90 | 510 | 630 | 90 | 1450 | 4 | 77 | 250 |
| 1Д630-90а | 464 | 550 | 74 | 1450 | 4 | 74 | 200 |
| 1Д630-90б | 426 | 500 | 60 | 1450 | 4 | 69 | 160 |
| 1Д630-90 | 510 | 500 | 38 | 960 | 4,5 | 77 | 110 |
| 1Д630-90а | 464 | 470 | 30 | 960 | 4,5 | 74 | 75 |
| 1Д630-90б | 426 | 420 | 25 | 960 | 4,5 | 69 | 55 |
Графические характеристики насосов Д630-90
Графические характеристики насосов 1Д630-90
Полный каталог насосов Д,1Д,2Д со всеми техническими характеристиками и условиями эксплутации
fairway.com.ua
|
ОСНОВНАЯ ХАРАКТЕРИСТИКА 1Д 630-90Б.| Подача, м3/час | 420 |
| Напор, м | 25 |
| Частота вращения, об/мин | 980 |
| Потребляемая мощность, кВт | 50 |
ГИДРАВЛИЧЕСКАЯ ХАРАКТЕРИСТИКА 1Д 630-90Б.
| Допускаемый кавитационный запас, м | 5.2 |
ДОПОЛНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА 1Д 630-90Б.
| КПД насоса, % | 80 |
КОНСТРУКТИВНАЯ ХАРАКТЕРИСТИКА 1Д 630-90Б.
| Тип уплотнения вала | двойной сальник |
ГАБАРИТНАЯ ХАРАКТЕРИСТИКА 1Д 630-90Б.
ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 1Д 630-90Б.
| Средняя наработка до отказа, ч | 9000 |
| Средний ресурс до кап. ремонта, ч | 35000 |
| Среднее время до восстановления, ч | 20 |
| Назначенный срок службы, лет | 30 |
| Срок сохраняемости, лет | 3 |
СИСТЕМНАЯ ИНФОРМАЦИЯ 1Д 630-90Б.
| Группа | Насосы горизонтальные двусторонего входа типа 1Д для воды |
ЗАПЧАСТИ И КОМПЛЕКТУЮЩИЕ ДЛЯ 1Д 630-90Б.
| артикул | наименование | чертеж | цена |
| Ч000076 | Вал | Н03.3.323.01.01.015А | 11 172р. |
| Ч000077 | Вал (1Д1250-63) | Н03.3.323.01.01.015А-02 | 11 172р. |
| Ч000078 | Втулка защитная | Н03.3.323.01.01.004А | 6 703р. |
| Ч000122 | Втулка направляющая | Н03.3.324.01.01.003А | 1 819р. |
| Ч000088 | Втулка упорная | Н03.3.323.01.01.009 | 809р. |
| Ч000091 | Гайка 60 | Н03.629.01.01.040-04 | 1 192р. |
| Ч000092 | Гайка 60 | Н03.629.01.01.040-11 | 1 192р. |
| Ч000089 | Гайка специальная | Н03.3.323.01.01.016 | 1 192р. |
| Ч000090 | Гайка специальная | Н03.3.323.01.01.016-03 | 1 192р. |
| Ч000079 | Грундбукса | Н03.3.323.01.01.005 | 532р. |
| Ч000119 | Колесо рабочее | Н03.3.324.01.01.001 | 28 838р. |
| Ч000099 | Кольцо 075-083-46-2-2 | Н03.3.323.01.01.030 | 213р. |
| Ч000085 | Кольцо сальника | Н03.3.323.01.01.006 | 1 468р. |
| Ч000120 | Кольцо уплотняющее | Н03.3.324.01.01.002 | 2 496р. |
| Ч000002 | Кольцо упругой втулки | 0603 404 741 0001-02 | 28р. |
| Ч000003 | Кольцо упругой втулки | 0603 404 741 0001-03 | 47р. |
| Ч000004 | Кольцо упругой втулки | 0603 404 741 0001-04 | 49р. |
| Ч000124 | Корпус с крышкой в сборе | 93 763р. | |
| Ч000084 | Крышка подшипника (сч20) | Н03.3.323.01.01.014 | 2 085р. |
| Ч000083 | Крышка подшипника (фенопласт) | Н03.3.323.01.01.014А | 1 617р. |
| Ч000082 | Крышка подшипника пяты | Н03.3.323.01.01.013 | 1 851р. |
| Ч000086 | Крышка сальника | Н03.3.323.01.01.007 | 1 702р. |
| Ч000103 | Муфта в сборе | ф320 | 32 132р. |
| Ч000106 | Муфта в сборе | ф220,250 | 30 323р. |
| Ч000095 | Ограждение муфты | Н03.3.323.00.00.060 | 1 894р. |
| Ч000096 | Ограждение муфты | Н03.3.323.00.00.060-01 | 1 894р. |
| Ч000087 | Отбойник | Н03.3.323.01.01.008 | 340р. |
| Ч004456 | Ответные фланцы с крепежом и заглушками | ||
| Ч000100 | Палец в сборе (с шайбой) | Н03.3.302.00.00.060 | 292р. |
| Ч000101 | Палец в сборе (с шайбой) | Н03.3.302.00.00.060-01 | 436р. |
| Ч000102 | Палец в сборе (с шайбой) | Н03.3.302.00.00.060-02 | 575р. |
| Ч000105 | Полумуфта двигателя | ф320 | 15 321р. |
| Ч000108 | Полумуфта двигателя | ф220,250 | 13 938р. |
| Ч000104 | Полумуфта насоса | ф320 | 11 385р. |
| Ч000107 | Полумуфта насоса | ф220,250 | 10 533р. |
| Ч004105 | прокладка по разъему | Н03.3.324.01.00.003 | 1 252р. |
| Ч004106 | прокладка по разъему | Н03.3.324.01.00.004 | 1 252р. |
| Ч000121 | Ротор | Н03.3.324.01.01.000 | 63 725р. |
| Ч000110 | Скоба ремонтная | Н03.3.302.01.00.003Р-01 | 3 320р. |
| Ч000081 | Стакан подшипника | Н03.3.323.01.01.012 | 3 915р. |
| Ч000080 | Стакан подшипника пяты | Н03.3.323.01.01.011 | 3 915р. |
| Ч000109 | Фундаментный (анкерный) болт | 1 830р. | |
| Ч000093 | Шайба | Н03.3.323.01.01.017 | 262р. |
| Ч000094 | Шайба | 0603.506411.0007-02 | 262р. |
| Ч000097 | Шпонка 18х11х110 | Н03.3.323.01.01.028 | 511р. |
| Ч000098 | Шпонка 18х11х125 | Н03.3.323.01.01.028-01 | 511р. |
КЛАССИФИКАЦИЯ
по перекачиваемой среде – вода с нефтепродуктами; по перекачиваемой среде – химически активные; по перекачиваемой среде – вода пластовая; по перекачиваемой среде – вода морская; по перекачиваемой среде – вода горячая; по перекачиваемой среде – вода чистая; по применению – поддержание пластового давления; по применению – поддержание пластового давления; по применению – водозабор; по применению – водоснабжение; по отрасли – пожаротушение; по отрасли – атомная энергетика; по отрасли – металлургия, горное дело; по отрасли – водное хозяйство и ЖКХ; по отрасли – нефтегазовая отрасль; по отрасли – теплоэнергетика; по принципу действия – динамические; по расположению оси вращения – горизонтальные; по конструкции корпуса – с осевым разъемом; по конструкции рабочего колеса – с двусторонним входом; не герметичные; не моноблочные;
НАЗНАЧЕНИЕ
Насосы центробежные двустороннего входа типа Д и агрегаты электронасосные на их основе предназначены для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60 10-6 м2/с (60сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм2).
Насосы относятся к изделиям общего назначения вида I (восстанавливаемые) ГОСТ 27.003-90.
Насосы и агрегаты изготавливаются в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Насосы и агрегаты электронасосные разработаны с учетом поставки на экспорт в соответствии с ОСТ 26-06-2011-79.
Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.
Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007. Агрегаты с насосами, имеющими индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями, могут использоваться во взрывоопасных и пожароопасных производствах в зонах класса 1 и 2 ГОСТ Р 51330.9-99.
КОНСТРУКЦИЯ
Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.
Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.
Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи муфты.
Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора.
Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя.
Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80 (исполнение 1). По требованию потребителя допускается для фланцев исполнение 3 ГОСТ 12815-80.
Конфигурацию каналов корпуса продолжает крышка корпуса. В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком».
Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По требованию Заказчика возможно изготовление насоса с правым вращением ротора (по часовой стрелке).
Рабочее колесо – двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.
Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения.
ПРИМЕНЕНИЕ
- в системах горячего и холодного водоснабжения/теплоснабжения
- в системах водозаборов
- для подачи пластовой жидкости на нефтяных месторождениях
- для подачи морской воды в системах пожаротушения морских портовых сооружений
- для перекачивания воды с примесью нефтепродуктов на нефтедобывающих и нефтеперерабатывающих предприятиях
- в химической промышленности для перекачивания жидкостей сходных по своим свойствам с водой
- для перекачивания технической воды на объектах теплоэнергетики, включая АЭС
- в металлургической промышленности в системах охлаждения
- в системах пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- различные исполнения по материалам проточной части позволяют использовать насосы в различных областях промышленности и использоваться как для перекачивания воды, так и для перекачивания морской воды, пластовой воды и химически активных нетоксичных жидкостей;
- различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
- применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
- исполнение проточной части на высоконапорных насосах в виде двойной спирали позволяет снизить радиальные нагрузки на ротор при работе насоса на неноминальных режимах;
- наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например: 1Д200-90 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 – порядковый номер модификации насоса
- Д – насос двустороннего входа
- 200 – подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
- 90 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
- а – индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м – увеличенный.
- т – тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
- А – исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп – серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б – рабочее колесо из бронзы
- Е – индекс исполнения: Е – для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных – и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;
- У2 – климатическое исполнение и категория размещения.
erkogor.ru
Насос 1Д630-90.
Конструкция : горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо – чугун СЧ20, вал – Сталь 45.
Уплотнение вала: двойное сальниковое.
Насосы типов Д, 1Д применяются для перекачивания воды на насосных станциях городского, промышленного водоснабжения.
Перекачиваемые среды:
– вода и жидкости, сходные с водой по вязкости и химической активности;
– температура перекачиваемой жидкости – до +85°С;
– допускаемые абразивные включения: содержание по массе – не более 0,05%, размер – не более 0,2 мм.
Допускаемая высота всасывания – от 2,5 м до 6,5 м.
Цены на насосы Д, 1Д.
Основные технические характеристики насосов типа 1Д630-90, -90а, -90б.
| Типоразмер насоса | Параметры | Параметры электродвигателя | Масса насоса без рамы | Масса насосного агрегата | ||||
| Q, м.куб./ч | H, м. | КЗ, м | Марка | Мощность, кВт | об/мин | кг | кг | |
| 1Д630-90 | 630 | 90 | 5,5 | ДАВ-315-4У3 | 315 | 1450 | 200 | 2432 |
| 1Д630-90 | 630 | 90 | 5,5 | АИР355M4 | 250 | 1450 | 200 | 2352 |
| 1Д630-90а | 550 | 74 | 5,8 | АИР315M4 | 200 | 1450 | 200 | 1685 |
| 1Д630-90б | 500 | 60 | 5,9 | АИР315S4 | 160 | 1450 | 200 | 1627 |
| 1Д630-90 | 500 | 38 | 5,0 | АИР315М6 | 132 | 980 | 200 | 1505 |
| 1Д630-90а | 470 | 30 | 5,1 | АИР280S6 | 75 | 980 | 200 | 1562 |
| 1Д630-90б | 980 | 200 | ||||||
Примечание: габаритные размеры и вес указаны ориентировочно и могут изменяться в зависимости от марки комплектующего электродвигателя.
Размеры насосов 1Д 630-90.
Размеры насосных агрегатов 1Д630-90.
Поле Q-H насосов 1Д630-90, при работе на воде.
electronpo.ru
