• форме анкера и его конструкции;
• способу крепления;
• материалу изготовления составных частей;
• размерам;
• предназначению.

Размеры анкерных болтов по бетону

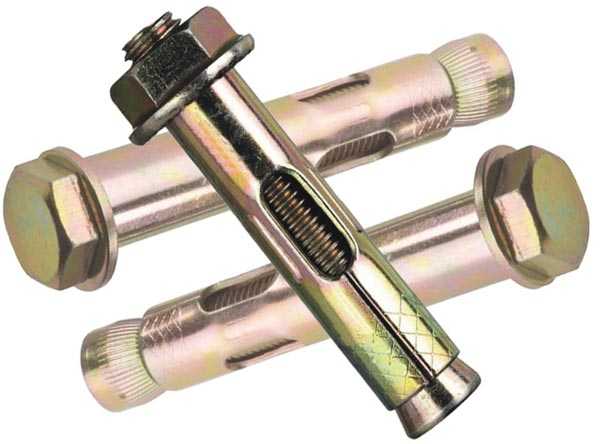

Часто встречающимся вариантом считается анкерный болт с гайкой, который состоит из 3-х частей (рис 2). Такой анкер похож на металлический винт с распорками. На том конце, где обычный крепеж имеет головку под отверстие, наблюдается наличие конусного утолщения. Сверху на крепежный элемент надевается металлическая трубчатая втулка с распорками с одной стороны и гайка со стопорной шайбой. При навинчивании гайки на винт, разжимаются распорки в отверстии, обеспечивая надежное крепление. Шайба при этом служит для предотвращения углубления гайки дальше, чем рассчитано.

Размеры анкерных болтов по бетону с гайкой:

• диаметр 6-28мм;
• длина от 60 до 300 мм.

Крепежные элементы производят из стали, содержащей большое количество углерода. Для обеспечения коррозионной стойкости, такой крепеж оцинковывают или наносят покрытие, предотвращающее коррозию. Иногда его выполняют из нержавейки.

Близок к оформлению и принципу действия анкерный болт с крюком (рис 3). Анкер действует путем расширения распорки, только его продолжение состоит из крюка. Анкер закрепляется за счет вращения крюка, а гайка зафиксирует положение. Его применяют тогда, когда крепежные элементы, прикрепленные таким способом, придется периодически снимать. В наших квартирах ярким примером применения крепежного болта с крюком считается использование крепежных элементов в водонагревательных баках, полках, зеркалах, кондиционерах.

Размеры анкерных болтов по бетону с крюком:

• М 6, М8, М10;
• М12,М14, М16, М20;
• М24, М30.

Мало чем отличается от предыдущих вариантов крепления анкер с кольцом (рис 4). Единственным отличием считается продолжение винта петлей. Такой анкер незаменим при установке креплений на потолке. На нем удобно подвешивать люстры и другие элементы крепежа. Размеры анкерных болтов по бетону с кольцом идентичны предыдущим вариантам.

Двухраспорный анкерный болт во многом сходен с предыдущими элементами крепежом. Такая форма крепления считается более удачной, так как обладает двойным распором за счет двойной трубчатой втулки (рис 5 ).

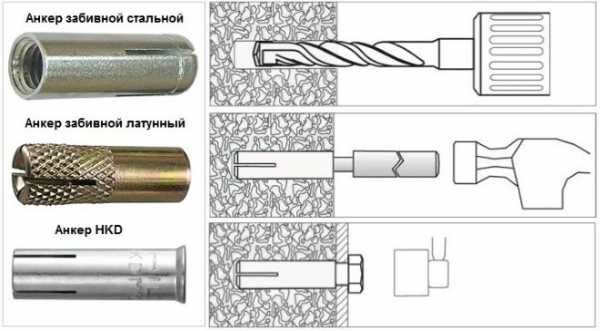

Забивной анкер имеет на конце распорки (рис 6) Для монтажа, его сильно ударяют молотком по штоку. Гайка служит для фиксации необходимого предмета на стене. Несущая трубчатая конструкция такого крепежного элемента рассчитана на применение там, где не нужны высокие нагрузки. В промышленном производстве такой вид крепления приемлем не всегда.

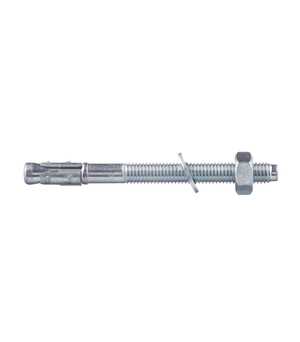

Клиновой анкерный болт (рис 7) считается модификацией стандартного анкерного болта с гайкой – очередной попыткой улучшить конструкцию. Его сложные элементы удорожают изделие, но ненамного улучшают его качество.

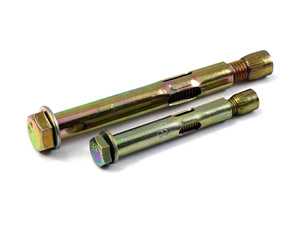

Есть еще анкеры с головкой, рассчитанные под шестигранник и под крестовую отвертку. Их не надо путать с анкером с гайкой. В них шестигранник находится на болте, а крепление проводится при помощи конусной гайки. Бетонный болт с креплением под крестообразную отвертку (рис 8) обычно имеет небольшие размеры (до М12).

Особенное место в когорте бетонных болтов отводится анкеру с цангой. Размеры таких анкерных болтов по бетону могут иметь диаметр до 300-400 мм. В их состав входит цанга с конусной резьбой, длинная шпилька с шайбой и гайкой. Их применяют в промышленности и строительстве.

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Монтаж

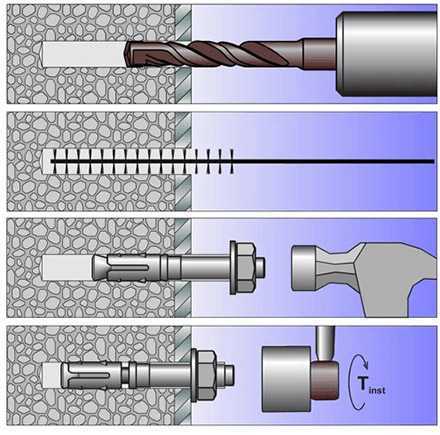

Самый часто применяемый способ крепления анкеров – при помощи распорки. Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

ЧИТАТЬ ПО ТЕМЕ:

Как выбрать перфоратор наиболее оптимально.

Вывод

Вне зависимости от видов, анкерные крепления обеспечивают надежное сцепление с бетоном. Размеры анкерных болтов по бетону рассчитаны для установки в условиях производственных процессов и домашнего хозяйства. Каждый потребитель выбирает себе тот вариант, который приемлем для применения в разных условиях.

papamaster.su

Анкерный болт с гайкой: параметры, монтаж, ГОСТ

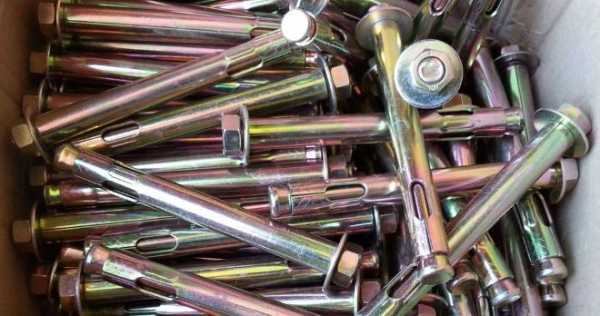

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

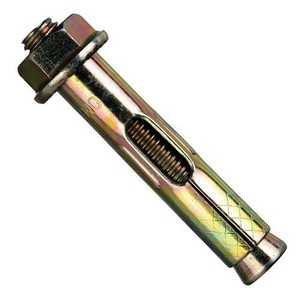

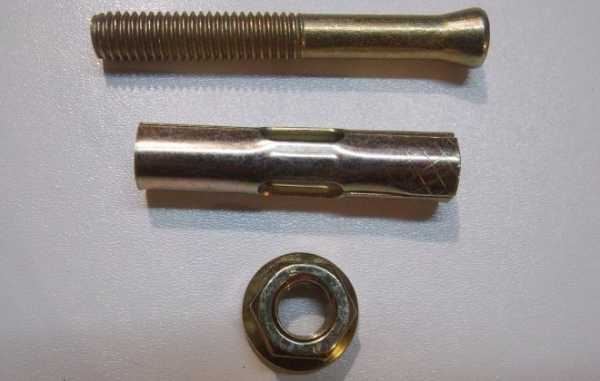

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

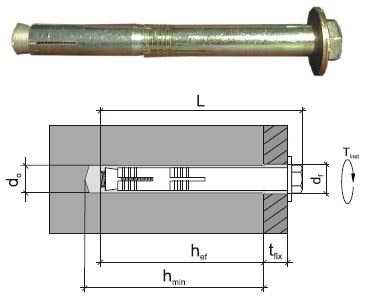

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

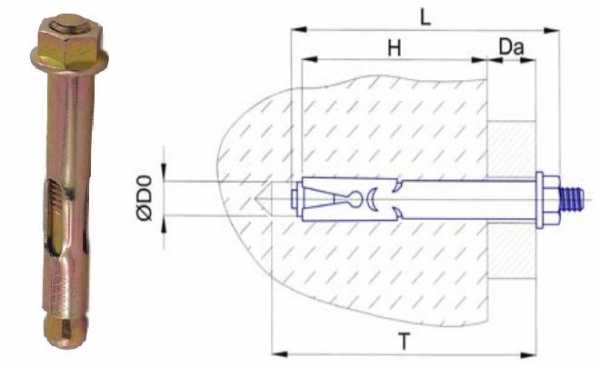

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

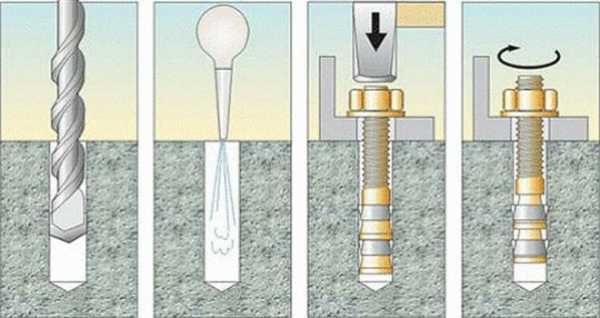

Этапы установки анкерного болта

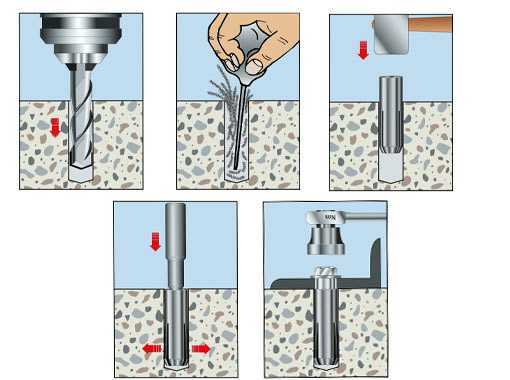

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

1. В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
2. Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
3. После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.

met-all.org

Каких размеров бывают анкерные крепления для бетона?

Там, где для дерева мы бы могли использовать болты и саморезы (больше информации о саморезах приведено здесь), для бетона понадобится фиксация посерьезнее. Сами по себе ж/б изделия достаточно прочны, чтобы выдерживать высокие нагрузки, вот только обычным крепежным элементам нет никакой возможности за них зацепиться. Именно поэтому сегодня выпускаются самые разномастные анкерные крепления к бетону, которые и сами прочно фиксируются в его массе, и надежно удерживают прикрученные конструкции.

Оглавление:

Что собой представляет?

Анкерное крепление – это по сути цилиндрический корпус или втулка, которая при закручивании в нее болта либо подтягивания гайки испытывает давление изнутри. От этого гильза раздается в стороны, и распорный анкер буквально застревает в стене – в игру вступают силы трения и происходит механическая блокировка. Разбирать перед установкой его не нужно.

От того, как исполнено оголовье болта, зависит, что можно будет прикрепить к стене с помощью такого изделия, и насколько это будет удобно:

1. Болт с шайбой – применяется наиболее часто, так как хорошо прижимает конструкции к стене из бетона. Хотя никто не мешает накинуть шайбу на обычный анкер самостоятельно.

2. С гайкой – с его помощью удобно крепить тяжелые предметы, так как он продевается в проушину еще «на полу». Не придется держать на весу тот же телевизор, пытаясь совместить его с подготовленным отверстием в стене.

3. Кольцо или крюк – такой анкерный болт для бетона устанавливается сперва сам по себе. Потом на него можно вешать все, что нужно.

4. Г-образный – очень похож на анкер с крюком на конце, но изогнутым под прямым углом. Этот тип крепления часто применяется для подвешивания к стене съемных элементов (бойлеров, конвекторов и т.д.).

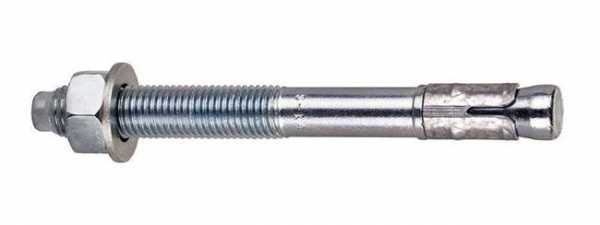

5. Шпилька – практически универсальный вариант для наружных работ, хотя здесь все зависит от особенностей ее защитного покрытия. К примеру, анкер-шпилька Hilti HST предназначен только для условий сухих помещений. Зато допускает установку в бетон со следами растрескивания.

Есть и другие конструкции подобных креплений, принцип работы которых отличается лишь незначительными нюансами благодаря особому исполнению распорной втулки:

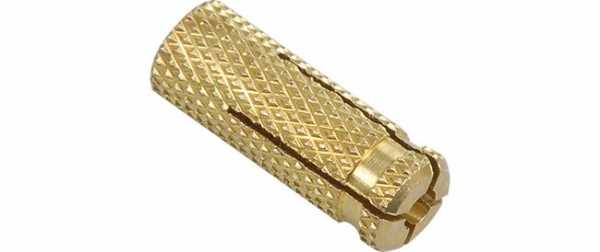

Очень простой в действии крепеж – фактически это просто металлический чопик с внутренней резьбой и клином в форме конуса. В бетонной поверхности предварительно высверливают отверстие подходящего размера. После этого анкер просто забивается в подготовленное гнездо молотком (лучше киянкой, чтобы не расплющить). Гильза распирается, когда в нее закручивается болт. Естественно, что цена за штуку чисто символическая.

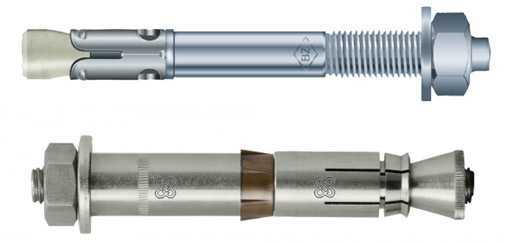

Отличается от «коллег» возможностью сквозной установки. К тому же клиновой распорный анкер оснащен двумя втулками, повышающими надежность монтажа. Применяется на поверхностях высокой плотности – бетон без повреждений, каменная кладка, полнотелый кирпич. После высверливания отверстие очищать от цементной пыли необязательно.

Распорный анкер гарпунного типа изготавливается из оцинкованной углеродистой стали. Предназначен для работы в условиях высоких нагрузок вырывающих (до 53 кН) или на срез (до 67,4 кН). Такие изделия рекомендуется применять на растрескивающемся напряженном бетоне. В момент установки с каждым поворотом гайки подрезающая втулка с зубцами постепенно распирается, буквально вгрызаясь в стенки гнезда.

Любой механический анкер обязательно должен иметь антикоррозионное покрытие (цинковое или латунное), чтобы щелочная среда не смогла повредить металлическое крепление.

Продукция Hilti

Сегодня на рынке наиболее полно представлен ассортимент механических анкеров от компании Hilti, 10 лет назад наладившей производство расходных стройматериалов в нашей стране. Стоит изучить технические характеристики анкера Hilti и сориентироваться по ценам.

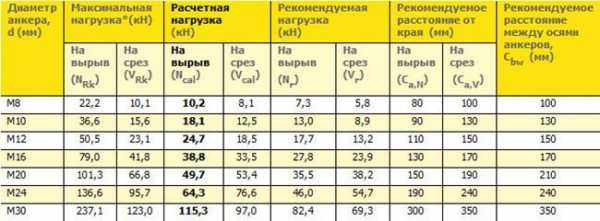

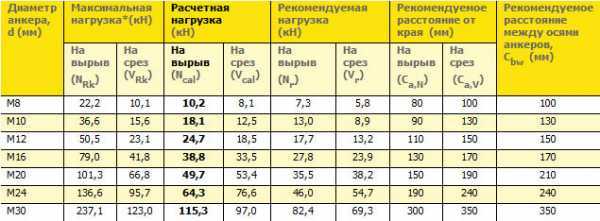

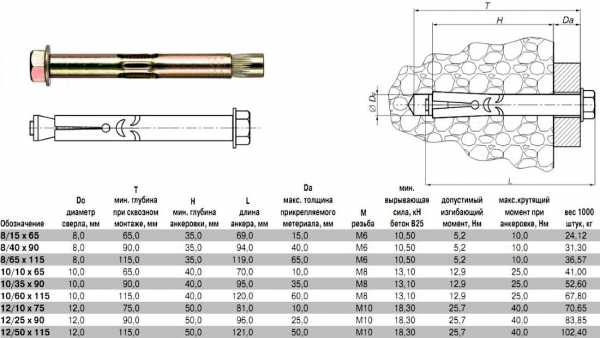

Приведенная таблица параметров самых востребованных видов отлично иллюстрирует возможности применения механических фиксаторов. К примеру, клин DBZ используется только для установки легкого оборудования и каркасных систем облицовки в бытовых условиях, потому и стоимость его низкая. А анкер-шпилька HSL-3-G, напротив, идеально подходит для крепления тяжелых и ответственных конструкций, так как выдерживает очень высокие нагрузки, но и цена его впечатляет.

Технические характеристики изменяются в зависимости от основных размеров – диаметра и длины. Чем они больше, тем выше нагрузки крепеж сможет выдержать.

Нюансы выбора

Механические анкера нужно подбирать сразу по нескольким параметрам. Во внимание принимаются не только очевидные условия, вроде размера и толщины скрепляемых элементов. На окончательный выбор повлияют и другие факторы:

• Особенности прикрепляемого к бетону изделия.

Особенно это важно для различных механизмов и установок, передающих на цементную постель вибрационные нагрузки. Если нет возможности подобрать фиксатор с нужными характеристиками, можно купить анкер для растянутого бетона.

Большинство метизов предназначено для внутренних работ. А наружные оцинкованные не слишком долго служат, после того как деформируются в гнезде. Поэтому надежнее будет купить изделие из нержавеющей стали для использования в неблагоприятных условиях.

И конечно же, следует учитывать состояние бетона, с которым предстоит работать. Ведь даже для растрескивающихся поверхностей можно подобрать металлическое крепление.

Химические анкера

В общем понимании это вовсе не металлическое изделие, но действительно надежный способ. Их основные достоинства – упрощение монтажных работ и неподверженность коррозионному износу. Кроме того смолы, входящие в состав, при застывании дополнительно упрочняют бетон в точке крепления, что позволяет использовать их даже для конструкций из пористых блоков.

Различают два основных вида химанкеров:

1. Ампульные.

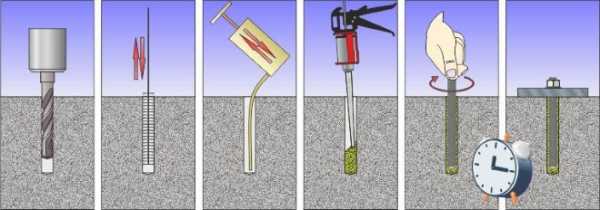

В отверстие под химический анкер закладывается стеклянная капсула, содержащая клейкую массу – в процессе работы туда же устанавливается металлическая шпилька, которая пробивает оболочку, позволяя «клею» растечься. Через несколько минут синтетическая смола намертво скрепит бетон и вставленный фиксатор, но до того момента стержень нагружать нельзя. Химические анкера выгодно отличаются тем, что они не распираются изнутри, а значит, не создают дополнительное напряжение в бетонной толще.

2. Инъецирующие.

Как понятно из названия, они отдаленно похожи на поршневой шприц, подающий клеящую массу. Профессиональные тубы большого объема для химанкерования устанавливаются в монтажные пистолеты. Стоят такие типы дешевле ампульных, а разовая порция впрыскиваемого состава не ограничивается объемом капсулы. В результате в отверстии не остается незаполненных пустот, поэтому крепление получается абсолютно надежным.

Ко второй категории относятся и химические анкера Хилти, хотя в форме капсул они тоже выпускаются. Для предотвращения излишнего растекания состава в толще ячеистых бетонов производитель рекомендует пользоваться специальной сетчатой гильзой. Ее нужно вставить в отверстие под крепление перед инъектированием.

Для химических анкеров важно, чтобы рабочая жидкость не была слишком вязкой – это позволит ей легко проникать в мельчайшие капилляры бетона и надежно фиксироваться.

stroitel-list.ru

vest-beton.ru

размеры крепежей, разновидности распорных болтов

Крепежные элементы являются необходимым компонентом различных конструкций. Они служат гарантией надежного закрепления тех или иных предметов на поверхности. Анкера для бетона традиционно используются для капитального строительства. С мягкими материалами работать легко, так как в них можно зафиксировать практически любой объект. Бетон же является более капризным за счет своей высокой твердости и хрупкости. Именно поэтому здесь и нужны анкера.

Общее понятие

Анкера используются не только для бетона, но и для закрепления различных объектов на основе природного камня, кирпича и т. д. Перед установкой такого крепежа обустраивается отверстие с различными размерами. Сюда и помещается болт в будущем. Он характеризуется высокой удерживающей способностью. Ее удается обеспечить благодаря:

• силе трения;
• наличию опорного элемента специального типа.

Последний вступает во взаимодействие со стенками отверстия изнутри. Также можно выделить склеивающие способности особого состава, который применяется для отдельных разновидностей анкерных элементов.

Крепежные изделия, обладающие способностью раскрываться изнутри, пользуются наибольшей популярностью. Создаваемое таким образом соединение отличается большой надежностью. Если болт был сделан на основе углеродистой стали, его поверхность содержит цинковое напыление. Оно является гарантией защиты от коррозии.

Размерный ряд

Чаще всего указываются анкера для бетона размеров такого формата М10 12х100. Здесь обозначение можно расшифровать так:

• М10 — резьба болта для бетона в поперечнике;
• 12 — это диаметр в миллиметрах, важно высверлить отверстие аналогичного диаметра перед установкой анкера;
• 100 — это длина болта, выраженная в миллиметрах.

Типовые размеры анкеров, используемых в домашних условиях, обычно варьируются в следующих пределах: резьба — М6-М12, длина анкеров — 55−150 мм. Бывает и множество других вариантов, но это узкоспециализированные виды анкерного крепежа для бетона, предназначенные для профессионалов.

Особенности монтажа

Крепление всегда должно быть надежным. Когда используется анкерный болт, на этот показатель может оказывать влияние целый перечень важных моментов:

• качество поверхности, куда устанавливается анкер;
• типоразмер крепежа и то, подобран ли он соответственно нагрузкам, оказываемым на него;
• проведение предварительной подготовки места, куда будет размещен анкер, и правильность его установки;
• показатели прочности болта.

Анкерные болты можно устанавливать в разнотипные конструкции. Материал, из которого они сделаны, должен быть прочным и качественным. Это могут быть фундаменты из бетона, кирпичные и бетонные перегородки, плиты перекрытия и стены.

Анкерные болты всегда играют роль вспомогательного элемента. Они позволяют надежно закреплять подвесные потолки, балки, осветительное оборудование, необходимое для потолочных перекрытий, лестниц, несущих конструкций внушительных габаритов. Зафиксировать болт можно посредством расклинивания втулки в пространстве щели. Также можно рассматривать применение особого клеевого состава. Он скрепляет между собой внутренние стенки проделанной щели и болт.

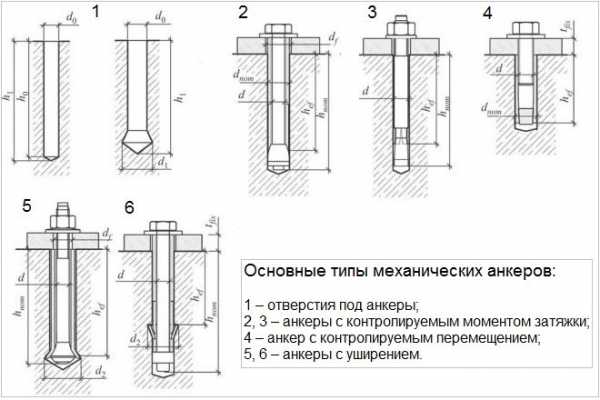

Механические болты

Наиболее востребованным видом анкерных болтов являются крепежные изделия механического типа. Их подтипом являются забивные анкера. Они подходят для материалов повышенной твердости и плотности. Посредством специального устройства их раскрывают внутри щели. После этого можно вкручивать сам крепёж.

Еще одной разновидностью являются распорные анкера для бетона. Они довольно распространены и используются для различных типов стройматериалов. Их можно назвать универсальными, так как они способны выдерживать значительные нагрузки. Особый клин позволяет расклинивать в пространстве отверстия распорную втулку. Эти изделия хороши тем, что с их помощью можно фиксировать даже массивные предметы. Это могут быть разного рода оборудование, ворота из металла. Не стоит забывать, что от прочности и других свойств конструкции непосредственно зависит надежность закрепления.

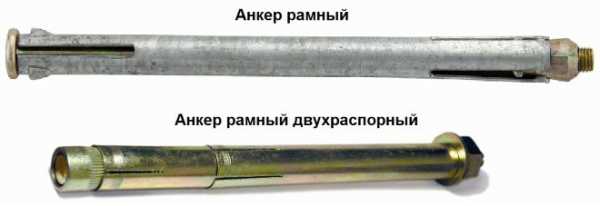

Рамный анкер — классический представитель указанного семейства. Он применяется во время установки дверей, окон. Специально для указанных болтов допускается распорная втулка с двумя областями расклинивания. Они сосредоточены в основании и около шляпки. Имеются и двухраспорные варианты, которые оснащаются двумя просторными втулками. Именно они гарантируют максимально надежное сцепление. Соответственно, можно применять их для монтажа массивных предметов.

Прочие виды

Существуют также клиновые и химические анкера. Отдельную категорию составляют стержневые болты. Клиновой тип имеет два подтипа. Первый предполагает использование молотка и кернера. Добавочные приспособления убирают после расклинивания втулки внутри болта, а впоследствии вкручивают в него шпильку.

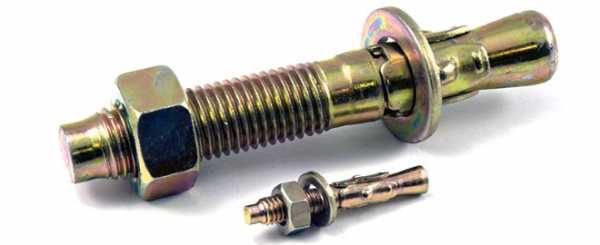

Несколько проще удаётся установить второй вид клиновых анкеров. На них присутствует шпилька резьбового типа, один из концов которой имеет форму конуса. Когда затягивается гайка, соприкасающаяся с конструкцией, куда ставится крепёж, распорная втулка сжимается конусовидной частью. Это и гарантирует надежность закрепления в готовом отверстии.

В определенных типах крепежа этого вида присутствуют зубцы. Они сосредоточены на наружной плоскости распорной втулки. Это гарантирует надежное сцепление крепежного изделия со стенками щели изнутри.

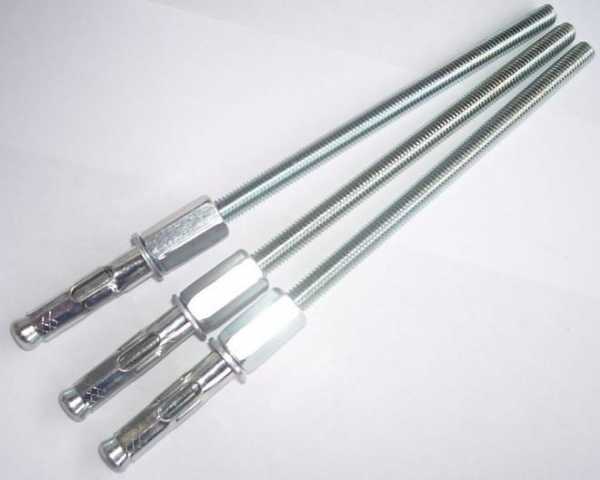

Стержневой анкер является разновидностью клиновидного. От стандартного болта он отличается увеличенной длиной. С подобным анкером удается работать на многослойных системах, у которых имеется внушительная толщина. Анкер выбирают в зависимости от указанных в ГОСТ размеров. Также важное значение имеет разновидность крепления, которое следует производить с его помощью. Ключевое значение имеет и правильный расчёт нагрузки, которая оказывается на анкер. Надо помнить, что испытываемая болтом нагрузка не должна превышать предусмотренных законом стандартов более чем на 25%.

Химические анкера применимы для пористых материалов. Клеевой состав заполняет полости внутри материала, за счет чего поверхности под ними сцепляются друг с другом. Если монтаж был произведен с соблюдением всех правил, выдернуть болт без механического повреждения поверхности конструкции невозможно.

Чтобы соединение получилось качественным, надо обеспечивать максимальную чистоту отверстий, куда устанавливают анкера. Специальные капсулы и тубы применяются для подачи клея в заданную область. Отвердитель, как и клей, должны обязательно применяться в точных пропорциях.

Существует множество видов анкерных болтов, которые позволяют решать те или иные задачи. Чтобы применение их было максимально полезным, необходимо ориентироваться на описание этих материалов, их свойство и предназначение. Конечно же, важно соблюдать технику строительных и ремонтных работ, использовать правильные инструменты.
