Как сделать болт-барашек из обычного болта и ПЭТ-бутылки

Гайки-барашки, как и обычные шестигранные изделия, являются стандартными метизами, которые можно без труда приобрести в любом магазине, торгующим строительными материалами или металлоизделиями.

С барашковыми гайками все ясно и понятно: они нужны там, где необходимо часто их откручивать и закручивать, причем достаточно плотно, не используя ключей. Это могут быть электрические клеммы, крышки емкостей, смотровые люки и т. д.
Но иногда возникает потребность в применении не барашковой гайки, а болта-барашка. Например, при эксплуатации быстроразъемного соединения, состоящего из массивных деталей. В продаже болты-барашки, в отличие от барашковых гаек, встречаются нечасто. К счастью, их можно сделать своими руками.

Потребуется


Для изготовления болта-барашка понадобится обычный болт с шестигранной головкой и любая пластиковая бутылка.
Из инструментов и приспособлений достаточно иметь:
  • тиски;
  • ножовку по металлу;
  • строительный фен;
  • пассатижи или плоскогубцы;
  • мини дрель.

Последовательность изготовления болта-барашка


Реализовать нижеизложенную пошаговую инструкцию под силу практически любому взрослому человеку.
1. С помощью ножовки по металлу отрезаем от пластиковой бутылки часть горлышка с резьбой, которая по высоте должна немного превосходить высоту головки болта.

2. Болт закрепляем в тисках за стержень, так чтобы его головка немного возвышалась над верхними гранями зажимных губок тисков.

3. Сверху надеваем отрезанную часть горлышка бутылки с резьбой на головку болта.

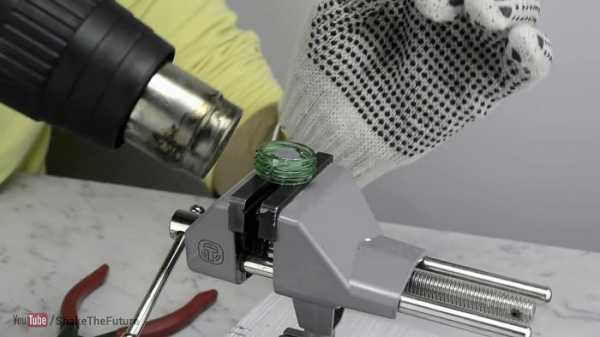

4. С помощью строительного фена нагреваем с некоторого расстояния отрезанный фрагмент ПЭТ-бутылки до его размягчения. В зависимости от температуры потока воздуха, для этого достаточно 5-10 секунд или около того.

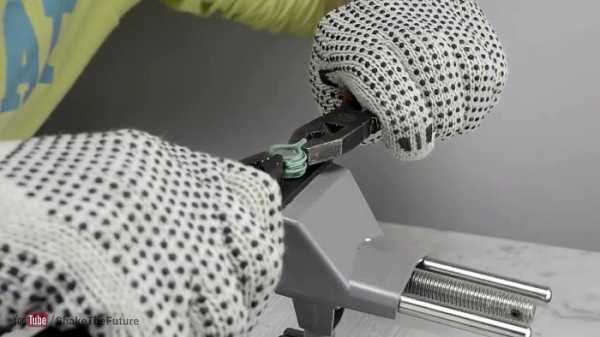

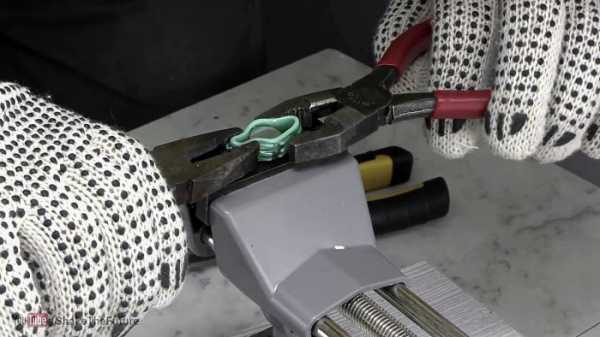

5. Берем двое пассатижей и сдавливаем с двух противоположных сторон кольцевой пластиковый фрагмент, так чтобы он плотно обхватывал головку болта и одновременно вытягивался в противоположные стороны и, при этом его полоски должны свариться (склеиться) между собой.


6. Если при формировании отводов температура пластика снизилась, и он потерял текучесть, то можно снова их осторожно прогреть теплым воздухом и довести работу до конца.

7. Посредством мини дрели, ножа и ножниц, пока пластик теплый, удаляем наплывы, подравниваем концы и срезаем нижнюю часть крыльев барашка, чтобы они не мешали закручивать болт до конца.

В результате получаем барашковый болт с достаточно надежно сидящим на его головке пластиковым барашком. Прочность полученной комбинированной детали такова, что сломать ее силой рук будет совсем непросто.

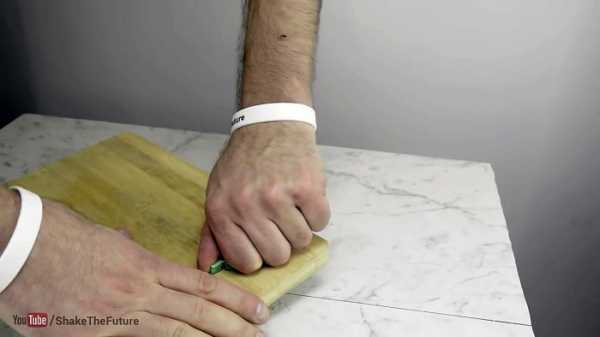

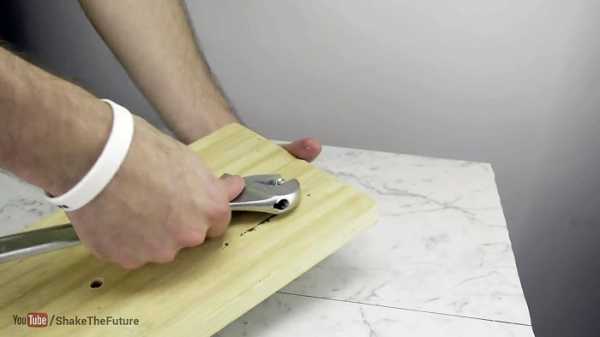

Помимо изготовления барашкового болта или гайки, этот способ можно использовать для откручивания гаек и болтов в непредвиденных ситуациях, когда, например, под рукой не оказалось подходящего ключа.

Держится очень надежно и просто так руками не открутить и не сломать.

Смотрите видео


sdelaysam-svoimirukami.ru

Винт-барашек DIN 316. Фото, технические характеристики, применение

Винт-барашек – специфический крепеж, максимально дружественный к пользователю. Производство таких метизов регламентирует DIN 316. Другие, часто применяемые названия “барашковый винт”, “лепестковый винт”. На 2015 год аналогов немецкого стандарта среди ГОСТов нет.

Конструкционно винт-барашек состоит из стержня с метрической резьбой и головки с двумя разведенными в стороны лепестками. Названия “барашек”, “барашковый” пошли от сходства головки винта с рогами одноименного животного.

Лепестки головки метиза могут иметь скругленную (немецкий тип) или прямоугольную (американский тип) форму.


В соответствии с DIN 316 изделия выпускаются с номинальным диаметром резьбы М4; М5; М6; М8; М10; М12; М16; М20; М24. Длины резьбового стержня в диапазоне от 6 до 60 мм. Допустимые типоразмеры указаны в стандарте.

Класс точности винтов-барашков – C.
Общие требования к крепежу по DIN ISO 8992.
Поле допуска резьбы 6g в соответствии с DIN 13-13.
Винты-барашки производятся без покрытия, с покрытием методом электрической гальванизации.

Назначение

Барашковые винты предназначены для работы в резьбовых соединениях требующих периодической сборки/разборки. Крепежные изделия удобны в эксплуатации и при монтаже, поскольку для их закручивания не требуется дополнительный инструмент. Затяжка винта производится усилием пальцев рук без использования ключа. Более того, для затяжки не рекомендуется использовать дополнительный инструмент, так как возможно повреждение лепестков.
Винты-барашки нашли широкое применение при изготовлении разборной мебели, емкостей и коробов с часто снимаемыми крышками, в составе зажима хомутов, при сборке временных ограждений и сооружений, а также во многих других конструкциях с высокими требованиями к удобству монтажа.

Крепеж с аналогичной конструкцией головки, но внутренней резьбой, называется гайка-барашек.

Материалы изготовления

Материалом для изготовления винтов-барашков в соответствии с DIN 316 предусмотрены:

Особенности эксплуатации, монтажа

Главная особенность барашкового винта – простота установки. Операция выполняется пальцами рук. Наличие лепестков делает такой крепеж не только удобным, но и интуитивно понятным. Поэтому, винты-барашки часто предусмотрены в качестве крепежа для предметов домашнего обихода, туристического снаряжения, товаров для хобби. В изделиях, где человек может без труда закрутить или раскрутить винт и понять его назначение.

Выступающие лепестки винта не позволяют причислить такой крепеж к травмобезопасному, как, например, болты с потайной головкой, поэтому его иногда комбинируют с пластиком или применяют другие конструктивные решения. Например, предусматривают головку в виде цилиндра.
Как правило, изделие работает в конструкциях для которых важна не прочность, а удобство монтажа.

Маркировка, условное обозначение

В маркировке изделия указывается его название, номер стандарта, диаметр метрической резьбы, длина резьбового стержня от основания головки, материал изготовления. Например, винт-барашек с полукруглыми лепестками (немецкая форма) по DIN 316 с длиной стержня 16 мм и диаметром М5 из чугуна будет иметь следующее обозначение:

Flügelschraube DIN 316 M5-16 GT

www.rusbolt.ru

Винт-барашек

DIN 316 Винт-барашек с прямоугольными лепестками, американская форма.

Материалы:

  • Ковкий чугун
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: А2, А4
  • Цветные металлы, сплавы, пластик: латунь, полиамид (нейлон).
Винты-барашек DIN 316, размеры в мм
e 17.6 17.6 22.5 27.8 30.3 36.2 49.4
h 8.6 8.6 11 13.6 14.8 17.7 24.1
m 2.9 2.9 4.1 5.1 5.6 6.8 9
l d
M3 M4 M5 M6 M8 M10 M12
10 + + + + +
12 + + + + +
16 + + + + + +
20 + + + + +
+
+
25 + + + + + + +
30 + + + + + + +
35   + + + + + +
40   + + + + + +
45     + + + + +
50     + + + + +
55         + + +
60         + + +

Вы можете заказать и купить винты-барашек DIN 316 М3, М4, М5, М6, М8, М10, М12 оптом по договорным ценам.

tdm-neva.ru

болт-барашек — с русского

Перевод: с русского

См. также в других словарях:

  • болт-барашек — болт барашек, болта барашка …   Орфографический словарь-справочник

  • Скобяные изделия — Термины рубрики: Скобяные изделия Анкер Анкер винтовой Анкер гравитационный Анкер с тарельчатым полимерным дюбелем …   Энциклопедия терминов, определений и пояснений строительных материалов

  • РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85 — Терминология РМ 4 239 91: Системы автоматизации. Словарь справочник по терминам. Пособие к СНиП 3.05.07 85: 4.2. АВТОМАТИЗАЦИЯ 1. Внедрение автоматических средств для реализации процессов СТИСО 2382/1 Определения термина из разных документов:… …   Словарь-справочник терминов нормативно-технической документации

  • заземляющий зажим — Зажим, предусмотренный на оборудовании или устройстве для электрического соединения с заземляющим устройством. [ГОСТ Р МЭК 60050 195 2005] заземляющий зажим Соединительная арматура для обеспечения облегченного нетоковедущего соединения… …   Справочник технического переводчика

  • Гайка — О мультипликационном персонаже см. статью Гайка (персонаж). Гайка барашек, шестигранная, гайка с фланцем, анкер …   Википедия

  • История игрушек 2 — англ. Toy Story 2 …   Википедия

  • винтовое соединение — ↑ винтовая передача завинтить, ся. ввинтить, ся. привинтить. навинтить. подвинтить. завернуть, ся. ввернуть, ся. привернуть. навернуть. подвернуть. прост: закрутить, ся. вкрутить, ся. прикрутить. накрутить. подкрутить. ввертеть. привертеть… …   Идеографический словарь русского языка

  • 47-мм миномет Лихонина обр. 1915 — Лихонин 1915 Миномет был спроектирован капитаном Е. А. Лихониным при содействии инженеров Ижорского сталелитейного завода. Первый миномет Лихонина был испытан 22 мая 1915 г. в 1915 году было изготовлено 154 47 мм. миномета Лихонина, в 1916 году… …   Военная энциклопедия

translate.academic.ru

Самодельные винты и болты – барашки. Как сделать удобный крепеж самому.

Всем известны гайки — барашки. Их применяют там, где необходимо часто их откручивать и закручивать (например, зажимая электрические клеммы), достаточно туго, но без применения специальных гаечных ключей. Гайка-барашек представляет собой обычную гайку с выступающими из нее специальными «ушками»

Но иногда требуется применить не гайку, а винт-барашек. Например, при изготовлении быстроразьемного соединения с массивной деталью. В продаже такие винты-барашки встречаются чрезвычайно редко, но его можно сделать самому.

Для этого нам потребуется винт или болт нужного размера и диаметра резьбы. Если используется болт с шестигранной головкой, в ней необходимо сделать пропил — шлиц, как под отвертку. Металл болтов достаточно мягкий и сделать пропил труда не составит. Металлические опилки не следует выбрасывать, они пригодятся в качестве наполнителя для эпоксидного клея.

Далее потребуется из пластины любого металла сделать «ушки» барашков соответствующего размера. Разумеется, толщина металла для «ушек» должна быть такой же как и ширина пропила в головке винта или болта.

Ушки смазывают эпоксидным клеем (с металлическими опилками) вставляют в шлиц винта. Легкими ударами молотка по боковой стороне головки винта немного опресовывают место контакта винта и ушек.

После застывания эпоксидного клея (примерно сутки) винт-барашек можно считать готовым. Значительно ускорить застывание клея можно нагрев винт в духовке до 100 — 120 градусов.

Если материал винта или болта и ушек допускает пайку, то можно их припаять друг к другу.

Пользоваться такими винтами очень удобно, удобнее чем гайками-барашками. Ведь достаточно в детали — основании просверлить отверстие и нарезать в нем резьбу, и тогда в любой момент к детали можно что то привинтить и без специальных инструментов.

www.delaysam.ru
