ТИП | IF(AV) (TC, °C) A |
VRRM V |
Масса кг |
Охладитель | Заказ |
Малогабаритная серия | |||||
ДЧ212-10 | 10(100) | 400-1400 | 0,006 | О111 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ212-10X | 10(100) | 400-1400 | 0,006 | О111 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ212-16 | 16(100) | 400-1400 | 0,006 | О111 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ212-16Х | 16(100) | 400-1400 | 0,006 | О111 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ212-20 | 20(100) | 400-1400 | 0,006 | О111 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ212-20Х | 20(100) | 400-1400 | 0,006 | О111 |
Заказ
XКак заказатьЗаявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ212-25 | 25(100) | 400-1400 | 0,012 | О121, О221 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ212-25X | 25(100) | 400-1400 | 0,012 | О121, О221 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ222-32 | 32(100) | 400-1400 | 0,012 | О121, О221 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ222-32Х | 32(100) | 400-1400 | 0,012 | О121, О221 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ232-40 | 40(100) | 400-1400 | 0,027 | О131, О231, О331 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ232-40Х | 40(100) | 400-1400 | 0,027 | О131, О231, О331 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ232-50 | 50(100) | 400-1400 | 0,027 | О131, О231, О331 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ232-50X | 50(100) | 400-1400 | 0,027 | О131, О231, О331 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ232-63 | 63(100) | 400-1400 | 0,027 | О131, О231, О331 |
Заказ
XКак заказатьЗаявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ232-63Х | 63(100) | 400-1400 | 0,027 | О131, О231, О331 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
Штыревое исполнение | |||||
ДЧ141-63 | 63(100) | 1600-2600 | 0,090 | О141, О241, О541 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ141-63Х^ | 63(100) | 1600-2600 | 0,090 | О141, О241, О541 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ141-80 | 80(100) | 400-1600 | 0,090 | О241, О541 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ141-80Х^ | 80(95) | 400-1600 | 0,090 | О241, О541 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ151-125 | 125(100) | 400-1600 | 0,165 | О151 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ151-125Х^ | 125(95) | 400-1600 | 0,165 | О151 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ351-160 | 160(103) | 600-1400 | 0,165 | О151 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ351-160Х | 160(103) | 600-1400 | 0,165 | О151 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ351-200 | 200(103) | 600-1400 | 0,165 | О151 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ351-200Х | 200(103) | 600-1400 | 0,165 | О151 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ361-250 | 250(103) | 600-1400 | 0,265 | О171, О271 ОМ101 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ361-250Х | 250(103) | 600-1400 | 0,265 | О171, О271 ОМ101 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ361-320 | 320(103) | 600-1400 | 0,265 | О171, О271 ОМ101 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ361-320Х | 320(103) | 600-1400 | 0,265 | О171, О271 ОМ101 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |

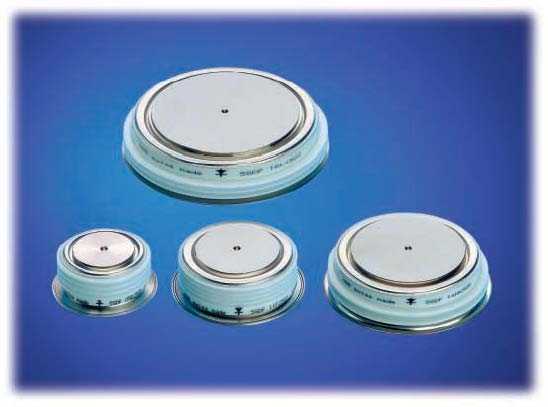

Таблеточное исполнение | |||||
ДЧ323-200 | 200(93) | 3000-4600 | 0,091 | О123 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ423-200^ | 200(85) | 3000-4600 | 0,091 | О123 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ523-200 | 200(100) | 600-1600 | 0,067 | О123 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ323-250 | 250(100) | 1600-2400 | 0,067 | О123 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ423-250 | 250(95) | 1600-2600 | 0,067 | О123 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
Д523-250 | 250(100) | 600-1600 | 0,067 | О123 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ333-400 | 400(100) | 1600-2400 | 0,180 | О143, ОМ103 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ433-400 | 400(95) | 1600-2600 | 0,180 | О143, ОМ103 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ533-400 | 400(100) | 600-1600 | 0,180 | О143, ОМ103 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ443-250^ | 250(120) | 4000-6000 | 0,240 | О342, О243, ОМ103, ОМ103 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ443-320^ | 320(119) | 3000-4500 | 0,240 | О342, О243, ОМ103, ОМ103 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ343-500 | 500(100) | 3000-3600 | 0,240 | О342, О243, ОМ103, ОМ103 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ443-500^ | 500(120) | 1600-2500 | 0,240 | О342, О243, ОМ103, ОМ103 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ343-800 | 800(100) | 600-1800 | 0,240 | О342, О243, ОМ103, ОМ103 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ343-1000^ | 1000(100) | 600-1800 | 0,240 | О342, О243, ОМ103, ОМ103 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ453-630 | 630(100) | 1600-2200 | 0,550 | О153, О253 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ353-800 | 800(93) | 3000-4600 | 0,550 | О153, О253 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ453-800^ | 800(90) | 3000-4600 | 0,550 | О153, О253 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ453-1000^ | 1000(100) | 1600-2500 | 0,550 | О153, О253 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ273-2000 | 2000(100) | 1400-2200 | 1,300 | О173, О273, ОМ107, ОМ108 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
ДЧ373-2000 | 2000(113) | 1000-2400 | 1,300 | О173, О273, ОМ107, ОМ108 |
Заказ
XКак заказатьПоставка приборов подлежит предварительному согласованию. Заявку на приборы Вы можете направить в наш адрес любым удобным для Вас способом, позвонив по телефону (473) 228-73-10 или написав на E-mail: |
tdmod.ru
Быстровосстанавливающиеся диоды в наличии!
Диоды быстровосстанавливающиеся применяются в статических преобразователях электроэнергии и в радиоэлектронных устройствах, а также в других цепях постоянного и переменного тока различных силовых установок, в которых требуются в первую очередь времена обратного восстановления и малые заряды восстановления.
Диоды могут также применяться в качестве обратных диодов, включенных встречно-параллельно к тиристорам или в качестве диодов, шунтирующих индуктивную нагрузку.
Type Тип | PARAMETERS / ПАРАМЕТРЫ | |||
URRM | IFAV (Tc) | trr | ||
V | A (ºC) | ms | мм | |
DF251-160(X) | 600 ¸ 1400 | 160 (103) | 2,5 ¸ 4,0 | 0=150; SW=27 M12 |
DF251-200(X) | 600 ¸ 1400 | 200 (103) | 3,2 ¸ 4,0 | 0=150;; SW=27 M12 |
DF261-200(X) | 600 ¸ 1400 | 200 (84) | 2,0 ¸ 3,2 | 0=200; SW=32 M16х1,5 |
DF261-250(X) | 600 ¸ 1400 | 250 (103) | 3,2 ¸ 5,0 | 0=200; SW=32 M16х1,5 |
DF261-320(X) | 600 ¸ 1400 | 320 (103) | 3,2 ¸ 5,0 | 0=200; SW=32 M16х1,5 |
DF361-200(X) | 1000 ¸ 1800 | 200 (82) | 2,5¸ 4,0 | 0=200; SW=32 M16х1,5 |
DF171-400(X) | 800 ¸ 1600 | 400 (80) | 2,0 ¸ 3,2 | 0=250; SW=41 M24х1,5 |
DF271-320(X) | 1400 ¸ 2400 | 320 (80) | 2,5 ¸ 4,0 | 0=250; SW=41 M24х1,5 |
DF271-400(X) | 1400 ¸ 2200 | 400 (70) | 3,2 ¸ 5,0 | 0=250; SW=41 M24х1,5 |
DF133-500 | 800 ¸ 1600 | 500 (90) | 2,0 ¸ 3,2 | Ø47 х 14 |
DF233-320 | 1400 ¸ 2600 | 320 (95) | 2,5 ¸ 4,0 | Ø47 х 14 |
DF233-400 | 1400 ¸ 2600 | 400 (90) | 2,5 ¸ 4,0 | Ø47 х 14 |
DF333-320 | 2400 ¸ 3600 | 320 (95) | 2,5 ¸ 4,0 | Ø58,5 х 26 |
DF433-250 | 3200 ¸ 4600 | 250 (100) | 4,0 ¸ 6,3 | Ø58,5 х 26 |
DF143-800 | 800 ¸ 1800 | 800 (80) | 2,5 ¸ 4,0 | Ø58,5 х 26 |
DF143-1000 | 800 ¸ 1800 | 1000 (77) | 3,2 ¸ 5,0 | Ø58,5 х 26 |
DF243-630 | 1400 ¸ 2600 | 630 (80) | 2,0 ¸ 3,2 | Ø58,5 х 26 |
DF243-800 | 1400 ¸ 2600 | 800 (74) | 3,2 ¸ 5,0 | Ø58,5 х 26 |
DF343-630 | 2400 ¸ 3400 | 630 (82) | 4,0 ¸ 6,3 | Ø58,5 х 26 |
DF443-400 | 3200 ¸ 4400 | 400(85) | 4,0¸6,3 | Ø58,5 х 26 |
DF053-1600 | 200 ¸ 600 | 1600(86) | 2,0 ¸ 3,2 | Ø75 х 26 |
DF153-1250 | 600 ¸1200 | 1250(87) | 2,5 ¸ 4,0 | Ø75 х 26 |
DF253-1000 | 1400 ¸ 2600 | 1000(82) | 3,2 ¸ 5,0 | Ø75 х 26 |
DF253-1250 | 1400 ¸ 2600 | 1250(73) | 4,0 ¸ 6,3 | Ø75 х 26 |
DF353-800 | 2400 ¸ 3400 | 800(90) | 3,2 ¸ 5,0 | Ø75 х 26 |
DF353-1000 | 2400 ¸3400 | 1000(80) | 4,0 ¸ 6,3 | Ø75 х 26 |
DF453-630 | 3200 ¸ 4400 | 630(90) | 5,0 ¸ 8,0 | Ø75 х 26 |
DF453-800 | 3200 ¸ 4400 | 800(80) | 6,3 ¸ 10 | Ø75 х 26 |
DF273-2500 | 1400 ¸ 2600 | 2500(80) | 6,3 ¸ 10 | Ø112 х 35 |
DF373-2000 | 2400 ¸ 3600 | 2000 (88) | 10 ¸ 16 | Ø112 х 35 |
DF473-1600 | 3200 ¸ 4400 | 1600 (86) | 6,3 ¸ 10 | Ø112 х 35 |
DF473-2000 | 3200 ¸ 4400 | 2000 (76) | 8,0 ¸ 12,5 | Ø112 х 35 |
Также ООО “Лидер-Энерго” поставляет:
lider-energo.ru
Основные типы силовых диодов
По основным параметрам и назначению диоды принято разделять на три группы: общего назначения, быстровосстанавливающиеся диоды и диоды Шоттки.
Диоды общего назначения. Эта группа диодов отличается высокими значениями обратного напряжения (от 50 В до 5 кВ) и прямого тока (от 10 А до 5 кА). Массивная полупроводниковая структура диодов ухудшает их быстродействие. Поэтому время обратного восстановления диодов обычно находится в диапазоне 25-100 мкс, что ограничивает их использование в цепях с частотой выше 1 кГц. Как правило, они работают в промышленных сетях с частотой 50 (60) Гц. Прямое падение напряжения на диодах этой группы составляет 2,5-3 В.
Силовые диоды выпускаются в различных корпусах. Наибольшее распространение получили два вида исполнения: штыревой и таблеточный (рис. 6.5 а, б).
Рис. 6.5. Конструкция корпусов диодов:
а – штыревая; б – таблеточная
Быстровосстанавливающиеся диоды. При производстве этой группы диодов используются различные технологические методы, уменьшающие время обратного восстановления. В частности, применяется легирование кремния методом диффузии золота или платины. Благодаря этому удается уменьшить время обратного восстановления до 3-5 мкс. Однако при этом снижаются допустимые значения прямого тока и обратного напряжения. Допустимые значения тока составляют от 10 А до 1 кА, обратного напряжения – от 50 В до 3 кВ. У наиболее быстродействующих диодов время обратного восстановления составляет 0,1-0,5 мкс. Такие диоды используются в импульсных и высокочастотных цепях с частотами 10 кГц и выше. Конструкции диодов этой группы подобны конструкциям диодов общего назначения.
Диоды Шоттки.Принцип действия диодов Шоттки основан на свойствах области перехода между металлом и полупроводниковым материалом. Для силовых диодов в качестве полупроводника используется обедненный слой кремния n-типа. При этом в области перехода со стороны металла имеет место отрицательный заряд, а со стороны полупроводника – положительный. Особенностью диодов Шоттки является то, что прямой ток обусловлен движением только основных носителей – электронов. Отсутствие накопления неосновных носителей существенно уменьшает инерционность диодов Шоттки. Время восстановления составляет обычно не более 0,3 мкс, падение прямого напряжения примерно 0,3 В. Значения обратных токов в этих диодах на 2-3 порядка выше, чем в диодах с p-n-переходом. Предельное обратное напряжений обычно не более 100 В. Они используются в высокочастотных и импульсных цепях низкого напряжения.
Похожие статьи:
poznayka.org
СЭЛТ » Диоды быстровосстанавливающиеся
Диоды быстровосстанавливающиеся
Основные особенности:
- Герметичные металлостеклянные и металлокерамические корпуса
- Малые времена и заряд обратного восстановления
Области применения:
- Инверторы, чопперы
- Электропривода для двигателей переменного тока
- Источники бесперебойного питания
Краткие параметры:
Тип | V RRM | I RRM | I F(AV) (T C ,ºC) | I FRMS | I FSM 10 ms | i 2 t | V FM /I FM | V TO | r T | t rr | T Jmax | R th (j-c) | M d | w | Корпус. | Охладители |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
V | mA | A | A | kA | А 2 s10 3 | V/A | V | mW | µs | °C | °C/W | Nm | kg | |||
Малогабаритная серия | ||||||||||||||||
ДЧ212-10 | 400-1400 | 10 | 10(100) | 16 | 0.18 | 0.16 | 2.30/31 | 1.20 | 32 | 0.50;0.63;0.80;1.00 | 150 | 2.50 | 0.9-1.1 | 0.006 | SD1 | O111 |
ДЧ212-10Х | 400-1400 | 10 | 10(100) | 16 | 0.18 | 0.16 | 2.30/31 | 1.20 | 32 | 0.50;0.63;0.80;1.00 | 150 | 2.50 | 0.9-1.1 | 0.006 | SD1 | O111 |
ДЧ212-16 | 400-1400 | 10 | 16(100) | 25 | 0.25 | 0.31 | 2.30/50 | 1.20 | 20 | 0.50;0.63;0.80;1.00 | 150 | 1.60 | 0.9-1.1 | 0.006 | SD1 | O111 |
ДЧ212-16Х | 400-1400 | 10 | 16(100) | 25 | 0.25 | 0.31 | 2.30/50 | 1.20 | 20 | 0.50;0.63;0.80;1.00 | 150 | 1.60 | 0.9-1.1 | 0.006 | SD1 | O111 |
ДЧ212-20 | 400-1400 | 10 | 20(100) | 31 | 0.31 | 0.48 | 2.30/62 | 1.20 | 16 | 0.63;0.80;1.00 | 150 | 1.20 | 0.9-1.1 | 0.006 | SD1 | O111 |
ДЧ212-20Х | 400-1400 | 10 | 20(100) | 31 | 0.31 | 0.48 | 2.30/62 | 1.20 | 16 | 0.63;0.80;1.00 | 150 | 1.20 | 0.9-1.1 | 0.006 | SD1 | O111 |
ДЧ222-25 | 400-1400 | 15 | 25(100) | 39 | 0.40 | 0.80 | 2.30/78 | 1.20 | 13 | 0.50;0.63;0.80;1.00 | 150 | 1.00 | 1.4-1.8 | 0.012 | SD2 | O121, O221 |
ДЧ222-25Х | 400-1400 | 15 | 25(100) | 39 | 0.40 | 0.80 | 2.30/78 | 1.20 | 13 | 0.50;0.63;0.80;1.00 | 150 | 1.00 | 1.4-1.8 | 0.012 | SD2 | O121, O221 |
ДЧ222-32 | 400-1400 | 15 | 32(100) | 50 | 0.50 | 1.25 | 2.30/98 | 1.20 | 10 | 0.63;0.80;1.00 | 150 | 0.80 | 1.4-1.8 | 0.012 | SD2 | O121, O221 |
ДЧ222-32Х | 400-1400 | 15 | 32(100) | 50 | 0.50 | 1.25 | 2.30/98 | 1.20 | 10 | 0.63;0.80;1.00 | 150 | 0.80 | 1.4-1.8 | 0.012 | SD2 | O121, O221 |
ДЧ232-40 | 400-1400 | 20 | 40(100) | 62 | 0.60 | 1.80 | 2.30/125 | 1.20 | 8 | 0.50;0.63;0.80;1.00 | 150 | 0.60 | 5.0-6.2 | 0.027 | SD3 | О131, О231, О331 |
ДЧ232-40Х | 400-1400 | 20 | 40(100) | 62 | 0.60 | 1.80 | 2.30/125 | 1.20 | 8 | 0.50;0.63;0.80;1.00 | 150 | 0.60 | 5.0-6.2 | 0.027 | SD3 | О131, О231, О331 |
ДЧ232-50 | 400-1400 | 20 | 50(100) | 78 | 0.75 | 2.80 | 2.30/157 | 1.20 | 6 | 0.63;0.80;1.00 | 150 | 0.50 | 5.0-6.2 | 0.027 | SD3 | О131, О231, О331 |
ДЧ232-50Х | 400-1400 | 20 | 50(100) | 78 | 0.75 | 2.80 | 2.30/157 | 1.20 | 6 | 0.63;0.80;1.00 | 150 | 0.50 | 5.0-6.2 | 0.027 | SD3 | О131, О231, О331 |
ДЧ232-63 | 400-1400 | 20 | 63(100) | 98 | 0.95 | 4.50 | 2.30/198 | 1.20 | 5 | 0.63;0.80;1.00 | 150 | 0.40 | 5.0-6.2 | 0.027 | SD3 | О131, О231, О331 |
ДЧ232-63Х | 400-1400 | 20 | 63(100) | 98 | 0.95 | 4.50 | 2.30/198 | 1.20 | 5 | 0.63;0.80;1.00 | 150 | 0.40 | 5.0-6.2 | 0.027 | SD3 | О131, О231, О331 |
Штыревое исполнение | ||||||||||||||||
ДЧ141-63 | 1600-2600 | 50 | 63(100) | 100 | 2.0 | 20 | 2.23/198 | 1.20 | 5.0 | 1.0; 2.0 | 150 | 0.45 | 6-10 | 0.090 | SD4 | O141, O241, O541 |
ДЧ141-63Х^ | 1600-2500 | 50 | 56(100) | 100 | 2.2 | 20 | 2.20/198 | 1.20 | 5.0 | 80 1); 80 2) | 150 | 0.45 | 6-10 | 0.090 | SD4 | O141, O241, O541 |
ДЧ141-80 | 400-1600 | 30 | 80(100) | 125 | 2.5 | 31 | 1.98/250 | 1.10 | 4.4 | 1.6 | 150 | 0.45 | 6-10 | 0.090 | SD4 | O241, O541 |
ДЧ141-80X^ | 400-1600 | 30 | 80(95) | 125 | 2.2 | 31 | 2.20/250 | 1.10 | 4.4 | 50 1); 65 2) | 150 | 0.45 | 6-10 | 0.090 | SD4 | O241, O541 |
ДЧ151-125 | 400-1600 | 30 | 125(100) | 200 | 4.0 | 80 | 2.04/390 | 1.15 | 2.2 | 2.0 | 150 | 0.25 | 10-20 | 0.165 | SD5 | O151 |
ДЧ151-125X^ | 400-1600 | 30 | 125(95) | 200 | 3.5 | 80 | 2.20/392 | 1.15 | 2.2 | 80 1); 80 2) | 150 | 0.25 | 10-20 | 0.165 | SD5 | O151 |
ДЧ351-160 | 600-1400 | 20 | 160(103) | 250 | 3.5 | 61 | 2.45/500 | 1.40 | 1.56 | 3.2;4.0 | 170 | 0.25 | 10-20 | 0.165 | SD5 | O151 |
ДЧ351-160Х | 600-1400 | 20 | 160(103) | 250 | 3.5 | 61 | 2.45/500 | 1.40 | 1.56 | 3.2;4.0 | 170 | 0.25 | 10-20 | 0.165 | SD5 | O151 |
ДЧ351-200 | 600-1400 | 20 | 200(103) | 300 | 4.3 | 92 | 1.85/628 | 1.05 | 1.1 | 3.2;4.0 | 170 | 0.25 | 10-20 | 0.165 | SD5 | O151 |
ДЧ351-200X | 600-1400 | 20 | 200(103) | 300 | 4.3 | 92 | 1.85/628 | 1.05 | 1.1 | 3.2;4.0 | 170 | 0.25 | 10-20 | 0.165 | SD5 | O151 |
ДЧ361-250 | 600-1400 | 30 | 250(103) | 390 | 4.5 | 101 | 2.71/785 | 1.20 | 1.6 | 3.2;4.0;5.0 | 170 | 0.15 | 20-30 | 0.265 | SD6 | O171, O271, OM101 |
ДЧ361-250X | 600-1400 | 30 | 250(103) | 390 | 4.5 | 101 | 2.71/785 | 1.20 | 1.6 | 3.2;4.0;5.0 | 170 | 0.15 | 20-30 | 0.265 | SD6 | O171, O271, OM101 |
ДЧ361-320 | 600-1400 | 30 | 320(103) | 500 | 5.3 | 140 | 2.13/1000 | 0.80 | 1.20 | 3.2,4.0,5.0 | 170 | 0.15 | 20-30 | 0.265 | SD6 | O171, O271, OM101 |
ДЧ361-320Х | 600-1400 | 30 | 320(103) | 500 | 5.3 | 140 | 2.13/1000 | 0.80 | 1.20 | 3.2;4.0;5.0 | 170 | 0.15 | 20-30 | 0.265 | SD6 | O171, O271, OM101 |
Таблеточное исполнение | ||||||||||||||||
ДЧ323-200 | 3000-4600 | 50 | 200(93) | 400 | 3.0 | 45 | 3.20/628 | 1.40 | 2.70 | 5.0 | 140 | 0.08 | 4.5 | 0.091 | PD22 | O123 |
ДЧ423-200^ | 3000-4600 | 50 | 200(85) | 314 | 2.7 | 36 | 3.50/628 | 1.40 | 2.70 | 300 1); 160 2) | 140 | 0.08 | 4.5 | 0.091 | PD22 | O123 |
ДЧ523-200 | 600-1600 | 30 | 200(100) | 3.0 | 45 | 2.00/628 | 1.0;1.6;2.0 | 150 | 0.08 | 4.5 | 0.067 | PD21 | O123 | |||
ДЧ323-250 | 1600-2400 | 50 | 250(100) | 500 | 4.5 | 101 | 1.85/785 | 1.10 | 0.96 | 450 1); 250 2) | 150 | 0.08 | 4.5 | 0.067 | PD21 | O123 |
ДЧ423-250 | 1600-2600 | 50 | 250(95) | 393 | 4.0 | 80 | 2.10/785 | 1.10 | 0.096 | 4.0 | 150 | 0.08 | 4.5 | 0.067 | PD21 | O123 |
ДЧ523-250 | 600-1600 | 30 | 250(100) | 3.5 | 61 | 2.10/785 | 1.6; 2; 2.5 | 150 | 0.08 | 4.5 | 0.067 | PD21 | O123 | |||
ДЧ333-400 | 1600-2400 | 50 | 400(100) | 800 | 6.5 | 211 | 2.30/1256 | 1.20 | 0.88 | 450 1); 160 2) | 150 | 0.04 | 10 | 0.180 | PD32 | O143, OM103 |
ДЧ433-400 | 1600-2600 | 40 | 400(95) | 628 | 6.5 | 211 | 2.50/1256 | 1.20 | 0.88 | 4.0 | 150 | 0.04 | 10 | 0.180 | PD32 | O143, OM103 |
ДЧ533-400 | 600-1600 | 40 | 400(100) | 6.5 | 211 | 2.10/1256 | 2.0; 2.5 | 150 | 0.04 | 10 | 0.180 | PD32 | O143, OM103 | |||
ДЧ443-250^ | 4000-6000 | 70 | 250(120) | 400 | 4.0 | 80 | 3.50/785 | 1.60 | 0.60 | 1500 1); 280 2) | 140 | 0.035 | 16 | 0.240 | PD42 | O342, O243, OM103, OM104 |
ДЧ443-320^ | 3000-4500 | 70 | 320(119) | 512 | 5.0 | 125 | 3.00/1005 | 1.35 | 0.60 | 1000 1); 250 2) | 150 | 0.035 | 16 | 0.240 | PD42 | O342, O243, OM103, OM104 |
ДЧ343-500 | 3000-3600 | 50 | 500(100) | 785 | 10.5 | 551 | 3.00/1570 | 1.55 | 0.90 | 5.0 | 150 | 0.035 | 16 | 0.240 | PD42 | O342, O243, OM103, OM104 |
ДЧ443-500^ | 1600-2500 | 60 | 500(120) | 800 | 12.0 | 720 | 2.00/1570 | 0.95 | 0.50 | 500 1); 160 2) | 150 | 0.035 | 16 | 0.240 | PD42 | O342, O243, OM103, OM104 |
ДЧ343-800 | 600-1800 | 40 | 800(100) | 1600 | 12.5 | 781 | 2.80/2500 | 1.30 | 0.60 | 4.0;5.0;6.3;8.0 | 175 | 0.035 | 15 | 0.240 | PD42 | O342, O243, OM103, OM104 |
ДЧ343-1000 | 600-1800 | 40 | 1000(100) | 2000 | 14.5 | 1051 | 2.30/3140 | 1.20 | 0.35 | 5.0;6.3;8.0 | 175 | 0.035 | 15 | 0.240 | PD42 | O342, O243, OM103, OM104 |
ДЧ453-630 | 1600-2200 | 85 | 630(100) | 11.0 | 605 | 2.80/1980 | 1.6; 2; 2.5; 3.2 | 150 | 0.020 | 24 | 0.550 | PD53 | O153, O253 | |||
ДЧ353-800 | 3000-4600 | 50 | 800(93) | 1600 | 09.5 | 451 | 3.50/2500 | 1.40 | 0.84 | 6.3 | 140 | 0.020 | 24 | 0.550 | PD53 | O153, O253 |
ДЧ453-800^ | 3000-4600 | 100 | 800(90) | 1280 | 16.0 | 1280 | 3.20/2512 | 1.40 | 0.84 | 1900 1); 700 2) | 140 | 0.020 | 24 | 0.550 | PD53 | O153, O253 |
ДЧ453-1000^ | 1600-2500 | 70 | 1000(100) | 1600 | 25.0 | 3125 | 2.10/3140 | 1.10 | 0.50 | 1200 1); 600 2) | 150 | 0.020 | 24 | 0.550 | PD53 | O153, O253 |
ДЧ273-2000 | 1400-2200 | 150 | 2000(100) | 32.0 | 2120 | 2.10/6280 | 5.0;6.3;8.0 | 140 | 0.011 | 45 | 1.300 | PD73 | O173, O273, OM107, OM108 | |||
ДЧ373-2000 | 1000-2400 | 100 | 2000(113) | 3200 | 48.0 | 4500 | 2.00/6280 | 1.08 | 0.125 | 4.0;5.0;6.3;8.0 | 150 | 0.011 | 45 | 1.300 | PD73 | O173, O273, OM107, OM108 |
^ Диоды с «мягким восстановлением»
1) Значение Qrr, µC
2) Значение IRM, A
selt.su
Обратные диоды быстровосстанавливающиеся
Обратные диоды обеспечивают быстрое и плавное выключения. Обратные диоды имеют малый заряд обратного восстановления, высокую способность di/dt при выключении. Обратные диоды идеально подходят для работы с GTO и IGCT.
Особенности обратных диодов
- быстрое и плавное выключение
- маленький заряд обратного восстановления
- high di/dt capability at turn-off
- подходят для работы с GTO и IGCT
- выдерживаемое расчетное значение космического излучения
Диоды быстрого восстановления
Быстродействующие диоды используются в преобразователях постоянного тока в переменный. Каждый ключ (GTO, IGCT или IGBT) требует дополнительного диода (например, для обратной реактивной мощности) с целью преобразования постоянного тока в переменный при индуктивных нагрузках.
Быстродействующие диоды оптимизированы для больших динамических нагрузок (быстрый переход от проводящего к непроводящему состоянию). Они имеют более высокие потери в проводящем состоянии, чем выпрямительные диоды. Для каждой типа ключей (GTO, IGCT и IGBT) мы предлагаем быстродействующие диоды, спроектированные для использования с соответствующими ключами.
Обратные диоды для GTO тиристоров
Обозначение | VRRM | VDC | IFAVM | IFSM | VF0 | rF | Irr | Qrr | TVJM | RthJC | RthCH | Fm | Корпус | |
Tc= 85°C | 1 мс TVJM | 10 мс TVJM | TVJM | di/dt=300 A/мкс | ||||||||||
В | В | A | кA | кA | V | мОм | A | мкКл | °C | K/кВт | K/кВт | кН | ||
5SDF 05D2505 | 2500 | 1500 | 420 | 27 | 8.5 | 1.7 | 0.62 | 470 | 840 | 125 | 40 | 8 | 11 | D |
5SDF 11F2501 | 2500 | 1500 | 950 | 65 | 21 | 1.2 | 0.38 | 550 | 1200 | 125 | 20 | 5 | 22 | F |
5SDF 07F4501 | 2500 | 2800 | 650 | 44 | 16 | 1.4 | 1.00 | 600 | 1900 | 125 | 20 | 5 | 22 | F |
5SDF 13h5501 | 2500 | 2800 | 1200 | 60 | 25 | 1.3 | 0.48 | 800 | 3000 | 125 | 12 | 3 | 40 | H |
5SDF 14h5505 | 2500 | 2200 | 1400 | 60 | 25 | 1.2 | 0.32 | 1000 | 3700 | 125 | 12 | 3 | 40 | H |
5SDF 10H6004 | 6000 | 3800 | 1100 | 44 | 18 | 1.5 | 0.60 | 1000 | 4700 | 125 | 12 | 3 | 40 | H |
Разгрузочные (снабберные диоды)
Описание | VRRM | VDC | IFAVM | IFSM | VF0 | rF | Irr | Qrr | TVJM | RthJC | RthCH | Fm | Корпус | |
Tc= 85°C | 1 мс TVJM | 10 мс TVJM | TVJM | di/dt=100 A/мкс | ||||||||||
В | В | A | кA | кA | В | мОм | A | мкКл | °C | K/кВт | K/кВт | кН | ||
5SDF 05D2501 | 2500 | 1100 | 490 | 27 | 8.5 | 1.4 | 0.5 | 250 | 900 | 125 | 40 | 8 | 11 | D |
5SDF 03D4501 | 4500 | 2400 | 320 | 12 | 5.0 | 2.0 | 1.5 | 200 | 1000 | 125 | 40 | 8 | 11 | D |
5SDF 07h5501 | 4500 | 2400 | 900 | 40 | 16 | 1.8 | 0.9 | 260 | 1700 | 125 | 12 | 3 | 40 | H |
5SDF 02D6002 | 6000 | 3000 | 250 | 11.4 | 3.6 | 2.5 | 2.5 | 260 | 2000 | 125 | 40 | 8 | 11 | D |
Диоды для IGCT
Описание | VRRM | VDC | IFAVM | IFSM | VF0 | rF | Irr | TVJM | RthJC | RthCH | Fm | Корпус | |
Tc= 85°C | 1 мс TVJM | 10 мс TVJM | TVJM | ||||||||||
В | В | A | кA | кA | В | мОм | A | °C | K/кВт | K/кВт | кН | ||
5SDF 03D4502 | 4500 | 2800 | 275 | 10 | 5 | 2.15 | 2.80 | 355 | 115 | 40 | 8 | 16 | D |
5SDF 05F4502 | 4500 | 2800 | 435 | 32 | 16 | 2.42 | 2.10 | 610 | 115 | 17 | 5 | 20 | F |
5SDF 10h5502 | 4500 | 2800 | 810 | 40 | 24 | 2.42 | 1.10 | 1150 | 115 | 12 | 3 | 44 | H |
5SDF 10h5503 | 4500 | 2800 | 1100 | 47 | 20 | 1.75 | 0.88 | 1520 | 125 | 12 | 3 | 40 | H |
5SDF 10h5520 | 4500 | 2800 | 1440 | 56 | 25 | 1.75 | 0.88 | 1600 | 140 | 10 | 3 | 40 | H |
5SDF 16L4503 | 4500 | 2800 | 1650 | 47 | 26 | 1.90 | 0.79 | 1200 | 125 | 6.5 | 3 | 40 | L |
5SDF 02D6004 | 5500 | 3300 | 175 | 8 | 3 | 3.35 | 7.20 | 300 | 115 | 40 | 8 | 16 | D |
5SDF 04F6004 | 5500 | 3300 | 380 | 22 | 10 | 2.70 | 2.80 | 600 | 115 | 22 | 5 | 22 | F |
5SDF 08H6005 | 5500 | 3300 | 585 | 40 | 18 | 4.50 | 1.30 | 900 | 115 | 12 | 3 | 44 | H |
fmccgroup.ru
Быстровосстанавливающиеся диоды YZPST | Производителя
Преимущества
Быстровосстанавливающиеся диоды YZPST – это высоковольтные диоды, выполненные в пластиковом корпусе. Такие диоды отличаются небольшими размерами, высокой степенью надежности и высокой скоростью переключения. Прямой ток -5мА, обратное напряжение – 8кВ.
Применение
Быстровосстанавливающиеся диоды широко используются для разных применений. Они подойдут для кондиционеров, цветных телевизоров, электронно-лучевых индикаторов и т.д.
Название | Обозначение | Значение | Единица измерения |
Пиковое повторяющееся обратное напряжение | VRRM | 8 | КВ |
Средний прямой ток | IF(AV) | 5 | мA |
Неповторяющийся прямой ток перегрузки | IFSM | 0.5 | A |
Диапазон температур окружающей среды | TA | -40 до 100 | °C |
Эффективная температура p-n- перехода | TJ | 120 | °C |
Температура хранения | TSTG | -40 до 120 | °C |
Название | Обозначение | Значение | Единица измерения |
Падение напряжения в режиме прямого тока при IF=100мA | VF | 25 | В |
Обратный ток при комнатной температуре при VR=VRRM | IRM1 | 2 | μA |
Обратный ток при высокой температуре при VR=VRRM | IRM2 | 5 | μA |
Время переключения при IF=2мA, Irr= 4мA | trr | 100 | нс |
Схожие названия
Электронные компоненты | Радиодетали
Схожая продукция
www.etwinternational.ru
Быстровосстанавливающиеся диоды и тиристоры от Компании Элком ― компания “РУЭЛКОМ”
В чем заключается принцип быстрого восстановления диодов и тиристоров?
В составе устройств для преобразования электрической энергии, защиту от обратного напряжения и возможность проводимости реактивной силы тока нагрузки в режиме отсечки отдельных полупроводников обеспечивают силовые диоды и тиристоры с уменьшенной длительностью переходных процессов – открывания и закрывания.
Главной отличительной особенностью быстровосстанавливающихся высокочастотных диодов ДЧ, ДЧЛ и тиристоров ТЧ, ТЧИ от “РУЭЛКОМ” является их малое время обратного восстановления, то есть короткий временной промежуток, при котором осуществляется запирание. В результате зависимости от динамических характеристик, такие компоненты также могут именоваться как быстровыключающиеся.
При переводе тиристора или диода в закрытое состояние возникает растекание накопленного заряда на границе p-n области, и ток изменяет свое направление с прямого на обратное, после чего спадает до нуля. Обратное напряжение при этом возрастает до значения, определяемого напряжением подключенного к нему источника. Таким образом, обратным восстановлением называют общее время распределения неосновных носителей заряда и спада обратного тока до заданной величины.
Оптимизация быстровосстанавливающихся тиристоров ТЧ
Тиристоры ТЧ обладают повышенным быстродействием благодаря улучшенной технологии изготовления многослойной структуры. При этом сохраняются приемлемые статические параметры, удовлетворяющие требованиям для определенного класса схем.
При изготовлении p-n перехода уменьшают толщину и размеры его базовых областей, а также используют легирование кремния за счет диффузии золота. Такой метод позволяет существенно ускорить время рассасывания заряда при прохождении прямого тока и обеспечить высокую скорость обратного восстановления. Тиристоры быстровосстанавливающиеся ТЧ имеют малые коммутационные потери и работают на частоте до 25 кГц с временем выключения до 30 мкс и включения до 5 мкс.
Эффективная защита быстровосстанавливающихся диодов
Важное предназначение быстровосстанавливающихся диодов ДЧ в схемах коммутации нагрузки – это перезарядка и электрозащита силовых гибридных транзисторов при их отключении от цепи питания. Поэтому они устойчивы к току с высокой скоростью нарастания – до 2000 А/мкс и имеют незначительные токовые утечки. Для организации схемно-технических решений, купить диоды быстровосстанавливающиеся целесообразно в случае, если также учитывать их основные преимущества, к которым относятся:
- минимальные потери при протекании прямого тока;
- значительная нагрузочная способность по току при высоких частотах;
- малые времена и заряды обратного восстановления;
- низкие динамические и статические потери;
- отличная стойкость к электротермоциклированию.
Оптимальным сочетанием параметров обладают высокочастотные лавинные диоды ДЧЛ, которые способны управлять лавинообразованием и обеспечивать защиту других приборов от возможных перенапряжений в питающих цепях преобразователей. В итоге, допускается исключение или упрощение специальных защитных элементов и впоследствии, уменьшение конструкции схемы.
www.ruelcom.ru
