Фрезерные станки с ЧПУ по дереву: виды, характеристики, фрезы

Содержание статьи:

Деревообработка изделий может включать в себя несколько различных операций. Наряду с токарными работами востребованы фрезерные функции, которые можно осуществлять с помощью специального оборудования. Оптимальным вариантом является использование станков с ЧПУ по дереву.

На современном рынке представлен большой выбор моделей такого вида станков. Они отличаются как по комплектации, так и по качеству и цене. Одним из самых популярных производителей высокого качества https://www.multicut.ru/catalog/frezery/filter/material-is-wood/apply/ фрезерных станков с ЧПУ по дереву является компания MULTICUT. На сайте компании вы можете выбрать и купить наиболее подходящую модель для вашего производства. Далее в статье мы расскажем полезную информацию о станках по дереву,
которая поможет вам сделать правильный выбор.

Общие сведения о конструкции фрезерных станков

Профессиональный фрезерный комплекс для обработки деревянных изделий

Типичная конструкционная схема данного оборудования состоит из рабочего стола, системы перемещения фрезеровальной головки по горизонтальной или вертикальной плоскости и блока CNC. Последний предназначен для максимальной автоматизации процесса производства.

С помощью этого оборудования можно выполнять операции по фрезерованию, расточке, формированию отверстий, зенкование. Особой популярностью пользуются модели с функцией гравировки. Благодаря точному позиционированию фрезы качество обработки значительно выше, чем у классических видов оборудования.

Для первичного ознакомления с возможностями деревообрабатывающих станков с CNC рекомендуется изучить порядок их применения.

1. Составление программы действий. Выполняется с помощью специализированного ПО. При этом учитываются параметры заготовки и технологические особенности фрезерного блока – размер рабочего инструмента, его обороты и т.д.
2. Установка деревянной детали на рабочий стол.
3. Ввод программы и тестовый запуск оборудования.
4. Выполнение процесса обработки. В зависимости от выбранного режима он может осуществляться в автоматическом или полуавтоматическом режиме.
5. В случае надобности выполняется корректировка программы.

Участие оператора в процессе работы минимальна. Он должен следить за текущими параметрами оборудования и не допустить выхода его из строя или появления сбоев в работе.

Для удаления древесной стружки и пыли обычно используется воздушная система, которая также контролируется ЧПУ. Это минимизирует вероятность засорения узлов и агрегатов станка.

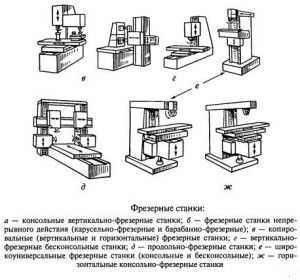

Виды станков

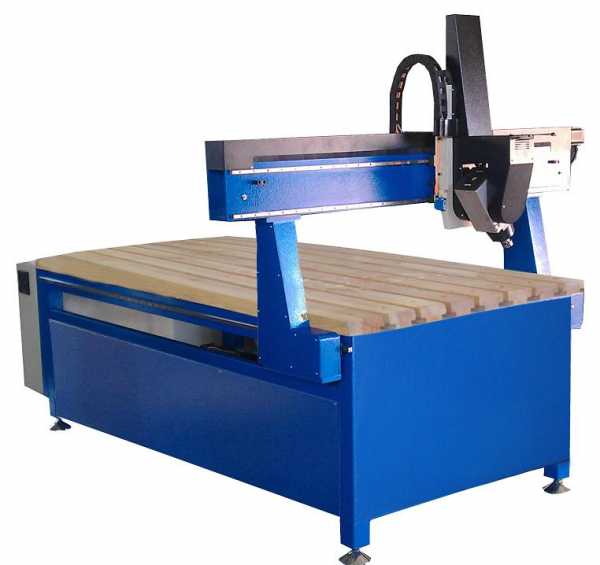

Бесконсольный фрезерный станок

В настоящее время производители предлагают множество моделей фрезерных станков для обработки деревянных изделий, которые имеют в комплектации CNC. Они отличаются не только технологическими параметрами, но и конструктивными особенностями.

Одним из важнейших параметров выбора являются максимальные и минимальные размеры обрабатываемой детали, а также ее форма. Согласно этой классификации, станки могут быть с механизмом жесткой фиксации заготовки и возможностью изменения ее положения в вертикальной и горизонтальной плоскости. В последнем случае кроме фрезерования появляется возможность делать точение заготовки.

Кроме этого деревообрабатывающее оборудование с CNC может быть следующих типов:

• консольные. Блок с фрезой не изменяет своего положения, рабочий стол двигается в продольном и поперечном направлении. Недостатком этой конструкции являются ограничения по размеру детали. Поэтому чаще всего подобные модели применяются для фрезерования стальных деталей;
• бесконсольные. Для смещения фрезы используется каретка, имеющая продольные и поперечные направляющие. При этом блок обработки может иметь горизонтальное или вертикальное положение. В универсальных моделях этот параметр изменяется в зависимости от типа выполняемых операций.

Отдельно необходимо проанализировать параметры работы CNC. Этот блок необходим для передачи управляющих сигналов элементам оборудования. В зависимости от объема выполняемых функций ЧУ условно разделяется на следующие категории:

• позиционные. Суть работы заключается в установке фрезы на определенную позицию на поверхности детали;
• контурная. Алгоритм функционирования включает в себя порядок смещения рабочей головки по заданной траектории;
• универсальная. Совмещает в себе первые две функции. Дополнительно может контролировать позиционирование фрезы и текущие параметры выполняемой операции – глубина обработки, степень ее выполнения.

Эти характеристики не статичны для станков с CNC и могут быть изменены путем монтажа нового блока ЧПУ или установки другого ПО.

При замене ЧПУ необходимо убедиться в совместимости новой управляющей системы с компонентами оборудования. Это нужно для корректной работы станка и минимизации ошибок во время фрезерования.

Технические характеристики оборудования

Работа фрезерного станка с ЧПУ

Параметры оборудования позволят выбрать оптимальную модель для нужд производства. Их изучение является обязательным, так как последующая переделка установки или любой другой тип модернизации могут негативно повлиять на эксплуатационные качества станка.

В качестве примера можно взять наиболее распространенный тип оборудования бесконсольные установки. В большинстве случаев они предназначены для обработки плоских деревянных деталей. Исключения составляют модели с токарной функцией. Для выполнения этой операции в конструкции имеется приводная и задняя бабки. Также подобный дополнительный компонент позволит делать обработку по нескольким плоскостям одного изделия.

Перечень основных технических характеристик деревообрабатывающих станков с CNC:

• допустимые размеры заготовки – ширина, длина и высота. От последнего зависит максимальная глубина фрезерования;
• скорость перемещения в режиме холостого хода;
• число оборотов шпиндельной головки;
• точность позиционирования рабочего инструмента. Зависит от типа электродвигателей — шаговые или сервоприводы;
• параметры воздушного охлаждения шпинделя, если таковая функция имеется в оборудовании;
• тип ЧПУ. Обязательно проверяется возможность замены или модернизации этого блока.

Кроме этих характеристик модели могут обладать уникальными качествами, присущими только им. Чаще всего это возможность обработки под определенным углом, для чего рабочая головка должна иметь функцию поворота.

Мощность двигателя основного привода и возможность изменения числа его оборотов должны регулироваться ЧПУ. Это позволит выбрать оптимальный режим работы в зависимости от типа выполняемой операции.

Типы фрез для деревообрабатывающего станка

Виды фрез для станка с ЧПУ

Не менее важным моментом является правильный выбор фрез для станка. Их конфигурация повлияет на точность выполнения операций и скажется на конечном результате. В большинстве случаев оборудование рассчитано для использования концевых моделей.

Наиболее распространенными являются однозаходные модели, предназначенные для работы с мягкими материалами, в том числе – деревом. Они отличаются относительно небольшой стоимостью и применяются в операциях, не требующих большой точности. Это обусловлено конструкцией их режущей части.

К специализированным моделям фрез относят следующие:

• двухзаходные необходимы для образования максимально гладкой и ровной поверхности. Их рабочая часть имеет сферическую форму;
• спиралевидные. Применяются для чистовой, окончательной обработки. Благодаря множеству мелких зубьев в основном образуется мелкая древесная пыль, а не стружка;
• форма «рыбий хвост». С их помощью происходит двустороннее фрезерование. Их конструкция исключает вероятность появления дефектов (сколов, зацепов) на обратной стороне детали;
• граверный конус. Используется в основном для художественной гравировки. За один проход удаляется небольшое количество материала, но при этом обеспечивается высокая точность обработки.

Помимо этих моделей инструментов могут применяться специализированные. В некоторых случаях конфигурацию и требования к материалу изготовления разрабатывают в индивидуальном порядке.

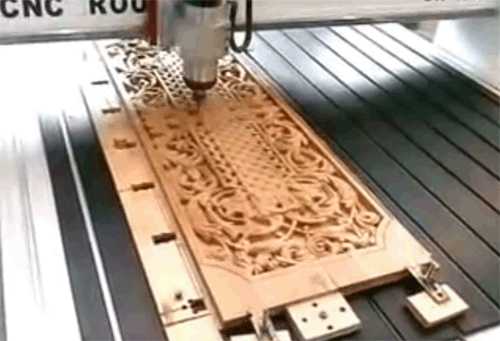

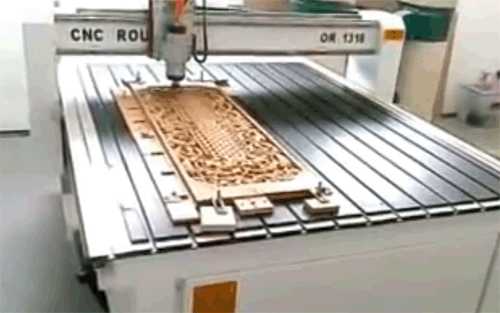

Процесс формирования художественной деревянной решетки с помощью фрезерного станка показан в видеоматериале.

stanokgid.ru

видео-инструкция по монтажу своими руками, особенности комплектующих, шпинделей, программных токарных приборов, для резьбы, цена, фото

Все фото из статьи

Резьба в большинстве случаев рассматривается как ручная работа, но это не всегда так – для этого существуют ЧПУ станки по дереву, с помощью которых можно вырезать любой рельеф на плоскости. Автоматизация процесса позволяет поставить такую работу на поток, следовательно, вы увеличите производство изделий, то есть, заняться этим на профессиональном уровне, делая различные панно, розетки, багеты, перила и так далее.

Мы сейчас расскажем вам, как работают такие агрегаты, проведём короткий обзор и посмотрим тематическое видео в этой статье.

Резьба по дереву на станках с ЧПУ – розетка

Универсальные станки с числовым программным управлением

Принцип работы

Гравировально-фрезерный станок для резьбы по дереву с ЧПУ

• Аббревиатура ЧПУ расшифровывается как числовое программное управление (CNC -computer numerical control), то есть, это означает, что такие станки работают по заданной на компьютере программе и в основном обладают токарными, гравировальными и фрезерными функциями. По сути, на шпиндель для ЧПУ по дереву задаётся определённая амплитуда движений, и фреза режет древесину с прерывистой глубиной.
• Первоначально были разработаны станки с NC, где программа задавалась в довольно ограниченном виде, без какой-либо возможности изменений. Информация записывалась на магнитные или бумажные (перфокарты) ленты на сторонних носителях и передавалась на программный агрегат через подключение по шнуру.
• По нынешним временам NC, это уже устаревшая методика — резьба по дереву на ЧПУ (CNC) используется во всём мире, и станки регулируются микропроцессором с оперативной памятью, а функция управления осуществляется интегрированным контроллером. Примечательно, что CNC позволяет также загрузку дополнительных программ со сторонних носителей типа диска или флеш-накопителя.
• Кроме того, в качестве стороннего источника может выступать компьютер, следовательно, с него могут быть управляемы несколько таких станков, собранных в деревообделочном цехе.

Краткий обзор моделей

Примечание. Сделать ЧПУ станок по дереву своими руками достаточно сложно – гораздо проще приобрести его в магазине, но это, конечно, будет гораздо дороже.
Зато вы получите качественный универсальный агрегат с гарантийным обслуживанием.

StoCNC-1224 3D фрезерно-гравировальный

StoCNC-1224, это, пожалуй, самая большая модель среди себе подобных, имеющая комплектующие для станка с ЧПУ по дереву в виде шаровой винтовой передачи (ШВП) для перемещения. Это происходит благодаря рабочему полю, которое имеет 1200×2400 мм и достаточной мощностью шпинделя 2,2 кВт, который развивает скорость до 24000 об/мин, цанга ER20, корпус из чугуна, масса 800кг, управление NcStudioможет иметь дополнения, как четырёхосевое ЧПУ или DSP.

Из чугуна, помимо станины, также сделаны и суппорты, стальные направляющие по осям X, Y и Z, портал из толстого дюралюминиевого профиля. Такой станок может выполнять точные гравировальные работы на малых площадях, а также фрезерование деревянных панелей, дверей, МДФ и деревянных мебельных фасадов.

StoCNC-6090 3D фрезерно-гравировальный

Модель StoCNC-6090 гораздо слабее, но среди фрезерно-гравировальных станков с числовым программным управлением это наиболее ходовая модель, позволяющая выполнять практически весь набор возможных задач для таких агрегатов.

Несмотря на то, что его рабочая зона составляет всего 600×90 мм, инструкция по эксплуатации обрабатывать не только пиломатериалы, но также пластмассу и мягкие металлы, на нём можно делать различные багеты, розетки сувениры и тому подобное. Агрегат с делан с чугунной станиной и портальными суппортами (портал из дюралюминиевого профиля), стальные направляющие по осям X, Y и Z, управление NcStudio.

Мощность двигателя шпинделя 1,5 кВт, осевые шаговые двигатели, Т-образный паз рабочего стола, точность реза до 0,02 мм, цанга ER11, форматы ввода данных G код, NC, HPGL, u00. Шпиндель развивает скорость до 24000 об/мин, работает от переменной сети 220В, масса нетто 211 кг.

StoCNC-1325 3D фрезерно-гравировальный широкоформатный

Модель StoCNC-1325, это первый из скоростных широкоформатных агрегатов с числовым программным управлением для быстрой и габаритной обработки пиломатериалов – его рабочая составляет 1300x2500x200 мм, а двигатель шпинделя имеет мощность 3 кВт. Шпиндель имеет скорость 24000 об/мин, а фреза при резке перемещается со скоростью 15000 мм/сек. По осям X и Y осуществляется реечная передача, а по оси Z имеется шарико-винтовая пара.

Управление производится с помощью DSP пульта, на рабочем столе Т-образный паз, точность обработки до 0,02 мм, скорость GOO 18000 мм/мин, цанга ER20, данные в формате u00, NC, HPGLи G код.Для станка нужно трёхфазное питание _~380В (дома вы его вряд ли будете использовать, да и цена у него большая), масса агрегата 1200 кг.

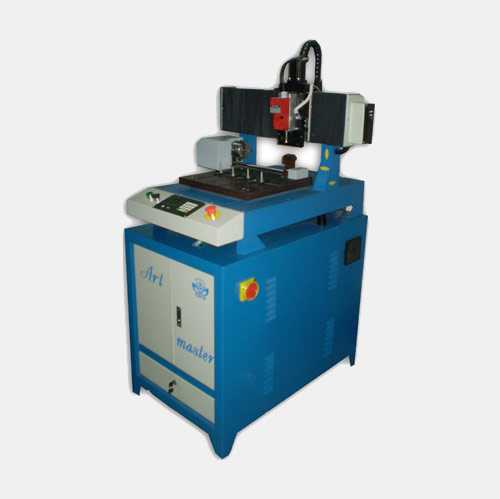

Артмастер 0404

Станок Артмастер 0404 с числовым программным управлением используют для ювелирной и мебельной промышленности, кроме того. Он пользуется спросом у изготовителей рекламы.

Параметры данной модели по длине/ширине/высоте составляют всего 1800x800x1600 мм, рабочая зона 400×400 мм, а масса – 360кг – с перемещением такого агрегата вполне могут управиться четверо взрослых мужчин. Несмотря на компактность, изделия из дерева на ЧПУ данного типа производится достаточно быстро – скорость перемещения 9м/мин.

Благодаря небольшим размерам и питанию от сети переменного тока 220В, настоящий станок приобрёл широкую популярность для частников – его можно установить даже в гараже, или, во всяком случае, в специальном подсобном помещении. Система CNC позволяет добавлять новые программы через USB порт с флеш-накопителя.

На фото: модель ArtmasterR-1000

А вот модель ArtmasterR-1000, это уже более сложный и мощный станок с числовым программным управлением – его конструкция рассчитана на производство не только на обработку ровных деталей, а также на фрезерование выпуклых или вогнутых поверхностей.

Обрабатываемая поверхность может достигать 1000 мм длины, а вот радиус при этом может достигать от 200 до 400 мм. Благодаря чугунной литой станине обеспечивается отличная устойчивость при работе, следовательно, это позволяет выдерживать высокую точность фрезеровки по дереву.

Примечание. Следует отметить, что качество работы станков такого типа, это не всегда их «навороты» (возможность или невозможность добавления дополнительных программ).
В первую очередь, следует учитывать те потребности, для которых приобретается данный агрегат – так вы сможете сэкономить на покупке и приобрести нужный вам станок с ЧПУ.

Заключение

Конечно, имея фрезерный и токарный станок по дереву ЧПУ можно наладить производство различных декоративных изделий из пиломатериалов, зарабатывая этим себе на жизнь или сделав это просто дополнительным заработком. Но не забывайте о том, что масштабная деятельность такого типа облагается государственным налогом.

rubankom.com

Фрезерные станки по дереву – станки с ЧПУ, настольные токарные агрегаты 3d, инструкция по эксплуатации своими руками, фото и видео-уроки, цена

Все фото из статьи

Фрезерные станки с ЧПУ по дереву являются новым поколением оборудования для деревообработки. Они более производительные и функциональные, а также обладают многими другими достоинствами. Ниже мы подробней ознакомимся с особенностями этого оборудования, его классификацией, а также рассмотрим основные функции, которыми наделены эти станки.

Фрезерный станок с ЧПУ по дереву

Особенности

Общие сведения

Главной особенностью рассматриваемого оборудования, в отличие от самодельного фрезерного станка по дереву, является то, что процесс обработки древесины контролирует компьютер, работающий под управлением специальной программы. Причем, система базируется на основе ПК, что позволяет работать в многозадачном режиме. Другими словами, программа может контролировать одновременно несколько процессов.

Наличие числового программного управления значительно упрощает работу с оборудованием, которое выполняет операции в рамках заданного изначально алгоритма действий. Таким образом, в процессе обработки заготовки машина не нуждается в каком-либо вмешательстве оператора.

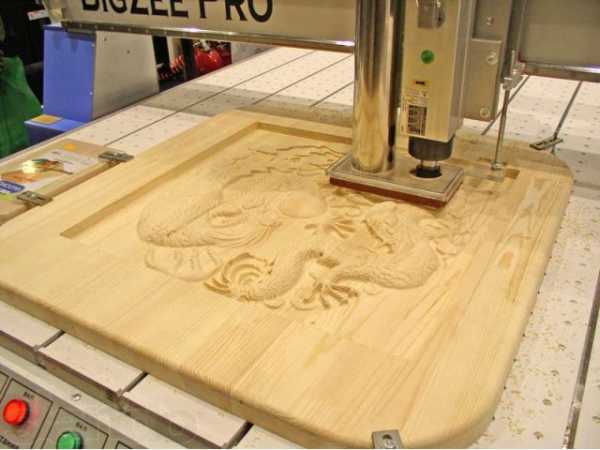

Фрезерный станок по дереву с ЧПУ — 3D обработка детали

Основные функции

Фрезерный станок с ЧПУ может выполнять множество операций, основными из которых являются следующие:

• Выполнение пазов различных типов;
• Форматная обработка;
• Профилирование;
• Сверление;
• Художественная фрезеровка;
• Объемная (3D) обработка;
• Облицовывание кромок деталей с их последующей обработкой.

Следует отметить, что существуют целые комплексы, набор функций у которых значительно обширней. К примеру, токарно — фрезерный станок с ЧПУ по дереву позволяет обрабатывать детали не только плоской, но и цилиндрической формы.

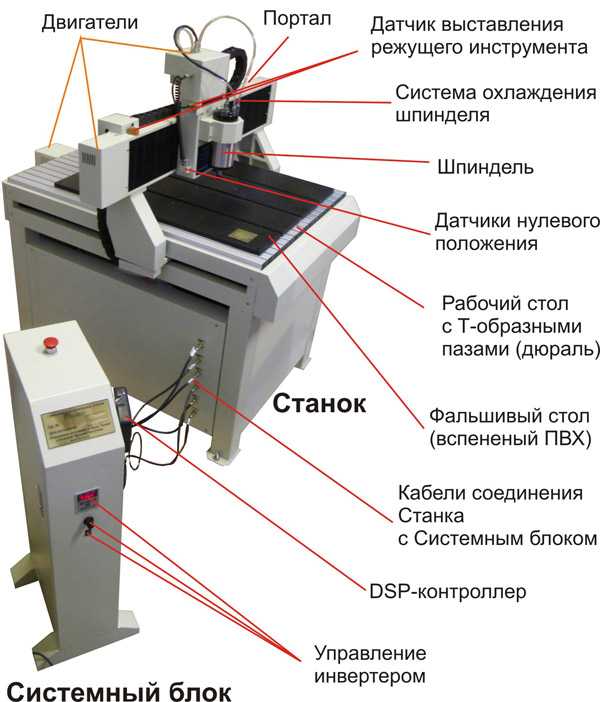

Основные элементы агрегата

Устройство оборудования

Рассматриваемое оборудование состоит из двух основных частей:

• Электронной – включает в себя контроллер ЧПУ и дополнительные электронные элементы, необходимые для подсоединения в сеть. Для обеспечения эффективного управления оборудованием станок может укомплектовываться контроллером DSP или подключаться прямо к ПК.

Электронные компоненты работают под управлением индивидуального ПО.

• Механической – состоит из следующих элементов:
  • рабочий стол, оборудованный зажимными приспособлениями;
  • станина;
  • подвижный портал со шпинделем (суппорт).

Шпиндель содержит цанговый патрон, к которому в свою очередь крепится рабочий инструмент. Фрезы для станков с ЧПУ по дереву могут иметь разные размеры режущей кромки и подбираются в зависимости от поставленных задач. В некоторых моделях смена инструмента происходит автоматически.

Принцип устройства оборудования основан на том, что электромотор шпинделя передает крутящий момент на фрезу. При соприкосновении с древесиной, ножи фрезы срезают верхний ее слой.

Важной особенностью таких машин является трехкоординатное перемещение суппорта шпинделя. Причем в промышленных моделях обработка может осуществляться одновременно с пяти сторон.

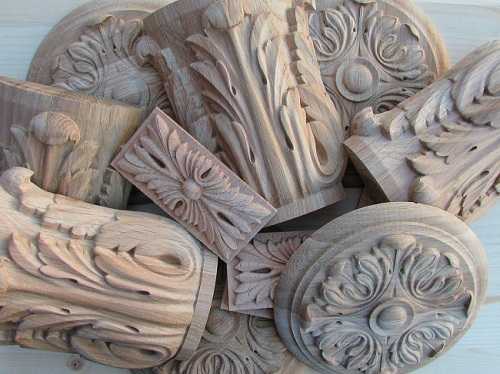

Выполненная станком с ЧПУ деталь

Основные преимущества

Среди достоинств рассматриваемого оборудования можно выделить следующие моменты:

• Широкий набор функциональных возможностей – могу выполнять такие операции, которые недоступны для другого оборудования, в частности, 3D фрезерование.
• Обеспечивают высокоточную и скоростную обработку, что связано с автоматизацией процессов.
• Хороший запас надежности и износоустойчивости.
• Удобство эксплуатации.
• Экономят трудозатраты и при этом значительно повышают общую производительность труда.
• Позволяют изготавливать детали со сложной пространственной формой.
• Обеспечивают высокую степень повторяемости, что важно при изготовлении одинаковых деталей.

По этим причинам данное оборудование получило широкое распространение, причем, как на крупных производствах, так и небольших столярных мастерских. Единственным их недостатком является высокая цена, особенно это касается крупных промышленных агрегатов и обрабатывающих комплексов.

Бытовой (настольный) фрезерный станок с ЧПУ

Классификация по технологическим возможностям

По своим технологически возможностям рассматриваемое оборудование делится на следующие основные классы:

• Бытовые;
• Промышленные;
• Обрабатывающие центры.

Ниже подробней ознакомимся с каждым из них.

Бытовое оборудование

Бытовые агрегаты отличаются от промышленных в первую очередь компактностью, поэтому их еще называют настольными. Кроме того, они оснащаются двигателями небольшой мощности и обладают небольшой скоростью обработки.

Настольные фрезерные станки по дереву с ЧПУ предназначены для обработки небольших деталей. При этом они могут выполнять такие операции, как:

• Выполнение пазов;
• Разрезка заготовки;
• Сверление и расчет расстояний между отверстиями;
• Профилирование и пр.

Некоторые, наиболее дорогие модели обладают функцией объемного фрезерования. К примеру, фрезерный станок 3Д по дереву с ЧПУ может использоваться для изготовления мебели.

Обработка детали на небольшом напольном станке

Данная функция позволяет наносить любые узоры и изображения на обкатываемую поверхность. Для этого нужно лишь задать в программе трехмерную модель, которую необходимо выполнить из дерева.

Надо сказать, что зачастую настольный фрезерный станок с ЧПУ по дереву своими руками используют начинающие мастера для получения практического опыта, а также для выполнения разовых заказов. Дело в том, что работа на таком оборудовании не требует особых знаний.

Обратите внимание! В процессе работы со станками должна строго соблюдаться инструкция по эксплуатации и привала техники безопасности, так как любое электрическое оборудование является источником повышенной опасности.

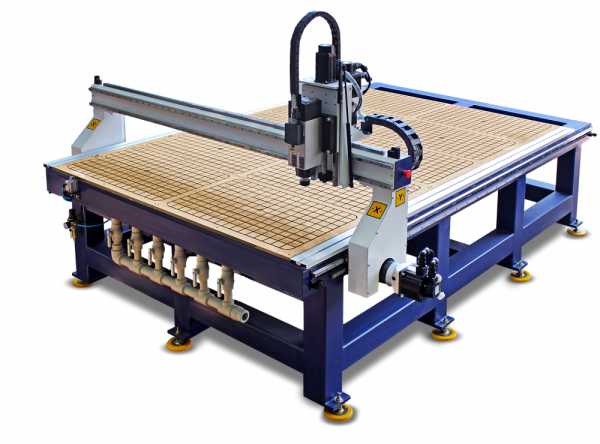

Промышленный фрезерный станок с программным числовым управлением

Промышленные

Оборудование промышленного класса применяется для продолжительной работы, которая осуществляется в автоматическом режиме. Такие станки оснащаются мощными электродвигателями, направляющими и шпинделями. Кроме того, промышленные агрегаты обладают большим рабочим полем.

Как правило, их используют в следующих случаях:

• При обработке крупногабаритных материалов;
• Для высокоскоростного осуществления операций;
• При резке листов и пр.

Данное оборудование также отличается высокой точностью обработки. Кроме того, оно позволяет производить продукцию полностью в автоматическом режиме, что касается не только смены используемого инструмента, но и обрабатываемых заготовок.

Обратите внимание! При работе с любым деревообрабатывающим оборудованием, будь то копировальный станок по дереву или дисковая пила, желательно надевать респиратор, так как в процессе обработки древесины образуется мелкая пыль, которая вредна для здоровья.

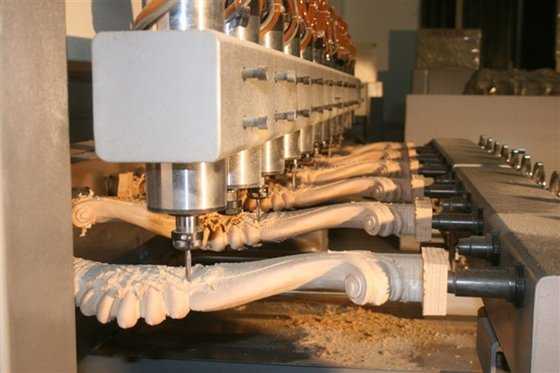

Обрабатывающий центр  ЧПУ

Обрабатывающие центры

Представляют собой наиболее сложное оборудование, позволяющее осуществлять максимально точную обработку деталей объемных форм. Суппорт этих устройств может перемещаться в любых системах координат, а также вращаться вокруг своей оси. Кроме того, вокруг своей оси зачастую может вращаться и обрабатываемая заготовка.

Обрабатывающие центры могут работать с геометрически сложными поверхностями. Другой их особенностью является возможность обработки не только дерева, но и всевозможных полимеров, и даже искусственного камня.

Конечно, стоит такое оборудование в разы дороже, чем вышеописанные станки и тем более настольные аппараты. Поэтому они применяются, как правило, на крупных производствах.

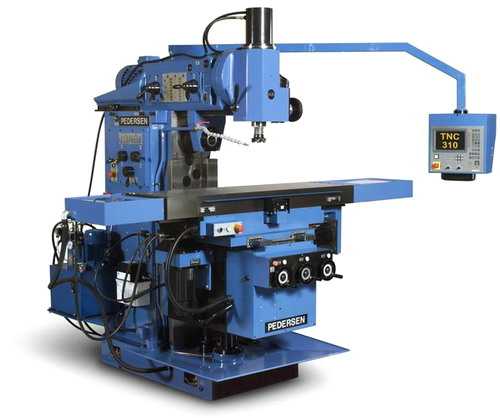

На фото — горизонтально-вертикально-фрезерный станок с ЧПУ (с двойным шпинделем)

Классификация по расположению суппорта

Фрезерные станки с программным числовым управлением различаются не только по предназначению, но и расположению суппорта. Они существуют двух типов:

• Вертикальными;
• Горизонтальными.

На производстве вертикально-фрезерное оборудование более предпочтительное, так как позволяет с более высокой точностью выполнять обработку заготовок.  Следует отметить, что вертикально-фрезерные агрегаты могут осуществлять обработку наклонных плоскостей вне зависимости от размеров заготовки.

Однако, существуют некоторые операции, с которыми эти станки не могут справиться. В таком случае работу выполняют на вертикально-фрезерном оборудовании. Вот, пожалуй, и вся основная информация о фрезерных станках с ЧПУ.

Фрезерные станки с ЧПУ значительно расширили возможности по обработке древесины в промышленных масштабах. Кроме того, данное оборудование является незаменимым на производстве для увеличения производительности труда за счет сокращения времени обработки заготовок и изделий.

На видео в этой статье можно ознакомиться с некоторой дополнительной информацией по обозначенной выше теме.

rubankom.com

Фрезерный станок с ЧПУ по дереву своими руками: чертежи

Содержание статьи:

Для изготовления объемного рисунка на деревянной поверхности применяются заводские фрезерные станки с ЧПУ по дереву. Сделать аналогичную мини-модель своими руками в домашних условиях сложно, но возможно при детальном изучении конструкции. Для этого необходимо разобраться со спецификой, правильно подобрать комплектующие и выполнить их настройку.

Принцип работы фрезерного станка

Оборудование для фрезерной обработки с ЧПУ

Современное деревообрабатывающее оборудование с блоком числового программного управления предназначено для формирования сложного рисунка по дереву. В конструкции должна присутствовать механическая электронная часть. В комплексе они позволят максимально автоматизировать процесс работы.

Для изготовления настольного мини-фрезерного станка по дереву своими руками следует ознакомиться с основными компонентами. Режущим элементом является фреза, которая устанавливается в шпиндель, расположенный на валу электродвигателя. Эта конструкция крепится на станину. Она может перемещаться по двум осям координат – x; y. Для фиксации заготовки необходимо сделать опорный столик.

Электронный блок управления соединяется с пошаговыми двигателями. Они обеспечивают смещение каретки относительно детали. По такой технологии можно сделать 3D рисунки на деревянной поверхности.

Последовательность работы мини-оборудования с ЧПУ, который можно изготовить своими руками.

1. Написание программы, согласно которой будет выполнена последовательность перемещений режущей части. Для этого лучше всего использовать специальные программные комплексы, предназначенные для адаптации в самодельных моделях.
2. Установка заготовки на стол.
3. Вывод программы в ЧПУ.
4. Включение оборудования, контроль за выполнением автоматических действий.

Для достижения максимальной автоматизации работы в 3D режиме потребуется правильно составить схему и выбрать соответствующие комплектующие. Специалисты рекомендуют изучить заводские модели, прежде чем сделать мини-фрезерный станок своими руками.

Для создания сложных рисунков и узоров на деревянной поверхности понадобится несколько видов фрез. Некоторые из них можно сделать самостоятельно, но для тонкой работы следует приобрести заводские.

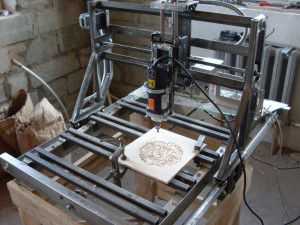

Схема самодельного фрезерного станка с числовым управлением

Схема фрезерного станка с ЧПУ

Самым сложным этапом является выбор оптимальной схемы изготовления. Она зависит от габаритов заготовки и степени ее обработки. Для домашнего использования желательно изготовить настольный мини-фрезерный станок с ЧПУ, сделанный своими руками, который будет иметь оптимальное число функций.

Конструкция трансмиссии

Оптимальным вариантом является изготовление двух кареток, которые будут двигаться по осям координат x; y. В качестве основания лучше всего использовать стальные шлифованные прутки. На них будут монтироваться каретки. Для создания трансмиссии необходимы шаговые электродвигатели и винты с подшипниками качения.

Для максимальной автоматизации процесса в конструкции мини-фрезерного станка с ЧПУ по дереву, сделанного своими руками, необходимо детально продумать электронную часть. Условно она состоит из следующих компонентов:

• блок питания. Необходим для подачи электроэнергии на шаговые электродвигатели и микросхему контроллера. Зачастую используют модель 12в 3А;
• контроллер. Он предназначен для подачи команд на электродвигатели. Для работы мини-фрезерного станка ЧПУ, изготовленного своими руками, достаточно простой схемы для контроля функционирования трех двигателей;
• драйвер. Также является элементом регулирования работы подвижной части конструкции.

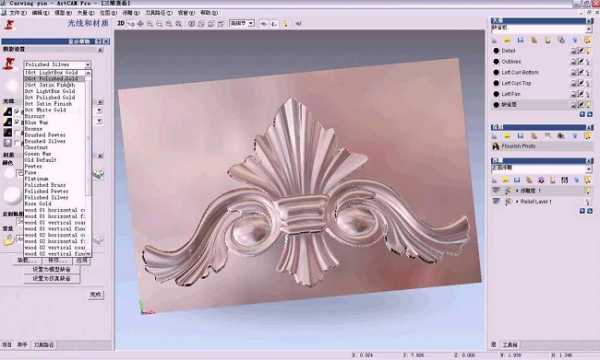

Для управления рекомендуется использовать стандартные программные комплексы. Одним из них является KCam. Он имеет достаточно гибкую структуру для адаптации практически к любому контроллеру.

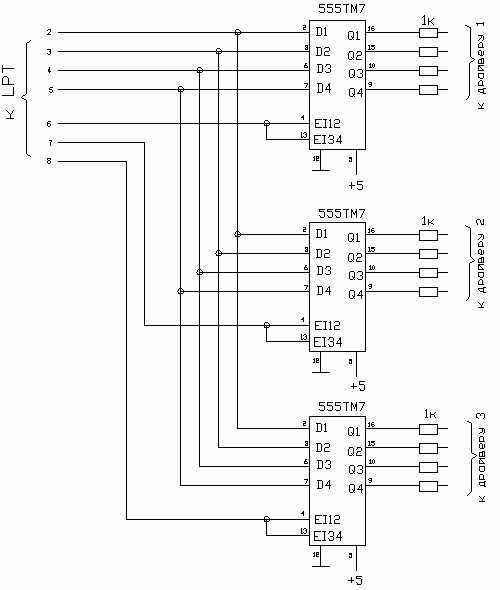

Схема контроллера на микросхемах 555TM7

Преимуществом этого комплекса является возможность импортирования исполняемых файлов самых распространенных форматов.  С помощью специального приложения можно составить трехмерный чертеж детали для предварительного анализа. Шаговые двигатели будут работать с определенной частотой хода. Но для этого следует внести технические параметры в программу управления.

Во время составления программы рекомендуется сделать несколько отдельных блоков. Каждый из них будет предназначен для фрезерования, рисования, сверления или гравировки. Это позволит избежать холостых перемещений фрезы.

Выбор комплектующих для фрезерного станка с ЧПУ

Оборудование для фрезерной обработки из алюминиевой рамы

Следующим этапом является выбор компонентов для сборки самодельного оборудования. Оптимальным вариантом является использование подручных средств. В качестве основы для настольных моделей 3D станка можно использовать дерево, алюминий или оргстекло.

Для правильной работы всего комплекса необходимо разработать конструкцию суппортов. Во время их движения не должно возникать колебаний, это может привести к неточному фрезерованию. Поэтому перед сборкой все компоненты проверяются на совместимость друг с другом.

Рекомендации по выбору комплектующих для мини-фрезерного станка с ЧПУ, которые можно сделать своими руками:

• направляющие. Используются стальные шлифованные прутки диаметром 12 мм. Длина для оси x составляет 200 мм, для y — 90 мм;
• суппорт. Оптимальным вариантом является текстолит. Обычный размер площадки — 25*100*45 мм;
• шаговые двигатели. Специалисты рекомендуют использовать модели от принтера 24в, 5А. В отличие от приводов дисковода они имеют большую мощность;
• блок фиксации фрезы. Его также можно сделать из текстолита. Конфигурация напрямую зависит от имеющегося инструмента.

Блок питания лучше всего собрать заводской. При самостоятельном изготовлении возможны ошибки, которые впоследствии отразятся на работе всего оборудования.

Для пайки платы контроллера рекомендуется использовать резисторы и конденсаторы в SMD корпусах. Это позволит уменьшить габариты, оптимизировать внутреннее пространство в конструкции.

Порядок изготовления фрезерного станка с ЧПУ

Фрезерный станок из оргстекла

После выбора всех компонентов можно сделать настольный мини фрезерный станок с ЧПУ по дереву самостоятельно своими руками. Предварительно еще раз проверяются все элементы, выполняется контроль их размеров и качества.

Для фиксации элементов оборудования необходимо использовать специальные крепежные детали. Их конфигурация и форма зависят от выбранной схемы.

Порядок действий по сборке настольного мини оборудования с ЧПУ по дереву с функцией 3D обработки.

1. Монтаж направляющих суппорта, их фиксация на боковых частях конструкции. Эти блоки еще не устанавливаются на основание.
2. Притирка суппортов. Их необходимо двигать по направляющим до тех пор, пока не получится плавный ход.
3. Затяжка болтов для фиксации суппортов.
4. Крепление компонентов на основание оборудования.
5. Монтаж ходовых винтов вместе с муфтами.
6. Установка ходовых двигателей. Они крепятся к винтам муфт.

Электронная часть располагается в отдельном блоке. Это способствует уменьшению вероятности сбоя в работе во время функционирования фрезера. Также важным моментом является выбор рабочей поверхности для установки оборудования. Она должна быть ровная, так как в конструкции не предусмотрены болты регулировки уровня.

После этого можно приступать к пробным испытаниям. Сначала рекомендуется задать несложную программу фрезерования по дереву. Во время работы необходимо сверять каждый проход фрезы — глубину и ширину обработки, в особенности это касается 3D режима.

В видеоматериале показан пример как собрать большой фрезерный станок с ЧПУ, изготовленный своими руками:

Примеры чертежей и самодельных конструкций

stanokgid.ru

Резьба по дереву ЧПУ

Резьба по дереву на ЧПУ как бизнес. Деревообрабатывающие станки ЧПУ резьбы по дереву.

Ручной труд мастеров ценился во все времена, работа мастера занимает много времени и стоит не дёшево, стремление человека обустроить свой интерьер мебелью с художественными элементами порождает спрос, и по сей день. Ведь кому не хочется поставить у себя в доме резную деревянную лестницу, мебель с резными элементами, стол, стулья и т д. Такие вещи стоят не дёшево и не каждый может их себе позволить, но с появлением в производстве фрезерно – гравировальных станков с ЧПУ всё кардинально меняется. Теперь чтобы изготовить любой резной элемент декора можно воспользоваться данным станком, скорость изготовления детали возрастает в несколько раз, а себестоимость производства намного ниже ручного труда.

Фрезерно-гравировальные станки с ЧПУ.

Итак, что же из себя представляет фрезерно – гравировальный станок с ЧПУ, прежде всего, ЧПУ — (числовое программное управление), то есть, — это система управления, которая и управляет приводом станка. Простыми словами компьютер управляет станком, оператор задаёт вводные параметры с помощью определённой программы управляющей всем процессом работы станка. В зависимости от типа, станки бывают для обработки — дерева, пластика, металла, камня.

Фрезерный станок для резьбы по дереву ЧПУ FR-1325

Резьба по дереву.

Обработка заготовки фрезой.

Резьба по дереву на ЧПУ как бизнес.

Фрезерные работы по дереву широко используются для изготовления декоративных изделий из древесины:

• Деревянные предметы мебели.
• Мебельные фасады.
• Фигурные элементы лестниц, беседок.
• Прорезные элементы.
• Художественная резьба.
• Багеты.
• Балясины.
• Накладки.
• Кронштейны.
• Рамы для картин.
• Иконы из дерева.
• Статуи.
• Резные зеркала.
• Резные настенные часы.
• Различные предметы интерьера.

Деревообрабатывающие станки ЧПУ резьбы дереву.

Изготовление детали начинается с проектирования дизайнером на основе рисунка или эскиза на бумаге — модели в CAD. На основе модели на станке вырезается готовая деталь.

Стоимость резьбы по дереву определяется степенью сложности самого изделия, чем мельче детали узоров изделия, тем выше его стоимость.

Резьба по дереву на ЧПУ как бизнес.

Популярные бизнес идеи

Поделитесь этой идеей бизнеса в соц. сетях

idei-biz.com
