Содержание

вес и длина, соотношение и расчеты в строительных работах. Арматура размеры


Таблица арматуры. Санкт-Петербург

Отправить заявку

Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.

Характеристики арматуры

Мы стремимся сделать все возможно для упрощения выбора изделий, предлагая вниманию клиентов таблицы, отражающие основные свойства арматуры.

Прежде всего, стоит обратить внимание на значения, влияющие на качество сцепления изделий с бетоном, представленные ниже:



Номинальный диаметр, ммПлощадь поперечного сечения, см2Масса1 м
теоретическая, кгдопускаемое отклонение, проц.
60,2830,222+10
70,3850,302-9
80,5030,395
100,7850,617
+5,5
121,1310,888-7
141,541,21+4
162,011,58-6
182,642+3,5
203,142,47-5,5
223,802,98+3
254,913,85-5
286,164,83+3
328,046,31-5
3610,187,99
4012,589,87
45 15,9012,48
5019,6315,41+2
5523,7618,65-4
6028,2722,19
7038,4830,21
8050,2739,46

Арматурная проволока

Номинальный диаметр, ммРасчетная площадь поперечного сечения,мм2Теоретическая масса I м, кг, классовНоминальный диаметр, ммРасчетная площадь поперечного сечения, мм2Теоретическая масса I м, кг, классов В — II, Bp-II
В-I, B-II, Bp-IIBp-I
37,060,0560,052628,30,222
412,560,0990,092738,50,302
519,630,1540,144850,30,395

Арматурные канаты

КлассДиаметр, ммРасчетная площадь поперечного сечения, см2
Расчетная масса1 м, кг при шаге свивки
условныйНоминальный, Д
10Д16Д
К-74,54,650,1270,1020,100
66,200,2270,1810,173
7,57,750,3540,2830,279
99,300,5100,4070,402
1212,400,9060,724
0,714
1512,501,4161,1321,116



КлассНоминальный диаметр, ммРасчетная площадь поперечного сечения, см2Теоретическая масса1 м, кг
К-19141,2871,020
К-2*7181,0191,801
К-2*7251,8121,428
К3*7100,3810,299
К3*7130,6780,583
КЗ*7
16,51,0620,825
К3*7201,5271,209
КЗ* 1916,51,0310,795
КЗ* 19221,8091,419

Необходимо иметь представление о документах, определяющих характеристики арматуры:

Вид арматуры и документы, регламентирующие качествоКлассДиаметры арматуры, в мм

3

4

4,5

5

6

7

7,5

8

9

10

12

14

15

16

18

20

22

25

28

32

36

40

Стержневая горячекатаная гладкая, ГОСТ 5781-75A-I

+

+

+

+

+

+

+

+

Стержневая горячекатаная периодического профиля,ГОСТ 5781-75A-II

+

+

+

+

+

+

+

+

+

+

A-III, Ат-Ш

+

+

+

+

+

+

+

+

+

+

+

+

+

+

A-IIIb

ГОСТ 5.1459-72 *A-IV, ?т-IVc

+

+

+

+

+

0

0

0

0

0

Стержневая термически упрочненная периодического профиля ГОСТ 10884-81A-IV

rinnipool.ru

Определение диаметра арматуры Главная

Определение диаметра арматуры

Строго говоря идея определения диаметра арматуры своими руками обычно базируется на несколько неправильных приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного «как-то не так». И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же проводить замеры? Как правильно замерить диаметр арматуры, в каком месте неровного прута это лучше сделать? Тут же столько всяких канавок и гребешков. Такого чёткого, определённого, одного места где можно правильно определить диаметр арматуры на арматурном пруте нет. И быть не должно. Сейчас поясню этот «феномен» подробнее.

Определение диаметра арматуры

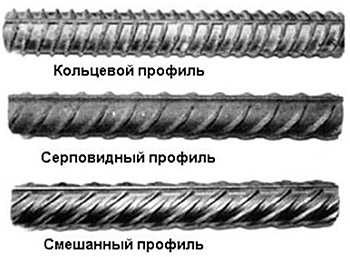

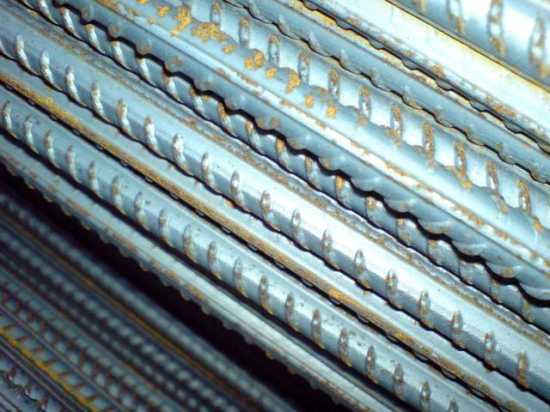

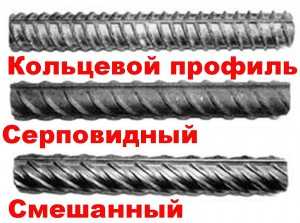

Вы видите, что разная арматура имеет разный рельеф, который называется периодическим профилем. Именно он вызывает главные сложности когда вы примеряетесь, как правильно определить диаметр арматуры своими руками.

А вот непосредственно физическими методами правильно определить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. Но арматура - это НЕ ГЛАДКИЙ прут, а изделие имеющее свою специфическую форму и рельеф. Делая замеры диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Более того диаметр — это величина характеризующая круглый прут. Да, есть и гладкая арматура, но сечение арматуры — не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем замерить диаметр арматуры ещё и потому, что арматура - это НЕ КРУГЛЫЙ ПРУТ. А какой же это прут, если не круглый? Сечение арматуры более всего напоминает эллипс. На практике диаметр арматуры не замеряют точно, инструментальными методами, а берут его из сопроводительных документов, в которых

указывается НОМИНАЛЬНЫЙ или УСЛОВНЫЙ ДИАМЕТР АРМАТУРЫ.

Определение диаметра арматуры визуально, «на глаз» вполне возможно, но способ этот применим только для «практиков», постоянно работающих с арматурой. Именно так определяют диаметр арматуры сварщики и бетонщики. Вы же никогда не видели сварщика на строительной площадке, бегающего с штангенциркулем? Вот и я не видел. А, между прочим, рабочие очень точно умеют определять диаметр арматуры с которой часто работают и ПОЧТИ НИКОГДА не ошибаются.

Есть два способа как правильно определить диаметр арматуры своими руками, если у вас нет возможности заглянуть в документацию прилагаемую к партии арматуры. Оба эти способа как замерить диаметр арматуры — инструментальные. Можно пытаться выполнить определение диаметра арматуры диаметр арматуры рулеткой или штангенциркулем.

Определение диаметра арматуры

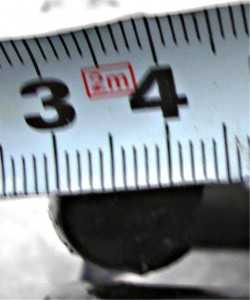

Определение диаметра арматуры рулеткой — плохая идея. Рулетка не приспособлена для измерения диаметров с небольшим радиусом для предметов имеющих в сечении не круг, а эллипс, как у арматуры. Хотя проводя замерения рулеткой на торце арматурного прута вы получите приблизительные, прикидочные значение, которых для профессионала, привыкшего работать с арматурой вполне достаточно. Но вы ведь явно не профессионал, опыта у вас нет? Значит о рулетке забываем сразу.

Определение диаметра арматуры

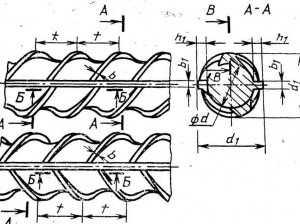

Взяв в руки штангенциркуль вы без проблем найдёте два замера — это МИНИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА АРМАТУРЫ и МАКСИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА арматуры имеющейся у вас. Далее, вы заглядываете в самый конец этой статьи в таблицу диаметров арматуры, там для каждого номинального диаметра арматуры указаны и значения из ГОСТа, которые соответствуют физическим измерениям ручным измерительным инструментом. Поясню на примере:из таблицы, для арматуры номинальным диаметром 16 мм, видно, что этому условному диаметру, соответствуют два варианта физического замера. Минимальный диаметр при измерении между рёбрами арматурного прута составляет — 15 мм, а максимальный диаметр при измерении на ребре арматурного прута составляет — 18 мм. Во какая каша!!!

Какие вообще бывают диаметры у арматуры или арматурного прута? Эту полезную таблицу сортаментов арматуры, в которую сведены все гостовские значения диаметра арматуры мы поместили в конце статьи. А пока давайте попробуем замерить диаметр арматуры своими руками. Ок? Так будет понятнее, зачем нужно скачать таблицу диаметров арматуры.



Определение диаметра арматуры

Что такое номинальный диаметр арматуры, так поясняется в справочнике по металлопрокату: диаметр арматуры условно соответствует диаметру круглого стержня с таким же поперечным сечением. НЕ СТЕСНЯЙТЕСЬ ОТКРЫВАТЬ КАРТИНКУ - там будут видны пояснительные записи по вопросу — как правильно определить диаметр арматуры.

Определение диаметра арматуры

Можно сформулировать что такое номинальный диаметр арматуры и более человеческим языком, с известным допущением, мы можем считать, что диаметр арматуры равняется диаметру того круглого прута из которого изготовлена арматура. Хотя за такие «упрощения» меня могут и обругать большие специалисты, для бытового понимания — это хорошее сравнение.

Определение диаметра арматуры

На самом деле пользоваться таблицей расчёта веса арматуры очень просто и удобно, хоть она и выглядит несколько «пугающе», на первый взгляд. Есть довольно подробные таблицы веса погонного метра арматуры, учитывающие разные по ГОСТу виды арматуры (из три на самом деле). Покажу на примере. Итак, например, вы хотите купить 25 метров арматуры диаметром 16 мм. Возможно вам надо выполнить армирование фундамента для забора или решить какую-то другую строительную задачу. При продаже арматуры, обычно продавец выставляет цену арматуры в тоннах, именно в тоннаже он её покупает на заводе. Вам же он осуществляет продажу арматуры в метраже, в погонных метрах, которых вам нужно ровно 25 м. То есть цена арматуры за тонну, совершенно вам ничего не говорит. Чтобы как-то перевести имеющееся у вас количество погонных метров арматуры в «категории близкие к: цена тонны», вам нужно вычислить сколько же весят ваши 25 метров арматуры диаметром 16 мм. Находим в таблице расчёта веса арматуры строчку — вес погонного метра арматуры 16 мм, на против во втором столбике указано значение веса метра в килограммах — 1,580 кг. Теперь, зная вес одного метра, мы должны умножить его на количество метров — 1,580 х 25 = 39,5 кг. То есть, ваши 25 погонных метров, весят ровно 39,5 кг. Это ТЕОРЕТИЧЕСКИЙ ВЕС МЕТРА АРМАТУРЫ диаметр которой вы уже знаете!!!

На самом деле теоретический вес арматуры — это довольно точный ориентир. Взвешивание арматуры на весах покажет немного другой вес, отличный от теоретического — это нормально. Но если полученное после взвешивания значение веса сильно отличается, надо разбираться с весами или с вашими расчётами, проверяя и то и другое.

Диаметр арматуры может быть разным, но всегда соответствует одному из возможных вариантов указанных в ГОСТе. Приведём две таблицы диаметров арматуры указывающих, как диаметр арматуры связан с весом погонного метра.

Таблица 1 — определить диаметр арматуры по ГОСТ 5781 — 53.

Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
диаметр арматуры 10 мм9.311.30.780.62--
диаметр арматуры 12 мм1113.51.130.89--
диаметр арматуры 14 мм1315.51.541.21--
диаметр арматуры 16 мм15182.011.58--
диаметр арматуры 18 мм17202.542.00--
диаметр арматуры 20 мм19223.142.47--
диаметр арматуры 22 мм21243.802.98--
диаметр арматуры 25 мм24274.913.85--
диаметр арматуры 28 мм26.530.56.164.83--
диаметр арматуры 32 мм30.534.58.046.31--
диаметр арматуры 36 мм34.539.510.187.99--
диаметр арматуры 40 мм38.543.512.579.87--
диаметр арматуры 45 мм43.049.015.9012.48--
диаметр арматуры 50 мм48.054.019.6315.41--
диаметр арматуры 55 мм53.059.023.7618.65--
диаметр арматуры 60 мм58.064.028.2722.19--
диаметр арматуры 70 мм68.074.038.4830.21--
диаметр арматуры 80 мм77.583.550.2739.46--
диаметр арматуры 90 мм87.593.550.2749,94--

Таблица 2 — определить диаметр арматуры по ГОСТ 7314 — 55.



Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
диаметр арматуры 6 мм5.576.750.2830.222--
диаметр арматуры 7 мм6.757.750.3850.302--
диаметр арматуры 8 мм7.59.00.5030.395--
диаметр арматуры 9 мм8.510.00.6360.50--
диаметр арматуры 10 мм9.311.30.7850.62--
диаметр арматуры 12 мм11.013.51.130.89--
диаметр арматуры 14 мм13.015.51.541.21--
диаметр арматуры 16 мм15.018.02.011.58--
диаметр арматуры 18 мм17.020.02.542.00--
диаметр арматуры 20 мм19.022.03.142.47--
диаметр арматуры 22 мм21.024.03.802.98--
диаметр арматуры 25 мм24.027.04.913.85--
диаметр арматуры 28 мм26.530.56.164.83--
диаметр арматуры 32 мм30.534.58.046.31--
диаметр арматуры 36 мм34.539.510.187.99--
диаметр арматуры 40 мм38.543.512.579.87--

4ypakabra.ru

Сортамент арматуры таблица — Бетонные и железобетонные работы

Номинальный диаметр, ммПлощадь поперечного сечения, см2Масса1 м
теоретическая, кгдопускаемое отклонение, проц.
60,2830,222+10
70,3850,302?9
80,5030,395
100,7850,617+5,5
121,1310,888?7
141,541,21+4
162,011,58?6
182,642+3,5
203,142,47?5,5
223,802,98+3
254,913,85?5
286,164,83+3
328,046,31?5
3610,187,99
4012,589,87
4515,9012,48
5019,6315,41+2
5523,7618,65?4
6028,2722,19
7038,4830,21
8050,2739,46

Арматурная проволока

Номинальный диаметр, ммРасчетная площадь поперечного сечения,мм2Теоретическая масса I м, кг, классовНоминальный диаметр, ммРасчетная площадь поперечного сечения, мм2Теоретическая масса I м, кг, классов В ? II, Bp-II
В-I, B-II, Bp-IIBp-I
37,060,0560,052628,30,222
412,560,0990,092738,50,302
519,630,1540,144850,30,395

Арматурные канаты

КлассДиаметр, ммРасчетная площадь поперечного сечения, см2Расчетная масса1 м, кг при шаге свивки
условныйНоминальный, Д
10Д16Д
К-74,54,650,1270,1020,100
66,200,2270,1810,173
7,57,750,3540,2830,279
99,300,5100,4070,402
1212,400,9060,7240,714
1512,501,4161,1321,116



КлассНоминальный диаметр, ммРасчетная площадь поперечного сечения, см2Теоретическая масса1 м, кг
К-19141,2871,020
К-2*7181,0191,801
К-2*7251,8121,428
К3*7100,3810,299
К3*7130,6780,583
КЗ*716,51,0620,825
К3*7201,5271,209
КЗ* 1916,51,0310,795
КЗ* 19221,8091,419





Вид арматуры и документы, регламентирующие качествоКлассДиаметры арматуры, в мм

3

4

4,5

5

6

7

7,5

8

9

10

12

14

15

16

18

20

22

25

28

32

36

40

Стержневая горячекатаная гладкая, ГОСТ 5781-75A-I

+

+

+

+

+

+

+

+

Стержневая горячекатаная периодического профиля,ГОСТ 5781-75A-II

+

+

+

+

+

+

+

+

+

+

A-III, Ат-Ш

+

+

+

+

+

+

+

+

+

+

+

+

+

+

A-IIIb

ГОСТ 5.1459-72 *A-IV, ?т-IVc

+

+

+

+

+

0

0

0

0

0

Стержневая термически упрочненная периодического профиля ГОСТ 10884-81A-IV

A-V, ?т-V

+

+

+

+

+

+

0

0

0

A-V, ?т-VI

+

+

+

+

+

0

0

0

0

0

Обыкновенная арматурная проволока гладкая, ГОСТ 6727-80B-I

То же, периодического профиля ГОСТ 6727-80Bp-I

+

+

+

Высокопрочная арматурная проволока гладкая,ГОСТ 7348-81B-II

+

+

+

0

0

То же, периодического профиля ГОСТ 7348-81Bp-II

0

0

0

Арматурные канаты ГОСТ13840-68 *К-7

+

+

+

+

Арматурные канаты ГОСТ 13840-68*К-19

0

Условные обозначения: + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — — исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Сталь, применяемая для арматуры, не должна иметь на поверхности загрязнений и ржавчины.

arxipedia.ru

Сортамент арматуры вес от диаметра

Строительная арматура является популярной разновидностью металлопроката. Ее технические показатели и характеристики регламентируются ГОСТом и находят отражение в соответствующих нормативных таблицах сортамента.

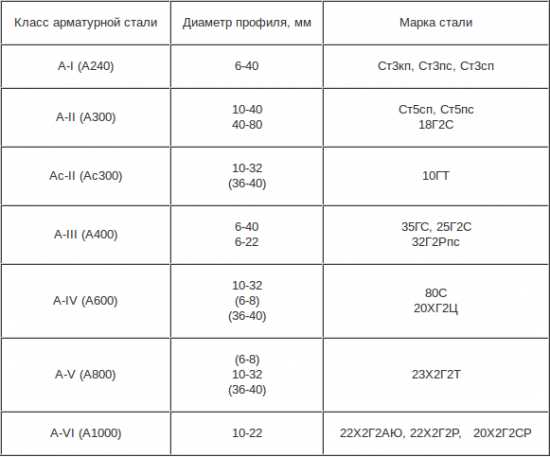

Классы стальной арматуры

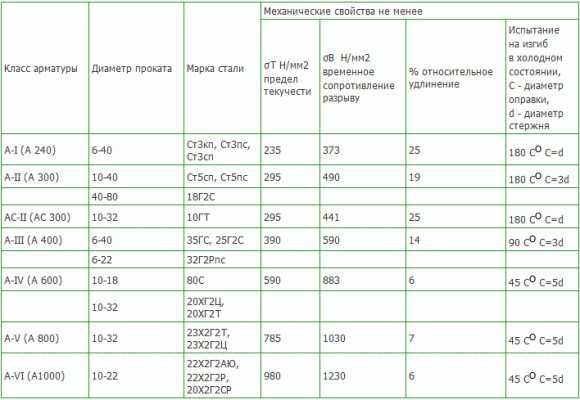

Изделия из сортового металлопроката разделяют по механическим свойствам и прочности. Для обозначения сортамента применяют литеру «А» с цифровым индексом, указывающим на принадлежность к определенному классу.

  • А1 (AI, А240) – монтажный прокат в виде гладкостенного прута с диаметром профиля 6-40 мм. Используется в производстве ЖБИ, монолитных и сварных несущих конструкций. Арматуру всех видов сечения выпускают в стержнях, упакованных в пачки. Изделия до 12 мм также производят в мотках.
  • А2 (АII, А300) – с рифленым профилем 10-80 мм. Относится к категории силовых элементов, несущих основную нагрузку конструкции. Применяется в строительстве малоэтажных домов, монолитных сооружений, ремонтных работах.
  • А3 (АIII, а400, А500) – прутья с периодическим профилем 6-40 мм. Это наиболее востребованный вид, используется в строительстве объектов жилого, промышленного и коммерческого назначения, производстве ЖБИ, устройстве автомобильных дорог и тротуаров. Все диаметры выпускают в стержнях, сечение до 10 мм дополнительно изготавливают в мотках.
  • А4 (АIV, А600) – рабочего типа, 10-32 мм. Применяются в строительстве напряженных элементов. Внешне похожи на А3, но с меньшей частотой ребер.
  • А5 (А800) – редкий представитель сортамента арматуры, обладает повышенной прочностью. Используется при сооружении крупногабаритных и сверхтяжелых объектов: метро, морские причалы, ГЭС.
  • А6 (А1000) – изготавливается из термоустойчивой стали. Обладает повышенной сопротивляемостью к различным деформациям. Подходит для многоэтажного строительства.

Существует дополнительная маркировка, содержащая информацию об особых свойствах стального сортамента.

  • С – возможность сваривания. Литера «С» добавляется в окончание основного шифра, например, а500с.
  • К – повышенная стойкость арматуры к коррозийному растрескиванию поверхности при различных напряжениях. Такие пруты покрывают специальным защитным составом, препятствующим окислению металла.
  • СК – свариваемые антикоррозийные прутья.
  • Т – добавляется в маркировку редких классов (А600, А1000) и свидетельствует о специальной обработке стальной основы.

В конце шифра указывают диаметр, окончательная маркировка выглядит таким образом: а400с Ø14.

Перед сооружением стального каркаса делают предварительный расчет нагрузки на него, исходя из полученных данных подбирают стержни определенного диаметра. Для этого удобно пользоваться таблицей сечений. Частным застройщикам проще делать расчеты металлопроката в метраже или количестве, а торговые компании зачастую указывают цены за тонну. Для правильного перевода длины в массу можно воспользоваться таблицей веса арматуры.

Чтобы не тратить много времени на поиск прокатной маркировки и сортировку стальных прутьев, их концы покрывают несмываемым красителем. Соответствие цвета каждому классу отражается в специальной таблице.

Поделись ссылкой - это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Арматура – стальное изделие для усиления бетонных сооружений. Ее используют при устройстве фундаментов и несущих конструкций: перемычек, плит перекрытия, колонн, балок и арок.

Основным стандартом, регулирующим производство сортамента арматуры, является ГОСТ 5781-81. Строительная арматура сортамента А500С и В500С регламентируется обновленным ГОСТом 52544-2006.

Классификация

Согласно ГОСТу, из горячекатаной стали выпускают следующий сортамент строительной арматуры:

  • гладкий, круглый в сечении пруток из металла;
  • рифленый стержень круглой формы.

Продукция представлена широким ассортиментом: изделиями из разных мар

vsjaarmatura.ru

Номинальный диаметр арматуры Главная

Номинальный диаметр арматуры фото

Строго говоря идея измерения диаметра арматуры своими руками обычно базируется на несколько неправильных приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного «как-то не так». И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же проводить замеры? Где тут диаметр арматуры? Тут же столько всяких канавок и гребешков. Такого чёткого, определённого, одного места где можно правильно замерить диаметр арматуры на арматурном пруте нет. И быть не должно. Сейчас поясню этот «феномен» подробнее.

Номинальный диаметр арматуры фото

Вы видите, что разная арматура имеет разный рельеф, который называется периодическим профилем. Именно он вызывает главные сложности когда вы примеряетесь, как правильно замерить диаметр арматуры своими руками.

Как правильно замерить диаметр арматуры фото

Зачем нужен вообще этот периодический профиль? Может быть для повышения жёсткости арматуры? Нет — не угадали. Благодаря рельефу арматурный прут получает более прочное сцепление с бетоном при выполнении армирования бетонных конструкций. Что, в свою очередь повышает прочность бетонных конструкций и улучшает из возможности по принятию различных нагрузок и деформаций, без разрушения бетона. Есть даже своё название у бетона с арматурой — это железобетон.

А вот непосредственно физическими методами правильно замерить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. Но арматура - это НЕ ГЛАДКИЙ прут, а изделие имеющее свою специфическую форму и рельеф. Делая замеры диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Более того диаметр — это величина характеризующая круглый прут. Да, есть и гладкая арматура, но сечение арматуры — не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем замерить диаметр арматуры ещё и потому, что арматура - это НЕ КРУГЛЫЙ ПРУТ. А какой же это прут, если не круглый? Сечение арматуры более всего напоминает эллипс. На практике диаметр арматуры не замеряют точно, инструментальными методами, а берут его из сопроводительных документов, в которых указывается НОМИНАЛЬНЫЙ или УСЛОВНЫЙ ДИАМЕТР АРМАТУРЫ.

Есть два способа как правильно замерить диаметр арматуры своими руками, если у вас нет возможности заглянуть в документацию прилагаемую к партии арматуры. Оба эти способа как замерить диаметр арматуры — инструментальные. Можно пытаться замерить диаметр арматуры рулеткой или штангенциркулем.

Номинальный диаметр арматуры

Замеры диаметра арматуры рулеткой — плохая идея. Рулетка не приспособлена для измерения диаметров с небольшим радиусом для предметов имеющих в сечении не круг, а эллипс, как у арматуры. Хотя проводя замерения рулеткой на торце арматурного прута вы получите приблизительные, прикидочные значение, которых для профессионала, привыкшего работать с арматурой вполне достаточно. Но вы ведь явно не профессионал, опыта у вас нет? Значит о рулетке забываем сразу.

Номинальный диаметр арматуры

Взяв в руки штангенциркуль вы без проблем найдёте два замера — это МИНИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА АРМАТУРЫ и МАКСИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА арматуры имеющейся у вас. Далее, вы заглядываете в самый конец этой статьи в таблицу диаметров арматуры, там для каждого номинального диаметра арматуры указаны и значения из ГОСТа, которые соответствуют физическим измерениям ручным измерительным инструментом. Поясню на примере:из таблицы, для арматуры номинальным диаметром 16 мм, видно, что этому условному диаметру, соответствуют два варианта физического замера. Минимальный диаметр при измерении между рёбрами арматурного прута составляет — 15 мм, а максимальный диаметр при измерении на ребре арматурного прута составляет — 18 мм. Во какая каша!!!

Какие вообще бывают диаметры у арматуры или арматурного прута? Эту полезную таблицу сортаментов арматуры, в которую сведены все гостовские значения номинального диаметра арматуры мы поместили в конце статьи. А пока давайте попробуем замерить диаметр арматуры своими руками. Ок? Так будет понятнее, зачем нужно скачать таблицу диаметров арматуры.



Номинальный диаметр арматуры

Что такое номинальный диаметр арматуры, так поясняется в справочнике по металлопрокату: диаметр арматуры условно соответствует диаметру круглого стержня с таким же поперечным сечением. НЕ СТЕСНЯЙТЕСЬ ОТКРЫВАТЬ КАРТИНКУ - там будут видны пояснительные записи по вопросу — номинальный диаметр арматуры.

Номинальный диаметр арматуры

Можно сформулировать что такое номинальный диаметр арматуры и более человеческим языком, с известным допущением, мы можем считать, что диаметр арматуры равняется диаметру того круглого прута из которого изготовлена арматура. Хотя за такие «упрощения» меня могут и обругать большие специалисты, для бытового понимания — это хорошее сравнение.

Номинальный диаметр арматуры

На самом деле пользоваться таблицей расчёта веса арматуры очень просто и удобно, хоть она и выглядит несколько «пугающе», на первый взгляд. Есть довольно подробные таблицы веса погонного мета арматуры, учитывающие разные по ГОСТу виды арматуры (из три на самом деле). Покажу на примере. Итак, например, вы хотите купить 25 метров арматуры диаметром 16 мм. Возможно вам надо выполнить армирование фундамента для забора или решить какую-то другую строительную задачу. При продаже арматуры, обычно продавец выставляет цену арматуры в тоннах, именно в тоннаже он её покупает на заводе. Вам же он осуществляет продажу арматуры в метраже, в погонных метрах, которых вам нужно ровно 25 м. То есть цена арматуры за тонну, совершенно вам ничего не говорит. Чтобы как-то перевести имеющееся у вас количество погонных метров арматуры в «категории близкие к: цена тонны», вам нужно вычислить сколько же весят ваши 25 метров арматуры с номинальным диаметром 16 мм. Находим в таблице расчёта веса арматуры строчку — вес погонного метра арматуры 16 мм, на против во втором столбике указано значение веса метра в килограммах — 1,580 кг. Теперь, зная вес одного метра, мы должны умножить его на количество метров — 1,580 х 25 = 39,5 кг. То есть, ваши 25 погонных метров, весят ровно 39,5 кг. Это ТЕОРЕТИЧЕСКИЙ ВЕС МЕТРА АРМАТУРЫ номинальный диаметр которой вы уже знаете!!!

На самом деле теоретический вес арматуры — это довольно точный ориентир. Взвешивание арматуры на весах покажет немного другой вес, отличный от теоретического — это нормально. Но если полученное после взвешивания значение веса сильно отличается, надо разбираться с весами или с вашими расчётами, проверяя и то и другое. Может вы вообще арматуру перепутали?

Диаметр арматуры может быть разным, но всегда соответствует одному из возможных вариантов номинального диаметра, указанных в ГОСТе. Приведём две таблицы номинальных диаметров арматуры указывающих, как диаметр арматуры связан с весом погонного метра.

Таблица 1 — номинальный диаметр арматуры по ГОСТ 5781 — 53.

Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
номинальный диаметр арматуры 10 мм9.311.30.780.62--
номинальный диаметр арматуры 12 мм1113.51.130.89--
номинальный диаметр арматуры 14 мм1315.51.541.21--
номинальный диаметр арматуры 16 мм15182.011.58--
номинальный диаметр арматуры 18 мм17202.542.00--
номинальный диаметр арматуры 20 мм19223.142.47--
номинальный диаметр арматуры 22 мм21243.802.98--
номинальный диаметр арматуры 25 мм24274.913.85--
номинальный диаметр арматуры 28 мм26.530.56.164.83--
номинальный диаметр арматуры 32 мм30.534.58.046.31--
номинальный диаметр арматуры 36 мм34.539.510.187.99--
номинальный диаметр арматуры 40 мм38.543.512.579.87--
номинальный диаметр арматуры 45 мм43.049.015.9012.48--
номинальный диаметр арматуры 50 мм48.054.019.6315.41--
номинальный диаметр арматуры 55 мм53.059.023.7618.65--
номинальный диаметр арматуры 60 мм58.064.028.2722.19--
номинальный диаметр арматуры 70 мм68.074.038.4830.21--
номинальный диаметр арматуры 80 мм77.583.550.2739.46--
номинальный диаметр арматуры 90 мм87.593.550.2739.46--

Таблица 2 — номинальный диаметр арматуры по ГОСТ 7314 — 55.



Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
диаметр арматуры 6 мм5.576.750.2830.222--
диаметр арматуры 7 мм6.757.750.3850.302--
диаметр арматуры 8 мм7.59.00.5030.395--
диаметр арматуры 9 мм8.510.00.6360.50--
диаметр арматуры 10 мм9.311.30.7850.62--
диаметр арматуры 12 мм11.013.51.130.89--
диаметр арматуры 14 мм13.015.51.541.21--
диаметр арматуры 16 мм15.018.02.011.58--
диаметр арматуры 18 мм17.020.02.542.00--
диаметр арматуры 20 мм19.022.03.142.47--
диаметр арматуры 22 мм21.024.03.802.98--
диаметр арматуры 25 мм24.027.04.913.85--
диаметр арматуры 28 мм26.530.56.164.83--
диаметр арматуры 32 мм30.534.58.046.31--
диаметр арматуры 36 мм34.539.510.187.99--
диаметр арматуры 40 мм38.543.512.579.87--

4ypakabra.ru

Масса арматуры таблица гост. Арматура гост. Armatura-Tonna.ru

Как по таблице рассчитать вес арматуры на 1 погонный метр?

Вес арматуры – очень важный параметр и для возведения железобетонных конструкций. и для строительства различных построек (к примеру — теплиц ). Масса металлических элементов должна учитываться при планировке строительства самого здания. От нее зависит расчет количества арматурных стержней в свободных и напряженных зонах, расстояние между прутьями и т.д.

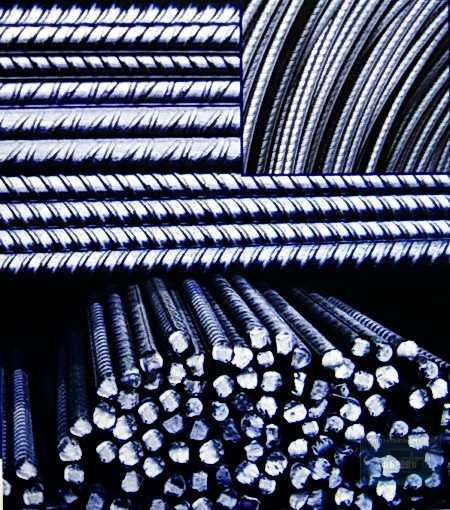

Каркас из металлической арматуры

Кроме этого, от веса погонного метра металлических стерней будет зависеть стоимость строительства. Дешевле приобрести металлические стержни на оптовых базах, где цена указывается за тонну. Расчет же в строительстве производится в погонных метрах. Поэтому важно уметь посчитать, сколько метров прута в одной тонне.

1 Таблица соответствия веса арматуры для разных диаметров

Стандартная масса арматуры того или иного диаметра регламентируется стандартами ГОСТ 5781-82. Таблица стандартных расчетов величин выглядит так:

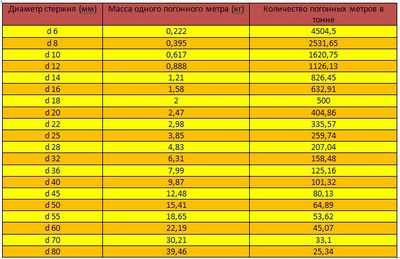

Таблица соответствия веса арматуры в зависимости от диаметра стержней

Данная таблица абсолютно проста в применении. В первой колонке выбираем диаметр стержня в мм, которая будет использоваться, во второй колонке сразу видим вес одного погонного метра стержня данного типа.

Третья колонка показывает нам количество погонных метров арматуры в одной тонне.
к меню ↑

1.1 Расчет веса арматуры

Рассчитать массу арматурных стержней, необходимых для строительства можно несколькими способами.

Первый и самый простой способ, позволяющий узнать, сколько весит метр арматуры – использование электронного калькулятора для аналогичных расчетов.

Для работы с ним необходимо знать лишь диаметр стержня, с которым мы будем работать. Все остальные параметры расчетов уже заложены в программе.

Два других способа, позволяющих узнать насколько тяжелый метр арматуры. несколько сложнее. Рассмотрим их в порядке возрастания сложности.

Поскольку в частном строительстве чаще всего используется арматура диаметром 12 и 14 мм, возьмем именно такие стержни за основу для проведения расчетов.
к меню ↑

1.2 Пример расчета веса арматуры (видео)

2 Расчет по нормативному весу

Чтобы просчитать массу нужного количества стержней этим способом, используем приведенную выше таблицу. Нас интересует параметр, сколько весит один погонный метр. В расчетах будем использовать прутья, диаметром 14 мм.

Читайте также: для чего и как правильно применяется флюсовая проволока для сварки ?

Рассчитаем количество арматуры, нужное для строительства (при условии, что таблица есть у нас под рукой).

Чтобы рассчитать вес нужного нам количества арматуры следует:

  1. Составить план строительства здания с учетом создания арматурной сетки .
  2. Определиться с диаметром стержней.
  3. Просчитать количество используемой арматуры в метрах.
  4. Умножить массу одного метра арматуры нужного диаметра на количество используемых прутьев.

Пример: Для строительства будет использоваться 2322 метра арматурных прутьев диаметром 14 мм. Вес погонного метра таких стержней 1,21 кг. Умножаем 2322*1,21 получаем 2809 килограмм 62 грамма (граммами можно пренебречь). Для строительства нам понадобится 2 тонны 809 килограмм металлических стержней.

Пример расчета веса арматуры в специальной программе

Таким же нехитрым способом можно рассчитать количество в тонне прутьев любого диаметра, исходя из данных приведенных в таблице.
к меню ↑

2.1 Расчет по удельной массе

Такой способ расчета требует определенных знаний, навыков и труда. Он основывается на формуле расчета массы, в которой используются такие величины, как объем фигуры и ее удельный вес. Прибегать к такому способу расчета погонного метра арматуры стоит лишь в том случае, если под рукой нет ни электронного калькулятора, ни таблицы с нормами ГОСТ.

Читайте также: с помощью чего можно гнуть арматуру — об устройстве специальных гибочных станков .

Данный способ мы опробуем на вычислениях, сколько весит арматура 12 диаметра. Прежде всего, вспоминаем из курса физики формулу веса.

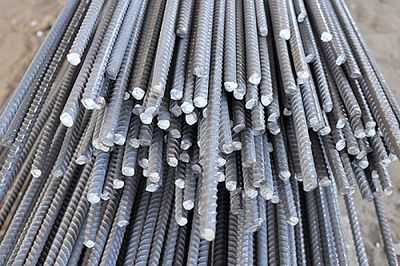

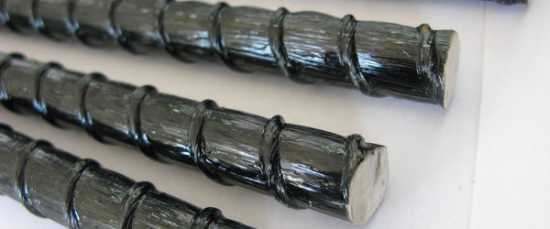

Прутья металлической арматуры

Вес равен объему фигуры, умноженному на ее плотность. Плотность, или удельный вес, стали равен 7850 кг/м 3 .

Что же касается объема, то его нам так же придется высчитать самостоятельно, исходя из того, что арматурный стержень является цилиндром. Возвращаемся к школьному курсу геометрии.

Объем цилиндра равен площади его сечения умноженной на высоту цилиндра. Сечением цилиндра является круг. Площадь круга вычисляется по формуле Пи (постоянная величина, равная 3,14) умножить на радиус в квадрате. Радиус равен половине диаметра.

Диаметр арматуры мы должны знать, исходя из плана и расчетов строительства, либо замерить самостоятельно.

Примечание: самостоятельный замер диаметра приведет к погрешностям в расчетах, так как арматура имеет не гладкую внешнюю поверхность.

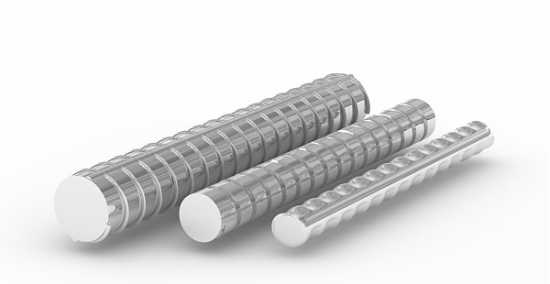

Фрагменты прутьев арматуры различного диаметра

В нашем случае, диаметр равен 12 мм или 0,012 м. Следовательно, радиус – 6 мм или 0,006 м.

  1. Считаем площадь круга: 3,14*0,006 2 =0.00011304 м 2 .
  2. Считаем объем одного метра арматуры: 0,00011304*1=0,00011304 м 3
  3. Высчитываем вес одного погонного метра: 0,00011304 м 3 *7850 кг/м 3 =0,887 кг.

Сверяясь с таблицей видим, что полученные данные совпадают с государственными.

Если рассчитать нужно массу не одного метра, а конкретного арматурного стержня, площадь круга нужно будет умножить на длину прута. В остальном алгоритм расчета не изменится.

Портал об арматуре » Арматура » Как по таблице рассчитать вес арматуры на 1 погонный метр?

Таблица арматуры

Условные обозначения : + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — #8212; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Важно знать фактический вес арматуры определенного диаметра:

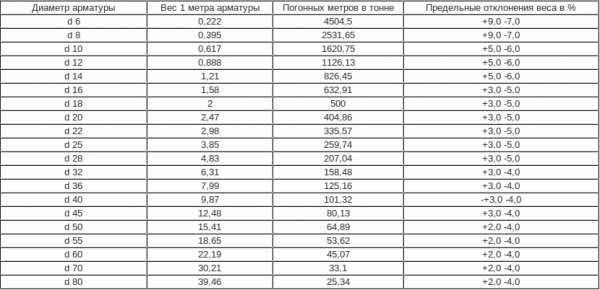

Таблица веса арматуры

Номер профиля
(номинальный диаметр)

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Область применения арматуры

Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.

Любая арматура на выгодных условиях

Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.

Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!

Отправить заявку

ПРОФЕССИОНАЛЫ С ОПЫТОМ РАБОТЫ 8 ЛЕТ НА РЫНКЕ МЕТАЛЛОПРОКАТА

ГИБКОСТЬ ПРИ СОГЛАСОВАНИИ ЦЕНЫ ЗАКАЗА И УСЛОВИЙ ОПЛАТЫ

ШИРОКИЙ АССОРТИМЕНТ В НАЛИЧИИ НА СКЛАДЕ

СОВРЕМЕННОЕ МЕТАЛЛО-ОБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ

ВОЗМОЖНОСТЬ ДОСТАВКИ ИЛИ ОТГРУЗКИ КАЖДЫЙ ДЕНЬ

Сортамент Линейка-S - это инструмент для расчёта веса и размера металлопроката

Арматура вес 1 метра

При возведении домов из монолитного бетона и фундаментов зданий, значительное внимание следует обратить на армирование конструкции. И главным показателем при выборе арматуры является её толщина и вес 1 метра. В связи с этим вес арматуры в конструкциях рассчитывают суммируют длинны всех стержней в соответствии с диаметром, на вес погонного метра арматуры. Вес метра арматуры выбирают из таблицы.

Основные данные по запросу - арматура вес 1 метра:

Номинальный диаметр d мм

поперечного сечения F мм

арматуры (вес 1 метра) кг

Арматура 4 вес 1 метра

Арматура 5 вес 1 метра

Арматура 6 вес 1 метра

Арматура 8 вес 1 метра

Арматура 10 вес 1 метра

Арматура 12 вес 1 метра

Арматура 14 вес 1 метра

Арматура 16 вес 1 метра

Арматура 18 вес 1 метра

Арматура 20 вес 1 метра

Арматура 22 вес 1 метра

Арматура 25 вес 1 метра

Арматура 28 вес 1 метра

Арматура 32 вес 1 метра

Арматура 36 вес 1 метра

Арматура 40 вес 1 метра

В таблице приведён вес 1 метра арматуры взятый из ГОСТ Р 52544-2006. Настоящий стандарт распространяется на свариваемый арматурный прокат периодического профиля классов А500С и В500С, предназначенный для армирования железобетонных конструкций.

Скачать бесплатно ГОСТ Р 52544-2006

Для определения веса одного метра арматуры различных диаметров вы можете воспользоваться нашей разработкой (Сортаментом Линейка – S )определения веса 1 метра не только арматуры но и уголка. швеллера. балки двутавровой, трубы стальной и т.д.

Назначение и арматуры

В железобетонных конструкциях арматура применяется преимущественно для восприятия растягивающих усилий и усиления сжатых зон бетонных конструкций. Необходимое количество арматуры определяют расчетом, где берётся во внимание вес 1 метра арматуры, элементов конструкций на нагрузки и воздействия.

Арматура, устанавливаемая исходя из веса 1 метра по расчету и носит название рабочей арматуры; монтируемая по технологическим и конструктивным соображениям, носит название монтажной арматуры. Монтажная арматура, которая не выполняет прямые функции, обеспечивает проектное положение рабочей арматуры в конструкции и более равномерно распределяет усилия между отдельными стержнями рабочей арматуры.

Так же с можно узнать характеристики арматуры и вес 1 метра в - ГОСТ 10884-94 - сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия

Настоящий ГОСТ распространяется на термомеханически упрочненную арматурную сталь гладкую и периодического профиля диаметрами 6-40 мм, предназначенную для армирования железобетонных конструкций. в ГОСТе расмотрены:

- размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом прокате их не контролируют.

-номинальные диаметры арматурной стали, площади поперечного сечения, линейная плотность (арматура вес 1 метра), предельные отклонения по размерам и массе, овальность и кривизна стержней должны соответствовать установленным ГОСТ

Представляем вашему вниманию путевой инструмент ударного действия, используемый для разгонки рельс при разрядке рельсовых плетей вне расчётного температурного интервала – это захватное приспособление, накидываемое на рельс и принимающее на себя ударные нагрузки (размером 400х400х80 и весом 100 кг.).

МАГНИТОГОРСК, 18 мая, ИА УралПолит.Ru. Сегодня в столице Грузии начинает свою работу 21-я Международная специализированная выставка Caucasus Build – , посвященная строительству. Участие в мероприятии принимает Магнитогорский металлургический комбинат, сообщает управление информации ММК.

В первом квартале г. группа компаний Северсталь Дистрибуция (дистрибуционная сеть дивизиона Северсталь Российская сталь ) увеличила объем продаж до 350 тысяч тонн, что на 18% больше относительно соответствующего периода прошлого года. Через дистрибуционную сеть в январе-марте этого года продано 14% стальной продукции дивизиона Северсталь Российская сталь .

Сеул. Европа и США обвиняя Китай в наводнении их рынков дешевой сталью забывают о своих союзниках из Японии и Южной Кореи, которые также активно сбрасывают цены, стремясь сохранить долю на рынке. Как пишет сегодня Reuters, недооценка второй и третьей стран-экспортеров стали в мире только подчеркивает давление, с которым сталкивается сталелитейная промышленность в разных странах мира.

По оценке аналитиков, опрошенных Reuters, Японские и Южнокорейские металлургические компании предлагают свою продукцию за рубежом на треть дешевле, чем на внутреннем рынке. Представители компаний отказываются публично обсуждать ценообразование, но признают, что продают сталь дешевле для того, чтобы конкурировать с китайскими производителями.

Зюзин попросил помощи миноритариев

Основной акционер Мечела Игорь Зюзин (контролирует 67,42% акций) заявил о возможном переносе начала реструктуризации большей части долгов компании с на 2020 год, также обратившись к миноритариям с просьбой поддержать ее условия.

По его словам, уже достигнутые соглашения с крупнейшими кредиторами предусматривают, что срок погашения кредитов будет сдвинут на год, а по большей части займов срок начала погашения может быть перенесен на 2020 год.

Источники: http://armaturniy.ru/arm/ves-armatury.html, http://block-metal.ru/product/tablica-armatury, http://2tavr.ru/armatura.html



Комментариев пока нет!

armatura-tonna.ru

Таблица весов арматуры

Армирование является неотъемлемой частью любого строительного процесса, когда речь заходит о высокопрочных бетонных конструкциях. Арматура применяется как при устройстве фундаментов, та и при устройстве тяжелых нагруженных перекрытий. Также нередко можно встретить не такие массивные конструкции в простенках и в определенных видах отделочных работ. К арматуре, точнее к стали, из которой она изготовлена, предъявлены особые требования, которые нормированы ГОСТом, и каждая арматурная сталь используется строго в зависимости от предусмотренной нормативами нагрузки и внешних условий.

Содержание:

  1. Параметры арматуры и ее вес
  2. Сколько метров в килограмме и килограмм в метре
  3. Применение арматурной стали
  4. Зависимость веса арматуры от различных факторов
  5. Марка арматурной стали

Параметры арматуры и ее вес

Каждое предприятие, которое занимается прокатом стали, соблюдает определенные технические условия, которым должна соответствовать арматура. В первую очередь, это касается веса. Таблица весов арматуры может быть использована для разных целей — как для подсчета транспортных расходов, так и для вычисления нагрузки, которую будет оказывать армированная конструкция. В таблице приведены основные параметры для наиболее распространенных видов арматурного прута.


Вес арматурной стали вычисляется умножением суммарной длины всех прутьев на вес одного погонного метра, для этого и существуют такие таблицы.

Сколько метров в килограмме и килограмм в метре

Естественно, что всегда, когда эта таблица будет нужна, под руками ее не будет. Поэтому для того, чтобы точно рассчитать, сколько килограмм в метре арматуры, нужно исходить из объема материала. Расчет веса арматуры по длине можно проводить только тогда, когда мы точно знаем ее диаметр.

Для точного вычисления пользуемся простой формулой — 1м*(3,14*D*D/4). Таким образом, вычислив объем арматуры, можно легко узнать ее вес. Для этого нужно знать удельный вес стали, который согласно справочникам равен 7 850 кг/м³. Расчет длины по весу производится аналогичным образом. Зная удельный вес стали и диаметр арматуры, можно легко оперировать как длиной, так и весом прута.

Применение арматурной стали

Арматура в принципе — это система соединенных между собой прутьев, которые при взаимодействии с бетонной смесью придают конечному изделию достаточную прочность и жесткость. Арматурные системы принимают на себя всю растягивающую, сгибающую и сжимающую нагрузки, которые должна выдерживать конструкция из железобетона.

В основном, арматурная сталь периодического профиля применяется при строительстве фундаментов, а также часто применяется при постройке зданий путем возведения стен способом заливки бетонной смесью несъемной стеновой опалубки. Для такого строительства применяются особые сорта бетона, но требования к арматурной стали одни и те же. Они утверждены по ГОСТ 5781-82, и соблюдаются всеми металлургическими предприятиями.

Зависимость веса арматуры от различных факторов

Как мы уже выяснили, вес арматуры знать необходимо при расчетах, которые проводятся для выяснения нагрузки, которую будет оказывать армированная конструкция на другие элементы, или на почву, в случае, если расчеты касаются устройства фундаментов. Также строительные инженеры вычисляют коэффициент армированности конструкции, исходя из веса арматуры и ее объема, поэтому такие параметры, как:

  1. Диаметр арматуры.
  2.  Вес погонного метра арматуры.
  3.  Объем арматуры.
  4. Отношение объема арматуры к объему бетона.
  5.  Марка арматурной стали.

Жизненно необходимо знать при инженерных расчетах.

Марка арматурной стали

Вес любой арматуры представлен в таблице, которую мы разместили на страничке, а вес погонного метра арматуры зависит от ее диаметра. ГОСТом четко определен типоразмер диаметров, которые мы представили в таблице. Также в этой таблице представлен класс стали, из которой изготовлена сама арматура.


Масса погонного метра арматуры зависит не только от диаметра, но и от формы поверхности арматурного прута или арматурной проволоки. Профиль может быть как гладкий, так и рифленый. Рифленый профиль арматуры необходим для того, чтобы улучшить сцепление стали с бетонной смесью, а также придать дополнительную прочность арматурному пруту или проволоке. В зависимости от технологии производства арматурной стали, она делится на три вида:

  • горячекатаную
  • холоднокатаную
  • холоднотянутую проволочную.

Примечательно, что масса погонного метра горячекатаной стали не зависит от основных механических характеристик, которым она обладает. Эти характеристики называют классами стали и обозначают литерой А и цифровым индексом.

Импортные марки стали близки по показателям, но имеют несколько другую маркировку и более высокую цену, поэтому используются крайне редко.

stroydetali.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
