Содержание

ручные работы со станком, виды и цена

Если вас интересует столярное дело, то вам необходимо разобраться в том, как работать ручным фрезерным станком, а также с материалами самого станка, и за какую цену вы готовы его купить. Фрез дает возможность создавать различные поделки, не прилагая к этому никаких усилий.

Но, перед тем как начать работать ручным фрезером, необходимо для начала познакомиться с особенностями использования и устройства инструмента, а также непосредственно с техникой работы. Научившись работать с фрезой по дереву, вы сможете украшать двери, мебель, и остальные деревянные предметы. А если есть желание, то можно даже запустить свой собственный бизнес, предварительно рассчитав все цены и затраты на дополнительные детали.

Что можно сделать с помощью ручного фрезерного станка по дереву

Фрезой по дереву можно делать работы разной сложности и различного характера. По большому счету, фрезер — это устройство, которое совершает множество вращений на высокой скорости

, делая отверстия нужного размера и формы. Кроме того, к комплекту можно докупить несколько полезных деталей, которые помогут вам выполнять и другие работы.

С помощью этого инструмента можно делать фрезеровку пазов, канавок и четвертей. Создавая с помощью фрезера отверстия, являющиеся, чаще всего, элементом декора или частью сборной конструкции, причем, цена самостоятельно изготовленной детали будет дешевле, чем заказанная.

Прежде чем начать работы с фрезерным станком по дереву, необходимо рассмотреть все особенности каждого из существующих видов работ. И начнем мы с профилирования.

Фрезером по дереву можно профилировать карнизы, наличники, штапики, плинтуса и другие изделия. Не всегда и не во всех фрезерных наборах пристствуют нужные инструменты, впрочем, вы всегда можете купить подходящую фрезу отдельно или выбрать даже целый набор, цена одного инструмента в этом случае будет ниже. Эти работы производятся специальной кромкой, как правило, такая обработка применяется во время производства мебели, а также это великолепный способ украсить изделия из дерева.

Фрезером по дереву можно декорировать края различных сложных изделий, сделав поистине уникальные вещи, цена которых в продаже очень высока. У любого домашнего мастера должно быть своё представление о том, как будет выглядеть уже готовое изделие, потому на выходе часто получается настоящий шедевр. Начинающим за эту работу лучше взяться уже тогда, когда они наберутся уже хотя бы небольшого опыта. Профессионалы рекомендуют делать данную работу только с помощью шаблона, который всегда можно купить отдельно или выбрать среди тех, которые прилагаются в набору инструментов.

Фрезер по дереву дает возможность решать множество обычных бытовых задач, например, выполнить углубление в двери для установки замка. В промышленных условиях чаще всего используется специальные фрезерные станки по дереву, а для дома можно выбрать и простой ручной инструмент, при этом цена его будет гораздо дешевле.

Во время работы с фрезером вам будут необходимы разные приспособления и инструменты. Их список будет изменяться с учетом того, какую именно работу вы будете выполнять. А от того, какого качества будут сами инструменты, во многом зависит цена.

Как правило, применяются следующие:

  • ДСП;
  • Электра лобзик;
  • Шурупы, железные пластины;
  • Электрическая дрель со сверлами;
  • Напильник;
  • Респиратор и спецодежда;
  • Шаблоны.

Как выбрать фрезу для станка

Во время обработки изделий по дереву применяются специальные фрезы. Подбирать их нужно с учетом вида предстоящей работы и цены. Не забывайте также про вид обрабатываемого материала. Каждый из них требует использование соответствующих фрез, а также свои особенности, чем выше качество тем выше цена, но также и долговечность рабочего материала.

Фрез — это часть конструкции фрезерного инструмента. Фрезер состоит из хвостовика и рабочей режущей кромки. Фрезы между собой могут, различается особенностями конструкции в форме режущей части, материала изготовления и размером.

Для обработки мягкого дерева подойдут фрезы из легкого материала. Если вам необходимо обрабатывать более твёрдую древесину, необходим твердый фрез.

Есть общепринятая классификация этого элемента конструкции. Фрезы делятся на несколько образцов:

  • Конусообразные. С их помощью можно делать обработку дерева разных пород под разными углами;
  • Профильные. Используются для декорирования разных изделий из дерева;
  • V -образные. Дают возможность делать отверстия в 45 градусов. Как правило, применяются для нанесения различного рода надписей на поверхности деревянных изделий;
  • Прямоугольная. Используется для обработки пазов;
  • Дисковые. При помощи этих изделий из дерева можно изготавливать горизонтальные пазы разной глубины и ширины;
  • Калевочные. Применяются для закругления края;
  • Гальтельные. Дают возможность создавать галтели на кромках деревянных изделий;
  • Фальцевые. Используются во время фрезеровки четвертей;
  • Ласточкино гнездо. Сделано специально для выполнения шиповых соединений открытого и скрытого вида.

Помимо этого, есть классификация фрез на безподшипниковые и подшипниковые. Ручной инструмент без подшипников при любых фрезах дает возможность обрабатывать материал в любом нужном месте.

Как установить фризу

Для начала фрезу нужно установить на нужную глубину. Это происходит в таком порядке:

  • Подберите фризу для создания необходимого отверстия в дереве;
  • Установить патрон в хвостовик так, чтоб погружение находилось не более 20 миллиметров;
  • Разверните патрон до щелчка и зафиксируйте ключом его гайку;
  • Для установки фрезера на нужную глубину применяйте специальное устройство, которое называется подвижный ограничитель заданной глубины;
  • Поставьте ручку точной настройки в положение между плюсом и минусом.

Перед тем, как начать обработку готового изделия, непременно проверьте, как глубоко фреза будет входить на уже готовом образце. Если вход будет не таким, как надо, то вы можете сами поставить необходимую глубину на станке с помощью предназначенной для этого специальной ручки.

Как работать с фрезерным станком по дереву

Самое важное это правильно поставить регулятор скорости вращения станка. Если это не выполнить, то заготовка может прийти в негодность. Еще большим риск порчи изделия становится во время работы с большим фрезом по диаметру.

Частоту оборотов выбирайте в соответствии с учетом характеристик материалов и особенности предстоящей работы. Чем

правильней частота вращений фрезы относительно характеристик обрабатываемого дерева, тем более чистой и качественной будет работа.

Выбирая больший диаметр фреза, частоту вращения необходимо снижать. Например, фрезом размером 1 сантиметр можно работать на скорости приблизительно 20 000 оборотов в минуту, а фризой с сечением в 4 сантиметра нужно работать на скорости не более 10 000 оборотов в секунду. В комплектации с любым фрезом независимот от цены непременно идет инструкция. Удостоверьтесь в её наличии во время приобретения инструмента. В инструкции описаны все требования, которые нужно соблюдать для получения качественного результата.

При работе вы можете держать фрезерный станок руками либо зафиксировать его на столе. Небольшие изделия обрабатывать предпочтительней и удобней именно на столе. В этом случае работа будет наиболее качественной. Крепление фрезера на такого вида стол, происходит с помощью шпинделя сверху. Если нужно, вы также можете приобрести этот станок или собрать его руками, при этом цена его будет намного дешевле.

Фрезеровка дерева на столе требует таких правил:

  • На поверхности стола необходимо установить линейку под форму, которая будет в дальнейшем вырезаться. Если будет делаться полукруг, используются дугообразные направляющие. При создании линии эти направляющие обязаны также быть ровными;
  • Во время работы с деталями переменного профиля используйте узкие линейки с овальным торцом. Фиксируйте их перпендикулярно относительно обрабатываемой поверхности;
  • Во время работы с фрезером помните о том, что по обрабатываемому материалу фрезер необходимо передвигать только в обратном направление, относительно передвижения фрезы. Иначе, вы можете не удержать фрезеровочный станок и нанести себе травму.

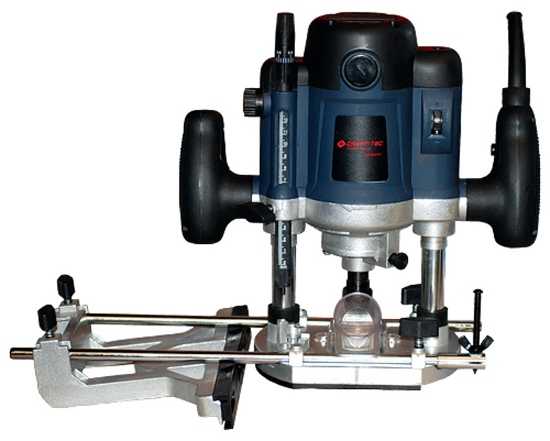

Приспособление для работы с фрезерным станком

Даже простая прямая рейка может значительно упростить работу краев материала. За продолжительное время работы опытные мастера накопили много секретов, которые значительно расширяют возможности ручного фрезерного станка по дереву. От качества насадок тоже многое зависит, несмотря на то, что цена может быть чуть выше, эффект может быть намного лучше чем от более дешёвой.

В случае когда паз имеет точно такую же ширину, как и фрез, на концах направляющих необходимо установить специальные упоры, которые должны перекрывать подошвы фрезера.

Если ширина фрезы будет меньше, чем углубление либо паз, то необходимо прибавить еще одну удлиненную управляющую, чтобы вышла конструкция в форме рамки. Внутри данной рамки будут находиться все функции подошвы фрезера для дерева.

Для упрощения и ускорения пазов возьмите несколько различных по размеру брусьев и прикрепите их при помощи дверных петель. По размеру бруса скрепляются струбцинами к установленной заготовке. Самая маленькая доска обязана иметь ширину, которая

соответствует расстоянию между краем подошвы и шпинделю. Сперва на заготовке отмечается середина паза, после, приспособление укладывается на край откидной половины, затем можно отставлять створку и делать дальнейшую работу фразировки дерева.

Делать фрезеровку окружности намного проще, если есть в наличии циркулярный круг для упора. Выполните в середине круга небольшое отверстие и установите в него острие до упора. В случае когда центр будет расположен за пределами изделия, можно просто-напросто наклеить слой бумаги на фрезер доски, и уже затем сделать необходимое полое пространство.

Плоская фреза с округлыми краями дает возможность без особых усилий выровнять поверхность на заготовке с ярко выраженной структурой на древесине. Например, изделия из клёна. Конструкция этого устройства включает в себя плоское основание и корыто с одинаковым по высоте сторонами, и плоское основание, его ширина в два раза больше ширины лотка. Фрезер крепится в центре этого основания, а изделия укладываются в эту решетку. Сам процесс похож на процедуру циклования, но делается гораздо быстрее и на более высокой скорости. Чтобы сделать легче выравнивание, выбирайте основание из оргстекла.

Прямые соединения ласточкин хвост и шипы делаются с использование специального шипорезного оборудования. В комплекте с этим устройством собственно находятся и фрезы. Применять какие-либо иные категорически запрещено.

Техника безопасности

В комплекте с любым устройством находится инструкция изготовителя. Здесь описываются все технические параметры и даются все советы по безопасности и использованию работы с фрезером. Нужно соблюдать ряд определённых правил, которые дают возможность минимизировать вероятность нанесения себе травм.

Если вы завершаете работу с фрезером убедитесь, что все приборы отключены от электропитания.

Важно! Во время работы с ручным фрезером будьте предельно сконцентрированы и сосредоточены. Выберете устойчивую позицию, дабы не утратить равновесие, и крепко держите фрезер в руках.

Сама деталь, которая обрабатывается, также, обязана быть надёжно и прочно зафиксирована. Нужно держать фрезер крепко. Во время касания фрезера с заготовкой может возникнуть очень сильный ответный удар. Если вы начнете держать инструмент не сильно крепко, то он, возможно, может вырваться из ваших рук и вас травмировать.

Подводя итог

Работая в подходящей спецодежде, проследите, чтоб не было свисающих частей материала, которые могут намотаться на фрезер. Непосредственно одежда не должна быть очень свободной, также, советуем надеть респиратор, чтобы защитить легкие дыхательные пути от вредной пыли. Именно так, нужно работать с ручным фрезером. Непременно запомните условия техники безопасности, которые выполняются в соответствии с требованиями инструкции!

Оцените статью: Поделитесь с друзьями!

stanok.guru

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Ручной фрезер – высокопроизводительное оборудование. При наличии большого количества сменного инструмента им можно пользоваться для выполнения самых разнообразных работ с древесиной. С этой целью разработаны и выпускаются различные типы фрез. Сегодня, мы поговорим о видах фрез и их назначении, а также каснёмся главных критериев выбора.







Классификация и виды фрез для обработки древесины

Фрезы по дереву для ручного фрезера могут быть подразделены на следующие разновидности:

  • Предназначенные для обработки кромок древесины (концевые фрезы). Такой инструмент снабжается направляющим подшипником, который и обеспечивает ровность обрабатываемого края изделия. К этой же категории относятся и спиральные фрезы.

  • Пазовые фрезы с плоским торцом. Для их применения потребуется наличие упора и известный практический навык, поскольку без шаблона получить ровный паз прямоугольной формы практически невозможно.

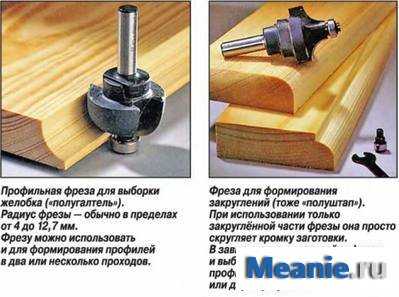

  • Галтельные фрезы, предназначенные для выфрезеровывания полукруглой канавки в торце деревянного бруска. Такие фрезы также являются достаточно универсальными, поскольку от глубины погружения фрезы в материал зависит размер дуги канавки. Галтельные фрезы с опорным подшипником позволяют получать декоративные мебельные рейки.

  • Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку, боковые стенки которой будут наклонены по отношению друг к другу на угол 900. При увеличении глубины внедрения такой фрезы в материал, у паза будут получены ровные стенки.

  • Шиповая фреза с обратным конусом, для получения пазов типа «ласточкин хвост». Такой инструмент незаменим при выполнении ремонтных работ с мебелью, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.

  • Конусные фрезы. С их помощью ведут обработку внешних кромок изделия, которые по своей готовности должны иметь фаски строго установленной высоты и угла наклона. Глубина внедрения такой фрезы в древесину может быть ограничена установкой упорного подшипника, подобного тому, который применяется для кромочных фрез.

  • Калёвочные фрезы, используя которые можно получать скруглённые кромки. В набор фрез по дереву для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать далее прямолинейную кромку.

  • Четвертные фрезы. Они создают не только вертикальную, но и горизонтальную кромку, а потому применяются при изготовлении и ремонте деревянных оконных рам.

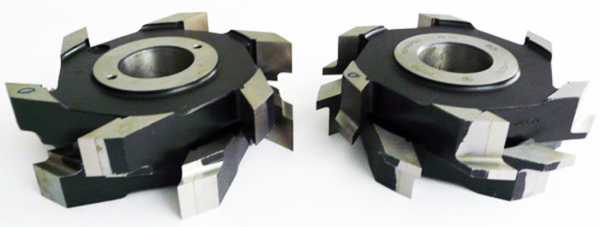

  • Дисковые фрезы. Также предназначены для выполнения пазов, но, в отличие от пазовых фрез работают не торцом, а периферией своей рабочей части. Комплект из таких фрез различного диаметра (3…6 мм) позволяет получать пазы с гарантированной глубиной по всей протяжённости участка обработки. Опорный подшипник в этом случае не потребуется. Дисковые фрезы с увеличенной высотой рабочей части иногда называют фальцевыми, и применяют для получения оконных пазов под стекло в деревянных рамах.

  • Комбинированные фрезы объединяют в себе по предоставляемым возможностям шиповые и пазовые виды.

Перечисленными исполнениями фрез по дереву для ручного фрезера можно пользоваться не только при обработке древесины, но и ряда других материалов, в частности гипсокартонных плит, многослойной фанеры и т. п.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Фрезы по дереву для ручного фрезера могут иметь наборное и монолитное исполнения. В первом случае конструкция инструмента представляет собой определённый набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы (иногда, в более дешёвых наборах, вместо твёрдого сплава используется инструментальная сталь, а материалом хвостовика принимается легированная конструкционная сталь).

Во втором случае фреза является монолитным инструментом, который изготавливается из инструментальной стали. Особую разновидность фрез для ручного фрезера образуют насадные фрезы, которые состоят из съёмной пластины, которая затем насаживается на переходной хвостовик. Такие фрезы наиболее технологичны в эксплуатации, поскольку при затуплении режущего лезвия с одной стороны, съёмную пластину можно перевернуть на противоположную сторону, и продолжать пользоваться инструментом.

При выборе набора рассматриваемого инструмента обращают внимание на следующее:

  • Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке, особенно, если заготовкой служат изделия из граба, груши, дуба и других твёрдых пород древесины;
  • В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком;
  • Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200…2500С: инструмент после такой тепловой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм;
  • Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Во-первых, в месте сварного шва прочность металла всегда снижена на 15…20%, а, во-вторых, при резких ударах (например, при врезании фрезы в твёрдую древесину) на поверхности сварного шва могут обозначиться сколы. Применение такой фрезы недопустимо.

Особо стоит выделить проблему твёрдости фрез для ручного фрезера. Производители наборов такого инструмента могут быть из КНР. Цена такого инструмента заметно ниже, но снижается также и качество металла, из которого выполнена оснастка. Чаще всего это касается монолитных фрез. Оценить марку стали в обычных условиях невозможно, однако проверку можно выполнить и в домашних условиях. Для этого лучше всего использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твёрдости 58…62 HRC.

Долговечность фрез определяется интенсивностью их применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущих сталей обладают наилучшей стойкостью, а монолитные, выполненные из рядовой инструментальной стали – наименьшей.

Как выбирать фрезу по дереву под ручной фрезер?

Приняв решение о покупке набора фрез наивысшего качества, есть смысл проанализировать критерии выбора такого инструмента. В расчёт обычно принимают следующее:

  1. Размеры хвостовика. Данный размер (для импортного набора, произведённого каким-либо европейским брендом, он может указываться в дюймах) определит возможность совместного использования оснастки с ручным фрезером. Проблема не возникнет, если конструкцией фрезера предусмотрены цанговые зажимы. Но и в этом случае диаметр цанги должен быть совместим с диаметром хвостовика. Наиболее распространены неувязки, обусловленные разными мерами длины. Например, хвостовики диаметром в ¼ или ½ дюйма в пересчёте дадут значение диаметра 6,35 и 12,7 мм. Метрические размеры наиболее распространённых типов цанг – 6,8 и 12 мм, таким образом совместить места крепления не удастся.

  1. Материал рабочих лезвий фрез по дереву для ручного фрезера импортного производства маркируются буквенными обозначениями НМ (твердосплавные) и НSS (из быстрорежущей стали). Твердосплавные фрезы отличаются повышенной хрупкостью, поэтому при врезании в твёрдые породы древесины, они могут быстро выкрашиваться. Зато они с успехом могут справиться с фрезерованием алюминия А0 или А00. Если предполагается обработка твёрдых пород древесины, практичнее использовать быстрорежущие стали марок Р6М3, Р6М5 или 10Р6М5.
  2. Расположение лезвий. Они могут быть размещены параллельно оси инструмента, либо под некоторым наклоном. Вертикальные лезвия не режут, а рубят древесину, что практически выражается в значительных ударных нагрузках. В таких условиях работать ручным фрезером довольно сложно, а образованную поверхность придётся шлифовать. Поэтому пластинчатые фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях, когда главным является максимальный съём материала. Наоборот, наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах фрезеровки.

Оптимальный набор фрез по дереву включает в себя две кромочные фрезы (под метрический и дюймовый хвостовик), три концевых фрезы (диаметрами 6,12, 18 мм), две пазовых фрезы ( в том числе одна — под «ласточкин хвост»), по одной фигурной и угловой фрезе. Более продвинутые комбинации используются для целей профессионального фрезерования древесины.


proinstrumentinfo.ru

Фрезы для ручного фрезера по дереву

Станочное оборудование универсально в применении – это факт. Однако ряд операций, особенно в домашних условиях, можно выполнить лишь с помощью бытового инструмента. Например, при врезке в полотно дверного замка, выборке пазов в панелях понадобится ручной фрезер. Какими бывают фрезы по дереву, чем они отличаются, как их правильно подбирать – со всем этим мы и разберемся.

Классификация инструмента

Фрезы, использующиеся для работы с деревом, выпускаются в различных модификациях. В одном и том же изделии могут успешно сочетаться несколько инженерных решений, и выбор делается применительно к специфике дальнейшего использования режущего инструмента. Поэтому приведенное ниже категорирование – лишь условное, обобщенное, но знание особенностей конструкции фрез даст возможность понять, какая из них лучше подходит для той или иной технологической операции.

По исполнению

Цельнолитая. По сути, это монолит, изготовленный из одного материала.

Насадная. Сборка – переходник (цанга) + съемная пластина. Эти фрезы отличаются двусторонней заточкой кромки. Если инструмент затупился, лезвия переворачиваются, и можно продолжать обработку дерева.

Составная. Основа этой фрезы – стальная болванка, на которой зафиксированы режущие кромки. Самый ненадежный, а потому и дешевый вариант. Такой инструмент по сути – одноразовый, так как заточке не подлежит и сразу же меняется.

По типу лезвий

  • Вертикального расположения – для предчистовой (грубой) проходки материала. Такие фрезы просто «рубят» дерево, поэтому используются на первом этапе обработки.
  • Спиралевидные, наклонные ножи – такие лезвия постепенно срезают древесину, слой за слоем. Качество гарантировано, поэтому дальнейшая обработка, как правило, не требуется.

По виду обработки дерева

Независимо от конструктивных особенностей, все фрезы отличаются спецификой применения.

Профильные

Название обобщенное. Такие фрезы используются для различных операций – закругления углов, снятия фасок, выборки канавки и еще в ряде случаев. Существует множество модификаций фрез данного вида, в том числе, и многопрофильный инструмент, заменяющий несколько простых.

Пазовые фрезы

Эти фрезы оснащены режущими кромками как боковыми, так и торцевыми. При выборе пазов производят чистовую обработку дерева по всей геометрии профиля. В быту, к примеру, используются при подготовке панелей (формирование соединения «шип-паз»), изготовлении створок шкафов-купе, раздвижных дверей. Подразделяются на фрезы цилиндрические, для нарезки шипов (наиболее известная модификация – «ласточкин хвост») и ряд других.

Фальцевые

По сути, это разновидность фрез профильных, хотя почему-то нередко она выделяется в отдельную группу. Наличие подшипника позволяет не просто выбирать четверть, а получить ее строгую геометрию (неизменность ширины).

Одна из модификаций – фреза прогонная. Ее рабочая часть и подшипник имеют равные диаметры. В основном используется для контроля и устранения мелких дефектов после обработки дерева другим инструментом.

Специальные фрезы

Ассортимент внушительный. Фрезы выбираются в зависимости от того, какую именно декоративную выборку в дереве необходимо сделать. Одних только конических можно насчитать с десяток модификаций. И это не единственная разновидность специальных режущих инструментов.

Полезные советы

Все имеющиеся в продаже фрезы маркируются. Инструмент с аббревиатурой «HSS» (быстрорежущий) применяется для работы с мягкими материалами. В основном – дерево, но это может быть и алюминий, пластик и так далее. Такие образцы подвергаются заточке и используются многократно. Фрезы класса «HM» (с лезвиями твердосплавными) применяются для работы с плотными структурами, различными склейками, в том числе, образцами, изготовленными на основе измельченной древесины (МДФ, ДСП, ОСВ, многослойная фанера и тому подобное).

Режущий инструмент подразделяется на изделия с опорным подшипником и без него. В первом случае все технологические операции проводятся достаточно быстро. Такие образцы позволяют получить любой контур. Именно фрезы кромочные (их второе название) следует использовать при изготовлении фигурных деталей из дерева, когда требуется сделать различные пазы, выемки с неправильной геометрией (асимметричные рисунки). Но они применяются лишь для обработки деревянной заготовки вдоль ее среза (или в выпиле соответствующей ширины).

Фрезы без подшипника требуют постоянного выравнивания. Поэтому при работе с ними используются специальные упоры (параллельный, угловой), которые определяют направление движения инструмента. Подобные модификации стоят дешевле, но и времени понадобится значительно больше. Кроме того, точность обработки дерева целиком зависит от практических навыков мастера. Малейшая ошибка в расчетах, и заготовку придется отбраковывать.

И еще один нюанс – не все фрезеры комплектуются упорами, которые регулируются в большом диапазоне. При покупке режущего инструмента следует оценить, насколько удобен он будет применительно к имеющейся модели ручного фрезера. Тем не менее, такой тип фрез является универсальным, так как может использоваться на любом сегменте дерева (например, в центре заготовки), а не только по краю.

Даже если фреза кромочная, то работать ею без упора сможет лишь профессионал. В случаях, когда точность обработки – определяющий фактор, без соответствующего шаблона не обойтись. Поэтому наличие (отсутствие) подшипника для человека, не имеющего достаточного опыта, вряд ли является главным критерием при выборе инструмента для ручного фрезера.

При работе с режущими изделиями разных диаметров нужно учесть, что чем больше данный параметр, тем ниже должны быть обороты.

woodguide.ru

Виды фрез для фрезера по дереву

Фрезеровка – это почти неограниченные возможности для обработки заготовок. Создание кромок, пазов или канавок разной глубины и формы – для каждой из этих операций существуют свои типы фрез по дереву, которые позволяют осуществлять обработку с максимальной эффективностью. В этой статье мы расскажем о том, какие бывают виды фрез и для каких целей они применяются.

Фрезы для фрезера по дереву

Инструментальная сталь – идеальный материал для производства цельных фрез. Корпус напайных фрез создается из конструкционной стали, а на рабочие части зубьев фрез напаивают пластинки из быстрорежущей стали, а также твердых сплавов. Сборные фрезы имеют зубья из быстрорежущей стали или оснащены твердосплавными пластинками. Крепятся они при помощи различных механических способов.

К основным параметрам фрезы относят:

  • диаметр хвостовика. Этот показатель является ключевым. Он показывает, совместима ли фреза с конкретной моделью фрезера, потому что далеко не каждый инструмент в комплекте имеет цанги. Цанга – это особая втулка, обжимающая хвостовик. Цанги бывают 6, 8 и 12 мм. Отметим, что в магазинах попадаются фрезы, имеющие хвостовик 1/4 или ½ дюйма, если перевести в миллиметры получим 6,35 и 12,7 мм. Такие фрезы не совместимы с 6- и 12-миллиметровыми цангами. Диаметр хвостовика строго соответствует диаметру цанги
  • конструкция фрезы. Они бывают монолитными, сборными, или со сменными лезвиями. Зачастую фреза по дереву является стальной «болванкой», имеющей хвостовик, к которой припаяны лезвия. Бывают такие лезвия, которые созданы в виде съемных пластин, имеющих двустороннюю заточку. Когда острие затупилось, нож просто переворачивают. Кроме этого, существуют цельные фрезы, которые созданы как монолитная металлическая деталь с выточенными лезвиями
  • типы лезвий. На фрезе присутствует маркировка «HM» и «HSS». HM – это фреза из твердого сплава, HSS – быстрорежущая фреза. Быстрорежущий вариант идеален для работы с мягкими сортами древесины или алюминием. Твердосплавные помогут справиться с различными древесными материалами, среди которых и твердые сорта. Чаще всего расположение лезвий строго вертикальное, это означает, что они рубят, а не срезают материал. Также бывают наклонные или спиральные ножи. Такие ножи срезают материал, следовательно, при такой обработке меньше сколов по краям, а качество обработки заметно выше.

Очень часто можно встретить фрезы, которые оснащены маленьким подшипником, вмонтированным заподлицо с лезвиями сверху или снизу. Подшипник обеспечивает при минимальных затратах времени выполнение точного фрезерования края, потому что нет необходимости возиться с упорами для ровного ведения инструмента: подшипник сам упирается в «ребро» заготовки и, следовательно, создает точное направление для фрезера.

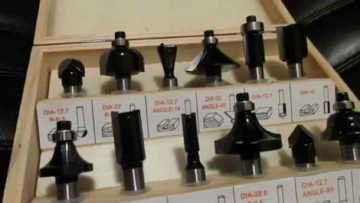

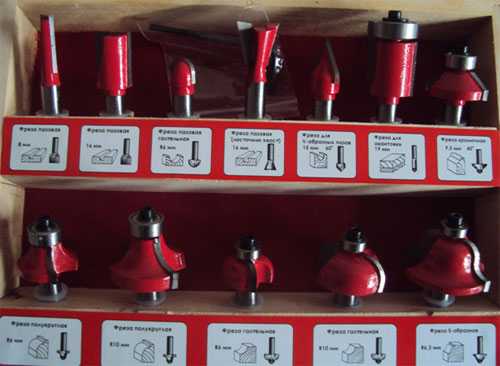

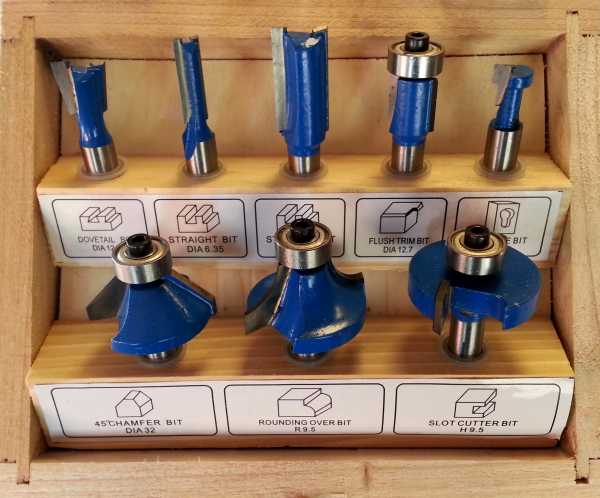

Набор фрез для фрезера

Приобретать фрезы поштучно – это достаточно затратно. Лучше приобрести сразу набор. Набор, конечно, имеет более высокую стоимость, чем одна фреза, но при покупке тех же фрез отдельно, вы потратите намного больше. Существует множество таких наборов и продаются они в любом магазине. Рассмотрим пять наиболее распространенных наборов от компании «Диолд»:

  • первый набор имеет шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, оснащенных снизу опорным подшипником. Хвостовик у всех фрез имеет диаметр 8 мм
  • во втором наборе содержится 12 фрез. Купив набор, вы получите две кромочные фрезы, имеющие радиус 6,35 и 9,5 мм и с опорным подшипником; одну фигурную с двумя радиусами 4 мм и с опорным подшипником; три концевые фрезы, имеющие диаметр 6, 12 и 16 мм; одну торцевую диаметром 12,7 мм; одну угловую (угол 90 градусов) с наружным диаметром 12,7 мм. Также в наборе присутствует одна пазовая фреза, имеющая радиус 6,35 мм; одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником; одна торцевая фреза с углом 45 градусов с опорным подшипником, а также одна пазовая (под «ласточкин хвост»), имеющая диаметр торца 12,7 мм и угол 14 градусов. Такой большой набор станет верным помощником начинающему столяру, потому что он поможет реализовывать разные типы работ по созданию несложных предметов мебели
  • в третьем наборе имеется 16 предметов. Он очень похож на предыдущий. Кроме описанных выше, в наборе вы увидите концевые фрезы диаметром 3 и 12,7 мм; пазовую с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм
  • четвертый набор предназначен для профессиональных мастеров. В наборе содержатся 12 фрез усиленной конструкции со всеми функциями второго набора
  • пятый набор имеет некую схожесть с четвертым, но имеет в своем составе 20 фрез усиленной конструкции с широким разнообразием характеристик и добавлением торцевой пазовой фрезы, имеющей ширину 9,5 мм и диаметр 32 мм. Набор также предназначен для профессиональных мастеров.

Помимо описанных выше наборов у фирмы «Диолд» есть еще 10 наборов, укомплектованных фрезами в различных комбинациях. Выбор наборов достаточно широк, любой мастер подберет подходящий именно для себя.

Виды фрез для фрезера

Ручной фрезер является незаменимой вещью в домашнем хозяйстве. Он, как и любой другой серьезный инструмент, имеет разнообразную оснастку, при помощи которой простые деревянные бруски становятся произведением искусства. Далее мы расскажем о наиболее востребованных на сегодняшний день видах фрез по дереву их назначении и применении.

Фреза пазовая по дереву имеет несколько модификаций:

  • прямая пазовая фреза. Обладает параллельными режущими кромками, которые во время вращения очерчивают собой поверхность в форме цилиндра. Эти фрезы предназначены для обработки прямых пазов. Ели умело сочетать их с копировальной втулкой, то получится аккуратно вырезать криволинейные плоские заготовки по шаблону. Размер этих фрез определяется диаметром и длиной режущей части
  • галтельная V-образная пазовая фреза. Она оставляет прямой паз с дном уголка. Такой профиль используется в качестве элемента декоративной резьбы или как специальная направляющая для передвижения, к примеру, ящика, что можно встретить в старой мебели
  • конструкционная пазовая фреза. Она предназначена для создания соединений, к примеру, «ласточкин хвост», или перевернутого Т-образного паза. Эта же фреза поможет получить обычные ящичные соединения для малонагруженных ящичков, типа шкатулок. Размер определяется наибольшим диаметром, углом наклона, а также высотой рабочей части
  • фреза для сращивания на микрошип, или «мышиный зуб». Такие фрезы используют в процессе сращивания длинных заготовок в длину. Однако существует и другое применение для таких фрез: они помогут присоединить пласти к торцу для получения декоративных эффектов или создать широкие щиты
  • фасонная пазовая фреза. Задача этой фрезы создать пазы с фасонными боковыми поверхностями. Естественно, с использованием параллельного упора или копировальной втулки эти фрезы могут справиться с обработкой кромок заготовки. Также некоторые из таких фрез вполне сгодятся для формирования больших по площади углублений, к примеру, отделений в шкатулках, углублений в некруглых блюдцах, деревянных подносах и прочих аналогичных работ.

Наиболее универсальным инструментом для деревообработки можно назвать концевые фрезы по дереву. В магазинах представлено огромное количество моделей, которые предназначены для разнообразных работ, касающихся обработки различных сортов лесоматериалов и создания из неё разных конструкций. Однако, невзирая на универсальность этого вида фрез, подобрать подходящий и тоже время качественный вариант довольно проблематично. Концевая фреза похожа на сверло, которое фиксируется в шпинделе фрезерного станка. Сама фреза характеризуется наличием нескольких режущих кромок, расположенных сбоку или на торце. Чаще всего спиральная фреза по дереву изготовлена из высокопрочной стали. Кроме этого, чтобы гарантировать дополнительную защиту рабочую часть фрезы покрывают тефлоновым антипригарным покрытием.

Также спиральная фреза прекрасно подходит для «погружного» фрезерования. Спиральные фрезы отличаются незначительным износом, а также снижением ударных нагрузок на фрезерный станок.

Кромочная фреза по дереву бывает таких типов:

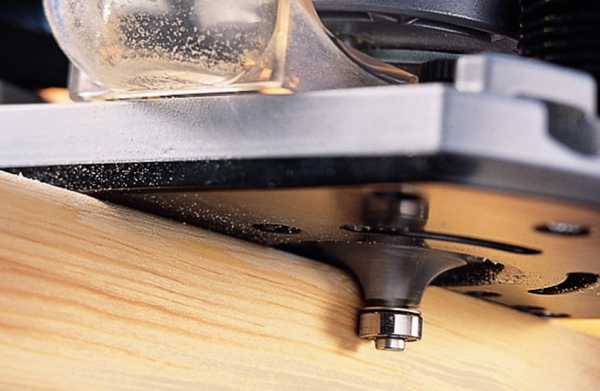

  • прямая кромочная фреза. Абсолютно все кромочные фрезы имеют подшипник, который в процессе работы совершает обкатку кромки детали. Отметим, что рабочая (режущая) часть находится выше или ниже подшипника. Прямые кромочные фрезы очень востребованы в процессе работы с шаблонами. Подшипник может располагаться сверху или снизу. Фрезы с нижним подшипником стоят дешевле, однако во время работы заготовка находится между шаблоном и фрезером, что не дает возможности осуществлять обработку в два прохода по глубине, тогда как с верхним подшипником это реально. К основным характеристикам этих фрез относится рабочая длина, рабочий диаметр, а также диаметр подшипника, который часто отличается от рабочего. Более удобно приобретать фрезы, у которых эти диаметры одинаковы, это облегчит создание и монтаж шаблона на заготовке
  • фасонная, или калевочная, кромочная фреза. Таких фрез существует большое разнообразие. Профиль кромки выбирается согласно внешнему виду изделия. Их размер зависит от высоты рабочей части, а также наибольшего диаметра и радиуса закругления, которое они совершают. При наличии нескольких закруглений в профиле, чаще всего указывается профиль самого крупного из них. Очень редко, попадаются регулируемые калевочные кромочные фрезы. В таких фрезах присутствует возможность настройки расстояния между рабочими частями
  • дисковая фреза по дереву. Она предназначена для выборки фальца. Главное отличие от прямых пазовых фрез в том, что дисковые базируются по кромке подшипником, вследствие чего выбираемый ею паз более точный по отношению к ребру заготовки. Однако и стоимость их выше, чем прямых пазовых. Чаще всего эти фрезы производятся регулируемыми для того, чтобы можно быть выбирать паз различной глубины или ширины. В наборе таких фрез присутствуют подшипники различного диаметра или стопка тонких фрез на оси, поэтому высота меняется разборкой фрезы и снятием лишних дисков
  • фигурные кромочные фрезы. На конце таких фрез находится подшипник, однако форма их кромок несколько сложнее, чем у фасонных кромочных, при большей высоте. Их используют для создания багета и в процессе обработки кромок филенок, плинтусов, а также фасадных рам. Бывают эти фрезы и без подшипника. С такой фрезой необходимо работать при помощи параллельного упора или копировальной втулки и шаблона
  • горизонтальные фигирейные фрезы. Они помогают в декоративном фрезеровании кромок филенок. В результате значительного диаметра, массы и усилия резания их производят только с 12-миллиметровым хвостовиком и использовать их можно лишь в столе, то есть при условии стационарного крепления фрезера. Попадаются такие фрезы, состоящие из двух режущих дисков и способные за один проход обработать обе стороны филенки.

Оказывается, купить фрезерный станок – это только полдела. Если же вы намерены полноценно работать с деревянными изделиями, то вам стоит приобрести еще и соответствующие и качественные фрезы, каждая из которых используется для реализации конкретных задач.

wood-prom.ru

Какие бывают фрезы для ручного фрезера: кромочная фальцевая и другие

Если вы решили заняться столярным делом, то эта статья для вас. Необходимость иметь фрезер в домашнем хозяйстве заставляет ответственно подходить и к выбору режущих инструментов или фрез для него. На сегодняшний день на российском рынке очень широко представлены различные модели фрезерных станков и фрез к ним.

В этой статье мы рассмотрим распространенные виды фрез, применяемых при работе с деревянными и металлическими заготовками.

Кромочная фреза

В общем виде конструкцию этого резца можно представить следующим образом:

  • Хвостовик, который зафиксирован в патроне. Имеет цилиндрическую форму, есть канал для лучшего крепления в патроне. В продаже имеются насадки с конусным зажимом, изготовленным из легированной стали.
  • Резец, повторяющий своей формой очертания обрабатываемой кромки. Он может быть выполнен цельным с хвостовиком. Материал, из которого изготавливают резец, выполнен из твёрдых сплавов или быстрорежущей стали.
  • Подшипник, закрепленный сверху или снизу хвостовика. Различный диаметр таких подшипников позволяет контролировать глубину прорези.

Фреза кромочная фальцевая

Этот тип предназначен для формирования выборок с фальцем в виде прямоугольника, выборке четверти, вырезке паза по кромке заготавливаемого материала. С помощью упорного подшипника становится возможным фрезеровать линейные и криволинейные виды заготовок. Их применяют для сращивания заготовок в четверть, вырезания пазов для монтажа дверных филенок, фрезеровки фальцев и элементов мебели.

Фреза по дереву кромочная

Является самым широко распространенным инструментом для работы с деревом. Зачастую в наборах, предназначенных для работы в домашних мастерских, именно кромочные резцы составляют большинство. Их классификация значительно превосходит остальные виды. Эти фрезы подразделяются на профильные, конусные, калевочные, дисковые, фальцевые, галтельные, фигирейные.

Торцевые фрезы

Назначение таких резцов – это обработка ступенчатых и плоских поверхностей. При обработке заготовки резцом, режущие кромки которого расположены на торцевой поверхности, зубья по очереди касаются поверхности материала. Эта особенность позволяет максимально эффективно и ровно обрабатывать деталь. В качестве материала резцов чаще всего используют углеродистую и быстрорежущую сталь, а также минералокерамические сплавы с высокой степенью твердости. Значительно реже встречаются резцы с алмазным напылением. Этот тип предназначен для работы с материалами высокой степени твердости.

Фрезы фигурные

Другое название данного типа – мультипрофильные. Ввиду своей массивности, они должны эксплуатироваться на фрезеровочных аппаратах с мощностью, равной или больше 1600 Вт. В процессе работы задействуете весь профиль резца, причем пользоваться им можно как частично, так и целиком. Эта особенность позволяет задавать желаемую форму вашей заготовке.

Калевочные фрезы

Калевочные фрезы отличаются вогнутой поверхностью режущей части. Это необходимо для того, чтобы придать кромкам заготовки круглые формы, а точнее – четверть круга. Наиболее важными они являются при обработке торцов полок или подлокотников. Величина резца имеет пропорциональную зависимость от толщины заготовки и нужного радиуса скругления кромки.

Что такое концевая фреза

При помощи концевой фрезы обрабатываются пазы, различные выступы и плоские поверхности. Конструктивно она имеет хвостовики конического или цилиндрического типа. Если необходима грубая обработка заготовки, то свой выбор стоит остановить на фрезах с большими зубьями. Чем аккуратнее следует обработать заготовку, тем более мелкие зубья должны быть на резце.

Концевая угловая фреза

Этот тип используется для обработки угловых пазов и наклонных поверхностей. Резцы делятся на одноугловые и двухугловые. Толщина среза заготовки резцом различна по всей длине кромки. Максимальную толщину среза обеспечивает вершина зуба, затем она линейно уменьшается вдоль всей кромки.

Фреза с подшипником

Предназначена преимущественно для работы с торцами заготовки и нарезки пазов. Благодаря наличию в своей конструкции подшипника, она задает направление, в котором будет обрабатываться заготовка. Данный подшипник располагается сверху или снизу лезвий, опираясь на край кромки. Достоинством работы с ней будет ее несложная настройка и подготовка к работе, заключающаяся в выставлении вертикального положения.

Радиусные фрезы по дереву

Эти резцы бывают двух видов: выпуклые и вогнутые с вращением в любую из сторон. Это качество делает их поистине универсальными. Их используют для фигурной или любой другой сложной обработки заготовок.

Как видите, вписать все многообразие видов фрез в формат этой статьи не представляется возможным, поэтому мы кратко ознакомили вас с основными их видами, рассказали об областях применения, материалах, используемых при производстве. Надеемся, что время, потраченное на прочтение этой статьи, вы потратили для себя не зря.

pro-instrument.com

Виды фрез по дереву для ручного фрезера

Использование ручного фрезера при обработке древесины в домашних условиях дает возможность выполнять разнообразные манипуляции: формирование кромок, пазов и канавок. Для каждой операции подбирается определенная насадка. Подробный обзор видов фрез по дереву для ручного фрезера, их функций и конструкций поможет сделать правильный выбор.

Конструкционные особенности фрез

Подбирая нужные фрезы для своего ручного фрезера, необходимо знать следующие исходные данные:

  • Размер хвостовика. Он указывается как в дюймах, так и в миллиметрах и определяет возможность совместного использования оснастки с ручным фрезером. Диаметр цанги инструмента должен быть совместим с диаметром хвостовика. Иногда возникают неувязки при рассмотрении разных мер длины. Так, ¼ или ½ дюйма в пересчете дают 6,35 и 12,7 мм. Метрические размеры распространенных типов цанг – 6,8 и 12 мм. Как видим, совместимости нет. Поэтому, при выборе обращайте особое внимание на это.
  • Материал и расположение лезвий. Выделяют изделия из твердосплавной (HM) и быстрорежущей стали (HSS). Твердосплавные фрезы отличаются повышенной хрупкостью. Если предполагается обработка твердых пород древесины, рекомендуется использовать оснастку из быстрорежущей стали. Рассматривая расположение лезвий на фрезе, можно выделить некоторые особенности. Вертикальные лезвия срезают поверхность более агрессивно. Работать с такими насадками довольно сложно, а образованная поверхность получается грубой. Фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях. Наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах обработки.
  • Желаемая конструкция режущей части. Фрезы по дереву могут иметь сборное, монолитное и сменное исполнение. Сборная конструкция представляет собой определенный набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы. Монолитные фрезы полностью выполнены из инструментальной стали. Насадные фрезы (со сменными режущими кромками) наиболее технологичны в эксплуатации. Они выделяются большим сроком службы, так как ножи для них делают двусторонними (при износе одной стороны лезвия его переворачивают и продолжают обработку).
ИзображениеНазвание фрезыОписание
МонолитнаяВыполнена из цельного металла
СборнаяЯвляется стальной болванкой с припаянными по бокам лезвиями
НасаднаяСостоит из съемной пластины, фиксирующейся на пальцевидном переходнике

Виды фрез по дереву

Существуют различные виды фрез, выполняющие конкретные обрабатывающие функции. Рассмотрим самые распространенные варианты.

Фрезы пазовые

Данные приспособления предназначены для выборки паза необходимой ширины и глубины. Распространено их применение при создании соединения типа паз-шип. При работе требуется наличие упора и практические навыки. Без шаблона получить ровный паз прямоугольной формы практически невозможно.

Пазовые прямые  приспособление цилиндрической формы, после использования которого в заготовке остается прямоугольный паз. В основном используются с погружными фрезеровальными машинами.
 Пазовые галтельные имеют режущую головку закругленной формы. Благодаря этому паз в разрезе U — образный.  В зависимости от глубины реза, стенки закругляются сразу же от поверхности заготовки либо сначала идут от нее под прямым углом.
 Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку с боковыми стенки наклоненными по отношению друг к другу на угол 90°. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.
Пазовые конструкционные (T-образные и ласточкин хвост). В сечении полученные пазы образуют перевернутую букву «T», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. В результате обработки получается одно из самых надежных соединений, когда заготовки задвигаются одна в другую.

Фреза с обратным конусом, для получения пазов типа «ласточкин хвост» незаменима при изготовлении деревянной мебели, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.


Пазовые фасонные используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Можно обрабатывать как пазы в центре заготовки, так  и ее кромки. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.



Фрезы кромочные

Данная оснастка чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы древесины не только посредством настройки опорного стола, но и по шаблону. Глубина внедрения такой фрезы в заготовку может быть ограничена установкой упорного подшипника.

Кромочные прямые предназначены для получения плоскости торца заготовки, перпендикулярной верхней части обрабатываемой детали (пласти). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь отличный (в большую или меньшую сторону) диаметр.

Кромочные калевочные предназначены для получения прямой, дугообразной или волнистой фигурной кромки. Широко используются для изготовления узоров сложной формы. При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями.

В набор для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать прямолинейную кромку.


Кромочные конусные, в зависимости от угла наклона кромки фрезы, используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

 Кромочные галтельные применяются для получения паза округлой формы на кромке заготовки. Для избежания перекоса при обработке, фрезы изготавливаются с двумя подшипниками.

Такой инструмент является достаточно универсальными, поскольку от глубины погружения лезвия в материал зависит размер дуги канавки. Благодаря ему можно изготавливать декоративные мебельные рейки.

Кромочные фигурные (мультипрофильные) — достаточно массивная оснастка для фрезера.  Такие фрезы одновременно работают с большой площадью заготовки и их применение предполагает использование машин с мощностью не менее 1600 Ватт. Для работы используется весь профиль лезвия сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной формы.

Кромочные полустержневые предназначены для  получения полукруглого выступа на кромке. Также, с помощью таких фрез получают профили с фаской и кромкой сложной формы, шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).


Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок. Комбинированные фрезы объединяют в себе пазовые и шиповые.

Фрезы фигирейные

Основное предназначение данной оснастки – создание декоративных филенок. Для удобства работы, фигирейные фрезы оснащены подшипником.

Критерии качества

При выборе набора рассматриваемого инструмента следует обращать внимание на следующее:

  • Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке. Особенно это актуально, если заготовкой служат изделия из граба, груши, дуба и других твердых пород древесины.
  • В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком.
  • Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200 — 250ºС. Инструмент после такой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм.
  • Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Применение такой оснастки недопустимо.

Важный параметр — твердость материалов, их которых изготавливаются фрезы. Чаще, это касается монолитных образцов. Проверку можно выполнить и в домашних условиях. Для этого рекомендуется использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твердости 58 — 62 HRC.

Долговечность инструмента определяется интенсивностью его применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущей стали обладают наилучшей стойкостью, а монолитные, выполненные из инструментальной стали – наименьшей.

Приобретение подходящего деревообрабатывающего станка не решит всех проблем. Для осуществления полноценной обработки изделий, потребуется подобрать качественную оснастку. Рассмотренные в обзоре виды фрез по дереву помогут определиться и доукомплектовать ваш ручной фрезер. Ведь, в выполнении каждой конкретной операции, участвует определенная конфигурация приспособлений.

poweredhouse.ru

концевые, пальчиковые, кромочные, спиральные, фигирейные, видео-инструкция по монтажу своими руками, фото и цена

Все фото из статьи

Ручной фрезерный станок широко используется для обработки древесины. Но он бесполезен без правильно подобранных фрез, которые и определяют тип совершаемой операции. Их мы и обсудим далее.

Фрезы по дереву к ручному фрезеру в наборе

Наиболее популярные варианты

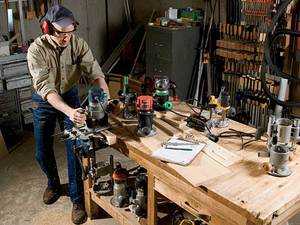

Ручной фрезерный станок

Сам по себе фрезер, по сути, является обычным двигателем с удобными ручками, возможностью регулировки мощности и посадочным местом под фрезы. И уже именно устанавливаемые рабочие элементы определяют сферу применения всего оборудования.

Все типы фрез по дереву для ручного фрезера можно рассматривать очень долго, но основные их различия и назначения мы постараемся затронуть.

Типы конструкции

Концевые фрезы по дереву для ручного фрезера в первую очередь различаются между собой в конструкционном плане:

Фото фрез различных конструкций

Обозначение на рисункеНазвание фрезыОписание
1МонолитнаяВыполнены из цельного куска металла
2СоставнаяЯвляется стальной болванкой с припаянными по бокам лезвиями, цена таких изделий наиболее низкая
3НасаднаяСостоят из съёмной пластины, надевающейся на пальцевидный переходник

Совет: если насадная фреза затупилась во время работы, не спешите её менять, достаточно будет перевернуть лезвия своими руками на другую сторону и продолжить выполнение операции, так как заточка у таких моделей двухсторонняя.

Назначение

Инструкция применения фрезерного оборудования зависит от того, какой тип режущего расходного элемента вы на него устанавливаете:

Кромочные

Галтельная фреза по дереву для ручного фрезера

Весьма широкое распространение имеют кромочные модели с опорным подшипником, которые служат для обработки и декорирования краев деревянных поверхностей. Они в свою очередь также обладают различными вариациями в зависимости от формы лезвий:

Различные кромочные фрезы по дереву для ручного фрезера

Обозначение на рисункеНазвание фрезНазначение
а, бПрофильныеНаделяют кромку разнообразными фигурными профилями с целью повышения её эстетичности
вКонуснаяСкашивает кромку под углом в сорок пять градусов
гКалевочнаяЗакругляет кромку, формируя профиль в одну четвёртую окружности
дДисковаяПроделывает горизонтально проходящий паз заданных размеров
еФальцеваяФрезеровка четвертей различного назначения
жГалтельнаяСоздание галтели на кромочной поверхности с целью повышения её эстетичности

Фигирейные фрезы по дереву для ручного фрезера могут отличаться диаметром и формой

Совет: периодически смазывайте опорный подшипник. Такие меры значительно продлят его эксплуатационный срок.

Пазовые

Пазовые пальчиковые фрезы по дереву для ручного фрезера применяются с целью выборки паза определённой формы, позволяющего осуществить соединение «в шип», и также подразделяются на несколько подвидов:

  • Спиральные. Создают ровный паз в форме прямоугольника, позволяющий осуществить соединение «в шип»;

Спиральные фрезы по дереву для ручного фрезера разных размеров

  • Галтельные. Позволяют реализовать полукруглую или V-образную канавку, с целью декорирования поверхности;

Результат – гладкая полукруглая выемка

  • Т-образные и «ласточкин хвост» создают сложные соединения в шип для сборки предметов мебельного интерьера;

«Ласточкин хвост» позволит осуществить крепление повышенной надёжности

  • Фасонные. Применяются для изготовления мебельных накладок и иных декоративных орнаментов.

Пример фасонной фрезы

Комбинированные

Комбинация двух различных фрез позволяет получить новое режущее изделие

Комбинированная фреза:

  • Представляют собой объединение пазового и шипового режущего элемента;
  • Применяется при создании деревянных щитов. С её помощью надёжно сращиваются все необходимые деревянные фрагменты. Примечательно, что в случае применения данных моделей площадь соединения столярных изделий значительно увеличивается, благодаря чему оно оказывается чрезвычайно крепким.

Пазо-шиповая комбинация позволяет создать готовое замковое соединение

Конечно же, это далеко не все виды ножей, как мы уже отметили выше, для каждой операции можно подобрать специальную фрезу, которая позволит осуществить её легко и качественно.

Совет: фрезы являются расходным материалом, который срабатывается в процессе выполнения обработки элементов из древесины. Этот факт следует учитывать и покупать резцы с запасом, чтобы их точно хватило на реализацию задуманного вами объёма работ.

Заключение

Как видите, приобрести подходящий ручной станок – это ещё далеко не всё. Если же вы хотите иметь возможность осуществления полноценной обработки деревянных изделий, то вам потребуется обзавестись ещё и качественными соответствующими фрезами, каждая из которых применяется для выполнения строго определённых задач. А также от вас потребуются аккуратность и внимательность.

Готовый к эксплуатации комплект разноплановых резцов

Видео в этой статье раскроет перед вами дополнительные материалы, которые имеют непосредственное отношение к приведённой информации.Помните, что правильно подобранный инструмент – это залог успешного выполнения поставленной задачи!

При наличии у вас вопросов, касающихся изложенной темы, можете задать их в комментариях.

rubankom.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
