Импульсный паяльник своими руками: устройство изделия и схемы

В электрике, при электромонтаже, а чаще в электронике нередко необходимо жёстко зафиксировать между собой или на плате проводники, полупроводниковые детали или микросхемы. Осуществляют это, как правило, методом пайки, с помощью паяльника. В процессе кратковременно разогревают до жидкого состояния легкоплавкий металл, что позволяет надёжно произвести качественную и долговечную фиксацию.

Импульсный паяльник: описание

В зависимости от вида работ, могут применяться паяльники различной конструкции, устройства и мощности, от индукционных до ультразвуковых. Обычный заводской паяльник, который постоянно находится в нагретом состоянии, хорош по своей эффективности, но имеет некоторые недостатки. Например, сам процесс пайки занимает очень незначительное время, по отношению ко всему процессу. Ведь нужно зачистить и подготовить спаиваемые поверхности. И всё это время паяльник находится во включённом состоянии. А это приводит не только к растратам электроэнергии впустую, но и к быстрому износу самого прибора.

Чтобы во время простоя паяльник постоянно не находился в рабочем состоянии, придумали импульсный паяльник, который отлично выполняет свою функцию и, одновременно, не находится постоянно разогретым. Именно из-за своей особенности потреблять электричество импульсами он и был так назван. Основные отличия импульсного паяльника от обычного:

  • Способ нагрева;
  • Высокая скорость нагрева до рабочей температуры;
  • Незначительное энергопотребление;
  • Возможность управления мощностью.

Принцип работы приспособления

Импульсный инструмент для пайки имеет довольно простое устройство. Нагревательный элемент представляет собой изогнутую U-образно проволоку от 1 до 3 мм, в зависимости от степени выполняемых работ. Непосредственно разогрев наконечника происходит за счёт того, что через него проходит ток минимального рабочего напряжения, но большой величины. Это вызывает принцип короткого замыкания или так называемой точечной сварки.

Добиться подобного эффекта помогает встроенный в корпус маломощный высокочастотный понижающий трансформатор и преобразователь, выдающий электрический ток частотой от 18 до 40 кГц. На концах вторичной обмотки располагаются токосъёмники, на которых и закрепляется жало.

Создание изделия своими руками

Безусловно, «импульсник» вполне можно купить и успешно пользоваться заводской версией. Однако, есть два минуса, которые говорят в пользу самодельных аналогов:

  1. Низкое качество инструмента китайского производства на прилавках. Хотя и по приемлемой цене.
  2. Слишком дорогие «импульсники» известных брендов.

Для того чтобы сделать паяльник своими руками, нам понадобятся:

  • Силовой маломощный трансформатор;
  • Медная проволока 1−3 мм для жала;
  • Медная шина;
  • Материал для рукоятки.

Когда всё необходимое у нас подготовлено, можно начать создавать импульсный паяльник своими руками, простая схема которого имеет следующий вид:

Единственное, что нам придётся сделать — изменить немного трансформатор, который можно снять с какой-либо старой электрической техники.

Теперь трансформатор нужно лишить обмотки, но делать это стоит аккуратно, так как она нам ещё пригодится. Далее, вручную или станком наматываем первичную обмотку — должно быть 1300 витков. Вторичная обмотка делается из шины одним витком. Для изоляции понадобится стеклоткань или термоусадка. Осталось сделать рукоятку. Для этого подойдёт любой материал, обладающий диэлектрическими свойствами.

Конечно, нужно помнить и о нагревающейся части. Здесь понадобится медная проволока от 1 до 3 мм толщиной, которую необходимо согнуть наподобие английской буквы «U» и закрепить на концах шины. Получился самодельный паяльник импульсного типа, по своим характеристикам не уступающий заводскому аналогу.

Паяльник из электронного трансформатора

Созданный нами паяльник отлично подходит для работы, но у него есть несколько неприятных недостатков: высокая потребляемая мощность и излишний вес, что не всегда удобно. Однако решение этой проблемы есть — это создание паяльника из электронного трансформатора своими руками.

Для начала нам понадобятся следующие составляющие:

  • электронный трансформатор;
  • медная проволока для наконечника;
  • индикаторы светодиодные;
  • кнопка включения-выключения;
  • пластиковая коробочка для корпуса;
  • стойка с диэлектрическими характеристиками.

Безусловно, ко всему прочему нам понадобится ещё и схема импульсного паяльника:

Нам понадобится импульсный блок питания, который можно взять из лампы дневного света на 40 ватт. Сделать нам придётся электронный трансформатор своими руками, то есть доработать взятый из лампы для её запуска.

Для этого нужно удалить вторичную обмотку и заменить её на один-два витка проволоки диаметром 1 мм. После проделанной работы останется лишь поместить всё это в подготовленный корпус. Для удобства желательно корпус делать в виде пистолета с ручкой, что будет значительно удобнее при работе.

После этого монтируется диэлектрическая стойка на месте «ствола», а уже на ней закрепляют само жало в виде петли. Само же жало подключается ко вторичной обмотке. В рукоятку «пистолета» необходимо вмонтировать кнопку и светодиод, который будет сигнализировать о включении во время работы. Нажав на кнопку, наконечник будет греться. Долго держать прибор включённым не рекомендуется, так как может выйти из строя вся конструкция.

Импульсник из энергосберегающей лампы

Если до этого мы использовали лишь часть энергосберегающей лампы, то в этом будем основываться полностью на ней. Ведь по своей сути это готовый импульсный блок питания. Таким образом, мы сделаем «импульсник» из энергосберегающей лампы по схеме (красным обозначены детали для удаления):

После удаления «лишних» деталей места, обозначенные «А» и «А», следует соединить при помощи перемычки. По аналогии с предыдущим способом трансформатор нужно переделать. Если места для лишней обмотки не хватает, то необходимо воспользоваться дополнительным трансформатором, который подключается первичной обмоткой в места, обозначенные красными линиями на рисунке:

Выполненные таким способом «импульсник» довольно лёгкий и удобный для работы. Тем более что оказывается практически бесплатным.

Микросхемное изделие импульсного принципа

Более сложный по своей конструкции, но и более надёжный — это импульсный паяльник на микросхеме. Этот прибор будет иметь защиту от перегрева, что автоматически сделает его более долговечным и надёжным.

В таких приборах для защиты микросхемы от перегревов реализуется специальное устройство, которое исключает возникновение поломок из-за перегрева. Роль блока питания здесь осуществляет резистор, а само устройство должно обладать регулируемым входом напряжения, изменяемое от 0 до 15 В. Резистор МЛТ с номиналом 8 Ом и мощностью 0,5 кВт обеспечивает нагрев наконечника.

Чтобы сделать такой резистор, одну ножку элемента удаляют, а там, где она закрепляется просверливают отверстие с помощью сверла на 11 мм. Во избежание прикосновения с внутренней полостью чаши резистора, когда устанавливается жало, создаётся защита торца с помощью слюды. Для индикации включения в цепь добавляется светодиод, который при нажатии на кнопку сигнализирует о работе прибора.

Вышеописанные электропаяльники очень удобны и практичны в работе. Моментальный нагрев позволяет паять без траты времени. Но стоит понимать, что далеко не для всех видов пайки они подойдут. Зато в своей области применения это по-настоящему отличный помощник, способный облегчить работу своему владельцу. К тому же почти бесплатный, что зачастую немаловажно.

obinstrumentah.info

cxema.org – Импульсный паяльник своими руками

Подробности
Опубликовано 25.06.2013 16:24

В интернете можно найти множество схем маломощных импульсных блоков питания, на основе которых можно собрать достаточно качественные импульсные паяльники. Такие паяльники отличаются компактными габаритами и легким весом, удобны для эксплуатации, а жало нагревается всего за несколько секунд. Большое спасибо Евгению, который отработал схему переделки электронного трансформатора, на основе которого собрал импульсный паяльник, полный цикл сборки был описан на одном из интернет-ресурсов.

Евгений в своей статье применил достаточно мощный электронный трансформатор, я же подумал использовать маломощный и компактный электронный трансформатор для питания галогенных ламп на 12 Вольт от неизвестного производителя.
Мощность блока составляет 50 ватт, выходное напряжение 12 Вольт – о чем было сказано выше. По идее, если удалить вторичную обмотку и вместо нее мотать шину из одного витка, то с обмотки можно снять порядка 25 Ампер.

Этого вполне достаточно для нагрева жала нашего самодельного паяльника.

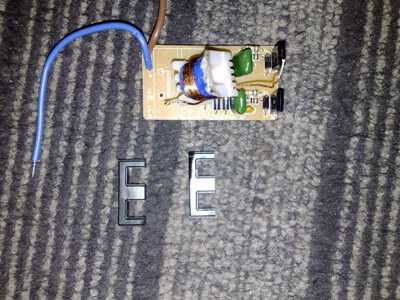

Для начала был снят и разобран импульсный трансформатор.

Сердечник удобно подогреть зажигалкой и аккуратно разделить половинки сердечника. После этой операции снимаем вторичную обмотку на 12 Вольт, она намотана проводом 0,8 мм и состоит из 5-8 витков – количество зависит от рабочей частоты блока.

Далее нужно найти подходящую медную шину, в моем случае это экран от антенного провода – 2 жилы. Примерное сечение вторички получается где-то 6-7мм плюс минус. Обмотка всего одна. Для того, чтобы обмотка не замкнулась с сердечником (хотя на работу это не повлияет) в местах сечения последних были установлены кусочки картона, которые одновременно предают шине некую стойкость. Далее концы обмоток нужно залудить.
Включаем схему в сеть и кончики обмотки замыкаем многожильным проводом – диаметр особо не важен. Проволока (в зависимости от сечения) либо погреется за несколько секунд, либо расплавится. Если все так, значит схема работает должным образом. Напряжение на выходе не более 2-х Вольт, зато ток может доходить до 25 Ампер.
Далее нужно думать о конструкции жало.

Жало удобно сделать из одножильного медного провода 1-1,2 мм. Провод сгибается так, как показано на фотографиях. Далее жало очищается от лака – греть провод не советую, от этого он станет более мягким, так, что лак лучше сдирать наждачкой или острым монтажным ножом.

Остается прикрутить жало к шине – удобно болтами, можно также точечной сваркой или другим удобным способом.


Заводской корпус достаточно компактный и аккуратный, так, что всю схему можно разместить именно в этом корпусе. Заранее в передней части корпуса нужно просверлить два отверстия друг напротив друга – для жала. Следите, чтобы шина не замкнулась с корпусом – используйте изоляторы (стекловолокно, второпласт и термоустойкие пластинки).
Остается только приспособить ручку для нашего паяльника и применить его для радиолюбительских работ. Выключатель – устанавливается на входе питания, вместо выключателя удобно использовать кнопку без фиксации. В моем случае был использован готовый корпус от трансформаторного паяльника, поэтому долго с корпусом не мучился, просто припаял шину к держателю жала.

Такой паяльник разогревается за считанные секунды, а в ходе работы схема не перегревается. Тепло может передаваться от жала к шине, поэтому не желательно долго включить такой паяльник.

АКА КАСЬЯН

  • < Назад
  • Вперёд >

vip-cxema.org

Импульсный паяльник своими руками


Сегодня мы соберём простой импульсный паяльник

Посмотрим видео:

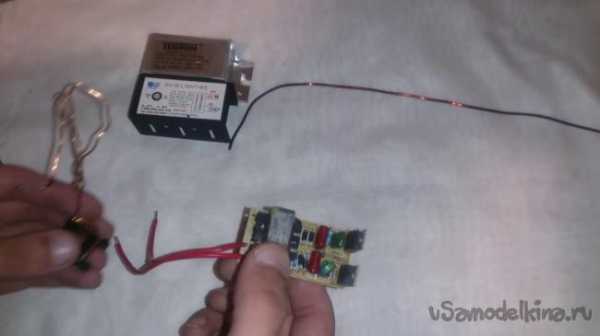

Для работы на понадобится несколько простых вещей, в частности это блок питания, в виде китайского трансформатора TASCHIBRA или аналогичный


Кусочек медной проволоки, желательно длиной 30-40 см

При разборке трансформатора мы наблюдаем такую картину
Справа сама задающая часть, а слева импульсный трансформатор, на котором есть первичная и вторичная обмотка.

Первичную обмотку оставляем, а вторичную нам нужно полностью удалить.

Мотаем нашу обмотку, она состоит из одного не полного витка нашим проводом. Для того чтобы поднять выходной ток, желательно две параллельные шины и таким образом скрутить на каркас



Устанавливаем трансформатор с новой обмоткой на место


Теперь нам нужно каким-то образом зафиксировать обмотку на трансформаторе, для этого мы используем холодную сварку

Пока заготовка сохнет давайте займемся другими комплектующими:

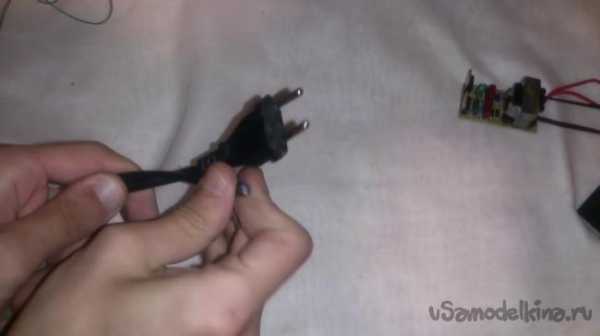

Во первых это сетевой шнур


На счет проводов, я их заменю на более эластичный

Дальше нам нужна ручка, с сквозным отверстие для сетевого шнура

Сейчас заменим провода и продолжим

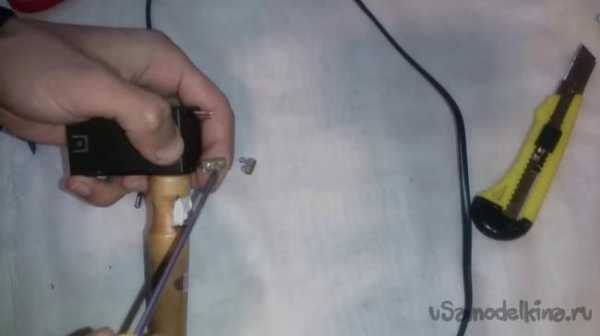

Начинаем собирать наш паяльник, устанавливаем его в корпус

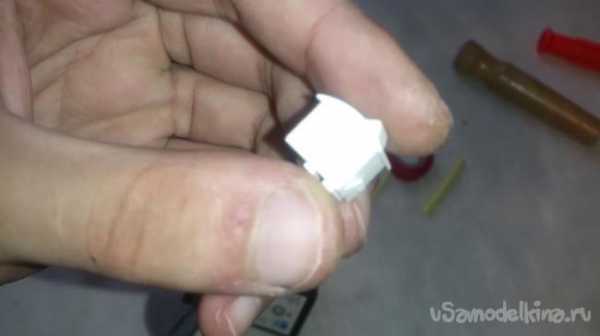

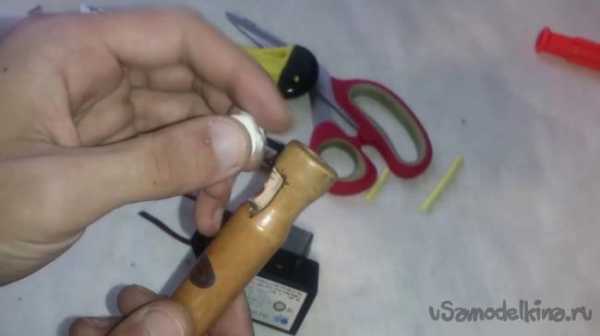

Устанавливаем включатель


Продолжаем собирать его дольше, соединяем сетевой шнур, с включателем и с самим паяльником

Закрепляем крышку трансформатора

Следующим шагом будет изготовление самого жала

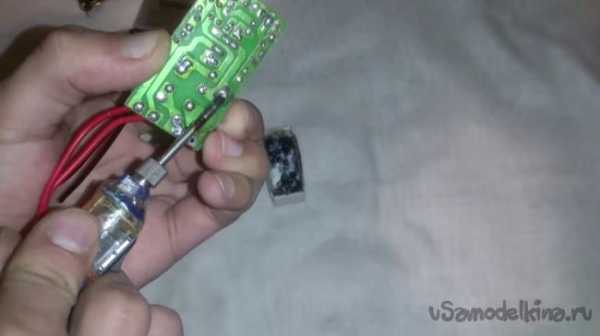

Для того что бы прикрепить жало к паяльнику, используем соединение для проводов



Прикрепляем их


Для изготовления самого жала, нам понадобиться медный провод, диаметром 1мм, придаём ему нужную форму

Крепим его

И всё, только что мы изготовили импульсный паяльник своими руками!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Импульсный паяльник своими руками

Импульсный паяльник своими руками

Выложить схема импульсного паяльника пришло в голову после как наткнулся на одном из форумов.   Достоинством импульсного самодельного паяльника является быстрый нагрев жала, и так же удобство пайки деталей небольших размеров.

Это паяльник с приминением внутри маломощного компактного электронного трансформатора на 50Вт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.

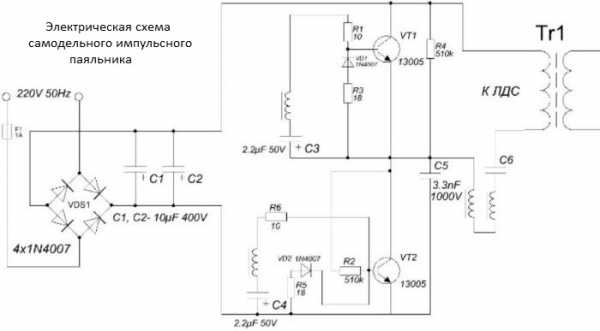

Схема устройства:

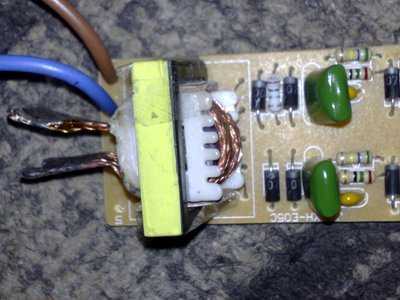

Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.

Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.

После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона.

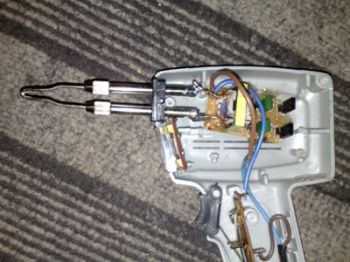

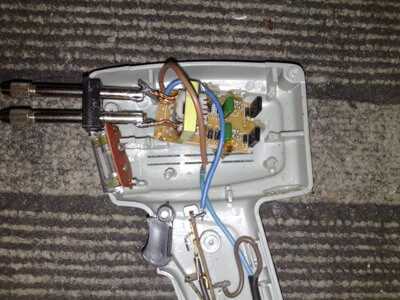

Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).

В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное.
Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.

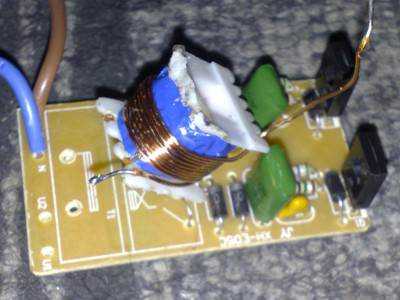

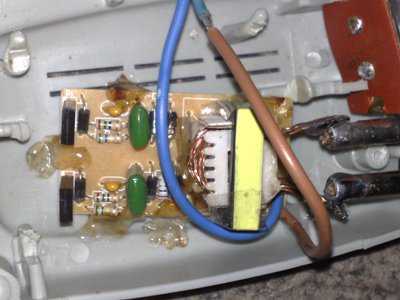

Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал.
Схема таких ЭТ стандартная – полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе.

В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.

Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.

Скачать печатную плату

Автор: Ака Касьян

radiostroi.ru

САМОДЕЛЬНЫЙ ИМПУЛЬСНЫЙ ПАЯЛЬНИК


   В радиолюбительском деле самым важным инструментом является паяльник. Сегодня паяльник конечно можно купить, ведь рынок забит не только дешевым китайским мусором. Если хорошо поискать за 5 -10 долларов можно приобрести маломощный радиолюбительский паяльник на 25-30 ватт, покупайте именно те, у которых мощность лежит в этом районе, а китайских хлам на 40 – 60 ватт выходит из строя после первого включения.

   Взамен можно купить электронный трансформатор для питания галогенных ламп 12 вольт и изготовить паяльник своими руками. За основу взят указанный трансформатор на 200 ватт. Внутри такого трансформатора стоит полумостовый преобразователь, блок заранее нужно разобрать для ничтожной доработки. Для начала нужно выпаять трансформатор и снять с него вторичную обмотку, на ее место мотаем новую. Обмотка содержит 2-3 витка провода с диаметром 1 мм, это у нас будет силовой обмоткой.

   Далее корпус уже можно закрыть и думать о внешнем дизайне паяльника. Можно приспособить под свою руку, дополнить корпус трансформатора ручкой-держателем, также не забудьте про выключатель питания, лучше использовать кнопку без фиксации, при нажатии которой паяльник включится. Далее нужно думать о жале. Жало согнуто из проволоки с диаметром 1-1,2 мм, заранее нужно приспособить крепеж для жала, удобно использовать болты и текстолит. Выключатель питания можно спрятать сзади корпуса или выполнить в виде курка, как в данном случае, последний вариант очень удобен.

   После нажатия на кнопку, паяльник разогревается в течении 5 секунд, то есть по принципу мы замкнули выводы вторичной обмотки трансформатора, в следствии которого проволока (жало) нагревается. Не стоит слишком долго включать такой паяльник, используйте только во время пайки, поскольку внутри стоит импульсная схема преобразователя которая работает на пределе своих сил. При желании паяльник можно дополнить светодиодным фонариком, это для любителей ночных работ по радиоэлектронике.


Поделитесь полезными схемами

ТРАНСФОРМАТОРНЫЙ ПАЯЛЬНИК

    Единственное отличие заключается в том, что в данном случае вместо импульсного блока питания использован сетевой трансформатор. Точную мощность трансформатора сказать не могу, но во время работы паяльник потребляет чуть больше 100 ватт.


ПОДСВЕТКА ШКАФА

   Как подключить внутреннюю подсветку в шкафу или серванте гостинной – пример и описание с пошаговым фотообзором.




ЭЛЕКТРОЗАЖИГАЛКА

    Простой высоковольтный преобразователь, на выходе которого образуется высокое напряжение в виде электрических разрядов. Напряжение этих разрядов может достигать нескольких десятков тысяч вольт, но сила тока слишком мала, поэтому никакой опасности из себя такая зажигалка не представляет.


samodelnie.ru

Два способа сделать импульсный паяльный пистолет

Паяльник является одним из основных инструментов, применяемых мастерами-электронщиками в своей работе. В процессе ремонта электронных схем собственно пайка занимает относительно небольшие промежутки времени.

При этом паяльник остаётся включенным и длительное время бесполезно излучает тепло. В таких случаях может оказаться весьма удобным простой импульсный паяльник, экономящий электроэнергию.

Отличительные качества

Импульсный паяльник имеет некоторые отличия от традиционных устройств, применяемых для пайки:

  • работа в импульсном режиме, только при нажатой кнопке;
  • быстрый разогрев до рабочей температуры, время которого не превышает нескольких секунд;
  • жало импульсного паяльника представляет собой проводник, нагреваемый протекающим по нему током.

Обычный электропаяльник является прибором, обладающим существенной инерцией. Его жало изготавливается из медного прутка. Нагрев осуществляется контактным способом, путём теплопередачи от нихромовой спирали, нагреваемой электрическим током.

Нагрев такого прибора может длиться несколько минут, что естественно доставляет неудобства. По этой причине такие паяльники не выключают.

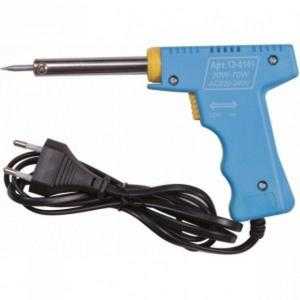

Импульсные паяльники выполняются в форме пистолетов, имеющих кнопку включения, расположенную в районе курка. На конце «ствола» располагается петля из медной проволоки, играющая роль жала импульсного паяльника.

Для удобства осуществления пайки, возле жала обычно располагается подсветка, включающаяся при нажатии кнопки включения. Роль подсветки в старых моделях импульсных паяльников играла низковольтная лампочка накаливания, в современных моделях используются светодиоды.

Два типа блоков питания

Внутри корпуса находится блок питания устройства, обеспечивающий ток накала и питание подсветки. Конструкции блоков питания бывают двух типов.

Первый тип – это трансформаторный паяльник. Схема такого блока весьма проста. Внутри его корпуса установлен обычный понижающий трансформатор, рассчитанный на работу от сети 220 вольт.

Трансформатор имеет две вторичные обмотки. Одна из них питает лампу или светодиод подсветки. Вторая является силовой, по ней протекает ток накала жала. Силовая обмотка содержит 1-2 витка, сделаннных медной шиной или толстым проводом. В конце «ствола» пистолета эта обмотка надёжно соединяется с проволочной петлёй, служащей жалом паяльника.

Курок пистолета осуществляет импульсное подключение первичной обмотки трансформатора к сети. При этом вторичная силовая обмотка, работая в режиме короткого замыкания, производит быстрый разогрев рабочей части.

Второй тип импульсных паяльных приборов содержит преобразователь высокой частоты. Такая схема, безусловно, сложнее предыдущей, но за счёт применения высокочастотного трансформатора, позволяет существенно снизить вес и габариты изделия.

Изготовление по трансформаторной схеме

Как уже было отмечено выше, электрическая схема трансформаторного устроства очень проста. Главными задачами, которые необходимо решить при изготовлении импульсного паяльника из трансформатора, – это найти подходящий трансформатор, пистолетную рукоятку с кнопкой и всё это скомпоновать.

Что касается трансформатора – подойдёт любой мощностью 50-100 Ватт. Если под рукой ничего такого нет, можно приобрести или снять со старого светильника трансформатор, использующийся в китайских люстрах для питания галогенных ламп на 12 Вольт.

Вторичную обмотку нужно аккуратно демонтировать, не повредив первичную. Вместо неё наматывается один виток шиной достаточного сечения. Здесь важно подобрать такой проводник, который пройдёт в окно магнитопровода трансформатора. Шина должна доходить до конца «ствола», где её нужно соединить с медной петлёй – жалом.

Расположить трансформатор можно либо в рукоятке, либо на линии «ствола». По возможности следует располагать трансформатор как можно ближе к жалу, так как по вторичной обмотке будет проходить значительный ток, и этот виток лучше сделать коротким.

Схема с высокочастотным преобразователем

Для изготовления самодельного импульсного паяльника второго типа необходимо собрать схему преобразователя частоты. Эта задача представляет определённую сложность, требует некоторой квалификации, и скорее всего игра бы не стоила свеч, если бы не одно обстоятельство.

Подходящий готовый преобразователь имеется в электронном балласте, который можно извлечь из энергосберегающей лампы или люминесцентного светильника.

Переделка внутренней схемы электронного балласта минимальна. Нужно замкнуть между собой проводники, питающие газоразрядную лампу. После этого остаётся только дополнить импульсный трансформатор устройства вторичной обмоткой из одного витка толстого провода. Всё просто, но не совсем.

На штатном трансформаторе, которым снабжена электронная пускорегулирующая аппаратура люминесцентных ламп, это сделать не удастся. Дело в том, что этот трансформатор весьма мал, и никакой провод внутрь его кольца не просунуть.

Выход один. Нужно найти ферритовое кольцо большего типоразмера и намотать на неё первичную обмотку, не забывая прокладывать между слоями изоляцию из лакоткани. Через оставшееся в середине кольца отверстие нужно пропустить один виток провода, который будет служить вторичной обмоткой.

Принцип компоновки тот же, что и в предыдущей конструкции. Трансформатор (а значит, и вся плата преобразователя) должен быть расположен как можно ближе к проволочному жалу. Кнопка, как и в предыдущем случае, должна включать подачу сетевого напряжения, в данной схеме – на плату преобразователя.

Преимущества и недостатки

Несколько слов о достоинствах и недостатках этих конструкций. Итак, в активе имеем следующие положительные качества:

  • импульсный паяльник пистолет удобно держать в руке, кнопка включения находится под указательным пальцем;
  • быстрый разогрев паяльника позволяет держать его отключенным, производя включение только по необходимости, что экономит электроэнергию;
  • имеющаяся подсветка создаёт дополнительные удобства при пайке.

Имеются некоторые недостатки, проявляющиеся в работе импульсных устройств. Один из них связан с напряжённым режимом работы жал таких паяльников. Дело в том, что от величины сечения петли жала зависит скорость нагрева.

Если брать проволоку большого сечения, время разогрева, да и величина требуемого тока, увеличивается. Более тонкая проволока греется быстрее, однако и быстрее сгорает.

В отличие от обычного паяльника, жало импульсного прибора служит гораздо меньше. По этой причине в конструкциях следует предусматривать возможность лёгкой замены этого элемента.

svaring.com

Импульсный паяльник своими руками (схема прилагается) |

Одним из самых удобных в работе паяльником является импульсный (трансформаторный) паяльник, внешне напоминающий пистолет. Он может быть оснащен как жалом, так и различными насадками. Главное отличие этого паяльника от обычного в том, что он быстрее нагревается, в среднем, до 5 секунд. Это позволяет включать его сразу перед работой и cэкономить время. Такое устройство можно сделать своими руками, изучив схему импульсного паяльника и другие инструкции ниже.

Видео, наглядно показывающее весь процесс изготовления импульсного паяльника:

Также, вашему вниманию пошаговая фото-инструкция:

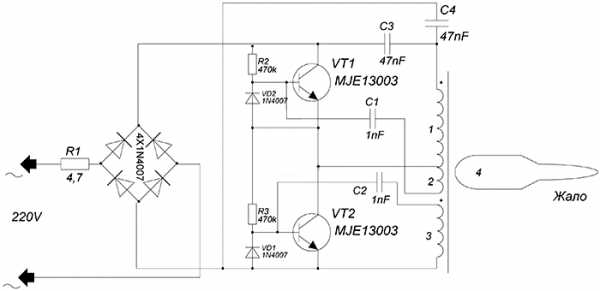

Прежде всего, внимательно изучите схему импульсного паяльника:
