Нейлер: что это и где применяется

Нейлер – это приспособление для забивания крепежных деталей (гвоздей, шпилек, скоб). Он так же известен как гвоздезабиватель, электромолоток, гвоздобой, монтажный гвоздезабивной пистолет.

В качестве расходных материалов используют не стандартные гвозди, а специальные обоймы и наборы крепежа. Фото нейлера представлено в нашей галерее.

Область применения

Внутренние строительные работы – установка напольных и потолочных покрытий, отделка полов плинтусами.

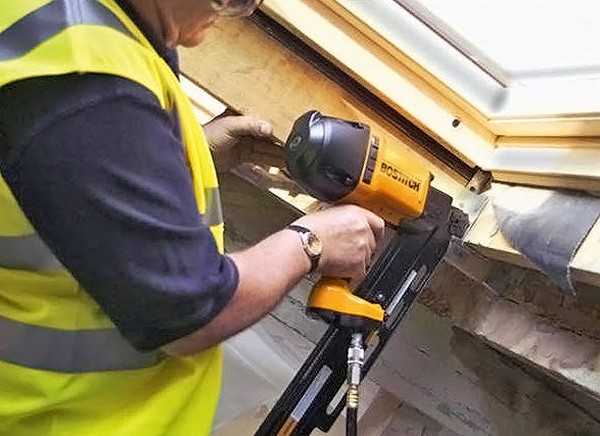

Кровельный ремонт – фиксация гидроизоляционного и пароизоляционного слоя, мягкой кровли (рубероид и битумная черепица), обшивка зданий легкими панелями, сооружение элементов стропильной системы и установка доборов крыши.

Сборка новой и ремонт старой корпусной мебели и элементов интерьера – установка задних облицовочных стенок на шкафы, комоды, тумбы. Обивка мягкой мебели тканью. Создание лестниц, дверных коробок, ограждений.

Изготовление поддонов, настилов и различных упаковочных ящиков.

Конструкция и виды нейлера

Устройство представляет собой пластиковый корпус, на котором находится курок для приведения инструмента в действие и магазин с крепежом. Последние могут быть в виде барабана (гвозди находятся в рулоне) или рейки (гвозди расположены в прямой обойме).

Барабанные магазины более вместительны, но и весят больше, чем реечные. Для сезонных работ оптимальный выбор – пистолет с рейкой на 100 «патронов».

После нажатия курка поршень, спрятанный в корпусе, с определенной силой ударяет по торцу крепежа и вгоняет его в поверхность изделия. После чего поршень возвращается в исходное положение, а из магазина поступает новый гвоздь, и процесс повторяется при повторном нажатии спускового механизма. По типу привода гвоздобои подразделяются на 5 видов.

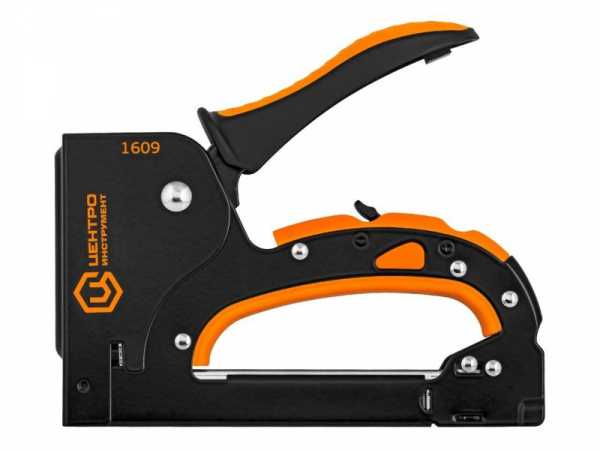

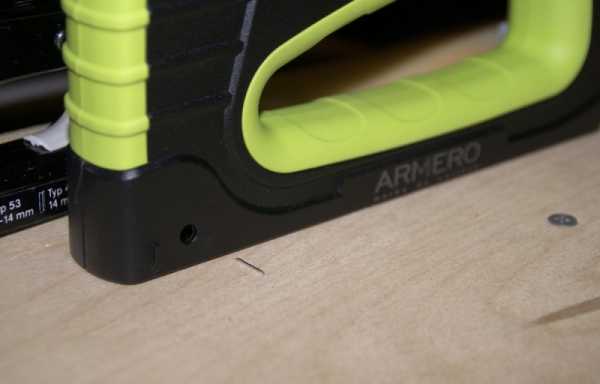

Механический

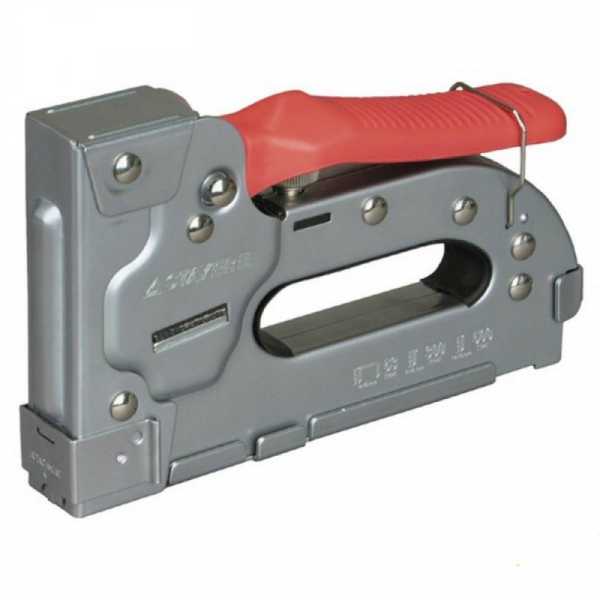

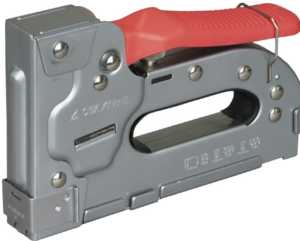

Представляет собой степлер для забивания скоб, но встречаются и механические модели для гвоздей. Источником энергии служит сжатая пружина, которая приводится в работу от кнопки.

Преимущества таких видов – простота конструкции, невысокая стоимость, хорошая ремонтопригодность и безопасность в эксплуатации. Среди недостатков – невозможность работы по очень прочным поверхностям.

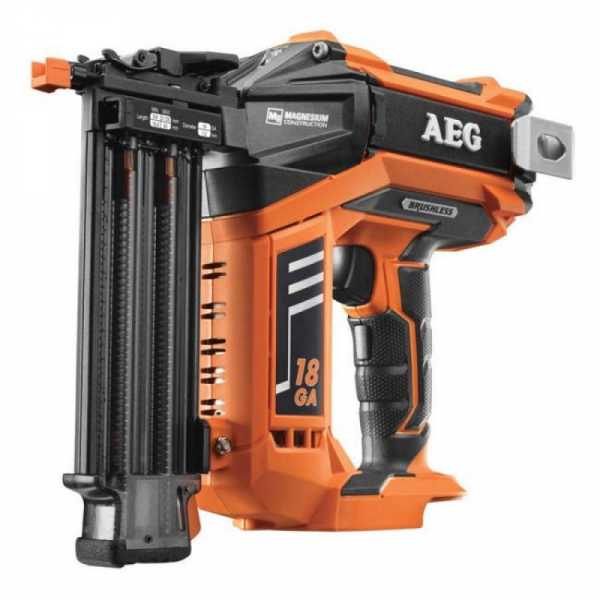

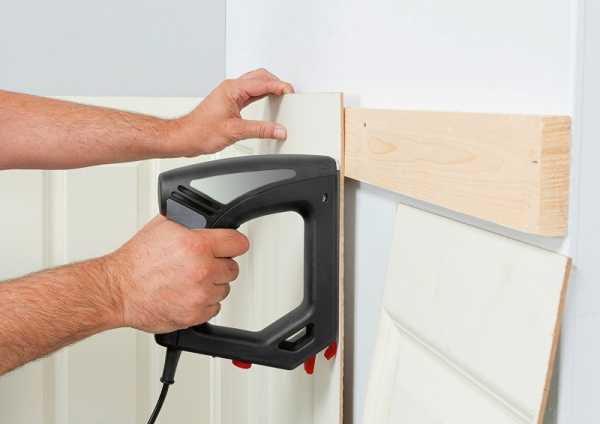

Электрический

Часто используют для обшивки стен вагонкой и другими отделочными материалами. Существуют модели, работающие от сети или аккумулятора.

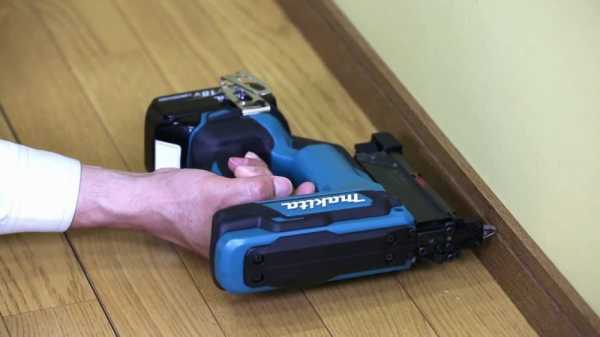

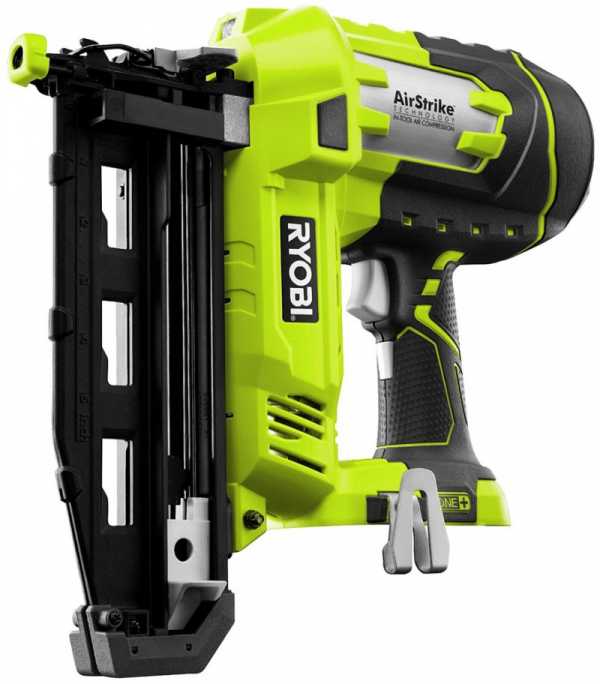

Главный плюс аккумуляторных гвоздезабивателей – это их мобильность. С устройством можно работать в зонах без доступа к розеткам. Отпадает необходимость искать удлинители. Устройство полностью электробезопасно. Очевидный минус – это периодическая подзарядка батареи.

Но производители давно и успешно решают этот вопрос. Так в продаже появились электромолотки с мощным аккумулятором, полная разрядка которого происходит после 700 ударов. В комплектации поставляется сразу 2 батареи, что очень удобно для непрерывного процесса: одна заряжается, пока вторая работает.

Стоимость моделей с независимым питанием несколько выше, поэтому многие потребители останавливаются на приборах, работающих от сети.

Сетевой гвоздезабиватель отличается большей доступностью по цене. Модели оснащены кабелем, стандартная длина которого 5 м. Такой метраж позволяет подключить прибор даже внутри большого помещения. Чтобы избежать перегрева сетевого или аккумуляторного электронейлера нужно делает небольшие по времени остановки в работе.

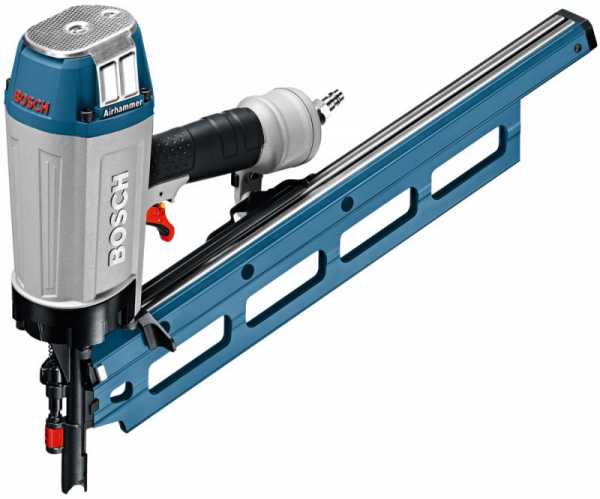

Пневматический

Принцип работы основан на энергии сжатого воздуха, подаваемого к рукоятке с помощью гибкого шланга. Наибольшее распространение получили пневмонейлеры у мебельщиков и обработчиков дерева.

Преимущества: безопасность, высокая производительность (на 1 секунду приходится до 5 выстрелов), простота конструкции. Отрицательная сторона – наличие присоединительного рукава и компрессора.

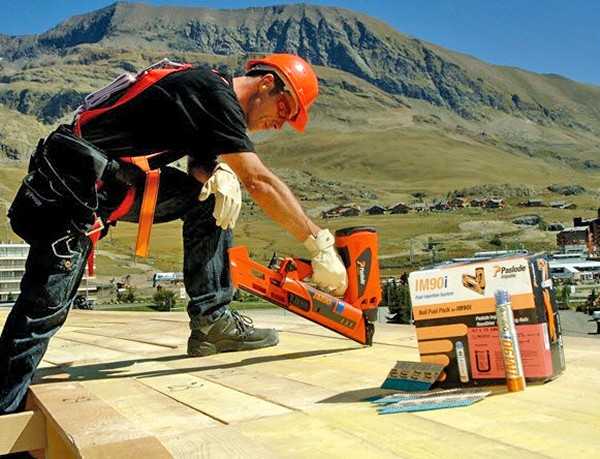

Газовый

В корпусе такого инструмента находится резервуар со смесью пропана и бутана. После нажатия курка загорается искра от пьезоэлемента, которая под воздействием газа приводит поршень в движение. Один газовый баллончик прослужит примерно 1000 раз, конкретное число выстрелов указывают на его корпусе.

Достоинства инструмента – автономность работы, невысокие расходы на обслуживание. Среди недостатков – выхлоп отработанных газов, необходимость очищения от нагара и сажи в рабочем отсеке.

Пороховой

Это самый мощный среди линейки электропистолетов. Энергия образуется за счет пороза, расположенного в специальном патроне. Подходит для пробивания бетона и металла. Может работать в автоматическом и полуавтоматическом режиме. При всей своей полезности устройство имеет ограничение в виде высокой цены.

Производители нейлеров

Мировой рынок сбыта устройств поделили между собой 2 крупнейших производителя электромолотков – Bosch (Германия) и Makita (Япония). Однозначного ответа на вопрос, какой гвоздезабиватель лучше, здесь нет.

Гвоздезабиватели Bosch считаются более дорогими. Но при этом многие модели мощнее, чем японские аналоги. Фирма позиционирует свои товары как для бытовых нужд (зеленая серия), так и для профессионалов (продукция синей серии). Поэтому каждый сможет подобрать инструмент под свои потребности. Как правило, нейлеры этой фирмы несколько тяжелее.

Если сравнивать страну сборки, то гвоздезабиватели Makita собирают в Китае. Это и делает изделие демократичным по стоимости.

Для новичков или тех, кто не использует нейлер как инструмент на каждый день лучше остановиться на японской фирме. А для тех, чья работа связана с монтажными и строительными работами, стоит приобрести мощный и профессиональный прибор родом из Германии.

Фото гвоздезабивателей

Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

обзор видов инструментов, принцип их работы и особенности в применении

На современном рынке строительной техники и материалов можно выбрать массу инструментов, облегчающих проводить ремонтные и строительные работы.

К сожалению, электрический молоток для гвоздей, не так уж и просто.

Принцип работы электромолотка

Электромолоток для забивания

В нашей стране данный инструмент не пользуется большим спросом.

Крупные строительные и промышленные компании используют электромолотки в целях экономии времени на строительство разных объектов.

Спрос на молотки электрического типа поспособствовал созданию огромного количества моделей, предназначенных для работы на отдельном виде стройматериала.

На рынке стройматериалов можно выбрать даже такие модели электромолотков, которые предназначены исключительно для работы по отдельному виду дерева.

Можно приобрести инструменты для профессионального или любительского (домашнего) использования.

Пользоваться электрическим молотком для забивания гвоздиков достаточно просто. Для забивания гвоздя электромолотком, человеку не требуется прилагать особых усилий.

Для забивания, достаточно преподнести электромолоток к гвоздю, после чего – нажать на специальный курок. Поршень, работающий за счет энергии пороха, электрически, газа или сжатого воздуха, загоняет гвоздь в требуемое для этого место.

Забив гвоздь, поршень возвращается в первоначальное положение, а из барабанного отсека автоматически поступает следующий гвоздь. Данный процесс продолжается до тех пор, пока барабан полностью не опустеет.

При помощи электрического молотка можно забить два и более гвоздя в секунду. Обычным молотком забить такое количество гвоздей просто невозможно. Электрические инструменты удобны для строительства абсолютно любого объекта.

Данный тип электромолотка используется для сборки мебели, ремонтных и строительных работ. Удобен для монтирования натяжных потолков и строительства пола помещения.

Виды электрических молотков

Пневматический электромолоток

Электрический гвоздескобозабиватель

Данный вид электромолотков наиболее популярен на современном рынке строительных инструментов.

Максимальная длина гвоздей, которые сможет забить инструмент, равна 22 сантиметрам.

Функционирование инструмента обеспечивается компрессором, присоединенным к эластичному шлангу.

Характеристике компрессора указываются в инструкции, прилагаемой к инструменту, при покупке.

Использовать электрический молоток для гвоздей, купить который можно в любом магазине строительных материалов и инструментов, достаточно легко и просто.

Со строительными или другими подобными работами сможет даже неопытный мастер. Кроме того, инструмент обладает хорошими техническими характеристиками и имеет небольшой вес.

Электрический тип молотка

Данный тип инструмента используется для проведения отделочных работ. Основная функция данного типа инструмента – вбивать легкие и небольшие элементы декора и шпильки, вместо огромных гвоздей.

Электромолоток способен работать от сети и даже от аккумулятора. Инструменты оборудованы аккумулятором, поэтому пользоваться ими удобнее.

Габариты и вес электромолотка незначительны, поэтому ним легко пользоваться. Использовать электрический молоток для гвоздей, цена на который в разы меньше остальных видов, можно для проведения ремонта дома или для работы на небольшом предприятии, к примеру, мебельном.

К недостаткам можно отнести то, что инструмент не способен забивать гвозди большого размера, а забивание равно одному гвоздю в секунду. Данный тип электромолотков не обладает большой мощностью.

Газовый электромолоток

Газовый строительный молоток

Данный тип электроинструмента является наиболее мощным, поскольку может забивать дюбеля даже в бетон.

Процесс забивания осуществляется за счет микровзрывов, которые образовываются вследствие взаимодействия газа и кислорода.

Взрыв придавливает поршень, вследствие чего, происходит забивание дюбеля.

Для функциональности данного типа электромолотка требуется специальные газовые баллончики и, соответственно, патроны с дюбелями или гвоздями.

Количество забиваний указывается на баллончике с газом. Стандартный тип баллончиков способен произвести около 1000 взрывов.

К преимуществам электромолотка такого типа можно отнести мобильность, поскольку нет ограничения, на проведение строительных или ремонтных работ, в пространстве. Электромолоток недорог в техническом обслуживании. Весит около 3-4 килограмм и достаточно прост в использовании.

К сожалению, цена на данный тип электромолотков, в разы больше, чем на остальные модели.

Электромолоток нельзя использовать в закрытом помещении, поскольку в процессе использования, инструмент выделяет неблагоприятные, для человеческого организма, газы. Отсек, производящий взрывы, требуется время от времени чистить от появившейся сажи. Если не соблюдать данное правило, инструмент засорится и не сможет функционировать.

Пороховый электромолоток

Забивание дюбеля в бетон или другую поверхность производится из-за пороха, содержащегося в патроне. Электромолоток порохового типа можно использовать в двух разных режимах: полуавтомат и автомат.

От выбранного режима зависит скорость вбивания дюбелей. Инструмент данного типа способен работать автономно, без подключения к электросети.

Данный тип электромолотка, также как и газовый тип, категорически запрещено использовать в закрытом помещении, поскольку инструмент выделяет выхлопы и взрывные химические вещества.

Время от времени инструмент требует чистки от сажи и остатков пороха. Предназначается электромолоток исключительно для объемных строительных работ и прямого монтажа.

На видео представлено обзор газового пистолета:

foxremont.com

Пневмопистолет для гвоздей: виды и принципы выбора

Содержание публикации:
Пневмопистолет для гвоздей: преимущества
Основные технические характеристики и особенности пневматического нейлера
Пневматический пистолет для гвоздей и его дополнительные опции

Если ваша трудовая деятельность непосредственно связана с забиванием огромного количества гвоздей, то самое время задуматься над приобретением такого инструмента, как пневмопистолет для гвоздей или, как его еще называют на импортный лад, нейлер. Он станет для вас незаменимым помощником и позволит ускорить процесс соединения деревянных изделий. В данной статье вместе с сайтом stroisovety.org мы подробно разберемся с этим инструментом – изучим его особенности, определимся с критериями выбора и научимся правильно ним работать.

Строительный пистолет для гвоздей фото

Пневмопистолет для гвоздей: преимущества

Как и любой другой инструмент, пневматический пистолет для забивания гвоздей предоставляет пользователю целый ряд преимуществ, которые в значительной мере облегчают работу. Что касается пневматического нейлера, то это следующие преимущества.

1. Малый вес, что непременно сказывается на удобстве в работе.
2. Большая скорость работы – современный нейлер способен забивать до 5 гвоздей в секунду.
3. Мощность удара – вам не придется бить дважды. Пневматический пистолет загоняет гвоздь по самую шляпку с первого удара. Осечек практически не бывает.
4. В отличие от пороховых пистолетов для гвоздей, пользователю не понадобится оформлять специальную лицензию.
5. Надежность и простота конструкции – ломаться в этом инструменте просто нечему. Он состоит из корпуса, спускового механизма и поршня, благодаря которому осуществляется процесс забивания гвоздей.

Принцип работы пневматического нейлера фото

Кроме того, к преимуществам, которые предоставляет строительный пистолет для гвоздей, можно отнести низкую себестоимость выстрела, по сравнению с электрическими или пороховыми аналогами, а также малую стоимость самого инструмента. В общем, лучше и дешевле инструмента для проведения плотницких работ не придумаешь.

К недостаткам пневматического нейлера можно отнести привязку к источнику электрической энергии и необходимость в использовании компрессора. Во всем остальном этот инструмент обладает исключительно преимуществами.

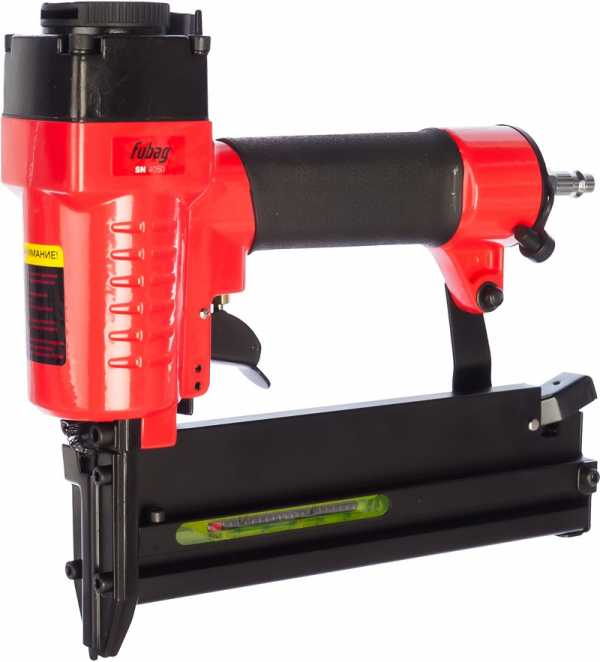

Пневмопистолет для гвоздей фото

Основные технические характеристики и особенности пневматического нейлера

Современная промышленность производит достаточно много разнообразных устройств для забивания гвоздей. Выделяется среди них пневматический нейлер – в зависимости от модели, он может работать как с тонкими и небольшого размера гвоздями, так и с крупногабаритными крепежными изделиями, размер которых достигает по длине 22мм и диаметру 0,5см. Это первый нюанс, а вернее техническая характеристика, на которую нужно обратить внимание, задаваясь вопросом, как выбрать пистолет для гвоздей? Так как универсальных изделий этого типа не существует, то придется заранее определиться с типоразмером используемых гвоздей.

Пистолет для забивания гвоздей: основные характеристики

Следующая техническая характеристика, без которой невозможно выбрать подходящий пистолет для гвоздей, – это его рабочее давление. Да, на то он и пневмопистолет. Стрелять без подачи сжатого воздуха он не сможет – дополнительно понадобится приобрести компрессор. Какой именно? А вот это и обуславливает рабочее давление инструмента – как правило, практически все производители этого инструмента указывают либо модель необходимого компрессора, либо рекомендуемые характеристики, которыми он должен обладать. Большинство подобной продукции работает при давлении сжатого воздуха до 8 Бар. Также следует обратить внимание и на расход воздуха на один выстрел – от этого зависит производительность инструмента и объем ресивера, которым должен обладать выбранный вами компрессор.

Как видите, основных характеристик, которые могут оказать влияние на выбор этого инструмента, не так уж много. Все остальные, такие как сила удара и ей подобные характеристики, уже заложены в изделие и обусловлены используемыми для стрельбы гвоздями. Есть, правда, модели с регулируемой силой удара, но в большинстве случаев такая опция оказывается малоэффективной.

Монтажный пистолет для гвоздей фото

Пневматический пистолет для гвоздей и его дополнительные опции

Задаваясь вопросом, какой приобрести монтажный пистолет для гвоздей, нужно учитывать не только размер забиваемых гвоздей и ряд других, не менее важных особенностей этого инструмента. Обратить внимание нужно на следующие «мелочи».

1. Размер, а вернее, объем барабана для расходного материала. Он может вмещать как несколько десятков зарядов, так и целую сотню. В последнем случае значительно увеличивается вес инструмента с полным «боекомплектом», что непременно скажется на удобстве его использования. Нужно выбрать золотую середину, которая, как правило, колеблется в пределах 50-ти зарядов. В этом отношении лучше отдать предпочтение инструменту с кассетным магазином.
2. Регулировка глубины забивания. Иногда без нее просто не обойтись – ведь не всегда требуется забивать гвозди до отказа.
3. Защита от случайного включения, повторного и холостого выстрела – эти опции обеспечат безопасную работу инструмента и сведут к минимуму возможность получения травм в процессе монтажа.

Пистолет для гвоздей пневматический фото

А теперь несколько слов об альтернативе, с помощью которой можно заменить пневмопистолет для забивания гвоздей. Как вы, наверное, уже поняли из ранее сказанного, что существуют электрические, газовые и пороховые аналоги этого инструмента. Они имеют больше недостатков, но, тем не менее, с успехом применяются в ремонте и строительстве.

• Газовый пистолет для гвоздей, в котором для забивания используется энергия взрыва газо-воздушной смеси, отличается высокой силой удара, что позволяет с его помощью вбивать гвозди в кирпич и даже бетон. Недостатком этого пистолета является высокая стоимость одного выстрела – кроме того, он просто не в состоянии работать с тонкими гвоздями.
• Пороховой пистолет для забивания гвоздей по своей универсальности ушел не далеко от своего газового аналога, а еще для обеспечения разной мощности удара требуется использовать особые заряды. Он также не в состоянии работать с мелкими гвоздями.
• В этом отношении всем им может дать фору электрический пистолет для гвоздей – он самым лучшим образом приспособлен для работы с малыми крепежными изделиями. Что же касается больших и средних гвоздей, то, увы, с ними он справляется не очень хорошо.

Напоследок напомню одну небольшую деталь – пневмопистолет для гвоздей является серьезным инструментом, который не покупается на один день или для выполнения разовой работы. Это серьезная вещь, которая призвана служить долго. Именно поэтому при выборе такого инструмента предпочтение лучше отдать продукции от известного производителя, инструмент которого прошел проверку временем.

Автор статьи Александр Куликов

stroisovety.org

Строительные пистолеты для дюбелей и гвоздей

Сфера строительства и ремонта включает в себя такой вид работы, как крепление различных материалов при помощи монтажных дюбелей. Забивание такого крепежа вручную занимает колоссального количества времени, поэтому для этих целей используются строительные пистолеты. Принцип их работы заключается в забивании крепёжного изделия при помощи поршня, который приводится в движение благодаря различным воздействиям. Основными считаются 4 типа пистолетов:

• Газовые
• Пороховые
• Пневматические
• Электрические

Строительные пистолеты для дюбелей

Для забивания дюбелей может использоваться любой строительно-монтажный пистолет, но в основном это пороховые и газовые модели инструментов. Газовый строительный пистолет работает за счёт смешивания кислорода и газа, в смесь которых, из аккумулятора инструмента, проникает искра. Вследствие этих взаимодействий случается маленький взрыв, который приводит в движение поршень и осуществляет удар по дюбелю. Для монтажа такого типа необходима оснастка в виде баллончика с газом и патронов с дюбелями или гвоздями. Каждый баллончик имеет определённое количество выстрелов, которое колеблется в районе 1000, но конкретная информация указана на самом баллоне с газом. К плюсам газового строительного пистолета относится его независимость, что позволяет работать в неудобных условиях и отдалённых от электроснабжения местах. При весе 3–4 кг газовый пистолет имеет большую мощность, что необходимо для работы с бетонными и стальными поверхностями. Эксплуатация данного инструмента относительно проста. Минусы этого инструмента заключаются в дорогостоящей цене на него, а также невозможность работать внутри помещения, которое не проветривается достаточно хорошо. Это связано с выхлопными газами, выпускаемыми в процессе эксплуатации. Во избежание засорения, отсек в котором взрывается смесь, требует постоянной чистки. Популярными считаются марки: Hilti, Toua, Aiken.

Пороховой тип строительных пистолетов так же как и газовый имеет свои преимущества и недостатки. Взаимодействие с поршневой системой у данного устройства происходит за счёт возгорания пороха, находящегося в патронах, что создаёт импульс необходимый для забивания дюбеля. Пороховой строительный пистолет, как и газовый используется для прямых монтажей, что позволяет совершать монтаж метизов без предварительного сверления, а также в различных условиях. Устройство может работать в двух режимах, разнящихся скоростью подачи дюбелей:

• Автоматический
• Полуавтомат

Инструмент порохового типа отличается значительной мощностью и также как, и газовый тип требует чистки основного отсека от продуктов сгорания пороха и сажи. Среди лидеров пороховых строительных пистолетов выделяется французский бренд Spit.

Строительные пистолеты для гвоздей

Пистолет для гвоздей может быть любого типа. Но всё зависит от условий работы и особенностей крепления. Пневматические пистолеты могут использоваться и для крепления дюбелей в бетон или металл, но тогда они должны быть очень мощными. Для гвоздей данный вид пистолета подходит намного лучше. Забиваемые гвозди могут достигать длины в 220 мм. Цена на гвоздезабивной пневматический пистолет меньше, чем на другие виды пистолетов, но он требует дополнительного приобретения компрессора. При необходимости лучше выбрать компрессор, а также заменить шланг, идущий от него, на более длинный. Пневмопистолет не является автономным и для его работы требуется электропитание. К достоинствам пистолета для забивания гвоздей можно отнести его простоту в использовании, небольшой вес, а также возможность эксплуатации в любых помещениях, даже закрытых. Одной из компаний, изготавливающих пневмопистолеты, является Trusty.

Электрические пистолеты не обладают такой мощностью, как остальные типы и поэтому подходят для гвоздей маленькой длины, а также для вбивания различных декоративных элементов, шпилек, штифтов. Гвоздезабивной электрический пистолет зависит от электричества, но не в полной мере, так как имеет возможность работать от аккумуляторной батареи. Это позволяет использовать его более мобильно. Ввиду отсутствия вредных выбросов, электрический пистолет для забивания гвоздей можно эксплуатировать в помещении. Также к плюсам относится низкая стоимость инструмента, но соответственно технические характеристики таких пистолетов ниже, чем у других.

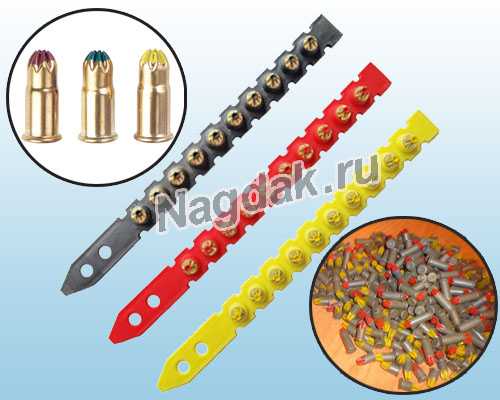

Патроны для строительных пистолетов

Патроны для строительного пистолета являются холостыми, и в их состав входит бездымный порох. Монтажные строительные патроны отличаются размерами и мощностью. Для удобства их использования они помечены разными цветами. Поэтому покупая патроны для строительно-монтажного пистолета, следует уточнять, что означает маркировка.

Строительные пистолеты существуют в большом разнообразии, поэтому подбор устройства, а также сопутствующие товары и оснастку следует делать в соответствии с задачами, которые будет решать выбранный инструмент.

Видео обзор газовый монтажный пистолет Toua GSN65

nagdak.ru

Виды гвоздей и гвоздезабивного инструмента для сборки деревянных поддонов и ящиков

Виды гвоздей

Гвозди делятся по виду исполнения:

По виду стержня:

• Гладкие ( с гладким стержнем, строительные) Наиболее распространенный тип гвоздей.

Достоинства:

• Низкая цена
• Легко забиваются в любую древесину
• Оказывают наименьшее влияние на ресурс инструмента
• Не ломаются при загибе

Недостатки:

• Низкие крепежные свойства при прямом сращивании деталей

• Ершенные (с кольцевой накаткой)

Достоинства:

• Высокие крепежные свойства
• Невысокая цена

Недостатки:

• Оказывают наибольшее влияние на носовую часть инструмента
• При забивании в мороженную доску, обладают низкими крепежными свойствами
• Иногда ломаются при загибе ввиду глубокой накатки

• Винтовые ( витые)

Достоинства:

• Не оказывают большого влияния на инструмент, продлевая его ресурс
• Обладают хорошими крепежными свойствами в сухой, влажной и мороженной древесине

Недостатки:

• высокая цена (на 5% выше ершенных)
• сложность исполнения

По виду заточки гвозди бывают:

• Обоюдоострые или острые гвозди. Легко забиваются в любую древесину. Могут пробивать металлическую ленту. Самый распространенный тип заточки.

• Гвозди со скошенным острием. При сборке поддона на металлической поверхности при стрельбе под небольшим углом, сами загибаются, что позволяет избежать дополнительных операций по переворачиванию поддона и загибания гвоздей молотком. Тем самым увеличивается производительность.

• Гвозди с тупым острием. Применяются при работе с очень влажной или мороженой древесиной. Не раскалывают доску во время выстрела, тем самым, помогая экономить материал.

По виду покрытия и материала:

• Стандартный гвоздь (без покрытия)
• С электрогальваническим покрытием
• С горячей оцинковкой (гарантия на коррозийность до 50-и лет)
• Из нержавеющей стали.

Виды пневматических гвоздезабивных инструментов, которые применяются для изготовления поддонов и ящиков

Существует несколько основных типов гвоздезабивных инструментов, которые могут быть использованы при сборке деревянной тары.

• Барабанные гвоздезабивные инструменты (инструменты для гвоздей в рулонах)
• Гвоздезабивные инструменты для кассетных (реечных) гвоздей. Они в свою очередь подразделяются на два вида:
• Инструменты для гвоздей PE-Strip (в пластиковой склейке)
• Инструменты для гвоздей D-Head (Strip nails) (в бумажной склейке)

Рассмотрим более подробно все типы.

1. Барабанные гвоздезабивные инструменты (Coil Nailer)

Представляют собой гвоздезабивные инструменты с магазином в виде барабана, в который загружаются специальные гвозди в рулонах.

Барабанные гвозди (гвозди в рулонах, в катушках) появились в России в начале 90-х годов прошлого века.

Гвозди для барабанных инструментов скреплены между собой при помощи проволоки или пластика и скручены в рулон.

По виду крепления между собой гвозди бывают:

• С проволочным креплением (Wire)
• В пластиковой обойме (plastic inserted)
• С креплением пластиковой ниткой (plastic rope)

По виду скручивания в рулон бывают:

• В плоских рулонах
• В конических рулонах

Угол наклона гвоздей с проволочным креплением в рулоне может быть 0 , 10, 15-16 градусов. Рулоны с пластиковым креплением производятся с углом наклона 0, 15-16, 20-21 градусов.

Длина гвоздей от 16 до 130мм. Диаметр от 1,6 до 4,2 мм.

В России наибольшую популярность приобрели гвозди с проволочным креплением в плоских рулонах с углом наклона гвоздей 15-16 градусов ввиду их невысокой стоимости, несложной технологии изготовления и большому количеству производителей

При этом к недостаткам таких гвоздей можно отнести то, что качественные гвозди не могут быть изготовлены из нержавейки или оцинковки. Правда есть возможность изготовления гвоздей с электрогальваническим покрытием, но при этом нужно понимать, что в первую очередь коррозии подвержены места соединения гвоздя с проволокой. От этой проблемы спасают гвозди скрепленные с помощью пластика (в пластиковой обойме или с помощью пластиковой нитки). При этом имеется возможность изготавливать гвозди с различным покрытием: нержавейка, электрогальваника, горячая оцинковка без ущерба для качества гвоздя.

Гвоздезабивные инструменты барабанного типа отличаются между собой по виду самого магазина, который может быть предназначен либо для гвоздей в плоских рулонах, либо для гвоздей в конических рулонах либо может работать и с теми и с другими рулонами.

По виду магазина инструменты для барабанных гвоздей делятся на следующие виды:

• С плоским магазином (для гвоздей в плоских рулонах)
• С коническим магазином (для гвоздей в конических рулонах)

Как и любой другой пневматический степлер, инструменты имеют высокую скорострельность (до 5-и выстрелов в секунду) , что является одним из важных факторов их применения. Инструменты могут работать с любыми видами гвоздей с любым видом заточки. Рабочий диапазон применяемых гвоздей довольно высокий. Инструменты имеют регулировку длины гвоздя в магазине, что позволяет избежать перекосов гвоздя во время работы. По сравнению с другими видами гвоздезабивных инструментов они имеют более сложный механизм подачи гвоздей, который требует тщательного ухода. Некоторые модели инструментов имеют регулировку глубины забивания, расположенную прямо на инструменте, что позволяет регулировать глубину забивания гвоздя без изменения о давления в пневмолинии.

Достоинства барабанных гвоздезабивных инструментов :

• Большой объем магазина (250-400 гвоздей)
• Невысокая стоимость гвоздей
• Возможность использования различных видов гвоздей (гладких, винтовых, ершенных (с кольцевой накаткой), со скошенным острием, с тупым острием и т.д.)
• Удобство и высокая скорость заряжания гвоздей .
• Высокая скорострельность
• Высокая надежность
• Хорошая балансировка и эргономичность
• Возможность крепить металлическую ленту к дереву
• Широкая возможность применения

Недостатки:

• Сложность исполнения системы подачи гвоздя
• Требует настройки барабана под длину используемого гвоздя при работе в вертикальных плоскостях.

Технические характеристики основных барабанных гвоздезабивных инструментов производства Airon (США)

Компания Airon (США) с 1975 года является производителем пневматического инструмента высокого качества для американского рынка. В настоящее время ассортимент компании насчитывает более ста моделей забивного инструмента, гайковертов, шлифовальных машин. В 1991 году основное производство компании Airon было перенесено в Тайвань. При этом, компании Airon удалось сохранить высокое качество выпускаемой продукции и довольно успешно конкурировать с другими мировыми производителями инструментов.В настоящее время продукция Airon продается более чем в 50-и странах.

2. Кассетные гвоздезабивные инструменты для гвоздей PE-Strip (Angle Framing Nailer)

Кассетные (реечные) гвозди (PE-Strip, P-Strip, Plastic Strip Nails) первыми появились на территории тогда еще существовавшего СССР. Причиной этому послужило начало производства инструментов отечественной сборки (скопированный инструмент производства Haubold (Германия), которые использовались для изготовления быстровозводимых зданий в северных районах страны. После распада СССР производство инструментов (они изготавливались в г. Рига) было приостановлено. Гвозди для инструментов производились на Речицком метизном заводе (Белоруссия). Производство этих гвоздей работает и сейчас.

Представляют собой полоску гвоздей соединенных между собой с помощью пластиковой ленты. Угол наклона гвоздей в кассете может быть: 17, 21,26,30,34 градусов. В России наибольшее распространение имеют гвозди с углом наклона 21 градус (+/- 1 градус). Опять же по причине отечественных инструментов. По виду гвоздя могут быть гладкие, винтовые или ершенные (изготавливаются редко). Могут иметь различное покрытие (без покрытия, электрогальваника, горячая оцинковка) либо изготавливаться из нержавеющей стали. Шляпка гвоздя круглая.

Инструменты для гвоздей PE-Strip просты в изготовлении и по конструкции мало чем отличаются от обыкновенных пневматических степлеров, разве что только размерами.

Гвоздь жестко фиксирован в магазине и не смещается при различных углах наклона инструмента.

Достоинства инструментов для PE-Strip:

1. Простота исполнения
2. Высокая надежность
3. Высокий ресурс
4. Высокая скорострельность
5. Небольшой вес
6. Возможность забивать гвозди до 210 мм
7. Возможность работы во всех плоскостях без предварительной настройки, благодаря жесткой фиксации гвоздей в магазине.
8. Возможность крепить металлическую ленту к дереву
9. Высокая эргономичность

Недостатки:

• Небольшое количество гвоздей в кассете (приходится часто перезаряжать)
• Достаточно высокая стоимость гвоздей

Технические характеристики основных гвоздезабивных инструментов для гвоздя PE-Stripпроизводства Airon (США)

3. Кассетные гвоздезабивные инструменты для гвоздя D-Head (Angle Framing Nailer)

Кассетные гвозди D-Head (HHN, Strip Nails, Papper tape clipped head nails, гвозди в бумажной склейке) появились в России в начале 90-х годов прошлого века наряду с барабанными гвоздями, но высокую популярность не завоевали из-за очень высоких цен. Наибольшее распространение имеют в США, Великобритании, Финляндии.

Выпускаются в виде кассеты, где гвозди располагаются плотно между собой и склеены с двух сторон при помощи бумажной ленты. Угол наклона гвоздей в кассете может составлять 28 либо 34 градуса. В России наибольшее распространение получили гвозди с углом наклона 34 градуса, благодаря инструментам Senco (США), которые одними из первых появились на российском рынке. По виду гвоздя бывают гладкие и ершенные (кольцевые). Винтовые гвозди в таких кассетах не выпускаются ввиду технологической сложности. По виду покрытия бывают без покрытия, оцинкованные (электрогальваника или горячая оцинковка). Могут изготавливаться из нержавеющей стали. Шляпка гвоздя срезанная (D – образная)

Инструменты для гвоздей D-Head и PE-Strip очень похожи между собой и отличаются только носовой частью и видом магазина.

Достоинства гвоздезабивных инструментов для D-Head:

1. Простота исполнения
2. Высокая надежность
3. Высокий ресурс
4. Высокая скорострельность
5. Небольшой вес
6. Возможность забивать гвозди до 100 мм
7. Возможность работы во всех плоскостях без предварительной настройки, благодаря жесткой фиксации гвоздей в магазине.
8. Возможность крепить металлическую ленту к дереву
9. Высокая эргономичность

Недостатки:

• Небольшое количество гвоздей в кассете (приходится часто перезаряжать)
• Достаточно высокая стоимость гвоздей
• Специфический вид шляпки (усеченная Д-образная шляпка)

Технические характеристики гвоздезабивных инструментов для гвоздя D-Head производства Airon (США).

Выводы:

Таким образом, рассмотрев виды гвоздезабивных инструментов, которые могут быть использованы для изготовления деревянных ящиков и поддонов, можно сделать следующие выводы:

• Для изготовления деревянных поддонов наиболее оправдано использование барабанных гвоздезабивных инструментов (большой объем магазина, низкая цена на гвозди по сравнению с другими типами гвоздей, высокая скорострельность, большой диапазон длин гвоздей)
• Для изготовления деревянных ящиков можно рекомендовать использование кассетных инструментов ввиду возможности работать такими инструментами в различных плоскостях и невысоким весом даже с заряженным магазином (ввиду небольшого количества гвоздей в магазине). Однако, не стоит отрицать и использование барабанных инструментов.

Сборка поддона с помощью пневматических инструментов барабанного типа.

При сборке деревянных поддонов нужно учитывать тот определяющий факт, что сама по себе отрасль является очень конкурентной и основными конкурентами среди производителей поддонов являются производители дешевых поддонов, сборка которых осуществляется с помощью ручных молотков. В этом случае, очень важно снизить себестоимость единицы поддона, которая может быть снижена за счет увеличения количества производимых поддонов при небольшом количестве рабочих за счет применения гвоздезабивных инструментов. А так же за счет уменьшения длины и диаметров гвоздей, используемых при сборке, без существенного ущерба для качества. Как правило, в современных российских условиях, требования ГОСТов выдерживают только производители дорогих и качественных поддонв.

Рассмотрим пример сборки стандартного поддона 1200 х 1000 мм на рабочем столе, предназначенным для сборки поддона, то есть имеющего размеченные места для шашек.

Вначале, выкладывается раскладка. Для этого укладываются шашки, сверху накрываются продольными и поперечными досками, то есть формируется сам каркас поддона. Затем, происходит крепление досок к шашкам при помощи пневмоинструмента типа С33/90-А3 ершенными или винтовыми гвоздями длиной 80 или 90мм (в зависимости от сорта и вида поддона). Как правило, в каждый узел забивается по три гвоздя.

Далее, выкладываются дополнительные доски (настил). Их количество зависит от типа поддона. Эти доски скрепляются с поперечными досками каркаса при помощи гвоздей небольшой длины, для чего используется инструмент С25/65-А1 или С29/70-А1. Учитывая тот факт, что толщина досок 20мм, как правило, применяют гвозди длиной от 40 до 70 мм. Эти доски не несут особенной конструктивной нагрузки и больше работают в вертикальной плоскости, удерживая общий груз и распределяя создаваемое грузом усилие на всю площадь поддона. Согласно существующего ГОСТа, гвозди, которые крепят дополнительные доски должны быть 2,5 х 60 мм гладкие, кольцевые либо витые и должны загибаться после забивания. Для чего, после крепежа настила, поддон переворачивается, и гвозди загибаются при помощи ручного молотка. Согласно расчетам, эта операция занимает более 10% времени, потраченного на сборку всего поддона. И многие производители стремятся минимизировать время, затрачиваемое на переворачивание поддона и загибание дополнительных досок следующими способами:

– Использование более коротких гвоздей, таких как 2,5 х 40 ерш. В этом случае острие гвоздя не торчит наружу и, соответственно, нет необходимости в операции загиба. Однако, в случае применения влажной или мороженой древесины, этот вид скрепления оказывается очень непрочным.

– Использование гвоздей 2,5 х 50 гладких или ершенных. В этом случае, если забивать гвоздь под углом, острие вылезает наружу совсем незначительно и загибом гвоздя можно пренебречь (если такие поддоны устраивают заказчика)

– Использование гвоздей со скосом. В этом случае, сборка паллета происходит на металлической поверхности. Дополнительные доски пристреливаются гвоздями 55 или 60 мм гладкими со скосом. Причем гвоздь забивается под углом. В этом случае, при ударе острия гвоздя об металлическую поверхность, происходит его автоматическое загибание. Из минусов здесь можно выделить только одно: уменьшение ресурса инструмента за счет повышенного износа бойка.

После того, как мы закрепили дополнительные доски, поддон переворачивается, и сверху шашек укладываются продольные доски, так называемые «лыжи». Эти доски пристреливаются гвоздем 55-70 мм (опять же, в зависимости от сорта поддона и требований, предъявляемых к нему со стороны заказчика).

Все, поддон собран.

Сборка деревянных ящиков, паллетных бортов и кабельных барабанов с помощью пневматических гвоздезабивных инструментов.

Сборку деревянных ящиков, паллетных бортов, кабельных барабанов и другой деревянной тары можно производить с помощью любых представленных гвоздезабивных инструментов, как барабанного, так и реечного типа. В этом случае многое зависит от сложности изделия и удобства того или иного инструмента в работе.

Так как здесь нужно учитывать не только стоимость гвоздей, но и удобство работать в различных плоскостях и возможность крепить металлическую ленту к изделию.

Как можно посмотреть выше, существует большое множество различных ящиков, паллетных бортов, видов кабельных барабанов как стандартных, так и нестандартных, собираемых отдельно под свой продукт по желанию и требованиям заказчика

В том случае, если важно снизить себестоимость продукции и нужно собирать большое количество изделий, можно пользоваться забивным инструментом барабанного типа. А в том случае, когда нужно запаковать в ящик большой агрегат, незаменимым может оказаться инструмент кассетного типа, благодаря своей маневренности, позволяющей использовать его в различных плоскостях и труднодоступных местах. Поэтому для изготовления всех вышеперечисленных изделий можно использовать любые виды гвоздезабивных инструментов, как гвоздезабивные, так и скобозабивные.

Более подробно о видах и технических характеристиках скобозабивных инструментов изложено в методическом пособии «Производство мебели, дверей, окон и других столярных изделий». В данном методическом пособии мы более подробно рассмотрим использование гвоздезабивных инструментов для производства деревянной тары.

ВЫВОДЫ:

• Деревянная тара (поддоны, паллетные борта, ящики, коробки, кабельные барабаны) получили широкое распространение во всем мире. Существует огромное многообразие деревянной тары.
• Для производства тары с успехом могут применяться пневматические скобо-гвоздезабивные инструменты, обладающие рядом существенных преимуществ по сравнению с другими инструментами и оборудованием для сборки.
• При всем многообразии гвоздезабивных инструментов, представленных на российском рынке, инструменты производства Airon (США) в настоящее время имеют наилучшее соотношение цена-качество и могут успешно конкурировать с инструментами других производителей.

pnevmo-elektro.ru
