Содержание

Чем нарезать на трубе отопления резьбу


Чем и как правильно нарезать резьбу на водопроводной трубе

В настоящее время для прокладки водопроводных систем используют в основном пластмассовые или металлические трубы.

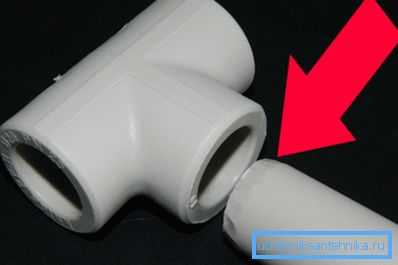

Изделия из пластика соединяют между собой, как правило, методом сварки (для этих целей применяют специальный сварочный аппарат).

Металлические трубы состыковывают резьбовыми фитингами, в этом случае сопряжение получается, максимально, прочным.

Содержание статьи:

Не многие задумывались над тем, как подключается ввод водопровода в частный дом.

Состоит он из:

  • труб,
  • вентилей,
  • клапанов,
  • кранов и других компонентов.

Собирается все это в единую систему посредством резьбовых соединений.

Для того, чтобы процесс замены старой детали на новую не занимал много времени, и существует резьба.

Иногда приходится сталкиваться с такими случаями, когда самому доводится менять изношенный элемент (например, трубу), а на ней нет пазов.

Как поступить в этом случае?

Выход из создавшегося положения очень простой – своими руками нарезать резьбу. Идеальный вариант – это, когда у вас есть возможность воспользоваться токарным станком.

Но такое оборудование есть далеко не у каждого домашнего мастера.

Оно стоит дорого, и для того, чтобы им пользоваться, нужно иметь определенный опыт и навыки.

А вам известна цена установки батарей отопления в квартире? Примерная стоимость алюминиевых, биметаллических и чугунных радиаторов для обогрева жилой площади указана в полезной статье.

Узнайте, что можно клеить силиконовым герметиком на этой странице.

Если вам нужно оснастить трубу резьбой, например, для подключения мембранного бака для водоснабжения (написано здесь), можно задействовать один из двух видов приспособлений, предназначенных для нарезания пазов:

  • резьбонарезная лерка,
  • трубный вороток.

С помощью этого инструмента нарезают резьбу в водопроводных и канализационных трубах (зачем нужен гидрозатвор прочитайте здесь), которые применяются в инженерных сетях многоэтажных домов и частных постройках.

Обратите внимание! Если у вас нет никакого опыта в этом деле, то работать с леркой вам будет очень сложно. Так как даже минимальный перекос инструмента неизменно приведет к образованию дефекта.

В этом случае, лучше всего использовать вороток, процесс нарезки с его помощью упрощается наличием в конструкции такой важной детали, как — направляющая.

Чтобы не испортить водопроводную трубу, для приобретения определенного навыка, потренируйтесь на не нужном куске пустотелого предмета.

Теперь давайте попытаемся освежить в своей памяти, что собой представляет процесс нарезания резьбы:

  • при нанесении пазов на трубы, образовывается винтовая поверхность на внешней стороне пустотелого предмета;
  • винтообразная плоскость играет роль соединительного элемента, который размеренно вращается кругом оси сгонки;
  • шаг резьбы соответствует одному полному витку.

Для того, чтобы место сопряжения водопроводных труб было водонепроницаемым, прочным, и узел мог выдерживать высокий напор в системе, необходимо нарезать резьбу таким образом, чтобы шаг в точности совпадал с шагом стыковочных деталей.

Используемые для этих целей инструменты

Перед тем, как приступить к работе, нужно убедиться, что у вас под рукой имеются все необходимые приспособления.

В магазинах продаются трубные резьбонарезные наборы. Это могут быть плашки необходимого диаметра или комплект клупп (данный вариант более практичный).

В первую очередь, необходимо, тщательным образом очистить трубу от ржавчины и остатков старой краски.

С торцевой поверхности трубы нужно снять заходную часть резьбы.

Крайне важно знать! Инструмент для работы должен быть высокого качества.

А вы знаете зачем нужна обсадная труба для скважины? В полезной статье написано о правилах производства буровых работ на приусадебном участке.

Как продавить воздушную пробку в системе отопления прочитайте здесь.

На странице: http://ru-canalizator.com/santehnika/s-oborudovanie/kosvennye.html написано про изготовление бойлеров косвенного нагрева из нержавейки своими руками.

Есть еще один момент, который стоит учитывать:

  • не забудьте приобрести смазку для более продуктивной работы режущего приспособления и удаления стружки.

Перечень инструментов, без которых вам не справиться с данной работой:

  1. карандаш или кусочек мелка,
  2. рулетка,
  3. штангенциркуль.

Монтаж трубопровода должен происходить по заранее подготовленным чертежам. Первое, что нужно сделать – подготовить трубы.

Их длина должна соответствовать указанным на схеме отопления и водоснабжения частного дома параметрам (написано здесь).

Рулетка и карандаш необходимы для нанесения разметки.

Без штангенциркуля вы не сможете правильно определить сечение труб и точно подобрать инструмент.

Наносить отметки на трубы нужно, чрезвычайно, аккуратно и, максимально, внимательно.

Если вы допустите хоть малейшую погрешность в измерениях, то устройство получится неправильным, а в результате вам придется изготавливать новую конструкцию.

Болгарка или ножовка по металлу.

Этими приспособлениями разрезают трубы по разметке, нанесенной ранее.

Важное условие! Срез по отношению к стенкам трубы должен получиться, строго, перпендикулярным. Иначе, резьбовое сопряжение, например, при подключении циркуляционного насоса к системе отопления, не будет герметичным.

Устройство для зажима и удержания предмета при обработке – тиски. С их помощью вы сможете нарезать трубу, максимально, ровно.

Материал для смазки (это может быть машинное масло).

При разрезании пустотелого предмета вручную, можно значительно облегчить себе работу. Для этого нужно конец трубы и инструмент смазать специальным составом.

Для защиты глаз вам понадобятся очки.

При нарезке пазов, образовывается металлическая стружка. Попав в глаза, она может сильно повредить их.

Инструмент, предназначенный, непосредственно, для нанесения на трубы резьбы:

  • набор плашек,
  • клупп,
  • метчик.

Чтобы не ошибиться в выборе нужного приспособления, необходимо принимать за основу вид резьбы и полагаться на предпочтения мастера.

Внешнюю резьбу наносят при помощи плашки, а внутреннюю – посредством метчика.

Как правильно сделать клуппом

Процесс должен происходить по следующей структурной схеме.

  1. Нужно подобрать лерку подходящего сечения. Для безошибочного подбора оборудования необходимо воспользоваться штангенциркулем.
  2. Подготовленный участок трубы и внутреннюю поверхности лерки, нужно смазать машинным маслом.
  3. В металлическую трубу вставляется клупп, для этого используется держатель (он входит в комплект для нарезки пазов на трубах).
  4. Если вы осуществляете первоначальную сборку трубопровода или решили установить кран для фильтра питьевой воды (написано здесь), то пустотелый предмет стоит зафиксировать в тисках – это облегчит работу.

    При реконструкции водной магистрали, нарезку резьбы производят прямо на установленной трубе.

  5. После того, как все подготовительные мероприятия будут выполнены, необходимо ввести в проем трубы метчик соответствующего диаметра, а затем вращать его основание по часовой стрелке.

    Для этой цели используют вороток, который входит в набор инструментов.

На пазах образовывается стружка, ее нужно удалять.

Каким образом?

www.teplo-ltd.ru

Как нарезать резьбу на трубе отопления резьбонарезным

Как нарезать резьбу на трубе

Содержание статьи

Нарезать резьбу очень часто приходится, выполняя ремонт систем отопления и водопровода. Например, невозможно без резьбы перейти с металлической трубы на пластиковую трубу и, конечно же, наоборот.

Поэтому вопрос о том, как нарезать резьбу на трубе отопления очень и очень актуальный на сегодняшнее время. К счастью, решить его можно и в домашних условиях, приобрёв или взяв для этого напрокат обычное резьбонарезное устройство с трещоткой.

В данной статье будет раскрыт вопрос о том, как нарезать резьбу своими руками резьбонарезным устройством, в том числе в труднодоступных местах перевернув ножи резьбонарезного устройства в другую сторону.

Как нарезать резьбу на трубе резьбонарезным

На самом деле нарезать резьбу на трубе резьбонарезным инструментом несложно. Однако, как и в любом деле, при нарезании резьбы на металлической трубе также существуют свои определённые нюансы и секреты.

Например, для того чтобы резьба легче нарезалась, рекомендуется время от времени смазывать её машинным маслом или на крайний случай обычным растительным маслом.

Нельзя применять слишком большое усилие при нарезании резьбы резьбонарезным устройством. Лучше сделать два или три оборота, вернуть резьбонарезное устройство назад, тем самым, избавившись от скопившейся на его зубцах металлической стружки.

Для того чтобы нарезать резьбу на металлической трубе, в первую очередь нужно будет иметь следующее:

  • Резьбонарезное устройство. В нём обязательно должна быть нужная по диаметру головка с трещоткой.
  • Напильник или небольшая болгарка с кругом по металлу, для того чтобы снять небольшую фаску на конце трубы. Так начинать нарезание резьбы на трубе будет легче всего.
  • Машинное масло или что-то другое, чем можно было бы смазать край трубы.
  • Если нарезается резьба на небольшом куске трубы, то нужны будут тиски. Если нарезать резьбу надо на трубе отопления или водопровода, то лучше попросить у кого-то помощи.

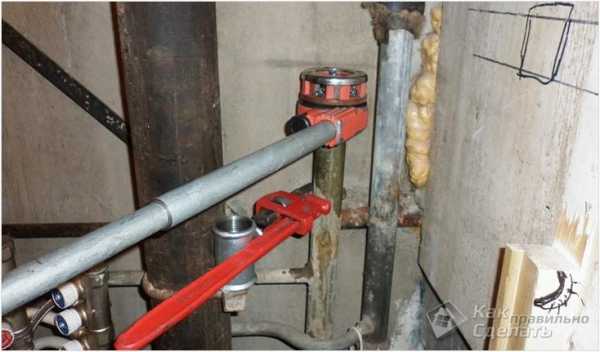

  • Больших размеров газовый ключ, для того чтобы удерживать им трубу во время нарезания резьбы на ней.

В принципе этого будет достаточно, для того чтобы нарезать самостоятельно резьбу на металлической трубе. Процесс нарезания трубы начинается с подготовки. На конце трубы, где будет нарезаться резьба, необходимо снять напильником или болгаркой небольшую фаску, для того чтобы резьбонарезным устройством было бы легче начинать резать резьбу на трубе.

После того, как фаска на трубе готова, можно надежно фиксировать трубу в тисках, после чего приступать к нарезанию резьбы на ней. Перед этим нужно не забыть и смазать край трубы не менее чем на 5-6 сантиметров с той поверхности, где будет нарезаться резьба.

Когда резьбонарезное устройство надето на трубу, следует с силой его прижать к трубе и начать постепенно проворачивать ручку трещотки по часовой стрелке. Пока не будет нарезано один или два витка резьбы на трубе, резьбонарезное устройство нужно всё ещё прижимать и удерживать в таком состоянии.

При этом важно следить, чтобы трещотка резьбонарезного устройства по отношению к трубе располагалась ровно, без скосов и т. д., иначе резьба может пойти нарезаться криво и тогда придется резьбу спиливать и начинать всё заново.

Для того чтобы нарезать резьбу на трубе, достаточно сделать около шести витков на ней. При этом грани витков их глубина и ширина должны быть ровными, без рваных краёв и различных других дефектов.

Как нарезать резьбу в труднодоступном месте

Минусы резьбонарезного устройства заключаются в том, что нарезать им резьбу на слишком коротком куске трубы, например 5-7 сантиметров не получиться.  Также не всегда нарезать резьбу резьбонарезным устройством в труднодоступных местах есть возможность из-за довольно больших размеров его трещотки с держателем. Что делать в таком случае?

Следует попробовать перевернуть ножи резьбонарезного устройства, тем самым сильно сократив минимальное расстояние для нарезания резьбы на трубе. Недостаток этого способа в том, что резать резьбу придется без направляющих, что очень неудобно и трудно. Но, как вариант, когда нечего не остаётся делать, можно попробовать нарезать короткую резьбу именно таким образом.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Как нарезать резьбу на трубе дома

На сегодня большая часть домовладельцев, проводя ремонтные работы в доме либо квартире, подавляющее для отопления и сантехники предпочитают делать разводку пенопропиленом, в крайнем случае – металлопластом. Но подача воды снаружи (особенно, это относится квартир в многоэтажных зданиях) всё равняется выполняется металлом, следовательно, появляется вопрос, как нарезать резьбу на трубе около стенки.

Что ни скажи, но сделать это достаточно сложно из-за ограничения в свободном пространстве, исходя из этого мы обратим ваше внимание на некоторые моменты для того чтобы производства, и продемонстрируем видео в данной статье.

Нарезка резьбы

Инструменты

Пояснение. Леркой либо прогонкой называется резьбонарезной инструмент для труб и арматуры в виде толстой пластины с резьбовым отверстием по центру. Где имеется прорези для образования режущих кромок. Лерка, в отличие от плашки, есть неразъёмным инструментом, следовательно, резьба получается более правильной, особенно на болванках с малым сечением. Возможно для нарезания левой либо правой резьбы, но имеется и универсальный вариант – отмечается маркировкой LN .

  • Как вы понимаете, основным приспособлением, которым производится нарезание резьбы на трубах, есть лерка, но сама по себе она не действенна, поскольку для неё нужен рычаг, дабы привести её в воздействие. Сходу возможно оговориться, что рычаг должен быть специализированным, к примеру, если вы зажмёте её газовым ключом и постараетесь резать резьбу, то лерка, вероятнее, лопнет.

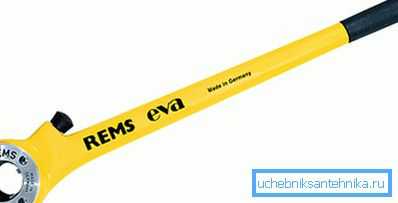

  • Режущий инструмент закрепляется в клуппе – это рамка с рукоятками – так, рамка обжимает призматическую либо квадратную лерку, усиливая её прочность, а ручки, завинченные по бокам, служат в качестве рычага. Но такое приспособление комфортно в тех случаях, в то время, когда для рычагов имеется простор, но в случае если болванка находится у стенки, то их приходится неизменно откручивать и закручивать заново. Исходя из этого, тут значительно эргономичнее применять трубный клупп с трещоткой, как на фото вверху – наличие стены с одной либо кроме того с двух сторон (угол) в этом случае не будут важной помехой.
  • Электрический клупп либо станок для нарезания резьбы на трубах также есть ручным инструментом, который возможно применять в любой плоскости, к тому же головку возможно вставлять с любой стороны, следовательно, обе стороны у него рабочие. Благодаря замечательному редуктору, вы фактически не станете прилаживать усилий при нарезке резьбы, но его цена, соответственно, также значительно выше той же трещотки. Не обращая внимания на универсальность, таковой инструмент, если сравнивать с рычажным клуппом достаточно громоздкий и требует своевременного простора для нарезки резьбы на болванке.

Практические рекомендации

В первую очередь, инструкция требует ровно обрезать трубу, поскольку в другом случае лерка будет продвигаться наискосок, следовательно, резьба окажется нечёткой, со сбитым шагом либо же вы по большому счету не сможете зацепиться за край.

Тут, особенно, в случае если болванка находится у стенки, вам не окажет помощь никакая разметка – для ровного реза необходимо производить правильный глазомер. Кроме того в случае если вам не удался ровный срез с первого раза, то вы постоянно сможете тем же диском подровнять более большой край, дабы по отношению к стенке трубы оказался угол 90?.

Крайне важно обратить внимание на состояние металла – учитывая то, что в большинстве случаев такие работы производятся со ветхим водопроводом либо отоплением, стены смогут быть изъедены коррозией, а нарезанная резьба сделает их ещё уже. Исходя из этого, вам направляться или добраться до “живого металла”, как это в большинстве случаев именуют мастера, или по большому счету заменить ветхую трубу новой.

На ровном срезе вам необходимо снять фаску, которая разрешит лерке “зацепиться” за металл, лишь попытайтесь, дабы скос был равномерным по всей окружности – так головка будет накручиваться ровно.

Совет. Для нарезания резьбы в обязательном порядке нужно смазывать рабочую болванку, дабы кромка не получалась “рваной”. Для этого применяют машинные масла и солидолы, но опыт говорит, что лучшим смазочным материалом в таких случаях есть сырое сало, которым натирают обрабатываемую поверхность.

По окончании того, как вы убедились, что срез оказался ровный и фаска с него снята верно, смазываете рабочую поверхность болванки (нужно салом) и насаживаете на её конец станок (резьбонарезной трубный комплект). Затем прикладываете стенок головкой к обрезанному концу строго под прямым углом и, надавливая сверху, медлено, без резких движений, начинаете вращать ручку.

Давить направляться , пока лерка основательно не закусит металл – для этого необходимо нарезать хотя бы полтора-два кольца. Затем давление возможно прекратить – станок будет продвигаться благодаря взятому зацепу.

По окончании нарезки первых шагов вам необходимо прокрутить станок в обратную сторону – это разрешит сколоть стружку, поскольку в другом случае движение будет очень сильно затруднено.

Помимо этого, не стремитесь пройти целый оставшийся по окончании зацепа участок за один раз – через два-три витка давайте обратный движение, дабы избавится от стружки, и по мере необходимости додавайте смазки. Если вы пользуетесь трещоткой, то перед тем как приступить к работам в обязательном порядке удостоверьтесь в надежности её холостой движение и при необходимости отрегулируйте его своими руками.

Заключение

Методика, обрисованная в данной статье, подходит фактически для любой болванки сечением до 1 дюйма, поскольку нарезать резьбу на трубе 1 2 (1/2 дюйма) возможно равно как и 3/4 дюйма и без того потом. На более большой трубе резьба нарезается или на токарном станке, или к ней приваривается штуцер (сгон). Успешной работы!

uchebniksantehnika.ru

Как нарезать резьбу на трубе

23.08.2018, Опубликовано в рубрике:&nbspКоммуникации

Самостоятельная нарезка резьбы на трубах различного класса требует от исполнителя определённых навыков и знания всех тонкостей этой процедуры. В этой статье мы хотим ознакомить вас с тем, как нарезать резьбу на трубе своими руками (на водопроводной трубе, на нержавеющей трубе).
Освоение техники нарезки резьбы позволит вам самостоятельно заниматься ремонтом водопроводных и отопительных сетей, а также любой бытовой техники, включающей в свой состав трубные изделия.

Приёмы нарезки резьбы
Техника нарезки резьбы на трубных заготовках предполагает применение следующих приёмов:
использование специальных резьбовых гребёнок и резцов;
накатывание резьбы посредством круглых (плоских) плашек;
подготовка резьбового соединения с использованием «классических» метчиков и плашек;
нарезка резьбы с помощью специальных фрез.
Таким образом, подготовка резьбовых соединений в домашних условиях возможна лишь при наличии определённых приспособлений и инструмента. В предлагаемой вашему вниманию статье мы подробно рассмотрим метод нарезки резьбы с помощью специального резьбонарезного комплекта (так называемого «клуппа»).

Состав инструмента
Электромеханический резьбонарезной комплект под названием «клупп» используется совместно с набором радиальных плашек различного диаметра, предназначенных для нарезки резьбы на трубных заготовках любой размерности. Кроме самого приспособления, для нарезки резьбы вам потребуются следующие инструменты и материалы:
Метчики для быстрой нарезки внутренней резьбы.
Механические тиски, используемые для фиксации трубных заготовок.
Шлифовальная машинка, предназначенная для подготовки участков нарезания резьбы.
Смазочные масла.

Сразу же обращаем ваше внимание на то, что работать с электрической шлифовальной машинкой допускается лишь при наличии перчаток и защитных очков.
Порядок нарезки внешней резьбы на водопроводной трубе

В первую очередь с помощью шлифовальной машинки срезается часть водопроводной трубы со старой резьбой или её участок, повреждённый коррозией.
Для образования качественного среза, гарантирующего удобство проведения всех последующих операций, сразу после разметки отрезок трубы жёстко фиксируется с помощью газового ключа или зажимается в тиски. Далее на подготавливаемом участке трубы срезается тонкая фаска, что заметно облегчает вращения плашки. Для облегчения её скольжения по резьбе участок нарезки смазывается машинным маслом.
Обратите внимание! В процессе нарезки резьбы держатель плашки вращается по часовой стрелке; но после образования нескольких ниток направление его вращения меняется на обратное. Использование этого приёма позволяет освободить рабочую зону от отработанных металлических стружек.

Длина резьбового соединения не должна превышать 1-го см, что соответствует стандартному показателю для большинства бытовых трубопроводных сетей. По окончании процедуры нарезки резьбы обработанный участок очищается от металлической стружки, а затем тщательно протирается ветошью или тряпкой.

Нарезка внутреннего резьбового соединения
Перед нарезкой резьбы на трубе в её внутренней полости, вам необходимо будет измерить диаметр трубного отверстия. Исходя из полученных данных, вы сможете выбрать рабочий инструмент (метчик) требуемого размера. Обратите внимание на то, чтобы длина выступающего из стены отрезка трубы была длиннее нарезаемой резьбовой части на несколько миллиметров.
После того как вы окончательно определились с требуемым диаметром внутреннего отверстия, следует рассверлить его до размера, удобного для нарезания резьбы.

Обратите внимание! В процессе рассверливания нужно внимательно следить за положением вводимой части сверла, которая не должна отклоняться от вертикали.
По завершении подготовительных операций в трубное отверстие вводится метчик требуемого диаметра с одновременным вращением его основания по часовой стрелке. Вращение осуществляется с помощью так называемого «воротка», входящего в инструментальный набор.

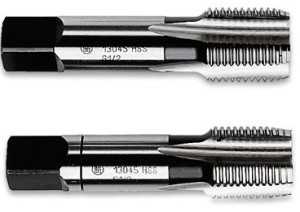

Порядок подготовки внутритрубной резьбы предполагает использование следующего рабочего инструмента:
метчика под обозначением №1, предназначенного для предварительной (черновой) «прогонки» резьбы. Конструкция этого метчика такова, что при его использовании снимается до 70% материала;
метчика под №2, применяемого для окончательной (чистовой) нарезки резьбы. С его помощью срезаются остальные 30% трубного материала.
Таким образом, для получения качественной и полноценной резьбы вам сначала придётся «пройтись» по внутренней полости трубы метчиком №1, а затем повторить ту же самую операцию, воспользовавшись метчиком №2. Все указанные работы должны сопровождаться введением в рабочую зону небольших порций машинного масла.

Возле стены
Принцип нарезки резьбы ничем не отличается от обычных ситуаций, которые описаны выше. Единственная разница в том, что возле стены крайне неудобно и проблематично выполнять эти работы. Например, иногда требуется слегка выдолбить участок стены возле трубы. Очень важно аккуратно выполнить срез. Если он будет неровный, то возникнут затруднения при резке, а учитывая, что вы уже сделали углубление в стене нарезать резьбу будет крайне сложно. Для выполнения этой задачи можно использовать плашку. Предварительно трубу и плашку смазать, а после начинать нарезать ветки.
Обратите внимание! Если труба возле стены имеет большой диаметр, то задача по нарезанию резьбы усложняется. В таких обстоятельствах необходимо использовать не плашку, а клупп. Для удобства лучше использовать электрический клупп.

На нержавеющей трубе
Что касается нарезки резьбы на нержавеющей трубе, то задача усложняется тем, что используемый металл достаточно твердый. Поэтому для нарезки следует выбрать соответствующую марку стали плашки. В этом случае подходящим вариантом будет маркировка Р18, а лучше Р18Ф2. Буква «Ф» означает то, что в материале содержится регулирующая добавка ванадия до 2%. Кроме этого, для нарезки резьбы на нержавеющей трубе можно использовать плашки с маркировкой Р9.
Обратите внимание! Если подобрать плашку несоответствующей марки, то в результате можно остаться без плашки и без резьбы. В некоторых случаях делать резьбу возможно только на валу резцом.

jdis.co

Как нарезать резьбу на трубе отопления и водоснабжения: инструменты для нарезки

Перед тем как нарезать резьбу на трубе слесарь или сантехник выполняет ряд операций, от которых зависит качество подобной работы.

И если вы хотите узнать секрет этого процесса, то просто прочитайте нашу статью. В ней содержится подробная инструкция, освоив которую, вы сможете нарезать резьбовые канавки и на внешней, и на внутренней поверхности трубы.

↑

Способы нарезания резьбы на трубе

Перед началом инструктажа мы предлагаем вам небольшой блок теоретической информации. Он связан со способами нарезки трубной резьбы.

Из всех  технологий нарезки резьбы, используемых в современном мире, наибольшим уважением в среде специалистов по трубопроводам пользуются следующие варианты реализации подобного процесса:

  • Ручная нарезка с помощью метчика или плашки.
  • Механическая нарезка, реализуемая с помощью специальных приспособлений или токарно-винторезных станков.

Ручная нарезка выполняется с помощью особых режущих инструментов – плашки (внешне похожа на шайбы с фигурным вырезом в центре) и метчика (он похож на сверло с зубчатыми краями).

Такая  нарезка используется только в аварийных случаях или при иных нестандартных ситуациях. Ведь пред тем как нарезать резьбу на трубе для отопления и водоснабжения мы должны получить доступ к торцу трубопровода. И если этот доступ затруднен, то никакого другого способа, кроме ручной нарезки, просто не существует.

Механический вариант предполагает возможность задействовать автоматические или полуавтоматические инструменты для нарезки резьбы на трубе. В этом случае вся операция проходит при минимальном участии человека, которому нужно лишь выставить параметры и включить инструмент.

Но хватит теории – давайте перейдем к практической стороне дела.

↑

Нарезка внешней резьбы вручную

Нарезка внешней резьбы на трубе в полевых условиях реализуется с помощью плашки.

Причем сам процесс формирования резьбовой канавки выглядит следующим образом:

  • Труба обрезается под прямым углом к плоскости внешней поверхности. Для этих целей можно использовать труборез или «болгарку».
  • После обрезки торца  на трубу накручивают плашку. Причем в самом начале используют черновой инструмент, резцы которого лишь формируют профиль. Однако и для такого инструмента нужно чистое и хорошо смазанное пространство. Поэтому отведенную под нарезание резьбы поверхность очищают от краски и грязи.
  • После чернового прохода на трубу одевают чистовую плашку, которую придется накручивать на резьбу с помощью плашкодержателя. Поэтому, для облегчения процесса нарезки, участок трубы обильно смазывается машинным маслом. Чистовая плашка накручивается то по, то против часовой стрелки. И такие манипуляции продолжаются до тех пор, пока не будет сформирована вся длина резьбового сгона.
  • В самом конце нужно обязательно проверить результат ваших усилий. Для этого используют резьбовые муфты, которые просто накручиваются на трубу.
↑

Нарезка внешней резьбы механическим способом

Нарезка внешней резьбы инструментальным способом предполагает совершенно иной порядок действий. Технологическая карта процесса, в данном случае, зависит от типа инструмента. Так, на токарном станке резьбу нарезают с помощью резьбового резца, который крепится в суппорте аппарата. И перед тем как на трубе нарезать резьбу (с внешней стороны) суппорт с резцом перемещают на край заготовки и задав высоту профиля с помощью поперечной подачи. После чего активируют продольную подачу, замкнув перемещение суппорта на винтовую направляющую. Шаг резьбы контролируется скоростью перемещения суппорта в продольном направлении. Причем продольная скорость  синхронизируется с частотой вращения патрона станка.

Нарезка резьбы на трубах с применением клуппа выглядит немного иначе. Этот инструмент позволяет подобраться к торцу трубы даже в полевых условиях. Ведь клупп это не что иное, как автоматизированный плашкодержатель, который вращает плашку с помощью электрического привода.

Ну а сам процесс нарезки клуппом выглядит следующим образом:

  • Режущий инструмент – пластины с гребенчатым профилем на верхней грани – монтируются в головку клуппа. Причем с помощью одной, регулируемой головки можно нарезать несколько типоразмеров наружной резьбы.
  • После монтажа пластин в отверстие головки клуппа вставляется труба, которую, в случае необходимости, обездвиживают, зажав тисками или гаечным ключом. Торец трубы нужно обрезать под прямым углом.
  • После размещения трубы в клуппе инструмент запускают. И вращающаяся головка нарезает на неподвижной трубе резьбовую канавку.

Такой процесс гарантирует быструю и качественную нарезку резьбы. А малые размеры клуппа превращают его  в идеального помощника слесаря или сантехника.

↑

Нарезка внутренней резьбы вручную

Нарезка внутренней резьбы на трубе в полевых условиях выполняется с помощью метчика.

Причем для нарезки внутренней резьбовой канавки нужно предпринять следующие действия:

  • Трубу обрезают болгаркой и зачищают ее внутреннюю часть металлической щеткой.
  • В торец трубы вливают немного масла и вставляют черновой метчик. На хвостовик метчика надевают вороток, вращая который мы продвигаем инструмент вглубь трубы, нарезая черновой профиль резьбовой канавки.
  • После завершения нарезки чернового профиля все вышеописанные манипуляции проделывают с чистовым метчиком, не забывая смазывать внутренний сгон машинным маслом.

В итоге, вы получаете достаточно качественный резьбовой сгон, для создания которого вам придется приложить массу усилий.

↑

Нарезка внутренней резьбы механическим способом

Нарезка резьбы механическим способом выполняется с помощью токарного станка или обычной дрели. Технология использования токарного станка аналогична способу нарезки внешней резьбы. Только в этом случае для формирования канавки используется внутренний резец или метчик, зажатый в цанговом патроне задней бабки.

Для нарезки внутренней резьбы с помощью дрели или шуруповерта необходимо сделать следующее:

  • В патрон дрели вставляется черновой метчик. Дрель переводится на пониженные обороты.
  • Инструмент вставляется в обрезанный и смазанный торец обездвиженной трубы. Дрель включается плавным нажатием на клавишу пуска. Метчик ввинчивается в трубу.
  • Извлечение метчика осуществляется с помощью реверса дрели.

Этот способ позволяет нарезать внутреннюю резьбу не только быстро, но и качественно. Причем дрель, в данном случае, выступает, как аналог клуппа.

vsetrybu.ru

Все просто – Как нарезать резьбу на трубе || STROIM-GRAMOTNO.RU | Строительный портал – “Строим Грамотно” |

  1. Приёмы нарезки
  2. Состав инструмента
  3. нарезки внешней
  4. Нарезка внутреннего соединения
  5. Видео

нарезка резьбы трубах различного требует от определённых навыков знания всех этой процедуры. этой статье хотим ознакомить с тем, нарезать резьбу трубе в условиях.

Освоение нарезки резьбы вам самостоятельно ремонтом водопроводных отопительных сетей, также любой техники, включающей свой состав изделия.

Приёмы нарезки

Нарезка резьбы

Техника нарезки на трубных предполагает применение приёмов:

  • использование резьбовых гребёнок резцов;
  • накатывание посредством круглых плашек;
  • подготовка соединения с классических метчиков плашек;
  • нарезка с помощью фрез.

Таким подготовка резьбовых в домашних возможна лишь наличии определённых и инструмента. предлагаемой вашему статье мы рассмотрим метод резьбы с специального резьбонарезного (так называемого

Состав инструмента

клупп-набор

Электромеханический резьбонарезной под названием используется совместно набором радиальных различного диаметра, для нарезки на трубных любой размерности. самого приспособления, нарезки резьбы потребуются следующие и материалы:

  1. для быстрой внутренней резьбы.
  2. тиски, используемые фиксации трубных
  3. Шлифовальная машинка, для подготовки нарезания резьбы.
  4. масла.

Сразу обращаем ваше на то, работать с шлифовальной машинкой лишь при перчаток и очков.

Порядок внешней резьбы

резьбу на

В первую с помощью машинки срезается трубы со резьбой или участок, повреждённый

Для образования среза, гарантирующего проведения всех операций, сразу разметки отрезок жёстко фиксируется помощью газового или зажимается тиски. Далее подготавливаемом участке срезается тонкая что заметно вращения плашки. облегчения её по резьбе нарезки смазывается маслом.

Обратите
В процессе резьбы держатель вращается по стрелке; но образования нескольких направление его меняется на Использование этого позволяет освободить зону от металлических стружек.

резьбы на

Длина резьбового не должна 1-го см, соответствует стандартному для большинства трубопроводных сетей. окончании процедуры резьбы обработанный очищается от стружки, а тщательно протирается или тряпкой.

внутреннего резьбового

Нарезка внутренней

Перед тем нарезать резьбу трубе в внутренней полости, необходимо будет диаметр трубного Исходя из данных, вы выбрать рабочий (метчик) требуемого Обратите внимание то, чтобы выступающего из отрезка трубы длиннее нарезаемой части на миллиметров.

После как вы определились с диаметром внутреннего следует рассверлить до размера, для нарезания

Обратите внимание!
процессе рассверливания внимательно следить положением вводимой сверла, которая должна отклоняться вертикали.

По подготовительных операций трубное отверстие метчик требуемого с одновременным его основания часовой стрелке. осуществляется с так называемого входящего в набор.

Порядок внутритрубной резьбы использование следующего инструмента:

  • метчика обозначением №1, для предварительной прогонки резьбы. этого метчика что при использовании снимается 70% материала;
  • под №2, для окончательной нарезки резьбы. его помощью остальные 30% материала.

Таким образом, получения качественной полноценной резьбы сначала придётся по внутренней трубы метчиком а затем ту же операцию, воспользовавшись №2. Все работы должны введением в зону небольших машинного масла.

Инструкция по резьбы плашкой:

записи

stroim-gramotno.ru

Как нарезать резьбу на трубе самостоятельно.

Как нарезать резьбу на трубе своими руками

Очень часто у домашних мастеров появляется проблема с подключением стиральной машины либо счетчика воды к стальным трубам в виду отсутствия резьбы на последних. В этой статье мы подробно расскажем о том, как нарезать резьбу на трубе самостоятельно.

Всегда пользуйтесь правилом – резьба должна позволять без титанических усилий закручивать гайку и также скручивать ее. Часто выполняя ремонт квартиры своими руками натыкаешься на практически неразъемные соединения, когда резьба добротно смазана краской. Такие резьбовые соединения без «турбинки» не раскрутить. Вместо краски, для уплотнения резьбы используйте фум-ленту или специальные уплотнительные смазки. Вышеупомянутые смазки позволяют без усилий раскрутить соединение и надежно предохраняют соединения от протечек. Если вы используйте накидную гайку, то уплотнительная прокладка под размер будет работать намного лучше любой фум-ленты или пакли.

Как нарезать резьбу на трубе своими руками?

Даже если в вашей квартире вы решили провести пластиковый трубопровод, то стояк, скорее всего, стальной, значит вам придется нарезать резьбу для подключения «квартирного» трубопровода к стояку в доме.

Чтобы нарезать резьбу на трубе вам нужно не надолго перекрыть воду всему подъезду либо всем жильцам, подключенным к вашему стояку. После того, как вода перекрыта, нужно УШМ отрезать стальной трубопровод так, чтобы остался 150 мм отросток от стояка. Затем на нарезанную резьбу накрутим шаровый кран, к которому уже и будет подключаться счетчик воды для квартиры и дальнейшая наша разводка пластиковым трубопроводом.

Безусловно, самостоятельно отключить воду у вас не получится, без вызова работников ЖЭКа не обойтись. Что, аж передернуло? Полностью поддерживаем ваши эмоции. Ну, не беда, неприятность эту мы переживем, так пел кот Леопольд.

Прежде чем начать нарезать резьбу на трубе своими руками, нужно выполнить некоторые подготовительные операции. Без хорошего инструмента в этом деле никак нельзя. Понадобится УШМ (турбинка) с отрезным и шлифкругом, специальная трубная плашка желательно с механизмом переключения направления вращения, шаровый кран соответствующего диаметра, кусок сала, огурец, фум-лента, пакля, силиконовая прокладка для шарового крана.

Приступаем…

Как нарезать резьбу на трубе самостоятельно. Обрезаем трубу.

Постарайтесь ровно отрезать трубу, чтобы на край можно было без усилий одеть плашку. Если ровно отрезать не вышло исправьте ситуацию шлифкругом. Самое трудное – сделать первый оборот плашкой, пустить первую нитку резьбы. Сделать процесс нарезки более легким поможет фаска на срезе.

Теперь нужно смазать саму трубу и плашку салом и одеть плашку на трубу. Сейчас начинается самая ответственная часть работы, плашка должна с первого раза «зайти» ровно, для этого аккуратно прижимайте плашку рукой и производите вращательные движения 2 оборота вперед и полтора оборота назад. Практика показывает, что резьбы в шесть-семь ниток, это порядка 10 мм, достаточно для надежного крепления шарового крана к трубе.

Прежде, чем накрутить кран, нужно смазать резьбу смазкой либо проложить немного фум-ленты. Не забывайте про силиконовую прокладку для крана. После установки крана, осмотрите визуально на предмет надежной установки, можно открывать воду для подъезда. Если протечек нет, то работу можно считать законченной.

Читайте также

Ремонт в квартире самостоятельно с советами сайта stroy-dom.info легко и просто.

stroy-dom.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
