Как правильно заточить пилу на циркулярку – Заточка дисковых (циркулярных) пил в домашних условиях: 2 способа решения проблемы

alexxlab | 08.05.2018 | 0 | Вопросы и ответы

Содержание

Заточка дисковых пил своими руками

Заточка дисковых пил своими руками не представляет трудностей для человека, обладающего навыками работы со слесарным оборудованием. Популярность циркульных пил обусловлена преимуществами, которые предоставляет эксплуатация этого оборудования. Основными преимуществами этого инструмента являются точность распила, высокое качество и чистота его поверхности. Дисковые пилы — очень популярный инструмент, который весьма активно эксплуатируется, что приводит к быстрому изнашиванию рабочих поверхностей. Восстановление работоспособности проводится путем заточки рабочего элемента инструмента.

Правильное расположение напильника в горизонтальной и вертикальной плоскости.

Признаки необходимости затачивания и используемые инструменты

Для того чтобы наточить пилу, требуется подготовить следующие инструменты:

напильник;
монтажные слесарные тиски;
брусок из древесины;
маркер цветной.

Заточка дисковой пилы осуществляется по мере необходимости. Необходимость заточки пил по дереву определяется в зависимости от интенсивности эксплуатации инструмента.

Заточка зуба дисковой пилы по одной и двум плоскостям.

Об этом свидетельствует несколько признаков:

Заточка пил требуется, в случае если в процессе эксплуатации устройства на предохранительном кожухе в районе электропривода наблюдается сильный нагрев. В некоторых случаях повышение температуры вызывает образование дыма из-под защиты пилы.
Провести затачивание пилы требуется тогда, когда для получения качественного результата на дисковую пилу следует оказывать более сильное воздействие.
В процессе работы агрегата в месте образования распила появляются темные отметины, которые представляют собой следы нагара. Образование таких отметин может сопровождаться появлением характерного запаха горелого дерева. При возникновении этих признаков следует прекратить эксплуатацию инструмента и провести заточку рабочих кромок на режущих элементах пильного круга электропилы.

Вернуться к оглавлению

Разновидности рабочих элементов пильного круга циркульной электропилы

Для того чтобы знать, как верно затачивать элементы на дисках циркулярных пил, требуется изучить особенности строения той части дискового инструмента, при помощи которой осуществляется распиливание древесины. Главным элементом этой части диска являются зубья. Изготовление зубьев осуществляется с использованием твердосплавных металлов. В каждом из зубьев выделяют четыре рабочие плоскости:

переднюю;
заднюю;
правую и левую боковые.

Правила заточки пилы.

Плоскости обеспечивают вспомогательную роль. В геометрии зуба выделяют одну главную и две дополнительные режущие кромки. Кромки для резки материала формируются на линии пересечения рабочих плоскостей. В зависимости от конфигурации все режущие части рабочего элемента агрегата можно разделить на несколько разновидностей:

прямые;

скошенные;
трапециевидные;
конические.

Прямые зубья используются для осуществления ускоренного продольного распила. Этот тип режущих элементов не применяется при получении идеального качества распила.

Скошенные рабочие элементы характеризуются наличием плоской поверхности на задней части зуба с левой или правой стороны. Некоторые модели дисковых пил имеют рабочие элементы с разными сторонами скоса, которые между собой чередуются. Такие диски называются попеременно-скошенными. Эта разновидность дисков используется при необходимости проведения распила, помимо древесины, ДСП и разнообразных пластмасс. Наличие большого скоса обеспечивает качественное распиливание без образования сколов на кромках. Рабочие элементы в поперечном сечении имеют форму трапеции. Благодаря наличию такой конфигурации зуба рабочие элементы диска способны работать длительное время без видимого ухудшения качества режущих кромок.

Конические рабочие элементы на поперечном сечении имеют конусообразную форму. Чаще всего диски с такими рабочими зубьями применяются в качестве вспомогательных, при выполнении предварительной надрезки ламината. Диски с такими зубьями позволяют избежать возникновения сколов при осуществлении разрезания ламината.

Вернуться к оглавлению

Принципы и углы заточки рабочих элементов дисковой пилы

Рабочие поверхности элементов затачивают по четырем углам заточки. Углы заточки и форма режущего элемента представляют собой основные параметры диска, от которых зависит качество выполняемых работ. Зуб циркулярки имеет два основных угла (задний и передний), помимо этого, в характеристики рабочего элемента входят углы среза передних и задних поверхностей. Характеристики углов заточки зависят от назначения устройства для распиливания, обрабатываемого материала и направления обработки.

Пила для циркулярки, предназначенной для продольной резки материала, затачивается под большим передним углом, для распиливания в поперечном направлении используется угол заточки в 5-10°. Универсальным вариантом заточки считается угол в 15°. На угол заточки рабочих элементов оказывает влияние уровень твердости обрабатываемого материала. Чем тверже распиливаемый материал, тем меньший угол заточки должен иметь зуб пилы.

В процессе эксплуатации инструмента максимально изнашивается верхняя режущая кромка. В результате применения инструмента по назначению происходит округление режущей кромки. Показатель округления может достигать 0,3 мм и более. Среди плоскостей максимальному износу подвергается передняя.

Правильное затачивание должно обеспечить вид кромок, при котором их округление не превышает 0,2 мм.

Для этой цели применяется одновременное стачивание задней и передней плоскостей рабочих элементов. Этот способ заточки является оптимальным. Можно осуществлять затачивание только передней плоскости, но в таком случае на процесс затачивания требуется затратить больше времени, а зуб быстрее изнашивается из-за того, что требуется стачивать металл. При стандартном затачивании необходимо снимать металл толщиной от 0,05 до 0,15 мм.

Вернуться к оглавлению

Осуществление заточки дисковой пилы своими руками в домашних условиях

Наточить дисковую пилу самостоятельно (в домашних условиях) достаточно легко. Для этой цели не потребуется иметь в распоряжении собственную мастерскую и специализированную установку для заточки рабочих элементов полотна дисковой пилы. В домашних условиях при наличии определенных навыков можно с легкостью провести заточку инструмента без использования заточного станка, который имеет высокую стоимость.

При проведении затачивания не следует держать дисковый инструмент в руках. Нельзя также держать диск на весу при заточке на шлифовальном круге: твердости рук и хорошего глазомера недостаточно для качественного проведения операции. Такая заточка не позволяет сделать инструмент острым и эффективным в работе. Для проведения операций по затачиванию рекомендуется изготовить фиксирующее устройство, которое упростит процесс и повысит качество работы. Обеспечить удержание пильного круга циркулярки в требуемом положении по отношению к точильному кругу позволяет наличие обычной плоской подставки.

Поверхность подставки должна точно совпадать с уровнем оси круга, используемого при затачивании. Зубчатый диск циркульной пилы располагается на подготовленной подставке таким образом, чтобы плоскости зубьев, которые подвергаются заточке, находились в перпендикулярном положении к полотну заточного круга. Для того чтобы заточить скошенные зубья, подставка для облегчения проведения операции должна иметь подвижный шарнир. При затачивании пилы, имеющей скошенные зубья, трудно удерживать диск в требуемом положении.

При удержании на подставке очень сложно обеспечить одинаковое значение величины переднего и заднего углов затачивания. Для устранения возникшей проблемы осуществляется жесткое фиксирование центра пильного круга в нужном положении по отношению к заточному кругу. Оно обеспечивается установкой на подставке упоров, которые закрепляют диск в требуемом положении.

При выполнении всех технических требований затачивание пильных кругов с твердосплавными зубьями не представляет трудностей, а правильно проведенная операция обеспечит длительный период службы распиловочного агрегата.

www.parnikiteplicy.ru

Заточка дисковых пил с твердосплавными напайками своими руками

Дисковая или циркуляционная пила — незаменимый помощник в домашнем хозяйстве и на производстве при распиле древесных материалов. Она превосходит по эффективности другие виды пил, таких как цепные, сабельные, продольные. Чтобы получить идеальный раскрой заготовок, необходимо следить за заточкой дисковых пил с твердосплавными напайками.

Циркуляционные пилы – какими они бывают

Пильный диск при правильной заточке и разводе зубьев способен качественно и точно распилить заготовку в любом направлении реза относительно волокон.

Существует несколько видов режущих полотен для циркуляционной пилы:

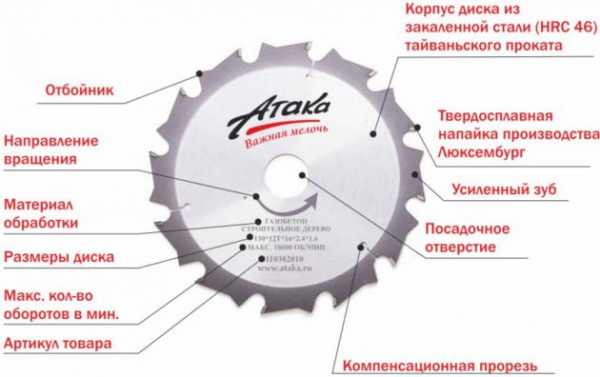

Пила циркулярная твердосплавная — характеристика

Диски с основой и режущей областью из цельного металла;
Диски с основой из цельного металла и напылением материалов твердой структуры на зубьях;
Металлические полотна с твердосплавными напайками.

Качественный распил заготовок невозможен, когда зубья выработались или затупились. Сопутствующим явлением работы тупым инструментом будет чрезмерная нагрузка на двигатель, риск заклинивания, небезопасность проведения режущих операций. Необходимо делать заточку циркулярных пил.

Для раскроя твердых пород древесины допустимо применять только диски, имеющие специальные пазы. Технологические разрывы на полотне предотвращают общую деформацию инструмента при возможном нагреве в процессе работы. Это исключает появление вибрационного фона, ухудшение линии распила.

Геометрия режущих элементов

Рабочий элемент пилы — зуб — имеет определенную геометрическую форму с наличием не одной, а нескольких режущих кромок. Всегда существует одна основная кромка и дополнительные, образованные пересечением плоскостей «А», «Б» и «В» в определенных сочетаниях. Для работы с разным материалом имеет смысл подбирать диски с наиболее подходящей формой режущих зубьев.

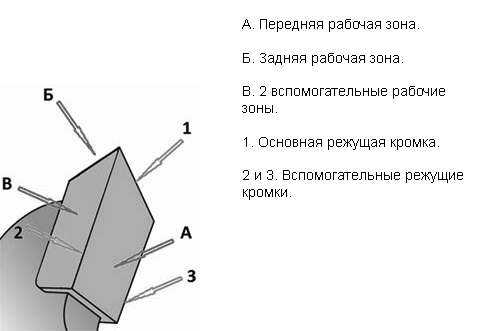

Схема зуба пилы

Зуб прямой формы

Пильный диск с наличием такой рабочей зоны предназначен для чернового раскроя пиломатериалов. Рез получается грубым, невысокого качества, при сравнительно быстром проведении операций.

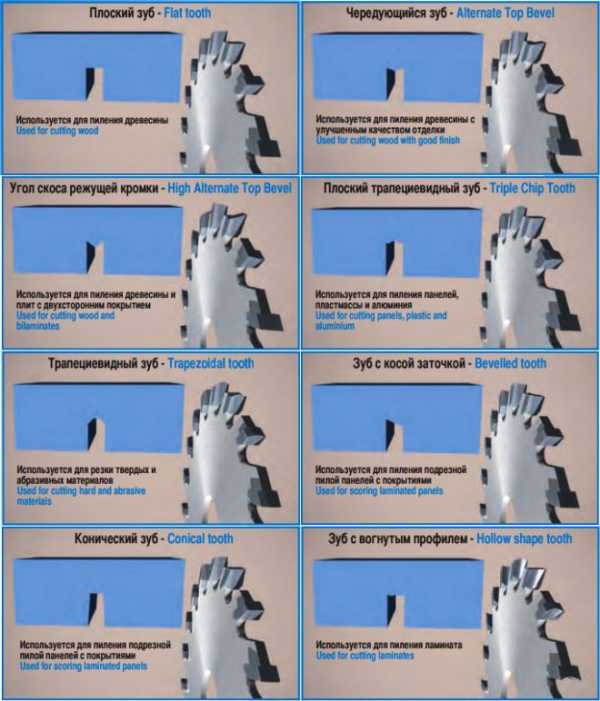

Виды зубьев дисковых пил

Зуб скошенной формы

Передняя плоскость режущей кромки, выполненная в такой форме, обеспечивает получение пропилов с точной и ровной линией. Пила идеально подходит для работы с материалом композитного типа: фанера, ДСП (с ламинированием односторонним и двухсторонним). После раскроя заготовок из твердого пиломатериала он выщерблен, сколов практически не наблюдается.

Бывают диски со скошенной передней кромкой резца, бывают со скошенной задней кромкой, или вариант с чередующимися зубьями (переменно скошенное полотно). В случае работы инструментом со скошенной поверхностью задней кромки режущего элемента при распиле твердых древесных пород наблюдается четкий качественный рез, но быстрое затупление пилы.

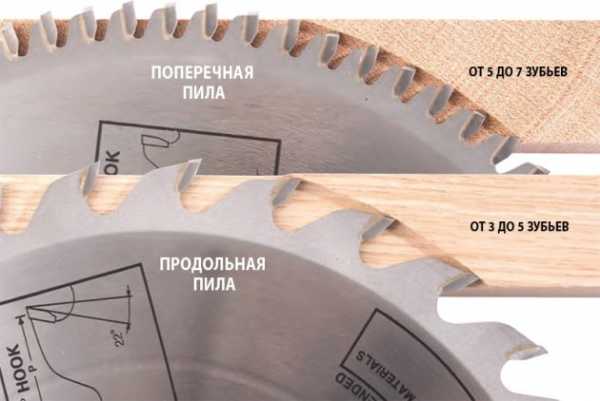

Продольная и поперечная пила

Зуб трапециевидной формы

Главное преимущество такой пилы – медленный износ диска за счет отсутствия необходимости в частой заточке на точильном станке. Обычно вся линия полотна состоит из чередующихся режущих элементов — прямых и трапециевидных зубьев, работающих в тандеме. Более высокий зуб-трапеция осуществляет черновую прорезь, позволяя основной прямой кромке легче проводить распил. Инструмент можно применять для раскроя пластмасс, твердых ламинатов.

Пильный диск для циркулярки — характеристика

Зуб конической формы

Вспомогательный тип инструмента, предназначенный для осуществления надреза материалов с ламинированной поверхностью предварительно основному пропилу. Операция проводится во избежание появления сколов на лицевой части изделия. Такой пильный диск не используется в качестве самостоятельной рабочей единицы.

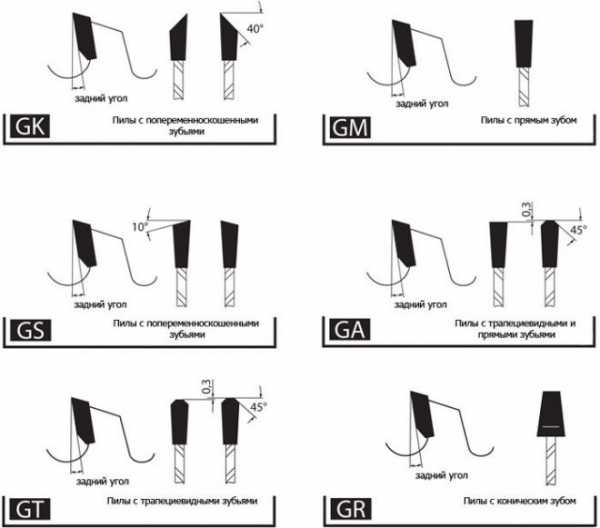

Форма зубьев дисковых пил

Зуб серповидной формы

Полотнами с вогнутой формой зуба удобно проводить раскрой материала в поперечном направлении реза относительно расположения волокон.

Определение степени износа циркуляционного диска

Получение качественного результата при работе пилой дискового типа возможно только в том случае, если вовремя выполнить заточку циркулярных пил. В противном случае может наблюдаться порча заготовок, быстрый износ механизмов привода пилы, увеличение травматизма на производстве. Чтобы этого избежать, необходимо четко следить за износом режущего полотна, ориентируясь на следующие признаки:

Заточка циркулярного диска

Движение заготовки по рабочему столу при раскрое происходит с применением большого физического усилия;
По линии распила наблюдаются трещины и сколы;
Во время работы происходит перегрев двигателя;
В воздухе ощущается запах гари;
Материал горит, что проявляется в виде темных участков по линии пропила.

При обнаружении какого-либо из этих признаков необходимо срочно приступать к заточке дисковых пил своими руками. Также до проведения работ можно проконтролировать остроту пилы, ориентируясь на тактильные ощущения или визуально при помощи увеличительного стекла. Допустимый радиус округления режущего угла должен соответствовать величине в 0.1-0.2 мм. Проводя распил больших заготовок, изнашиваются все рабочие кромки.

Как заточить пильный диск – правила

Заточке подвергают только очищенный от пыли и грязи победитовый диск;
Диск чистят, используя моющие средства, без применения механической обработки;
Затачивают все рабочие плоскости;
Допустимая толщина снятие металла находится в пределах 0.05-0.15 миллиметров;
Допустимое количество операций по заточке не более 25 раз;
Пилы точат вручную напильником или на станках.

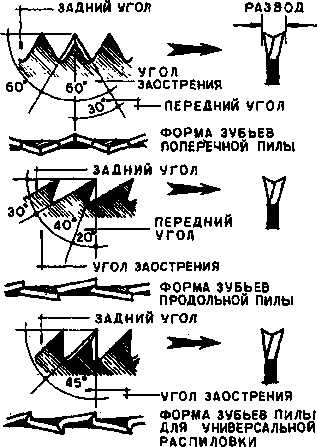

Положительный и отрицательный углы заточки зубьев

Затачивание пильных кругов с твердосплавными зубьями

Углы зубьев для заточки пильных дисков

Победитовые напайки точат при помощи специального станка или самодельного приспособления к точильному кругу. Приспособление представляет фиксатор, в котором зажимается диск, соблюдая определенные углы заточки относительно наждака. Самым лучшим для заточки победита считается алмазный круг.

Маркером отмечают любую точку как отсчетную. Располагают основную рабочую поверхность зуба к точильному камню так, чтобы они находились в одной плоскости. Поочередно шлифуют каждый зуб до прохождения всего круга. Переставляют диск вспомогательной плоскостью к точильному кругу. Шлифуют уже другую плоскость у каждого зуба. Так шаг за шагом происходит полная заточка дисков с твердосплавными напайками.

Видео по теме: Заточка дисковой пилы на электроточилке

specnavigator.ru

Как заточить циркулярную пилу с диском

Как заточить циркулярную пилу? Циркулярная пила — это необходимый инструмент при строительстве дачи. Она превосходит остальные виды пил по своей точности и качеству распила. Длительность эксплуатации конструкции зависит от качества ее заточки.

Срок службы круглой пилы зависит в том числе от качества ее заточки.

Незаточенный диск повышает нагрузку на механизм. В результате он может сломаться.

Необходима периодическая заточка циркулярных пил.

Признаки, которые свидетельствуют о том, что пилу нужно заточить:

при распиле нужно прилагать большую нагрузку;
подгорают края распила;
перегревается двигатель;
появляется дым при работе.

Заточка циркулярных пил

Материалы и инструменты:

Диски круглых пил.

диск пилы;
напильник;
алмазный надфиль;
маркер;
тонкие деревянные брусочки;
тиски;
разводка;
разводной ключ.

Как заточить циркулярную пилу с диском? Дисковую пилу необходимо затачивать с задней поверхности, если работают в положении полотна, которое повернуто к дереву. Передняя поверхность, которая находит на материал при распиле, остается в неизменном положении.

Выполнять точение диска можно в станке. Можно вытащить полотно из него. Если точение выполняется в устройстве, то нужно вынуть вилку из электрической розетки, чтобы предотвратить случайное включение прибора. Нужно подклинить изделие, положив под него с обеих сторон тонкие брусочки и придавить их к зубьям.

Надо пометить маркером элемент, с которого начинают выполнять точение. При точении надо соблюдать осторожность и прилагать максимум внимания. Точение выполняют при помощи напильника или алмазного надфиля.

Необходимо запомнить количество движений и прилагаемых усилий при точении первого зуба. Такие же усилия нужно прилагать при точении остальных деталей. Если полотно сняли со станка, нужно зажать его в тисках, затем таким же образом заточить каждый зуб. Затем полотно устанавливают обратно в устройство.

Выполняют проверку распила на образце. Если при работе возникает шум или подача материала неровная, нужно проверить высоту зубьев. Для этого надо поднести к режущему краю маркер. Затем надо медленно повернуть рукой полотно на 1 оборот в сторону, противоположную направлению вращения. При этом на каждом зубе появится метка. При осмотре можно выяснить какие элементы выше остальных. Если разница оказалась значительной, нужно аккуратно уменьшить высоту элементов.

Вернуться к оглавлению

Как выполнить развод зубьев диска

Заточка зуба дисковой пилы по одной и двум плоскостям.

Если необходимо, чтобы движение диска было более свободным, то выполняют развод зубьев.

Необходимо все зубья по очереди отогнуть в разные стороны на одно и то же расстояние. Работу выполняют при помощи разводки. Разводка — это инструмент для выполнения развода элементов. Для выполнения разводки можно пользоваться разводным ключом. При работе с мягкими породами древесины их разводят больше. При работе с твердыми породами — меньше.

Чтобы правильно подобрать разводку, нужно опробовать устройство при распиле прочных пород древесины. Наилучшим вариантом разводки будет приблизительно 0,3 — 0,5 мм в одну сторону. Основным требованием считается разводка элементов не больше толщины полотна на обе стороны. Разводку выполняют перед заточкой.

В том случае, когда необходимо точение полотна более высокого качества, применяют станок для механизированного точения.

Вернуться к оглавлению

Механизированное затачивание диска

Материалы и инструменты:

диск пилы;
станок для заточки диска;
маятниковый угломер;
маркер.

Как заточить циркулярную пилу механизированным способом? Существует большое количество различных станков. Некоторые механизмы обладают программными комплексами для обеспечения полностью автоматизированного режима точения. В домашней мастерской, когда точение дисков носит эпизодический характер, можно использовать более простое устройство.

Углы заточки зубьев дисковой пилы: передний угол (γ), задний (α) и углы скоса передних и задних плоскостей (ε1 и ε2).

Как заточить диск? В таком станке после его установки и закрепления в положении, которое обеспечивает необходимый угол заточки, все остальные операции — поворот полотна вокруг своей оси, контроль толщины металла, снимаемого с зуба — выполняются вручную.

Заточка прямого зуба по передней плоскости выполняется в такой последовательности. Устанавливают полотно на оправу станка. Зажимают с помощью центрирующей втулки. Затем при помощи механизма он устанавливается в строго горизонтальном положении. Таким образом, обеспечивается угол скоса передней плоскости, равный нулю. Если у станка нет встроенной угловой шкалы, горизонтальность диска проверяют при помощи маятникового угломера.

Затем вращают винт механизма, который обеспечивает горизонтальное перемещение оправы с кругом. Устанавливают необходимый передний угол заточки. Полотно передвигается в положении, при котором передняя плоскость каждого элемента плотно прилегает к рабочей поверхности круга.

Маркером делают отметку первого зуба, с которого начинают заточку. Затем включают двигатель и выполняют заточку передней плоскости. Станок вводит зуб в соприкосновение с кругом и выполняет несколько движений полотна вперед и назад с одновременным прижимом элемента к кругу.

После заточки одного элемента полотно выводится из контакта с абразивным кругом, поворачивается на один элемент. Затем операция повторяется аналогичным образом. Так станок работает до тех пор, пока отмеченный маркером элемент не выполнит полный круг, показав, что все элементы заточены.

Заточка скошенного зуба отличается от точения прямого тем, что пилу располагают с наклоном, равным углу скоса передней плоскости. Для заточки элемента по задней плоскости нужно, чтобы станок позволял устанавливать полотно так, чтобы задняя плоскость элемента находилась в одной плоскости с поверхностью круга.

Чтобы заточить дисковую пилу на станке, не надо обладать специальными навыками. С этой работой может справиться любой человек, если будет следовать всем инструкциям и правилам по работе со станками по заточке дисков.

masterbrusa.ru

Заточка дисковых пил своими руками: углы, способы, видео, фото

Дисковые пилы используются повсеместно в строительстве. Многие работы требуют проведения изменения размеров используемых строительных материалов, создания надрезов и многое другое. Циркулярная пила позволяет быстро провести разрезание самых различных материалов, при этом скорость резания очень большая, а качество сделанного среза наилучшее. Постоянное использование рассматриваемого оборудования определяет то, что режущий инструмент начинает затупляться, это оказывает значительное влияние на эффективность проводимых работ и их качество. Именно поэтому многие задумываются о том, как выполняется заточка дисковых пил своими руками. Ведь умение качественно выполнять подобную работу позволит существенно сэкономить.

Заточка дисковой пилы

Необходимые инструменты

Своими руками диски для циркулярной плиты можно заточить только при наличии специальных инструментов. Также есть станок, который позволяет автоматизировать процесс, сделать его более эффективным.

Для проведения работы по заточке диска своими руками можно использовать нижеприведенные инструменты:

монтажные тиски;
напильник;
брусок из дерева.

Также можно использовать заточной станок для дисковых пил, для которого не нужны вышеприведенные инструменты.

Когда нужно проводить работу по восстановлению дисковых пил?

Довольно важным вопросом можно назвать определение того, когда должна быть проведена заточка дисковых пил. Сильный износ может привести к отсутствию возможности проведения подобной работы. Можно выделить три четких сигнала, которые определяют необходимость проведения заточки диска циркулярной пилы:

Появление дыма, нагревание защитного кожуха. Приспособление, как правило, имеет специальный защитный кожух, который может нагреваться, если диск затупился. Также следует отметить, что в особых случаях происходит появление дыма вследствие сильного нагрева зоны резания.
Также при механической подаче, когда нажим регулируется своими руками, следует придавать большое усилие для получения необходимого результата.
При обработке древесины или другого материала в зоне резания появляются следы нагара и соответствующий запах.

В вышеприведенных ситуациях рекомендуется проводить заточку диска циркулярной пилы.

Принципы и углы заточки дисковых пил

Пила имеет четыре главных угла заточки дисковой пилы по рабочей части. Рассматриваемые гулы, как и сама форма зуба, можно назвать основными эксплуатационными характеристиками. Каждый зуб можно охарактеризовать следующим образом:

передний и задний угол;
углы среза передней и задней поверхности.

Значения вышеуказанных параметров зависят от назначения распиливающего приспособления, типа материала заготовки.

Поверхности зуба дисковой пилы

По вышеуказанным параметрам можно выделить несколько пил:

для выполнения продольной резки. В данном случае передний угол должен иметь показатель от 15° до 25°.
при выполнении поперечной резки рассматриваемый показатель должен быть от 5° до 10°.
универсальный вариант рекомендуется затачивать под углом 15°.

Тип обрабатываемого материала также определяет то, какие показатели должен иметь зуб. Как правило, чем тверже материал, тем он более труднообрабатываемый. Именно поэтому рекомендуется в меньшей степени заострять режущие зубья.

При длительном использовании пилы из твердосплавного материала значительный износ происходит на самой верхней режущей кромке. При рассмотрении плоскости зуба стоит отметить, что больший износ касается передней поверхности.

Типы зубьев дисковых пил

Выполнение заточки дисковых пил в домашних условиях

Наточить пилу можно своими руками без использования специального точильного станка, который имеет большую стоимость и используется по предназначению достаточно редко по причине использования твердосплавного материала при создании режущей кромки. Однако просто держать круг в руках нельзя, так как нужно добиваться определенных параметров среза для обеспечения необходимого показателя эффективности работы.

Для фиксации зубчатого круга в строго заданном положении используется обыкновенная плоская подставка. Она имеет нижеприведенные особенности:

Поверхность плоской подставки должна совпадать с уровнем оси заточного диска.
Зубчатый круг располагаем на подставке так, чтобы плоскость затачивания находилась перпендикулярно к полотну пилы.
Рассматриваемое приспособление для зубьев, расположенных под определенным углом, оснащают поворотным шарниром.

Рассматриваемое приспособление позволяет проводить фиксацию обрабатываемого элемента по отношению к используемому абразивному материалу. При помощи цветного маркера проводится нанесение разметочных линий, которые позволяют выбрать правильный угол. Также необходимы тиски, в которых крепится созданное приспособление для фиксации.

Заточка при помощи станка

Если есть возможность приобрести специальный станок, то рассматриваемый процесс можно провести с максимальным показателем эффективности. Подобное приспособление имеет компактные размеры, его можно использовать в домашних условиях.

Особое внимание уделяется выбору абразивного круга. В этом случае отметим нижеприведенные нюансы:

Твердосплавный диск сложно заточить.
При выборе следует обращать внимание на круги из эльбора, с алмазной крошкой или с зеленого карбида кремния.

Процесс заточки при использовании профессионального оборудования очень прост. Крепление диска происходит при помощи специального фиксатора. Он создан с расчетом конструктивных особенностей круга. Особое внимание уделим тому, что при применении специальных станков очень просто провести заточку дисковых пил с выдерживанием необходимых показателей. При этом погрешность минимальна. Это связано с тем, что конструкция имеет специальный измеритель показателя угла. Для того чтобы не ошибиться на момент проведения работы с тем, какие зубья были уже подверглись обработке, следует при помощи маркера пометить начальную точку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как Заточить Диск На Циркулярку С Напайками

Резка круглых пил по дереву собственными руками: геометрия углов, станков

При длительной эксплуатации циркулярные пилы с карбидными ключами могут потерять свои первоначальные качества. Но это не означает, что вы должны купить новый режущий инструмент. В большинстве случаев заточка может выполняться дома с использованием любой подходящей машины.

Необходимо затачивать пилу

Прежде всего, вам нужно решить, хотите ли вы обострить или нет. Существует несколько очевидных признаков, указывающих на актуальность этой процедуры. Если вы проигнорируете их, то в будущем диск может стать необоснованным и вызовет сбой дорогостоящей машины.

Преимущество использования пильного диска с нарезанием резьбы заключается в увеличении срока службы. Он также предназначен для обработки лиственных пород. Наплавка выполнена из стали 9ХФ, 50 ХВА, 65Г и подобных композиций. Они характеризуются высокой твердостью, но в то же время, при значительной эксплуатации, вероятность их разрушения будет возрастать.

Своевременная заточка циркулярных пил машиной своими руками осуществляется со следующими очевидными признаками:

увеличить нагрузку на двигатель. Причиной этого является ухудшение шлифования и, как следствие, энергоблоку требуется больше энергии для резки дерева. Если в конструкции двигателя нет защитных реле, они могут быть неисправны;
ухудшение качества среза. Первым знаком является увеличение ширины разреза, а также образование сколов и неровностей вдоль его краев;
увеличить время обработки заготовки. Требуется больше времени, чтобы сформировать срез, чем обычно.

Лучший способ — периодически проверять состояние диска с лентами на дереве. Для этого вам необходимо временно покинуть машину и демонтировать режущий инструмент. Если его геометрические параметры не совпадают с исходными, необходимо заточка.

Как определить угол заточки циркулярной пилы

Лучшим вариантом является наличие оригинального шаблона, в соответствии с которым вы можете исправить геометрию режущей кромки. Часто он изготовлен из тонкостенного нержавеющего металла, реже — из картона.

Зубчатые наконечники из карбида изготавливаются в соответствии с ГОСТ 9769-79. Но их геометрия и геометрические размеры определяются производителем в зависимости от цели пилы. Если нет шаблона, вам необходимо определить требуемые углы шлифования самостоятельно. Для этого рекомендуется использовать гониометр маятника.

Технология создания шаблона собственными руками.

Возьмите новый диск с лентами, который полностью идентичен притуплению.
На сплошном листе картона рисуют точные контуры.
Используя маятниковый транспортир, определите начальную геометрию карбидных отводов.
Данные должны быть введены в шаблон.

Как размолоть пильные пилы

точить сплавы диски очень легко с помощью простого устройства, но диски раз.

Как затачивать пильный диск своими руками

Тупая пила диск на моей Makita 2704. Финансы купить диск от Makita или SMT в данный момент.

В будущем его можно использовать для самозатачивания на станке или в качестве модели для компаний, предоставляющих аналогичные услуги.

Кроме того, рекомендуется сравнить полученные данные с эталонными данными. В пилах для продольной резки главный угол обычно составляет 15 ° -25 °. Для поперечных моделей эта цифра колеблется от 5 ° до 10 °. В универсальных моделях передний угол составляет 15 °.

Важно помнить, что передний угол может быть отрицательным. Аналогичные модели используются для резки пластиковых листов и цветных металлов.

Методы заточки циркулярных пил

Чтобы сформировать новую режущую кромку, вы можете использовать любой шлифовальный станок. Важно выбрать правый шлифовальный круг с самого начала и использовать его для заточки края. Для этого необходимо использовать модели корунда или алмаза.

Оптимальным вариантом является использование специального оборудования, предназначенного для выполнения этой работы. Но из-за высокой стоимости во многих случаях его приобретение нецелесообразно. Альтернативным методом является использование шлифовального станка с возможностью изменения угла корундового диска.

Ни в коем случае вы не можете вручную вручную размалывать. Во-первых — это займет очень много времени. Во-вторых — результат не будет соответствовать стандартам. Если нет возможности измельчить пильный диск на дереве, рекомендуется использовать услуги специализированных компаний.

Профессиональная заточка циркулярных пил выполняется по следующим правилам:

основная деформация происходит на верхнем краю зуба. Пронумерованы гранулы от 0,1 до 0,3 мм. Именно с этого момента вам нужно начать обработку;
Шлифование выполняется вдоль передней и задней кромки. Это обеспечит повторение процедуры до 25 раз;
значение срабатывания не должно превышать 0,05-0,15 мм;
Уровень обработки передней и задней поверхностей должен быть одинаковым.

После завершения заточки дисков на дереве — рекомендуется нанести мелкозернистую наждачную бумагу. Это можно сделать вручную или с помощью специальной машины.

Специалисты советуют использовать специальные корундовые диски, торцевая поверхность которых имеет паз особой формы. Это облегчит выполнение этой процедуры.

Методы увеличения срока службы пильных дисков

Процесс формирования новой режущей кромки является трудоемким и трудоемким. Поэтому для увеличения срока службы диска рекомендуется выполнить ряд условий.

Прежде всего, вы должны прочитать рекомендации производителя. Они указывают количество оборотов (максимальное и минимальное) для разных типов обрабатываемых материалов. Для металла этот параметр должен быть меньше, чем для дерева.

Твердая пайка имеет длительный срок службы. Однако они часто ломаются и обрываются. Альтернативные мягкие материалы практически не подвержены таким дефектам. Но время ее службы меньше, чем у твердого.

Не допускайте появления шероховатости на поверхности резания. В будущем они могут привести к появлению чипов и трещин.

На видео показан пример машины для шлифовальных дисков, сделанных сами по себе:

Чертежи и геометрия зубов

Резкость циркулярных пил следует выполнять аккуратно с соблюдением норм и требований к геометрии зубьев каждого отдельного диска. Чтобы правильно затачивать пильный диск своими руками, вам нужно знать форму зуба и его геометрию.

nzizn.ru

Заточка дисковых пил своими руками с твердосплавными напайками (видео)

Заточка дисковых пил является обязательным мероприятием в процессе эксплуатации данного оборудования. Обработка древесины требует наличия в распоряжении мастера инструментов с соответствующими режущими свойствами. Как и заточка цепей бензопил, дисковые пилы требуют к себе повышенного внимания. Если вовремя не устранить недостатки, с течением времени инструмент начнет тупиться значительно быстрее.

Содержание статьи

Признаки износа

Заточка пил — это распространенное мероприятие, как и точение цепей бензопил, выполняемое своими руками. Вы можете доверить приспособление с твердосплавными, победитовыми напайками специалистам. Это обусловлено тем, что победитовые напайки имеют повышенную твердость, из-за чего обычным напильником выполнить заточку невозможно. Для этого потребуется дорогостоящий алмазный шлифинструмент.

Первое, что вам нужно сделать, это определить текущее состояние пильных кругов. У дисков и цепей бензопил есть определенные признаки износа. Если знать о них, вы легко узнаете, что острота дисковой пилы значительно ухудшилась.

На кожухе двигателя вашей дисковой пилы начала значительно повышаться температура.
Чтобы распилить заготовку, приходится прикладывать больше физических усилий своими руками. Аналогичное явление характерно для затупившихся цепей бензопил.
Периодически из двигателя может идти дым.
При обработке заготовок образуется неприятный аромат гари.
На краях пильного круга образуются потемнения. Это нагар. Он может проявиться и на поверхности цепей бензопил.
Деревянная заготовка начинается перемещаться по станку рывками, хотя при нормальной заточке движения должны быть плавными.
При работе станка наблюдается посторонний шум.
Нарушается геометрия зубьев пильных кругов вашей циркулярной пилы.

Общие правила заточки

Фото способов заточки дисковых пил

Как и в случае заточки цепей бензопил, самостоятельная заточка требует придерживаться определенных рекомендаций.

Внимательно следите за равномерным снятием металла по профилю зубцов пильного круга;
Никогда не прижимайте плотно пильный диск к шлифовальному кругу. Если станок для заточки дисковых пил будет плотно контактировать с затачиваемым кругом, это приведет к перегреву и дальнейшей деформации материала;
Следите за сохранение высоты и профиля заточки по завершению операций обработки;
Выполняя заточку дисков, используйте жидкость охлаждения. Это рекомендуется и тем, кто осуществляет точение цепей бензопил;
Избегайте образования заусенец при точении пильного диска;
Затачивая грани, опирайтесь на важное правило. Нужно точить только переднюю, либо переднюю и заднюю сторону зуба. Хотя на практике многие мастера своими руками предпочитают затачивать с задней стороны пильных кругов, считая такой метод более удобным;
Изделия с победитовыми напайками точатся алмазными заточными приспособлениями. Только такие инструменты способны действительно эффективно восстановить режущие свойства данного инструмента. Применять обычный напильник можно, но по факту он не даст требуемого эффекта.

Способы заточки

Вы можете использовать заточной станок для пил или подручные приспособления.

Существует три основные методики заточки, где используется определенное приспособление, и соблюдаются правила обработки дисков. Какая из них самая правильная, сказать сложно. Опробовав каждую методику, вы сможете сделать определенные выводы для себя.

Заточка бывает:

Классической;
Полнопрофильной;
Заточка граней зубцов.

Про каждую из них расскажем отдельно.

Классическая

Данная методика заточки используется давно, из-за чего и получила свое название.

Заточка начинается с задней поверхности диска.
Переднюю часть, набегающую на материал при резке, остается в своем неизменном положении.
Обработку можно осуществлять непосредственно на дисковой пиле или снять пильный круг, установив его в тиски.
Если затачиваете на циркулярке, обязательно отключите станок от питания.
Для фиксации диска воспользуйтесь парой брусков, которые закрепят круг словно клинья. Бруски должна быть плотно прижаты к изделию, чтобы не допустить его движения при точении.
Фломастером нанесите метку на первый зуб, с которого вы будете начинать.
Выполните на первом зубе определенное количество движений точильным приспособлением. Запомните их количество.
Для всех последующих зубцов повторяйте аналогичные по количеству и интенсивности движения.
По завершению заточки обязательно проверьте работоспособность обновленной своими руками пилы. Если не возникает постороннего шума, вибраций и дисковый станок ведет себя стабильно, вам удалось правильно выполнить работу.

Альтернативные решения

К альтернативным способам заточки относятся те два метода, о которых мы описали выше. Они являются достаточно эффективными, потому часто применяются мастерами.

Полнопрофильная обработка пильного диска. Среди всех методов точения этот способ можно считать самым точным и высококачественным. Это обусловлено тем, что для полнопрофильной заточки применяют специализированные точильные станки. Специальный круг выбирается по размеру и за один подход проходит все впадину между зубами диска, захватывая при этом поверхность соседней режущей кромки. Подобная методика точения пильных дисков позволяет избежать вероятности деформации зуба круг. Единственный недостаток способа заточки заключается в том, что для обработки пил разного профиля потребуется использовать соответствующие разные круги.
Точение граней зубцов. Популярность данного метода точения инструментов циркулярных пил объясняется тем, что его можно использовать на профессиональном уровне и в обычных домашних условиях. Если заточка осуществляется с помощью станка, вам потребуется приобрести соответствующие абразивные круги, соответствующие параметрам ваших пильных дисков. Но оптимально для большинства владельцев циркулярных пил задействовать домашний способ обработки. Это обусловлено тем, что зачастую не требуется проводить большой объем работ, а вся обработка режущих кромок осуществляется надфилем. Чтобы эффективно заточить изделие, порой достаточно провести 4-5 движений качественным надфилем. Так зубцы приобретут необходимую степень остроты.

Советы специалистов

Опыт — это полезная вещь, благодаря которой можно избежать целого ряда ошибок, характерных для новичков. Потому обращать внимание на советы специалистов очень полезно, если вы хотите достичь положительного для себя результата при точении дисковой пилы.

Всегда используйте защитные очки. Это правило почему-то многие игнорируют, из-за чего потом страдают сами же мастера. Потому перед началом заточки обязательно наденьте все необходимые средства защиты;
Не пытайтесь удалить больше металла, чем требуется. Снимайте ровно столько, чтобы удалить все имеющиеся трещины, заусенцы и неровности;
Во время точения диск обязательно удерживайте в неизменном положении;
Если диск не точили давно, придется снять больший слой металла;
Соблюдайте идентичность всех зубов по форме и высоте.

Изначально кажется, что заточка — технологически сложный процесс. Но получив небольшой опыт, вам удастся легко затачивать круги дисковых пил.

tvoistanok.ru

Дисковые пилы по дереву: как выполнить заточку самому?

Те, кто работает с деревом, знают, насколько важны дисковые пилы. Этот инструмент всегда должен работать исправно и быть в полном порядке. Известно, что любые колюще-режущие инструменты имеют способность затупляться. Дисковые пилы по дереву не исключение. Их заточка требует особого внимания. При появлении первых признаков того, что пила начинает плохо функционировать, следует приступить к заточке, так как в дальнейшем инструмент начнет тупиться еще больше.

Заточка дисковой пилы осуществляется разными способами: напильником, на станке, в тисках и на весу.

Дисковые пилы по дереву, заточка которых периодически необходима, особенно важны при обустройстве загородного дома из дерева. Дисковые пилы еще называют циркулярными. Данный инструмент важен тем, что он способен с высокой точностью произвести распил деревянных деталей.

Так можно ли сделать заточку самому? Да, самостоятельная заточка возможна. Своевременная заточка дисковых пил по дереву позволит не только иметь под рукой острый рабочий инструмент, но и увеличить срок его эксплуатации. В особенности нужно следить за состоянием дисковых пил, чья мощность относительно невысока, так как плохо заточенная пила начинает перегреваться. А перегрев может полностью вывести рабочий инструмент из строя.

Признаки ухудшения остроты пил

При появлении нижеописанных признаков следует немедленно произвести заточку дисковой пилы:

Схема устройства зуба дисковой пилы.

Заметное повышение температуры предохранительного кожуха на моторе пилы.
Для распила требуются повышенные физические усилия.
Возможное временное появление дыма из мотора.
Появление запаха гари.
Появление темных пятен на краях пилы (нагар).
Деревянный брус двигается не плавно, а скачками по станку.
Во время работы слышен подозрительный шум.
Наблюдается искривление зубьев циркулярной пилы.

Требования к работам

Существует также ряд требований к работе, соблюдение которых необходимо для безопасности и качественной заточки инструмента. При заточке диск нужно устанавливать таким образом, чтобы все зубья были отчетливо видны. Лишь в этом случае может быть гарантирована качественная заточка. Диск во время заточки должен оставаться в одном и том же положении. Он должен прилегать к удерживающим брускам или тискам очень плотно.

В целом заточка диска должна производиться на станке. Однако иногда рекомендуется снимать диск и закреплять его в тисках. Во время отгиба зубьев нужно плотно закрепить диск в тисках и пользоваться плоскогубцами. Угол наклона каждого зубца нужно все время контролировать. Если не соблюдать угол наклона, то КПД последующей работы инструмента будет приближен к нулю. Перед тем как начать отгибать зубья, нужно сделать соответствующие заметки по их первоначальному положению.

Правила заточки:

В первую очередь нужно следить за тем, чтобы съем металла происходил равномерно по профилю зубьев пилы.
Нельзя ни в коем случае прижимать диск к точильному кругу, так как это может привести к накалу и разогреву материала, что приводит к деформациям.
Профиль и высота зубьев после заточки должны сохраняться.
При заточке также весьма важно пользоваться охлаждающей жидкостью.
Нельзя, чтобы при заточке образовывались заусенцы.
Что касается граней заточки, то в теории существует правило: нужно затачивать либо переднюю сторону зубьев, либо переднюю и заднюю. Однако очень часто опытные мастера затачивают именно с задней стороны, так как считают, что это намного удобнее.

Правила разводки зубьев

Правила заточки дисковой пилы.

Перед тем как начать заточку циркулярной пилы, нужно знать, что для этого потребуется разводка зубьев. Зубья должны поочередно отгибаться в сторону и затачиваться. Однако следует учитывать то, что отгиб каждого из зубьев должен производиться на одно и то же расстояние. Для того чтобы это сделать, используется специальный инструмент — разводка. При помощи этого инструмента каждый зуб отводится приблизительно на середине его высоты.

Если выполнить разводку верно, то получится ширина пропила толще полотна дисковой пилы. Правильная заточка предполагает, чтобы сам диск не касался материала распила, а лишь зубья слой за слоем снимали поверхность дерева. Поэтому чем шире будет разводка зубьев, тем более объемным будет пропил и тем меньше будет вероятность того, что произойдет заклинивание. Однако добиться такого эффекта крайне сложно. Многие начинают разводить зубья при помощи ключа, однако такой метод совершенно не подходит для дорогостоящих качественных пил. Поэтому пользоваться нужно исключительно тем инструментом, который для этого предназначен.

Особого внимания при заточке пилы заслуживает также тип дерева, который будет распиливаться. Для более мягких пород дерева требуется более широкая разводка,чтобы распил был гладким и не имел шероховатостей и неровностей. Наиболее оптимальным отклонением зубьев является 5-10 мм в одну из сторон. Разводку нужно выполнить еще до начала заточки, так как в противном случае зубья могут быть деформированы и пила придет в негодность.

Схема заточки дисковой пилы.

Всего существует 3 основных вида разводки:

Зачищающая — при такой разводке каждый третий зуб остается в своем первоначальном положении. Данный вид подходит для тех случаев, когда требуется распилить особенно твердые породы дерева.
Классическая — поочередно зубья отгибаются влево и вправо.
Волнистая — при такой разводке каждый зубец имеет свое положение, в результате которого образуется волна из зубьев. Данный метод является одним из самых эффективных, однако и самым сложным. Опытные мастера оставляют расстояние в 0,3-0,7 мм при таком методе.

Используемые для заточки материалы и инструменты

Итак, для работ могут понадобиться:

2 бруска;
точило;
тиски;
разводка;
напильник.

Заточка дисковой пилы: классический метод

Существует несколько различных методик по заточке дисковых пил, однако нижеследующая методика является классической. Затачивать начинают с задней поверхности. Передняя часть, которая при работе набегает на материал, остается в неизменном положении.

Для того чтобы начать затачивать диск, можно оставить диск прямо в станке либо вынуть из станка и закрепить в тиски. При первом методе обязательно нужно обесточить станок, вынув шнур из розетки. Чтобы закрепить диск в одном положении, используются 2 бруска, которые фиксируют его как клинья. Бруски нужно плотно прижать к зубьям, чтобы избежать их движения. Тот зубец, с которого начинается заточка, нужно отметить при помощи фломастера на боковой стороне.

Затачивая первый зубец, нужно запомнить количество сделанных движений точильным кругом или другим инструментом.

Все последующие зубья нужно точить с той же интенсивностью и количеством движений.

При работе в тисках принцип действия тот же. Некоторые более опытные мастера выполняют заточку на весу, однако для этого нужно иметь большой опыт. После полной заточки диск вставляется обратно в станок. Далее нужно распилить какой-нибудь ненужный деревянный брусок, одновременно следя за работой пилы. Нужно обратить внимание на то, нет ли посторонних шумов и неровного движения бруса. Если наблюдается посторонний шум или скрип, необходимо взять фломастер и плотно зафиксировать его возле пилы. Затем медленно поворачивать диск. В итоге будет видно, где высота зубьев больше или меньше остальных.

Другие методы заточки

Полнопрофильная — является наиболее точной и качественной, так как выполняется на профессиональном точильном станке. Специальный круг, который подбирается по размерам, проходит за один раз всю межзубовую впадину вместе с поверхностью соседнего зубца. При такой заточке исключены деформации зубьев. Единственным минусом такого способа является то, что для разнопрофильных пил требуются различные круги.
Заточка граней зубьев — удобство данного метода заключается в том, что заточку можно выполнять как профессионально, так и в домашних условиях. Если работы выполняются на станке, то нужно приобрести специальные круги для разных дисков. Однако все же лучше выполнять работы в домашних условиях, так как обычно объем работы небольшой и выполнить его можно, пользуясь обычным надфилем. Для качественной заточки достаточно сделать 4-5 движений надфилем — и зубец будет острым.

Несколько советов от опытных мастеров

Во время работ необходимо использовать защитные очки. При натачивании нужно снимать только такое количество металла, которое необходимо для полного удаления трещин и деформаций. Диск при затачивании должен оставаться все время в одном положении относительно станка.

При длительном отсутствии заточки необходимо снять больше материала. Форма всех зубьев должна быть абсолютно одинаковой, равно как и высота. Все оставшиеся заусенцы должны быть полностью удалены.

dekormyhome.ru
