Сверло для высверливания точечной сварки. Как заточить?

Специалистам по кузовному ремонту известна ситуация, когда необходимо снять элемент конструкции автомобиля, прикреплённый к смежным деталям путём точечной сварки. Гидропробойником удаётся воспользоваться далеко не всегда, поэтому наилучший вариант – специальное сверло для высверливания точечной сварки, установленное в патрон электродрели.





Конструкция

Сверло для точечной сварки опознать просто – его рабочий торец плоский, а по оси имеется заточенный на конус 90º кернящий выступ, благодаря которому можно избавиться от наиболее трудоёмкого этапа – центровки сверла. Поэтому умельцы часто для высверливания используют обычные свёрла, заточенные специальным образом.

Принципиально возможен и другой вариант высверливания точечной сварки – использование специальных коронок. Такой инструмент включает в себя центрирующий подпружиненный стержень, на который насажен режущий диск с несколькими торцевыми зубьями. Предполагается, что сначала пользователь вдавливает керн в металл, а затем, по мере погружения коронки в его толщу, производит высверливание металла вокруг зоны сварного шва. Для придания инструменту необходимой жёсткости, вся конструкция заключена в оправку.

Выполним сравнительную оценку эффективности обоих методов высверливания, предполагая, что металл коронки и сверла одинаков: быстрорежущая сталь Р18 (хотя инструменты такого рода изготавливаются также из сталей Р6М5, Р6М5К5 и даже Р9К6). Предпочтительно использовать инструмент отечественного производства: китайские производители могут вместо быстрореза предложить совсем иную сталь, типа 45Х с ожидаемо плохим финалом.

Коронка для точечной сварки

Инструмент – достаточно массивный, поэтому сначала рекомендуется плотно прижать к поверхности детали центрирующий стержень, а затем, на малых оборотах, приступать к вырезанию металла. Сложность в том, что при точечной сварке малоуглеродистая сталь, из которой изготавливаются все кузовные детали, существенно упрочняется. Поэтому вдавливание в металл центрирующего стержня потребует от работающего значительных усилий.

Вторая проблема — неодновременность врезания зубьев коронки в сталь. Это происходит потому, что поверхность в зоне сварки имеет микронеровности, образовавшиеся в результате термического воздействия от электродов для контактной сварки. Результат – вероятная эксцентричность высверленного отверстия.

Специалисты советуют предварительно кернить места высверливания (например, при помощи шуруповёрта), поскольку нередки случаи, когда центрирующий стержень выскакивает из гнезда, и коронка начинает сверлить сталь совсем в другом месте. В этом случае для операции необходимо иметь два приводных инструмента.

Ещё одна проблема при использовании коронок – их быстрый перегрев, в результате которого эффект теплового расширения увеличивает фактический размер полученного отверстия, и насадка трескается. После использования, коронки необходимо очищать от стружки.

Впрочем, не всё так плохо: коронки имеют двухстороннее исполнение, поэтому при затуплении достаточно перевернуть инструмент на 180º, и продолжать работу тем же комплектом.

Сверло

Инструмент для таких целей состоит из трёх участков:

  1. Керна (его высоту выбирают так, чтобы она была не менее толщины металла детали, обычно достаточно 2…3 мм).
  2. Основной режущей части. Она может быть обычной или с напылением нитридом титана, в этом случае долговечность сверла заметно увеличивается, а размеры режущей части не будут зависеть от температуры нагрева.
  3. Посадочной части под патрон электродрели.

Технология высверливания в этом случае несколько упрощается: вначале керн внедряется в металл изделия, а затем боковыми гранями сверла выполняется требуемая операция. В данном случае основная проблема – необходимость выдерживать инструмент строго перпендикулярно поверхности кузовной детали.

При выборе в пользу сверла для точечной сварки необходимо предварительно оценить точность расположения керна, для чего подойдёт штангенциркуль с ценой деления нониуса не 0,1 мм, а 0,01 мм. Несоосность приводит к тому, что часть сверла работает по незакалённому металлу, а потому нагрузка на инструмент распределяется неравномерно. Также придётся затрачивать больше времени на периодическую заточку сверла и собственно керна, тщательно выдерживая его угол при вершине и высоту.

Используя сверло для высверливания точечной сварки, также потребуется изменять число оборотов дрели: вначале оно должно быть небольшим, до 700…800 мин-1. Тем не менее, суммарная трудоёмкость операции всё равно меньше, чем в предыдущем варианте, а для высверливания достаточно использовать только один электроинструмент – дрель.


proinstrumentinfo.ru

Сверло для высверливания точечной сварки: конструкция, заточка

Довольно большое распространение получила технология точечной сварки. Это связано с повышением качества соединения и надежности получаемого шва, а также высокой производительности, которую можно достигнуть при применении подобной технологии. Многие автовладельцы и мастера встречаются с ситуацией, когда нужно провести демонтаж приваренного элемента без его повреждения. В большинстве случаев для этого применяется специальное сверло, так как гидропробойник подходит не во всех случаях. Рассмотрим особенности специального сверла, которое применяется для проведения подобное работы, подробнее.

Сверло для высверливания точечной сварки

Конструкция

Возможность проведения рассматриваемой работы можно прежде всего связать с конструктивными особенностями применяемого сверла. К ним отнесем следующие моменты:

  1. Рабочий торец имеет плоскую форму.
  2. По оси расположены кернящие выступы, которые заточены под конус. При формировании режущей части выдерживается угол 90°. За счет подобного элемента не нужно проводить центровку.

Сверло для высверливания точечной сварки можно приобрести в специализированном магазине. Стоимость их относительно невелика, но для работы с труднообрабатываемыми материалами требуются варианты исполнения, изготавливаемые из специальных сплавов.

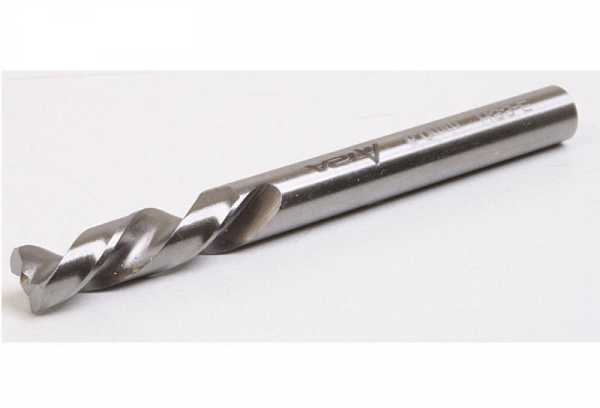

Сверло для точечной сварки сверхпрочное 8 х 50 мм

В некоторых случаях применяется обычный вариант исполнения сверла для высверливания точечной сварки. Однако, при их применении достигнуть требуемого результата практически невозможно.

Коронка для точечной сварки

Обработка точечной сварки может проводится при применении специальной коронки. Она также применяется для сверления. К особенностям подобного предложения отнесем следующие моменты:

  1. Конструкция включает в себя центральный подпружиненный стержень.
  2. На стержень надевается режущий диски, который по сторонам имеет несколько торцевых зубьев. За счет их определенного размещения проводится удаление металла.
  3. Используемый металл коронки характеризуется высокой износостойкостью. Именно поэтому проблем с удалением сплава, образующегося в зоне резания, не возникает.

Технология применения корон для высверливания точечной сварки характеризуется следующими особенностями:

  1. Крен вдавливается в металл. В самом начале сверления главное исключить вероятность смещения стержня относительно обрабатываемой поверхности.
  2. По мере погружения инструмента в металл происходит высверливание сплава. Главное, чтобы рабочая часть прошла только глубину шва.
  3. Для того чтобы повысить жесткость конструкции инструмент помещается в специальную оправу.

Сверло корончатое по точечной сварке

Стоит учитывать, что при изготовлении сверла для высверливания точечной сварки и коронки применяется практически один и тот же режущий сплав. Примером можно назвать быстрорежущую сталь Р18, которая может выдерживать длительное воздействие высокой температуры без изменения основных эксплуатационных параметров. Стоит учитывать, что китайские производители применяют сплав 45Х, которая характеризуется меньшей эффективностью в применении.

Коронка является достаточно массивным инструментом. Именно поэтому при его применении нужно плотно прижимать рабочую часть к обрабатываемой поверхности. Стоит учитывать, что при работе с малоуглеродистой сталью при точечной сварке структура становится более плотной и прочной. Именно поэтому при работе требуется прикладывать большее усилие.

Еще одной распространенной проблемой можно назвать то, что конструкция коронки определяет неравномерное врезание зубьев в обрабатываемую поверхность. Это связано с наличием различных выступов, которые образуются при точечной сварке. Результатом подобной проблемы можно назвать эксцентриковое высверливание отверстия, после чего разделить сплавленные элементы довольно сложно.

Достоинства сверла для высверливания точечной сварки

У рассматриваемого инструмента, который предназначен для работы со швом, есть довольно большое количество преимуществ. К ним можно отнести:

  1. Упрощается процедура обработки.
  2. Можно вести длительное сверление.
  3. Инструмент идеально подходит для образования плоских поверхностей.

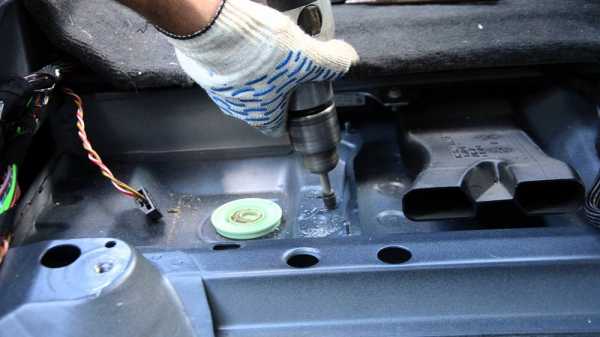

Высверливание точечной сварки

Как ранее было отмечено, следует приобретать исключительно продукцию известных производителей. Это связано с тем, что легированные сплавы характеризуются меньшей степенью устойчивости к воздействию высокой температуры.

Как работать со сверлами для точечной сварки?

Проводимая технология высверливания характеризуется довольно большим количеством особенностей. Рекомендации по ее проведению следующие:

  1. Выбранное сверло устанавливается в дрели, которая должна иметь возможность регулировки количества оборотов. Кроме этого, уделяется внимание показателю мощности.
  2. Не рекомендуется сразу использовать сверло. Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения. Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки.
  3. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности.

После высверливания точек соединения в некоторых случаях приходится приложить усилие для отделения детали от основания. Для этого может применяться зубило с молотком.

Заточка сверла для точечной сварки

Следует учитывать, что при частом использовании сверла при высверливании точечной сварки режущая часть может существенно затупиться. Провести самостоятельно заточку сверла достаточно сложно. Это связано с нижеприведенными моментами:

  1. При изготовлении применяется металл, устойчивый к температурному воздействию.
  2. Режущая часть конструкции напоминает конус. При этом поверхности расположены под углом 90°.

Заточка сверла

В некоторых случаях для работы применяется обычная болгарка, в других требуется специальный заточной механизм. Стоит учитывать, что при нарушении технологии инструмент просто выйдет из строя.

Высверливаем точечную сварку

Рассматриваемая процедура довольно проста в исполнении. Провести ее можно следующим образом:

  1. Подбирается наиболее подходящий инструмент.
  2. Следующий шаг заключается в подготовке поверхности. Для этого проводится разметка точки сверления.
  3. После этого на инструменте выставляются минимальные обороты и проводится непосредственное сверление.

Стоит учитывать, что в некоторых случаях можно повредить металл. Именно поэтому следует работать осторожно.

Как подготовить участок под высверливание

При рассмотрении подобной технологии стоит учитывать, что от качества подготовки поверхности во многом зависит конечный результат. К особенностям подобной технологии отнесем следующие моменты:

  1. Рекомендуется кернить место высверливания. Для этого можно использовать шуруповерт.
  2. Очистив поверхность от различных загрязняющих веществ можно существенно повысить качество проводимой работы.

Если не провести предварительную подготовку поверхности, то есть вероятность выскакивания стержня. При изменении угла воздействия нагрузки стержень может сломаться. Кроме этого, при довольно большой площади контакта используемый инструмент может сильно перегреваться.

Именно поэтому предусматривается возможность подачи жидкости в зону резания для охлаждения инструмента и обрабатываемой жидкости.

Эффективное удаление точечной сварки

Точечная сварка применяется для получения самых различных изделий. Именно поэтому технология ее удаления путем высверливания получила довольно большое распространение. Удалить образующийся шов можно самым различным образом.

Достигнуть высокой эффективности при проведении подобной работы можно следующим образом:

  1. Правильно подготовить поверхность.
  2. Использовать лишь профессиональные сверла и коронки.
  3. Правильно выбирать режим работы применяемого инструмента.

Если правильно подобрать сверло, то можно провести удаление практически любой точечной сварки. При этом стоит учитывать, что качество зависит от соблюдения всех рекомендаций.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Сверло для высверливания точечной сварки (как заточить своими руками), приспособления, фреза , коронка

Точечная контактная сварка давно применяется при соединении металлоконструкций. Для автомобилестроения применение роботизированной точечной сварки стало настоящим спасением — вместо несущих рам, появилась возможность производить недорогие несущие кузова, по прочности и безопасности превосходящие старые технологии.

При необходимости ремонта такого изделия обычно пользуются методом высверливания точечной сварки. Этот метод имеет следующие достоинства:

  • технологичность;
  • дешевизна;
  • скорость;
  • доступность даже для гаражных мастерских.

Необходимые инструменты и приспособления

Чтобы быстро и качественно заменить кузовную деталь высверливанием, нам потребуются:

  1. Электроинструмент: дрель, шуруповерт, углошлифовальная машинка,
  2. Ручной инструмент: молоток, зубило, узкое долото.
  3. Приспособления и насадки: сверло для точечной сварки, коронки по металлу соответствующего диаметра, наждачная бумага, отрезные и зачистные круги.
  4. Сварочный полуавтомат

Дрель и «болгарка» должны быть с регулировкой оборотов — так легче добиться хороших результатов. Применение ручных механических дрелей непрактично — высверливание требует минимум 600 — 800 оборотов в минуту.

Высверливание может осуществляться насквозь — так снимается ремонтная часть из кузова-донора. Такой способ может осуществляться любой подходящей оснасткой по металлу.

Если есть необходимость высверлить только лицевую часть состыкованных панелей, то потребуется специальная заточка сверла для точечной сварки. Она максимально плоская, на носике имеется поводок — конусообразный выступ, удерживающий центр в нужном месте. Такое сверло можно приобрести или изготовить самостоятельно.

Удалить металл вокруг точки можно коронкой. Она имеет специальный подпружиненный центрующий упор. Он является регулируемым ограничителем — правильно настроив, выбрать «лишнее» железо невозможно. Коронка «выгрызает» металл вокруг точки, не истончая деталь. Этот способ применим к высверливанию поврежденной части на ремонтируемом кузове, когда нельзя повреждать места прилегания ремонтной детали.

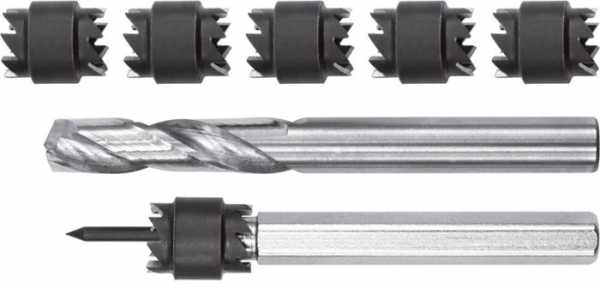

Специальные сверло и коронка для высверливания точечной сварки.

Заточка сверла для точечной сварки

В процессе сварки контактной сваркой металл уплотняется, поэтому высверливать его довольно трудно. Сверла должны быть изготовлены из прочной быстрорежущей стали и иметь специальную заточку.

Для сквозного высверливания. Если детали планируется прокручивать насквозь, можно воспользоваться обычным сверлом, заточенным на конус. Диаметр подбирается на 1-2 мм шире сварной точки.

Для просверливания одной детали. Имеют практически плоскую заточку, в центре сверла есть выступ — поводок. Он предназначен для центровки и по внешнему виду напоминает маленькое сверлышко. Поводок может быть узким — подойдет для работы с тонкой жестью, и широким — подойдет для работы с толстым металлом. Диаметр подбирается по диаметру точки или чуть шире.

Корончатые сверла. Состоят из режущей части, направляющего поводка и хвостовика. Режущая часть может быть изготовлена из мягкого материала с твердосплавными напайками. Внутренний диаметр коронки должен быть на 1 мм шире точки. Особенность работы коронкой заключается в том, что она не высверливает материал точки, а выбирает металл детали вокруг нее.

Повторить самостоятельно форму заточки в гаражных условиях довольно сложно. Важно не испортить поводок и не перегреть металл. Потребуется калиброванный заточный станок и кондуктор. Опытный токарь может заточить сверло на обычном станке, но сверло будет работать хуже.

Процесс высверливания

Отсоединение кузовной детали состоит из нескольких логичных этапов:

  1. Подготовка. Стоит удалить все резинки, молдинги, накладки. Вся кромка стыка должна быть видна. Зачищаем кромку наждачной бумагой — так будут видны все точки. При необходимости узким острым долотом снимается герметик, шпатлевка или наплывы краски.
  2. Кернение точек. Острым керном аккуратными ударами намечаем центр сверления. Накерненные точки помогут держать центр и не сломать сверло в начале работы.
  3. Высверливание. Острым носиком сверло устанавливается в центр сварной точки в намеченное углубление. Высверливать точечную сварку необходимо на низких оборотах, двумя руками следует прочно удерживать дрель — детали неровные, и края инструмента всегда стараются задеть за выступы металла.
  4. Отсоединение поверхностей. Как правило, детали после высверливания продолжают держаться на краске, герметике или не высверленных участках. Отсоединить поможет поддевание плоской тонкой стамеской, ей же вырубаются невысверленные участки.

Новое сверло прослужит значительно дольше, если его не перегревать и работать аккуратно, дрель должна быть перпендикулярна обрабатываемой поверхности. Обороты лучше установить невысокие, изредка рабочую поверхность нужно смазывать. Толстые детали высверливаются в несколько приемов с периодическим охлаждением режущей части.

Другие способы удаления точечной сварки

Есть несколько способов, как удалить сварные точки в труднодоступных местах. Они могут применяться в комплексе с высверливанием, если добраться к точке проблематично.

  • Вырубка. Между деталями устанавливается острое зубило, резкими ударами точка срубывается. Детали деформируются, поэтому потребуется дополнительная правка. Облегчить процесс можно пневматическим зубилом или перфоратором
  • Вышлифовывание. Абразивным кругом выбирается металл точки до появления четких очертаний соединения. Способ требует аккуратности, так как есть риск повреждения детали.
  • Вырезание. Для этого потребуется аппарат плазменной резки. Им можно аккуратно насквозь вырезать точки, а отверстия заварить.

В зависимости от целей, которые стоят перед мастером и удобства применения можно применить любой из предложенных способов. Каждый случай уникален. стоит доверять своему опыту и интуиции.

svarkaprosto.ru

Сверла для высверливания сварки своими руками

Точечная сварка очень широко распространена и повсеместно используется практически во всех сферах промышленности и не только. Однако нередко возникает задача, суть которой заключается не в точечной сварке, а, наоборот, в ее удалении. Чаще всего с данной процедурой сталкиваются автовладельцы, в процессе замены или ремонта кузовных деталей и т.д.

Специально для решения данной задачи были созданы специализированные сверла для точечной сварки повышенной прочности. С их помощью снять деталь, сваренную точечным методом, достаточно легко. Продаются они по высокой цене, но она с лихвой окупается их возможностями и функционалом. Стоит отметить, что сверла, при наличии специализированного оборудования, неоднократно можно подвергать заточке.

Достоинства сверла для высверливания точечной сварки

Относительно альтернативных способов удаления соединений, созданных с помощью с точечной сварки, использование специализированного сверла имеет ряд преимуществ.

  1. Отсутствие необходимости в проведении разнообразных подготовительных процедур. Процесс высверливания начинается сразу же без предварительного накернивания и т.д.
  2. Возможность удаления нескольких соединений подряд без пауз.
  3. При наличии оборудования, с помощью которого можно заточить сверло, срок его эксплуатации очень высок.
  4. В процессе высверливания второй лист металла не повреждается, это позволяет использовать снятую деталь в дальнейшем по ее основному назначению.

Большое количество различных изделий, устройств, детали автомобилей и т.д. соединяются между собой не разъемными способами (болты, гайки, шурупы и т.д.), а именно с помощью точечной сварки. Соответственно снять ее не повредив, используя разнообразные методы, достаточно проблематично. С помощью же сверла для сварки выполнить эту процедуру проще простого. Стоит отметить, что, несмотря на достаточно узкую специализации сверла, для его использования подойдет абсолютно любая дрель. Однако лучше всего применять такое оборудование, которое позволяет производить регулировку рабочей мощности. Конечно же, изделие не сможет выполнить всю работы за мастера, поэтому если деталь в последующем будет применяться еще раз, то работа требует повышенной аккуратности.

Как работать со сверлами для точечной сварки?

В качестве основного компонента для создания сверла для точечной сварки используются твердые материалы, например как титан, или же их сплавы. Сверло может иметь как один, так и два рабочих наконечника. Номенклатура изделия достаточно обширна, среди широкого ассортимента найти сверло требуемого диаметра не составит проблем. Существует одна особенность, которую нужно соблюдать в обязательном порядке. Она заключается в том, что диаметр используемого сверла, должен примерно на полтора миллиметра превышать размер высверливаемого соединения.

Изделие устанавливается в дрель, можно конечно использовать механическую версию, но работа будет выполнена в разы быстрее при  применении электрического оборудования. Самым идеальным вариантом является такое устройство, которое позволяет выполнять настройку рабочей мощности оборудования.

Перед началом выполнения процедуры нудно точно определится с моделью сверла. Оно должно быть прочным и хорошо заточенным. После выбора определенной модели, по указанному выше принципу, требуется подобрать нужный диаметр изделия. Сам процесс никаких трудностей не вызывает даже у неопытного мастера.

Обязательная необходимость в накернивании отсутствует, но профессионалы своего дела все-таки рекомендуют выполнять его сверлом малого диаметра, так как это упрощает поставленную задачу. Рабочий крутящий момент оборудования должен быть равен примерно восьмистам оборотам в минуту.

Важно: ни в коем случае нельзя выполнять процедуры под углом, сверло должно контактировать с местом соединения строго перпендикулярно, если возможность соблюсти данное условия отсутствует, то для высверливания точечной сварки нужно выбрать какой-либо другой способ.

После выбора модели сверла и настройки оборудования можно начинать приступать к работе. Все манипуляции выполняются исключительно с верхней частью металлической детали, проще говоря, убираются только сварочные крепления.

Заточка сверла для точечной сварки

Каждое сверло, вне зависимости от его основного назначения, нуждается в периодической заточке. Изделия для удаления соединений точечной сварки не являются исключением. Как бы странно это не звучало, начинать выполнять заточку сверла нужно с его предварительного затупления. Для этого можно использовать обычную жесткую наждачную бумагу.

Далее обрабатываются боковые грани, но, ни в коем случае не режущие кромки. Альтернативой бумаге может стать наждачный камень. После заточки граней нужно проверить ее качество и ровность краев. В конце осуществляется заточка середины изделия. В данном процессе требуется соблюдать правильную центровку.

svarkagid.com

Высверливание точечной сварки

При­вет­ствую Вас на бло­ге Kuzov.info!

В этой ста­тье подроб­но рас­смот­рим про­це­ду­ру высвер­ли­ва­ния точек кон­такт­ной свар­ки.

Несу­щий кузов авто­мо­би­ля состо­ит из отдель­ных эле­мен­тов, кото­рые соеди­не­ны меж­ду собой и обра­зу­ют проч­ную кон­струк­цию. Несъём­ные дета­ли кузо­ва соеди­не­ны друг с дру­гом воеди­но точ­ка­ми кон­такт­ной свар­ки. В лег­ко­вом авто­мо­би­ле может быть от 3000 до 5000 таких точек.

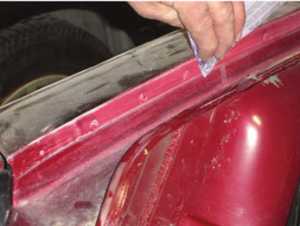

Обра­бот­ка шли­фо­валь­ной бума­гой помо­га­ет улуч­шить види­мость точек кон­такт­ной свар­ки

Быва­ет необ­хо­ди­мо убрать крас­ку, гер­ме­тик или дру­гое покры­тие, что­бы луч­ше видеть точ­ки свар­ки. В боль­шин­стве слу­ча­ев крас­ку сни­мать не обя­за­тель­но, либо доста­точ­но немно­го обра­бо­тать места с точ­ка­ми кон­такт­ной свар­ки шли­фо­валь­ной бума­гой, что­бы они были луч­ше вид­ны.

Высвер­ли­ва­ние точеч­ной свар­ки явля­ет­ся самым эффек­тив­ным и акку­рат­ным спо­со­бом разъ­еди­не­ния тако­го вида свар­ки. Нуж­но высвер­ли­вать на малых обо­ро­тах. На высо­ких обо­ро­тах свер­ло быст­ро пере­гре­ет­ся, зату­пит­ся и будет боль­ше сколь­зить, чем свер­лить. Кро­ме того, низ­кие обо­ро­ты помо­га­ют луч­ше кон­тро­ли­ро­вать про­цесс и мень­ше веро­ят­но­сти повре­дить ниже­ле­жа­щую панель. Ско­рость при высвер­ли­ва­нии зави­сит от проч­но­сти ста­ли. Чем твёр­же сталь, тем ниже долж­ны быть обо­ро­ты.

Для высвер­ли­ва­ния при­ме­ня­ет­ся спе­ци­аль­ное свер­ло или фре­за раз­ме­ром 8–9.5 мм. Свёр­ла быва­ют раз­ные и име­ют свои пре­иму­ще­ства и недо­стат­ки.

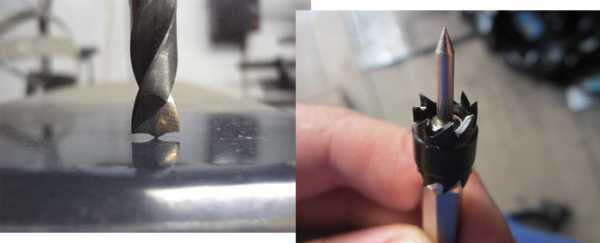

Глав­ное отли­чие заклю­ча­ет­ся в кон­чи­ке свер­ла (см. фото). То, что спра­ва име­ет боль­ший кон­чик. При высвер­ли­ва­нии им точ­ки свар­ки оста­нет­ся отвер­стие в цен­тре. Это не слиш­ком боль­шая про­бле­ма, так как отвер­стие мож­но зава­рить.

Боль­шой кон­чик поз­во­ля­ет допус­кать ошиб­ки при отсут­ствии опы­та высвер­ли­ва­ния, так как такое свер­ло лег­че удер­жать ров­но. Свер­ло с боль­шим кон­чи­ком будет удоб­нее исполь­зо­вать при свер­ле­нии не слиш­ком ров­ной поверх­но­сти. В этом слу­чае оно про­слу­жит доль­ше без допол­ни­тель­но­го зата­чи­ва­ния. Свер­ло с малень­ким кон­чи­ком тре­бу­ет более точ­но­го свер­ле­ния. Если поверх­ность, на кото­рой рас­по­ло­же­на точ­ка свар­ки, ров­ная, то луч­ше исполь­зо­вать свер­ло с малень­ким кон­чи­ком. Таким свер­лом удоб­нее будет высвер­ли­вать, если пред­ва­ри­тель­но про­свер­лить малень­кое отвер­стие посе­ре­дине точ­ки свар­ки (2–3 мм). Мож­но, так­же, исполь­зо­вать керн для того, что­бы наме­тить центр точ­ки. Это помо­жет свер­лу не сколь­зить в раз­ные сто­ро­ны при свер­ле­нии. Свер­ло с малень­ким кон­чи­ком остав­ля­ет ниж­нюю панель прак­ти­че­ски целой.

Быва­ют свёр­ла с ещё мень­шим кон­чи­ком. Чем мень­ше кон­чик, тем слож­нее удер­жи­вать свер­ло пря­мо, что­бы оно не сколь­зи­ло. Для этих целей суще­ству­ет спе­ци­аль­ное при­спо­соб­ле­ние, уве­ли­чи­ва­ю­щее удоб­ство высвер­ли­ва­ния. Доста­точ­но рас­по­ло­жить свер­ло по месту и нажать на триг­гер. Устрой­ство зажи­ма­ет место высвер­ли­ва­ния с двух сто­рон и свер­ло пода­ёт­ся на нуж­ную глу­би­ну.

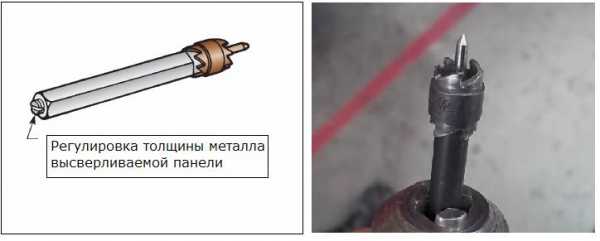

Для высвер­ли­ва­ния мож­но при­ме­нить фре­зу с регу­ли­ру­е­мым кон­чи­ком. Этот кон­чик цен­тру­ет и огра­ни­чи­ва­ет глу­би­ну сре­за. Перед при­ме­не­ни­ем такой фре­зы нуж­но сна­ча­ла про­свер­лить в цен­тре точ­ки малень­кое отвер­стие, в кото­рое дол­жен встав­лять­ся, но не про­ва­ли­вать­ся кон­чик. Фре­за не высвер­ли­ва­ет всю точ­ку свар­ки пол­но­стью, как свер­ло, а свер­лит по кон­ту­ру точ­ки и отде­ля­ет её от метал­ла пане­ли. После сня­тия пане­ли нуж­но про­сто сто­чить остав­шу­ю­ся точ­ку «бол­гар­кой».

Кро­ме свер­ла или фре­зы мож­но так­же исполь­зо­вать отрез­ной или шли­фо­валь­ный диск для уда­ле­ния точ­ки свар­ки. Нуж­но поста­вить диск вер­ти­каль­но на точ­ку и сни­мать металл его реб­ром, дви­гая впе­рёд-назад. Это не самый акку­рат­ный спо­соб уда­ле­ния точек свар­ки, но, в неко­то­рых слу­ча­ях, может при­го­дить­ся. Такой спо­соб уме­стен в местах, где огра­ни­чен­ный доступ для ров­но­го рас­по­ло­же­ния свер­ла или неров­ная поверх­ность после повре­жде­ния, где рас­по­ло­же­на точ­ка свар­ки. Так­же, реб­ром шли­фо­валь­но­го или отрез­но­го дис­ка мож­но уби­рать точ­ки свар­ки, сде­лан­ные полу­ав­то­ма­том.

После уда­ле­ния точек свар­ки, сле­ду­ю­щим шагом явля­ет­ся демон­таж самой дета­ли. Это не  слиш­ком слож­но сде­лать, но есть опре­де­лён­ные тон­ко­сти. Отсвер­лен­ная панель может дер­жать­ся за кузов за счёт грун­та или гер­ме­ти­ка, а так­же на остат­ках не до кон­ца высвер­лен­ных точек свар­ки. В неко­то­рых слу­ча­ях мож­но сре­зать демон­ти­ру­е­мую панель вдоль точек свар­ки, кото­рые слож­но рас­со­еди­нить. К при­ме­ру, так мож­но сде­лать вдоль колёс­ной арки, а так­же при демон­та­же кры­ши, если воз­ни­ка­ет слож­ность её отсо­еди­не­ния после высвер­ли­ва­ния. Таким обра­зом, у Вас появит­ся более удоб­ный доступ, что­бы отсо­еди­нить остав­шу­ю­ся полос­ку метал­ла от кузо­ва.

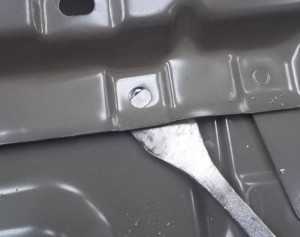

Для отсо­еди­не­ния пане­ли исполь­зу­ет­ся зуби­ло. Важ­но им воз­дей­ство­вать в пра­виль­ном направ­ле­нии. Если на высвер­лен­ной точ­ке оста­лось немно­го свар­ки, кото­рая дер­жит часть дета­ли в этом месте, то луч­ше дей­ство­вать зуби­лом имен­но с той сто­ро­ны точ­ки, где нахо­дит­ся её оста­ток. Таким обра­зом, зуби­ло сре­жет точ­ку без короб­ле­ния при­ле­га­ю­ще­го метал­ла.

Более нестан­дарт­ный метод уда­ле­ния точек свар­ки – исполь­зо­ва­ние плаз­мен­ной рез­ки, кото­рая спо­соб­на акку­рат­но про­жечь отвер­стие в местах точек по всей тол­щине метал­ла. Плаз­мен­ная рез­ка не так доступ­на, как дрель со спе­ци­аль­ным свер­лом или «бол­гар­ка» и исполь­зу­ет­ся ред­ко.

Поде­лить­ся “Высвер­ли­ва­ние точеч­ной свар­ки”

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Приспособление (сверло) для высверливания точечной сварки

Кузов любого транспортного средства не является монолитным, а включает большое количество элементов, объединенных между собой в одну конструкцию, причем это производится благодаря точечной сварке. Если требуется снять тот или иной элемент, то прибегают к специальному сверлу, рассчитанному на точечную сварку.

Как подготовить участок под высверливание?

Чтобы работать с кузовом автомобиля было как можно проще, следует убрать с его поверхности герметизирующий состав, краску, а также все дополнительные покрытия — это позволяет довольно хорошо наблюдать точки, где производились сварные работы. Стоит отметить, что профессиональные работники мастерских, занимающихся кузовами транспортных средств, далеко не всегда снимают саму краску. Им вполне достаточно слегка зачистить участки, сваренные по точечной технологии, при помощи шлифовальной бумаги или угловой шлифовальной машинки — этого бывает вполне достаточно, чтобы хорошо видеть сваренный участок.

Эффективное удаление точечной сварки

Проще всего высверлить точечную сварку, так как данная технология является одной из наиболее удобных и довольно аккуратных методов, связанных с разъединением точечно сваренных деталей. Фреза должна идти только на минимальных оборотах, так как при их повышении коронки будут нагреваться чересчур быстро, станут затупляться. Тупое сверло прекратит нормально работать, вместо этого оно будет скользить по металлу.

Применение низких оборотов позволяет держать весь процесс высверливания под своим контролем, к тому же намного сокращается вероятность возможного повреждения нижележащей панели. Заточку сверла, как и количество оборотов, выбирают в зависимости от того, насколько прочная сталь кузова. Чем она будет тверже, тем меньшее количество оборотов нужно будет выставлять.

Стоит отметить, что максимальный диаметр сверла в данном случае находится в промежутке от 7 до 9,5 мм. Для высверливания точечной сварки следует брать сверло, имеющее довольно большой кончик — это позволяет с первого раза удалить провар, а отверстие в дальнейшем заваривается довольно легко.

Еще одним положительным качеством широкого кончика является не слишком высокая точность работы, потому что подобное сверло держать строго перпендикулярно просверливаемой поверхности совершенно необязательно. Кроме того, оно не требует регулярной заточки.

Сверлом с тонким кончиком обычно пользуются опытные автомеханики, так как оно нуждается в более осторожном подходе к выполнению работ, к тому же максимальный высверливаемый диаметр в данном случае составляет всего лишь 2–3 мм. Это довольно удобно в случае, когда сварка осуществлялась небольшими прикосновениями, соответственно, просверливать отверстия значительного диаметра не возникает необходимости.

В принципе, при желании можно отыскать в продаже сверла, обладающие еще меньшим диаметром, однако такие изделия удержать прямо, в строго перпендикулярной плоскости будет практически невозможно. Чтобы не допустить такого дефекта, многие пользуются особой конструкцией, позволяющей добиться наиболее эффективного результата: она подразумевает зажим сверла в небольшом патроне, который позволяет добраться даже до наиболее труднодоступных участков.

Когда точечная сварка будет полностью удалена, начинают демонтировать сам кузовной элемент. Проделать такое не слишком сложно: достаточно срезать заклепки, удалить «бабочки» и открутить болты. После этого деталь отойдет сама по себе.

Стоит отметить, что в последнее время вместо высверливания пользуются плазменной резкой. Благодаря ей участки точечной сварки попросту прожигаются по всей толщине железных элементов. Стоит отметить, что данная технология довольно дорогая, поэтому используют ее только в исключительных случаях: большинство специалистов, которые специализируются на кузовных работах, все-таки отдают предпочтение сверлу.

electrod.biz

как высверлить на автомобиле и заточка сверла

Сварка точечной техникой является достаточно популярной и широко используемой вне зависимости от промышленной сферы и других факторов. Наряду с процессом точечной процедуры, достаточно важным вопросом является, как её удалить.

Зачастую, чтобы справиться с этой проблемой, специалисты используются специальные сверла для высверливания точечной сварки. Оно может использовать в машиностроении – заменить или отремонтировать кузов, убрать элемент, сваренный точечной технологией и т.д.

Сверла в данном виде сварки

Сверла для точечной сварки определить по внешнему виду достаточно легко. У его рабочего торца плоская поверхность, ось имеет конусообразный кернящий выступ под прямым углом. С его помощью убирают центровку сверла, которая является самым трудоемким этапом извлечения результата точечной процедуры.

Из-за возможных трудностей специалисты предпочитают использовать обычное сверло, которое необходимо заточить должным образом.

Альтернативным вариантом для высверливания сварочных точек, считается применение специализированных коронок. В их структуру относят стержень с пружинистым и центрирующим свойством, к которому крепится диск с режущей поверхностью и несколько торцевых зубьев.

Изначально мастер должен вдавить кернящий выступ в металлическую поверхность, после чего, контролируя погружение коронки в саму конструкцию, происходит сверление материала возле сварочного шва.

Специальное сверло для высверливания точечной сварки.

Чтобы деталь была достаточно жесткой, конструкцию заключают в оправу. В сравнении с методами устранению рассматриваемой сварки при помощи стержня, стоит отметить, что материал детали и самой коронки может быть одинаковым.

Единственное отличие заключается в разновидности стали Р6М5, Р6М5К5 либо Р9К6. Зачастую такой предмет применяют в отечественном производстве для ремонта автомобиля. В сфере китайской промышленности предпочитают быстрорезу другой материал с типов 45Х.

Как работать со сверлами для точечной контактной сварки?

Одним из важных вопросов в сварочной промышленности является – как высверлить точечную сварку? Зачастую это необходимо при ремонте кузова машины или других работах, где требуется устранить данный вид сварки.

Чтобы изготовить сверло для высверливания точечной сварки своими руками необходимо воспользоваться твердыми материалами в виде титана либо его сплава. У детали также может быть либо одно, либо несколько наконечников для работы.

У изделия номенклатура довольно-таки большая, где можно отыскать деталь с необходимыми параметрами и размером. Стоит выделить одно правило, которое необходимо обязательно выполнить – диаметр применяемого стержня нужно подбирать больше на полтора миллиметра, чем само отверстие в высверливаемом месте.

Элемент прикрепляется к оборудованию для сверления – есть возможность применения механического метода, однако результат станет более качественным и быстрым с использованием электрической конструкции.

Оптимальным методом считается использование специального приспособления для высверливания точечной сварки, за счет которого можно вручную регулировать рабочую мощность аппарата.

Набор инструментов для высверливания точечной сварки.

Прежде чем начать рабочий процесс нужно подобрать определенную модель стержня. Его главными характеристиками должны являться прочность и заточенность. Затем подбирается аналогично необходимый диаметр детали.

Стоит напомнить, что он должен оказаться немного больше в миллиметрах, чтобы просверлить необходимое отверстие. Процедура не трудная, с ней справится даже новичок.

Накернивать не обязательно, однако специалисты советуют все же, применять сверло с маленьким диаметром, чтобы упростить рабочий процесс. Необходимо отметить, что запрещено проводить работу под наклоном.

Сверло должно соприкасаться с поверхностью материала только под прямым углом. Если невозможно соблюдать это условие, подбирается иной метод проведения процедуры. После того как модель сверла будет подобрана и оборудование настроение, специалист может приступать к выполнению работы.

Все этапы процедуры делаются только в периметре верхней части изделия из металла. Иными словами, обработке подвергается лишь сварочное крепление.

Заточка сверла для точечной процедуры

Станок для заточки сверла.

У любого сверла для высверливания точечной сварки есть основное назначение, но кроме этого необходимо регулярно затачивать деталь. Предметы, которые используют для заточки сверла также необходимо постоянно чистить.

Прежде чем затачивать для контактной сварки сверло нужно начинать процесс с подготовки – затупление. В этой процедуре лучше всего применить обычную с жесткой поверхностью наждачную бумагу.

Затем необходимо ею пройтись по боковым граням. Стоит обратить внимание, что режущую кромку нельзя затрагивать. Вместо бумаги иногда используют специальный камень. Им также обрабатываются и грани, чтобы подровнять края до качественного и ровного уровня.

Под конец затачивается стержень на середину длины. Главное, чтобы просверливать было удобно и легко, а для этого необходимо контролировать центровку.

Итог

Необходимо обратить внимание, что на сегодняшний день для высверливаемого отверстия применяют плазменную резку. С её помощью можно прожечь любую толщину конструкционной детали, созданной из железа.

Это достаточно дорогая услуга, из-за чего применяется в редких и крайне необходимых ситуациях. Многие мастера, которые работают с кузовами, все же применяют точечную сварку.

Благодаря соответствующим сверлам, работа становится легкой, не затратной по финансам, времени и силам, окупается за счет своих свойств и функций. Кроме этого необходимо акцентировать на том, что такие сверла нуждаются в регулярной заточки при помощи специальной конструкции.

tutsvarka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
