Содержание

области применения, характеристики, масса сетки кладочной

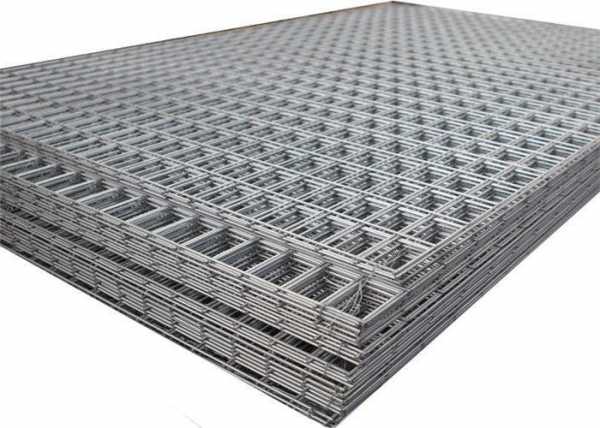

Сетка сварная кладочная

Это металлическая решетка, изготовленная из проволок, которые на стыках свариваются автоматом точечной сварки. Прочная конструкция сетки сварной кладочной позволяет применять ее в качестве одного из необходимых материалов при строительных работах. Это и армирование железобетонных конструкций и увеличение прочности кирпичной кладки.

Зачастую использовать широкое полотно сетки не очень удобно, поэтому мы предлагаем сетку в рулонах с ячейкой 50х50 из проволоки ф1,5 мм и ф 1,6 мм высотой 0,15 м; 0,20 м; 0,30 м; 0,35 м; 0,5 м:

Размер ячеек по осям проволок, мм

Диаметр проволоки

Теоретическая масса 1 м2 сетки, кг

продольные

поперечные

без покрытия

оцинкованная

50

50

1,6

0,70

0,71

50

50

1,5

0,57

0,65

 Для кладочных работ и для армирования наиболее удобна в использовании строительная сетка сварная в картах. Размер ячейки такой сетки варьируется от 50 до 250 мм, используется проволока ГОСТ 6727 ВР-1 диаметром 3.0 мм.0 4.0 мм и 5.0 мм. Стандартный размер карты – это ширина 0.38 м, 0.51 м, 1.0 м и 2.0 м и длинна от 1.0 м до 6.0 м. Сетка имеет следующие размеры и теоретическую массу 1 кв.м в кг:

Размер ячейки Размер карт Теоретическая масса 1 кв.м. кг
50х50х3.0 0,38х2; 0,5х2; 1х2; 2х3 2,09
50х50х4.0 0,38х2; 0,5х2; 1х2; 2х3 3,64
100х100х3.0 0,38х2; 0,5х2; 1х2; 2х3 0,99
100х100х4.0 0,38х2; 0,5х2; 1х2; 2х3; 2х6 1,84
100х100х5.0
0,38х2; 0,5х2; 1х2; 2х3; 2х6 2,75
150х150х4.0 0,38х2; 0,5х2; 1х2; 2х3; 2х6 1,23
150х150х5.0 0,38х2; 0,5х2; 1х2; 2х3; 2х6 1,85
200х200х4.0 0,38х2; 0,5х2; 1х2; 2х3; 2х6 1,0
200х200х5.0 0,38х2; 0,5х2; 1х2; 2х3; 2х6 1,44

Сетка сварная

Сварная сетка изготавливается из низкоуглеродистой проволоки круглого сечения. Обычно используют провода толщиной 1,2-4 мм. Проволоки размещают перпендикулярно одна другой и в местах их пересечения соединяют посредством точечной контактной сварки. Сварные полотна характеризуются двумя основными параметрами: диаметром проволоки и размером ячейки.

Сетку сварную выпускают в картах и рулонах. Для повышения антикоррозионных свойств сетку сварную оцинковывают посредством горячего цинкования или электролиза. Сетка сварная оцинкованная в картах отличается высокой устойчивостью к механическим деформациям, негативным воздействиям извне и обладает более продолжительным сроком эксплуатации, чем неоцинкованные сварные полотна.

В строительной отрасли сетку сварную оцинкованную применяют для армирования дорожных покрытий, стекла и бетонных конструкций, укрепления кладки кирпича, при закладке фундамента.

Карты сетки сварной оцинкованной пользуются большой популярностью в качестве материала для ограждений. Монтаж подобных конструкций выполняется быстро и легко. Сетка сварная оцинкованная в картах обладает достаточной прочностью, чтобы выдержать удары и другие механические воздействия. Повредить такое ограждение без специальных инструментов практически невозможно.

При покупке следует обратить внимание на то, каким образом выполнялось оцинкование. Во-первых, нужно знать, что горячее цинкование более надежно, поскольку позволяет получить равномерное и толстое покрытие. Во-вторых, для удешевления цены сетки сварной оцинкованной в картах нередко оцинковывают не полотно, а проволоки, которые затем сваривают в единое целое. Цинка расходуется меньше, но места сваривания оказываются незащищенными. Если же проволоки сначала сваривать, а затем покрывать цинком сеточное полотно, оцинкование стоит дороже, зато вся сетка надежно защищена от коррозии.

Заборы из сетки сварной устанавливают как на личных участках, так и на промышленных объектах. А в сельском хозяйстве этот материал применяется для обустройства парников, теплиц, вольеров и загонов для животных.

В пушном звероводстве всегда была актуальной проблема оборудования клеток, которые смогут выдержать острые зубы и когти питомцев. В этих целях идеальным материалом является сетка сварная в картах. За счет удобной комплектации клетки монтируются очень быстро. Прутья достаточно толстые, чтобы пушные зверьки не смогли их перекусить. Также клетки из сетки сварной популярны и в птицеводстве.

Также сетка кладочная в рулонах с ячейкой 25х25, 25х50, 50х50 из проволоки ГОСТ 3282-74 диаметром 1.5 мм, 1.6 мм, 1.7 мм, 1.8 мм и 2.0 мм успешно применяется для изготовления всевозможных ограждений. Прочность конструкции сочетается со светопропускаемостью. Это позволяет использовать ее в качестве каркасов для тепличных сооружений, изготовления забора на дачных и садовых участках. Оцинкованное покрытие сетки (стоимость которого полностью окупается) защитит металл от коррозии и сохранит внешний вид изделия. Стандартный размер рулона сварной сетки – это высота 1.0 или 1.5 м и длинна 50 погонных метров.

Если поверх ограждения из сварной оцинкованной сетки натянуть колючую проволоку или СББ “Егоза”, то надежность такого ограждения значительно увеличится (цены на сварную оцинкованную сетку и колючую проволоку можно уточнить у наших сотрудников).

Нередко стандартные размеры сварной сетки не позволяют воплотить задуманное, поэтому по Вашему чертежу мы готовы изготовить сетку с нестандартными размерами карты и шагом ячейки. Гальваническое оцинкование позволит максимально защитить изделие от коррозии, а дополнительная пассивация придаст красивый внешний вид и в зависимости от выбранного Вами цвета будет белым, голубым или желто-радужным.



www.metizniki.ru

определение массы и факторы, влияющие на этот показатель

Для повышения прочности построек из бетона, кирпича, газобетонных блоков необходимо дополнительное укрепление. Это помогает не допустить появления трещин, что приводит к нарушению прочности построек и их целостности.

Разновидности армирующих материалов

Нужно армирование и под напольную керамическую плитку при изготовлении арочных построек, оград, клеток. Выбор материала зависит от способа применения, требуемой прочности и других показателей.

Чаще всего для армирования используют проволочную модель. Это сетка с ячейкой 50х50 мм и сечением 3-4. Она считается универсальным материалом, подходит для укрепления стен на нижних этажах и решения многих других задач.

Этот материал намного тяжелее, чем пластиковый аналог: вес м2 сетки кладочной 50х50х4 мм составляет больше 3 кг, поскольку для ее изготовления использовалась сталь. Хотя армирующие материалы из полимеров легче, эластичнее и дешевле, они отличаются меньшей стабильностью, их используют очень часто, но только не при строительстве несущих перекрытий и стен.

Как узнать вес армирующего материала?

Армирующая сетка может иметь разную величину ячеек, дополнительный изолирующий слой, что сказывается на ее массе. Для определения этого параметра имеется несколько специальных программ и формул. Они представлены на специализированных страницах в Сети. Чаще всего используется для армирования сетка кладочная 50х50х4.

Вес 1м2 определяется следующим образом:

  • Измерить длину конструкции, которая нужна для покрытия 1 кв/м с ячейкой 50х50 мм. Чтобы создать такой величины материал, понадобится 42 метровых куска проволоки.
  • Используя математическую формулу, определяют сечение. Показатель для проволоки разного сечения (круглого, квадратного, овального) будет разным.
  • Используя формулу (V = S × L), вычисляем объем израсходованного армирующего материала.
  • Вес кладочной сетки 50х50х4 мм можно определить, помножив показатель плотности на показатель объема. Показатель плотности можно узнать в справочнике.

Один из примеров: при диаметре 4 мм квадратный метр сетки будет весить 3 кг 620 грамм. Если использовать проволоку тоньше всего на 1 мм, вес кладочной сетки 50х50х4 мм такой же величины будет равняться 2 кг 210 грамм. Материал, для изготовления которого была использована проволока толще на 1 мм (5- миллиметровая), будет весить 5,75 кг соответственно.

Применение цинкового покрытия

Цинком покрывают армирующий материал для увеличения коррозионной стойкости. Благодаря этому изделие сможет устоять воздействию влажности при укладывании его под кирпич, бетон, фундамент. Из-за этого вес кладочной сетки 50х50х4 мм увеличивается, зато улучшаются прочностные показатели.

Чтобы нанести цинковое покрытие, выполняются следующие действия:

  • Укладывают заготовки на поверхность. Она должна быть идеально ровной и иметь размеры, соответствующие определенному макету.
  • Сваривают отдельные элементы.
  • Чтобы покрытие максимально прилипло к поверхности, на ней делают насечки.
  • С помощью гальванических технологий наносят на поверхность цинковое покрытие.

Слой цинка увеличивает диаметр прутьев, из-за чего утяжеляется и масса материала. Соответственно, вес кладочной сетки 50х50х4 будет превышать 3,92 кг. Чтобы получить прочный и долговечный материал, но с меньшим весом, можно использовать сетку с большими ячейками. Проверить качество армирующего материала очень просто. Необходимо его взвесить и сравнить с данными из любой таблицы. Отклонение не должно превышать 5%. В случае, если указана большая цифра, это может говорить о следующем:

  • Недобросовестность производителя.
  • Использование при изготовлении более тонкой проволоки.
  • Применение стального материала невысокого качества.

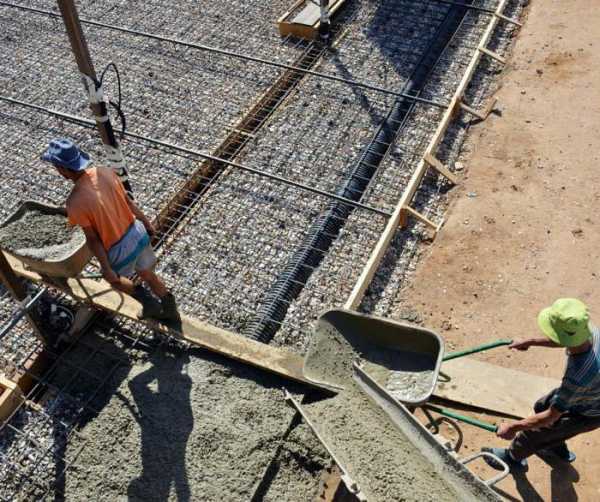

Применение армирующей сетки

Этот материал крайне необходим на каждом этапе строительных работ, начиная от изготовления фундамента и заканчивая отделочными работами. Основная причина, по которой используют сетку, – пластические деформации, вызванные воздействием длительных нагрузок, температуры, влаги. Избавить от этого недостатка конструкции и призвана сетка кладочная 50х50х4. Вес 1 м2 не настолько большой, чтобы стать серьезным препятствием для ее использования, зато прочностные показатели сооружений возрастают значительно.

С помощью сетки армируют:

  • Железобетон.
  • Кирпичную кладку.
  • Кладку стен.
  • Дорожные покрытия.
  • Кладку кафеля.
  • Заливку полов.
  • Крепление выработок в шахтах.
  • Фундаменты.
  • Перекрытия.
  • Штукатурку.

Кроме того, из сетки данного размера строят тепличные и парниковые каркасы. Ею ограждают участки и территории, из нее изготавливают клетки для содержания пушных зверьков, птицы и других некрупных животных.

fb.ru

Практичная Кладочная сетка – вес, виды, размеры

Содержание

Кладочная сетка – специальный материал, предназначенный для укрепления различных конструкций во время строительства. Ее задачи крайне просты и понятны – улучшение качества будущей постройки, ее отдельных конструкций и узлов.

Кладочная сетка обладает массой параметров, таких как: расход на м³, вес, размеры, направления применения и т.д. Всех их нормирует ГОСТ 23279-85.

Кладочная сетка из арматуры

В данной статье мы полностью изучим этот материал, все его особенности параметры и характеристики.

Особенности и назначение

Что же собой являет кладочная сетка как таковая? Это обычная укрепленная сетка из арматурной проволоки или композитных материалов, предназначенная для специфических строительных задач.

Задачи она выполняет такие же, как и любая другая сетка, в том числе арматурный каркас (его тоже можно назвать сеткой, пусть и укрупненной).

Читайте также: из какой сетки делают вольеры для собак и для кроликов?

Любая конструкция, состоящая из застывающего материала подвержена разным внешним воздействиям. Так как в основе ее лежит сыпучий застывший материал или его комбинации, то основная опасность – появление трещин и последующее за ним разрушение.

Растрескиваются даже монолитные бетонные конструкции или поверхность кирпича, что уже и говорить о штукатурной смеси, стяжке, асфальтобетоне и т.д.

Еще хуже становится от осознания того, что наличие трещин – это фактически приговор. Треснувший фундамент, как бы мы его не чинили, не вернет своей прежней прочности, он так и останется конструкцией потенциально опасной, склонной к преждевременному разрушению.

Наличие кладочной сетки на поверхности кирпича или любой другой конструкции предотвращает подобные варианты развития событий.

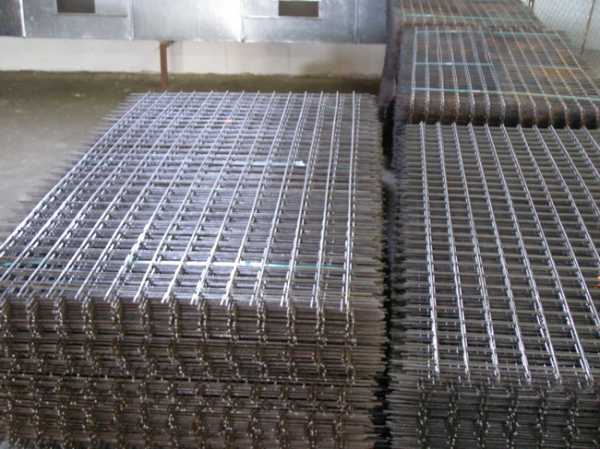

Секции кладочной сетки проволочного типа

Ее, конечно, нельзя использовать как полноценный арматурный каркас, но этого и не требуется.

Задача кладочной сетки для кирпичной кладки или раствора куда более тривиальна – повышение показателей прочности и долговечности декоративных и несущих элементов дома.

Читайте также: для чего нужна металлическая декоративная сетка?

Следовательно, производство кладочной сетки необходимо для применения ее в:

  • кладке крупных строений из кирпича или бетонных блоков;
  • штукатурной отделке;
  • стяжках;
  • создании каменных стенок, дорожек и любых других подобных конструкций;
  • декоративных целях.

Современный ГОСТ 23279-85 сигнализирует о таком применении сеток, как самом востребованном и правильном. А ГОСТ 23279-85 полностью отвечает за все параметры сеток, начиная от их изготовления, и заканчивая такими вещами как вес, размеры и расход на м3.

В ГОСТ 23279-85 мы и рекомендуем обращаться со всеми вопросами, так как именно ГОСТ содержит основную, стопроцентно верную информацию. Скачать ГОСТ 23279-85 можно из интернета.
к меню ↑

Основные разновидности

Главный ГОСТ 23279-85 описывает два способа изготовления сеток, а также две их разновидности получающиеся на выходе.

Читайте также: список предприятий, продающих сетку в Самаре.

Встречаются сетки:

Арматурные сетки имеют больший вес. Их линия по производству, как и общая технология, конечно же, зависит от конкретного производителя, но ГОСТ нормирует подобные изделия, как сетку из проволоки диаметром от 3 до 5 мм.

Композитная сетка

Проволока нарезается с определенной длиной и сваривается между собой перпендикулярно. В итоге образуется крепкий материал, устойчивый к внешним нагрузкам. Своего рода легкий арматурный каркас (его вес в десятки раз меньше).

Композитная кладочная сетка несколько отличается от арматурной. Причем отличается как линия производства, так и сфера применения.

Технология изготовления и линия производства композитных материалов сильно зависит от производителя. Разные люди используют разное оборудование для производства кладочной сетки.



data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”1955705077″>

Здесь применяются современные технологии для вязки полимерных нитей в сетку с ячейками определенных размеров (самые популярные 50×50х3 и 50×50х4, если рассматривать кладочные образцы, но есть изделия и мельче).

Задействуется композитная кладочная сетка в декоративных целях, преимущественно для укрепления отделочных слоев, реже – кладки кирпича и блоков (армирование кирпича считается приоритетным). В качестве армирования или защиты для бетонных конструкций практически не используется, так как ей не хватает веса и показателей прочности.

Также продукцию можно разделить по материалу, из которого она создана:

  • металл;
  • пластик;
  • стеклопластик;
  • базальтовое волокно.

к меню ↑

Композитная кладочная сетка (видео)


к меню ↑

Нюансы производства

Интересны способы производства проволочных сеток. Линия используемого оборудования здесь может быть очень широкой. Для работы задействуют станки специализированного типа, предназначенные для вязки и сварки нитей.

Если мы рассматриваем металлическую сетку, то станки будут ориентированы на резку и сварку проволоки.

Собираются станки в одну линию. На первом этапе станок разматывает проволоку из рулона и нарезает ее в нужном количестве. Оборудование учитывает длину проволоки и ее толщину.

Дальше она подается в следующий элемент сети, где проволока готовится к установке в виде сетки. Последний этап – скрепления отдельных элементов проволоки точечной сваркой.

По большому счету, линия по изготовлению сетки умещается в не слишком крупном помещении без высоких потолков. С работой полностью справляются станки в количестве от трех до пяти штук, а человеку нужно только следить за качеством выполнения работы и вносить корректировки в случае появления необходимости.

Сложнее всего определить расход продукции. Расход проволоки будет зависеть от нескольких параметров, основным остается размер ячейки. Чем он больше, тем меньше расход и вес готового изделия. И наоборот, чем меньше размер ячейки, тем больше расход, вес и длительность производственного цикла, что впрочем, компенсируется его ценой.
к меню ↑

Параметры и характеристики

Мы уже частично затронули такой момент как размеры кладочной сетки для кирпича или штукатурки, но это тема куда более широкая. Конкретный размер сетки оказывает влияние на ее цену, вес и расход.

Сетка с ячейками 100×100 мм

Размер указывают записью типа 50×50х4, где первые две цифры – показатели ширины и высоты клетки, а последняя – диаметр задействованной проволоки.

Следовательно, образец с маркировкой 50×50х3 будет иметь размеры 50×50 мм и 3 мм в диаметре.

Модель с размерами 50×50х4 – самая популярная и востребованная на рынке. Она сочетает в себе прочность, умеренный расход, небольшой вес и общую эффективность. Незаменимая вещь, когда нужно укрепить кладку кирпича или блоков, а также залить прочные стойкие к появлению трещин полы.

Встречаются и другие размеры, например, 25×25х3 мм или 40×40х3 мм. Композитные материалы выпускают намного мельче. В них размер 10×10х2 мм – вполне приемлемый, что отчасти объясняется сферой применения.

Читайте также: для чего и где делается армирование сеткой?

Вес сетки является весом использованной в нем проволоки. Вам нет нужды считать его самостоятельно, все параметры указаны заранее. Отметим только, что вес ячейки 50×50 мм из проволоки марки 3вр1 равняется 2.21 кг, а аналогичный образец, но из проволоки марки 3вр1 весит уже 3,61 кг.

Модели с ячейками 100×100 мм весят 0,99 и 2,02 кг соответственно.

Последний часто упоминаемый показатель – расход. Расход считается в м3. Определение расхода на м3разумно при расчете кладочной сетки из кирпича или блоков.

Подразумевается м3 кладки кирпича. Стандартный расход сетки с ячейками 50×50 мм на м3 кирпичной кладки равняется 3 м2.

Сказать точную цифру невозможно, в силу множества причин. Нужно предварительно узнать, для чего нужно армирование, каков размер блоков, какой раствор предполагается использовать, каков общий вес здания и т.д.
к меню ↑

Применение

Применяется такой материал очень просто. Технология основывается на укреплении горизонтальных швов между блоками.

Использование легкой кладочной сетки

Сетку ставят на предварительно залитый по верхнему уровню рада кладки слой клея или штукатурного раствора, ее топят, и укладывают сверху еще один слой клея.

Дальше рабочий продолжает монтировать следующий уровень кладки кирпича, что очевидно, не составит для него труда.

В укрепленном виде вероятность растрескивания швов армированной кладки, а равно и растрескивания самих стен стремится к нулю. За что кладочная сетка и ценится.

armaturniy.ru

Сетка кладочная от производителя по лучшей цене

Сетка кладочная – сварная сетка, выполненная методом сваривания различных проволок перпендикулярно расположенных друг к другу d = 3 – 5 мм. Исходя из показателя диаметра проволок, различают сетки легкие и тяжелые (например, легкой сеткой считается кладочная стека).

Сетка кладочная, сварная неоцинкованная из проволоки ОК

Типоразмер
(ячейка х ячейка х проволока, мм)

Размер рулона
(ширина х длина, м)

Вес 1 м.кв
(кг)

Цена
(руб/м.кв)

 10х10х1,4

1,19х25

2,430

531

 20х20х1

1х25

0,620

270

 25х12,5х2

0,9х33,3

2,960

456

 25х25х1,6

1х50

1,150

127

 25х25х1,8

1х25; 1х30; 1х50

1,680

146

 25х25х2

0,9х33,3

2,040

255

 25х50х1,8

0,9х33,3

1,120

120

 25х50х2

0,9х33,3

1,500

212

 30х30х1,4

1,170х25

1,350

150

 50х50х2

0,5х30; 1,5х15; 1,8х15

1,010

180

 50х50х2,5

1,5х15;1,8х15

1,570

155

 50х50х3

0,35х15;0,5х15

1,830

400

 50х50х4

1,5х15

4,060

312

 50х75х2

1,8х45

0,870

95

 50х75х3

0,35х15;0,5х15

1,781

325

 100х100х3*

1,5х15

1,120

240

Сетка кладочная, сварная неоцинкованная большегрузной намотки

Типоразмер
(ячейка х ячейка х проволока, мм)

Размер рулона
(ширина х длина, м)

Вес 1 м.кв
(кг)

Цена
(руб/м.кв)

 50х50х1,8

0,15х25;0,25х25; 0,5х25; 0,6х25

0,830

100

 50х50х1,6

0,15х25;0,25х25; 0,5х25; 0,6х25

0,540

95

 50х50х1,6*

1,5х45

0,450

70

 50х50х1,6

1,5х45;1,8х45

0,540

70

 50х50х1,8

1,5х30; 1,8х30

0,830

100

 50х50х2

1,5х45;1,8х45

1,010

110

Сетка кладочная, сварная оцинкованная из проволоки ОК

Типоразмер
(ячейка х ячейка х проволока, мм)

Размер рулона
(ширина х длина, м)

Вес 1 м.кв
(кг)

Цена
(руб/м.кв)

 10х10х1,4

1,3х25

2,720

950

 20х20х1

1х25

0,640

440

 25х12,5х2

0,9х33,3

3,465

790

 25х25х2

0,9х33,3

2,108

540

 25х50х2

0,9х33,3

1,545

430

 50х50х2

1,5х15;1,8х15

1,040

310

 50х50х2,5

1,5х15;1,8х15;2х15

1,626

390

 250х50х2,8

1,725х118

1,480

500

Сетка кладочная, сварная из оцинкованной проволоки

Типоразмер
(ячейка х ячейка х проволока, мм)

Размер рулона
(ширина х длина, м)

Вес 1 м.кв
(кг)

Цена
(руб/м.кв)

6х6х0,5

1х15;0,3х15

0,380

110

10х10х0,6

1х15

0,680

105

10х10х0,8

1х15

0,815

120

10х10х1,2

1х15

0,800

380

12,5х12,5х0,7

1х15

0,800

104

20х20х0,8

1х25

1,100

110

20х20х1,2

1х25

1,580

380

25х12,5х1,6

1х50

1,680

380

25х12,5х1,8

1х25

2,140

400

25х25х1

1х25

0,790

120

25х25х1,2

1х25

0,927

140

25х25х1,4

1х25

0,927

180

25х25х1,6

1х50

1,100

195

25х25х1,8

1х25; 1х30; 1х50

1,836

220

25х50х1,6

1х50

0,680

170

25х50х1,8

1х25; 1х30; 1х50

0,980

208

50х50х1,6*

1,5х45

0,430

135

50х50х1,6

1,5х45; 1,8х45

0,540

135

50х50х1,8

1,5х30;1,8х30

0,830

170

50х50х2

1,5х30;1,8х30

1,040

225

50х50х2,5*

1,5х15;1,8х15;2х15

1,040

208

50х50х3,8

0,5х15; 1,5х15

3,980

780

Сетка кладочная, сварная из проволоки ВР-1 в картах

Типоразмер
(ячейка х ячейка х проволока, мм)

Размер рулона
(ширина х длина, м)

Вес 1 м.кв
(кг)

Цена
(руб/м.кв)

50х50х3*

0,35х2;0,5х2;1х2;2х3



140

50х50х3

0,35х2;0,5х2;1х2;2х3

2,22

140

50х50х4*

0,35х2;0,5х2;1х2;2х3



150

50х50х4

0,35х2;0,5х2;1х2;2х3

3,76

180

50х75х4

0,38х2;0,5х2

2,89

175

50х50х5

0,5х2;1х2;2х3

5,76

295

100х100х3*

1х2;1,5х2;2х3



90

100х100х3

1х2;1,5х2;2х3

1,10

90

100х100х4*

1х2;1,5х2;2х3;2х6



110

100х100х4

1х2;1,5х2;2х3;2х6

1,87

110

100х100х5*

1х2;1,5х2;2х3;2х6



170

100х100х5

1х2;1,5х2;2х3;2х6

3,06

170

100х100х6

2х6; 2х3

4,44

258

150х150х3

1,5х2;2х3

0,76

78

150х150х4

1,5х2;2х3;2х6

1,32

88

150х150х5

1,5х2;2х3;2х6

1,92

115

150х150х6

2х6; 2х3

3,03

225

200х200х4

2х3;2х6

0,80

82

200х200х5

2х3;2х6

1,54

115

200х200х6

2х6; 2х3

2,22

180

Сетка кладочная используется как армирующий элемент в строительстве кирпичных и железобетонных зданий. Кроме того, она широко используется при строительных и отделочных работах монолитных железобетонных конструкций и изделий, для армирования кирпичной кладки, при заливке полов, фундаментов и перекрытий, а также при штукатурных работах.

Сетка кладочная, сварная оцинкованная из проволоки ВР-1 в картах

 Типоразмер
(ячейка х ячейка х проволока, мм)

 Размер рулона
(ширина х длина, м)

 Вес 1 м.кв
(кг)

 Цена
(руб/м.кв)

 50х50х3

0,5х2

2,22

220

 50х50х4

0,5х2

3,76

325

 100х100х4

2х3

1,87

235

Размеры кладочной сетки:

  • сетка кладочная 50х50;
  • сетка кладочная 50х50х3;
  • сетка кладочная 50х50х4;
  • сетка кладочная 100х100 и другие.

Размеры и стандарты кладочной сетки определяются соответственно кирпичу, который применяется при кладке.

Качественные свойства кладочной сетки строго регулируются нормами ГОСТа, поскольку в сфере её использования требуется повышенная прочность, устойчивость перед нагрузками и агрессивными воздействиями окружающей среды, лёгкость в укладке и перевозке. Обычно кладочная сетка поставляется в рулонах, листах или картах.

Тип кладки

Ширина кладки, мм

Размеры сетки в картах, м

Размеры сетки в рул.,м

Кладка в 0,5 кирпича

120



 0,15х25  0,15х50

Кладка в 1 кирпи

250



 0,25х25  0,25х50

Кладка в 1,5 кирпича

380

0,35х2  0,38х2

 0,35х25  0,35х50

Кладка в 2 кирпича

510

0,5х2  0,51х2

 0,5х25  0,5х50

Кладка в 2,5 кирпича

640

0,64х2

 0,6х25  0,6х50

Материалом выполнения сетки кладочной является проволока ВР-11, которая в точности соответствует ГОСТу 6727-80 по методу контактной сварки. Разделяют 2 типа сетки кладочной:

  • квадратными ячейками;
  • прямоугольными -//-//-.

Видами использования данной продукции являются следующие работы:

  • при строительстве кирпичных или ж/б зданий в качестве армирующего элемента;
  • в строительных , а также отделочных работах ж/б монолитных конструкций;
  • в кирпичной кладке для ее армирования;
  • в ходе заливки полов, перекрытий и фундаментов;
  • в штукатурных работах.

Для правильного выбор размеров и стандартов кладочной сетки необходимо знать параметры и классификацию кладочного кирпича.

Также ГОСТом строго регулируются такие нормативы, как качественные характеристики данного вида сетки. Это важно соблюдать по причине использования данного продукта в сферах, требующих повышенной прочности, в частности устойчивости к каким-либо внешним нагрузкам и агрессивному влиянию окружающей среды. Немаловажными факторами для сетки кладочной приходятся и простота в ее укладке и транспортировке. Чаще всего данный вид сетки производится в рулонах, картах, а также листах.

Примеры нашей продукции:





Заказать кладочную сетку можно по тел. +7 (8332) 758-750 – многоканальный

www.kirovsetka.ru

Вес кладочной сетки

Каждый вид сетки имеет свою особенную структуру, изготавливается из проволоки разной плотности, толщины, с покрытием и без него. Продукция строительного направления имеет широкие допуски на размеры. Поэтому, табличные данные веса не всегда корректны и не могут претендовать на универсальность. У каждого производителя сеток свой ассортимент размеров ячеек и толщины проволоки в пределах стандартов. Поэтому, результат подсчёта теоретического веса сетки может отличаться от реального.

Расчёт веса любой сетки — не сложная процедура. Для этого есть автоматические средства, например, калькулятор веса сетки «LotServisCalc 3.3». Он поможет быстро посчитать вес кладочной сетки. Но вес можно рассчитать по формулам вручную.

Расчёт веса кладочной сетки вручную

Строго говоря, в соответствии с системой «SI», вес и масса – не одно и то же. Но, мы привыкли в повседневной жизни называть массу различных предметов весом и измерять её в килограммах (КГ). В дальнейших рассуждениях поступим так же.

В приведенных ниже формулах все размеры указаны в миллиметрах, а плотность — в граммах/кубический сантиметр (параметр в таких единицах приводится в справочниках).

Из школьного курса мы знаем, что масса тела — это его объем V , умноженный на его плотность p:

m = V х p

Объем проволоки — это площадь ее сечения S , умноженная на ее длину L:

V = S х L

Длина проволоки в сетке зависит от размера сетки и её ячеек. Например, в 1 кв.м. сетки с ячейкой 100 х 100 мм 11 проволок утка и 11 – основы. Длина каждой проволоки 1 м и всего — 22 м.

Масса проволоки (прутка) круглого сечения

Геометрия прутка

Площадь сечения:    где D — диаметр (толщина) проволоки. Тогда масса проволоки:
где L — длина проволоки.

Масса проволоки овального сечения

Геометрия овала

Проволока овального сечения получается в результате вальцовки круглой проволоки      («гладь» в технике филиграни). Площадь овала:

  или упрощённо:

где Т — толщина проволоки, W — ширина проволоки. Тогда масса проволоки:

Масса проволоки (проката) прямоугольного сечения

Геометрия прямоугольного профиля

Площадь сечения: S = W х T,

где T — толщина проволоки, W — ширина проволоки. Тогда масса проволоки:

Масса проволоки (проката) полукруглого сечения

Это только так говорится «полукруглый прокат», на самом же деле в его сечении — не обязательно полукруг. Чаще всего это сегмент, а в еще более общем случае — сегмент, стоящий на прямоугольнике. Рассмотрим оба случая.

В сечении — сегмент

Геометрия сегмента

Если считать площадь сегмента по точной формуле — это очень трудоёмко. В самом упрощенном виде это:





где:

   T — толщина проката (высота сегмента), W — ширина проката (длина хорды).

Что бы упростить расчёт, можно воспользоваться программой «Segment», которая вычислит площадь сегмента максимально точно, а можно — приближенной формулой площади сегмента. Она выглядит значительно проще:

В нашем случае она даст погрешность порядка 1% (в меньшую сторону), что нас вполне устроит.

И масса проката тогда будет:

Где купить кладочную сетку

Кладочную сетку предлагает:

  • Компания ООО «Металинк»;

  • сайт: http://metalink.su/;
  • адрес: Московская обл., Одинцовский р-н, г. Одинцово, с. Акулово;
  • телефон: 8 (495) 926-68-72;
  • почта: [email protected].

Компания предлагает сетку кладочную с размером ячейки от 2,5 х 50 х 50 мм до 5 х 150 х 150 и размером карта от 0,5 х 2, 0 м до 1,5 х 2,0 м.

    Метки: Сетка кладочная

stknf.ru

Расход кладочной сетки – МеталлCет

Нормы расхода кладочной сетки зависят от способа укладки сетки и от размеры выпусков на каждой карте. При расчете количества кв.м. сетки или ее веса необходимо учитывать предназначение строительного объекта

Для удобства сетку производят из проволоки Вр-1 диаметром 3, 4, 5 мм в виде карт шириной, кратной размерам кирпича: 0,38 м (полтора кирпича) и 0,5 м (два кирпича). При других видах работах или ширине кладки используется сетка с соответствующими параметрами. Опытные строители или проектировщики для каждого отдельного проекта всегда смогут сделать точный расчет расхода кладочной сетки.

При этом нормы расхода кладочной сетки имеют прямую зависимость от функции, которую выполняет кладочная сетка — создание прочной конструкции, укрепление или выравнивание основания и т.д. Например, при армировании несущей кирпичной кладки кладочную сетку с ячейкой 50х50 мм или 100х100 мм из проволоки Вр-1 диаметром 3 или 4 мм укладывают через каждые пять рядов кирпича.

Кирпичная кладка стен

Ед. изм. — 1м3 кладки

Перечень работМатериалыЕд. изм.Расход при толщине стен, кирпичей
1,01,52,02,5
Кладка стен наружных и внутреннихКирпич глиняный обыкновенный илишт.400395394392
из кирпича глиняного обыкновенногосиликатный одинарный полнотелый
или силикатного одинарногоРастворм30,2220,2350,2360,246
полнотелого с простымПробки деревянныем30,0010,0010,0010,001
архитектурным оформлением
Та же кладка из кирпича глиняногоКирпич глиняный обыкновенный илишт.400395394392
обыкновенного или силикатногосиликатный одинарный пустотелый
одинарного пустотелогоРастворм30,2240,2370,2430,248
Пробки деревянныем30,0010,0010,0010,001
Та же кладка из кирпича глиняногоКирпич глиняный обыкновенный илишт.300296294292
обыкновенного или силикатногосиликатный модульный
модульногоРастворм30,2060,2170,2230,228
Пробки деревянныем30,0010,0010,0010,001
Кладка стен наружных из кирпичаКирпич глиняный обыкновенный илишт._402400398
глиняного обыкновенного илисиликатный одинарный полнотелый
силикатного одинарного полнотелогоРастворм30,2360,2420,246
со средним архитектурнымПробки деревянныем30,0010,0010,001
оформлением
Та же кладка из кирпича глиняногоКирпич глиняный обыкновенный илишт._402400398
обыкновенного или силикатногосиликатный одинарный пустотелый
одинарного пустотелогоРастворм30,2400,2420,250
Пробки деревянныем30,0010,0010,001
Кладка стен наружных: из кирпичаКирпич глиняный обыкновенный илишт._296294292
глиняного обыкновенного илисиликатный модульный
силикатного модульногоРастворм30,2150,2230,228
Пробки деревянныем30,0010,0010,001
из кирпича глиняного обыкновенногоКирпич глиняный обыкновенный илишт.406403400
или силикатного одинарногосиликатный одинарный полнотелый
полнотелого со сложнымРастворм30,2380,2430,246
архитектурным оформлениемПробки деревянныем30,0010,0010,001
из кирпича глиняного обыкновенногоКирпич глиняный обыкновенный илишт.300296294
или силикатного модульногосиликатный модульный
Растворм30,2200,2230,230
Пробки деревянныем30,0010,0010,001

Заказать из каталога

metall-set.ru

Таблица весов производимой сетки – УКАЗС

 Типы и размеры выпускаемых сеток в УКАЗС
РазмерыТип строительной сварной металлической сетки, вес (кг/м2)
Дорожная в рулонах (рулонная, фасадная)КладочнаяАрматурная (заборная, сетка для ограждений)РабицаАрматурные каркасы (армокаркасы)Оцинкованная (стальная)
50х50х32.22.22.22.42.22.45
50х50х43.953.953.95 3.954.23
50х50х56.56.56.5 6.56.79
100х100х31.21.21.2 1.21.4
100х100х41.91.91.9 1.92.2
100х100х53.13.13.1 3.13.4
100х100х64.54.54.5 4.54.89
100х100х88.28.28.2 8.28.72
100х100х1012.412.412.4 12.412.86
100х100х1218.118.118.1 18.119.2
100х100х1424.524.524.5 24.525.5
100х100х16323232 3233.1
100х100х1840.540.540.5 40.542
150х150х41.41.41.4 1.41.7
150х150х52.12.12.1 2.12.4
150х150х63.13.13.1 3.13.5
150х150х85.85.85.8 5.86.2
150х150х108.78.78.7 8.79.4
150х150х1212.8512.8512.85 12.8513.82
150х150х14171717 1718
150х150х1622.722.722.72 22.7223.5
150х150х18282828 2829.4
200х200х41.11.11.1 1.11.45
200х200х51.751.751.75 1.752.1
200х200х62.52.52.5 2.53
200х200х84.074.074.07 4.14.77
200х200х106.56.56.5 6.57.2
200х200х128.68.68.6 8.89.6
200х200х1412.512.512.5 12.513.4
200х200х16161616 1617
200х200х18202020 2021
300х300х61.41.41.4 1.41.7
300х300х82.52.52.5 2.52.9
300х300х103.83.83.8 3.84.2
300х300х125.55.55.5 5.55.9
300х300х147.47.47.4 7.47.4
300х300х169.69.69.6 9.610
300х300х18121212 1213

В данной таблице представлен примерный вес выпускаемой сетки, при выпуске существует погрешность – уточняйте у специалистов по телефонам: +7 (343) 345-66-33, 270-88-66 или с помощью формы обратной связи на сайте!

xn--80aoh4ag.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
