Основные свойства материалов. Определение механических , технологических, химических свойств. Основные показатели свойств. Оборудование и методы определения осн характеристик материалов.

Основные свойства материалов являются механические , технологические и химические свойства.

К механическим св-вам относятся: 1) прочность – способность материала сопротивляться разрушению и появлению остаточных деформаций под действием внешних сил. 2) твердость – сопротивление тел деформации в поверхностном слое при местном, силовом и контактном воздействии. 3) упругость – св-во материала восстанавливать свою форму после прекращения действия сил вызвавших ее изменение. 4) пластичность – св-во металла деформироваться без разрушения под действием внешних сил и сохранять свою форму после прекращения их действия. 5) хрупкость – св-во металла разрушаться под действием внешних сил.

К технологическим св-вам относятся: 1) обрабатываемость резанием – способность металла подвергаться обработке резаньем; 2) свариваемость – способность материала при сварке образовывать прочный сварочный шов . 3) ковкость – способность подвергаться обработке давлением без разрушения. 4) антифрикционность – св-во материала оказывать сопротивление истиранию при трении. 5) литейные свойства материалов : а) жидкотекучесть – способность жид металла заполнять литейную форму и воспроизводить ее очертания; б) усадка – уменьшение объема жид металла при затвердевании; в) склонность ликвации . Ликвация – неоднородность хим св-ва в различных частях затвердевшего металла.

К хим св-вам относятся: окисляемость, растворимость, хим активность, коррозионная стойкость – способность металла противостоять действию агрессивной среды. Хим активность – способность металла вступать в взаимодействие с др веществами.

Способы испытания мех св-в: 1) статические – испытания происходят при постепенном увеличении нагрузки. Испытание на растяжение проводят с целью определения прочности, пластичности и упругости материала. 2) динамические – нагрузка возрастает с большой скоростью. Испытание на ударный изгиб. Работа поглощаемая при разрушении образца наз. ударной вязкостью.3) циклические нагрузки – нагрузка многократно изменяется по величине и направлению действия. Св-во металла выдерживать большое кол-во циклов нагрузки наз сопротивление усталости. Усталость – процесс накопления повреждений в материале под действием периодически изменяющихся нагрузок, кот приводят к образованию трещин, а затем к разрушению материала.

Испытание Твердости : 1) метод Бринелля – в поверхность образца вдавливается стальной закаленный шарик диаметром 2,5; 5; 10мм и по размерам отпечатка определяет твердость. Применяют для металлов невысокой и средней твердости.2) метод Роквелла – разность глубин отпечатков при предварительной и окончательной нагрузке, полученных от вдавливания алмазного конуса или стального закаленного шарика диаметром 1,599мм. Алмазный конус с углом 120 градусов применяют для определения твердости закаленной стали при нагрузке 150кг, и твердость сверхтвердых материалов, твердых сплавов тонких поверхностных слоев с нагрузкой 60кг. А шариком определяют твердость цветных металлов и незакаленных сталей с нагрузкой 100кг.3) метод Виккерса – индентором служит 4-хгранная алмазная пирамида с углом 136градусов. Применяют для измерения твердости поверхностных слоев после ХТО с нагрузкой от 1-100кг и для определения твердости фольги, проволоки с нагрузкой от 5-500гр.

Стали. Состав, строение, свойства. Классификация сталей

Сталь — сплав железа с углеродом. Содержание углерода в стали от 0,1 до 2,14 %. Углерод придаёт сплавам железа прочность и твёрдость, снижая пластичность и вязкость.

По химическому составу углеродистые стали делят в зависимости от содержания углерода на следующие группы: малоуглеродистые – менее 0,3% С; среднеуглеродистые – 0,3…0,7% С; высокоуглеродистые – более 0,7 %С.

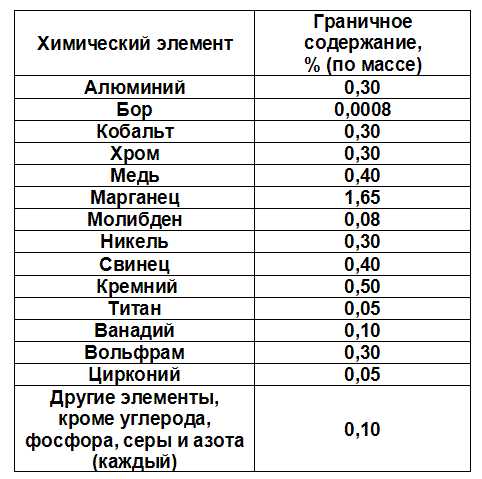

Для улучшения технологических свойств стали легируют. Легированной называется сталь, в которой, кроме обычных примесей, содержатся специально вводимые в определенных сочетаниях легирующие элементы (Сr, Ni, Мо, Wo, V, Аl, В, Тl и др.), а также Mn и Si в количествах, превышающих их обычное содержание как технологических примесей (1% и выше). Как правило, лучшие свойства обеспечивает комплексное легирование.

В легированных сталях их классификация по химическому составу определяется суммарным процентом содержания легирующих элементов:

· низколегированные – менее 2,5%;

· среднелегированные – 2,5…10%;

· высоколегированные – более 10%.

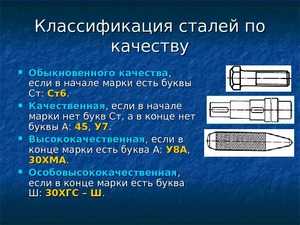

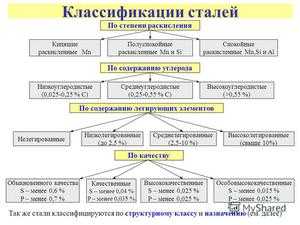

По качеству, то есть по способу производства и содержанию примесей, стали и сплавы делятся на четыре группы:

1. Обыкновенного качества – S – 0,04…0,06%; Р – 0,035…0,07%;

2. Качественные – S – 0,025…0,04%; Р – 0,025…0,035%;

3. Высококачественные – S – 0,015…0,025%; Р – менее 0,025%;

4. Особовысококачественные – S – менее 0,015%; Р – менее 0,025%;

Стали обыкновенного качества (рядовые) по химическому составу -углеродистые стали, содержащие до 0,6% С. Эти стали выплавляются в конвертерах с применением кислорода или в больших мартеновских печах. Стали обыкновенного качества, являясь наиболее дешевыми, уступают по механическим свойствам сталям других классов.

Стали качественные по химическому составу бывают углеродистые или легированные. Они также выплавляются в конвертерах или в основных мартеновских печах, но с соблюдением более строгих требований к составу шихты, процессам плавки и разливки.

Стали высококачественные выплавляются преимущественно в электропечах, а особо высококачественные – в электропечах с электрошлаковым переплавом или другими совершенными методами, что гарантирует повышенную чистоту по неметаллическим включениям (содержание серы и фосфора менее 0,03%) и содержанию газов, а следовательно, улучшение механических свойств. Это такие стали как 20А, 15Х2МА.

Особовысококачественные стали подвергаются электрошлаковому переплаву, обеспечивающему эффективную очистку от сульфидов и оксидов. Данные стали выплавляются только легированными. Их производят в электропечах и методами специальной электрометаллургии. Содержат не более 0,01% серы и 0,025% фосфора.

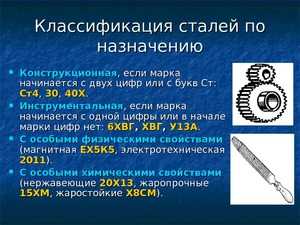

Классификация стали по назначению

По назначению стали и сплавы классифицируются на конструкционные, инструментальные и стали с особыми физическими и химическими свойствами.

Конструкционные стали принято делить на строительные, для холодной штамповки, цементируемые, улучшаемые, высокопрочные, рессорно-пружинные, шарикоподшипниковые, автоматные, коррозионно-стойкие, жаростойкие, жаропрочные, износостойкие стали.

Для холодной штамповки применяют листовой прокат из низкоуглеродистых качественных марок стали 08пс и 08кп.

Цементируемые стали применяют для изготовления деталей, работающих в условиях поверхностного износа и испытывающих при этом динамические нагрузки. К цементируемым относятся малоуглеродистые стали, содержащие 0,1-0,3% углерода (такие, как 15, 20, 25), а также некоторые легированные стали (15Х, 20Х, 15ХФ, 20ХН, 18ХГТ).

К улучшаемым сталям относят стали, которые подвергают улучшению – термообработке, заключающейся в закалке и высоком отпуске. К ним относятся среднеуглеродистые стали (35, 40, 45, 50), хромистые стали (40Х, 45Х, 50Х), хромистые стали с бором, хромоникелевые и др.

Высокопрочные стали – это стали, у которых подбором химического состава и термической обработкой достигается предел прочности примерно вдвое больший, чем у обычных конструкционных сталей.

Пружинные (рессорно-пружинные) стали сохраняют в течение длительного времени упругие свойства, поскольку имеют высокий предел упругости, высокое сопротивление разрушению и усталости. К пружинным относятся углеродистые стали (65, 70) и стали, легированные элементами, которые повышают предел упругости – кремнием, марганцем, хромом, вольфрамом, ванадием, бором (50ХГС, 55ХГР).

Подшипниковые (шарикоподшипниковые) стали имеют высокую прочность, износоустойчивость, выносливость. Обычно шарикоподшипниковые стали характеризуются высоким содержанием углерода (около 1%) и наличием хрома (ШХ9, ШХ15).

Автоматные стали используют для изготовления неответственных деталей массового производства (винты, болты, гайки и др.) обрабатываемых на станках-автоматах. повышения обрабатываемости резанием за счет повышенного содержания серы и фосфора. К автоматным сталям относятся такие стали, как А12, А20.

Износостойкие стали применяют для деталей, работающих в условиях абразивного трения, высокого давления и ударов (крестовины железнодорожных путей, ковши экскаваторов и др.)

Коррозионно-стойкие (нержавеющие) стали – легированные стали с большим содержанием хрома (не менее 12%) и никеля. Хром образует на поверхности изделия защитную (пассивную) оксидную пленку. Углерод в нержавеющих сталях – нежелательный элемент, а чем больше хрома, тем выше коррозионная стойкость. (12X13, 20X13, 20Х17Н2, 30X13, 40X13, 95X18 ,15X28)

Инструментальные стали по назначению делят на стали для режущих, измерительных инструментов, штамповые стали.

Стали для режущих инструментов должны быть способными сохранять высокую твердость и режущую способность продолжительное время, том числе и при нагреве. В качестве сталей для режущих инструментов применяют углеродистые, легированные инструментальные, быстрорежущие стали.

Углеродистые инструментальные стали содержат 0,65-1,32% углерода. Например, стали марок У7, У7А, У13, У13А. К данной группе, помимо нелегированных углеродистых инструментальных сталей, условно относят также стали с небольшим содержанием легирующих элементов, которые не сильно отличаются от углеродистых.

Легированные инструментальные стали, содержащие легирующие элементы в количестве 1-3%. Легированные инструментальные стали имеют повышенную (по сравнению с углеродистыми инструментальными сталями) теплостойкость – до +300°С. Наиболее широко используют стали 9ХС (сверла, фрезы, зенкеры), ХВГ (протяжки, развертки), ХВГС (фрезы, зенкеры, сверла больших диаметров).

Быстрорежущие стали применяют для изготовления различного режущего инструмента, работающего на высоких скоростях резания, так как они обладают высокой теплостойкостью – до +650°С. Наибольшее распространение получили быстрорежущие стали марок Р9, Р18, Р6М5, Р6М5К5.

Инструментальные стали для измерительных инструментов (плиток, калибров, шаблонов) помимо твердости и износостойкости должны сохранять постоянство размеров и хорошо шлифоваться. Обычно применяют стали У8…У12, X, 12X1, Х12Ф1. Измерительные скобы, шкалы, линейки и другие плоские и длинные инструменты изготовляют из листовых сталей 15, 15Х. Для получения рабочей поверхности с высокой твердостью и износостойкостью инструменты подвергают цементации и закалке.

Штамповые стали обладают высокой твердостью и износостойкостью, прокаливаемостью и теплостойкостью.

Стали для штампов холодного деформированиядолжны обладать высокой твердостью, износостойкостью и прочностью, сочетающейся с достаточной вязкостью, также должны быть теплостойкими.( Х12Ф1, Х12М, Х6ВФ, 6Х5ВЗМФС, 7ХГ2ВМ, быстрорежущие стали).

Стали для штампов горячего деформированиядолжны иметь высокие механические свойства (прочность и вязкость) при повышенных температурах и обладать износостойкостью, окалиностойкостью, разгаростойкостью и высокой теплопроводностью. Примером таких сталей могут служить стали 5ХНМ, 5ХНВ, 4ХЗВМФ, 4Х5В2ФС.

Рекомендуемые страницы:

poisk-ru.ru

Структурные классы легированной стали

Легированные стали применяются очень широко. Их использование обусловлено, как правило, теми свойствами, которые им придают специально добавленные легирующие элементы. Легированные стали в зависимости от примесей и их количества имеют различную структуру, определяющую не только их свойства, но также и классификацию легированной стали на различные структурные классы, которых насчитывается пять. Структурные классы легированной стали включают в себя перлитный, мартенситный, аустснитный, ферритный и карбидный классы. Легированная сталь перлитного класса имеет структуру перлита, а также может иметь структуру одной из разновидностей перлита: сорбита или троостита. Стали мартенситного класса имеют пониженную скорость закалки, а стали аустснитного класса имеют пониженную температуру распада аустснита – он сохраняется даже при комнатной температуре. Стали ферритного класса отличаются тем, что способны сохранять свою структуру при очень высоких температурах, а также при расплавлении и последующем охлаждении, причем с любой скоростью. Структура карбидных легированных сталей отличается повышенным содержанием различного рода карбидообразующих элементов.

Высокопрочные стали

Высокопрочными называют стали, имеющие предел прочности более 1500 МПа, который достигается подбором химического состава и оптимальной термической обработки. Такой уровень прочности можно получить в среднеуглеродистых легированных сталях, (30ХГСН2А,40ХН2МА), применяя закалку с низким отпуском (при температуре 200…250oС) или изотермическую закалку с получением структуры нижнего бейнита.

После изотермической закалки среднеуглеродистые легированные стали имеют несколько меньшую прочность, но большуюпластичность и вязкость. Поэтому они более надежны в работе, чем закаленные и низкоотпущенные. При высоком уровне прочности закаленные и низкоотпущенные среднеуглеродистые стали обладают повышенной чувствительностью к концентраторам напряжения, склонностью к хрупкому разрушению, поэтому их рекомендуется использовать для работы в условиях плавного нагружения.

Легирование вольфрамом, молибденом, ванадием затрудняет разупрочняющие процессы при температуре 200…300 oС, способствует получению мелкого зерна, понижает порог хладоломкости, повышает сопротивление хрупкому разрушению.

Стали 30ХГСА, 38ХН3МА после низкотемпературной термомеханической обработки имеют предел прочности 2800 МПа,относительное удлинение и ударная вязкость увеличиваются в два раза по сравнению с обычной термической обработкой. Это связано с тем, что частичное выделение углерода из аустенита при деформации облегчает подвижность дислокаций внутри кристаллов мартенсита, что способствует увеличению пластичности.

Износостойкие стали

характеризуются высокой устойчивостью против истирания. В эту группу входят шарикоподшипниковые, высокомарганцовые и другие стали.

Износостойкие стали способны сопротивляться процессу изнашивания.

Износостойкие стали могут быть весьма различными по своим механическим свойствам и строению. Различают износ контактный и абразивный. Контактный износ имеет место при трении одной поверхности о другую, сопровождаемом давлением или ударами. Абразивным износом называют истирание металлической поверхности в результате трения о нее твердых частиц, движущихся в струе жидкости или газа вдоль этой поверхности. [3]

Износостойкие стали обладают большим сопротивлением износу. Износостойкость сталь приобретает в результате легирования ее марганцем. Наиболее распространенной маркой стали является высокомарганцевая сталь Г13 содержащая 1 0 – 1 3 % углерода, 12 – 14 % марганца и другие элементы. Эта износостойкая и одновременно высокопластичная сталь применяется для изготовления звеньев гусениц ( траки), козырьков ковшей экскаваторов и землечерпалок, стрелок и крестовин рельсов, а также других деталей, работающих на удар и подверженных интенсивному износу. [4]

Износостойкие стали обладают большим сопротивлением износу. Износостойкость сталь приобретает в результате легирования ее марганцем. [5]

Большинство износостойких сталей имеет мартенситную основу с равномерно распределенными включениями карбидов. Для сталей, работающих в условиях высоких циклических контактных нагрузок ( шарикоподшипниковая сталь), особую роль играет при этом тонкость строения мартенсита, дисперсность и равномерность распределения карбидной фазы. [6]

Коррозионноустойчивые стали

Устойчивость против коррозии повышается при введении в состав стали хрома,алюминия, кремния. Эти элементы образуют непрерывную прочную оксидную пленку и повышают электродный потенциал, т. е. увеличивают электроположительность стали. Алюминий и кремний повышают хрупкость стали и применяются реже хрома. При содержании хрома более 12 % сталь резко изменяет электродный потенциал с электроотрицательного (–0,6 В) на электроположительный (+0,2 В). На поверхности образуется плотная защитная пленка оксида Сr2О3.

Сталь, содержащая 12 – 14 % Сr, устойчива против коррозии в атмосфере, морской воде, ряде кислот, щелочей и солей. Кроме хрома, в состав коррозионностойких сталей вводят также другие элементы – чаще никель. С ростом содержания хрома коррозионная стойкость стали растет.

Коррозионностойкие стали (corrosion-resistant steel) обычно делят на хромистые ферритные, содержащие 12 – 25 % Сr и 0,07 – 0,2 % С и хромистые мартенситные, содержащие 12 – 18 % Сr и 0,15 – 1,2 % С, а также аустенитные стали, содержащие 12 – 18 % Сr, 8 – 30 % Ni и 0,02 – 0,25 % С.

Хромистые стали коррозионностойки при температуре до 300°С в водопроводной воде, влажной атмосфере, растворах азотной кислоты и многих органических кислотах. В морской воде хромистые стали подвержены коррозионному растрескиванию под напряжением.

Содержание углерода в коррозионностойких аустенитных сталях ограничено, и желательно, чтобы оно было ниже предела растворимости углерода в легированном никелем аустените при 20°С, составляющего 0,04 %. Присутствие в стали более высоких концентраций углерода может приводить к образованию карбидов хрома типа Сr23С6, вследствие чего твердый раствор обедняется хромом и создается двухфазная структура. При этом снижается коррозионная стойкость стали. Для предотвращения образования карбидов хрома, особенно при технологических нагревах, связанных с проведением операций сварки или пайки и опасностью возникновения межкристаллитной коррозии, в сталь вводят дополнительно титан, ниобий или тантал. Эти элементы связывают углерод в карбиды типа TiC, NbC, TaC, оставляя хром в твердом растворе. Необходимое количество титана для введения в сталь определяют по формуле

Ti = (С – 0,02)*5 – (6.9)

где С – содержание углерода в стали.

Стали, не склонные к межкристаллитной коррозии, называют стабилизированными. Эффект стабилизации может быть достигнут, помимо введения сильных карбидообразующих элементов, снижением содержания углерода ниже 0,04 %.

Хромоникелевые коррозионностойкие стали содержат дефицитный и дорогостоящийникель и поэтому имеют высокую стоимость. В ряде случаев применяют более дешевые стали, в которых весь никель или часть его заменены марганцем. Например, до температур –196°С и в слабоагрессивных средах вместо стали 12Х18Н10Т может быть использована сталь 10Х14Г14Н4Т.

Азот повышает стабильность аустенита, поэтому для повышения коррозионной стойкости можно использовать более высокие концентрации хрома и молибдена, не увеличивая склонность стали к выделению интерметаллидных фаз. Примером может служить сталь 03Х20Н16АГ6, используемая в криогенной технике.

Жаропрочные стали

Жаропро́чная сталь — это вид стали, который используется в условиях высоких температур (от 0,3 части от температуры плавления) в течение определённого времени, а также в условиях слабонапряжённого состояния.

Главной характеристикой, определяющей работоспособность стали, является жаропрочность.

Жаропрочность — это способность стали работать под напряжением в условиях повышенных температур без заметной остаточной деформации и разрушения. Основными характеристиками жаропрочности являются ползучесть и длительная прочность. Сопротивление стали разрушению при длительном воздействии температуры характеризуется длительной прочностью.

Длительная прочность — это условное напряжение, под действием которого сталь при данной температуре разрушается через заданный промежуток времени

Жаропрочные свойства в первую очередь определяются температурой плавления основного компонента сплава, затем его легированием и режимами предшествующей термообработки, определяющими структурное состояние сплава. Основой жаропрочных сталей являются твёрдые растворы или пересыщенныё раствор, способные к дополнительному упрочнению вследствие дисперсионного твердения.

Для кратковременной службы применяются сплавы с высокодисперсным распределением второй фазы, а для длительной службы — структурно-стабильные сплавы. Для длительной службы выбирается сплав несклонный к дисперсионному твердению.

Самым распространённым легирующим элементом в жаропрочных сталях является хром (Cr), который благоприятно влияет на жаростойкостьи жаропрочность.

Высоколегированные жаропрочные стали из-за различных систем легирования относятся к различным классам:

ферритные (08Х17Т, 1Х13Ю4, 05Х27Ю5),

мартенситные (20Х13, 30Х13),

мартенситно-ферритные (15Х12ВН14Ф),

аустенитные (37Х12Н8Г8МФБ).

Внутри каждого класса различаются стали с различным типом упрочнения:

карбидным,

интерметаллидным,

смешанным (карбидно-интерметаллидным).

Для котельных установок, работающих длительное время (10 000—100 000 часов) при температурах 500—580 °C, рекомендуются сталиперлитного класса, введение молибдена в которые повышает температуру рекристаллизации феррита и тем самым повышает его жаропрочность.

Однако бо́льшую часть жаропрочных сталей, работающих при повышенных температурах, составляют аустенитные стали на хромоникелевой и хромомарганцевой основах с различным дополнительным легированием. Эти стали подразделены на три группы:

гомогенные (однофазные) аустенитные стали, жаропрочность которых обеспечивается в основном легированностью твёрдого раствора;

стали с карбидным упрочнением;

стали с интерметаллидным упрочнением.

infopedia.su

Химический состав и классификация сталей по назначению

Сталь является металлом, широко используемым в машиностроении, самолетостроении, строительстве и других отраслях производства. Популярность материала обусловлена сочетанием его отличных технологических и физико-механических свойств. К сталям относят железоуглеродистые соединения, химический состав которых предполагает содержание углерода в количестве менее 2,14%, а помимо этого компонента присутствуют вредные и полезные примеси.

Сочетание характерной циклической прочности в статическом состоянии и жесткости достигается путем изменения содержания углерода и легирующих компонентов. Различные качества стали получаются в результате применения в производстве определенных химических и термических технологий.

Классификация углеродистых сталей
