Компрессор из газового баллона своими руками: процесс изготовления

Компрессор можно назвать довольно распространенным оборудованием, которое применяется для создания давления в различных системах. Встречается просто огромное количество различных вариантов исполнения подобных устройств, все они характеризуются высокой эффективностью в применении. Промышленные компрессоры обходятся в достаточно большие деньги, именно поэтому многие рассматривают возможность создания конструкции своими руками. В интернете встречается много различных инструкций, при выборе учитывается требуемая мощность и производительность. Рассмотрим особенности создания самодельного компрессора из газового баллона подробнее.

Мощность

Выделяют несколько основополагающих параметров, которые должны учитываться при создании компрессора из газового баллона. Наиболее важным можно назвать мощность, так как она отражает функциональность устройства, заключающуюся в сжатии газов. Среди особенностей показателя мощности можно отметить следующее:

  1. Для измерения рассматриваемого показателя применяются бары, атмосферы или Паскали. Для перевода значений применяются различные таблицы, которые существенно упрощают поставленную задачу.
  2. При создании компрессора следует учитывать тот момент, что давление снижается от источника к непосредственному исполнительному органу. При этом падение давление происходит во всем трубопроводе или на ответственных элементах.
  3. Мощность во многом определяет то, какое может быть создано давление в системе. Она зависит от установленного электрического двигателя и многих других моментов.

Производители промышленного оборудования всегда проводят указание мощности в спецификации. В случае проведения работы по созданию самодельной конструкции приходится выполнять расчеты и подбирать соответствующие элементы.

Классификация компрессоров проводится непосредственного по показателю мощности, который отражается на давлении. Она выглядит следующим образом:

  1. Вакуумные.
  2. Группа с низким и средним показателем.
  3. Высокого и сверхвысокого.

Большинство самодельных конструкций относится ко второй группе. Это можно связать с тем, что слишком высокий показатель становится причиной усложнения поставленной задачи.

Производительность

Еще одним важным параметром можно назвать производительность. Этот показатель определяет то, какой объем вещества может транспортироваться за единицу времени. Среди особенностей этого момента отметим следующее:

  1. Обычно для измерения применяется показатель л/мин, м3/час и некоторые другие. Показатели могут переводится в те или иные единицы измерения для существенного упрощения расчетов.
  2. Производительность определяется в стандартных условиях, которые определены температурой 20 градусов Цельсия и нормальным атмосферным давлением. Перерасчет производительности может проводится в зависимости от того, какова температура окружающей среды.
  3. Все компрессоры делятся на несколько основных групп. Примером можно назвать малую, среднюю и большую производительность. Подобный показатель во многом зависит от конструктивных моментов.

Производительность также указывается в инструкции по эксплуатации. Этот показатель определяется при проведении тестов в определенных условиях. Что касается самодельной конструкции из газовых баллонов, то контролировать и измерять производительность достаточно сложно.

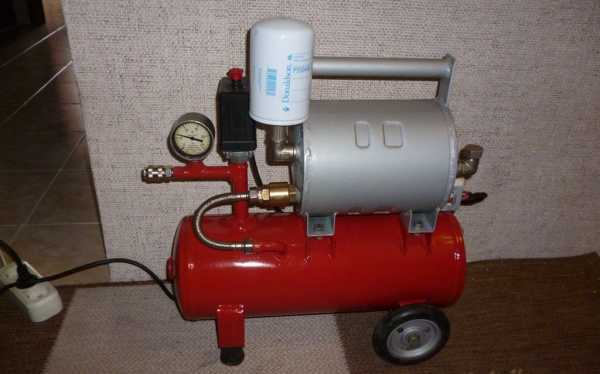

Воздушный компрессор из огнетушителя или газового баллона

Рассматривая как сделать воздушный компрессор своими руками варианты следует учитывать, что подобная конструкция представлена сочетанием мотора и емкости, выступающего в качестве ресивера. При этом есть возможность использовать газовый баллон или огнетушитель. Создаваемый компрессор из газового баллона своими руками характеризуется следующими особенностями:

  1. Двигатель можно взять от старого кондиционера или холодильника. Они применяются для непосредственного нагнетания воздушной массы.
  2. Баллон газовый выступает в качестве резервуара для хранения сжатого воздуха.
  3. На выходе проводится установка редуктора с манометром для измерения показателя давления в системе.
  4. Если создается краскопульт, то на выходе располагается штуцер, через который подключается продувочный пистолет. Этот элемент может быть заменен на любой другой, все зависит от поставленной задачи. Подсоединение проводится при применении специального шланга, который рассчитан на сильный износ и эксплуатацию в тяжелых условиях.

В целом можно сказать, что подобная конструкция довольно проста в исполнении и характеризуется высокими эксплуатационными характеристиками. При этом ее изготовить достаточно просто, для чего требуются определенные материалы и инструменты.

Как сделать полноценный компрессор своими руками

Для того чтобы провести создание подобного устройства своими руками требуются определенные материалы и инструменты. Материалы следующие:

  1. Газовый баллон, объем которого составляет 25 литров.
  2. Мотор, который получен после разбора холодильника или кондиционера.
  3. Редуктор со встроенным манометром.
  4. Армированный шланг, рассчитанный на высокие нагрузки.
  5. Продувочный пистолет и другой исполнительный орган.
  6. Арматура и колесо.

Работа проводится только при наличии определенных инструментов. Они следующие:

  1. Болгарка для резки.
  2. Сварочный аппарат для подсоединения различных элементов.
  3. Дрель для получения отверстий.
  4. Набор гаечных ключей.
  5. Отвертка.

После нахождения всего необходимого можно приступить к непосредственному проведению работы.

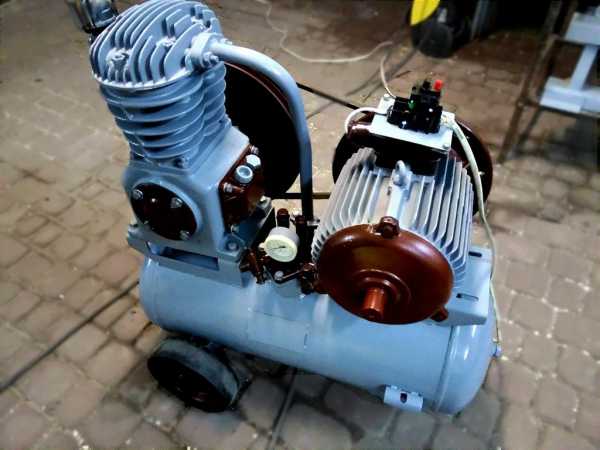

Компрессор высокого давления своими руками

Процедура создания компрессора для генерации давления своими руками довольно проста, провести ее можно в собственном гараже. Пошаговая инструкция выглядит следующим образом:

  1. Для начала находится требующий газовый баллон, с которого выкручивается вентиль и сливаются остатки газа.
  2. После этого проводится снятие мотора со старого кондиционера или другого подходящего устройства.
  3. Выкручивается вентиль.
  4. Газовый баллон заполняется водой.
  5. Сверло используется для получения отверстий, которые подходят для фиксации клапана и редуктора.
  6. Выступающие элементы должны быть отрезаны. За счет этого существенно упрощается применение компрессора.
  7. Новый сгон наваривается для упрощения подсоединения другого оборудования.
  8. Специалисты рекомендуют сделать специальный элемент, который требуется для фиксации колес. Они существенно упрощают транспортировку компрессора из газового баллона по территории.
  9. Следующий шаг предусматривает создание полки, на которой будет устанавливаться двигатель. При создании полки стоит учитывать тот момент, что она должна обладать повышенной жесткостью. В противном случае при работе будет возникать вибрация, за счет которой ухудшаются эксплуатационные качества установки.
  10. Сделать устройство более привлекательным и продлить его срок службы можно за счет покрытия поверхности лакокрасочным материалом.
  11. Выполняется подключение электричества и шлангов. Этому моменты следует уделить особое внимание, так как неправильное подключение электропроводки может стать причиной возникновения большого количества различных проблем.

Этот вариант исполнения можно назвать достаточно простым, а также недорогим. Он подходит для решения большинства задач в домашней мастерской. Конечно, конструкция не обладает характеристиками, которые свойственны промышленным вариантам исполнения.

Установка необходимого давления

Довольно большое количество проблем возникает с установкой требуемого давления. Это связано с тем, что оно может варьировать в большом диапазоне в зависимости от следующих моментов:

  1. Протяженности магистрали. С увеличением протяженности магистрали на выходе показатель существенно снижается.
  2. Пропускной способности шланга. Этот показатель также оказывает влияние на давление.
  3. Типа и мощности установленного мотора. Большое распространение получили устройства, которые питаются от сети 220 В.

Контроль рассматриваемого параметра проводится за счет манометра, который встроен в редуктор. При выборе манометра уделяется внимание его точности и многим другим моментам.

Для чего нужен ресивер в компрессоре

Газовый баллон в рассматриваемом случае применяется в качестве ресивера. Этот элемент можно назвать достаточно важным, так как он обеспечивает определенные эксплуатационные характеристики устройства. Задачи, которые решает ресивер, следующие:

  1. Выравниваются перепады подачи потока, которые возникают на момент включения и выключения установки.
  2. Применяется в качестве накопительной емкости для накопления сжатого воздуха. За счет этого обеспечивается бесперебойная подача газа, снижается требуемое количество циклов включения и выключения.
  3. Снижается вероятность появления конденсата. Вода, которая попадает в систему, может стать причиной существенного ухудшения эксплуатационных характеристик. Примером можно назвать то, что существенно ухудшается наносимое лакокрасочное покрытие. Для отделения воды может устанавливаться специальный фильтр.

В большинстве случаев этот элемент применяется для непосредственного выравнивания потока в системе. За счет этого существенно повышается качество проводимой работы, к примеру, при покрытии поверхности лакокрасочным материалом.

Газовый баллон изготавливается в большинстве случаев из материала с небольшим показателем коррозионной стойкости, именно поэтому поверхность защищается краской.

Как подобрать оптимальные параметры ресивера

Выбор наиболее подходящего ресивера проводится по основным параметрам. Наиболее важным можно назвать объем, который зависит от следующих моментов:

  1. Производительности установки. В рассматриваемом случае достаточно газового баллона, емкость которого составляет 25 литров.
  2. Цикличности потребления сжатого воздуха. Этот показатель характеризуется тем, сколько раз приходится включать и выключать установку.

Перед непосредственным использованием газового баллона следует уделить внимание его целостности. Наличие даже незначительных дефектов определяет то, что устройство не может эксплуатироваться. Проверка проводится путем заполнения емкости водой. Кроме этого, вода позволяет освободить ее от остатков газа, которые не должны попасть в систему.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Как самому собрать воздушный электрический компрессор

Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Модернизация автокомпрессора

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет!  Для этой цели хорошо подойдет БП от компьютера.

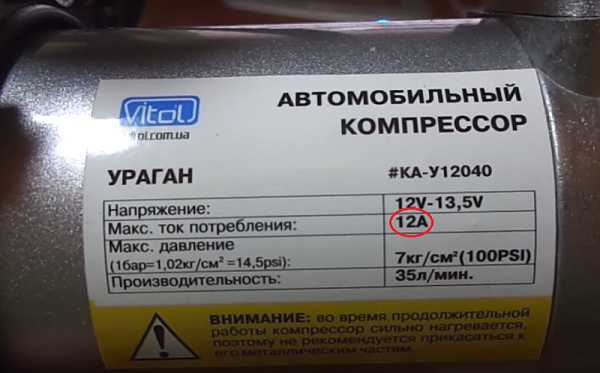

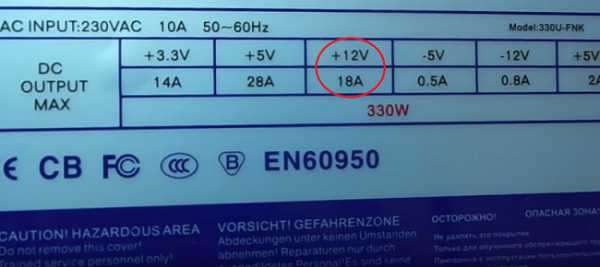

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

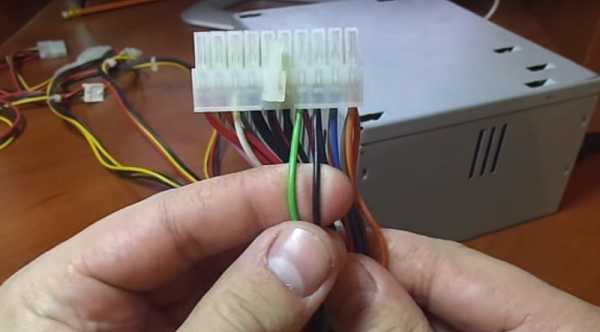

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

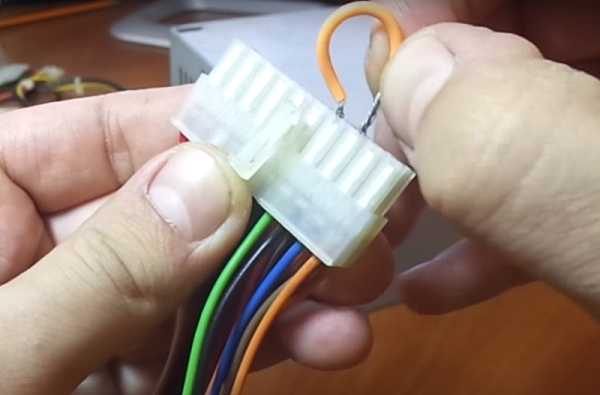

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет “+”, и один черный с полярностью “-”. Можно брать любые провода данных цветов из любой связки проводников.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля, то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

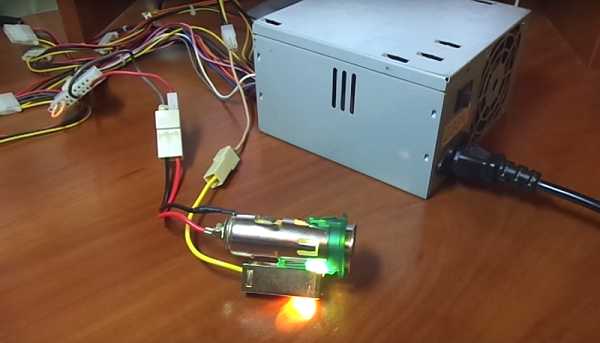

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

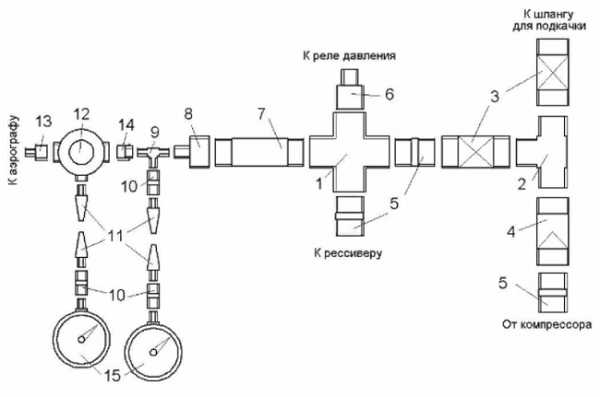

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

  1. Крестовина, имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
  2. Тройник, имеет все выходы с НР1/2 (“НР” – наружная резьба).
  3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.

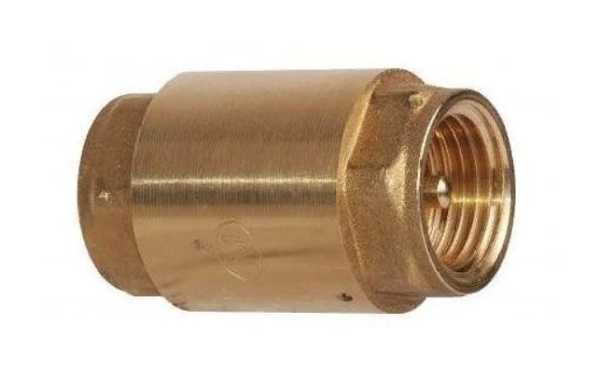

  4. Обратный клапан. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.
  5. Прямой ниппель, представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
  6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
  7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
  8. Муфта переходная. Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
  9. Тройник, имеющий все выходы уже с резьбой НР1/8.
  10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
  11. Переходник для шланга НР1/8.

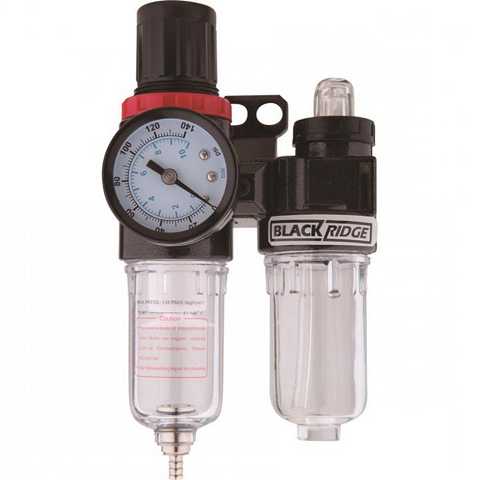

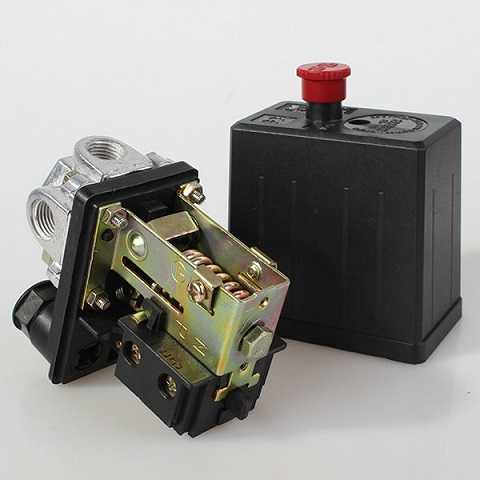

  12. Регулятор давления (прессостат) с влагомаслоотделителем. Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.

    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

  13. Переходной ниппель НР1/4 – НР1/8.
  14. Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
  15. Манометры. Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Совет! Под хомуты рекомендуется проложить прокладки, изготовленные из шланга большего диаметра. Они предотвратят повреждение хомутами шланга высокого давления.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

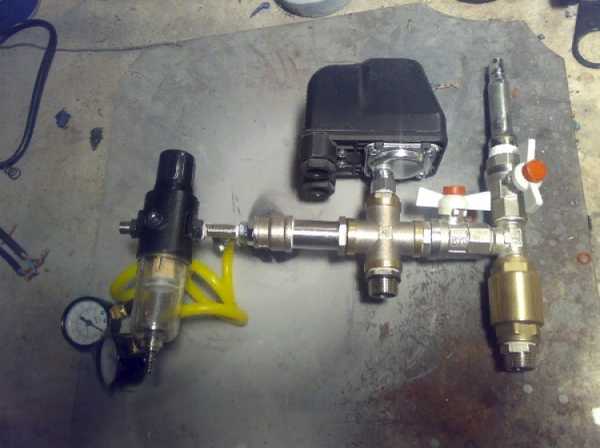

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

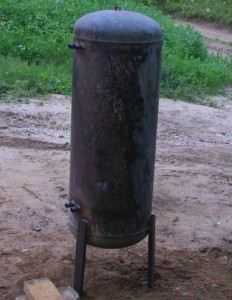

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона.

Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

  1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
  2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.

  3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.

  4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

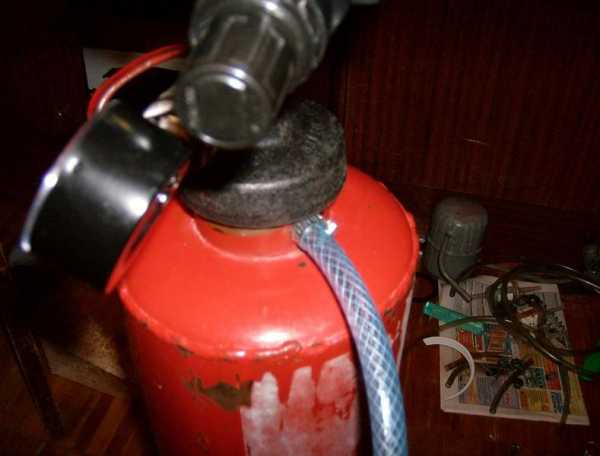

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

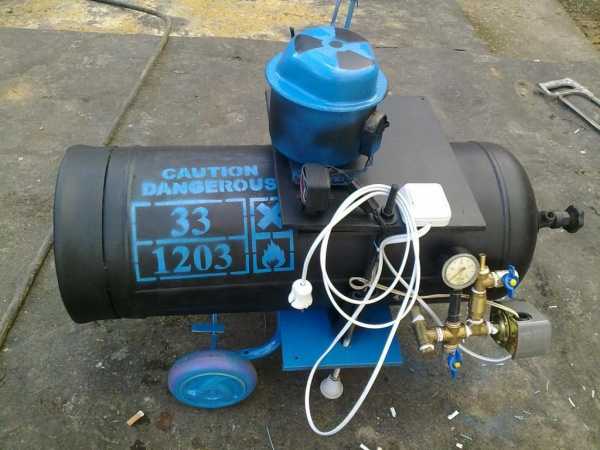

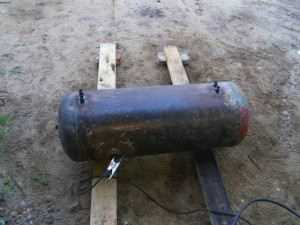

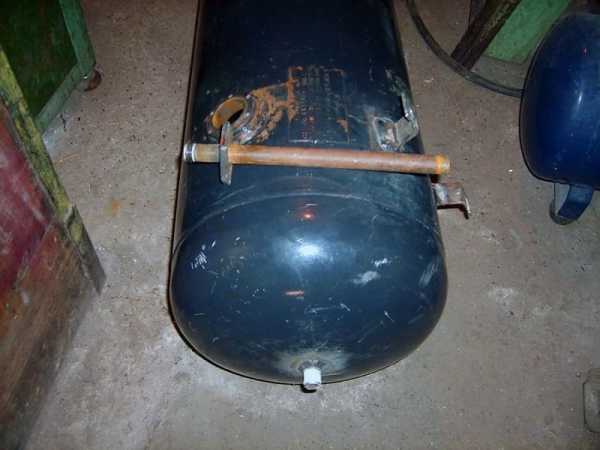

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

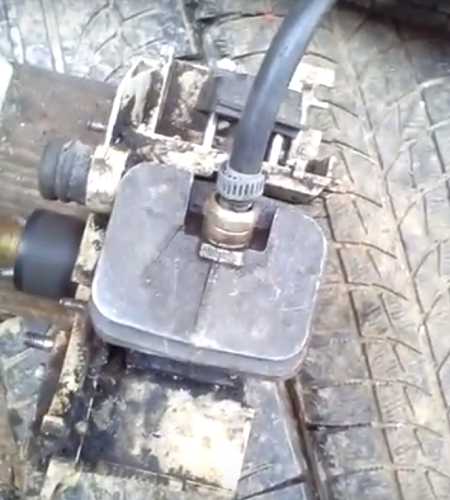

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

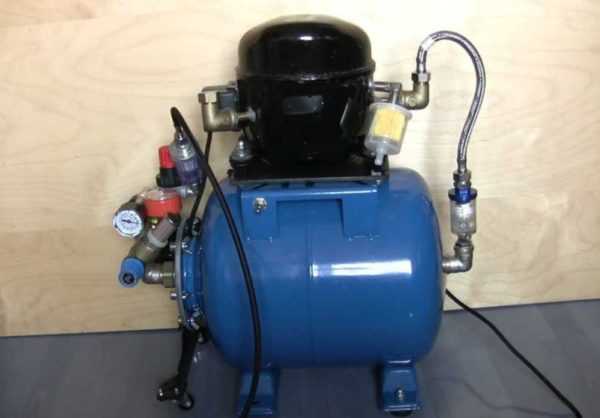

Компрессор из холодильника

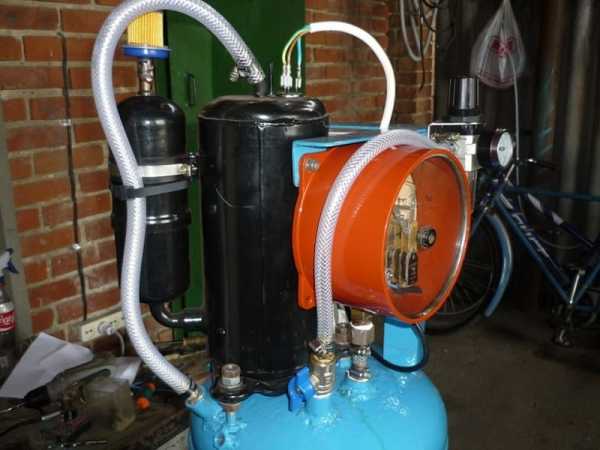

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

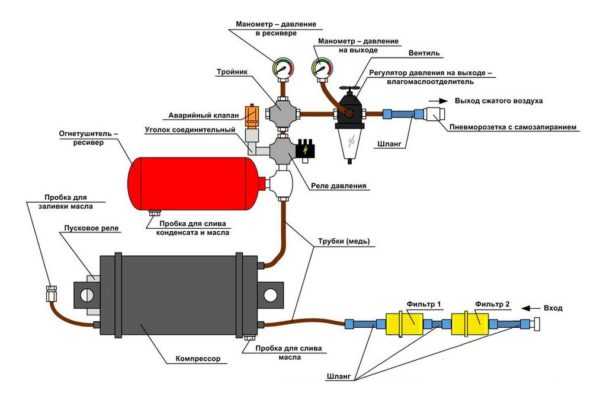

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

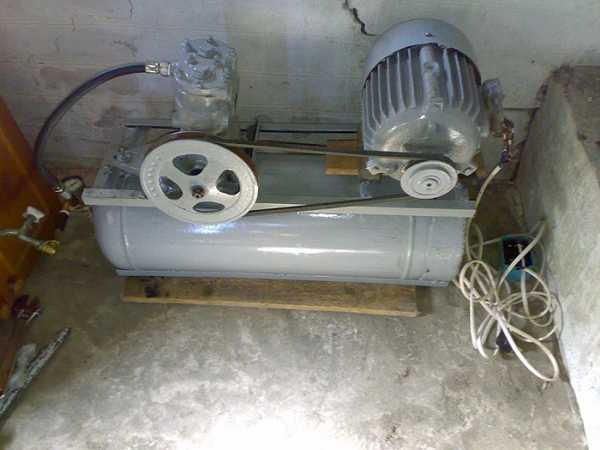

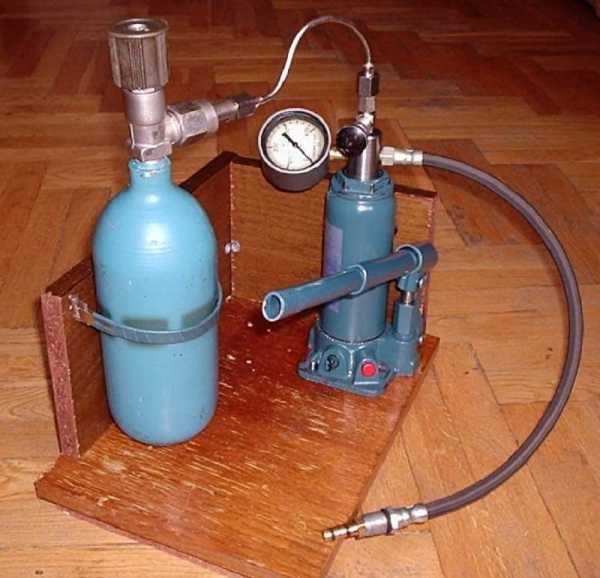

Компрессор высокого давления своими руками

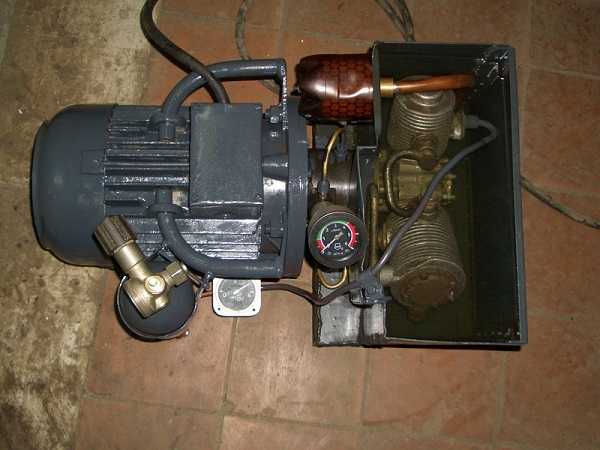

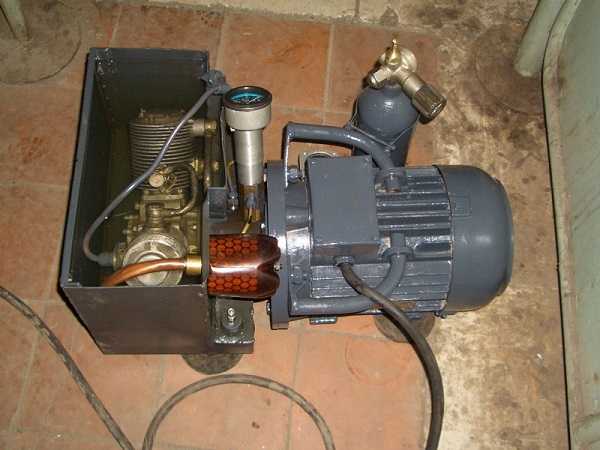

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см2.

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

tehnika.expert

Как сделать компрессор своими руками, рекомендации и инструкции по сборке

Польза компрессора при выполнении различных работ в мастерской или гараже, неоспорима. Этот агрегат давно перестал быть достоянием строительных бригад и ведомственных автопарков. Вот поверхностный перечень того, что можно сделать при помощи компрессора:

  • Покрасочные работы
  • Пескоструйная зачистка любых материалов
  • Продувка от мусора труднодоступных полостей агрегатов
  • Уборка территории
  • Шиномонтаж
  • Работа с пневмоинструментом.

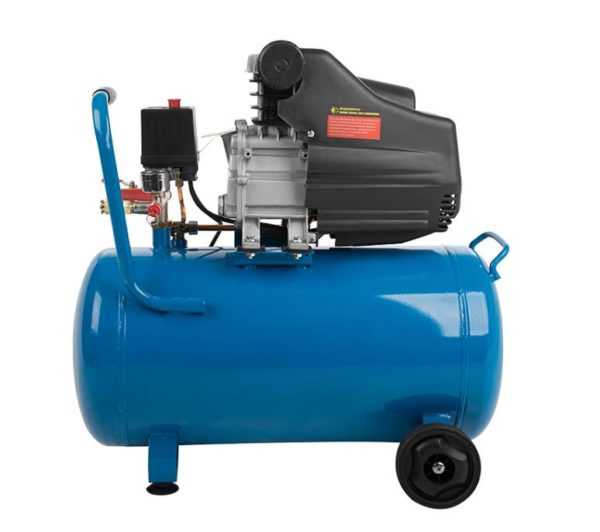

Воздушный компрессор можно приобрести в магазине. Тем более что предлагаются комплекты любой мощности и производительности.

Однако подобное оборудование недешево: если вы не планируете извлекать из него прибыль – покупка просто для облегчения ручного труда, может показаться нецелесообразной. Поэтому многие домашние мастера стараются сделать компрессор своими руками.

Важно! Воздух высокого давления является источником повышенной опасности. Легкомысленный подход к сборке или использованию самодельного оборудования может привести к серьезным травмам.

Самый простой (и относительно безопасный) самодельный компрессор можно соорудить из обычного автомобильного аксессуара. Речь пойдет о готовом электроприборе – компрессоре для подкачки колес.

Казалось бы, куда его применить, кроме как по прямому назначению? Особенности конструкции не позволяют подавать большие объемы воздуха за единицу времени.

Этот параметр заслуживает отдельного пояснения:

У компрессора есть две важные характеристики:

Мощность

Способность создать высокое давление без дополнительной нагрузки на двигатель.

У автомобильных агрегатов с этим полный порядок. Можно спокойно нагнетать давление вплоть до 5-6 атмосфер. Правда подкачка колеса до типовых 2,5-3 единиц, занимает добрый десяток минут (при нулевом исходном давлении). За это время недорогие устройства могут просто перегреться, поэтому требуются перерывы в работе.

Это происходит по причине малой производительности автомобильных компрессоров.

Производительность

Способность выдать «на-гора» определенный объем воздуха за единицу времени. Чем она выше – тем быстрее происходит наполнение емкости, и тем интенсивнее поток из сопла при прямом использовании сжатого воздуха.

Для совмещения этих качеств необходим большой объем поршневой группы агрегата, и мощный двигатель с высокими оборотами. Плюс к этому, надо обеспечить охлаждение цилиндров, иначе компрессор перегреется и заклинит. Такие аппараты существуют, в качестве рабочего узла могут использоваться даже турбины.

Но стоимость оборудования не позволяет применять его массово, тем более в быту.

Проще говоря – либо мощность, либо производительность. Как выйти из замкнутого круга? Использовать накопительную емкость – ресивер. В промышленных образцах это стальной баллон, который медленно заполняется мощным, но не очень производительным компрессором.

Самодельный слабомощный компрессор из электродвигателя от игрушки. Простое решение насущной проблемы. Такой компрессор вполне сгодится для подачи воздуха в аквариум. Как сделать своими руками подробно по шагам в этом видео.

Когда будет создано достаточное давление, из ресивера можно подать достаточно большой объем воздуха за короткое время. Затем необходимо подождать, пока компрессор восстановит давление.
Так работают все агрегаты, включая установленные на автомобилях с пневматическими тормозами.

Наши «кулибины» давно научились создавать подобие промышленных установок с помощью автокомпрессора. Берем запасное колесо, с помощью любимого «Беркута» набиваем 3-4 атмосферы (главное, чтобы покрышка не лопнула), и покрасочный аппарат высокого давления готов.

Это же приспособление используется для продувки при обслуживании мотора или подвески. Только вместо покрасочного пистолета используется продувочный.

Автоматика не требуется, достаточно в ручном режиме контролировать давление с помощью встроенного манометра. Разумеется, таким агрегатом не запустишь пневматический инструмент, да и пескоструйная машина из колеса не получится.

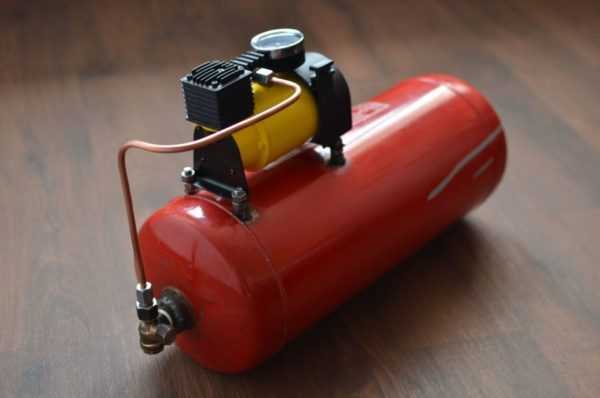

Воздушный компрессор из огнетушителя или газового баллона

При наличии мощного автокомпрессора для подкачки колес (ради такого случая его можно и купить), вы легко сделаете полноценный воздушный агрегат средней мощности. Достаточно приобрести старый углекислотный огнетушитель или газовый баллон, и соединить его с готовой «качалкой».

Есть нюансы, которые надо соблюсти:

    1. Донорская емкость не должна иметь коррозийных и механических повреждений
    2. Запас по давлению должен составлять 100% от планируемого. То есть, если вы рассчитываете «набивать» его до 5 атмосфер, то гарантированная паспортная прочность должна выдерживать не менее 10 атмосфер
    3. Необходимо установить датчик с аварийным выключателем. Когда давление достигнет номинала, компрессор выключится.

Важно! Не стоит полагаться на свою внимательность. Если вы «перекачаете» колесо – оно просто лопнет, наделав много шума и пыли. Если же лопнет стальной баллон – разлетевшиеся осколки могут привести к тяжелым увечьям, вплоть до летального исхода. Едва-ли ваша емкость будет новой, соответственно запас прочности еще ниже.

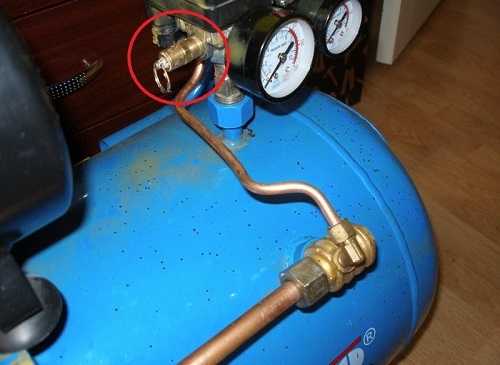

  1. В крайнем случае установите механический клапан аварийного сброса давления. И разумеется, в системе должен быть автономный манометр (помимо установленного на компрессоре)
  2. Конструкция должна быть устойчивой, полезно сделать стальную обрешетку, на случай разрыва ресивера
  3. Если вы редко пользуетесь построенным агрегатом, не оставляйте высокое давление надолго. Достаточно 0,5 атмосфер, для поддержания герметичности.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского.

И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

    • Компрессор от бытового холодильника (условно бесплатно)
    • Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
    • Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

    • Регулятор рабочего давления (редуктор)
    • Манометр (при наличии редуктора = 2 шт)
    • Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
    • Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
    • Реле давления (управляет работой компрессора)
    • Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации:

В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно.
Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.


Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Компрессор высокого давления своими руками

Если коленвал двигателя внутреннего сгорания, приводится в движение давлением от сгорания топливной смеси, почему не запустить процесс наоборот?

Использование ДВС в качестве компрессора не просто возможно. Вы получаете производительный и мощный агрегат, причем поршневая группа имеет хороший запас прочности. Главный вопрос – какой привод использовать. Учитывая общую энергоемкость – подойдет электромотор мощностью не менее 3 кВт.

компрессор высокого давления своими руками из двигателя автомобиля

При желании можно найти такой агрегат в приличном состоянии за разумную цену. Ну а живой мотор от «Жигулей» приобрести вообще не проблема. Коробка передач не нужна, как и стартерная группа. Система зажигания, впуска и выхлопа также удаляется.

Чтобы самодельный компрессор работал, достаточно системы смазки, охлаждения, и герметичной поршневой группы. ГРМ в процессе не участвует, распредвал можно демонтировать вместе с ремнем. Выпускные клапана не трогаем, просто проверим герметичность. А вот на впуске надо установить пружины послабее.

Клапана должны свободно подавать воздух в поршни.

Давление нагнетается через свечные колодцы. В них вкручиваются штуцера с шариковыми клапанами, работающими на выпуск. Четыре патрубка объединяются в рампу, и общий трубопровод подает сжатый воздух в ресивер. Разумеется, емкость должна быть соответствующая. Такому компрессору под силу давление в десятки атмосфер.

Если вы настроены серьезно и у вас есть старый двигатель от авто, например, от ВАЗ 2108 как в этом видео, то посмотрев детальную инструкцию по сборке вы сможете собрать свой самодельный компрессор из ДВС.

Итог:
В зависимости от потребностей и финансовых возможностей, вы можете собрать агрегат любого уровня сложности и производительности. Космические технологии не применяются, однако вопросы безопасности конструкции на первом месте.

obinstrumente.ru

советы и рекомендации по сборке

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин. Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

Принцип работы

Компрессор самодельный работает по элементарной схеме:

  • Подключается насос с электрическим питанием или ручного типа.
  • В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
  • В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

Воздушный компрессор необходим каждому автовладельцу

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

  • Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
  • В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
  • К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
  • В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
  • Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
  • При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
  • Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
  • В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
  • На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
  • На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
  • К магистрали подключить редуктор для сохранения давления внутри баллона.
  • За редуктором шланг прикрепляется к четвернику.
Компрессор из огнетушителя с мотором от холодильника
  • Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
  • Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Альтернативный способ, как сделать компрессор своими руками, – использовать газовый баллон на 50, асинхронный двигатель и компрессор от системы торможения в ЗИЛ-130. Все элементы устанавливаются на раму, но можно обойтись без неё и сделать несущий элемент из баллона, к которому прикрепляются насос, фильтр, электрический мотор, оборудование для управления работой.

Самый простой компрессорный блок своими руками можно сделать по пошаговому руководству:

  • Вварить штуцер в магистраль для ввода воздуха от насосной установки к ресиверу.
  • Закрепить переходник для выходной магистрали от ресивера к пневматическому инструменту.
  • Приварить штуцер для монтажа манометра.
  • Прикрепить переходник для подключения клапана сброса, его можно заменить на реле. При повышении давления до критических отметок будет выполняться сброс давления.
  • Снизу баллона врезать кран шарового типа для вывода конденсата.
  • Насос и мотор скрепить посредством ремня привода, который устанавливается на шкивы валов.
Компрессор из газового баллона с нагнетателем от грузового автомобиля
  • Создать электрическую систему установки: кнопка для включения, выключения, подключить 2 конденсатора ёмкостью 30 мкФ и пусковой элемент 60 мкФ, временное реле и пускатель магнитного типа.
  • К подводящей магистрали вразрез установить устройство для фильтрации потока воздуха.

Изготовление мощного автомобильного компрессора для покраски может выполняться по различным схемам. Главным достоинством перечисленных способов является доступность материалов.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Необходимые материалы

Правильно подготовить материалы – половина успешно выполненной работы по сборке компрессорной установки. Для создания классического аппарата с работой от сети 220 В потребуются:

  • манометр;
  • реле для контроля давления;
  • редуктор со встроенным фильтром защиты от масла и влаги;
  • очистной фильтр от бензинового мотора;
  • крестовина для воды с внутренней резьбой;
  • переходники под резьбу;
  • хомуты или стяжки;
Изготовление воздушного электрического компрессора своими руками
  • двигатель;
  • ресивер;
  • моторное масло;
  • переключатель для работы с напряжением 220 В;
  • латунные трубки;
  • шланг из материала, устойчивого к маслу;
  • доска;
  • медицинский шприц;
  • вещество для устранения коррозии;
  • шайбы, гайки и шпильки;
  • средство для создания герметичных соединений;
  • автоэмаль;
  • напильник;
  • небольшие колёса от игрушечных машин или мебели;
  • моторный фильтр от дизельного двигателя.

Собираем двигатель

Сначала подготовим мотор. Его роль заключается в нагнетании воздушного давления. Чтобы не покупать специальный двигатель, можно воспользоваться мотором от старого холодильника.

Мотор от старого холодильника для изготовления компрессора

В устройстве силового агрегата присутствует реле, оно пригодится для поддержания выбранного значения давления в системе. Профессионалы отмечают, что советские холодильники оснащались более эффективными моторами, они пригодны для создания компрессора большей мощности в сравнении с импортными изделиями.

Первым делом мотор снимают с холодильника. Чтобы он стал пригодным для использования, придётся подвергнуть корпус очистке. Важно применять моющее средство, которое предотвратит окисление и коррозию. После зачистки поверхности мотор пригоден для окрашивания.

Сборка самодельного компрессора:

  • Мотор содержит 3 трубки: 1 герметичная и 2 открытые для циркуляции воздуха. Требуется определение выходного и входного канала: самый простой способ узнать о роли трубок – включить мотор.
  • После внешней обработки необходимо заменить масло. Наилучшим образом подходит полусинтетическое средство, которое по характеристикам не уступает моторному и содержит различные полезные компоненты. Для замены используется заглушённая трубка, окончание которой спиливают напильником. Важно предотвратить попадание опилок в систему, поэтому, сделав надпил, нужно сломать трубку и ввести новое масло шприцом.
  • Важно качественно закрыть канал для заправки масла, чтобы предотвратить утечку. Подбирается винт с соответствующим сечением, на него наносится фум-лента. В процессе пригодится герметик. Болт плотно вкручивается в трубу.
  • Мотор и реле закрепляют на толстой доске-основе. Чувствительность реле требует соблюсти тот угол расположения мотора, который присутствовал в холодильнике. Дополнительно на двигателе устанавливается маркировка с рекомендуемым расположением корпуса для стабильной и полноценной работы.

Резервуар для сжатого воздуха

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает. При выборе резервуара важно учитывать величину давления, которую выдерживает баллон (указывается на корпусе). Альтернативным вариантом будет применении ресивера, старых ёмкостей от 10-литрового огнетушителя, так как эти резервуары герметичны и достаточно надёжны.

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает

Пусковой клапан заменяется переходником с резьбой, который накручивается на ресивер. Создание герметичного соединения обеспечит использование фум-ленты.

При наличии очагов коррозии на ресивере его предварительно очищают наждачной бумагой или шлифовальной машинкой. Для удаления ржавчины изнутри в ёмкость вливают специальное средство и тщательно перемешивают. Далее устанавливают крестовой переходник водопроводного типа, он монтируется при помощи герметика.

Собираем устройство

Окончательная сборка выполняется поэтапно:

  • Подготовленный ресивер и мотор крепят к толстой доске. Для фиксации к основе используют шайбы, гайки и шпильки. Расположение резервуара строго вертикальное. Надёжное соединение обеспечат 3 листа фанеры, на одном из которых вырезается отверстие для вставки ёмкости. Остальные листы прикрепляются к дереву и фанерному фиксатору ресивера. Со стороны пола к дну приваривают мебельные колёсики для простоты передвижения.
  • На трубку для захвата воздуха надевается шланг из резины, к которому крепится очистительный фильтр от бензинового мотора. Отдельные фиксаторы для крепления фильтра не потребуются, ведь давление на входе низкое.
  • Для предотвращения попадания частиц масла и воды в рабочий состав на выходную трубку устанавливается масловлагоотделяющий фильтр от дизельного мотора. Из-за относительно высокого давления в проводе рекомендуется использовать вспомогательные крепежи, подойдут винтовые хомуты.
  • Очистительный фильтр устанавливается на вход редуктора, он потребуется для создания развязки и направления движения воздуха. Соединение выполняется крестовиком водопроводного типа с обеих сторон. На противоположную грань устанавливается прессостат или манометр для контроля и регулировки уровня давления в ресивере. Сверху крестовика устанавливается реле регулировки. Все элементы монтируются герметично.
Материалы для сборки самодельного компрессора
  • Посредством регулировочного давления обеспечивается прерывчатая работа самодельной конструкции. Для настройки реле воздействуют на 2 пружины: одна для установки максимального давления, а вторая – минимального.
  • Контакт электрической цепи подключается к нагнетателю, а второй соединяется с фазой «минус». Второй провод коммутируется с нагнетателем через тумблер и с фазой сети. Тумблер выполняет роль пусковой кнопки для активации и деактивации устройства без вынимания вилки. Все контакты подключаются методом пайки, а затем изолируются.
  • Покраска металлических конструкций.

После создания компрессора остаётся лишь проверить его работоспособность.

Испытываем и настраиваем самодельный компрессор для покраски авто

Изготовив мощный компрессор своими руками, следует подключить к нему краскопульт.

Алгоритм проверки:

  • Положение тумблера установить в неактивную позицию, вилку подключить к электрической цепи.
  • Изначально реле установить на невысоком значении и запустить установку. Контролировать работу по показаниям манометра. Сейчас пользователю следует убедиться в исправности реле, оно должно размыкать цепь при превышении показателей.
  • Для проверки отсутствия протечек применяется мыльный раствор, которым смачиваются все соединения.
  • Теперь краскопульт включают для освобождения ёмкости от воздуха. Если система исправна, после падения давления аппарат должен включиться.

Если устройство прошло все этапы проверки, рекомендуется опробовать аппарат в деле, попробовав провести покраску элемента кузова. Наибольшее внимание уделяется качеству слоя и состава, а также стабильности работы.

Испытываем и настраиваем самодельный компрессор для покраски авто

Рекомендации

Рекомендуем ознакомиться с советами:

  • Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
  • До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
  • Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
  • До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Заключение

При изготовлении компрессора электрического типа вручную удаётся сэкономить немалую сумму. Дополнительно конструкцию можно дооборудовать для создания аппарата, пригодного для конкретных целей. Готовая установка часто используется для окрашивания, подключения пескоструйного аппарата, продувания кузова после мойки и накачивания колёс.

Originally posted 2018-05-03 11:52:46.

mensdrive.ru

Ресивер для компрессора из газового баллона своими руками

Как это не покажется странным, но ресивер из газового баллона – вещь востребованная и важная для многих людей. Непосредственно ресивером должна служить определенная емкость, которая была изначально создана для  хранения в ней газов или жидкостей, находящихся под давлением. Ресивер нельзя сделать из пластиковых емкостей! Отличный и единственно верный вариант, а также полностью безопасный – это ресивер из газового баллона 50 л, так как сама емкость способна выдерживать большие нагрузки.

О том, как сделать ресивер из газового баллона

Для того чтобы работы прошли правильно и конечный продукт получился полностью безопасным в эксплуатации, очень важно знать до начала работ, как сделать ресивер из газового баллона. Первое, что требуется – это подготовить непосредственно емкость, инструменты и запастись временем, поскольку для изготовления ресивера по всем правилам может потребоваться несколько часов.

Важным элементом является реле давления, поскольку оно будет регулировать его в готовом агрегате. Также среди запчастей должен находиться и манометр, рассчитанный на 10 атм. Газовый баллон в качестве ресивера используется не первый год, поэтому в интернете можно найти много подробных планов и чертежей по его созданию, если опыта в подобной работе еще нет.

Когда все инструменты собраны, наступает следующий этап – сборка, а именно, столярные работы. Прежде всего, необходимо подготовить баллон, открутить или срезать вентиль, чтобы уменьшить давление внутри, затем промыть водой обязательно в большом количестве, чтобы убрать остатки содержимого со стенок. Таким образом, будущий ресивер из газового баллона готов к дальнейшей работе. После того как баллон будет подготовлен, потребуется найти деревянную основу, подойдет, если нет ничего другого и обычная ДСП. После к баллону потребуется приварить две ножки, как раз для последующего удобного крепления баллона к приготовленной деревянной основе.

Для того чтобы создать ресивер из газового баллона своими руками, потребуется очистить старую краску, чтобы зачистить ржавчину, если она имеет место быть, поскольку она ухудшает состояние баллона, следовательно, и его надежность. Сборка и отладка конструкции в целом может занять несколько дней, поэтому лучше всего сразу посмотреть, как выглядит готовый ресивер из газового баллона, фото также можно отыскать в сети.

Важно отметить, что если все делать по правилам, то большее количество времени займет не изготовление ресивера, а поиск необходимых для работы деталей и комплектующих. Необходимо приобрести такие детали и агрегаты, как обратный клапан, электроконтактное реле и регулятор давления, лучше всего  с водоотстойником и фильтром. Качественно собранный  ресивер для компрессора из газового баллона будет служить долго и не причинит беспокойства владельцу.

Обратный клапан – вещь необходимая, так как он позволяет мотору спокойно и плавно запускаться даже при наличии высокого давления внутри системы. Если его не установить, то конструкция будет просто гудеть и не запускаться. Подобное поведение может стать причиной перегрева всей конструкции, поэтому на это важно обратить особое внимание. Электроконтактное реле позволяет не испытывать проблем с включением и отключением агрегата при достижении определенных значений воздушного давления, регулятор давления с отстойником воды, а также встроенным фильтром и манометром позволяет выставлять желаемое  рабочее давление и не беспокоиться о чистоте имеющегося воздушного потока.

Таким образом, ресивер из газового баллона потребует от человека особых знаний и умений, но позволит обеспечить бесперебойную работу агрегата при условии, что он собран в соответствие с нормами и требованиями по безопасности. Если собственных знаний не достаточно или имеются сомнения, лучше выбрать хорошее обучающее видео, или проконсультироваться со специалистом, чтобы избежать неприятностей в процессе использования не надежной конструкции. Внимание к мелочам – залог успеха, в отношении ресивера эта истина также справедлива и должна выполняться особенно тщательно.

Похожие статьи

Бытовые газоанализаторы для квартир: сигнализатор, датчик, детектор, что купить Читать далее Причины замерзания газового редуктора на Газели: как выгнать воздух и убрать воздушную пробку Читать далее Газовые шланги, устойчивые к морозам: GPBD GOK 9 мм, БРТ ф 9,0, цена, купить Читать далее Подбор редукторов к газовым пушкам: Master, Ballu, Fubag, Sturm Читать далее

ballony.com.ua

Ресивер для компрессора из газового баллона своими руками

Для того чтобы принять для себе решение – миф, развод с целью наживы или реально работающий прибор?

Как известно еще из школьного курса химии, кислородный баллон и масло – вещи несовместимые и даже опасные. Нередки случаи неприятных инцидентов и даже взрывов, в эпицентре которых находятся кислородные баллоны.

Рубрики

Ресивер из газового баллона: сложности в сборке и оптимальная работа

Как это не покажется странным, но ресивер из газового баллона – вещь востребованная и важная для многих людей. Непосредственно ресивером должна служить определенная емкость, которая была изначально создана для хранения в ней газов или жидкостей, находящихся под давлением. Ресивер нельзя сделать из пластиковых емкостей! Отличный и единственно верный вариант, а также полностью безопасный – это ресивер из газового баллона 50 л, так как сама емкость способна выдерживать большие нагрузки.

О том, как сделать ресивер из газового баллона

Для того чтобы работы прошли правильно и конечный продукт получился полностью безопасным в эксплуатации, очень важно знать до начала работ, как сделать ресивер из газового баллона. Первое, что требуется – это подготовить непосредственно емкость, инструменты и запастись временем, поскольку для изготовления ресивера по всем правилам может потребоваться несколько часов.

Важным элементом является реле давления, поскольку оно будет регулировать его в готовом агрегате. Также среди запчастей должен находиться и манометр, рассчитанный на 10 атм. Газовый баллон в качестве ресивера используется не первый год, поэтому в интернете можно найти много подробных планов и чертежей по его созданию, если опыта в подобной работе еще нет.

Когда все инструменты собраны, наступает следующий этап – сборка, а именно, столярные работы. Прежде всего, необходимо подготовить баллон, открутить или срезать вентиль, чтобы уменьшить давление внутри, затем промыть водой обязательно в большом количестве, чтобы убрать остатки содержимого со стенок. Таким образом, будущий ресивер из газового баллона готов к дальнейшей работе. После того как баллон будет подготовлен, потребуется найти деревянную основу, подойдет, если нет ничего другого и обычная ДСП. После к баллону потребуется приварить две ножки, как раз для последующего удобного крепления баллона к приготовленной деревянной основе.

Для того чтобы создать ресивер из газового баллона своими руками, потребуется очистить старую краску, чтобы зачистить ржавчину, если она имеет место быть, поскольку она ухудшает состояние баллона, следовательно, и его надежность. Сборка и отладка конструкции в целом может занять несколько дней, поэтому лучше всего сразу посмотреть, как выглядит готовый ресивер из газового баллона, фото также можно отыскать в сети.

Важно отметить, что если все делать по правилам, то большее количество времени займет не изготовление ресивера, а поиск необходимых для работы деталей и комплектующих. Необходимо приобрести такие детали и агрегаты, как обратный клапан, электроконтактное реле и регулятор давления, лучше всего с водоотстойником и фильтром. Качественно собранный ресивер для компрессора из газового баллона будет служить долго и не причинит беспокойства владельцу.

Обратный клапан – вещь необходимая, так как он позволяет мотору спокойно и плавно запускаться даже при наличии высокого давления внутри системы. Если его не установить, то конструкция будет просто гудеть и не запускаться. Подобное поведение может стать причиной перегрева всей конструкции, поэтому на это важно обратить особое внимание. Электроконтактное реле позволяет не испытывать проблем с включением и отключением агрегата при достижении определенных значений воздушного давления, регулятор давления с отстойником воды, а также встроенным фильтром и манометром позволяет выставлять желаемое рабочее давление и не беспокоиться о чистоте имеющегося воздушного потока.

Таким образом, ресивер из газового баллона потребует от человека особых знаний и умений, но позволит обеспечить бесперебойную работу агрегата при условии, что он собран в соответствие с нормами и требованиями по безопасности. Если собственных знаний не достаточно или имеются сомнения, лучше выбрать хорошее обучающее , или проконсультироваться со специалистом, чтобы избежать неприятностей в процессе использования не надежной конструкции. Внимание к мелочам – залог успеха, в отношении ресивера эта истина также справедлива и должна выполняться особенно тщательно.

http://ballony.com.ua

legkoe-delo.ru

Компрессор своими руками

Уважаемые посетители сайта ” В Гостях У Самоделкина” как вы уже наверное догадались в данной статье речь пойдет о создании компрессора своими руками, а донорам будет служить двигатель от старенького советского холодильника. Данный мотор по назначению своему поддерживает принудительную циркуляцию охлаждающей жидкости в холодильнике, либо фреона.

Автор данного изобретения взял этот принцип и подумал моторчик гоняет фреон, значит и воздух сможет нагнетать) как просто, так и в болон ресивера.
Хорошая и самое главное очень экономная задумка, потому как почти все детали мастер получил бесплатно.

Принцип работы довольно таки прост, мотор работает нагнетает воздух который переходит в ресивер, а далее уже куда пожелаете, хоть колеса подкачать, или же краска-пульт подключить.

И так чтобы во всем разобраться следует просмотреть фотоотчет и изучить перечень необходимых материалов и инструментов.

Материалы
1) мотор от холодильника
2) болон
3) редуктор
4) переходник
5) армированный шланг
6) лента фум
7) манометр
8) трубка

Инструменты
1) набор гаечных ключей
2) плоскогубцы
3) отвертка
4) нож

Для ознакомления автор сначала дает возможность просмотреть чертежи и схемы подключения, работы компрессора.

Значит из старого холодильника извлекается мотор.Подключаются шланги на вход и на выход, обязательно следует устанавливать топливные фильтра во избежание засорения агрегата.Затем берутся манометр, переходник и редуктор.Собирается все в единое целое.Присоединяется к баллону ресивера.соединяются мотор холодильника и болон армированным шлангом.На выход из ресивера тоже желательно установить аналогичный шланг.Все подключено и готово к работе).
Так же автор отснял видеоинструкцию по созданию и дальнейшей эксплуатации данного компрессора.


Благодарю за внимание.
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
