Рейсмусовый станок Корвет: 21, 26, 27
СодержаниеРейсмусовый станок — оборудование, используемое для стачивания прямолинейных заготовок по толщине. Такие станки широко применяются при производстве древесных плит и щитов, а также для получения строганных досок требуемых размеров.
Рейсмус Корвет
В данной статье рассмотрены рейсмусы бренда Корвет, принадлежащего отечественной компании Энкор. Мы изучим ассортимент агрегатов, их технические характеристики и особенности конструкции, и приведем отзывы владельцев данных станков.
Читайте также все о моделях распиловочных станков Корвет.
Рейсмусовый станок — устройство, принцип работы
Рейсмусы, в зависимости от конструктивных особенностей, классифицируются на два типа — односторонние и двухсторонние. В односторонних агрегатах обрабатывается только верхняя поверхность детали, тогда как в двухстороннем оборудовании имеется два ножевых вала, которые снимают материал как сверху, так и снизу.
Читайте также: в чем преимущества рейсмусового станка Интерскол?
Принцип работы фуговально-рейсмусового станка достаточно прост, рассмотрим его на примере одностороннего устройства. Обрабатываемая деталь укладывается на рабочий стол и заправляется в когтевую защиту, где ее захватывает валик подачи — заготовка прижимается валиком к столу и перемещается в сторону ножевого вала.
Перед валом размещено прижимное устройство, которое придавливает заготовку к столу и снимает присутствующую на ее поверхности стружку. Далее заготовка попадает на ножевой вал, который в процессе вращения снимает слой материала определенной толщины. За счет прижима полностью исключается возможность возникновения вибраций при обработке.

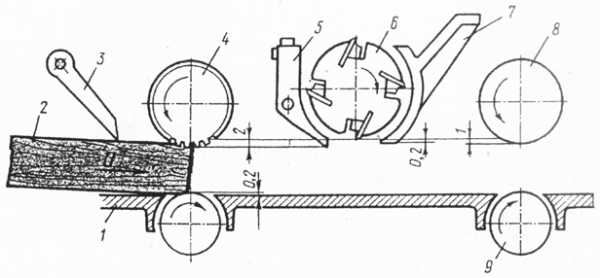

Схема рабочего узла рейсмусового станка
Сам ножевой вал зафиксирован на верхней части станины (несущего каркаса станка) с помощью подшипников и соединен посредством ременной либо клиномерной передачи с двигателем. Подающие валики размещены с обеих сторон вала — сверху (крепятся на станине) и снизу (на столе). Стол, при этом, является регулируемым, его положение по вертикали можно изменять, подстраивая тем самым станок под обработку заготовок требуемой толщины.
В разных моделях фуговально-рейсмусовых станков Корвет скорость автоматической подачи заготовки валиками варьируется в пределах 5-30 м/мин. Валики имеют сборную конструкцию, они состоят из нескольких колец, надетых на центральный вал. При этом передний валик выполняется рифленым, что обеспечивает лучший контакт с обрабатываемой заготовкой.
Читайте также: о создании заточного станка для ножей своими руками.
В двухстороннем оборудовании нижний ножевой вал монтируется на суппорте, способном выдвигать вал за пределы корпуса станка для установки и заточки ножей. Отметим, что для обслуживания двухстороннего рейсмуса необходимо задействовать 2-ух операторов.
к меню ↑
Недостатки рейсмусов Корвет (видео)
к меню ↑
Рейсмусовые станки Корвет — разновидности
Несмотря на то, что Энкор является отечественной компаний, вся реализуемая фирмой продукция произведена в Китае, в том числе и рейсмусы под брендом Корвет. Оборудование закупается у китайских ОЕМ-предприятий и продается под собственным брендом. Это не является критическим недостатком, поскольку качество сборки корветовских станков лучше, чем у большинства конкурентов в их ценовой категории.
Читайте также: виды и особенности ленточнопильных станков Корвет.
Среди многообразия рейсмусов Корвет (в ассортименте представлено свыше 10 разных модификаций), наиболее популярными являются следующие модели:
- Корвет 21;
- Корвет 26;
- Корвет 27.
Рассмотрим каждую из разновидностей оборудования детальнее.
к меню ↑
Корвет 21
Рейсмус Корвет 21 (арт. 90210) является оборудованием профессионального класса, предназначенным для бытовой и промышленной эксплуатации. Агрегат укомплектован коллекторным движком на 1500 Вт, оснащенным тепловым реле, которое устраняет характерные для моторов данного типа проблемы с перегревом, отключая двигатель по достижению максимально допустимой температуры.
Станок Энкор Корвет по дереву 21 оборудован ременной передачей, которая обеспечивает минимальный уровень шума в процессе работы и сводит к минимуму возможность заклинивания патрона. Мотор Корвет 21 способен выдавать 8000 об/мин на холостом ходу.
Корвет 21
data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>
К достоинствам станка Корвет 21 отнесем наличие раздвижного рабочего стола, позволяющего обрабатывать заготовки большой длины, а также увеличенное до 2-ух количество ножей на строгальном валу, что гарантирует более эффективное строгание.
Рассмотрим технические характеристики станка Энкор Корвет 21:
- параметры строгания: ширина — до 318 мм, глубина за проход — 2.5 мм;
- толщина заготовки — от 6 до 153 мм;
- диаметр строгального вала — 48 мм;
- скорость автоподачи заготовки — 8 м/мин.
Энкор Корвет 21 – рейсмус настольного типа, обладающий компактными габаритами, его размеры составляют 61*37*47 см, а вес — 41 кг.
Корвет 21 330 “Эксперт
“Также существует модернизированная версия данной модели — Корвет Эксперт 21 330. Данная модификация отличается наличием встроенной турбины для очистки рабочей зоны от стружки, что позволяет эксплуатировать станок без дополнительного пылесоса. Также в Корвет 21 330 предусмотрен механизм фиксации рабочего вала, за счет которого увеличивается точность обработки заготовок по размеру, что делает Корвет 21 330 предпочтительным выбором для серийного производства.
В Корвет Эксперт 21 3330 улучшению подверглась и функциональность, так ширина обработки в нем увеличена до 330 мм, а глубина строгания до 2.8 мм. Уменьшена лишь скорость автоподачи заготовки — до 6 м/мин.
Читайте также об особенностях конструкции и правилах эксплуатации торцовочной пилы Корвет 4М.
к меню ↑
Корвет 26
Фуговальный станок Энкор Корвет 26 — многофункциональное оборудование, способное выполнять операции строгания и рейсмусования деревянных заготовок. Корвет 26 укомплектован движком на 1500 Вт, выдающем до 8000 об/мин на холостом ходу.
Станок является односторонним, он оснащен строгальным валом диаметром 50 мм с двумя ножами. Конструктивное исполнение Энкор Корвет 26 схоже с компоновкой 21-го Эксперта, в нем предусмотрена встроенная турбина, узел фиксации рабочего вала, направляющая планка с наклоном 450 и возможность регулировка рабочего стола по высоте.
Стол агрегата выполнен из чугуна, он имеет отполированную поверхность, обеспечивающую минимальное трение площадки с обрабатываемыми заготовками.

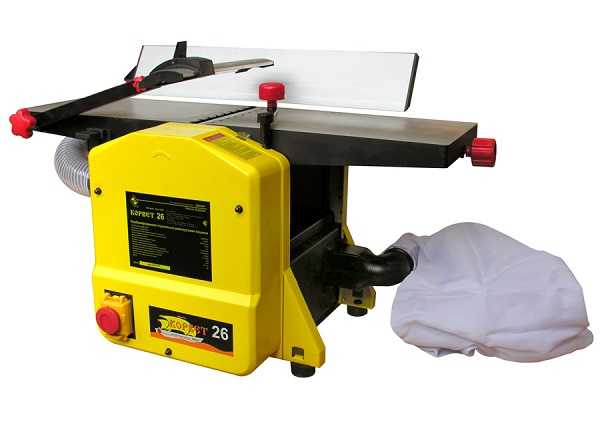

Корвет 26
Технические характеристики фуговально-рейсмусового станка Энкор Корвет 26:
- параметры строгания: ширина — до мм, глубина за проход — 2 мм;
- толщина заготовки — от 5 до 120 мм;
- скорость автоподачи заготовки — 8 м/мин.
- размеры рабочих столов: строгального — 74*21 см, рейсмусового — 25*25 см.
На данный агрегат подходят строгальные ножи шириной 204 мм. Резцы имеет смысл заменить сразу же после покупки станка, поскольку отзывы владельцев свидетельствуют о неудовлетворительном качестве комплектных ножей.
Читайте также: «Устройство дерево и металлообрабатывающих строгальных станков».
к меню ↑
Корвет 27
Станок рейсмусовый Энкор Корвет 27 является компактным, но при этом функциональным агрегатом для промышленной и бытовой эксплуатации. Отличительной чертой данного станка является наличие цифрового дисплея, который отображает текущие рабочие параметры устройства — глубину строгания и скорость подачи детали.
Преимуществом Энкор Корвет 27 перед аналогами является увеличенная до 1800 Вт мощность двигателя (9000 об/мин) и возможность тонкой настройки глубины среза с шагом в 0.5 мм. Предусмотрены две скорости автоматической подачи заготовки — 6 и 4 м/мин.
Рабочий стол станка чугунный, с отполированной поверхность. На столе имеются ролики для возврата обрабатываемой детали, также агрегат оснащен механизмом фиксации высота стола и удлинителями. Корпус устройства укомплектован = ручками для удобной переноски оборудования.
Корвет 27
Технические характеристики Корвет 27:
- параметры строгания: ширина — до 330 мм, глубина за проход — 3 мм;
- толщина заготовки — от 5 до 150 мм;
- диаметр строгального вала — 48 мм;
- размеры стола — 33*29 см, с удлинителем — 36*68 см.
Стоимость рейсмуса Корвет 27 составляет 32 тысячи — это отличный выбор как для домашней мастерской, так и для использования в условиях мелкосерийного производства.
к меню ↑
Отзывы
Изучите отзывы о рейсмусах компании Энкор от владельцев данного оборудования.
В. С. Боровой, 39 лет:
Знакомый, работающий в строительном магазине, среди недорогих рейсмусовых станков порекомендовал Корвет 21. За 2 года эксплуатации данного станка серьезных проблем не выявлено — сборка, конечно, не без изъянов (китаец все таки), однако ремонтопригодность и недорогие запчасти перекрывают данную проблему.
И. Л. Быков, 27 лет:
Взял отцу на подарок рейсмус Корвет 27. На первый взгляд агрегат добротный — массивный корпус, удобно расположенные узлы управления. Расстраивает небольшой диаметр строгального вала, на движок 1800 Вт могли бы и 50 мм поставить, но в целом модель неплохая.
data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>
ostanke.ru
Корвет-21 Станок рейсмусовый деревообрабатывающийСхемы, описание, характеристики
Поставщиком рейсмусового деревообрабатывающего станка Корвет-21 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.
Производитель – компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.
Корвет-21 Станок рейсмусовый деревообрабатывающий переносной электрический. Назначение, область применения
Рейсмусовый деревообрабатывающий станок «Корвет-21» (далее станок) предназначен для строгания заготовок из древесины в предварительно заданные размеры. Машина не рассчитана на работу при непрерывном производстве.
На станках не допускается обработка металлов, асбоцементных материалов, камня и подобных материалов, мягких пластмассовых и резиноподобных материалов.
Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.
Станок может эксплуатироваться в нормальных климатических условиях:
- температура окружающей среды от 1 до 35 °C
- относительная влажность воздуха до 80 % при температуре 25 °C
Корвет-21 Общий вид рейсмусового деревообрабатывающего станка

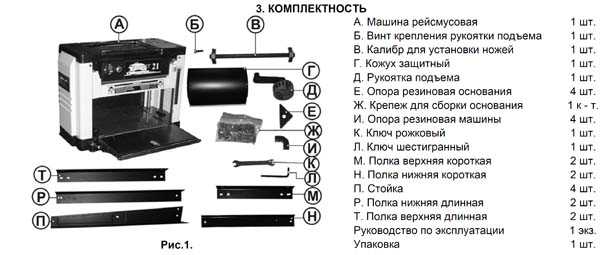

Комплект поставки рейсмусового станка Корвет-21
Перечень комплекта поставки рейсмусового станка Корвет-21
- А. Станок рейсмус
- Б. Винт крепления рукоятки подъема
- В. Калибр для установки ножей
- Г. Кожух защитный
- Д. Рукоятка подъема
- Е. Опора резиновая основания
- Ж. Крепеж для сборки основания
- И. Опора резиновая машины
- К. Ключ рожковый
- Л. Ключ шестигранный
- М. Полка верхняя короткая
- Н. Полка нижняя короткая
- П. Стойка
- Р. Полка нижняя длинная
- Т. Полка верхняя длинная
- Руководство по эксплуатации
- Упаковка
Состав рейсмусового станка Корвет-21
Устройство рейсмусового станка Корвет-21
Машина состоит из следующих сборочных единиц и деталей:

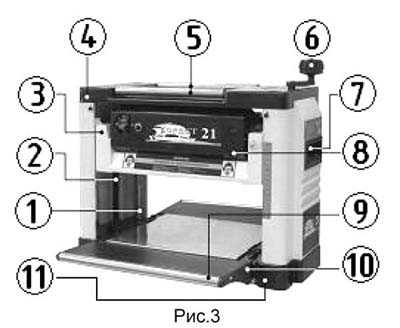

Ограждения и защитный кожух (Рис 3, 4). Конструктивно машина собрана по жесткой пространственной схеме на литом основании (11) со стальными несущими колоннами (1) по углам. По колоннам (1) резьбовыми осями (2) при помощи коленчатой рукоятки (6) перемещается рабочая платформа (3). Сверху машина закрыта защитным кожухом (4), являющимся одновременно опорой для дополнительных роликов (5) и связывающим элементом для несущих колонн (1). Боковые стороны закрыты металлическими ограждениями (7) с выемками для переноски машины. Сзади рабочая зона машины закрывается от разлетающихся стружек защитным кожухом (12), конструкция которого позволяет использовать систему пылеотсоса.

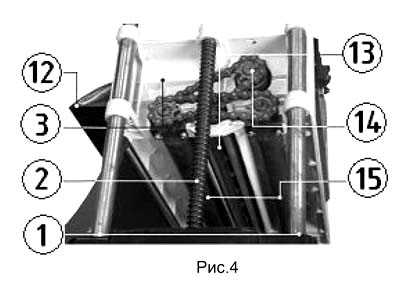

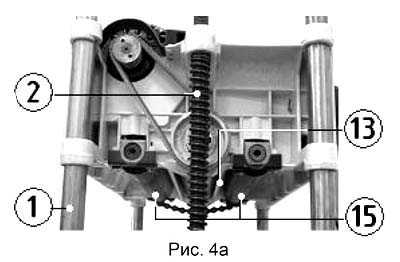

Корвет-21 Электропривод и понижающий редуктор (рис. 3, 4, 4а)
Строгальный вал (13) с закрепленными на нем строгальными ножами приводится во вращение коллекторным двигателем через ременную передачу, рис. 4а. Конструктивно узел привода объединен в один блок и включает понижающий редуктор с цепной передачей (14) для перемещения заготовок в рабочую зону.
Ремень передачи, код (артикул) для заказа – 25601
Корвет-21 Ведущие и вспомогательные ролики
Подача обрабатываемой заготовки из древесины к вращающемуся строгальному валу (13) осуществляется автоматически через ведущие подпружиненные обрезиненные ролики (15), Рис 3, 4. Заготовки подаются к ведущим роликам по вспомогательным роликам (9), установленным на удлинителях рабочего стола (10). На верхнем ограждении машины для облегчения возврата предварительно обработанной заготовки на исходную позицию для повторного прогона предусмотрены дополнительные металлические ролики (5), Рис 3, 5.
Строгальный вал со строгальными ножами (13) (Рис. 4)
Строгальные ножи машины данного варианта комплектации – стальные, односторонние. Ножи фиксируются клиновыми планками с помощью 7 винтов (подробную информацию см. в разделе 12.2).

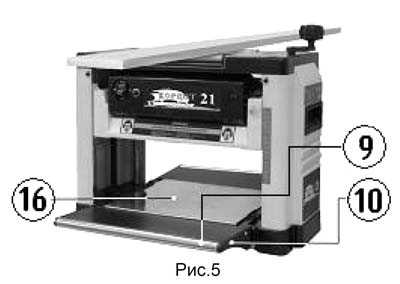

Рабочий стол, удлинители стола и рабочая платформа (Рис. 3, 5)
Рабочий стол (16) литого основания покрыт полированным стальным листом с невысокими боковыми ограничителями. Для обеспечения повышенной точности обработки заготовок машина снабжена откидывающимися удлинителями рабочего стола (10) с вспомогательными роликами (9), облегчающими продвижение и строгание заготовок.

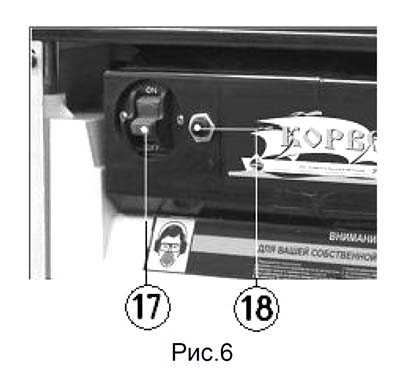

Сетевой выключатель и тепловой прерыватель (Рис. 6)
Сетевой выключатель (17), помимо функции включения – выключения машины в штатном режиме, обеспечивает защитную функцию, предотвращая несанкционированное включение при отсутствии оператора, поскольку выключатель снабжен съемным ключом. Если вы намереваетесь оставить машину на длительное время и не имеете возможности ограничить к ней доступ посторонних лиц или детей, извлеките блокирующий ключ в положении выключателя «ВЫКЛ». Храните его в надежном месте в вашей мастерской. Для повторного включения машины установите блокирующий ключ и переведите выключатель в положение «ВКЛ».
Для защиты от перегрузок в машине предусмотрен прерыватель питания (18). При возникновении перегрузки срабатывает тепловое реле, кнопка поднимается над панелью, и электропитание машины прерывается. В этой ситуации подождите несколько минут, после чего нажмите кнопку, опустив ее в исходное положение.
ВНИМАНИЕ: Перед включением машины в электрическую сеть выключатель всегда должен находиться в положении «ВЫКЛ».
Основные операции рейсмуса Корвет-21
Предварительное строгание. Предварительное строгание необходимо для получения заготовки желаемой толщины и одновременного создания ровной поверхности, параллельной противоположной стороне заготовки.
Навык предварительного строгания состоит, главным образом, из правильной оценки глубины строгания в различных ситуациях. Вы должны учитывать не только ширину заготовки, но и твердость древесины, ее влажность, прямолинейность, направление слоев и их структуру.
Степень влияния этих факторов на качество законченной работы можно узнать только опытным путем. Во всех случаях рекомендуется при работе с новым видом древесины (или с древесиной, имеющей необычные свойства) сделать пробную обработку с использованием обрезков этого материала.
Всегда начинайте работу с легкого поверхностного прохода. Глубина строгания при последующих прогонах может быть увеличена до 2,5 мм (см. табл. 2). Помните, что малая глубина строгания создает более гладкую поверхность, чем большая.
Для установки глубины строгания поворачивайте коленчатую рукоятку (6). Значение глубины считывается по шкале (32). Устанавливаемое значение меняется на 2 мм с каждым оборотом ручки (6).
ВНИМАНИЕ: Никогда не устанавливайте глубину строгания более 2,5 мм за один прогон и не пытайтесь строгать заготовки длиной менее 130 мм. Внимательно следите за тем, чтобы обрабатываемая заготовка в процессе строгания перемещалась перпендикулярно роликам (15) подачи заготовки. Одновременная обработка нескольких (особенно коротких) заготовок ЗАПРЕЩЕНА, т. к. ролики (15) подачи заготовки могут не захватить самую тонкую из заготовок, и она будет с силой выброшена назад ножами (23) строгального вала (13). Невыполнение этих требований может привести к заклиниванию заготовки между роликами (15) подачи заготовки и элементами машины и, как следствие, к поломке звездочек и обрыву цепей привода (17) роликов (15) подачи заготовки, Рис. 4. Всегда защищайте лицо соответствующим защитным щитком или очками.
Не обрабатывайте заготовки толщиной менее 6 мм и более 153 мм.
Чистовое строгание и дополнительные операции. Если предстоит снять большое количество материала, коленчатой рукояткой (6) опустите рабочую платформу (3) (не более чем на 2,5 мм) и выполните проход.
Повторяйте эту операцию до достижения желаемой толщины.
Чистовое строгание, как и предварительная прогонка, наилучшим образом достигается малой глубиной строгания заготовки. Однако, на качество чистовой обработки оказывают влияние еще несколько факторов:
Опора роликовая
Для создания удобства при работе с машиной рекомендуем приобрести опору роликовую, которая облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового изделия после обработки.
Корвет-21 станок рейсмусовый. Схема и детали сборки
Корвет-21 станок рейсмусовый. Схема и детали сборки. Смотреть в увеличенном масштабе
Корвет-21 Станок рейсмусовый деревообрабатывающий. Видеоролик
Обзор
Технические характеристики рейсмусового станка Корвет-21
| Наименование параметра | Корвет-21 | |
|---|---|---|
| Основные параметры | ||
| Частота вращения ножей (на холостом ходу), об/мин | 8000 | |
| Количество строгальных ножей на строгальном валу | 2 | |
| Минимальная длина обрабатываемой заготовки, мм | 130 | |
| Диапазон толщины обрабатываемых заготовок, мм | 6..153 | |
| Подача заготовок | Механ | |
| Диаметр строгального вала, мм | 48 | |
| Размер рабочего стола, мм | 295 х 318 | |
| Размер строгального стола, мм | 964 х 210 | |
| Размер рабочего стола с удлинителями, мм | 695 х 380 | |
| Максимальная ширина строгания, мм | 318 | |
| Скорость механической подачи заготовки, м/мин | 8 | |
| Максимальная глубина строгания при ширине строгания менее 150 мм, мм | 2,5 | |
| Максимальная глубина строгания при ширине строгания от 150 до 240 мм | 1,5 | |
| Максимальная глубина строгания при ширине строгания от 240 до 300 мм | 1,0 | |
| Максимальная глубина строгания при ширине строгания от 300 до 318 мм | 0,5 | |
| Электрооборудование станка | ||
| Род тока питающей сети | 220В 50Гц | |
| Количество электродвигателей на станке, шт | 1 | |
| Электродвигатель – номинальная мощность, кВт | 1,5 | |
| Габарит и масса станка | ||
| Габарит станка (длина х ширина х высота), мм | ||
| Масса станка, кг |
Полезные ссылки по теме. Дополнительная информация
Каталог справочник деревообрабатывающих станков
Паспорта деревообрабатывающих станков
stanki-katalog.ru
Рейсмус Корвет 21
Скачать паспорт Рейсмуса Корвет-21
Рейсмус Корвет 21 – малогабаритный переносной рейсмусовый станок.
Столярная обработка мебельных щитов, досок и брусков, требует использования именно рейсмусного станка. Простота и надежность является главным приемуществом модели Корвет 21.
Назначение
Рейсмус предназначен для строгальной обработки деревянных заготовок по заданному размеру. Заготовки, предварительно обработанные на фуганке, базовой поверхностью подаются на рабочий стол .
Подача обрабатываемой заготовки к строгальным ножам осуществляется автоматически. За один проход станок снимает слой до 2,6 мм., в зависимости от типа заготовки.
Для защиты электро двигателя на станке предусмотренно тепловое реле, которое срабатывает и обесточивает станок при возникновении перерузки.
Ременная передача делает станок относительно тихим, и в некоторой степени защищает электро двигатель от перегрузок.
На строгальный вал устанавливаются два строгольных ножа, (для правильной установки ножей в комплекте станка имеется специальное приспособление.
Рекомендуем приобрести роликовые опоры, для удобства работы с длинными заготовками , при подаче заготовки на обработку.
Для надежной установки так же рекомендуем приобрести специальное основание, которое позволит установить и закрепить станок Корвет 21 в удобном и надежном месте, не занимая рабочие столы и верстаки.
| ХАРАКТЕРИСТИКИ | |
| Модель | Корвет 21 |
| Номинальная потребляемая мощность двигателя. Вт | 1500 |
| Номинальное напряжение питания. В/Гц | 220/50 |
| Тип электродвигателя | коллекторный |
| Передача | ременная |
| Строгание | односторонний |
| Частота вращения рабочего вала, об/мин | 8000 |
| Скорость автоматической подачи, м/мин | 8 |
| Число скоростей | 1 |
| Макс. толщина обрабатываемой заготовки, мм | 153 |
| Мин. толщина обрабатываемой заготовки, мм | 6 |
| Макс. ширина обрабатываемой заготовки, мм | 318 |
| Макс. глубина строгания за один проход, мм | 2,5 |
| Количество ножей на рабочем валу. шт. | 2 |
| Диаметр рабочего вала, мм | 48 |
| Размер рабочего стола, мм | 295×318 |
| Размер рабочего стола с удлинителями, мм | 695×380 |
| Масса нетто/брутто, кг | 39/41 |
| Размер упаковки (ДхШхВ). мм | 610x370x470 |
(Ограничитель глубины строгания широких заготовок для защиты станка от перегрузок. Ключ для защиты от несанкционированного включения. Верхние ролики для облегчения возврата заготовки в зону строгания).
