Крючок для вязания арматуры: виды и самостоятельное изготовление

Каркас с большим количеством арматуры нежелательно подвергать сварочным работам. Это может спровоцировать коррозию и потерю качества железа. Специалисты советуют соединять элементы монолитной конструкции методом вязки, которая обеспечивает прочность монтажа. Для скрепления стальной проволоки бетонных конструкций с ненагруженными участками используют специальный инструмент – крючок для вязания арматуры.

Назначение крючка для вязки арматуры

Приспособление обеспечивает удобство, быстроту и безопасность работы. С его помощью связывают между собой перпендикулярные прутья толщиной не более 2 мм в местах их пересечения. Сфера применения – ленточный фундамент, строительство жилых, производственных и административных объектов.

Вязальный крючок несложно сделать самостоятельно, если знать особенности его конструкции.

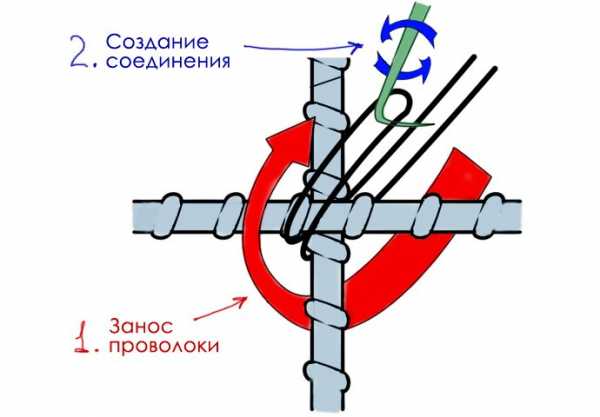

Схема вязки арматуры крючком

Разновидность крючков для вязания

Технология связки арматуры довольно простая. Она не требует специальных навыков, что вполне подходит начинающим строителям. Вязание арматуры помогает узнать алгоритм работы, почувствовать оптимальное напряжение материала для создания качественных узлов. Существуют несколько видов приспособления.

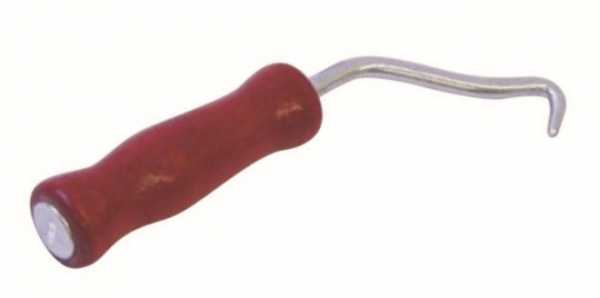

Простая конструкция

Простые крючки позволяют легко захватывать петли. Инструмент выглядят как стержень с изогнутым наконечником для захвата проволоки и удобной рукояткой со встроенным подшипником. Форма стержня имеет неправильный изгиб. Несмотря на то, что приспособление вращают вручную, оно способно развить высокую скорость и туго затянуть проволоку.

Простые крючки удобны для домашнего пользования, особенно если нужно выполнять небольшой объем работ. Скорость скручивания такая же, как у шуруповерта. Вязание арматуры напоминает размешивание краски в банке специальной деревянной лопаткой. Инструмент имеет ряд положительных качеств:

• низкая стоимость;
• простая эксплуатация;
• подходит для труднодоступных мест.

Крюк из электрода своими рукам

Крючок с винтом

Винтовые крючки – полуавтоматические, так как затягивают петли крюком-наконечником в виде сверла при неподвижной рукоятке. Они имеют другую конструкцию и значительно облегчают однообразную работу мастера. Для крепкого затягивания узла нужно сделать несколько поступательных движений в местах пересечения прутьев.

Процесс осуществляется посредством вращения наконечника с червячной передачей при силовом нажатии на рукоятку. Оборудование, производящее вязание арматуры, имеет другое название – реверсивное. Оно обладает рядом преимуществ:

• долговечность;
• простота использования;
• высокая скорость.

Крючок для вязки арматуры из шуруповерта

Пистолет для вязания

Эта конструкция отличается большой производительностью, поэтому ее используют в крупном строительстве. Устройство полностью автоматизированное, работает от электросети либо при помощи аккумуляторов. Оно заранее заправляется проволокой, которая наматывается на специальную катушку.

Пистолет для вязки арматуры GROST PA33

Принцип работы следующий: пистолет для вязания стыкуют с нужным элементом и нажимают на спуск. За считаные секунды проволока наматывается, затягивается в узел. Натяжение выполняется равномерно. Для работы с инструментом требуется проволока определенного диаметра и жесткости. В противном случае оборудование может выйти из строя.

Выбор инструмента для вязания зависит от цели использования и особенностей монтажа. Его можно применять не только для металлической, но и для стеклопластиковой арматуры, которую вяжут отожженной стальной проволокой, пластиковыми стяжками-хомутами или пластмассовыми клипсами-фиксаторами. Это современный материал, обладающий положительными свойствами:

• устойчивость к коррозии;
• прочность при растяжении;
• низкая теплопроводность.

Изготовление крючка своими руками

Самодельный вязальный крючок для арматуры имеет небольшой размер. Он не требует много времени на изготовление. Арматурогиб состоит из двух основных элементов: основы, которая является рабочей частью, и рукоятки. Его можно смастерить двумя способами.

На основе сварочного электрода

Для монтажа изделия понадобятся такие материалы:

• Сварочный электрод или стальная проволока диаметром 3–4 мм.
• Отрезок тонкого шланга или ручку от использованного строительного мастерка.

Конструкцию делают таким образом:

Изготовление крючка для вязки арматуры своими руками

• Из шланга делают рукоятку прибора под размер стержня.
• Детали скрепляют между собой с помощью эпоксидной смолы.
• Рабочую часть сгибают под углом 900 на расстоянии 6 см от рукоятки. По виду она напоминает коромысло.
• Наконечник длиной не более 2 см дугообразно деформируют.
• Вязальный крючок перед вводом в эксплуатацию натачивают напильником.

На основе арматурного прута

Чтобы изготовить приспособление для вязания, понадобятся:

• Кусок стальной проволоки диаметром 7–8 мм.
• Фиксаторы: шестигранные гайки и шайбы соответствующего диаметра, чтобы их можно было установить на стержень.
• Отслужившая ручка от любого ручного инструмента: отвертки, валика для малярных работ.

Процесс изготовления такой же, как и в предыдущем случае. Только ручку крепят к основе при помощи фиксаторов. Она должна сохранять свободное вращение вокруг основы.

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

• угловые;
• двухрядные;
• двойные;
• крестовые;
• мертвые узлы.

Приемы вязки арматуры

Основные способы крепления следующие:

• Образование одной петли внахлест с соблюдением длины наложения прутьев.
• Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

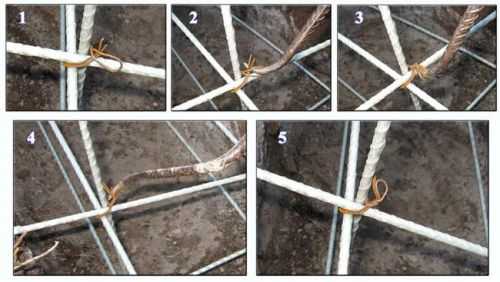

Схема вязки арматуры крючком

• Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
• В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
• Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
• В петлю продевают крючок.
• Инструментом захватывают концы проволочных стержней.
• Совершают вращательные движения для надежного крепления проволоки. Получается 2–3 оборота.
• Осторожно дотягивают узел, чтобы не разорвать.
• Вязальный крючок вытягивают.
• Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

• Отрезок армостержня сгибают пополам.
• Отступают треть расстояния от петли, повторно сгибают.
• Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
• Крючок вставляют в петлю, зацепляют наконечники, натягивают.
• Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

Видео по теме: Вязание арматуры крючком

promzn.ru

Крючок для вязки арматуры – все разновидности крюков + Видео

Крючок для вязки арматуры (КДВА) – простое приспособление для сооружения надежного и прочного арматурного каркаса, которым может пользоваться человек без специальных технических навыков.

1 Крюки для вязки – настоящие помощники строителей

Технология крепления арматуры вязкой в среде профессионалов признается очень эффективной и при этом не требующей применения дорогого и сложного оборудования. Данная операция выполняется вязальной проволокой, толщина которой находится в пределах 1–2 мм (чем больше толщина строительной арматуры, тем более толстую проволочную продукцию следует использовать).

Технология крепления арматуры вязкой

Рекомендуем ознакомиться

Крючок для вязки арматуры – очень простое приспособление, сделанное из металлического стержня со слегка изогнутым окончанием. Такой изгиб необходим для удобного захвата проволоки, с помощью которой арматурные изделия соединяются друг с другом.

Заводские КДВА стоят совсем недорого, их можно приобрести в любом современном строймагазине. Но далеко не всегда заводская продукция подходит для вязания конкретной арматуры. Если крюк сделан тонким, он может гнуться при затяжке проволоки. Бывают и ситуации, когда изгибы КДВА неудобны для пользователя.

Недорогие заводские КДВА

Совсем несложно изготовить самодельный крючок для соединения арматурных прутьев самостоятельно, используя для этих целей подходящий стержень из металла либо обычный электрод для сварки. В следующем разделе будет рассказано о том, как самому сделать элементарный и при этом вполне надежный вязальный крюк.

2 Самодельные крючки – идеальны для небольших объемов работ

Для изготовления КДВА своими руками вам потребуются следующие элементы:

• две шайбы с гайками, которые подходят по своему диаметру под сечение используемой арматуры;
• стержень из любой стали (можно использовать и обычную арматуру) толщиной около 7 мм;
• ручка от строительного мастерка, отвертки или малярного валика.

Изготовление крюка для вязки своими руками

Процесс изготовления крюка для вязания прост – стержень вставляем в ручку и фиксируем полученную конструкцию метизами. Перед этим обязательно необходимо заточить кончик прута. Еще одна тонкость – сечение стержня нужно выбирать немного меньшим, чем диаметр отверстия используемой ручки. Это обусловлено тем, что последняя относительно арматурного прутка должна выполнять свободное вращение.

Когда необходимо произвести незначительный объем работы, можно сделать еще более простой крючок из 4-миллиметрового электрода. Его следует согнуть, заточить кончик и обмотать эту простейшую конструкцию изолентой (смотрите фото). С помощью такого КДВА можно вязать тонкую проволоку. Теоретически он подходит и для работы с толстым вязальным материалом. Но в этом случае рука при вязке будет сильно уставать, снижая производительность процесса.

3 Полуавтоматический и автоматический КДВА для скоростной вязки

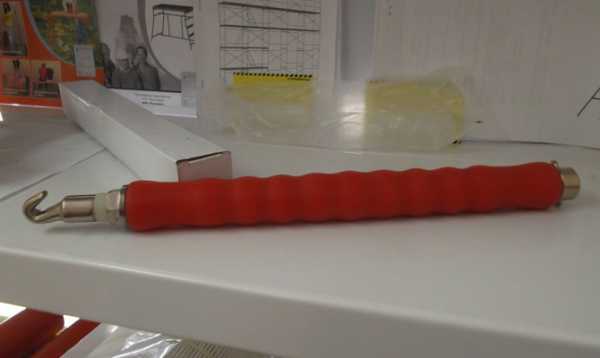

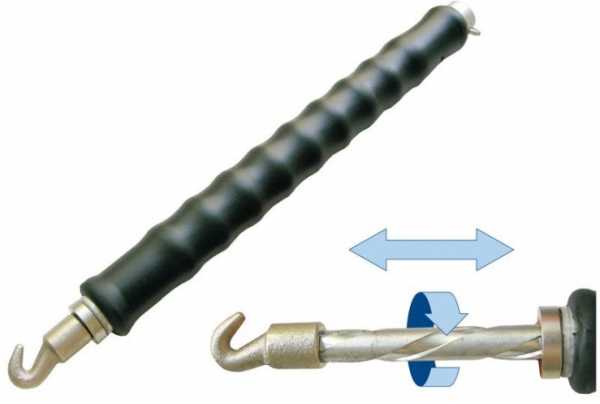

Полуавтоматические крючки (их обычно называют винтовыми) характеризуются наличием особой ручки. Она выполняет при работе поступательные движения, придавая тем самым вращение наконечнику приспособления для вязания. На практике это выглядит таким образом – рабочий тянет ручку винтового КДВА на себя, наконечник начинает вращаться, вязальная проволока затягивается.

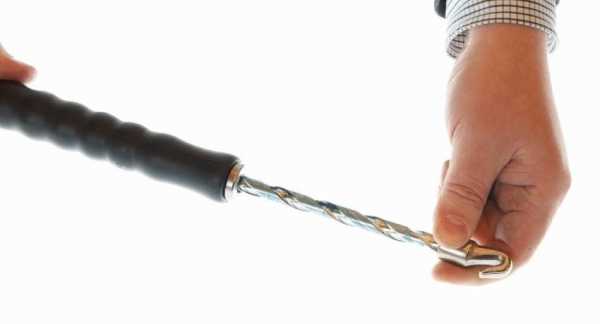

Полуавтоматический винтовой крючок

Полуавтоматические приспособления имеет смысл приобретать и использовать в случаях, когда нужно добиться высокой скорости вязания арматурных элементов в больших количествах. Для бытовых нужд покупать его нет смысла из-за высокой скорости крюка. В принципе, можно попытаться самостоятельно изготовить винтовой крючок. Взять гвоздь без шляпки, загнуть один его кончик, а второй поместить в электрический шуруповерт. Его будет непросто закрепить, но в принципе это возможно.

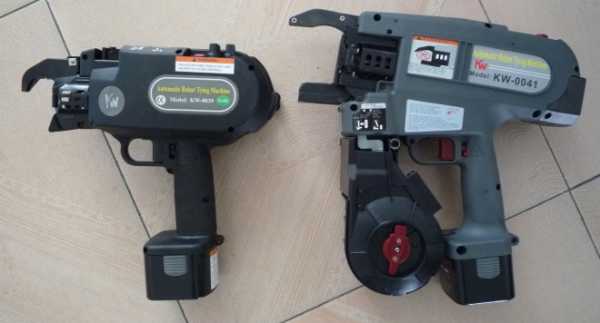

Самым современным приспособлением для вязания арматуры является автоматический пистолет. Самостоятельно его не сделать, а вот купить в строительном магазине несложно. Правда, стоимость такого устройства объективно высока. Его чаще всего приобретают профессионалы, которые выполняют масштабные работы, предполагающие осуществление десятков тысяч вязочных арматурных узлов.

Автоматический пистолет для вязания арматуры

Автоматический пистолет за одну секунду без проблем вяжет один узел – скорость по-настоящему уникальная. Причем при его эксплуатации вам не понадобится разрезать проволоку для вязки на отдельные кусочки. Ее просто-напросто вставляют в приспособление, которое само наматывает проволоку, выполняет запланированную операцию, а затем еще и удаляет лишние кусочки вязального материала. Автоматические крючки могут подключаться к бытовой электророзетке. Но большей популярностью пользуются механизмы со встроенными аккумуляторами. Их можно применять на объектах, где нет электричества.

4 Технология использования вязальных приспособлений – коротко об основном

Методика вязки почти не зависит от того, какой крюк вы применяете – самодельный либо заводской. При использовании обычных и полуавтоматических приспособлений нужно нарезать проволоку для вязки отрезками по 300–400 мм, а затем выполнить далее указанные действия:

• один отрезок проволоки складывается вдвое и оборачивается вокруг связываемого арматурного узла;
• крюк продевается в петлю, цепляется за второй торец вязального материала;
• начинается операция скручивания проволоки посредством вращения КДВА.

Операция скручивания проволоки посредством вращения КДВА

Активно крутить механизм нужно до практически полной затяжки проволоки. Затем слегка приостановиться и подтянуть проволоку так, чтобы она затянулась, но не лопнула. Теперь можно вытащить вязальное приспособление и проверить узел на надежность крепления. Проверка производится просто – один арматурный стержень подергивают относительно второго. Пруты не должны “гулять”, если вы сделали все правильно и надежно затянули узел при помощи крючка.

tutmet.ru

крючок, клещи, пистолет, фото и видео пояснения

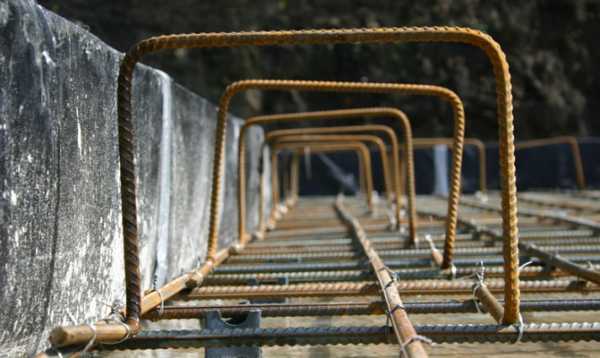

Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие.

Вязка  — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Больше работы будет с плитным фундаментом

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

Содержание статьи

Проволока для вязки

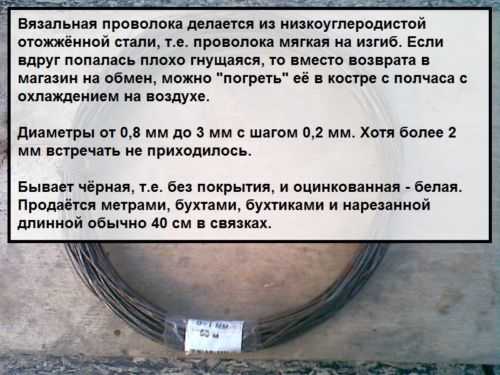

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра  тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

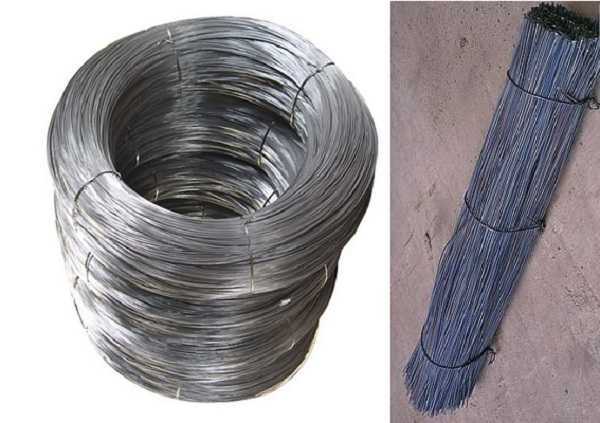

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Приспособления для вязки арматуры

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

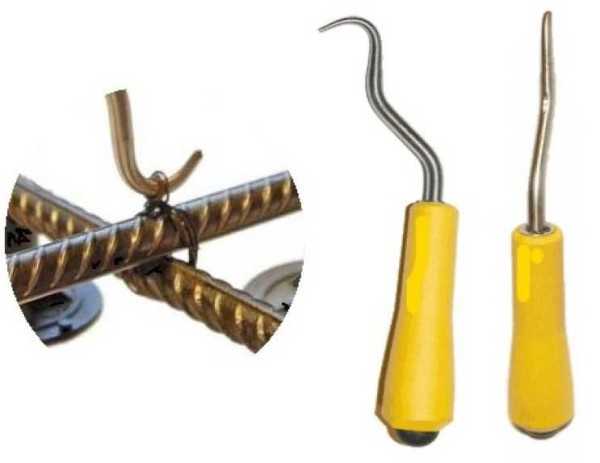

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

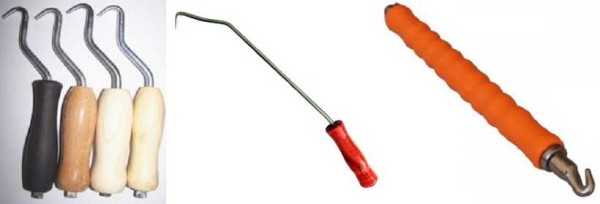

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

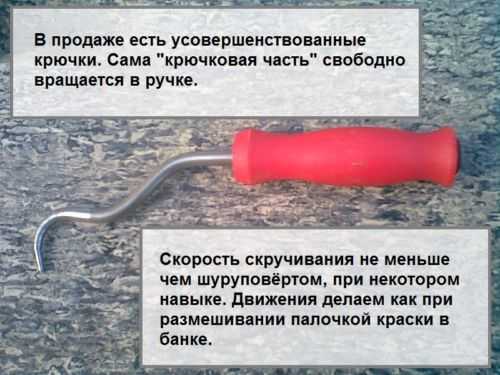

Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

Клещи

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

Клещи с механической ручкой

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

• Не нужно нарезать проволоку. Ее сматывают в небольшие мотки, которые держат в левой руке.
• Нет перерасхода: остаются «хвосты» в несколько миллиметров. При больших объемах это важно.

  Клещи при вязке армирующего пояса используются специальные. У них другая форма губок: они удерживают проволоку

Верить или нет — дело ваше. Но выглядит это потрясающе.

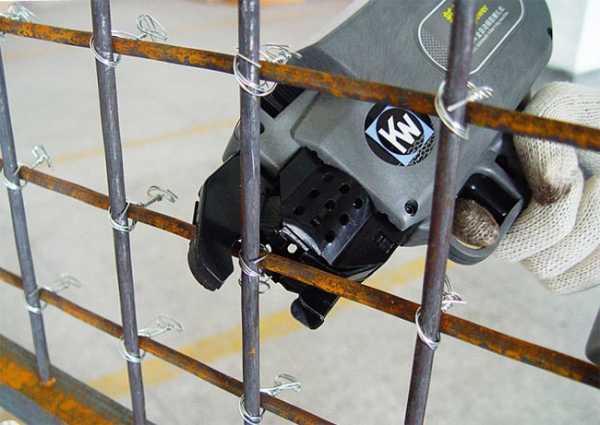

Пистолет

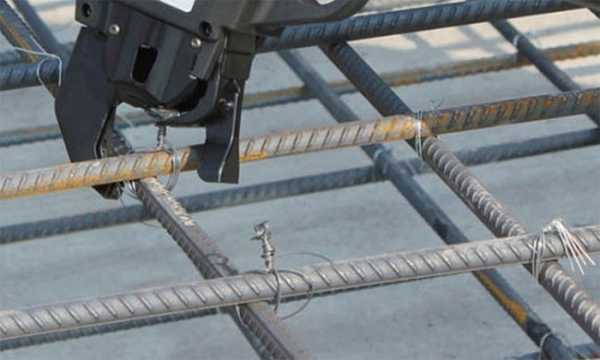

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

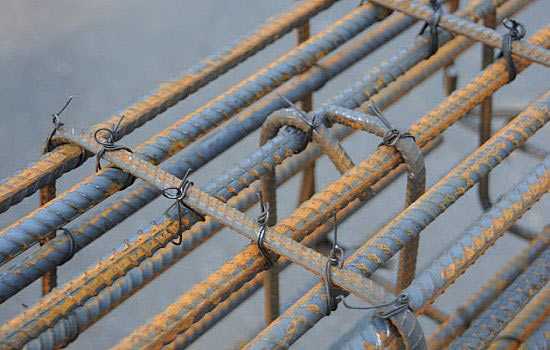

Как вязать арматуру на фундамент

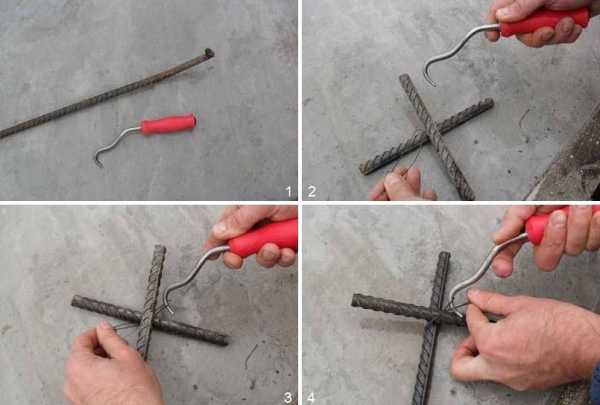

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Еще одно замечание — длина скрутки не должна быть большой. Получиться может 3-5 витков. Этого будет достаточно, чтобы соединение было прочным.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

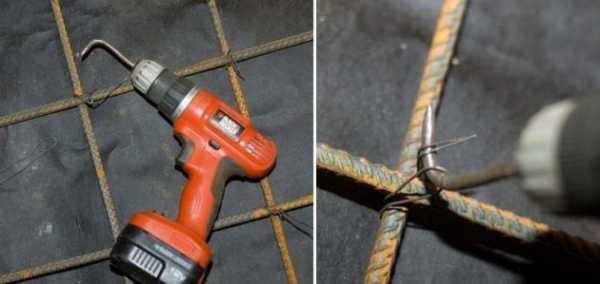

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Как сделать крючок для вязки арматуры своими руками

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Итоги

Способов вязки арматуры на фундамент своими руками немало. Дело долгое, но не самое сложное. Выбирайте тот метод, который вам более удобен, так как работы будет много.
