Как пользоваться нутромером индикаторным — советы и рекомендации

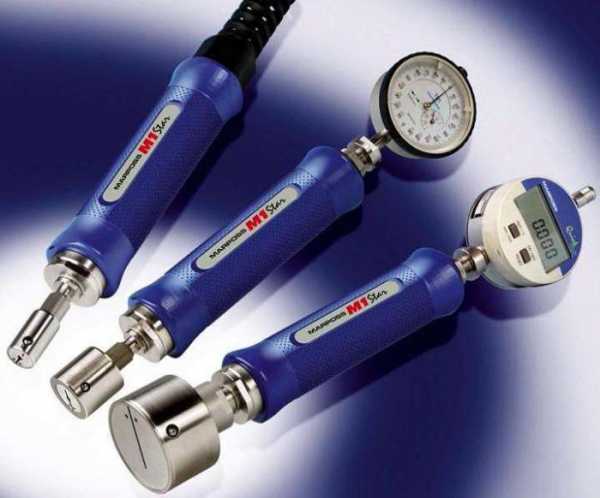

Почему для измерения внутренних размеров деталей используют нутромеры? Ответ прост — только эти приборы благодаря своей конструкции и принципу действия способны обеспечить получение высокоточных результатов, а также измерение в труднодоступных местах.

Как и любые другие измерительные приборы, нутромеры требуют тщательной настройки, предваряющей измерение, и периодической поверки. Нутромеры бывают различных типов подробно можете ознакомиться с ними в нашем каталоге. Сегодня мы рассмотрим нутромер индикаторный который применяеться для измерения — внутренних размеров изделий: диаметров отверстий, расстояний между параллельными плоскостями и т. п. Индикаторный нутромер представляет собой сочетание стандартного индикатора часового типа с рычажной системой нутромера. Он состоит, из подвижного измерительного стержня, в котором монтируются сменные измерительные вставки, и неподвижного измерительного стержня,установленного в корпусе.Внутри корпуса расположена система рычагов, перемещение которых фиксируется отклонениями стрелки индикатора.



Как пользоваться нутромером индикаторным



Поверка индикаторного нутромера

1) Внешний осмотр.
2) Опробование.
3) Определение технических и метрологических характеристик нутромера.



Проведение измерений индикаторным нутромером



1) В первую очередь необходимо настроить нутромер на ноль. Сделать это можно несколькими способами (с помощью калибровочного кольца, концевой меры или проверенного микрометра).

2) Затем прибор с лёгкими покачиваниями помещается в отверстие перпендикулярно его оси. По отклонению стрелки индикатора можно судить о том, насколько измеряемый размер отличается от эталонного: если стрелка индикатора отклоняется вправо, то измеряемый размер меньше установленного, влево — больше. Величина отклонения от эталонного размера определяется как ЦД умноженная на количество делений смещения стрелки.

Надеемся что наша статья будет вам полезна. Решив приобрести нутромер, смело отправляйте нам заявку, или позвоните по короткому номеру (351) 211-01-91.

С удовольствием проконсультируем по всем вопросам. Ваш  “УралИнструментИмпЭкс”.

uimpex.ru

Индикаторный и микрометрический нутромер. Устройство и примеры нутометров.

 О чем эта статья

Нутромер представляет собой прибор, используемый для точного определения внутренних линейных размеров деталей контактным методом. Данное средство измерение используется в случаях, когда замеры линейкой (рулеткой) затруднены или не могут дать результатов необходимой точности. При измерении диаметра работает по принципу радусометра, но в отличии от него способен измерить размеры в труднодоступных местах.

Ни в технической литературе, ни в нормативных документах единая классификация нутромеров не приведена. Условное деление приборов на виды производится по присущим им характерным признакам (конструкции, виду контакта с измеряемой поверхностью и отсчётного устройства, и др.). Наибольшее же распространение приобрело деление по реализуемому нутромером методу измерения (абсолютному или относительному).

Индикаторный нутромер

Индикаторный нутромер реализует относительный метод измерения. Данный прибор широко применяется для замеров внутренних размеров изделий. Нутромеры индикаторного вида выпускают со стандартизованными пределами измерений (6-10 мм, 10-18 мм, и др.). К прибору прилагаются сменные стержни и шайбы, устанавливающиеся в отверстие тройника головки нутромера. Они отличаются друг от друга на величину в 1 мм или 5 мм.

Устройство и принцип действия прибора

Основным элементом индикаторного нутромера является направляющая втулка (на рисунке она обозначена цифрой 3). В её верхней части закреплён винтом (2) часовой индикатор (1) – на нём отображается результат измерения. Внутри втулки располагается длинный стержень, соприкасающийся со стержнем меньшего размера (10). Короткий стержень упирается в грибок (9) тройника головки прибора (6). В тройнике расположен закреплённый гайкой (7) сменный измерительный стержень (8) и движок (4). Для установки головки индикатора в соответствии с диаметром измеряемого отверстия на тройнике имеется центрирующий мостик (5).

Перед выполнением измерений нутромер устанавливается на номинальный размер при помощи блока плиток или кольца.

При замере движок нутромера со спиральной пружиной (11) через грибок, короткий и длинный стержень (4, 9 и 10 соответственно) передаёт движение на индикатор, по перемещению стрелки которого и определяется отклонение размера.

Индикаторный нутромер НИ-160м

Индикаторный нутромер поставляется в комплекте с индикатором часового типа (ИЧ-10), футляром и паспортами на сам прибор и индикатор.

 Измерительное устройство данной модели позволяет проводить замеры отверстий, глубина которых не превышает 300 мм. Диапазон измерений прибора – 100-160 мм. Цена деления НИ-160м составляет 0,01 мм, основная погрешность измерений ±0,018 мм. Наименьшая величина перемещения стержня – 4 мм.

Микрометрический нутромер

Микрометрический нутромер (штихмас) реализует абсолютный метод измерения. Прибор предназначен для высокоточного измерения (абсолютная погрешность не превышает 0,01 мм) диаметра отверстий. Нутрометр данного вида производят со стандартизованными пределами измерений, позволяющими выполнить замеры отверстий, диаметр которых составляет более 50 мм. При проведении измерений используют калиброванные удлинительные стержни, имеющие номерное обозначение, соответствующие их длине.

Устройство и принцип действия прибора

Микрометрический нутромер по устройству напоминает микрометр. Прибор состоит из стебля (2). В него запрессован сферический измерительный наконечник (1), микрометрический винт (3), барабан (4), стопор (5) и предохранительный наконечник. Микрометрический винт имеет резьбу с шагом 0,5 мм. При его перемещении в стебле уменьшается или увеличивается расстояние между измерительными головками.

При проведении замера один измерительный наконечник нутромера устанавливается на поверхность отверстия перпендикулярно его оси. Другой наконечник с помощью винта перемещают в диаметральной плоскости до соприкосновения с поверхностью.

Перед проведением измерений необходимо выполнить настройку инструмента и проверить правильность установки нуля (более подробно проведение данных операций будет рассмотрено в следующей статье).

Микрометрический нутромер НМ 150-1250

Данный нутромер предназначен для измерения диаметров внутренних отверстий способом двухточечного контакта. Замеры могут производиться в диапазоне 150-1250 мм (в комплект поставки входят насадки-удлинители, обеспечивающие работу в указанном диапазоне). Цена деления прибора – 0,01 мм. Прибор поставляется с установочными мерами, необходимыми для начальной регулировки измерительной головки, футляром и документацией (паспортом).

Настройка прибора на конкретное измерение выполняется путём подбора подходящих удлинителей, отсчёт производится п шкалам барабана и стебля. Микрометрические головки оснащены стопорными устройствами, позволяющими закрепить микрометрический винт.

Опубликована 25-02-13.


Если вам понравилась статья нажмите на одну из кнопок ниже

www.devicesearch.ru.com

описание и применение :: SYL.ru

Нутромер индикаторный – измерительный прибор. Что же им измеряют, и почему он так называется? При изготовления многих деталей их параметры измеряют микрометром. Но иногда встречаются ситуации, когда применить его никак не получается. Это касается деталей с отверстиями. Ведь микрометром можно измерить только те изделия, которые можно зафиксировать между его винтами. А если прибор нельзя разместить внутри отверстия, то как же проводят измерения? Для таких случаев предусмотрен другой инструмент – нутромер, он же штихмас.

Что измеряют нутромером

Нутромер используют для измерения:

  • диаметра круглых отверстий;
  • ширины пазов;
  • расстояния между плоскостями.

Это позволяет определить уровень изношенности цилиндров, измерить овальность. Проведя несколько измерений по всей длине детали, можно получить точную информацию о ее реальных размерах.

Основная часть нутромеров измеряет расстояния с точностью до 0,01 мм. Такие приборы изготавливаются в соответствии с ГОСТ 868-82. Но есть и более точные приборы, у которых цена деления всего 5 мкм.

Для того, чтобы провести измерения, нужно, чтобы прибор прикасался к детали в двух точках.

Виды нутромеров

Все нутромеры можно условно разделить на две категории по методу проведения измерений:

  • микрометрические;
  • индикаторные.

Первый измеряет реальные расстояния. Нутромер индикаторный сравнивает настоящий размер детали с определенным шаблоном. То есть сначала выставляют определенное значение, а затем путем измерений определяют, насколько оно больше или меньше требуемого.

Виды индикаторных нутромеров

Некоторые из них похожи на циркуль с загнутыми наружу ножками. Покрутив винт, их можно раздвинуть на определенное расстояние.

Есть нутромеры в виде стержня с присоединенной круглой шкалой. Именно к этому типу относится нутромер индикаторный 50-100.

Основными производителями являются Челябинский инструментальный и Кировский завод “Красный инструментальщик”.

Устройство нутромера НИ 50-100

Основные части прибора:

  • Стержень.
  • Удлинитель. Он снабжен прочной вставкой.
  • Индикаторная головка (шкала) с вставкой

Как измерить расстояние индикаторным штихмасом

В работе нутромер индикаторный использует принцип рычажной передачи. Измерение проводят двумя наконечниками, находящихся на одной линии. Чтобы измерить расстояние правильно, эту линию нужно совместить с осью детали, которую измеряют. Поможет это сделать быстро и качественно центрирующий мостик. Ведь внутри отверстия не так просто разглядеть, совпали ли линии.

В комплекте идут съемные стержни. Они позволяют настроить нутромер индикаторный на нужный диапазон. Каждый из стержней имеет свои показатели по наибольшему и наименьшему размерам. Стержни настраивают, используя кольцо нутромера, которое прошло аттестацию. Можно вместо него взять блоки концевых мер длины с боковиками.

Чтобы сделать диапазон измерения шире, устанавливают следующий стержень. Если сложить все возможные варианты, получается, что индикаторный нутромер НИ 50-100 измеряет отверстия диаметром от 50 до 100 мм. Именно поэтому в его названии стоят эти цифры.

Применение индикаторного нутримера НИ 50-100

Это очень востребованный прибор. Его используют как на производстве, так и в различных мастерских, занимающихся ремонтом. Это:

  • машиностроение и ремонт автомобилей;
  • станкостроение;
  • отделы технического контроля за качеством продукции.

В домашних условиях нутромер индикаторный (ГОСТ 868-82) не применяется. Там лучше использовать микрометрический. Он даст нужную для таких условий точность, но работать им легче, да и стоит он дешевле.

Погрешность при измерении нутромером НИ 50-100 всего 0,015 мм.

Замена установочных колец

Если на каждой операции менять установочные стержни, это замедлит процесс работы. Поэтому специалисты советуют, установив определенный стержень, применять его к деталям одного размера или типа. Это сократит время на переустановку и поможет увеличить производительность труда.

www.syl.ru

Как устроен нутромер индикаторный и как им пользоваться?

Нутромер индикаторный – это такой прибор, который позволяет точно определить параметры и значения внутренних отверстий деталей, в том числе их радиус и глубину. При этом показания устройства выводятся на дисплей контактным методом. В основном нутромеры индикаторные ГОСТ применяются в тех случаях, когда возникает потребность в измерении детали, находящейся в очень труднодоступном месте (то есть там, где невозможно применить обычную строительную рулетку). Работает данный элемент по принципу радиусометра.

Характеристика

Данный измерительный прибор широко используется в качестве своеобразной линейки для внутренних замеров изделий. Нутромер индикаторный выпускается в соответствии со стандартными пределами измерений, которые определяет ГОСТ. Зачастую такие приборы способны определить глубину устройства в пределах от 1 до 18 миллиметров. Также нутромер индикаторный имеет в своей конструкции съемные шайбы и стержни, которые монтируются в отверстие тройника головки инструмента. Разница в их величине составляет от 1 до 5 миллиметров.

Устройство

Основным конструктивным элементом в индикаторном нутромере является направляющая втулка. В ее верхней части устанавливается часовой индикатор, надежность крепления которого определяется специальным винтом. Именно он отображает точные данные измерений. Шкала на нем может быть либо стрелочной, либо электронной. Внутри втулки в конструкции нутромера есть длинный стержень, который соприкасается с аналогичной деталью меньшего диаметра. Короткий стержень упирается в «грибок» тройника головки. В тройнике есть сменный измерительный стержень и «движок». Обе детали закрепляются в корпусе при помощи гайки. Кроме этого, нутромер индикаторный имеет в своей конструкции центрирующий мостик. Он предназначается для установки головки индикатора. Диаметр последней зависит от ширины отверстия детали, в которую устройство вставляется во время измерения значений. Именно так устроен современный нутромер индикаторный.

Как пользоваться данным устройством?

Перед выполнением работ необходимо сбросить предыдущие значения. Сброс информации делается несколькими способами – при помощи микрометра, калибровочного кольца или же концевой меры. После того как на шкале электронного или стрелочного индикатора высвечивается значение «0», можно приступать к измерению ширины отверстия детали. При этом нутромер помещается в отверстие перпендикулярно относительно изделия. По значению показаний стрелки вы можете узнать, на сколько именно отличаются эталонные значения от тех, которые указал производитель. Если же стрелка устройства отклоняется вправо, значит, диаметр отверстия меньше заданного. Соответственно, если стрелка повернулась в левую сторону, ширина детали больше. При этом значение и уровень отклонения ширины устройства от эталонного определяются как цена деления, умноженная на количество делений, на которое сместилась сама стрелка.

fb.ru

Измерение с помощью микрометрического и индикаторного нутромеров

Нутромер относится к наиболее точным ручным измерительным инструментам позволяющим проводить измерение внутреннего диаметра деталей или расстояния между поверхностями. Конструкция и принцип действия прибора позволяет получить результат с точностью до 0,01 мм и провести измерения в сложно доступных местах. Точность измерения с помощью микрометрического и индикаторного нутромеров во многом зависит от того, насколько правильно были соблюдены все процедуры измерения. Поэтому стоит остановиться на тонкостях работы с микрометрическими и индикаторными нутромерами, как наиболее востребованными в различных сферах деятельности.

Правила проведения измерений микрометрическим нутромером

Перед проведением измерений прибор необходимо установить на ноль путем поворота барабана для совмещения нулевой отметки с продольной. По получению требуемого положения прибор фиксируется контргайкой. Далее нутромер необходимо нарастить удлинителями нужного размера и можно приступать к замеру.

При проведении измерений необходимо:

  • ввести нутромер между измеряемыми поверхностями;
  • совместить один конец с поверхностью;
  • путем вращения барабана подогнать до упора второй конец наконечника прибора.

При установке инструмента его необходимо покачивать с целью поиска максимального размера в плоскости нормальной оси, и минимального размера в осевом сечении. Только при достижении данного результата можно гарантировать точное измерение.

Порядок измерений индикаторным нутромером

В первую очередь инструмент необходимо настроить на ноль. Сделать это можно с помощью специальных калибровочных колец, другого прибора или концевой меры.

Далее измерительный инструмент помещается между поверхностями с легким покачиванием. Точный диаметр определяется путем измерения отклонения от эталонного размера по стрелке индикатора. При движении стрелки вправо мы имеем превышение размера эталона измеряемой величины, влево – измеряемый диаметр больше эталона. Размер отклонения определяется по количеству делений стрелки умноженная на цену деления.

Для получения точного результата желательно зафиксировать деталь в тиски, а предварительный (эталонный) размер можно получить с помощью менее точного измерительного инструмента, например штангенциркуля. И не забывайте, что точный размер детали можно получить только при использовании качественного металлорежущего инструмента – сверл, резцов, фрез и т. д. Всё это Вы можете приобрести по доступной цене в Интернет-магазине «Мекка Инструментов» с гарантиями качества и быстрой доставки в любую точку России.

mekkain.ru

Нутрометр индикаторный. Паспорт | PRO-TechInfo

Назначение.

1.1.Нутромер индикаторный с ценой деления 0,01мм предназначен для измерения внутренних размеров.

1.2.Применяется в различных отраслях промышленности.

1.3.Вид климатического исполнения УХЛ4 по ГОСТ 15150-69.

Технические характеристики.

2.1. Диапазон измерений, наибольшая глубина измерения, наименьшее перемещение измерительного стержня, погрешность нутромеров и измерительные усилия соответствуют указанным в таблице 1.

Таблица 1. Погрешности измерений, мм.
МодификацияДиапазон измеренийНаибольшая глубина измерения не менееНаименьшее перемещение измерительного стержняПредел допускаемой погрешностиИзмерительное усилие, Н
На любом участке диапазона измеренийПри перемещении измерительного стержня на величину нормируемого наименьшего значения
0,11
1 кл.2 кл.1 кл.2 кл.1 кл.2 кл.
НИ106-1060 1000,60,0050,0080,0080,0122,5-4,5
НИ1810-181300,8
НИ3518-35751,0
НИ5035-50801,50,0100,0120,0120,015
НИ10050-10020040,0150,0184-7
НИ16050-1602005-9
100-160
НИ250160-25040060,0140,022
НИ450250-4505008
НИ700450-700
НИ100070-1000

Средний срок службы – не менее 5 лет.

Условия эксплуатации.

3.1. Перед началом работы нутромер выдержать на рабочем месте не менее трех часов.

3.2. Температура рабочего пространства в процессе измерений должна быть (20±10)˚С, относительная влажность воздуха – не более 80%, при температуре 20˚С. Содержание примесей агрессивных газов в окружающей среде не допускается.

Комплектность.

В комплект измерительного прибора входит:

  • нутромер;
  • индикатор;
  • сменные измерительные стержни, шайбы, удлинитель в соответствии с таблицей 2;
  • ключ;
  • футляр;
  • паспорт на индикатор;
  • паспорт на нутромер.
Таблица 2. Комплектация изделия
МодификацияСменные измерительные стержниШайбыУдлинитель, шт.
Количество штук в комплектеКоличество комплектовКоличество штук в комплектеКоличество комплектов
НИ1092
НИ189212
НИ35811
НИ5062321
НИ100611
НИ160911
НИ2501011
НИ45041
НИ70041
НИ100031

Устройство и принцип работы.

5.1. В нутромерах модификации НИ10 и НИ18 перемещение измерительного стержня передается на отсчетное устройство при помощи клиновой передачи, в нутромерах модификации НИ50, НИ100, НИ160, НИ250, НИ450 – при помощи рычажной передачи. В нутромерах НИ700, НИ1000 подвижный измерительный стержень контактирует непосредственно с  отсчетным устройством.

 5.2. Для совмещения линии измерения нутромера с плоскостью проходящей через ось измеряемого отверстия служит центрирующий мостик.

5.3. Установка нутромера на требуемый размер производится при помощи сменных измерительных стержней (шайб, удлинителя) по аттестованным кольцам или блоку концевых мер длины с боковиками.

Подготовка изделия к работе.

6.1. Ознакомиться с паспортом на изделие.

6.2. Удалить с наружных поверхностей прибора и сменных измерительных стержней смазку чистой ветошью, смоченной в бензине и протереть насухо.

6.3. Предварительно индикаторный нутромер необходимо настроить на заданный измеряемый размер.

На рисунке показана схема индикаторного нутромера (конструкция, схема настройки на ноль и схема измерения). Последовательность настройки нутромера на заданный размер с помощью блока концевых мер следующая:

а) собирают блок концевых мер «Dn» равный номинальному размеру отверстия, или равный среднему размеру;

б) блок устанавливают в державку (струбцину) с радиусными боковиками, как показано на рисунке;

в) устанавливают нутромер в державку, как показано на рисунке (его подвижный и неподвижный стержни должны примерно   располагаться по оси «0 — 0», расположенной перпендикулярно к стержням (начальное положение)

г) отворачивая сменный стержень, устанавливают необходимый натяг и его закрепляют неподвижно с помощью гайки;

д) наклоняют нутромер в положение «1» от начального положения (или в положение «2», что все равно) и обратно плавно наклоняют в сторону положения «0». При этом большая стрелка индикаторной головки перемещается по часовой стрелке и в определенный момент (когда стержни нутромера располагаются точно перпендикулярно к радиусным боковикам), начнет перемещаться против часовой стрелки. Вращая за обод циферблата индикаторной головки нулевую метку, необходимо совместить с тем положением, где стрелка меняет направление движения на обратное. На этом настройка нутромера на заданный размер завершается.

Аналогично нутромер настраивается на заданный размер с помощью установочного кольца или микрометра.

При отсутствии приспособления для настройки нутромера на заданный размер (державки, радиусных боковиков и набора плиток концевых мер длины), установочного кольца, а также в случае, когда неизвестен номинальный размер отверстия, замерять приходится отверстия деталей, размеры которых намного отличаются от номинального значения по причине их изнашивания в процессе эксплуатации. Определяют примерное знамение диаметра отверстия (например, с помощью обычной линейки), выбирают соответствующий сменный стержень и устанавливают его в корпус нутромера (см. рисунок 1). Затем вводят нутромер в замеряемое отверстие (например, в гильзу), и покачивая от нулевого положения в положение «1» (или же в положение «2») вворачивая или выворачивая сменный стержень, устанавливают минимально возможный натяг (запас размера) и с помощью гайки закрепляют сменный стержень неподвижно. Натяг необходимо устанавливать по возможности минимальным, так как чем больше натяг, тем больше погрешность результатов измерений и наоборот. Величину натяга контролируют по показанию малой стрелки индикаторной головки и запоминают это показание. Затем, покачивая нутромер в положение «1» (или в положение «2»), устанавливают нутромер на ноль, как было описано выше в пункте «д».

Удаляют нутромер из отверстия и кладут на ровную поверхность, или же можно закрепить в тисках таким образом, чтобы не повредить или не деформировать нутромер. То есть, для удобства желательно расположить нутромер горизонтально, неподвижно и таким образом, чтобы циферблат индикатора располагался так, чтобы было удобно следить за показаниями стрелок.

Рис. 1. Индикаторный нутромер типа НИ (конструкция, схема настройки на ноль и схема измерения):
  • Dn — номинальный диаметр измеряемого отверстия;
  • ППКМД — плоскопараллельная концевая мера длины.



Берут гладкий микрометр, у которого диапазон измерений охватывает первоначально установленный диаметр отверстия с помощью линейки. Устанавливают показание микрометра намного большим, чем предварительный размер отверстия.

Подвижный и неподвижный стержни нутромера располагают между пятками микрометра. При этом желательно, чтобы по возможности плоскость симметрии микрометра и плоскость симметрии нутромера совпали. Вращая барабан микрометра за трещетку, уменьшают размер до тех пор, пока стрелки индикатора нутромера не займут положение, которое они имели при установке нутромера на ноль в отверстии.   При этом нулевое положение стрелки индикатора определяют путем покачивания микрометра относительно  неподвижного нутромера.  Затем отсчитывают показание микрометра,  это и будет действительный (измеренный) диаметр отверстия.

Такой способ позволяет выполнить измерения диаметров отверстий при отсутствии набора плоскопараллельных концевых мер длины и набора приспособлений к нему (державки, радиусных боковиков). Позволяет обходиться с возможно минимальным значением натяга нутромера, что в свою очередь позволяет получить результаты измерений с меньшей погрешностью по сравнению с традиционной схемой настройки и измерения диаметров отверстий.

Порядок работы.

7.1. Ввести нутромер в проверяемое отверстие и слегка покачивая, определить максимальное показание индикатора. При измерении отверстий малых диаметров, большой глубины и невозможности покачивания нутромер следует слегка повернуть в обе стороны вокруг вертикальной оси. Разность между максимальным показанием и нулевым отсчетом определяет отклонение действительного размера требуемого значения.

7.2. В процессе работы необходимо периодически проверять нулевую установку нутромера.

7.3. Во избежание деформации отверстия в трубе в месте установки индикатора следует пользоваться зажимом только при вставленном в нутромер индикаторе.

Техническое обслуживание.

8.1. Периодически производить чистку и смену смазки механизма, так как при длительной эксплуатации нутромера происходит загустение смазки и  загрязнение ее пылью, попадающей в механизм, в результате чего ход подвижных частей становится неплавным и возрастает погрешность прибора.

8.2. Для смены смазки произвести частичную разборку нутромера, промыть детали бензином, протереть и смазать торцы штока, подвижного измерительного стержня и остальные трущиеся поверхности тонким слоем часового масла.

Правила хранения и транспортировки.

9.1. По окончании работы протереть слегка смоченной в бензине ветошью измерительные и рабочие поверхности нутромера и смазать противокоррозионной смазкой.

9.2. Хранить нутромер в футляре в сухом отапливаемом помещении при температуре от 5 до 40˚С и относительной влажности 80% при температуре  25˚С. Воздух в помещении не должен содержать примесей агрессивных  паров и газов.

9.3. Транспортирование нутромеров должно соответствовать требованиям ГОСТ13762-86.

Методика поверки.

10.1. Поверка нутромеров должна производиться по МИ 2194-92 «Нутромеры индикаторные с ценой деления 0,01 мм. Методика поверки».

Примечание: при определении погрешности и размаха показаний нутромеров, модификации НИ10, необходимо закреплять в приспособлении за верхнюю часть корпуса, а нутромеры модификации НИ18 – за трубку по возможности ближе к корпусу во избежание изгиба трубки под действием измерительного усилия микрометрической головки, появления заедания, неплавного перемещения измерительного стержня нутромера.

10.2. Межповерочный интервал устанавливается в зависимости от требований службы эксплуатации, но не реже 1 раза в 2 года.

Сведения о консервации.

11.1. Нутромер подвергнут консервации в соответствии требованиям ГОСТ9014-76. Наименование и марка консерванта – масло консервационное К-17.

11.2. Срок хранения прибора без переконсервации – 2 года, при условии хранения в условиях по ГОСТ 15150-69.

Гарантийные обязательства.

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) прибора, при условии соблюдения потребителем правил хранения и эксплуатации прибора.

Скачать технический паспорт бесплатно можно по ссылке ниже.

Формат: Doc.


pro-techinfo.ru

Нутромеры: типы и характеристики. Что такое нутромер?

Нутромер – это прецизионный инструмент для определения размеров пазов, отверстий и внутренних поверхностей изделий методами абсолютного или относительного измерения. При определении диаметра принцип работы прибора сходен с радиусометром, но позволяет производить замеры в труднодоступных местах.

Существующие типы нутромеров подразделяются по конструктивным особенностям, по типу контакта, отсчетному устройству и т. д. Чаще всего данные приборы подразделяются по методу измерений – абсолютному или относительному. Для абсолютных измерений применяются микрометрические типы инструмента, для относительных – индикаторные. На этих типах нутромеров мы и остановим наше внимание.

Нутромеры микрометрические (НМ)

Данный тип приборов представляет собой микрометрический винт с жестко закрепленным барабаном и стеблем с измерительным наконечником. Его конструкция сходна с микрометром, пределы измерений прибора могут составлять от 50 до 4000 мм. Для проведения измерений необходимо:

  • установить прибор строго перпендикулярно относительно оси отверстия детали;
  • один конец плотно установить на край отверстия;
  • передвигать второй конец в диаметральной плоскости с регулировкой микрометрическим винтом для установления точного значения.

Точность измерений достигает 0,01 мм. Съём показаний осуществляется путем отсчета делений по измерительной шкале и сложения результата с длинами стебля и концевых мер. Нутромеры оснащаются установочной мерой для проверки и регулировки на рабочем месте точности настройки. Хранить их необходимо в футлярах для защиты от забоин и загрязнений.

Нутромеры индикаторные (НИ)

Данный тип измерительного инструмента состоит из двух элементов – самой измерительной части и индикаторной головки с часовым циферблатом (наиболее частый вариант). С его помощью можно определять диаметры от 6 и более мм. при погрешности 0,15-0,025 мм. Цена деления прибора составляет 0,01 мм.

Индикатор нутромера оснащен двумя шкалами:

  • Малая – указывает количество полных оборотов второй шкалы.
  • Большая – размер в пределах 1 мм при цене деления 0,01 мм.

Соответственно по количеству делений малой шкалы определяется количество миллиметров, а по большой определяется доли миллиметра с шагом до 0,01. Движение стержня составляет 10 мм, но может быть увеличено благодаря использованию набора стержней.

Замер осуществляется путём подбора стержней требуемой длины. Измерительный прибор размещается в отверстии строго перпендикулярно его оси и при легких покачиваниях определяют отклонение размера в большую или меньшую сторону по наклону стрелки. Если стрелка колеблется влево, то диаметр изделия больше заданного при настройке инструмента, если вправо – меньше. Далее, от набранного мерами значения отнимается (при наклоне влево) или прибавляется (вправо) отклонение стрелки. Так, при размере стержня 10 мм и отклонении вправо стрелки малой шкалы на 1 оборот и большой шкалы на 11 делений мы получаем точный диаметр в 10+1+(11*0,01)=11,11 мм. Соответственно, если отклонение стрелки было влево, то размер составит 10-1-(11*0,11)=8,89 мм.

Для более точного определения диаметров методом относительного измерения существуют нутромеры с точностью 0,001 и 0,002 мм.  Для их настройки используются контактные аттестованные кольца или блоки концевых мер. При использовании этих и других типов нутромеров необходимо учесть температуру наружного воздуха, и даже тепло рук способное вызвать расширение измерительной штанги на сотые доли миллиметра. Держать индикаторный прибор рекомендуется исключительно за деревянную втулку.

mekkain.ru
