Ленточная пила по металлу – обзор лидеров ниши

Разрезание металлов при помощи ленточной пилы — эффективный и практически безотходный способ металлообработки. В отличие от газовой, плазменной и даже лазерной резки, ленточная пила по металлу оставляет очень тонкий рез (не более 1-1,5 мм), не перегревает металл, дополнительной обработки реза не требуется. Существует несколько видов станков ленточного типа для резания металлов, отличающихся сферой применения, техническими возможностями, габаритами.

Принцип работы

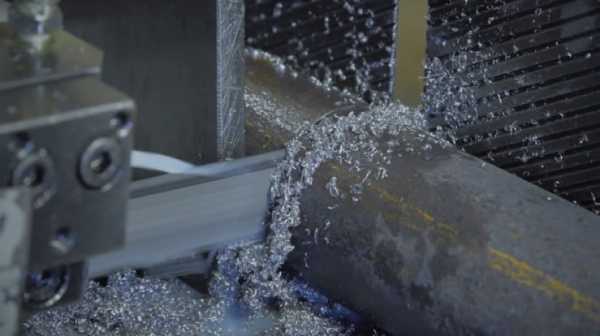

Ленточный станок базируется на использовании в качестве рабочего инструмента бесконечной (замкнутой) металлической ленты, с нарезанными с одной стороны зубьями. Чаще всего применяются биметаллические пилы, в которых основная часть сделана из прочной стали (пружинной или аналогичной по упругости и прочности), а зубья — из инструментальной стали или особо прочных сплавов.

Ленточнопильная пила приводится в движение шкивами, один из которых (нижний) связан с электродвигателем. Особенность движения пилы в сторону заготовки исключает выброс опилок или частей ленты при обрыве в сторону оператора. Это определяет безопасность работы станка при разрезании, как плоского листа, так и сложного профильного проката.

Ленточнопильные станки регулируются по скорости движения ленты, которая выбирается в зависимости от вида металла. Сами пилы изготовляются с различной формой зуба, межзубным расстоянием и углом заточки. Конструкция большинства станков позволяет быстро менять пильную ленту, если требуется перейти на другой вид металла или проката.

Виды оборудования

Ленточнопильная резка металла распространена как на больших промышленных предприятиях, так и средних и малых мастерских по производству или ремонту металлоемких машин и механизмов. Используется ленточная резка и на строительных площадках, например, при производстве кровельных работ, монтаже вентиляции, дымоходов, котельного оборудования.

Маятниковые (консольные) станки

Консольные ленточнопильные станки — наиболее распространенная разновидность ленточного оборудования. Отличительной их особенностью является наличие поворотной пильной рамы. Она закреплена на шарнире и может подниматься и опускаться в пределах 900 над рабочим столом. Они очень удобны для резки:

  • труб;
  • уголка;
  • швеллера;
  • полос;
  • квадрата.

Часто консольные ленточнопильные станки используются для резки дерева, мороженого мяса, рыбы, прессованных плит, фанеры. Их универсальность и компактность конструкции и определяет широкое распространение.

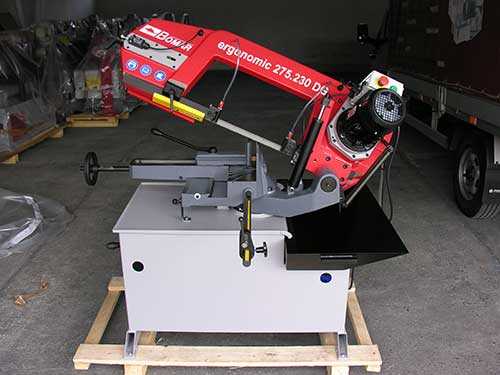

Станок с поворотной консолью

Маятниковые станки выпускаются в двух основных модификациях — с поворотной консолью, позволяющей резать металл под любым углом, и неповоротные, допускающие только вертикальный рез. По уровню автоматизации они подразделены на:

  • ручные;
  • полуавтоматические;
  • автоматические.

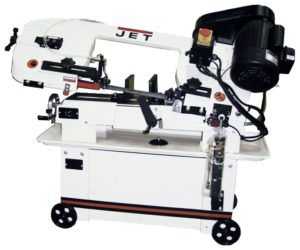

Ленточная пила Jet по металлу — яркий пример типовой консольной пилы. Лентопилочный станок может резать металл под углом ±45° и вертикально. Заготовки зажимаются специальными тисками, стол можно устанавливать в двух положениях, подача консоли и материала — гидравлические. Оснащается Jet биметаллической универсальной лентой. Не уступают им установки Энкор (Корвет).

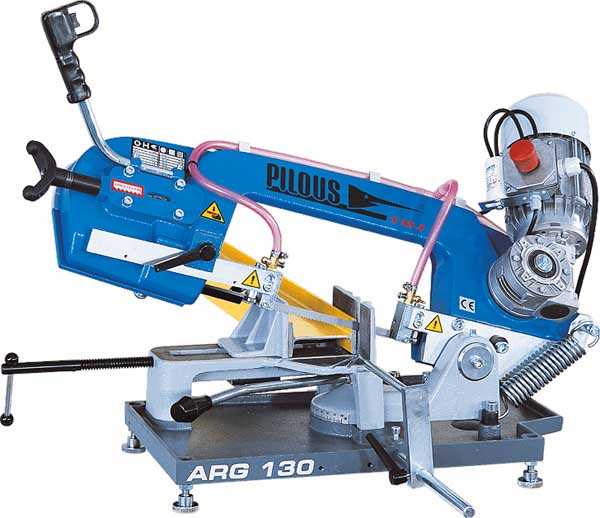

Ручные станки, например, Bomar PULLDOWN, отличаются портативностью и приличной мощностью. Они могут распиливать металл под углом 90, 45 и 60 градусов. Диаметр заготовок 2014 — до 230 мм (круг) и сечение 260 x 230 мм (прямоугольник).

Консольные ленточнопильные станки производятся в широком диапазоне мощностей и габаритов. Выбирая станок, несложно найти модель, подходящую именно под ваши потребности.

Пила Bomar PULLDOWN

Одностоечные ленточнопильные станки

Стационарный автоматический или полуавтоматический ленточнопильный станок колонного типа предназначен для распиливания всех видов проката из стали и цветных металлов под прямым углом. Некоторые модели оснащаются поворотным столом, позволяющим производить угловое распиливание.

Пильный узел с горизонтальной пилой перемещается вертикально по опорной колонне, надвигаясь на заготовку и распиливая ее с заданной скоростью. Гидравлическая подача позволяет регулировать скорость реза в большом диапазоне.

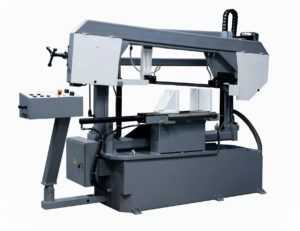

Двухстоечные (двухколонные) станки

Конструктивно напоминают одностоечные, но резка металла ленточной пилой обеспечивается подачей пильного узла по двум вертикальным направляющим. Это позволяет исключить отклонение полотна при распиливании крупногабаритных заготовок и дает возможность обрабатывать детали из очень твердых сплавов.

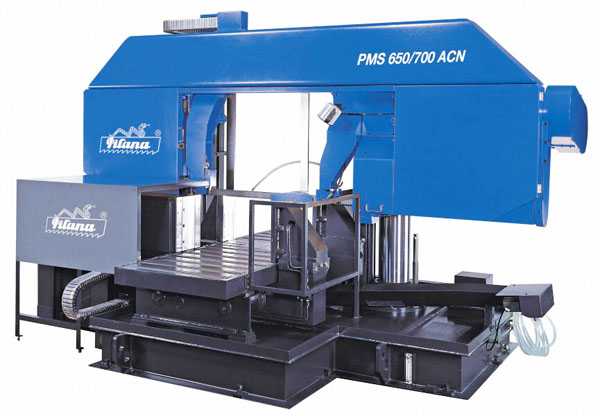

Одни из лучших станков двухколонного типа выпускает чешская компания Bomar, например, Bomar INDIVIDUAL, Bomar CONSTRUCTION. Они производятся в автоматическом или полуавтоматическом исполнении, оборудуются гидравлической системой подачи, поворотными столами, интеллектуальной системой подачи СОЖ.

Двухколонные станки отличаются повышенной жесткостью конструкции, что дает высокую производительность и возможность использования ЧПУ. Благодаря этому, получили широкое распространение в машиностроительной промышленности. Часто используются в роли отрезных станков.

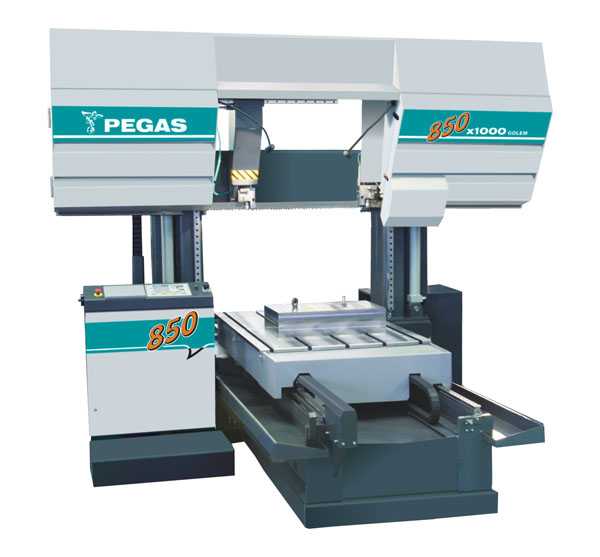

Портальные ленточнопильные станки

Конструкция пильного узла представляет собой поворачивающуюся или неповоротную вокруг вертикальной оси установку. Рабочий стол неподвижен, или поворачивающийся. Портальный вертикальный ленточнопильный станок по металлу позволяет разрезать массивные заготовки — отливки, поковки, стальные плиты. Портал перемещается вдоль горизонтальных направляющих и надвигается на заготовку. Гидравлическая система подачи позволяет регулировать давление пилы в широких пределах.

Вертикальные станки

Как правило, ручной ленточнопильный станок вертикального типа оснащен неподвижным пильным узлом, с пилой, передвигающейся в строго отвесном направлении. Резка металла на ленточнопильном станке производится путем подачи заготовки вручную, давление и скорость подачи регулируются оператором в зависимости от условий пиления.

Широкое распространение получили вертикальные ручные станки производства Энкор. Они известны под маркой Корвет. Универсальная ленточная пила Корвет 33 может служить иллюстрацией возможностей станков этого бренда. Кроме стали, алюминия, нержавейки и меди, она может резать текстолит, фанеру, дерево, ОСБ-плиты.

Ленточная пила Корвет оборудована асинхронным двигателем мощностью 750 Вт. Подключается он к сети 220В, что позволяет использовать пилу не только в промышленных цехах, но и в небольших мастерских или дома. Две передачи, определяющие скорость движения ленты, дают возможность быстро переключиться на резку разнородных материалов, что актуально при использовании в условиях мелкосерийного производства или в работе ремонтных мастерских.

Пила Корвет 33 с наклонным столом

Ленточная пила Корвет оборудована наклонным рабочим столом с диапазоном уклона 0-450. Масса станка в сборе всего 75 кг, что очень удобно для перевозки, например, при использовании в строительстве и реставрации. Размеры рабочего стола и мощность позволяют обрабатывать детали толщиной до 135 мм. Для увеличения степени безопасности работы, ленточная пила Корвет оборудована магнитным пускателем, исключающим самопроизвольный запуск при случайном касании к кнопке.

Ручной ленточнопильный станок вертикального типа может оснащаться и поворотной наклоняемой рамой, но чаше всего в поворотном исполнении можно встретить полуавтоматический ленточнопильный станок. Такая конструкция позволяет выполнять угловое резание металла без изменения горизонтального положения стола. Это актуально при обработке деталей большой площади. Удобно на таких станках резать швеллер, трубы, сложный прокат.

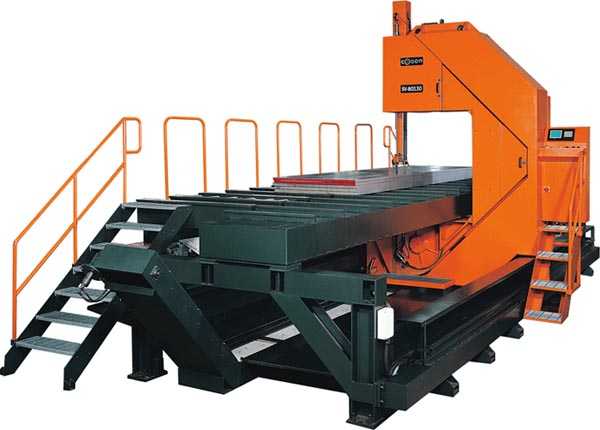

Ленточнопильное оборудование вертикального типа промышленного назначения производится и с подвижной рамой, которая перемещается вдоль рабочего стола большого размера. Ленточные станки этого вида применяются для производства однотипных деталей, и оснащается ЧПУ.

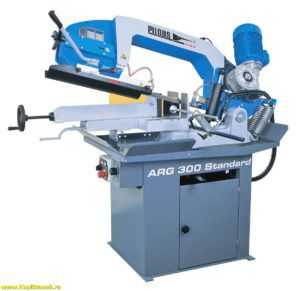

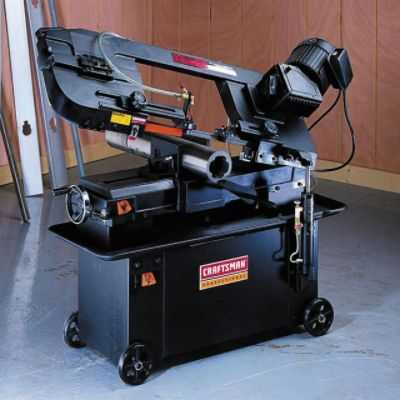

Гравитационные ручные станки

Это разновидность станков консольного типа, в которых перемещение пильного узла и давление ленты на заготовку происходит под действием силы собственной тяжести или мускульном усилии оператора. Одна из разновидностей ленточной пилы — настольная, отличающаяся высокой точностью распиливания тонких заготовок. Неплохие универсальные ручные станки этого типа производит компания Энкор.

Заготовка зажимается специальными тисками и находится в неподвижном состоянии, перемещается пильный узел. Чтобы подача не была слишком резкой, консоль оборудована возвратной пружиной. Ручная ленточная пила принадлежит к наиболее дешевому виду металлообрабатывающих станков, что ничуть не умаляет ее достоинств. Некоторые недостатки в виде небольшой мощности или сложности с регулировкой давления на заготовку, компенсируются мобильностью установки, ее универсальностью и возможностью работать со всеми видами материалов.

Как выбрать

Задавшись вопросом, как выбрать ленточную пилу, необходимо сначала определиться с кругом заданий, которые она будет выполнять. Для частной мастерской или небольшого цеха достаточно ленточной пилы по металлу Jet, Bomar или Энкор консольного типа с поворотным столом или вертикальной, с наклонной рамой. Для домашней мастерской — лучше вертикальной пилы не найти. Пригодится она и кровельщикам — профнастил и оцинковку такие пилы режут отлично.

Промышленное производство нуждается в более мощном ленточнопильном оборудовании — одно или двухколонных станках с гидравлической подачей. Для крупносерийного производства лучше всего обратить внимание на станки с ЧПУ.

wikimetall.ru

Ленточнопильный станок. Классификация отрезных ленточнопильных станков по металлу

Синонимы: ленточная пила, ленточный станок, лентопильный станок, ленточноотрезной станок, ленточнопильный станок по металлу

Ленточнопильные станки по металлу (Metal bandsaw machines, metal band saw machines, metal cutting bandsaws, horizontal bandsaws) служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

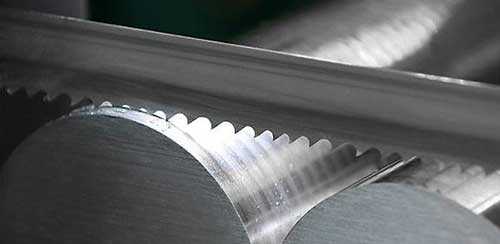

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Преимущества ленточного пиления по сравнению с традиционными способами обработки (механическая ножовка, дисковая резка, газорезные установки) следующие: более высокая производительность, уменьшенный расход материала из за небольшой толщины реза. Относительная дороговизна режущего инструмента (ленточных полотен) компенсируется производительностью обработки, хорошей стойкостью при правильном выборе и применении для соответствующих типов обрабатываемых материалов и размеров распиливаемых заготовок.

Особенностью ленточного пиления является то, что в зависимости от профиля распиливаемой заготовки необходимо подбирать шаг зубьев полотна. Для правильного подбора шага полотна в каталогах производителей размещены таблицы, по которым можно определить, полотно с каким шагом необходимо для распиловки того или иного сечения. Можно примерно рассчитывать шаг полотна так, чтобы в контакте с заготовкой при отрезке должно находиться 3-4 зуба. И если необходимо отрезать заготовки различного диаметра и сечения, будьте готовы к тому, что надо иметь несколько полотен с разными шагами и обязательно их менять при смене заготовок.


Преимущества резки на ленточнопильном станке:

  • Высокая точность резки: 0,1-1,5 мм, отклонение от вертикали до 0,05 мм
  • Высокое качество поверхности реза
  • Малая ширина пропила (до 1,5 мм) экономит расход металла
  • Возможность резки под углом до ±60 градусов
  • Возможность резки пакетов заготовок
  • Все виды заготовок: сплошные заготовки, сортовой прокат, трубы

Классификация ленточнопильных станков по конструктивному исполнению

Консольные (маятниковые) ленточнопильные станки

Консольные (маятниковые) ленточнопильные станки (Pivot bandsaw machines, hinge type bandsaws) изготавливаются с пильной рамой (консолью), которая поднимается и опускается вращаясь на шарнире. Консольные ленточнопильные станки используются для нарезки труб, фасонного профиля, сортового и сплошного проката.

Консольные ленточнопильные станки могут быть поворотными (Miter bandsaws) для получения резов под углом и неповоротными (Straight cut band saws) для резки заготовок только под прямым углом.

По степени автоматизации станки этой группы изготавливаются ручными

, полуавтоматическими и автоматическими.

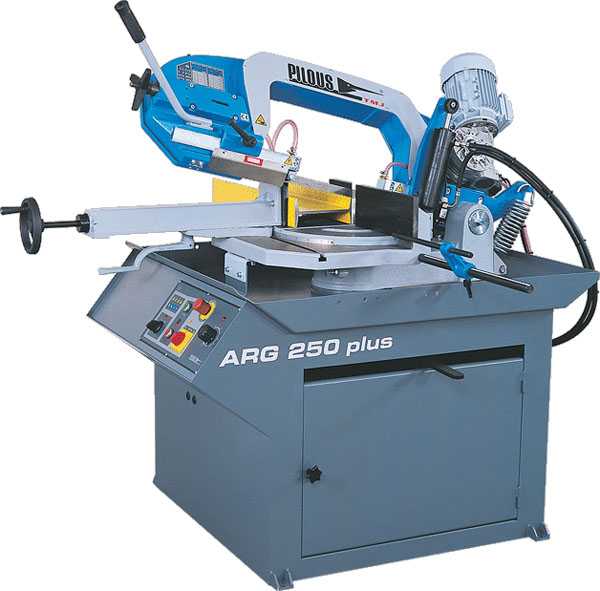

Станок отрезной ленточнопильный консольный поворотный от – 60° до +60° ручной


Одностоечные, двухстоечные и портальные ленточнопильные станки

Одностоечные (колонные) ленточнопильные станки (Single сolumn bandsaws) имеют горизонтальную пильную раму, которая опускается вдоль вертикальной стойки (колонны). Конструкция одностоечного станка напоминает конструкцию радиально-сверлильного станка: вертикальная стойка (колонна) большого диаметра, по которой вверх-вниз перемещается пильная рама. Основное достоинство одностоечного станка – простая возможность выполнять резку заготовок под углом.

Станок отрезной ленточнопильный одностоечный (колонный) неповоротный автомат

Двухстоечные (двухколонные) ленточнопильные станки (Double column bandsaws, dual column bandsaws, twin column bandsaws, twinn pillar band saws) имеют горизонтальную пильную раму, которая перемещается вдоль двух вертикальных стоек (колонн), которые расположены по обе стороны от рабочего стола. Подвижное соединение пильной рамы с станиной представляет собой жесткий замкнутый контур. Такая конструкция позволяет создать более высокое давление на заготовку, при этом пила не будет уходить из плоскости резания.

Для комплексной обработки деталей и резки под углом применяется вращающийся стол.

Основное преимущество двухстоечного станка – высокая жесткость конструкции, которая позволяет осуществить высокопроизводительную резку практически всех металлов, используемых в современном машиностроении.

Станок отрезной ленточнопильный двухстоечный (двухколонный) неповоротный автомат с подвижным столом

Портальные

станки (Gantry bandsaws) имеют фиксированный рабочий стол и подвижный портал для резки труднообрабатываемых материалов больших размеров, например, стальных плит, отливок, поковок и т.д. При резании портал с пильной рамой перемещается по линейным направляющим вдоль рабочего стола, что позволяет значительно уменьшить пространство, занимаемое станком.

Станок отрезной ленточнопильный портальный неповоротный автомат с неподвижным столом

Одностоечные, двухстоечные и портальные ленточнопильные станки могут быть поворотными (Miter) для получения резов под углом и неповоротными для резки заготовок только под прямым углом.

По степени автоматизации станки этой группы изготавливаются полуавтоматическими и автоматическими.

Станки этой группы способны разрезать с высокой скоростью как сплошной прокат и поковки большого диаметра, так и трубы и тонкостенный профиль. Отсюда и области применения: основные производства металлургических заводов, склады металлов, кузнечные производства, заготовительные участки высокотехнологичных предприятий, использующих труднообрабатываемые материалы, а также цеха, с потребностью высокой производительности на единицу оборудования. Данная группа станков предназначена для решения широкого спектра задач по резке металлов.

Вертикальные ленточнопильные станки

Вертикальные ручные ленточнопильные отрезные станки по металлу (Vertical bandsaws, vertical contour saws) позволяют производить резание как прямолинейное, так и криволинейное по наружному и внутреннему контуру, с помощью ручной подачи заготовки. Заготовка, в отличие от горизонтальных станков, не зажимается в тисках, а вручную удерживается на рабочем столе и подается в зону резания. Пильная рама не перемещается.

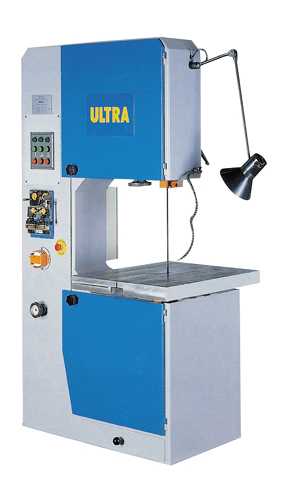

Станок отрезной ленточнопильный вертикальный ручной

Вертикальные ленточнопильные станки с наклоняемой пильной рамой (Vertical mitre cutting bandsaws, vertical tiltable head double miter bandsaws) позволяют производить резание под углом к плоскости рабочего стола. Пильная рама перемещается поперек рабочего стола.

Станки применяют на монтажных производствах для резки труб, уголков, швеллеров для их дальнейшей сварки в рамы, но могут применяться, также, для распиловки сплошных заготовок.

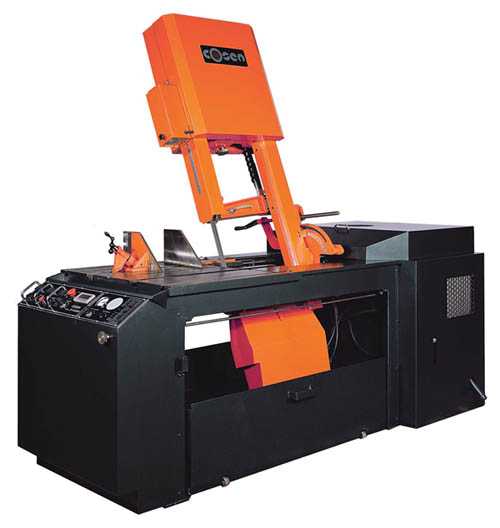

Станок отрезной ленточнопильный вертикальный с наклоняемой пильной рамой

Вертикальные ленточнопильные станки с подвижной пильной рамой (Vertical bandsaws) применяются для продольной или поперечной резки крупногабаритных плит, отливок, поковок и т.д. При резании пильная рама перемещается по линейным направляющим поперек рабочего стола или вдоль него, что позволяет уменьшить пространство, занимаемое станком. Управление режимами резания осуществляется при помощи ЧПУ.

Такие станки широко применяются в инструментальных производствах при изготовлении прессформ и штампов и позволяют в несколько раз снизить затраты на черновую обработку заготовки.

Станок отрезной ленточнопильный вертикальный с подвижной пильной рамой


Поворотные (угловые) горизонтальные ленточнопильные станки

Поворотные (угловые) ленточнопильные станки (Miter bandsaws, miter cutting saws, swivel-head horizontal bandsaws) имеют возможность выполнять резку под различными углами к оси заготовки. Поворотные станки имеют поворотную пильную раму, которая поворачивается вокруг вертикальной оси в одном направлении или в обоих, относительно прямого угла к оси заготовки, и которая позволяет быстро, одним движением, перенастроить угол отрезки.

Резка заготовок под углом может быть осуществлен, также, поворотом губок зажимных тисков или поворотом рабочего стола.

Обычно поворотные станки применяют для отрезки профильных заготовок (трубы, уголки, швеллера) для их дальнейшей сварки в рамы, но могут применяться, также, для распиловки сплошных заготовок.


Классификация ленточнопильных станков по степени автоматизации

Ручные (гравитационные) ленточнопильные станки

Опускание пильной рамы в ручных ленточнопильных станках (Manual bandsaws) осуществляется за счет мускульного усилия рабочего преодолевая усилие пружины.

В ручных гравитационных станках (Gravity bandsaws) опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке.

Оператор станка самостоятельно устанавливает, отмеряет и фиксирует заготовку при помощи тисков с ручным зажимом; пильная рама опускается под собственным весом, скорость опускания регулируется вручную или с выносного пульта управления.

Конструктивное исполнение ручных станков обычно – консольные.

Преимущества ручных ленточнопильных станков:

  • Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
  • Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.

Недостатки ручных ленточнопильных станков:

  • Опускание пильной рамы под собственным весом или за счет мускульного усилия рабочего часто приводит к вибрации полотна во время резания и резкому снижению срока службы пилы.
  • Частое отсутствие механизмов очистки пилы и визуального контроля натяжения пилы
  • Необходимость периодической регулировки наклона осей шкивов привода пилы
  • Отсутствие контроля и регулировки давления пилы на заготовку (клапан на поддерживающем цилиндре позволяет регулировать лишь скорость подачи, да и то в очень узком диапазоне)

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

Станок отрезной ленточнопильный консольный ручной гравитационный с гидроразгрузкой поворотный от – 45° до +60°


Полуавтоматические ленточнопильные станки

В полуавтоматических ленточнопильных станках (Semiautomatic bandsaws) зажим и раскрытие тисков, принудительное опускание и поднятие пильной рамы осуществляются автоматически гидравлическим приводом. Ручная же составляющая подразумевает подачу заготовок оператором.

После старта ленточнопильный станок зажимает тиски, осуществляет резку заготовки с заранее выбранной скоростью. В нижнем положении пильная рама включает микродатчик, после чего она поднимается в верхнее положение и тиски разжимаются. Оператор только двигает заготовку.

Принципиальным отличием от ручных гравитационных станков является то, что давление на заготовку осуществляется не только собственным весом рамы, но и дополнительным усилием, создаваемым гидроцилиндром. Это позволяет пилить более тяжелые материалы, например сплошные заготовки из нержавеющей стали.

Полуавтоматические ленточнопильные станки подходят для изготовления мелких серий продукции на различных производствах и являются самой продаваемой группой моделей. Они позволяют резать материалы под различными углами в диапазоне от -60° до +60°. Наиболее часто ленточнопильные станки такого типа используются для резки профильных, а также листовых заготовок из чугуна и стальных материалов, включая инструментальные и нержавеющие стали, цветные и легкие металлы.

Конструктивное исполнение полуавтоматических станков – консольные, одностоечные и двухстоечные.

Автоматические ленточнопильные станки

На крупных производственных предприятиях для нарезки огромного количества серийных заготовок используются автоматические ленточнопильные станки (Automatic bandsaws). Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.

Процесс работы на них прост: заготовка помещается в тиски, и задаются все необходимые параметры реза (длина детали, количество получаемых деталей, угол реза и другие характеристики в зависимости от типа материала и его размеров). Далее станок запускается, и все дальнейшие действия выполняются автоматически.

Благодаря регулируемой системе рабочей подачи на каждом из этапов регулируется и контролируется усилие резания. Чтобы избежать обрыва полотна при повышении давления на пилу, замедляется или полностью останавливается плавная подача пильной рамы. На автоматическом станке можно работать и в ручном режиме с возможностью индивидуального управления основными функциями.

Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.

Подача осуществляется гидравлическими тисками, что позволяет иметь точность по длине заготовки около 0,1 мм.

Автоматические ленточнопильные станки оснащены дополнительными подающими тисками (Feed vise), имеющими ход, например, 500 мм. Если длина отрезаемой заготовки превышает 500 мм, то тиски перемещают заготовку в два приема с «перехватом». Программируемый контроллер или ЧПУ позволяет задать количество заготовок и их длину. Возможно пиление заготовок одной или различной длины в одном цикле.

Автоматические станки под управлением ЧПУ не только более производительны, но и обладают большей точностью и автоматически выполняют сложные угловые резы.

Конструктивное исполнение автоматических станков – консольные, одностоечные, двухстоечные, портальные и вертикальные.

Основные конструктивные особенности автоматических ленточнопильных станков

  • Работа с биметаллическими и твердосплавными пилами
  • Пильная рама, обеспечивающая необходимую жесткость конструкции и надежную установку ведущего и ведомого шкивов, в связи с чем не требуется периодическая регулировка их положения
  • Возможность резки под углами 45°, 60° и 90° , а так же под промежуточными углами (опция) с автоматическим механизмом поворота пильной рамы от ЧПУ
  • Термозащита двигателя от перегрузки
  • Электропривод, с плавным бесступенчатым регулированием скорости полотна пилы (вариатор с цифровой индикацией), позволяющий изменять скорость резания и, соответственно, точно устанавливать рекомендуемые параметры резания под конкретную заготовку, таким образом, увеличивая срок службы станка и пилы
  • Сервопривод подачи пильной рамы – автоматическое управление скоростью подачи – изменение давления пильной рамы на заготовку в зависимости от длины реза, что обуславливает примерно постоянную нагрузку и количество снимаемого металла на один зуб. Таким образом, пила на протяжении всего реза работает в оптимальном режиме, установленном оператором
  • Подача пильной рамы производится гидравликой принудительно. Управление рабочей подачей осуществляется с помощью регулируемого клапана с компенсацией для различных значений давления масла. Максимальное давление резания регулируется встроенным нагнетательным клапаном
  • Система гашения вибрации пилы
  • Система автоматического натяжения полотна пилы с устройством визуального контроля натяжения – гидроцилиндр с манометром обеспечивает фиксацию и индикацию рекомендуемого значения натяжения пилы
  • Стабилизаторы полотна – прецизионные твердосплавные карбидные направляющие с гидравлическим зажимом и роликоподшипниками для стабилизации и задания бокового направления ленточного полотна, позволяющие выполнять любую регулировку положения ленточной пилы
  • Подвижная направляющая полотна, автоматически регулируемая по ширине заготовки при помощи подвижной губки тисков
  • Отсутствие необходимости регулировки наклона осей шкивов привода пилы
  • Контроль разрыва пилы – автоматическое отключение станка при разрыве пильного полотна
  • Система автоматического контроля увода пилы
  • Детектор вертикальности реза
  • Контроль проскальзывания пилы
  • Система смазки пилы
  • Автоматический компенсатор ширины пропила
  • Быстрое опускание пилы до заготовки
  • Автоматический возврат пильной рамы
  • Автоматическое определение высоты заготовки позволяет сократить холостой ход пильной рамы по окончанию реза
  • Регулятор высоты поднятия пильной рамы – быстро настраиваемый концевой выключатель верхнего положения позволяет максимально сократить холостой ход пильной рамы
  • Гидравлические тиски с плавно регулируемым усилием зажима для резки профилей, труб и больших тяжелых заготовок
  • Тиски имеют гидравлический зажим заготовки, который срабатывает автоматически при включении рабочего цикла, сокращая время подготовительных операций
  • Устройство зажима очень коротких остатков
  • Детектор отсутствия заготовки
  • Устройство пакетной резки с вертикальным прижимом
  • Поднимаемый/опускаемый стол для подачи заготовки
  • Гидравлический подающий стол
  • Возвратно-поступательное пошаговое управление тисками для автоматической подачей заготовки
  • Приводной электромеханический подающий рольганг
  • Чистка ленточной пилы от стружки выполняется с помощью вращающейся щетки с отдельным приводом, имеющей точную регулировку по высоте
  • Автоматический транспортер для удаления стружки
  • Контейнер для стружки
  • Лазерный указатель линии реза
  • Встроенная система подвода СОЖ
  • Устройство микрораспыления СОЖ
  • Подогрев распределительного шкафа, гидравлической системы, СОЖ
  • Шланг обмыва машины
  • Система ЧПУ одно или двухкоординатное
  • Панель управления
  • Встроенная система самодиагностики
  • База данных материалов для автоматического программирования режимов
  • Многофункциональный дисплей с интегрированным руководством пользователя

Классификация отрезных ленточнопильных станков по функциональным возможностям

Ленточнопильные станки первого класса

Ленточнопильные станки I класса предназначены для высокопроизводительной резки практически всех металлов, используемых в современном машиностроении. Это – цветные сплавы, конструкционные и высоколегированные стали, никелевые и титановые сплавы. Они способны разрезать с высокой скоростью как сплошной прокат и поковки большого диаметра, так и трубы и тонкостенный профиль. Отсюда и области применения: основные производства металлургических заводов, заготовительные участки высокотехнологичных предприятий, использующих трудно обрабатываемые материалы, а также цеха, с потребностью высокой производительности на единицу оборудования. Это обусловлено тем, что лишь станки первого класса могут успешно работать и с биметаллическими и с твердосплавными пилами, полотно которых шириной не менее 27 мм. Точность отрезки заготовок не более 0,2 мм на 100 мм заготовки.

По конструктивному исполнению к первому классу относятся только двухстоечные и портальные станки, при этом главным критерием, по которому его можно отнести к станкам первого класса является конструкция стоек, по которым перемещается пильная рама во время рабочего хода. Стойки обязательно должны быть рассчитаны на сверхвысокие нагрузки, возникающие при резке поковок большого диаметра из труднообрабатываемых материалов. Относительный коэффициент жесткости стоек должен быть не менее 0,28 (относительный коэффициент жесткости равен отношению диаметра направляющей пильной рамы к максимальному диаметру заготовки).

По степени автоматизации станки этой группы бывают полуавтоматические и автоматические.

К обязательным атрибутам относятся: мощный электропривод с широким диапазоном скоростей, управление скоростью и давлением подачи, устройство контроля натяжения полотна, относительно широкая пила, выдерживающая колоссальные знакопеременные нагрузки, механизм очистки пилы и т.п.

Чаще всего применяемые опции – это CNC-контроль, отслеживающий целый ряд параметров, контроль отклонения пилы, установка заготовки по лазеру, система периодической автоматической смазки узлов и пар трения.

Ленточнопильные станки I класса можно отнести к специальному отрезному оборудованию. При этом они характеризуются самой высокой стойкостью режущего инструмента и, соответственно, низкой стоимостью одного реза.

Ленточнопильные станки второго класса

Ленточнопильные станки II класса – самая востребованная группа станков. Они используются на заготовительном производстве, для которого использование оборудования первого класса не является необходимым и способны резать цветные металлы, легированные и нержавеющие стали, часть жаропрочных сталей и легкообрабатываемых титановых сплавов, т.е. те материалы, которые можно обрабатывать с помощью биметаллических ленточных пил с шириной ленточного полотна не менее 20 мм.

По конструктивному исполнению это консольные, одностоечные и двухстоечные станки. Большинство таких станков позволяют разрезать заготовку под различными углами к её оси, поэтому они относятся к универсальному оборудованию. Но меньшая жесткость конструкцию, более низкая мощность электропривода и упрощенный дизайн ограничивают практическое применение.

По степени автоматизации станки этой группы изготавливаются полуавтоматическими и автоматическими.

Станки второго класса используются для нарезки в размер труб, фасонного профиля и сплошного проката, имеют высокую стойкость режущего инструмента и самый короткий срок окупаемости среди всех ленточнопильных станков. Эти станки имеют популярность их применения на заготовительных производствах машиностроительных заводов, мостостроительных предприятиях, фирмах, изготавливающих металлоконструкции.

Ленточнопильные станки третьего класса

Ленточнопильные станки III класса, в основном, это станки с консольным расположением пильной рамы (но иногда встречаются и упрощенные двух стоечные станки), Они изготавливаются в ручном, полуавтоматическом и автоматическом исполнении.

Станки этой группы используют на небольших производствах, не требующих высокой производительности, для нарезки в размер в основном труб и профильного проката. Отрезка сплошного проката занимает слишком много времени. Так, даже по сравнению со станками второго класса производительность на сплошном прокате может быть ниже в полтора-два раза. Опускание же пильной рамы под собственным весом часто приводит к вибрации полотна во время резания и резкому снижению срока службы пилы.

Ленточнопильные станки четвертого класса

К станкам IV класса относятся все бытовые и настольные станки – легкие небольшие по размерам и массе для мобильности, предназначенные распиливать сплошные заготовки диаметром до 50 мм. Применять их в каком бы то ни было производстве категорически не рекомендуется, так как ресурс этого оборудования не выдерживает никакой критики при сравнительно высокой стоимости.

Станки предназначены для отрезки заготовок от случая к случаю, в условиях работы на объекте, когда пилить ножовкой уже непроизводительно.

Станки не оснащены системой подвода охлаждающей жидкости (СОЖ), что снижает стойкость ленточных полотен, жесткость 13-мм полотен также низкая, слабый двигатель не позволяет выполнять длительную обработку.


  • Астраханский станкостроительный завод – двухстоечный полуавтомат Аллигатор-900
  • Барановичский станкостроительный завод БЗС Атлант – двухстоечный автомат БЗС5001
  • Краснодарский станкостроительный завод Седин (Седин-Шисс СП) – двухстоечный автомат КСА8532
  • Кимрский машиностроительный завод – двухстоечный автомат СКА8550
  • Подолье Станкоторговый центр г. Москва – двухстоечный автомат СЛП-8535
  • РусРеза г. Волгоград – консольный ручной Реза-350
  • Роста г. Воронеж – двухстоечный автомат СРЗ-200
  • Станкостроительный завод им. Кирова г. Минск – двухстоечный автомат МП6-1920-001
  • Эксен (Exen) Группа Компаний г. Нижний Новгород – двухстоечный автомат 8Б550Д. 8Б800Д
  • Автом (Avtom) г. Екатеринбург – полуавтомат Автом ЛП

Лидерами в производстве отрезных ленточнопильных станков являются Тайвань, Германия, Италия, Испания. Наибольшую популярность получило отрезное оборудование станкостроительных фирм Danobat (Испания), Kasto Maschinenbau (Германия), Behringer (Германия), Amada (Япония), FMB (Италия).


Основные параметры ленточнопильных станков

  • Основные параметры
  • Угол поворота пильной рамы, (тисков, стола)
  • Скорость движения полотна, м/мин
  • Размер пильного полотна, мм
  • Диаметр шкивов, мм
  • Максимальное число шагов подачи заготовки в автоматическом режиме
  • Максимальный шаг подачи заготовки в автоматическом режиме, мм
  • Минимальный шаг подачи заготовки в автоматическом режиме, мм
  • Габариты станка, мм
  • Габариты в упаковке, мм
  • Масса, кг

  • Максимальные размеры заготовки
  • Максимальный размер сплошной заготовки, круг 90°, мм
  • Максимальный размер сплошной заготовки, круг 45°, мм
  • Максимальный размер сплошной заготовки, круг 60°, мм
  • Максимальный размер сплошной заготовки, квадрат 90°, мм
  • Максимальный размер сплошной заготовки, квадрат 45°, мм
  • Максимальный размер сплошной заготовки, квадрат 60°, мм
  • Максимальный размер сплошной заготовки, прямоугольник 90°, мм
  • Максимальный размер сплошной заготовки, прямоугольник 45°, мм
  • Максимальный размер сплошной заготовки, прямоугольник 60°, мм

  • Электрооборудование
  • Мощность привода главного движения (привода пилы), кВт
  • Мощность двигателя очистки пильного полотна, кВт
  • Мощность привода гидравлического агрегата, кВт
  • Мощность двигателя транспортера стружки, кВт
  • Мощность насоса СОЖ, кВт

  • Общая потребляемая мощность, кВт

Ленточные пилы для резки металла:

  • Углеродистые ленточные пилы для резки легированных и нелегированных сталей
  • Биметаллические ленточные пилы для тяжелых режимов резания
  • Твердосплавные ленточные пилы для резки труднообрабатываемых металлов – чугунное литье, сплавов с высоким содержанием никеля и титана
  • Алмазные ленточные пилы для резки абразивных материалов

Полезные ссылки по теме

Каталог обрабатывающих центров

Каталог-справочник ленточнопильных станков

Рубикон, ООО  © 2016  http://stanki-katalog.ru

stanki-katalog.ru

Вертикальный ленточнопильный станок по металлу

Содержание статьи:

Современные ленточнопильные станки предназначены для формирования реза на металлических конструкциях. Их основные отличия от аналогичного обрабатывающего оборудования с пильными дисками заключаются в точности выполнения операций, а также повышенной надежности работы.

Конструкция и технические особенности станков

Ленточнопильный станок

Для выполнения обработки в оборудовании установлена ленточная пила. Она располагается на системе приводных валов, которые соединяются с электродвигателем через коробку передач. На торцевой поверхности пилы есть зубья, с помощью которых выполняется операция реза.

Большая протяженность ленты обеспечивает длительный ресурс ее работы. Блок реза обычно располагается в верхней части станка, направление пилы – горизонтальное. Обрабатываемая деталь крепится на рабочем столе и с помощью механизмов подъема/опускания происходит контакт режущей части с материалом обработки.

Преимущества использования ленточнопильных станков по металлу:

  • минимальная толщина реза. Это обусловлено небольшой толщиной ленточной пилы;
  • возможность выполнять резы под углом. Для этого необходимы специальные модели станков с поворотными механизмами;
  • высокий показатель производительности;
  • обработка заготовок различной конфигурации – от труб до листового материала.

Однако несмотря на все вышеописанные преимущества ленточнопильный станок обладает достаточно большими размерами. Это связано с относительно сложным механизмом фиксации ленточной пилы и ее привода.

Большинство моделей настольного типа не имеют системы подачи СОЖ. Однако из-за высокой скорости обработки поверхность металла сильно нагревается, что может привести к его деформации или выходу из строя пилы. Поэтому для них необходимо предусмотреть своевременное охлаждение.

Классификация ленточнопильного оборудования

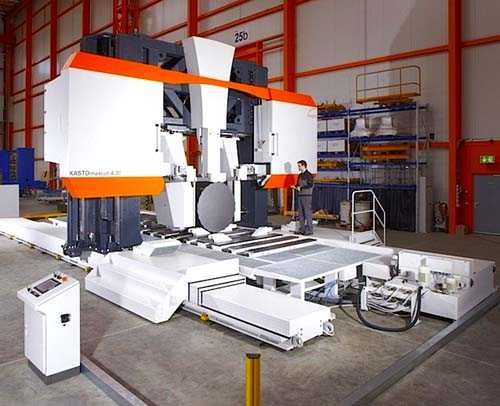

Станок для резки массивных изделий

Как и любое металлообрабатывающее оборудование ленточнопильный станок может иметь различную компоновку и систему управления. Поэтому прежде всего необходимо проанализировать условия эксплуатации и на основе полученных данных выбрать оптимальную модель.

Одним из показателей работы оборудования по металлу является степень его автоматизации. Это является определяющим фактором при комплектации больших производственных линий. Для выполнения реза сложной формы, что способен сделать ленточнопильный станок, в электронный блок управления вносится программа действия.

Если же операция реза будет носить единичный характер – можно выбрать модели по металлу с ручным управлением. Но и в этом случае следует знать основные отличия металлообрабатывающего оборудования:

  • расположение пильного полотна – горизонтальное или вертикальное. Для металлообработки чаще всего делают модели станков с горизонтальным положением пилы. Это объясняется необходимостью жестко зафиксировать деталь на рабочем столе. Вертикальное положение пильного блока свойственно для деревообрабатывающего оборудования;
  • тип станка. Это могут быть консольные модели по металлу, где пила опускается на зафиксированную заготовку. В одно- или двух- стоечных блок обработки смещается в вертикальной плоскости по стойкам. Для выполнения сложных резов рекомендуется применять поворотные горизонтальные модели.

Важным моментом является выбор вертикального или горизонтального пильного полотна. Учитываются фактические параметры, которыми обладает ленточнопильный станок – максимальная протяженность устанавливаемого полотна, его ширина и толщина. Также следует правильно выбрать материал изготовления пилы.

Для резки легированных и нелегированных сортов стали лучше всего использовать углеродистое полотно. Тяжелые режимы резки выполняются с помощью биметаллических моделей. При обработке инструментальных сортов стали рекомендуется применять твердосплавные полотна.

Параметры выбора станка

Модель с вертикальным расположением ленточной пилы

Определившись с тем, какой ленточнопильный станок лучше всего подойдет для выполнения конкретных типов работ, следует приступать к анализу его технических характеристик. К ним относятся габариты, вес, компоновка и эксплуатационные качества.

Прежде всего следует обращать внимание на мощность силовой установки станка по металлу. Она определит максимальную скорость формирования реза, а также требования к материалу изготовления заготовки. Затем необходимо определиться с типом оборудования – настольный или напольный, вертикального или горизонтального типа. Первые применяются для обработки относительно небольших изделий. Если же габариты заготовки достаточно большие – выбор следует останавливать на напольных моделях.

Помимо этих параметров при выборе модели следует учитывать такие технические характеристики:

  • максимально допустимый размер (глубина) обрабатываемой заготовки. Он зависит от ее сечения – круглое, квадратное или прямоугольное;
  • размеры пильного полотна;
  • пределы значений скорости резания по металлу;
  • возможность поворота пилы на определенный угол относительно металлической детали;
  • размеры рабочего стола и механизмы фиксации заготовки;
  • наличие системы подачи охлаждающей жидкости в зону обработки.

Несмотря на то, что во время работы ленточнопильный станок формирует минимум стружки и металлической пыли – при больших объемах производства она может попасть в узлы и агрегаты оборудования. Для решения этой проблемы производители предусматривают систему удаления отходов резки.

В некоторых настольных моделях есть регулируемый концевой упор. Он предназначен для выставления точного значения длины реза заготовки. В особенности он полезен при обработке труб, где точность играет важную роль.

Обзор эксплуатационных качеств

Мобильный ленточнопильный станок

После приобретения станка следует выполнить его установку. Для выполнения этой работы необходимо придерживаться правил, указанных в инструкции по эксплуатации. Монтаж осуществляется на ровную поверхность. Если это настольная модель ленточнопильного станка – станина должна быть устойчивой и иметь функцию регулировки по высоте.

После окончательного монтажа оборудование подключают к электросети. При этом учитывается потребляемая мощность электродвигателя. Для обеспечения безопасности работы рекомендуется установить УЗО и контур заземления.

Ленточнопильный станок должен эксплуатироваться по следующей схеме.

  1. Установка ленточной пилы по металлу. Важно проконтролировать степень ее натяжения.
  2. Выбор режима резки – скорости обработки заготовки, а также глубина резания. В автоматических моделях эти параметры задаются через ЧПУ.
  3. Монтаж заготовки на рабочий стол. На этом этапе важно правильно выполнить позиционирование детали относительно пильного полотна по металлу.
  4. Включение станка и формирование реза. Для обеспечения качественной обработки в область реза должна подаваться охлаждающая жидкость.
  5. После разрезания детали станок не отключается до тех пор, пока пила не будет извлечена из заготовки.

В видеоматериале показан обзор небольшого ленточнопильного станка по металлу:

stanokgid.ru

Что нужно знать для выбора ленточнопильного станка?

Ленточные пилы (станки) – оборудование, предназначенное для распиливания металла, пластика, пенопласта и дерева. Оно с успехом применяется в мебельном производстве для выпиливания небольших деталей и раскройки длинных толстых досок. А также для нарезания металлических заготовок из прутков или труб, например, под последующую токарную обработку. Режущим инструментом для техники является пильное полотно, замкнутое в кольцо, надетое на шкивы и вращающееся с большой скоростью.

К основным преимуществам ленточных пил по сравнению с использованием других инструментов и станков относят:

  • С её помощью можно выполнять самые различные резы заготовок толщиной до 400 мм.
  • Образуется минимальное количество отходов (опилок и стружки), а сам рез получается чистый и ровный. В большинстве случаев он не требует последующего шлифования.
  • Низкий уровень шума пилы не доставит дискомфорта ни оператору, ни окружающим, что особенно важно, если мастерская находится рядом с жилыми помещениями.

Существуют несколько видов ленточных пил, каждый из которых рассчитан на определенные операции. Чтобы не прогадать и подобрать подходящее устройство, обратите на это внимание. Разделение идет по типу обрабатываемого материала. Именно материал определяет, какие будут нагрузки на пильное полотно. Это в свою очередь влияет на особенности конструкции и возможности станка.

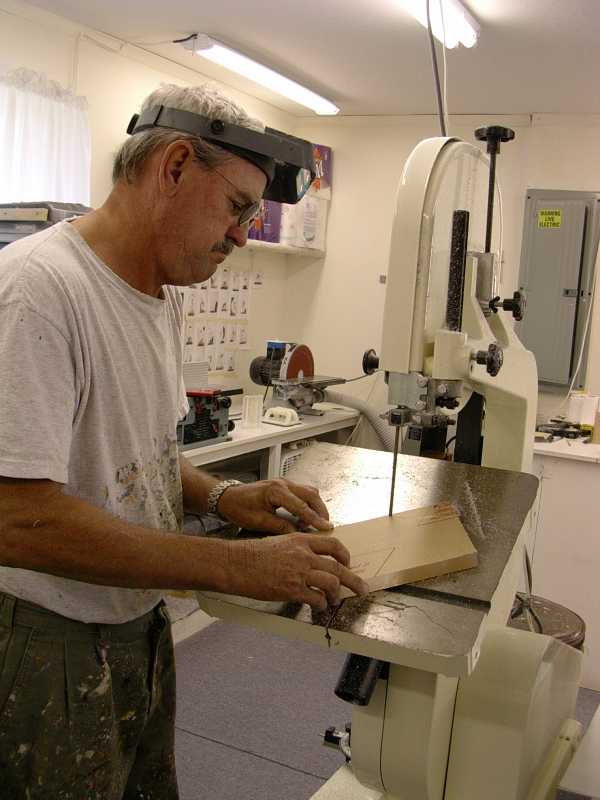

Деревообрабатывающие

Каждый ленточнопильный станок по дереву является по своему строению вертикальным. Он имеет цельную массивную станину, рабочий горизонтальный металлический стол с упорами для заготовок и два шкива – сверху и внизу, на которые натянуто пильное полотно. Принцип работы заключается в следующем: деталь устанавливается в нужном положении на стол вплотную к параллельному или угловому упору, а после подается на полотно, удерживаясь оператором обеими руками и двигаясь по упору как по направляющей.

Станки данного вида используются для прямых, косых, фигурных резов и распилов под углом 45°. Особенностью оборудования является высокая скорость движения полотна, которая позволяет быстро разрезать мягкие материалы – дерево, пластик, пенопласт и т.п.

Существуют ленточнопильные станки по дереву трех классов.

Класс Описание Назначение Технические особенности
Бытовые (Jet JWBS-9 10000850M, Энкор Корвет-31 10231) Небольшие по габаритам и весу аппараты настольного типа. Их устанавливают на верстак или специальный стол-подставку, приворачивая для устойчивости шурупами через специальные отверстия в основании. Лучше всего они подойдут для домашних мастеров  (изготовление различной мебели, нарезание заготовки под последующую ручную или токарную обработку и прочее). Мощность – до 350 Вт, напряжение – 220 В.
Полупрофессиональные (DeWalt DW 739, JET JWBS-14Q 10000855M) Это  крупногабаритные напольные станки, предназначенные для резания материала толщиной до 200 мм и длительного использования. Можно применять как в домашней мастерской, так и на производстве. Мощность – до 1500 Вт, напряжение – 220 В.
Профессиональные (HighPoint HB 6300I, Proma PP-500 25601500) Также напольные устройства, отличающиеся высокой мощностью. Они имеют большие габариты, вес и могут выдерживать длительную эксплуатацию и резание брусков более 300 мм толщиной. Используются в промышленности. Мощность -свыше 1500 Вт, напряжение – 380 В.

Оснасткой для всех ленточных пил данного вида являются пильные ленты по дереву (Полотно пильное (1712x6x0.36 мм; зуб A4) для ленточнопильного станка BAS 260 Metabo 0909057175, JET Полотно 10TPI (JWBS-9) PW6.1510.10). Эффективнее всего использовать режущий инструмент такой же марки, как и само оборудование.

Металл

Ленточные станки по металлу являются горизонтальными. По конструкции это – стол-основание с тисками для фиксации детали, на котором закреплена подвижная рама. На ней также есть два шкива с пильным полотном. В данном случае при работе материал остается неподвижным. Чтобы распилить заготовку, опускается сама рама. Одним из самых больших преимуществ обработки металла именно таким способом является полное отсутствие искр, что не скажешь про использование, например, УШМ.

Ленточные пилы по металлу применяются для прямых и косых резов самых различных профилей (круглые и квадратные трубы, прутки, бруски, швеллеры и уголки). Некоторые модели (Jet HVBS-712K 414459M) имеют поворотные губки тисков, с помощью которых можно выполнять резы под углом в 45°. При высоких нагрузках и резке твердых металлов, таких как различные стали, титановые и никелевые сплавы, используются водоэмульсионные СОЖ. Они предотвращают перегрев полотна и материала и удаляют стружку, образующуюся при работе. В охлаждении нет необходимости только при распиле чугуна, алюминия и неметаллических материалов. Возможности и мощность станков по металлу намного выше, чем у деревообрабатывающих, поэтому с их помощью возможна обработка как металла, так и дерева, пластика и графита. Для этого каждое устройство имеет несколько скоростей движения полотна. Это также необходимо для настройки под определенный вид металла. Мягкий (алюминий и т.п.) обрабатывается на самой высокой скорости, а твердый (титановые сплавы, высоколегированные стали) – на самой низкой.

В нашем интернет-магазине представлены два класса данного оборудования.

Класс Описание Назначение Технические особенности
Бытовые (3 класс) (Optimum S91G 3300091, Makita 2107 FK, Proma PPK-115U 25330743) Простые устройства с ручной подачей для резания пластмасс и таких металлов, как алюминий, чугун, нелегированная и низколегированная сталь. Рассчитаны на индивидуальное применение в частных мастерских. Работают от сети 220 В (230 В), в них не используется СОЖ.
Полупрофессиональные (2 класс) (Optimum S210G 3300210, Jet MBS-1321W 50000440T, Proma РРS-220TH 15000221) Оборудование, предназначенное для работ с различными сталями, цветными металлами, а также титановыми и никелевыми сплавами. Является полуавтоматом. То есть рама с помощью гидравлической системы сама опускается для распила заготовки. Применяются как на частных, так и на промышленных заготовительных производствах. Это самые распространенные станки, которые очень быстро окупают себя и имеют высокую стойкость режущего инструмента. Поэтому такая техника особо востребована на  мостостроительных предприятиях, частных фирмах, изготавливающих металлоконструкции и т.п. Мощность свыше 700 Вт, могут работать от сети 220 В или 380 В, имеют систему подачи СОЖ.

Режущий инструмент для ленточных пил  этого вида – пильные полотна по металлу (Полотно пильное биметаллическое M42 KBN (2925x27x0.9 мм; 5-8 зубьев/дюйм) для S350G Optimum 3357541, Полотно пильное (1712x12x0,36 мм; 14 зубьев/дюйм) для ленточнопильного станка BAS 260 Metabo 0909057191). В данном случае также лучше приобретать оснастку той же марки, что и сам станок.

Особенности выбора по техническим характеристикам

Допустим, Вы определились с видом и классом. Следующим шагом будет подбор подходящей модели по основным техническим характеристикам.

Станки по дереву:

Глубина пропила влияет на максимальную толщину детали, которую можно резать оборудованием. В нашем интернет-магазине Вы найдете ленточные пилы для резания заготовок толщиной от 80 до 455 мм.

Ширина пропила влияет на ширину деталей, которые можно обрабатывать на станке. У нас представлены устройства для пиления заготовок шириной до 610 мм.

Станки по металлу:

Maксимальный диаметр заготовки 90°. Показывает, в деталях какого размера можно выполнять прямые и косые резы. Пилы из нашего ассортимента могут резать заготовки до 460 мм диаметром.

Подведя итоги, можно сказать, что если определиться с задачами, подобрать ленточную пилу Вам не составит труда. Если это распиливание дерева для частного мебельного производства, то подойдет деревообрабатывающий станок среднего класса. Домашняя обработка металлических, деревянных и пластмассовых заготовок – бытовой металлообрабатывающий. А для тех, кому требуется оборудование на промышленное машиностроительное предприятие, лучше всего приобретать полупрофессиональные пилы по металлу. Выберете подходящую модель техники на нашем сайте и оформите заказ. Сомневаетесь в выборе? Позвоните нашим менеджерам, они ответят на все вопросы.

www.vseinstrumenti.ru

Вертикальная ленточная пила по металлу J-8203K JET

Описание станка:
  • Возможность обработки деталей из дерева, черных и цветных металлов
  • Чугунная рама и прочное основание
  • Подставка входит в стандартную комплектацию
  • Эксклюзивный дизайн коробки скоростей
Стандартная комплектация станка:
  • Угловой упор, вытяжной патрубок
  • Ленточное полотно
  • Подставка
  • Технические характеристики вертикальной ленточной пилы по металлу J-8203K JET

    Модель J-8203
    Артикул 380 В 414504-RU
    Выходная мощность 0,75 кВт / S1100%
    Потребляемая мощность 1,2 кВт / S6 40%
    Скорость движения полотна:
    – для обработки металла 12, 17, 24, 33, 43, 60, 85 м/мин
    – для обработки дерева 1000 м/мин
    Высота пропила 152 мм
    Высота пропила со вставкой 305 мм
    Ширина пропила 340 мм
    Размер стола 355х355 мм
    Наклон стола вправо 45˚
    Наклон стола влево 15˚
    Длина ленточного полотна 2350 мм
    Длина ленточного полотна при установленной вставке 2655 мм
    Ширина ленточного полотна 3-20 мм
    Размер паза стола 19х9,5 мм
    Высота стола 1117 мм
    Габаритные размеры (ДхШхВ) 660 х 470 х 1700 мм
    Масса 75 кг
    Описание JET J-8203K:
    • Возможность обработки деталей из дерева, черных и цветных металлов
    • Чугунная рама и прочное основание
    • Подставка входит в стандартную комплектацию
    • Эксклюзивный дизайн коробки скоростей
    Стандартная комплектация:
    • Угловой упор, вытяжной патрубок
    • Ленточное полотно
    • Подставка
    • Технические характеристики вертикальной ленточной пилы по металлу JET J-8203K

      Модель J-8203
      Артикул 380 В 414504-RU
      Выходная мощность 0,75 кВт / S1100%
      Потребляемая мощность 1,2 кВт / S6 40%
      Скорость движения полотна:
      – для обработки металла 12, 17, 24, 33, 43, 60, 85 м/мин
      – для обработки дерева 1000 м/мин
      Высота пропила 152 мм
      Высота пропила со вставкой 305 мм
      Ширина пропила 340 мм
      Размер стола 355х355 мм
      Наклон стола вправо 45˚
      Наклон стола влево 15˚
      Длина ленточного полотна 2350 мм
      Длина ленточного полотна при установленной вставке 2655 мм
      Ширина ленточного полотна 3-20 мм
      Размер паза стола 19х9,5 мм
      Высота стола 1117 мм
      Габаритные размеры (ДхШхВ) 660 х 470 х 1700 мм
      Масса 75 кг

Комплектация за дополнительную плату

Упор для продольного пиления Упор для продольного пиления ( арт. 5782171 ) 0p
Вставка для увеличения высоты пропила с установочным набором Вставка для увеличения высоты пропила с установочным набором ( арт. 5782181 ) 0p
Полотно 6х0,65х2350 мм, 10TPI Полотно 6х0,65х2350 мм, 10TPI ( арт. PW6.2350.10 ) 660p
Полотно 6х0,65х2350мм, 4TPI Полотно 6х0,65х2350мм, 4TPI ( арт. PW6.2350.4 ) 660p
Полотно 6х0,65х2350 мм, 6TPI Полотно 6х0,65х2350 мм, 6TPI ( арт. PW6.2350.6 ) 660p
Полотно 10х0,65х2350 мм, 4TPI Полотно 10х0,65х2350 мм, 4TPI ( арт. PW10.2350.4 ) 660p
Полотно 10х0,65х2350 мм, 6TPI Полотно 10х0,65х2350 мм, 6TPI ( арт. PW10.2350.6 ) 660p
Полотно 16х0,8х2350 мм, 4TPI Полотно 16х0,8х2350 мм, 4TPI ( арт. PW16.2350.4 ) 800p
Полотно 16х0,8х2350 мм, 6TPI Полотно 16х0,8х2350 мм, 6TPI ( арт. PW16.2350.6 ) 800p
Полотно 20х0,8х2350 мм, 4TPI Полотно 20х0,8х2350 мм, 4TPI ( арт. PW20.2350.4 ) 910p
Полотно 20х0,8х2350 мм, 6TPI Полотно 20х0,8х2350 мм, 6TPI ( арт. PW20.2350.6 ) 910p
Полотно 16х0,5х2350 мм, нож Полотно 16х0,5х2350 мм, нож ( арт. PS16.2350 ) 810p
Полотно У 3-20х2350, ширина и шаг по запросу Полотно У 3-20х2350, ширина и шаг по запросу ( арт. PW3-20.2350.х ) 0p
Полотно У 3-20х2655, ширина и шаг по запросу Полотно У 3-20х2655, ширина и шаг по запросу ( арт. PW3-20.2655.х ) 0p
Полотно М42 13х0,65х2350 (х.х) TPI, шаг по запросу Полотно М42 13х0,65х2350 (х.х) TPI, шаг по запросу ( арт. PC13.2350.x.x ) 0p
Полотно М42 20х0,65х2350 (х.х) TPI, шаг по запросу Полотно М42 20х0,65х2350 (х.х) TPI, шаг по запросу ( арт. PC20.2350.x.x ) 0p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв
Форма оплаты, порядок поставки, доставка J-8203K , гарантийные обязательства:
  • Продажа станков J-8203K осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО “Автотрейдинг”, ООО “Желдорэкспедиция”, ООО “ПЭК” и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!

rustan.ru

Вертикальная ленточная пила по металлу J-8201K JET

Описание станка:
  • Возможность обработки деталей из дерева, черных и цветных металлов
  • Чугунная рама и прочное основание
  • Подставка входит в стандартную комплектацию
  • Эксклюзивный дизайн коробки скоростей
Стандартная комплектация станка:
  • Угловой упор, вытяжной патрубок
  • Ленточное полотно
  • Подставка
  • Технические характеристики вертикальной ленточной пилы по металлу J-8201K JET

    Характеристика J-8201
    Артикул 220 В 414500-RU
    Выходная мощность 0,75 кВт / S1100%
    Потребляемая мощность 1,2 кВт / S6 40%
    Скорость движения полотна:
    – для обработки металла 12, 17, 24, 33, 43, 60, 85 м/мин
    – для обработки дерева 1000 м/мин
    Высота пропила 152 мм
    Высота пропила со вставкой 305 мм
    Ширина пропила 340 мм
    Размер стола 355х355 мм
    Наклон стола вправо 45˚
    Наклон стола влево 15˚
    Длина ленточного полотна 2350 мм
    Длина ленточного полотна при установленной вставке 2655 мм
    Ширина ленточного полотна 3-20 мм
    Размер паза стола 19х9,5 мм
    Высота стола 1117 мм
    Габаритные размеры (ДхШхВ) 660 х 470 х 1700 мм
    Масса J-8201K 75 кг
    Описание J-8201K JET:
    • Возможность обработки деталей из дерева, черных и цветных металлов
    • Чугунная рама и прочное основание
    • Подставка входит в стандартную комплектацию
    • Эксклюзивный дизайн коробки скоростей
    Стандартная комплектация:
    • Угловой упор, вытяжной патрубок
    • Ленточное полотно
    • Подставка
    • Технические характеристики вертикальной ленточной пилы по металлу J-8201K JET

      Характеристика J-8201
      Артикул 220 В 414500-RU
      Выходная мощность 0,75 кВт / S1100%
      Потребляемая мощность 1,2 кВт / S6 40%
      Скорость движения полотна:
      – для обработки металла 12, 17, 24, 33, 43, 60, 85 м/мин
      – для обработки дерева 1000 м/мин
      Высота пропила 152 мм
      Высота пропила со вставкой 305 мм
      Ширина пропила 340 мм
      Размер стола 355х355 мм
      Наклон стола вправо 45˚
      Наклон стола влево 15˚
      Длина ленточного полотна 2350 мм
      Длина ленточного полотна при установленной вставке 2655 мм
      Ширина ленточного полотна 3-20 мм
      Размер паза стола 19х9,5 мм
      Высота стола 1117 мм
      Габаритные размеры (ДхШхВ) 660 х 470 х 1700 мм
      Масса 75 кг

Комплектация за дополнительную плату

Упор для продольного пиления Упор для продольного пиления ( арт. 5782171 ) 0p
Вставка для увеличения высоты пропила с установочным набором Вставка для увеличения высоты пропила с установочным набором ( арт. 5782181 ) 0p
Полотно 6х0,65х2350 мм, 10TPI Полотно 6х0,65х2350 мм, 10TPI ( арт. PW6.2350.10 ) 660p
Полотно 6х0,65х2350мм, 4TPI Полотно 6х0,65х2350мм, 4TPI ( арт. PW6.2350.4 ) 660p
Полотно 6х0,65х2350 мм, 6TPI Полотно 6х0,65х2350 мм, 6TPI ( арт. PW6.2350.6 ) 660p
Полотно 10х0,65х2350 мм, 4TPI Полотно 10х0,65х2350 мм, 4TPI ( арт. PW10.2350.4 ) 660p
Полотно 10х0,65х2350 мм, 6TPI Полотно 10х0,65х2350 мм, 6TPI ( арт. PW10.2350.6 ) 660p
Полотно 16х0,8х2350 мм, 4TPI Полотно 16х0,8х2350 мм, 4TPI ( арт. PW16.2350.4 ) 800p
Полотно 16х0,8х2350 мм, 6TPI Полотно 16х0,8х2350 мм, 6TPI ( арт. PW16.2350.6 ) 800p
Полотно 20х0,8х2350 мм, 4TPI Полотно 20х0,8х2350 мм, 4TPI ( арт. PW20.2350.4 ) 910p
Полотно 20х0,8х2350 мм, 6TPI Полотно 20х0,8х2350 мм, 6TPI ( арт. PW20.2350.6 ) 910p
Полотно 16х0,5х2350 мм, нож Полотно 16х0,5х2350 мм, нож ( арт. PS16.2350 ) 810p
Полотно У 3-20х2350, ширина и шаг по запросу Полотно У 3-20х2350, ширина и шаг по запросу ( арт. PW3-20.2350.х ) 0p
Полотно У 3-20х2655, ширина и шаг по запросу Полотно У 3-20х2655, ширина и шаг по запросу ( арт. PW3-20.2655.х ) 0p
Полотно М42 13х0,65х2350 (х.х) TPI, шаг по запросу Полотно М42 13х0,65х2350 (х.х) TPI, шаг по запросу ( арт. PC13.2350.x.x ) 0p
Полотно М42 20х0,65х2350 (х.х) TPI, шаг по запросу Полотно М42 20х0,65х2350 (х.х) TPI, шаг по запросу ( арт. PC20.2350.x.x ) 0p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв
Форма оплаты, порядок поставки, доставка J-8201K , гарантийные обязательства:
  • Продажа станков J-8201K осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО “Автотрейдинг”, ООО “Желдорэкспедиция”, ООО “ПЭК” и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!

rustan.ru

Ленточные пилы по металлу, классификация и применение

Металлы в качестве основного конструкционного материала используются уже настолько давно, и использоваться, по-видимому, будут ещё настолько долго, что методы их обработки обречены оставаться важнейшим аспектом современной техники. Резание – едва ли не важнейшая форма обработки металлических материалов. Какие мы знаем методы резания? С применением абразивных средств (болгарки, монтажные пилы и прочие аналогичные инструменты), резание на токарных и прочих станках (годится только для заготовок и материалов в виде тел вращения), плазменная резка (превосходный метод, но имеет ограничения по толщине обрабатываемого материала), лазерная и гидроабразивная резка, и достаточно универсальный метод резания с применением ленточных пил. Вот о нём и поговорим, а заодно и об инструментах, необходимых для этого.

Возможности ленточных пил

Ленточные пилы представляют собой устройства, использующие для резки конструкционных материалов гибкие, замкнутые, металлические, зубчатые режущие звенья кольцевой формы. Могут считаться достаточно универсальными приспособлениями, предназначенными, как для прямолинейных резов, так и для получения заготовок с достаточно замысловатым контуром. В плане сложности контуров обрабатываемых деталей они несколько проигрывают плазморезам, но заметно превосходят возможности приборов плазменной резки по толщине обрабатываемого материала.

Особенности конструкции этих устройств позволяют посредством изменения угла наклона режущего звена, вырезать заготовки очень сложной конфигурации. При этом, настройка инструмента происходит быстро, позволяя предельно сократить непродуктивное время, необходимое в течение рабочего дня потратить на перенастройку станка, замену режущего звена и прочие вспомогательные технологические операции.

Мы уже упомянули такое преимущество ленточных пил, как возможная большая толщина обрабатываемой заготовки (или заготовок). Да, действительно, толщина стенок металла, который подлежит резке таким образом совершенно беспрецедентна, а некоторые модели таких пил позволяют резку массивных заготовок в десятки сантиметров толщиной. Особенно это удобно в производственных условиях, когда нужно отрезать сразу несколько (или даже несколько десятков) однотипных заготовок при крупносерийном производстве.

Условная классификация ленточнопильных станков по металлу

– пространственное расположение режущего звена. Оно может быть, как вертикально расположенным, так и горизонтально.

– ленточные пилы можно подразделять на переносные и стационарные модели.

– величина мощности привода. Поскольку для резки требуется достаточно большое усилие, то минимальная мощность электропривода у таких станков начинается от 2 кВт. Как правило, небольшие переносные станки имеют мощность в диапазоне от 2 до 2,5 кВт, а аппаратура стационарного пользования обычно имеет мощность двигателя от 2,5 кВт и выше.

– конструктивные особенности установки. Их подразделяют на одноколонные и двухколонные.

– уровень автоматизации процесса резки. Ручные или переносные модификации относятся к средствам малой механизации производства, а более серьёзные модели, уже оснащённые средствами ЧПУ, позволяют выполнять основательные производственные задачи на уровне серийного производства.

Назначение и область применения ленточнопильных станков

Конечно же, превалирующей областью применения данных образцов техники были, есть и будут машиностроительные предприятия, относящиеся ко всему спектру тяжёлой индустрии. Однако не менее эффективно данные устройства проявляют себя также и в работе автосервисов, малых производств, кузнечных мастерских и прочих производственных единиц, занимающихся металлообработкой и производством металлоконструкций.

Причём многие современные модели ленточнопильных станков относятся к числу поистине универсальных средств заводской оснастки и позволяют на них обрабатывать древесные материалы, пластик и, конечно же, в первую очередь все разновидности металлических конструкционных материалов (включая, сталь, чугун, нержавейку и цветные металлы).

Самодельная ленточная пила, канал Wm_poltava

forgemika.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
