Сортаменты стальных профилей (с исправлениями)
]]]]]]]]]]>]]]]]]]]>]]]]]]>]]]]>]]>Сортаменты стальных профилей (с исправлениями) Главная страница | Общие данные | Перечень расчетов | ФорумСортаменты стальных профилей (с исправлениями)
Общие сведения об исправлениях и сортаментах
Здесь опубликованы сортаменты металлопроката, которые подготовлены Игорем Борисовичем Звездиным.
Некогда обнаружив ошибки в ряде характеристик профилей из различных стандартов,
он осуществил полную проверку широкоупотребимых сортаментов. По результатам проверки
были подготовлены исправленные сортаменты и протокол выявленных ошибок.
Указанные материалы и подробные объяснения (в формате *.doc) содержатся
на странце Игоря Борисовича.
Комментарии, вопросы и предложения на форуме.
Перечень сортаментов
Двутавры:
1. Сортамент горячекатаных двутавров по СТО АСЧМ 20-93
2. Сортамент горячекатаных двутавров по ГОСТ 8239-89
(с уклоном внутренних граней полок 6-12 %)
3. Сортамент горячекатаных двутавров с параллельными гранями полок по ГОСТ 26020-83
4. Сортамент горячекатаных тонкостенных двутавров с узкими параллельными полками по ТУ 14-2-205-76
5. Сортамент двутавровых балок М по ГОСТ 19425-74* для балок путей подвесного транспорта
Швеллеры:
6. Сортамент гнутых равнополочных швеллеров по ГОСТ 8278-83 из стали марок С235 и С245 по ГОСТ 27772-88
7. Сортамент гнутых равнополочных швеллеров по ГОСТ 8278-83 из стали марок С255 и С375 по ГОСТ 27772-88
8. Сортамент горячекатаных тонкостенных швеллеров с узкими параллельными полками по ТУ 14-2-204-76
9. Сортамент горячекатаных швеллеров по ГОСТ 8240-89
Уголки:
10. Сортамент горячекатаных равнополочных уголков по ГОСТ 8509-93
11. Cортамент горячекатаных неравнополочных уголков по ГОСТ 8510-86
Замкнутые профили:
12. Сортамент гнутых замкнутых сварных профилей квадратного сечения по ГОСТ 30245-2003 (квадратные трубы)
13. Сортамент гнутых замкнутых сварных профилей прямоугольного сечения по ГОСТ 30245-2003 прямоугольные трубы)
14. ТУ-36-2287-80 (квадратные трубы)
15. ТУ-67-2287-80 (прямоугольные трубы)
16. Трубчатые балки квадратной формы поперечного сечения EN 10291 (РАУТАРУУККИ)
17. Трубчатые балки прямоугольнойной формы поперечного сечения EN 10291 (РАУТАРУУККИ)
Круглые трубы:
18. Сортамент стальных электросварных прямошовных труб ГОСТ 10704-91
19. Трубчатые балки круглой формы поперечного сечения EN 10291 (РАУТАРУУККИ)
Тавры:
20. Сортамент тавров с параллельными гранями полки по ТУ 14-2-685-86
Сплошные сечения:
21. Сортамент горячекатаного квадратного проката по ГОСТ 2591-88
22. Сортамент горячекатаного круглого проката по ГОСТ 2590-88
Z-образные профили:
23. Сортамент гнутых равнополочных профилей по ГОСТ 13229-78 из стали марок С235 и С245 по ГОСТ 27772-88
24. Сортамент гнутых равнополочных профилей по ГОСТ 13229-78 из стали марок С255 и С345 по ГОСТ 27772-88
С-образные профили:
25. Сортамент гнутых равнополочных С-образных профилей по ГОСТ 8282-83 и по ТУ 67-559-83
webcad.pro
Сортамент гнутых замкнутых сварных профилей квадратного сечения по ГОСТ 30245-2003 (квадратные трубы)
Сортамент гнутых замкнутых сварных профилей квадратного сечения по ГОСТ 30245-2003 (квадратные трубы)Сортамент гнутых замкнутых сварных профилей квадратного
сечения по ГОСТ 30245-2003 (квадратные трубы)
(с исправлениями)
Вернуться к списку сортаментов
Условные обозначения: b - высота/ширина профиля; s - толщина профиля; R - радиус наружного закругления; I - момент инерции; W - момент сопротивления; i - радиус инерции; Примечание: R=2,0*s при s10,0 мм |
Сортамент гнутых замкнутых сварных профилей квадратного сечения по ГОСТ 30245-2003 (квадратные трубы) Геометрические характеристики вычислены по программе КМБП (http://hdru.com/russian/kmbp_2/rec_2_02.htm) ╔═══════╤════════╤═════════════╤═════════════════════════════╤══════════╗ ║ b │ s │ Площадь │Справочные значения для осей │ Масса 1м ║ ║ │ │ поперечного ├─────────────────────────────┤ длины ║ ║ │ │ сечения │ X - X и Y - Y │ ║ ╟───────┴────────┤ ├─────────┬─────────┬─────────┤ ║ ║ │ │ Jx=Jy │ Wx=Wy │ ix=iy │ ║ ║ мм │ (см2) │ (см4) │ (см3) │ (см) │ (кг) ║ ╠═══════╤════════╪═════════════╪═════════╪═════════╪═════════╪══════════╣ ║ 40 │ 2.0 │ 2.94 │ 6.94│ 3.47 │ 1.54 │ 2.31 ║ ║ │ 2.5 │ 3.59 │ 8.21│ 4.11 │ 1.51 │ 2.82 ║ ║ │ 3.0 │ 4.21 │ 9.32│ 4.66 │ 1.49 │ 3.30 ║ ║ │ 3.5 │ 4.79 │ 10.27│ 5.14 │ 1.46 │ 3.76 ║ ║ │ 4.0 │ 5.35 │ 11.07│ 5.54 │ 1.44 │ 4.20 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 50 │ 2.0 │ 3.74 │ 14.15│ 5.66 │ 1.95 │ 2.93 ║ ║ │ 2.5 │ 4.59 │ 16.94│ 6.78 │ 1.92 │ 3.60 ║ ║ │ 3.0 │ 5.41 │ 19.47│ 7.79 │ 1.90 │ 4.25 ║ ║ │ 3.5 │ 6.20 │ 21.73│ 8.69 │ 1.87 │ 4.86 ║ ║ │ 4.0 │ 6.95 │ 23.74│ 9.49 │ 1.85 │ 5.45 ║ ║ │ 4.5 │ 7.67 │ 25.50│ 10.20 │ 1.82 │ 6.02 ║ ║ │ 5.0 │ 8.36 │ 27.04│ 10.82 │ 1.80 │ 6.56 ║ ║ │ 5.5 │ 9.01 │ 28.35│ 11.34 │ 1.77 │ 7.07 ║ ║ │ 6.0 │ 9.63 │ 29.45│ 11.78 │ 1.75 │ 7.56 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 60 │ 2.0 │ 4.54 │ 25.14│ 8.38 │ 2.35 │ 3.56 ║ ║ │ 2.5 │ 5.59 │ 30.34│ 10.11 │ 2.33 │ 4.39 ║ ║ │ 3.0 │ 6.61 │ 35.13│ 11.71 │ 2.31 │ 5.19 ║ ║ │ 3.5 │ 7.59 │ 39.53│ 13.18 │ 2.28 │ 5.96 ║ ║ │ 4.0 │ 8.55 │ 43.55│ 14.52 │ 2.26 │ 6.71 ║ ║ │ 4.5 │ 9.47 │ 47.20│ 15.73 │ 2.23 │ 7.43 ║ ║ │ 5.0 │ 10.36 │ 50.49│ 16.83 │ 2.21 │ 8.13 ║ ║ │ 5.5 │ 11.21 │ 53.45│ 17.82 │ 2.18 │ 8.80 ║ ║ │ 6.0 │ 12.03 │ 56.07│ 18.69 │ 2.16 │ 9.45 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 70 │ 2.0 │ 5.34 │ 40.73│ 11.64 │ 2.76 │ 4.19 ║ ║ │ 2.5 │ 6.59 │ 49.41│ 14.12 │ 2.74 │ 5.17 ║ ║ │ 3.0 │ 7.81 │ 57.53│ 16.44 │ 2.71 │ 6.13 ║ ║ │ 3.5 │ 8.99 │ 65.09│ 18.60 │ 2.69 │ 7.06 ║ ║ │ 4.0 │ 10.15 │ 72.12│ 20.61 │ 2.67 │ 7.97 ║ ║ │ 4.5 │ 11.27 │ 78.63│ 22.47 │ 2.64 │ 8.85 ║ ║ │ 5.0 │ 12.36 │ 84.63│ 24.18 │ 2.62 │ 9.70 ║ ║ │ 5.5 │ 13.41 │ 90.14│ 25.75 │ 2.59 │ 10.53 ║ ║ │ 6.0 │ 14.43 │ 95.17│ 27.19 │ 2.57 │ 11.33 ║ ║ │ 6.5 │ 15.06 │ 95.28│ 27.22 │ 2.52 │ 11.82 ║ ║ │ 7.0 │ 15.96 │ 98.70│ 28.20 │ 2.49 │ 12.53 ║ ╚═══════╧════════╧═════════════╧═════════╧═════════╧═════════╧══════════╝ Сортамент гнутых замкнутых сварных профилей квадратного сечения по ГОСТ 30245-2003 (квадратные трубы) ╔═══════╤════════╤═════════════╤═════════════════════════════╤══════════╗ ║ b │ s │ Площадь │Справочные значения для осей │ Масса 1м ║ ║ │ │ поперечного ├─────────────────────────────┤ длины ║ ║ │ │ сечения │ X - X и Y - Y │ ║ ╟───────┴────────┤ ├─────────┬─────────┬─────────┤ ║ ║ │ │ Jx=Jy │ Wx=Wy │ ix=iy │ ║ ║ мм │ (см2) │ (см4) │ (см3) │ (см) │ (кг) ║ ╠═══════╤════════╪═════════════╪═════════╪═════════╪═════════╪══════════╣ ║ 80 │ 3.0 │ 9.01 │ 87.84│ 21.96 │ 3.12 │ 7.07 ║ ║ │ 3.5 │ 10.39 │ 99.80│ 24.95 │ 3.10 │ 8.16 ║ ║ │ 4.0 │ 11.75 │ 111.04│ 27.76 │ 3.07 │ 9.22 ║ ║ │ 4.5 │ 13.07 │ 121.58│ 30.40 │ 3.05 │ 10.26 ║ ║ │ 5.0 │ 14.36 │ 131.44│ 32.86 │ 3.03 │ 11.27 ║ ║ │ 5.5 │ 15.61 │ 140.63│ 35.16 │ 3.00 │ 12.25 ║ ║ │ 6.0 │ 16.83 │ 149.18│ 37.29 │ 2.98 │ 13.21 ║ ║ │ 6.5 │ 17.66 │ 151.25│ 37.81 │ 2.93 │ 13.86 ║ ║ │ 7.0 │ 18.76 │ 157.61│ 39.40 │ 2.90 │ 14.72 ║ ║ │ 7.5 │ 19.82 │ 163.32│ 40.83 │ 2.87 │ 15.56 ║ ║ │ 8.0 │ 20.84 │ 168.38│ 42.09 │ 2.84 │ 16.36 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 90 │ 3.0 │ 10.21 │ 127.28│ 28.29 │ 3.53 │ 8.01 ║ ║ │ 3.5 │ 11.79 │ 145.06│ 32.24 │ 3.51 │ 9.26 ║ ║ │ 4.0 │ 13.35 │ 161.92│ 35.98 │ 3.48 │ 10.48 ║ ║ │ 4.5 │ 14.87 │ 177.87│ 39.53 │ 3.46 │ 11.67 ║ ║ │ 5.0 │ 16.36 │ 192.93│ 42.87 │ 3.43 │ 12.84 ║ ║ │ 5.5 │ 17.81 │ 207.13│ 46.03 │ 3.41 │ 13.98 ║ ║ │ 6.0 │ 19.23 │ 220.48│ 48.99 │ 3.39 │ 15.10 ║ ║ │ 6.5 │ 20.26 │ 225.60│ 50.13 │ 3.34 │ 15.90 ║ ║ │ 7.0 │ 21.56 │ 236.13│ 52.47 │ 3.31 │ 16.92 ║ ║ │ 7.5 │ 22.82 │ 245.79│ 54.62 │ 3.28 │ 17.91 ║ ║ │ 8.0 │ 24.04 │ 254.59│ 56.58 │ 3.25 │ 18.87 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 100 │ 3.0 │ 11.41 │ 177.05│ 35.41 │ 3.94 │ 8.96 ║ ║ │ 3.5 │ 13.19 │ 202.28│ 40.46 │ 3.92 │ 10.36 ║ ║ │ 4.0 │ 14.95 │ 226.35│ 45.27 │ 3.89 │ 11.73 ║ ║ │ 4.5 │ 16.67 │ 249.29│ 49.86 │ 3.87 │ 13.08 ║ ║ │ 5.0 │ 18.36 │ 271.10│ 54.22 │ 3.84 │ 14.41 ║ ║ │ 5.5 │ 20.01 │ 291.82│ 58.36 │ 3.82 │ 15.71 ║ ║ │ 6.0 │ 21.63 │ 311.47│ 62.29 │ 3.79 │ 16.98 ║ ║ │ 6.5 │ 22.86 │ 320.93│ 64.19 │ 3.75 │ 17.94 ║ ║ │ 7.0 │ 24.36 │ 337.04│ 67.41 │ 3.72 │ 19.12 ║ ║ │ 7.5 │ 25.82 │ 352.04│ 70.41 │ 3.69 │ 20.27 ║ ║ │ 8.0 │ 27.24 │ 365.94│ 73.19 │ 3.67 │ 21.39 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 120 │ 3.0 │ 13.81 │ 312.35│ 52.06 │ 4.76 │ 10.84 ║ ║ │ 3.5 │ 15.99 │ 358.17│ 59.69 │ 4.73 │ 12.56 ║ ║ │ 4.0 │ 18.15 │ 402.28│ 67.05 │ 4.71 │ 14.25 ║ ║ │ 4.5 │ 20.27 │ 444.70│ 74.12 │ 4.68 │ 15.91 ║ ║ │ 5.0 │ 22.36 │ 485.47│ 80.91 │ 4.66 │ 17.55 ║ ║ │ 5.5 │ 24.41 │ 524.62│ 87.44 │ 4.64 │ 19.16 ║ ║ │ 6.0 │ 26.43 │ 562.16│ 93.69 │ 4.61 │ 20.75 ║ ║ │ 6.5 │ 28.06 │ 584.95│ 97.49 │ 4.57 │ 22.03 ║ ║ │ 7.0 │ 29.96 │ 617.26│ 102.88 │ 4.54 │ 23.52 ║ ║ │ 7.5 │ 31.82 │ 647.90│ 107.98 │ 4.51 │ 24.98 ║ ║ │ 8.0 │ 33.64 │ 676.88│ 112.81 │ 4.49 │ 26.41 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 140 │ 4.0 │ 21.35 │ 651.62│ 93.09 │ 5.53 │ 16.76 ║ ║ │ 4.5 │ 23.87 │ 722.24│ 103.18 │ 5.50 │ 18.74 ║ ║ │ 5.0 │ 26.36 │ 790.56│ 112.94 │ 5.48 │ 20.69 ║ ║ │ 5.5 │ 28.81 │ 856.61│ 122.37 │ 5.45 │ 22.62 ║ ║ │ 6.0 │ 31.23 │ 920.43│ 131.49 │ 5.43 │ 24.52 ║ ╚═══════╧════════╧═════════════╧═════════╧═════════╧═════════╧══════════╝ Сортамент гнутых замкнутых сварных профилей квадратного сечения по ГОСТ 30245-2003 (квадратные трубы) ╔═══════╤════════╤═════════════╤═════════════════════════════╤══════════╗ ║ b │ s │ Площадь │Справочные значения для осей │ Масса 1м ║ ║ │ │ поперечного ├─────────────────────────────┤ длины ║ ║ │ │ сечения │ X - X и Y - Y │ ║ ╟───────┴────────┤ ├─────────┬─────────┬─────────┤ ║ ║ │ │ Jx=Jy │ Wx=Wy │ ix=iy │ ║ ║ мм │ (см2) │ (см4) │ (см3) │ (см) │ (кг) ║ ╠═══════╤════════╪═════════════╪═════════╪═════════╪═════════╪══════════╣ ║ 140 │ 6.5 │ 33.26 │ 964.11│ 137.73 │ 5.38 │ 26.11 ║ ║ │ 7.0 │ 35.56 │ 1020.70│ 145.81 │ 5.36 │ 27.91 ║ ║ │ 7.5 │ 37.82 │ 1074.90│ 153.56 │ 5.33 │ 29.69 ║ ║ │ 8.0 │ 40.04 │ 1126.80│ 160.97 │ 5.30 │ 31.43 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 150 │ 4.0 │ 22.95 │ 807.82│ 107.71 │ 5.93 │ 18.01 ║ ║ │ 4.5 │ 25.67 │ 896.30│ 119.51 │ 5.91 │ 20.15 ║ ║ │ 5.0 │ 28.36 │ 982.12│ 130.95 │ 5.88 │ 22.26 ║ ║ │ 5.5 │ 31.01 │ 1065.30│ 142.04 │ 5.86 │ 24.34 ║ ║ │ 6.0 │ 33.63 │ 1145.90│ 152.79 │ 5.84 │ 26.40 ║ ║ │ 6.5 │ 35.86 │ 1203.40│ 160.45 │ 5.79 │ 28.15 ║ ║ │ 7.0 │ 38.36 │ 1275.60│ 170.08 │ 5.77 │ 30.11 ║ ║ │ 7.5 │ 40.82 │ 1345.10│ 179.34 │ 5.74 │ 32.04 ║ ║ │ 8.0 │ 43.24 │ 1411.80│ 188.24 │ 5.71 │ 33.95 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 160 │ 4.0 │ 24.55 │ 987.17│ 123.40 │ 6.34 │ 19.27 ║ ║ │ 4.5 │ 27.47 │ 1096.30│ 137.04 │ 6.32 │ 21.56 ║ ║ │ 5.0 │ 30.36 │ 1202.40│ 150.29 │ 6.29 │ 23.83 ║ ║ │ 5.5 │ 33.21 │ 1305.40│ 163.18 │ 6.27 │ 26.07 ║ ║ │ 6.0 │ 36.03 │ 1405.50│ 175.69 │ 6.25 │ 28.29 ║ ║ │ 6.5 │ 38.46 │ 1479.20│ 184.90 │ 6.20 │ 30.19 ║ ║ │ 7.0 │ 41.16 │ 1569.70│ 196.21 │ 6.18 │ 32.31 ║ ║ │ 7.5 │ 43.82 │ 1657.00│ 207.13 │ 6.15 │ 34.40 ║ ║ │ 8.0 │ 46.44 │ 1741.20│ 217.65 │ 6.12 │ 36.46 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 180 │ 5.0 │ 34.36 │ 1736.90│ 192.99 │ 7.11 │ 26.97 ║ ║ │ 5.5 │ 37.61 │ 1888.60│ 209.85 │ 7.09 │ 29.52 ║ ║ │ 6.0 │ 40.83 │ 2036.50│ 226.28 │ 7.06 │ 32.05 ║ ║ │ 6.5 │ 43.66 │ 2151.10│ 239.01 │ 7.02 │ 34.27 ║ ║ │ 7.0 │ 46.76 │ 2286.70│ 254.08 │ 6.99 │ 36.70 ║ ║ │ 7.5 │ 49.82 │ 2418.30│ 268.70 │ 6.97 │ 39.11 ║ ║ │ 8.0 │ 52.84 │ 2545.90│ 282.87 │ 6.94 │ 41.48 ║ ║ │ 8.5 │ 55.83 │ 2669.50│ 296.61 │ 6.92 │ 43.83 ║ ║ │ 9.0 │ 58.78 │ 2789.10│ 309.90 │ 6.89 │ 46.14 ║ ║ │ 9.5 │ 61.69 │ 2904.90│ 322.77 │ 6.86 │ 48.43 ║ ║ │ 10.0 │ 64.57 │ 3016.80│ 335.20 │ 6.83 │ 50.68 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 200 │ 6.0 │ 45.63 │ 2832.70│ 283.27 │ 7.88 │ 35.82 ║ ║ │ 6.5 │ 48.86 │ 3000.40│ 300.04 │ 7.84 │ 38.35 ║ ║ │ 7.0 │ 52.36 │ 3194.10│ 319.41 │ 7.81 │ 41.10 ║ ║ │ 7.5 │ 55.82 │ 3382.70│ 338.27 │ 7.79 │ 43.82 ║ ║ │ 8.0 │ 59.24 │ 3566.30│ 356.63 │ 7.76 │ 46.51 ║ ║ │ 8.5 │ 62.63 │ 3744.80│ 374.48 │ 7.73 │ 49.16 ║ ║ │ 9.0 │ 65.98 │ 3918.50│ 391.85 │ 7.71 │ 51.79 ║ ║ │ 9.5 │ 69.29 │ 4087.20│ 408.72 │ 7.68 │ 54.39 ║ ║ │ 10.0 │ 72.57 │ 4251.10│ 425.11 │ 7.65 │ 56.96 ║ ║ │ 10.5 │ 74.86 │ 4311.90│ 431.19 │ 7.59 │ 58.76 ║ ║ │ 11.0 │ 77.97 │ 4456.50│ 445.65 │ 7.56 │ 61.20 ║ ║ │ 11.5 │ 81.03 │ 4595.90│ 459.59 │ 7.53 │ 63.61 ║ ║ │ 12.0 │ 84.06 │ 4730.20│ 473.02 │ 7.50 │ 65.99 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 250 │ 6.0 │ 57.63 │ 5672.00│ 453.76 │ 9.92 │ 45.24 ║ ║ │ 6.5 │ 61.86 │ 6037.10│ 482.97 │ 9.88 │ 48.56 ║ ╚═══════╧════════╧═════════════╧═════════╧═════════╧═════════╧══════════╝ Сортамент гнутых замкнутых сварных профилей квадратного сечения по ГОСТ 30245-2003 (квадратные трубы) ╔═══════╤════════╤═════════════╤═════════════════════════════╤══════════╗ ║ b │ s │ Площадь │Справочные значения для осей │ Масса 1м ║ ║ │ │ поперечного ├─────────────────────────────┤ длины ║ ║ │ │ сечения │ X - X и Y - Y │ ║ ╟───────┴────────┤ ├─────────┬─────────┬─────────┤ ║ ║ │ │ Jx=Jy │ Wx=Wy │ ix=iy │ ║ ║ мм │ (см2) │ (см4) │ (см3) │ (см) │ (кг) ║ ╠═══════╤════════╪═════════════╪═════════╪═════════╪═════════╪══════════╣ ║ 250 │ 7.0 │ 66.36 │ 6442.60│ 515.41 │ 9.85 │ 52.09 ║ ║ │ 7.5 │ 70.82 │ 6839.90│ 547.19 │ 9.83 │ 55.59 ║ ║ │ 8.0 │ 75.24 │ 7229.20│ 578.34 │ 9.80 │ 59.07 ║ ║ │ 8.5 │ 79.63 │ 7610.50│ 608.84 │ 9.78 │ 62.51 ║ ║ │ 9.0 │ 83.98 │ 7983.80│ 638.70 │ 9.75 │ 65.92 ║ ║ │ 9.5 │ 88.29 │ 8349.10│ 667.93 │ 9.72 │ 69.31 ║ ║ │ 10.0 │ 92.57 │ 8706.70│ 696.53 │ 9.70 │ 72.66 ║ ║ │ 10.5 │ 95.86 │ 8903.80│ 712.30 │ 9.64 │ 75.25 ║ ║ │ 11.0 │ 99.97 │ 9230.70│ 738.46 │ 9.61 │ 78.47 ║ ║ │ 11.5 │ 104.03 │ 9549.20│ 763.94 │ 9.58 │ 81.67 ║ ║ │ 12.0 │ 108.06 │ 9859.40│ 788.75 │ 9.55 │ 84.83 ║ ╟───────┼────────┼─────────────┼─────────┼─────────┼─────────┼──────────╢ ║ 300 │ 6.0 │ 69.63 │ 9963.70│ 664.24 │ 11.96 │ 54.66 ║ ║ │ 6.5 │ 74.86 │ 10638.00│ 709.23 │ 11.92 │ 58.76 ║ ║ │ 7.0 │ 80.36 │ 11371.00│ 758.07 │ 11.90 │ 63.08 ║ ║ │ 7.5 │ 85.82 │ 12092.00│ 806.12 │ 11.87 │ 67.37 ║ ║ │ 8.0 │ 91.24 │ 12801.00│ 853.38 │ 11.84 │ 71.63 ║ ║ │ 8.5 │ 96.63 │ 13498.00│ 899.86 │ 11.82 │ 75.85 ║ ║ │ 9.0 │ 101.98 │ 14183.00│ 945.55 │ 11.79 │ 80.05 ║ ║ │ 9.5 │ 107.29 │ 14857.00│ 990.47 │ 11.77 │ 84.22 ║ ║ │ 10.0 │ 112.57 │ 15519.00│ 1034.60 │ 11.74 │ 88.36 ║ ║ │ 10.5 │ 116.86 │ 15951.00│ 1063.40 │ 11.68 │ 91.73 ║ ║ │ 11.0 │ 121.97 │ 16569.00│ 1104.60 │ 11.66 │ 95.74 ║ ║ │ 11.5 │ 127.03 │ 17174.00│ 1145.00 │ 11.63 │ 99.72 ║ ║ │ 12.0 │ 132.06 │ 17767.00│ 1184.50 │ 11.60 │ 103.67 ║ ╚═══════╧════════╧═════════════╧═════════╧═════════╧═════════╧══════════╝
webcad.pro
Сортамент OTUA – Труба квадратная
Вернуться на страницу «Сортамент OTUA»
Сортамент OTUA.
Профиль: Труба квадратная
Характеристики сечения
b – наружный размер, мм; s — толщина стенки трубы, мм; P — масса 1 м труб, кг;
A — площадь поперечного сечения трубы, мм2;
Iz, Iy — моменты инерции сечения для осей z и y, см4;
Wz, Wy — моменты сопротивления сечения для осей z и y, см3.
b | s | A | Iy=Iz | Wy=Wz | iy=iz | It | Wply=Wplz | P | |
мм | мм | см2 | см4 | см3 | мм | см4 | см3 | кг/м | |
20×1.50 | 20 | 2 | 1,1 | 0,6 | 0,6 | 7,5 | 1,0 | 0,5 | 0,87 |
20×2.00 | 20 | 2 | 1,4 | 0,8 | 0,8 | 7,0 | 1,3 | 0,6 | 1,13 |
22×2.30 | 22 | 2 | 1,7 | 1,1 | 1,0 | 8,0 | 2,0 | 0,7 | 1,28 |
25×1.50 | 25 | 2 | 1,4 | 1,3 | 1,0 | 9,7 | 2,1 | 0,7 | 1,11 |
25×2.00 | 25 | 2 | 1,8 | 1,6 | 1,3 | 9,4 | 2,5 | 0,9 | 1,44 |
25×2.50 | 25 | 3 | 2,1 | 1,8 | 1,4 | 9,1 | 3,0 | 1,8 | 1,68 |
25×3.00 | 25 | 3 | 2,5 | 2,0 | 1,6 | 8,9 | 3,0 | 2,0 | 1,89 |
28×2.50 | 28 | 3 | 2,5 | 2,7 | 1,9 | 10,3 | 4,3 | 2,1 | 1,83 |
28×4.00 | 28 | 4 | 3,8 | 3,7 | 2,6 | 9,8 | 5,9 | 3,4 | 3,01 |
30×1.50 | 30 | 2 | 1,7 | 2,3 | 1,5 | 11,6 | 3,5 | 1,1 | 1,34 |
30×2.00 | 30 | 2 | 2,2 | 2,9 | 1,9 | 11,3 | 4,4 | 1,4 | 1,76 |
30×2.50 | 30 | 3 | 2,7 | 3,4 | 2,3 | 11,2 | 5,3 | 1,7 | 2,12 |
30×3.00 | 30 | 3 | 3,1 | 3,7 | 2,5 | 10,9 | 5,9 | 1,9 | 2,42 |
30×4.00 | 30 | 4 | 3,9 | 4,3 | 2,8 | 10,5 | 6,9 | 3,7 | 3,05 |
35×1.50 | 35 | 2 | 2,0 | 3,7 | 2,1 | 13,7 | 5,7 | 1,5 | 1,58 |
35×2.00 | 35 | 2 | 2,6 | 4,8 | 2,7 | 13,1 | 7,2 | 2,0 | 2,07 |
35×2.50 | 35 | 3 | 3,2 | 5,6 | 3,2 | 13,2 | 8,7 | 2,4 | 2,38 |
35×3.00 | 35 | 3 | 3,8 | 6,4 | 3,7 | 13,0 | 10,0 | 2,7 | 3,01 |
35×4.00 | 35 | 4 | 4,7 | 7,3 | 4,2 | 12,5 | 11,8 | 5,3 | 3,68 |
40×1.50 | 40 | 2 | 2,3 | 5,6 | 2,8 | 15,7 | 8,6 | 2,0 | 1,81 |
40×2.00 | 40 | 2 | 3,0 | 6,9 | 3,5 | 15,3 | 11,3 | 2,6 | 2,39 |
40×2.50 | 40 | 3 | 3,8 | 8,2 | 4,1 | 15,1 | 13,6 | 3,2 | 2,95 |
40×2.70 | 40 | 3 | 3,9 | 8,9 | 4,5 | 15,1 | 14,2 | 5,4 | 3,06 |
40×3.00 | 40 | 3 | 4,4 | 9,3 | 4,7 | 14,8 | 15,8 | 5,7 | 3,46 |
40×3.20 | 40 | 3 | 4,5 | 10,1 | 5,0 | 14,9 | 16,1 | 6,2 | 3,56 |
40×4.00 | 40 | 4 | 5,7 | 11,1 | 5,5 | 14,3 | 19,4 | 7,0 | 4,45 |
40×5.00 | 40 | 5 | 6,4 | 12,3 | 6,1 | 14,0 | 22,3 | 8,0 | 4,99 |
45×1.50 | 45 | 2 | 2,6 | 8,2 | 3,6 | 17,7 | 12,6 | 2,6 | 2,05 |
45×2.00 | 45 | 2 | 3,4 | 10,6 | 4,7 | 17,5 | 16,0 | 3,4 | 2,70 |
45×2.50 | 45 | 3 | 4,2 | 12,6 | 5,6 | 17,3 | 19,4 | 4,1 | 3,17 |
45×3.00 | 45 | 3 | 5,0 | 14,9 | 6,6 | 17,2 | 22,5 | 4,8 | 3,96 |
45×3.20 | 45 | 3 | 5,2 | 15,4 | 6,9 | 17,2 | 27,4 | 5,6 | 4,06 |
45×4.00 | 45 | 4 | 6,5 | 16,6 | 7,4 | 16,4 | 28,7 | 9,2 | 5,07 |
45×5.00 | 45 | 5 | 7,4 | 18,7 | 8,3 | 16,0 | 33,3 | 10,7 | 5,77 |
50×1.50 | 50 | 2 | 2,9 | 11,2 | 4,5 | 19,7 | 17,0 | 5,2 | 2,28 |
50×2.00 | 50 | 2 | 3,8 | 14,1 | 5,7 | 19,4 | 22,6 | 6,7 | 3,02 |
50×2.50 | 50 | 3 | 4,6 | 17,3 | 6,9 | 19,3 | 27,0 | 8,2 | 3,70 |
50×3.00 | 50 | 3 | 5,6 | 19,5 | 7,8 | 18,9 | 32,1 | 9,4 | 4,40 |
50×3.20 | 50 | 3 | 5,9 | 22,1 | 8,8 | 19,4 | 35,3 | 10,2 | 4,60 |
50×4.00 | 50 | 4 | 7,3 | 23,7 | 9,5 | 18,4 | 40,4 | 11,7 | 5,70 |
50×5.00 | 50 | 5 | 8,6 | 27,0 | 10,8 | 17,9 | 47,5 | 13,7 | 6,73 |
50×6.00 | 50 | 6 | 9,6 | 29,5 | 11,8 | 17,0 | 58,2 | 15,3 | 7,56 |
55X2.50 | 55 | 3 | 5,3 | 23,0 | 8,4 | 21,2 | 37,1 | 9,9 | 4,12 |
55X3.00 | 55 | 3 | 6,2 | 26,5 | 9,6 | 21,0 | 43,4 | 11,6 | 4,87 |
55X3.20 | 55 | 3 | 6,5 | 28,5 | 10,4 | 21,0 | 46,0 | 12,4 | 4,93 |
55X5.00 | 55 | 5 | 10,0 | 41,6 | 15,1 | 20,4 | 65,0 | 18,7 | 7,85 |
60X2.00 | 60 | 2 | 4,6 | 25,1 | 8,4 | 23,5 | 39,8 | 9,8 | 3,59 |
60X2.50 | 60 | 3 | 5,8 | 30,3 | 10,1 | 23,2 | 48,7 | 11,9 | 4,52 |
60X3.00 | 60 | 3 | 6,8 | 35,1 | 11,7 | 23,0 | 57,1 | 14,0 | 5,34 |
60X3.20 | 60 | 3 | 7,2 | 41,3 | 13,8 | 24,0 | 62,1 | 15,2 | 5,63 |
60X4.00 | 60 | 4 | 8,9 | 43,6 | 14,5 | 22,5 | 72,6 | 17,6 | 6,96 |
60X5.00 | 60 | 5 | 10,6 | 50,5 | 16,8 | 22,0 | 86,4 | 20,9 | 8,30 |
60X6.00 | 60 | 6 | 12,3 | 56,1 | 18,7 | 21,5 | 98,4 | 23,7 | 9,69 |
70×2.00 | 70 | 2 | 5,3 | 40,7 | 11,6 | 27,6 | 64,0 | 13,5 | 4,19 |
70×3.00 | 70 | 3 | 8,0 | 57,5 | 16,4 | 27,1 | 92,4 | 19,4 | 6,28 |
70×4.00 | 70 | 4 | 10,5 | 72,1 | 20,6 | 26,6 | 118,5 | 24,8 | 8,21 |
70×5.00 | 70 | 5 | 12,6 | 84,6 | 24,2 | 26,1 | 142,2 | 29,6 | 9,87 |
70×6.00 | 70 | 6 | 14,6 | 95,2 | 27,2 | 25,6 | 163,5 | 33,8 | 11,46 |
70×8.00 | 70 | 8 | 18,2 | 110,8 | 31,7 | 24,7 | 198,7 | 40,9 | 14,28 |
80×2.00 | 80 | 2 | 6,2 | 62,0 | 15,5 | 31,5 | 95,0 | 18,0 | 4,90 |
80×3.00 | 80 | 3 | 9,2 | 87,8 | 22,0 | 31,2 | 139,9 | 25,8 | 7,22 |
80×3.50 | 80 | 4 | 10,8 | 103,8 | 26,0 | 31,0 | 162,5 | 29,9 | 8,46 |
80×4.00 | 80 | 4 | 12,1 | 111,0 | 27,8 | 30,7 | 180,4 | 33,1 | 9,47 |
80×5.00 | 80 | 5 | 14,6 | 131,4 | 32,9 | 30,2 | 217,8 | 39,7 | 11,44 |
80×6.00 | 80 | 6 | 16,8 | 149,2 | 37,3 | 29,7 | 252,1 | 45,8 | 13,21 |
80×7.00 | 80 | 7 | 20,4 | 181,2 | 45,3 | 29,8 | 282,7 | 55,8 | 16,00 |
80×8.00 | 80 | 8 | 22,7 | 194,3 | 48,6 | 29,2 | 311,8 | 60,9 | 17,80 |
90×3.00 | 90 | 3 | 10,4 | 127,3 | 28,3 | 35,3 | 201,4 | 33,0 | 8,17 |
90×3.50 | 90 | 4 | 12,0 | 145,1 | 32,2 | 35,0 | 231,6 | 37,9 | 9,44 |
90×4.00 | 90 | 4 | 13,7 | 161,9 | 36,0 | 34,8 | 260,8 | 42,6 | 10,73 |
90×5.00 | 90 | 5 | 16,4 | 192,9 | 42,9 | 34,3 | 316,3 | 51,4 | 12,84 |
90×6.00 | 90 | 6 | 19,2 | 220,5 | 49,0 | 33,8 | 367,8 | 59,5 | 15,10 |
90×8.00 | 90 | 8 | 25,1 | 276,5 | 61,4 | 33,2 | 458,0 | 76,2 | 19,50 |
100×2.00 | 100 | 2 | 7,8 | 124,2 | 24,8 | 40,0 | 192,9 | 28,5 | 6,10 |
100×3.00 | 100 | 3 | 11,5 | 177,0 | 35,4 | 39,3 | 278,7 | 41,2 | 9,02 |
100×4.00 | 100 | 4 | 16,1 | 226,4 | 45,3 | 38,9 | 362,0 | 53,3 | 11,84 |
100×5.00 | 100 | 5 | 18,4 | 271,1 | 54,2 | 38,4 | 440,5 | 64,6 | 14,42 |
100×6.00 | 100 | 6 | 21,6 | 307,6 | 61,5 | 37,8 | 514,9 | 74,3 | 16,98 |
100×7.00 | 100 | 7 | 24,8 | 337,0 | 67,4 | 37,1 | 582,7 | 82,7 | 19,45 |
100×8.00 | 100 | 8 | 27,5 | 365,9 | 73,2 | 36,6 | 644,5 | 91,1 | 21,57 |
100×10.00 | 100 | 10 | 35,5 | 474,3 | 94,9 | 36,5 | 761,2 | 118,9 | 27,90 |
110×4.00 | 110 | 4 | 16,7 | 305,9 | 55,6 | 42,9 | 486,5 | 65,2 | 13,10 |
110×5.00 | 110 | 5 | 20,4 | 368,0 | 66,9 | 42,5 | 593,6 | 79,3 | 15,98 |
120×3.00 | 120 | 3 | 13,9 | 312,3 | 52,1 | 47,5 | 487,7 | 60,2 | 10,91 |
120×4.00 | 120 | 4 | 18,3 | 402,3 | 67,0 | 47,0 | 636,6 | 78,3 | 14,35 |
120×5.00 | 120 | 5 | 22,4 | 477,7 | 79,6 | 46,4 | 781,5 | 94,2 | 17,55 |
120×6.00 | 120 | 6 | 26,4 | 556,6 | 92,8 | 46,0 | 915,2 | 110,7 | 20,75 |
120×7.00 | 120 | 7 | 30,3 | 617,3 | 102,9 | 45,3 | 1043,7 | 124,3 | 23,83 |
120×8.00 | 120 | 8 | 35,8 | 676,9 | 112,8 | 44,8 | 1163,0 | 137,8 | 28,13 |
120×10.00 | 120 | 10 | 43,5 | 870,3 | 145,1 | 44,7 | 1381,0 | 178,4 | 34,20 |
125×4.00 | 125 | 4 | 19,1 | 457,2 | 73,2 | 49,1 | 722,0 | 85,3 | 14,98 |
125×5.00 | 125 | 5 | 23,4 | 544,2 | 87,1 | 48,4 | 887,3 | 102,7 | 18,34 |
125×6.00 | 125 | 6 | 27,6 | 628,7 | 100,6 | 47,9 | 1041,7 | 119,9 | 21,69 |
140×3.00 | 140 | 3 | 16,2 | 503,4 | 71,9 | 55,7 | 781,5 | 82,9 | 12,72 |
140×4.00 | 140 | 4 | 21,5 | 651,6 | 93,1 | 55,2 | 1023,3 | 108,2 | 16,87 |
140×5.00 | 140 | 5 | 26,4 | 780,0 | 111,4 | 54,6 | 1260,8 | 130,8 | 20,69 |
140×6.00 | 140 | 6 | 31,2 | 905,2 | 129,3 | 54,1 | 1484,5 | 153,1 | 24,52 |
140×7.00 | 140 | 7 | 36,0 | 1041,5 | 148,8 | 53,8 | 1692,3 | 177,2 | 28,24 |
140×8.00 | 140 | 8 | 40,4 | 1098,8 | 157,0 | 52,7 | 1899,6 | 190,2 | 31,71 |
140×10.00 | 140 | 10 | 48,9 | 1329,0 | 189,8 | 52,1 | 2276,0 | 232,8 | 38,40 |
150×3.00 | 150 | 3 | 17,4 | 625,6 | 83,4 | 59,9 | 979,2 | 96,1 | 13,68 |
150×4.00 | 150 | 4 | 23,1 | 807,8 | 107,7 | 59,3 | 1264,8 | 124,9 | 18,12 |
150×5.00 | 150 | 5 | 28,3 | 970,0 | 129,3 | 58,7 | 1560,4 | 151,4 | 22,26 |
150×6.00 | 150 | 6 | 33,6 | 1128,4 | 150,5 | 58,1 | 1840,0 | 177,6 | 26,40 |
150×8.00 | 150 | 8 | 43,1 | 1379,7 | 184,0 | 56,8 | 2364,8 | 221,7 | 33,83 |
150×10.00 | 150 | 10 | 52,9 | 1672,0 | 223,0 | 56,2 | 2840,0 | 271,8 | 41,50 |
150×12.00 | 150 | 12 | 61,8 | 1994,1 | 265,9 | 56,8 | 3496,0 | 326,9 | 48,50 |
160×4.00 | 160 | 4 | 24,5 | 987,2 | 123,4 | 63,4 | 1541,4 | 142,8 | 19,27 |
160×5.00 | 160 | 5 | 30,3 | 1188,5 | 148,6 | 62,7 | 1903,6 | 173,4 | 23,83 |
160×6.00 | 160 | 6 | 36,0 | 1385,6 | 173,2 | 62,2 | 2247,9 | 203,8 | 28,29 |
160×8.00 | 160 | 8 | 47,0 | 1704,8 | 213,1 | 60,9 | 2899,5 | 255,6 | 36,89 |
160×10.00 | 160 | 10 | 56,9 | 2070,0 | 256,8 | 60,3 | 3490,0 | 313,7 | 44,70 |
160×12.00 | 160 | 12 | 66,6 | 2339,0 | 292,4 | 59,3 | 4032,0 | 360,3 | 52,30 |
180×5.00 | 180 | 5 | 34,3 | 1719,4 | 191,0 | 70,9 | 2734,5 | 222,1 | 26,90 |
180×6.00 | 180 | 6 | 40,8 | 2011,3 | 223,5 | 70,4 | 3235,5 | 261,6 | 32,05 |
180×8.00 | 180 | 8 | 53,4 | 2499,9 | 277,8 | 69,1 | 4196,9 | 330,6 | 41,91 |
180×10.00 | 180 | 10 | 64,9 | 3045,0 | 338,3 | 68,5 | 5070,0 | 406,6 | 50,90 |
180×12.00 | 180 | 12 | 76,2 | 3467,0 | 385,2 | 67,5 | 5889,0 | 469,6 | 59,80 |
180×16.0 | 180 | 16 | 100,6 | 4423,2 | 491,5 | 66,3 | 7331,9 | 609,7 | 81,40 |
200×5.0 | 200 | 5 | 38,1 | 2388,5 | 238,8 | 79,1 | 3777,0 | 276,7 | 29,94 |
200×6.0 | 200 | 6 | 45,6 | 2801,6 | 280,2 | 78,6 | 4476,2 | 326,6 | 35,82 |
200×8.0 | 200 | 8 | 59,8 | 3509,6 | 351,0 | 77,3 | 5829,9 | 415,3 | 46,94 |
200×10. | 200 | 10 | 72,9 | 4286,0 | 426,6 | 76,7 | 7064,0 | 511,6 | 57,20 |
200×12.0 | 200 | 12 | 85,8 | 4909,0 | 490,9 | 75,7 | 8239,0 | 593,3 | 67,30 |
200×14.0 | 200 | 14 | 98,1 | 5461,0 | 546,1 | 74,6 | 9330,0 | 668,6 | 77,00 |
200×16.0 | 200 | 16 | 117,0 | 6524,0 | 652,0 | 74,8 | 11000,0 | 799,0 | 91,50 |
220×4.0 | 220 | 4 | 34,3 | 2659,5 | 241,8 | 88,1 | 4123,3 | 276,8 | 26,90 |
220×5.0 | 220 | 5 | 42,3 | 3211,9 | 292,0 | 87,3 | 5055,1 | 337,4 | 33,25 |
220×6.0 | 220 | 6 | 50,4 | 3775,7 | 343,2 | 86,7 | 5998,8 | 398,8 | 39,59 |
220×8.0 | 220 | 8 | 65,9 | 4855,0 | 441,4 | 85,9 | 7803,0 | 518,1 | 51,70 |
220×10.0 | 220 | 10 | 80,9 | 5825,0 | 529,5 | 84,9 | 9521,0 | 628,5 | 63,50 |
220×12.0 | 220 | 12 | 95,4 | 6703,0 | 609,4 | 83,8 | 11140,0 | 731,5 | 74,90 |
220×14.0 | 220 | 14 | 109,3 | 7493,0 | 681,2 | 82,8 | 12660,0 | 827,2 | 85,80 |
250×6.0 | 250 | 6 | 57,6 | 5623,4 | 449,9 | 99,0 | 8874,0 | 520,6 | 45,24 |
250×8.0 | 250 | 8 | 75,8 | 7141,1 | 571,3 | 97,7 | 11633,5 | 666,8 | 59,50 |
250×10.0 | 250 | 10 | 92,9 | 8761,0 | 700,0 | 87,1 | 14177,0 | 826,3 | 72,90 |
250×12.0 | 250 | 12 | 109,8 | 10140,0 | 811,0 | 96,1 | 16649,0 | 965,6 | 86,20 |
250×14.0 | 250 | 14 | 126,1 | 11400,0 | 911,9 | 95,1 | 18990,0 | 1097,0 | 99,00 |
250×16.0 | 250 | 16 | 149,0 | 13480,0 | 1078,0 | 95,3 | 21075,3 | 1298,0 | 117,00 |
260×6.0 | 260 | 6 | 59,8 | 6373,0 | 490,2 | 103,2 | 9991,0 | 566,4 | 47,00 |
260×8.0 | 260 | 8 | 78,7 | 8216,0 | 632,0 | 102,2 | 13070,0 | 736,8 | 61,70 |
260×10.0 | 260 | 10 | 96,6 | 9924,0 | 763,3 | 101,2 | 16010,0 | 898,3 | 76,10 |
260×12.0 | 260 | 12 | 114,6 | 11500,0 | 884,7 | 100,2 | 18820,0 | 1051,0 | 90,00 |
260×14.0 | 260 | 14 | 131,7 | 12950,0 | 996,2 | 99,2 | 21500,0 | 1195,0 | 103,00 |
300×6.0 | 300 | 6 | 69,4 | 9921,0 | 661,4 | 119,5 | 15464,0 | 761,4 | 54,50 |
300×8.0 | 300 | 8 | 91,5 | 12850,0 | 856,7 | 118,5 | 20283,0 | 994,0 | 71,80 |
300×10.0 | 300 | 10 | 112,9 | 15600,0 | 1040,0 | 117,5 | 24929,0 | 1216,0 | 88,60 |
300×12.0 | 300 | 12 | 133,8 | 18170,0 | 1211,0 | 116,5 | 29398,0 | 1428,0 | 105,00 |
300×14.0 | 300 | 14 | 154,1 | 20560,0 | 1371,0 | 115,5 | 33690,0 | 1629,0 | 121,00 |
300×16.0 | 300 | 16 | 181,0 | 24160,0 | 1610,0 | 116,0 | 39128,0 | 1916,0 | 142,00 |
350×6.0 | 350 | 6 | 81,4 | 15950,0 | 911,5 | 139,9 | 24730,0 | 1046,0 | 63,90 |
350×8.0 | 350 | 8 | 107,5 | 20750,0 | 1186,0 | 139,0 | 32510,0 | 1369,0 | 84,40 |
350×10.0 | 350 | 10 | 132,9 | 25300,0 | 1445,0 | 138,0 | 40070,0 | 1681,0 | 104,30 |
350×12.0 | 350 | 12 | 157,8 | 29600,0 | 1691,0 | 137,0 | 47390,0 | 1980,0 | 123,90 |
350×14.0 | 350 | 14 | 182,1 | 33660,0 | 1923,0 | 135,9 | 54460,0 | 2267,0 | 143,00 |
350×16.0 | 350 | 16 | 213,0 | 39370,0 | 2250,0 | 136,0 | 63050,0 | 2655,0 | 167,00 |
400×8.0 | 400 | 8 | 123,5 | 31360,0 | 1568,0 | 159,4 | 48870,0 | 1805,0 | 96,90 |
400×10.0 | 400 | 10 | 156,0 | 39350,0 | 1968,0 | 159,0 | 61158,0 | 2272,0 | 122,00 |
400×12.0 | 400 | 12 | 181,8 | 45030,0 | 2251,0 | 157,4 | 71570,0 | 2622,0 | 143,00 |
400×12.5 | 400 | 13 | 193,0 | 48190,0 | 2409,0 | 158,0 | 75558,0 | 2800,0 | 152,00 |
400×14.0 | 400 | 14 | 210,0 | 51380,0 | 2569,0 | 156,4 | 82370,0 | 3010,0 | 165,00 |
400×16.0 | 400 | 16 | 245,0 | 59910,0 | 2995,0 | 157,0 | 95143,0 | 3514,0 | 192,00 |
400×20.0 | 400 | 20 | 297,1 | 70747,5 | 3537,4 | 154,3 | 112143,0 | 4201,9 | 237,00 |
saitinpro.ru
Сортамент труба гнутая прямоугольная
Вернуться на страницу «Трубы»
ГОСТ 30245-2003
Трубы гнутые прямоугольного сечения
h — высота, мм;
b — ширина, мм;
t — толщина стенки, мм;
R — радиус наружного закругления, мм
А — площадь поперечного сечения трубы, мм2;
Ix, Iy — моменты инерции сечения, см4;
Wx, Wy — моменты сопротивления сечения, см3;
ix, iy — радиусы инерции сечения, см.
Профиль | h | b | t | Площадь попе-речного сечения А, см2 | Справочные значения величин для осей | Масса 1 м, кг | |||||
мм | x — x | у — у | |||||||||
Ix, см4 | Wx, см3 | ix , см | Iy, см4 | Wy, см3 | iy , см | ||||||
Труба 50×25×2 | 50 | 25 | 2 | 2,74 | 8,38 | 3,35 | 1,75 | 2,8 | 2,24 | 1,01 | 2,15 |
Труба 50×25×2,5 | 50 | 25 | 2,5 | 3,34 | 9,88 | 3,95 | 1,72 | 3,27 | 2,61 | 0,99 | 2,62 |
Труба 50×25×3 | 50 | 25 | 3 | 3,91 | 11,17 | 4,47 | 1,69 | 3,65 | 2,92 | 0,97 | 3,07 |
Труба 50×25×3,5 | 50 | 25 | 3,5 | 4,44 | 12,24 | 4,9 | 1,66 | 3,96 | 3,16 | 0,94 | 3,49 |
Труба 50×25×4 | 50 | 25 | 4 | 4,95 | 13,12 | 5,25 | 1,63 | 4,19 | 3,35 | 0,92 | 3,88 |
Труба 50×30×2 | 50 | 30 | 2 | 2,94 | 9,53 | 3,81 | 1,8 | 4,29 | 2,86 | 1,21 | 2,31 |
Труба 50×30×2,5 | 50 | 30 | 2,5 | 3,59 | 11,29 | 4,52 | 1,77 | 5,04 | 3,36 | 1,19 | 2,82 |
Труба 50×30×3 | 50 | 30 | 3 | 4,21 | 12,82 | 5,13 | 1,75 | 5,68 | 3,79 | 1,16 | 3,3 |
Труба 50×30×3,5 | 50 | 30 | 3,5 | 4,79 | 14,13 | 5,65 | 1,72 | 6,22 | 4,15 | 1,14 | 3,76 |
Труба 50×30×4 | 50 | 30 | 4 | 5,35 | 15,24 | 6,09 | 1,69 | 6,66 | 4,44 | 1,12 | 4,2 |
Труба 50×30×5 | 50 | 30 | 5 | 6,36 | 16,85 | 6,74 | 1,63 | 7,26 | 4,84 | 1,07 | 4,99 |
Труба 50×40×2 | 50 | 40 | 2 | 3,34 | 11,84 | 4,73 | 1,88 | 8,38 | 4,19 | 1,58 | 2,62 |
Труба 50×40×2,5 | 50 | 40 | 2,5 | 4,09 | 14,11 | 5,65 | 1,86 | 9,97 | 4,98 | 1,56 | 3,21 |
Труба 50×40×3 | 50 | 40 | 3 | 4,81 | 16,14 | 6,45 | 1,83 | 11,36 | 5,68 | 1,54 | 3,77 |
Труба 50×40×3,5 | 50 | 40 | 3,5 | 5,49 | 17,92 | 7,17 | 1,81 | 12,59 | 6,29 | 1,51 | 4,31 |
Труба 50×40×4 | 50 | 40 | 4 | 6,15 | 19,47 | 7,79 | 1,78 | 13,64 | 6,82 | 1,49 | 4,83 |
Труба 50×40×4,5 | 50 | 40 | 4,5 | 6,77 | 20,8 | 8,32 | 1,75 | 14,54 | 7,27 | 1,47 | 5,31 |
Труба 50×40×5 | 50 | 40 | 5 | 7,36 | 21,91 | 8,77 | 1,73 | 15,28 | 7,64 | 1,44 | 5,77 |
ОСТАЛЬНЫЕ СЕЧЕНИЯ СМОТРИТЕ ЗДЕСЬ:
ТРУБЫ: А50 , А60 , А70-А80 , А90 , А100 , А120 , А140 , А150-А160 , А180 ,
А200 , А220 , А240 , А250-А260, А300 , А320-А350, А380-А400.
СКАЧАТЬ ПОЛНУЮ ВЕРСИЮ ДОКУМЕНТА — 30245-2003
При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.
В таблице представлены цены на начало 2018 года.
Трубы прямоугольные Горячекатаные — ГОСТ 30245
А ГРУПП, ООО | ДИПОС, ГК | ВОСКРЕ-СЕНСКИЙ ТРУБНЫЙ ЗАВОД, ТД, ООО | БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО | АРИЭЛЬ МЕТАЛЛ, ОАО | МЕТАГОР, ООО | |
28×25х2.0 | 34 890 | |||||
30×20х1,5 | 43 690 | |||||
30×20х2,0 | 38 090 | |||||
40×20х1,5 | 40 400 | 48 590 | ||||
40×20х2,0 | 39 300 | 45 590 | ||||
40×25х1,5 | 40 800 | 48 590 | ||||
40×25х2,0 | 40 000 | 45 590 | ||||
50×25х1,5 | 43 000 | 46 990 | ||||
50х25х2,0 | 39 800 | 44 590 | ||||
50х30х2,0 | 40 000 | |||||
50х30х3,0 | 39 800 | |||||
50×40х2.0 | 42 800 | |||||
50х40х3,0 | 42 000 |
saitinpro.ru
ГОСТ 30245-2003, 30245-94 для профилей гнутых замкнутых сварных
ГОСТ 30245-2003 Скачать
ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ ЗАМКНУТЫЕ СВАРНЫЕ
|
ГОСТ 30245-2003 |
Дата введения 2003-10-01
1. Область применения
Настоящий стандарт распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для строительных стальных конструкций.
Профили изготовляют на специализированных станах путем формирования круглого трубчатого сечения с продольным сварным швом и последующим обжатием валками в квадратный или прямоугольный профиль.
Обязательные требования качества продукции изложены в пунктах 3.3 – 3.6, 4.3 – 4.5, 4.7, 4.11, 4.12, 5.2, 5.4, 5.5, 5.8 - 5.10, 5.12.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 5378-88 Угломеры с нониусом. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия
ГОСТ 17066-94 Прокат тонколистовой из стали повышенной прочности. Технические условия
ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия
ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия
ГОСТ 30245-2003
ГОСТ 19903-74 Прокат листовой горячекатаный. Сортамент
3. Сортамент
3.1 Поперечное сечение профилей должно соответствовать указанному на рисунке 1.
3.2 Размеры профилей, площадь поперечного сечения, справочные величины для осей и масса для 1 м профиля должны соответствовать: для квадратных профилей – таблице 1; для прямоугольных профилей – таблице 2.

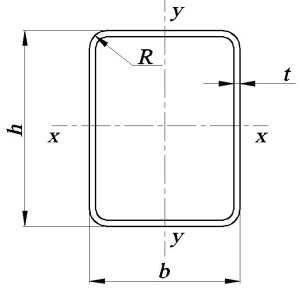

Рисунок 1
где h – высота; b – ширина; t – толщина стенки; R – радиус наружного закругления
3.3 Предельные отклонения по толщине стенки профилей должны соответствовать предельным отклонениям по толщине исходной заготовки шириной 1250 мм нормальной точности прокатки Б по ГОСТ 19903. Предельные отклонения по толщине не распространяются на места изгиба.
3.4 Предельные отклонения по высоте и ширине профиля должны соответствовать, %:
при высоте (ширине) профиля до 100 мм – ±1,0, но не менее ±0,5 мм;
при высоте (ширине) профиля св. 100 мм – ±0,8.
3.5 Допуски на радиусы наружного закругления должны соответствовать:
при t ≤ 6,0 мм – от 1,6 t до 2,4 t;
при 6,0 < t ≤ 10,0 мм – от 2,0 t до 3,0 t;
при t ≥ 10,0 мм – от 2,4 t до 3,6 t.
3.6 В поперечном сечении профиля отклонения от угла 90 не должны превышать ±1º30′.
3.7 Профили изготавливают длиной от 6,0 до 12,0 м, а по согласованию потребителя с изготовителем – длиной от 4,0 до 13,0 м:
– немерной длины;
– мерной длины;
– кратной мерной длины.
3.8 Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60,0 мм.
3.9 Пример условного обозначения гнутого сварного профиля высотой 180, шириной 100, толщиной стенки 5 мм из стали С245 по ГОСТ 27772:
Профиль
180х 100х 5 ГОСТ 30245 – 2003
С245 ГОСТ 27772 – 88
Таблица 1
h | b | t | Площадь поперечного сечения А,см 2 | Справочные величины для оси | Масса 1 м, кг | ||
мм | х – х | ||||||
I x, I y, см 4 | W x, W y, см 3 | i x, i y, см | |||||
40 | 40 | 2 | 2,94 | 6,94 | 3,47 | 1,54 | 2,31 |
2,5 | 3,59 | 8,21 | 4,1 | 1,51 | 2,82 | ||
3 | 4,21 | 9,31 | 4,65 | 1,49 | 3,3 | ||
3,5 | 4,79 | 10,26 | 5,13 | 1,46 | 3,76 | ||
4 | 5,35 | 11,05 | 5,52 | 1,44 | 4,2 | ||
50 | 50 | 2 | 3,74 | 14,14 | 5,66 | 1,95 | 2,93 |
2,5 | 4,59 | 16,93 | 6,77 | 1,92 | 3,6 | ||
3 | 5,41 | 19,45 | 7,78 | 1,9 | 4,25 | ||
3,5 | 6,19 | 21,7 | 8,68 | 1,87 | 4,86 | ||
4 | 6,95 | 23,7 | 9,48 | 1,85 | 5,45 | ||
4,5 | 7,67 | 25,45 | 10,19 | 1,82 | 6,02 | ||
5 | 8,36 | 26,98 | 10,79 | 1,8 | 6,56 | ||
5,5 | 9,01 | 28,27 | 11,31 | 1,77 | 7,07 | ||
6 | 9,63 | 29,36 | 11,74 | 1,75 | 7,56 | ||
60 | 60 | 2 | 4,54 | 25,14 | 8,38 | 2,35 | 3,56 |
2,5 | 5,59 | 30,33 | 10,11 | 2,33 | 4,39 | ||
3 | 6,61 | 35,11 | 11,7 | 2,31 | 5,19 | ||
3,5 | 7,59 | 39,5 | 13,17 | 2,28 | 5,96 | ||
4 | 8,55 | 43,5 | 14,5 | 2,26 | 6,71 | ||
4,5 | 9,47 | 47,14 | 15,71 | 2,23 | 7,43 | ||
5 | 10,36 | 50,41 | 16,8 | 2,21 | 8,13 | ||
5,5 | 11,21 | 53,34 | 17,78 | 2,18 | 8,8 | ||
6 | 12,03 | 55,94 | 18,65 | 2,16 | 9,45 | ||
70 | 70 | 2 | 5,34 | 40,72 | 11,63 | 2,76 | 4,19 |
2,5 | 6,59 | 49,39 | 14,11 | 2,74 | 5,17 | ||
3 | 7,81 | 57,5 | 16,43 | 2,71 | 6,13 | ||
3,5 | 8,99 | 65,05 | 18,59 | 2,69 | 7,06 | ||
4 | 10,15 | 72,06 | 20,59 | 2,66 | 7,97 | ||
4,5 | 11,27 | 78,55 | 22,44 | 2,64 | 8,85 | ||
5 | 12,36 | 84,52 | 24,15 | 2,62 | 9,7 | ||
5,5 | 13,41 | 90,01 | 25,72 | 2,59 | 10,53 | ||
6 | 14,43 | 95,01 | 27,14 | 2,57 | 11,33 | ||
6,5 | 15,06 | 95,11 | 27,17 | 2,51 | 11,82 | ||
7 | 15,96 | 98,5 | 28,14 | 2,48 | 12,53 | ||
80 | 80 | 3 | 9,01 | 87,81 | 21,95 | 3,12 | 7,07 |
3,5 | 10,39 | 99,75 | 24,94 | 3,1 | 8,16 | ||
4 | 11,75 | 111 | 27,74 | 3,07 | 9,22 | ||
4,5 | 13,07 | 121,5 | 30,37 | 3,05 | 10,26 | ||
5 | 14,36 | 131,3 | 32,83 | 3,02 | 11,27 | ||
5,5 | 15,61 | 140,5 | 35,12 | 3 | 12,25 | ||
6 | 16,83 | 149 | 37,24 | 2,97 | 13,21 | ||
6,5 | 17,66 | 151 | 37,76 | 2,92 | 13,86 | ||
7 | 18,76 | 157,4 | 39,34 | 2,9 | 14,72 | ||
7,5 | 19,82 | 163 | 40,76 | 2,87 | 15,56 | ||
8 | 20,84 | 168 | 42,01 | 2,84 | 16,36 | ||
90 | 90 | 3 | 10,21 | 127,2 | 28,28 | 3,53 | 8,01 |
3,5 | 11,79 | 145 | 32,22 | 3,51 | 9,26 | ||
4 | 13,35 | 161,8 | 35,96 | 3,48 | 10,48 | ||
4,5 | 14,87 | 177,8 | 39,5 | 3,46 | 11,67 | ||
5 | 16,36 | 192,8 | 42,84 | 3,43 | 12,84 | ||
5,5 | 17,81 | 206,9 | 45,99 | 3,41 | 13,98 | ||
6 | 19,23 | 220,2 | 48,94 | 3,38 | 15,1 | ||
6,5 | 20,26 | 225,3 | 50,07 | 3,34 | 15,9 | ||
7 | 21,56 | 235,8 | 52,4 | 3,31 | 16,92 | ||
7,5 | 22,82 | 245,4 | 54,54 | 3,28 | 17,91 | ||
8 | 24,04 | 254,2 | 56,48 | 3,25 | 18,87 | ||
3 | 11,41 | 177 | 35,4 | 3,94 | 8,96 | ||
100 | 100 | 3,5 | 13,19 | 202,2 | 40,44 | 3,91 | 10,36 |
4 | 14,95 | 225,1 | 45,02 | 3,88 | 11,73 | ||
4,5 | 16,67 | 247,5 | 49,5 | 3,85 | 13,08 | ||
5 | 18,36 | 270,9 | 54,19 | 3,84 | 14,41 | ||
5,5 | 20,01 | 291,6 | 58,32 | 3,82 | 15,71 | ||
6 | 21,63 | 311,2 | 62,24 | 3,79 | 16,98 | ||
6,5 | 22,86 | 320,6 | 64,12 | 3,75 | 17,94 | ||
7 | 24,36 | 336,7 | 67,33 | 3,72 | 19,12 | ||
7,5 | 25,82 | 351,6 | 70,32 | 3,69 | 20,27 | ||
8 | 27,24 | 365,4 | 73,09 | 3,66 | 21,39 | ||
120 | 120 | 3 | 13,81 | 312,3 | 52,05 | 4,76 | 10,84 |
3,5 | 15,99 | 358,1 | 59,68 | 4,73 | 12,56 | ||
4 | 18,15 | 402,2 | 67,03 | 4,71 | 14,25 | ||
4,5 | 20,27 | 444,5 | 74,09 | 4,68 | 15,91 | ||
5 | 22,36 | 485,3 | 80,88 | 4,66 | 17,55 | ||
5,5 | 24,41 | 524,3 | 87,39 | 4,63 | 19,16 | ||
6 | 26,43 | 561,8 | 93,64 | 4,61 | 20,75 | ||
6,5 | 28,06 | 584,6 | 97,43 | 4,56 | 22,03 | ||
7 | 29,96 | 616,8 | 102,8 | 4,54 | 23,52 | ||
7,5 | 31,82 | 647,3 | 107,9 | 4,51 | 24,98 |
metallurg-moskva.ru
