Пускатель ручной кнопочный VS контактор

Недавно мое внимание привлек пускатель ручной кнопочный серии ПРК32/ПРК80. В своих проектах я их еще не применял. Разберемся, в каких случаях можно применить данное электротехническое изделие и посмотрим, как это повлияет на общую стоимость защиты электродвигателя.

Вот эта картинка в каталоге ТДМ побудила написание данной статьи:

ПРК – цена

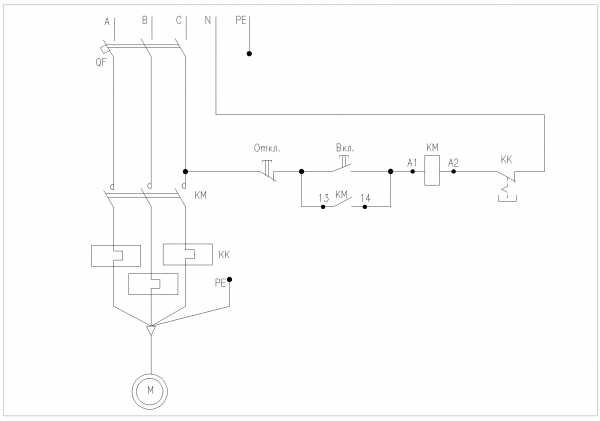

Для управления электродвигателями я чаще всего использую следующую схему управления:

Автоматический выключатель – пускатель (контактор + тепловое реле) – двигатель.

Пускатель устанавливается либо по месту управления, либо в силовом щите. В случае, если пускатель устанавливаем в щите, то для дистанционного управления нам понадобится еще кнопочный пост. Подробнее можно почитать в статье выбор электромагнитного пускателя, контактора.

Разберем достоинства пускателей ручных кнопочных ПРК32/ПРК80.

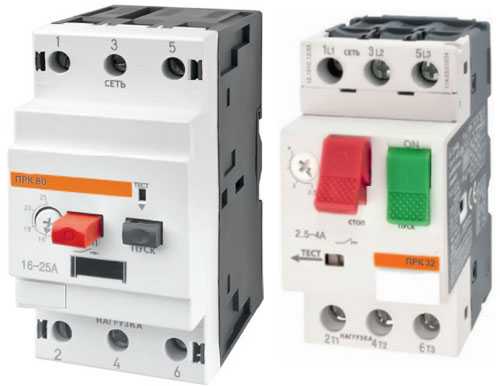

Внешний вид ПРК32/80

Пускатель ручной кнопочный представляет собой устройство для управления и  защиты электродвигателем. ПРК32/ПРК80 имеет защиту от токов короткого замыкания, перегрузки и выпадения фазы. Конструктивно ПРК – автоматический выключатель типа «D» + тепловое реле.

ПРК позволяют использовать такие дополнительные аксессуары как:

  • расцепитель минимального напряжения;
  • расцепитель независимый;
  • дополнительный контакт;
  • аварийный контакт;
  • защитная оболочка с кнопкой IP54.

Защитная оболочка ПРК

А теперь о недостатках.

Основным недостатком ПРК я бы назвал то, что это устройство для ручного управления. Для этого оно видимо и разрабатывалось конструкторами. В случае если вам требуется предусмотреть управление с нескольких мест, выполнить блокировку с другими устройствами, предусмотреть дистанционное управление, то пускатель ручной кнопочный вам не сможет заменить электромагнитный пускатель.

Проектные решения должны быть экономически обоснованы, поэтому посмотрим на стоимость электротехнических изделий, которые можно применить для защиты электродвигателей. В этой статье я не рассматриваю частотные преобразователи и другие специализированные устройства защиты и управления асинхронными двигателями.

Наименование изделияЦена, $
Автоматический выключатель 3Р, In=16А, тип «С»3,4
Автоматический выключатель 3Р, In=16А, тип «D»4,2
Контактор малогабаритный КМИ In=18А8,64
Тепловое реле РТИ In=(12-18)А6,38

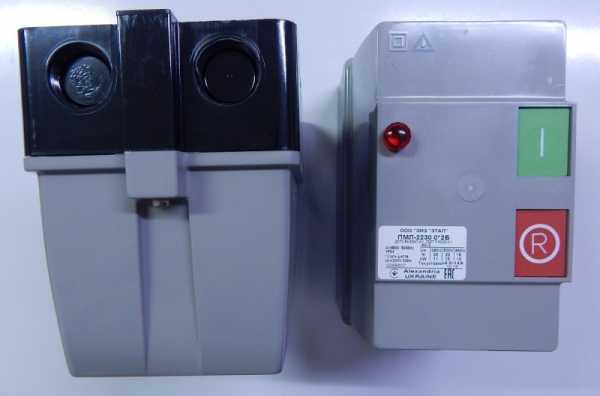

Контактор малогабаритный КМИ в оболочке In=18А, IP5428
Пост кнопочного управления IP54 с кнопками «ПУСК» и «СТОП»5
Пускатель ручной кнопочный ПРК32 In=(13-18)А19,16
Защитная оболочка с кнопкой «Стоп» IP5413,44

Первое, что хотелось бы отметить, автоматические выключатели с характеристикой «С» дешевле и его проще купить, поэтому не стоит на все подряд электродвигатели устанавливать автоматы типа «D». Выбор типа электромагнитного расцепителя автоматического выключателя зависит от пусковых токов двигателя.

Для наглядности приведу пример. Пусть потребляемый ток двигателем In=10А. Мы выбираем автомат на 16А  тип «С», т.к. данный автомат выдержит пусковые токи 16*5/10=8In. В данном случае нет смысла ставить автоматический выключатель типа «D».

Рассмотрим две схемы управления электродвигателем с помощь ПРК и сравним их с аналогичными схемами, в которых применяют электромагнитные пускатели. Напомню, целью данной статьи является проверка насколько ПРК дешевле пускателя.

1 Управляющий элемент (пускатель, ПРК) устанавливается по месту, вне электрического щита.

В таком случае схема будет выглядеть так:

  • Автоматический выключатель – пускатель IP54 — двигатель.
  • Автоматический выключатель – ПРК32/80 + защитная оболочка — двигатель.

Автомат не учитываем, т.к. он присутствует в обеих схемах. Стоимость пускателя IP54 + тепловое реле 28+6,38=34,38$, ПРК32/80 + защитная оболочка — 19,16+13,44=32,6$

Вывод: применение ПРК32/80 и применение пускателя обойдется примерно одинаково. Разница в цене составит порядка 6%.

2 Управляющий элемент (пускатель, ПРК) устанавливается в электрическом щите.

Данная схема подойдет, если щит стоит в том же помещении, где нужно выполнить управление двигателем, я бы еще добавил для нечастных коммутаций и если управление двигателем будет удобно со щита.

  • Автоматический выключатель – пускатель IP20 – пост кнопочного управления IP54 — двигатель.
  • ПРК32/80 — двигатель.

В первом случае получим: 4,2+8,64+6,38+5=24,22$

ПРК32/80 стоит 19,16$

Разница в цене около 20% в пользу ПРК32/80.

Цитата из каталога (про ПРК):

Цена гораздо ниже, чем при покупке автоматического выключателя и теплового реле перегрузки в силу использования регулируемого теплового расцепителя в автоматических выключателях защиты двигателя.

Думаю, все это проделки маркетологов, которые сравнивали ПРК не с тем, чем следовало бы

Исходя из этого, можно сказать, что производители слегка приврали, т.к. выгода от применения ПРК в лучшем случае составит 20%, при этом в плане удобства управления, на мой взгляд, ПРК уступает электромагнитным пускателям (контакторам).

P

.S. Я не в коем случае не против ПРК, я просто хочу быть объективным.  Возможно, в ближайшее время начну их применять в своих проектах.

Советую почитать:

220blog.ru

Контакторы, магнитные пускатели, автоматические выключатели

Контакторы — электрические аппараты, предназначенные для включения и отключения силовых цепей (цепей питания электродвигателей и других мощных потребителей электроэнергии) с помощью электромагнитов. Конструктивно контакторы сходны с сильноточными реле, но отличаются наличием мощных контактов и дугогасительных устройств. Различают контакторы постоянного и переменного токов. Устройство контактора постоянного тока показано на рис. 2.27. Главные контакты 1 и 3 замыкаются под действием пружины 5 в случае перемещения якоря 6 с рычагом 4 к ярму 8 при появлении тока возбужд

ения в обмотке 9. Размыкание контактов происходит под воздействием пружины 7. Для увеличения силы притяжения якоря к ярму предусмотрен полюсный наконечник на сердечнике 8. Для интенсивного гашения дуги при размыкании контактов применяется дугогасительная камера с решеткой из медных пластин 2, улучшающих теплоотвод от дуги и, следовательно, условия дугогашения.

Помимо силовых контактов в контакторах предусматриваются дополнительные, вспомогательные, блокировочные контакты.

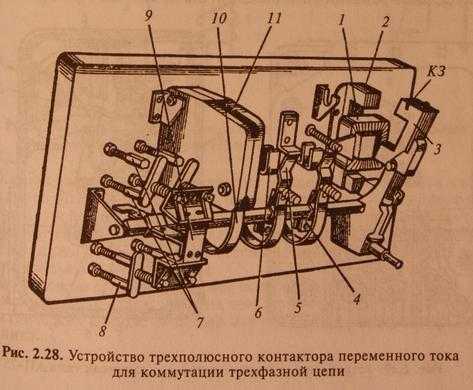

Работу контактора переменного тока поясним на примере рассмотрения рис. 2.28. При включении катушки 1 в цепь управления возникает магнитный поток в магнитопроводе, состоящем из шихтованных ярма 2 и якоря 3. На якоре расположен короткозамкнутый виток (для устранения вибрации магнитной системы). Контактная группа — главные контакты 5, 6, вспомогательные контакты 7— 9— приводится в действие якорем J, с которым она соединена валом 4. На рис. 2.28 изображен трехполюсный контактор для коммутации в трехфазной цепи. Здесь показана только одна дугогасительная камера 7/, чтобы было видно расположение силовых контактов {reklama}

5, б.

Электромагнитные контакторы переменного тока широко используют в магнитных пускателях — устройствах для дистанционного управления (включить — выключить) и автоматической защиты от перегрузок асинхронных электродвигателей.
Для автоматического размыкания цепей постоянного и переменного токов при нарушении нормального режима работы (при случайных коротких замыканиях в цепи, длительном превышении нагрузки выше номинальной или уменьшении напряжения ниже нормы), а также для включения и отключения тех же цепей при нормальных условиях служат автоматические выключатели (например, автоматы типов АП25, АП50, A3100) (рис. 2.29). Автоматы представляют собой сочетание теплового реле, контактора, дугогасительного устройства и механизма расцепления контактов.

На рис. 2.29 можно выделить основные элементы трехфазного автомата типа АП25 — дугогасительную камеру 7, контактную систему 2, электромагнитный расцепитель 5, кнопки ручного включения и отключения 4, возвратную пружину 5, катушку электромагнита 6, якорь электромагнита 7, механизм расцепления контактов 8, биметаллическую пластину теплового реле 9.
Основным узлом автомата является механизм расцепления контактов — система шарнирно связанных рычагов, который может приводиться в действие тепловым реле либо электромагнитом. Включение и выключение небольших автоматов производится вручную или дистанционно с помощью реле. Мощные автоматы требуют для включения и отключения больших усилий, которые производят мощные электромагниты, управляемые дистанционно.

Работу механизма расцепления автомата максимального тока можно пояснить кинематической схемой рис. 2.30, а. Если ток в цепи превысит заданное максимально допустимое значение, то электромагнит 3притянет якорь 2, преодолевая сопротивление пружины 7. Защелка 4 освободит рычаг 5, который под действием пружины 6 разорвет контакты 7.
Кинематическая схема механизма расщепления автомата минимального тока (рис. 2.30, б) показывает, что при некотором минимально допустимом значении тока / электромагнит 7 уже не может удержать якорь 2. Под действием силы F противодействующей пружины J якорь передвигается в направлении стрелки и контакты 4 автомата размыкаются.
В заключение отметим, что все необходимые данные о токах, напряжениях, мощностях, времени срабатывания и других параметрах электрических аппаратов можно найти в электротехнических справочниках.

pue8.ru

Магнитный пускатель, схемы и особенности подключения

Для осуществления дистанционного включения оборудования используется магнитный пускатель или магнитный контактор. Как подключить магнитный пускатель по простой схеме и как подключить реверсивный пускатель мы и рассмотрим в этой статье.

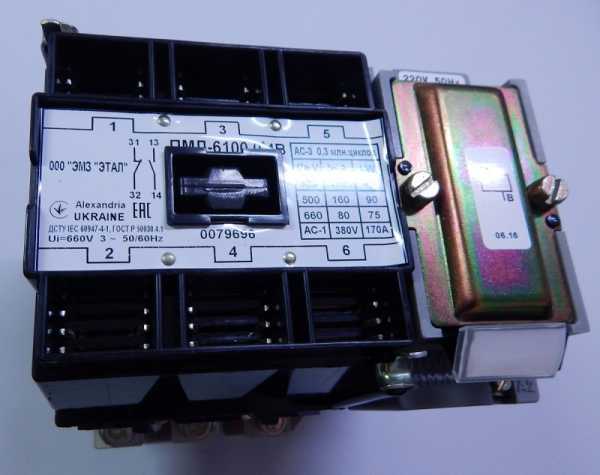

Магнитный пускатель и магнитный контактор

Отличие между магнитным пускателем и магнитным контактором  в том, какую мощность нагрузки могут коммутировать эти  устройства.

Магнитный пускатель может быть «1»,  «2»,  «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:

Названия пускателей расшифровываются следующим образом:

  • Первый знак П — Пускатель;
  • Второй знак М — Магнитный;
  • Третий знак Е, Л, У, А… — это тип или серия пускателя;
  • Четвертый цифровой знак — величина пускателя;
  • Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.

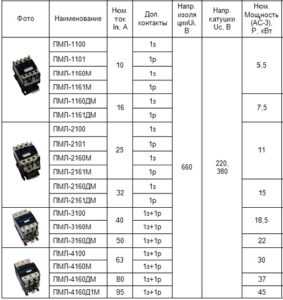

Некоторые характеристики магнитных пускателей можно посмотреть в таблице

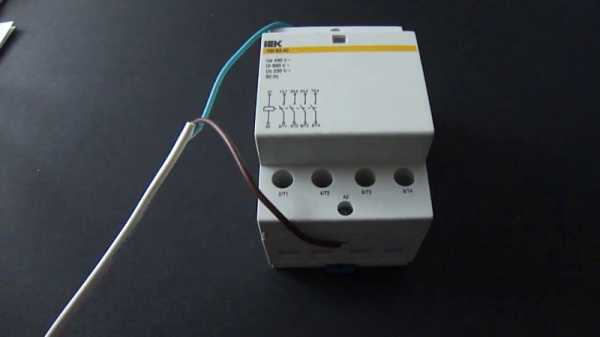

Отличия магнитного контактора от пускателя весьма условны. Контактор выполняет ту же роль, что и пускатель. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:

Габариты контакторов зависят от его мощности. Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Пускатели и контакторы необходимо применять когда простые устройства коммутации не могут управлять большими токами. За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов  на включение могут размещаться в рабочих зонах пользователя.

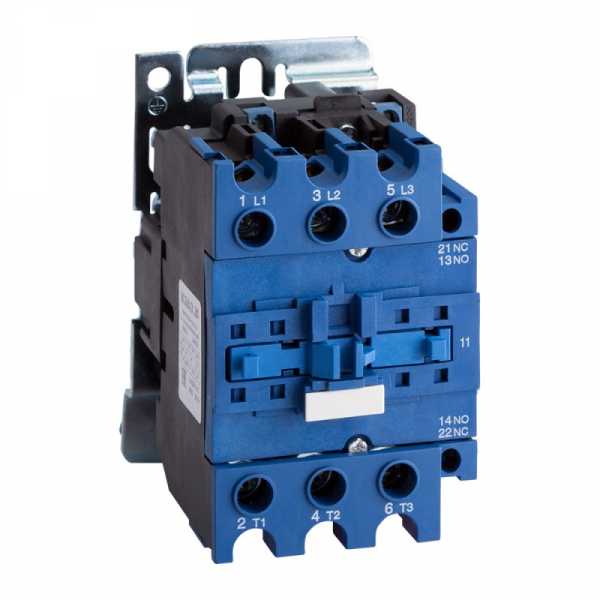

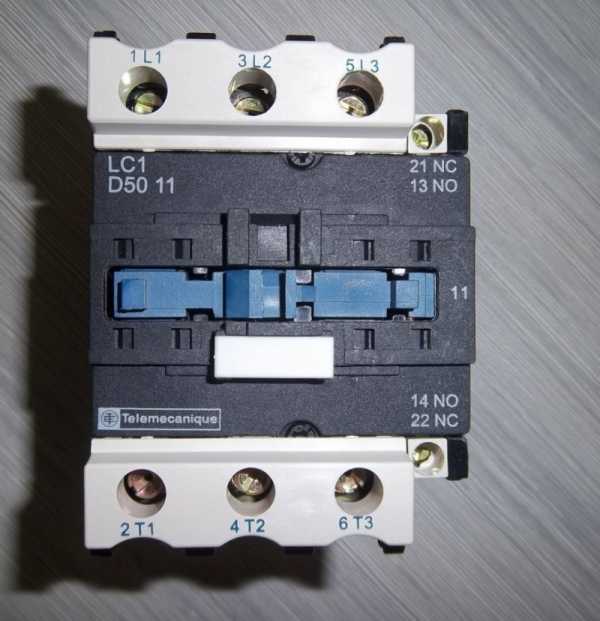

На схеме пускатель и контактор обозначаются таким схематичным знаком:

где A1-A2 катушка электромагнита пускателя;

L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;

13-14 контакты, блокирующие пусковую кнопку управления двигателем.

Данные устройства могут иметь катушки электромагнитов на напряжения 12 В, 24 В, 36 В, 127 В, 220 В, 380 В. Когда требуется повышенный уровень безопасности, есть возможность использовать электромагнитный пускатель с катушкой на 12 или 24 В, а напряжение цепи нагрузки может иметь 220 или 380 В.

Важно знать, что подключенные пускатели для подключения трехфазного двигателя способны обеспечить дополнительную безопасность при случайной потере напряжения в сетях. Это связано с тем, что при исчезновении тока в сети, напряжение на катушке пускателя пропадает и силовые контакты размыкаются. А когда напряжение возобновится, то в электрооборудовании будет отсутствовать напряжения до тех пор, покуда кнопку «Пуск» не активируют. Для подключения магнитного пускателя имеется несколько схем.

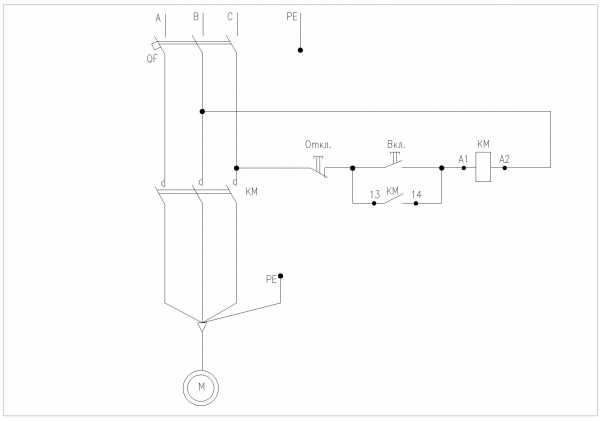

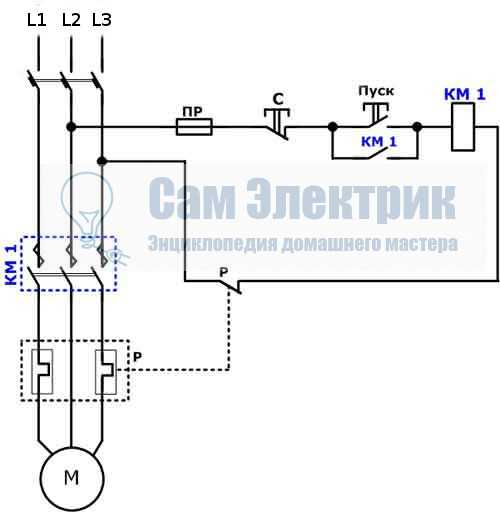

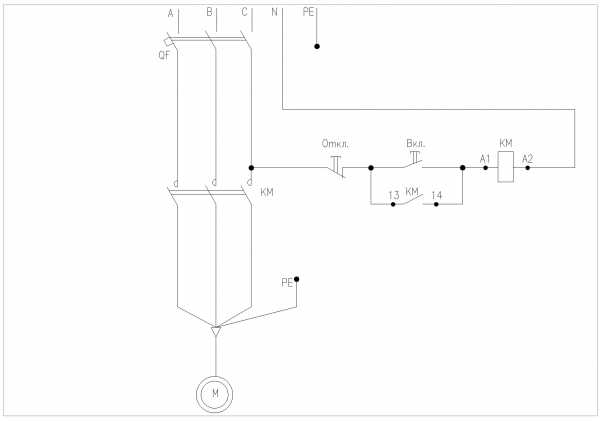

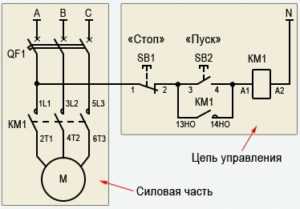

Стандартная схема коммутации магнитных пускателей

Это схема подключения пускателя требуется для того, чтобы произвести запуск двигателя через пускатель с помощью кнопки «Пуск» и обесточивания этого двигателя кнопкой «Стоп». Это проще понимается, если разделить схему на две части: силовую и цепь управления.
Силовую часть схемы следует запитать трёхфазным напряжением 380 В, имеющим фазы «A», «B», «C». Силовая часть состоит из трёхполюсного автоматического выключателя, силовых контактов магнитного пускателя «1L1-2T1», «3L2-4T2», «5L3-6L3», а также асинхронного трехфазного электродвигателя «M».



К управляющей цепи подаётся питание 220 вольт от фазы «A» и к нейтрали. К схеме управляющей цепи относится кнопка «Стоп» «SB1», «Пуск» «SB2», катушка «KM1» и вспомогательный контакт «13HO-14HO», что подключён параллельно контактам кнопки «Пуску». Когда автомат фаз «A», «B», «C», включается, ток проходит к контактам пускателя и остаётся на них. Питающая цепь управления (фаза «А») проходит через кнопку «Стоп» к 3 контакту кнопки «Пуск», и параллельно на вспомогательный контакт пускателя 13HO и остаётся там на контактах.
Если активируется кнопка «Пуск», к катушке приходит напряжение — фаза «А» с пускателя «KM1».  Электромагнит пускателя срабатывает, контакты «1L1-2T1», «3L2-4T2», «5L3-6L3» замыкаются , после чего напряжение 380 вольт подается на двигатель по данной схеме подключения и начинает свою работу электродвигатель. При отпускании кнопки «Пуск» ток питания катушки пускателя течет через контакты 13HO-14HO, электромагнит не отпускает силовые контакты пускателя, двигатель продолжает работать. При нажатии кнопки «Стоп» цепь питания катушки пускателя обесточивается, электромагнит отпускает силовые контакты, напряжение на двигатель не подается, двигатель останавливается.

Как подключить трехфазный двигатель можно дополнительно посмотреть на видео:

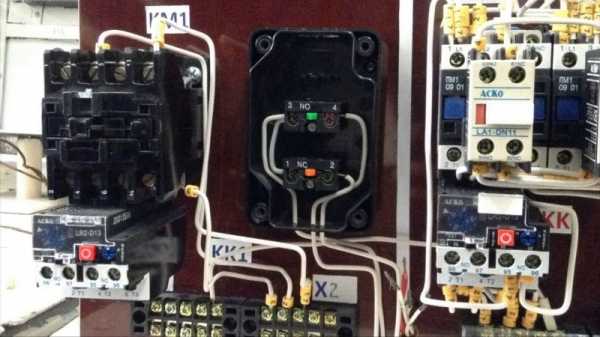

Схема коммутации магнитных пускателей через кнопочный пост

Схема для подключения магнитного пускателя к электродвигателю через кнопочный пост, включает в себя непосредственно сам пост с кнопками «Пуск» и «Стоп», а также две пары замкнутых и разомкнутых контактов. Также сюда относится пускатель с катушкой 220 В.

Питание для кнопок берётся с силовых контактовых клемм пускателя, а напряжение доходит к кнопке «Стоп». После этого по перемычке оно проходит сквозь нормально замкнутый контакт на кнопку «Пуск». Когда активирована кнопка «Пуск», нормально разомкнутый контакт будет замкнут. Отключение происходит путём нажатия на кнопку «Стоп», тем самым размыкая ток от катушки и после действия возвратной пружины, пускатель отключится и устройство обесточится. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. В принципе работа схемы аналогична предыдущей схемы. Только в данной схеме нагрузка однофазная.

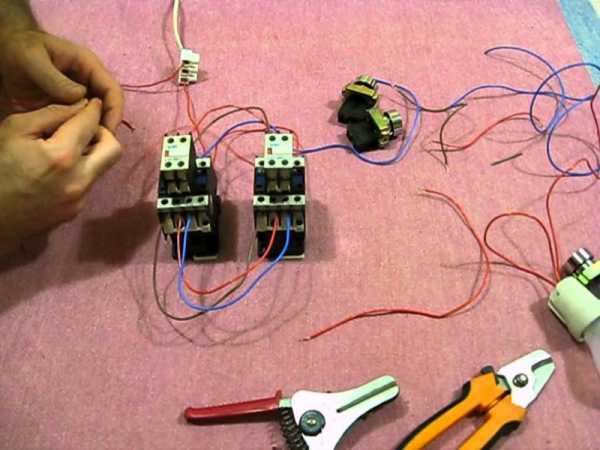

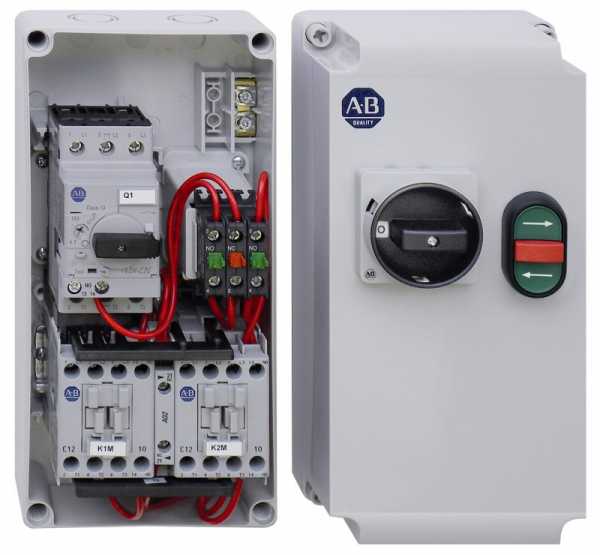

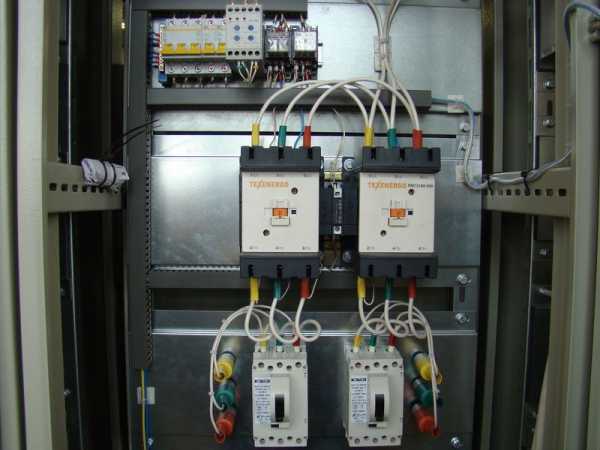

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

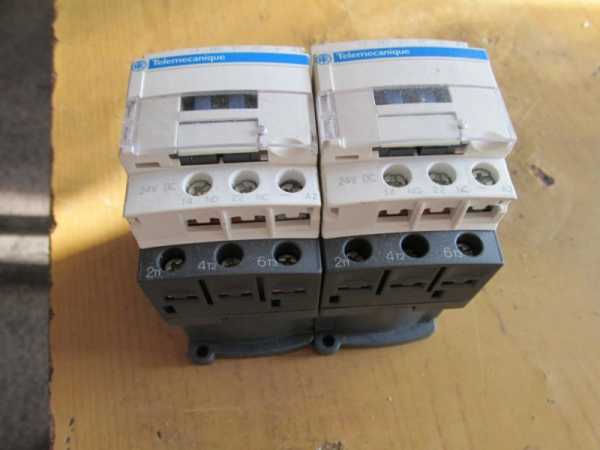

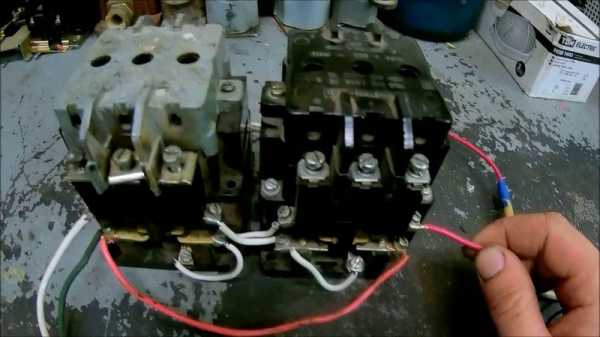

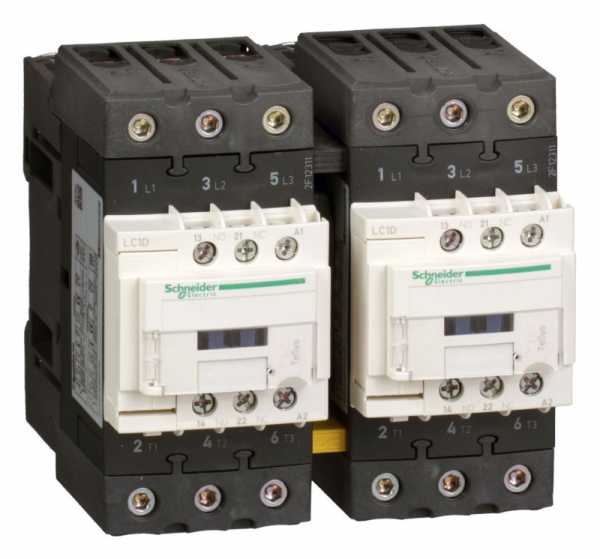

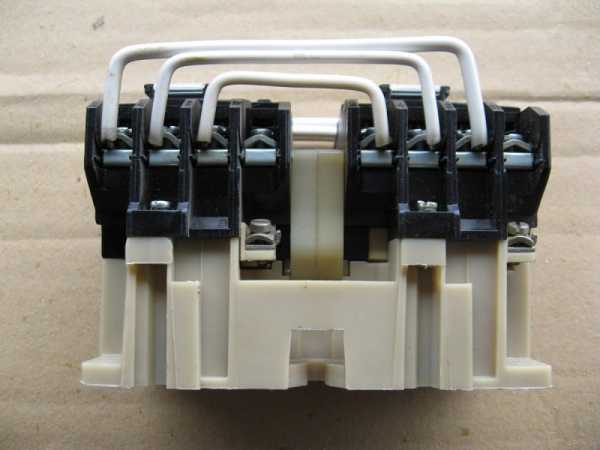

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.



К имеющемуся в предыдущих схемах пускателю  добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем.  Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

electry.ru

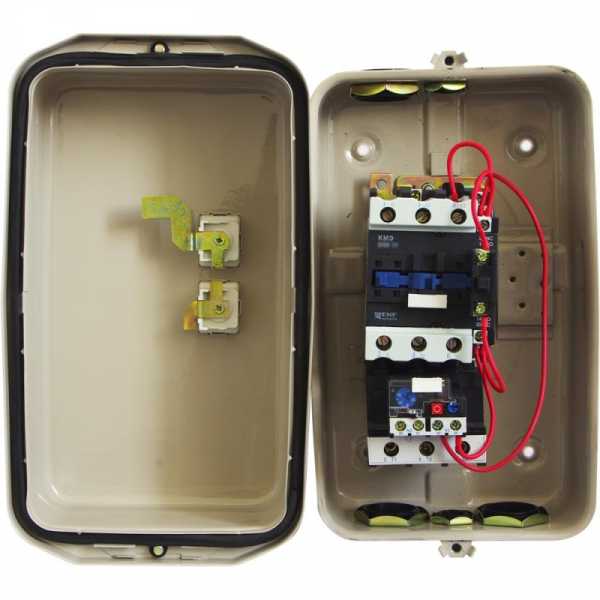

на 220В, 380В, с тепловым реле и кнопками управления

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

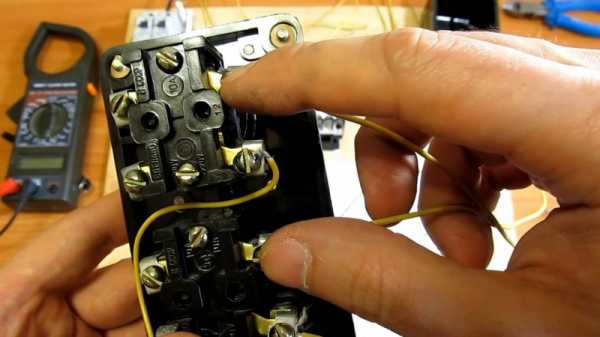

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки. У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим. Простейшая рабочая схема пускателя с тепловым реле

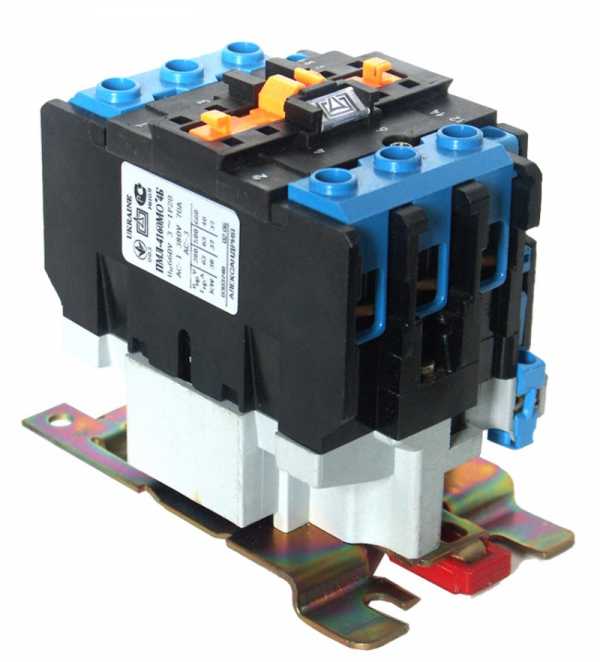

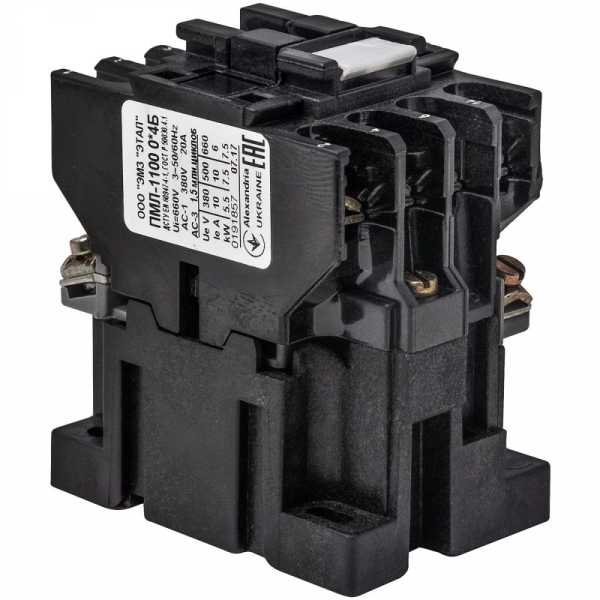

Магнитный пускатель

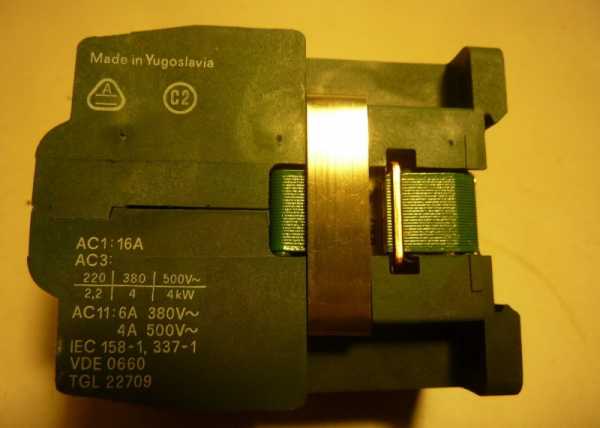

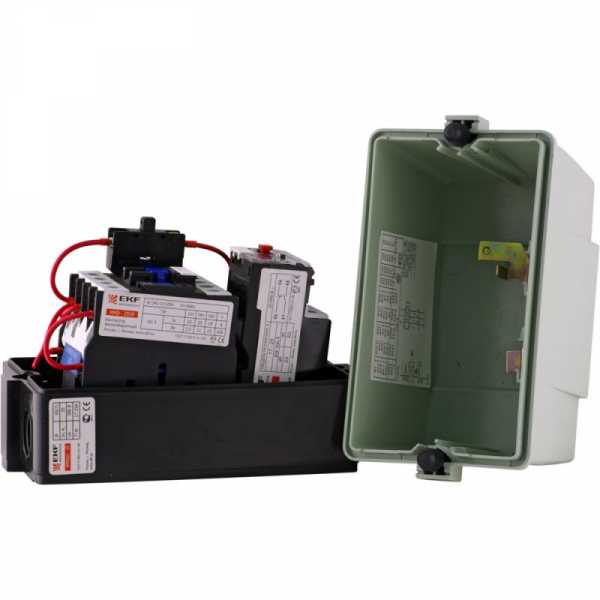

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

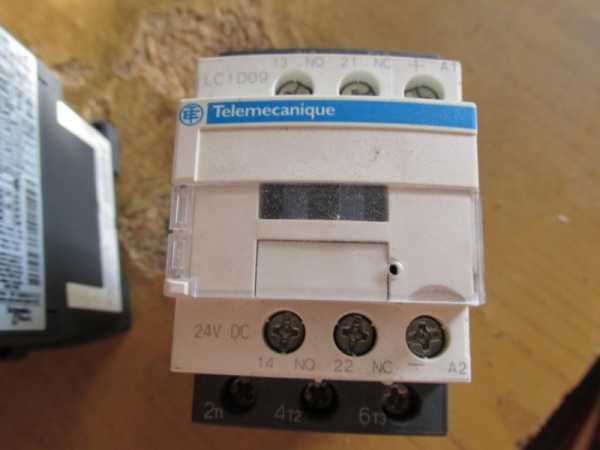

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

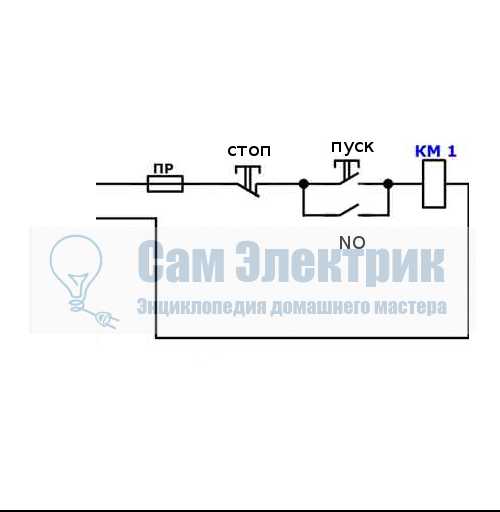

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

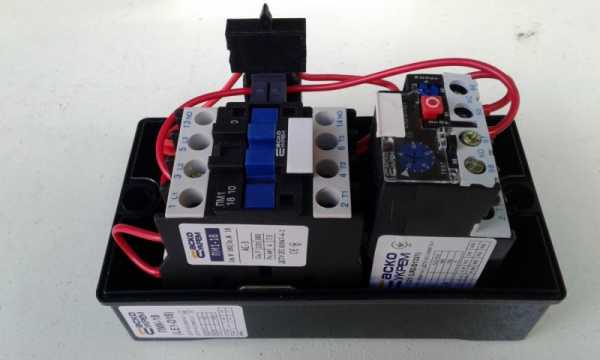

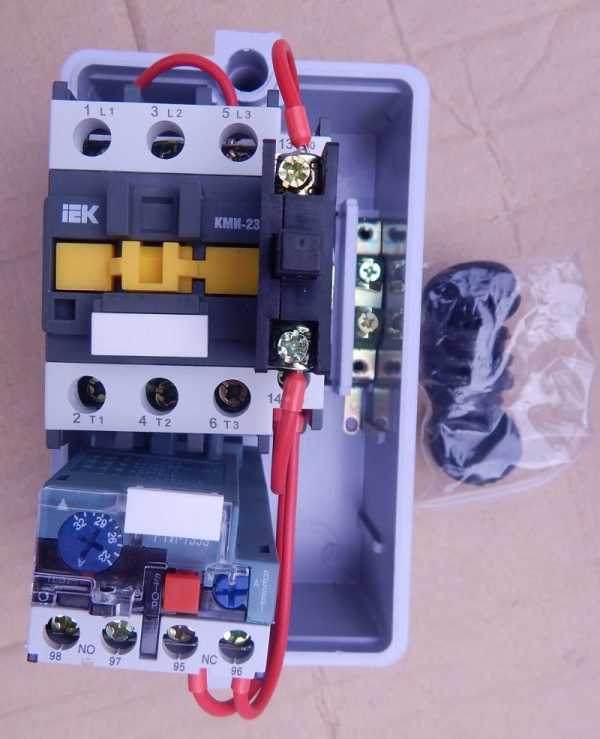

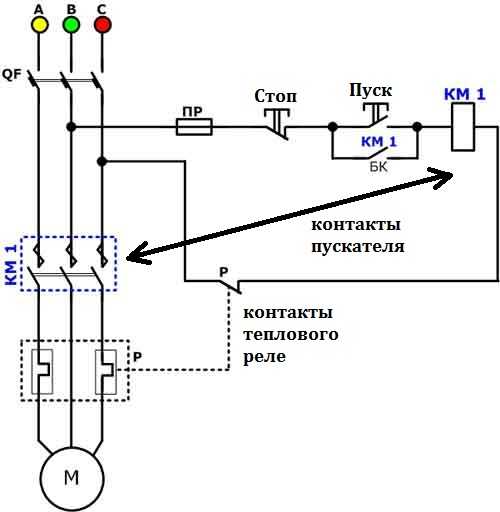

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

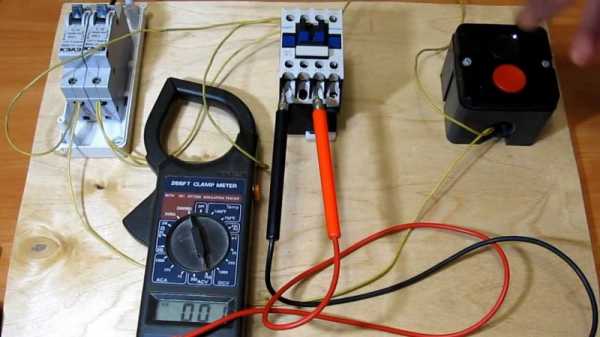

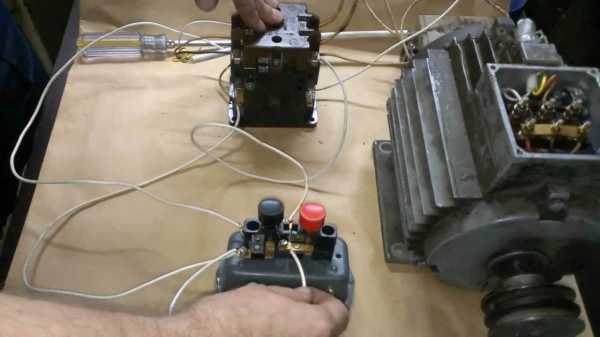

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

pue8.ru

100 фото современных моделей и схемы их подключения

Коммутационный аппарат, предназначенный для дистанционного управления электропитанием трехфазных электродвигателей, именуют магнитным пускателем. Посредством этого устройства выполняется пуск, отключение или реверс электромоторов, в паре с тепловым реле защищает их от перегрузок. Модели магнитных пускателей представлены на фото в нашей статье и в галерее.

Разновидности

В зависимости от схемы подключения различают нереверсивные и реверсивные МП. Первый — осуществляет подключение и отключение потребителей от сети, второй же может менять подключение фаз и в этом случае ротор изменяет направление вращения.

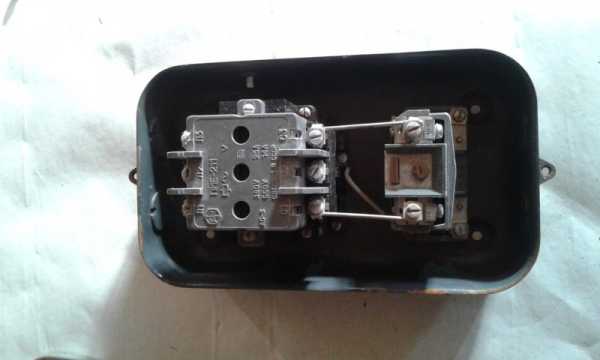

А по месту установки виды магнитных пускателей бывают:

  • Открытого типа. Их размещают в щитках или других местах, защищенных от действия неблагоприятных факторов окружающей среды;
  • Защищенного исполнения. Монтируют в непыльных помещениях;
  • Влагонепроницаемые. Могут располагаться как с внутренней, так и с наружной стороны здания, если имеются навесы либо козырьки, защищающие от негативного воздействия солнца и воды.

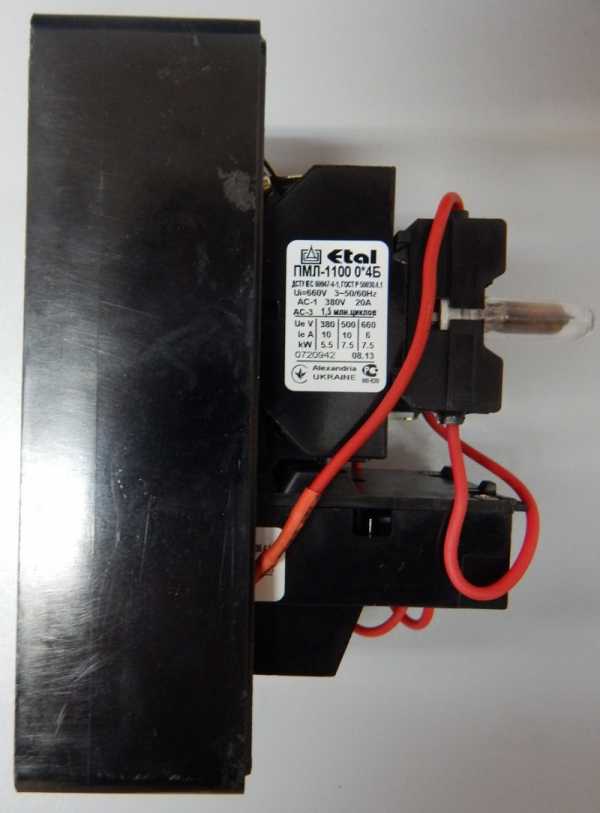

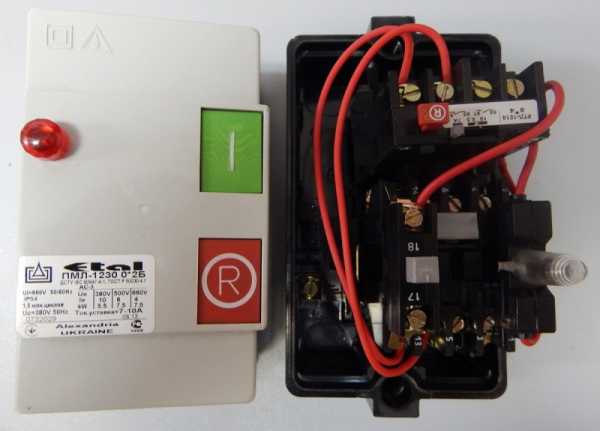

Некоторые модели пускателей имеют на корпусе контрольную лампочку «включено».

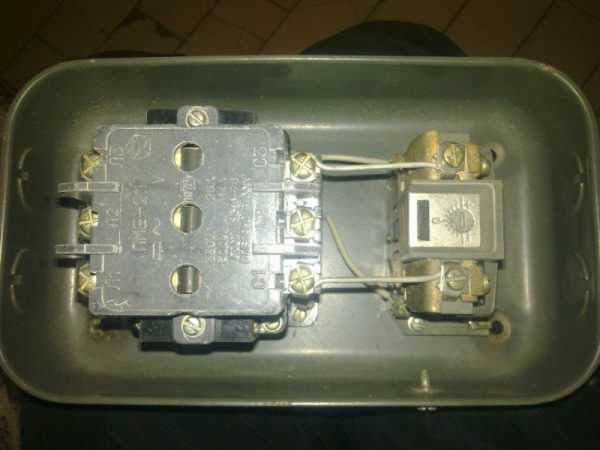

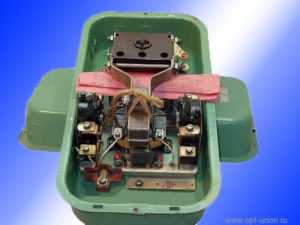

Конструктивные особенности

Вверху пускателя находятся подвижные контакты, а также перемещающая часть магнита, которая воздействует на силовые контакты. Крышка керамическая, она же и камера для гашения дуги.


Катушка, как и возвратная пружина, располагаются в его нижней части. Когда на обмотке отключается питание, пружина заставляет вернуться подвижную часть в первоначальное состояние и силовые контакты размыкаются.

В центре пускателя находятся Ш-образные пластины, изготовленные из специальной стали. Катушка магнитного пускателя состоит из пластикового каркаса, на который наматывается медная проволока.

Как работает

Принцип действия магнитного пускателя рассмотрим на примере по фото:

  • сердечник;
  • пускатель;
  • контакты;
  • якорь.

Как только на катушку приходит напряжение, электромагнит притягивается, подвижная часть опускается и контакты замыкаются. Теперь, если мы обесточим катушку, произойдет размыкание контактов и они вернутся в первоначальное состояние.

Реверсивные МП работают таки же образом, как и нереверсивные. Разница лишь в чередовании фаз. Во избежание короткого замыкания в этом случае предусмотрена блокировка от возможности включения нескольких устройств одновременно.

Монтаж и схемы подключения

Магнитные пускатели устанавливают на закрепленной поверхности в вертикальном положении. Тепловое реле крепится таким образом, чтобы не было разницы с температурой окружающего воздуха. Нарушение правил монтажа вызывает ложные срабатывания оборудования. Поэтому не допускается размещать устройство в местах, где наблюдается сильная вибрация.


Также не следует устанавливать МП по соседству с горячим оборудованием, это неизменно приведет к нагреву корпуса теплового реле и пускатель может работать с нарушениями.

Самая простая классическая схема подключения выглядит так, как показано на фото.

Она состоит из кнопок «стоп», «пуск» и самого МП. Фаза приходит на кнопку«стоп», через нормально замкнутый контакт поступает на кнопку«пуск» и с неё на вывод катушки пускателя. Самоподхват подключается параллельно кнопки «пуск».

Для облегчения монтажа, с одного контакта провод идет на кнопку «пуск», а другой — перемычкой пускается на один вывод катушки. На второй вывод катушки подключается ноль, который от него он уходит к источнику питания.

Осталось подключить к силовым контактам пускателя нагрузку.

Техническое обслуживание

Для грамотного обслуживания таких устройств необходимо знать вероятные признаки их поломки. Чаще всего это сильный гул и большая температура корпуса, причиной которой является замыкание обмотки.

В этом случае потребуется заменить катушку. Увеличение температуры может произойти из-за поднятия напряжения выше номинального, неудовлетворительного качества контактов или их износ.

Неплотное прилегание якоря, возникающее из-за сильного загрязнения поверхности, низкое напряжение сети, заклинивание подвижных элементов может послужить причиной гула.

Чтобы этого не происходило, нужно периодически осматривать оборудование. Для этого составляют перечень и назначают сроки обслуживания для электромонтеров-ремонтников.

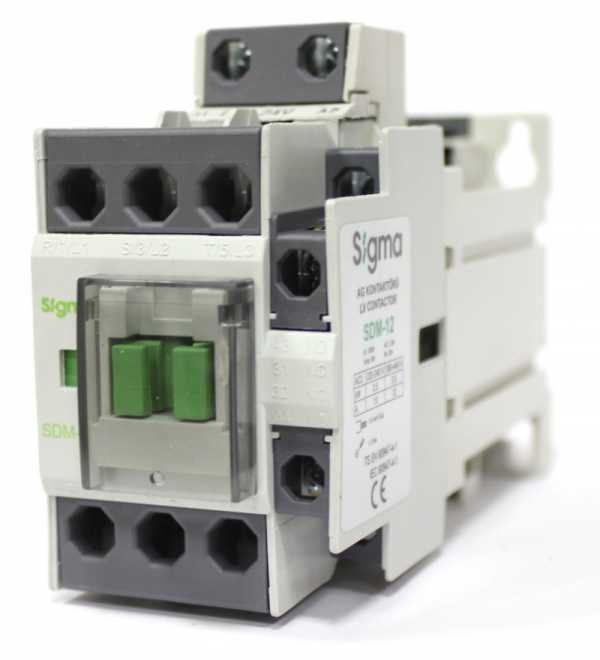

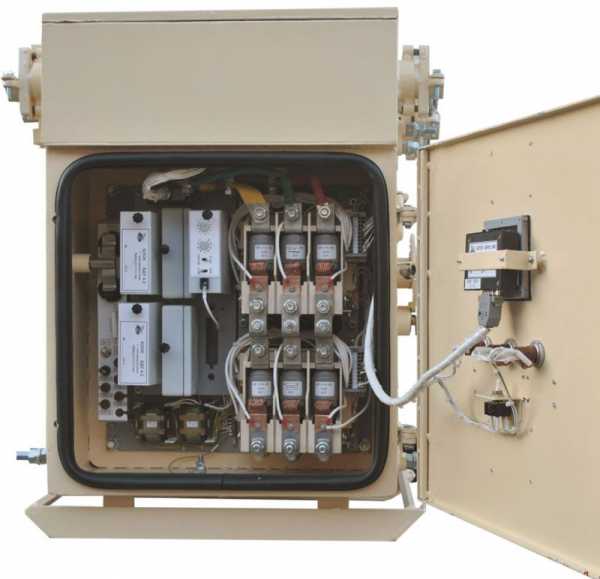

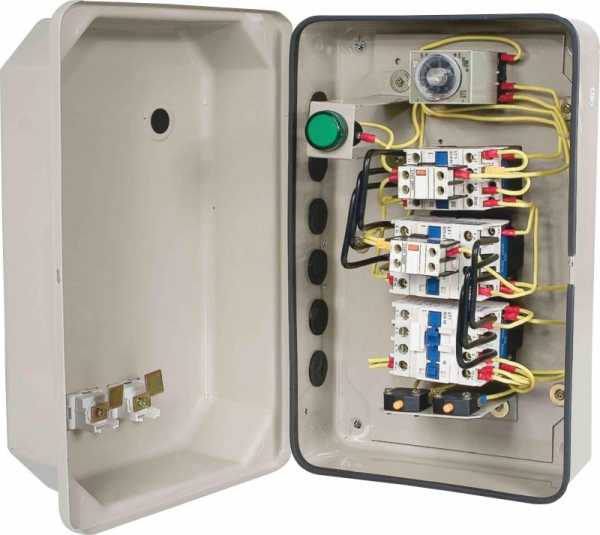

Фото магнитных пускателей

Также рекомендуем посетить:

mojdominfo.ru

Подключение магнитного пускателя на 380 и 220в: схема, видео

Магнитный пускатель является ключевым элементом практически каждой электрической схемы. С помощью контактора производится подключение потребителей, управление нагрузкой дистанционно и прочие коммутационные переключения. В зависимости от напряжения управляющей сети, различаются и по напряжению управления 12, 24, 110, 220, 380 вольт. Обычно для подключения трехфазной и не только нагрузки имеются контакты L1, L2, L3 и вспомогательные NO или NC. Управление малогабаритным пускателем производится в ручном режиме или различными автоматическими устройствами, такими как реле времени, освещенности и прочими. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на 220 и 380 вольт, которые могут пригодиться в домашних условиях.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом:
Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:

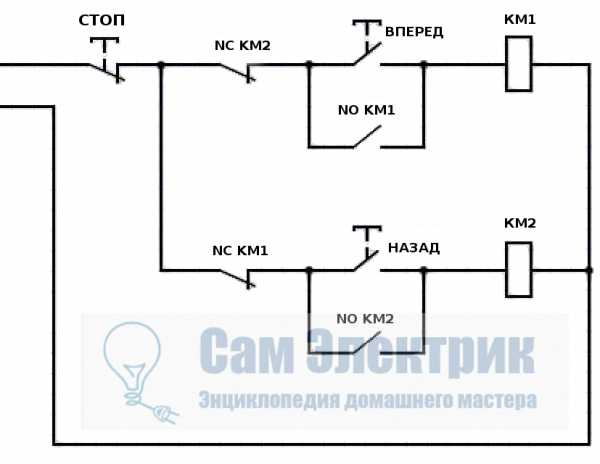

С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.

Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.

На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.

Инструкции по подсоединению

Самый простой вариант подключения — через кнопку. В этом случае действовать нужно так, как показывается на видео:

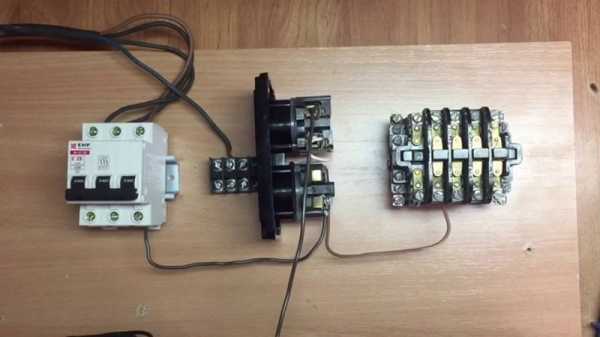

Подсоединяем пускатель через кнопочный пост (без реверса)

На примере с двигателем выглядит это так:

Управление электродвигателем на 380 Вольт

Подключить по реверсивной схеме двигатель можно следующим образом:

Включение двигателя через три кнопки

Вот по такому принципу можно самостоятельно подключить устройство к сети 220 и 380 вольт. Надеемся, наша инструкция по подключению магнитного пускателя со схемами и подробными видео примерами была для вас понятной и полезной!

Будет интересно прочитать:

samelectrik.ru

устройство, принцип действия и назначение

В последнее время магнитные пускатели все чаще используют в быту для дистанционного управления освещением, а также мощными потребителями электроэнергии: насосами, компрессорами либо даже системой кондиционирования. В следующих статьях мы обязательно расскажем Вам о том, как подсоединить данное устройство к сети, а сейчас рассмотрим такие вопросы, как устройство и принцип действия магнитного пускателя.

Составные части аппарата

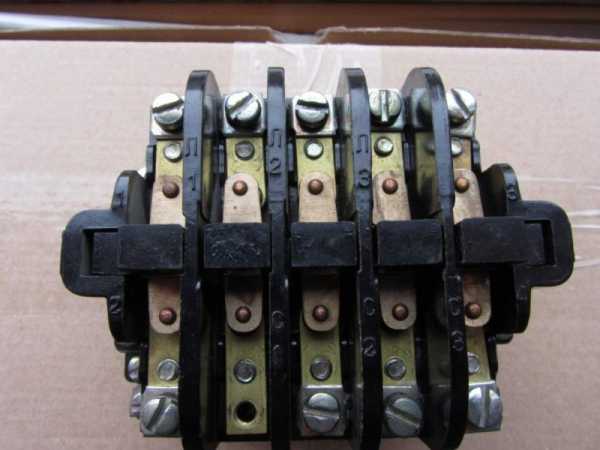

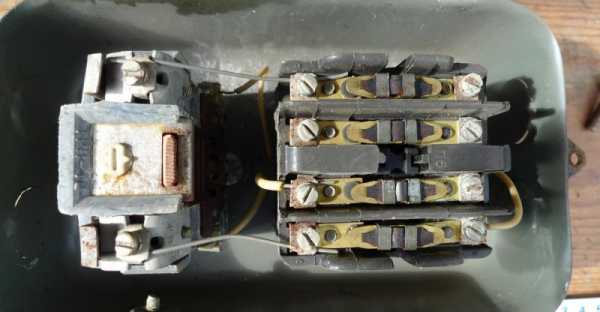

Первым делом рассмотрим устройство магнитного пускателя. На самом деле конструкция не сложная и включает в себя подвижную и неподвижную часть. Чтобы информация была более понятной, рассмотрим конструкцию аппарата, опираясь на модель серии ПМЕ:

Конструкция аппарата ПМЕ

  1. Контактные пружины, которые обеспечивают плавное замыкание контактов при включении пускателя, а также создают необходимое усилие нажатия.
  2. Контактные мостики.
  3. Контактные пластины.
  4. Пластмассовая траверса.
  5. Якорь.
  6. Обмотка.
  7. Ш-образная часть сердечника (неподвижная)
  8. Дополнительные контакты.

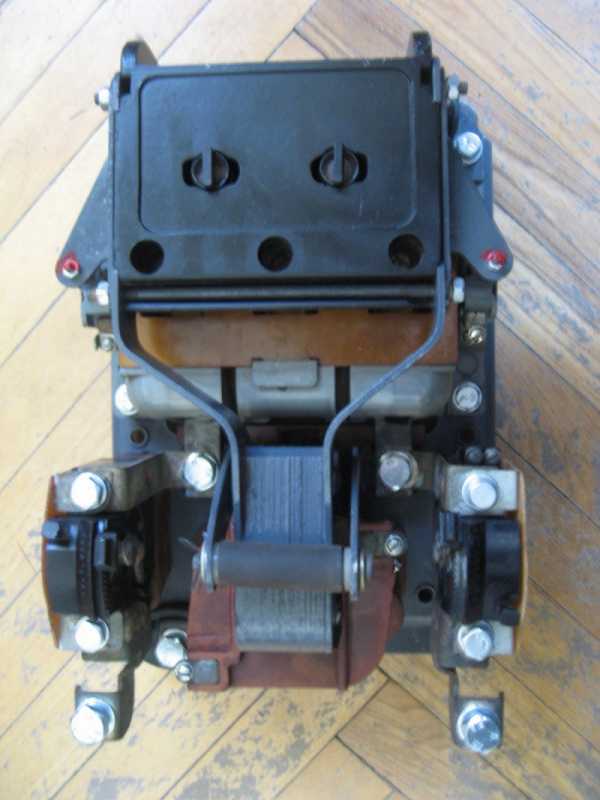

Помимо этого устройство магнитного пускателя может включать в себя амортизаторы, назначение которых – смягчить удар во время пуска аппарата. В серии ПМ12 амортизаторы обозначены цифрой 8, но более понятно они показаны на второй картинке – конструкции магнитного пускателя ПАЕ-311 (обозначение «10»).

ПАЕ-311

Мы рассказали, из чего состоит магнитный пускатель, однако вряд ли это дало Вам что-либо понять, особенно если Ваш уровень знаний «чайник в электрике». Чтобы все стало на свои места, далее мы рассмотрим принцип работы аппарата.

Схема работы

Принцип действия магнитного пускателя не сложный – при включении питания кнопкой «Пуск», электрический ток проходит по катушке и намагничивает подвижный якорь. Как результат – якорь притягивается к неподвижной части и происходит замыкание главных контактов. Ток протекает по цепи и происходит включение электродвигателя. Если питание выключить, электрический ток пропадет с катушки и произойдет ее размагничивание. Этот процесс повлечет за собой задействование контактной пружины, которая вернет якорь в исходное положение. Главные контакты разомкнутся и цепь будет полностью обесточена.

Обращаем Ваше внимание на то, что мгновенное размыкание контактов произойдет не только, после намеренного отключения питания, но и если напряжение в сети упадет больше, чем на 60% от номинального значения.

Теперь Вы знаете, как работает магнитный пускатель. Как видно, схема работы устройства довольно простая. Наглядно увидеть принцип действия Вы можете на видео примерах ниже.

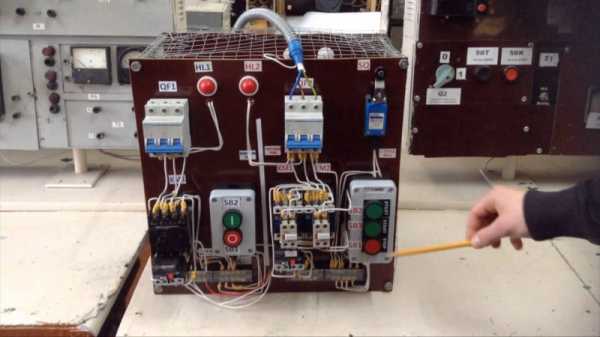

Наглядная работа аппарата

Подробное объяснение от специалиста

Область применения

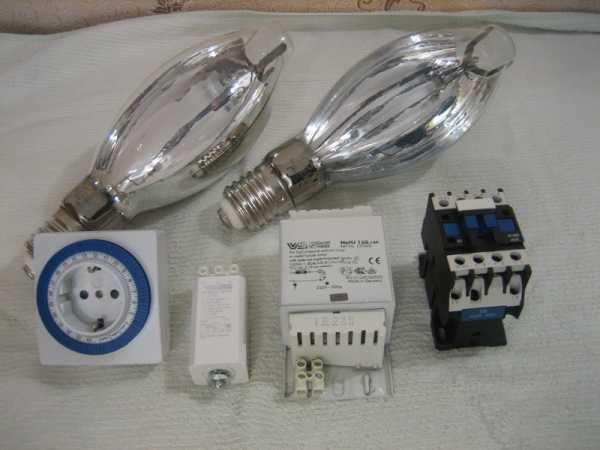

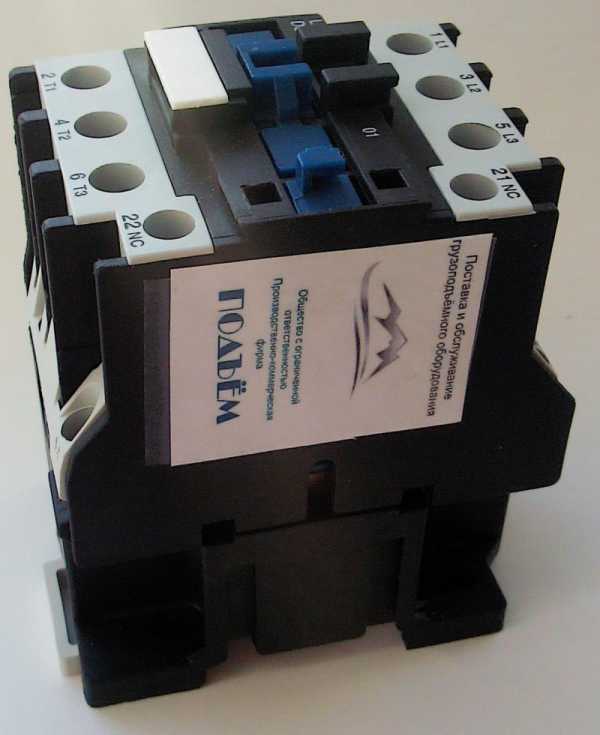

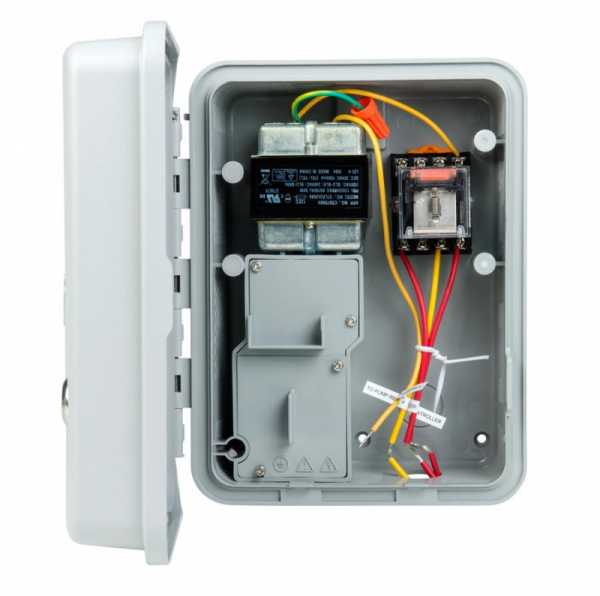

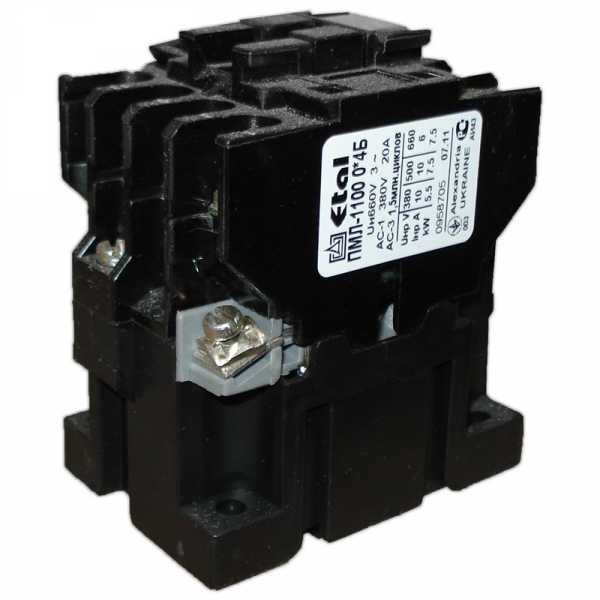

Ну и последний из главных вопросов статьи – для чего нужен магнитный пускатель (на фото ниже предоставлен его внешний вид). Как мы уже сказали ранее, назначение этого аппарата – замыкание и размыкание цепи, которой характерные большие токи. Как правило, пускатели используют для дистанционного управления электродвигателями, работающими от напряжения 220 либо 380 Вольт. В домашних условиях применение данных аппаратов возможно для создания системы уличного освещения либо включения мощных потребителей электроэнергии.

Вот мы и рассмотрели устройство магнитного пускателя, его принцип действия и назначение. Надеемся, что информация была для Вас интересной и полезной. Если вдруг у Вас возникли какие-либо вопросы, задавайте их в комментариях либо специальной категории – «Вопрос электрику»!

Также читают:

samelectrik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
